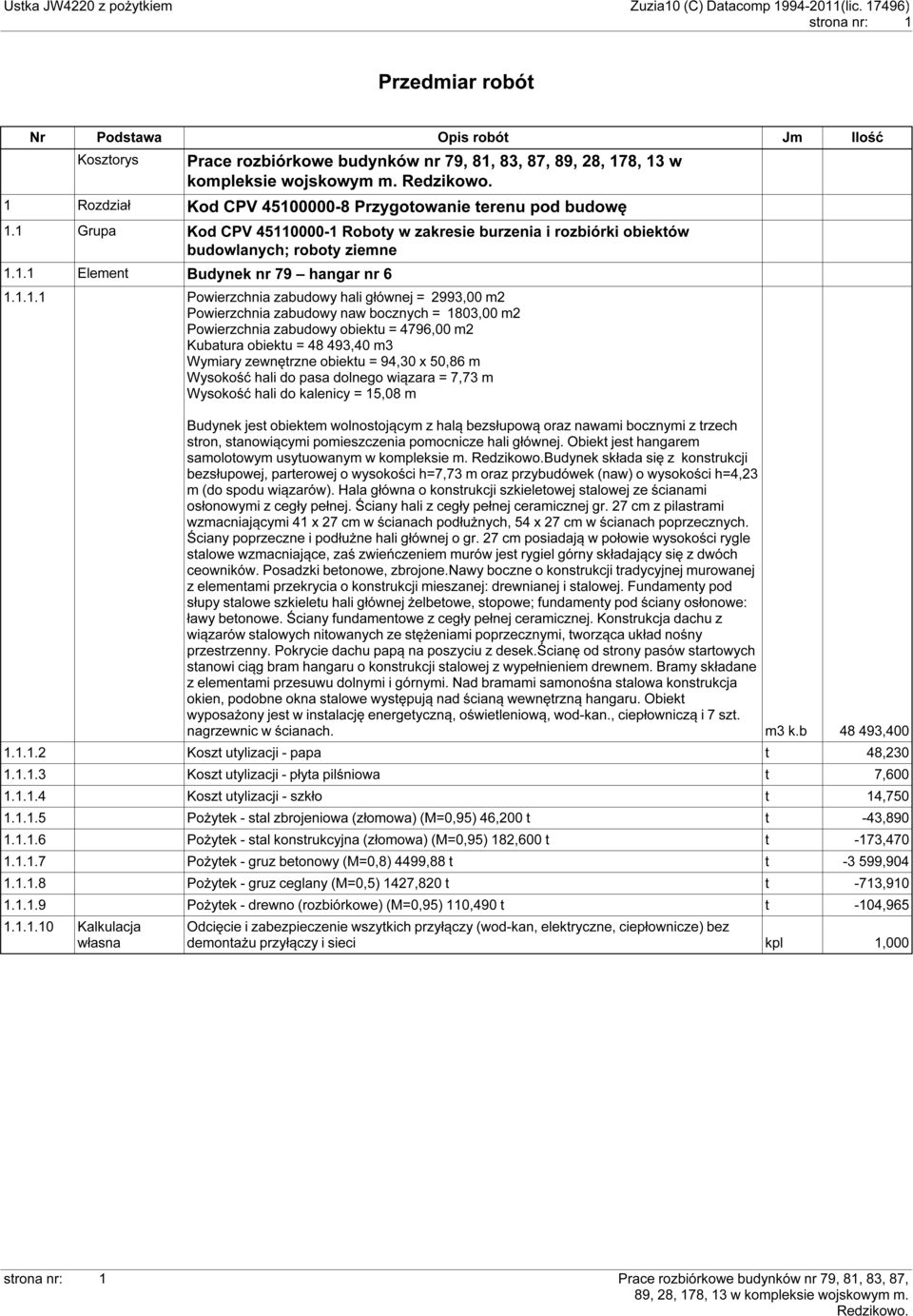

1 strona nr: 1 Przedmiar robót Kosztorys Prace rozbiórkowe budynków nr 79, 81, 83, 87, 89, 28, 178, 13 w kompleksie wojskowym m. 1 Rozdział Kod CPV Przygotowanie terenu pod budowę 1.1 Grupa Kod CPV Roboty w zakresie burzenia i rozbiórki obiektów budowlanych; roboty ziemne Element Budynek nr 79 hangar nr Powierzchnia zabudowy hali głównej = 2993,00 m2 Powierzchnia zabudowy naw bocznych = 1803,00 m2 Powierzchnia zabudowy obiektu = 4796,00 m2 Kubatura obiektu = ,40 m3 Wymiary zewnętrzne obiektu = 94,30 x 50,86 m Wysokość hali do pasa dolnego wiązara = 7,73 m Wysokość hali do kalenicy = 15,08 m Budynek jest obiektem wolnostojącym z halą bezsłupową oraz nawami bocznymi z trzech stron, stanowiącymi pomieszczenia pomocnicze hali głównej. Obiekt jest hangarem samolotowym usytuowanym w kompleksie m. Budynek składa się z konstrukcji bezsłupowej, parterowej o wysokości h=7,73 m oraz przybudówek (naw) o wysokości h=4,23 m (do spodu wiązarów). Hala główna o konstrukcji szkieletowej stalowej ze ścianami osłonowymi z cegły pełnej. Ściany hali z cegły pełnej ceramicznej gr. 27 cm z pilastrami wzmacniającymi 41 x 27 cm w ścianach podłużnych, 54 x 27 cm w ścianach poprzecznych. Ściany poprzeczne i podłużne hali głównej o gr. 27 cm posiadają w połowie wysokości rygle stalowe wzmacniające, zaś zwieńczeniem murów jest rygiel górny składający się z dwóch ceowników. Posadzki betonowe, zbrojone.nawy boczne o konstrukcji tradycyjnej murowanej z elementami przekrycia o konstrukcji mieszanej: drewnianej i stalowej. Fundamenty pod słupy stalowe szkieletu hali głównej żelbetowe, stopowe; fundamenty pod ściany osłonowe: ławy betonowe. Ściany fundamentowe z cegły pełnej ceramicznej. Konstrukcja dachu z wiązarów stalowych nitowanych ze stężeniami poprzecznymi, tworząca układ nośny przestrzenny. Pokrycie dachu papą na poszyciu z desek.ścianę od strony pasów startowych stanowi ciąg bram hangaru o konstrukcji stalowej z wypełnieniem drewnem. Bramy składane z elementami przesuwu dolnymi i górnymi. Nad bramami samonośna stalowa konstrukcja okien, podobne okna stalowe występują nad ścianą wewnętrzną hangaru. Obiekt wyposażony jest w instalację energetyczną, oświetleniową, wod-kan., ciepłowniczą i 7 szt. nagrzewnic w ścianach. m3 k.b , Koszt utylizacji - papa t 48, Koszt utylizacji - płyta pilśniowa t 7, Koszt utylizacji - szkło t 14, Pożytek - stal zbrojeniowa (złomowa) (M=0,95) 46,200 t t -43, Pożytek - stal konstrukcyjna (złomowa) (M=0,95) 182,600 t t -173, Pożytek - gruz betonowy (M=0,8) 4499,88 t t , Pożytek - gruz ceglany (M=0,5) 1427,820 t t -713, Pożytek - drewno (rozbiórkowe) (M=0,95) 110,490 t t -104, Kalkulacja strona nr: 1 Prace rozbiórkowe budynków nr 79, 81, 83, 87,

2 strona nr: Element Budynek nr 81 hangar nr Powierzchnia zabudowy hali głównej = 3666,90 m2 Powierzchnia zabudowy naw bocznych = 1352,00 m2 Powierzchnia zabudowy obiektu = 5018,9 m2 Kubatura obiektu = ,42 m3 Wymiary zewnętrzne obiektu = 99,74 x 50,32 m Wysokość hali do pasa dolnego wiązara = 7,00 m Wysokość hali do kalenicy = 16,02 m Konstrukcja hali głównej taka sama jak, w przypadku budynku nr 79. Halę hangarową obiega z trzech stron przybudówka parterowa z pomieszczeniami pomocniczymi i socjalnymi. Posadzki betonowe, zbrojone.konstrukcja dachu przybudówki opiera się na ścianie zewnętrznej i ścianie hangaru oraz na wewnętrznych ścianach poprzecznych. Ściana zewnętrzna zbudowana jest żelbetowych słupów międzyokiennych w rozstawie co 5,50 m w przybudówkach szczytowych i co 6,0 m w przybudówce podłużnej. Nad słupami przebiega żelbetowe nadproże nadokienne. Dach nad przybudówkami wykonany jest z prefabrykowanych płyt z betonu lekkiego z otworami. Płyty ułożone na płatwiach stalowych z dwuteowników TT 160 w rozstawie 1,60 m. Płatwie przebiegają wzdłuż przybudówek i opierają się na poprzecznych ścianach lub stalowych podciągach z dwuteownika TT 320 w miejscach, gdzie brakuje ścian. Wysokość przybudówek wynosi od 4,80 m przy ścianie zewnętrznej do 5,00 m przy ścianie hangaru. Dach ocieplony jest płytami wiórowo-cementowymi SUPREMA przybitymi do listew drewnianych, umocowanych do płatwi. Po obu stronach bramy hangarowej istnieją przybudówki, w których ustawione są przy pomocy specjalnego systemu torów i prowadnic skrzydła taflowo-przesuwne bram hangarowych. Ściany schowków bramowych są murowane grub. 1,5 cegły, stropodach nad schowkami żelbetowy na bazie stropu DZ 3 ze zbrojoną płytą nadbetonu i wieńcami żelbetowymi.obiekt wyposażony jest w instalację energetyczną, oświetleniową, wod-kan. i ciepłowniczą. m3 k.b , Koszt utylizacji - papa t 50, Koszt utylizacji - suprema 40mm t 33, Koszt utylizacji - szkło t 10, Pożytek - stal zbrojeniowa (złomowa) (M=0,95) 61,100 t t -58, Pożytek - stal konstrukcyjna (złomowa) (M=0,95) 195,500 t t -185, Pożytek - gruz betonowy (M=0,8) 4213,54 t t , Pożytek - gruz ceglany (M=0,5) 1818,22 t t -909, Pożytek - drewno (rozbiórkowe) (M=0,95) 72,940 t t -69, Kalkulacja strona nr: 2 Prace rozbiórkowe budynków nr 79, 81, 83, 87,

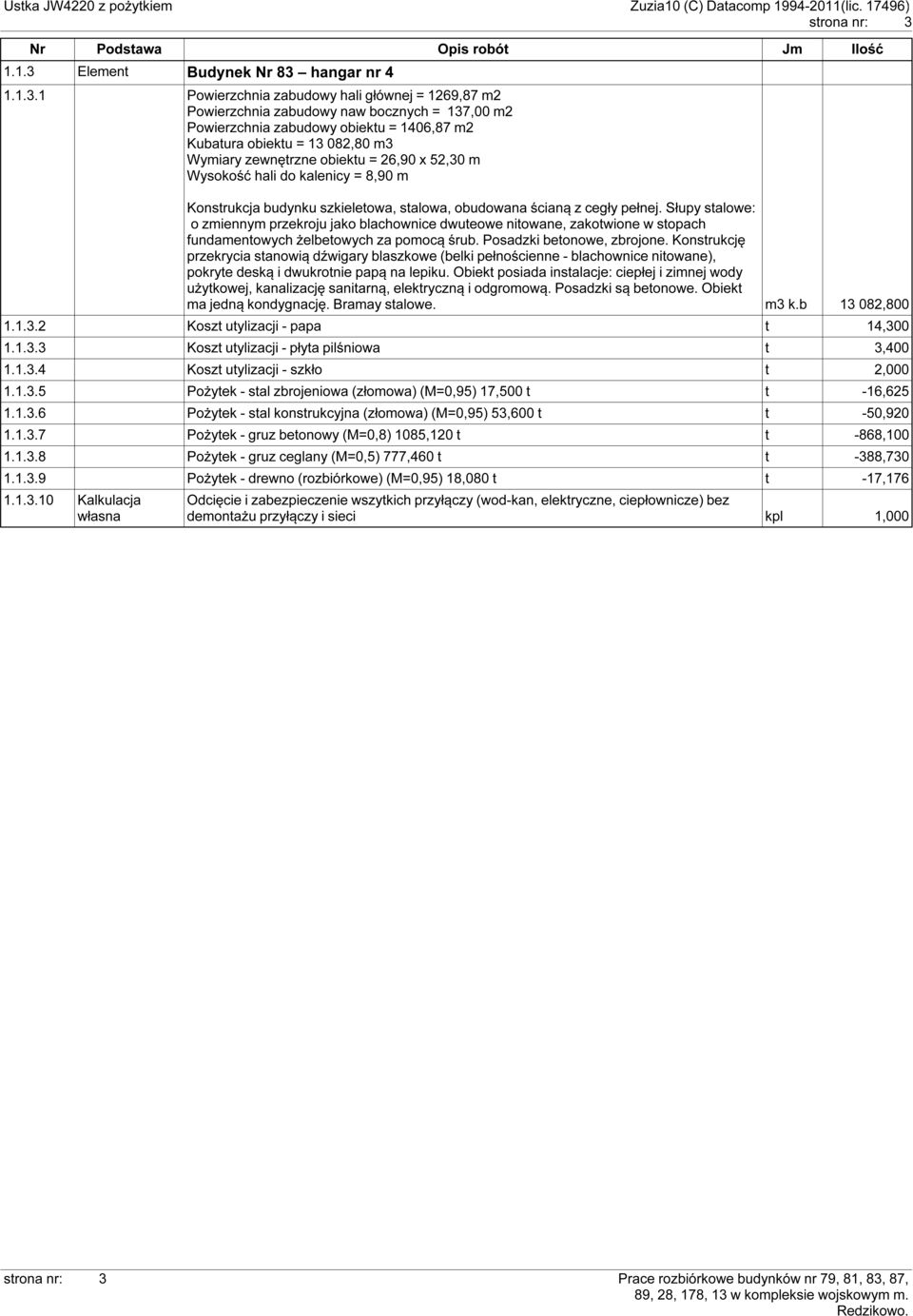

3 strona nr: Element Budynek Nr 83 hangar nr Powierzchnia zabudowy hali głównej = 1269,87 m2 Powierzchnia zabudowy naw bocznych = 137,00 m2 Powierzchnia zabudowy obiektu = 1406,87 m2 Kubatura obiektu = ,80 m3 Wymiary zewnętrzne obiektu = 26,90 x 52,30 m Wysokość hali do kalenicy = 8,90 m Konstrukcja budynku szkieletowa, stalowa, obudowana ścianą z cegły pełnej. Słupy stalowe: o zmiennym przekroju jako blachownice dwuteowe nitowane, zakotwione w stopach fundamentowych żelbetowych za pomocą śrub. Posadzki betonowe, zbrojone. Konstrukcję przekrycia stanowią dźwigary blaszkowe (belki pełnościenne - blachownice nitowane), pokryte deską i dwukrotnie papą na lepiku. Obiekt posiada instalacje: ciepłej i zimnej wody użytkowej, kanalizację sanitarną, elektryczną i odgromową. Posadzki są betonowe. Obiekt ma jedną kondygnację. Bramay stalowe. m3 k.b , Koszt utylizacji - papa t 14, Koszt utylizacji - płyta pilśniowa t 3, Koszt utylizacji - szkło t 2, Pożytek - stal zbrojeniowa (złomowa) (M=0,95) 17,500 t t -16, Pożytek - stal konstrukcyjna (złomowa) (M=0,95) 53,600 t t -50, Pożytek - gruz betonowy (M=0,8) 1085,120 t t -868, Pożytek - gruz ceglany (M=0,5) 777,460 t t -388, Pożytek - drewno (rozbiórkowe) (M=0,95) 18,080 t t -17, Kalkulacja strona nr: 3 Prace rozbiórkowe budynków nr 79, 81, 83, 87,

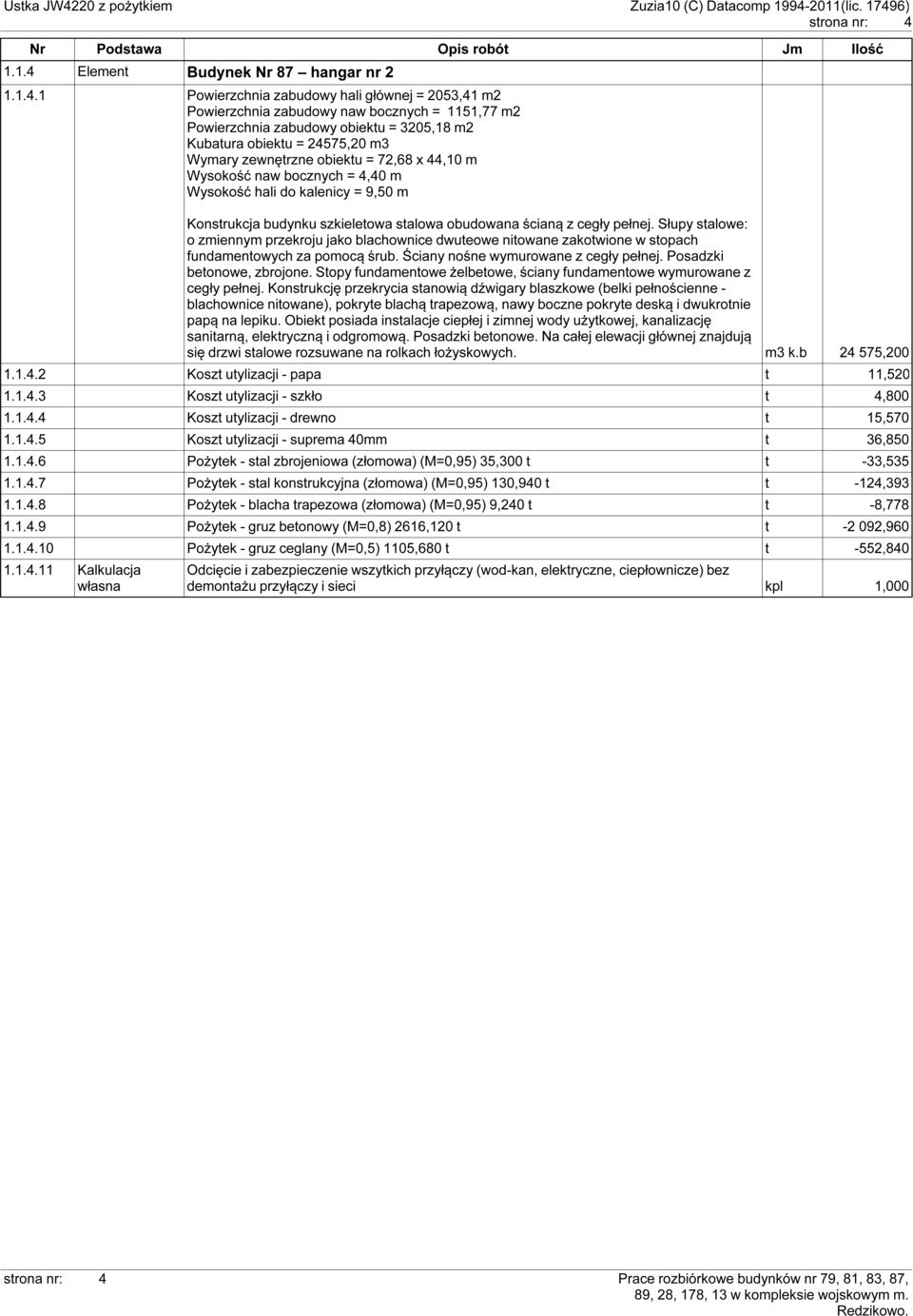

4 strona nr: Element Budynek Nr 87 hangar nr Powierzchnia zabudowy hali głównej = 2053,41 m2 Powierzchnia zabudowy naw bocznych = 1151,77 m2 Powierzchnia zabudowy obiektu = 3205,18 m2 Kubatura obiektu = 24575,20 m3 Wymary zewnętrzne obiektu = 72,68 x 44,10 m Wysokość naw bocznych = 4,40 m Wysokość hali do kalenicy = 9,50 m Konstrukcja budynku szkieletowa stalowa obudowana ścianą z cegły pełnej. Słupy stalowe: o zmiennym przekroju jako blachownice dwuteowe nitowane zakotwione w stopach fundamentowych za pomocą śrub. Ściany nośne wymurowane z cegły pełnej. Posadzki betonowe, zbrojone. Stopy fundamentowe żelbetowe, ściany fundamentowe wymurowane z cegły pełnej. Konstrukcję przekrycia stanowią dźwigary blaszkowe (belki pełnościenne - blachownice nitowane), pokryte blachą trapezową, nawy boczne pokryte deską i dwukrotnie papą na lepiku. Obiekt posiada instalacje ciepłej i zimnej wody użytkowej, kanalizację sanitarną, elektryczną i odgromową. Posadzki betonowe. Na całej elewacji głównej znajdują się drzwi stalowe rozsuwane na rolkach łożyskowych. m3 k.b , Koszt utylizacji - papa t 11, Koszt utylizacji - szkło t 4, Koszt utylizacji - drewno t 15, Koszt utylizacji - suprema 40mm t 36, Pożytek - stal zbrojeniowa (złomowa) (M=0,95) 35,300 t t -33, Pożytek - stal konstrukcyjna (złomowa) (M=0,95) 130,940 t t -124, Pożytek - blacha trapezowa (złomowa) (M=0,95) 9,240 t t -8, Pożytek - gruz betonowy (M=0,8) 2616,120 t t , Pożytek - gruz ceglany (M=0,5) 1105,680 t t -552, Kalkulacja strona nr: 4 Prace rozbiórkowe budynków nr 79, 81, 83, 87,

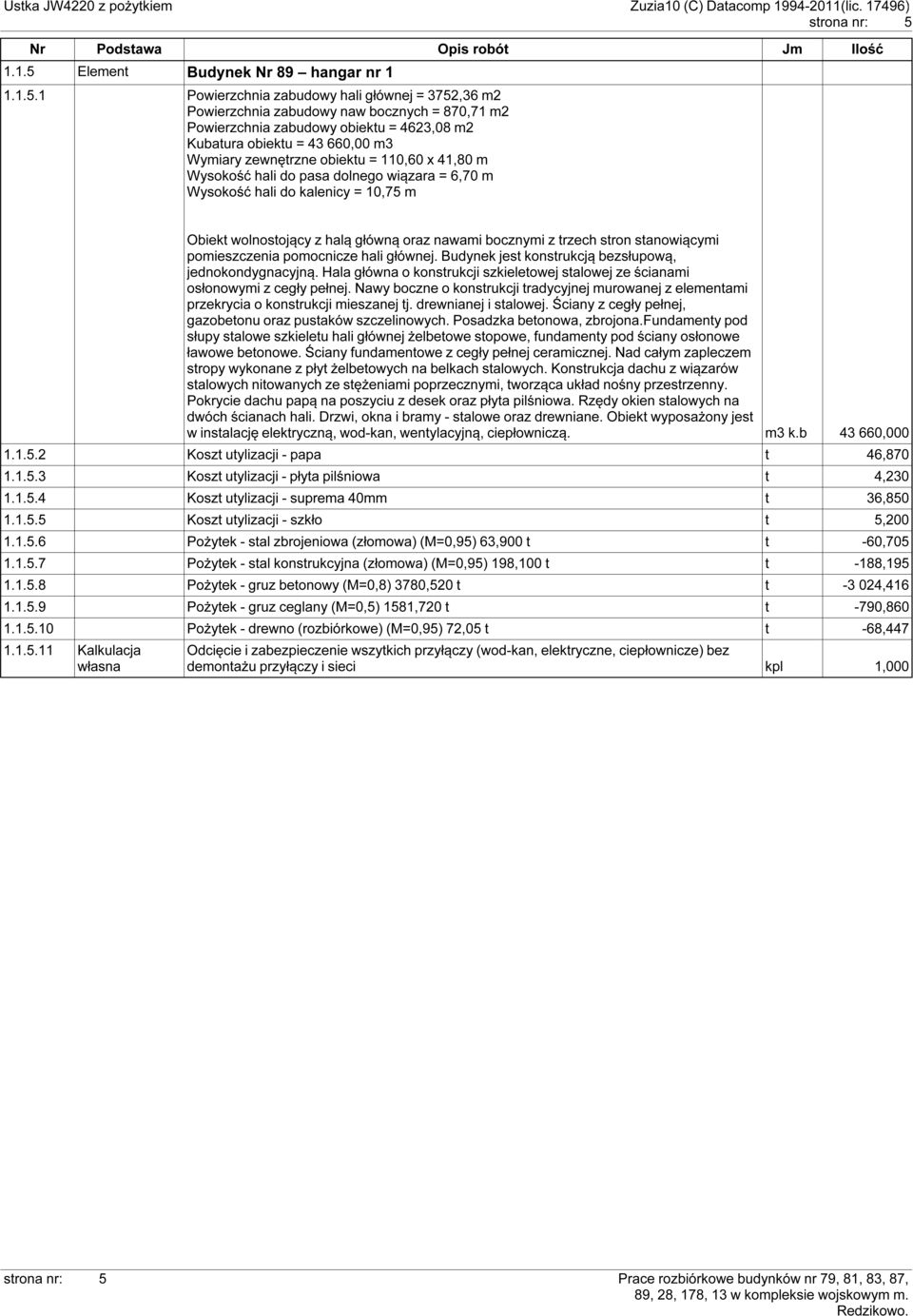

5 strona nr: Element Budynek Nr 89 hangar nr Powierzchnia zabudowy hali głównej = 3752,36 m2 Powierzchnia zabudowy naw bocznych = 870,71 m2 Powierzchnia zabudowy obiektu = 4623,08 m2 Kubatura obiektu = ,00 m3 Wymiary zewnętrzne obiektu = 110,60 x 41,80 m Wysokość hali do pasa dolnego wiązara = 6,70 m Wysokość hali do kalenicy = 10,75 m Obiekt wolnostojący z halą główną oraz nawami bocznymi z trzech stron stanowiącymi pomieszczenia pomocnicze hali głównej. Budynek jest konstrukcją bezsłupową, jednokondygnacyjną. Hala główna o konstrukcji szkieletowej stalowej ze ścianami osłonowymi z cegły pełnej. Nawy boczne o konstrukcji tradycyjnej murowanej z elementami przekrycia o konstrukcji mieszanej tj. drewnianej i stalowej. Ściany z cegły pełnej, gazobetonu oraz pustaków szczelinowych. Posadzka betonowa, zbrojona.fundamenty pod słupy stalowe szkieletu hali głównej żelbetowe stopowe, fundamenty pod ściany osłonowe ławowe betonowe. Ściany fundamentowe z cegły pełnej ceramicznej. Nad całym zapleczem stropy wykonane z płyt żelbetowych na belkach stalowych. Konstrukcja dachu z wiązarów stalowych nitowanych ze stężeniami poprzecznymi, tworząca układ nośny przestrzenny. Pokrycie dachu papą na poszyciu z desek oraz płyta pilśniowa. Rzędy okien stalowych na dwóch ścianach hali. Drzwi, okna i bramy - stalowe oraz drewniane. Obiekt wyposażony jest w instalację elektryczną, wod-kan, wentylacyjną, ciepłowniczą. m3 k.b , Koszt utylizacji - papa t 46, Koszt utylizacji - płyta pilśniowa t 4, Koszt utylizacji - suprema 40mm t 36, Koszt utylizacji - szkło t 5, Pożytek - stal zbrojeniowa (złomowa) (M=0,95) 63,900 t t -60, Pożytek - stal konstrukcyjna (złomowa) (M=0,95) 198,100 t t -188, Pożytek - gruz betonowy (M=0,8) 3780,520 t t , Pożytek - gruz ceglany (M=0,5) 1581,720 t t -790, Pożytek - drewno (rozbiórkowe) (M=0,95) 72,05 t t -68, Kalkulacja strona nr: 5 Prace rozbiórkowe budynków nr 79, 81, 83, 87,

6 strona nr: Element Budynek Nr 28 kotłownia nr Budynek wolnostojący, niepodpiwniczony na który składa się kotłownia oraz stacja uzdatniania wody. Wymiary zewnętrzne kotłowni = 32,66 m x 25,07 m Powierzchnia zabudowy kotłowni = 818,78 m2 Wysokość kotłowni w kalenicy = 13,03 m Kubatura kotłowni = 10668,70 m3 Wymiary zewnętrzne stacji = 12,52 x 6,56 m Powierzchnia zabudowy stacji = 82,13 m2 Wysokość stacji = 7 m Kubatura stacji = 574,91 m3 Kubatura obiektu = 11243,61 m3 Budynek kotłów posiada trzy kondygnacje kolejno od parteru: odżużlanie, hali kotłów i hali nawęglania. Zaplecze kotłowni stanowią pomieszczenia technologiczne, higieniczno-sanitarne, szatniowe oraz socjalne. Konstrukcję budynku kotłowni stanowi układ słupowo-belkowy. Słupy rozstawione są w jednym kierunku co 6,0 m, w drugą stronę co 6,0 + 4,5 + 5,0. Fundamenty oraz słupy wykonane z żelbetu. Stropy z pustaków i belek DZ-3. Stropodach - płyty OKZ 300/60 na belkach żelbetowych prefabrykowanych opartych na podciągach dachowych. Stropodach ocieplony 2x płytą pilśniową. Klatki schodowe żelbetowe. Bunkry stalowe z blachy i kształtowników stalowych. Ściany zewnętrzne gr. 38 cm z cegły kratówki i betonu komórkowego. Ściany wewnętrzne gr. 25 cm z cegły ceramicznej, gr. 12 i 6 cm z cegły dziurawki. Konstrukcja części dobudowanej: murowana cegłą pełną, gr. 38 cm. Ponadto płyta żelbetowa oparta na ramach konstrukcji nośnej - słupach wraz ze ścianami zewnętrznymi. Budynek wyposażony jest w instalacje oraz urządzenia: grzewczą, urządzeń odpylających, wentylacji mechanicznej i odpylającej, elektryczną, sanitarną, uzdatniania wody, sprężonego powietrza i azotu oraz piorunochronne. Konstrukcja stacji uzdatniania wody - murowana, tradycyjna z cegły pełnej gr. 38 cm. Stropy DZ-3. Ocieplenie stropu styropianem, a stropodachu wełną mineralną. Zasieki żelbetowe (wys. 1,50 m ), Ogrodzenie z siatki stalowej. m3 k.b , Koszt utylizacji - papa t 8, Koszt utylizacj - wełna t 0, Koszt utylizacj - stropian t 0, Koszt utylizacji - płyta pilśniowa t 2, Koszt utylizacji - szkło t 3, Koszt utylizacji - lampy szt 50, Koszt rozbiórki - droga betonowa m2 386, Koszt rozbiórki - droga z trylinki m2 162, Koszt rozbiórki - place składowe betonowe m , Koszt rozbiórki - zasieki żelbetowe mb 215, Koszt rozbiórki - ogrodzenie stalowe z siatki mb 320, Likwidacja - lini kablowej 4x240mm2 (EZ ) m 260, Likwidacja - lini kablowej 4x240mm2 (EZ ) m 34, Likwidacja - lini oświetleniowej YAKY 4x35mm2 m 350, Likwidacja - słupów oświetleniowych wraz z lampami oświetleniowymi (EO-28) szt 9, Pożytek - kable aluminiowe (złom) (M=0,95) 1,650 t t -1, Pożytek - stal zbrojeniowa (złomowa) (M=0,95) 22,700 t t -21, Pożytek - stal konstrukcyjna (złomowa) (M=0,95) 10,480 t t -9, Pożytek - stal złomowa z rozbiórki urządzeń technologicznych kotłowni - SST punkt 4.3.1, 4.3.3, w STWiORB (M=0,95) 60,400 t t -57, Pożytek - gruz betonowy (M=0,8) 2736,700 t t , Pożytek - gruz ceglany (M=0,5) 861,100 t t -430, Pożytek - drewno (rozbiórkowe) (M=0,95) 0,160 t t -0, Kalkulacja strona nr: 6 Prace rozbiórkowe budynków nr 79, 81, 83, 87,

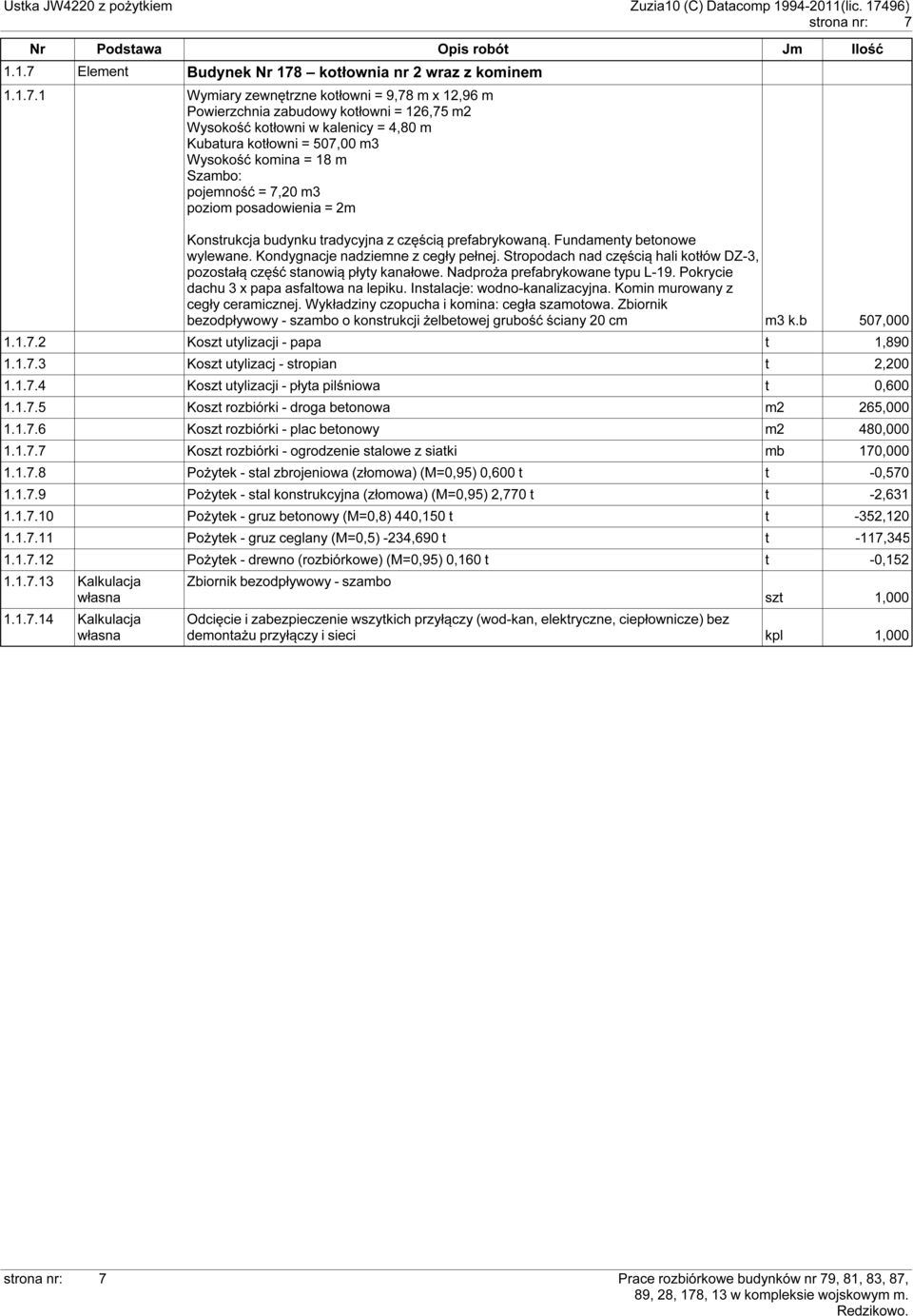

7 strona nr: Element Budynek Nr 178 kotłownia nr 2 wraz z kominem Wymiary zewnętrzne kotłowni = 9,78 m x 12,96 m Powierzchnia zabudowy kotłowni = 126,75 m2 Wysokość kotłowni w kalenicy = 4,80 m Kubatura kotłowni = 507,00 m3 Wysokość komina = 18 m Szambo: pojemność = 7,20 m3 poziom posadowienia = 2m Konstrukcja budynku tradycyjna z częścią prefabrykowaną. Fundamenty betonowe wylewane. Kondygnacje nadziemne z cegły pełnej. Stropodach nad częścią hali kotłów DZ-3, pozostałą część stanowią płyty kanałowe. Nadproża prefabrykowane typu L-19. Pokrycie dachu 3 x papa asfaltowa na lepiku. Instalacje: wodno-kanalizacyjna. Komin murowany z cegły ceramicznej. Wykładziny czopucha i komina: cegła szamotowa. Zbiornik bezodpływowy - szambo o konstrukcji żelbetowej grubość ściany 20 cm m3 k.b 507, Koszt utylizacji - papa t 1, Koszt utylizacj - stropian t 2, Koszt utylizacji - płyta pilśniowa t 0, Koszt rozbiórki - droga betonowa m2 265, Koszt rozbiórki - plac betonowy m2 480, Koszt rozbiórki - ogrodzenie stalowe z siatki mb 170, Pożytek - stal zbrojeniowa (złomowa) (M=0,95) 0,600 t t -0, Pożytek - stal konstrukcyjna (złomowa) (M=0,95) 2,770 t t -2, Pożytek - gruz betonowy (M=0,8) 440,150 t t -352, Pożytek - gruz ceglany (M=0,5) -234,690 t t -117, Pożytek - drewno (rozbiórkowe) (M=0,95) 0,160 t t -0, Kalkulacja Zbiornik bezodpływowy - szambo szt 1, Kalkulacja strona nr: 7 Prace rozbiórkowe budynków nr 79, 81, 83, 87,

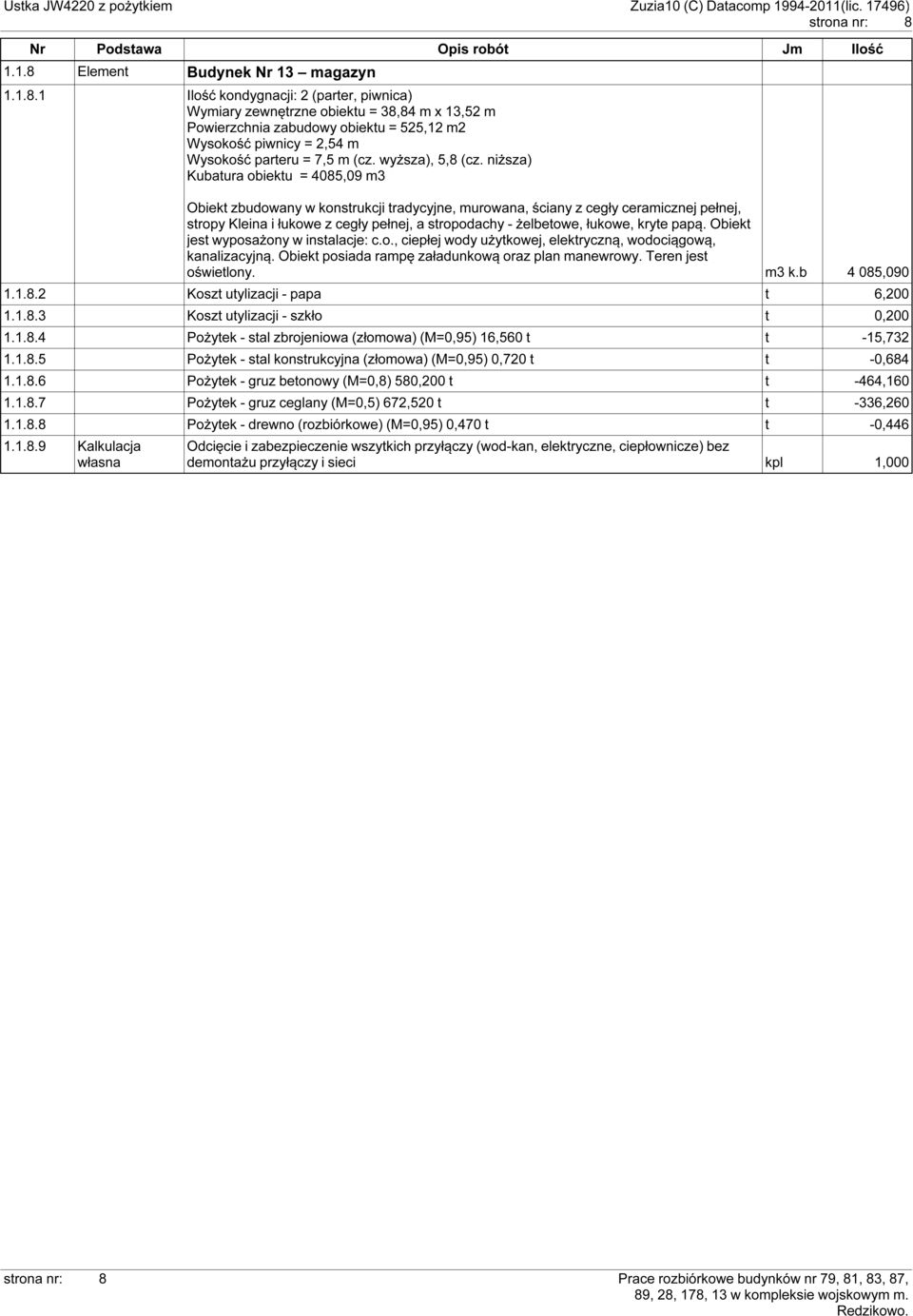

8 strona nr: Element Budynek Nr 13 magazyn Ilość kondygnacji: 2 (parter, piwnica) Wymiary zewnętrzne obiektu = 38,84 m x 13,52 m Powierzchnia zabudowy obiektu = 525,12 m2 Wysokość piwnicy = 2,54 m Wysokość parteru = 7,5 m (cz. wyższa), 5,8 (cz. niższa) Kubatura obiektu = 4085,09 m3 Obiekt zbudowany w konstrukcji tradycyjne, murowana, ściany z cegły ceramicznej pełnej, stropy Kleina i łukowe z cegły pełnej, a stropodachy - żelbetowe, łukowe, kryte papą. Obiekt jest wyposażony w instalacje: c.o., ciepłej wody użytkowej, elektryczną, wodociągową, kanalizacyjną. Obiekt posiada rampę załadunkową oraz plan manewrowy. Teren jest oświetlony. m3 k.b 4 085, Koszt utylizacji - papa t 6, Koszt utylizacji - szkło t 0, Pożytek - stal zbrojeniowa (złomowa) (M=0,95) 16,560 t t -15, Pożytek - stal konstrukcyjna (złomowa) (M=0,95) 0,720 t t -0, Pożytek - gruz betonowy (M=0,8) 580,200 t t -464, Pożytek - gruz ceglany (M=0,5) 672,520 t t -336, Pożytek - drewno (rozbiórkowe) (M=0,95) 0,470 t t -0, Kalkulacja strona nr: 8 Prace rozbiórkowe budynków nr 79, 81, 83, 87,

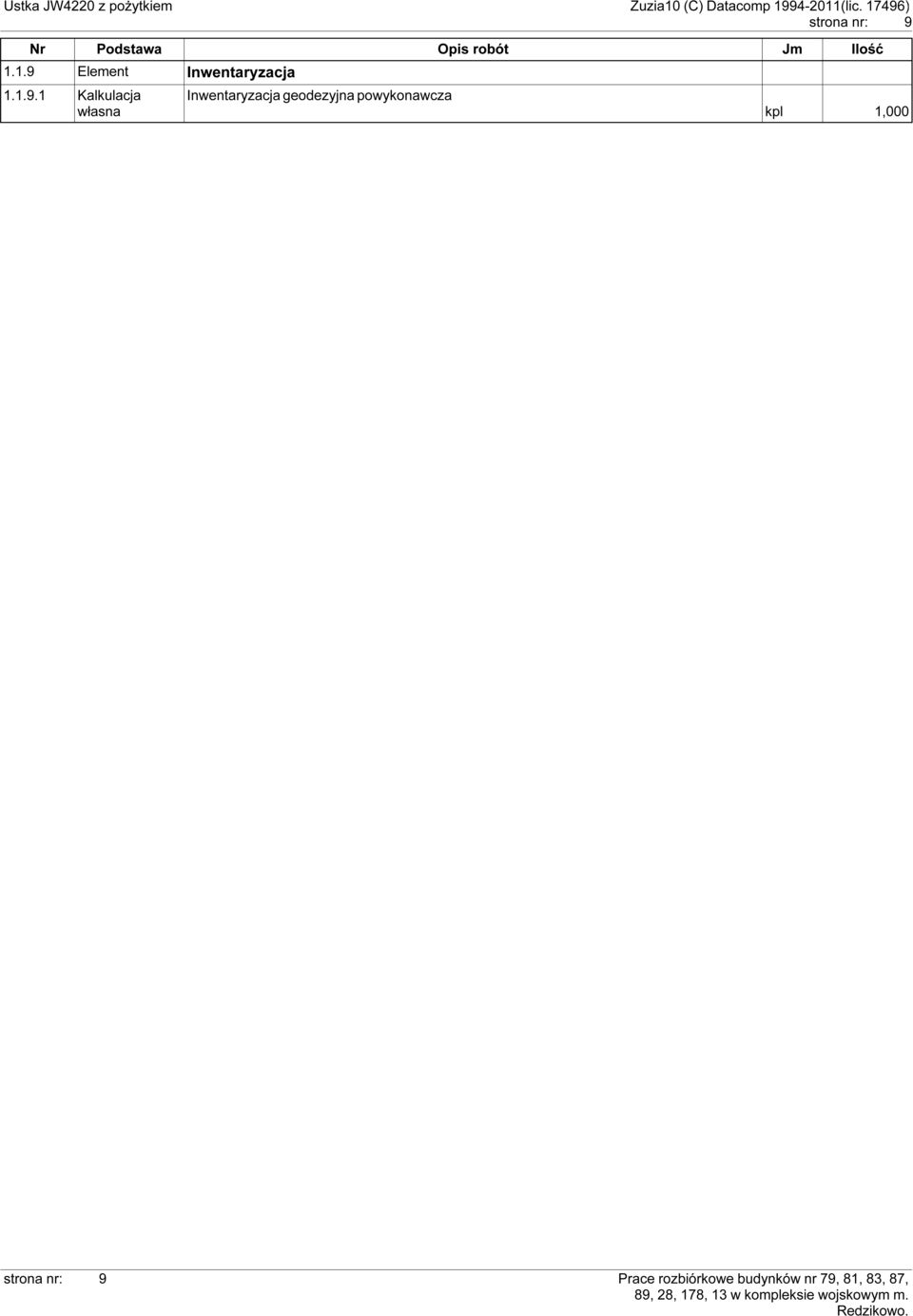

9 strona nr: Element Inwentaryzacja Kalkulacja Inwentaryzacja geodezyjna powykonawcza kpl 1,000 strona nr: 9 Prace rozbiórkowe budynków nr 79, 81, 83, 87,

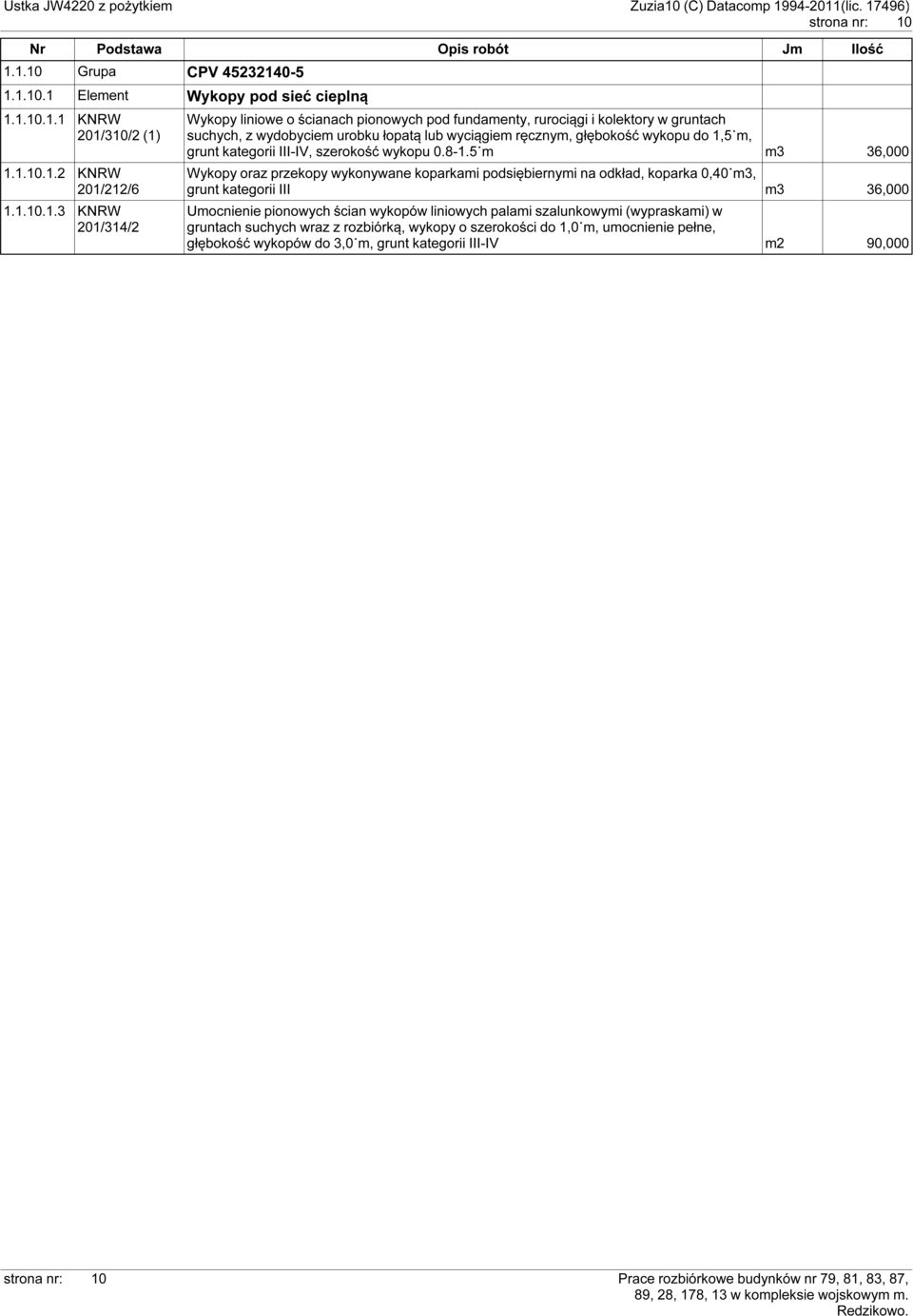

10 strona nr: Grupa CPV Element Wykopy pod sieć cieplną KNRW 201/310/2 (1) Wykopy liniowe o ścianach pionowych pod fundamenty, rurociągi i kolektory w gruntach suchych, z wydobyciem urobku łopatą lub wyciągiem ręcznym, głębokość wykopu do 1,5 m, grunt kategorii III-IV, szerokość wykopu m m3 36, KNRW 201/212/ KNRW 201/314/2 Wykopy oraz przekopy wykonywane koparkami podsiębiernymi na odkład, koparka 0,40 m3, grunt kategorii III m3 36,000 Umocnienie pionowych ścian wykopów liniowych palami szalunkowymi (wypraskami) w gruntach suchych wraz z rozbiórką, wykopy o szerokości do 1,0 m, umocnienie pełne, głębokość wykopów do 3,0 m, grunt kategorii III-IV m2 90,000 strona nr: 10 Prace rozbiórkowe budynków nr 79, 81, 83, 87,

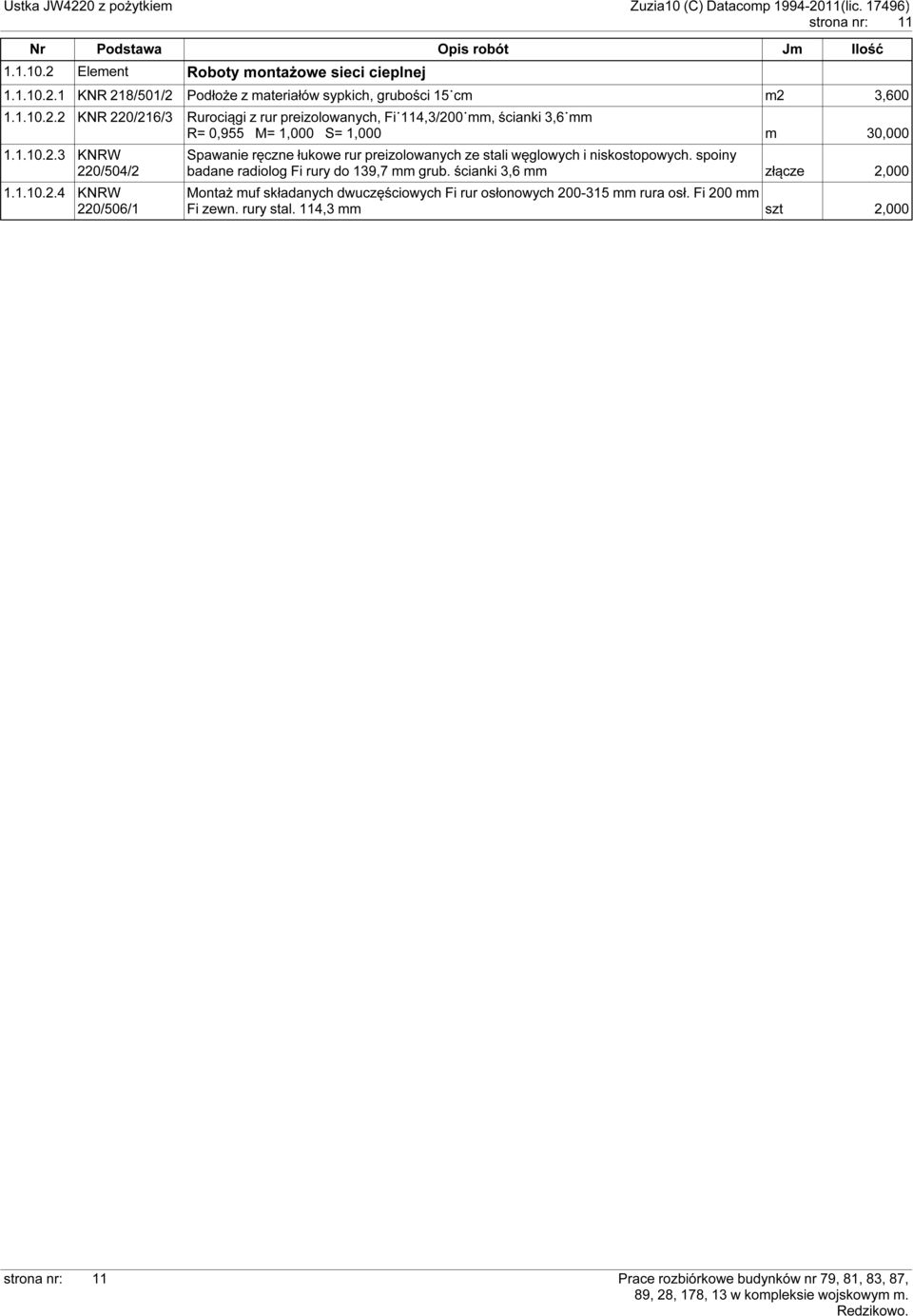

11 strona nr: Element Roboty montażowe sieci cieplnej KNR 218/501/2 Podłoże z materiałów sypkich, grubości 15 cm m2 3, KNR 220/216/3 Rurociągi z rur preizolowanych, Fi 114,3/200 mm, ścianki 3,6 mm R= 0,955 M= 1,000 S= 1,000 m 30, KNRW 220/504/ KNRW 220/506/1 Spawanie ręczne łukowe rur preizolowanych ze stali węglowych i niskostopowych. spoiny badane radiolog Fi rury do 139,7 mm grub. ścianki 3,6 mm złącze 2,000 Montaż muf składanych dwuczęściowych Fi rur osłonowych mm rura osł. Fi 200 mm Fi zewn. rury stal. 114,3 mm szt 2,000 strona nr: 11 Prace rozbiórkowe budynków nr 79, 81, 83, 87,

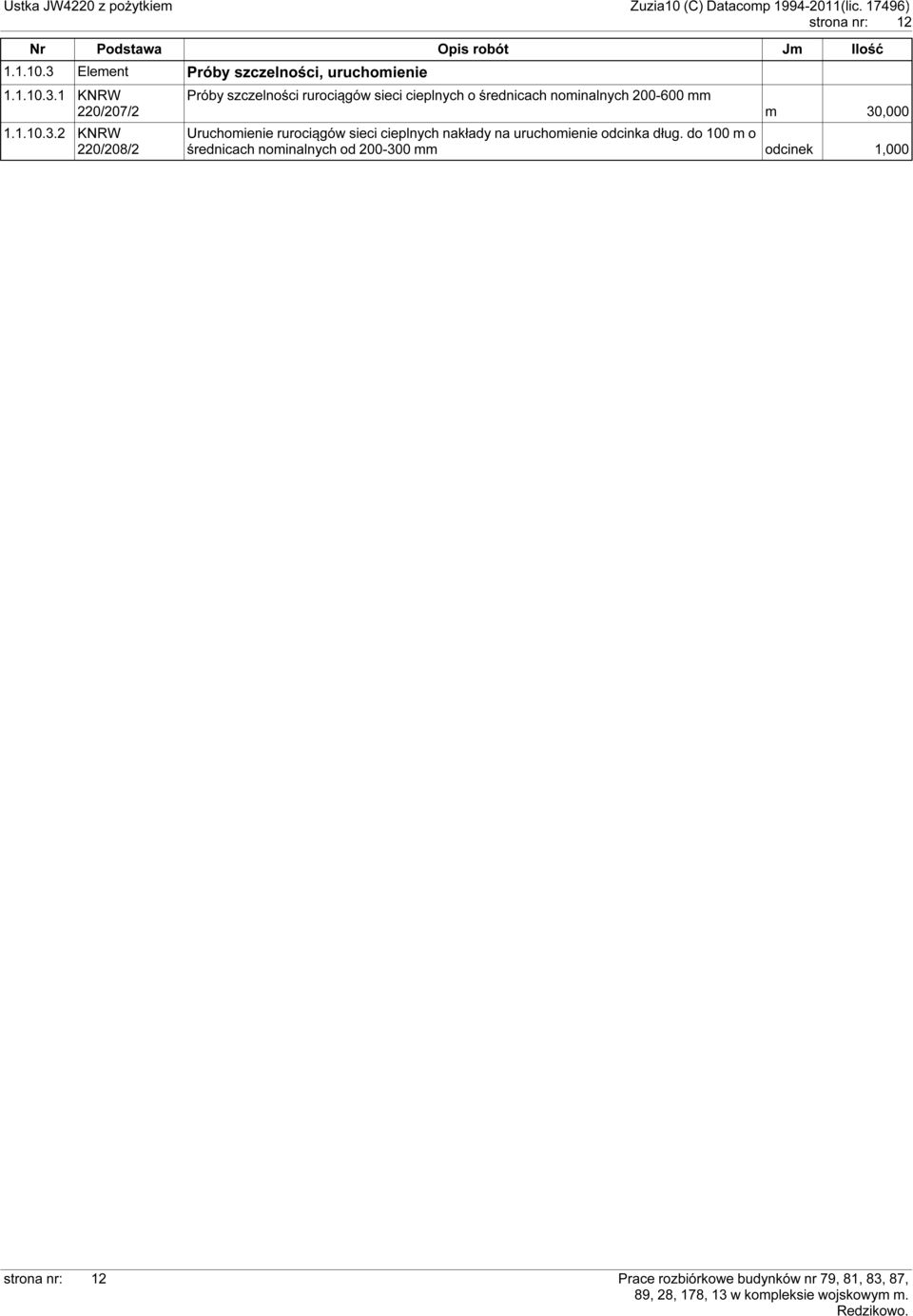

12 strona nr: Element Próby szczelności, uruchomienie KNRW Próby szczelności rurociągów sieci cieplnych o średnicach nominalnych mm 220/207/2 m 30, KNRW 220/208/2 Uruchomienie rurociągów sieci cieplnych nakłady na uruchomienie odcinka dług. do 100 m o średnicach nominalnych od mm odcinek 1,000 strona nr: 12 Prace rozbiórkowe budynków nr 79, 81, 83, 87,

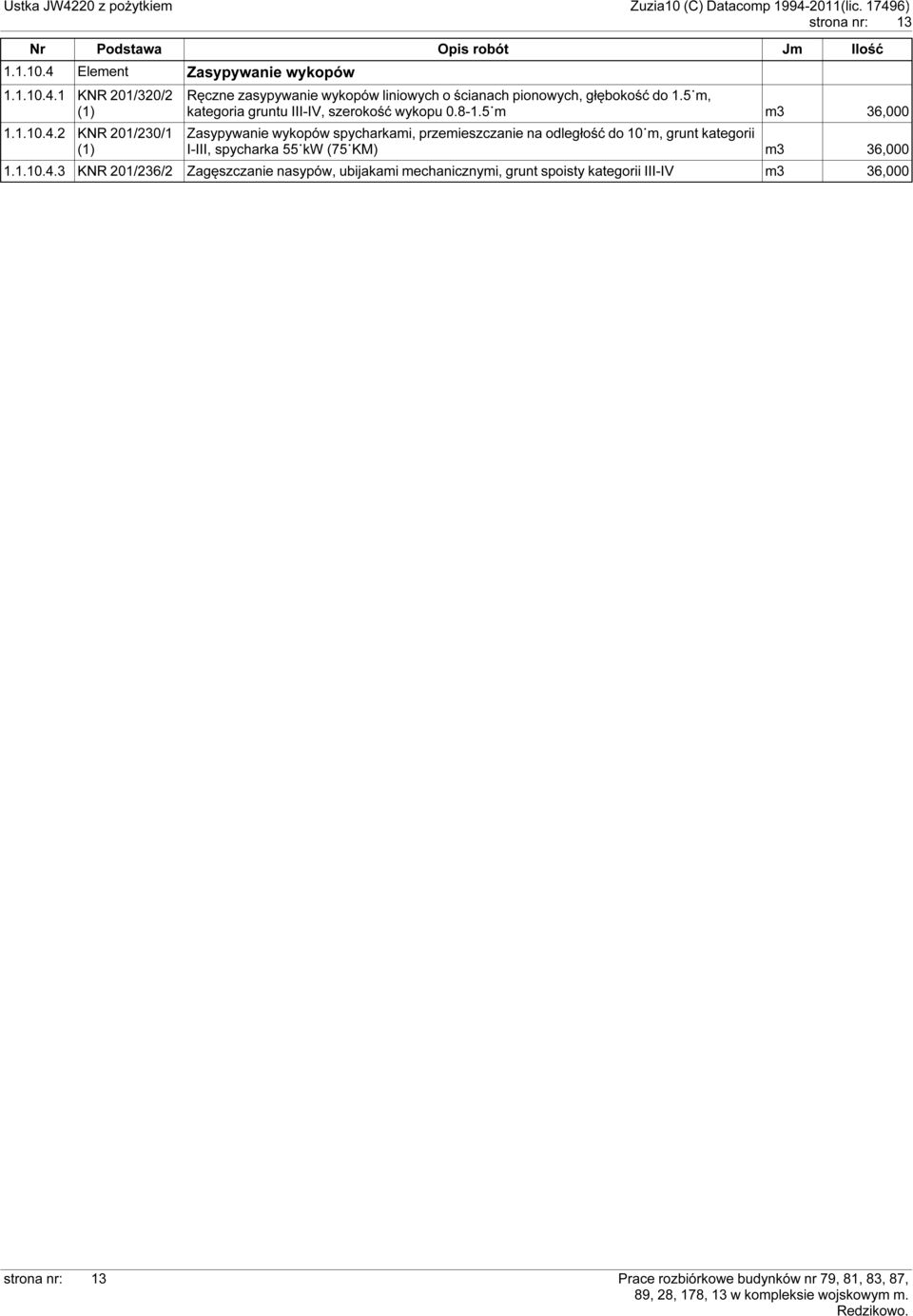

13 strona nr: Element Zasypywanie wykopów KNR 201/320/2 (1) KNR 201/230/1 (1) Ręczne zasypywanie wykopów liniowych o ścianach pionowych, głębokość do 1.5 m, kategoria gruntu III-IV, szerokość wykopu m m3 36,000 Zasypywanie wykopów spycharkami, przemieszczanie na odległość do 10 m, grunt kategorii I-III, spycharka 55 kw (75 KM) m3 36, KNR 201/236/2 Zagęszczanie nasypów, ubijakami mechanicznymi, grunt spoisty kategorii III-IV m3 36,000 strona nr: 13 Prace rozbiórkowe budynków nr 79, 81, 83, 87,
