1 REKUPERACJA Licensed by Wentylacja profesjonalna VUT V/VB EC VUT PB EC Podane właściwości produktów zostały przedstawione w celach informacyjnych i nie stanowią oferty w myśl przepisów prawa handlowego. Vents Group Sp. z o.o. nie ponosi żadnej odpowiedzialności za błędy powstałe w procesie publikacji i zastrzega sobie prawo do zmiany parametrów technicznych z powodów konstrukcyjnych bądź handlowych bez uprzedzenia. / Licensed by

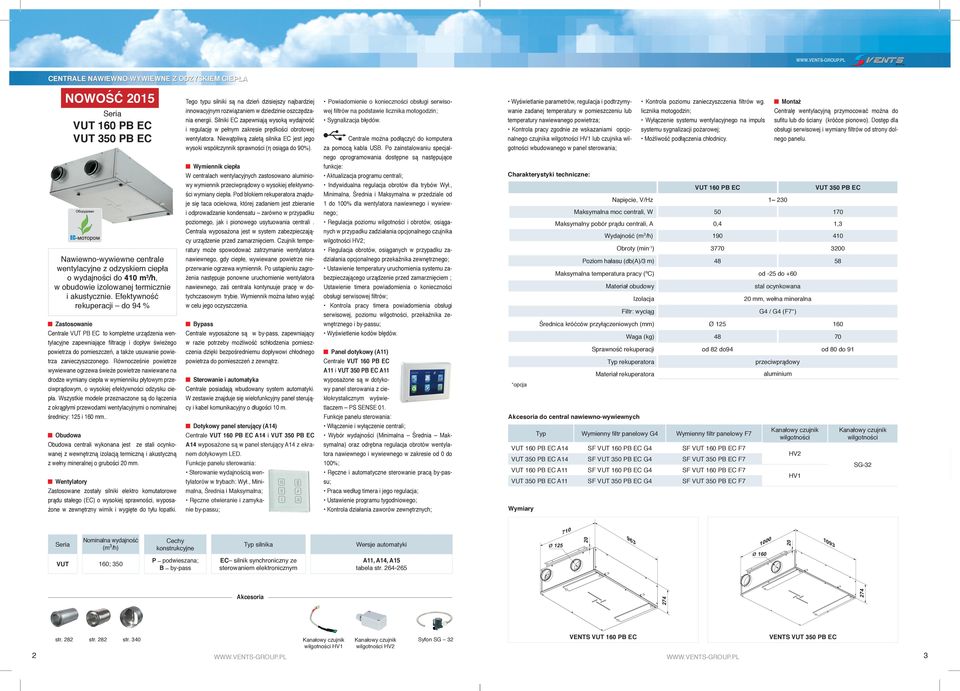

2 CENTRALE NAWIEWNO-WYWIEWNE Z ODZYSKIEM CIEPŁA VUT PB EC VUT PB EC Nawiewno-wywiewne centrale wentylacyjne z odzyskiem ciepła o wydajności do m /h, w obudowie izolowanej termicznie i akustycznie. Efektywność rekuperacji do % Zastosowanie Centrale VUT PB EC to kompletne urządzenia wentylacyjne zapewniające filtrację i dopływ świeżego powietrza do pomieszczeń, a także usuwanie powietrza zanieczyszczonego. Równocześnie powietrze wywiewane ogrzewa świeże powietrze nawiewane na drodze wymiany ciepła w wymienniku płytowym przeciwprądowym, o wysokiej efektywności odzysku ciepła. Wszystkie modele przeznaczone są do łączenia z okrągłymi przewodami wentylacyjnymi o nominalnej średnicy: i mm.. Obudowa Obudowa centrali wykonana jest ze stali ocynkowanej z wewnętrzną izolacją termiczną i akustyczną z wełny mineralnej o grubości mm. Wentylatory Zastosowane zostały silniki elektro komutatorowe prądu stałego (EC) o wysokiej sprawności, wyposażone w zewnętrzny wirnik i wygięte do tyłu łopatki. VUT NOWOŚĆ Nominalna wydajność (m /h) ; Cechy konstrukcyjne P podwieszana; B by-pass Tego typu silniki są na dzień dzisiejszy najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii. Silniki EC zapewniają wysoką wydajność i regulację w pełnym zakresie prędkości obrotowej wentylatora. Niewątpliwą zaletą silnika EC jest jego wysoki współczynnik sprawności (η osiąga do %). Wymiennik ciepła W centralach wentylacyjnych zastosowano aluminiowy wymiennik przeciwprądowy o wysokiej efektywności wymiany ciepła. Pod blokiem rekuperatora znajduje się taca ociekowa, której zadaniem jest zbieranie i odprowadzanie kondensatu zarówno w przypadku poziomego, jak i pionowego usytuowania centrali. Centrala wyposażona jest w system zabezpieczający urządzenie przed zamarznięciem. Czujnik temperatury może spowodować zatrzymanie wentylatora nawiewnego, gdy ciepłe, wywiewane powietrze nieprzerwanie ogrzewa wymiennik. Po ustąpieniu zagrożenia następuje ponowne uruchomienie wentylatora nawiewnego, zaś centrala kontynuuje pracę w dotychczasowym trybie. Wymiennik można łatwo wyjąć w celu jego oczyszczenia. Bypass Centrale wyposażone są w by-pass, zapewniający w razie potrzeby możliwość schłodzenia pomieszczenia dzięki bezpośredniemu dopływowi chłodnego powietrza do pomieszczeń z zewnątrz. Sterowanie i automatyka Centrale posiadają wbudowany system automatyki. W zestawie znajduje się wielofunkcyjny panel sterujący i kabel komunikacyjny o długości m. Dotykowy panel sterujący (A) Centrale VUT PB EC A i VUT PB EC A wyposażone są w panel sterujący A z ekranem dotykowym LED. Sterowanie wydajnością wentylatorów w trybach: Wył., Minimalna, Średnia i Maksymalna; Ręczne otwieranie i zamykanie by-passu; Typ silnika EC silnik synchroniczny ze sterowaniem elektronicznym Powiadomienie o konieczności obsługi serwisowej filtrów na podstawie licznika motogodzin; Sygnalizacja błędów. Centrale można podłączyć do komputera za pomocą kabla USB. Po zainstalowaniu specjalnego oprogramowania dostępne są następujące funkcje: Aktualizacja programu centrali; Indywidualna regulacja obrotów dla trybów Wył., Minimalna, Średnia i Maksymalna w przedziale od do % dla wentylatora nawiewnego i wywiewnego; Regulacja poziomu wilgotności i obrotów, osiąganych w przypadku zadziałania opcjonalnego czujnika wilgotności HV; Regulacja obrotów, osiąganych w przypadku zadziałania opcjonalnego przekaźnika zewnętrznego; Ustawienie temperatury uruchomienia systemu zabezpieczającego urządzenie przed zamarznięciem ; Ustawienie timera powiadomienia o konieczności obsługi serwisowej filtrów; Kontrola pracy timera powiadomienia obsługi serwisowej, poziomu wilgotności, przekaźnika zewnętrznego i by-passu; Wyświetlenie kodów błędów. Panel dotykowy (A) Centrale VUT PB EC A i VUT PB EC A wyposażone są w dotykowy panel sterowania z ciekłokrystalicznym wyświetlaczem PS SENSE. Włączenie i wyłączenie centrali; Wybór wydajności (Minimalna Średnia Maksymalna) oraz odrębna regulacja obrotów wentylatora nawiewnego i wywiewnego w zakresie od do %; Ręczne i automatyczne sterowanie pracą by-passu; Praca według timera i jego regulacja; Ustawienie programu tygodniowego; Kontrola działania zaworów zewnętrznych; Wersje automatyki A, A, A tabela str. - Wyświetlanie parametrów, regulacja i podtrzymywanie zadanej temperatury w pomieszczeniu lub temperatury nawiewanego powietrza; Kontrola pracy zgodnie ze wskazaniami opcjonalnego czujnika wilgotności HV lub czujnika wilgotności wbudowanego w panel sterowania; Charakterystyki techniczne: *opcja Kontrola poziomu zanieczyszczenia filtrów wg. licznika motogodzin; Wyłączenie systemu wentylacyjnego na impuls systemu sygnalizacji pożarowej; Możliwość podłączenia chłodnicy. VUT PB EC Montaż Centralę wentylacyjną przymocować można do sufitu lub do ściany (króćce pionowo). Dostęp dla obsługi serwisowej i wymiany fi ltrów od strony dolnego panelu. VUT PB EC Napięcie, V/Hz ~ Maksymalna moc centrali, W Maksymalny pobór prądu centrali, A,, Wydajność (m /h) Obroty (min - ) Poziom hałasu (db(a)/ m) Maksymalna temperatura pracy (ºC) od - do + Materiał obudowy Izolacja Filtr: wyciąg stal ocynkowana mm, wełna mineralna G / G (F*) Średnica króćców przyłączeniowych (mm) Ø Waga (kg) Sprawność rekuperacji od do od do Typ rekuperatora Materiał rekuperatora Akcesoria do central nawiewno-wywiewnych Typ Wymienny fi ltr panelowy G Wymienny fi ltr panelowy F VUT PB EC A SF VUT PB EC G SF VUT PB EC F VUT PB EC A SF VUT PB EC G SF VUT PB EC F VUT PB EC A SF VUT PB EC G SF VUT PB EC F VUT PB EC A SF VUT PB EC G SF VUT PB EC F Wymiary ø przeciwprądowy aluminium ø wilgotności HV HV wilgotności SG- VUT PB EC VUT PB EC CENTRALE NAWIEWNO-WYWIEWNE Akcesoria str. str. str. wilgotności HV wilgotności HV Syfon SG VENTS VUT PB EC VENTS VUT PB EC

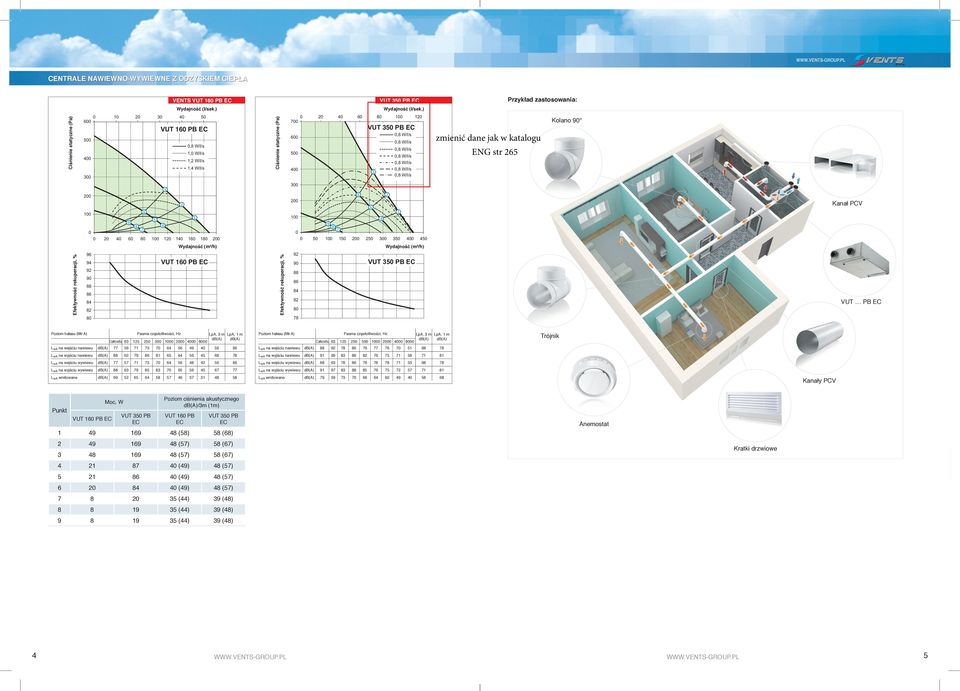

3 CENTRALE NAWIEWNO-WYWIEWNE Z ODZYSKIEM CIEPŁA VENTS VUT PB EC VUT PB EC, W/l/s, W/l/s, W/l/s, W/l/s, W/l/s Kanał PCV VUT PB EC Poziom hałasu (filtr A) Pasma częstotliwości, Hz Całkowita LpA, m LpA, m VUТ PB EC VUT PB EC Poziom hałasu (filtr A) Pasma częstotliwości, Hz Całkowita LpA, m LpA, m LwA na wejściu nawiewu LwA na wejściu nawiewu LwA na wyjściu nawiewu LwA na wyjściu nawiewu LwA na wejściu wywiewu LwA na wejściu wywiewu LwA na wyjściu wywiewu LwA na wyjściu wywiewu LwA emitowane LwA emitowane Punkt Trójnik Kanały PCV Poziom ciśnienia akustycznego /m (m) Moc, W Wydajność (m³/h) Wydajność (m³/h) VUT PB EC VUT PB EC VUT PB EC VUT PB EC () () () () () () () () () () () () () () () () () () Anemostat Kratki drzwiowe VUT PB EC VUT PB EC, W/l/s, W/l/s, W/l/s ENG str, W/l/s zmienić dane jak w katalogu, W/l/s Kolano, W/l/s VUT PB EC CENTRALE NAWIEWNO-WYWIEWNE Przykład zastosowania: VUT PB EC

4 CENTRALE NAWIEWNO-WYWIEWNE Z ODZYSKIEM CIEPŁA VUT V EC VUT VB EC VUT VB EC Centrale nawiewno wywiewne z odzyskiem ciepła o wydajności do m /h, w obudowie izolowanej termicznie i akustycznie. Efektywność rekuperacji do % Zastosowanie Centrale wentylacyjne to kompletne urządzenia wentylacyjne zapewniające filtrację i dopływ świeżego powietrza do pomieszczeń, a także usuwanie powietrza zanieczyszczonego. Równocześnie powietrze wywiewane ogrzewa świeże powietrze nawiewane na drodze wymiany ciepła w wymienniku płytowym przeciwprądowym, o wysokiej efektywności odzysku ciepła. To energooszczędne rozwiązanie dla domów prywatnych i mieszkań. Wszystkie modele przeznaczone są do łączenia z okrągłymi przewodami wentylacyjnymi. Obudowa Obudowa centrali wykonana jest z wysokiej jakości stali z powłoką polimerową z wewnętrzną izolacją termiczną i akustyczną z wełny mineralnej o grubości mm. Filtr Centrala wentylacyjna wyposażona jest w filtry płytowe o klasie filtracji G. Opcjonalnie zastosować można filtry o klasie filtracji F. VUT NOWOŚĆ Nominalna wydajność (m /h) ; ; Usytuowanie króćców V pionowe Wentylatory Zastosowane zostały silniki elektro komutatorowe prądu stałego (EC) o wysokiej sprawności, wyposażone w zewnętrzny wirnik i wygięte do tyłu łopatki. Tego typu silniki są na dzień dzisiejszy najbardziej innowacyjnym rozwiązaniem w dziedzinie oszczędzania energii. Silniki EC zapewniają wysoką wydajność i regulację w pełnym zakresie prędkości obrotowej wentylatora. Niewątpliwą zaletą silnika EC jest jego wysoki współczynnik KPD (do %). Wymiennik ciepła W centralach wentylacyjnych zastosowano polistyrenowy wymiennik przeciwprądowy o wysokiej efektywności wymiany ciepła. Pod blokiem rekuperatora znajduje się taca ociekowa, której zadaniem jest zbieranie i odprowadzanie kondensatu. Centrala wyposażona jest w system zabezpieczający urządzenie przed zamarznięciem. Czujnik temperatury może spowodować zatrzymanie wentylatora nawiewnego. Wymiennik można łatwo wyjąć w celu jego oczyszczenia. Bypass Modele VUT i VB EC wyposażone są w by-pass, zapewniający w razie potrzeby możliwość schłodzenia pomieszczenia dzięki bezpośredniemu dopływowi chłodnego powietrza do pomieszczeń z zewnątrz. Sterowanie i automatyka Centrale posiadają wbudowany system automatyki. System ochrony przed zamarzaniem pracuje wg następującego schematu: w przypadku wykrycia zagrożenia zamarznięcia czujnik temperatury doprowadza do zatrzymania wentylatora nawiewnego, gdy ciepłe, wywiewane powietrze nieprzerwanie ogrzewa wymiennik. Po ustąpieniu zagrożenia następuje ponowne uruchomienie wentylatora nawiewnego, zaś centrala kontynuuje pracę w dotychczasowym trybie. W zestawie znajduje się wielofunkcyjny panel sterujący i kabel komunikacyjny o długości m. Dotykowy panel sterujący (A) Centrale VUT B EC A, VUT VB EC A By-pass _ bez bypasu; B z by-passem Typ silnika EC silnik synchroniczny ze sterowaniem elektronicznym Akcesoria i VUT VB EC A wyposażone są w panel sterujący A z ekranem dotykowym LED. Sterowanie wydajnością wentylatorów w trybach: Wył., Minimalna, Średnia i Maksymalna; Ręczne otwieranie i zamykanie by-passu; Powiadomienie o konieczności obsługi serwisowej filtrów; Sygnalizacja błędów. Centrale VUT V EC A, VUT VB A i VUT VB EC A można podłączyć do komputera za pomocą kabla USB. Po zainstalowaniu specjalnego oprogramowania dostępne są następujące funkcje: Aktualizacja programu centrali; Indywidualna regulacja obrotów dla trybów Wył., Minimalna, Średnia i Maksymalna w przedziale od do % dla wentylatora nawiewnego i wywiewnego; Regulacja poziomu wilgotności oraz obrotów, osiąganych w przypadku zadziałania opcjonalnego czujnika wilgotności HV; Regulacja obrotów, osiąganych w przypadku zadziałania opcjonalnego przekaźnika zewnętrznego; Ustawienie temperatury uruchomienia systemu zabezpieczającego urządzenie przed zamarznięciem ; Ustawienie timera powiadomienia o konieczności obsługi serwisowej filtrów; Kontrola pracy timera powiadomienia obsługi serwisowej, poziomu wilgotności, przekaźnika zewnętrznego i by-passu; Wyświetlenie kodów błędów. Panel dotykowy (A) Centrale VUT B EC A, VUT VB EC A i VUT VB EC A wyposażone są w dotykowy panel sterowania z ciekłokrystalicznym wyświetlaczem PS SENSE. Włączenie i wyłączenie centrali; Wybór wydajności (Minimalna Średnia Maksymalna) oraz odrębna regulacja obrotów wentylatora nawiewnego i wywiewnego w zakresie od do %; Wersje automatyki A, A, A tabela str. - Montaż Charakterystyki techniczne: Wymiary urządzeń: VUT V EC VUT VB EC VUT VB EC Napięcie, V/Hz ~ - / - Maksymalna moc centrali, W Maksymalny pobór prądu centrali, A... Wydajność (m /h) Obroty (min - ) Poziom hałasu (db(a)/ m) Maksymalna temperatura pracy (ºC) od - do + Materiał obudowy stal malowana Izolacja mm, wełna mineralna Filtr: wyciąg G nawiew G (F*) Średnica króćców przyłączeniowych (mm) Ø Ø Ø Waga (kg) Sprawność rekuperacji od do od do od do Typ rekuperatora przeciwprądowy Materiał rekuperatora polistyren *opcja Wymiary (mm) Typ Ø D B H H L L L VUT V EC VUT VB EC VUT VB EC Akcesoria do central nawiewno wywiewnych: Centrale wentylacyjne przeznaczone są do montażu naściennego. Dostęp dla obsługi serwisowej i wymiany fi ltrów od strony przedniego panelu. W czasie montażu panel serwisowy można wstawić zarówno z lewej jak i z prawej Typ Wymienny fi ltr panelowy G v Wymienny fi ltr panelowy F VUT V EC A SF VUT V EC G SF VUT V EC F VUT VB EC A SF VUT VB EC G SF VUT VB EC F VUT VB EC A SF VUT VB EC G SF VUT VB EC F VUT V EC A SF VUT V EC G SF VUT V EC F VUT VB EC A SF VUT VB EC G SF VUT VB EC F strony centrali w kierunku nawiewanego strumienia powietrza. H L L wilgotności HV HV L ØD Syfon H B SH- VUT V EC VUT VB EC VUT VB EC CENTRALE NAWIEWNO-WYWIEWNE VUT VB EC A SF VUT VB EC G SF VUT VB EC F str. str. str. wilgotności HV wilgotności HV

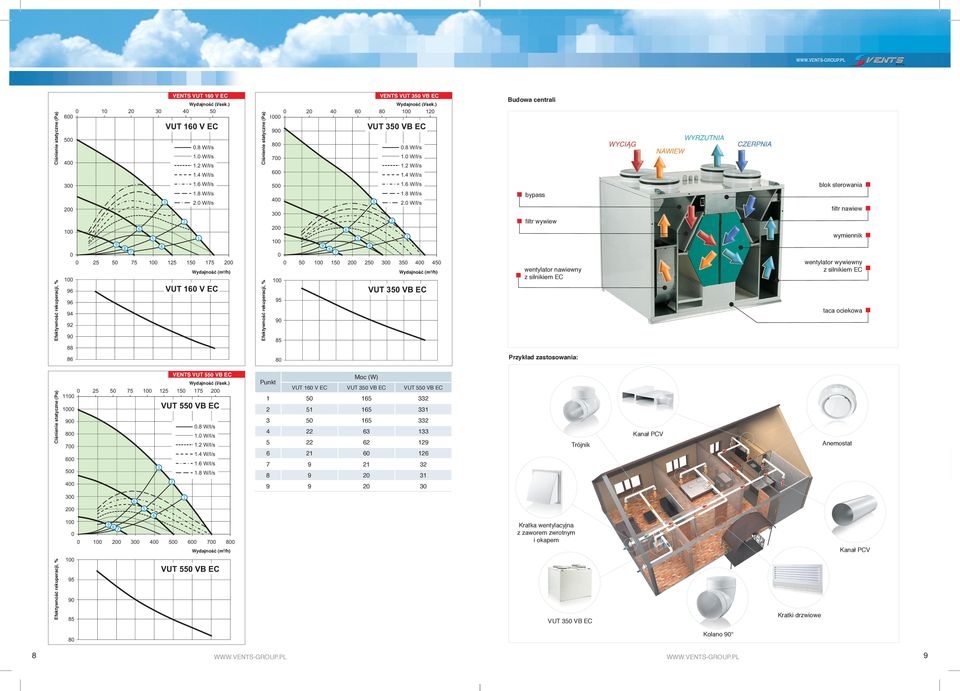

5 VENTS VUT V EC VENTS VUT VB EC VUT V EC. W/l/s. W/l/s. W/l/s. W/l/s. W/l/s. W/l/s. W/l/s. W/l/s. W/l/s. W/l/s blok sterowania. W/l/s. W/l/s bypass. W/l/s filtr nawiew VUT V EC Wydajność (m/h) wymiennik filtr wywiew Wydajność (m/h) VUT VB EC. W/l/s Budowa centrali wentylator wywiewny z silnikiem EC wentylator nawiewny z silnikiem EC VUT VB EC taca ociekowa Przykład zastosowania: VENTS VUT VB EC VUT V EC VUT VB EC VUT VB EC. W/l/s. W/l/s. W/l/s. W/l/s. W/l/s. W/l/s Moc (W) VUT VB EC Punkt Kanał PCV Anemostat Trójnik VUT VB EC Kratka wentylacyjna z zaworem zwrotnym i okapem Kanał PCV Wydajność (m/h) VUT VB EC Kratki drzwiowe VUT VB EC Kolano CENTRALE WENTYLACYJNE

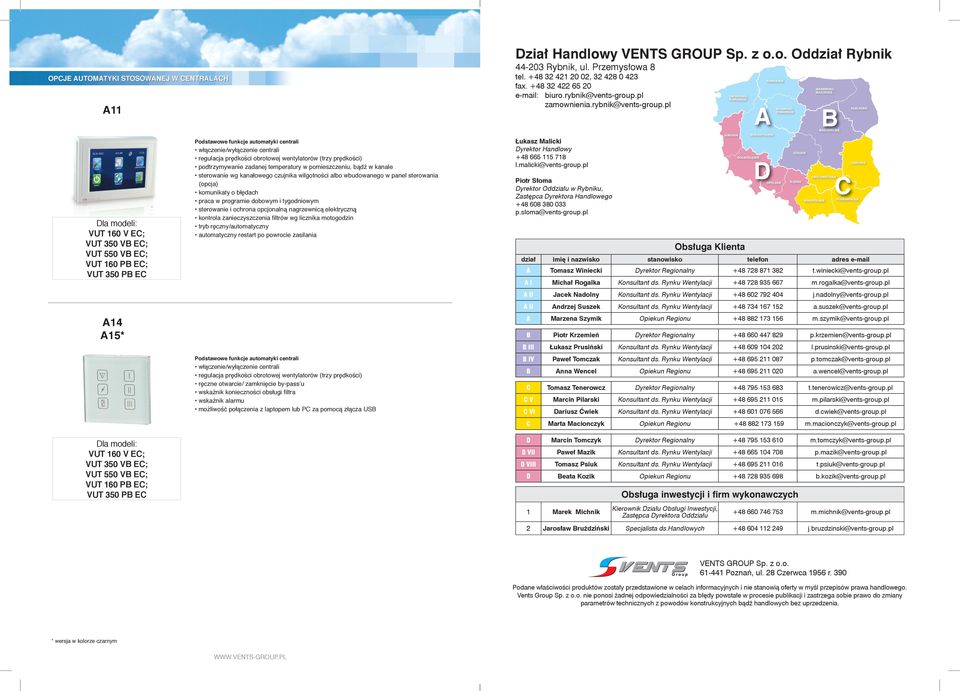

6 OPCJE AUTOMATYKI STOSOWANEJ W CENTRALACH A Dział Handlowy VENTS GROUP Sp. z o.o. Oddział Rybnik - Rybnik, ul. Przemysłowa tel. +, fax. + biuro.rybnik@vents-group.pl zamownienia.rybnik@vents-group.pl Dla modeli: VUT V EC; VUT VB EC; VUT VB EC; VUT PB EC; VUT PB EC A A* Dla modeli: VUT V EC; VUT VB EC; VUT VB EC; VUT PB EC; VUT PB EC Podstawowe funkcje automatyki centrali włączenie/wyłączenie centrali regulacja prędkości obrotowej wentylatorów (trzy prędkości) podtrzymywanie zadanej temperatury w pomieszczeniu, bądź w kanale sterowanie wg kanałowego czujnika wilgotności albo wbudowanego w panel sterowania (opcja) komunikaty o błędach praca w programie dobowym i tygodniowym sterowanie i ochrona opcjonalną nagrzewnicą elektryczną kontrola zanieczyszczenia fi ltrów wg licznika motogodzin tryb ręczny/automatyczny automatyczny restart po powrocie zasilania Podstawowe funkcje automatyki centrali włączenie/wyłączenie centrali regulacja prędkości obrotowej wentylatorów (trzy prędkości) ręczne otwarcie/ zamknięcie by-pass u wskaźnik konieczności obsługi fi ltra wskaźnik alarmu możliwość połączenia z laptopem lub PC za pomocą złącza USB Łukasz Malicki Dyrektor Handlowy + l.malicki@vents-group.pl Piotr Słoma Dyrektor Oddziału w Rybniku, Zastępca Dyrektora Handlowego + p.sloma@vents-group.pl Obsługa Klienta dział imię i nazwisko stanowisko telefon adres A Tomasz Winiecki Dyrektor Regionalny + t.winiecki@vents-group.pl A I Michał Rogalka Konsultant ds. Rynku Wentylacji + m.rogalka@vents-group.pl A II Jacek Nadolny Konsultant ds. Rynku Wentylacji + j.nadolny@vents-group.pl A II Andrzej Suszek Konsultant ds. Rynku Wentylacji + a.suszek@vents-group.pl A Marzena Szymik Opiekun Regionu + m.szymik@vents-group.pl B Piotr Krzemień Dyrektor Regionalny + p.krzemien@vents-group.pl B III Łukasz Prusiński Konsultant ds. Rynku Wentylacji + l.prusinski@vents-group.pl B IV Paweł Tomczak Konsultant ds. Rynku Wentylacji + p.tomczak@vents-group.pl B Anna Wencel Opiekun Regionu + a.wencel@vents-group.pl C Tomasz Tenerowcz Dyrektor Regionalny + t.tenerowicz@vents-group.pl C V Marcin Pilarski Konsultant ds. Rynku Wentylacji + m.pilarski@vents-group.pl C VI Dariusz Ćwiek Konsultant ds. Rynku Wentylacji + d.cwiek@vents-group.pl C Marta Macionczyk Opiekun Regionu + m.macionczyk@vents-group.pl D Marcin Tomczyk Dyrektor Regionalny + m.tomczyk@vents-group.pl D VII Paweł Mazik Konsultant ds. Rynku Wentylacji + p.mazik@vents-group.pl D VIII Tomasz Psiuk Konsultant ds. Rynku Wentylacji + t.psiuk@vents-group.pl D Beata Kozik Opiekun Regionu + b.kozik@vents-group.pl Marek Michnik Obsługa inwestycji i firm wykonawczych Kierownik Działu Obsługi Inwestycji, Zastępca Dyrektora Oddziału + m.michnik@vents-group.pl Jarosław Bruździński Specjalista ds.handlowych + j.bruzdzinski@vents-group.pl VENTS GROUP Sp. z o.o. - Poznań, ul. Czerwca r. Podane właściwości produktów zostały przedstawione w celach informacyjnych i nie stanowią oferty w myśl przepisów prawa handlowego. Vents Group Sp. z o.o. nie ponosi żadnej odpowiedzialności za błędy powstałe w procesie publikacji i zastrzega sobie prawo do zmiany parametrów technicznych z powodów konstrukcyjnych bądź handlowych bez uprzedzenia. * wersja w kolorze czarnym
