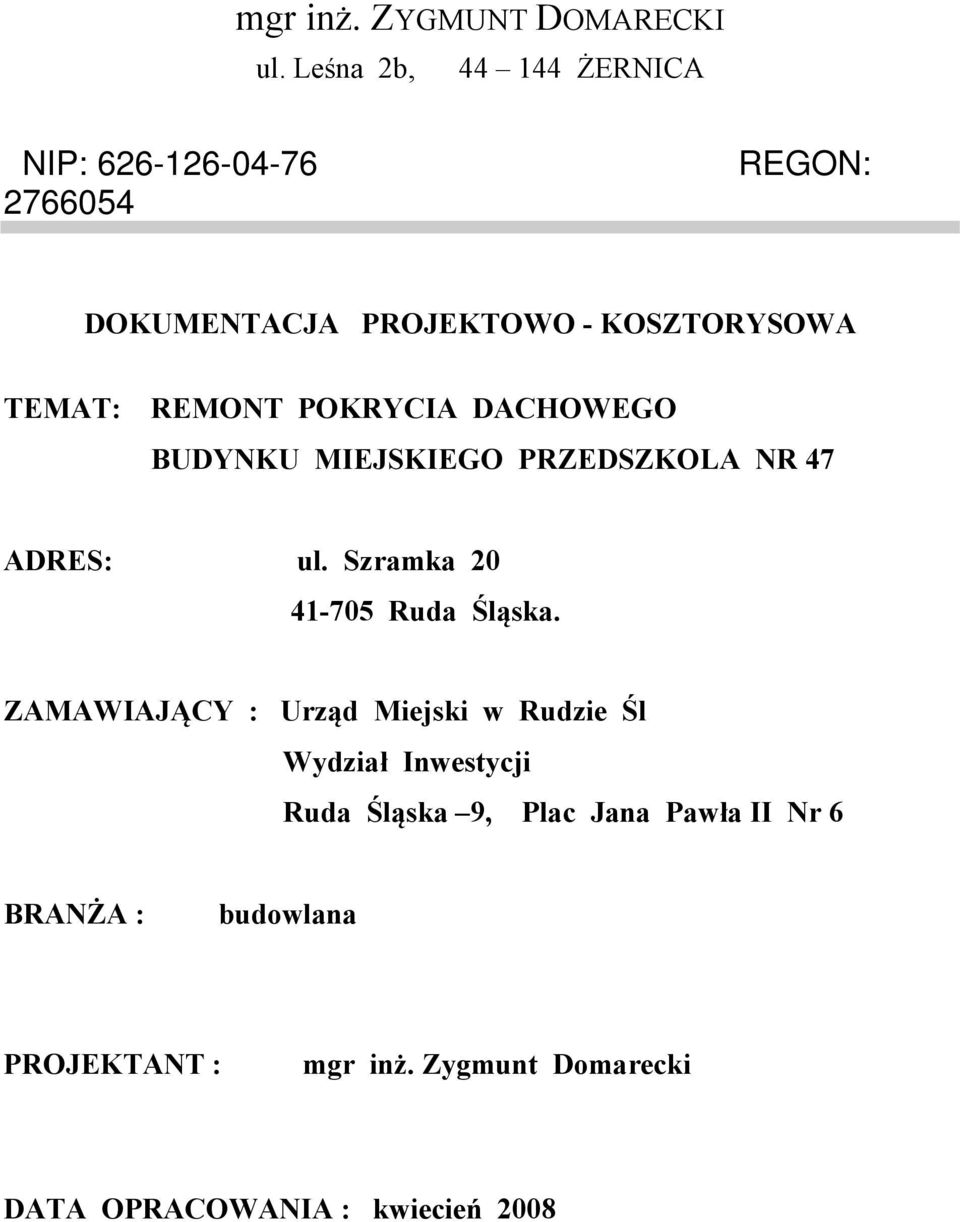

1 mgr inż. ZYGMUNT DOMARECKI ul. Leśna 2b, ŻERNICA NIP: REGON: DOKUMENTACJA PROJEKTOWO - KOSZTORYSOWA TEMAT: REMONT POKRYCIA DACHOWEGO BUDYNKU MIEJSKIEGO PRZEDSZKOLA NR 47 ADRES: ul. Szramka Ruda Śląska. ZAMAWIAJĄCY : Urząd Miejski w Rudzie Śl Wydział Inwestycji Ruda Śląska 9, Plac Jana Pawła II Nr 6 BRANŻA : budowlana PROJEKTANT : mgr inż. Zygmunt Domarecki DATA OPRACOWANIA : kwiecień 2008

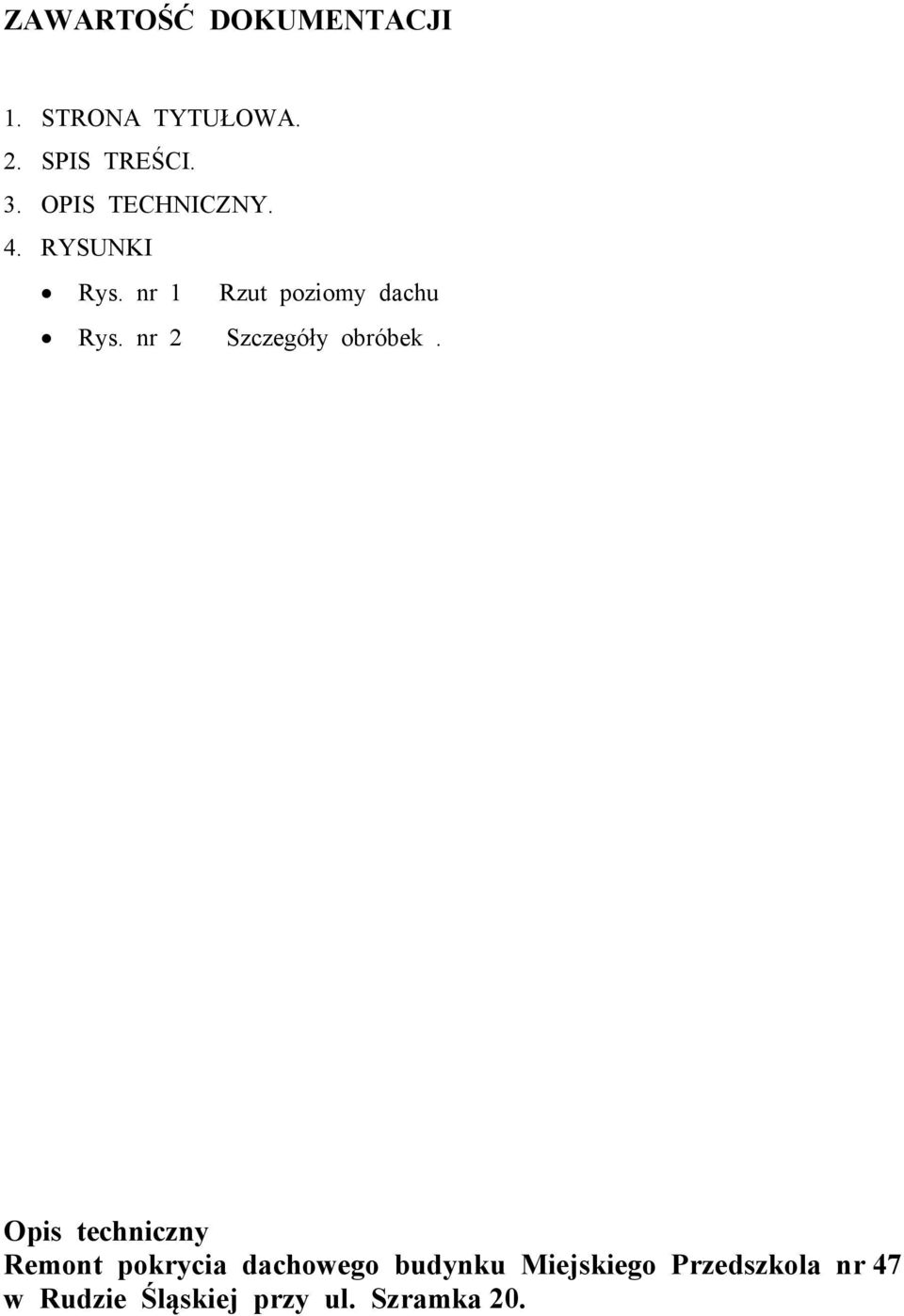

2 ZAWARTOŚĆ DOKUMENTACJI 1. STRONA TYTUŁOWA. 2. SPIS TREŚCI. 3. OPIS TECHNICZNY. 4. RYSUNKI Rys. nr 1 Rzut poziomy dachu Rys. nr 2 Szczegóły obróbek. Opis techniczny Remont pokrycia dachowego budynku Miejskiego Przedszkola nr 47 w Rudzie Śląskiej przy ul. Szramka 20.

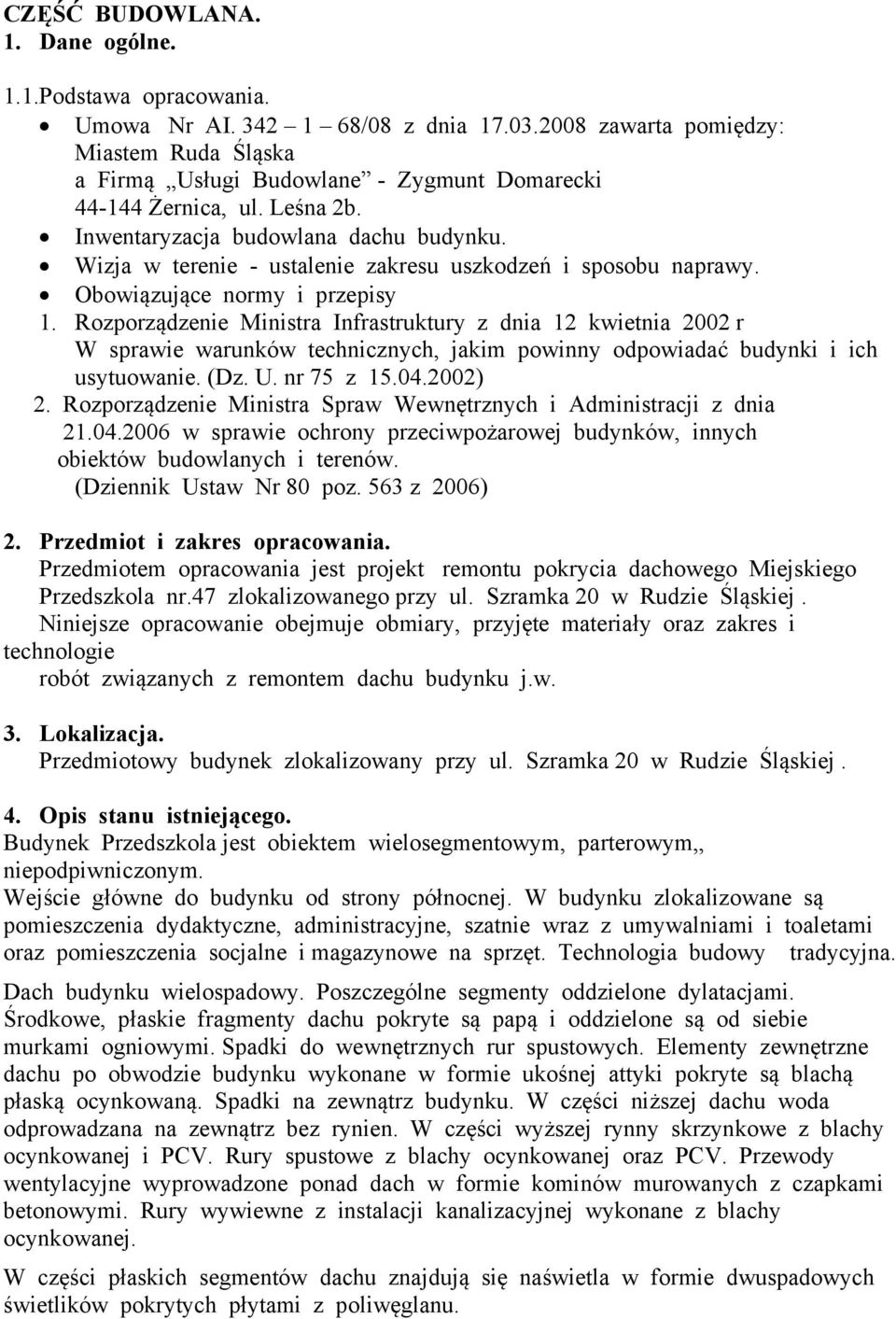

3 CZĘŚĆ BUDOWLANA. 1. Dane ogólne. 1.1.Podstawa opracowania. Umowa Nr AI /08 z dnia zawarta pomiędzy: Miastem Ruda Śląska a Firmą Usługi Budowlane - Zygmunt Domarecki Żernica, ul. Leśna 2b. Inwentaryzacja budowlana dachu budynku. Wizja w terenie - ustalenie zakresu uszkodzeń i sposobu naprawy. Obowiązujące normy i przepisy 1. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r W sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U. nr 75 z ) 2. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów. (Dziennik Ustaw Nr 80 poz. 563 z 2006) 2. Przedmiot i zakres opracowania. Przedmiotem opracowania jest projekt remontu pokrycia dachowego Miejskiego Przedszkola nr.47 zlokalizowanego przy ul. Szramka 20 w Rudzie Śląskiej. Niniejsze opracowanie obejmuje obmiary, przyjęte materiały oraz zakres i technologie robót związanych z remontem dachu budynku j.w. 3. Lokalizacja. Przedmiotowy budynek zlokalizowany przy ul. Szramka 20 w Rudzie Śląskiej. 4. Opis stanu istniejącego. Budynek Przedszkola jest obiektem wielosegmentowym, parterowym,, niepodpiwniczonym. Wejście główne do budynku od strony północnej. W budynku zlokalizowane są pomieszczenia dydaktyczne, administracyjne, szatnie wraz z umywalniami i toaletami oraz pomieszczenia socjalne i magazynowe na sprzęt. Technologia budowy tradycyjna. Dach budynku wielospadowy. Poszczególne segmenty oddzielone dylatacjami. Środkowe, płaskie fragmenty dachu pokryte są papą i oddzielone są od siebie murkami ogniowymi. Spadki do wewnętrznych rur spustowych. Elementy zewnętrzne dachu po obwodzie budynku wykonane w formie ukośnej attyki pokryte są blachą płaską ocynkowaną. Spadki na zewnątrz budynku. W części niższej dachu woda odprowadzana na zewnątrz bez rynien. W części wyższej rynny skrzynkowe z blachy ocynkowanej i PCV. Rury spustowe z blachy ocynkowanej oraz PCV. Przewody wentylacyjne wyprowadzone ponad dach w formie kominów murowanych z czapkami betonowymi. Rury wywiewne z instalacji kanalizacyjnej wykonane z blachy ocynkowanej. W części płaskich segmentów dachu znajdują się naświetla w formie dwuspadowych świetlików pokrytych płytami z poliwęglanu.

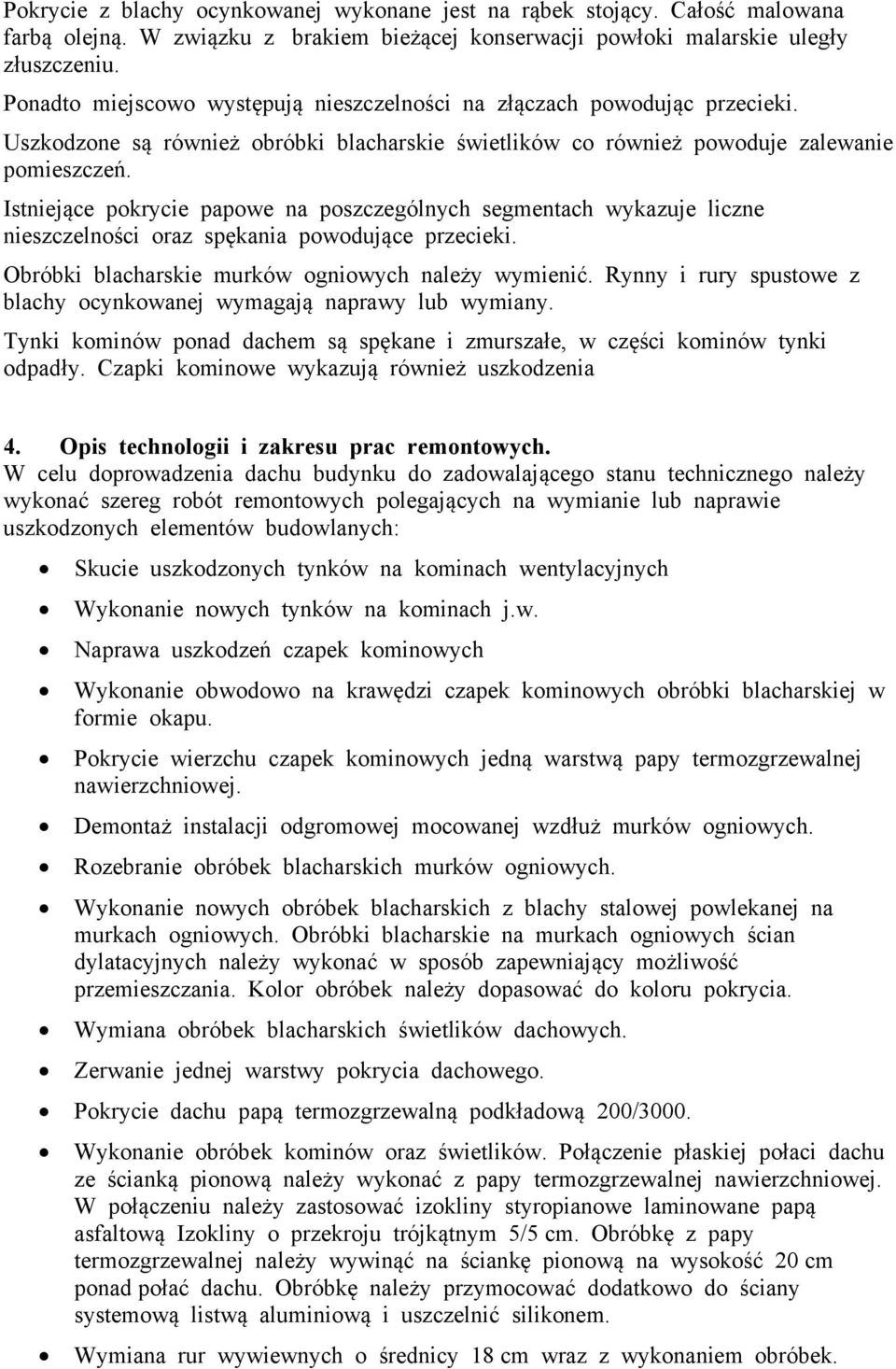

4 Pokrycie z blachy ocynkowanej wykonane jest na rąbek stojący. Całość malowana farbą olejną. W związku z brakiem bieżącej konserwacji powłoki malarskie uległy złuszczeniu. Ponadto miejscowo występują nieszczelności na złączach powodując przecieki. Uszkodzone są również obróbki blacharskie świetlików co również powoduje zalewanie pomieszczeń. Istniejące pokrycie papowe na poszczególnych segmentach wykazuje liczne nieszczelności oraz spękania powodujące przecieki. Obróbki blacharskie murków ogniowych należy wymienić. Rynny i rury spustowe z blachy ocynkowanej wymagają naprawy lub wymiany. Tynki kominów ponad dachem są spękane i zmurszałe, w części kominów tynki odpadły. Czapki kominowe wykazują również uszkodzenia 4. Opis technologii i zakresu prac remontowych. W celu doprowadzenia dachu budynku do zadowalającego stanu technicznego należy wykonać szereg robót remontowych polegających na wymianie lub naprawie uszkodzonych elementów budowlanych: Skucie uszkodzonych tynków na kominach wentylacyjnych Wykonanie nowych tynków na kominach j.w. Naprawa uszkodzeń czapek kominowych Wykonanie obwodowo na krawędzi czapek kominowych obróbki blacharskiej w formie okapu. Pokrycie wierzchu czapek kominowych jedną warstwą papy termozgrzewalnej nawierzchniowej. Demontaż instalacji odgromowej mocowanej wzdłuż murków ogniowych. Rozebranie obróbek blacharskich murków ogniowych. Wykonanie nowych obróbek blacharskich z blachy stalowej powlekanej na murkach ogniowych. Obróbki blacharskie na murkach ogniowych ścian dylatacyjnych należy wykonać w sposób zapewniający możliwość przemieszczania. Kolor obróbek należy dopasować do koloru pokrycia. Wymiana obróbek blacharskich świetlików dachowych. Zerwanie jednej warstwy pokrycia dachowego. Pokrycie dachu papą termozgrzewalną podkładową 200/3000. Wykonanie obróbek kominów oraz świetlików. Połączenie płaskiej połaci dachu ze ścianką pionową należy wykonać z papy termozgrzewalnej nawierzchniowej. W połączeniu należy zastosować izokliny styropianowe laminowane papą asfaltową Izokliny o przekroju trójkątnym 5/5 cm. Obróbkę z papy termozgrzewalnej należy wywinąć na ściankę pionową na wysokość 20 cm ponad połać dachu. Obróbkę należy przymocować dodatkowo do ściany systemową listwą aluminiową i uszczelnić silikonem. Wymiana rur wywiewnych o średnicy 18 cm wraz z wykonaniem obróbek.

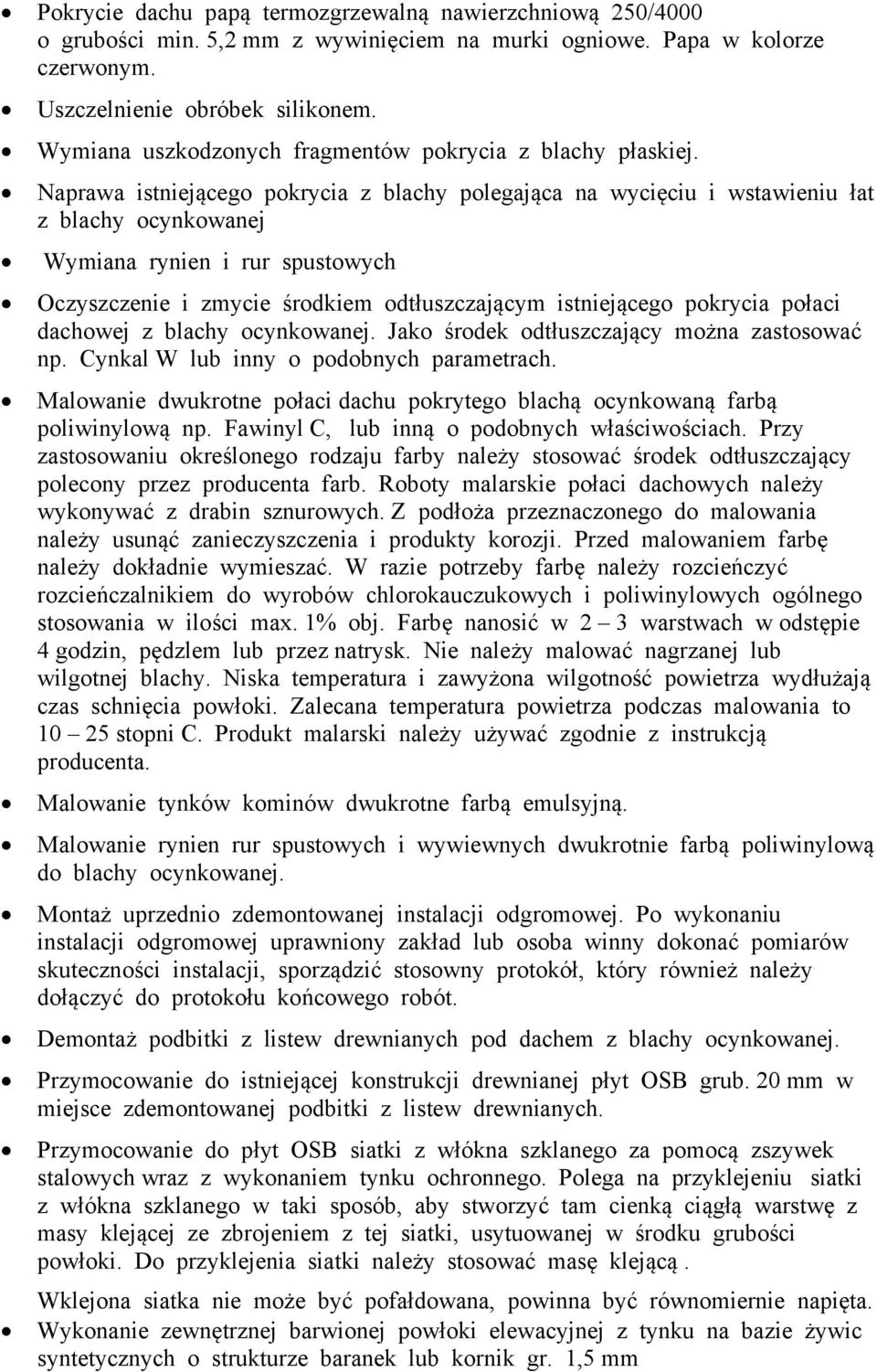

5 Pokrycie dachu papą termozgrzewalną nawierzchniową 250/4000 o grubości min. 5,2 mm z wywinięciem na murki ogniowe. Papa w kolorze czerwonym. Uszczelnienie obróbek silikonem. Wymiana uszkodzonych fragmentów pokrycia z blachy płaskiej. Naprawa istniejącego pokrycia z blachy polegająca na wycięciu i wstawieniu łat z blachy ocynkowanej Wymiana rynien i rur spustowych Oczyszczenie i zmycie środkiem odtłuszczającym istniejącego pokrycia połaci dachowej z blachy ocynkowanej. Jako środek odtłuszczający można zastosować np. Cynkal W lub inny o podobnych parametrach. Malowanie dwukrotne połaci dachu pokrytego blachą ocynkowaną farbą poliwinylową np. Fawinyl C, lub inną o podobnych właściwościach. Przy zastosowaniu określonego rodzaju farby należy stosować środek odtłuszczający polecony przez producenta farb. Roboty malarskie połaci dachowych należy wykonywać z drabin sznurowych. Z podłoża przeznaczonego do malowania należy usunąć zanieczyszczenia i produkty korozji. Przed malowaniem farbę należy dokładnie wymieszać. W razie potrzeby farbę należy rozcieńczyć rozcieńczalnikiem do wyrobów chlorokauczukowych i poliwinylowych ogólnego stosowania w ilości max. 1% obj. Farbę nanosić w 2 3 warstwach w odstępie 4 godzin, pędzlem lub przez natrysk. Nie należy malować nagrzanej lub wilgotnej blachy. Niska temperatura i zawyżona wilgotność powietrza wydłużają czas schnięcia powłoki. Zalecana temperatura powietrza podczas malowania to stopni C. Produkt malarski należy używać zgodnie z instrukcją producenta. Malowanie tynków kominów dwukrotne farbą emulsyjną. Malowanie rynien rur spustowych i wywiewnych dwukrotnie farbą poliwinylową do blachy ocynkowanej. Montaż uprzednio zdemontowanej instalacji odgromowej. Po wykonaniu instalacji odgromowej uprawniony zakład lub osoba winny dokonać pomiarów skuteczności instalacji, sporządzić stosowny protokół, który również należy dołączyć do protokołu końcowego robót. Demontaż podbitki z listew drewnianych pod dachem z blachy ocynkowanej. Przymocowanie do istniejącej konstrukcji drewnianej płyt OSB grub. 20 mm w miejsce zdemontowanej podbitki z listew drewnianych. Przymocowanie do płyt OSB siatki z włókna szklanego za pomocą zszywek stalowych wraz z wykonaniem tynku ochronnego. Polega na przyklejeniu siatki z włókna szklanego w taki sposób, aby stworzyć tam cienką ciągłą warstwę z masy klejącej ze zbrojeniem z tej siatki, usytuowanej w środku grubości powłoki. Do przyklejenia siatki należy stosować masę klejącą. Wklejona siatka nie może być pofałdowana, powinna być równomiernie napięta. Wykonanie zewnętrznej barwionej powłoki elewacyjnej z tynku na bazie żywic syntetycznych o strukturze baranek lub kornik gr. 1,5 mm

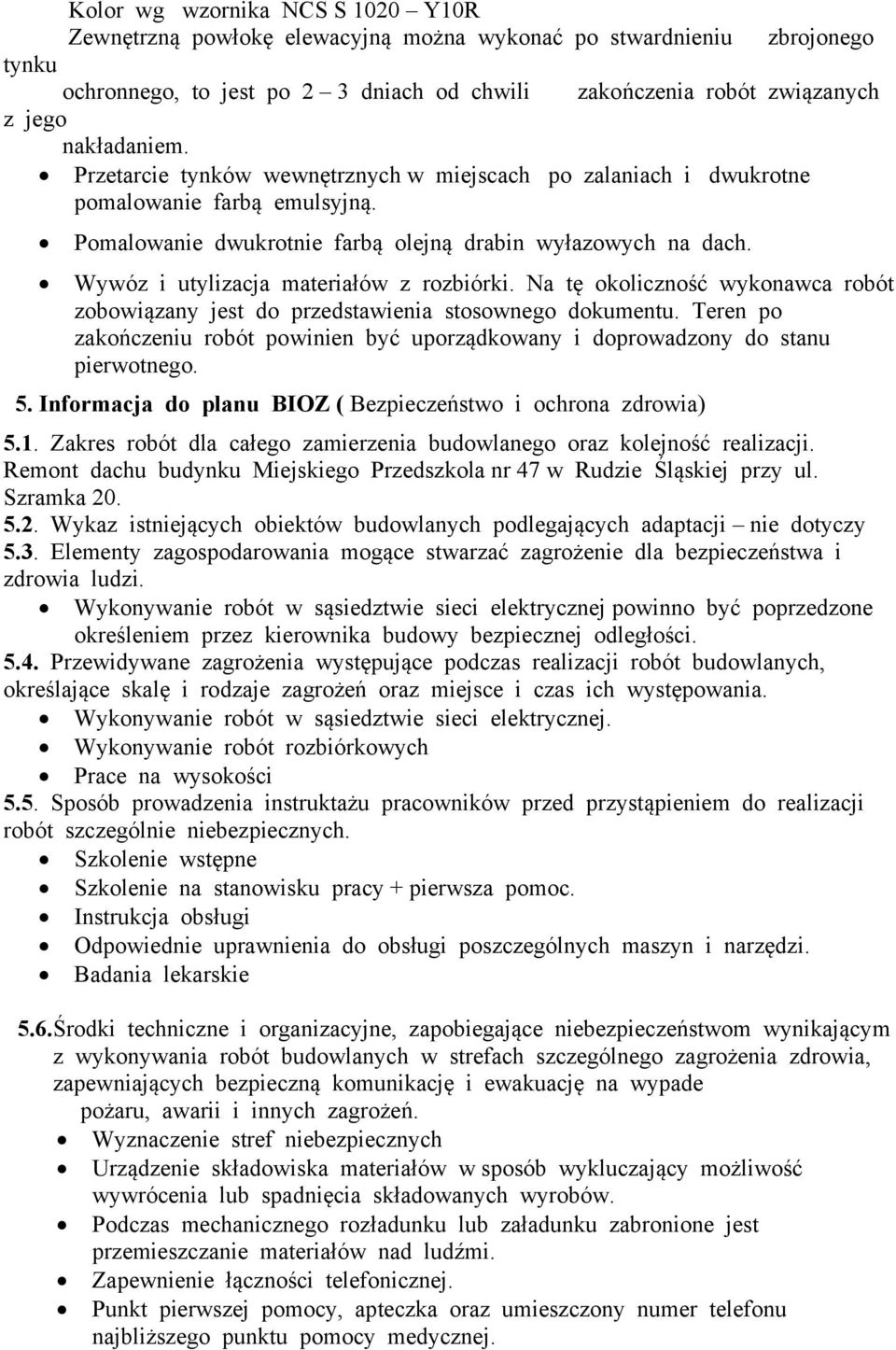

6 Kolor wg wzornika NCS S 1020 Y10R Zewnętrzną powłokę elewacyjną można wykonać po stwardnieniu zbrojonego tynku ochronnego, to jest po 2 3 dniach od chwili zakończenia robót związanych z jego nakładaniem. Przetarcie tynków wewnętrznych w miejscach po zalaniach i dwukrotne pomalowanie farbą emulsyjną. Pomalowanie dwukrotnie farbą olejną drabin wyłazowych na dach. Wywóz i utylizacja materiałów z rozbiórki. Na tę okoliczność wykonawca robót zobowiązany jest do przedstawienia stosownego dokumentu. Teren po zakończeniu robót powinien być uporządkowany i doprowadzony do stanu pierwotnego. 5. Informacja do planu BIOZ ( Bezpieczeństwo i ochrona zdrowia) 5.1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji. Remont dachu budynku Miejskiego Przedszkola nr 47 w Rudzie Śląskiej przy ul. Szramka Wykaz istniejących obiektów budowlanych podlegających adaptacji nie dotyczy 5.3. Elementy zagospodarowania mogące stwarzać zagrożenie dla bezpieczeństwa i zdrowia ludzi. Wykonywanie robót w sąsiedztwie sieci elektrycznej powinno być poprzedzone określeniem przez kierownika budowy bezpiecznej odległości Przewidywane zagrożenia występujące podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich występowania. Wykonywanie robót w sąsiedztwie sieci elektrycznej. Wykonywanie robót rozbiórkowych Prace na wysokości 5.5. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Szkolenie wstępne Szkolenie na stanowisku pracy + pierwsza pomoc. Instrukcja obsługi Odpowiednie uprawnienia do obsługi poszczególnych maszyn i narzędzi. Badania lekarskie 5.6.Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia, zapewniających bezpieczną komunikację i ewakuację na wypade pożaru, awarii i innych zagrożeń. Wyznaczenie stref niebezpiecznych Urządzenie składowiska materiałów w sposób wykluczający możliwość wywrócenia lub spadnięcia składowanych wyrobów. Podczas mechanicznego rozładunku lub załadunku zabronione jest przemieszczanie materiałów nad ludźmi. Zapewnienie łączności telefonicznej. Punkt pierwszej pomocy, apteczka oraz umieszczony numer telefonu najbliższego punktu pomocy medycznej.

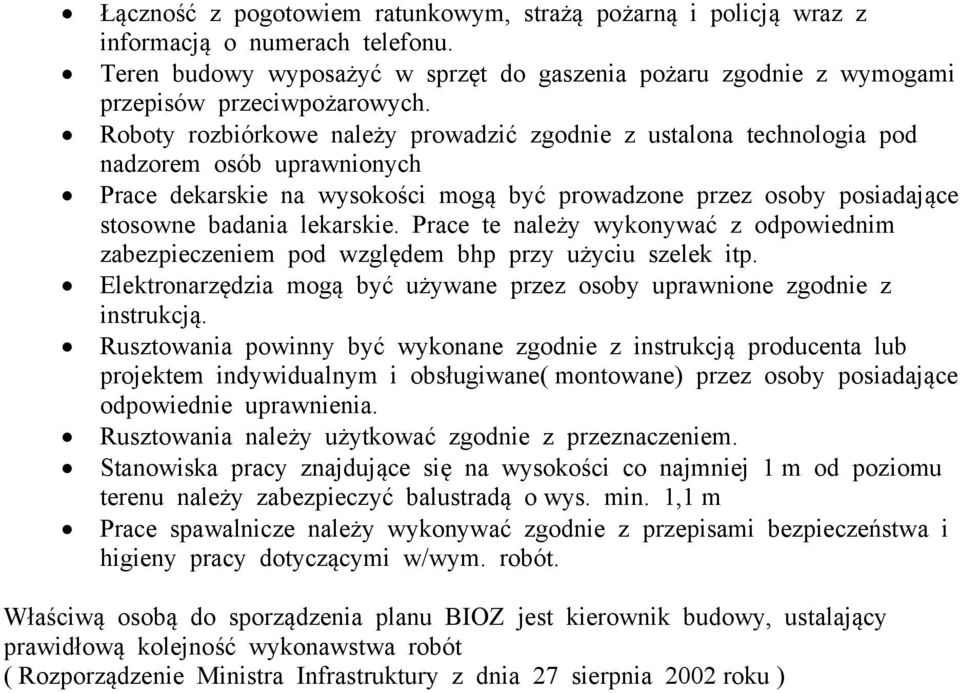

7 Łączność z pogotowiem ratunkowym, strażą pożarną i policją wraz z informacją o numerach telefonu. Teren budowy wyposażyć w sprzęt do gaszenia pożaru zgodnie z wymogami przepisów przeciwpożarowych. Roboty rozbiórkowe należy prowadzić zgodnie z ustalona technologia pod nadzorem osób uprawnionych Prace dekarskie na wysokości mogą być prowadzone przez osoby posiadające stosowne badania lekarskie. Prace te należy wykonywać z odpowiednim zabezpieczeniem pod względem bhp przy użyciu szelek itp. Elektronarzędzia mogą być używane przez osoby uprawnione zgodnie z instrukcją. Rusztowania powinny być wykonane zgodnie z instrukcją producenta lub projektem indywidualnym i obsługiwane( montowane) przez osoby posiadające odpowiednie uprawnienia. Rusztowania należy użytkować zgodnie z przeznaczeniem. Stanowiska pracy znajdujące się na wysokości co najmniej 1 m od poziomu terenu należy zabezpieczyć balustradą o wys. min. 1,1 m Prace spawalnicze należy wykonywać zgodnie z przepisami bezpieczeństwa i higieny pracy dotyczącymi w/wym. robót. Właściwą osobą do sporządzenia planu BIOZ jest kierownik budowy, ustalający prawidłową kolejność wykonawstwa robót ( Rozporządzenie Ministra Infrastruktury z dnia 27 sierpnia 2002 roku )
