OPIS TECHNICZNY DO PROJEKTU ARCHITEKTONICZNO-KONSTRUKCYJNEGO BUDYNKU ZAPLECZA STADIONU SPORTOWEGO

Wielkość: px

Rozpocząć pokaz od strony:

Download "OPIS TECHNICZNY DO PROJEKTU ARCHITEKTONICZNO-KONSTRUKCYJNEGO BUDYNKU ZAPLECZA STADIONU SPORTOWEGO"

Bożena Adamska
7 lat temu
Przeglądów:

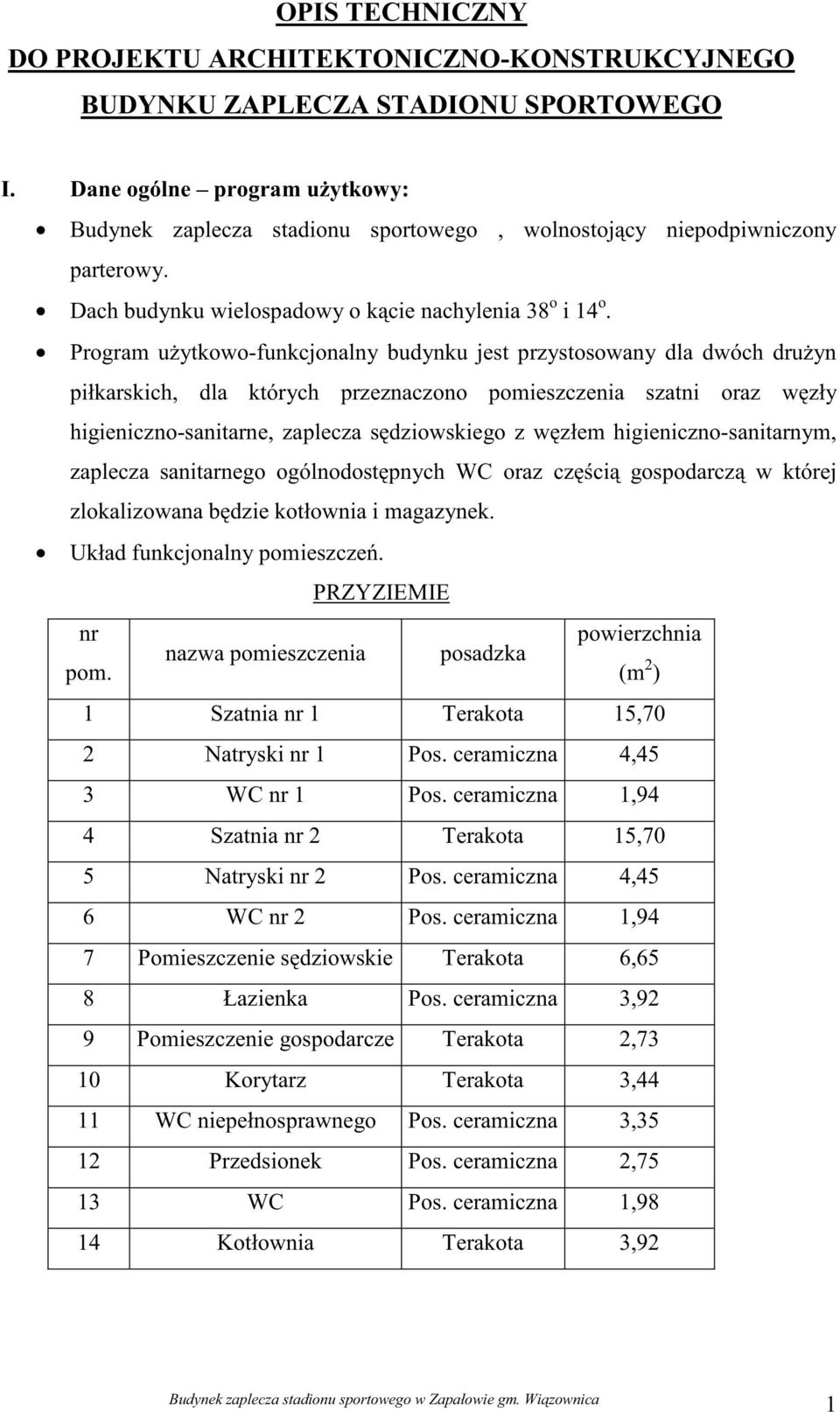

1 OPIS TECHNICZNY DO PROJEKTU ARCHITEKTONICZNO-KONSTRUKCYJNEGO BUDYNKU ZAPLECZA STADIONU SPORTOWEGO I. Dane ogólne program u ytkowy: Budynek zaplecza stadionu sportowego, wolnostoj cy niepodpiwniczony parterowy. Dach budynku wielospadowy o k cie nachylenia 38 o i 14 o. Program u ytkowo-funkcjonalny budynku jest przystosowany dla dwóch dru yn piłkarskich, dla których przeznaczono pomieszczenia szatni oraz w zły higieniczno-sanitarne, zaplecza s dziowskiego z w złem higieniczno-sanitarnym, zaplecza sanitarnego ogólnodost pnych WC oraz cz ci gospodarcz w której zlokalizowana b dzie kotłownia i magazynek. Układ funkcjonalny pomieszcze. PRZYZIEMIE nr powierzchnia nazwa pomieszczenia posadzka pom. (m 2 ) 1 Szatnia nr 1 Terakota 15,70 2 Natryski nr 1 Pos. ceramiczna 4,45 3 WC nr 1 Pos. ceramiczna 1,94 4 Szatnia nr 2 Terakota 15,70 5 Natryski nr 2 Pos. ceramiczna 4,45 6 WC nr 2 Pos. ceramiczna 1,94 7 Pomieszczenie s dziowskie Terakota 6,65 8 Łazienka Pos. ceramiczna 3,92 9 Pomieszczenie gospodarcze Terakota 2,73 10 Korytarz Terakota 3,44 11 WC niepełnosprawnego Pos. ceramiczna 3,35 12 Przedsionek Pos. ceramiczna 2,75 13 WC Pos. ceramiczna 1,98 14 Kotłownia Terakota 3,92 Budynek zaplecza stadionu sportowego w Zapałowie gm. Wi zownica 1

Program u ytkowo-funkcjonalny budynku jest przystosowany dla dwóch dru yn piłkarskich, dla których przeznaczono pomieszczenia szatni oraz w zły higieniczno-sanitarne, zaplecza s dziowskiego z w złem

2 II. PODSTAWOWE DANE GABARYTOWE: Powierzchnia zabudowy: - 94,97 m 2 Powierzchnia u ytkowa - 72,92 m 2 Kubatura - 422,10 m 3 Wysoko budynku - 5,96 m Szeroko elewacji frontowej - 8,15 m Długo - 13,95 m III. WARUNKI LOKALIZACYJNE: Poziom zwierciadła wody gruntowej znajduje si poni ej poziomu posadowienia fundamentów tj. min. 1,50 m poni ej poziomu podłogi przyziemia. Gł boko przemarzania gruntu hz = 1,0 m Do oblicze fundamentów przyj to parametry geotechniczne dla rednio spoistych glin piaszczystych w stanie plastycznym. Obci enie niegiem strefa III, obci enie wiatrem strefa I IV. DANE KONSTRUCKYJNO - MATERIAŁOWE: 1) KONSTRUKCJA murowana o stropach z belek drewnianych w układzie poprzecznym. 2) FUNDAMENTY - Ławy fundamentowe wylewane na mokro elbetowe z betonu wirowego klasy C16/20 (B20), wysoko 30 cm, szeroko 50 cm i 40 cm ławy zewn trzne, - Pod ławami i stop - chudy beton gr. 10 cm. - ciany fundamentowe murowanie z bloczków betonowych gr. 25 cm. 3) CIANY ZEWN TRZNE - Przyziemie : bloczki z betonu komórkowego SIPOREX odmiany 500 gr. 25 cm ocieplone styropianem EPS 70 gr. 10 cm tynk cienkowarstwowy. 4) CIANY WEWN TRZNE - Przyziemie: bloczki z betonu komórkowego SIPOREX odmiany 500 gr. 25 cm i 12 cm, cianki gr. 6 cm wykonane z cegły pełnej zwykłej klasy 150. Budynek zaplecza stadionu sportowego w Zapałowie gm. Wi zownica 2

Gł boko przemarzania gruntu hz = 1,0 m Do oblicze fundamentów przyj to parametry geotechniczne dla rednio spoistych glin piaszczystych w stanie plastycznym.

3 5) KOMINY - Przewody wentylacyjne 14x14 cm i 20x14 cm z cegły pełnej, przewody spalinowe 20x14 cm z cegły pełnej zwykłej klasy 150. Dost p do kominów stopnie i ławy kominiarskie. 6) STROP Nad przyziemiem strop drewniany z belek 20x20 cm obudowany deskami gr. 2 cm i wypełniony wełn mineraln gr. 20 cm. Jako wyko czenie stropu projektuje si wykonanie stropu podwieszonego z płyt gipsowo-kartonowymi na ruszcie metalowym. 7) NADPRO A elbetowe monolityczne wylewane na mokro, nad typowymi drzwiami o szer. 1,00 nadpro a Kleina ceglane o zbrojonych spoinach. 8) DACH - wielospadowy o k cie nachylenia 38 o i 14 o - dach o konstrukcji drewnianej wi zara j tkowego opartego na drewnianych murłatach, konstrukcja dachu zabezpieczona rodkami grzybo i ognioodpornymi - pokrycie dachu blacha blachodachówka powlekana w kolorze br zu, - rynny i rury spustowe z PCV w kolorze br zu, - obróbki blacharskie z blachy powlekanej. 9) IZOLACJE Przeciwwilgociowa: - pozioma cian fundamentowych i podłóg 2x papa termozgrzewalna - pionowa cian fundamentowych i obustronnie abizol R+P. Termiczna: - strop nad przyziemiem : wełna mineralna gr. 20 cm, - ocieplenie cian zewn trznych: styropian EPS gr. 10 cm - ocieplenie cian fundamentowych polistyren ekstradowany XPS styrodur gr. 5 cm - ocieplenie posadzki przyziemia polistyren ekstradowany XPS styrodur gr. 10 cm Folia paroprzepuszczalna:- nad krokwiami w dachu folia o wysokiej przepuszczalno ci. Paroszczelna: - folia polietylenowa w stropie nad przyziemiem. V. WYKO CZENIE WEWN TRZNE: - posadzki: wg zestawienia na rysunkach Budynek zaplecza stadionu sportowego w Zapałowie gm. Wi zownica 3

Jako wyko czenie stropu projektuje si wykonanie stropu podwieszonego z płyt gipsowo-kartonowymi na ruszcie metalowym. 7) NADPRO A elbetowe monolityczne wylewane na mokro, nad typowymi drzwiami o szer.

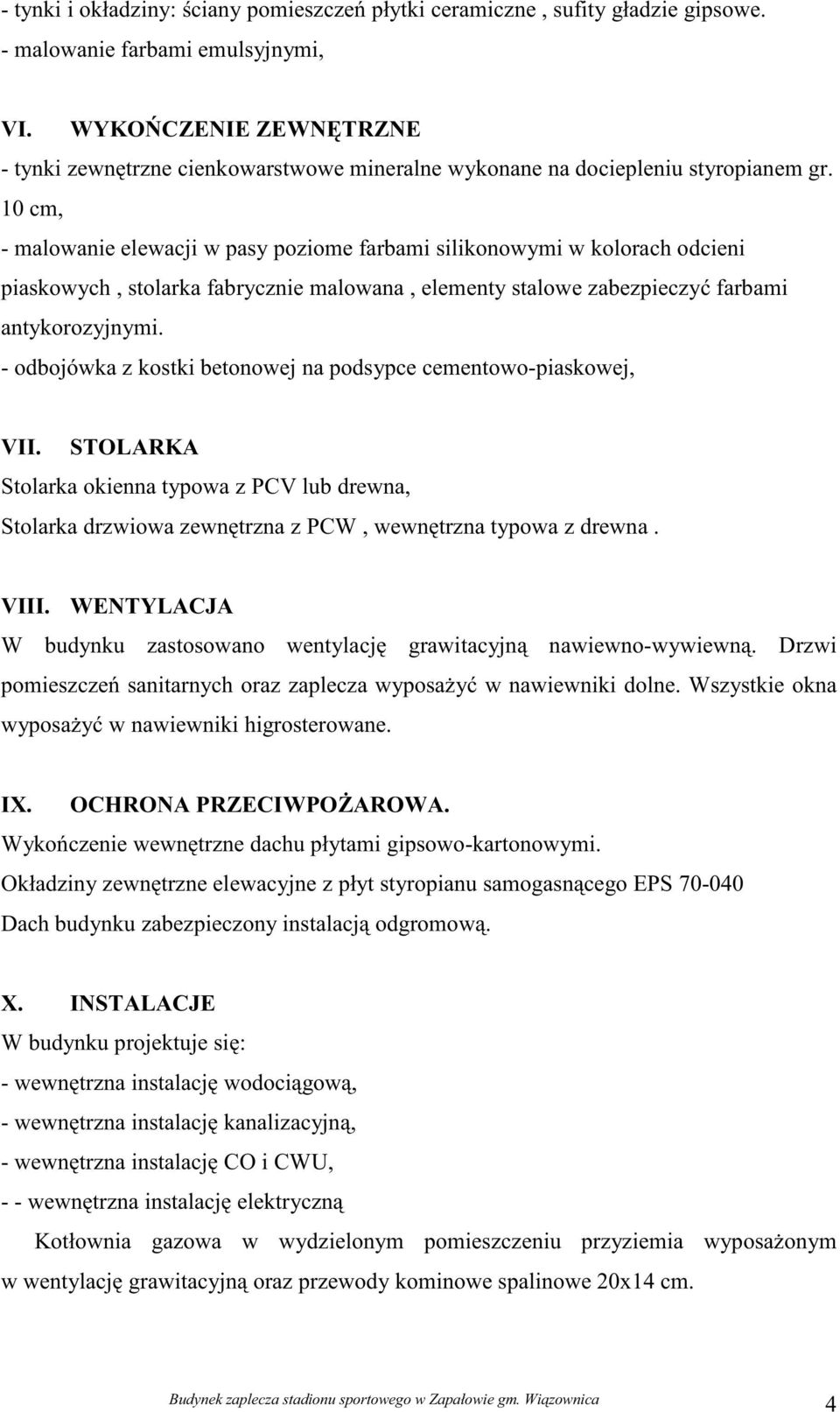

4 - tynki i okładziny: ciany pomieszcze płytki ceramiczne, sufity gładzie gipsowe. - malowanie farbami emulsyjnymi, VI. WYKO CZENIE ZEWN TRZNE - tynki zewn trzne cienkowarstwowe mineralne wykonane na dociepleniu styropianem gr. 10 cm, - malowanie elewacji w pasy poziome farbami silikonowymi w kolorach odcieni piaskowych, stolarka fabrycznie malowana, elementy stalowe zabezpieczy farbami antykorozyjnymi. - odbojówka z kostki betonowej na podsypce cementowo-piaskowej, VII. STOLARKA Stolarka okienna typowa z PCV lub drewna, Stolarka drzwiowa zewn trzna z PCW, wewn trzna typowa z drewna. VIII. WENTYLACJA W budynku zastosowano wentylacj grawitacyjn nawiewno-wywiewn. Drzwi pomieszcze sanitarnych oraz zaplecza wyposa y w nawiewniki dolne. Wszystkie okna wyposa y w nawiewniki higrosterowane. IX. OCHRONA PRZECIWPO AROWA. Wyko czenie wewn trzne dachu płytami gipsowo-kartonowymi. Okładziny zewn trzne elewacyjne z płyt styropianu samogasn cego EPS Dach budynku zabezpieczony instalacj odgromow. X. INSTALACJE W budynku projektuje si : - wewn trzna instalacj wodoci gow, - wewn trzna instalacj kanalizacyjn, - wewn trzna instalacj CO i CWU, - - wewn trzna instalacj elektryczn Kotłownia gazowa w wydzielonym pomieszczeniu przyziemia wyposa onym w wentylacj grawitacyjn oraz przewody kominowe spalinowe 20x14 cm. Budynek zaplecza stadionu sportowego w Zapałowie gm. Wi zownica 4

10 cm, - malowanie elewacji w pasy poziome farbami silikonowymi w kolorach odcieni piaskowych, stolarka fabrycznie malowana, elementy stalowe zabezpieczy farbami antykorozyjnymi.

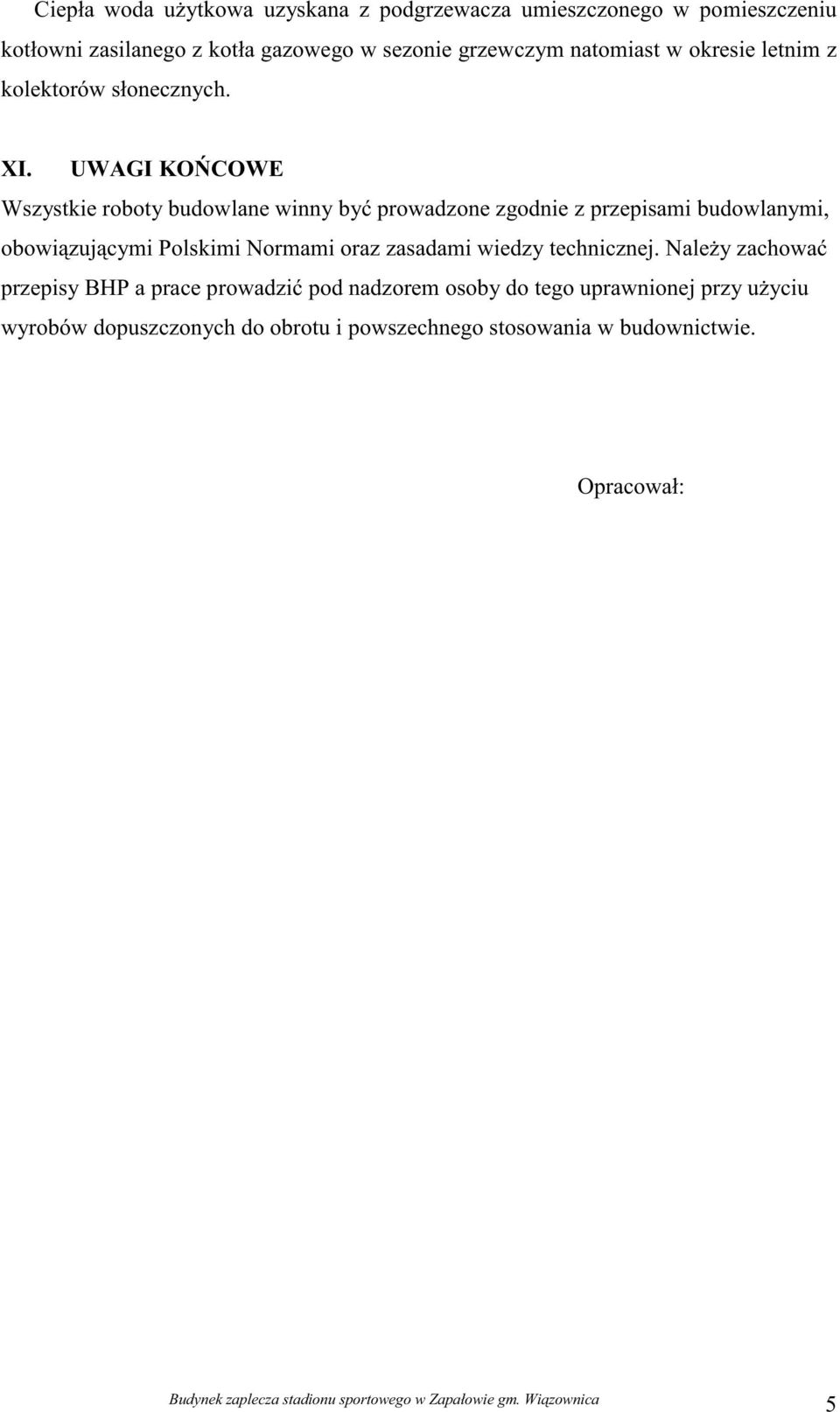

5 Ciepła woda u ytkowa uzyskana z podgrzewacza umieszczonego w pomieszczeniu kotłowni zasilanego z kotła gazowego w sezonie grzewczym natomiast w okresie letnim z kolektorów słonecznych. XI. UWAGI KO COWE Wszystkie roboty budowlane winny by prowadzone zgodnie z przepisami budowlanymi, obowi zuj cymi Polskimi Normami oraz zasadami wiedzy technicznej. Nale y zachowa przepisy BHP a prace prowadzi pod nadzorem osoby do tego uprawnionej przy u yciu wyrobów dopuszczonych do obrotu i powszechnego stosowania w budownictwie. Opracował: Budynek zaplecza stadionu sportowego w Zapałowie gm. Wi zownica 5

UWAGI KO COWE Wszystkie roboty budowlane winny by prowadzone zgodnie z przepisami budowlanymi, obowi zuj cymi Polskimi Normami oraz zasadami wiedzy
