TEMAT: CZUŁOŚĆ CZUJNIKA INDUKCYJNEGO DLA RÓŻNYCH MATERIAŁÓW

Transkrypt

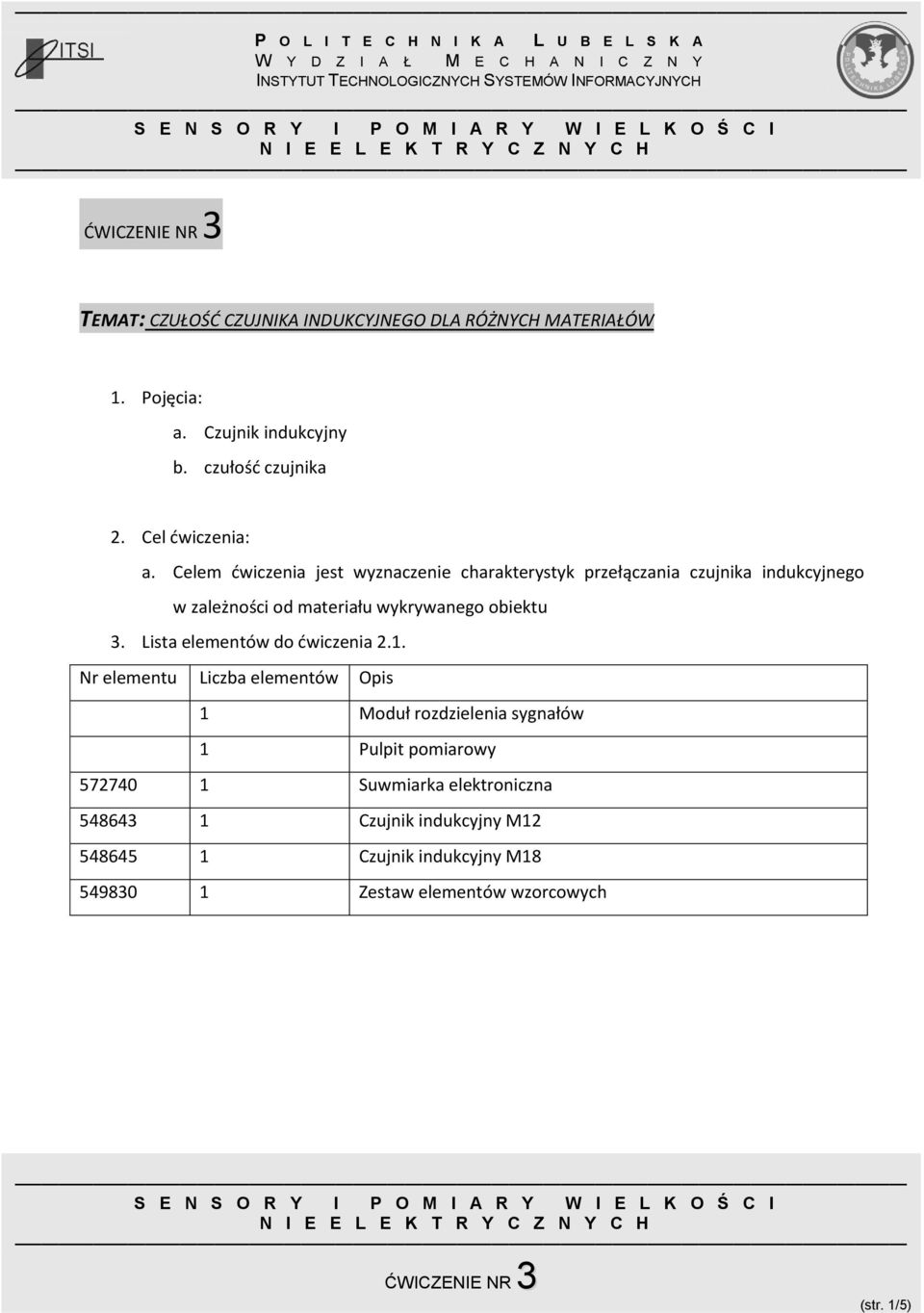

1 ĆWICZENIE NR TEMAT: CZUŁOŚĆ CZUJNIKA INDUKCYJNEGO DLA RÓŻNYCH MATERIAŁÓW. Pojęcia: a. Czujnik indukcyjny b. czułość czujnika. Cel ćwiczenia: a. Celem ćwiczenia jest wyznaczenie charakterystyk przełączania czujnika indukcyjnego w zależności od materiału wykrywanego obiektu. Lista elementów do ćwiczenia.. Nr elementu Liczba elementów Opis Moduł rozdzielenia sygnałów Pulpit pomiarowy Suwmiarka elektroniczna Czujnik indukcyjny M Czujnik indukcyjny M Zestaw elementów wzorcowych ĆWICZENIE NR (str. /5)

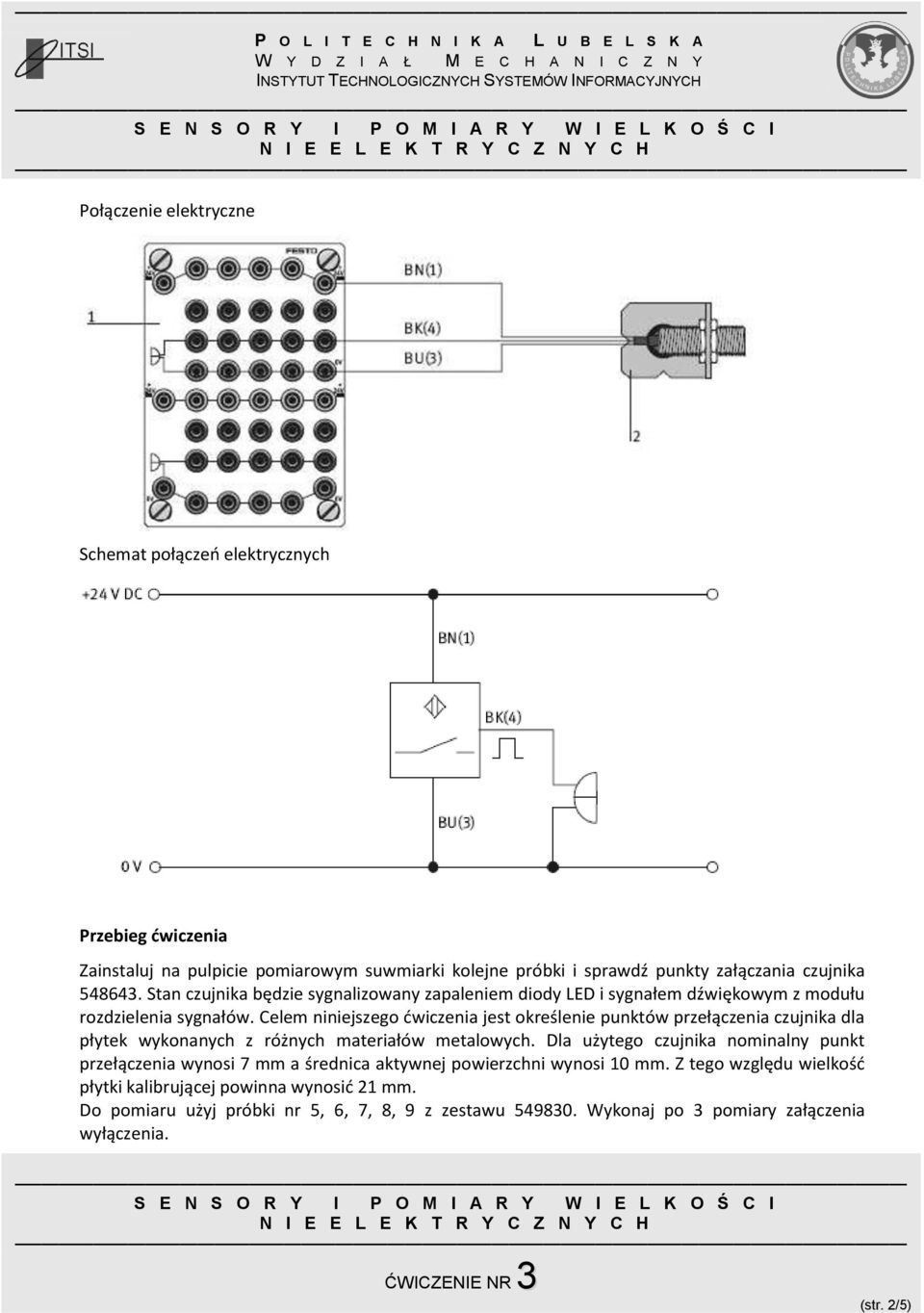

2 Połączenie elektryczne Schemat połączeń elektrycznych Przebieg ćwiczenia Zainstaluj na pulpicie pomiarowym suwmiarki kolejne próbki i sprawdź punkty załączania czujnika Stan czujnika będzie sygnalizowany zapaleniem diody LED i sygnałem dźwiękowym z modułu rozdzielenia sygnałów. Celem niniejszego ćwiczenia jest określenie punktów przełączenia czujnika dla płytek wykonanych z różnych materiałów metalowych. Dla użytego czujnika nominalny punkt przełączenia wynosi 7 mm a średnica aktywnej powierzchni wynosi 0 mm. Z tego względu wielkość płytki kalibrującej powinna wynosić mm. Do pomiaru użyj próbki nr 5, 6, 7, 8, 9 z zestawu Wykonaj po pomiary załączenia wyłączenia. ĆWICZENIE NR (str. /5)

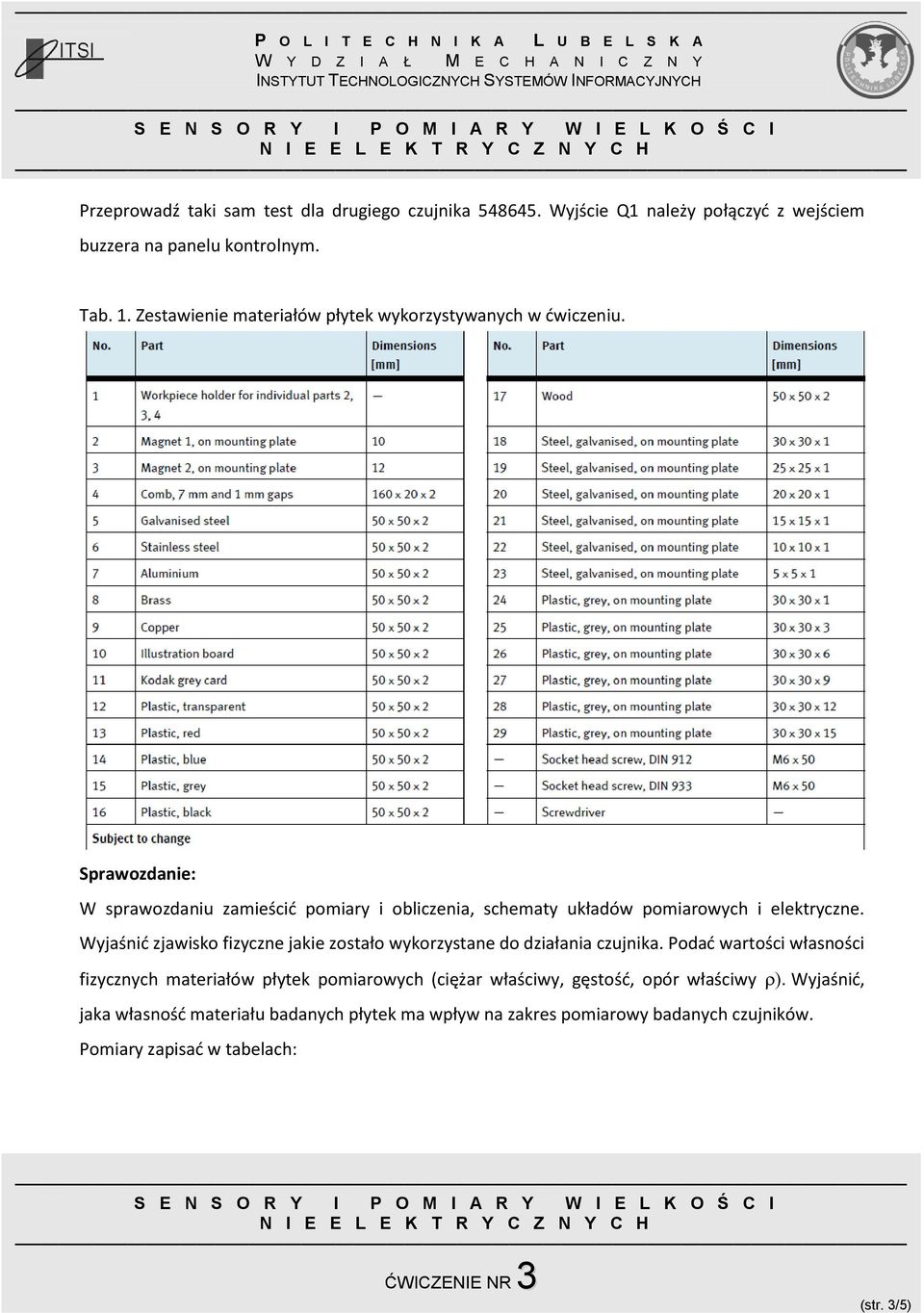

3 Przeprowadź taki sam test dla drugiego czujnika Wyjście Q należy połączyć z wejściem buzzera na panelu kontrolnym. Tab.. Zestawienie materiałów płytek wykorzystywanych w ćwiczeniu. Sprawozdanie: W sprawozdaniu zamieścić pomiary i obliczenia, schematy układów pomiarowych i elektryczne. Wyjaśnić zjawisko fizyczne jakie zostało wykorzystane do działania czujnika. Podać wartości własności fizycznych materiałów płytek pomiarowych (ciężar właściwy, gęstość, opór właściwy Wyjaśnić, jaka własność materiału badanych płytek ma wpływ na zakres pomiarowy badanych czujników. Pomiary zapisać w tabelach: ĆWICZENIE NR (str. /5)

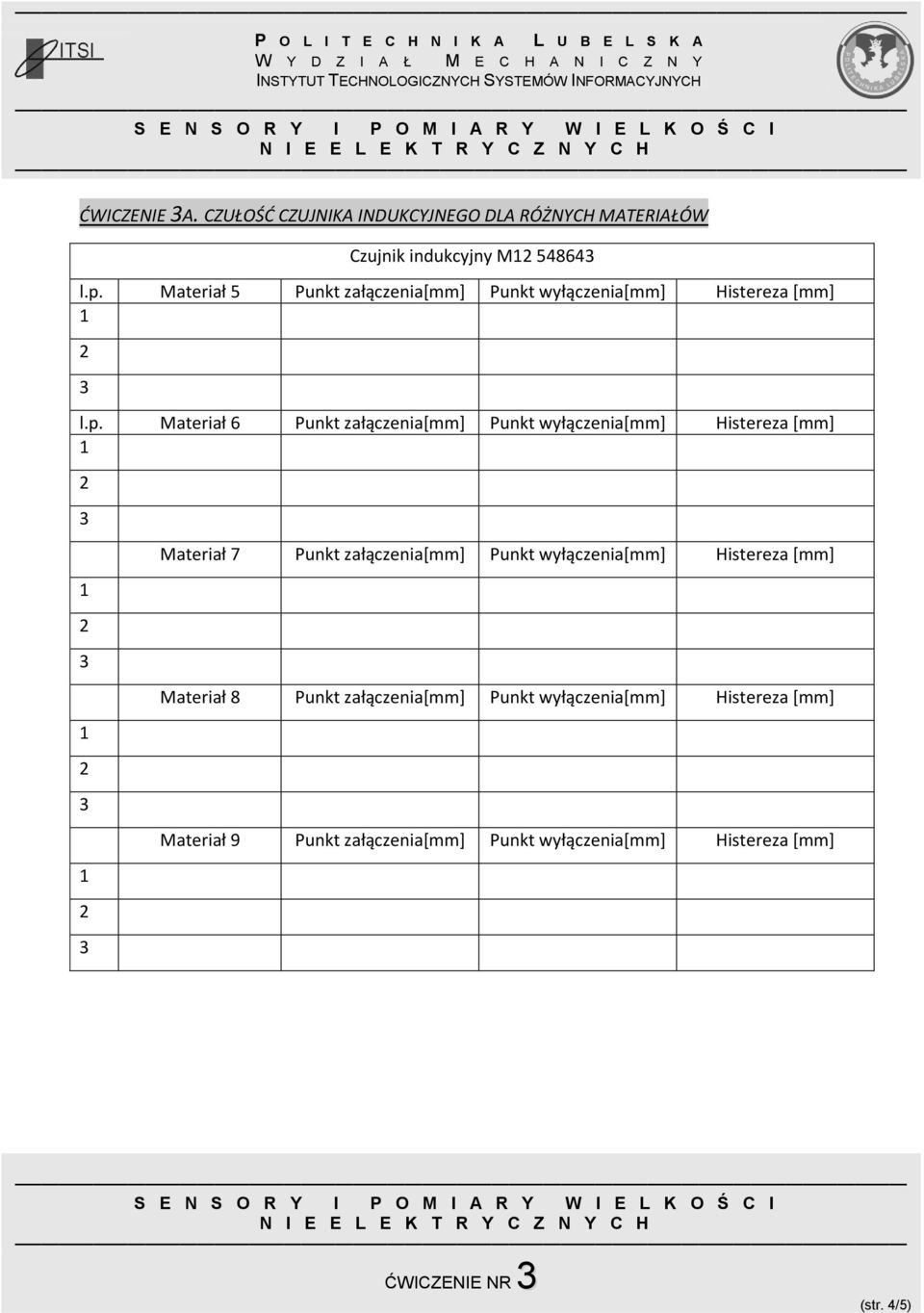

4 ĆWICZENIE A. CZUŁOŚĆ CZUJNIKA INDUKCYJNEGO DLA RÓŻNYCH MATERIAŁÓW Czujnik indukcyjny M l.p. Materiał 5 Punkt załączenia[mm] Punkt wyłączenia[mm] Histereza [mm] l.p. Materiał 6 Punkt załączenia[mm] Punkt wyłączenia[mm] Histereza [mm] Materiał 7 Punkt załączenia[mm] Punkt wyłączenia[mm] Histereza [mm] Materiał 8 Punkt załączenia[mm] Punkt wyłączenia[mm] Histereza [mm] Materiał 9 Punkt załączenia[mm] Punkt wyłączenia[mm] Histereza [mm] ĆWICZENIE NR (str. 4/5)

5 ĆWICZENIE B. CZUŁOŚĆ CZUJNIKA INDUKCYJNEGO DLA RÓŻNYCH MATERIAŁÓW Czujnik indukcyjny M l.p. Materiał 5 Punkt załączenia[mm] Punkt wyłączenia[mm] Histereza [mm] l.p. Materiał 6 Punkt załączenia[mm] Punkt wyłączenia[mm] Histereza [mm] Materiał 7 Punkt załączenia[mm] Punkt wyłączenia[mm] Histereza [mm] Materiał 8 Punkt załączenia[mm] Punkt wyłączenia[mm] Histereza [mm] Materiał 9 Punkt załączenia[mm] Punkt wyłączenia[mm] Histereza [mm] ĆWICZENIE NR (str. 5/5)
