1 HL Syfony Urządzenia myjące

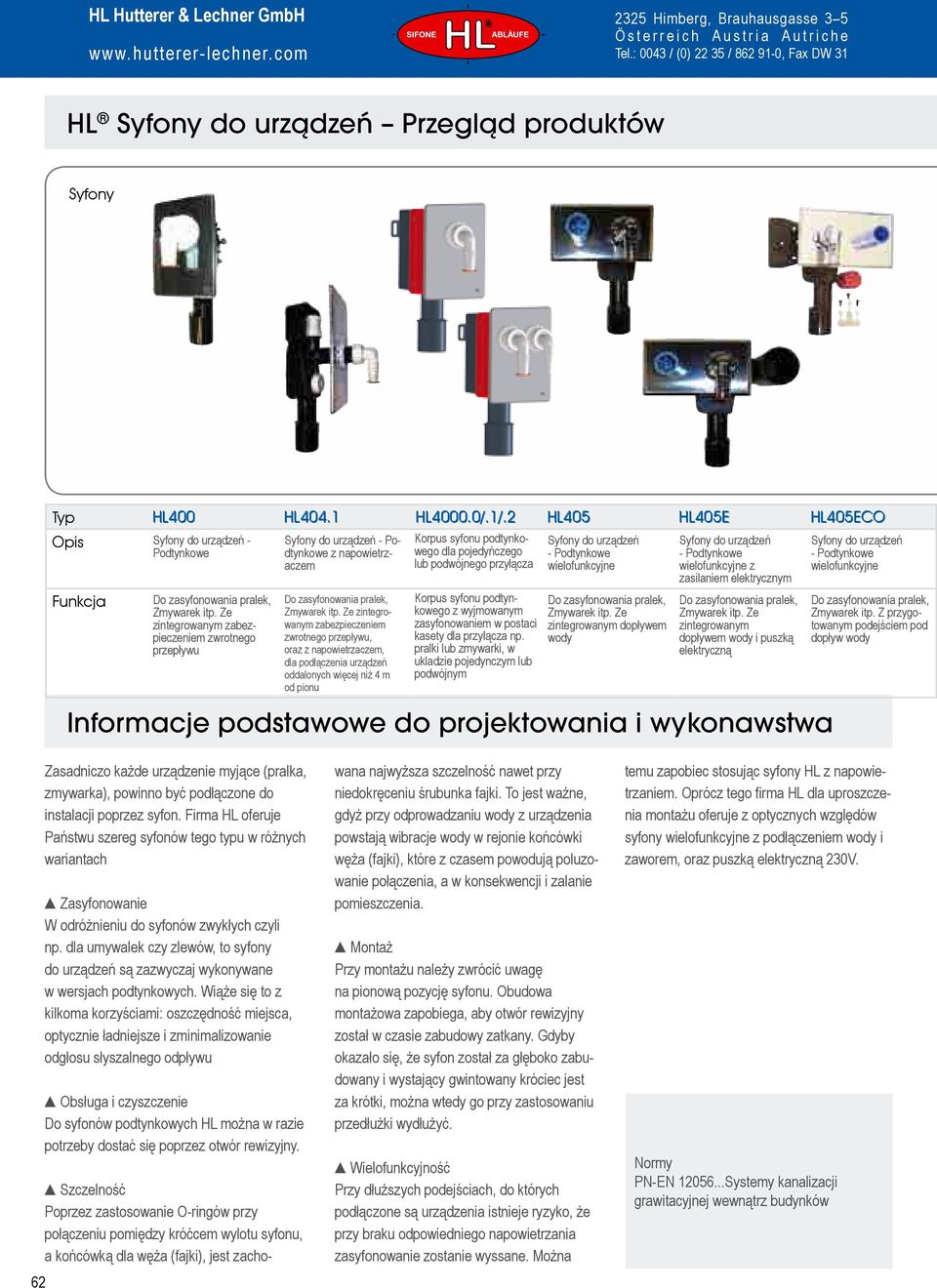

2 EAN HL Syfony do urządzeń Przegląd produktów Syfony Typ HL400 HL404.1 HL4000.0/.1/.2 HL405 HL405E HL405ECO Opis Syfony do urządzeń - Podtynkowe Funkcja Zmywarek itp. Ze zintegrowanym zabezpieczeniem zwrotnego przepływu Syfony do urządzeń - Podtynkowe z napowietrzaczem Zmywarek itp. Ze zintegrowanym zabezpieczeniem zwrotnego przepływu, oraz z napowietrzaczem, dla podłączenia urządzeń oddalonych więcej niż 4 m od pionu Korpus syfonu podtynkowego dla pojedyńczego lub podwójnego przyłącza Korpus syfonu podtynkowego z wyjmowanym zasyfonowaniem w postaci kasety dla przyłącza np. pralki lub zmywarki, w ukladzie pojedynczym lub podwójnym Syfony do urządzeń - Podtynkowe wielofunkcyjne Zmywarek itp. Ze zintegrowanym dopływem Syfony do urządzeń - Podtynkowe wielofunkcyjne z zasilaniem elektrycznym Zmywarek itp. Ze zintegrowanym dopływem i puszką elektryczną podstawowe do projektowania i wykonawstwa Syfony do urządzeń - Podtynkowe wielofunkcyjne Zmywarek itp. Z przygotowanym podejściem pod dopływ 62 Zasadniczo każde urządzenie myjące (pralka, zmywarka), powinno być podłączone do instalacji poprzez syfon. Firma HL oferuje Państwu szereg syfonów tego typu w różnych wariantach Zasyfonowanie W odróżnieniu do syfonów zwykłych czyli np. dla umywalek czy zlewów, to syfony do urządzeń są zazwyczaj wykonywane w wersjach podtynkowych. Wiąże się to z kilkoma korzyściami: oszczędność miejsca, optycznie ładniejsze i zminimalizowanie odgłosu słyszalnego odpływu Obsługa i czyszczenie Do syfonów podtynkowych HL można w razie potrzeby dostać się poprzez otwór rewizyjny. Szczelność Poprzez zastosowanie O-ringów przy połączeniu pomiędzy króćcem wylotu syfonu, a końcówką dla węża (fajki), jest zachowana najwyższa szczelność nawet przy niedokręceniu śrubunka fajki. To jest ważne, gdyż przy odprowadzaniu z urządzenia powstają wibracje w rejonie końcówki węża (fajki), które z czasem powodują poluzowanie połączenia, a w konsekwencji i zalanie pomieszczenia. Montaż Przy montażu należy zwrócić uwagę na pionową pozycję syfonu. Obudowa montażowa zapobiega, aby otwór rewizyjny został w czasie zabudowy zatkany. Gdyby okazało się, że syfon został za głęboko zabudowany i wystający gwintowany króciec jest za krótki, można wtedy go przy zastosowaniu przedłużki wydłużyć. Wielofunkcyjność Przy dłuższych podejściach, do których podłączone są urządzenia istnieje ryzyko, że przy braku odpowiedniego napowietrzania zasyfonowanie zostanie wyssane. Można temu zapobiec stosując syfony HL z napowietrzaniem. Oprócz tego firma HL dla uproszczenia montażu oferuje z optycznych względów syfony wielofunkcyjne z podłączeniem i zaworem, oraz puszką elektryczną 230V. Normy PN-EN Systemy kanalizacji grawitacyjnej wewnątrz budynków

3 HL Syfony do urządzeń Przegląd produktów Syfony HL406 HL406.2 HL406E HL410 HL440 Syfony do urządzeń - Podtynkowe Syfony do urządzeń - Podtynkowe Syfony do urządzeń natynkowe wielofunkcyjne wielofunkcyjne Zmywarek itp. Ze zintegrowanym dopływem, zaworem, zabezpieczeniem zwrotnym i napowietrzaczem Zmywarek itp. Ze zintegrowanym dopływem, 2 zaworami, zabezpieczeniem zwrotnym i napowietrzaczem Syfony podtynkowe do urządzeń wielofunkcyjne z podłączeniem elektrycznym Zmywarek itp. Ze zintegrowanym dopływem, 2 zaworami, zabezpieczeniem zwrotnym, napowietrzaczem i puszką elektryczną zmywarek itp. do montażu natynkowego Syfony podtynkowe do urządzeń z mechaniczną blokadą antyzapachową zmywarek itp. dla małej głębokości zabudowy Dodatki Typ HL2 HL2.1.2 HL420 HL421 Z podwójnym podłączeniem i zabezpieczeniem Podwójne podłączenie do pralki z zaworem zwrotnym Kolanko podłączeniowe Kolanko podłączeniowe Przedłużka z gwintem Przedłużka z gwintem zwrotnym i napowietrzaczem Funkcja Do podłączenia dwóch urządzeń do jednego syfonu, stosowane przy rozwiązaniu powstałego problemu Zapobiega opróżnieniu, przez zassanie, węża podłączeniowego urządzenia Do połączenia pomiędzy syfonem urządzenia, a wężem odpływowym Do polączenia pomiędzy syfonem, a cienkim wężem odpływowym 8-13 mm Do przedłużenia gwintu podłączeniowego syfonu Do idealnego przedłużenia gwintu podłączeniowego syfonu, ale użycie tylko jest możliwe wtedy, gdy króciec nie był jeszcze obcinany! 63

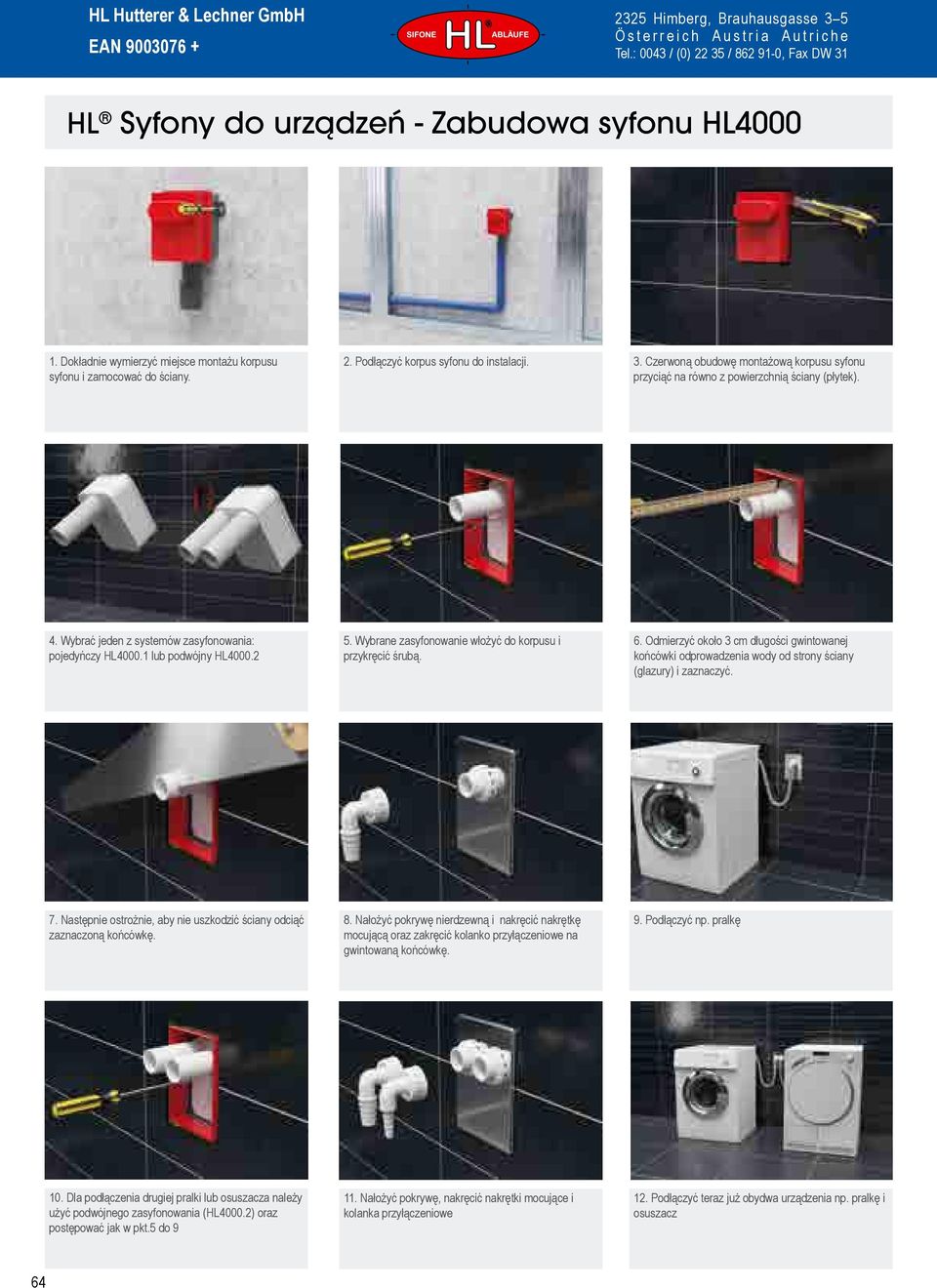

4 HL Syfony do urządzeń - Zabudowa syfonu HL Dokładnie wymierzyć miejsce montażu korpusu syfonu i zamocować do ściany. 2. Podłączyć korpus syfonu do instalacji. 3. Czerwoną obudowę montażową korpusu syfonu przyciąć na równo z powierzchnią ściany (płytek). 4. Wybrać jeden z systemów zasyfonowania: pojedyńczy HL lub podwójny HL Wybrane zasyfonowanie włożyć do korpusu i przykręcić śrubą. 6. Odmierzyć około 3 cm długości gwintowanej końcówki odprowadzenia od strony ściany (glazury) i zaznaczyć. 7. Następnie ostrożnie, aby nie uszkodzić ściany odciąć zaznaczoną końcówkę. 8. Nałożyć pokrywę nierdzewną i nakręcić nakrętkę mocującą oraz zakręcić kolanko przyłączeniowe na gwintowaną końcówkę. 9. Podłączyć np. pralkę 10. Dla podłączenia drugiej pralki lub osuszacza należy użyć podwójnego zasyfonowania (HL4000.2) oraz postępować jak w pkt.5 do Nałożyć pokrywę, nakręcić nakrętki mocujące i kolanka przyłączeniowe 12. Podłączyć teraz już obydwa urządzenia np. pralkę i osuszacz 64

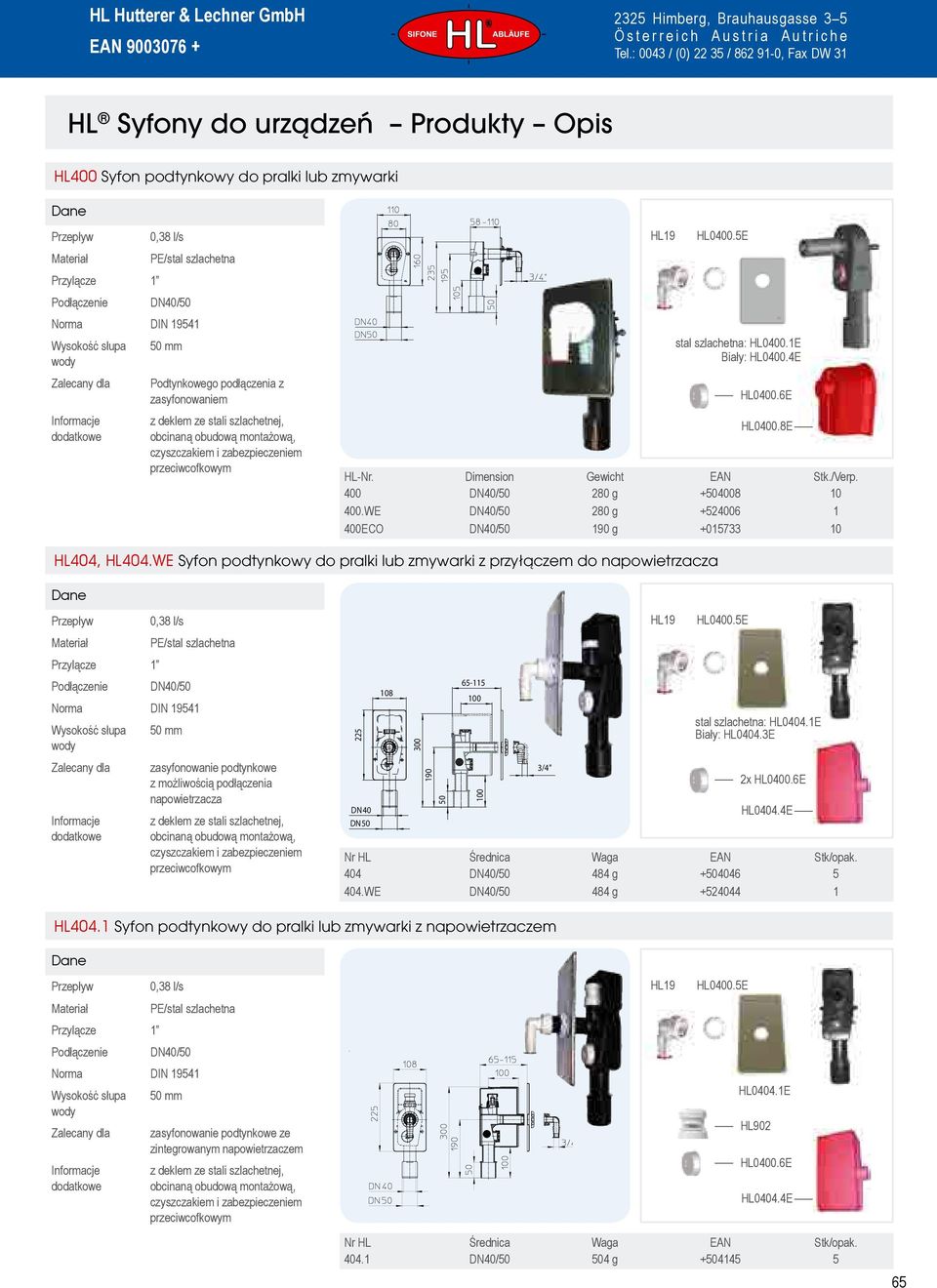

5 HL Syfony do urządzeń Produkty Opis HL400 Syfon podtynkowy do pralki lub zmywarki 0,38 l/s PE/stal szlachetna Podtynkowego podłączenia z zasyfonowaniem obcinaną obudową montażową, czyszczakiem i zabezpieczeniem przeciwcofkowym HL0400.5E stal szlachetna: HL0400.1E Biały: HL0400.4E HL0400.6E HL0400.8E HL-Nr. Dimension Gewicht EAN Stk./Verp g WE 280 g ECO 190 g HL404, HL404.WE Syfon podtynkowy do pralki lub zmywarki z przyłączem do napowietrzacza 0,38 l/s PE/stal szlachetna zasyfonowanie podtynkowe z możliwością podłączenia napowietrzacza obcinaną obudową montażową, czyszczakiem i zabezpieczeniem przeciwcofkowym 225 DN40 DN /4" HL0400.5E stal szlachetna: HL0404.1E Biały: HL0404.3E 2x HL0400.6E HL0404.4E g WE 484 g HL404.1 Syfon podtynkowy do pralki lub zmywarki z napowietrzaczem 0,38 l/s PE/stal szlachetna zasyfonowanie podtynkowe ze zintegrowanym napowietrzaczem obcinaną obudową montażową, czyszczakiem i zabezpieczeniem przeciwcofkowym HL0400.5E HL0404.1E HL902 HL0400.6E HL0404.4E g

6 HL Korpus syfonu podtynkowego Patrz HL lub HL N O W O Ś Ć HL HL E Przyłącze W kombinacji z HL dla jednego urządzenia W kombinacji z HL dla dwóch urządzeń np. pralki i osuszacze Przygotowane przyłącze dla podłączenia jednego urządzenia typu pralka/zmywarka lub dwóch razem np. pralka i osuszacz. Po zamontowaniu korpusu HL można później wybrać sobie rodzaj przyłącza: pojedyncze (HL4000.1) lub podwójne (HL4000.2). Dalszą korzyścią jest dostęp do kanalizacji dzięki wyjęciu kasety syfonu HL E HL E Patrz film poglądowy na stronie HL Kaseta syfonu pojedyńcza, pasująca do HL HL Kaseta syfonu podwójna, pasująca do HL g jedno podłączenie: 0,5 l/s dwa podłączenia: 0,5 l/s N O W O Ś Ć HL HL E HL4000.1: HL4000.2: 2x + 1x.2 Wysokość słupa 50 mm HL E HL E HL w zestawie z HL dla jednego urządzenia HL w zestawie z HL dla dwóch urządzeń np. pralka i osuszacz HL HL E.2 z zabezpieczeniem przeciwcofkowym w obydwu wersjach i przeźroczystą tylną ścianką kasety Patrz film poglądowy na stronie HL E HL E g g

7 HL405 Syfon podtynkowy do pralki lub zmywarki z przyłączem 0,38 l/s / 1/2 PE/Stal szlachetna/ms, DIN 1988 zasyfonowanie podtynkowe z przyłączem obcinaną obudową montażową, 1/2 MS przyłączem i płytką montażową HL0405.2E HL0405.8E HL0405.1E.C HL0400.5EC HL0405.3E HL0405.4E HL42.B HL g HL405E Syfon podtynkowy do pralki lub zmywarki z przyłączem i puszką dla przyłącza elektrycznego 0,38 l/s PE/stal szlachetna/ms / 1/2, DIN 1988 zasyfonowanie podtynkowe z przyłączem i puszką dla przyłącza elektrycznego obcinaną obudową montażową, 1/2 MS przyłączem i płytką montażową HL0405E.1E HL0405.8E HL0405.1E.C HL0400.5EC HL0405.3E HL0405.4E HL42.B HL E 1000 g

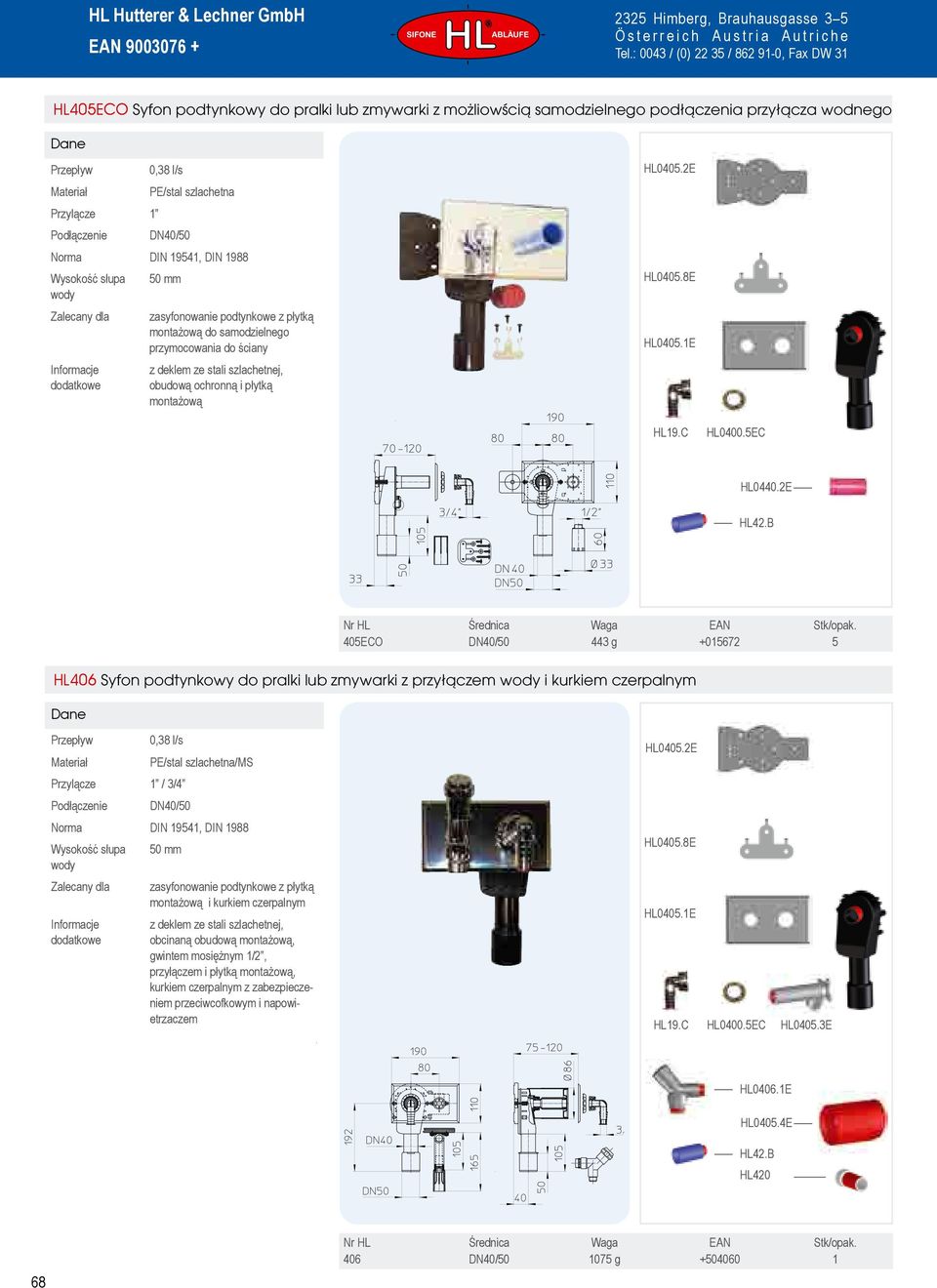

8 HL405ECO Syfon podtynkowy do pralki lub zmywarki z możliowścią samodzielnego podłączenia przyłącza wodnego 0,38 l/s PE/stal szlachetna, DIN 1988 zasyfonowanie podtynkowe z płytką montażową do samodzielnego przymocowania do ściany obudową ochronną i płytką montażową HL0405.2E HL0405.8E HL0405.1E.C HL0400.5EC HL0440.2E HL42.B 405ECO 443 g HL406 Syfon podtynkowy do pralki lub zmywarki z przyłączem i kurkiem czerpalnym 0,38 l/s PE/stal szlachetna/ms HL0405.2E / 3/4, DIN 1988 HL0405.8E zasyfonowanie podtynkowe z płytką montażową i kurkiem czerpalnym obcinaną obudową montażową, gwintem mosiężnym 1/2, przyłączem i płytką montażową, kurkiem czerpalnym z zabezpieczeniem przeciwcofkowym i napowietrzaczem HL0405.1E.C HL0400.5EC HL0405.3E HL0406.1E HL0405.4E HL42.B HL g

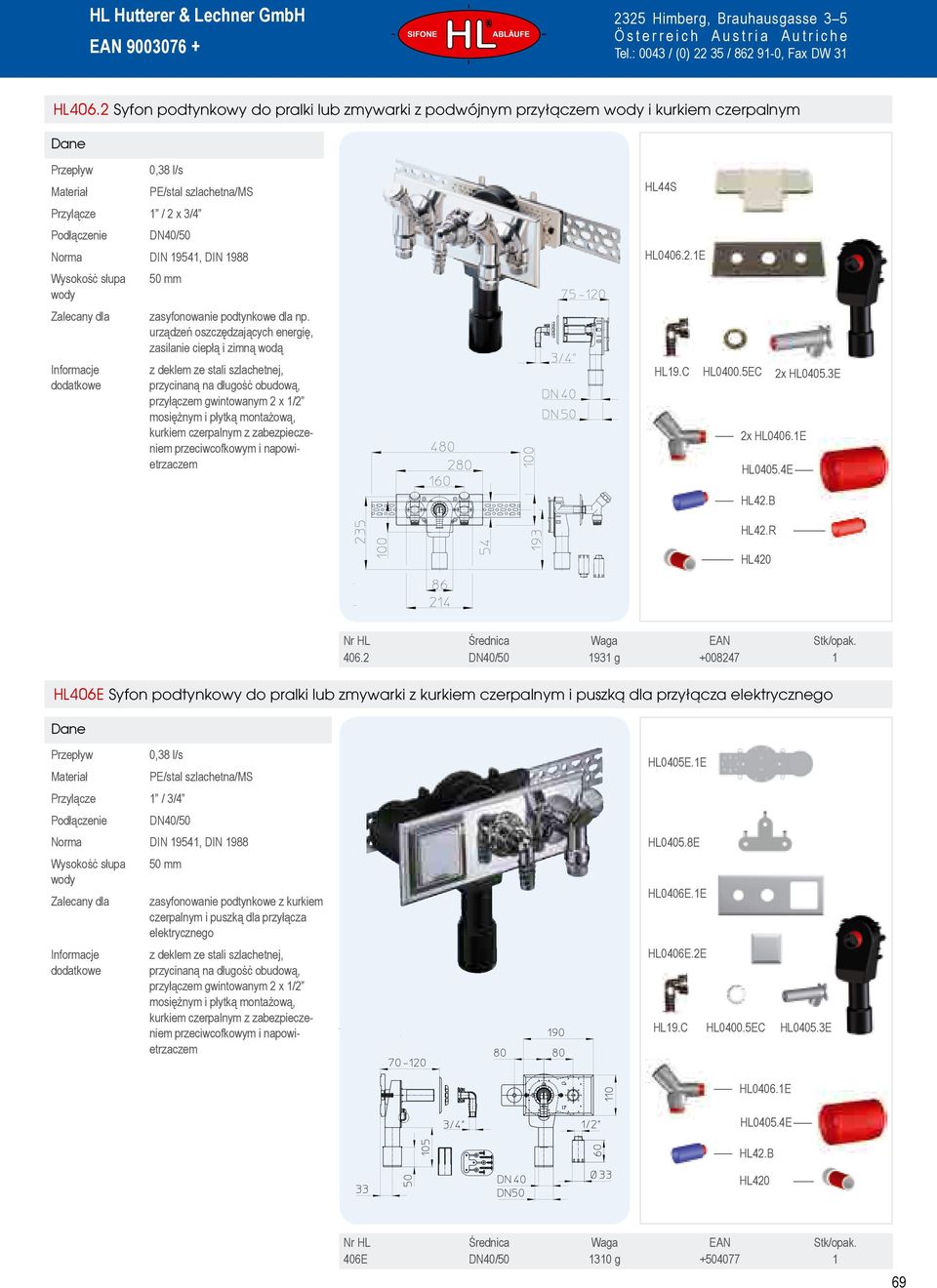

9 HL406.2 Syfon podtynkowy do pralki lub zmywarki z podwójnym przyłączem i kurkiem czerpalnym 0,38 l/s PE/stal szlachetna/ms / 2 x 3/4, DIN 1988 zasyfonowanie podtynkowe dla np. urządzeń oszczędzających energię, zasilanie ciepłą i zimną wodą przycinaną na długość obudową, przyłączem gwintowanym 2 x 1/2 mosiężnym i płytką montażową, kurkiem czerpalnym z zabezpieczeniem przeciwcofkowym i napowietrzaczem HL44S HL E.C HL0400.5EC 2x HL0405.3E 2x HL0406.1E HL0405.4E HL42.B HL42.R HL g HL406E Syfon podtynkowy do pralki lub zmywarki z kurkiem czerpalnym i puszką dla przyłącza elektrycznego 0,38 l/s PE/stal szlachetna/ms / 3/4, DIN 1988 zasyfonowanie podtynkowe z kurkiem czerpalnym i puszką dla przyłącza elektrycznego przycinaną na długość obudową, przyłączem gwintowanym 2 x 1/2 mosiężnym i płytką montażową, kurkiem czerpalnym z zabezpieczeniem przeciwcofkowym i napowietrzaczem HL0405E.1E HL0405.8E HL0406E.1E HL0406E.2E.C HL0400.5EC HL0405.3E HL0406.1E HL0405.4E HL42.B HL E 1310 g

10 HL410 Syfon pralkowy natynkowy 0,38 l/s PE DN40 OP- zasyfonowanie z białym deklem i zestawem montażowym HL0410.1E 410 DN g HL440 Syfon podtynkowy do pralki lub zmywarki z mechanicznym zabezpieczeniem antyzapachowym 0,33 l/s PE Wysokość słupa kulowe mechanicze zamknięcie antyzapachowe zasyfonowanie podtynkowe z min głębokością zabudowy z deklem ze stali szlachetnej HL0440.1E HL0400.6E HL0440.2E HL0400.5E g HL Odpływy dla pralki lub zmywarki Produkty Akcesoria HL2 Podwójne podłączenie do pralki lub zmywarki 1 przyłacze 0,28 l/s 2 przyłącza 0,23 l/s Przylącze 2 x 3/4 1 Rozwiązanie problemu z podwójnym podłączeniem z zabezpieczeniem przeciwcofkowym HL02.3E HL02.3E 2 1 x 3/4 85 g HL2.0 Podwójne podłączenie do pralki lub zmywarki z zabezpieczeniem przeciwcofkowym, z płaskim podłączeniem 70 1 przyłacze 0,28 l/s 2 przyłącza 0,23 l/s Przylącze 2 x 3/4 1 gwint płaski Rozwiązanie problemu z podwójnym podłączeniem z zabezpieczeniem przeciwcofkowym HL02.3E HL01000D HL02.3E x 3/4 80 g

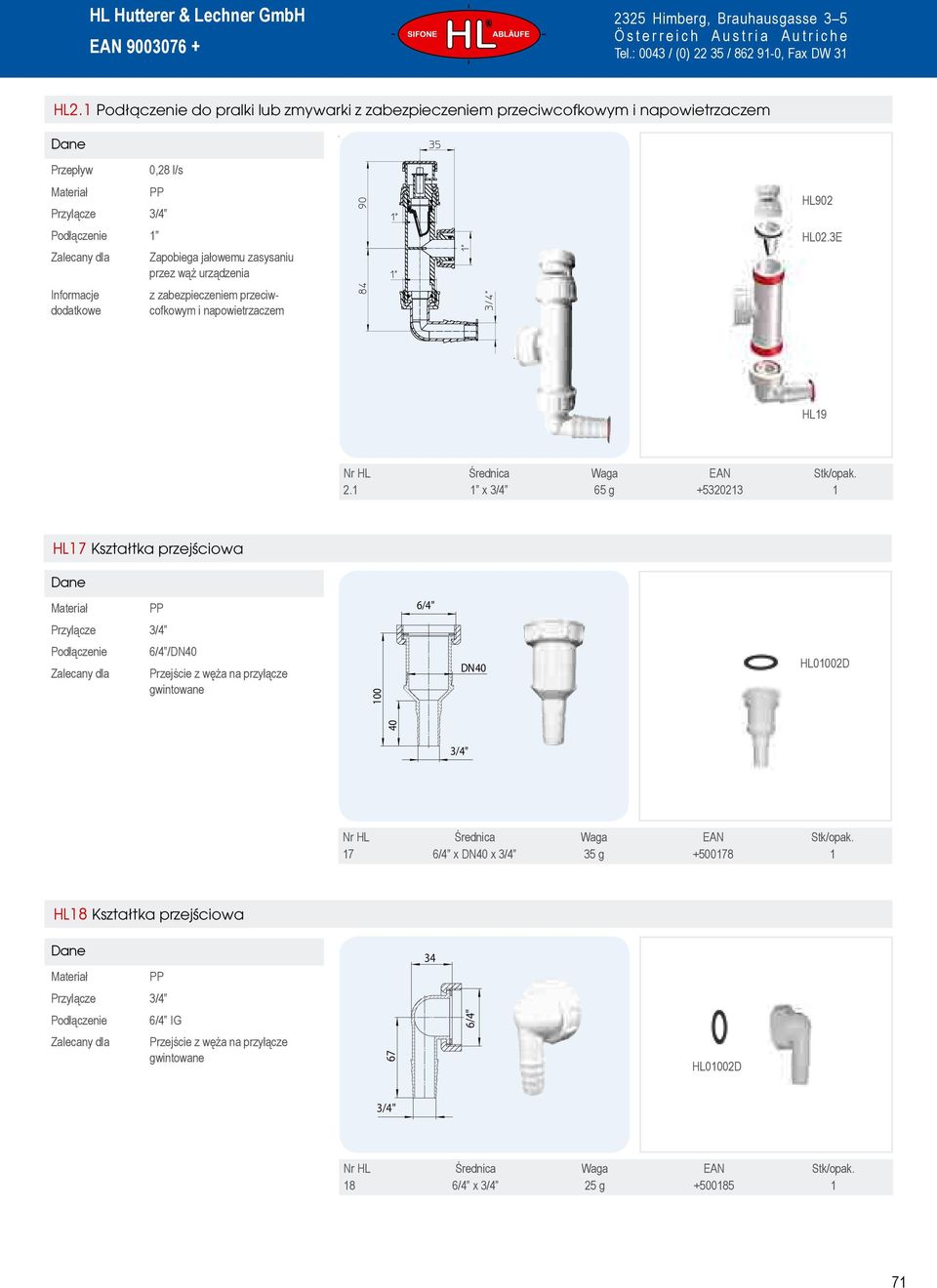

11 HL2.1 do pralki lub zmywarki z zabezpieczeniem przeciwcofkowym i napowietrzaczem 0,28 l/s Przylącze 3/4 1 Zapobiega jałowemu zasysaniu przez wąż urządzenia z zabezpieczeniem przeciwcofkowym i napowietrzaczem HL902 HL02.3E x 3/4 65 g HL17 Kształtka przejściowa 6/4" Przylącze 3/4 6/4 /DN40 Przejście z węża na przyłącze gwintowane DN40 HL01002D /4" 17 6/4 x DN40 x 3/4 35 g HL18 Kształtka przejściowa 34 Przylącze 3/4 6/4 IG 6/4" Przejście z węża na przyłącze gwintowane 67 HL01002D 3/4" 18 6/4 x 3/4 25 g

12 ... Przyłącze kątowe Przylącze,.0,.C: 3/4.2: Ø 8 13 mm 1 Przyłącze do pralki lub zmywarki Uszczelka 0-ring, z wyjątkiem.0.c Chrom.0 HL01000D.2 HL405B Szyna montażowa do zabudowy w ściankach instalacyjnych 19 1 x 3/4 18 g C 1 x 3/4 18 g x 3/4 18 g x 8 13 mm 15 g Stal ocynkowana pasuje do HL44, HL405(E)(ECO) i HL406(E)(.2) B 50 x 400 mm 965 g HL420 Przedłużka gwintowana 1 Przedłużka gwintowana dla wszystkich syfonów pralkowych lub zmywarkowych HL 1" " g HL421 Przedłużka gwintowana i na wcisk płynne przejście dla wszystkich syfonów pralkowych lub zmywarkowych HL z wyjątkiem HL406, HL406.2, HL406E, HL410, 72 HL " g
