1 STOLARKA PCV KATALOG 2013

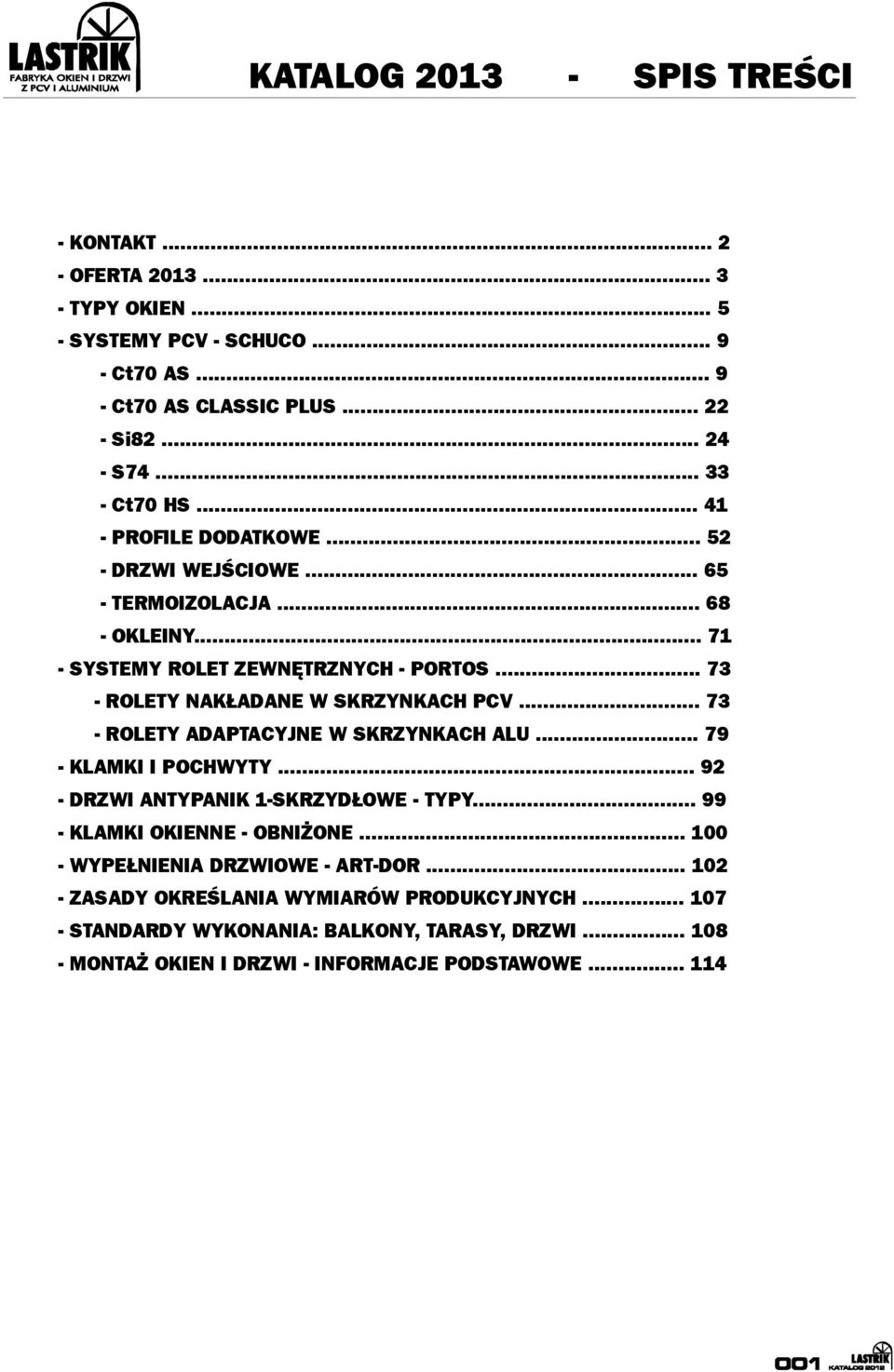

2 KATALOG SPIS TREŚCI - KONTAKT OFERTA TYPY OKIEN SYSTEMY PCV - SCHUCO Ct70 AS Ct70 AS CLASSIC PLUS Si S Ct70 HS PROFILE DODATKOWE DRZWI WEJŚCIOWE TERMOIZOLACJA OKLEINY SYSTEMY ROLET ZEWNĘTRZNYCH - PORTOS ROLETY NAKŁADANE W SKRZYNKACH PCV ROLETY ADAPTACYJNE W SKRZYNKACH ALU KLAMKI I POCHWYTY DRZWI ANTYPANIK 1-SKRZYDŁOWE - TYPY KLAMKI OKIENNE - OBNIŻONE WYPEŁNIENIA DRZWIOWE - ART-DOR ZASADY OKREŚLANIA WYMIARÓW PRODUKCYJNYCH STANDARDY WYKONANIA: BALKONY, TARASY, DRZWI MONTAŻ OKIEN I DRZWI - INFORMACJE PODSTAWOWE

3 ul. Słowiańska 11F, Koszalin POLSKA +48(94) (94) (94) kontakt: TOMASZ ZIELIŃSKI DZIAŁ HANDLOWY - POLSKA handlowy@lastrik.com (94) (94) contact: ANNA MARCZAK Export - Marches Francophones eksport@lastrik.com ` +48(94) (94) (94) VOIP +48(94) a.marczak.eksport.lastrik contact: MONIKA MŁYŃSKA Export - Marches Francophones eksport7@lastrik.com ` +48(94) (94) (94) VOIP +48(94) eksport7.lastrik contact: NOEMI CIEŚLIK Export - Marches Francophones eksport5@lastrik.com ` +48(94) (94) (94) VOIP +48(94) eksport.lastrik contact: NATALIA KUJAWA Export - Marches Francophones eksport8@lastrik.com ` +48(94) (94) (94) VOIP +48(94) eksport8.lastrik kontakt: MONIKA HEIB-HERMANN Export - Deutschsprachige Märkte eksport 6@lastrik.com +48(94) (94) (94) VOIP +48(94) m.heib.hermann.lastrik kontakt: PAULINA SOKOŁOWSKA Export - Deutschsprachige Märkte UK Market eksport9@lastrik.com +48(94) (94) (94) VOIP +48(94) eksport9.lastrik kontakt: ALEKSANDER SZKAPICZ Export - Deutschsprachige Märkte Scandinavian & UK Market eksport4@lastrik.com +48(94) (94) (94) VOIP +48(94) monika.pawlak.lastrik

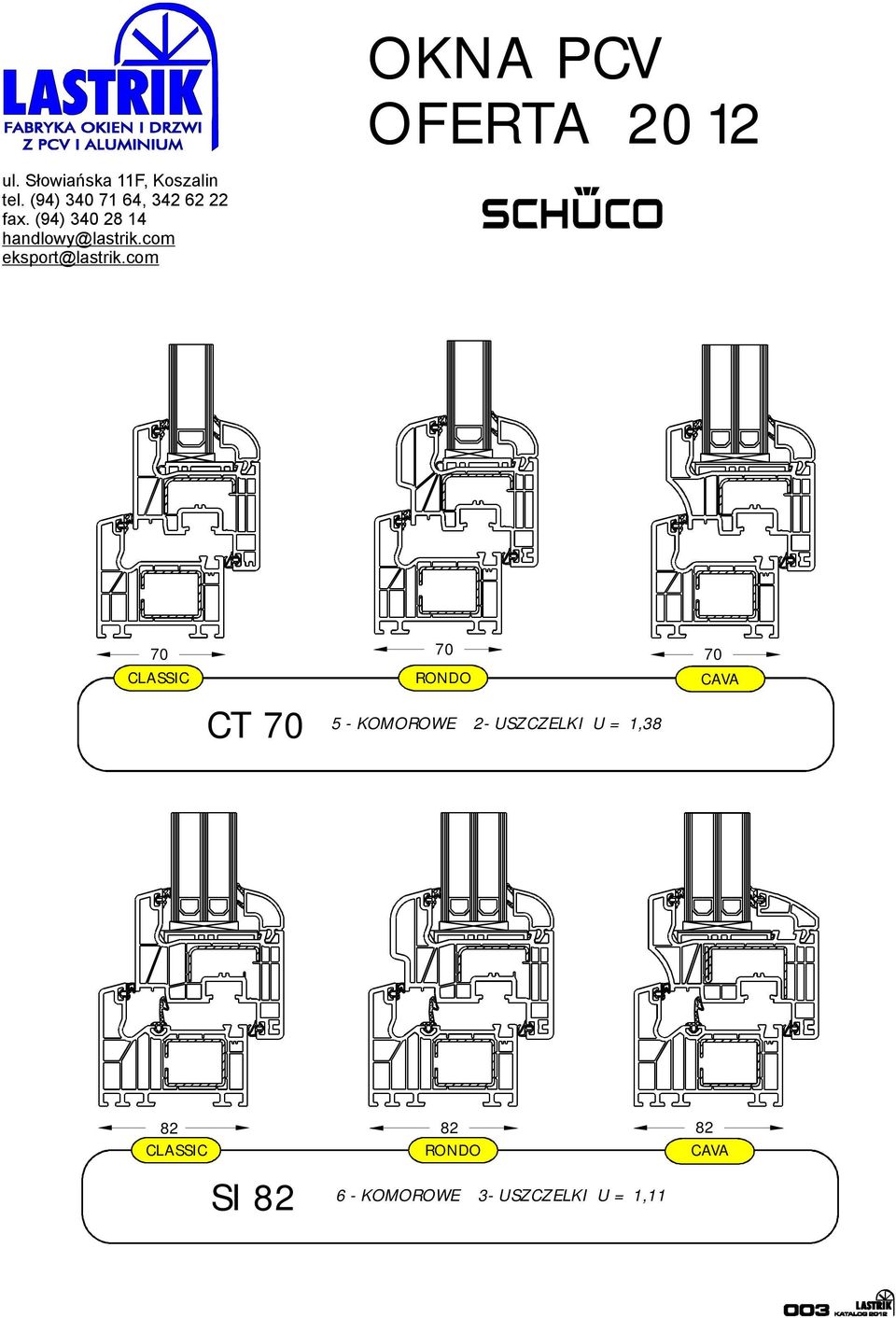

4 OKNA PCV OFERTA 2012 ul. Słowiańska 11F, Koszalin tel. (94) , fax. (94) CLASSIC RONDO CAVA CT KOMOROWE 2- USZCZELKI U = 1, CLASSIC RONDO CAVA SI KOMOROWE 3- USZCZELKI U = 1,11

5

6 PRZYKŁADOWE TYPY OKIEN

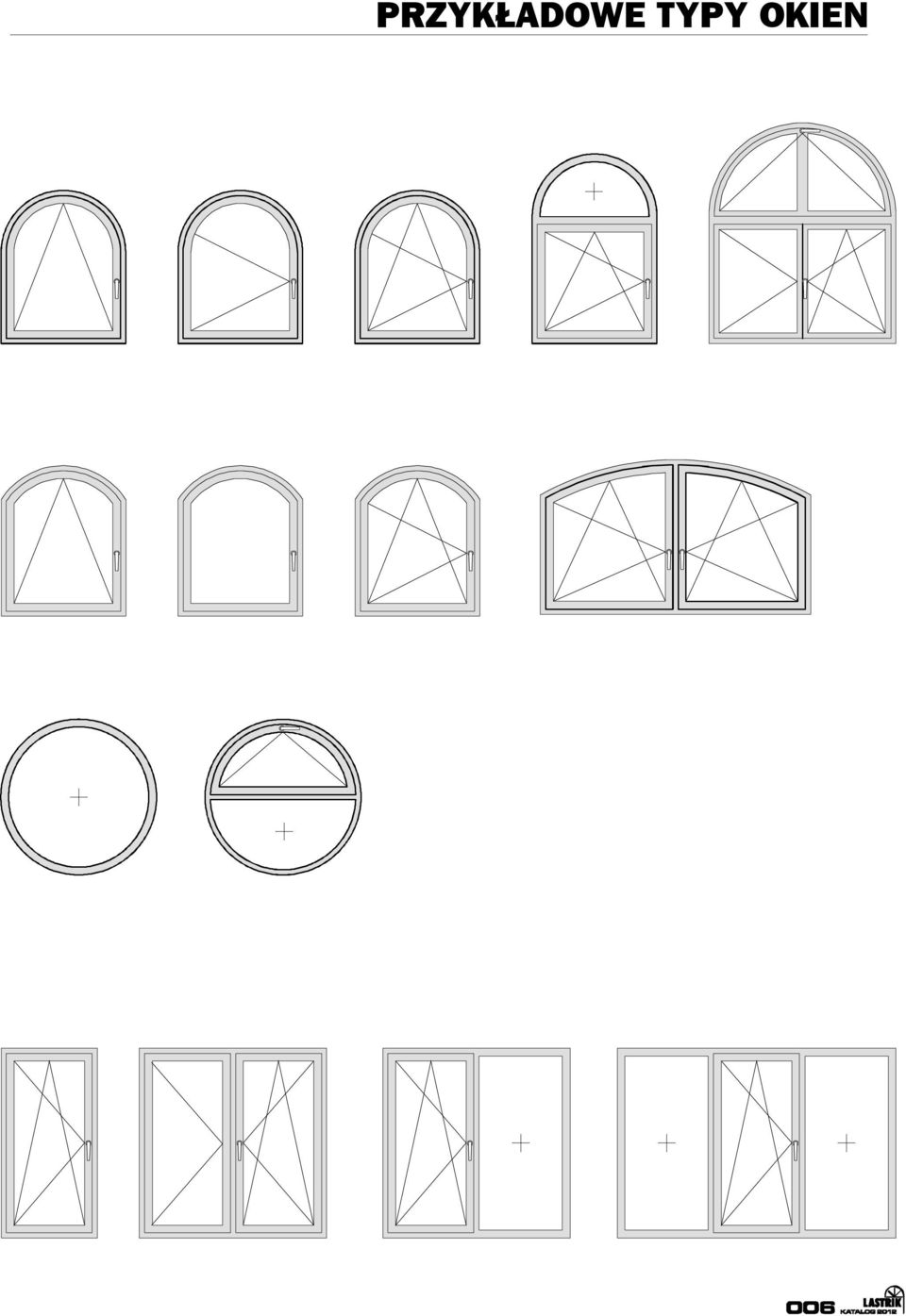

7 PRZYKŁADOWE TYPY OKIEN

8 PRZYKŁADOWE TYPY DRZWI WEJŚCIOWYCH PRZYKŁADOWE TYPY DRZWI UCHYLNO-PRZESUWNYCH

9 TYPY DRZWI PRZESUWNO-SKŁADANYCH

10 SYSTEM CORONA CT70 AS

11 Ct70 AS - CLASSIC - WYMIARY PODSTAWOWE bis

12 Ct70 AS - RONDO - WYMIARY PODSTAWOWE bis

13 Ct70 AS - CAVA - WYMIARY PODSTAWOWE bis

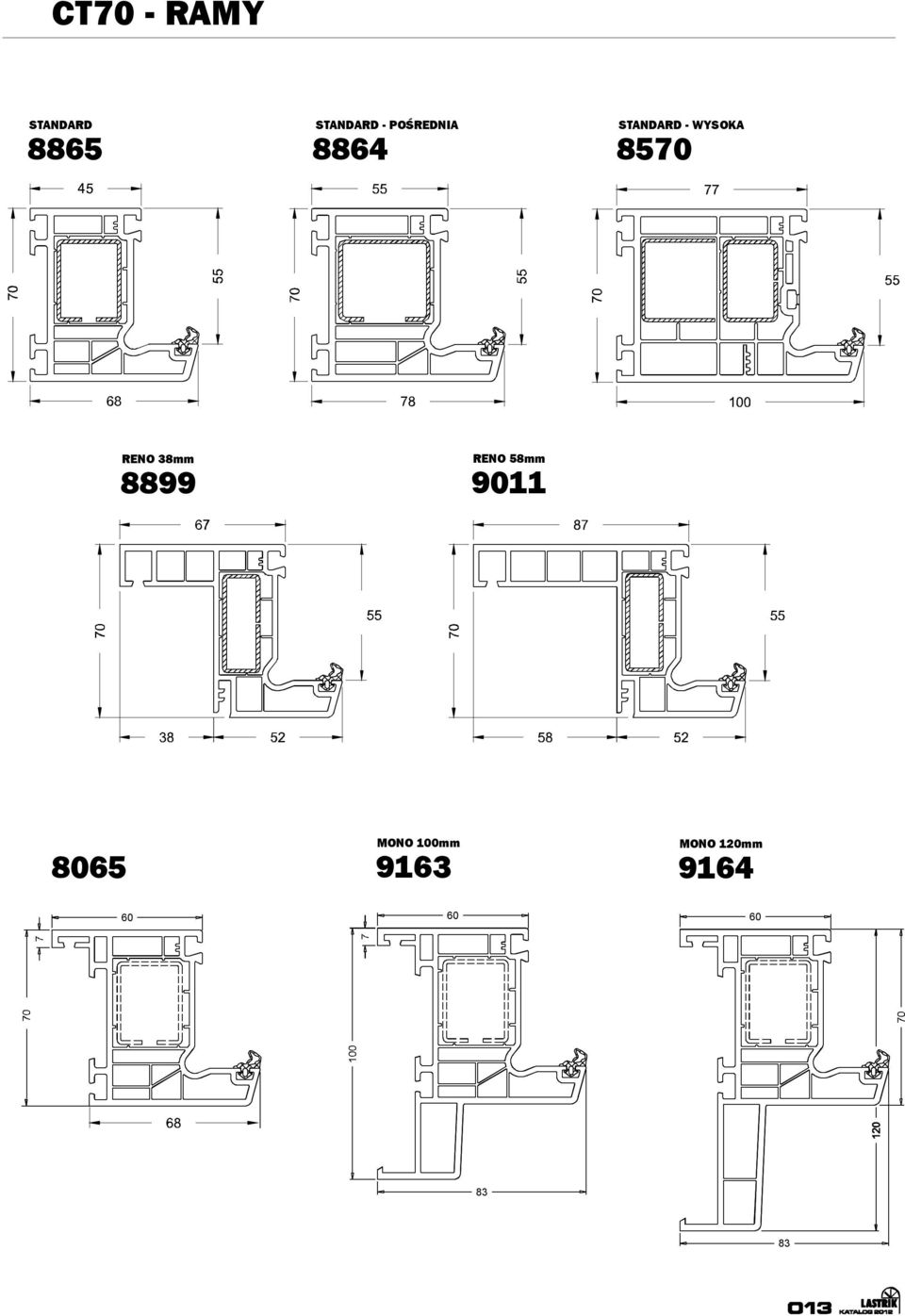

14 CT70 - RAMY STANDARD STANDARD - POŚREDNIA STANDARD - WYSOKA RENO 38mm 8899 RENO 58mm MONO 100mm 9163 MONO 120mm

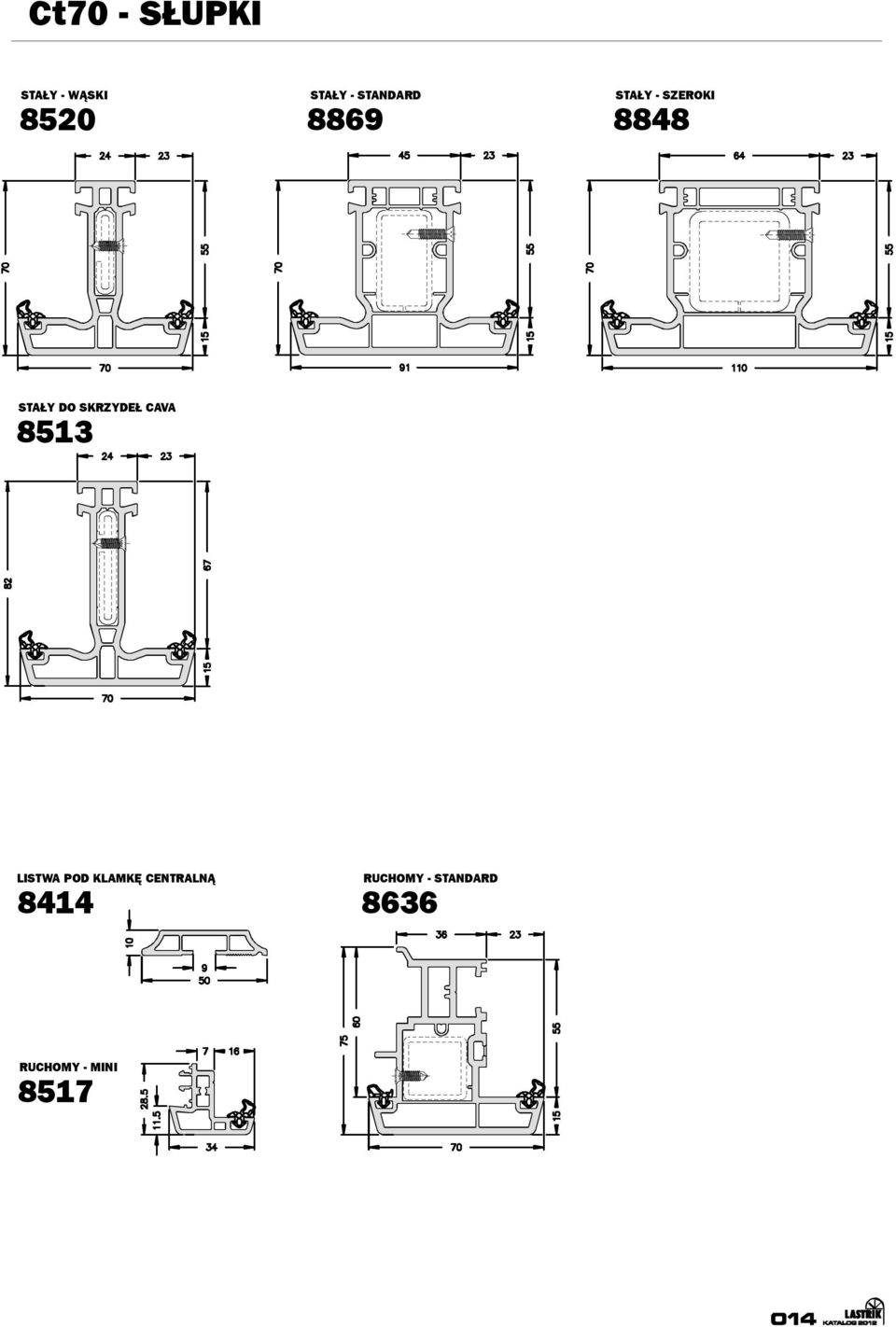

15 Ct70 - SŁUPKI STAŁY - WĄSKI STAŁY - STANDARD STAŁY - SZEROKI STAŁY DO SKRZYDEŁ CAVA 8513 LISTWA POD KLAMKĘ CENTRALNĄ 8414 RUCHOMY - STANDARD 8636 RUCHOMY - MINI 8517

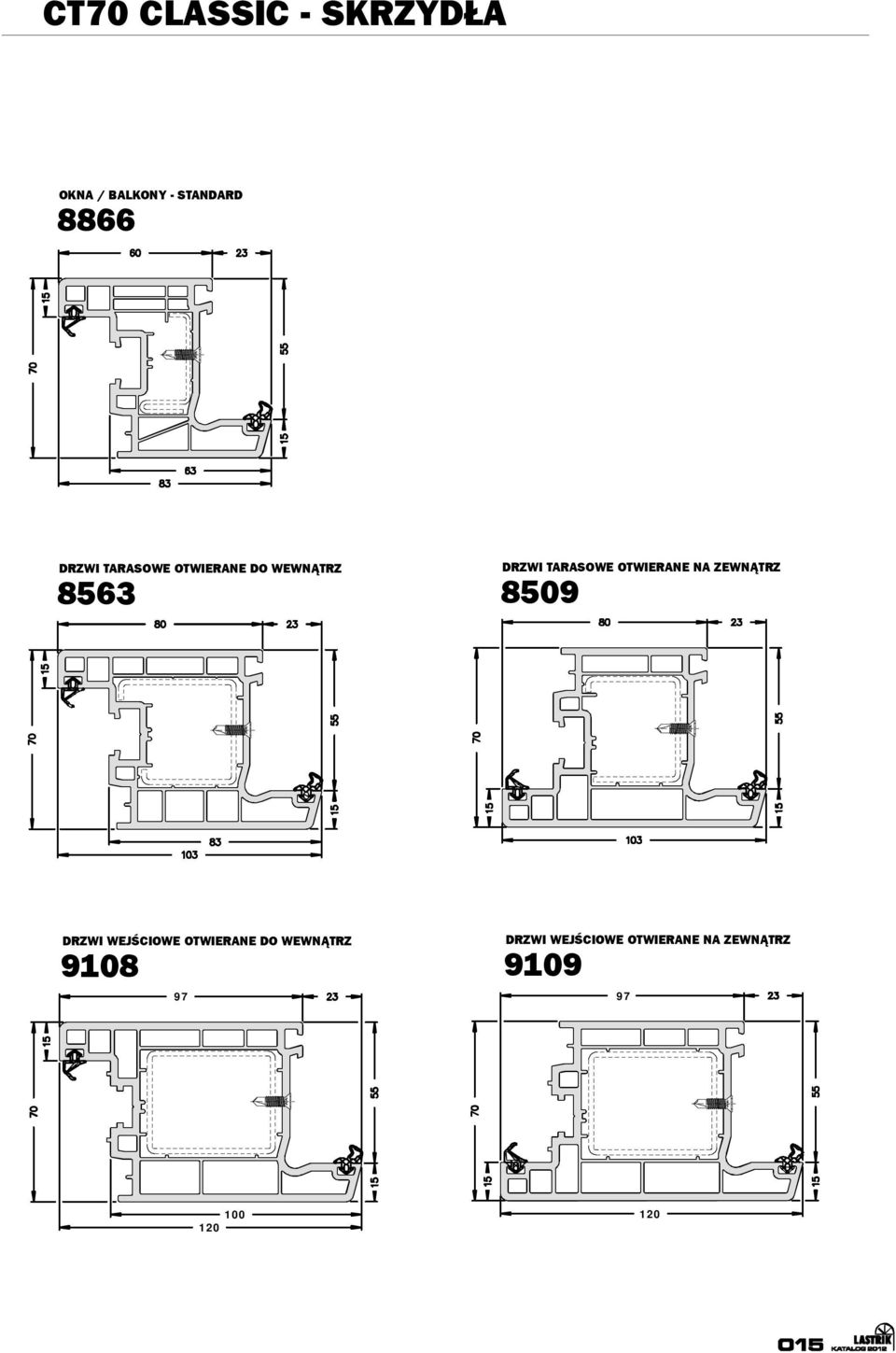

16 CT70 CLASSIC - SKRZYDŁA OKNA / BALKONY - STANDARD 8866 DRZWI TARASOWE OTWIERANE DO WEWNĄTRZ 8563 DRZWI TARASOWE OTWIERANE NA ZEWNĄTRZ 8509 DRZWI WEJŚCIOWE OTWIERANE DO WEWNĄTRZ DRZWI WEJŚCIOWE OTWIERANE NA ZEWNĄTRZ

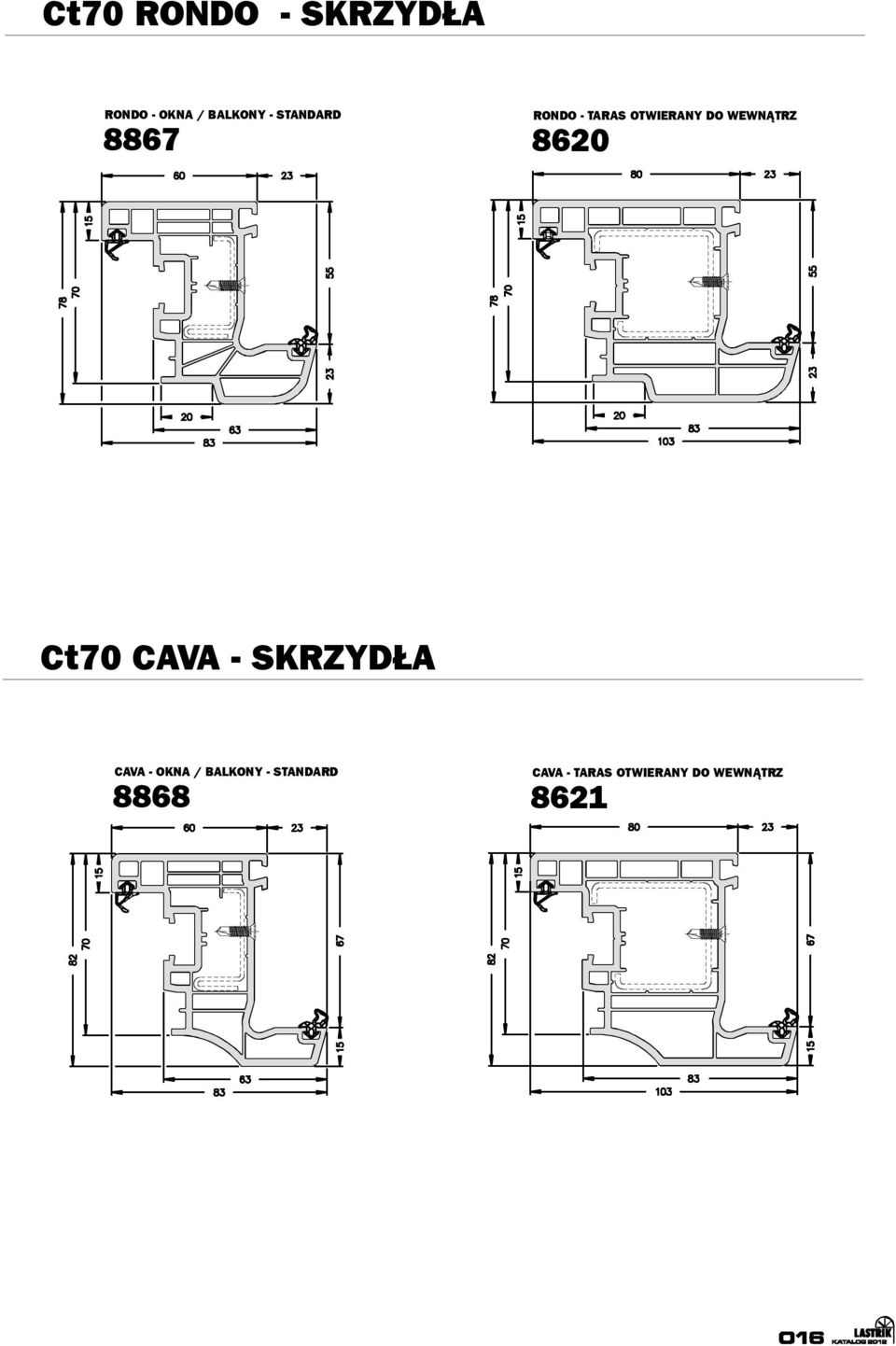

17 Ct70 RONDO - SKRZYDŁA RONDO - OKNA / BALKONY - STANDARD 8867 RONDO - TARAS OTWIERANY DO WEWNĄTRZ 8620 Ct70 CAVA - SKRZYDŁA CAVA - OKNA / BALKONY - STANDARD 8868 CAVA - TARAS OTWIERANY DO WEWNĄTRZ 8621

18 CT70 - PRZEKROJE - SŁUPKI RUCHOME OKNO - SŁUPEK RUCHOMY MINI OKNO - SŁUPEK RUCHOMY MINI Z KLAMKĄ CENTRALNĄ OKNO / BALKON - SŁUPEK RUCHOMY STANDARD DRZWI TARASOWE - SŁUPEK RUCHOMY STANDARD

19 CT70 - PRZEKROJE - SŁUPKI RUCHOME DRZWI WEJŚCIOWE - SŁUPEK RUCHOMY STANDARD CT70 - CLASSIC - PRZEKROJE OKNO STANDARD DRZWI TARASOWE

20 Ct70 - RONDO - PRZEKROJE Ct70 - CAVA - PRZEKROJE

21 CT70 - CLASSIC - DRZWI WEJŚCIOWE 157 OTWIERANE DO WEWNĄTRZ OTWIERANE NA ZEWNĄTRZ

22 Ct70 - GALERIA

23 SYSTEM CORONA CT70 AS PLUS MODEL CLASSIC - NAKŁADKI ALUMINIOWE

24 Ct70 AS PLUS CLASSIC - NAKŁADKI ALUMINIOWE ŁĄCZENIE NAKŁADEK SKOŚNE - 45 Eckausbildung Gehrung 45 o DOWOLNE KOLORY RAL

25 SYSTEM CORONA SI82

26 Si82 CLASSIC - WYMIARY PODSTAWOWE bis

27 Si82 RONDO - WYMIARY PODSTAWOWE bis

28 Si82 CAVA - WYMIARY PODSTAWOWE bis

29 SI82 - RAMY STANDARD 68mm 9192 POSREDNIA 78mm 9161 SZEROKA 88mm SI82 - SKRZYDŁA CLASSIC - OKNO / BALKON 9071 RONDO - OKNO / BALKON 9162 CAVA - OKNO / BALKON CLASSIC - DRZWI TARASOWE OTWIERANE DO WEWNĄTRZ 9168 RONDO - DRZWI TARASOWE OTWIERANE DO WEWNĄTRZ 9208

30 Si82 - SKRZYDŁA CLASSIC - DRZWI WEJŚCIOWE OTWIERANE DO WEWNĄTRZ 8813 CLASSIC - DRZWI WEJŚCIOWE OTWIERANE NA ZEWNĄTRZ 9189 SI82 - SŁUPKI STAŁY - STANDARD 91mm 9209 STAŁY - STANDARD 91mm DO SKRZYDEŁ 8514 STAŁY - WĄSKI 70mm DO SKRZYDEŁ 8513 STAŁY - SZEROKI 110mm RUCHOMY 70mm

31 SI82 - PRZEKROJE - SŁUPKI OKNO / BALKON - SŁUPEK STAŁY STANDARD OKNO / BALKON - SŁUPEK RUCHOMY STANDARD Si82 - PRZEKROJE - OKNA RONDO CLASSIC

32 SI82 - PRZEKROJE - DRZWI OTWIERANE DO WEWNĄTRZ - NA RAMIE STANDARD OTWIERANE DO WEWNĄTRZ - NA RAMIE SZEROKIEJ

33 Si82 - GALERIA

34 SYSTEM PRZESUWNY CORONA S74

35 S74 - TYPY DRZWI TYP 01 PODZIAŁ SKRZYDEŁ: 1/2 1/2 WYMIARY MAKSYMALNE S X H : 3500 x 2100 mm białe i dekor 3500 x 2250 mm białe 3500 x 2250 mm dekor bez gwarancji Maksymalna waga skrzydeł : 120 kg TYP 02 PODZIAŁ SKRZYDEŁ: 1/2 1/2 WYMIARY MAKSYMALNE S X H : 3500 x 2100 mm białe i dekor 3500 x 2250 mm białe 3500 x 2250 mm dekor bez gwarancji Maksymalna waga skrzydeł : 120 kg TYP 03 PODZIAŁ SKRZYDEŁ: 1/3 1/3 1/3 WYMIARY MAKSYMALNE S X H : 4500 x 2100 mm białe i dekor 4500 x 2250 mm białe 4500 x 2250 mm dekor bez gwarancji Maksymalna waga skrzydeł : 120 kg TYP 04 PODZIAŁ SKRZYDEŁ: 1/3 1/3 1/3 WYMIARY MAKSYMALNE S X H : 4500 x 2100 mm białe i dekor 4500 x 2250 mm białe 4500 x 2250 mm dekor bez gwarancji Maksymalna waga skrzydeł : 120 kg

36 S74 - TYPY DRZWI TYP 05 PODZIAŁ SKRZYDEŁ: 1/4 1/4 1/4 1/4 WYMIARY MAKSYMALNE S X H : 5000 x 2100 mm białe i dekor 5000 x 2250 mm białe 5000 x 2250 mm dekor bez gwarancji Maksymalna waga skrzydeł : 120 kg TYP 06 PODZIAŁ SKRZYDEŁ: 1/4 1/4 1/4 1/4 WYMIARY MAKSYMALNE S X H : 5000 x 2100 mm białe i dekor 5000 x 2250 mm białe 5000 x 2250 mm dekor bez gwarancji Maksymalna waga skrzydeł : 120 kg SYSTEM CORONA S74 - PROFILE RAMA SKRZYDŁO

37 SYSTEM CORONA S74 - ADAPTACJA RAM NOWOSC - RAMA RENOWACYJNA 38 mm ADAPTACJA RAMY STANDARDOWEJ NA MONOBLOCK 96, 116 mm

38 SYSTEM CORONA S74 - PRZEKROJE Ansicht von Innen Ansicht von Innen

39 SYSTEM CORONA S74 - PRZEKROJE

40 SYSTEM CORONA S74 - PRZEKROJE

41 SYSTEM CORONA S74 - GALERIA

42 SYSTEM CORONA CT70 HS DRZWI PODNOSZONO - PRZESUWNE

43 SYSTEM CORONA CT70 HS - PRZEKROJE

44 CT70 HS - TYPY DRZWI TYP 01 PODZIAŁ SKRZYDEŁ: 1/2 1/2 WYMIARY MAKSYMALNE S X H : 4500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji LEWE PRAWE TYP 01-2 ASYMETRYCZNE SKRZYDŁA PODZIAŁ SKRZYDEŁ: ASYMETRYCZNY WYMIARY MAKSYMALNE S X H : 4500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji LEWE Bt 1 Bt 2 Bt 2 Bt 1 PRAWE TYP 02 HSK UCHYLNO-PODNOSZONO-PRZESUWNE PODZIAŁ SKRZYDEŁ: 1/2 1/2 WYMIARY MAKSYMALNE S X H : 4500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji LEWE PRAWE TYP 03 DWA SKRZYDŁA PRZESUWNE PODZIAŁ SKRZYDEŁ: 1/2 1/2 WYMIARY MAKSYMALNE S X H : 4500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji LEWE PRAWE TYP 03-1 DWA SKRZYDŁA PRZESUWNE - WEWNETRZNE HSK PODZIAŁ SKRZYDEŁ: 1/2 1/2 WYMIARY MAKSYMALNE S X H : 4500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji LEWE PRAWE

45 CT70 HS - TYPY DRZWI TYP 04 LEWE PRAWE PODZIAŁ SKRZYDEŁ: 1/3 1/3 1/3 WYMIARY MAKSYMALNE S X H : 5500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji NIEMOŻLIWE DO WYKONANIA JAKO HSK TYP 04-1 PODZIAŁ SKRZYDEŁ: 1/3 1/3 1/3 WYMIARY MAKSYMALNE S X H : 5500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji LEWE PRAWE TYP 05 PODZIAŁ SKRZYDEŁ: 1/3 1/3 1/3 WYMIARY MAKSYMALNE S X H : 5500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji LEWE I PRAWE TYP PODZIAŁ SKRZYDEŁ: 1/3 1/3 1/3 WYMIARY MAKSYMALNE S X H : 5500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji LEWE PRAWE

46 CT70 HS - TYPY DRZWI TYP 06 PODZIAŁ SKRZYDEŁ: 1/4 1/4 1/4 1/4 WYMIARY MAKSYMALNE S X H : KOLEJNOŚĆ OTWIERANIA SKRZYDEŁ- 1 LEWE - 2 PRAWE 6500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji KOLEJNOŚĆ OTWIERANIA SKRZYDEŁ- 1 PRAWE - 2 LEWE TYP 07 PODZIAŁ SKRZYDEŁ: 1/4 1/4 1/4 1/4 WYMIARY MAKSYMALNE S X H : KOLEJNOŚĆ OTWIERANIA SKRZYDEŁ WEWNETRZNYCH - 1 LEWE - 2 PRAWE 6500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji KOLEJNOŚĆ OTWIERANIA SKRZYDEŁ ZEWNETRZNYCH - 1 PRAWE - 2 LEWE

47 SYSTEM CORONA CT70 HS - PRZEKROJE 1

48 SYSTEM CORONA CT70 HS - PRZEKROJE

49 SYSTEM CORONA CT70 HS - PRZEKROJE

50 SYSTEM CORONA CT70 HS - PRZEKROJE

51 SYSTEM CORONA CT70 HS - PRZEKROJE 0

52 SYSTEM CORONA CT70 HS - GALERIA

53 PROFILE DODATKOWE - POSZERZENIA Ct Si PROFILE DODATKOWE

54 PROFILE DODATKOWE Si82 - LISTWA PODPARAPETOWA 5K - RECYKLAT 8674 Ct70 - PROFIL OSŁONOWY 8823 LISTWA PODPARAPETOWA - RECYKLAT 8674 LISTWA PODPARAPETOWA 8299 LISTWA PODPARAPETOWA 8479 PROFILE PRZYŁĄCZENIOWE PROFIL PRZYLGOWY 9051 PROFIL OSŁONOWY ROWKA 8008 PROFIL ADAPTACYJNY 7612 PROFIL ADAPTACYJNY 7734 PROFIL ADAPTACYJNY 8480 OKAPNIK 7547 OKAPNIK 7494

55 PROFILE DODATKOWE - PARAPETY

56 PROFILE DODATKOWE - PARAPETY

57 PROFILE DODATKOWE - ŁĄCZNIKI WPUST PASOWANY ( ŁĄCZNIK ŁEZKA ) 7609 ŁĄCZNIK KATOWY DO Ct70 - MAŁY 8579 ŁĄCZNIK KĄTOWY DO Ct70 - DUŻY 8485 ŁĄCZNIK KĄTOWY DO Si

58 PROFILE DODATKOWE - ŁĄCZNIKI MONTAŻ DO OKIEN CT70 MONTAŻ DO OKIEN Si MONTAŻ DO OKIEN Ct70 i SI KOTWA MONTAŻOWA

59 PROFILE DODATKOWE - ŁĄCZNIKI PROFIL ŁĄCZĄCY - DO Ct ř5 PROFIL ŁĄCZĄCY 5K - DO CT PROFIL ŁĄCZĄCY 7K - DO SI

60 PROFILE DODATKOWE - ŁĄCZNIKI ZMIENNE POŁĄCZENIE NAROŻNE PROFIL NAROŻNY 8493 RURA PCV 7889

61 PROFILE DODATKOWE PROFIL OSŁONOWY STATYCZNY OSŁONA PCV - BIAŁE 7206 OSŁONA ALUMINIUM - LAMINOWANE 7025 OSŁONA ALUMINIUM - SUROWE

62 PROFILE DODATKOWE - PŁASKIE I KĄTOWE L = 180 mm 9047 L = 250 mm

63 PROFILE DODATKOWE - SZPROSY NAKLEJANE

64 PROFILE DODATKOWE DO ROLET RKS Rollladenführung Einlauftrichter Rollladentraversen Art.-Nr. / Abb Art.-Nr. Farbe VE Art.-Nr. Farbe VE Paar Paar Weiß Weiß Paar Paar Schwarz 10 Paar Schwarz 10 Paar Braun 10 Paar Braun 10 Paar Weiß Schwarz 10 Paar 100 Paar 10 Paar Weiß Schwarz 10 Paar Weiß Schwarz 10 Paar 100 Paar 10 Paar Weiß Schwarz 10 Paar 100 Paar 10 Paar Braun 10 Paar Braun 10 Paar Weiß Schwarz Braun 10 Paar 10 Paar 10 Paar Weiß Schwarz Braun 10 Paar 10 Paar 10 Paar Weiß Schwarz Braun 10 Paar 10 Paar 10 Paar Weiß Schwarz Braun 10 Paar 10 Paar 10 Paar Weiß Schwarz 10 Paar Weiß Paar Schwarz Weiß Schwarz 5 Paar

65 PROFILE DODATKOWE DO ROLET RKS Rollladenführung Einlauftrichter Endkappen Rollladentraversen Art.-Nr. / Abb. Art.-Nr. Farbe VE Art.-Nr. Farbe VE Weiß Schwarz 10 Paar Weiß Schwarz 5 Paar Weiß 100 Paar Weiß Schwarz 10 Paar Weiß Schwarz 10 Paar Weiß Schwarz 10 Paar Weiß Schwarz 10 Paar PROFILE PRZYŁĄCZENIOWE DO SKRZYNKI

66 DRZWI PCV

67 DRZWI PCV - WYMIARY WYMIARY MINIMALNE SZEROKOŚĆ - WYSOKOŚĆ 900 mm mm WYMIARY MAKSYMALNE SZEROKOŚĆ - WYSOKOŚĆ 1250 mm mm ŁĄCZENIE SKRZYDEŁ DRZWIOWYCH

68 DRZWI PCV - ZAMKI LISTWOWE rygle automatyczne haki ryglujace rolki ryglujace SECURY SH2 SH4 R4 AUTOMATIC SH2-3 punktowe ryglowanie - (1 zamek + 2 haki ryglujace) SH4-5 punktowe ryglowanie - (1 zamek + 4 haki ryglujace) SH2/2PZ - 4 punktowe ryglowanie - (2 zamki + 2 haki ryglujace) AUTOMATIC - 3 punktowe ryglowanie - (1 zamek + 2 automatyczne rygle) SECURY R4-5 punktowe ryglowanie - (1 zamek + 4 rolki ryglujace)

69 TERMOIZOLACJA BADANIA WSPÓŁCZYNNIKA Uw OKIEN W POSZCZEGÓLNYCH SYSTEMACH SCHUCO BADANE OKNO A w A f,i A g,i I g Obliczanie współczynnika Uw U f g U g A f,a A g,a U w = A g U g + A f U f + I g g A g + A f U g U w Współczynnik przenikania ciepła: U w = Okna [W/(m 2. K)] U g = Szkła [W/(m 2. K)] U f = Profila [W/(m 2. K)] U f g = Liniowy współczynnik przenikania ciepła mostka cieplnego na styku szyby z ramą

70 U w [W/(m 2. K)]

71

72 OKLEINY OKLEINY DREWNOPODOBNE - STRUKTURA DREWNA CANADIAN DESSIN: INDIAN DESSIN: MONTANA DESSIN: SIENA NOCE DESSIN: SIENA ROSSO DESSIN: EICHE NATUR DESSIN: DOUGLASIE DESSIN: BERGKIEFER DESSIN: OREGON 4 DESSIN: GOLDEN OAK DESSIN: BRAUN DEKOR DESSIN: MAHAGONI DESSIN: EICHE DUNKEL DESSIN: EICHE HELL DESSIN: ORZECH DESSIN:

73 OKLEINY KOLOROWE - STRUKTURA DREWNA OKLEINY ROT RAL: 3011 DESSIN: SILBERGRAU RAL: 7001 DESSIN: PRÄG: 167 ANTHRAZITGRAU RAL: 7016 DESSIN: PRÄG: 167 BRILLANTBLAU RAL: 5007 DESSIN: BLAU RAL: 5005 DESSIN: STAHLBLAU RAL: 5011 DESSIN: MOOSGRÜN RAL: 6005 DESSIN: TANNENGRÜN RAL: 6009 DESSIN: OKLEINY KOLOROWE - STRUKTURA CERATY LICHTGRAU RAL: 7035 DESSIN: PRÄG: 083 ACHATGRAU RAL: 7038 DESSIN: PRÄG: 083 SIGNALGRAU RAL: 7004 DESSIN: PRÄG: 083 SILBERGRAU RAL: 7001 DESSIN: PRÄG: 083 BASALTGRAU RAL: 7012 DESSIN: PRÄG: 083 ANTHRAZITGRAU RAL: 7016 DESSIN: PRÄG: 083 SCHWARZGRAU RAL: 7021 DESSIN: PRÄG: 083 NOWY!!! METALLIC SILBER DESSIN: F NOWY!!! ALUMINIUM GEBÜRSTET DESSIN: F

74 ROLETY NADSTAWNE W SKRZYNKACH PVC CLASSIC TERMOLUX INTERLUX INTERLUX Z MOSKITIERĄ

75 ROLETY NADSTAWNE - CLASSIC Profil przyłączeniowy ramki 2. Profil łączący skrzynki 3. Pokrywa zewnętrzna. 4. Pokrywa wewnętrzna (rewizyjna). 5. Wkład termoizolacyjny 6. Rura nawojowa. 7. Stalowe wzmocnienie skrzynki. 8. Profil adaptacyjny 9. Taśma. 10. Prowadnica rolety z uszczelką szczotkową. 11. Pancerz rolety. 12. Listwa dolna z uszczelką gumową. 13. Bufor listwy dolnej max. grubość ramy okiennej = 95mm ROZMIARY SKRZYNEK PVC rodzaj skrzynki wysokość skrzynki głębokość skrzynki PSK-135 PSK-160 PSK mm 160 mm 200 mm 162 mm 186 mm 225 mm

76 ROLETY NADSTAWNE - TERMOLUX a Profil przyłączeniowy ramki 2. Profil łączący skrzynki 2a. Klapa rewizyjna 3. Pokrywa zewnętrzna. 4. Pokrywa wewnętrzna 5. Wkład termoizolacyjny 6. Rura nawojowa. 7. Stalowe wzmocnienie skrzynki. 8. Profil adaptacyjny 9. Taśma. 10. Prowadnica rolety z uszczelką szczotkową. 11. Pancerz rolety. 12. Listwa dolna z uszczelką gumową. 13. Bufor listwy dolnej. 14. Listwa tynkowa. 15. Wzmocnienie pod listwę tynkową. max. grubość ramy okiennej = 95mm ROZMIARY SKRZYNEK PVC rodzaj skrzynki wysokość skrzynki głębokość skrzynki BPR-160 BPR mm 200 mm 253 mm 253 mm

77 ROLETY NADSTAWNE - INTERLUX Skrzynka 2 - Wkład termoizolacyjny 3 - Rura nawojowa 4 - Profil adaptacyjny 5 - Prowadnica rolety 6 - Pancerz rolety 7 - Listwa dolna z uszczelką gumową 8 - Bufor listwy dolnej 9 - Listwa tynkowa 10 - Taśma max. grubość ramy okiennej 100 mm przy rewizji od dołu 205 mm przy rewizji od czoła KLAPY REWIZYJNE - A, B 255 ROZMIARY SKRZYNEK PVC rodzaj skrzynki VK-210 wysokość skrzynki 210 mm głębokość skrzynki 255 mm 205 A 106,4 Skrzynka rolety INTERLUX jest skrzynką, którą można montować na szerokie ramy okienne nawet do 205 mm (np. drzwi przesuwne typu HS). Posiada możliwość wykonania klapy rewizyjnej od dołu (przy zabudowie skrzynki od strony wewnętrznej) oraz od czoła (przy montażu na szerokie ramy okienne).

78 ROLETY NADSTAWNE - INTERLUX Z MOSKITIERĄ Skrzynka 2 - Wkład termoizolacyjny 3 - Rura nawojowa 4 - Profil adaptacyjny 5 - Prowadnica rolety 6 - Pancerz rolety 7 - Listwa dolna z uszczelką gumową 8 - Bufor listwy dolnej 9 - Rura nawojowa moskitiery 10 - Kaseta moskitiery 11 - Siatka antyinsektowa 12 - Listwa dolna moskitiery 13 - Listwa tynkowa 14 - Taśma max. grubość ramy okiennej 80 mm przy rewizji od dołu 185 mm przy rewizji od czoła ROZMIARY SKRZYNEK PVC rodzaj skrzynki wysokość skrzynki głębokość skrzynki VK mm 255 mm

79 ROLETY NADSTAWNE - PROWADNICE PVC DO ROLET - CLASSIC, TERMOLUX PROWADNICA POJEDYNCZA RK PROWADNICA PODWÓJNA RK DO ROLET - INTERLUX PROWADNICA PODWÓJNA PROWADNICA PODWÓJNA DO MOSKITIERY 60 60

80 ROLETY ZEWNETRZNE ALUMINIOWE STANDARD + opcja z moskitierą INTERMO + opcja z moskitierą ROLLOLUX OMEGA-LUX + opcja z moskitierą + opcja z moskitierą

81 ROLETY ZEWNĘTRZNE - STANDARD Skrzynka aluminiowa (góra) 2. Pierścienie zwiększające 3. Łożysko 4. Bok skrzynki 5. Koło nawojowe 6. Ślizgacz piór 7. Taśma 8. Prowadnica 9. Zwijacz taśmy 10. Wieszaki 11. Zatyczka listwy dolnej 12. Listwa dolna 13. Pióra aluminiowe lub PCV 14. Aretki (klipsy) 15. Klapa rewizyjna 16. Obsadka rury 17. Rura nawojowa WYPOSAŻENIE STANDARDOWE - Skrzynka + Prowadnice + Listwa dolna z uszczelką - w kolorach: Biały (02) Ciemny Brąz (08) Brąz (09) Szary (03) Beż (05) Srebro (01) Kość Słoniowa (16) - Pancerze aretowane Pa39, Pa45, PVC37, PVC45 - wszystkie kolory wg. wzornika str. - Kaseta na taśmę lub linkę do 5mb (zwijacz) - białe lub brąz - Nawiercanie otworów montażowych w prowadnicach - nieodpłatne na życzenie klienta INFORMACJE DODATKOWE DOSTEPNE ROZMIARY SKRZYNEK : ROLETA ZEWNETRZNA STANDARD - DOSTEPNA JEST TEŻ W WERSJI Z MOSKITIERĄ

82 ROLETY ZEWNĘTRZNE - ROLLOLUX Skrzynka aluminiowa (góra) 2. Pierścienie zwiększające 3. Łożysko 4. Bok skrzynki 5. Koło nawojowe 6. Ślizgacz piór 7. Prowadnica rolety 8. Taśma 9. Zwijacz taśmy 10. Zatyczka listwy dolnej 11. Listwa dolna 12. Pióra aluminiowe lub PCV 13. Wieszaki 14. Aretki (klipsy) 15. Klapa rewizyjna aluminiowa 16. Obsadka rury 17. Rura nawojowa WYPOSAŻENIE STANDARDOWE - Skrzynka + Prowadnice + Listwa dolna z uszczelką - w kolorach: Biały (02) Ciemny Brąz (08) Brąz (09) Szary (03) Beż (05) Srebro (01) Kość Słoniowa (16) - Pancerze aretowane Pa39, Pa45, PVC37, PVC45 - wszystkie kolory wg. wzornika str. - Kaseta na taśmę lub linkę do 5mb (zwijacz) - białe lub brąz - Nawiercanie otworów montażowych w prowadnicach - nieodpłatne na życzenie klienta INFORMACJE DODATKOWE DOSTEPNE ROZMIARY SKRZYNEK : ROLETA ZEWNETRZNA ROLLOLUX - DOSTEPNA JEST TEŻ W WERSJI Z MOSKITIERĄ

83 ROLETY ZEWNĘTRZNE - OMEGA-LUX Skrzynka aluminiowa (góra) 2. Pierścienie zwiększające 3. Łożysko 4. Bok skrzynki 5. Koło nawojowe 6. Ślizgacz piór 7. Prowadnica rolety 8. Taśma 9. Zwijacz taśmy 10. Zatyczka listwy dolnej 11. Listwa dolna 12. Pióra aluminiowe lub PCV 13. Wieszaki 14. Aretki (klipsy) 15. Klapa rewizyjna aluminiowa 16. Obsadka rury 17. Rura nawojowa 18. Nakładka półokragła WYPOSAŻENIE STANDARDOWE - Skrzynka + Prowadnice + Listwa dolna z uszczelką - w kolorach: Biały (02) Ciemny Brąz (08) Brąz (09) - Pancerze aretowane Pa39, Pa45, PVC37, PVC45 wszystkie kolory wg. wzornika str. - Kaseta na taśmę lub linkę do 5mb (zwijacz) - białe lub brąz - Nawiercanie otworów montażowych w prowadnicach - nieodpłatne na życzenie klienta Uwaga! Nakładki półokragłe nr 18 na prowadnice - nie stanowią wyposażenia standardowego są za dopłatą na życzenie klienta INFORMACJE DODATKOWE DOSTEPNE ROZMIARY SKRZYNEK : ROLETA ZEWNETRZNA OMEGA-LUX - DOSTEPNA JEST TEŻ W WERSJI Z MOSKITIERĄ

84 ROLETY ZEWNĘTRZNE - INTERMO Skrzynka aluminiowa (góra) 2. Pierścienie zwiększające 3. Łożysko 4. Bok skrzynki 5. Koło nawojowe 6. Ślizgacz piór 7. Prowadnica rolety 8. Taśma 9. Zwijacz taśmy 10. Zatyczka listwy dolnej 11. Listwa dolna 12. Pióra aluminiowe lub PCV 13. Wieszaki 14. Aretki (klipsy) 15. Klapa rewizyjna aluminiowa 16. Obsadka rury 17. Rura nawojowa 18. Listwa tynkowa 19. Listwa dystansowa WYPOSAŻENIE STANDARDOWE - Skrzynka (góra + boki) - surowe aluminium (niemalowane) - Klapa rewizyjna + Prowadnice + Listwa dolna z uszczelką - w kolorach: Biały (02) Ciemny Brąz (08) Brąz (09) Szary (03) Beż (05) Srebro (01) Kość Słoniowa (16) - Pancerze aretowane Pa39, Pa45, PVC37, PVC45 - wszystkie kolory wg. wzornika str. - Kaseta na taśmę lub linkę do 5mb (zwijacz) - białe lub brąz - Nawiercanie otworów montażowych w prowadnicach - nieodpłatne na życzenie klienta b1 b DOSTEPNE ROZMIARY SKRZYNEK h=b b1 min h1 min h h PRZEKRÓJ BOCZNY

85 ROLETY ZEWNĘTRZNE - INTERMO Z MOSKITIERĄ Skrzynka aluminiowa (góra) 2. Mechanizm sprężynowy moskitiery 3. Pierścienie zwiększające 4. Łożysko 5. Uchwyt pod moskitierę 6. Bok skrzynki 7. Listwa dystansowa 8. Rygiel 9. Wieszaki 10. Koło nawojowe 11. Taśma 12. Prowadnica 13. Zwijacz taśmy 14. Zatyczka listwy dolnej 15. Listwa dolna 16. Pióra aluminiowe lub PCV 17. Aretki (klipsy) 18. Klapa rewizyjna 19. Listwa tynkowa skrzynki 20. Ślizgacz piór 21. Obsadka rury 22. Rurka z siatką 23. Rura nawojowa 24. Listwa dolna moskitiery

86 ROLETY ZEWNĘTRZNE - INTERMO SPOSOBY MONTAŻU *Skrzynka rolety wbudowana w trakcie wznoszenia ściany *Skrzynka rolety wbudowana w wymieniane nadproże istniejącej ściany *Skrzynka rolety wbudowana pod istniejące nadproże tynk 2 - ocieplenie 3 - siatka tynkarska 4 - skrzynka aluminiowa (góra) 5 - płyta z wełny drzewnej 6 - listwa tynkowa skrzynki 7 - klapa rewizyjna 8 - konstrukcja nadproża 9 - beton komórkowy 10 - wypełnienie okienne 6 7

87 ROLETY ZEWNĘTRZNE - INTERMO PROPONOWANE SPOSOBY POMIAROWANIA I MONTAŻU b B h d b B R OBRYS KASETY PROWADNICA ROLETY H O H R H R - wysokość rolety H O - wysokość okna B R - szerokość rolety B - szerokość okna h - wysokość skrzynki rolety b - głębokość skrzynki rolety b 1 - minimalna szerokość otworu pod skrzynkę h 1 - minimalna wysokość otworu pod skrzynkę Roleta INTERMO Roleta INTERMO z moskitierą 18,5 0,98 21,8 40,4 18,5 mm 1 mm

88 ROLETY ZEWNĘTRZNE - PROWADNICE PROSTA KĄTOWA PROSTA DO ROLET Z MOSKITIERĄ 26 24, ,4 PROSTA MAXI 66 do pancerza PCV37, PA-39, PA-45 (dotyczy tylko profila PCV-52) PODWÓJNA 79 26,2 26,2 NAKŁADKA PÓŁOKRĄGŁA NA PROWADNICE - SPOSÓB MOCOWANIA Otwory w prowadnicy na wkręty wykonać wiertłem 3 mm Zatrzask mocować wkrętem 3,5 x 9,5 mm dostarczonym w komplecie

89 ROLETY ZEWNĘTRZNE INFORMACJE WYMAGANE PRZY SKŁADANIU ZAMÓWIENIA 1) WYJŚCIE TAŚMY 15 mm otwór 20 mm C A 15 mm 20 mm - otwór 15 mm otwór 20 mm C A 20 mm 20 mm - otwór A 20 mm 20 mm - otwór otwór 20 mm C B 25 mm - otwór D B 25 mm - otwór B 25 mm - otwór Jeżeli wyjście taśmy nie będzie określone w zamówieniu standardowo zostanie przyjęte wyjście B w przypadku typu rolety A i B oraz wyjście C w przypadku typu rolety C. 2) TYP ROLETY NA ELEWACJĘ WE WNEKĘ A B C 3) WIERCENIE PROWADNIC

90 RODZAJE NAPĘDÓW DO ROLET ZEWNĘTRZNYCH ZWIJACZE NA TAŚMĘ LUB LINKĘ KASETA Z PRZEKŁADNIA NA TASMĘ + KORBA (12-20kg) SPRĘŻYNOWE MECHANIZMY PODNOSZENIA KORBOWY MECHANIZM PODNOSZENIA NAPĘDY ELEKTRYCZNE

91 ROLETY - ELEMENTY DODATKOWE KOMPLET ZASUWEK W LISTWIE DOLNEJ (rygle ręczne) min. szer. rolety 45 cm RYGIEL AUTOMATYCZNY ZAMEK BASKWILOWY W LISTWIE DOLNEJ + KOMPLET KLUCZY (2 szt.) ORAZ PŁYTKA MASKUJĄCA WYSTĘPUJĄCE W KOLORZE BIAŁYM, BRĄZOWYM I CIEMNYM BRĄZIE WIESZAK BLOKADA "Lock to Play"

92 ROLETY - LISTA DOSTEPNYCH KOLORÓW PANCERZY ALU / PVC Dane techniczne: Wysokość profilu - mm Ilość listew na metr wysokości - Maksymalna szerokość rolety - Maksymalna powierzchnia rolety - Cięzar 1m2-3 PA-39 kg 39 26szt ,5 mm m2 Dane techniczne: Wysokość profilu - PA-45 mm Ilość listew na metr wysokości - Maksymalna szerokość rolety - Maksymalna powierzchnia rolety - Cięzar 1m2-3,2 kg 45 23szt ,5 mm m2 1. Perforowany 2. Nieperforowany X01 SREBRNY X02 BIAŁY X03 SZARY X04 CIEMNY BEŻ X05 BEŻ X07 JASNY SZARY X08 CIEMNY BRĄZ X09 BRĄZ X13 ZIELEŃ X15 BIEL KREMOWA X16 KOŚĆ SŁONIOWA X19 BORDOWY X22 MAHOŃ X23 ANTRACYT X30 ORZECH X48 ZŁOTY DĄB Dane techniczne: Wysokość profilu - mm Ilość listew na metr wysokości - Maksymalna szerokość rolety - Maksymalna powierzchnia rolety - Cięzar 1m2 - PCV-37 3,5 kg 37 27szt ,0 mm m2 Dane techniczne: Wysokość profilu - mm Ilość listew na metr wysokości - Maksymalna szerokość rolety - Maksymalna powierzchnia rolety - Cięzar 1m2 - PCV-52 4,0 kg 52 19szt ,5 mm m2 X03 SZARY X02 BIAŁY X05 BEŻ UWAGA! Przedstawione powyżej próbki kolorystyczne mogą w pewnym stopniu odbiegać od kolorystyki rzeczywistej.

93 KLAMKI I POCHWYTY

94 KLAMKI OKIENNE I BALKONOWE O1 O2 O STANDARD 02 - Z PRZYCISKIEM 03 - Z KLUCZEM UNIWERSALNYM ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 KLAMKI OKIENNE TYP 1003 KB E STANDARD TYP 1003 KBR E POD ROLETĘ KLAMKI BALKONOWE OBUSTRONNE STANDARD TYP 1003 KB E KLAMKA BALKONOWA - OBUSTRONNA + SZYLD POD WKŁADKĘ PATENTOWĄ - OBUSTRONNY (ZASTOSOWANIE DO ZASUWNICY TYPU PZ) ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4 Z PRZYCISKIEM TYP 1003 KBR E KLAMKA BALKONOWA POD ROLETĘ - OBUSTRONNA + SZYLD POD WKŁADKĘ PATENTOWĄ - OBUSTRONNY (ZASTOSOWANIE DO ZASUWNICY TYPU PZ) Z KLUCZEM UNIWERSALNYM ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4

95 KLAMKI I POCHWYTY - DRZWIOWE D1 D2 D3 TYLKO OTWORY!!! OTWÓR OSI KLAMKI - WEWNĄTRZ OTWÓR WKŁADKI PATENTOWEJ- OBUSTRONNY TYLKO OTWORY!!! OTWÓR OSI KLAMKI - OBUSTRONNY OTWÓR WKŁADKI PATENTOWEJ - OBUSTRONNY KLAMKA DZIELONA - WEWNĄTRZ SZYLD WKŁADKI PATENTOWEJ - OBUSTRONNY TYP 33PZ SZYLD WKŁADKI PATENTOWEJ STANDARD ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 STAL SZLACHETNA TYP 33KZ-2 SZYLD WKŁADKI PATENTOWEJ Z ANTYWŁAMANIOWĄ OCHRONĄ ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 STAL SZLACHETNA TYP R32/1200 KLAMKA DRZWIOWA DZIELONA ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F4, F9 STAL SZLACHETNA

96 KLAMKI I POCHWYTY - DRZWIOWE D4 KLAMKA DRZWIOWA STANDARD - OBUSTRONNA D5 KLAMKA DRZWIOWA POD ROLETĘ - OBUSTRONNA TYP 32/1200 STANDARD ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 TYP 32R/1200 KLAMKA POD ŻALUZJĘ STANDARD ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 TYP 35A/1200 ANTYWŁAMANIOWA ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 STAL SZLACHETNA TYP 35A/1200 KZ ANTYWŁAMANIOWA Z OCHRONĄ WKŁADKI ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9

97 KLAMKI I POCHWYTY - DRZWIOWE D6 KLAMKA DRZWIOWA Z POCHWYTEM NA SZYLDZIE KLAMKA - WEWNĄTRZ, POCHWYT - ZEWNĄTRZ STANDARD ANTYWŁAMANIOWA ANTYWŁAMANIOWA Z OCHRONĄ WKŁADKI ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 STAL SZLACHETNA - MODELE; G, P ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 TYP 35/1200 G TYP 35A/1200 G TYP 35A/1200 G KZ TYP 35/1200 P TYP 35A/1200 P TYP 35A/1200 P KZ TYP 35/1200 V TYP 35A/1200 V TYP 35/1200 L

98 KLAMKI I POCHWYTY - DRZWIOWE D7 POCHWYT NA SZYLDZIE - OBUSTRONNY ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 TYP 35 G TYP 35 P TYP 35 V TYP 35 L

99 KLAMKI I POCHWYTY - DRZWIOWE D8 POCHWYT RUROWY - OBUSTRONNY SZYLD WKŁADKI PATENTOWEJ - OBUSTRONNY D9 KLAMKA DZIELONA - WEWNĄTRZ POCHWYT RUROWY - ZEWNATRZ SZYLD WKŁADKI PATENTOWEJ - OBUSTRONNY POCHWYT JEDNOSTRONNY WALA STAL SZLACHETNA MONTAŻ POD KĄTEM 45 TYP P45 - X=380 mm TYP P45 - X=1000 mm TYP P45 - X=2000 mm TYP 33PZ SZYLD WKŁADKI PATENTOWEJ STANDARD ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 STAL SZLACHETNA X - ROZSTAW OTWORÓW MONTAŻOWYCH TYP 33KZ-2 SZYLD WKŁADKI PATENTOWEJ Z ANTYWŁAMANIOWĄ OCHRONĄ ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 STAL SZLACHETNA TYP R32/1200 KLAMKA DRZWIOWA DZIELONA ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F4, F9 STAL SZLACHETNA

100 DRZWI ANTYPANIK 1-SKRZYDŁOWE - TYPY A1 KLAMKA OBUSTRONNA A2 WEWNATRZ - KLAMKA ZEWNATRZ - GAŁKA WEWNATRZ ZEWNATRZ WEWNATRZ ZEWNATRZ A3 WEWNATRZ - DŹWIGNIA ZEWNATRZ - KLAMKA A4 WEWNATRZ - DŹWIGNIA ZEWNATRZ - GAŁKA WEWNATRZ ZEWNATRZ WEWNATRZ ZEWNATRZ

101 KLAMKI OKIENNE - OBNIŻONE Wykonujemy okna z klamką obniżoną w kilku rozmiarach. Dostepne wysokości : 190, 283, 433, 533, 583 mm. UWAGA! W WinPro rysujemy wysokość klamki od dołu skrzydła - nie od dołu okna!!! Wysokość klamki od dołu skrzydła 220 mm Okno ze słupkiem poziomym - wysokość klamki od dołu skrzydła - nie od dołu okna!!! - nie od osi słupka!!!
