1 bis STOLARKA PVC KATALOG 2015

2 KATALOG SPIS TREŚCI - KONTAKT OFERTA TYPY OKIEN SYSTEMY PCV - SCHUCO SYSTEM CT70 AS SYSTEM SI SYSTEM S SYSTEM CT70 HS ROTO PATIO PROFILE DODATKOWE DRZWI WEJŚCIOWE TERMOIZOLACJA OKLEINY SYSTEMY ROLET ZEWNĘTRZNYCH - PORTOS ROLETY NAKŁADANE W SKRZYNKACH PCV ROLETY ADAPTACYJNE W SKRZYNKACH ALU WENTYLACJA KLAMKI I POCHWYTY DRZWI ANTYPANIK 1-SKRZYDŁOWE - TYPY KLAMKI OKIENNE - OBNIŻONE WYPEŁNIENIA DRZWIOWE - VEYNA ZASADY OKREŚLANIA WYMIARÓW PRODUKCYJNYCH STANDARDY WYKONANIA: BALKONY, TARASY, DRZWI MONTAŻ OKIEN I DRZWI - INFORMACJE PODSTAWOWE

3 ul. Słowiańska 11F, Koszalin POLSKA +48(94) (94) (94) contact: ANNA MARCZAK Export - Marches Francophones eksport@lastrik.com ` +48(94) VOIP +48(94) a.marczak.eksport.lastrik contact: NOEMI CIEŚLIK Export - Marches Francophones eksport5@lastrik.com ` +48(94) VOIP +48(94) eksport.lastrik contact: NATALIA KUJAWA Export - Marches Francophones eksport8@lastrik.com ` +48(94) VOIP +48(94) eksport8.lastrik contact: MACIEJ ZIEMLEWSKI Export - Marches Francophones eksport3@lastrik.com ` +48(94) VOIP +48(94) eksport3.lastrik contatto: ANETA ZIEBA-KONCZYŃSKA Export - Mercato Italiano eksport2@lastrik.com ` +48(94) VOIP +48(94) eksport2.lastrik kontakt: MONIKA HEIB-HERMANN Export - Deutschsprachige Märkte eksport 6@lastrik.com +48(94) VOIP +48(94) m.heib.hermann.lastrik kontakt: ALEKSANDER SZKAPICZ Export - Deutschsprachige Märkte Scandinavian & UK Market eksport4@lastrik.com +48(94) VOIP +48(94) a.szkapicz.lastrik kontakt: JOANNA FOITL Export - Deutschsprachige Märkte eksport9@lastrik.com +48(94) VOIP +48(94) eksport9.lastrik contact: KATARZYNA WOJTCZAK Export - English-speaking markets Scandinavian & UK Market eksport7@lastrik.com +48(94) VOIP +48(94) eksport7.lastrik 002

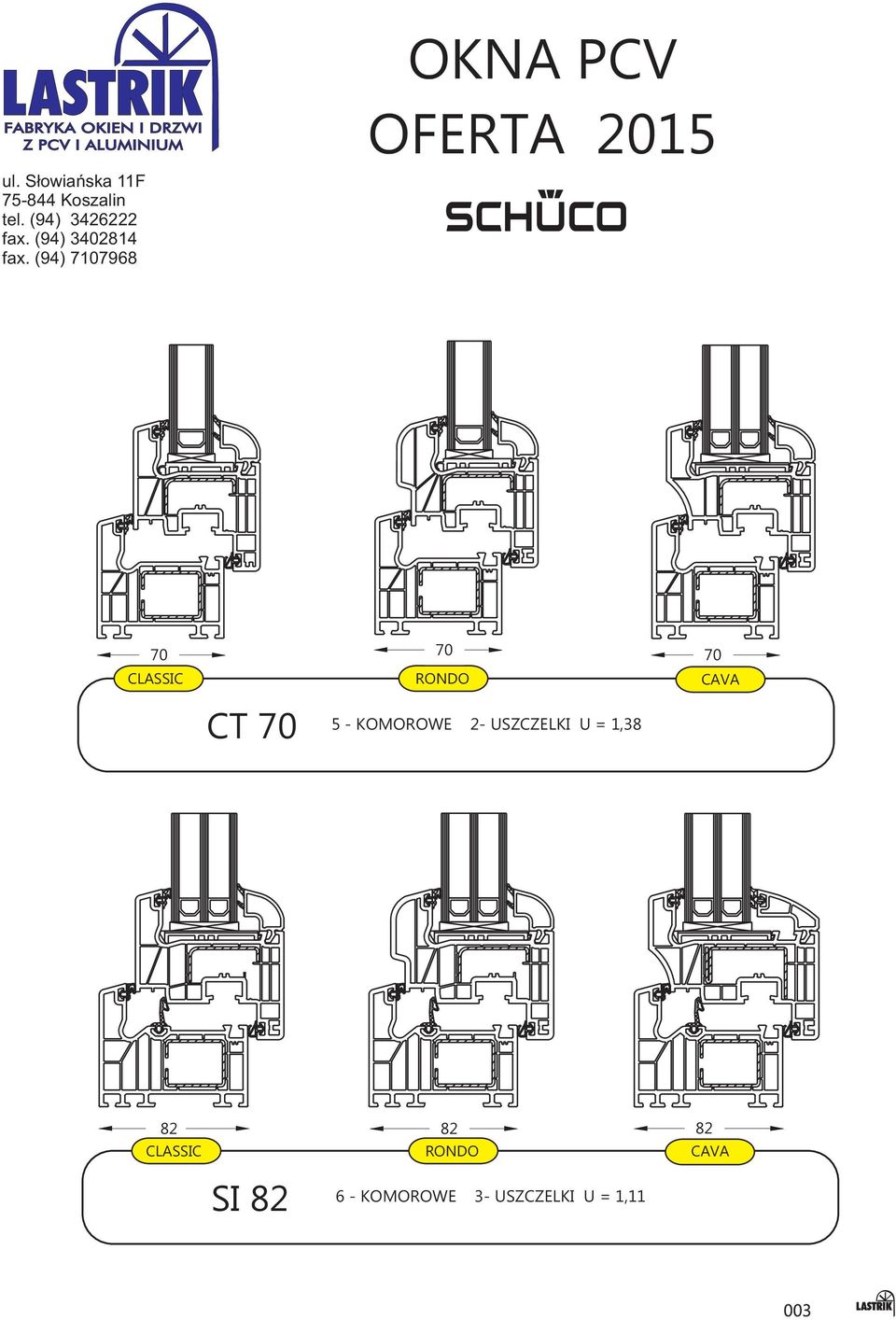

4 ul. Słowiańska 11F Koszalin tel. (94) fax. (94) fax. (94) OKNA PCV OFERTA CLASSIC RONDO CAVA CT KOMOROWE 2- USZCZELKI U = 1, CLASSIC RONDO CAVA SI KOMOROWE 3- USZCZELKI U = 1,11 003

5 OFERTA SZCZEGÓŁOWA WSZYSTKICH SYSTEMÓW 004 PROFILE - OKUCIA WITRYNY OKNA I BALKONY ROZWIERNE OKNA I BALKONY ROZWIERNO-UCHYLNE OKNA I BALKONY UCHYLNE OKNA I BALKONY PRZESUWNE OKNA I BALKONY Z RUCHOMYM SŁUPKIEM OKNA Z KLAMKĄ CENTRALNĄ OKNA OBROTOWE (OŚ POZIOMA) BALKONY Z KLAMKĄ OBUSTRONNĄ DRZWI TARASOWE OTWIERANE DO WEWNĄTRZ DRZWI TARASOWE OTWIERANE NA ZEWNĄTRZ DRZWI TARASOWE PRZESUWNO-UCHYLNE DRZWI TARASOWE PRZESUWNO-SKŁADANE DRZWI WEJŚCIOWE OTWIERANE DO WEWNATRZ DRZWI WEJŚCIOWE OTWIERANE NA ZEWNĄTRZ DRZWI PODNOSZONO-PRZESUWNE DRZWI UCHYLNO-PODNOSZONO-PRZESUWNE 1 TYLKO MODEL CLASSIC S74 v x x x v x x x v x xx x x x x x CT70 v v v v x v v 1 vv 1 v v 1 v v v 1 v 1 x x SI82 v v v v x v x x x v x v x v x x x CT70HS x x x x x x x xx x x x x x x v v

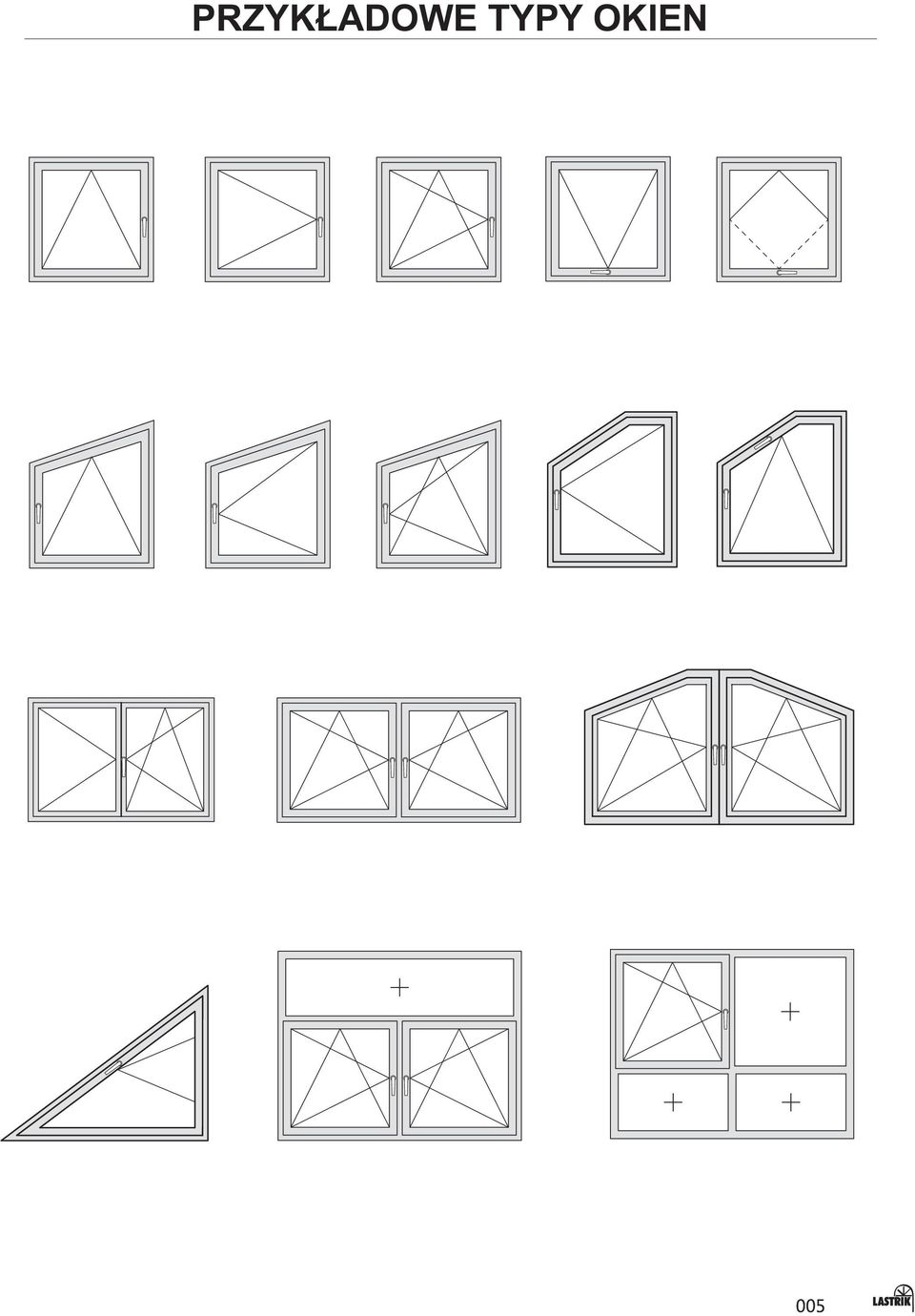

6 PRZYKŁADOWE TYPY OKIEN 005

7 PRZYKŁADOWE TYPY OKIEN 006

8 PRZYKŁADOWE TYPY DRZWI WEJŚCIOWYCH PRZYKŁADOWE TYPY DRZWI UCHYLNO-PRZESUWNYCH 007

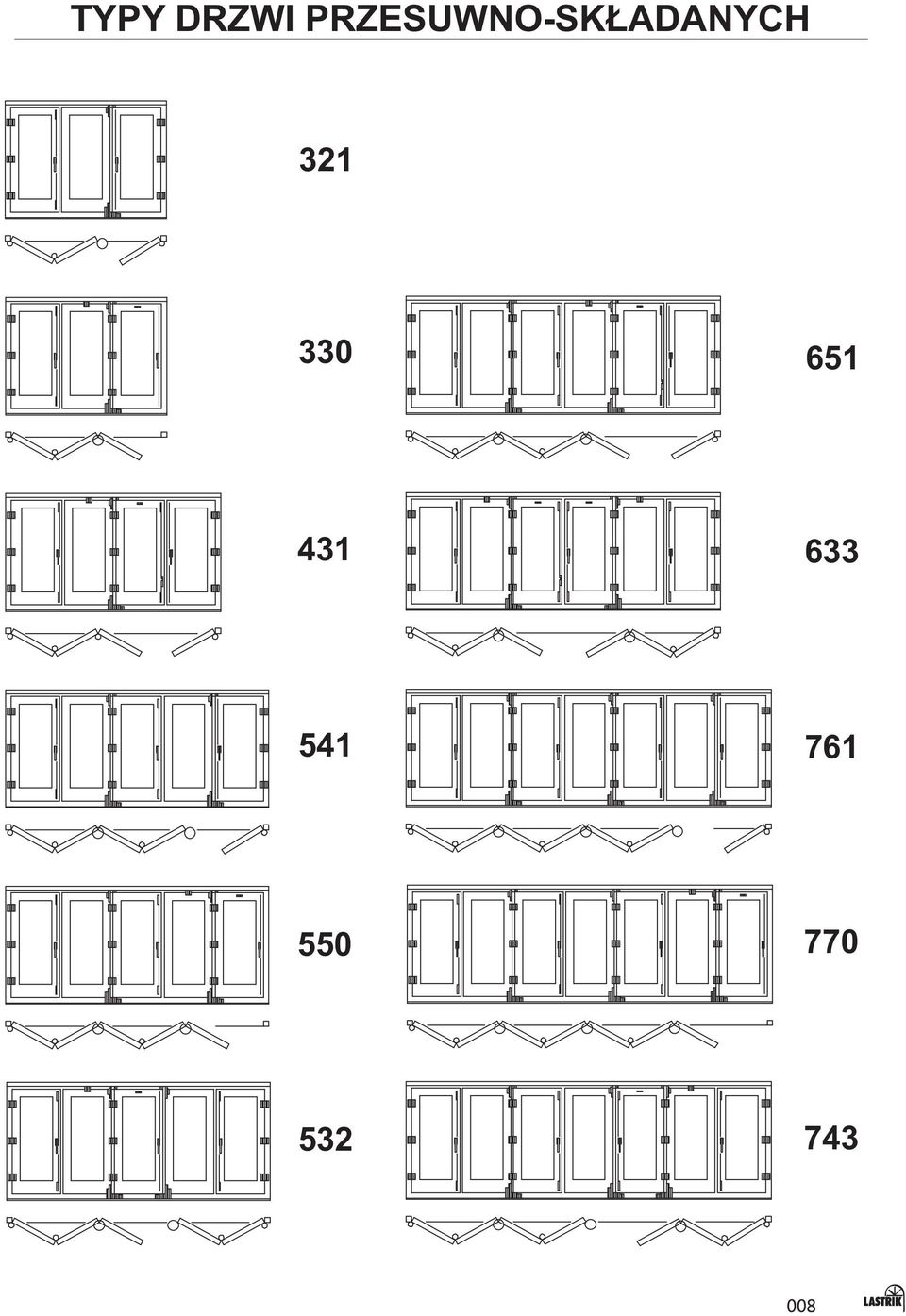

9 TYPY DRZWI PRZESUWNO-SKŁADANYCH

10 SYSTEM CORONA CT70 AS 009

11 CT70 AS - CLASSIC - WYMIARY PODSTAWOWE bis 010

12 CT70 AS - RONDO - WYMIARY PODSTAWOWE bis 011

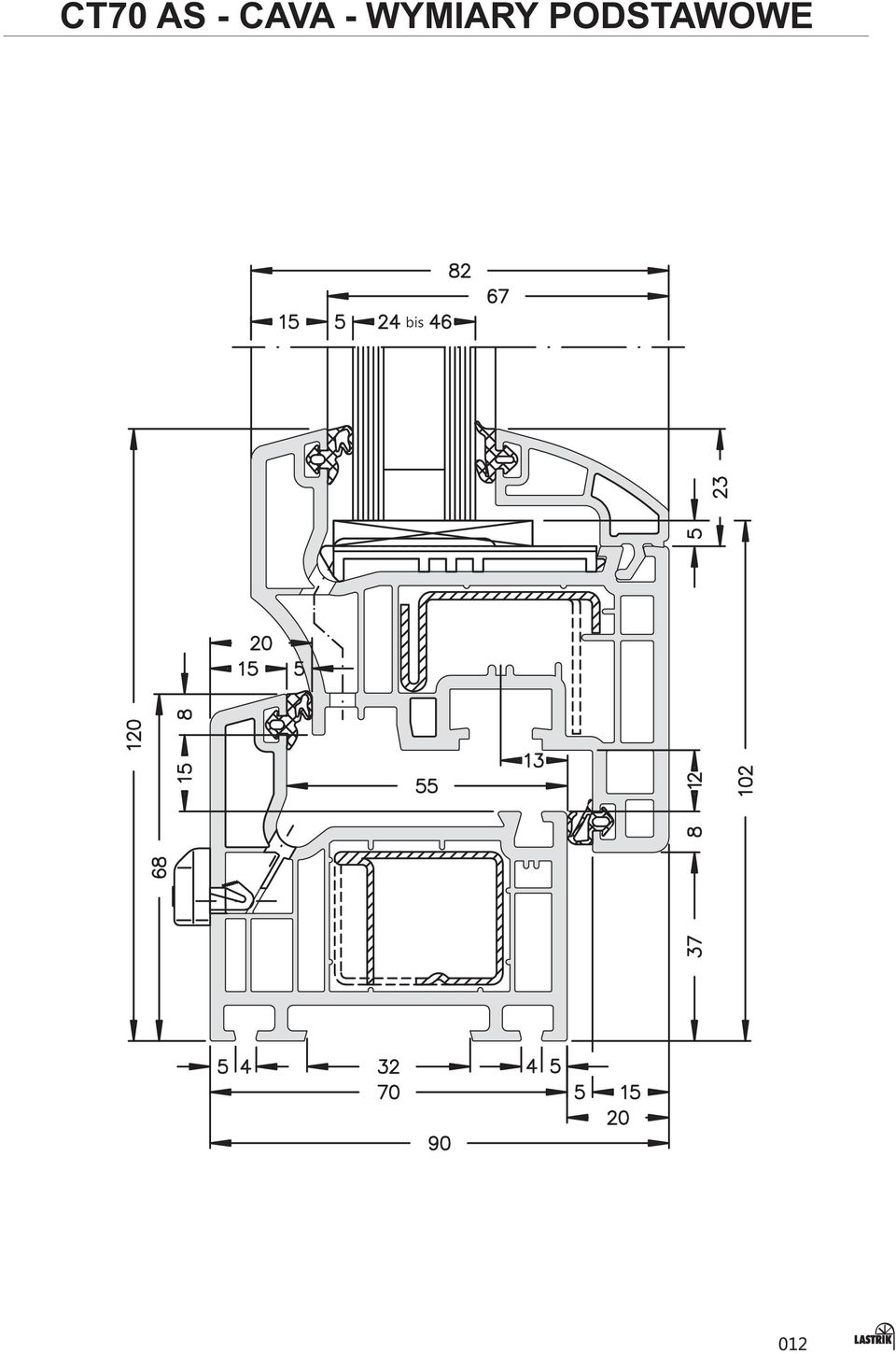

13 CT70 AS - CAVA - WYMIARY PODSTAWOWE bis 012

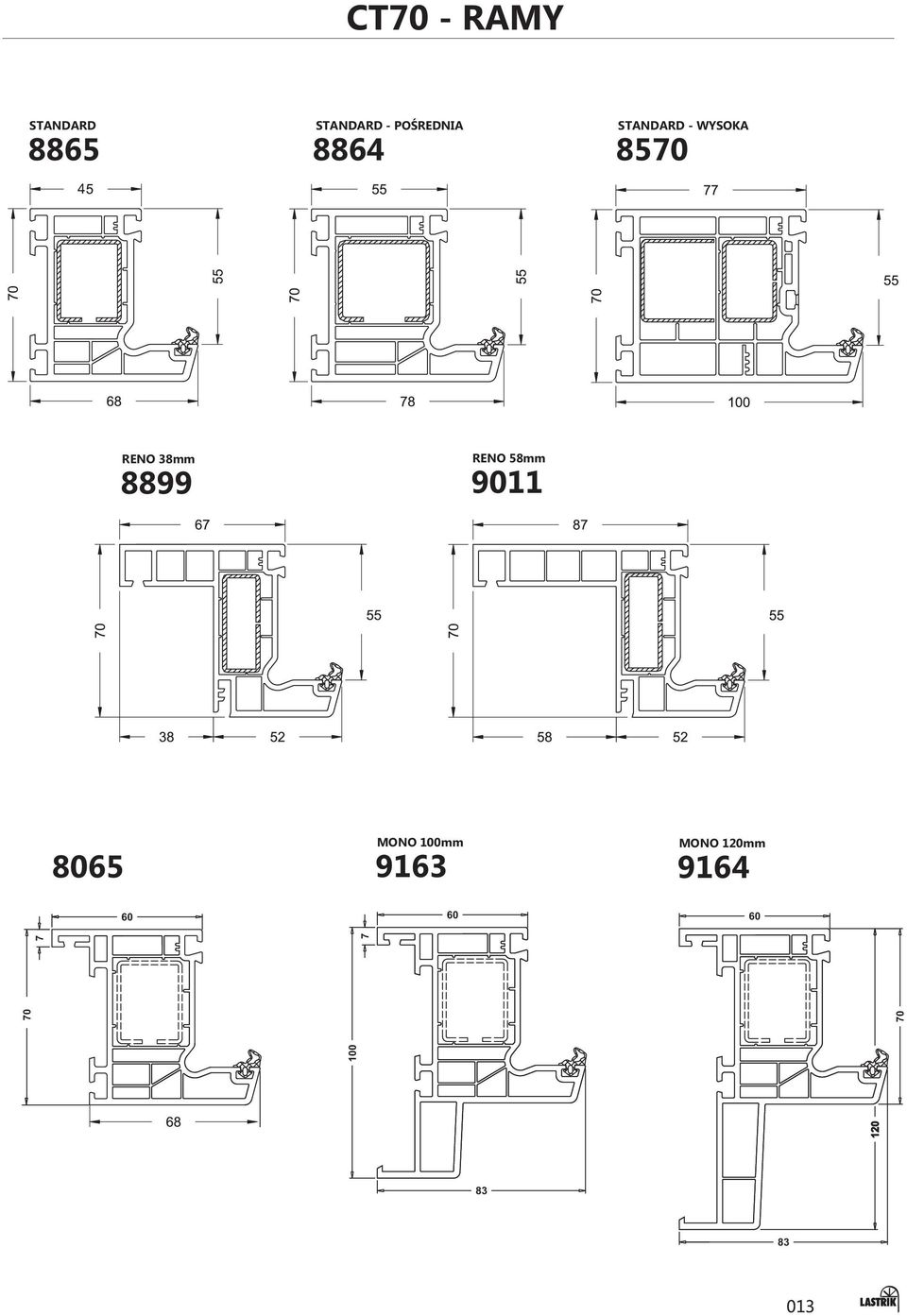

14 CT70 - RAMY STANDARD STANDARD - POŚREDNIA STANDARD - WYSOKA RENO 38mm 8899 RENO 58mm MONO 100mm 9163 MONO 120mm

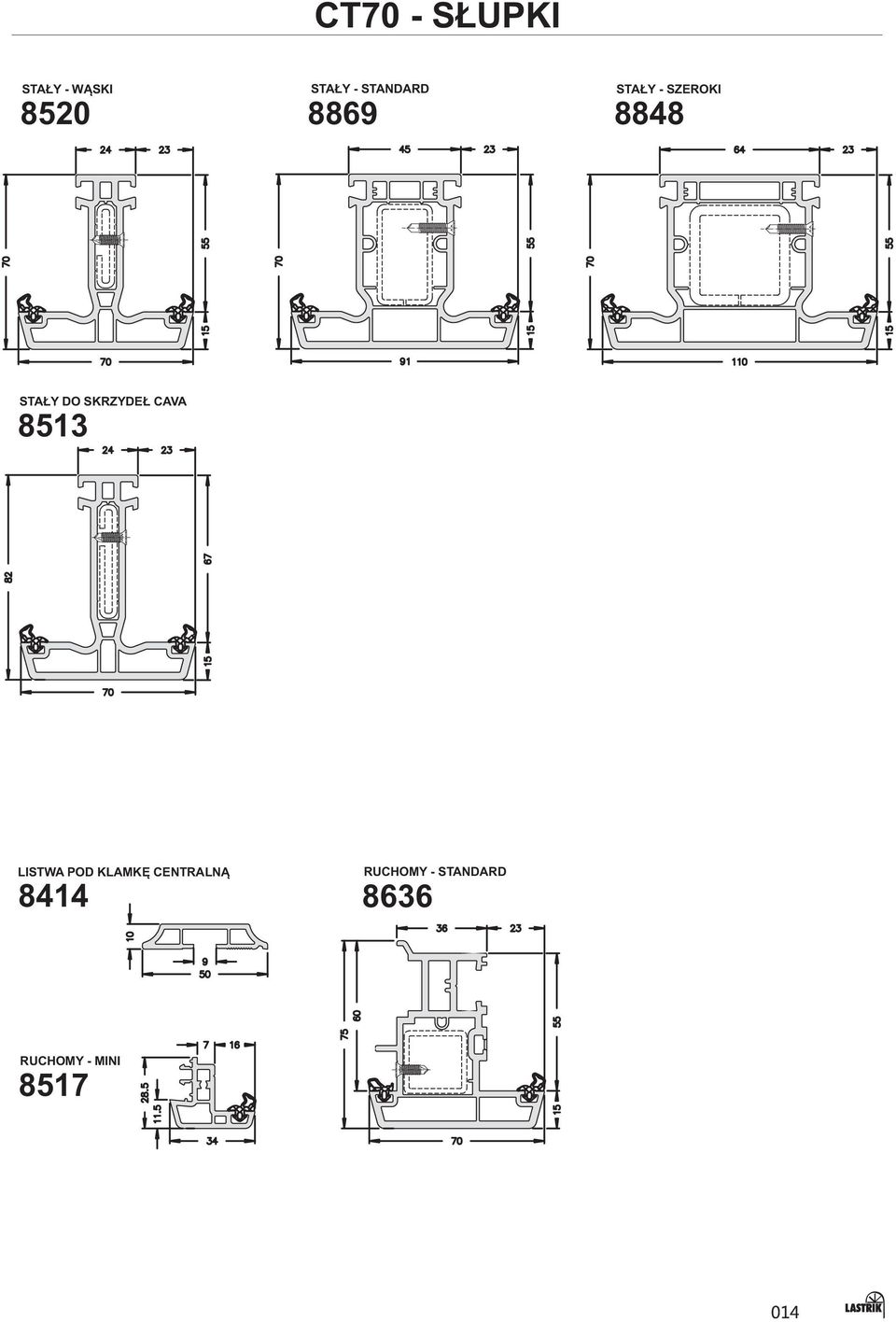

15 CT70 - SŁUPKI STAŁY - WĄSKI STAŁY - STANDARD STAŁY - SZEROKI STAŁY DO SKRZYDEŁ CAVA 8513 LISTWA POD KLAMKĘ CENTRALNĄ 8414 RUCHOMY - STANDARD 8636 RUCHOMY - MINI

16 CT70 CLASSIC - SKRZYDŁA OKNA / BALKONY - STANDARD 8866 DRZWI TARASOWE OTWIERANE DO WEWNĄTRZ 8563 DRZWI TARASOWE OTWIERANE NA ZEWNĄTRZ 8509 DRZWI WEJŚCIOWE OTWIERANE DO WEWNĄTRZ DRZWI WEJŚCIOWE OTWIERANE NA ZEWNĄTRZ

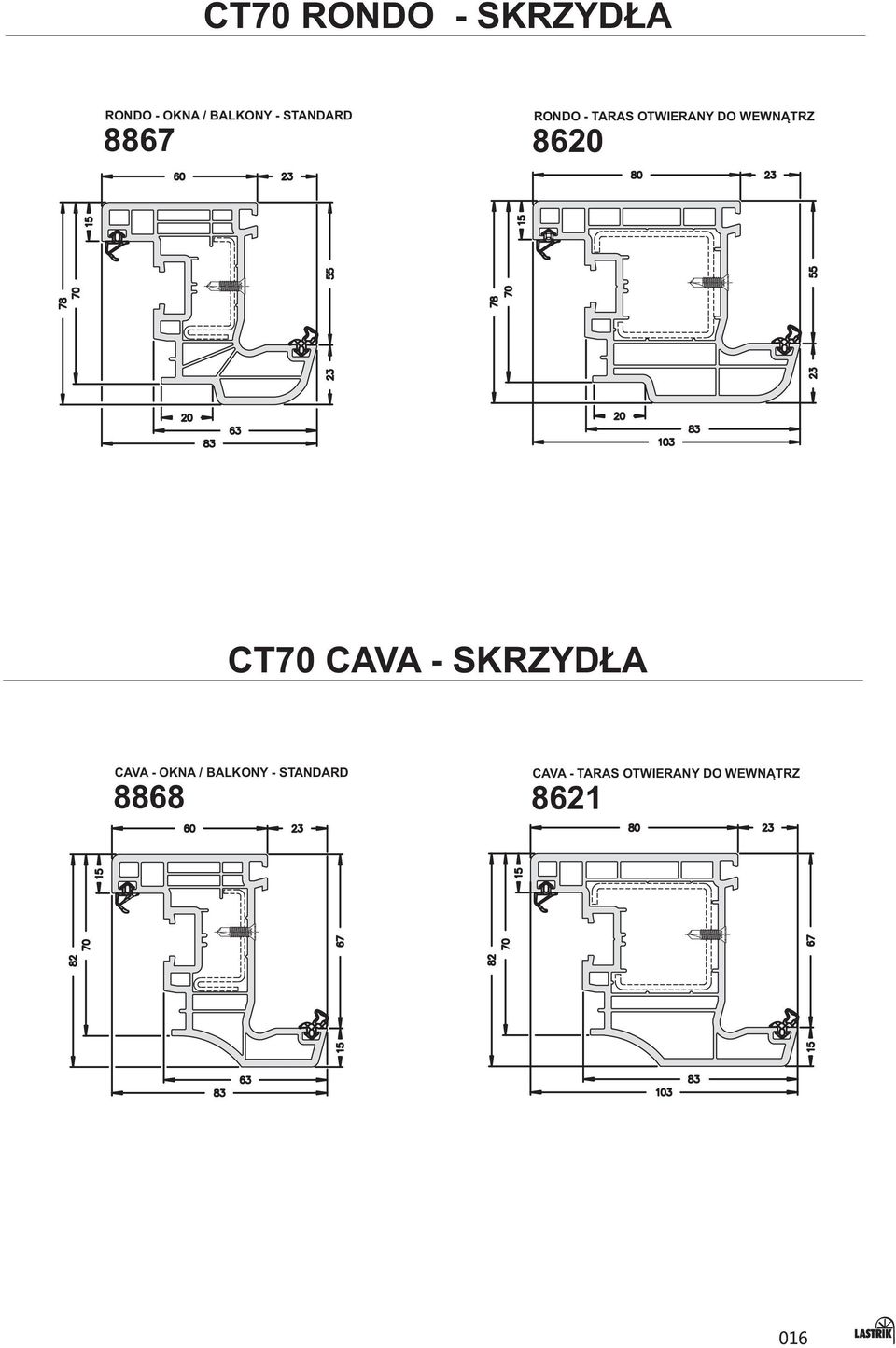

17 CT70 RONDO - SKRZYDŁA RONDO - OKNA / BALKONY - STANDARD 8867 RONDO - TARAS OTWIERANY DO WEWNĄTRZ 8620 CT70 CAVA - SKRZYDŁA CAVA - OKNA / BALKONY - STANDARD 8868 CAVA - TARAS OTWIERANY DO WEWNĄTRZ

18 CT70 - PRZEKROJE - SŁUPKI RUCHOME OKNO - SŁUPEK RUCHOMY MINI OKNO - SŁUPEK RUCHOMY MINI Z KLAMKĄ CENTRALNĄ 174 OKNO / BALKON - SŁUPEK RUCHOMY STANDARD 214 DRZWI TARASOWE - SŁUPEK RUCHOMY STANDARD 017

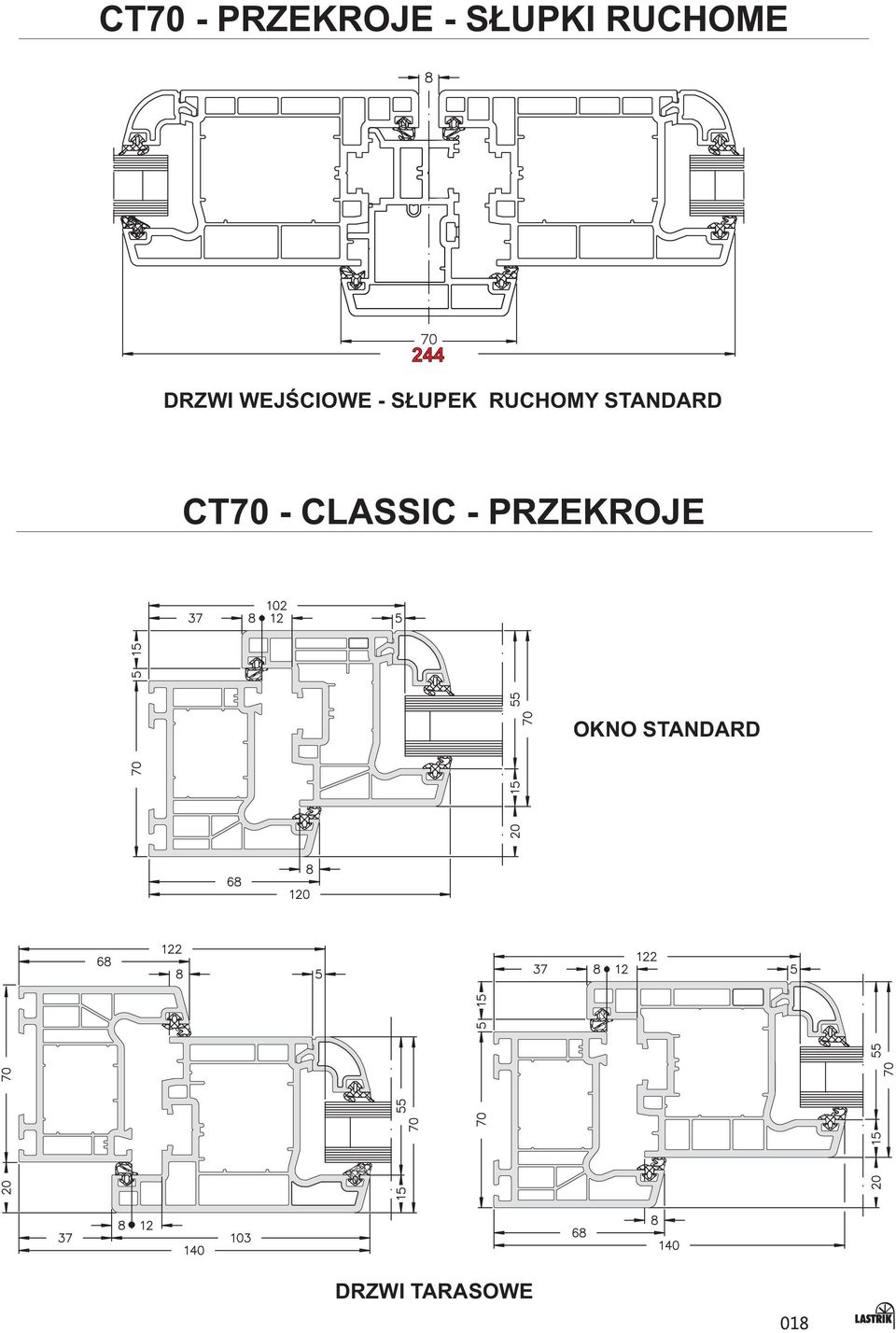

19 CT70 - PRZEKROJE - SŁUPKI RUCHOME 244 DRZWI WEJŚCIOWE - SŁUPEK RUCHOMY STANDARD CT70 - CLASSIC - PRZEKROJE OKNO STANDARD DRZWI TARASOWE 018

20 CT70 - RONDO - PRZEKROJE CT70 - CAVA - PRZEKROJE 019

21 CT70 - CLASSIC - DRZWI WEJSCIOWE OTWIERANE DO WEWNĄTRZ OTWIERANE NA ZEWNĄTRZ 020

22 CT70 - GALERIA 021

23 SYSTEM CORONA SI82 022

24 SI82 CLASSIC - WYMIARY PODSTAWOWE bis 023

25 SI82 RONDO - WYMIARY PODSTAWOWE bis 024

26 SI82 CAVA - WYMIARY PODSTAWOWE bis

27 SI82 - RAMY STANDARD 68mm 9192 POŚREDNIA 78mm 9161 SZEROKA 88mm SI82 - SKRZYDŁA CLASSIC - OKNO / BALKON 9071 RONDO - OKNO / BALKON 9162 CAVA - OKNO / BALKON CLASSIC - DRZWI TARASOWE OTWIERANE DO WEWNĄTRZ 9168 RONDO - DRZWI TARASOWE OTWIERANE DO WEWNĄTRZ

28 SI82 - SKRZYDŁA CLASSIC - DRZWI WEJŚCIOWE OTWIERANE DO WEWNĄTRZ 8813 CLASSIC - DRZWI WEJŚCIOWE OTWIERANE NA ZEWNĄTRZ 9189 SI82 - SŁUPKI STAŁY - STANDARD 91mm 9209 STAŁY - STANDARD 91mm DO SKRZYDEŁ 8514 STAŁY - WĄSKI 70mm DO SKRZYDEŁ 8513 STAŁY - SZEROKI 110mm RUCHOMY 70mm

29 SI82 - PRZEKROJE - SŁUPKI OKNO / BALKON - SŁUPEK STAŁY STANDARD OKNO / BALKON - SŁUPEK RUCHOMY STANDARD SI82 - PRZEKROJE - OKNA RONDO CLASSIC 028

30 SI82 - PRZEKROJE - DRZWI OTWIERANE DO WEWNĄTRZ - NA RAMIE STANDARD OTWIERANE DO WEWNĄTRZ - NA RAMIE SZEROKIEJ 029

31 SI82 - GALERIA 030

32 SYSTEM PRZESUWNY CORONA S74 031

33 S74 - TYPY DRZWI TYP 01 PODZIAŁ SKRZYDEŁ: 1/2 1/2 WYMIARY MAKSYMALNE S X H : 3500 x 2100 mm białe i dekor 3500 x 2250 mm białe 3500 x 2250 mm dekor bez gwarancji Maksymalna waga skrzydeł : 120 kg TYP 02 PODZIAŁ SKRZYDEŁ: 1/2 1/2 WYMIARY MAKSYMALNE S X H : 3500 x 2100 mm białe i dekor 3500 x 2250 mm białe 3500 x 2250 mm dekor bez gwarancji Maksymalna waga skrzydeł : 120 kg TYP 03 PODZIAŁ SKRZYDEŁ: 1/3 1/3 1/3 WYMIARY MAKSYMALNE S X H : 4500 x 2100 mm białe i dekor 4500 x 2250 mm białe 4500 x 2250 mm dekor bez gwarancji Maksymalna waga skrzydeł : 120 kg TYP 04 PODZIAŁ SKRZYDEŁ: 1/3 1/3 1/3 WYMIARY MAKSYMALNE S X H : 4500 x 2100 mm białe i dekor 4500 x 2250 mm białe 4500 x 2250 mm dekor bez gwarancji Maksymalna waga skrzydeł : 120 kg 032

34 S74 - TYPY DRZWI TYP 05 PODZIAŁ SKRZYDEŁ: 1/4 1/4 1/4 1/4 WYMIARY MAKSYMALNE S X H : 5000 x 2100 mm białe i dekor 5000 x 2250 mm białe 5000 x 2250 mm dekor bez gwarancji Maksymalna waga skrzydeł : 120 kg TYP 06 PODZIAŁ SKRZYDEŁ: 1/4 1/4 1/4 1/4 WYMIARY MAKSYMALNE S X H : 5000 x 2100 mm białe i dekor 5000 x 2250 mm białe 5000 x 2250 mm dekor bez gwarancji Maksymalna waga skrzydeł : 120 kg SYSTEM CORONA S74 - PROFILE RAMA SKRZYDŁO

35 SYSTEM CORONA S74 - ADAPTACJA RAM NOWOŚĆ - RAMA RENOWACYJNA 38 mm ADAPTACJA RAMY STANDARDOWEJ NA MONOBLOCK 96, 116 mm

36 SYSTEM CORONA S74 - PRZEKROJE Ansicht von Innen Ansicht von Innen 035

37 SYSTEM CORONA S74 - PRZEKROJE 036

38 SYSTEM CORONA S74 - PRZEKROJE 037

39 SYSTEM CORONA S74 - GALERIA 038

40 SYSTEM CORONA CT70 HS DRZWI PODNOSZONO - PRZESUWNE 039

41 SYSTEM CORONA CT70 HS - PRZEKROJE 040

42 TYP 01 CT70 HS - TYPY DRZWI PODZIAŁ SKRZYDEŁ: 1/2 1/2 WYMIARY MAKSYMALNE S X H : 4500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji LEWE PRAWE TYP 01-2 ASYMETRYCZNE SKRZYDŁA PODZIAŁ SKRZYDEŁ: ASYMETRYCZNY WYMIARY MAKSYMALNE S X H : 4500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji LEWE Bt 1 Bt 2 Bt 2 Bt 1 PRAWE TYP 02 HSK UCHYLNO-PODNOSZONO-PRZESUWNE PODZIAŁ SKRZYDEŁ: 1/2 1/2 WYMIARY MAKSYMALNE S X H : 4500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji LEWE PRAWE TYP 03 DWA SKRZYDŁA PRZESUWNE PODZIAŁ SKRZYDEŁ: 1/2 1/2 WYMIARY MAKSYMALNE S X H : 4500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji LEWE PRAWE TYP 03-1 DWA SKRZYDŁA PRZESUWNE - WEWNETRZNE HSK PODZIAŁ SKRZYDEŁ: 1/2 1/2 WYMIARY MAKSYMALNE S X H : 4500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji LEWE PRAWE 041

43 TYP 04 CT70 HS - TYPY DRZWI LEWE PRAWE PODZIAŁ SKRZYDEŁ: 1/3 1/3 1/3 WYMIARY MAKSYMALNE S X H : 5500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji NIEMOŻLIWE DO WYKONANIA JAKO HSK TYP 04-1 PODZIAŁ SKRZYDEŁ: 1/3 1/3 1/3 WYMIARY MAKSYMALNE S X H : 5500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji LEWE PRAWE TYP 05 PODZIAŁ SKRZYDEŁ: 1/3 1/3 1/3 WYMIARY MAKSYMALNE S X H : 5500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji LEWE I PRAWE TYP PODZIAŁ SKRZYDEŁ: 1/3 1/3 1/3 WYMIARY MAKSYMALNE S X H : 5500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji LEWE PRAWE 042

44 TYP 06 CT70 HS - TYPY DRZWI PODZIAŁ SKRZYDEŁ: 1/4 1/4 1/4 1/4 WYMIARY MAKSYMALNE S X H : KOLEJNOŚĆ OTWIERANIA SKRZYDEŁ- 1 LEWE - 2 PRAWE 6500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji KOLEJNOŚĆ OTWIERANIA SKRZYDEŁ- 1 PRAWE - 2 LEWE TYP 07 PODZIAŁ SKRZYDEŁ: 1/4 1/4 1/4 1/4 WYMIARY MAKSYMALNE S X H : KOLEJNOŚĆ OTWIERANIA SKRZYDEŁ WEWNĘTRZNYCH - 1 LEWE - 2 PRAWE 6500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji KOLEJNOŚĆ OTWIERANIA SKRZYDEŁ ZEWNĘTRZNYCH - 1 PRAWE - 2 LEWE 043

45 H SYSTEM CORONA CT70 HS - PRZEKROJE 1 044

46 SYSTEM CORONA CT70 HS - PRZEKROJE H h 2 (Fest flügel) 045

47 SYSTEM CORONA CT70 HS - PRZEKROJE 046

48 SYSTEM CORONA CT70 HS - PRZEKROJE 047

49 SYSTEM CORONA CT70 HS - PRZEKROJE 0 048

50 SYSTEM CORONA CT70 HS - GALERIA 049

51 SYSTEMY PATIO 050

52 SYSTEMY PATIO Roto Patio PS odstawno-przesuwne max waga skrzydła 160kg Roto Patio S uchylno-przesuwne standard S max waga skrzydła 100kg S max waga skrzydła 160kg Roto Patio Z uchylno-przesuwne komfort (automat wspomagający zamykanie i otwieranie) Z max waga skrzydła 160kg Z max waga skrzydła 200kg - wózki tandem 051

53 SYSTEM PATIO PS PRZEKRÓJ PIONOWY ,5 maks.okff (maks. odległość od podłogi) 125 ODSUNIĘCIE SKRZYDŁA OD OŚCIEŻNICY 052

54 SYSTEM PATIO PS OBSŁUGA zamknięte mikrowentylacja przesuwanie 053

55 SYSTEM PATIO PS KONSERWACJA - PUNKTY SMAROWANIA Smar Olej 054

56 SYSTEMY PATIO S-100 S-160 PRZEKRÓJ PIONOWY Patio 160 S Patio 160 S FFH Patio 100 S 12 Patio 100 S 35 (max. odległość od podłogi) 125 ODSUNIĘCIE SKRZYDŁA OD OŚCIEŻNICY 055

57 SYSTEMY PATIO S-100 S-160 TYPY KLAMEK STANDARD WEWNĘTRZNA Z KLUCZEM WEWNĘTRZNA MAŁA (OKIENNA) 056

58 SYSTEMY PATIO S-100 S-160 KONSERWACJA - PUNKTY SMAROWANIA Smar Olej 057

59 SYSTEMY PATIO Z-160 Z-200 PRZEKRÓJ PIONOWY FFH max.okff (max. poziom podłogi) 125 ODSUNIĘCIE SKRZYDŁA OD OŚCIEŻNICY 058

60 SYSTEMY PATIO Z-160 Z-200 TYPY KLAMEK OBUSTRONNA DŁUGA + WKŁADKA PATENTOWA STANDARD WEWNĘTRZNA DŁUGA Z KLUCZEM WEWNĘTRZNA DŁUGA 059

61 SYSTEMY PATIO Z-160 Z-200 KONSERWACJA - PUNKTY SMAROWANIA Smar Olej 060

62 SYSTEMY PATIO S, PATIO Z INSTRUKCJA OBSŁUGI PATIO S PATIO Z closed 1. Skrzydło zaryglowane tilt open 2. Pozycja uchyłu slide snap 3. Skrzydło w pozycji jezdnej close Brak pozycjonowania skrzydła przy zamykaniu Automatyczne pozycjonowanie skrzydła przy zamykaniu 061

63 PROFILE DODATKOWE - POSZERZENIA CT SI PROFILE DODATKOWE

64 PROFILE DODATKOWE SI82 - LISTWA PODPARAPETOWA 5K - RECYKLAT 8674 CT70 - PROFIL OSŁONOWY 8823 LISTWA PODPARAPETOWA - RECYKLAT 8674 LISTWA PODPARAPETOWA 8299 LISTWA PODPARAPETOWA 8479 PROFILE PRZYŁĄCZENIOWE PROFIL PRZYLGOWY 9051 PROFIL OSŁONOWY ROWKA 8008 PROFIL ADAPTACYJNY 7612 PROFIL ADAPTACYJNY 7734 PROFIL ADAPTACYJNY 8480 OKAPNIK 7547 OKAPNIK

65 PROFILE DODATKOWE - PARAPETY

66 PROFILE DODATKOWE - PARAPETY

67 PROFILE DODATKOWE - ŁĄCZNIKI WPUST PASOWANY ( ŁĄCZNIK ŁEZKA ) 7609 ŁĄCZNIK KĄTOWY DO CT70 - MAŁY 8579 ŁĄCZNIK KĄTOWY DO CT70 - DUŻY 8485 ŁĄCZNIK KĄTOWY DO SI

68 PROFILE DODATKOWE - ŁĄCZNIKI MONTAŻ DO OKIEN CT70 i SI KOTWA MONTAŻOWA

69 PROFILE DODATKOWE - ŁĄCZNIKI PROFIL ŁĄCZĄCY - DO CT ř5 PROFIL ŁĄCZĄCY 5K - DO CT PROFIL ŁĄCZĄCY 7K - DO SI

70 PROFILE DODATKOWE - ŁĄCZNIKI ZMIENNE POŁĄCZENIE NAROŻNE PROFIL NAROŻNY 8493 RURA PCV

71 PROFILE DODATKOWE ŁĄCZNIK - KOŚĆ ZAŚLEPKI PROFILA KOTWA MONTAŻOWA PODKADKA DYSTANSOWA

72 071 PROFILE DODATKOWE ŁĄCZNIK - KOSĆ

73 MONTAŻ OKIEN Z ROLETAMI NADSTAWNYMI Z UŻYCIEM ŁĄCZNIKA OKNA + 2 ROLETY SZEROKOŚĆ OKNA SZEROKOŚĆ ROLETY 10 Prowadnice przy łaczniku montujemy na ramie z przesunięciem 10mm od krawędzi ramy!!! Możliwość wykończenia płaskownikiem 7165 (klejenie) 22 ODSTĘP POMIĘDZY OKNAMI 072

74 MONTAZ OKIEN Z ROLETAMI NADSTAWNYMI Z UŻYCIEM ŁĄCZNIKA OKNA + 2 ROLETY SZEROKOŚĆ OKNA SZEROKOŚĆ ROLETY 10 Prowadnice przy łączniku montujemy na ramie z przesunięciem 10mm od krawędzi ramy!!! 22 ODSTĘP POMIĘDZY OKNAMI 073

75 MONTAŻ OKIEN Z ROLETAMI NADSTAWNYMI Z UŻYCIEM ŁACZNIKA LUB OKNA + 1 ROLETA 22 ODSTĘP POMIĘDZY OKNAMI 074

76 PROFILE DODATKOWE PROFIL OSŁONOWY STATYCZNY OSŁONA PCV - BIAŁE 7206 OSŁONA ALUMINIUM - LAMINOWANE 7025 OSŁONA ALUMINIUM - SUROWE

77 PROFILE DODATKOWE - PŁASKIE I KĄTOWE L = 180 mm 9047 L = 250 mm 22, L

78 PROFILE DODATKOWE - SZPROSY NAKLEJANE

79 PROFILE DODATKOWE DO ROLET RKS Rollladenführung Einlauftrichter Rollladentraversen Art.-Nr. / Abb Art.-Nr. Farbe VE Art.-Nr. Farbe VE Paar Paar Weiß Weiß Paar Paar Schwarz 10 Paar Schwarz 10 Paar Braun 10 Paar Braun 10 Paar Weiß Schwarz 10 Paar 100 Paar 10 Paar Weiß Schwarz 10 Paar Weiß Schwarz 10 Paar 100 Paar 10 Paar Weiß Schwarz 10 Paar 100 Paar 10 Paar Braun 10 Paar Braun 10 Paar Weiß Schwarz Braun 10 Paar 10 Paar 10 Paar Weiß Schwarz Braun 10 Paar 10 Paar 10 Paar Weiß Schwarz Braun 10 Paar 10 Paar 10 Paar Weiß Schwarz Braun 10 Paar 10 Paar 10 Paar Weiß Schwarz 10 Paar Weiß Paar Schwarz Weiß Schwarz 5 Paar 078

80 PROFILE DODATKOWE DO ROLET RKS Rollladenführung Einlauftrichter Endkappen Rollladentraversen Art.-Nr. / Abb. Art.-Nr. Farbe VE Art.-Nr. Farbe VE Weiß Schwarz 10 Paar Weiß Schwarz 5 Paar Weiß 100 Paar Weiß Schwarz 10 Paar Weiß Schwarz 10 Paar Weiß Schwarz 10 Paar Weiß Schwarz 10 Paar PROFILE PRZYŁĄCZENIOWE DO SKRZYNKI

81 DRZWI PCV 080

82 DRZWI PCV - WYMIARY WYMIARY MINIMALNE SZEROKOŚĆ - WYSOKOŚĆ 900 mm mm WYMIARY MAKSYMALNE SZEROKOŚĆ - WYSOKOŚĆ 1250 mm mm ŁĄCZENIE SKRZYDEŁ DRZWIOWYCH 081

83 DRZWI PCV - ZAMKI LISTWOWE 2 Haki (2CH) 4 Haki (4CH) 2 Haki + PZ (2CHZS) 2 Hako-Bolce (2C) 2CH - 3 punktowe ryglowanie - (1 zamek + 2 haki ryglujące) 4CH - 5 punktowe ryglowanie - (1 zamek + 4 haki ryglujące) 2CHZS - 3 punktowe ryglowanie - (1 zamek + 2 haki ryglujące + dodatkowa wkładka blokująca) 2C - 3 punktowe ryglowanie - (1 zamek + 2 hako-bolce ryglujące) 082

84 DRZWI PCV - ZAMKI LISTWOWE 4 V-Rolki AUTOMATIC 4V - 5 punktowe ryglowanie - (1 zamek + 4 rolki ryglujące) AUTOMATIC - 3 punktowe ryglowanie - (1 zamek + 2 automatyczne rygle) 083

85 DRZWI PCV - ZAWIASY BKV 105NN - DO 120 KG kolorystyka RAL 9016 RAL 9007 RAL 7016 RAL

86 TERMOIZOLACJA BADANIA WSPÓŁCZYNNIKA Uw OKIEN W POSZCZEGÓLNYCH SYSTEMACH SCHUCO BADANE OKNO A w A f,i A g,i I g Obliczanie współczynnika Uw U f g U g A f,a A g,a U w = A g U g + A f U f + I g Ag + A f g U g U w Współczynnik przenikania ciepła: U w = Okna [W/(m 2. K)] U g = Szkła [W/(m 2. K)] U f = Profila [W/(m 2. K)] U f g = Liniowy współczynnik przenikania ciepła mostka cieplnego na styku szyby z rama 085

87 Zależność wartości. Uw okna od wartości Uf ramy i szklenia Ug z rozpórką aluminiową i ze stali szlachetnej. Uw [W/(m2. K)] 2,30 2,20 2,10 2,00 1,90 1,80 1,70 1,60 1,50 1,40 1,30 1,20 1,10 1,00 0,90 0,80 Dane badanego okna PCV Szerokość : 1230 mm Wysokość : 1480 mm Udział profili : 33 % Szerokość widzialna profili : 120 mm IsolierglasrandverbundAlu: =0,07 W/(m. K) IsolierglasrandverbundThermix: =0,05 W/(m. K) Mindestanforderungbei Renovierung(EnEV2002) U w =1,7 W/(m 2. K)... AS 60 CT 70 SI 82 0,70 0,80 0,90 1,00 1,20 1,40 1,60 1,80 2,00 2,20 U g = 1,3 Aluminium U g = 1,3 Thermix U g = 1,1 Aluminium U g = 1,1 Thermix U g = 0,7 Aluminium U g = 0,7 Thermix 086 SI82 CT70 (5+1) AS60 (3K) AS60 (2K) SI82+ CT70 (4K) U f [W/(m 2. K)]

88 PRZYKŁADOWE WARTOŚCI WSPÓŁCZYNNIKA Uw NASZYCH OKIEN U = 1,1 24 mm U = 0,7 36 mm U = 0,5 48 mm U = 0,5 48 mm PARAMETRY SZYBY (wszędzie ciepła ramka) Z NAMI ZAOSZCZĘDZISZ WIĘCEJ!!! CT 70 CLASSIC CT 70 CAVA CT 70 CAVA SI 82 CLASSIC 1400 U = 1,38 U = 1,10 U = 0,98 U = 0, U = 1,35 U = 1,10 U = 0,98 U = 0,88 WARTOŚĆ WSP. U DLA CAŁEGO OKNA U = 1,36 U = 1,11 U = 0,99 U = 0,91 900

89 OKLEINY OKLEINY DREWNOPODOBNE - STRUKTURA DREWNA CANADIAN DESSIN: INDIAN DESSIN: MONTANA DESSIN: SIENA NOCE DESSIN: SIENA ROSSO DESSIN: EICHE NATUR DESSIN: DOUGLASIE DESSIN: BERGKIEFER DESSIN: OREGON 4 DESSIN: GOLDEN OAK DESSIN: BRAUN DEKOR DESSIN: MAHAGONI DESSIN: EICHE DUNKEL DESSIN: EICHE HELL DESSIN: ORZECH DESSIN: 088

90 OKLEINY OKLEINY KOLOROWE - STRUKTURA DREWNA ROT RAL: 3011 DESSIN: SILBERGRAU RAL: 7001 DESSIN: PRÄG: 167 ANTHRAZITGRAU RAL: 7016 DESSIN: PRÄG: 167 BRILLANTBLAU RAL: 5007 DESSIN: BLAU RAL: 5005 DESSIN: STAHLBLAU RAL: 5011 DESSIN: MOOSGRÜN RAL: 6005 DESSIN: TANNENGRÜN RAL: 6009 DESSIN: OKLEINY KOLOROWE - STRUKTURA CERATY LICHTGRAU RAL: 7035 DESSIN: PRÄG: 083 ACHATGRAU RAL: 7038 DESSIN: PRÄG: 083 SIGNALGRAU RAL: 7004 DESSIN: PRÄG: 083 SILBERGRAU RAL: 7001 DESSIN: PRÄG: 083 BASALTGRAU RAL: 7012 DESSIN: PRÄG: 083 ANTHRAZITGRAU RAL: 7016 DESSIN: PRÄG: 083 SCHWARZGRAU RAL: 7021 DESSIN: PRÄG: 083 NOWY!!! METALLIC SILBER DESSIN: F NOWY!!! ALUMINIUM GEBÜRSTET DESSIN: F

91 ROLETY NADSTAWNE W SKRZYNKACH PVC CLASSIC CC1000 TERMOLUX TL1000 TERMO-PRESTIGE TP1000 TERMO-PRESTIGE Z MOSKITIERĄ TP

92 ROLETY NADSTAWNE - CLASSIC Profil przyłączeniowy ramki 2. Profil łączący skrzynki 3. Pokrywa zewnętrzna. 4. Pokrywa wewnętrzna (rewizyjna). 5. Wkład termoizolacyjny 6. Rura nawojowa. 7. Stalowe wzmocnienie skrzynki. 8. Profil adaptacyjny 9. Taśma. 10. Prowadnica rolety z uszczelką szczotkową. 11. Pancerz rolety. 12. Listwa dolna z uszczelką gumową. 13. Bufor listwy dolnej max. grubość ramy okiennej = 95mm ROZMIARY SKRZYNEK PVC rodzaj skrzynki wysokość skrzynki głębokość skrzynki PSK-135 PSK-160 PSK mm 160 mm 200 mm 162 mm 186 mm 225 mm 091

93 ROLETY NADSTAWNE - TERMOLUX a Profil przyłączeniowy ramki 2. Profil łączący skrzynki 2a. Klapa rewizyjna 3. Pokrywa zewnętrzna. 4. Pokrywa wewnętrzna 5. Wkład termoizolacyjny 6. Rura nawojowa. 7. Stalowe wzmocnienie skrzynki. 8. Profil adaptacyjny 9. Taśma. 10. Prowadnica rolety z uszczelką szczotkową. 11. Pancerz rolety. 12. Listwa dolna z uszczelką gumową. 13. Bufor listwy dolnej. 14. Listwa tynkowa. 15. Wzmocnienie pod listwę tynkową. max. grubość ramy okiennej = 95mm ROZMIARY SKRZYNEK PVC rodzaj skrzynki wysokość skrzynki głębokość skrzynki BPR-160 BPR mm 200 mm 253 mm 253 mm 092

94 ROLETY NADSTAWNE - TERMO-PRESTIGE TP Bok skrzynki Profil adaptacyjny uniwersalny 3. Profil skrzynki dół 4. Profil skrzynki góra 5. Profil skrzynki 220 boczny 6. Pokrywa rewizyjna dolna 7. Profil skrzynki łącznik 8. Profil skrzynki dół uzupełnienie 9. Profil boczny dolny 10. Prowadnica podwójna 11. Zaślepka boku 12. Przelotka taśmy 13. Ślizgacz profila Listwa tynkowa 15. Wkład aluminiowy adaptera 16. Wkładka styropianowa skrzynki Wkładka styropianowa dolna 18. Wzmocnienie skrzynki 19. Stalowe uchwyty boczne 56 mm 20. Stalowe uchwyty boczne 30 mm 21. Stalowa kotwa montażowa 22. Łożysko 28/10 do PCV 23. Obsadka 40 do PVC z trzpieniem 24. Pierścień zwiększający 25. Rura oktagonalna Koło nawojowe do skrzynki 200/ Zbrojenie os łony ma łe 28. Stalowe wzmocnienie skrzynki 29. Wkładka styropianowa dodatkowa 093

95 ROLETY NADSTAWNE - TERMO-PRESTIGE TP1000 Z MOSKITIERĄ 1. Bok skrzynki Profil adaptacyjny uniwersalny 3. Profil skrzynki dół 4. Profil skrzynki góra 5. Profil skrzynki 220 boczny 6. Pokrywa rewizyjna dolna 7. Profil skrzynki łącznik 8. Zbrojenie osłony małe 9. Profil boczny dolny 10. Prowadnica podwójna do moskitiery 11. Kaseta moskitiery 12. Bok kasety 13. Zasuwka kasety 14. Moskitiera na rurce 23,5 mm 15. Hamulec moskitiery 16. Bok kasety ze sprężyną 17. Zaślepka boku 18. Przelotka taśmy 19. Ślizgacz profila Listwa tynkowa 21. Wkład aluminiowy adaptera 22. Wkładka styropianowa skrzynki Wkładka styropianowa dolna do skrzynki z moskitierą 24. Wkładka styropianowa dodatkowa skrzynki z moskitierą 25. Wzmocnienie skrzynki do moskit 26. Stalowe uchwyty boczne 56 mm 27. Stalowe uchwyty boczne 30 mm 28. Stalowa kotwa montażowa 29. Łożysko 28/10 do PCV 30. Obsadka 40 do PVC z trzpieniem 31. Pierścień zwiększający 32. Rura oktagonalna Koło nawojowe do skrzynki 200/

96 ROLETY NADSTAWNE - TERMO-PRESTIGE TP1000 KLAPY REWIZYJNE B B A A WYJŚCIA TAŚMY C A B 094

97 DO ROLET - CLASSIC, TERMOLUX ROLETY NADSTAWNE - PROWADNICE PVC 60 RK-18 PVC - POJEDYŃCZA RK-18 PVC - PODWÓJNA 30 DO ROLET - TERMO-PRESTIGE NPR-020 PVC - POJEDYŃCZA 60,50 10,70 12,00 40,20 NPR-020 PVC - PODWÓJNA NPR-010 PVC - POJEDYŃCZA DO MOSKITIERY 60,00 10,10 12,00 54,00 11,70 17,50 12,90 7,30 NPR-010 PVC PODWÓJNA DO MOSKITIERY 60,00 NPR-030 PVC PODZIAŁOWA DO MOSKITIERY 60,00 NPR-040 ALU - POJEDYŃCZA 60,50 10,10 12,00 54,00 11,70 27,60 7,4 12,9 40,2 10,10 12,00 12,90 7,3 18,10 7,30 NPR-040 ALU - PODWÓJNA 60,50 NPR-050 ALU POJEDYŃCZA DO MOSKITIERY 60,00 NPR-050 ALU PODWÓJNA DO MOSKITIERY 10,10 10,10 12,00 40,2 12,00 54,00 11,70 18,10 12,90 7,30 RK-18M PVC POJEDYŃCZA DO PROFILA PA52 / PVC52 RK-18M PVC PODWÓJNA DO PROFILA PA52 / PVC52 096

98 ROLETY ZEWNĘTRZNE ALUMINIOWE STANDARD ST2000 INTERMO IT OPCJA Z MOSKITIERĄ + OPCJA Z MOSKITIERĄ ROLLOLUX RL OPCJA Z MOSKITIERĄ OMEGA-LUX OL OPCJA Z MOSKITIERĄ 097

99 DOSSIER TECHNIQUE ROLETY ZEWNĘTRZNE - STANDARD Skrzynka aluminiowa (góra) 2. Pierścienie zwiększające 3. Łożysko 4. Bok skrzynki 5. Koło nawojowe 6. Ślizgacz piór 7. Taśma 8. Prowadnica 9. Zwijacz taśmy 10. Wieszaki 11. Zatyczka listwy dolnej 12. Listwa dolna 13. Pióra aluminiowe lub PCV 14. Aretki (klipsy) 15. Klapa rewizyjna 16. Obsadka rury 17. Rura nawojowa 17. Rura nawojowa WYPOSAŻENIE STANDARDOWE - Skrzynka + Prowadnice + Listwa dolna z uszczelką - w kolorach: Biały (02) Ciemny Brąz (08) Brąz (09) Szary (03) Beż (05) Srebro (01) Kość Słoniowa (16) - Pancerze aretowane Pa39, Pa45, PVC37, PVC45 - wszystkie kolory wg. wzornika str Kaseta na taśmę lub linkę do 5mb (zwijacz) - białe lub brąz - Nawiercanie otworów montażowych w prowadnicach - nieodpłatne na życzenie klienta INFORMACJE DODATKOWE DOSTEPNE ROZMIARY SKRZYNEK : ROLETA ZEWNĘTRZNA STANDARD - DOSTĘPNA JEST TEŻ W WERSJI Z MOSKITIERĄ 098

100 DOSSIER TECHNIQUE ROLETY ZEWNĘTRZNE - ROLLOLUX Skrzynka aluminiowa (góra) 2. Pierścienie zwiększające 3. Łożysko 4. Bok skrzynki 5. Koło nawojowe 6. Ślizgacz piór 7. Prowadnica rolety 8. Taśma 9. Zwijacz taśmy 10. Zatyczka listwy dolnej 11. Listwa dolna 12. Pióra aluminiowe lub PCV 13. Wieszaki 14. Aretki (klipsy) 15. Klapa rewizyjna aluminiowa 16. Obsadka rury 17. Rura nawojowa WYPOSAŻENIE STANDARDOWE - Skrzynka + Prowadnice + Listwa dolna z uszczelką - w kolorach: Biały (02) Ciemny Brąz (08) Brąz (09) Szary (03) Beż (05) Srebro (01) Kość Słoniowa (16) - Pancerze aretowane Pa39, Pa45, PVC37, PVC45 - wszystkie kolory wg. wzornika str Kaseta na taśmę lub linkę do 5mb (zwijacz) - białe lub brąz - Nawiercanie otworów montażowych w prowadnicach - nieodpłatne na życzenie klienta INFORMACJE DODATKOWE DOSTEPNE ROZMIARY SKRZYNEK : ROLETA ZEWNĘTRZNA ROLLOLUX - DOSTĘPNA JEST TEŻ W WERSJI Z MOSKITIERĄ 099

101 DOSSIER TECHNIQUE ROLETY ZEWNĘTRZNE - OMEGA-LUX Skrzynka aluminiowa (góra) 2. Pierścienie zwiększające 3. Łożysko 4. Bok skrzynki 5. Koło nawojowe 6. Ślizgacz piór 7. Prowadnica rolety 8. Taśma 9. Zwijacz taśmy 10. Zatyczka listwy dolnej 11. Listwa dolna 12. Pióra aluminiowe lub PCV 13. Wieszaki 14. Aretki (klipsy) 15. Klapa rewizyjna aluminiowa 16. Obsadka rury 17. Rura nawojowa 18. Nakładka półokrągła WYPOSAŻENIE STANDARDOWE - Skrzynka + Prowadnice + Listwa dolna z uszczelką - w kolorach: Biały (02) Ciemny Brąz (08) Brąz (09) - Pancerze aretowane Pa39, Pa45, PVC37, PVC45 wszystkie kolory wg. wzornika str Kaseta na taśmę lub linkę do 5mb (zwijacz) - białe lub brąz - Nawiercanie otworów montażowych w prowadnicach - nieodpłatne na życzenie klienta Uwaga! Nakładki półokragłe nr 18 na prowadnice - nie stanowią wyposażenia standardowego są za dopłatą na życzenie klienta INFORMACJE DODATKOWE DOSTEPNE ROZMIARY SKRZYNEK : ROLETA ZEWNĘTRZNA OMEGA-LUX - DOSTĘPNA JEST TEŻ W WERSJI Z MOSKITIERĄ 100

102 DOSSIER TECHNIQUE ROLETY ZEWNĘTRZNE - INTERMO Skrzynka aluminiowa (góra) 2. Pierścienie zwiększające 3. Łożysko 4. Bok skrzynki 5. Koło nawojowe 6. Ślizgacz piór 7. Prowadnica rolety 8. Taśma 9. Zwijacz taśmy 10. Zatyczka listwy dolnej 11. Listwa dolna 12. Pióra aluminiowe lub PCV 13. Wieszaki 14. Aretki (klipsy) 15. Klapa rewizyjna aluminiowa 16. Obsadka rury 17. Rura nawojowa 18. Listwa tynkowa 19. Listwa dystansowa WYPOSAŻENIE STANDARDOWE - Skrzynka (góra + boki) - surowe aluminium (niemalowane) - Klapa rewizyjna + Prowadnice + Listwa dolna z uszczelką - w kolorach: Biały (02) Ciemny Brąz (08) Brąz (09) Szary (03) Beż (05) Srebro (01) Kość Słoniowa (16) - Pancerze aretowane Pa39, Pa45, PVC37, PVC45 - wszystkie kolory wg. wzornika str Kaseta na taśmę lub linkę do 5mb (zwijacz) - białe lub brąz - Nawiercanie otworów montażowych w prowadnicach - nieodpłatne na życzenie klienta b1 b DOSTEPNE ROZMIARY SKRZYNEK h=b b1 min h1 min h h PRZEKRÓJ BOCZNY 101

103 DOSSIER TECHNIQUE ROLETY ZEWNĘTRZNE - INTERMO Z MOSKITIERĄ Skrzynka aluminiowa (góra) 2. Mechanizm sprężynowy moskitiery 3. Pierścienie zwiększające 4. Łożysko 5. Uchwyt pod moskitierę 6. Bok skrzynki 7. Listwa dystansowa 8. Rygiel 9. Wieszaki 10. Koło nawojowe 11. Taśma 12. Prowadnica 13. Zwijacz taśmy 14. Zatyczka listwy dolnej 15. Listwa dolna 16. Pióra aluminiowe lub PCV 17. Aretki (klipsy) 18. Klapa rewizyjna 19. Listwa tynkowa skrzynki 20. Ślizgacz piór 21. Obsadka rury 22. Rurka z siatką 23. Rura nawojowa 24. Listwa dolna moskitiery 102

104 DOSSIER TECHNIQUE ROLETY ZEWNĘTRZNE - INTERMO SPOSOBY MONTAŻU *Skrzynka rolety wbudowana w trakcie wznoszenia ściany *Skrzynka rolety wbudowana w wymieniane nadproże istniejącej ściany *Skrzynka rolety wbudowana pod istniejące nadproże tynk 2 - ocieplenie 3 - siatka tynkarska 4 - skrzynka aluminiowa (góra) 5 - płyta z wełny drzewnej 6 - listwa tynkowa skrzynki 7 - klapa rewizyjna 8 - konstrukcja nadproża 9 - beton komórkowy 10 - wypełnienie okienne

105 DOSSIER TECHNIQUE ROLETY ZEWNĘTRZNE - INTERMO PROPONOWANE SPOSOBY POMIAROWANIA I MONTAŻU b B h d b B R OBRYS KASETY PROWADNICA ROLETY H O H R HR - wysokość rolety HO - wysokość okna BR - szerokość rolety B - szerokość okna h - wysokość skrzynki rolety b - głębokość skrzynki rolety b1 - minimalna szerokość otworu pod skrzynkę h1 - minimalna wysokość otworu pod skrzynkę Roleta INTERMO Roleta INTERMO z moskitierą 18,5 0,98 21,8 40,4 18,5 mm 1 mm 104

106 DOSSIER TECHNIQUE ROLETY ZEWNĘTRZNE - PROWADNICE PROSTA KĄTOWA PROSTA DO ROLET Z MOSKITIERĄ 21, ,6 21,6 24, ,6 53,4 PROSTA MAXI 66 38,4 2,4 25,9 17 do pancerza PCV37, PA-39, PA-45 (dotyczy tylko profila PCV-52) PODWÓJNA 79 22, ,2 DOSSIER TECHNIQUE 26,2 NAKŁADKA PÓŁOKRĄGŁA NA PROWADNICE - SPOSÓB MOCOWANIA Otwory w prowadnicy na wkręty wykonać wiertłem 3 mm Zatrzask mocować wkrętem 3,5 x 9,5 mm dostarczonym w komplecie 105

107 DOSSIER TECHNIQUE ROLETY ZEWNĘTRZNE INFORMACJE WYMAGANE PRZY SKŁADANIU ZAMÓWIENIA 1) WYJŚCIE TAŚMY 15 mm otwór 20 mm C A 15 mm 20 mm - otwór 15 mm otwór 20 mm C A 20 mm 20 mm - otwór A 20 mm 20 mm - otwór otwór 20 mm C B 25 mm - otwór 25 mm - otwór D wyjście D nie występuje w skrzynce 137 B 25 mm - otwór B 25 mm - otwór Jeżeli wyjście taśmy nie będzie określone w zamówieniu standardowo zostanie przyjęte wyjście B w przypadku typu rolety A i B oraz wyjście C w przypadku typu rolety C. 2) TYP ROLETY NA ELEWACJĘ WE WNEKĘ A LEWOSKRĘTNE B C PRAWOSKRĘTNE 3) WIERCENIE PROWADNIC 106

108 RODZAJE NAPĘDÓW DO ROLET ZEWNĘTRZNYCH ZWIJACZE NA TAŚMĘ LUB LINKĘ KASETA Z PRZEKŁADNIĄ NA TAŚMĘ + KORBA (12-20kg) SPRĘŻYNOWE MECHANIZMY PODNOSZENIA KORBOWY MECHANIZM PODNOSZENIA NAPĘDY ELEKTRYCZNE 107

109 ROLETY - ELEMENTY DODATKOWE KOMPLET ZASUWEK W LISTWIE DOLNEJ (rygle ręczne) min. szer. rolety 45 cm RYGIEL AUTOMATYCZNY Zamek baskwilowy w listwie dolnej + komplet kluczy (2 szt.) oraz płytka maskująca występujące w kolorze białym, brązowym i ciemnym brązie WIESZAK BLOKADA "Lock to Play" 108

110 ROLETY - LISTA DOSTEPNYCH KOLORÓW PANCERZY ALU / PVC PA-39 Dane techniczne: Wysokość profilu - 39mm Ilość listew na metr wysokości - 26szt Maksymalna szerokość rolety mm Maksymalna powierzchnia rolety - 6,5m2 Cięzar 1m2-3kg PA-45 Dane techniczne: Wysokość profilu - 45mm Ilość listew na metr wysokości - 23szt Maksymalna szerokość rolety mm Maksymalna powierzchnia rolety - 6,5m2 Cięzar 1m2-3,2kg 1. Perforowany 2. Nieperforowany X01 SREBRNY X02 BIAŁY X03 SZARY X04 CIEMNY BEŻ X05 BEŻ X07 JASNY SZARY X08 CIEMNY BRĄZ X09 BRĄZ X13 ZIELEŃ X15 BIEL KREMOWA X16 KOŚĆ SŁONIOWA X19 BORDOWY X22 MAHOŃ X23 ANTRACYT X30 ORZECH X48 ZŁOTY DĄB PCV-37 Dane techniczne: Wysokość profilu - 37mm Ilość listew na metr wysokości - 27szt Maksymalna szerokość rolety mm Maksymalna powierzchnia rolety - 3,0m2 Cięzar 1m2-3,5kg PCV-52 Dane techniczne: Wysokość profilu - 52mm Ilość listew na metr wysokości - 19szt Maksymalna szerokość rolety mm Maksymalna powierzchnia rolety - 4,5m2 Cięzar 1m2-4,0kg X03 SZARY X02 BIAŁY X05 BEŻ UWAGA! Przedstawione powyżej próbki kolorystyczne mogą w pewnym stopniu odbiegać od kolorystyki rzeczywistej. 109

111 WENTYLACJA TC60 Aluminiowy - klapkowy nawiewnik okienny Przepływ powietrza 141 m 3 /h przy 10 Pa Szczelność na wodę i wiatr do 650 Pa w pozycji zamkniętej (K100) Wysokość całkowita Wysokość montażowa 75 mm 60 mm Do montażu na pakiety szybowe 24, 28 mm THM90 Aluminiowy - kompaktowy nawiewnik z klapką przeciwwietrzną Płaski, idealny dla okien przesuwnych i harmonijkowych PRZEPŁYW m 3 /h/mb 1 Pa 31,8 2 Pa 45,0 4 Pa 48,3 8 Pa 50,7 10 Pa 46,5 20 Pa 50,0 Rzeczywista powierzchnia szczeliny przewietrzającej mm 2 Powierzchnia szczeliny przewietrzającej mm 2 Kontrola otwarcia 5 pozycji Minimlany przepływ w pozycji zamkniętej do 50Pa <15% tak Ochrona przed owadami tak Odporność na przenikanie wody (pozycja zamknięta) do 350 Pa Odporność na przenikanie wody (pozycja otwarta) do 20 Pa Szczelność na wiatr w pozycji zamkniętej 650 Pa Tłumienie hałasu D n,e,w (C;Ctr) w pozycji otwartej 26 (0;0) db Tłumienie hałasu D n,e,w (C;Ctr) w pozycji zamknietej 45 (-1;-1) db Zmniejszenie wymiaru szyby 90 mm Wysokość całkowita 105 mm Do montażu na pakiety szybowe THM90 24, 28 mm THM90 24/28 110

112 WENTYLACJA VENTAIR II TRDn Aluminiowy - Ciśnieniowy nawiewnik montowany w przyldze okna Obsługa Ręczna - Przepływ nominalny 24m³/h Δp 10Pa - Tłumienie akustyczne Nawiewnik zamknięty (infiltracja 5 m³/h): Dnew = 40 db Nawiewnik otwarty: Dnew = 34 db - Odporność na przenikanie wody opadowej: 300Pa Wymiary zewnętrzne Długość Wysokość Czerpnia Regulator MONTAŻ NAWIEWNIKA 111

113 KLAMKI I POCHWYTY 112

114 KLAMKI OKIENNE I BALKONOWE O1 O2 O STANDARD 02 - Z PRZYCISKIEM 03 - Z KLUCZEM UNIWERSALNYM ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 ZEWNĄTRZ WEWNĄTRZ ZEWNĄTRZ WEWNĄTRZ KLAMKI OKIENNE TYP 1003 KB E STANDARD TYP 1003 KBR E POD ROLETĘ KLAMKI BALKONOWE OBUSTRONNE STANDARD TYP 1003 KB E KLAMKA BALKONOWA - OBUSTRONNA + SZYLD POD WKŁADKĘ PATENTOWĄ - OBUSTRONNY (ZASTOSOWANIE DO ZASUWNICY TYPU PZ) ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4 Z PRZYCISKIEM TYP 1003 KBR E KLAMKA BALKONOWA POD ROLETĘ - OBUSTRONNA + SZYLD POD WKŁADKĘ PATENTOWĄ - OBUSTRONNY (ZASTOSOWANIE DO ZASUWNICY TYPU PZ) Z KLUCZEM UNIWERSALNYM ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4 113

115 KLAMKI I POCHWYTY - DRZWIOWE WEWNĄTRZ ZEWNĄTRZ WEWNĄTRZ ZEWNĄTRZ D1 D2 D3 ZEWNĄTRZ WEWNĄTRZ TYLKO OTWORY!!! OTWÓR OSI KLAMKI - WEWNĄTRZ OTWÓR WKŁADKI PATENTOWEJ- OBUSTRONNY TYLKO OTWORY!!! OTWÓR OSI KLAMKI - OBUSTRONNY OTWÓR WKŁADKI PATENTOWEJ - OBUSTRONNY KLAMKA DZIELONA - WEWNĄTRZ SZYLD WKŁADKI PATENTOWEJ - OBUSTRONNY TYP 33PZ SZYLD WKŁADKI PATENTOWEJ STANDARD ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 STAL SZLACHETNA TYP 33KZ-2 SZYLD WKŁADKI PATENTOWEJ Z ANTYWŁAMANIOWĄ OCHRONĄ ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 STAL SZLACHETNA TYP R32/1200 KLAMKA DRZWIOWA DZIELONA ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F4, F9 STAL SZLACHETNA 114

116 KLAMKI I POCHWYTY - DRZWIOWE D4 WEWN / ZEWN KLAMKA DRZWIOWA STANDARD - OBUSTRONNA D5 KLAMKA DRZWIOWA POD ROLETĘ - OBUSTRONNA TYP 32/1200 STANDARD ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 TYP 32R/1200 KLAMKA POD ŻALUZJĘ STANDARD ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 TYP 35A/1200 ANTYWŁAMANIOWA ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 STAL SZLACHETNA TYP 35A/1200 KZ ANTYWŁAMANIOWA Z OCHRONĄ WKŁADKI ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 115

117 KLAMKI I POCHWYTY - DRZWIOWE ZEWNĄTRZ WEWNĄTRZ D6 KLAMKA DRZWIOWA Z POCHWYTEM NA SZYLDZIE KLAMKA - WEWNĄTRZ, POCHWYT - ZEWNĄTRZ STANDARD ANTYWŁAMANIOWA ANTYWŁAMANIOWA Z OCHRONĄ WKŁADKI ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 STAL SZLACHETNA - MODELE; G, P ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 TYP 35/1200 G TYP 35A/1200 G TYP 35A/1200 G KZ TYP 35/1200 P TYP 35A/1200 P TYP 35A/1200 P KZ TYP 35/1200 V TYP 35A/1200 V TYP 35/1200 L 116

118 KLAMKI I POCHWYTY - DRZWIOWE D7 ZEWNĄTRZ WEWNĄTRZ POCHWYT NA SZYLDZIE - OBUSTRONNY ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 TYP 35 G TYP 35 P TYP 35 V TYP 35 L 117

119 KLAMKI I POCHWYTY - DRZWIOWE D8 WEWN / ZEWN D9 ZEWNĄTRZ WEWNĄTRZ POCHWYT RUROWY - OBUSTRONNY SZYLD WKŁADKI PATENTOWEJ - OBUSTRONNY KLAMKA DZIELONA - WEWNĄTRZ POCHWYT RUROWY - ZEWNATRZ SZYLD WKŁADKI PATENTOWEJ - OBUSTRONNY X= 380 mm X= 1000 mm X= 1800 mm POCHWYT STAL SZLACHETNA MONTAŻ POD KĄTEM 45 TYP P45 - X=380 mm TYP P45 - X=1000 mm TYP P45 - X=1800 mm X - ROZSTAW OTWORÓW MONTAŻOWYCH TYP 33PZ SZYLD WKŁADKI PATENTOWEJ STANDARD ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 STAL SZLACHETNA TYP 33KZ-2 SZYLD WKŁADKI PATENTOWEJ Z ANTYWŁAMANIOWĄ OCHRONĄ ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 STAL SZLACHETNA TYP R32/1200 KLAMKA DRZWIOWA DZIELONA ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F4, F9 STAL SZLACHETNA POCHWYT ŁUKOWY JEDNOSTRONNY STAL SZLACHETNA MONTAŻ POD KĄTEM 45 TYP P45B - X=380 mm POCHWYT ŁUKOWY JEDNOSTRONNY STAL SZLACHETNA TYP P1 - X=380 mm 118

120 DRZWI ANTYPANIK 1- SKRZYDŁOWE - TYPY A1 KLAMKA OBUSTRONNA A2 WEWNĄTRZ - KLAMKA ZEWNĄTRZ - GAŁKA WEWNĄTRZ ZEWNĄTRZ WEWNĄTRZ ZEWNĄTRZ A3 WEWNĄTRZ - DŹWIGNIA ZEWNĄTRZ - KLAMKA A4 WEWNĄTRZ - DŹWIGNIA ZEWNĄTRZ - GAŁKA WEWNĄTRZ ZEWNĄTRZ WEWNĄTRZ ZEWNĄTRZ 119

121 KLAMKI OKIENNE - OBNIŻONE Wykonujemy okna z klamką obniżoną w kilku rozmiarach. Dostepne wysokości : 190, 283, 433, 533, 583 mm. UWAGA! W WinPro rysujemy wysokość klamki od dołu skrzydła - nie od dołu okna!!! Wysokość klamki od dołu skrzydła 220 mm Okno ze słupkiem poziomym - wysokość klamki od dołu skrzydła - nie od dołu okna!!! - nie od osi słupka!!! 120

122 Przykładowe wysokości klamek obniżonych dla ram STANDARD 8865 (CT70) 9192 (SI82) Przykładowe wysokości klamek obniżonych dla ram RENOWACYJNYCH 8899 i 9011 (CT70)

123 WYPEŁNIENIA DRZWIOWE 122

124 WYPEŁNIENIA DRZWIOWE BASIC LINE (PVC) 123

125 WYPEŁNIENIA DRZWIOWE BASIC LINE (PVC) 124

126 WYPEŁNIENIA DRZWIOWE ECONOMIC LINE (ALU/PVC) 125

127 WYPEŁNIENIA DRZWIOWE ECONOMIC LINE (ALU/PVC) 126

128 ZASADY OKREŚLANIA WYMIARÓW PRODUKCYJNYCH OKIEN OBOWIĄZUJĄCE W FABRYCE WSZYSTKIE WYCENY ORAZ RYSUNKI OKREŚLAJĄCE WYMIAR OKIEN OPRACOWYWANE SĄ WEDŁUG PONIŻSZYCH RYSUNKÓW. TAKI TYP WYMIAROWANIA NALEŻY PODAĆ SKŁADAJĄC ZAMÓWIENIA RAMY STANDARD RAMY MONOBLOC RAMY RENO 127

129 ZASADY OKREŚLENIA TYPU DRZWI WEJŚCIOWYCH STANDARDY OBOWIĄZUJĄCE PRZY ZAMAWIANIU W FABRYCE A B C D A - DRZWI OTWIERANE NA ZEWNĄTRZ - LEWE B - DRZWI OTWIERANE NA ZEWNĄTRZ - PRAWE C - DRZWI OTWIERANE DO WEWNĄTRZ - PRAWE D - DRZWI OTWIERANE DO WEWNĄTRZ - LEWE 128

130 DRZWI BALKONOWE - OTWIERANE DO WEWNĄTRZ STANDARDY OBOWIĄZUJĄCE PRZY ZAMAWIANIU W FABRYCE SKRZYDŁO OKIENNE 1 STANDARD OKUCIA 2 PZ ZASUWNICA Z KLAMKĄ OBUSTRONNĄ + WKŁADKA PATENTOWA OBUSTRONNA BLOKUJĄCA ZASUWNICĘ 3 1 STANDARD 2 ZAWIASY OKIENNE WARIANTY WYKONANIA PROGU STANDARD RAMA PCV - WYKONANIE JAK OKNO RAMA PCV + OCHRONNE PROFILE ALUMINIOWE PRÓG NISKI POLYAMID LUB ALUMNIUM (2cm) Z MOŻLIWOŚCIĄ MONTOWANIA ZACZEPÓW OKUĆ DOSTĘPNOŚĆ: SCHUCO Ct70 DOSTĘPNOŚĆ: SCHUCO CT70, Si82 UWAGA! PRZY SKŁADANIU ZAPYTAŃ CENOWYCH PROSIMY O OPISY WG POWYŻSZEJ INSTRUKCJI. PRZY BRAKU OPISÓW WYCENIAMY WSZYSTKO W WERSJI STANDARD. 129

131 DRZWI TARASOWE - OTWIERANE DO WEWNĄTRZ STANDARDY OBOWIĄZUJĄCE PRZY ZAMAWIANIU W FABRYCE SKRZYDŁO POŚREDNIE SZERSZE OD OKIENNEGO 1 STANDARD OKUCIA 2 PZ ZASUWNICA Z KLAMKĄ OBUSTRONNĄ + WKŁADKA PATENTOWA OBUSTRONNA BLOKUJĄCA ZASUWNICĘ 3 R4 ZASUWNICA Z ZAMKIEM DRZWIOWYM 5 - PUNKTOWA (4 ROLKI + 1 ZAMEK) ZAWIASY 1 STANDARD 2 2 ZAWIASY OKIENNE 2 ZAWIASY DRZWIOWE MAŁE WARIANTY WYKONANIA PROGU STANDARD RAMA PCV - WYKONANIE JAK OKNO RAMA PCV + OCHRONNE PROFILE ALUMINIOWE DOSTĘPNOŚĆ: SCHUCO Ct70 PRÓG NISKI POLYAMID (2cm) Z MOŻLIWOŚCIĄ MONTOWANIA ZACZEPÓW OKUĆ DOSTĘPNOŚĆ: SCHUCO CT70, Si82 PRÓG NISKI ALUMINIOWY (2cm) - DRZWI TARASOWE TYLKO JEDNOSKRZYDŁOWE - BEZ GWARANCJI SZCZELNOŚCI DOSTĘPNOŚĆ: SCHUCO CT70 UWAGA! PRZY SKŁADANIU ZAPYTAŃ CENOWYCH PROSIMY O OPISY WG POWYŻSZEJ INSTRUKCJI. PRZY BRAKU OPISÓW WYCENIAMY WSZYSTKO W WERSJI STANDARD. 130

132 DRZWI TARASOWE - OTWIERANE NA ZEWNĄTRZ STANDARDY OBOWIĄZUJĄCE PRZY ZAMAWIANIU W FABRYCE SKRZYDŁO POŚREDNIE SZERSZE OD OKIENNEGO 1 STANDARD OKUCIA 2 PZ ZASUWNICA Z KLAMKĄ OBUSTRONNĄ + WKŁADKA PATENTOWA OBUSTRONNA BLOKUJĄCA ZASUWNICĘ 3 R4 ZASUWNICA Z ZAMKIEM DRZWIOWYM 5 - PUNKTOWA (4 ROLKI + 1 ZAMEK) 2 2 ZAWIASY DRZWIOWE MAŁE WARIANTY WYKONANIA PROGU RAMA PCV + OCHRONNE PROFILE ALUMINIOWE DOSTĘPNOŚĆ: SCHUCO Ct70 PRÓG NISKI POLYAMID (2cm) Z MOŻLIWOŚCIĄ MONTOWANIA ZACZEPÓW OKUĆ DOSTĘPNOŚĆ: SCHUCO CT70 PRÓG NISKI ALUMINIOWY (2cm) - DRZWI TARASOWE TYLKO JEDNOSKRZYDŁOWE - BEZ GWARANCJI SZCZELNOŚCI DOSTĘPNOŚĆ: SCHUCO CT70 UWAGA! PRZY SKŁADANIU ZAPYTAŃ CENOWYCH PROSIMY O OPISY WG POWYŻSZEJ INSTRUKCJI. PRZY BRAKU OPISÓW WYCENIAMY WSZYSTKO W WERSJI STANDARD. 131

133 DRZWI WEJŚCIOWE - OTWIERANE DO WEWNĄTRZ STANDARDY OBOWIĄZUJĄCE PRZY ZAMAWIANIU W FABRYCE SKRZYDŁO DRZWIOWE - SZEROKIE OKUCIA SH2 SH4 SH2/2PZ AUTOMATIC AUTOMATIC - ANTYPANIC R4 3 ZAWIASY DRZWIOWE WARIANTY WYKONANIA PROGU 1 PRÓG NISKI ALUMINIOWY (2cm) 2 PRÓG NISKI POLYAMID (2cm) 3 BEZ PROGU - RUCHOMA USZCZELKA DOSTĘPNOŚĆ: SCHUCO CT70 DOSTĘPNOŚĆ: SCHUCO CT70, Si82 DOSTĘPNOŚĆ: SCHUCO UWAGA! PRZY SKŁADANIU ZAPYTAŃ CENOWYCH PROSIMY O OPISY WG POWYŻSZEJ INSTRUKCJI. PRZY BRAKU OPISÓW WYCENIAMY WSZYSTKO W WERSJI STANDARD. 132

134 DRZWI WEJŚCIOWE - OTWIERANE NA ZEWNĄTRZ STANDARDY OBOWIĄZUJĄCE PRZY ZAMAWIANIU W FABRYCE SKRZYDŁO DRZWIOWE - SZEROKIE OKUCIA SH2 SH4 SH2/2PZ AUTOMATIC AUTOMATIC - ANTYPANIC R4 3 ZAWIASY DRZWIOWE WARIANTY WYKONANIA PROGU 1 PRÓG NISKI ALUMINIOWY (2cm) 2 PRÓG NISKI POLYAMID (2cm) DOSTĘPNOŚĆ: SCHUCO CT70 DOSTĘPNOŚĆ: SCHUCO CT70, Si82 UWAGA! PRZY SKŁADANIU ZAPYTAŃ CENOWYCH PROSIMY O OPISY WG POWYŻSZEJ INSTRUKCJI. PRZY BRAKU OPISÓW WYCENIAMY WSZYSTKO W WERSJI STANDARD. 133

135 MONTAŻ OKIEN I DRZWI PCV INFORMACJE PODSTAWOWE 134

136 MONTAŻ OKIEN PCV NA KOTWY OKREŚLENIE ILOŚCI PUNKTÓW MOCOWANIA PUNKT MOCOWANIA A = ODSTĘP POMIĘDZY KOTWAM MAX. 700 mm E = ODSTĘP OD KĄTA WEWNĘTRZNEGO RAMY LUB SŁUPKA OD STRONY WEWNETRZNEJ PROFILU DO 150 mm 135

137 MONTAŻ OKIEN PCV NA KOTWY - PRZEKROJE

138 MONTAŻ DRZWI PCV NA DYBLE PUNKTY MOCOWANIA DYBLI DO MURU 137

139 MONTAŻ OKIEN I DRZWI PCV KOTWY I DYBLE KOTWA STALOWA OCYNKOWANA WKRĘCANA DO RAMY O 8 mm O10 mm DYBLE STALOWE OCYNKOWANE POS NAZWA DŁUGOŚĆ ART NR 1 2 DYBEL DYBEL ZAŚLEPKA O O O 8 mm 10 mm 10 mm 110 mm 130 mm 110 mm 130 mm 150 mm BIAŁA CZARNA SZT 50 SZT 50 SZT 138
