STOLARKA PVC KAT KA AL T OG AL 2018

Transkrypt

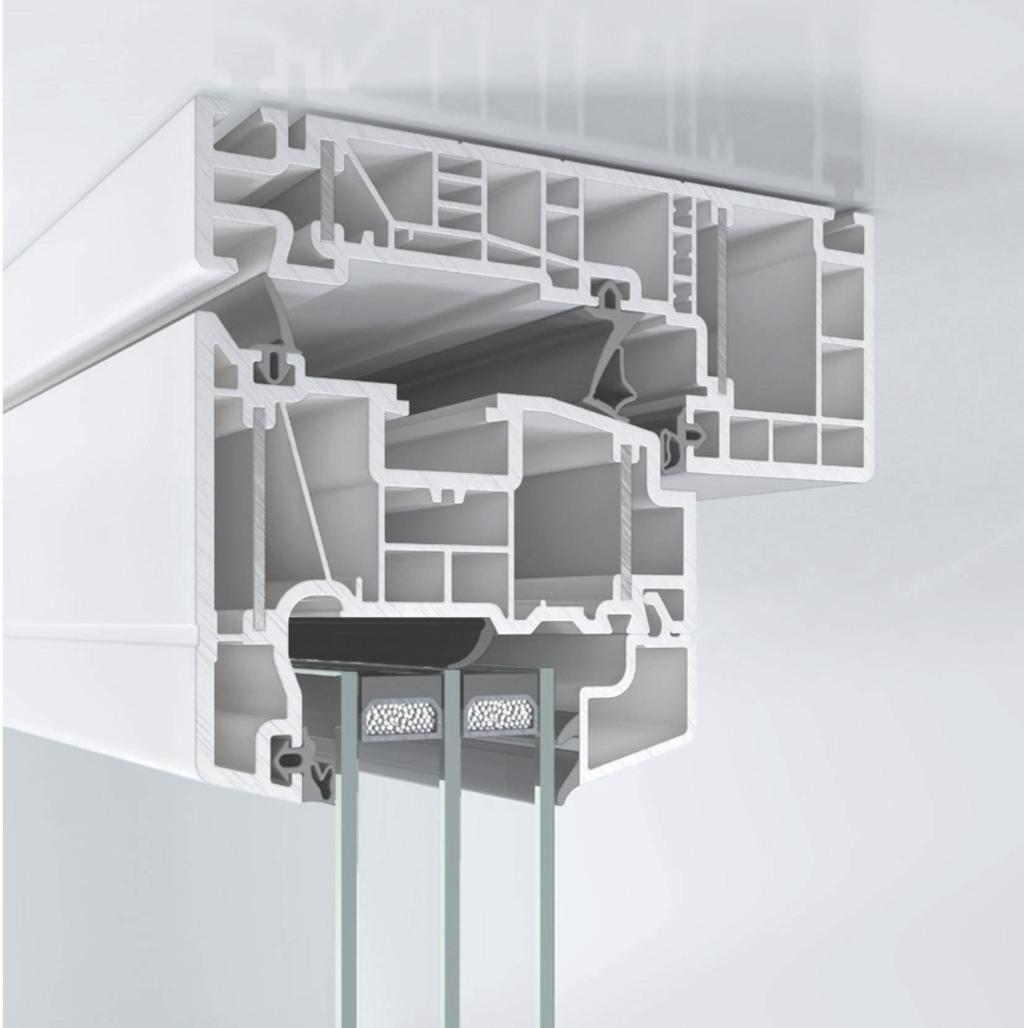

1 STOLARKA PVC KATALOG 2018

2 KATALOG SPIS TREŚCI - KONTAKT OFERTA TYPY OKIEN SYSTEMY PCV - SCHUCO SYSTEM CT70 AS SYSTEM SI SYSTEM ALU INSIDE NORDIC SYSTEM S SYSTEM CT70 HS SYSTEM SI82 THERMOSLIDE ROTO ALVERSA PROFILE DODATKOWE DRZWI WEJŚCIOWE TERMOIZOLACJA OKLEINY SYSTEMY ROLET ZEWNĘTRZNYCH - PORTOS ROLETY NADSTAWNE W SKRZYNKACH PCV ROLETY NADSTAWNE MX ROLETY ADAPTACYJNE NA SKRZYNKACH ALU WENTYLACJA KLAMKI I POCHWYTY DRZWI ANTYPANIK 1-SKRZYDŁOWE - TYPY KLAMKI OKIENNE - OBNIŻONE WYPEŁNIENIA DRZWIOWE - VEYNA ZASADY OKREŚLANIA WYMIARÓW PRODUKCYJNYCH STANDARDY WYKONANIA: BALKONY, TARASY, DRZWI MONTAŻ OKIEN I DRZWI - INFORMACJE PODSTAWOWE

3 ul. Słowiańska 11F, Koszalin POLSKA +48(94) (94) (94) contact: ANNA MARCZAK Export - Marches Francophones eksport@lastrik.com ` +48(94) VOIP +48(94) a.marczak.eksport.lastrik contact: NOEMI CIEŚLIK Export - Marches Francophones eksport5@lastrik.com ` +48(94) VOIP +48(94) eksport.lastrik contact: NATALIA RETKA Export - Marches Francophones eksport8@lastrik.com ` +48(94) VOIP +48(94) eksport8.lastrik kontakt: MARTA DYBCIAK Export - Deutschsprachige Märkte Scandinavian & UK Market +48(94) VOIP +48(94) live:eksport4.lastrik eksport4@lastrik.com kontakt: MONIKA HEIB-HERMANN Export - Deutschsprachige Märkte eksport 6@lastrik.com +48(94) VOIP +48(94) m.heib.hermann.lastrik kontakt: PIOTR KWIATKOWSKI Export - Deutschsprachige Märkte Scandinavian & UK Market +48(94) VOIP +48(94) eksport9.lastrik eksport9@lastrik.com contact: OLIWIA TOMASZKIEWICZ Export - Deutschsprachige Märkte eksport7@lastrik.com +48(94) VOIP +48(94) eksport7.lastrik 002

4 OKNA PCV ul. Słowiańska 11F Koszalin tel. (94) fax. (94) fax. (94) CLASSIC RONDO CAVA CT KOMOROWE 2- USZCZELKI U = 1, CLASSIC RONDO CAVA SI KOMOROWE 3- USZCZELKI U = 1,11 003

5 OFERTA SZCZEGÓŁOWA WSZYSTKICH SYSTEMÓW 004 PROFILE - OKUCIA WITRYNY OKNA I BALKONY ROZWIERNE OKNA I BALKONY ROZWIERNO-UCHYLNE OKNA I BALKONY UCHYLNE OKNA I BALKONY PRZESUWNE OKNA I BALKONY Z RUCHOMYM SŁUPKIEM OKNA Z KLAMKĄ CENTRALNĄ OKNA OBROTOWE (OŚ POZIOMA) BALKONY Z KLAMKĄ OBUSTRONNĄ DRZWI TARASOWE OTWIERANE DO WEWNĄTRZ DRZWI TARASOWE OTWIERANE NA ZEWNĄTRZ DRZWI TARASOWE PRZESUWNO-UCHYLNE DRZWI TARASOWE PRZESUWNO-SKŁADANE DRZWI WEJŚCIOWE OTWIERANE DO WEWNATRZ DRZWI WEJŚCIOWE OTWIERANE NA ZEWNĄTRZ DRZWI PODNOSZONO-PRZESUWNE DRZWI UCHYLNO-PODNOSZONO-PRZESUWNE 1 TYLKO MODEL CLASSIC S74 v x x x v x x x v x xx x x x x x CT70 v v v v x v v 1 vv 1 v v 1 v v v 1 v 1 x x SI82 v v v v x v x x x v x v x v x x x CT70HS x x x x x x x xx x x x x x x v v

6 PRZYKŁADOWE TYPY OKIEN 005

7 PRZYKŁADOWE TYPY OKIEN 006

8 PRZYKŁADOWE TYPY DRZWI WEJŚCIOWYCH PRZYKŁADOWE TYPY DRZWI UCHYLNO-PRZESUWNYCH 007

9 TYPY DRZWI PRZESUWNO-SKŁADANYCH

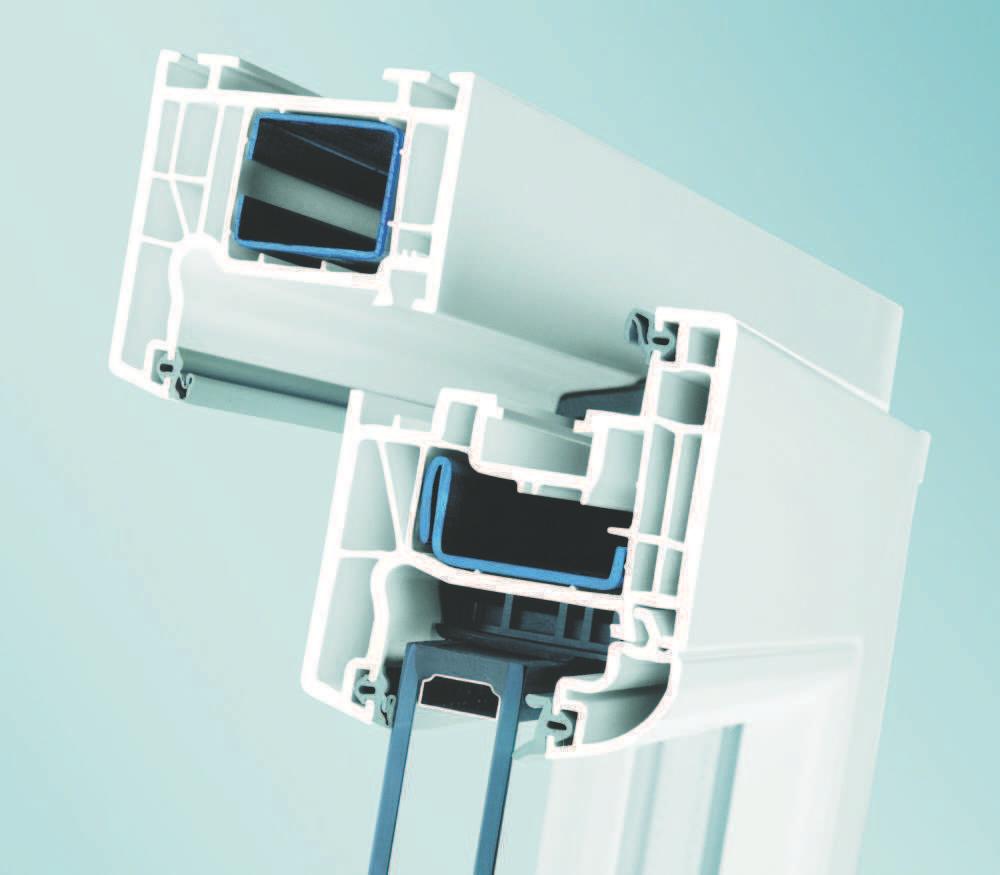

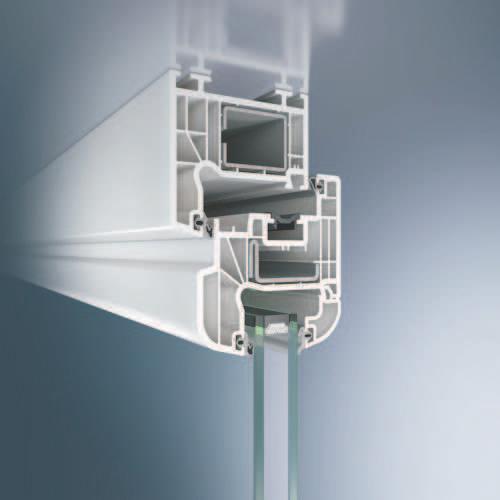

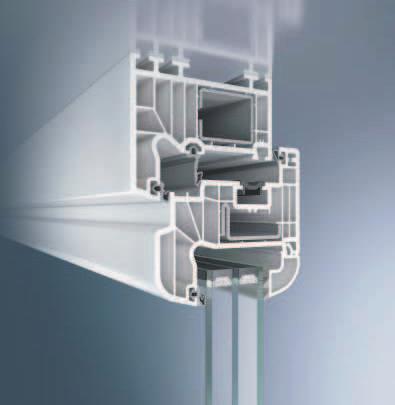

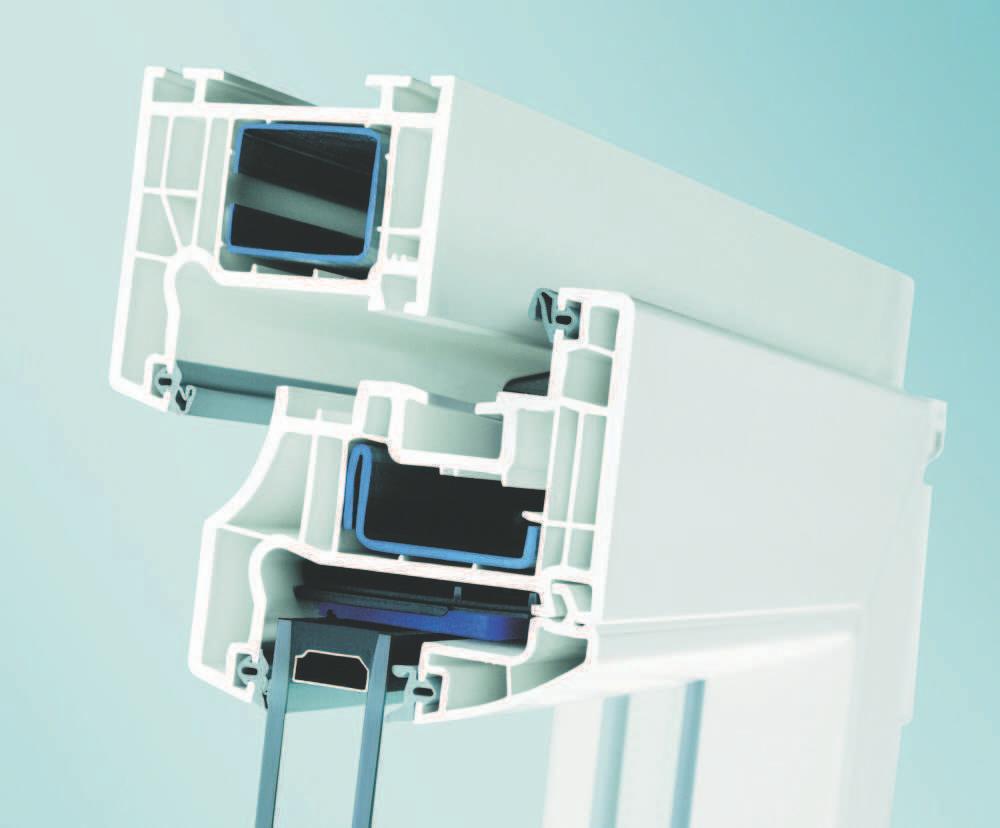

10 SYSTEM CORONA CT70 AS! UWAGA MODEL CAVA ZOSTANIE WYCOFANY Z KOŃCEM ROKU 2018! 009

11 CT70 AS - CLASSIC - WYMIARY PODSTAWOWE bis 010

12 CT70 AS - RONDO - WYMIARY PODSTAWOWE bis 011

13 CT70 AS - CAVA - WYMIARY PODSTAWOWE! UWAGA MODEL CAVA ZOSTANIE WYCOFANY Z KOŃCEM ROKU 2018! bis 012

14 CT70 - RAMY STANDARD STANDARD - POŚREDNIA STANDARD - WYSOKA NISKA 9009 RENO 38mm 8899 RENO 58mm MONO 100mm 9163 MONO 120mm

15 CT70 - SŁUPKI STAŁY - WĄSKI STAŁY - STANDARD STAŁY - SZEROKI STAŁY DO SKRZYDEŁ CAVA 8513 LISTWA POD KLAMKĘ CENTRALNĄ 8414 RUCHOMY - STANDARD 9701 RUCHOMY - MINI

16 CT70 CLASSIC - SKRZYDŁA OKNA - WĄSKIE 9053 OKNA / BALKONY - STANDARD 8866 DRZWI TARASOWE OTWIERANE DO WEWNĄTRZ 8563 DRZWI TARASOWE OTWIERANE NA ZEWNĄTRZ 8509 DRZWI WEJŚCIOWE OTWIERANE DO WEWNĄTRZ DRZWI WEJŚCIOWE OTWIERANE NA ZEWNĄTRZ

17 CT70 RONDO - SKRZYDŁA RONDO - OKNA / BALKONY - STANDARD 8867 RONDO - TARAS OTWIERANY DO WEWNĄTRZ 8620 CT70 CAVA - SKRZYDŁA CAVA - OKNA / BALKONY - STANDARD 8868 CAVA - TARAS OTWIERANY DO WEWNĄTRZ

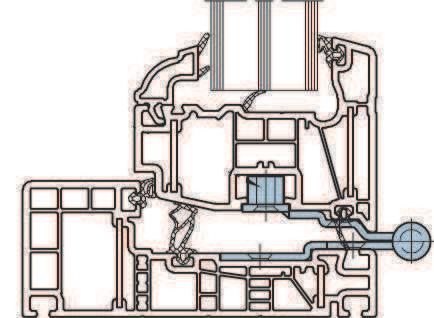

18 CT70 - PRZEKROJE - SŁUPKI RUCHOME 70 OKNO - SKRZYDŁA WĄSKIE SŁUPEK RUCHOMY MINI Z KLAMKĄ CENTRALNĄ OKNO - SKRZYDŁA STANDARD SŁUPEK RUCHOMY MINI OKNO - SKRZYDŁA STANDARD SŁUPEK RUCHOMY MINI Z KLAMKĄ CENTRALNĄ 174 OKNO / BALKON - SŁUPEK RUCHOMY STANDARD 017

19 CT70 - PRZEKROJE - SŁUPKI RUCHOME 214 DRZWI TARASOWE - SŁUPEK RUCHOMY STANDARD 244 DRZWI WEJŚCIOWE - SŁUPEK RUCHOMY STANDARD 018

20 CT70 - CLASSIC - PRZEKROJE OKNO NISKIE - TYLKO 99mm OKNO STANDARD DRZWI TARASOWE 019

21 CT70 - RONDO - PRZEKROJE CT70 - CAVA - PRZEKROJE 020

22 CT70 - CLASSIC - DRZWI WEJSCIOWE 157 OTWIERANE DO WEWNĄTRZ OTWIERANE NA ZEWNĄTRZ 021

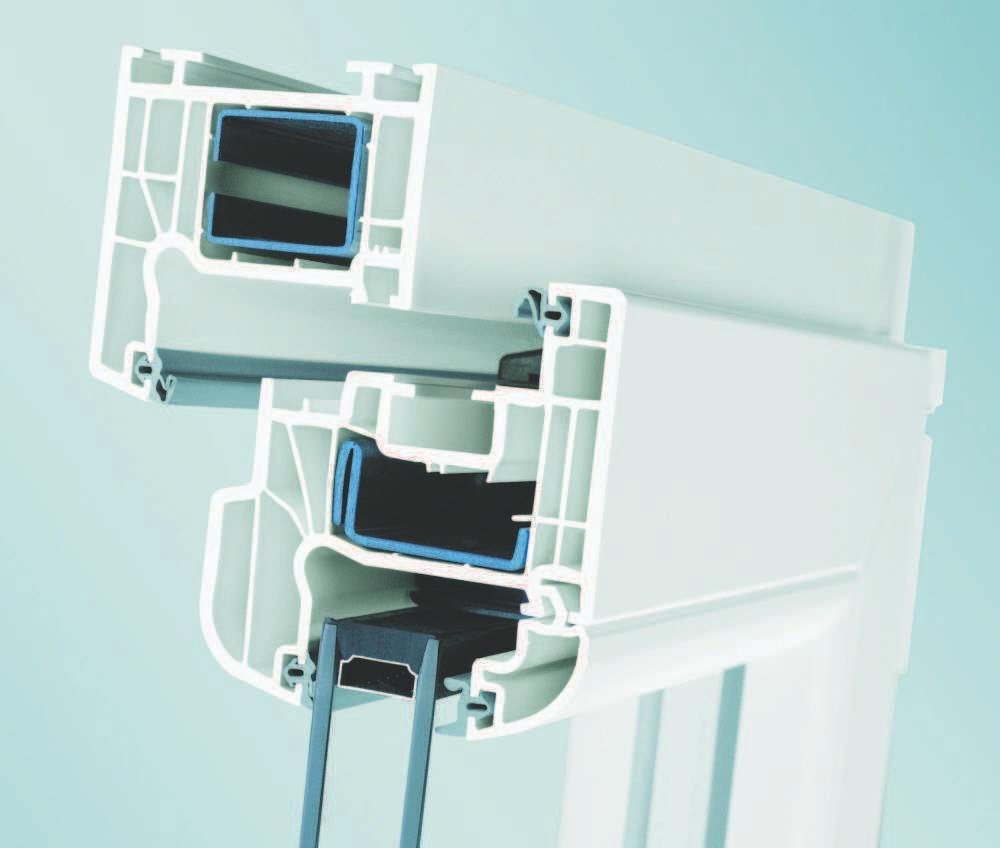

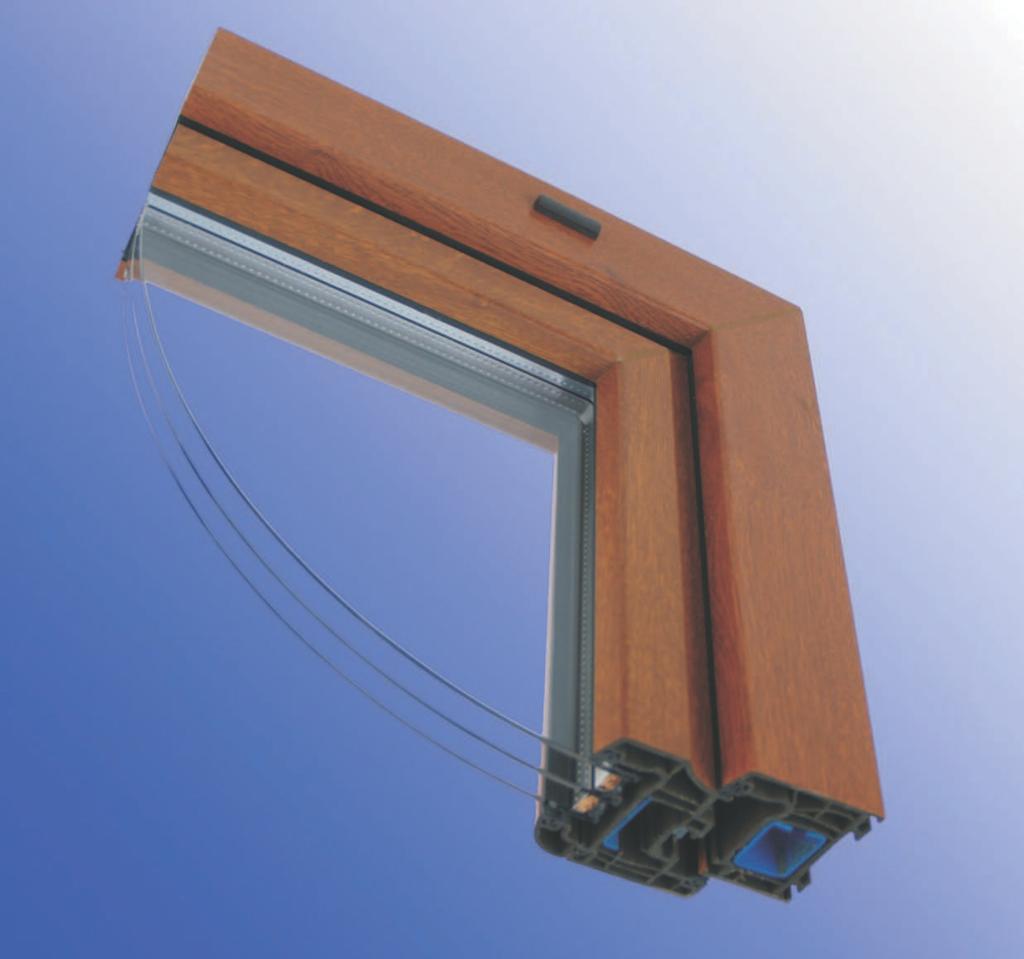

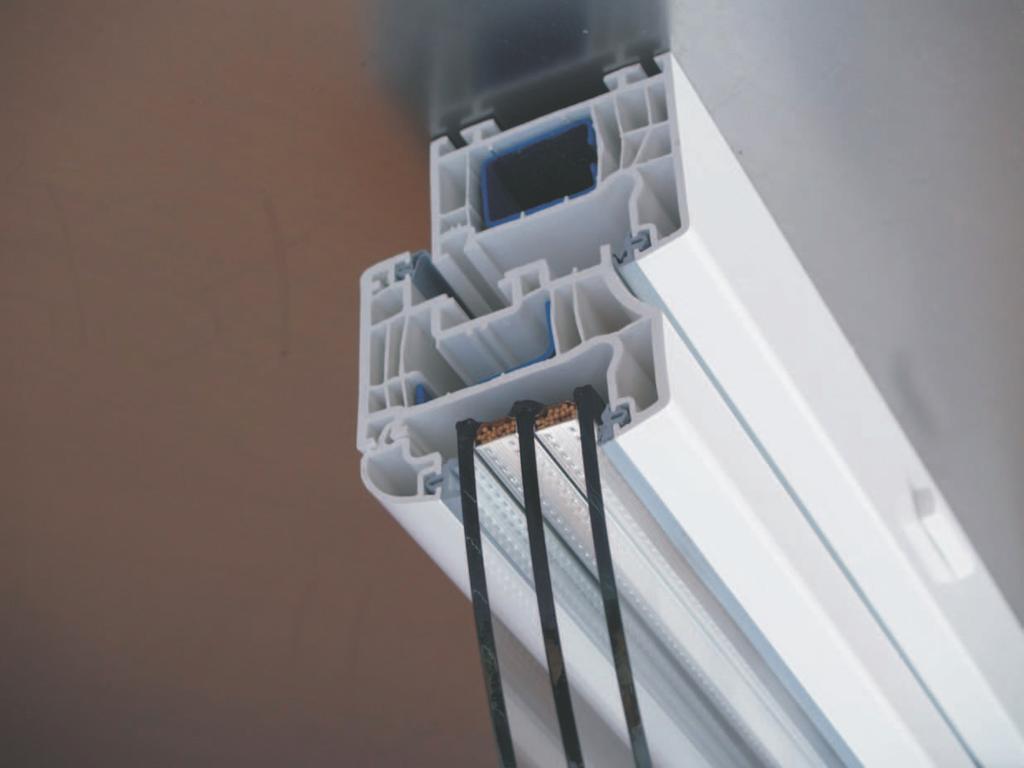

23 CT70 - GALERIA 022

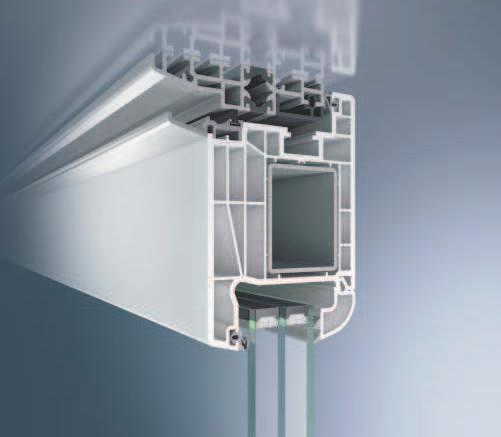

24 SYSTEM CORONA SI82 023

25 SI82 CLASSIC - WYMIARY PODSTAWOWE bis 024

26 SI82 RONDO - WYMIARY PODSTAWOWE bis 025

27 SI82 CAVA - WYMIARY PODSTAWOWE! UWAGA MODEL CAVA ZOSTANIE WYCOFANY Z KOŃCEM ROKU 2018! bis

28 SI82 - RAMY STANDARD 68mm 9192 POŚREDNIA 78mm 9161 SZEROKA 88mm CLASSIC - OKNO / BALKON 9071 SI82 - SKRZYDŁA RONDO - OKNO / BALKON 9162 RONDO - DRZWI TARASOWE OTWIERANE DO WEWN CLASSIC - DRZWI TARASOWE OTWIERANE DO WEWNĄTRZ 9168 CLASSIC - DRZWI TARASOWE OTWIERANE NA ZEWNĄTRZ

29 SI82 - SKRZYDŁA CLASSIC - DRZWI WEJŚCIOWE OTWIERANE DO WEWNĄTRZ 8813 CLASSIC - DRZWI WEJŚCIOWE OTWIERANE NA ZEWNĄTRZ 9189 SI82 - SŁUPKI STAŁY - STANDARD 91mm 9209 STAŁY - STANDARD 91mm DO SKRZYDEŁ 8514 STAŁY - WĄSKI 70mm DO SKRZYDEŁ 8513 STAŁY - SZEROKI 110mm RUCHOMY 70mm

30 SI82 - PRZEKROJE - SŁUPKI OKNO / BALKON - SŁUPEK STAŁY STANDARD OKNO / BALKON - SŁUPEK RUCHOMY STANDARD SI82 - PRZEKROJE - OKNA RONDO CLASSIC 029

31 SI82 - PRZEKROJE - DRZWI OTWIERANE DO WEWNĄTRZ - NA RAMIE STANDARD OTWIERANE DO WEWNĄTRZ - NA RAMIE SZEROKIEJ 030

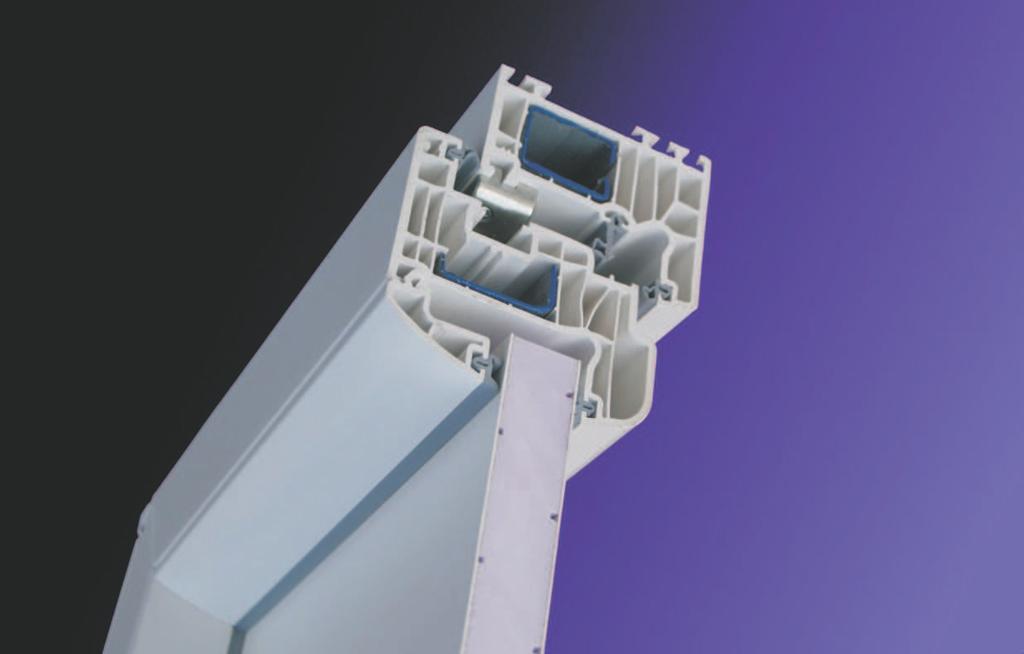

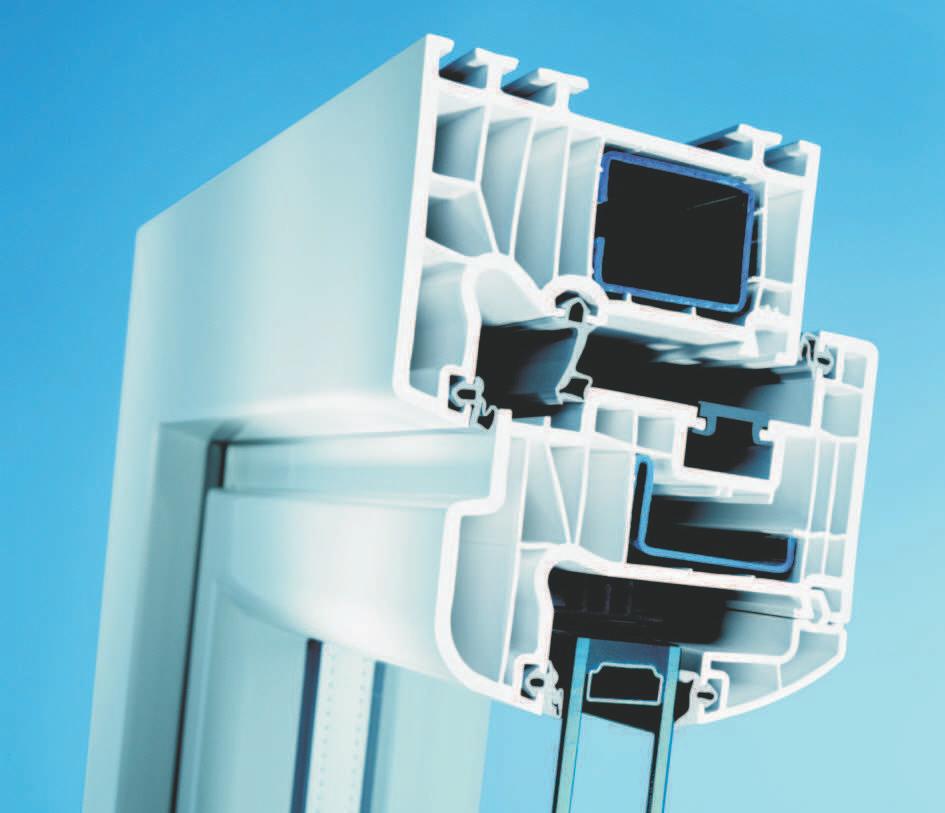

32 SI82 - GALERIA 031

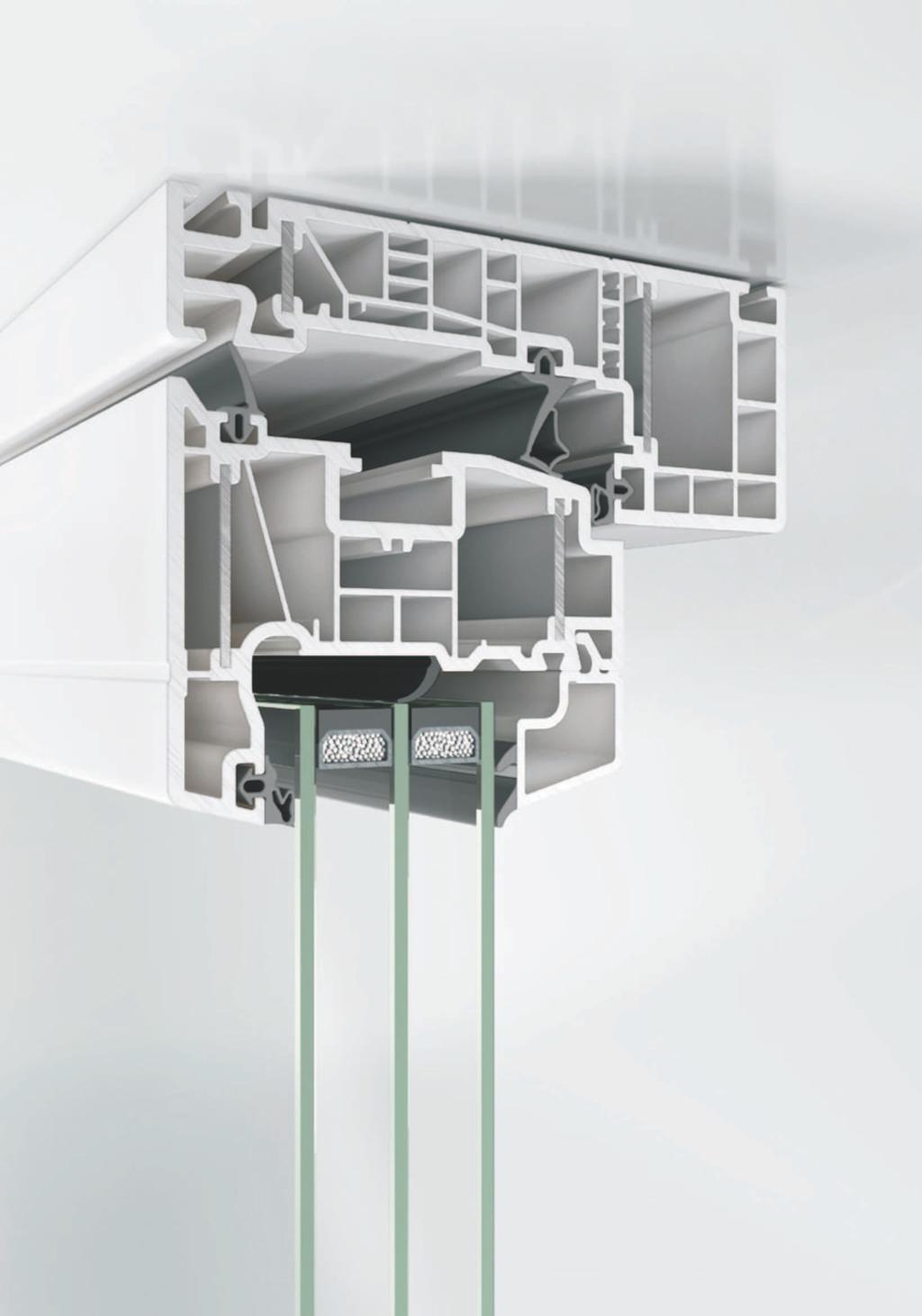

33 ALU INSIDE NORDIC SYSTEM OKIEN OTWIERANYCH NA ZEWNATRZ 032

34 ALU INSIDE NORDIC - WYMIARY PODSTAWOWE NIEWIELKA WYSOKOSC ZESTAWIENIA RAMY I SKRZYDŁA - TYLKO 94.5mm - PRZYSZŁOŚCIOWE ROZWIĄZANIA ODNOŚNIE GRUBOŚCI PRZESZKLENIA DO 50mm - SPEŁNIA WYSOKIE WYMAGANIA DOT. IZOLACYJNOŚCI CIEPLNEJ Uf=1,1-0,86W/m2K - SYSTEM Z 3 USZCZELKAMI, WIELOKOMOROWY - RAMA 11K SKRZYDŁO 7K - PROFILE BEZ WZMOCNIEŃ STALOWYCH - ZASTOSOWANO ZINTEGROWANE WZMOCNIENIA ALUMINIOWE - MOŻLIWOŚĆ ZASTOSOWANIA TRADYCYJNYCH I NOWOCZESNYCH OKUĆ 033

35 ALU INSIDE NORDIC - TYPY OTWIERANIA FIX - SZKLENIE STAŁE SIDE HUNG SIDE SWING 90 O TOP-GUIDED CANOPY-STAY TOP SWING 180 O 034

36 ALU INSIDE NORDIC - OKUCIA SIDE HUNG MAX SZEROKOSC mm MAX WYSOKOŚĆ mm MAX WAGA SKRZYDŁA = 60kg ZAWIASY TRADYCYJNE - 2, 3 LUB 4 SZT A ZAMKNIĘCIE TRADYCYJNE B ZAMKNIĘCIE STANDARD - ZASUWNICA + KLAMKA 2 HACZYKI 035

37 ALU INSIDE NORDIC - OKUCIA SIDE SWING 90 O MAX SZEROKOSC mm MAX WAGA SKRZYDŁA = 40kg NOŻYCE- KPL 2 SZT 036

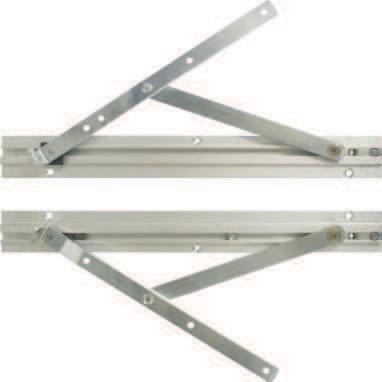

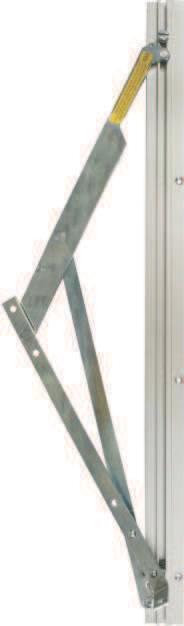

38 ALU INSIDE NORDIC - OKUCIA TOP-GUIDED CANOPY-STAY MAX WYSOKOŚĆ mm MAX WAGA SKRZYDŁA = 70kg NOŻYCE- KPL 2 SZT 037

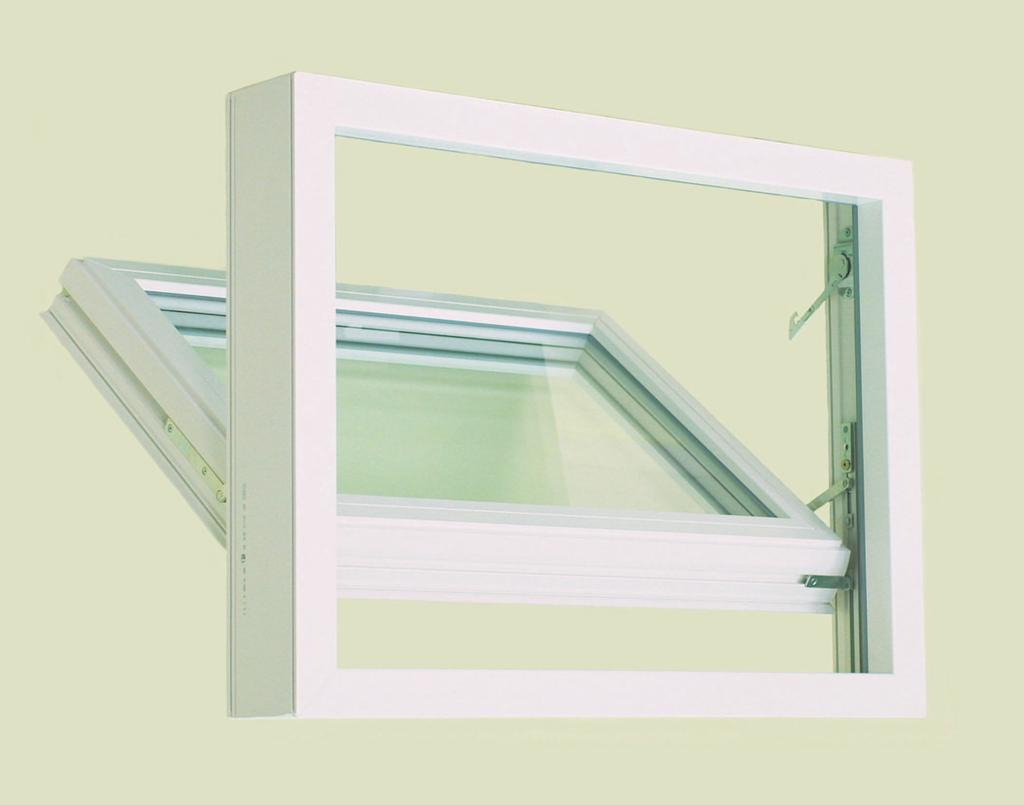

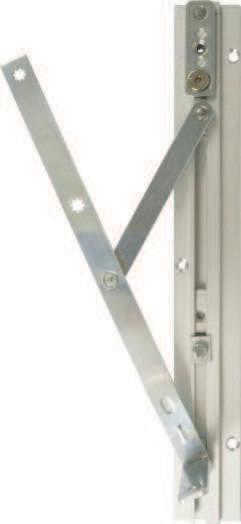

39 ALU INSIDE NORDIC - OKUCIA TOP SWING 180 O MAX WYSOKOŚĆ mm MAX WAGA SKRZYDŁA = 60kg NOŻYCE- KPL 2 SZT 038

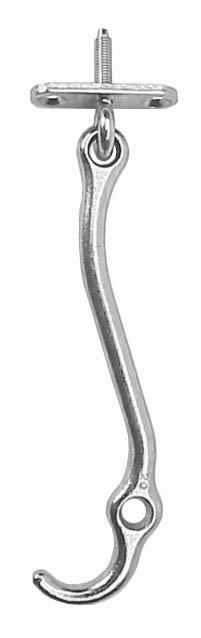

40 ALU INSIDE NORDIC - OKUCIA - DODATKI AUTOMATYCZNA BLOKADA ROZWARCIA OCHRONA DLA DZIECI TRADYCYJNA BLOKADA ROZWARCIA CIERNY OGRANICZNIK ROZWARCIA 039

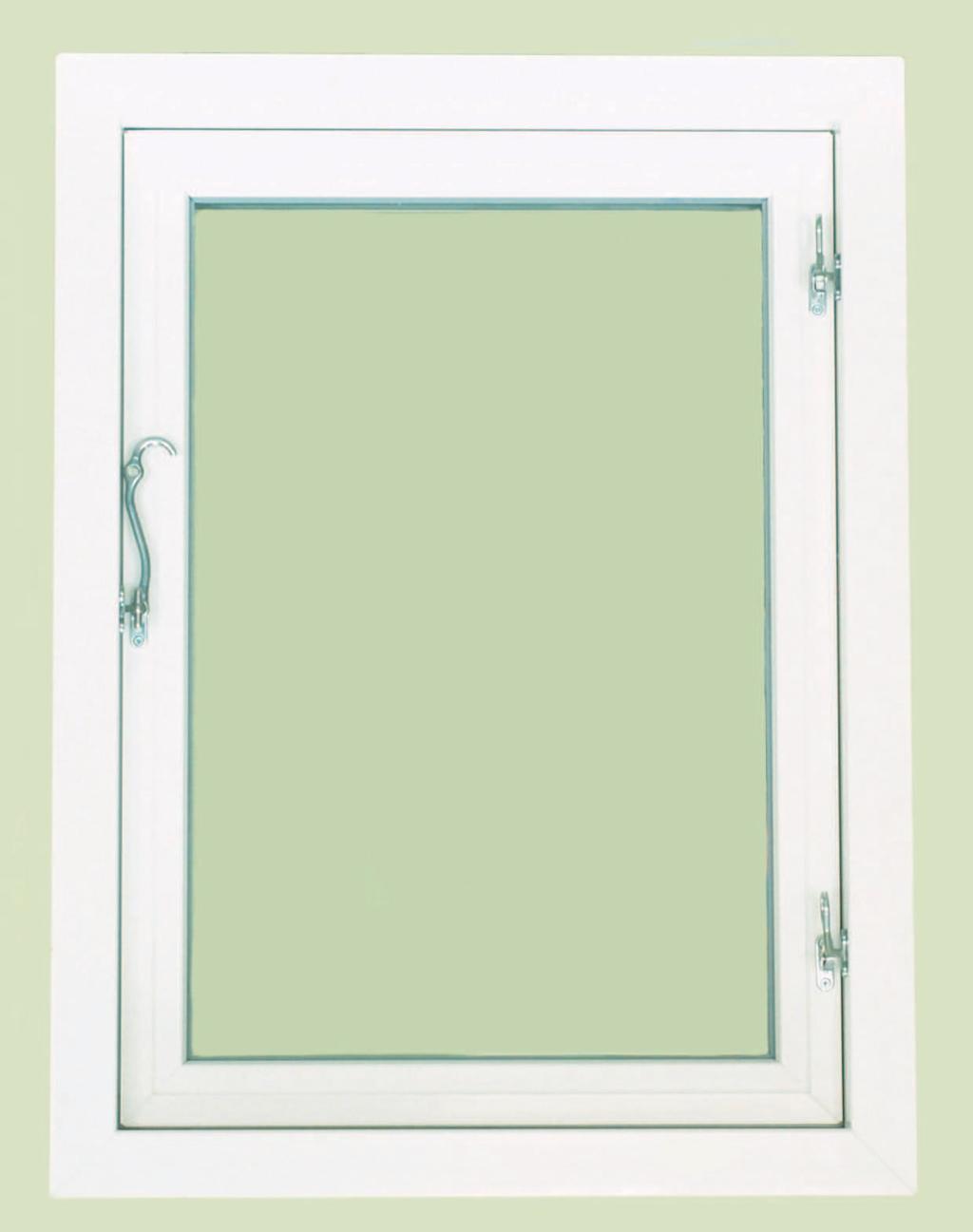

41 ALU INSIDE NORDIC - TYPY OKIEN 040

42 ALU INSIDE NORDIC - PROFILE RAMA 9500 SKRZYDŁO - BIAŁE 9504 SKRZYDŁO - LAMINOWNE SŁUPEK - 117mm ZLICOWANY Z RAMĄ 9505 SŁUPEK - 104mm NIEZLICOWANY Z RAMĄ

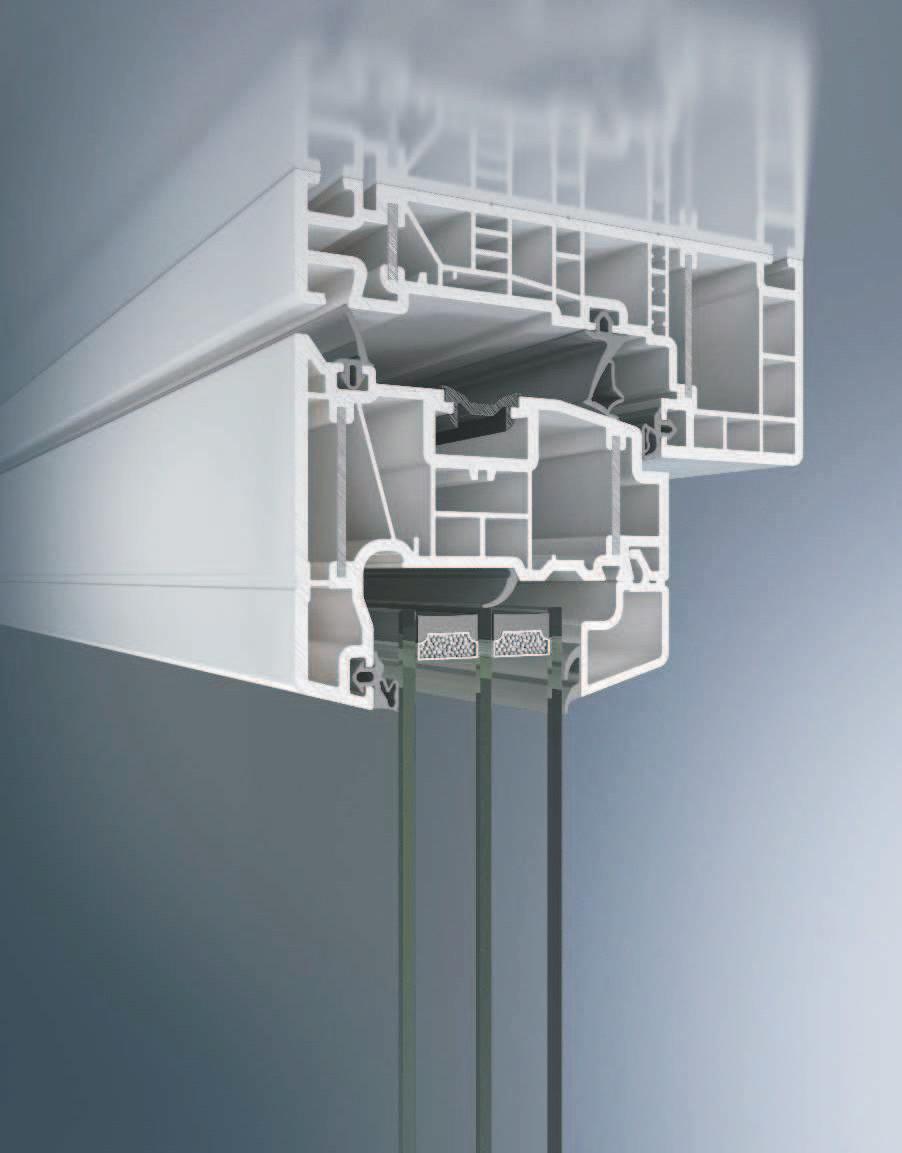

43 ALU INSIDE NORDIC - PRZEKROJE FIX - SZKLENIE STAŁE W RAMIE UWAGA!!! LISTWY PRZYSZYBOWE OD ZEWNĄTRZ RAMA - SKRZYDŁO

44 ALU INSIDE NORDIC - PRZEKROJE 69 SŁUPKI

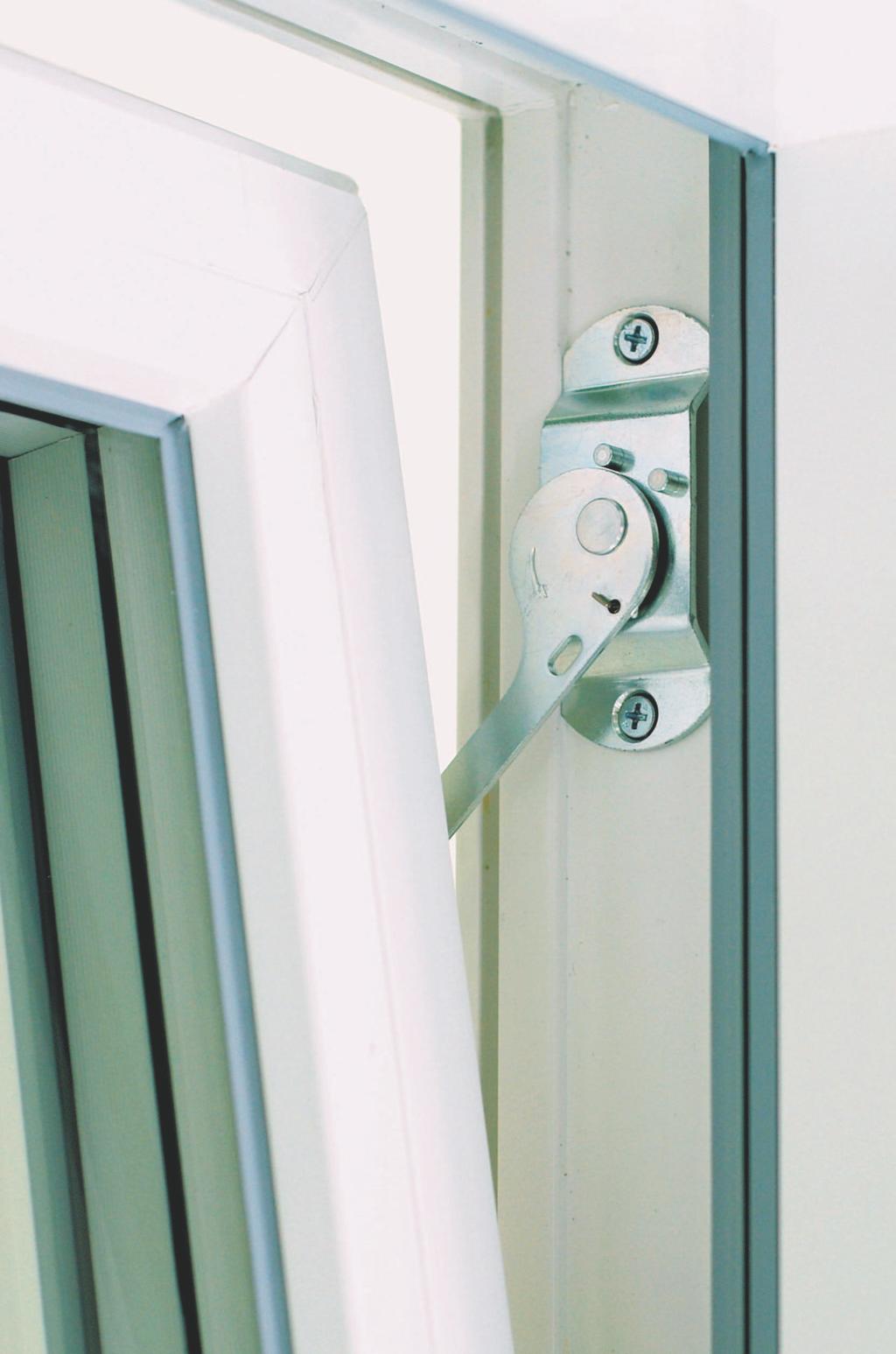

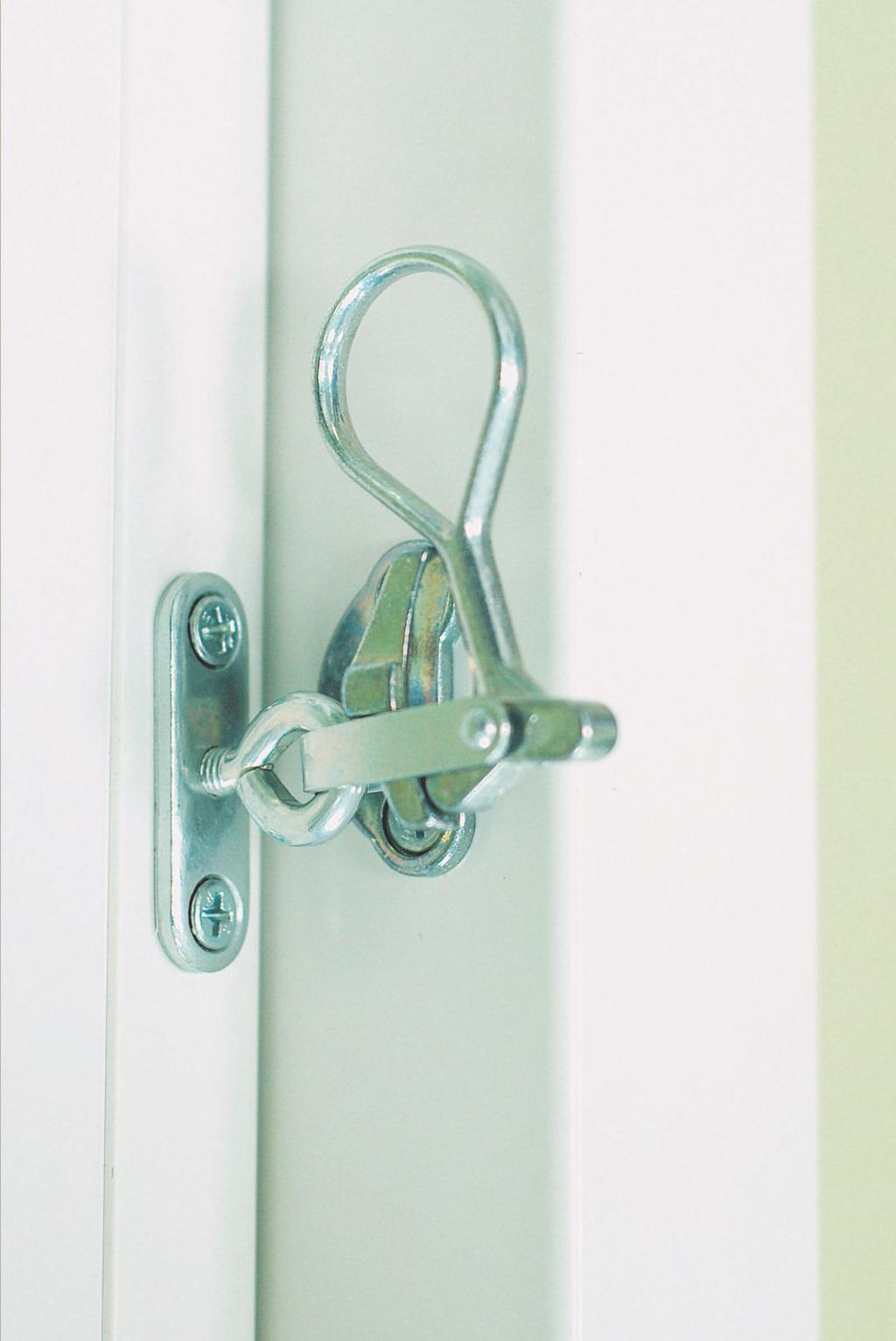

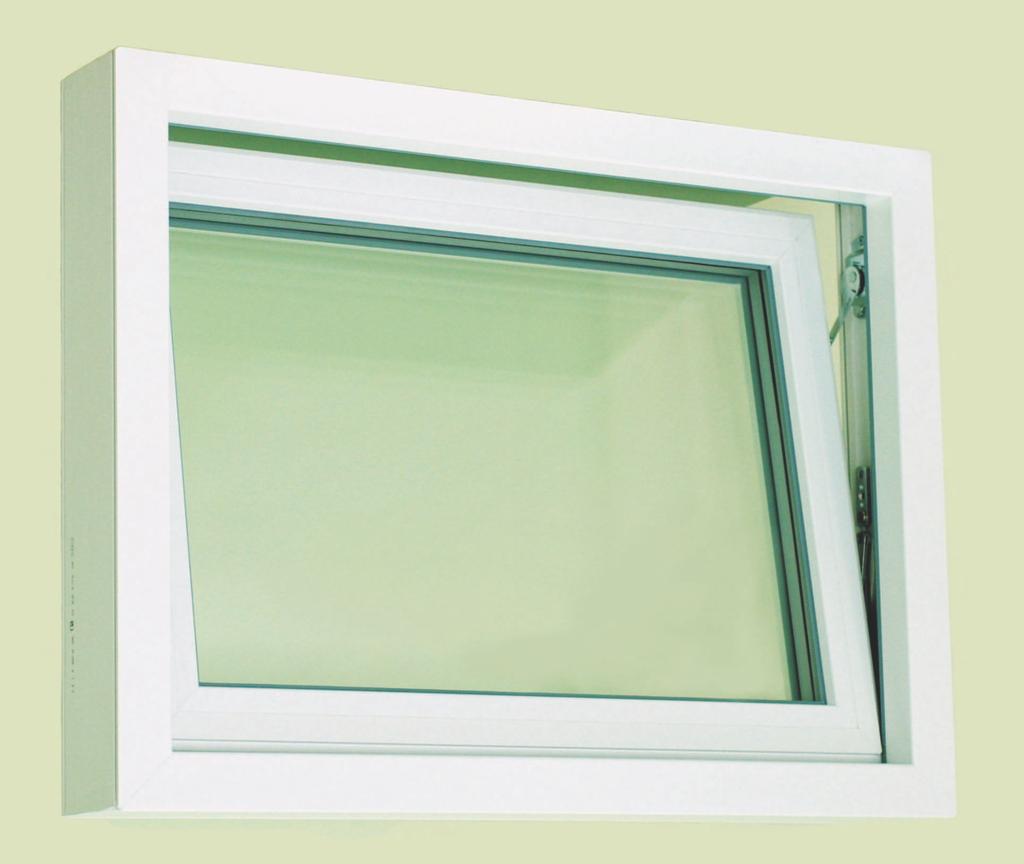

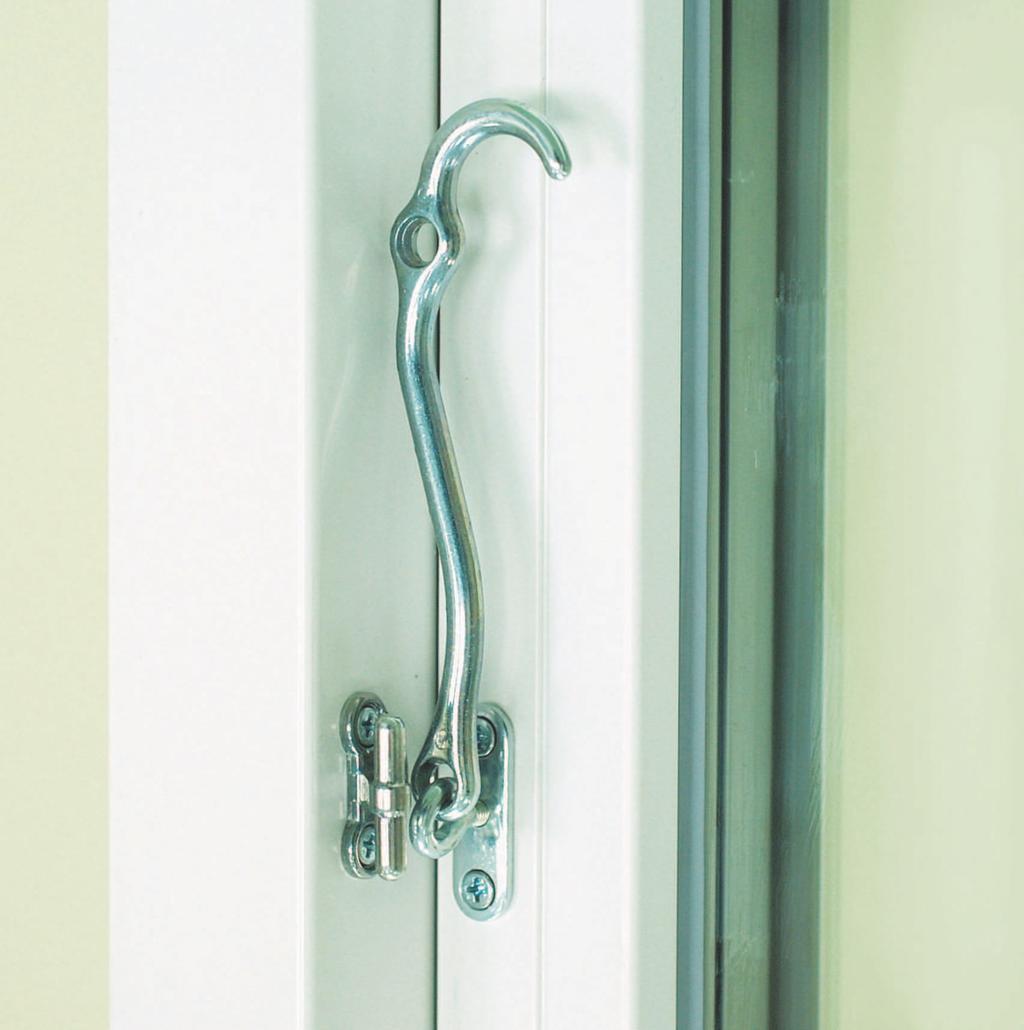

45 ALU INSIDE NORDIC - GALERIA

46 SYSTEM PRZESUWNY S

47 S150 - TYPY DRZWI Maksymalna waga skrzydeł : 200 kg TYP 01 LEWY - PRAWY PODZIAŁ SKRZYDEŁ: 1/2 WYMIARY MAKSYMALNE S X H : 6450 x 2600 mm białe 4500 x 2300 mm dekor TYP 02 LEWY - PRAWY PODZIAŁ SKRZYDEŁ: 1/2 WYMIARY MAKSYMALNE S X H : 6450 x 2600 mm białe 4500 x 2300 mm dekor TYP 03 LEWY - PRAWY PODZIAŁ SKRZYDEŁ: 1/3 WYMIARY MAKSYMALNE S X H : 6450 x 2600 mm białe 5500 x 2300 mm dekor TYP 04 LEWY - PRAWY PODZIAŁ SKRZYDEŁ: 1/3 WYMIARY MAKSYMALNE S X H : 6450 x 2600 mm białe 5500 x 2300 mm dekor TYP 05 PODZIAŁ SKRZYDEŁ: 1/3 WYMIARY MAKSYMALNE S X H : 6450 x 2600 mm białe 5500 x 2300 mm dekor 046

48 S150 - TYPY DRZWI Maksymalna waga skrzydeł : 200 kg TYP 06 PODZIAŁ SKRZYDEŁ: 1/4 WYMIARY MAKSYMALNE S X H : 6450 x 2600 mm białe 6450 x 2300 mm dekor TYP 07 PODZIAŁ SKRZYDEŁ: 1/4 WYMIARY MAKSYMALNE S X H : 6450 x 2600 mm białe 6450 x 2300 mm dekor S150 - PROFILE GŁÓWNE RAMA 9821, 9821 SŁUPEK SKRZYDŁO SŁUPEK

49 SYSTEM S150 - PRZEKROJE A B C C D D A B A-A

50 SYSTEM S150 - PRZEKROJE A B C C D D A B C-C

51 SYSTEM S150 - PRZEKROJE E E E-E F F F-F

52 SYSTEM S150 STOSOWANIE ROLET NADSTAWNYCH TYP TYP 02 1 TYP TYP TYP TYP 06 X TYP 07 X 051

53 SYSTEM S150 - MONTAŻ ROLET NADSTAWNYCH POSZERZENIE 25 mm POSZERZENIE 25 mm

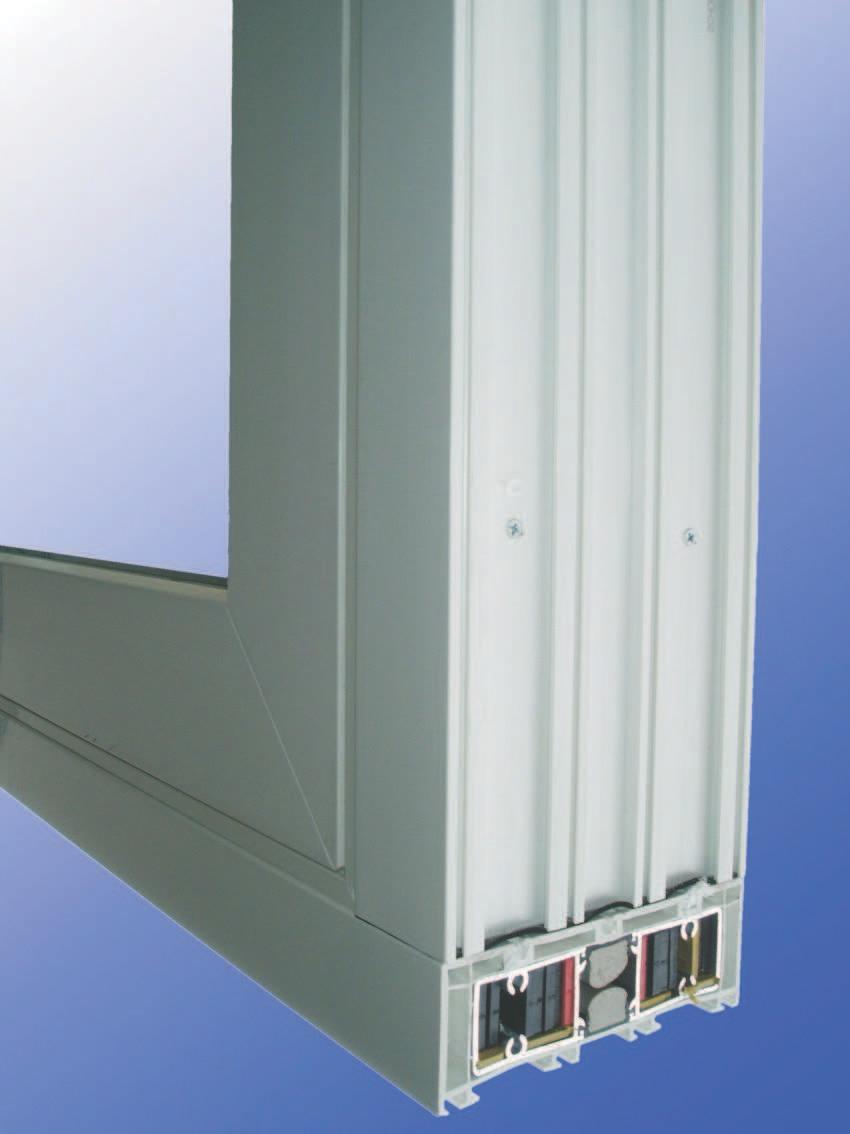

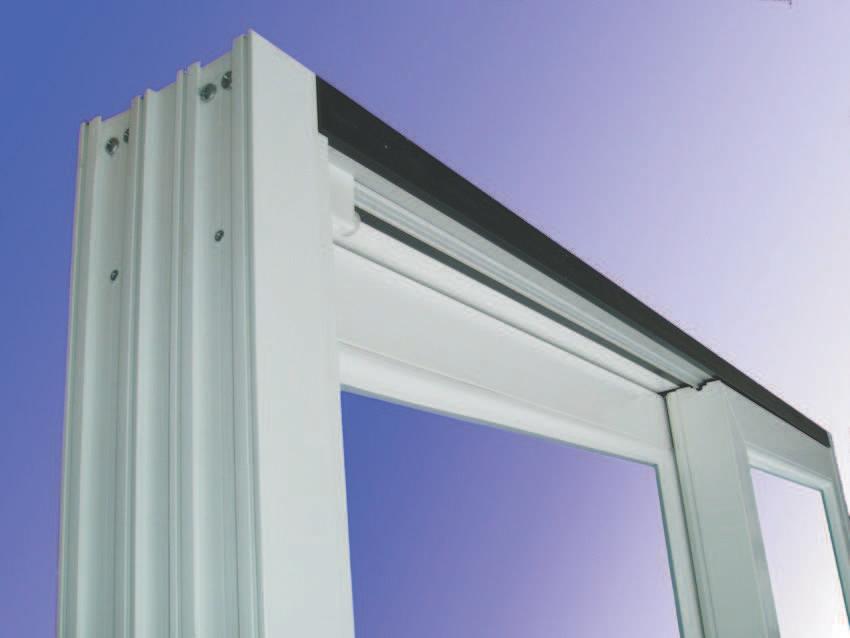

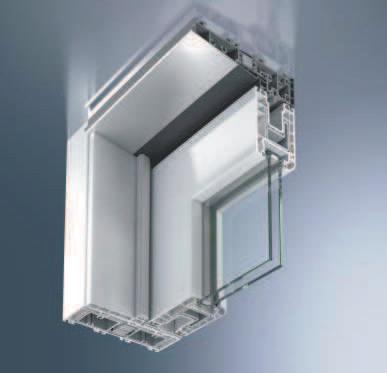

54 SYSTEM CORONA CT70 HS DRZWI PODNOSZONO - PRZESUWNE 053

55 SYSTEM CORONA CT70 HS - PRZEKROJE 054

56 TYP 01 CT70 HS - TYPY DRZWI PODZIAŁ SKRZYDEŁ: 1/2 1/2 WYMIARY MAKSYMALNE S X H : 4500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji LEWE PRAWE TYP 01-2 ASYMETRYCZNE SKRZYDŁA PODZIAŁ SKRZYDEŁ: ASYMETRYCZNY WYMIARY MAKSYMALNE S X H : 4500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji LEWE Bt 1 Bt 2 Bt 2 Bt 1 PRAWE TYP 03 DWA SKRZYDŁA PRZESUWNE PODZIAŁ SKRZYDEŁ: 1/2 1/2 WYMIARY MAKSYMALNE S X H : 4500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji LEWE PRAWE TYP 04 LEWE PRAWE PODZIAŁ SKRZYDEŁ: 1/3 1/3 1/3 WYMIARY MAKSYMALNE S X H : 5500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji NIEMOŻLIWE DO WYKONANIA JAKO HSK TYP 04-1 PODZIAŁ SKRZYDEŁ: 1/3 1/3 1/3 WYMIARY MAKSYMALNE S X H : 5500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji LEWE PRAWE 055

57 TYP 05 CT70 HS - TYPY DRZWI PODZIAŁ SKRZYDEŁ: 1/3 1/3 1/3 WYMIARY MAKSYMALNE S X H : LEWE I PRAWE 5500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji TYP PODZIAŁ SKRZYDEŁ: 1/3 1/3 1/3 WYMIARY MAKSYMALNE S X H : 5500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji LEWE TYP 06 PRAWE PODZIAŁ SKRZYDEŁ: 1/4 1/4 1/4 1/4 WYMIARY MAKSYMALNE S X H : 6500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji A B KOLEJNOŚĆ OTWIERANIA SKRZYDEŁ- 1 LEWE - 2 PRAWE KOLEJNOŚĆ OTWIERANIA SKRZYDEŁ- 1 PRAWE - 2 LEWE TYP 07 A B KOLEJNOŚĆ OTWIERANIA SKRZYDEŁ WEWNĘTRZNYCH - 1 LEWE - 2 PRAWE KOLEJNOŚĆ OTWIERANIA SKRZYDEŁ ZEWNĘTRZNYCH - 1 PRAWE - 2 LEWE PODZIAŁ SKRZYDEŁ: 1/4 1/4 1/4 1/4 WYMIARY MAKSYMALNE S X H : 6500 x 2300 mm białe i dekor 6500 x 2600 mm białe 6500 x 2600 mm dekor bez gwarancji 056

58 H SYSTEM CORONA CT70 HS - PRZEKROJE 1 057

59 SYSTEM CORONA CT70 HS - PRZEKROJE h 2 (Fest flügel) H 058

62 SYSTEM CORONA CT70 HS - PRZEKROJE 0 061

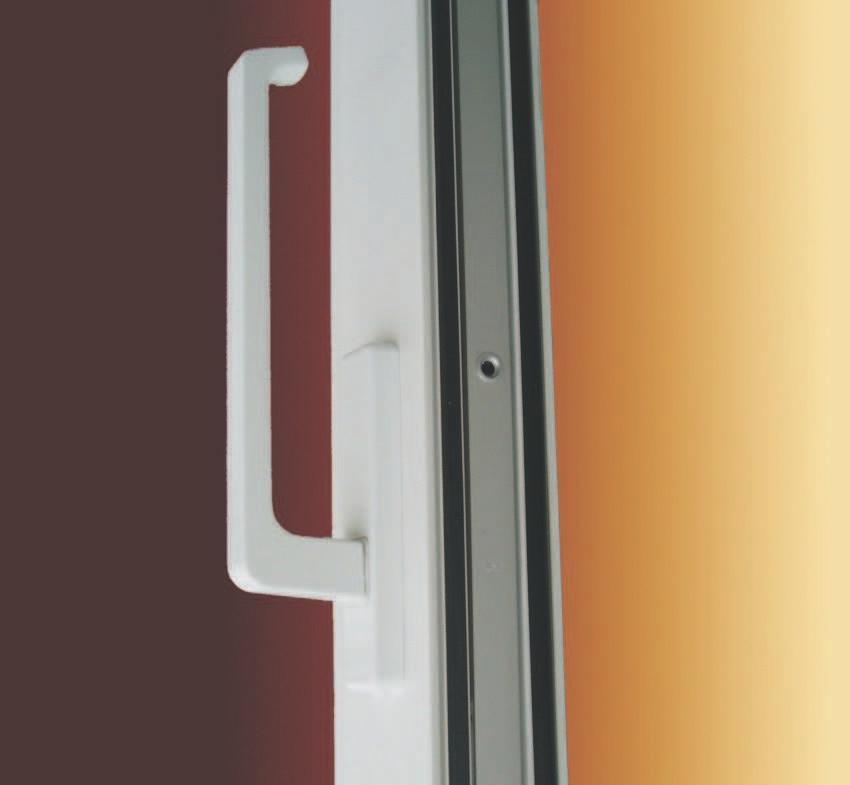

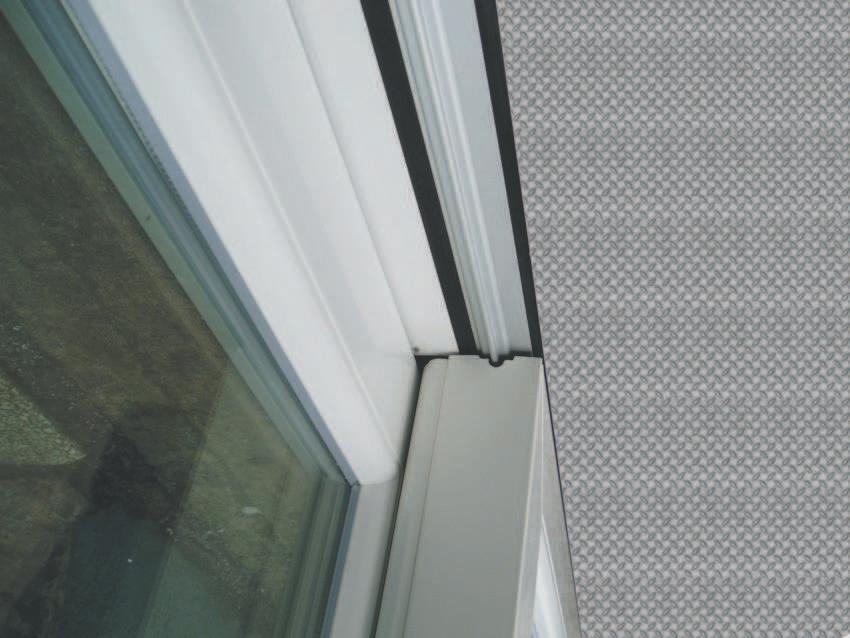

63 SYSTEM CORONA CT70 HS - GALERIA 062

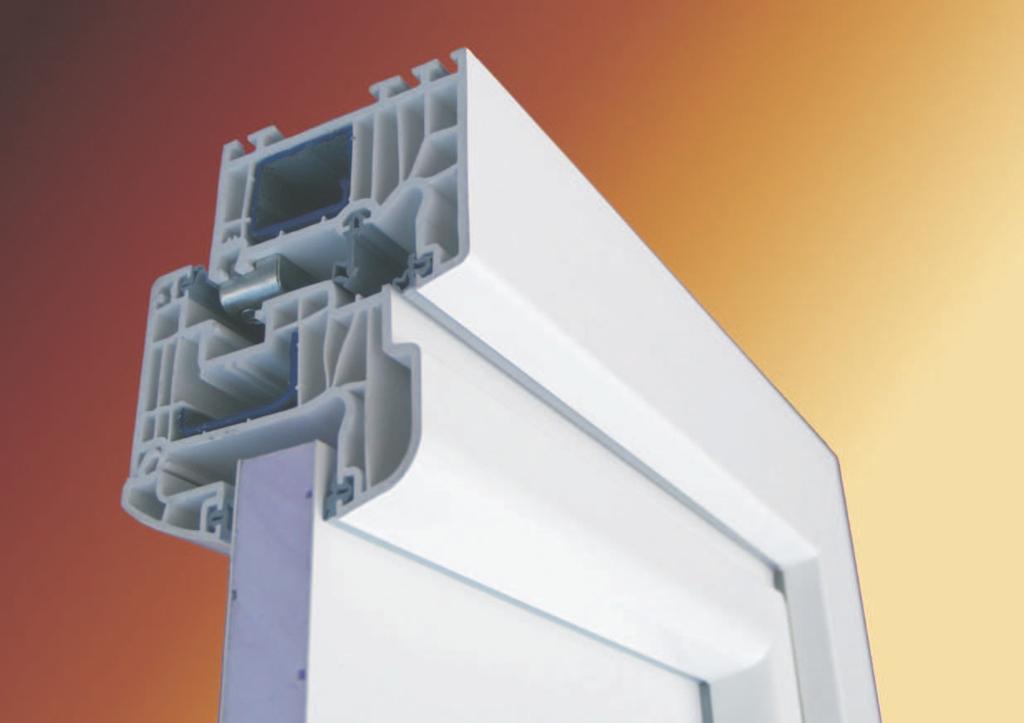

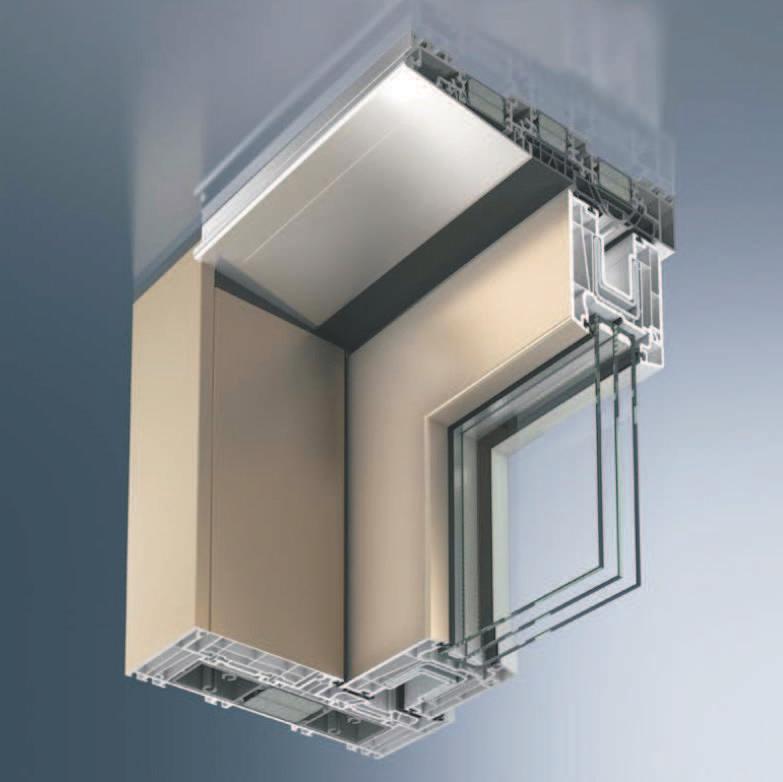

64 SYSTEM THERMOSLIDE SI82 DRZWI PODNOSZONO - PRZESUWNE 063

65 THERMOSLIDE SI82 - PRZEKROJE 064

66 THERMOSLIDE SI82 - TYPY DRZWI SKRZYDŁO PRZESUWNE + FIX LEWE PRAWE WYMIARY MAKSYMALNE S X H : 4500 x 2500 mm Dekor 6500 x 2800 mm Białe DWA SKRZYDŁA PRZESUWNE LEWE PRAWE SKRZYDŁO PRZESUWNE + FIX+ FIX LEWE PRAWE WYMIARY MAKSYMALNE S X H : DWA BOCZNE SKRZYDŁA PRZESUWNE + FIX 6500 x 2500 mm Dekor 6500 x 2800 mm Białe Typ 06 DWA ŚRODKOWE SKRZYDŁA PRZESUWNE + DWA BOCZNE FIX 065

68 067

71 THERMOSLIDE SI82 - PRZEKROJE MONTAŻ PROWADNIC ROLET ZEWNETRZNYCH PROFIL DODATKOWY

72 THERMOSLIDE SI82 - PRZEKROJE PRÓG A STANDARD 071

73 THERMOSLIDE SI82 - PRZEKROJE PRÓG B PŁASKI - BEZ BARIER 072

74 THERMOSLIDE SI82 - PRZEKROJE PRÓG B PŁASKI - BEZ BARIER - MONTAŻ 073

75 ŁĄCZNIK THERMOSLIDE SI82 + OKNA I DRZWI SI mm RAMA TS Si82 JAKO ŁĄCZNIK 074

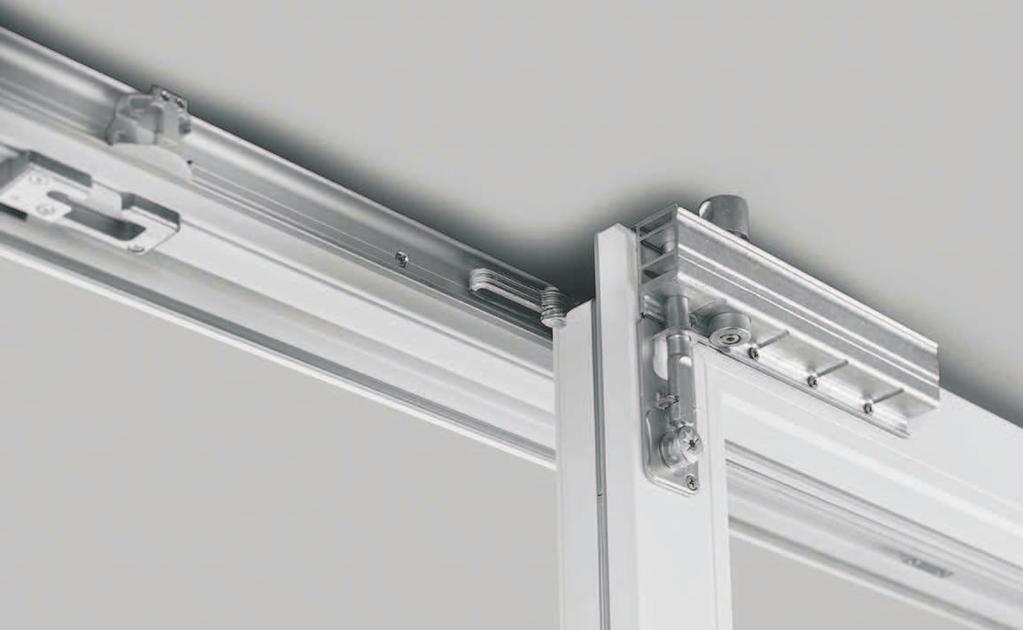

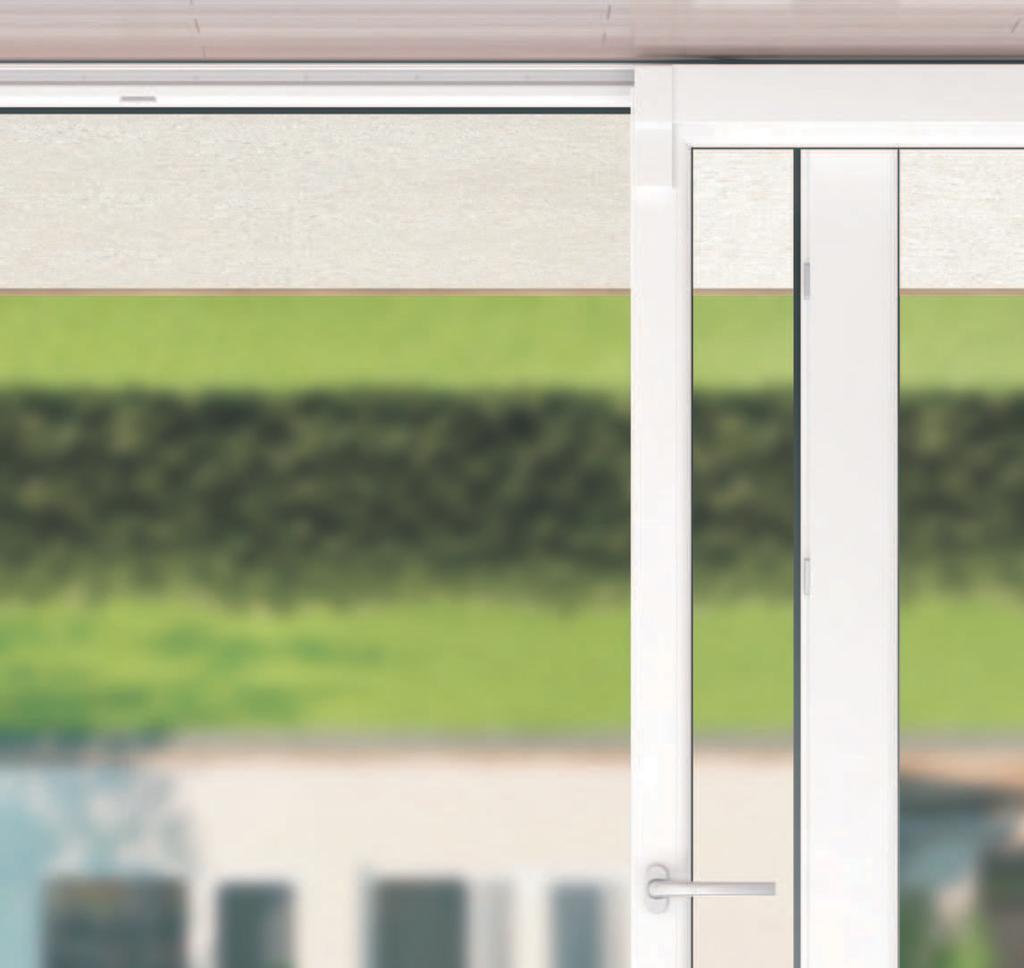

76 Roto Patio Alversa 075

77 SYSTEMY PATIO ALVERSA Roto Patio Alversa KS System uchylno-przesuwny z wentylacją w pozycji uchylnej Roto Patio Alversa PS Air Com System równolegle przesuwny z wentylacją Comfort w pozycji uchylnej Maks. masa skrzydła 100 kg/ 160 kg Maks. masa skrzydła 160 kg/ 200 kg Wózki Bez amortyzacji Z amortyzacją Nożyce ślizgowe Uchylno- przesuwny Równolegle przesuwny, mikrowentylacja Równolegle przesuwny, uchył w pozycji uchylnej Klocek sterujący u góry Stały Uchylny Zamknięcie środkowe dolne Z zatrzaskiem Bez zatrzasku Z blokadą obrotu klamki Zamknięcie środkowe górne Bez zatrzasku Z nożycami komfort Zasuwnica RU Standard Wzmocniony 076

78 SYSTEMY PATIO ALVERSA SPOSOBY OTWIERANIA Roto Patio Alversa KS System uchylno-przesuwny z wentylacją w pozycji uchylnej Uchylno-przesuwny (KS) W systemie uchylno-przesuwnym, przy ustawieniu klamki na 90,skrzydło można ustawić w pozycji uchylnej. To umożliwia korzystanie z wentylacji w pozycji uchylnej. Po dalszym przekręceniu klamki do pozycji 180 (klamka do góry), punkty ryglujące na dole skrzydła, zostają zwolnione i skrzydło ustawia się w pozycji pionowej. Skrzydło jest odstawione równolegle od konstrukcji i można je przesunąć w bok. Wentylacja w pozycji uchylnej Innowacja ta łączy zalety systemu równolegle przesuwnego ze znaną i sprawdzoną funkcją wentylacji w pozycji uchylnej. W położeniu klamki 180 skrzydło jest uchylone. Roto Patio Alversa PS Air Com System równolegle przesuwny z wentylacją Comfort w pozycji uchylnej Równolegle przesuwne (PS) W systemie równolegle przesuwnym, skrzydło drzwi przy ustawieniu klamki 90, powoduje równoległe odstawienie skrzydła i można je przesuwać. W położeniu 180 (klamka do góry), drzwi znajdują się w pozycji wentylacji. Kolejność obsługi jest zatem dla użytkownika intuicyjna, ponieważ jest identyczna, jak w oknach rozwierno- uchylnych,stosowana na co dzień. Wentylacja w pozycji uchylnej Comfort W przypadku wentylacji w pozycji uchylnej Comfort, ruch klamki ustawia skrzydło samoczynnie w pozycji uchylnej i ponownie je zamyka. Jest to bardzo komfortowe, zwłaszcza ciężkich skrzydłach. 077

79 SYSTEMY PATIO ALVERSA INSTRUKCJA OBSŁUGI Roto Patio Alversa (KS) UWAGA! Możliwość niezamierzonego zatrzaśnięcia! Skrzydło znajdujące się w pozycji przesuwnej, może się zatrzasnąć i jego otwarcie od zewnątrz nie będzie możliwe» Zabezpieczyć skrzydło w pozycji uchylnej przed niezamierzonym zatrzaśnięciem» W razie potrzeby zapewnić inne wejście Pozycja klamki Położenie skrzydła Znaczenie Skrzydło zamknięte Skrzydło uchylone Otwieranie skrzydła Otwieranie skrzydła Skrzydło zablokowane Skrzydło zamknięte Roto Patio Alversa / PS Air Com Pozycja klamki Położenie skrzydła Znaczenie Skrzydło zamknięte Przesuwanie skrzydła Skrzydło w pozycji uchylnej komfort 078

80 SYSTEMY PATIO ALVERSA PRZEKRÓJ PIONOWY (KS & PS)

81 SYSTEMY PATIO ALVERSA KOLORY Numer koloru Kolor Numer RAL R01.1 R01.2 R01.3 R01.4 R01.5 R03.1 R03.2 R03.3 R03.4 R04.1 R04.3 R04.4 R05.3 R05.4 R05.5 R06.2M R06.2 R07.1 R07.2 R07.3 SF Surowy Naturalny srebrny Nowy srebrny Tytan Chrom Srebrny Mosiądz mat Mosiądz połysk Złoty Niro design Szaro-brązowy Oliwkowo-brązowy Brunatny Średni brąz Ciemny brąz Brąz Czarny mat Czarny Biały Biały Kremowy Kolor specjalny Do malowania mat Przykładowe kolory R01.1 R01.2 R01.3 R03.1 R04.1 R04.4 R05.3 R05.5 R06.2 R

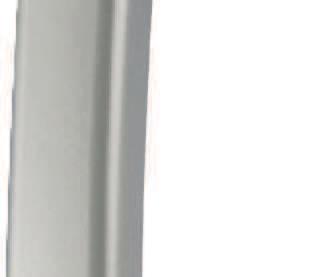

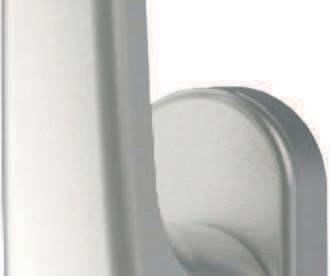

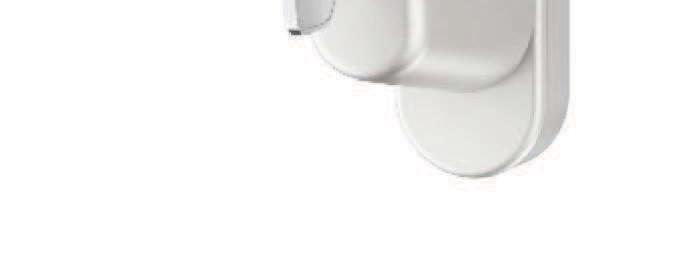

82 SYSTEM PATIO ALVERSA KS KLAMKI STANDARD KLAMKA KLUCZ KLAMKA OBUSTRONNA + WKŁADKA 081

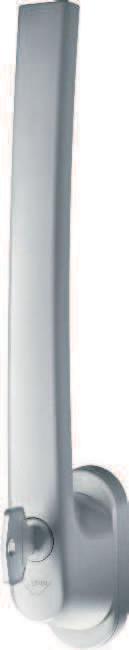

83 SYSTEM PATIO ALVERSA PS KLAMKI STANDARD KLAMKA KLUCZ KLAMKA OBUSTRONNA + WKŁADKA 082

84 SYSTEM PATIO ALVERSA KS KONSERWACJA 1 A 1- SMAR A- NASMAROWAĆ PROWADNICĘ GÓRNĄ NA CAŁEJ DŁUGOŚCI 083

85 SYSTEM PATIO ALVERSA PS KONSERWACJA A 1- SMAR A- NASMAROWAĆ PROWADNICĘ GÓRNĄ NA CAŁEJ DŁUGOŚCI 084

86 SYSTEMY PATIO ALVERSA DEMONTAŻ SKRZYDŁA Zdejmowanie skrzydła 1. Skrzydło [1] ustawić w pozycji przesuwnej 2. Zdjąć osłony» Osłonki wózka [2] lewa i prawą» Osłonę wózka [3] a. Osłonki wózka ściągnąć do przodu. b. Osłonę wózka chwycić od dołu i pociągnąć pod skosem do góry. Pociągnąć mocnym chwytem oburącz. 3. Zabezpieczenie wózka [4] przesunąć do przodu. 4. Zdjąć osłonki prowadnicy nożyc [5]. 5. Przed wysunięciem nożyc ślizgowych [7] zabezpieczyć skrzydło przed wypadnięciem. 6. Sprężynę nożyc ślizgowych [6] nacisnąć do góry i rozłączyć połączenie kształtowe nożyc ślizgowych i prowadnicy nożyc [8]. 7. Wysunąć nożyce ślizgowe z prowadnicy nożyc. 8. Unieść lekko pochylone skrzydło. 9. Umieścić skrzydło przed ościeżnicą. a. Na czystej powierzchni. b. Zastosować podpórkę jedynie na środku skrzydła, by wózki swobodnie wisiały. Demontaż elementów okucia 1. Poluzować wszystkie wkręty. 2. Usunąć okucia. 3. Zutylizować elementy okuć zgodnie z przepisami. OSTRZEŻENIE Ryzyko zranienia i spowodowania szkód materialnych przez duże ciężary! Niekontrolowane podnoszenie i dźwiganie dużych ciężarów może prowadzić do zranienia i powstania szkód materialnych.» Transport i demontaż muszą być wykonywane przez co najmiej dwie osoby» Nie stawiać skrzydła na wózkach» Stosować pomocnicze środki transportu 085

87 PROFILE DODATKOWE - POSZERZENIA CT SI PROFILE DODATKOWE

88 PROFILE DODATKOWE SI82 - LISTWA PODPARAPETOWA 5K - RECYKLAT 9197 CT70 - PROFIL OSŁONOWY 8823 LISTWA PODPARAPETOWA - RECYKLAT 8674 LISTWA PODPARAPETOWA 8299 LISTWA PODPARAPETOWA 8479 PROFILE PRZYŁĄCZENIOWE PROFIL PRZYLGOWY 9051 PROFIL OSŁONOWY ROWKA 8008 PROFIL ADAPTACYJNY 7612 PROFIL ADAPTACYJNY 7734 PROFIL ADAPTACYJNY 8480 OKAPNIK 7547 OKAPNIK

89 PROFILE DODATKOWE - PARAPETY

90 PROFILE DODATKOWE - PARAPETY

91 PROFILE DODATKOWE - ŁĄCZNIKI WPUST PASOWANY ( ŁĄCZNIK ŁEZKA ) 7609 ŁĄCZNIK KĄTOWY DO CT70 - MAŁY 8579 ŁĄCZNIK KĄTOWY DO CT70 - DUŻY 8485 ŁĄCZNIK KĄTOWY DO SI

92 PROFILE DODATKOWE - ŁĄCZNIKI MONTAŻ DO OKIEN CT70 i SI KOTWA MONTAŻOWA

93 PROFILE DODATKOWE - ŁĄCZNIKI PROFIL ŁĄCZĄCY 5K - DO CT PROFIL ŁĄCZĄCY 7K - DO SI

94 PROFILE DODATKOWE - ŁĄCZNIKI ZMIENNE POŁĄCZENIE NAROŻNE - ŁĄCZNIK RUROWY Z

95 90 2 PROFILE DODATKOWE - ŁĄCZNIKI ZMIENNE POŁĄCZENIE NAROŻNE - ŁĄCZNIK RUROWY Schüco Corona SI 82 ß 2 25 Y Ř60 X Schüco Corona CT 70 AS ß Y 25 X KĄT MIN KĄT MAX - PROFILE BIAŁE 3 KĄT MAX - PROFILE OKLEINOWANE 094

96 PROFILE DODATKOWE ŁĄCZNIK - KOŚĆ ZAŚLEPKI PROFILA KOTWA MONTAŻOWA PODKADKA DYSTANSOWA

97 096 PROFILE DODATKOWE ŁĄCZNIK - KOSĆ

98 MONTAŻ OKIEN Z ROLETAMI NADSTAWNYMI Z UŻYCIEM ŁĄCZNIKA OKNA + 2 ROLETY SZEROKOŚĆ OKNA SZEROKOŚĆ ROLETY 10 Prowadnice przy łaczniku montujemy na ramie z przesunięciem 10mm od krawędzi ramy!!! Możliwość wykończenia płaskownikiem 7165 (klejenie) 22 ODSTĘP POMIĘDZY OKNAMI 097

99 MONTAZ OKIEN Z ROLETAMI NADSTAWNYMI Z UŻYCIEM ŁĄCZNIKA OKNA + 2 ROLETY SZEROKOŚĆ OKNA SZEROKOŚĆ ROLETY 10 Prowadnice przy łączniku montujemy na ramie z przesunięciem 10mm od krawędzi ramy!!! 22 ODSTĘP POMIĘDZY OKNAMI 098

100 MONTAŻ OKIEN Z ROLETAMI NADSTAWNYMI Z UŻYCIEM ŁACZNIKA LUB OKNA + 1 ROLETA 22 ODSTĘP POMIĘDZY OKNAMI 099

101 PROFILE DODATKOWE PROFIL OSŁONOWY STATYCZNY OSŁONA PCV - BIAŁE 7206 OSŁONA ALUMINIUM - LAMINOWANE 7025 OSŁONA ALUMINIUM - SUROWE

102 PROFILE DODATKOWE - PŁASKIE I KĄTOWE L = 180 mm 9047 L = 250 mm 22, L

103 PROFILE DODATKOWE - SZPROSY NAKLEJANE

104 PROFILE DODATKOWE DO ROLET RKS Rollladenführung Einlauftrichter Rollladentraversen Art.-Nr. / Abb Art.-Nr. Farbe VE Art.-Nr. Farbe VE Paar Paar Weiß Weiß Paar Paar Schwarz 10 Paar Schwarz 10 Paar Braun 10 Paar Braun 10 Paar Weiß Schwarz 10 Paar 100 Paar 10 Paar Weiß Schwarz 10 Paar Weiß Schwarz 10 Paar 100 Paar 10 Paar Weiß Schwarz 10 Paar 100 Paar 10 Paar Braun 10 Paar Braun 10 Paar Weiß Schwarz Braun 10 Paar 10 Paar 10 Paar Weiß Schwarz Braun 10 Paar 10 Paar 10 Paar Weiß Schwarz Braun 10 Paar 10 Paar 10 Paar Weiß Schwarz Braun 10 Paar 10 Paar 10 Paar Weiß Schwarz 10 Paar Weiß Paar Schwarz Weiß Schwarz 5 Paar 103

105 PROFILE DODATKOWE DO ROLET RKS Rollladenführung Einlauftrichter Endkappen Rollladentraversen Art.-Nr. / Abb. Art.-Nr. Farbe VE Art.-Nr. Farbe VE Weiß Schwarz 10 Paar Weiß Schwarz 5 Paar Weiß 100 Paar Weiß Schwarz 10 Paar Weiß Schwarz 10 Paar Weiß Schwarz 10 Paar Weiß Schwarz 10 Paar PROFILE PRZYŁĄCZENIOWE DO SKRZYNKI

106 DRZWI PCV 105

107 DRZWI PCV - WYMIARY WYMIARY MINIMALNE SZEROKOŚĆ - WYSOKOŚĆ 900 mm mm WYMIARY MAKSYMALNE SZEROKOŚĆ - WYSOKOŚĆ 1250 mm mm ŁĄCZENIE SKRZYDEŁ DRZWIOWYCH 106

108 DRZWI PCV - ZAMKI LISTWOWE 2 Haki (2CH) 4 Haki (4CH) 2 Haki + PZ (2CHZS) 2 Hako-Bolce (2C) 2CH - 3 punktowe ryglowanie - (1 zamek + 2 haki ryglujące) 4CH - 5 punktowe ryglowanie - (1 zamek + 4 haki ryglujące) 2CHZS - 3 punktowe ryglowanie - (1 zamek + 2 haki ryglujące + dodatkowa wkładka blokująca) 2C - 3 punktowe ryglowanie - (1 zamek + 2 hako-bolce ryglujące) 107

109 DRZWI PCV - ZAMKI LISTWOWE 4 V-Rolki AUTOMATIC 4V - 5 punktowe ryglowanie - (1 zamek + 4 rolki ryglujące) AUTOMATIC - 3 punktowe ryglowanie - (1 zamek + 2 automatyczne rygle) 108

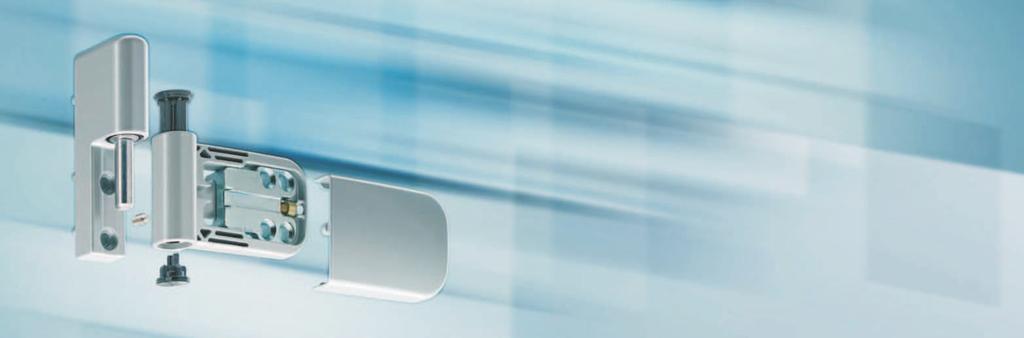

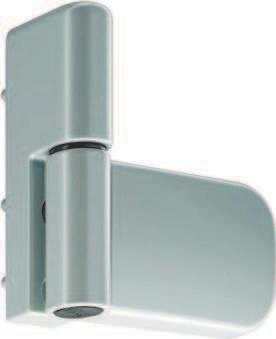

110 DRZWI PCV - ZAWIASY BKV 105NN - DO 120 KG kolorystyka RAL 9016 RAL 9007 RAL 7016 RAL

111 TERMOIZOLACJA BADANIA WSPÓŁCZYNNIKA Uw OKIEN W POSZCZEGÓLNYCH SYSTEMACH SCHUCO BADANE OKNO A w A f,i A g,i I g Obliczanie współczynnika Uw U f g U g A f,a A g,a U w = A g U g + A f U f + I g Ag + A f g U g U w Współczynnik przenikania ciepła: U w = Okna [W/(m 2. K)] U g = Szkła [W/(m 2. K)] U f = Profila [W/(m 2. K)] U f g = Liniowy współczynnik przenikania ciepła mostka cieplnego na styku szyby z rama 110

112 Zależność wartości. Uw okna od wartości Uf ramy i szklenia Ug z rozpórką aluminiową i ze stali szlachetnej. Uw [W/(m2. K)] 2,30 2,20 2,10 2,00 1,90 1,80 1,70 1,60 1,50 1,40 1,30 1,20 1,10 1,00 0,90 0,80 Dane badanego okna PCV Szerokość : 1230 mm Wysokość : 1480 mm Udział profili : 33 % Szerokość widzialna profili : 120 mm IsolierglasrandverbundAlu: =0,07 W/(m. K) IsolierglasrandverbundThermix: =0,05 W/(m. K) Mindestanforderungbei Renovierung(EnEV2002) U w =1,7 W/(m 2. K)... AS 60 CT 70 SI 82 0,70 0,80 0,90 1,00 1,20 1,40 1,60 1,80 2,00 2,20 U g = 1,3 Aluminium U g = 1,3 Thermix U g = 1,1 Aluminium U g = 1,1 Thermix U g = 0,7 Aluminium U g = 0,7 Thermix 111 SI82 CT70 (5+1) AS60 (3K) AS60 (2K) SI82+ CT70 (4K) U f [W/(m 2. K)]

113 PRZYKŁADOWE WARTOŚCI WSPÓŁCZYNNIKA Uw NASZYCH OKIEN U = 1,1 24 mm U = 0,7 36 mm U = 0,5 48 mm U = 0,5 48 mm PARAMETRY SZYBY (wszędzie ciepła ramka) Z NAMI ZAOSZCZĘDZISZ WIĘCEJ!!! CT 70 CLASSIC CT 70 CAVA CT 70 CAVA SI 82 CLASSIC 1400 U = 1,38 U = 1,10 U = 0,98 U = 0, U = 1,35 U = 1,10 U = 0,98 U = 0,88 WARTOŚĆ WSP. U DLA CAŁEGO OKNA U = 1,36 U = 1,11 U = 0,99 U = 0,91 900

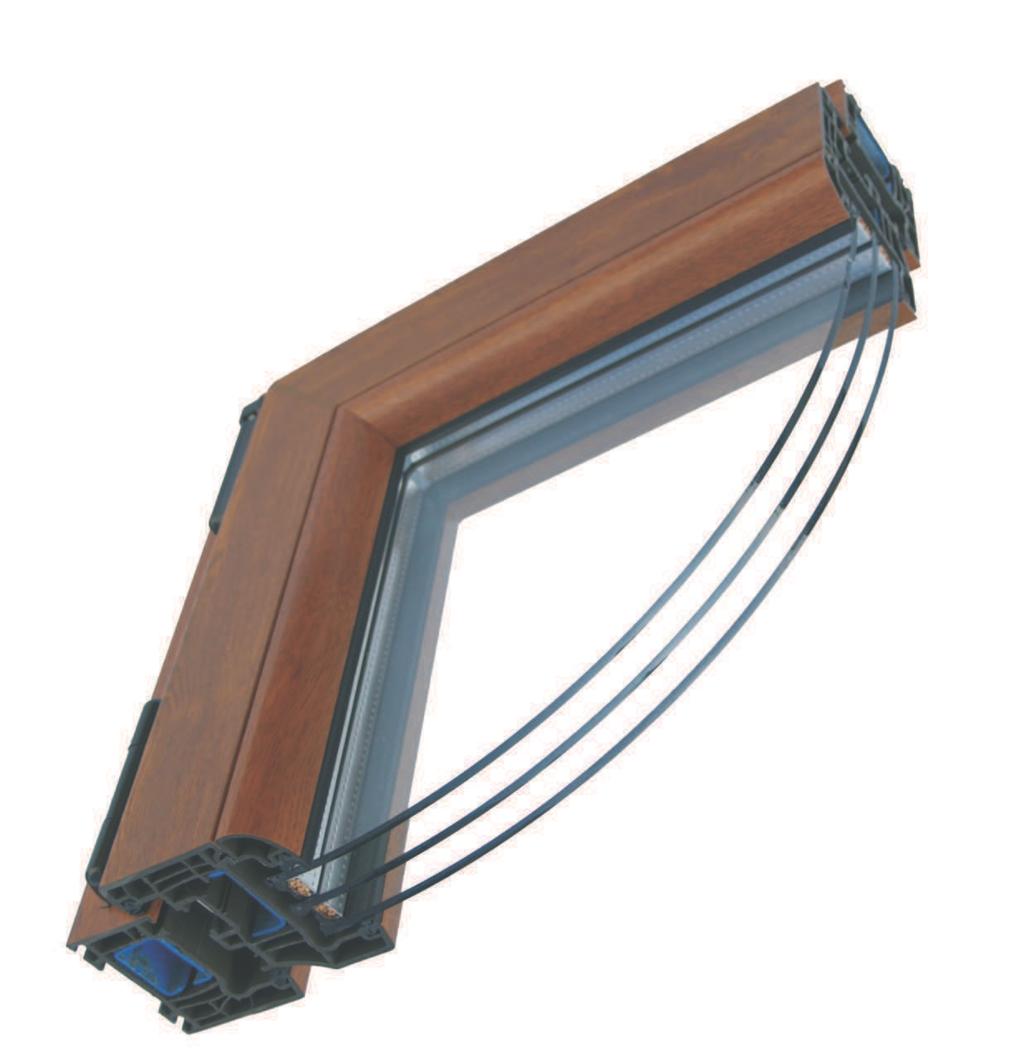

114 OKLEINY OKLEINY DREWNOPODOBNE - STRUKTURA DREWNA Siena Rosso Siena Noce Golden Oak Mahagoni Eiche Hell Eiche Dunkel Oregon 4 Bergkiefer Eiche Natur Montana Indian Canadian Nussbaum Douglasie Winchester 113

115 OKLEINY KOLORY JEDNOLITE - STRUKTURA DREWNA Rot RAL 3011 Eiche Brillantblau Hell RAL 5007 Quarzgrau RAL 7039 Moosgrün RAL 6005 Tannengr Bergkiefer ün RAL 6009 Eiche Braun Natur Dekor Silbergrau RAL 7001 Anthrazitgrau RAL 7016 Canadian Basaltgrau RAL 7012 KOLORY JEDNOLITE - GŁADKIE CERATY Lichtgrau RAL 7035 Achatgrau RAL 7038 Signalgrau RAL 7004 Silbergrau RAL 7001 Basaltgrau RAL 7012 Anthrazitgrau RAL 7016 Schwarzgrau RAL 7021 KOLORY METALICZNE Aluminium Gebürstet Metallic Silber

116 OKLEINY SAF - AUTOMOTIVE FINISH OBUSTRONNE I ZEWNĘTRZNE DB 703 RAL 9007 RAL 9006 RAL 750-M White Line RAL 350-M RAL 450-M RAL 140-M RAL 630-M Cream Line Copper Effect TYLKO WEWNĄTRZ 115

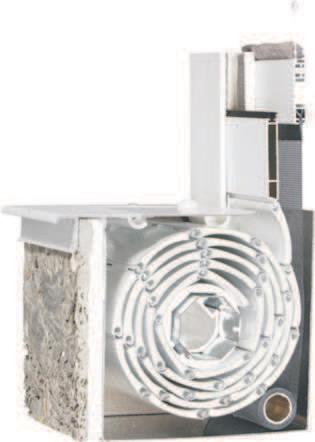

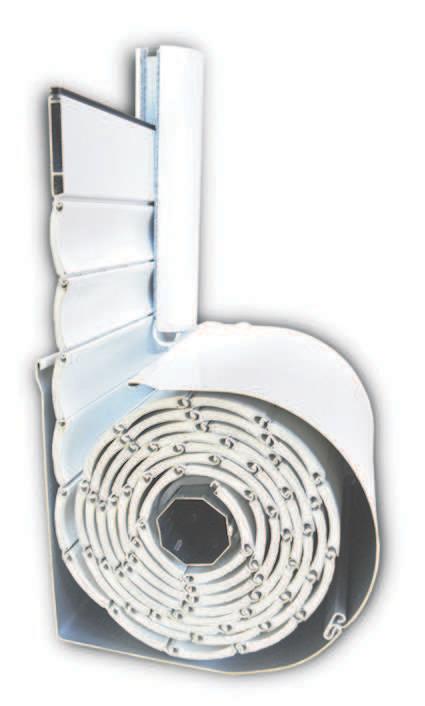

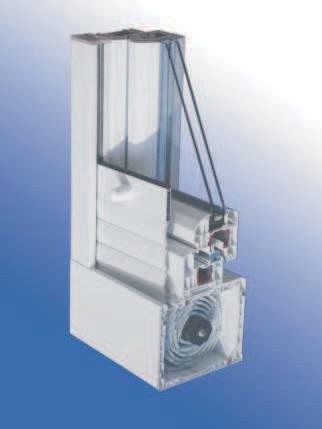

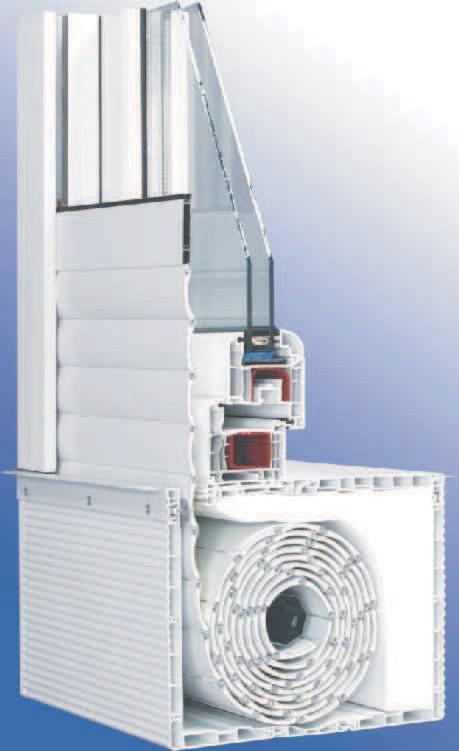

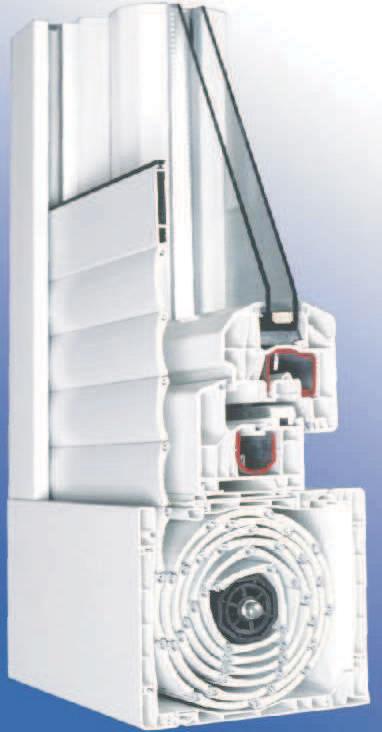

117 ROLETY NADSTAWNE W SKRZYNKACH PVC CLASSIC CC1000 TERMOLUX TL1000 TERMO-PRESTIGE TP1000 TERMO-PRESTIGE Z MOSKITIERĄ TP

118 ROLETY NADSTAWNE - CLASSIC Profil przyłączeniowy ramki 2. Profil łączący skrzynki 3. Pokrywa zewnętrzna. 4. Pokrywa wewnętrzna (rewizyjna). 5. Wkład termoizolacyjny 6. Rura nawojowa. 7. Stalowe wzmocnienie skrzynki. 8. Profil adaptacyjny 9. Taśma. 10. Prowadnica rolety z uszczelką szczotkową. 11. Pancerz rolety. 12. Listwa dolna z uszczelką gumową. 13. Bufor listwy dolnej max. grubość ramy okiennej = 95mm ROZMIARY SKRZYNEK PVC rodzaj skrzynki wysokość skrzynki głębokość skrzynki PSK-135 PSK-160 PSK mm 160 mm 200 mm 162 mm 186 mm 225 mm 117

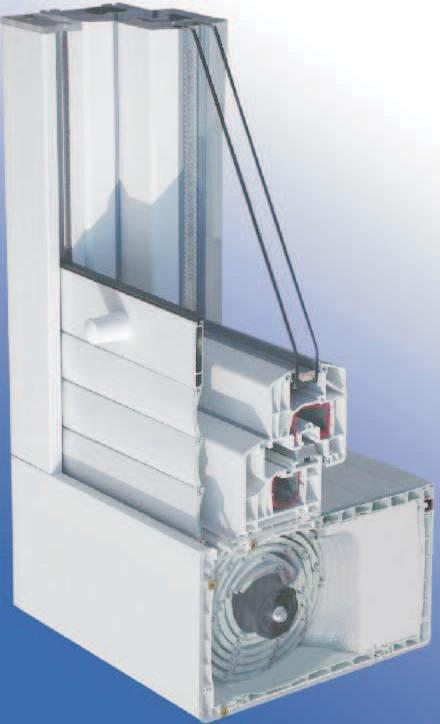

119 ROLETY NADSTAWNE - TERMOLUX a Profil przyłączeniowy ramki 2. Profil łączący skrzynki 2a. Klapa rewizyjna 3. Pokrywa zewnętrzna. 4. Pokrywa wewnętrzna 5. Wkład termoizolacyjny 6. Rura nawojowa. 7. Stalowe wzmocnienie skrzynki. 8. Profil adaptacyjny 9. Taśma. 10. Prowadnica rolety z uszczelką szczotkową. 11. Pancerz rolety. 12. Listwa dolna z uszczelką gumową. 13. Bufor listwy dolnej. 14. Listwa tynkowa. 15. Wzmocnienie pod listwę tynkową. max. grubość ramy okiennej = 95mm ROZMIARY SKRZYNEK PVC rodzaj skrzynki wysokość skrzynki głębokość skrzynki BPR-160 BPR mm 200 mm 253 mm 253 mm 118

120 ROLETY NADSTAWNE - TERMO-PRESTIGE TP Bok skrzynki Profil adaptacyjny uniwersalny 3. Profil skrzynki dół 4. Profil skrzynki góra 5. Profil skrzynki 220 boczny 6. Pokrywa rewizyjna dolna 7. Profil skrzynki łącznik 8. Profil skrzynki dół uzupełnienie 9. Profil boczny dolny 10. Prowadnica podwójna 11. Zaślepka boku 12. Przelotka taśmy 13. Ślizgacz profila Listwa tynkowa 15. Wkład aluminiowy adaptera 16. Wkładka styropianowa skrzynki Wkładka styropianowa dolna 18. Wzmocnienie skrzynki 19. Stalowe uchwyty boczne 56 mm 20. Stalowe uchwyty boczne 30 mm 21. Stalowa kotwa montażowa 22. Łożysko 28/10 do PCV 23. Obsadka 40 do PVC z trzpieniem 24. Pierścień zwiększający 25. Rura oktagonalna Koło nawojowe do skrzynki 200/ Zbrojenie os łony ma łe 28. Stalowe wzmocnienie skrzynki 29. Wkładka styropianowa dodatkowa ROZMIARY SKRZYNEK PVC rodzaj skrzynki wysokość skrzynki głębokość skrzynki PSK-220 PSK mm 250 mm 255 mm 255 mm 119

121 ROLETY NADSTAWNE - TERMO-PRESTIGE TP1000 Z MOSKITIERĄ 1. Bok skrzynki Profil adaptacyjny uniwersalny 3. Profil skrzynki dół 4. Profil skrzynki góra 5. Profil skrzynki 220 boczny 6. Pokrywa rewizyjna dolna 7. Profil skrzynki łącznik 8. Zbrojenie osłony małe 9. Profil boczny dolny 10. Prowadnica podwójna do moskitiery 11. Kaseta moskitiery 12. Bok kasety 13. Zasuwka kasety 14. Moskitiera na rurce 23,5 mm 15. Hamulec moskitiery 16. Bok kasety ze sprężyną 17. Zaślepka boku 18. Przelotka taśmy 19. Ślizgacz profila Listwa tynkowa 21. Wkład aluminiowy adaptera 22. Wkładka styropianowa skrzynki Wkładka styropianowa dolna do skrzynki z moskitierą 24. Wkładka styropianowa dodatkowa skrzynki z moskitierą 25. Wzmocnienie skrzynki do moskit 26. Stalowe uchwyty boczne 56 mm 27. Stalowe uchwyty boczne 30 mm 28. Stalowa kotwa montażowa 29. Łożysko 28/10 do PCV 30. Obsadka 40 do PVC z trzpieniem 31. Pierścień zwiększający 32. Rura oktagonalna Koło nawojowe do skrzynki 200/

122 ROLETY NADSTAWNE - TERMO-PRESTIGE TP1000 KLAPY REWIZYJNE B B A A WYJŚCIA TAŚMY C A B 121

123 ROLETY TERMO-PRESTIGE Z SYSTEMEM TS SI82 WYMIAR RAMY TS Si82 (219mm) PRZEKRACZA DOPUSZCZALNE WYMIARY RAMY (202mm) MOGĄ WYSTAPIC PROBLEMY Z OTWIERANIEM KLAPY REWIZYJNEJ SPRZEDAJEMY NA ŻYCZENIE KLIENTA!!! MAX =

124 ROLETY NADSTAWNE - PROWADNICE PVC DO ROLET - CLASSIC, TERMOLUX 60 RK-18 PVC - POJEDYŃCZA RK-18 PVC - PODWÓJNA 30 DO ROLET - TERMO-PRESTIGE NPR-020 PVC - POJEDYŃCZA 60,50 10,70 12,00 40,20 NPR-020 PVC - PODWÓJNA NPR-010 PVC - POJEDYŃCZA DO MOSKITIERY 60,00 10,10 12,00 54,00 11,70 17,50 12,90 7,30 NPR-010 PVC PODWÓJNA DO MOSKITIERY 60,00 NPR-030 PVC PODZIAŁOWA DO MOSKITIERY 60,00 NPR-040 ALU - POJEDYŃCZA 60,50 10,10 12,00 54,00 11,70 27,60 7,4 12,9 40,2 10,10 12,00 12,90 7,3 18,10 7,30 NPR-040 ALU - PODWÓJNA 60,50 NPR-050 ALU POJEDYŃCZA DO MOSKITIERY 60,00 NPR-050 ALU PODWÓJNA DO MOSKITIERY 10,10 10,10 12,00 40,2 12,00 54,00 11,70 18,10 12,90 7,30 RK-18M PVC POJEDYŃCZA DO PROFILA PA52 / PVC52 RK-18M PVC PODWÓJNA DO PROFILA PA52 / PVC52 123

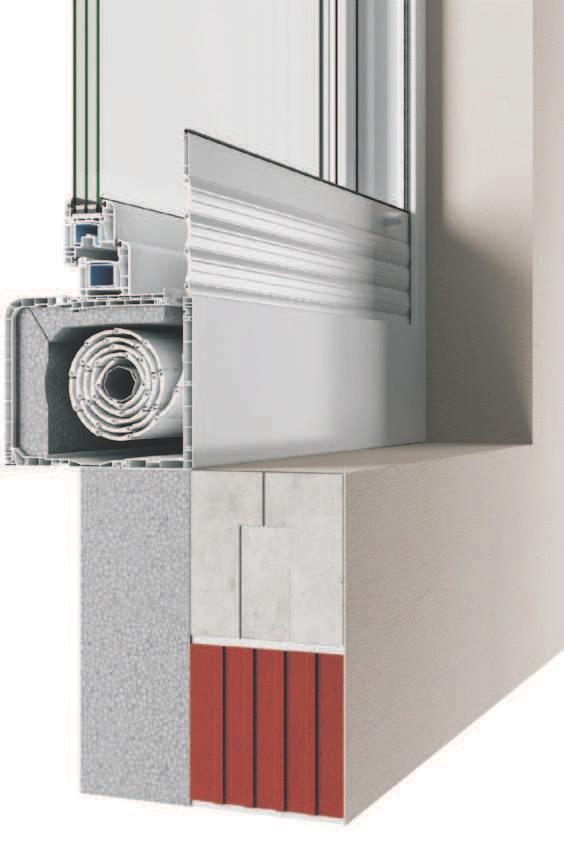

125 ROLETY NADSTAWNE MX

126 ROLETY NADSTAWNE - MX1200 Z KLAPĄ REWIZYJNĄ GŁADKĄ Bok skrzynki Profil adaptacyjny Profil dolny skrzynki Profil górny skrzynki Pokrywa rewizyjna skrzynki Profil zewnętrzny skrzynki Prowadnica Wkładka styropianowa skrzynki Wkładka styropianowa dolna skrzynki Zaślepka boku Stalowe uchwyty skrzynki Stalowa kotwa montażowa Osłona wewnętrzna boku - góra Osłona wewnętrzna boku - dół Łożysko Obsadka do PVC z trzpieniem Pierścień zwiększający Rura oktagonalna Koło nawojowe Prowadnica paska 125

127 ROLETY NADSTAWNE - MX1200 Z KLAPĄ REWIZYJNĄ Z UCHWYTEM 1. Bok skrzynki 2. Profil adaptacyjny 3. Profil dolny skrzynki 4. Profil górny skrzynki 5. Pokrywa rewizyjna skrzynki z uchwytem 6. Profil zewnętrzny skrzynki 7. Prowadnica 8. Wkładka styropianowa skrzynki 9. Wkładka styropianowa dolna skrzynki 11. Zaślepka boku 12. Zaślepka pokrywy rewizyjnej skrzynki 13. Stalowe uchwyty boczne skrzynki 14. Stalowa kotwa montażowa 15. Osłona wewnętrzna boku - góra 16. Osłona wewnętrzna boku - dół 17. Łożysko 18. Obsadka do PVC z trzpieniem 19. Pierścień zwiększający 20. Rura oktagonalna 21. Koło nawojowe 22. Prowadnica paska 126

128 ROLETY NADSTAWNE - MX1200 WYMIARY SKRZYNEK Skrzynka klapa rewizyjna bez uchwytu Skrzynka klapa rewizyjna z uchwytem max max 123 Skrzynka klapa rewizyjna bez uchwytu Skrzynka klapa rewizyjna z uchwytem max max

129 ROLETY NADSTAWNE - MX1200 RODZAJE KLAPY REWIZYJNEJ G - gładka U - uchwyt UWAGA - TYP-U - pokrywy skrzynek posiadają zatyczki boczne które mogą być stosowane tylko gdy klapa rewizyjna skrzynki jest wysunięta od strony wewnetrznej poza lico muru. Skrzynka 160 Skrzynka 200 WYJŚCIA TAŚMY Skrzynka 160 Skrzynka ,

130 ROLETY NADSTAWNE - MX1200 TYPY PROWADNIC 40,9 37, ,6 NRR-010 Prowadnica wąska z kołnierzem 35,6 NRR-020 Prowadnica wąska RK16-12GJ Prowadnica pojedyncza RK18-12GJ Prowadnica podwójna KONSOLA STATYCZNA Poglądowe rozmieszczenie konsoli statycznej w skrzynce rolety MX1200. ok ok

131 ROLETY NADSTAWNE - MX1200 MONTAŻ KONSOLI STATYCZNEJ Konsolę statyczną montuje się standardowo co 1m licząc od zewnętrznej krawędzi boku skrzynki (używając dostarczonych śrub i wkrętów). Mocowanie konsoli statycznej w górnej części z kotwą montażową. Mocowanie konsoli statycznej w górnej części bez kotwy montażowej. 130

132 100 7 ROLETY NADSTAWNE - MX1200 ZESTAWIENIE RAM I PARAPETÓW - DO OKIEN MONOBLOCK W SYSTEMIE CT MONO 100mm 9163 MONO 120mm

133 ROLETY NADSTAWNE - MX1200 WERSJE MONTAŻU ROLETY Z RAMĄ MONOBLOCK 70 RAMA 8865 GÓRA BOKI RAMA 8065 PROWADNICA RK-16 RAMA 8065 PROWADNICA NRR-010 PROFIL PVC 42mm RAMA 8065 PROWADNICA NRR-010 PROFIL PVC 62mm RAMA 8065 PROWADNICA NRR-010 PROFIL PVC 82mm RAMA 9164 PROWADNICA NRR DÓŁ PROWADNICA 8065 PROWADNICA 8065 PROFIL PVC 42mm PROFIL PVC 62mm PROWADNICA 8065 PROWADNICA 8065 PROWADNICA 9164 PROFIL PVC 82mm MINI SEUIL 102mm

134 ROLETY NADSTAWNE - MX1200 RYSUNKI ZŁOŻENIOWE- WYMIARY - MONTAŻ PROWADNIC SZEROKOŚĆ SKRZYNKI SZEROKOŚĆ OKNA ROZSTAW PROWADNIC ZARYS SKRZYNKI 133

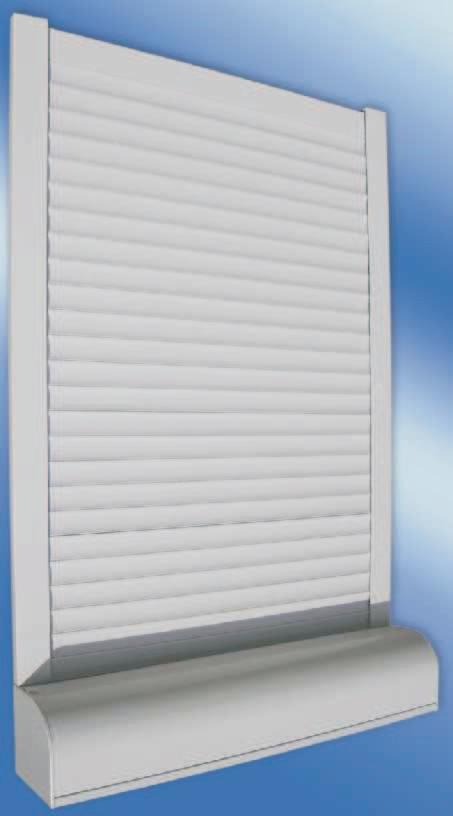

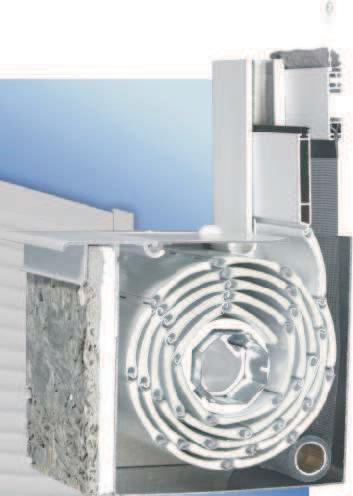

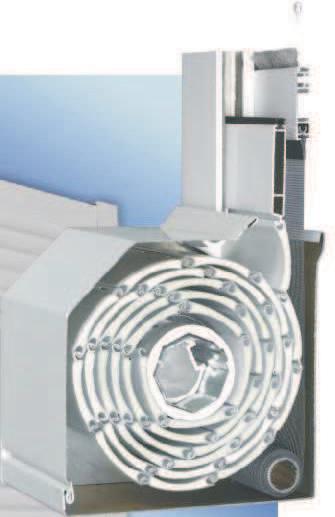

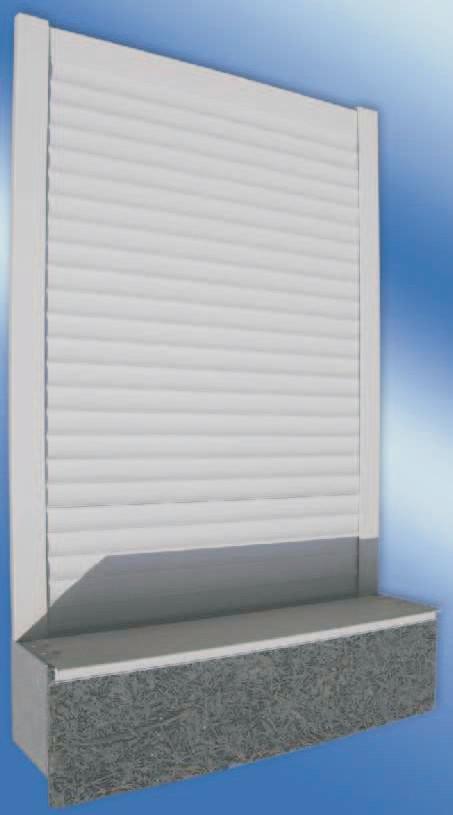

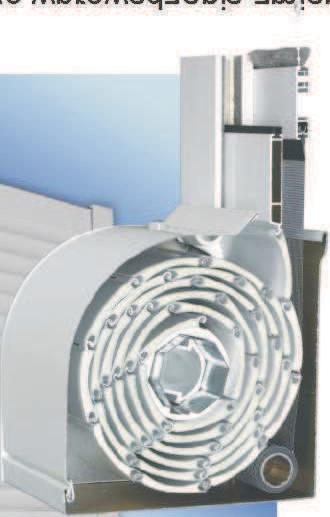

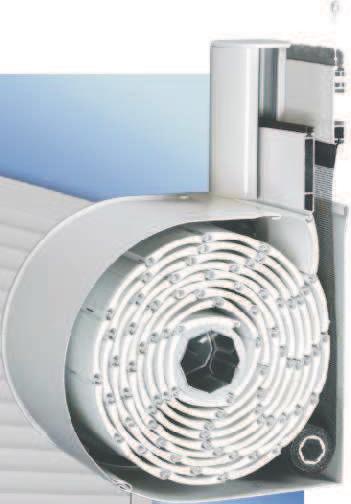

135 ROLETY ZEWNĘTRZNE ALUMINIOWE STANDARD ST2000 INTERMO IT OPCJA Z MOSKITIERĄ + OPCJA Z MOSKITIERĄ ROLLOLUX RL OPCJA Z MOSKITIERĄ OMEGA-LUX OL OPCJA Z MOSKITIERĄ 134

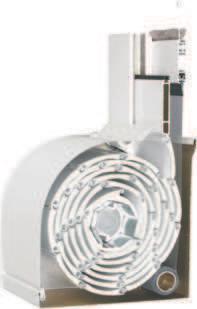

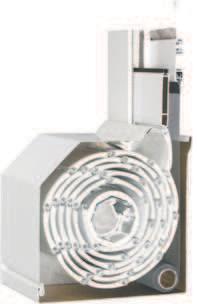

136 DOSSIER TECHNIQUE ROLETY ZEWNĘTRZNE - STANDARD Skrzynka aluminiowa (góra) 2. Pierścienie zwiększające 3. Łożysko 4. Bok skrzynki 5. Koło nawojowe 6. Ślizgacz piór 7. Taśma 8. Prowadnica 9. Zwijacz taśmy 10. Wieszaki 11. Zatyczka listwy dolnej 12. Listwa dolna 13. Pióra aluminiowe lub PCV 14. Aretki (klipsy) 15. Klapa rewizyjna 16. Obsadka rury 17. Rura nawojowa 17. Rura nawojowa WYPOSAŻENIE STANDARDOWE - Skrzynka + Prowadnice + Listwa dolna z uszczelką - w kolorach: Biały (02) Ciemny Brąz (08) Brąz (09) Szary (03) Beż (05) Srebro (01) Kość Słoniowa (16) - Pancerze aretowane Pa39, Pa45, PVC37, PVC45 - wszystkie kolory wg. wzornika str Kaseta na taśmę lub linkę do 5mb (zwijacz) - białe lub brąz - Nawiercanie otworów montażowych w prowadnicach - nieodpłatne na życzenie klienta INFORMACJE DODATKOWE DOSTEPNE ROZMIARY SKRZYNEK : ROLETA ZEWNĘTRZNA STANDARD - DOSTĘPNA JEST TEŻ W WERSJI Z MOSKITIERĄ 135

137 DOSSIER TECHNIQUE ROLETY ZEWNĘTRZNE - ROLLOLUX Skrzynka aluminiowa (góra) 2. Pierścienie zwiększające 3. Łożysko 4. Bok skrzynki 5. Koło nawojowe 6. Ślizgacz piór 7. Prowadnica rolety 8. Taśma 9. Zwijacz taśmy 10. Zatyczka listwy dolnej 11. Listwa dolna 12. Pióra aluminiowe lub PCV 13. Wieszaki 14. Aretki (klipsy) 15. Klapa rewizyjna aluminiowa 16. Obsadka rury 17. Rura nawojowa WYPOSAŻENIE STANDARDOWE - Skrzynka + Prowadnice + Listwa dolna z uszczelką - w kolorach: Biały (02) Ciemny Brąz (08) Brąz (09) Szary (03) Beż (05) Srebro (01) Kość Słoniowa (16) - Pancerze aretowane Pa39, Pa45, PVC37, PVC45 - wszystkie kolory wg. wzornika str Kaseta na taśmę lub linkę do 5mb (zwijacz) - białe lub brąz - Nawiercanie otworów montażowych w prowadnicach - nieodpłatne na życzenie klienta INFORMACJE DODATKOWE DOSTEPNE ROZMIARY SKRZYNEK : ROLETA ZEWNĘTRZNA ROLLOLUX - DOSTĘPNA JEST TEŻ W WERSJI Z MOSKITIERĄ 136

138 DOSSIER TECHNIQUE ROLETY ZEWNĘTRZNE - OMEGA-LUX Skrzynka aluminiowa (góra) 2. Pierścienie zwiększające 3. Łożysko 4. Bok skrzynki 5. Koło nawojowe 6. Ślizgacz piór 7. Prowadnica rolety 8. Taśma 9. Zwijacz taśmy 10. Zatyczka listwy dolnej 11. Listwa dolna 12. Pióra aluminiowe lub PCV 13. Wieszaki 14. Aretki (klipsy) 15. Klapa rewizyjna aluminiowa 16. Obsadka rury 17. Rura nawojowa 18. Nakładka półokrągła WYPOSAŻENIE STANDARDOWE - Skrzynka + Prowadnice + Listwa dolna z uszczelką - w kolorach: Biały (02) Ciemny Brąz (08) Brąz (09) - Pancerze aretowane Pa39, Pa45, PVC37, PVC45 wszystkie kolory wg. wzornika str Kaseta na taśmę lub linkę do 5mb (zwijacz) - białe lub brąz - Nawiercanie otworów montażowych w prowadnicach - nieodpłatne na życzenie klienta Uwaga! Nakładki półokragłe nr 18 na prowadnice - nie stanowią wyposażenia standardowego są za dopłatą na życzenie klienta INFORMACJE DODATKOWE DOSTEPNE ROZMIARY SKRZYNEK : ROLETA ZEWNĘTRZNA OMEGA-LUX - DOSTĘPNA JEST TEŻ W WERSJI Z MOSKITIERĄ 137

139 DOSSIER TECHNIQUE ROLETY ZEWNĘTRZNE - INTERMO Skrzynka aluminiowa (góra) 2. Pierścienie zwiększające 3. Łożysko 4. Bok skrzynki 5. Koło nawojowe 6. Ślizgacz piór 7. Prowadnica rolety 8. Taśma 9. Zwijacz taśmy 10. Zatyczka listwy dolnej 11. Listwa dolna 12. Pióra aluminiowe lub PCV 13. Wieszaki 14. Aretki (klipsy) 15. Klapa rewizyjna aluminiowa 16. Obsadka rury 17. Rura nawojowa 18. Listwa tynkowa 19. Listwa dystansowa WYPOSAŻENIE STANDARDOWE - Skrzynka (góra + boki) - surowe aluminium (niemalowane) - Klapa rewizyjna + Prowadnice + Listwa dolna z uszczelką - w kolorach: Biały (02) Ciemny Brąz (08) Brąz (09) Szary (03) Beż (05) Srebro (01) Kość Słoniowa (16) - Pancerze aretowane Pa39, Pa45, PVC37, PVC45 - wszystkie kolory wg. wzornika str Kaseta na taśmę lub linkę do 5mb (zwijacz) - białe lub brąz - Nawiercanie otworów montażowych w prowadnicach - nieodpłatne na życzenie klienta b1 b DOSTEPNE ROZMIARY SKRZYNEK h=b b1 min h1 min h h PRZEKRÓJ BOCZNY 139

140 DOSSIER TECHNIQUE ROLETY ZEWNĘTRZNE - INTERMO Z MOSKITIERĄ Skrzynka aluminiowa (góra) 2. Mechanizm sprężynowy moskitiery 3. Pierścienie zwiększające 4. Łożysko 5. Uchwyt pod moskitierę 6. Bok skrzynki 7. Listwa dystansowa 8. Rygiel 9. Wieszaki 10. Koło nawojowe 11. Taśma 12. Prowadnica 13. Zwijacz taśmy 14. Zatyczka listwy dolnej 15. Listwa dolna 16. Pióra aluminiowe lub PCV 17. Aretki (klipsy) 18. Klapa rewizyjna 19. Listwa tynkowa skrzynki 20. Ślizgacz piór 21. Obsadka rury 22. Rurka z siatką 23. Rura nawojowa 24. Listwa dolna moskitiery 139

141 DOSSIER TECHNIQUE ROLETY ZEWNĘTRZNE - INTERMO SPOSOBY MONTAŻU *Skrzynka rolety wbudowana w trakcie wznoszenia ściany *Skrzynka rolety wbudowana w wymieniane nadproże istniejącej ściany *Skrzynka rolety wbudowana pod istniejące nadproże tynk 2 - ocieplenie 3 - siatka tynkarska 4 - skrzynka aluminiowa (góra) 5 - płyta z wełny drzewnej 6 - listwa tynkowa skrzynki 7 - klapa rewizyjna 8 - konstrukcja nadproża 9 - beton komórkowy 10 - wypełnienie okienne

142 DOSSIER TECHNIQUE ROLETY ZEWNĘTRZNE - INTERMO PROPONOWANE SPOSOBY POMIAROWANIA I MONTAŻU b B h d b B R OBRYS KASETY PROWADNICA ROLETY H O H R HR - wysokość rolety HO - wysokość okna BR - szerokość rolety B - szerokość okna h - wysokość skrzynki rolety b - głębokość skrzynki rolety b1 - minimalna szerokość otworu pod skrzynkę h1 - minimalna wysokość otworu pod skrzynkę Roleta INTERMO Roleta INTERMO z moskitierą 18,5 0,98 21,8 40,4 18,5 mm 1 mm 141

143 DOSSIER TECHNIQUE ROLETY ZEWNĘTRZNE - PROWADNICE PROSTA KĄTOWA PROSTA DO ROLET Z MOSKITIERĄ 21, ,6 21,6 24, ,6 53,4 PROSTA MAXI 66 38,4 2,4 (dotyczy tylko profila PCV-52) 15 25,9 17 do pancerza PCV37, PA-39, PA-45 PODWÓJNA 79 22,4 26,2 DOSSIER TECHNIQUE 26,2 NAKŁADKA PÓŁOKRĄGŁA NA PROWADNICE - SPOSÓB MOCOWANIA Otwory w prowadnicy na wkręty wykonać wiertłem 3 mm Zatrzask mocować wkrętem 3,5 x 9,5 mm dostarczonym w komplecie 142

144 DOSSIER TECHNIQUE ROLETY ZEWNĘTRZNE INFORMACJE WYMAGANE PRZY SKŁADANIU ZAMÓWIENIA 1) WYJŚCIE TAŚMY 15 mm otwór 20 mm C A 15 mm 20 mm - otwór 15 mm otwór 20 mm C A 20 mm 20 mm - otwór A 20 mm 20 mm - otwór otwór 20 mm C B 25 mm - otwór 25 mm - otwór D wyjście D nie występuje w skrzynce 137 B 25 mm - otwór B 25 mm - otwór Jeżeli wyjście taśmy nie będzie określone w zamówieniu standardowo zostanie przyjęte wyjście B w przypadku typu rolety A i B oraz wyjście C w przypadku typu rolety C. 2) TYP ROLETY NA ELEWACJĘ WE WNEKĘ A LEWOSKRĘTNE B C PRAWOSKRĘTNE 3) WIERCENIE PROWADNIC 143

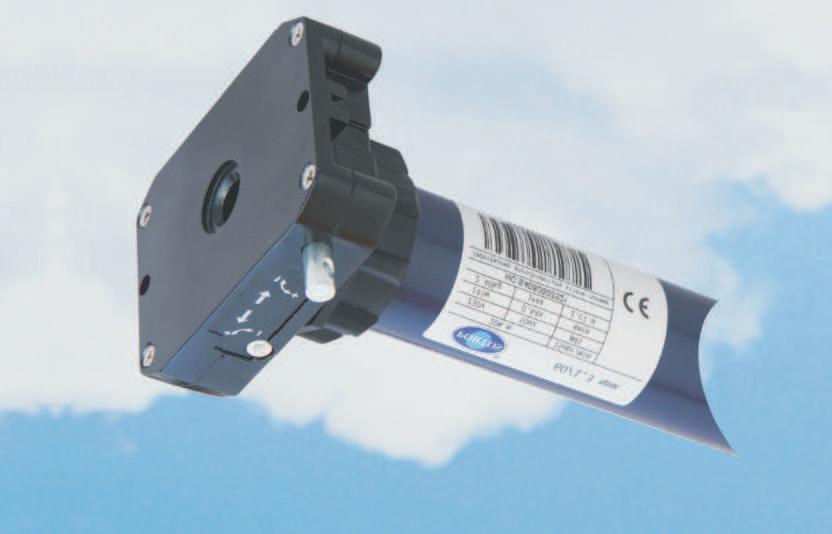

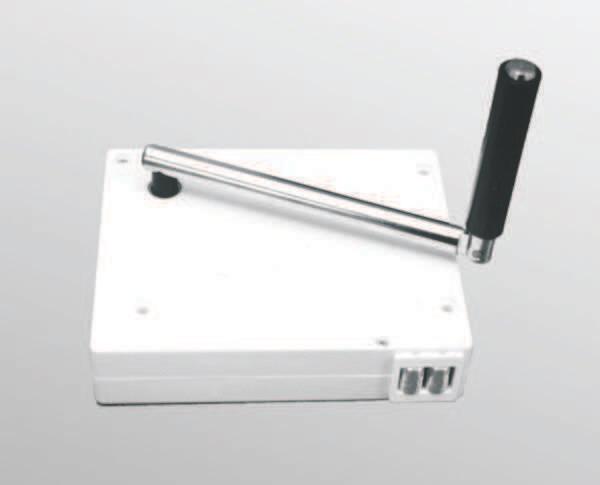

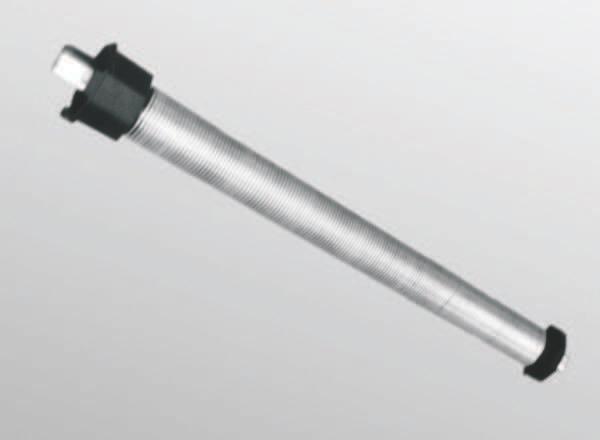

145 RODZAJE NAPĘDÓW DO ROLET ZEWNĘTRZNYCH ZWIJACZE NA TAŚMĘ LUB LINKĘ KASETA Z PRZEKŁADNIĄ NA TAŚMĘ + KORBA (12-20kg) SPRĘŻYNOWE MECHANIZMY PODNOSZENIA KORBOWY MECHANIZM PODNOSZENIA NAPĘDY ELEKTRYCZNE 144

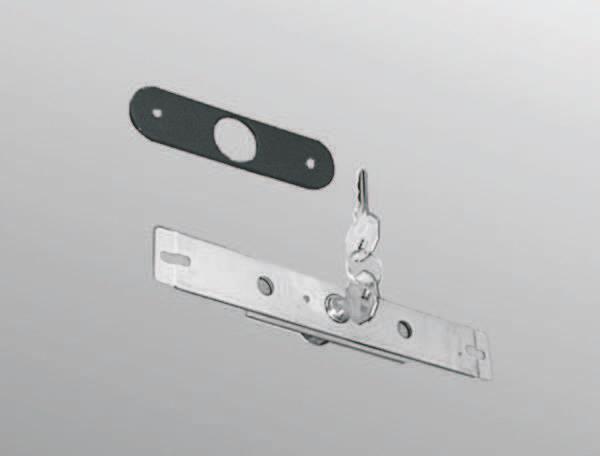

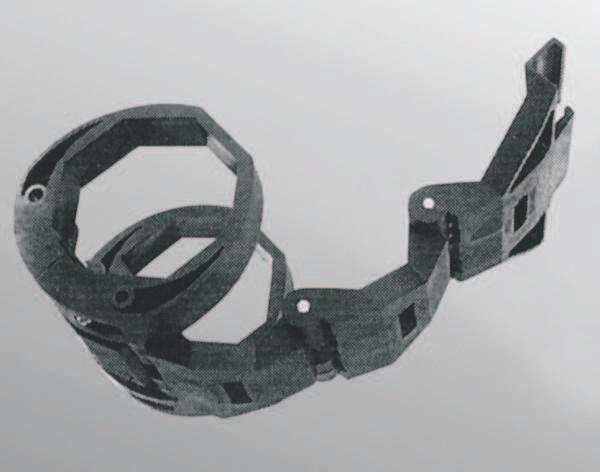

146 ROLETY - ELEMENTY DODATKOWE KOMPLET ZASUWEK W LISTWIE DOLNEJ (rygle ręczne) min. szer. rolety 45 cm RYGIEL AUTOMATYCZNY Zamek baskwilowy w listwie dolnej + komplet kluczy (2 szt.) oraz płytka maskująca występujące w kolorze białym, brązowym i ciemnym brązie WIESZAK BLOKADA "Lock to Play" 145

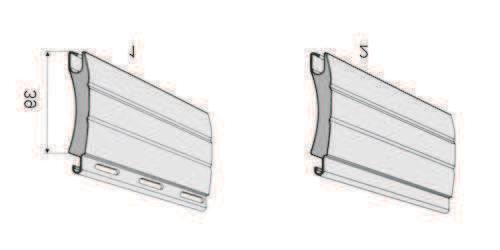

147 ROLETY - LISTA DOSTEPNYCH KOLORÓW PANCERZY ALU / PVC PA-39 Dane techniczne: Wysokość profilu - 39mm Ilość listew na metr wysokości - 26szt Maksymalna szerokość rolety mm Maksymalna powierzchnia rolety - 6,5m2 Cięzar 1m2-3kg PA-45 Dane techniczne: Wysokość profilu - 45mm Ilość listew na metr wysokości - 23szt Maksymalna szerokość rolety mm Maksymalna powierzchnia rolety - 6,5m2 Cięzar 1m2-3,2kg 1. Perforowany 2. Nieperforowany X01 SREBRNY X02 BIAŁY X03 SZARY X04 CIEMNY BEŻ X05 BEŻ X07 JASNY SZARY X08 CIEMNY BRĄZ X09 BRĄZ X13 ZIELEŃ X15 BIEL KREMOWA X16 KOŚĆ SŁONIOWA X19 BORDOWY X22 MAHOŃ X23 ANTRACYT X30 ORZECH X48 ZŁOTY DĄB PCV-37 Dane techniczne: Wysokość profilu - 37mm Ilość listew na metr wysokości - 27szt Maksymalna szerokość rolety mm Maksymalna powierzchnia rolety - 3,0m2 Cięzar 1m2-3,5kg PCV-52 Dane techniczne: Wysokość profilu - 52mm Ilość listew na metr wysokości - 19szt Maksymalna szerokość rolety mm Maksymalna powierzchnia rolety - 4,5m2 Cięzar 1m2-4,0kg X03 SZARY X02 BIAŁY X05 BEŻ UWAGA! Przedstawione powyżej próbki kolorystyczne mogą w pewnym stopniu odbiegać od kolorystyki rzeczywistej. 146

148 WENTYLACJA TC60 Aluminiowy - klapkowy nawiewnik okienny Przepływ powietrza 141 m 3 /h przy 10 Pa Szczelność na wodę i wiatr do 650 Pa w pozycji zamkniętej (K100) Wysokość całkowita Wysokość montażowa 75 mm 60 mm Do montażu na pakiety szybowe 24, 28 mm THM90 Aluminiowy - kompaktowy nawiewnik z klapką przeciwwietrzną Płaski, idealny dla okien przesuwnych i harmonijkowych PRZEPŁYW m 3 /h/mb 1 Pa 31,8 2 Pa 45,0 4 Pa 48,3 8 Pa 50,7 10 Pa 46,5 20 Pa 50,0 Rzeczywista powierzchnia szczeliny przewietrzającej mm 2 Powierzchnia szczeliny przewietrzającej mm 2 Kontrola otwarcia 5 pozycji Minimlany przepływ w pozycji zamkniętej do 50Pa <15% tak Ochrona przed owadami tak Odporność na przenikanie wody (pozycja zamknięta) do 350 Pa Odporność na przenikanie wody (pozycja otwarta) do 20 Pa Szczelność na wiatr w pozycji zamkniętej 650 Pa Tłumienie hałasu D n,e,w (C;Ctr) w pozycji otwartej 26 (0;0) db Tłumienie hałasu D n,e,w (C;Ctr) w pozycji zamknietej 45 (-1;-1) db Zmniejszenie wymiaru szyby 90 mm Wysokość całkowita 105 mm Do montażu na pakiety szybowe THM90 24, 28 mm THM90 24/28 147

149 WENTYLACJA VENTAIR II TRDn Aluminiowy - Ciśnieniowy nawiewnik montowany w przyldze okna Obsługa Ręczna - Przepływ nominalny 24m³/h Δp 10Pa - Tłumienie akustyczne Nawiewnik zamknięty (infiltracja 5 m³/h): Dnew = 40 db Nawiewnik otwarty: Dnew = 34 db - Odporność na przenikanie wody opadowej: 300Pa Wymiary zewnętrzne Długość Wysokość Czerpnia Regulator MONTAŻ NAWIEWNIKA 148

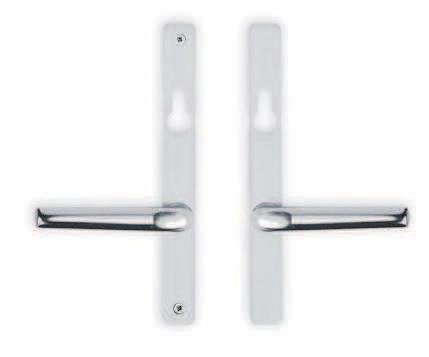

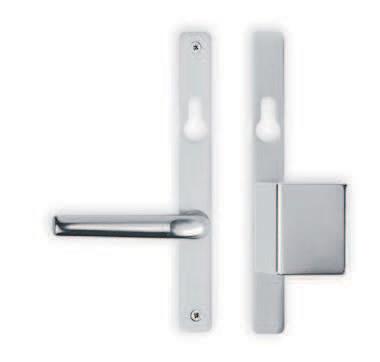

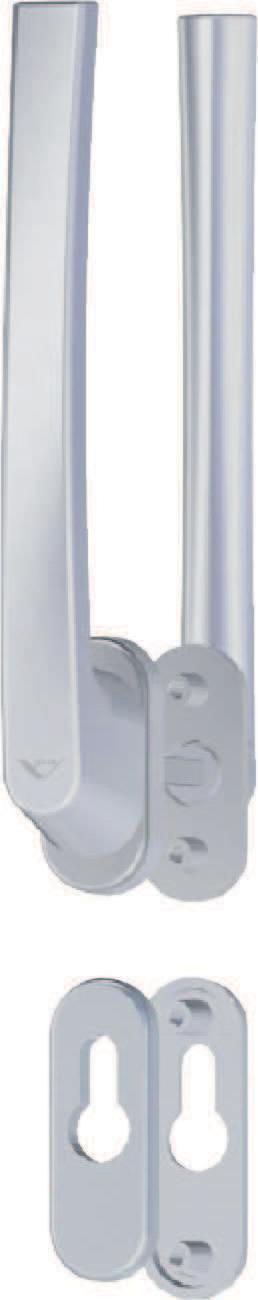

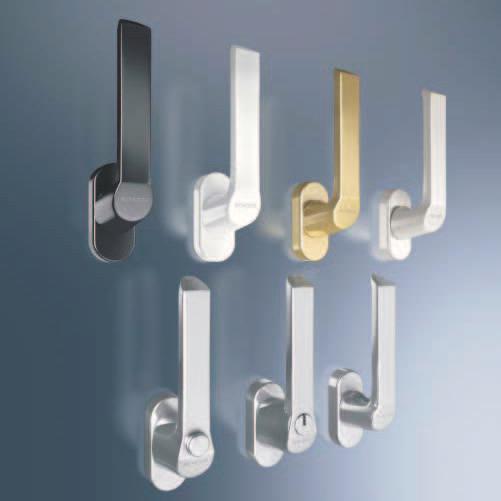

150 KLAMKI I POCHWYTY 149

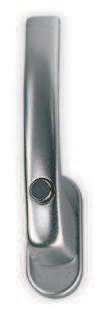

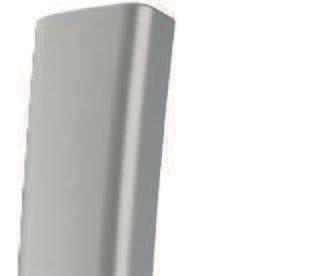

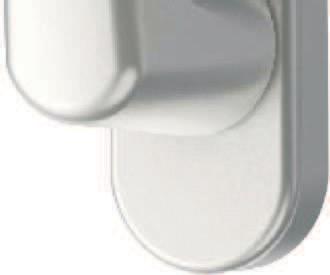

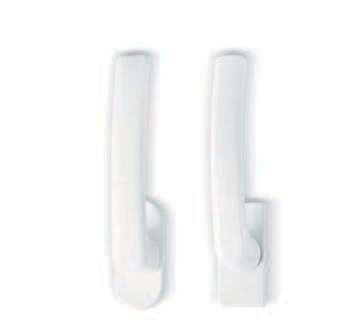

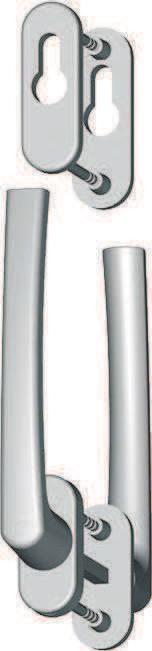

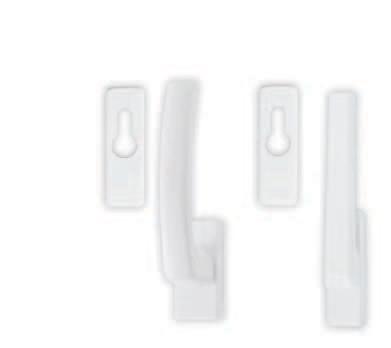

151 KLAMKI OKIENNE I BALKONOWE O1 O2 O STANDARD 02 - Z PRZYCISKIEM 03 - Z KLUCZEM UNIWERSALNYM ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 ZEWNĄTRZ WEWNĄTRZ ZEWNĄTRZ WEWNĄTRZ KLAMKI OKIENNE TYP 1003 KB E STANDARD TYP 1003 KBR E POD ROLETĘ KLAMKI BALKONOWE OBUSTRONNE STANDARD TYP 1003 KB E KLAMKA BALKONOWA - OBUSTRONNA + SZYLD POD WKŁADKĘ PATENTOWĄ - OBUSTRONNY (ZASTOSOWANIE DO ZASUWNICY TYPU PZ) ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4 Z PRZYCISKIEM TYP 1003 KBR E KLAMKA BALKONOWA POD ROLETĘ - OBUSTRONNA + SZYLD POD WKŁADKĘ PATENTOWĄ - OBUSTRONNY (ZASTOSOWANIE DO ZASUWNICY TYPU PZ) Z KLUCZEM UNIWERSALNYM ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4 150

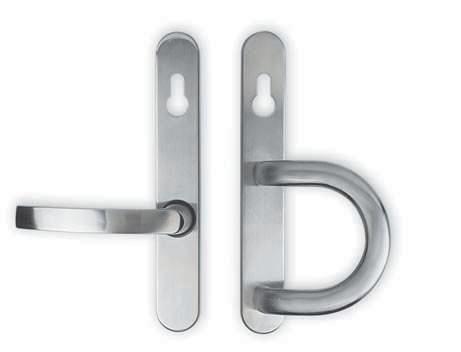

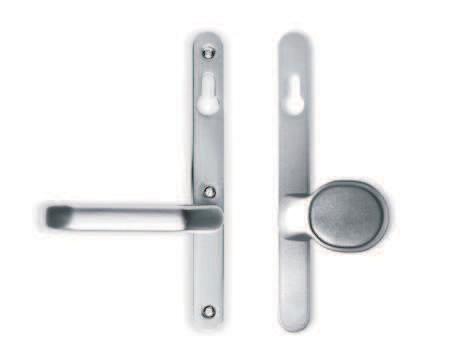

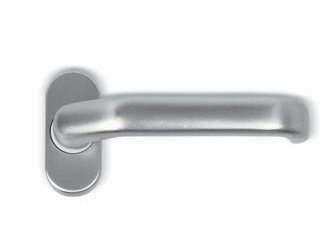

152 KLAMKI I POCHWYTY - DRZWIOWE WEWNĄTRZ ZEWNĄTRZ WEWNĄTRZ ZEWNĄTRZ D1 D2 D3 ZEWNĄTRZ WEWNĄTRZ TYLKO OTWORY!!! OTWÓR OSI KLAMKI - WEWNĄTRZ OTWÓR WKŁADKI PATENTOWEJ- OBUSTRONNY TYLKO OTWORY!!! OTWÓR OSI KLAMKI - OBUSTRONNY OTWÓR WKŁADKI PATENTOWEJ - OBUSTRONNY KLAMKA DZIELONA - WEWNĄTRZ SZYLD WKŁADKI PATENTOWEJ - OBUSTRONNY TYP 33PZ SZYLD WKŁADKI PATENTOWEJ STANDARD ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 STAL SZLACHETNA TYP 33KZ-2 SZYLD WKŁADKI PATENTOWEJ Z ANTYWŁAMANIOWĄ OCHRONĄ ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 STAL SZLACHETNA TYP R32/1200 KLAMKA DRZWIOWA DZIELONA ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F4, F9 STAL SZLACHETNA 151

153 KLAMKI I POCHWYTY - DRZWIOWE D4 WEWN / ZEWN KLAMKA DRZWIOWA STANDARD - OBUSTRONNA D5 KLAMKA DRZWIOWA POD ROLETĘ - OBUSTRONNA TYP 32/1200 STANDARD ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 TYP 32R/1200 KLAMKA POD ŻALUZJĘ STANDARD ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 TYP 35A/1200 ANTYWŁAMANIOWA ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 STAL SZLACHETNA TYP 35A/1200 KZ ANTYWŁAMANIOWA Z OCHRONĄ WKŁADKI ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 152

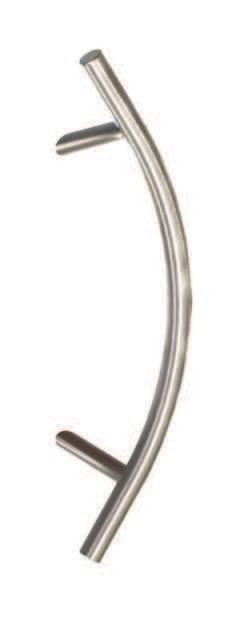

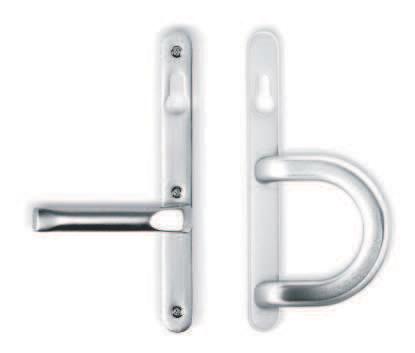

154 KLAMKI I POCHWYTY - DRZWIOWE ZEWNĄTRZ WEWNĄTRZ D6 KLAMKA DRZWIOWA Z POCHWYTEM NA SZYLDZIE KLAMKA - WEWNĄTRZ, POCHWYT - ZEWNĄTRZ STANDARD ANTYWŁAMANIOWA ANTYWŁAMANIOWA Z OCHRONĄ WKŁADKI ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 STAL SZLACHETNA - MODELE; G, P ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 TYP 35/1200 G TYP 35A/1200 G TYP 35A/1200 G KZ TYP 35/1200 P TYP 35A/1200 P TYP 35A/1200 P KZ TYP 35/1200 V TYP 35A/1200 V TYP 35/1200 L 153

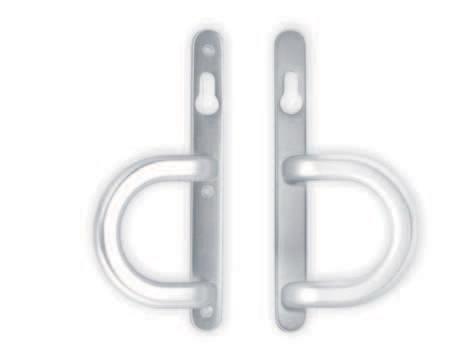

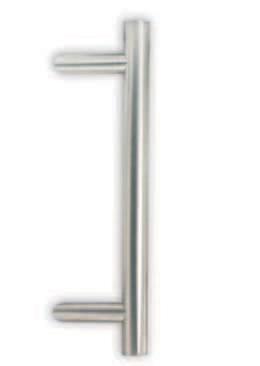

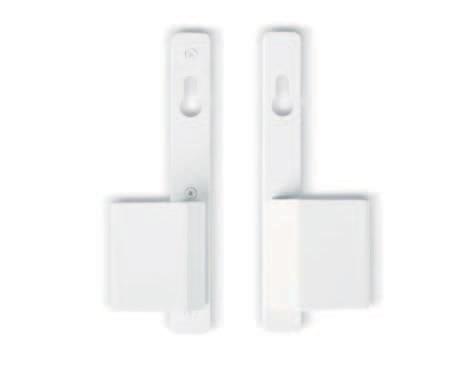

155 KLAMKI I POCHWYTY - DRZWIOWE D7 ZEWNĄTRZ WEWNĄTRZ POCHWYT NA SZYLDZIE - OBUSTRONNY ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 TYP 35 G TYP 35 P TYP 35 V TYP 35 L 154

156 KLAMKI I POCHWYTY - DRZWIOWE D8 WEWN / ZEWN D9 ZEWNĄTRZ WEWNĄTRZ POCHWYT RUROWY - OBUSTRONNY SZYLD WKŁADKI PATENTOWEJ - OBUSTRONNY KLAMKA DZIELONA - WEWNĄTRZ POCHWYT RUROWY - ZEWNATRZ SZYLD WKŁADKI PATENTOWEJ - OBUSTRONNY X= 380 mm X= 1000 mm X= 1800 mm POCHWYT STAL SZLACHETNA MONTAŻ POD KĄTEM 45 TYP P45 - X=380 mm TYP P45 - X=1000 mm TYP P45 - X=1800 mm X - ROZSTAW OTWORÓW MONTAŻOWYCH TYP 33PZ SZYLD WKŁADKI PATENTOWEJ STANDARD ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 STAL SZLACHETNA TYP 33KZ-2 SZYLD WKŁADKI PATENTOWEJ Z ANTYWŁAMANIOWĄ OCHRONĄ ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F2, F3, F4, F9 STAL SZLACHETNA TYP R32/1200 KLAMKA DRZWIOWA DZIELONA ALUMINIUM - LAKIERY: BIAŁY RAL 9016, BRĄZ RAL 8019 ALUMINIUM - ANODY: F1, F4, F9 STAL SZLACHETNA POCHWYT ŁUKOWY JEDNOSTRONNY STAL SZLACHETNA MONTAŻ POD KĄTEM 45 TYP P45B - X=380 mm POCHWYT ŁUKOWY JEDNOSTRONNY STAL SZLACHETNA TYP P1 - X=380 mm 155

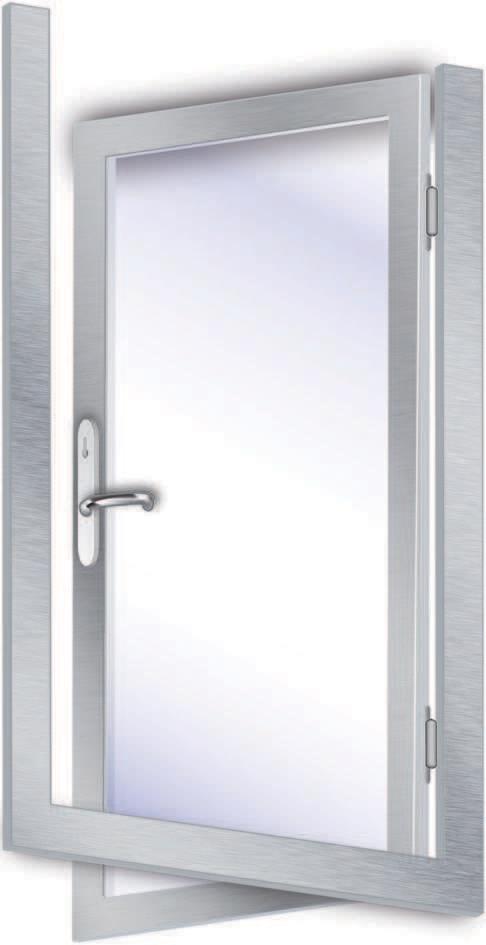

157 DRZWI ANTYPANIK 1- SKRZYDŁOWE - TYPY A1 KLAMKA OBUSTRONNA A2 WEWNĄTRZ - KLAMKA ZEWNĄTRZ - GAŁKA WEWNĄTRZ ZEWNĄTRZ WEWNĄTRZ ZEWNĄTRZ A3 WEWNĄTRZ - DŹWIGNIA ZEWNĄTRZ - KLAMKA A4 WEWNĄTRZ - DŹWIGNIA ZEWNĄTRZ - GAŁKA WEWNĄTRZ ZEWNĄTRZ WEWNĄTRZ ZEWNĄTRZ 156

158 KLAMKI OKIENNE - OBNIŻONE Wykonujemy okna z klamką obniżoną w kilku rozmiarach. Dostepne wysokości : 190, 283, 433, 533, 583 mm. UWAGA! W WinPro rysujemy wysokość klamki od dołu skrzydła - nie od dołu okna!!! Wysokość klamki od dołu skrzydła 220 mm Okno ze słupkiem poziomym - wysokość klamki od dołu skrzydła - nie od dołu okna!!! - nie od osi słupka!!! 157

159 Przykładowe wysokości klamek obniżonych dla ram STANDARD 8865 (CT70) 9192 (SI82) Przykładowe wysokości klamek obniżonych dla ram RENOWACYJNYCH 8899 i 9011 (CT70)

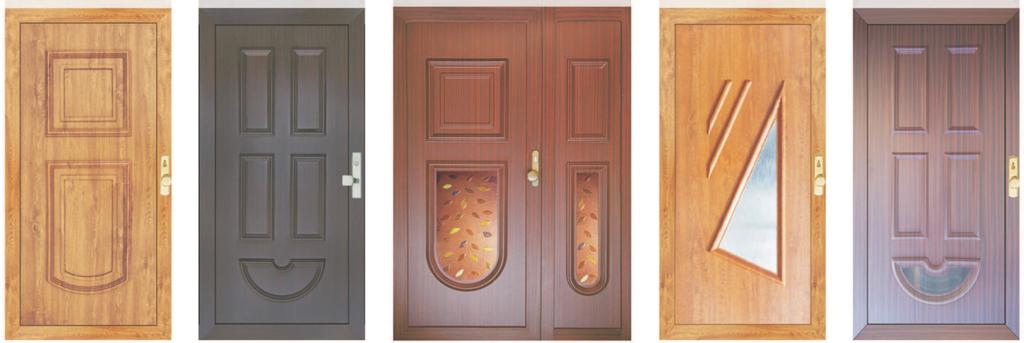

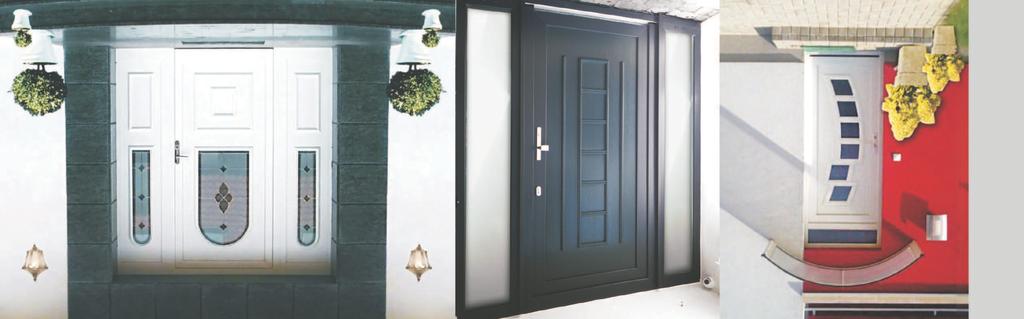

160 WYPEŁNIENIA DRZWIOWE 159

161 WYPEŁNIENIA DRZWIOWE BASIC LINE (PVC) 160

162 WYPEŁNIENIA DRZWIOWE BASIC LINE (PVC) 161

163 WYPEŁNIENIA DRZWIOWE ECONOMIC LINE (ALU/PVC) 162

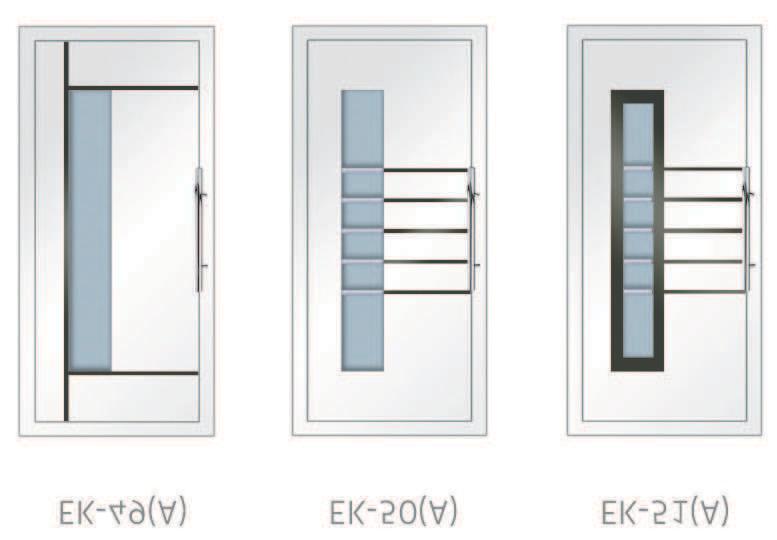

164 WYPEŁNIENIA DRZWIOWE ECONOMIC LINE (ALU/PVC) 163

165 ZASADY OKREŚLANIA WYMIARÓW PRODUKCYJNYCH OKIEN OBOWIĄZUJĄCE W FABRYCE WSZYSTKIE WYCENY ORAZ RYSUNKI OKREŚLAJĄCE WYMIAR OKIEN OPRACOWYWANE SĄ WEDŁUG PONIŻSZYCH RYSUNKÓW. TAKI TYP WYMIAROWANIA NALEŻY PODAĆ SKŁADAJĄC ZAMÓWIENIA RAMY STANDARD RAMY MONOBLOC RAMY RENO 164

166 DRZWI SKŁADANE- DOLNOBIEŻNE STANDARDY OBOWIĄZUJĄCE PRZY ZAMAWIANIU W FABRYCE A - WYMIAR PRODUKCYJNY WYMIAR DO PODŁOGI MAX POZIOM PODŁOGI DOŁEM RAMA 100 mm 165

167 DRZWI SKŁADANE- DOLNOBIEŻNE STANDARDY OBOWIĄZUJĄCE PRZY ZAMAWIANIU W FABRYCE MAX POZIOM PODŁOGI A - WYMIAR PRODUKCYJNY WYMIAR DO PODŁOGI DOŁEM PRÓG NISKI 20 mm 166

168 MINIMALNE WYMIARY OKIEN 331 FIX R RU

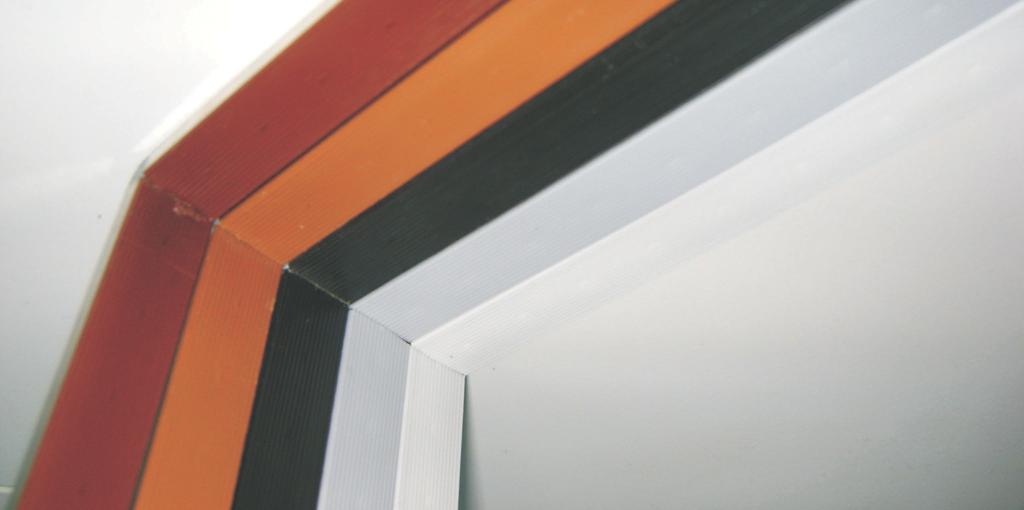

169 CIEPŁE RAMKI DYSTANSOWE DO SZYB Thermix TX.N plus Czarny, zbliżony do RAL 9005 Szary, zbliżony do RAL 7035 Szary, zbliżony do RAL 7040 Brąz, zbliżony do RAL 8003 Brąz, zbliżony do RAL

170 ZASADY OKREŚLENIA TYPU DRZWI WEJŚCIOWYCH STANDARDY OBOWIĄZUJĄCE PRZY ZAMAWIANIU W FABRYCE A B C D A - DRZWI OTWIERANE NA ZEWNĄTRZ - LEWE B - DRZWI OTWIERANE NA ZEWNĄTRZ - PRAWE C - DRZWI OTWIERANE DO WEWNĄTRZ - PRAWE D - DRZWI OTWIERANE DO WEWNĄTRZ - LEWE 169

171 DRZWI BALKONOWE - OTWIERANE DO WEWNĄTRZ STANDARDY OBOWIĄZUJĄCE PRZY ZAMAWIANIU W FABRYCE SKRZYDŁO OKIENNE 1 STANDARD OKUCIA 2 PZ ZASUWNICA Z KLAMKĄ OBUSTRONNĄ + WKŁADKA PATENTOWA OBUSTRONNA BLOKUJĄCA ZASUWNICĘ 3 1 STANDARD 2 ZAWIASY OKIENNE WARIANTY WYKONANIA PROGU STANDARD RAMA PCV - WYKONANIE JAK OKNO RAMA PCV + OCHRONNE PROFILE ALUMINIOWE PRÓG NISKI PVC/ALU (2cm) Z MOŻLIWOŚCIĄ MONTOWANIA ZACZEPÓW OKUĆ DOSTĘPNOŚĆ: SCHUCO Ct70 DOSTĘPNOŚĆ: SCHUCO CT70, Si82 UWAGA! PRZY SKŁADANIU ZAPYTAŃ CENOWYCH PROSIMY O OPISY WG POWYŻSZEJ INSTRUKCJI. PRZY BRAKU OPISÓW WYCENIAMY WSZYSTKO W WERSJI STANDARD. 170

172 DRZWI TARASOWE - OTWIERANE DO WEWNĄTRZ STANDARDY OBOWIĄZUJĄCE PRZY ZAMAWIANIU W FABRYCE SKRZYDŁO POŚREDNIE SZERSZE OD OKIENNEGO 1 STANDARD OKUCIA 2 PZ ZASUWNICA Z KLAMKĄ OBUSTRONNĄ + WKŁADKA PATENTOWA OBUSTRONNA BLOKUJĄCA ZASUWNICĘ 3 R4 ZASUWNICA Z ZAMKIEM DRZWIOWYM 5 - PUNKTOWA (4 ROLKI + 1 ZAMEK) ZAWIASY 1 STANDARD 2 2 ZAWIASY OKIENNE 2 ZAWIASY DRZWIOWE MAŁE WARIANTY WYKONANIA PROGU STANDARD RAMA PCV - WYKONANIE JAK OKNO RAMA PCV + OCHRONNE PROFILE ALUMINIOWE PRÓG NISKI PVC/ALU (2cm) Z MOŻLIWOŚCIĄ MONTOWANIA ZACZEPÓW OKUĆ DOSTĘPNOŚĆ: SCHUCO Ct70 DOSTĘPNOŚĆ: SCHUCO CT70, Si82 UWAGA! PRZY SKŁADANIU ZAPYTAŃ CENOWYCH PROSIMY O OPISY WG POWYŻSZEJ INSTRUKCJI. PRZY BRAKU OPISÓW WYCENIAMY WSZYSTKO W WERSJI STANDARD. 171

173 DRZWI TARASOWE - OTWIERANE NA ZEWNĄTRZ STANDARDY OBOWIĄZUJĄCE PRZY ZAMAWIANIU W FABRYCE SKRZYDŁO POŚREDNIE SZERSZE OD OKIENNEGO 1 STANDARD OKUCIA 2 PZ ZASUWNICA Z KLAMKĄ OBUSTRONNĄ + WKŁADKA PATENTOWA OBUSTRONNA BLOKUJĄCA ZASUWNICĘ 3 R4 ZASUWNICA Z ZAMKIEM DRZWIOWYM 5 - PUNKTOWA (4 ROLKI + 1 ZAMEK) 2 2 ZAWIASY DRZWIOWE MAŁE WARIANTY WYKONANIA PROGU 1 2 RAMA PCV + OCHRONNE PROFILE ALUMINIOWE PRÓG NISKI PVC/ALU (2cm) Z MOŻLIWOŚCIĄ MONTOWANIA ZACZEPÓW OKUĆ DOSTĘPNOŚĆ: SCHUCO Ct70 DOSTĘPNOŚĆ: SCHUCO CT70 UWAGA! PRZY SKŁADANIU ZAPYTAŃ CENOWYCH PROSIMY O OPISY WG POWYŻSZEJ INSTRUKCJI. PRZY BRAKU OPISÓW WYCENIAMY WSZYSTKO W WERSJI STANDARD. 172
