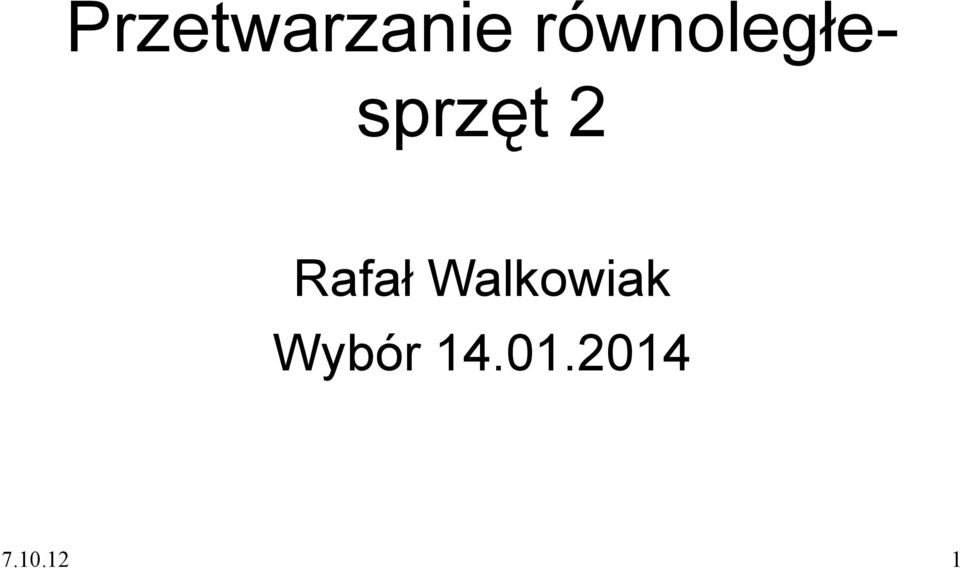

1 Przetwarzanie równoległesprzęt 2 Rafał Walkowiak Wybór

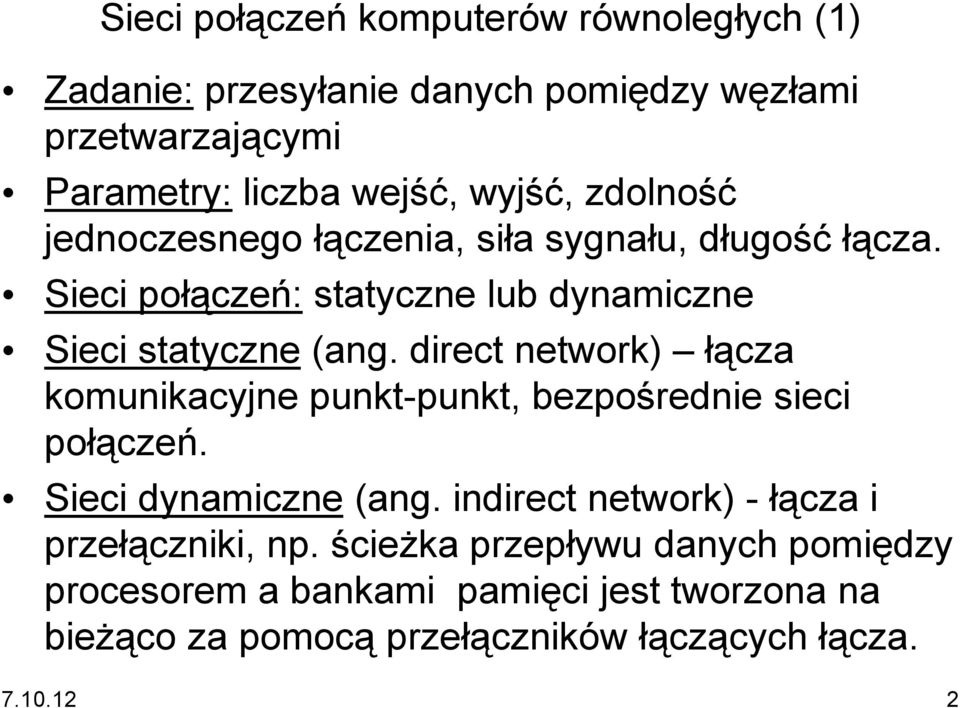

2 Sieci połączeń komputerów równoległych () Zadanie: przesyłanie danych pomiędzy węzłami przetwarzającymi Parametry: liczba wejść, wyjść, zdolność jednoczesnego łączenia, siła sygnału, długość łącza. Sieci połączeń: statyczne lub dynamiczne Sieci statyczne (ang. direct network) łącza komunikacyjne punkt-punkt, bezpośrednie sieci połączeń. Sieci dynamiczne (ang. indirect network) - łącza i przełączniki, np. ścieżka przepływu danych pomiędzy procesorem a bankami pamięci jest tworzona na bieżąco za pomocą przełączników łączących łącza

3 Sieci połączeń komputerów równoległych (2) Sieć statyczna Sieć dynamiczna procesor złącze sieci element przełączający

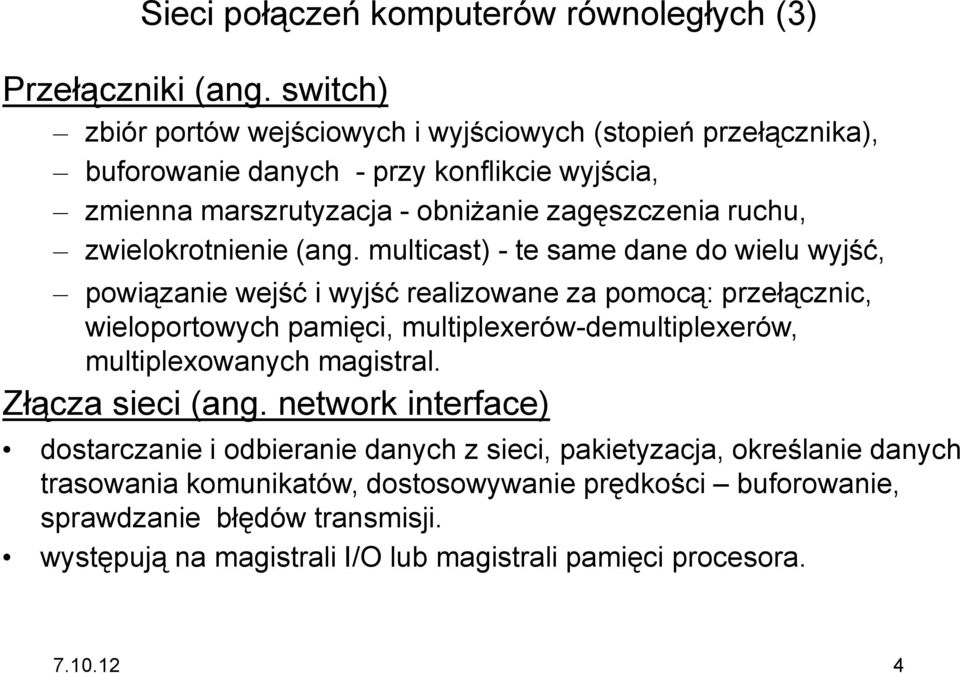

4 Sieci połączeń komputerów równoległych (3) Przełączniki (ang. switch) zbiór portów wejściowych i wyjściowych (stopień przełącznika), buforowanie danych - przy konflikcie wyjścia, zmienna marszrutyzacja - obniżanie zagęszczenia ruchu, zwielokrotnienie (ang. multicast) - te same dane do wielu wyjść, powiązanie wejść i wyjść realizowane za pomocą: przełącznic, wieloportowych pamięci, multiplexerów-demultiplexerów, multiplexowanych magistral. Złącza sieci (ang. network interface) dostarczanie i odbieranie danych z sieci, pakietyzacja, określanie danych trasowania komunikatów, dostosowywanie prędkości buforowanie, sprawdzanie błędów transmisji. występują na magistrali I/O lub magistrali pamięci procesora

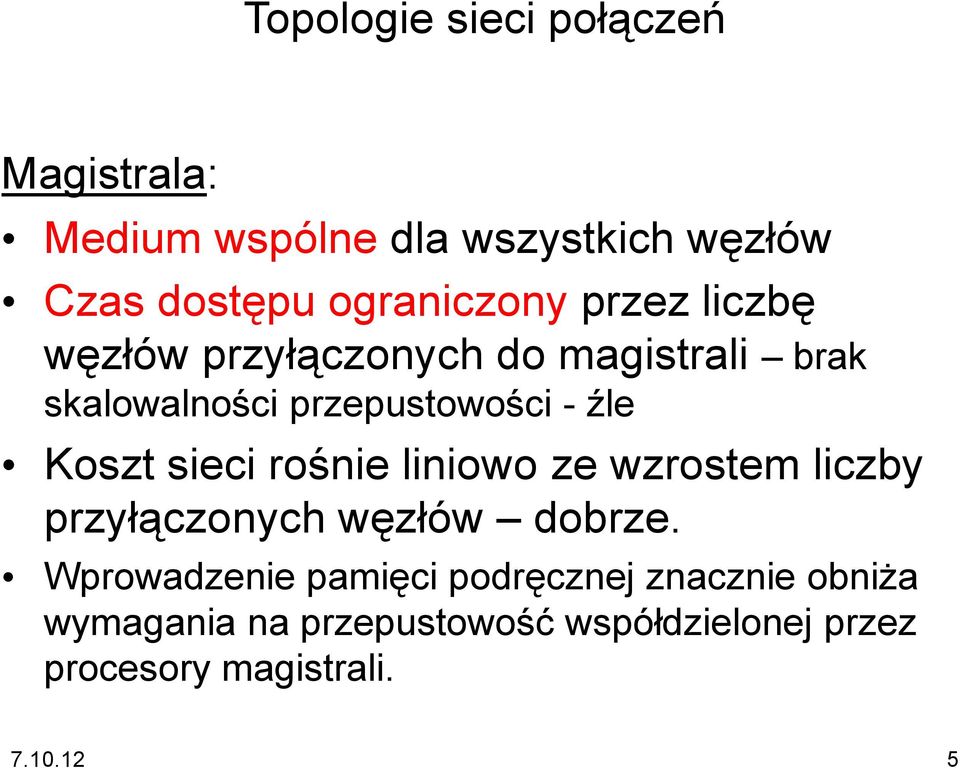

5 Topologie sieci połączeń Magistrala: Medium wspólne dla wszystkich węzłów Czas dostępu ograniczony przez liczbę węzłów przyłączonych do magistrali brak skalowalności przepustowości - źle Koszt sieci rośnie liniowo ze wzrostem liczby przyłączonych węzłów dobrze. Wprowadzenie pamięci podręcznej znacznie obniża wymagania na przepustowość współdzielonej przez procesory magistrali

6 Topologie sieci połączeń Przełącznica krzyżowa (ang. crossbar network) Cecha: brak blokowania procesorów realizujących dostęp do różnych portów pamięci: liczba banków >liczby procesorów Wada: brak skalowalności kosztu, jeżeli b>p, liczba przełączników = pb > p 2 szybko rośnie z p procesory - p banki pamięci b Element przełączający

7 Topologie sieci połączeń Wielopoziomowe sieci połączeń Po oziom 3 Poziom 2 po oziom

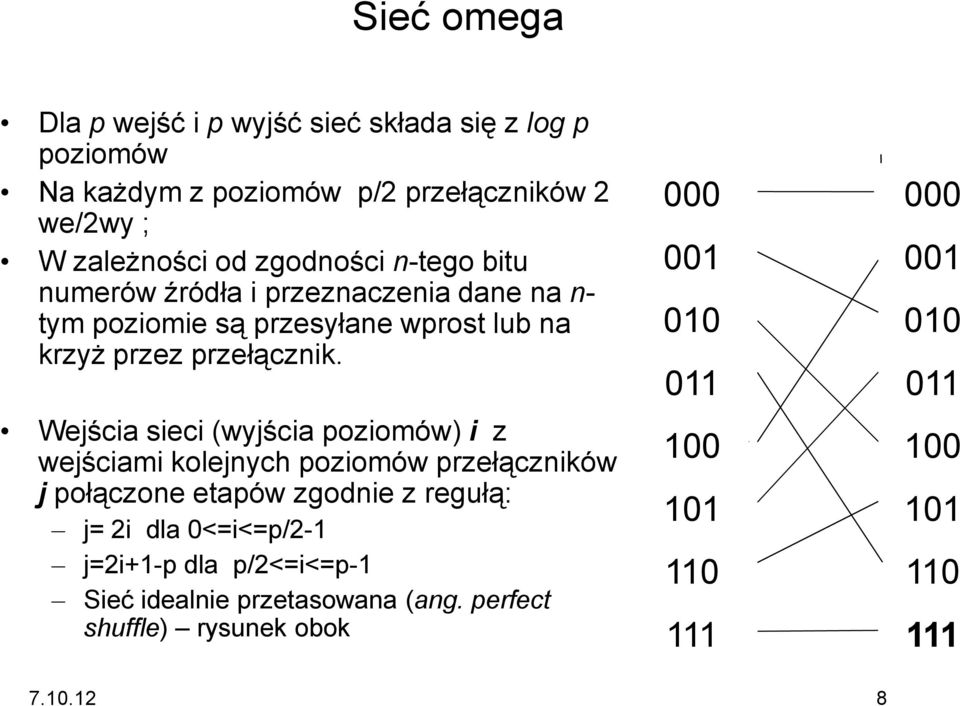

8 Sieć omega Dla p wejść i p wyjść sieć składa się z log p poziomów Na każdym z poziomów p/2 przełączników 2 we/2wy ; W zależności od zgodności n-tego bitu numerów źródła i przeznaczenia dane na n- tym poziomie są przesyłane wprost lub na krzyż przez przełącznik. Wejścia sieci (wyjścia poziomów) i z wejściami kolejnych poziomów przełączników j połączone etapów zgodnie z regułą: j= 2i dla 0<=i<=p/2- j=2i+-p dla p/2<=i<=p- Sieć idealnie przetasowana (ang. perfect shuffle) rysunek obok

9 Sieć omega (przykład łączenia) Sieć połączeń omega jest siecią blokującą: realizacja połączenia między 00 i 00 oraz 0 i 0 wymaga korzystania z tego samego łącza między poziomem i 2 sieci

10 Statyczne sieci połączeń Sieć pełna: bezpośrednie połączenie pomiędzy każdymi dwoma wierzchołkami, statyczny odpowiednik sieci na tablicy przełaczników Gwiazda: jeden procesor procesorem centralnym (jest wąskim gardłem), przekazuje komunikaty pomiędzy każdymi dwoma pozostałymi węzłami, połączenie podobne do magistrali. Łańcuch: każdy węzeł oprócz pierwszego i ostatniego ma dwóch sąsiadów. Łańcuch zamknięty (pierścień): każdy z węzłów ma dwóch sąsiadów

11 Statyczne sieci połączeń: k-d krata (mesh) Topologie sieci połączeń Zawierają k węzłów umieszczonych w każdym spośród d wymiarów k=n, d= łańcuch k=n, zamknięta to D wymiarowy torus k=2, D wymiarowa hyperkostka zamknięta Numeracja: Procesor w kolejnym wymiarze uzyskuje wartość na kolejnej pozycji binarnej numeracji. Odległość: między węzłami jest równa liczbie różniących się pozycji w binarnej numeracji węzłów

12 Drzewiaste topologie sieci połączeń Sieć połączeń typu drzewo posiada jedno połączenie pomiędzy dowolną parą węzłów. Szczególne wersje drzew to gwiazda i łańcuch. Drzewo statyczne posiada element przetwarzający w każdym węźle drzewa, drzewo dynamiczne układ przełączający. Drzewa charakteryzują się dużymi wymaganiami na przepustowość wyższych poziomów. Rozwiązanie stanowi zwiększenie liczby łączy komunikacyjnych i przełączników na wyższych poziomach drzewa dynamicznego drzewo grube (ang. Fat tree). Węzeł przetwarzający Węzeł przełączający

13 Miary efektywności statycznych połączeń komunikacyjnych Średnica sieci (ang. diameter) maksymalna odległość pomiędzy dwoma węzłami przetwarzającymi. Spójność krawędziowa (ang. Connectivity) - liczby równoczesnych możliwych połączeń pomiędzy węzłami przetwarzającymi, pozytywna jest wysoka. Szerokość kanału (łącza) liczba bitów jednocześnie przekazywana przez łącze liczba fizycznych linii sygnałowych. Przepustowość łącza szerokość kanału * prędkość kanału Szerokość połowienia sieci (ang. bisection width) minimalna liczba łączy komunikacyjnych, które muszą być usunięte w celu podziału sieci na dwie równe połowy. Przepustowość połowienia sieci przepustowość łącza * szerokość połowienia sieci Koszt sieci liczba łączy w sieci lub wielkość szerokości połowienia sieci

14 Ocena efektywności statycznych połączeń komunikacyjnych - wartości Typ sieci Pełna Gwiazda drzewo binarne pełne2 log((p+)/2) Łancuch Krata (mesh) 2d Krata (mesh) 2d zamknięta Hyperkostka Zamknięta k krotna krata d wymiarowa 2 p- Średnica 2( p ) 2 p /2 log p d k /2 Szerokość połowienia p 2 /4 2 p ½p 2k d- Spójność krawędziowa p- log p Koszt p(p-)/2 p- p p 2 4 2d 4 p- 2(p- p) 2p (p logp)/2 dp

15 Miary efektywności dynamicznych połączeń Średnica maksymalna liczba węzłów przełączających na drodze między 2 węzłami Spójność krawędziowa (ang. arc connectivity) wymagana liczba łącz do usunięcia dla podziału sieci. Szerokość połowienia minimalna liczba łączy, które musza być usunięte dla podziału na dwie sieci o równej liczbie węzłów przetwarzających. Koszt koszt łączy i koszt węzłów przełączających. Typ sieci Przełącznica krzyżowa Omega gdzie p liczba węzłów końcowych Średnica Szerokość połowienia log p p p/2 Spójność krawędziowa 2 Koszt (liczba przełączników) p 2 p/2 log p Drzewo dymaniczne 2log p p

16 Wymiana komunikatów w systemach równoległych () Inne cechy niż w systemach rozproszonych: grupowe operacje wymiany danych na wielu ścieżkach równolegle, specyficzna architektura sieci komunikacyjnej. Typy operacji wymiany danych: do - każdy wysyła jeden i każdy odbiera jeden, rozgłaszanie (ang. broadcasting) - ta sama informacja jest rozsyłana z jednego procesora do wszystkich pozostałych, plotkowanie (ang. gossiping) - każdy procesor wysyła tę samą informację do pozostałych, scattering jeden procesor rozsyła różne dane do pozostałych, gathering jeden procesor zbiera dane od pozostałych, multiscattering/multigathering każdy procesor uczestniczy w wysyłaniu/odbieraniu danych

17 Wymiana komunikatów w systemach równoległych (2) Kryteria optymalizacji wymiany komunikatów: minimalizacja czasu wymiany danych, np. minimalizacvja opóźnienia sieciowego (ang. network latency) - czasu przejścia przez sieć w najgorszym przypadku, maksymalizacja przepustowości sieci (liczba przesyłanych komunikatów, liczba bajtów w jednostce czasu), niezawodność zdolność unikania zakleszczeń, odporność komunikacji na uszkodzenia poszczególnych połączeń

18 Wymiana komunikatów w systemach równoległych (3) Komunikat (dowolnej długości) podstawowa jednostka logiczna wymiany informacji między węzłami sieci. Pakiet (stałej długości) podstawowa jednostka fizyczna wymiany informacji między węzłami sieci, zawiera: adres docelowy, numer kolejny w ramach komunikatu pozwala na odtworzenie komunikatu przy różnej kolejności dostarczania, różnymi drogami. Flit słowo - część składowa komunikatu - nie posiada struktury logicznej, mniejszy niż pakiety

19 Koszty przesyłania komunikatów Parametry określające koszty przesyłania komunikatów: czas inicjowania komunikacji (ang. startup time) t s przygotowanie komunikatu, wykonanie algorytmu routingu, nawiązanie połączenia z ruterem. Działania realizowane jednorazowo na transmisję. czas przejścia przez odcinek sieci - (ang. per-hop time) t h (opóźnienie węzła) czas na przejście nagłówka komunikatu do kolejnego - bezpośrednio połączonego węzła sieci związany z określeniem wyjścia przez które komunikat ma opuścić węzeł. czas transmisji słowa (ang. per word transfer time) t w - czas przesłania przez łącze jednego słowa komunikatu; jest odwrotnością przepustowości kanału, uwzględnia narzuty sieci i buforowania

20 Koszty przesyłania komunikatu w komputerach równoległych Techniki przekazywania (rutowania) komunikatów w komputerach równoległych: store-and-forward cut-through routing store-and-forward routing (przesyłanie poprzez zapisanie komunikatu i przekazanie dalej) komunikat jest przesyłany w całości między pośredniczącymi węzłami jest w całości buforowany t comm = t s +(mt w +t h )l gdzie m wielkość komunikatu a l liczba łączy węzły sieci p3 p2 p p0 czas

21 Koszty przesyłania komunikatu w komputerach równoległych(2) packet routing (przekazywanie komunikatów poprzez przesyłanie pakietów) komunikat dzielony na pakiety transmitowane i buforowane oddzielnie t comm = t s +t h l +mt w* gdzie t w* = t podziału +t w uwzględniające wzrost rozmiaru komunikatu p3 p2 p p0 czas

22 Koszty przesyłania komunikatu w komputerach równoległych cut-through routing (wormhole routing) dalsza minimalizacja czasu wszystkie pakiety tą samą droga (brak przełączania) dostarczanie w kolejności nadawania (brak numeracji) kontrola błędów na poziomie komunikatu - nie pakietu (mniejsze narzuty detekcji i korekcji błędu) proste mechanizmy detekcji błędów, gdyż mało błędów wpierw przesłanie pakietu nagłówkowego dla nawiązania połączenia i rezerwacji ścieżki a następnie tą samą drogą flity, flity po odbiorze w węźle pośrednim przesyłane natychmiast dalej czas komunikacji t comm = t s +t h l +mt w z wzoru wynika, że minimalizacja czasu komunikacji możliwa poprzez: przesyłanie danych zblokowanych (wiele komunikatów razem), minimalizacja ilości danych przesyłanych, minimalizacja odległości. niebezpieczeństwo zakleszczenia w przypadku przeciążenia sieci połączeń modyfikacja wartości t w* =t w p/b; b = szerokość podziału sieci p liczba procesorów t
