1 Sieci komputerowe - Urządzenia w sieciach mgr inż. Rafał Watza Katedra Telekomunikacji AGH Al. Mickiewicza 30, Kraków, Polska tel , fax watza@kt.agh.edu.pl

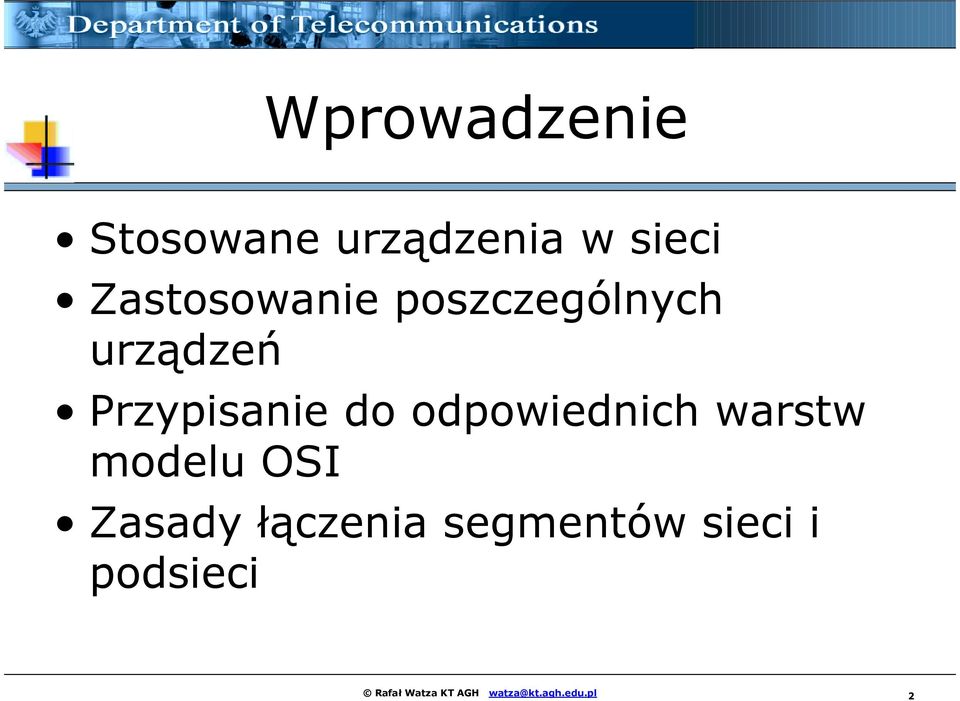

2 Wprowadzenie Stosowane urządzenia w sieci Zastosowanie poszczególnych urządzeń Przypisanie do odpowiednich warstw modelu OSI Zasady łączenia segmentów sieci i podsieci Rafał Watza KT AGH watza@kt.agh.edu.pl 2

3 Urządzenia w sieci komputerowej Pasywne: kable złącza końcówki transceiver-y patchpanele Aktywne: karty seciowe modemy wzmacniaki (repeater) koncentratory (hub) mosty(bridge) przełączniki (switch) rutery(router) bramy(gateway) Rafał Watza KT AGH watza@kt.agh.edu.pl 3

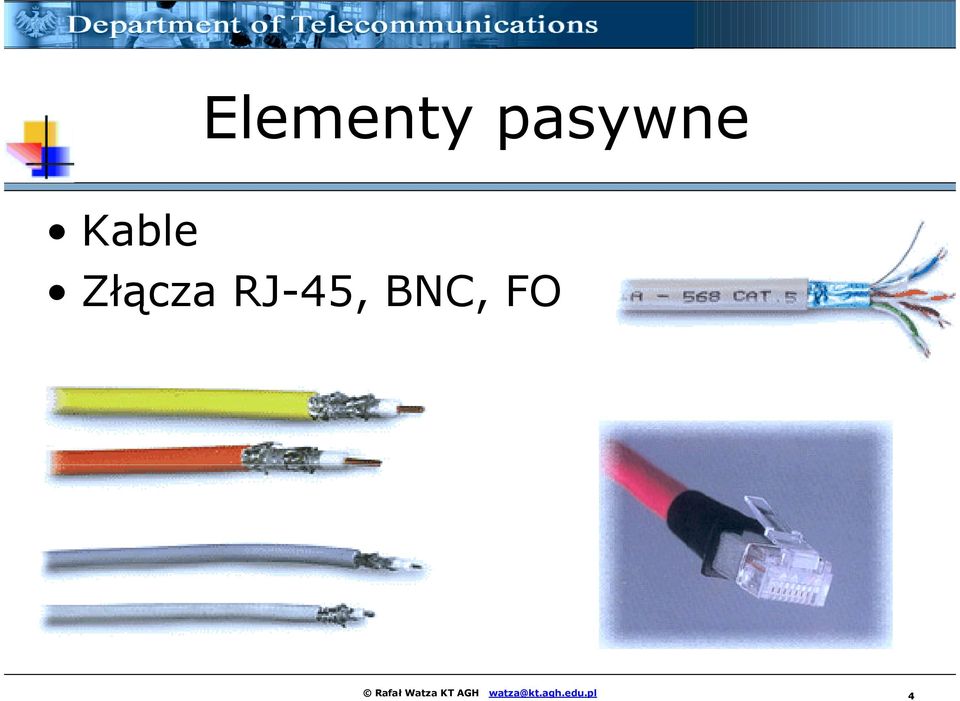

4 Elementy pasywne Kable Złącza RJ-45, BNC, FO Rafał Watza KT AGH 4

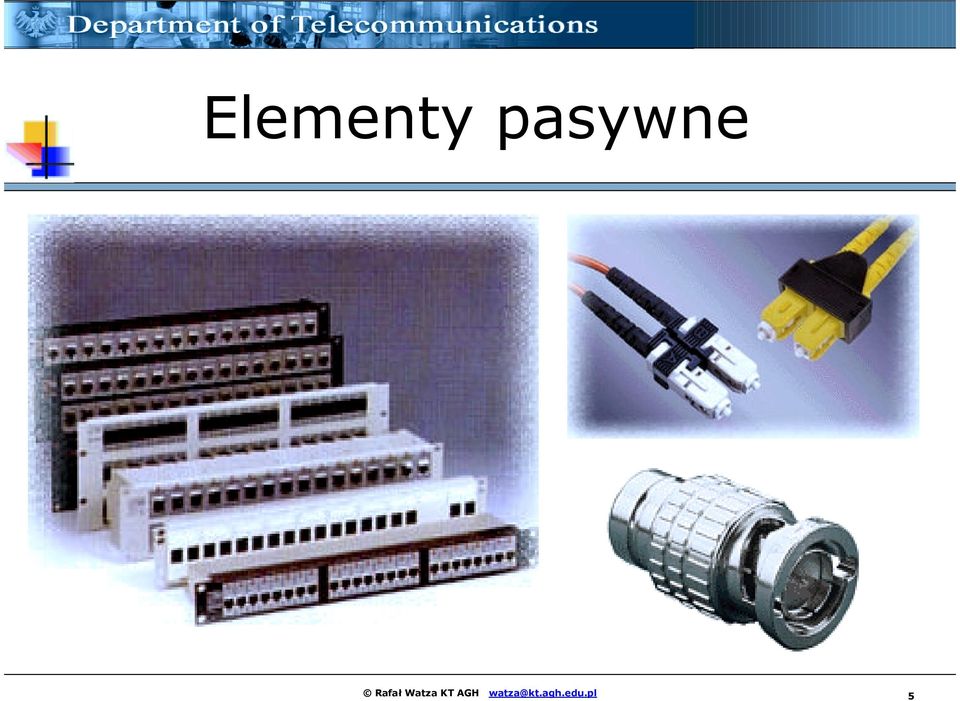

5 Elementy pasywne Rafał Watza KT AGH 5

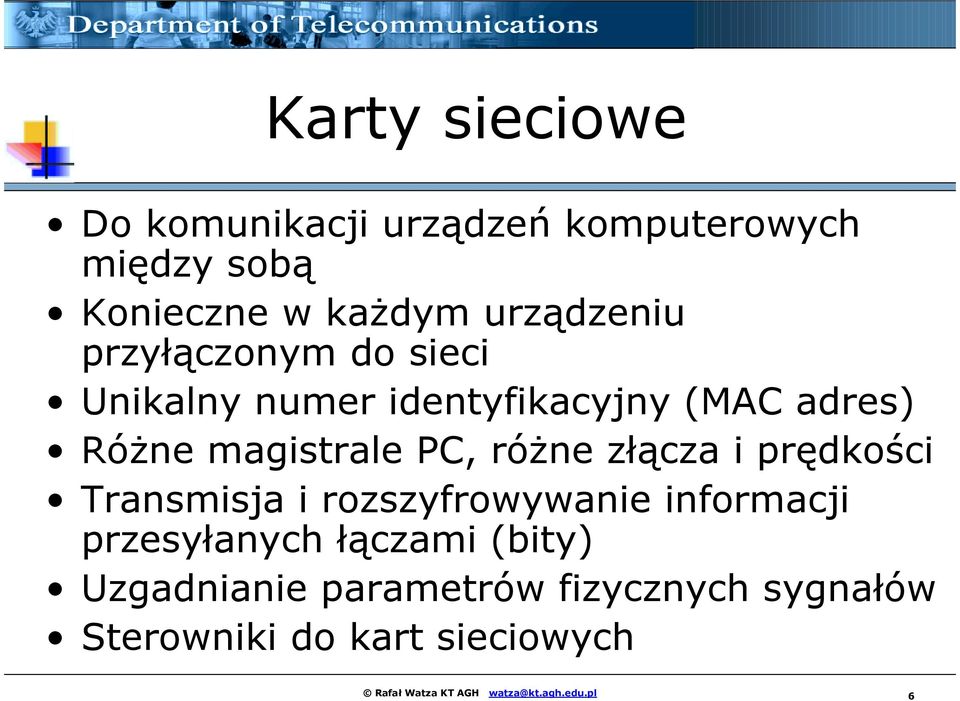

6 Karty sieciowe Do komunikacji urządzeń komputerowych między sobą Konieczne w każdym urządzeniu przyłączonym do sieci Unikalny numer identyfikacyjny (MAC adres) Różne magistrale PC, różne złącza i prędkości Transmisja i rozszyfrowywanie informacji przesyłanych łączami (bity) Uzgadnianie parametrów fizycznych sygnałów Sterowniki do kart sieciowych Rafał Watza KT AGH watza@kt.agh.edu.pl 6

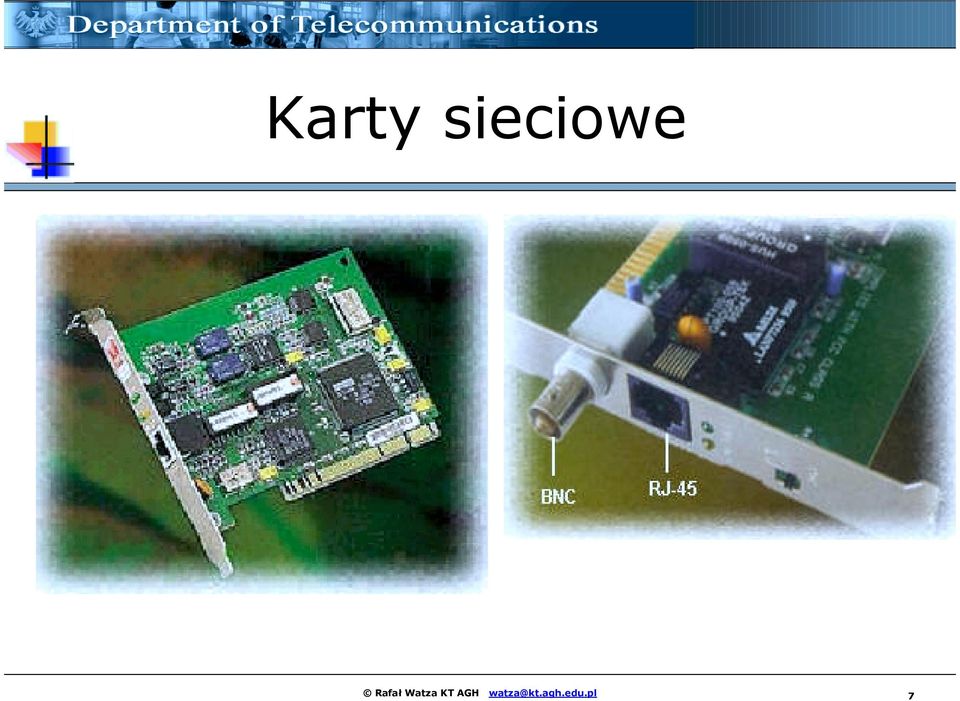

7 Karty sieciowe Rafał Watza KT AGH 7

8 Karty sieciowe - PCMCIA Rafał Watza KT AGH watza@kt.agh.edu.pl 8

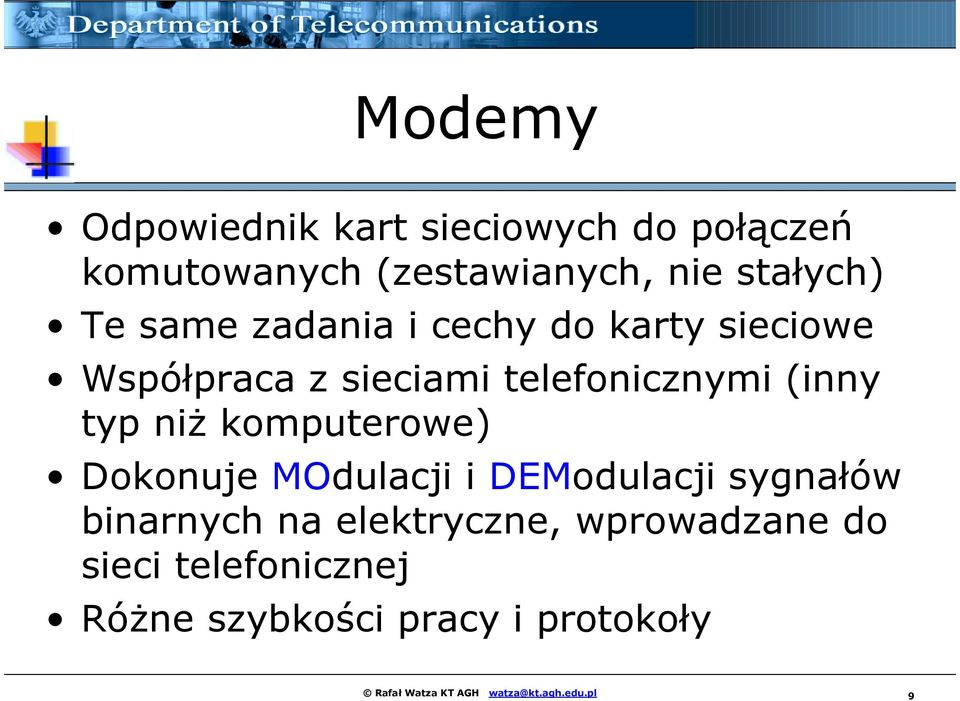

9 Modemy Odpowiednik kart sieciowych do połączeń komutowanych (zestawianych, nie stałych) Te same zadania i cechy do karty sieciowe Współpraca z sieciami telefonicznymi (inny typ niż komputerowe) Dokonuje MOdulacji i DEModulacji sygnałów binarnych na elektryczne, wprowadzane do sieci telefonicznej Różne szybkości pracy i protokoły Rafał Watza KT AGH watza@kt.agh.edu.pl 9

10 Modemy Rafał Watza KT AGH 10

11 Transceivery AUI / światłowód Rafał Watza KT AGH watza@kt.agh.edu.pl 11

12 Wzmacniaki Rafał Watza KT AGH 12

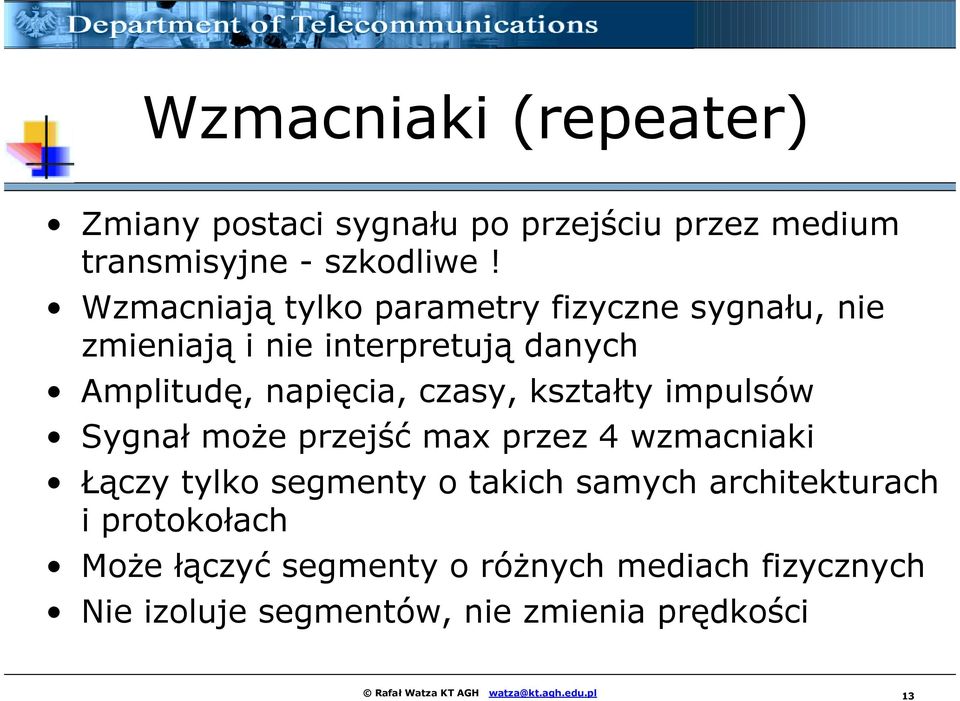

13 Wzmacniaki (repeater) Zmiany postaci sygnału po przejściu przez medium transmisyjne - szkodliwe! Wzmacniają tylko parametry fizyczne sygnału, nie zmieniają i nie interpretują danych Amplitudę, napięcia, czasy, kształty impulsów Sygnał może przejść max przez 4 wzmacniaki Łączy tylko segmenty o takich samych architekturach i protokołach Może łączyć segmenty o różnych mediach fizycznych Nie izoluje segmentów, nie zmienia prędkości Rafał Watza KT AGH watza@kt.agh.edu.pl 13

14 Wzmacniak w sieci Rafał Watza KT AGH watza@kt.agh.edu.pl 14

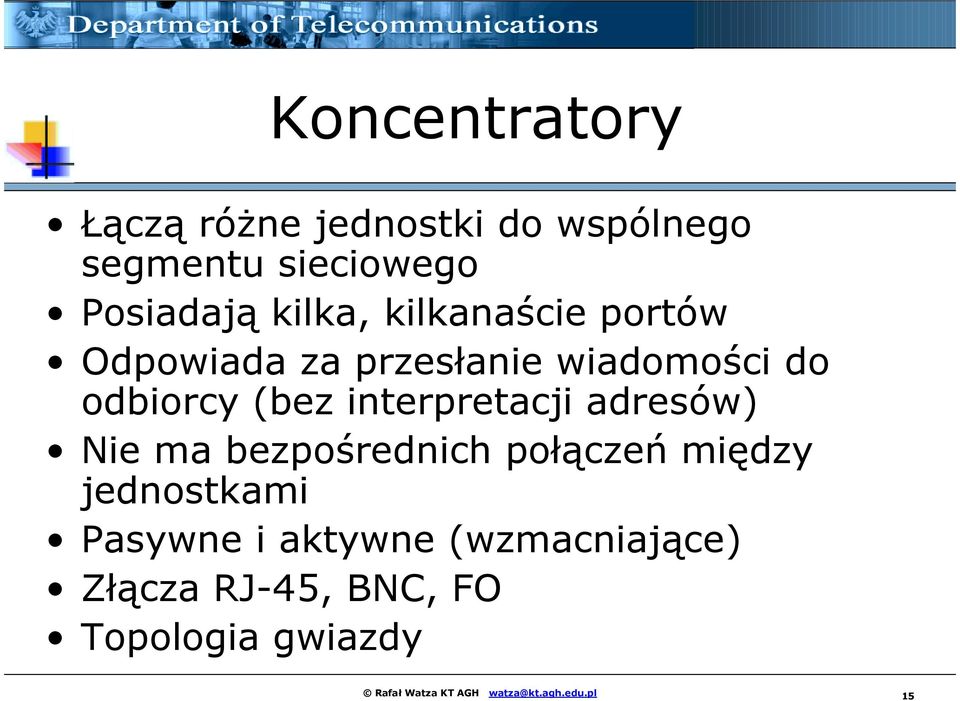

15 Koncentratory Łączą różne jednostki do wspólnego segmentu sieciowego Posiadają kilka, kilkanaście portów Odpowiada za przesłanie wiadomości do odbiorcy (bez interpretacji adresów) Nie ma bezpośrednich połączeń między jednostkami Pasywne i aktywne (wzmacniające) Złącza RJ-45, BNC, FO Topologia gwiazdy Rafał Watza KT AGH watza@kt.agh.edu.pl 15

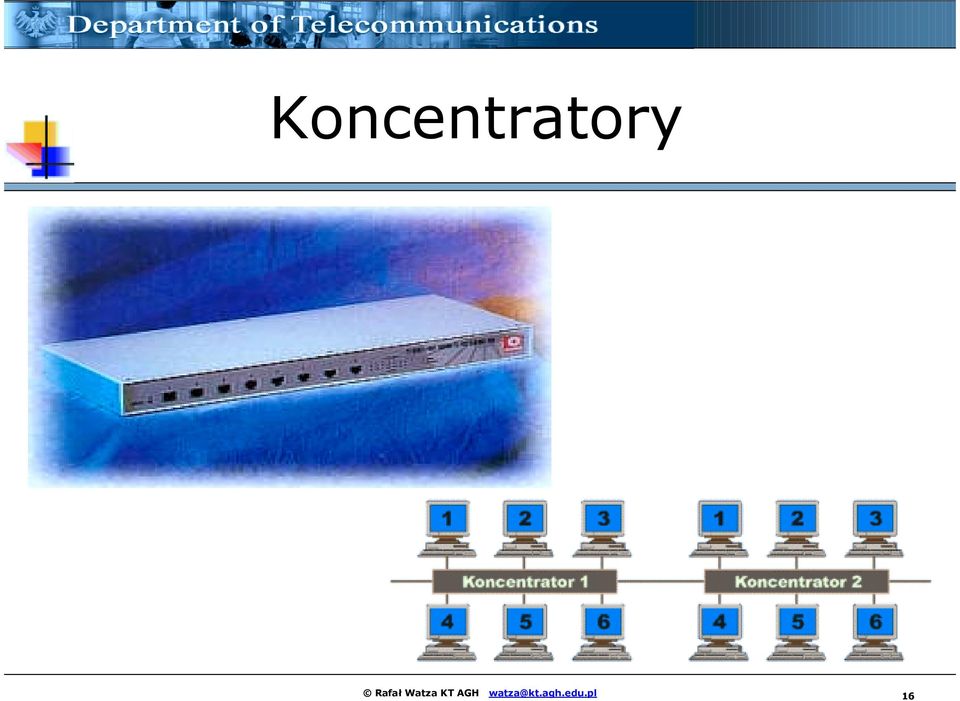

16 Koncentratory Rafał Watza KT AGH 16

17 Mosty Łączy segmenty sieciowe na poziomie fizycznym i logicznym posiada 2 lub więcej portów Zapewniają proste filtrowanie pakietów w ramach każdego segmentu fizycznego Nie likwidują pakietów złych, uszkodzonych, ani natłokom Posiadają tablicę adresów fizycznych przyłączonych urządzeń (do całej sieci, nie segmentu) Nie wybierają optymalnej drogi pakietu, ale posiadają różne algorytmy pracy Stosunkowo proste, nie wymagają konfiguracji Rafał Watza KT AGH watza@kt.agh.edu.pl 17

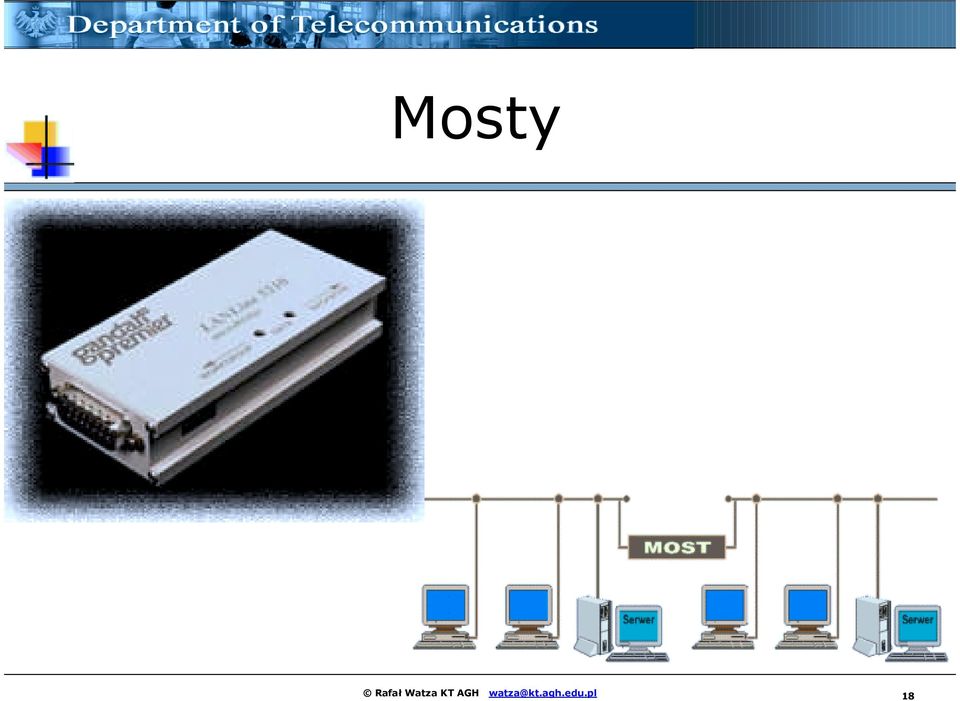

18 Mosty Rafał Watza KT AGH 18

19 Mosty w sieci Rafał Watza KT AGH watza@kt.agh.edu.pl 19

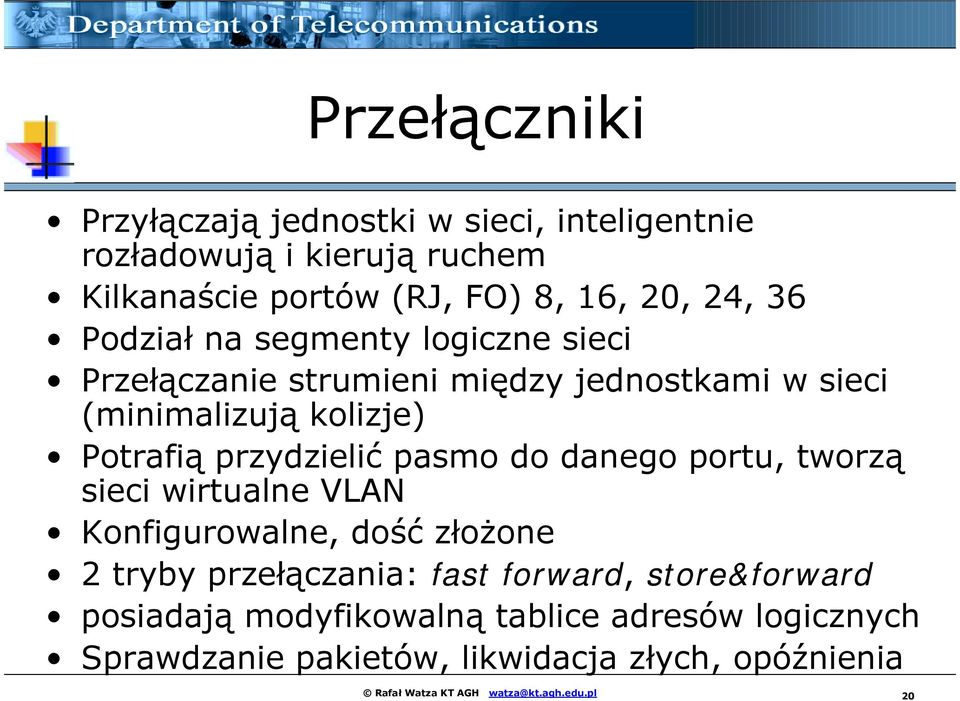

20 Przełączniki Przyłączają jednostki w sieci, inteligentnie rozładowują i kierują ruchem Kilkanaście portów (RJ, FO) 8, 16, 20, 24, 36 Podział na segmenty logiczne sieci Przełączanie strumieni między jednostkami w sieci (minimalizują kolizje) Potrafią przydzielić pasmo do danego portu, tworzą sieci wirtualne VLAN Konfigurowalne, dość złożone 2 tryby przełączania: fast forward, store&forward posiadają modyfikowalną tablice adresów logicznych Sprawdzanie pakietów, likwidacja złych, opóźnienia Rafał Watza KT AGH watza@kt.agh.edu.pl 20

21 Przełączniki Rafał Watza KT AGH 21

22 Przełączanie strumieni Zastosowanie: duże sieci średnie sieci małe sieci gwiazda pierścień oczkowa mieszana Rafał Watza KT AGH 22

23 Przełączniki w sieci Rafał Watza KT AGH watza@kt.agh.edu.pl 23

24 Rutery Bardzo zaawansowane urządzenia kierujące przepływem danych w sieci W pełni konfigurowalne, regulujące przepływność segmentów i strumieni Funkcje podobne do mostu, ale dowolne technologie podsieci, większe możliwości Posiada tablicę rutnigu (adresy logiczne) do wybierania odpowiedniej trasy dostarczenia pakietów Tablica (protokoły rutingu) statyczna lub dynamiczna Zapewniają translację protokołów, filtrują i kasują uszkodzone i bezadresowe pakety Pełnią funkcję firewall-i (bezpieczeństwo) Rafał Watza KT AGH watza@kt.agh.edu.pl 24

25 Rutery Bardzo szybkie: kilkanaście tysięcy pakietów na sekundę (mosty max. 10 tys/s) Nieograniczony rozmiar sieci opartej na ruterze Rafał Watza KT AGH 25

26 Rutery w sieci Funkcja firewall-a i dostępu do sieci Rafał Watza KT AGH watza@kt.agh.edu.pl 26

27 Bramy - gateway e Pracują w warstwie prezentacji i aplikacji Zapewniają translacje między systemami Są wyspecjalizowanymi komputerami, np. serwerami Zróżnicowana budowa, zależna od producenta i przeznaczenia Rafał Watza KT AGH watza@kt.agh.edu.pl 27

28 Połączenia podsieci Rafał Watza KT AGH 28

29 Połączenia podsieci Rafał Watza KT AGH 29

30 Parametry połączeń Rafał Watza KT AGH 30

31 Zasady łączenia segmentów Rafał Watza KT AGH 31

32 Optymalizacja strumieni Rafał Watza KT AGH 32

33 Podsumowanie Rafał Watza KT AGH 33
