1 Katalog zbiorczy, automatyka do rolet Napędy, sterowania i akcesoria BECKER-Antriebe GmbH Katalog zbiorczy, automatyka do rolet 09/2011

2 To takie proste Szanowny kliencie, Trzymasz w ręku nowy katalog produktów służących do automatyzacji rolet. Rozwój produktów niesie ze sobą konieczność równoczesnej zmiany wyglądu katalogów oraz optymalizacji ich zawartości. Uważamy, że udało nam się w tej edycji to osiągnąć, dzięki czemu nież w odniesieniu do katalogu możemy zastosować nasze rów- motto: To takie proste. Teraz dużo łatwiej możesz znaleźć wiele bardzo interesujących rozwiązań dotyczących automatyzacji rolet. Są to zarówno dobrze sprawdzone, popularne produkty, jak i nowsze z serii Centronic, które od razu osiągnęły sukces np. poprzez zdobycie wyróżnienia red dot design award. Nowością jest również duże wsparcie przy sprzedaży, jakie daje obecny katalog. Jesteśmy przekonani, że sukces pojedynczego przedsiębiorcy może zostać osiągnięty dzięki wsparciu marketingowemu z naszej strony. Wykorzystaj tą możliwość! Życzymy wiele przyjemności przy przeglądaniu nowego katalogu oraz owocnego planowania i realizacji Twoich projektów. Dieter Fuchs, Dyrektor generalny Historia 1921 Utworzenie firmy 1972 Pierwszy napęd rurowy 1994 Pierwszy certyfikat ISO 1997 Pierwszy napęd z elektronicznymi krańcówkami 2003 Wprowadzenie serii sterowań Centronic 2010 Wyróżnienie red dot design dla sterowania Centronic-II

3 Dzięki produktom Made in Germany dajemy ludziom lepszą jakość życia, więcej komfortu oraz bezpieczeństwo. Mottem przewodnim naszego działania jest hasło : To takie proste. Oczywiście Becker. Głównymi celami rozwijającego się, otaczającego nas świata są oszczędność energii oraz usuwanie barier. Widać to nawet w polityce, gdzie kładzie się duży nacisk na konieczność oszczędności energii w budownictwie mieszkaniowym. Z napędami ami Becker możesz już teraz zaoferować jedno i drugie: do 30% oszczędności zędności kosztów ogrzewania i klimatyzacji, a przy tym dużo większy komfort. Automatyzacja rolet jest zatem korzystnym i inteligentnym rozwiązaniem dla domu na dziś i na jutro. Becker to takie proste. 1

4 Ten katalog został przygotowany z uwzględnieniem wszelkiej dostępnej wiedzy. Żadne konsekwencje prawne nie mogą być wyciągnięte w stosunku do firmy Becker w związku ze stosowaniem tego katalogu. Dane i inne informacje są aktualne na dzień druku. Zastrzegamy sobie możliwość zmian technicznych. Stan: 09/2011 Nr art.:

5 Spis treści Dlaczego BECKER? 4 Informacje dla instalatora 6 Argumenty sprzedaży 8 Przegląd funkcji napędów 12 Tabela obciążeń 14 Przegląd sterowań 16 Centronic Zastosowania sterowań 20 C-Plug 22 Napędy z wbudowanym 24 odbiornikiem radiowym oraz sterowania Centronic Napędy ze 46 sterowaniem przewodowym Sterowania Centronic oraz akcesoria Akcesoria mechaniczne 72 Napędy z możliwością 104 awaryjnego otwierania Akcesoria elektryczne i mechaniczne Napędy na prąd stały 130 oraz akcesoria Załącznik Możliwości zastosowania uchwytów 3

6 Dlaczego BECKER? Dobra decyzja Innowacyjność oraz otwartość na nowe idee pozwala firmie Becker bezustannie się rozwijać. Jako przedsiębiorstwo rodzinne jesteśmy dostępni na całym świecie. Bliskość klienta, wysoka jakość produktów oraz kontrola wszelkich procesów produkcyjnychsą cechami charakterystycznymi w działaniu zakładu i stanowią mocny fundament dla przyszłej współpracy ze wszystkimi partnerami firmy Becker. Jakość, która cieszy Nasze standardy są wysokie! Dzięki starannemu doborowi dostawców, idealnie dopasowanym podzespołom oraz wysokim standardom produkcji, nasze napędy są niezawodne, trwałe i ciche. Kontrola obejmuje 100% napędów, a naklejka z typem silnika jest drukowana dopiero wtedy, gdy napęd jest dokładnie sprawdzony. Dlatego możesz być nas pewny! Sterowania, idealnie dopasowane Kupując wszystko od jednego dostawcy ułatwiasz sobie sprawę. Oprócz napędów oferujemy doskonale przemyślany system sterowań. Od prostych i tanich przełączników, po komfortowe nadajniki zegarowe z 10 niezależnymi kanałami. Dlatego znajdziesz u nas wszystko, żeby zaspokoić indywidualne wymagania w dziedzinie automatyzacji absolutnie każdego klienta. Becker - więcej korzyści To takie proste! To krótkie zdanie, charakteryzuje nasze myślenie i sposób działania, ale nie tylko to ono jest naszym prawdziwym wyzwaniem. Skomplikowaną technikę uczynić dziecinnie prostą nie jest łatwo. Niezwykle ważne jest, aby pomóc Wam osiągnąć sukces, ponieważ tylko prosta obsługa produktu może zadowolić każdego, nawet najbardziej krytycznie nastawionego klienta. Łatwe do zamontowania i zaprogramowania produkty dają satysfakcję również monterowi a to jest podstawa do długotrwałej współpracy. Przekładnia Cichobieżne napędy Specjalnie, ze względu na różne zastosowania rolet i osłon przeciwsłonecznych, nasze przekładnie są projektowane z uwzględnieniem ich cichej i niezawodnej pracy. Dzięki lekkim, zazwyczaj montowanym bez dodatkowych narzędzi, plastikowym zabierakom dla różnych średnic rur został mocno zredukowany dodatkowy możliwy hałas. Mocne silniki Nasze silniki są prawdziwymi sportowcami mocne i wytrzymałe przez tysiące cykli. Optymalna praca wirnika w napędzie 230V jest kolejnym kryterium jakościowym w doborze odpowiedniego silnika do naszych napędów. Doskonały serwis Nasi wykwalifikowani pracownicy są zawsze chętni do współpracy i niestrudzenie pomagają w rozwiązaniu wszelkich problemów, które mogą się pojawić w Waszych projektach. Ostatecznym celem każdego projektu jest przecież sprzedaż. W celu wsparcia procesu sprzedaży oferujemy kompleksową pomoc marketingową. Nasze środowisko duża odpowiedzialność Czy wiesz, że dzięki automatyzacji osłon przeciwsłonecznych w całej Europie można by ograniczyć emisję dwutlenku węgla (CO2) o około 111 milionów ton (badania belgijskiego instytutu Physibel w Maldegem)? Dzięki inteligentnemu wykorzystaniu naszych napędów i sterowań możesz aktywnie przyczynić się do wykorzystania tego potencjału, a przy okazji pozwolić poczynić realne oszczędności kosztów utrzymania. Taki miły uboczny skutek podnosisz komfort życia i mieszkania swoich klientów! 4

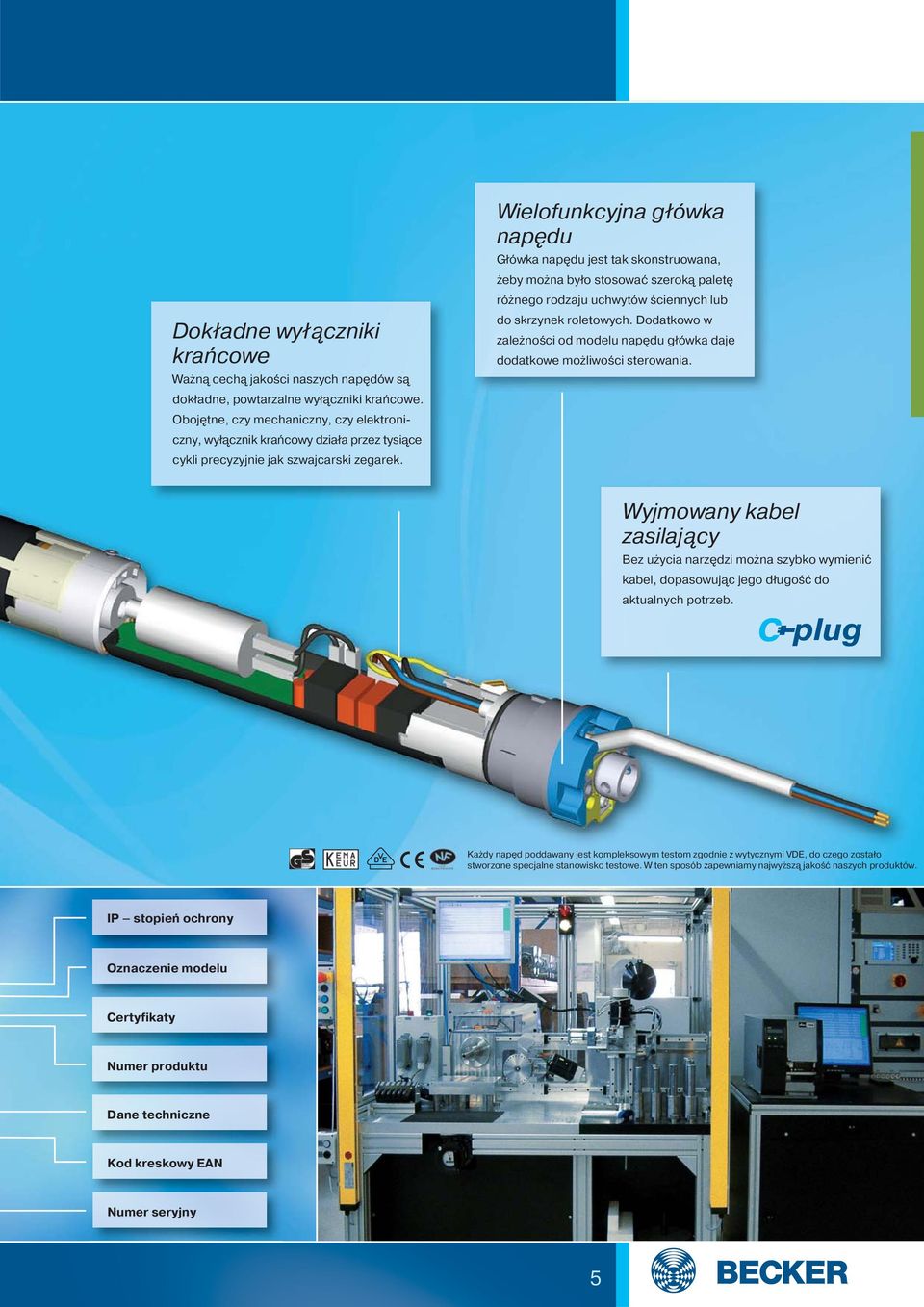

7 Dokładne wyłączniki krańcowe Ważną cechą jakości naszych napędów są dokładne, powtarzalne wyłączniki krańcowe. Obojętne, czy mechaniczny, czy elektroniczny, wyłącznik krańcowy działa przez tysiące cykli precyzyjnie jak szwajcarski zegarek. Wielofunkcyjna główka napędu Główka napędu jest tak skonstruowana, żeby można było stosować szeroką paletę różnego rodzaju uchwytów ściennych lub do skrzynek roletowych. Dodatkowo w zależności od modelu napędu główka daje dodatkowe możliwości sterowania. Wyjmowany kabel zasilający Bez użycia narzędzi można szybko wymienić kabel, dopasowując jego długość do aktualnych potrzeb. Każdy napęd poddawany jest kompleksowym testom zgodnie z wytycznymi VDE, do czego zostało stworzone specjalne stanowisko testowe. W ten sposób zapewniamy najwyższą jakość naszych produktów. IP stopień ochrony Oznaczenie modelu Certyfikaty Numer produktu Dane techniczne Kod kreskowy EAN Numer seryjny 5

8 Informacje dla instalatora Napęd odpowiedni do każdego zastosowania Przy zastosowaniu stałych ograniczników na górze napęd elektroniczny rozpozna górne położenie krańcowe automatycznie. W zależności od typu napędu i zastosowanych wieszaków (tradycyjne lub wieszaki-blokady) napędy elektroniczne same potrafią rozpoznać górne położenie krańcowe. W przypadku rolet bez stałych ograniczników na dole i/lub na górze, można zaprogramować położenia krańcowe w dowolnie wybranym punkcie. W zależności od typu napędu w prosty i wygodny sposób można je ustawić za pomocą przełączników na główce napędu, przy pomocy kabla montażowego lub pilota. E 868,3 MHz Elektroniczne krańcówki wbudowany odbiornik radiowy Do zaprogramowania nadajników potrzeba jedynie dwóch prostych i szybkich kroków. Zmiana kierunku obrotów napędu (odpowiednie przyporządkowanie do przycisków na pilocie) wymaga jedynie przesunięcia małego przełącznika na główce napędu. Pilot główny i dodatkowe: Jako pilot główny rozumiemy pierwszy zaprogramowany w napędzie nadajnik. W przeciwieństwie do pozostałych, pilot główny umożliwia m. in. ustawienie położeń krańcowych oraz programowanie i kasowanie dalszych nadajników. Pilotem głównym może być dowolny nadajnik z oddzielnymi przyciskami góra, dół, stop. Pilot główny 15 dalszych pilotów Automatyczne rozpoznanie zastosowania wieszaków-blokad Napędy roletowe z tą funkcją ( + ) rozpoznają automatycznie, czy pancerz połączony jest z rurą tradycyjnymi wieszakami, czy wieszakamiblokadami. Dzięki zwiększeniu siły nacisku w dolnym położeniu krańcowym, zostaje zdecydowanie utrudnione niepowołane podniesienie pancerza. Nie potrzeba żadnych dalszych czasochłonnych regulacji napędu, ponieważ ta funkcja działa dyskretnie w tle od momentu instalacji. 3x Inteligentny system zarządzania pracą napędu W napędach posiadających tę funkcję w celu zaprogramowania położeń krańcowych wystarczy jedynie trzykrotnie ustawić roletę w górnym i dolnym położeniu krańcowym. W przypadku zablokowania pancerza podczas programowania usuwamy blokadę i dalej kontynuujemy proces programowania. Dzięki temu oszczędzamy czas, ponieważ błędna pozycja nie zostaje zapamiętana. 6

9 Budowa sterowań pojedynczych, grupowych i centralnych Budowa sterowań pojedynczych, grupowych i centralnych przy zastosowaniu pilota wielokanałowego pojedynczy y główny grupowy centralny Dynamiczne dopasowanie momentu obrotowego Podczas użytkowania rolety stopniowo swoje parametry pod wpływem np.: zmiany sztywności przez zmianę parametrów materiału zużycia łożysk zabrudzeń, kurzu Wskaźnik statusu położeń krańcowych (WSPK) W zależności od typu napędu, jego krótkie zatrzymanie podczas ruchu w dół lub w górę informuje nas o braku zaprogramowania położenia krańcowego dla danego kierunku przesuwu. Ta optyczna informacja bardzo ułatwia proces instalacji. Napędy z elektronicznymi wyłącznikami krańcowymi dopasowują automatycznie siłę pracy uwzględniając powyższe zmiany. To chroni elementy i wydłuża ich żywotność. 7

10 Dobre dla klienta argumenty do osiągnięcia sukcesu w Rozpoznawanie przeszkód (przy zamykaniu) Roleta zamyka się, a na parapecie znajduje się np. doniczka z kwiatkiem. Napęd z funkcją rozpoznawania przeszkód zatrzyma się automatycznie, żeby nie dopuścić do uszkodzenia rolety. Przeszkodę można usunąć, a następnie normalnie zamknąć roletę. Precyzyjne rozpoznawanie przeszkód (przy zamykaniu) Napędy z tą funkcją zatrzymują się automatycznie po napotkaniu przeszkody, niezależnie od tego w którym położeniu znajduje się pancerz. Czas reakcji od momentu najechania na przeszkodę do zatrzymania się jest teraz jeszcze krótszy. W przypadku niektórych typów napędów (np. PROF+) pancerz automatycznie nieznacznie się uniesie, aby ułatwić usunięcie przeszkody. Nie chcesz montować wieszaków-blokad w roletach? Żaden problem, precyzyjne rozpoznawanie przeszkód działa również w połączeniu z tradycyjnymi wieszakami. Zabezpieczenie przed przymarznięciem (u góry) Podczas dużych mrozów dolna listwa może w górnym położeniu przymarznąć do skrzynki roletowej. Napędy z tą funkcją, którą można w każdej chwili aktywować, zatrzymują się kilka milimetrów przed górnym położeniem krańcowym. Dzięki cyklicznej, automatycznej kontroli górnego położenia, odstęp ten zawsze będzie jednakowy, również w przypadku zmian długości pancerza, np. z powodu zmian temperatury. To gwarantuje nam wieloletnie, delikatne i bezproblemowe działanie całej rolety nawet podczas dwucyfrowych mrozów. Blokowanie przy otwieraniu rolety Słyszałeś o tym? Zimą, w nocy występują duże opady, co blokuje prowadnice lub powoduje przymarznięcie listwy dolnej do parapetu. Nie jest to problemem dla inteligentnych napędów z tą funkcją. Wyłączają się one automatycznie w przypadku zablokowania w celu ograniczenia szkód w rolecie. W zależności od typu napęd nie tylko się zatrzymuje, ale może również nieznacznie się cofnąć, zmniejszając napięcie pancerza. 8

11 rozmowie handlowej Większe bezpieczeństwo dzięki wykorzystaniu wieszaków-blokad Dzięki tej funkcji napędy zwiększają siłę nacisku pancerza na parapet po wykryciu zastosowania wieszaków-blokad w rolecie. Przez to próba włamania, poprzez podważenie pancerza jest dodatkowo utrudniona. Jest to zdecydowany plus na rzecz bezpieczeństwa, szczególnie w ciemniejszych porach roku. Przez dodatkowy nacisk na pancerz zamknięta roleta jest zdecydowanie sztywniejsza. Stukanie pancerza w wyniku podmuchów wiatru jest słyszalnie mniejsze. Jest to oczywista zaleta dla mieszkańców domu. E 868,3 MHz Napędy roletowe z wbudowanym odbiornikiem radiowym Produkty radiowe oferują maksimum komfortu i uniwersalności: Ustalasz indywidualnie dwa ulubione położenia swoich rolet: po prostu naciśnij równocześnie przyciski góra i stop dla pierwszej pozycji i/lub dół i stop dla drugiej, gotowe! Przez podwójne naciśnięcie przycisku góra lub dół w prosty sposób możemy roletę ustawić w żądanej pozycji. TC4410 II pilot, który może indywidualnie sterować dowolną roletą! Każdy z 10 kanałów może zostać przyporządkowany do pojedynczej rolety lub grupy rolet. Każdy kanał może zostać inaczej ustawiony... pozwól sobie na realizację swoich wszystkich pomysłów twórz własne scenariusze sterowania roletami. Programowanie czasu otwierania/zamykania ze sterownikiem z wbudowanym zegarem 24-godzinnym nie ma nic prostszego! Naciśnij przycisk góra lub dół przez 5 sekund w pilocie typu MC czas został zaprogramowany. W przypadku zmiany baterii żadne ustawienie nie zostanie utracone, ponieważ pilot posiada podtrzymanie pamięci. 9

12 Dobre dla klienta argumenty do osiągnięcia sukcesu w PORÓWNANIE KOSZTÓW Tylko sterowania indywidualne Różnice w cenie napędów ze sterowaniami Sterowanie indywidualne i grupowe Różnice w cenie napędów ze sterowaniami W jaki sposób droższy może być jednak korzystniejszy Różnice w cenie poszczególnych napędów Różnice w cenie poszczególnych napędów Napęd z wbudowanym odbiornikiem radiowym PROF+ Napęd elektroniczny PR+ Napęd mechaniczny M E 868,3 MHz Napędy roletowe z wbudowanym odbiornikiem radiowym Produkty radiowe wydają się w pierwszej chwili droższe, jednak po bliższym zapoznaniu się z sytuacją, poznaniu wymagań i założeń projektowych, może być korzystniejszy, ponieważ: nie trzeba kłaść dodatkowych kablii przyporządkowanie nadajnika do odbiornika jest dziecinnie proste i wymaga jedynie dwóch kroków do urządzenia można zaprogramować do 16 nadajników o różnych funkcjach i zastosowaniach dodatkowe czujniki mogą zostać dołączone w późniejszym okresie, oczywiście drogą radiową Z produktami radiowymi kupujesz maksimum komfortu i elastyczności: Ustalasz indywidualnie dwa ulubione położenia swoich rolet: po prostu naciśnij równocześnie przyciski góra i stop dla pierwszej pozycji i/lub dół i stop dla drugiej, gotowe! Przez podwójne naciśnięcie przycisku góra lub dół w prosty sposób możemy roletę ustawić w żądanej pozycji. Programowanie czasu otwierania/zamykania ze sterownikiem z wbudowanym zegarem 24-godzinnym nie ma prostszej rzeczy! Naciśnij przycisk góra lub dół przez 5 sekund w pilocie typu MC czas został zaprogramowany. W przypadku zmiany baterii żadne ustawienie nie zostanie utracone, ponieważ pilot posiada podtrzymanie pamięci. zmiana lub rozbudowa ze sterowania pojedynczego na grupowe lub centralne jest możliwa w każdej chwili 10

13 rozmowie handlowej Zmniejszenie prędkości przed górną krańcówką Pancerz wiszący swobodnie ze skrzynki roletowej może (podobno) przy całkowicie otwartej rolecie stukać w prowadnice od silniejszych podmuchów wiatru. Aby uniknąć tego hałasu, przy jednoczesnej ochronie przed odkształceniem skrzynki i pancerza, napęd naciąga pancerz w górnej pozycji, jednak w końcowej fazie ruchu robi to bardzo delikatnie. Bezszelestny komfort przy maksymalnej żywotności Twoich rolet. Precyzyjne rozpoznawanie przeszkód z cofnięciem pancerza Przy najechaniu na przeszkodę (np. doniczkę) silnik zatrzymuje się i automatycznie, nieznacznie cofa. Unikamy w ten sposób zniszczeń pancerza. Brak zagrożeń dla zdrowia Istnieje kilka zastrzeżeń co do zastosowania urządzeń radiowych. W szczególności ważny jest wpływ na zdrowie. Rozważmy kilka faktów: Zobaczmy jak niewielkiej mocy fale radiowe nadajników Becker wpływają na organizm człowieka w porównaniu do przedmiotów codziennego użytku jakim jest np. telefon komórkowy: Produkty firmy Becker-Antriebe emitują sygnał radiowy jedynie przez kilka milisekund w momencie użycia, a nie jak telefon przez cały czas. Maksymalna siła pilota to tylko 10mW (średnio około 4 mw). Moc sygnału radiowego emitowanego przez telefon może osiągnąć nawet 2000 mw. Nadajniki Becker trzymamy w ręce lub wiszą na ścianie, głowa otrzymuje maksymalne promieniowanie około 0,025 mw, przy telefonie komórkowym stale od 100 do 2000 mw, w zależności od zasięgu sieci. BECKER-Antriebe 868,3 MHz Wysyła sygnał radiowy tylko w momencie obsługi (milisekundy) Maksymalna moc nadajnika 10 mw, średnio 4 mw Trzymamy go w ręce lub montujemy na ścianie, tzn. nie bezpośrednio przy ciele. Głowa otrzymuje maksymalną dawkę promieniowania 0,025 mw Telefon komórkowy Emituje fale nieprzerwanie Maksymalna moc 2000 mw Trzymamy przy uchu, tzn. głowa podczas rozmowy stale narażona jest na promieniowanie o mocy od 100 do maksymalnie 2000 mw (zależnie od zasięgu sieci) 11

14 Przegląd funkcji napędów Mechaniczne wyłączniki krańcowe M HK G GHK Typ (średnica obudowy) w mm P (Ø 35) R (Ø 45) L (Ø 58) R (Ø 45) L (Ø 58) L (Ø 58) L (Ø 58) Moment znamionowy (Nm) Prędkość obrotowa Wyjmowany kabel zasilający Certyfikaty VDE/ NF/ KEMA Prąd stały Ręczne awaryjne otwieranie Wieszaki Wieszaki-blokady Programowanie położeń krańcowych Na główce silnika Kablem montażowym Pilotem Ogranicznik na górze do ogranicznika na dole Ogranicznik na górze do punktu na dole Punkt na górze do ogranicznika na dole Punkt na górze do punktu na dole Inteligentny system zarządzania pracą napędu Wskaźnik statusu położeń krańcowych (WSPK) Autom. kontrola długości pancerza Zabezpieczenie przed przymarznięciem Rozpoznawanie przeszkód (przy zamykaniu) z dowolnymi wieszakami Rozpoznawanie przeszkód (przy zamykaniu) z wieszakami-blokadami Precyzyjne rozpoznawanie przeszkód z cofnięciem pancerza Zabezpieczenie przed przymarznięciem (na dole), rozpoznawanie blokady (przy otwieraniu) Zabezpieczenie przed przymarznięciem (na dole), rozpoznawanie blokady (przy otwieraniu) z cofnięciem pancerza Zmniejszenie prędkości przed górną krańcówką Dynam. dopasowanie momentu obrotowego Możliwość równoległego połączenia (bez przekaźników) 12

15 Elektroniczne krańcówki Wbudowany odbiornik radiowy RP / RP+ PR+ PR+ PRF+ PROF+ R (Ø 45) P (Ø 35) R (Ø 45) P (Ø 35) R (Ø 45) / Wyjaśnienie sposobu oznaczania napędów: Przykład: R12/17 C PROF+ typ Nm min -1 C-Plug = rodzaj wyłączników wyjmowany krańcowych kabel zasilający Rodzaje: P = rozmiar Pico 35 mm R = rozmiar Regular 45 mm L = rozmiar Large 58 mm mechaniczne wyłączniki krańcowe: M = mechaniczne wyłączniki krańcowe HK = mechaniczne wyłączniki krańcowe z możliwością awaryjnego otwierania Elektroniczne wyłączniki krańcowe: R = rolety S = osłony przeciwsłoneczne F = zintegrowany odbiornik radiowy P = wyłączniki krańcowe punkt do punktu E = z cofnięciem w położeniu krańcowycm O = precyzyjne rozpoznawanie przeszkód + (przy R) = automatyczne rozpoznanie zastosowania wieszaków-blokad + (przy S) = zwiększona siła zamykania przy kasetach markizowych 13

16 Tabela obciążeń dla napędów: M, RP(+), PR+, PROF+ i HK Średnica rury nawojowej Wysokość rolety (m) Grubość profilu Typ Nm/obr min P5/ 16 5 / P5/ 20 5 / P5/ 30 5 / P9/ 16 9 / P13 /9 13 / / 17 R8/ / 17 R12/ / 17 R20 / / 17 R30 / / 17 R40 / / R50 / L44 /14 44 / L60 /11 60 / L80 /11 80 / L120 / / Wartości obciążeń są właściwe dla pojedynczych pancerzy. Tarcie pancerza a zostało uwzględnione. Przykład: Rura 60mm Grubość profilu 14 mm Waga pancerza 23 kg Wysokość rolety 2,20 m Zalecany typ: R12/17 Waga podana w kg 14

17

18 Przegląd sterowań radiowych Centronic Sterowania radiowe Centronic EC311 EC315 EC541-II EC545-II EC5410-II MC511 MC441-II TC445-II TC4410-II TC511 SC431-II Zastosowanie Rolety Wewnętrzne osłony przeciwsłoneczne 1 Oświetlenie (z VC180, 220 lub 420) Funkcje Natynkowy Podtynkowy Z wtyczką Montaż na szybie (przylepiec) Wyświetlacz Oddzielne przyciski góra/stop/dół Nadajnik 1-kanałowy Nadajnik 5-kanałowy Nadajnik 10-kanałowy Odbiornik/sterownik Czujnik (nadajnik) Tryb ręczny/automatyczny Sterowanie pojedyncze Sterowanie grupowe Sterowanie centralne Precyzyjne sterowanie żaluzjami Pozycja pośrednia Pozycja do wietrzenia Zegar 24-godzinny Data/czas Automatyczna zmiana czasu letni/zimowy Funkcja urlopowa Funkcja Astro Czasy zamykania/otwierania Blokada czasu zamykania/otwierania Zaciemnianie Regulacja nasłonecznienia Wejście dla wyłącznika Czujnik zbicia szyby Obsługiwane odbiorniki VC180 VC220 VC320 VC410 VC420 VC520 UCR520 Obsługiwane napędy Napędy PRF+ Napędy PROF+ 1 np. rolety, żaluzje 16

19 Sterowania radiowe Centronic VC180 VC220 VC320 VC410 VC420 VC421 VC520 UCR520 Zastosowanie Rolety Wewnętrzne osłony przeciwsłoneczne 1 Oświetlenie Funkcje Natynkowy Podtynkowy Z wtyczką Oddzielne przyciski góra/stop/dół Nadajnik 1-kanałowy Nadajnik 5-kanałowy Odbiornik/sterownik Czujnik (nadajnik) Tryb ręczny/automatyczny Sterowanie pojedyncze Sterowanie grupowe Sterowanie centralne Precyzyjne sterowanie żaluzjami Pozycja pośrednia Pozycja do wietrzenia Zegar 24-godzinny Data/czas Automatyczna zmiana czasu letni/zimowy Funkcja urlopowa Funkcja Astro Czasy zamykania/otwierania Blokada czasu zamykania/otwierania Zaciemnianie Regulacja nasłonecznienia Tryb zimowy Wejście dla wyłącznika Czujnik zbicia szyby Obsługiwane odbiorniki VC180 VC220 VC320 VC410 VC420 VC520 UCR520 Obsługiwane napędy Napędy PRF+ Napędy PROF+ Napędy M-, HK-, RP-, PR+ 17

20 Przegląd sterowań Centornic rozwiązania przewodowe Sterowania przewodowe Centronic EC41 EC42 EC52 UC42 UC45 UC52 MC42 TC42 TC52 SC43 Zastosowanie Rolety Wewnętrzne osłony przeciwsłoneczne 1 Funkcje Natynkowy Podtynkowy Montaż na szynie montażowej Montaż na szybie (przylepiec) Wyświetlacz Oddzielne przyciski góra/stop/dół Z podtrzymaniem/bez podtrzymania Czujnik Tryb ręczny/automatyczny Sterowanie pojedyncze Sterowanie grupowe/centralne Precyzyjne sterowanie żaluzjami Pozycja pośrednia Pozycja do wietrzenia Zegar 24-godzinny Data/czas Automatyczna zmiana czasu letni/zimowy Funkcja urlopowa Funkcja Astro Czasy zamykania/otwierania Blokada czasu zamykania/otwierania Zaciemnianie Regulacja nasłonecznienia Obsługiwane czujniki SC43 Obsługiwane napędy Napędy M Napędy PR Napędy RP Napędy HK Napędy G 1 np. rolety, żaluzje 18

21 19

22 Jaki sposób sterowania jest najodpowiedniejszy? Rozwiązania radiowe Automatyzacja rolet przy pomocy produktów radiowych firmy Becker to idealne rozwiązanie do remontowanych obiektów. Dużą zaletą jest oszczędność wynikająca z braku konieczności wykonywania okablowania łączącego napęd ze sterowaniem. W tym rozwiązaniu wystarczy jedynie podłączenie zasilania do napędów roletowych. Szyfrowane połączenie radiowe w systemach Becker charakteryzuje się dużym zasięgiem i odpornością na zakłócenia. W ofercie mamy sterowania od pojedynczego, przez grupowe i centralne, aż do 10-kanałowego sterowania zegarowego. Wszystko w celu reali- zacji wszelkich pomysłów i potrzeb. Produkty Centronic EasyControl EC311 Centronic MemoryControl MC441-II Strona Centronic TimeControl TC4410-II 36 Rozwiązania w systemie BUS-KNX Napędy roletowe SMI firmy Becker możemy w łatwy sposób zintegrować z systemami BUS-KNX. Standard Motor Interface (SMI) jest technologią umożliwiającą komunikację napędów ze sterowaniami. Daje to niespotykane dotąd możliwości w sterowaniu roletami, tworząc systemy inteligentnego domu. Można np. zobaczyć aktualną pozycję pancerza w rolecie na różnych graficznych wyświetlaczach w domu lub też na telefonie komórkowym z dostępem do internetu. Można również zmieniać jego położenie za pomocą ekranu dotykowego w Twoim telefonie. Science fiction? Nie to rzeczywistość do zrealizowania z firmą Becker! Produkty Adapter KNX-SMI Napędy SMI Te produkty znajdziesz w naszym katalogu SMI. 20

23 Rozwiązania przewodowe W zakresie automatyzacji rolet oferujemy wszelkie dostępne rozwiązania. W systemie przewodowym proponujemy szeroki wybór napędów i sterowników. Od korzystnych cenowo rozwiązań ze wszystkimi najważniejszymi funkcjami, aż po zaawansowane projekty, które zaspokoją potrzeby najbardziej wymagających klientów. W przypadku zainstalowania okablowania, rozbudowa systemu jest możliwa również w późniejszym okresie, bez konieczności wykonywania prac budowlanych. Jest to idealne rozwiązanie do nowobudowanych obiektów. Produkty Centronic EasyControl EC52 Centronic MemoControl MC42 Strona Centronic TimeControl TC52 z SensorControl SC43 60 Zastosowanie napędów w bramach W szczególności nasze napędy mechaniczne typu M lub HK (z awaryjnym otwieraniem) są idealne do zamontowania w bramach garażowych. Jednak dopiero dzięki połączeniu z inteligentnym sterowaniem Beck-O-Tronic 4 lub 5 brama garażowa spełnia normy bezpieczeństwa. Napędy posiadają wszelkie certyfikaty i czynią życie nie tylko bardziej komfortowym, ale również bezpiecznym. Wracając samochodem do domu, naciskasz przycisk pilota i brama otwiera się, a światło zapala komfort, do którego łatwo się przyzwyczajamy. Produkty Strona Sterowania Beck-O-Tronic 4 i 5 Napędy z mechanicznymi wyłącznikami krańcowymi seria M 48 Napędy z awaryjnym otwieraniem seria HK 94 21

24 Wyjmowany kabel zasilający NOWOŚĆ! jedna strona przeznaczona do montażu druga strona przeznaczona do demontażu bezpieczne blokowanie i odblokowywanie nie wypadnie z ręki zaciśnięty na przewodzie do napędów o średnicy 45 i 58 mm Przyrząd Numer produktu Dostępne typy kabli Wyjmowany kabel zasilający Długość (m) Numer produktu biały z zabezpieczonymi końcówkami biały z zabezpieczonymi końcówkami 2 (standard) biały z zabezpieczonymi końcówkami biały z zabezpieczonymi końcówkami biały z zabezpieczonymi końcówkami biały z wtyczką Hirschmann (typ STAS 3N) z zaczepem 0, biały z wtyczką Hirschmann (typ STAS 3N) z zaczepem 0, biały z wtyczką Hirschmann (typ STAS 3N) z zaczepem

25 Pozostałe funkcje Optymalizacja zapasów magazynowych dzięki możliwości dopasowania długości kabla bezpośrednio na miejscu montażu Brak śrub, dzięki czemu możemy łatwo montować/demontować kabel Główka silnika może zostać zakryta Klasa ochronna IP44 Dostępny w sprzedaży śrubokręt z małą rączką pozwala na wymianę kabla w napędzie Biały kolor pozwala na montaż kabla w dyskretny sposób nawet w widocznych miejscach Odporny na promieniowanie UV Możliwość demontażu kabla w zamontowanej rolecie w celu wymiany silnika (zależnie od sytuacji) Montaż przy pomocy śrubokręta Montaż kabla przy pomocy C-plug strona do montażu klik śrubokręt z małą rączką wypustka zatrzasku zapadka zatrzasku C-plug-Tool Demontaż przy pomocy śrubokręta Demontaż kabla przy pomocy C-plug strona do demontażu

26 24

27 Napędy z wbudowanym odbiornikiem radiowym Napędy roletowe P5/16PRF+ P9/16PRF+ 26 R8/17C PROF+ R40/17C PROF+ 28 Nadajniki Centronic EC EC MC TC EC142-II 32 EC541-II 32 EC545-II 34 EC5410-II 34 MC441-II 36 TC445-II 36 TC4410-II 36 VC SC431-II 38 Odbiorniki radiowe Centronic UCR VC VC VC VC VC VC Akcesoria mechaniczne 62 25

28 Napęd roletowy z wbudowanym odbiornikiem radiowym do P5/16PRF+ P9/16PRF+ ZALETY! Proste programowanie krańcówek z ogranicznikiem lub bez. FUNKCJE ZAAWANSOWANE! Rozpoznawanie przeszkód przy zamykaniu w przypadku zastosowania wieszaków-blokad. Dane techniczne Typ Numer artykułu z łącznikiem mini Numer artykułu bez łącznika Moment znamionowy (Nm) Prędkość obrotowa (min -1 ) Strefa wyłącznika krańcowego Pobór prądu (A) Moc przyłączeniowa (W) Długość kabla (m) P5/16PRF , P5/20PRF , P9/16PRF , Napięcie znamionowe: 230V AC/50Hz Tryb pracy: S2 4 min Stopień ochrony: IP44 Sterowania radiowe, str. 30 Zabieraki/adaptery, str. 64 Akcesoria mechaniczne, str

29 rury nawojowej od Ø 38 mm Pozostałe funkcje E 868,3 MHz Zintegrowany odbiornik radiowy kompatybilny z innymi sterowaniami Centronic Możliwość sterowania indywidualnego, grupowego lub centralnego (do 16 nadajników) Rozpoznawanie blokady przy otwieraniu (zabezpieczenie przed przymarznięciem) Dwie pozycje pośrednie Automatyczne dopasowanie długości pancerza Zwiększone zabezpieczenie przed podniesieniem przez automatyczny docisk silnika Zmniejszenie prędkości przed górną krańcówką Główka silnika może zostać zakryta l2 * l1 Przykładowe sterowania radiowe Centronic do serii PRF+ Wymiary b* l 1 l 2 c d Centronic EasyControl EC315 Nadajnik naścienny 5-kanałowy Centronic EasyControl EC545-II Pilot 5-kanałowy * Szerokość zabieraka S40 ( ) strona 64, przy wyborze innego zabieraka zmieni się wymiar l 2 Centronic TimeControl TC445-II Pilot zegarowy 5-kanałowy 27

30 Napęd roletowy z wbudowanym odbiornikiem radiowym do R8/17C PROF+ R40/17C PROF+ ZALETY! Automatyczne programowanie krańcówek przy zastosowaniu tradycyjnych wieszaków lub wieszaków-blokad. FUNKCJE ZAAWANSOWANE! Precyzyjne rozpoznawanie przeszkód podczas zamykania rolety z cofnięciem pancerza w przy zastosowaniu dowolnych wieszaków. Dane techniczne Typ Numer artykułu Moment znamionowy (Nm) Prędkość obrotowa (min -1 ) Strefa wyłącznika krańcowego Pobór prądu (A) Moc przyłączeniowa (W) Długość kabla (m) R8/17C PROF , R12/17C PROF , R20/17C PROF , R30/17C PROF , R40/17C PROF , Napięcie znamionowe: 230V AC/50Hz Tryb pracy: S2 4 min Stopień ochrony: IP44 Sterowania radiowe, str. 30 Zabieraki/adaptery, str. 63 Akcesoria mechaniczne, str

31 rury nawojowej od Ø 50 mm Pozostałe funkcje E 868,3 MHz Zintegrowany odbiornik radiowy kompatybilny z innymi sterowaniami Centronic Proste programowanie krańcówek z ogranicznikiem lub bez. Zmniejszenie prędkości przed górną krańcówką Dynamiczne dopasowanie momentu obrotowego 3x Inteligentny system zarządzania pracą napędu umożliwiający korekty krańcówek Dwie pozycje pośrednie WSPK-wskaźnik statusu położeń krańcowych Główka silnika może zostać zakryta Rozpoznawanie blokady przy otwieraniu (zabezpieczenie przed przymarznięciem) Możliwość sterowania indywidualnego, grupowego lub centralnego (do 16 nadajników) Zabezpieczenie przed zamarznięciem (u góry) oraz automatyczne dopasowanie długości pancerza Zwiększone zabezpieczenie przed podniesieniem przez automatyczny docisk silnika Automatyczne dopasowanie długości pancerza l2 * l1 Przykładowe sterowania radiowe Centronic do serii PROF+ Wymiary Centronic TimeControl TC511 Nadajnik zegarowy naścienny b* l 1 l 2 c d Centronic TimeControl TC4410-II Pilot zegarowy 10-kanałowy * Szerokość zabieraka O-S60 ( ) strona 70, przy wyborze innego zabieraka zmieni się wymiar l 2 Ø 37,5 8kt SW56, , Zabierak dedykowany do silnika PROF zobacz na str

32 Nadajniki Centronic EasyControl EC311 Nadajnik naścienny 1-kanałowy Funkcje Możliwość zaprogramowania dwóch dowolnych pozycji pośrednich Prosty montaż naścienny Sterowanie pojedyncze lub centralne Dane techniczne Kolor śnieżnobiały Napięcie znamionowe 3 V DC Typ baterii CR 2032 Stopień ochrony IP 20 Dopuszczalna temperatura otoczenia -10 do +55 C Częstotliwość sygnału radiowego 868,3 MHz Sposób montażu natynkowy Nr prod EasyControl EC315 Nadajnik naścienny 5-kanałowy Funkcje 5 kanałów ze wskaźnikiem LED Możliwość zaprogramowania dwóch dowolnych pozycji pośrednich Prosty montaż naścienny Sterowanie pojedyncze, grupowe lub centralne Dane techniczne Kolor śnieżnobiały Napięcie znamionowe 3 V DC Typ baterii CR 2430 Stopień ochrony IP 20 Dopuszczalna temperatura otoczenia -10 do +55 C Częstotliwość sygnału radiowego 868,3 MHz Sposób montażu natynkowy Nr prod MemoControl MC511 Nadajnik naścienny z zegarem 24-godz. Funkcje Proste programowanie czasów zamykania i otwierania (z codziennym powtarzaniem) Podtrzymanie pamięci przy zmianie baterii Przełącznik zmiany trybu ręcznego na automatyczny Możliwość zaprogramowania dwóch dowolnych pozycji pośrednich Sterowanie pojedyncze lub centralne Dane techniczne Kolor śnieżnobiały Napięcie znamionowe 3 V DC Typ baterii CR2032 Stopień ochrony IP 20 Dopuszczalna temperatura otoczenia -10 do +55 C Częstotliwość sygnału radiowego 868,3 MHz Sposób montażu natynkowy Nr prod TimeControl TC511 Nadajnik zegarowy naścienny Funkcje Program tygodniowy, dni roboczych lub dzienny Funkcje astronomiczne nie wymagają oddzielnego programowania czasów otwierania/zamykania Program urlopowy oraz automatyczna zmiana czasu zimowego/letniego Możliwość zaprogramowania dwóch dowolnych pozycji pośrednich Możliwość podłączenia czujnika światła SC43 Sterowanie pojedyncze lub centralne Wstępnie zaprogramowane: data, godzina i czasy zamykania/otwierania Dane techniczne Kolor śnieżnobiały Napięcie znamionowe 3 V DC Typ baterii LR03 (AAA) Stopień ochrony IP 20 Dopuszczalna temperatura otoczenia -10 do +55 C Częstotliwość sygnału radiowego 868,3 MHz Sposób montażu natynkowy Nr prod

33 Wymiary Zasady i przykłady podłączenia Napęd radiowy Napęd rurowy Odbiornik radiowy 85,5 mm 22 mm EC311 EC311 Wymiary Zasady i przykłady podłączenia Napęd radiowy Napęd rurowy Odbiornik radiowy 85,5 mm 22 mm EC315 Wymiary Zasady i przykłady podłączenia Napęd radiowy Napęd rurowy Odbiornik radiowy MC511 MC511 85,5 mm 22 mm Wymiary Zasady i przykłady podłączenia Napęd radiowy Napęd rurowy Odbiornik radiowy 54 mm 54 mm TC511 SC43 TC511 SC43 85,5 mm 28,2 mm 31

34 Nadajniki Centronic Funkcje 2 kanały z wy wietlaczem LED Mo liwo zaprogramowania dwóch dowolnych pozycji po rednich Sterowanie pojedyncze, grupowe lub centralne Metalowe kółko do zawieszenia kluczy Dane techniczne Kolor czarny Napięcie znamionowe 3 V DC Typ baterii CR2032 Stopień ochrony IP 20 Dopuszczalna temperatura otoczenia -10 do +55 C Częstotliwość sygnału radiowego 868,3 MHz Nr prod EasyControl EC142-II Pilot 2-kanałowy Funkcje Możliwość zaprogramowania dwóch dowolnych pozycji pośrednich Uchwyt ścienny, możliwość opisu pilota (z tyłu) Sterowanie pojedyncze lub centralne Dane techniczne Kolor biały/czarny Napięcie znamionowe 3 V DC Typ baterii CR2430 Stopień ochrony IP 20 Dopuszczalna temperatura otoczenia -10 do +55 C Częstotliwość sygnału radiowego 868,3 MHz EasyControl EC541-II Pilot 1-kanałowy Nr prod. biały Nr prod. czarny Funkcje Możliwość zaprogramowania dwóch dowolnych pozycji pośrednich Uchwyt ścienny, możliwość opisu pilota (z tyłu) Sterowanie pojedyncze lub centralne Dane techniczne Kolor czerwony/niebieski Napięcie znamionowe 3 V DC Typ baterii CR2430 Stopień ochrony IP 20 Dopuszczalna temperatura otoczenia -10 do +55 C Częstotliwość sygnału radiowego 868,3 MHz EasyControl EC541-II Pilot 1-kanałowy Nr prod. czerwony Nr prod. niebieski

35 Wymiary Zasady i przykłady podłączenia Napęd radiowy Napęd rurowy Odbiornik radiowy 63,5 mm 81,5 mm 34,5 mm 11 mm EC142-II Wymiary Zasady i przykłady podłączenia Napęd radiowy Napęd rurowy Odbiornik radiowy 123 mm 39 mm 21 mm EC541-II EC541-II Wymiary Zasady i przykłady podłączenia Napęd radiowy Napęd rurowy Odbiornik radiowy 123 mm EC541-II EC541-II 39 mm 21 mm 33

36 Nadajniki Centronic Funkcje 5 kanałów ze wskaźnikiem LED Możliwość zaprogramowania dwóch dowolnych pozycji pośrednich Uchwyt ścienny, możliwość opisu pilota (z tyłu) Sterowanie pojedyncze, grupowe lub centralne Dane techniczne Kolor biały/czarny Napięcie znamionowe 3 V DC Typ baterii CR2430 Stopień ochrony IP 20 Dopuszczalna temperatura otoczenia -10 do +55 C Częstotliwość sygnału radiowego 868,3 MHz EasyControl EC545-II Pilot 5-kanałowy Nr prod. biały Nr prod. czarny Funkcje 5 kanałów ze wskaźnikiem LED Możliwość zaprogramowania dwóch dowolnych pozycji pośrednich Uchwyt ścienny, możliwość opisu pilota (z tyłu) Sterowanie pojedyncze, grupowe lub centralne Dane techniczne Kolor czerwony/niebieski Napięcie znamionowe 3 V DC Typ baterii CR2430 Stopień ochrony IP 20 Dopuszczalna temperatura otoczenia -10 do +55 C Częstotliwość sygnału radiowego 868,3 MHz EasyControl EC545-II Pilot 5-kanałowy Nr prod. czerwony Nr prod. niebieski Funkcje Czytelny opis 10 kanałów dzięki trójkolorowym diodom LED Możliwość zaprogramowania dwóch dowolnych pozycji pośrednich Uchwyt ścienny, możliwość opisu pilota (z tyłu) Sterowanie pojedyncze, grupowe lub centralne Dane techniczne Kolor biały/czarny Napięcie znamionowe 3 V DC Typ baterii CR2430 Stopień ochrony IP 20 Dopuszczalna temperatura otoczenia -10 do +55 C Częstotliwość sygnału radiowego 868,3 MHz EasyControl EC5410-II Pilot 10-kanałowy Art.-Nr. biały Art.-Nr. czarny

37 Wymiary Zasady i przykłady podłączenia Napęd radiowy Napęd rurowy Odbiornik radiowy 123 mm 39 mm 21 mm EC545-II Wymiary Zasady i przykłady podłączenia Napęd radiowy Napęd rurowy Odbiornik radiowy 123 mm 39 mm 21 mm EC545-II Wymiary Zasady i przykłady podłączenia Napęd radiowy Napęd rurowy Odbiornik radiowy 123 mm 39 mm 21 mm EC5410-II 35

38 Nadajniki Centronic MemoControl MC441-II Pilot z zegarem 24-godz. Funkcje Nagrodzone wzornictwo Proste programowanie czasów zamykania i otwierania (z codziennym powtarzaniem) Podtrzymanie pamięci przy zmianie baterii Przełącznik zmiany trybu ręcznego na automatyczny Możliwość zaprogramowania dwóch dowolnych pozycji pośrednich Uchwyt ścienny, możliwość opisu pilota (z tyłu) Sterowanie pojedyncze lub centralne Dane techniczne Kolor biały/czarny Napięcie znamionowe 3 V DC Typ baterii CR2430 Stopień ochrony IP 20 Dopuszczalna temperatura otoczenia -10 do +55 C Częstotliwość sygnału radiowego 868,3 MHz Art.-Nr. biały Art.-Nr. czarny TimeControl TC445-II Pilot zegarowy 5-kanałowy Funkcje Wstępnie zaprogramowane: data, godzina i czasy zamykania/otwierania Układ blokowy (pn-pt, sb-nd) Przełącznik zmiany trybu ręcznego na automatyczny Funkcje wieczorne astro nie wymagają oddzielnego programowania czasów otwierania/zamykania Program urlopowy oraz automatyczna zmiana czasu zimowego/letniego Możliwość zaprogramowania dwóch dowolnych pozycji pośrednich Uchwyt ścienny, możliwość opisu pilota (z tyłu) Sterowanie pojedyncze, grupowe lub centralne Dane techniczne Kolor biały/czarny Napięcie znamionowe 3 V DC Typ baterii LR03 (AAA) Stopień ochrony IP 20 Dopuszczalna temperatura otoczenia -10 do +55 C Częstotliwość sygnału radiowego 868,3 MHz Art.-Nr. biały Art.-Nr. czarny Funkcje Jak TC445-II, z następującymi zmianami: 10 indywidualnie programowanych kanałów dla 10 oddzielnych odbiorników lub 10 grup przełącznik do łatwej aktywacji/ deaktywacji automatyki dla pojedynczego kanału lub wszystkich równocześnie TimeControl TC4410-II Pilot zegarowy 10-kanałowy Dane techniczne Kolor biały/czarny Napięcie znamionowe 3 V DC Typ baterii LR03 (AAA) Stopień ochrony IP 20 Dopuszczalna temperatura otoczenia -10 do +55 C Częstotliwość sygnału radiowego 868,3 MHz Nr prod. biały Nr prod. czarny

39 Wymiary Zasady i przykłady podłączenia Napęd radiowy Napęd rurowy Odbiornik radiowy 123 mm 39 mm 21 mm MC441-II MC441-II Wymiary Zasady i przykłady podłączenia Napęd radiowy Napęd rurowy Odbiornik radiowy 182 mm TC445-II 41 mm 20 mm Wymiary Zasady i przykłady podłączenia Napęd radiowy Napęd rurowy Odbiornik radiowy 182 mm TC4410-II 41 mm 20 mm 37

40 Nadajniki Centronic VarioControl VC421 Podtynkowy nadajnik radiowy Funkcje Wejście dla sterownika przewodowego umożliwia sterowanie produktami radiowymi Becker przy pomocy innych sterowników Wejście dla przewodowych sterowań Centronic Sterowanie pojedyncze lub centralne Dane techniczne Napięcie znamionowe V AC/50-60 Hz Stopień ochrony IP 20 Klasa ochronna II Dopuszczalna temperatura otoczenia 0 do +55 C Sposób montażu podtynkowy, w puszce 58 mm Częstotliwość sygnału radiowego 868,3 MHz Nr prod Funkcje Automatyka zależna od nasłonecznienia Zintegrowany czujnik zbicia szyby Wbudowany przełącznik góra/stop/dół Wszystkie funkcje sterowania dostępne bez otwierania obudowy Łatwy montaż na szybie Dane techniczne Kolor śnieżnobiały Typ baterii CR2032 Stopień ochrony IP 20 Dopuszczalna temperatura otoczenia 0 do +55 C Częstotliwość sygnału radiowego 868,3 MHz SensorControl SC431-II Bezprzewodowy czujnik światła Nr prod

41 Wymiary Zasady i przykłady podłączenia Napęd radiowy VC421 Napęd rurowy Odbiornik radiowy 47 mm Góra/dół 49 mm 28 mm Wymiary Zasady i przykłady podłączenia Napęd radiowy Napęd rurowy Odbiornik radiowy SC431-II SC431-II 47,5 mm 13,5 mm EC545-II 39

42 Odbiorniki radiowe Centronic UnitControl UCR520 Sterowanie indywidualne z odbiornikiem Funkcje Zintegrowany odbiornik radiowy Możliwość podłączenia dodatkowego sterownika Tryb żaluzjowy: precyzyjne ustawianie pochylenia blaszek Możliwość zaprogramowania dwóch dowolnych pozycji pośrednich Przełącznik zmiany trybu ręcznego na automatyczny Sterowanie indywidualne, grupowe lub centralne Dane techniczne Napięcie znamionowe V AC/50-60 Hz Prąd zestyku 5 A/230 V przy cos = 1 Stopień ochrony IP 20 Klasa ochronna II Dopuszczalna temperatura otoczenia 0 do +55 C Sposób montażu podtynkowy, w puszce 58 mm Częstotliwość sygnału radiowego 868,3 MHz Nr prod VarioControl VC180 Gniazdo z odbiornikiem radiowym Funkcje Włączanie/wyłączanie różnych urządzeń na 230V Umożliwia obniżenie poboru prądu przez inne urządzenia w trybie stand-by Możliwość sterowania czasowego Budowa scenariuszy Obsługa do 14 nadajników Centronic Dane techniczne Kolor śnieżnobiały Napięcie znamionowe V AC/50 Hz Maksymalne obciążenie max W lub 10 A Stopień ochrony IP 20 Dopuszczalna temperatura otoczenia 0 do +55 C Częstotliwość sygnału radiowego 868,3 MHz Pobór w trybie czuwania < 1 W Nr prod VarioControl VC220 Odbiornik radiowy ze ściemniaczem Funkcje Włączanie, wyłączanie i ściemnianie światła Pojedyncze, grupowe lub centralne sterowanie oświetleniem Możliwość zaprogramowania dedykowanego pilota SWC442-II z oddzielnym przyciskiem do obsługi światła Możliwość zaprogramowania do 16 nadajników Dane techniczne Napięcie znamionowe V AC/50 Hz Prąd zestyku 400 W przy cos = 1 Stopień ochrony IP 44 Klasa ochronna II (tylko przy odpowiednim montażu) Dopuszczalna temperatura otoczenia -25 do +55 C Sposób montażu W osłonach przeciwsłonecznych Częstotliwość sygnału radiowego 868,3 MHz Nr prod VarioControl VC320 Odbiornik radiowy podtynkowy Funkcje Kompaktowa budowa, umożliwiająca montaż w skrzynce roletowej Możliwość programowania i budowania grup bez dostępu do odbiornika Programowalny czas przełączania Możliwość podłączenia czujnika światła SC431-II Możliwość zaprogramowania dwóch dowolnych pozycji pośrednich Możliwość zaprogramowania do 16 nadajników Dane techniczne Napięcie znamionowe V AC/50-60 Hz Prąd zestyku 5 A/230 V przy cos = 1 Stopień ochrony IP 42 Klasa ochronna II Dopuszczalna temperatura otoczenia -25 do +55 C Sposób montażu w skrzynce roletowej Częstotliwość sygnału radiowego 868,3 MHz Nr prod

43 Wymiary Zasady i przykłady podłączenia Napęd rurowy Napęd rurowy 54 mm 54 mm diameter UCR520 UCR520 85,5 mm 33,3 mm 21,4 mm EC545-II Wymiary Zasady i przykłady podłączenia 110 mm 60 mm 40 mm EC545-II Wymiary Zasady i przykłady podłączenia Napęd radiowy VC mm SWC861 SunWindControl SWC442-II 40 mm 30 mm Wymiary Zasady i przykłady podłączenia Napęd rurowy VC mm 105 mm 22 mm EC541-II 41

44 Odbiorniki radiowe Centronic VarioControl VC420 Odbiornik radiowy podtynkowy Funkcje Możliwość podłączenia dowolnego przełącznika Do wykorzystania jako sterowanie oświetlenia Tryb żaluzjowy: precyzyjne ustawianie pochylenia blaszek Możliwość zaprogramowania dwóch dowolnych pozycji pośrednich Możliwość zaprogramowania do 16 nadajników VarioControl VC410 Natynkowy odbiornik radiowy Nr prod Dane techniczne Napięcie znamionowe V AC/50-60 Hz Prąd zestyku 3 A/230 V przy cos = 1 Stopień ochrony IP 20 Klasa ochronna II Dopuszczalna temperatura otoczenia 0 do +55 C Sposób montażu podtynkowy, w puszce 58 mm Częstotliwość sygnału radiowego 868,3 MHz Nr prod VarioControl VC520 Odbiornik radiowy bezpotencjałowy Funkcje Styki bezpotencjałowe Wejście dla przewodowych sterowań Centronic Tryb żaluzjowy: precyzyjne ustawianie pochylenia blaszek Dwie pozycje pośrednie Możliwość zaprogramowania do 16 nadajników Dane techniczne Napięcie znamionowe V AC/50-60 Hz Prąd zestyku 3 A/230 V przy cos = 1 Stopień ochrony IP 20 Klasa ochronna II Dopuszczalna temperatura otoczenia 0 do +55 C Sposób montażu podtynkowy, w puszce 58 mm Częstotliwość sygnału radiowego 868,3 MHz Nr prod

45 Wymiary Zasady i przykłady podłączenia Napęd rurowy VC420 Wymiary Zasady i przykłady podłączenia Napęd rurowy VC mm 47 mm 49 mm 28 mm MC441-II 49 mm 28 mm MC441-II 43

46 44

47 Napędy do sterowań przewodowych Napędy roletowe P5/20C M - P13/9C M 46 R7/17M - R50/11C M 48 L44/14C M - L120/11C M 50 P5/16PR+ - P9/16PR+ 52 R8/17C PR+ - R40/17C PR+ 54 R8/17RP(+) R40/17RP 56 Sterowania przewodowe Centronic EC41 58 EC42 58 EC52 58 UC42 58 UC45 58 UC52 60 MC42 60 TC42 60 TC52 60 SC43 60 Akcesoria mechaniczne 62 45

48 Napędy roletowe z mechanicznym wyłącznikiem krańcowym P5/20C M - P13/9C M CECHY SZCZEGÓLNE! Kabel przyłączeniowy, adapter, zabierak montowany bez użycia śrub Dane techniczne Typ Numer artykułu z łącznikiem mini Numer artykułu bez łącznika Moment znamionowy (Nm) Prędkość obrotowa (min -1 ) Strefa wyłącznika krańcowego Pobór prądu (A) Moc przyłączeniowa (W) Długość kabla (m) P5/20C M , P5/30C M , P9/16C M , P13/9C M , Napięcie znamionowe: 230V AC/50Hz Tryb pracy: S2 4 min Stopień ochrony: IP44 Sterowania, str. 58 Zabieraki/adaptery, str. 64 Akcesoria mechaniczne, str
