1 Moxa Solution Day 2014 Kompleksowe rozwiązania komunikacji przemysłowej Inteligentne Systemy Transportowe Mirosław Zwierzyński Maj/20/2014

2 Agenda Wyzwania nowoczesnego transportu Integracja Ethernet oczekiwania Rozwiązania Moxa Przykładowe aplikacje

3 Wyzwania nowoczesnego transportu Efektywne wykorzystanie transportu publicznego Brak zatłoczonych dróg Zmniejszenie zużycia paliwa Zwiększenie bezpieczeństwa

4 Rozwiązania ITS Moxa dostarcza kompleksowe rozwiązania przemysłowe dedykowane dla systemów ITS Zaawansowane systemy sterowania ruchem Elektroniczne systemy zbierania informacji Tunnel and Bridge Supervisory E-Bus Tramwaje Monitoring video

5 Aplikacje drogowe Sterowanie i kontrola ruchu Dynamiczna sygnalizacja Monitoring video Centra sterowania ruchem Elektroniczne systemy zbierania danych Kontrola pojazdów Powiadomienia alarmowe

6 Agenda Wyzwania nowoczesnego transportu Integracja Ethernet oczekiwania Rozwiązania Moxa Przykładowe aplikacje

7 Integracja Wiele systemów korzysta z tej samej sieci Ethernet Emergency Telephones CCTV Data, Video, Voice MIDAS (Motorway Incident Detection and Alarm System) Matrix Signals and Message Signs Confidential

8 Agenda Wyzwania nowoczesnego transportu Integracja Sieć Ethernet oczekiwania Rozwiązania Moxa Przykładowe aplikacje

9 Sieć Ethernet - oczekiwania Wykorzystane elementy powinna charakteryzować: Niezawodność Szeroka temperatura pracy Praca w nieprzyjaznych warunkach Przejrzyste zarządzanie Łatwa konfiguracja Duża wydajność Elastyczność rozwiązań Redundancja

10 Agenda Wyzwania nowoczesnego transportu Integracja Ethernet oczekiwania Rozwiązania Moxa Przykładowe aplikacje

11 Elastyczność rozwiązań Your Trusted Partner for Edge-to-Core Industrial Ethernet Solutions Easy Management Legacy to IP Big Bandwidth Smart Redundancy Secured Network

12 Warunki pracy Zakres temperatury od -40 do 75 C Osiągnięcie rozszerzonego zakresu bez użycia wentylatorów Odporność na zapylenie Praca w każdych warunkach Łatwa instalacja Doświadczenie Moxa bezcenne Jakość potwierdzona licznymi certyfikatami

13 Optymalny termicznie konstrukcja Nowe produkty Moxa dzięki zastosowaniu innowacyjnych metod odprowadzenia ciepła zapewniają dłuższą żywotność Extra Robustness Enhanced Security Easier to Use Energy Efficient Model Switch without Thermal Fin EDS-G516E with Thermal Fin Environment Temperature System Temperature CPU Temperature 75 o C 75 o C 100 o C 95 o C 106 o C 98 o C

14 Wydajność Duże przepustowości Maksymalizacja dostępności aplikacji Industrial Ethernet Switches 10GbE & 1GbE uplinks / Up to 8 PoE+ ports Industrial Wireless n / 3.5G HSPA Secure Routers Up to 500 Mbps throughput IP Cameras 1920 x 1080 Full HD

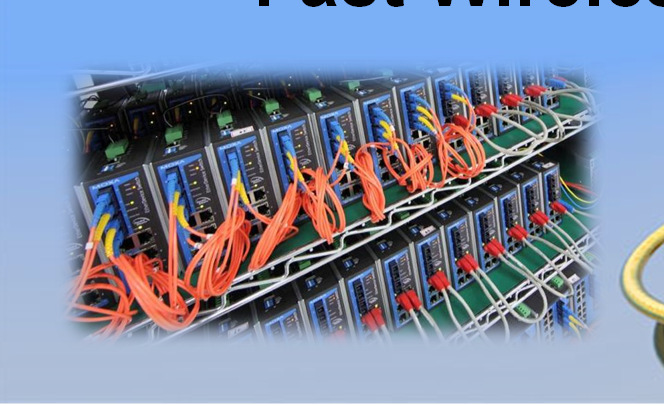

15 Redundancja Stosowania redundancji zapewnia ciągłość pracy sieci PRP/HSR for Zero Recovery Time Ring/Chain Network Redundancy at 20 ms Fast Wireless Roaming at 50 ms

16 Tradycyjne rozwiązanie Commercial Rackmount Switch + Industrial DIN-Rail Switch Plusy Niższe koszty poprzez zastosowanie nie przemysłowych urządzeń Niezawodna komunikacje w terenie dzięki użyciu przemysłowych rozwiązań Minusy Zawodność centrum sterowania w trudnych warunkach Wyższe koszty utrzymania komercyjnych rozwiązań Dłuższy czas rekonfiguracji całej sieci RSTP Recovery 5 Sec Turbo Chain Recovery < 50 ms Moxa EDS Switches Commercial Switches * Czas rekonfiguracji: 5 Sec Control Room Field Site

17 Całkowicie przemysłowe wykonanie Plusy - Niezawodna wymiana danych w całej sieci - Brak wentylatorów - Niższe koszty utrzymania - Praca w trudnych warunkach - Krótki czas rekonfiguracji całej sieci - Możliwość budowy całej sieci w oparciu o sprzęt jednego producenta Minusy Turbo Ring Recovery < 50 ms Moxa IKS Switches Control Room - Większe koszty wdrożenia systemu Turbo Chain Recovery < 50 ms Moxa Exclusive Switche pasywne 10Gbps Moxa EDS Switches Field Site * Network Convergence Time: 50 ms

18 Bezpieczeństwo i przepustowość 4-10GbE Up to ports *Two ports for Ring, two ports for uplinks Data Center *Aggregating 4 10GbE ports (Port Trunking) Korzyści dla klienta Zwiększona wydajność Przepustowość 10 Gbs Małe opóźnienia Oszczędności Wykorzystanie istniejącej sieci optycznej Zbieżość z obecnymi standardami Dane, głos, wideo w jedenej sieci

19 Bezpieczeństwo Bezpieczeństwo jest podstawą działania całego systemu Ochrona wielowarstwowa Szeroki zakres zabezpieczeń PacketGuard dla inspekcji pakietów Modbus

20 MXconfig MXview N-Snap Łatwa konfiguracja Wizualizacja Szybka diagnostyka Zarządzanie backupami

21 MXstudio Konfiguracja & Zarządzanie Zintegrowane zarządzanie całą siecią

22 MXstudio kompleksowe narzędzie Wizualizacja problemów(odtwarzanie zdarzeń) Szybkie uzyskanie informacji/ porównanie 10 x szybsza konfiguracja Wizualizacja i efektywny monitoring Planowanie okresowych backupów

23 10 x szybsza konfiguracja Konfiguracja one by one Grupowa konfiguracja przez MXconfig Podłączenie pojedynczego urządzenia 10 sec 400 sec Podłączenie wszystkich uzrządzeń Konfiguracja IP 30 sec 20 sec Wyszukiwanie Broadcast Konfiguracja redundancji 35 sec 200 sec Grupowe przydzielanie IP x sec Grupowe konf. redundancji Koniec Total 125 min Total 12 min Koniec

24 Wizualizacja & Monitoring Virtual Device Panel VLAN/IGMP Visualization Real-time Event

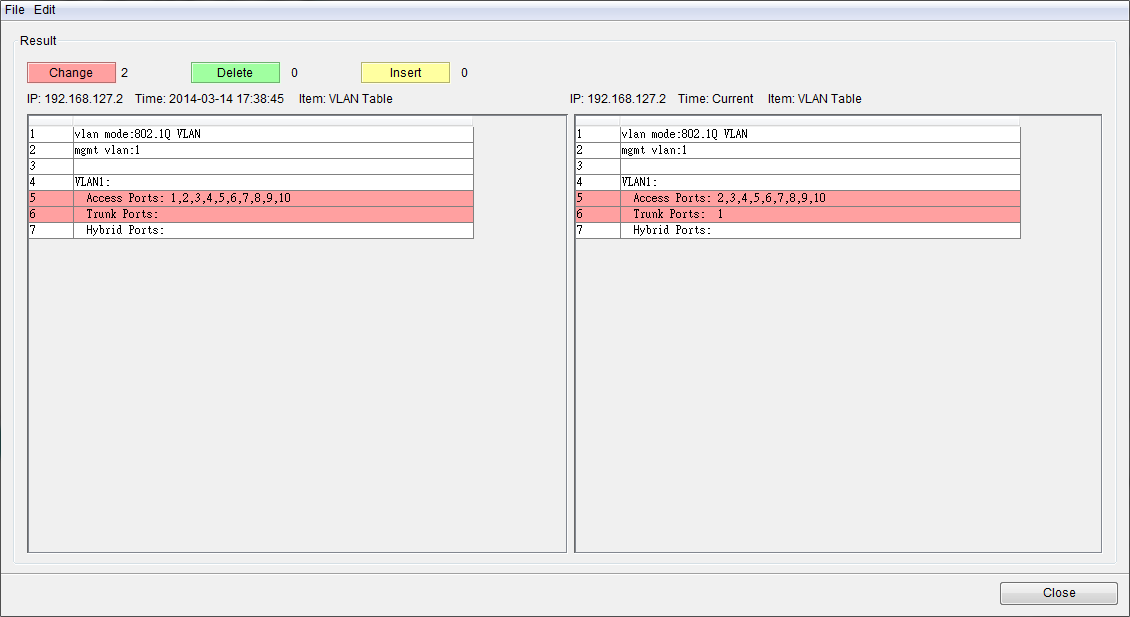

25 N-Snap - diagnostyka

26 Agenda Wyzwania nowoczesnego transportu Integracja Ethernet oczekiwania Rozwiązania Moxa Przykładowe aplikacje

27 Bezpieczeństwo w sterowaniu ruchem Zabezpieczenie sterowników ruchu drogowego przy połączeniu z siecią publiczną Background & Requirements This ATMS network will be deployed across a public network. It requires a highly reliable connection, and cyber security protection, such as with VPN and firewall, to ensure the integrity of system communication. Upgrading to a fully distributed system with NEMA TS2 compliance; Real-time status updates for traffic signals and other field equipment ; Increased interconnected communication coverage of existing signal controllers; High communication reliability and security Why Moxa? Up to 10 ports to connect LAN devices 17 Mbps VPN bandwidth for VPN tunneling between field cabinets and the central traffic operation center 2 Gigabit fiber ports with RSTP and Turbo Ring technology for future expansions, which optic fiber ring topology is preferred Dual redundant power inputs to maximize system uptime NEMA TS2 compliance

28 EDR-810 Bezpieczny zdalny dostęp Optimized VPN Solution Maksymalne bezpieczeństwo dzięki IPSec Bezpieczna komunikacja Site-to-Site, M2M, People-to-Machine via Internet Łatwy troubleshooting ze szczegółowymi logami EDR G Ochrona urządzeń Zintegrowany Router/Switch Combo Rozwiązanie atrakcyjnie cenowo Oszczędność miejsca Modbus Packet Inspection

29 Połączenia VPN Wykorzystanie połączeń VPN dla bezpiecznego połączenia poprzez sieć publiczną Bezpieczna konserwacja (PPTP/L2TP over IPSec) 10 kont L2TP dla różnych celów (e.g., różne urządzenia, różni dostawcy Bezpieczny monitoring(site-to-site IPSec tunnel) 100% kompatybilności z serwerami CISCO VPN

30 ITS - CCTV Wymagania aplikacji Duża przepustowość do transmisji dużej ilości danych video Redundancja sieci Wykonanie przemysłowe do zastosowań zewnętrznych Why Moxa? Gigabitowy ring światłowodowy z czasem rekonfiguracji 50 ms Certyfikacja NEMA TS2 Zakres temperatury -40 to 75 C Serwery portów NPort 6450-T z funkcją buforowania

31 System pobierania opłat Wymagania aplikacji Wysoka przepustowość dla obsługi w czasie rzeczywistym sygnalizacji i monitoringu wideo Zdalne zarządzanie Alarmowanie w czasie rzeczywistym Dlaczego Moxa? Wysoka dostępność sieci Rekonfiguracja sieci poniżej 20ms Gigabitowy EDS-G512E jest zdolny do przesyłania dużej ilości danych, w tym głosu i wideo Kompleksowe i inteligentne funkcje zarządzanych przełączników MOXA upraszczają zarządzanie siecią i rozwiązywanie problemów

32 Migracja do serii EDS-500E Gigabit Ethernet Switch Jeden model, większa elastyczność SFP 1FE Series EDS-510A Series EDS-510E Series SFP 1GE Series Full Gigabit Ethernet Switch SFP 1FE Series Większa gęstość portów, dopasowanie SFP 1GE Series EDS-G509 Series EDS-G512E EDS-G508E EDS-G516E SFP 1GE Copper

33 EDS-500E EDS 500E/G500E series GbE Uplink GbE Uplink Extra Solidność Większa ochrona przed wibracjami Łatwość użycia Interfejs przyjazny użytkownikowi EtherNet/IP, PROFINET, Modbus TCP Efektywność energetyczna IEEE 802.3az monitoring zużycia energii Zwiększone bezpieczeństwo Zarządzanie wymaga autoryzacji GbE Ring GbE Ring

34 System bezpieczeństwa w tunelu Wymagania aplikacji Duża przepustowość dla video, wiadomości oraz danych alarmowych Redundancja na poziomie ms Integracja z istniejącym systemem Dlaczego Moxa? Switche 10G/1G w wykonaniu przemysłowym ICS-G7850 Redundancja pierścienia gigabit 50ms Jeden dostawca

35 System CCTV Wymagania aplikacji Duża przepustowość dla video, wiadomości oraz danych alarmowych Redundancja na poziomie ms Zasilanie PoE dla kamer IP Niezawodność Znaczne odległości Dlaczego Moxa? Najwyższe współczynniki MTBF Przemysłowe moduły SFP dla 80km ICS-G7850 Redundancja pierścienia gigabit 20ms Jeden dostawca Switche do szafy Rack IKS-6728 Wysokiej jakości kamery

36 Moxa Rozwiązania PoE GbE 4 PoE+ 4 PoE+ 4 PoE 4PoE+ High Power IM-G7000A-4PoE Rackmount Managed PoE Switches Up to 24 PoE+ ports High power IKS PoE-4GTXSFP IM PoE EDS-P206A-4PoE EDS-G205A-4PoE PoE+ high power EDS-P308 (4 PoE) DIN-Rail Unmanaged PoE Switches PoE+ PoE PoE 4 PoE 8 PoE+ High Power 4 PoE+ GbE 8 PoE+ High Power INJ-24A Splitter IMC-P101 INJ-24 Injectors/Splitters/Media Converters 4 PoE 4 PoE EDS-P510 EDS-P510A EDS-P506A DIN-Rail Managed PoE Switches EDS-G512E -8PoE

37 Budżet mocy dla PoE System Full Power Max. Per Port Power Output Max. PoE Power Output 240W Switche PoE Moxa zapewniają36 W na każdy port PoE celem zapewnienia pełnego zasilania 240W 120W 120W 36W 30W 30W 30W Moxa EDS-P510A-8PoE Hirschmann RS32 (4PoE Port) Korenix JetNet 5310G (8 PoE Port) Oring IGPS-7084GP (8 PoE Port) Manufacturers

38 Switche do szafy Rack Layer 3 IKS-G6824 Series Layer 2 Managed IKS-G6524 Series IKS GTXSFP IKS GTXSFP Series Layer 2 Unmanaged IKS-6324 Series Full GE FE+GE Uplink PoE

39 IKS-6726/6728 Series Best Value 280mm Fixed 4 or 2-port Gigabit Combo 2* Fast Ethernet modular slots (new IM-6700 modules) C Reset button Relay output Serial console Fixed 8-port 10/100Base TX

40 Kontrola oświetlenia i sygnalizacji w tunelu Fire Detection Lighting Traffic light Siren Emergency Button Dlaczego Moxa? Potwierdzona niezawodność Modułowa budowa 2 porty ethernet Kompaktowa budowa Duża gęstość DIO

41 Dziękuje
