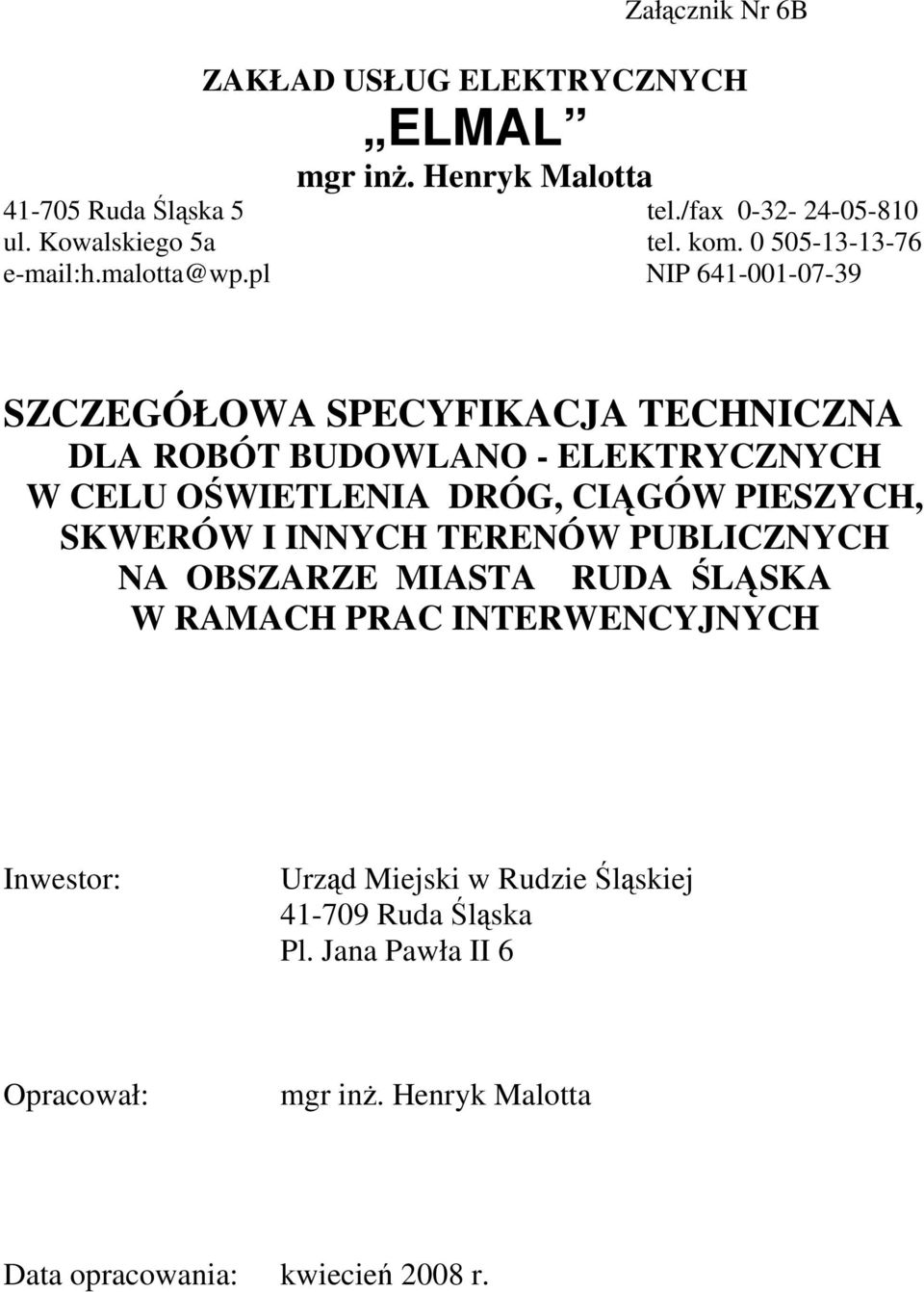

1 Załącznik Nr 6B ZAKŁAD USŁUG ELEKTRYCZNYCH ELMAL mgr inŝ. Henryk Malotta Ruda Śląska 5 tel./fax ul. Kowalskiego 5a tel. kom h.malotta@wp.pl NIP SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA DLA ROBÓT BUDOWLANO - ELEKTRYCZNYCH W CELU OŚWIETLENIA DRÓG, CIĄGÓW PIESZYCH, SKWERÓW I INNYCH TERENÓW PUBLICZNYCH NA OBSZARZE MIASTA RUDA ŚLĄSKA W RAMACH PRAC INTERWENCYJNYCH Inwestor: Urząd Miejski w Rudzie Śląskiej Ruda Śląska Pl. Jana Pawła II 6 Opracował: mgr inŝ. Henryk Malotta Data opracowania: kwiecień 2008 r.

2 Specyfikacja zawiera: 2 1. CZĘŚĆ OGÓLNA PRZEDMIOT SPECYFIKACJI TECHNICZNEJ ZAKRES STOSOWANIA SPECYFIKACJI TECHNICZNEJ ZAKRES ROBÓT OBJĘTYCH SPECYFIKACJĄ TECHNICZNĄ OKREŚLENIA PODSTAWOWE OGÓLNE WYMAGANIA DOTYCZĄCYCH ROBÓT WYMAGANIA DOTYCZĄCE WYROBÓW BUDOWLANYCH PODSTAWOWE MATERIAŁY ODBIÓR MATERIAŁÓW NA BUDOWIE SKŁADOWANIE MATERIAŁÓW NA BUDOWIE WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH WYMAGANIA OGÓLNE TRASOWANIE WYKONANIE ROWÓW KABLOWYCH UŁOśENIE KABLA W ROWIE KABLOWYM TEMPERATURA OTOCZENIA I KABLI ZAGINANIE KABLI ZABEZPIECZENIE KABLA W ROWIE KABLOWYM UKŁADANIE KABLI W RURACH OCHRONNYCH ZAPAS KABLA OZNACZNIKI KABLOWE OZNACZENIE TRASY OPIS DZIAŁAŃ ZWIĄZANYCH Z KONTROLĄ, BADANIAMI ORAZ ODBIOREM WYROBÓW I ROBÓT BUDOWLANYCH WYMAGANIA OGÓLNE SŁUPY OŚWIETLENIOWE LINIA KABLOWA SPRAWDZENIE CIĄGŁOŚCI śył POMIAR REZYSTANCJI IZOLACJI INSTALACJA PRZECIWPORAśENIOWA WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT OPIS SPOSOBU ODBIORU ROBÓT BUDOWLANYCH OPIS SPOSOBU ROZLICZENIA ROBÓT TYMCZASOWYCH I PRAC TOWARZYSZĄCYCH DOKUMENTY ODNIESIENIA... 11

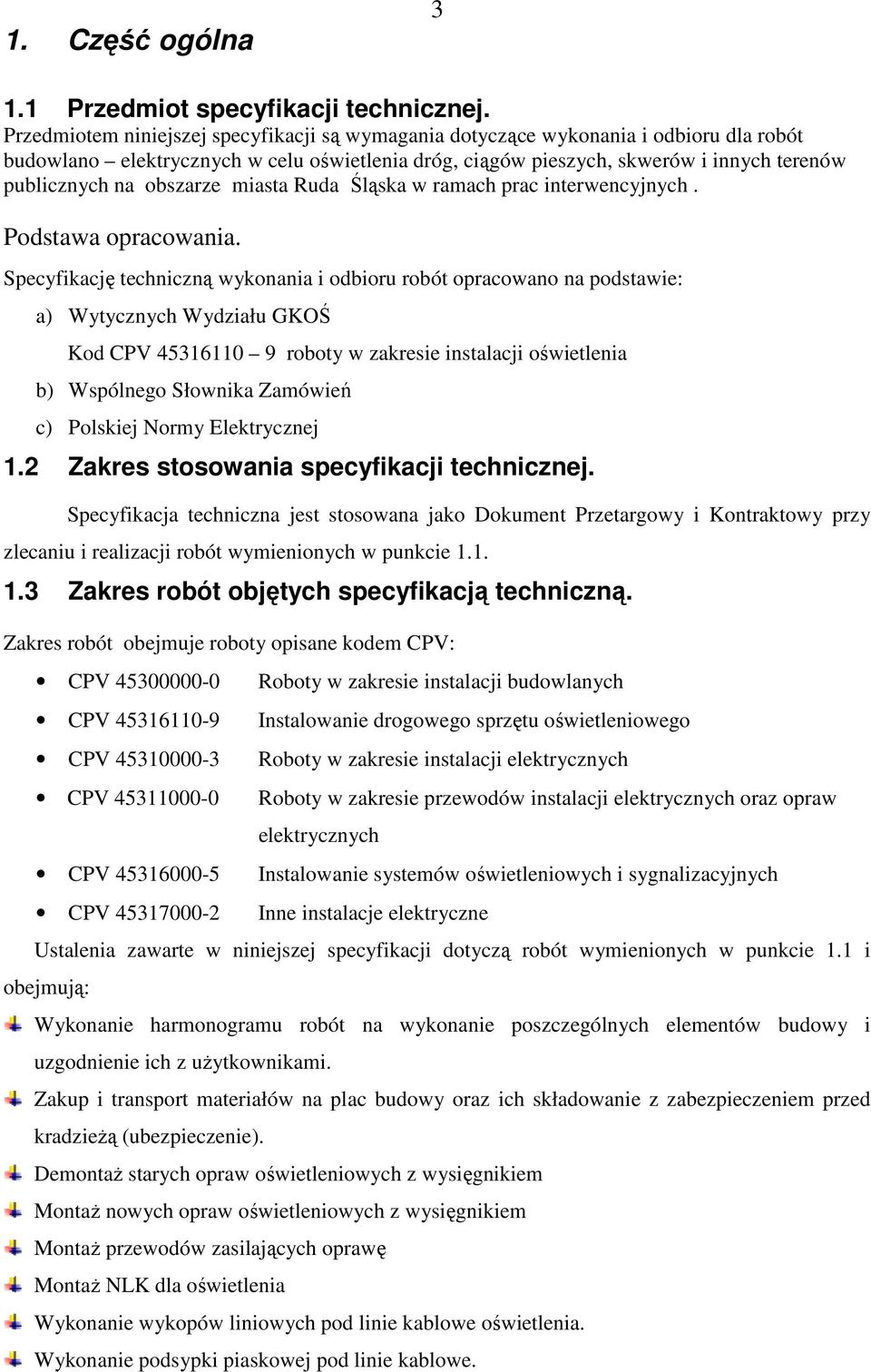

3 1. Część ogólna Przedmiot specyfikacji technicznej. Przedmiotem niniejszej specyfikacji są wymagania dotyczące wykonania i odbioru dla robót budowlano elektrycznych w celu oświetlenia dróg, ciągów pieszych, skwerów i innych terenów publicznych na obszarze miasta Ruda Śląska w ramach prac interwencyjnych. Podstawa opracowania. Specyfikację techniczną wykonania i odbioru robót opracowano na podstawie: a) Wytycznych Wydziału GKOŚ Kod CPV roboty w zakresie instalacji oświetlenia b) Wspólnego Słownika Zamówień c) Polskiej Normy Elektrycznej 1.2 Zakres stosowania specyfikacji technicznej. Specyfikacja techniczna jest stosowana jako Dokument Przetargowy i Kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych specyfikacją techniczną. Zakres robót obejmuje roboty opisane kodem CPV: CPV Roboty w zakresie instalacji budowlanych CPV Instalowanie drogowego sprzętu oświetleniowego CPV Roboty w zakresie instalacji elektrycznych CPV Roboty w zakresie przewodów instalacji elektrycznych oraz opraw elektrycznych CPV Instalowanie systemów oświetleniowych i sygnalizacyjnych CPV Inne instalacje elektryczne Ustalenia zawarte w niniejszej specyfikacji dotyczą robót wymienionych w punkcie 1.1 i obejmują: Wykonanie harmonogramu robót na wykonanie poszczególnych elementów budowy i uzgodnienie ich z uŝytkownikami. Zakup i transport materiałów na plac budowy oraz ich składowanie z zabezpieczeniem przed kradzieŝą (ubezpieczenie). DemontaŜ starych opraw oświetleniowych z wysięgnikiem MontaŜ nowych opraw oświetleniowych z wysięgnikiem MontaŜ przewodów zasilających oprawę MontaŜ NLK dla oświetlenia Wykonanie wykopów liniowych pod linie kablowe oświetlenia. Wykonanie podsypki piaskowej pod linie kablowe.

4 4 UłoŜenie w gotowych wykopach rur osłonowych w miejscach zbliŝenia lub skrzyŝowania z istniejącym uzbrojeniem terenu. UłoŜenie w gotowych wykopach kabli oświetleniowych z wciągnięciem ich do wcześniej ułoŝonych rur osłonowych podlega odbiorowi robót zanikowych. ZałoŜenie opasek identyfikujących na kabel. Wykonanie pomiarów elektrycznych kabla. Obsypanie i zasypanie kabla z ułoŝeniem folii ostrzegawczej dla sieci nn. MontaŜ słupów, opraw, tabliczek słupowych. Włączenie elementów oświetlenia pod napięcie. Doprowadzenie terenu do stanu przed rozpoczęciem prac. Wykonanie geodezyjnego pomiaru powykonawczego z naniesieniem na plany miasta. Dla zachowania ciągłości zasilania naleŝy zachować odpowiednią kolejność prac. 1.4 Określenia podstawowe. Określenia podane w niniejszej ST są zgodne z obowiązującymi normami, wytycznymi i określeniami podanymi w wytycznych dotyczących robót budowlano elektrycznych w celu oświetlenia dróg, ciągów pieszych, skwerów i innych terenów publicznych na obszarze miasta Ruda Śląska w ramach prac interwencyjnych. Słup oświetleniowy- konstrukcja wsporcza osadzona bezpośrednio w gruncie lub na fundamencie, słuŝąca do zamocowania oprawy oświetleniowej na wysokości nie większej niŝ 14m. Wysięgnik- element rurowy łączący słup oświetleniowy z oprawą. Oprawa oświetleniowa- urządzenie słuŝące do rozdziału, filtracji i przekształcenia strumienia świetlnego wysyłanego przez źródło zawierające wszystkie niezbędne detale do przymocowania i podłączenia z instalacją elektryczną. Linia kablowa- kabel wieloŝyłowy lub wiązka kabli jednoŝyłowych w układzie wieloŝyłowym albo kilka kabli jedno lub wieloŝyłowych połączonych równolegle; łącznie z osprzętem ułoŝony na wspólnej trasie i łączący zaciski tych samych dwóch urządzeń elektrycznych jedno lub wieloŝyłowych. Kabel- przewód wieloŝyłowy izolowany, przystosowany do przewodzenia prądu elektrycznego, mogący pracować pod i nad ziemią. Trasa kablowa- pas terenu, w którym jest ułoŝona jedna lub więcej linii kablowej.osprzęt linii kablowej- zbiór elementów przeznaczonych do łączenia elementów rozgałęziania lub zakończenia kabli. Osłona kabla- konstrukcja przeznaczona do ochrony kabla przed uszkodzeniami mechanicznymi, chemicznymi i działaniami łuku elektrycznego.

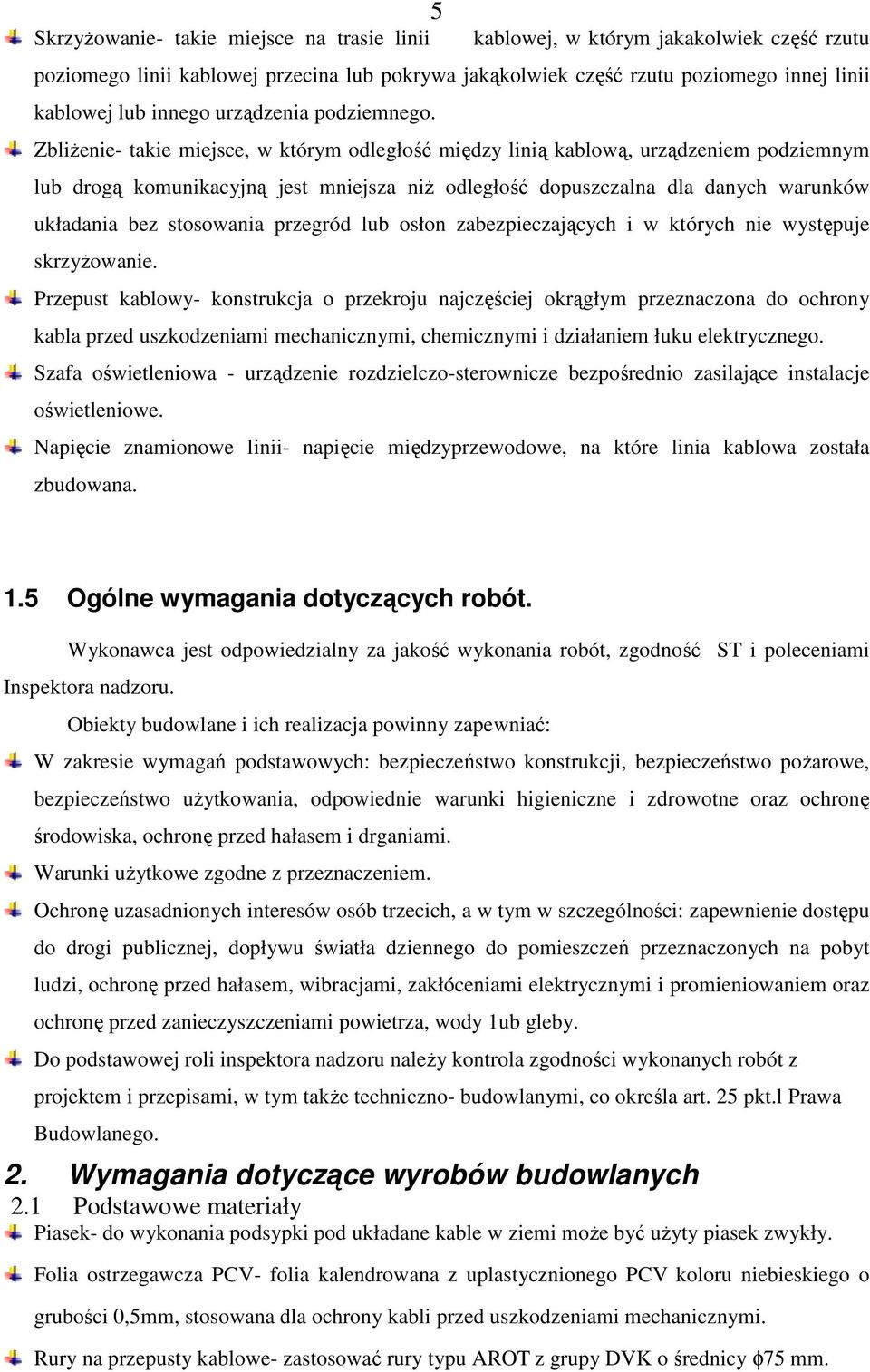

5 5 SkrzyŜowanie- takie miejsce na trasie linii kablowej, w którym jakakolwiek część rzutu poziomego linii kablowej przecina lub pokrywa jakąkolwiek część rzutu poziomego innej linii kablowej lub innego urządzenia podziemnego. ZbliŜenie- takie miejsce, w którym odległość między linią kablową, urządzeniem podziemnym lub drogą komunikacyjną jest mniejsza niŝ odległość dopuszczalna dla danych warunków układania bez stosowania przegród lub osłon zabezpieczających i w których nie występuje skrzyŝowanie. Przepust kablowy- konstrukcja o przekroju najczęściej okrągłym przeznaczona do ochrony kabla przed uszkodzeniami mechanicznymi, chemicznymi i działaniem łuku elektrycznego. Szafa oświetleniowa - urządzenie rozdzielczo-sterownicze bezpośrednio zasilające instalacje oświetleniowe. Napięcie znamionowe linii- napięcie międzyprzewodowe, na które linia kablowa została zbudowana. 1.5 Ogólne wymagania dotyczących robót. Wykonawca jest odpowiedzialny za jakość wykonania robót, zgodność ST i poleceniami Inspektora nadzoru. Obiekty budowlane i ich realizacja powinny zapewniać: W zakresie wymagań podstawowych: bezpieczeństwo konstrukcji, bezpieczeństwo poŝarowe, bezpieczeństwo uŝytkowania, odpowiednie warunki higieniczne i zdrowotne oraz ochronę środowiska, ochronę przed hałasem i drganiami. Warunki uŝytkowe zgodne z przeznaczeniem. Ochronę uzasadnionych interesów osób trzecich, a w tym w szczególności: zapewnienie dostępu do drogi publicznej, dopływu światła dziennego do pomieszczeń przeznaczonych na pobyt ludzi, ochronę przed hałasem, wibracjami, zakłóceniami elektrycznymi i promieniowaniem oraz ochronę przed zanieczyszczeniami powietrza, wody 1ub gleby. Do podstawowej roli inspektora nadzoru naleŝy kontrola zgodności wykonanych robót z projektem i przepisami, w tym takŝe techniczno- budowlanymi, co określa art. 25 pkt.l Prawa Budowlanego. 2. Wymagania dotyczące wyrobów budowlanych 2.1 Podstawowe materiały Piasek- do wykonania podsypki pod układane kable w ziemi moŝe być uŝyty piasek zwykły. Folia ostrzegawcza PCV- folia kalendrowana z uplastycznionego PCV koloru niebieskiego o grubości 0,5mm, stosowana dla ochrony kabli przed uszkodzeniami mechanicznymi. Rury na przepusty kablowe- zastosować rury typu AROT z grupy DVK o średnicy φ75 mm.

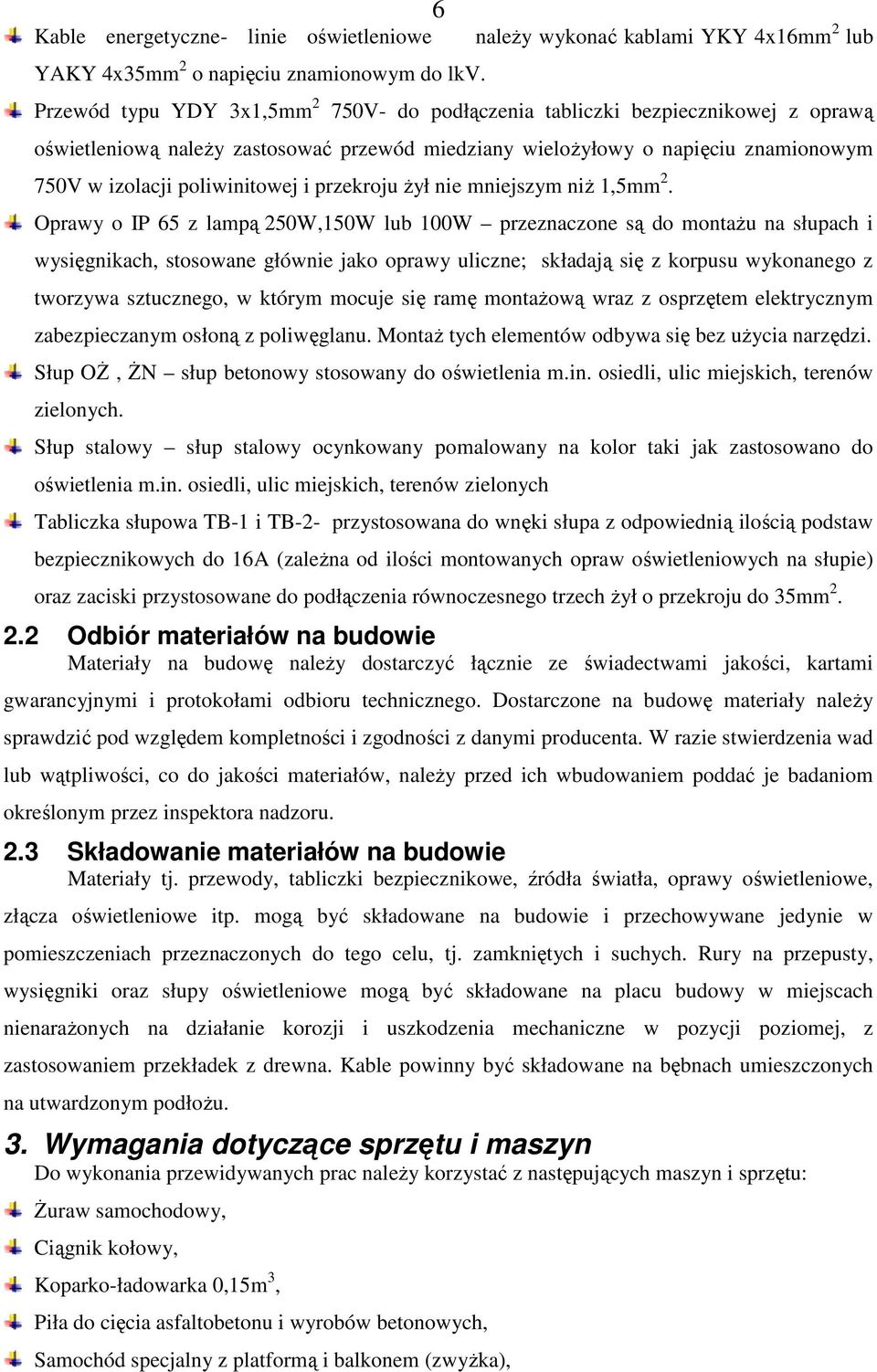

6 6 Kable energetyczne- linie oświetleniowe YAKY 4x35mm 2 o napięciu znamionowym do lkv. Przewód typu YDY 3x1,5mm 2 naleŝy wykonać kablami YKY 4x16mm 2 lub 750V- do podłączenia tabliczki bezpiecznikowej z oprawą oświetleniową naleŝy zastosować przewód miedziany wieloŝyłowy o napięciu znamionowym 750V w izolacji poliwinitowej i przekroju Ŝył nie mniejszym niŝ 1,5mm 2. Oprawy o IP 65 z lampą 250W,150W lub 100W przeznaczone są do montaŝu na słupach i wysięgnikach, stosowane głównie jako oprawy uliczne; składają się z korpusu wykonanego z tworzywa sztucznego, w którym mocuje się ramę montaŝową wraz z osprzętem elektrycznym zabezpieczanym osłoną z poliwęglanu. MontaŜ tych elementów odbywa się bez uŝycia narzędzi. Słup Oś, śn słup betonowy stosowany do oświetlenia m.in. osiedli, ulic miejskich, terenów zielonych. Słup stalowy słup stalowy ocynkowany pomalowany na kolor taki jak zastosowano do oświetlenia m.in. osiedli, ulic miejskich, terenów zielonych Tabliczka słupowa TB-1 i TB-2- przystosowana do wnęki słupa z odpowiednią ilością podstaw bezpiecznikowych do 16A (zaleŝna od ilości montowanych opraw oświetleniowych na słupie) oraz zaciski przystosowane do podłączenia równoczesnego trzech Ŝył o przekroju do 35mm Odbiór materiałów na budowie Materiały na budowę naleŝy dostarczyć łącznie ze świadectwami jakości, kartami gwarancyjnymi i protokołami odbioru technicznego. Dostarczone na budowę materiały naleŝy sprawdzić pod względem kompletności i zgodności z danymi producenta. W razie stwierdzenia wad lub wątpliwości, co do jakości materiałów, naleŝy przed ich wbudowaniem poddać je badaniom określonym przez inspektora nadzoru. 2.3 Składowanie materiałów na budowie Materiały tj. przewody, tabliczki bezpiecznikowe, źródła światła, oprawy oświetleniowe, złącza oświetleniowe itp. mogą być składowane na budowie i przechowywane jedynie w pomieszczeniach przeznaczonych do tego celu, tj. zamkniętych i suchych. Rury na przepusty, wysięgniki oraz słupy oświetleniowe mogą być składowane na placu budowy w miejscach nienaraŝonych na działanie korozji i uszkodzenia mechaniczne w pozycji poziomej, z zastosowaniem przekładek z drewna. Kable powinny być składowane na bębnach umieszczonych na utwardzonym podłoŝu. 3. Wymagania dotyczące sprzętu i maszyn Do wykonania przewidywanych prac naleŝy korzystać z następujących maszyn i sprzętu: śuraw samochodowy, Ciągnik kołowy, Koparko-ładowarka 0,15m 3, Piła do cięcia asfaltobetonu i wyrobów betonowych, Samochód specjalny z platformą i balkonem (zwyŝka),

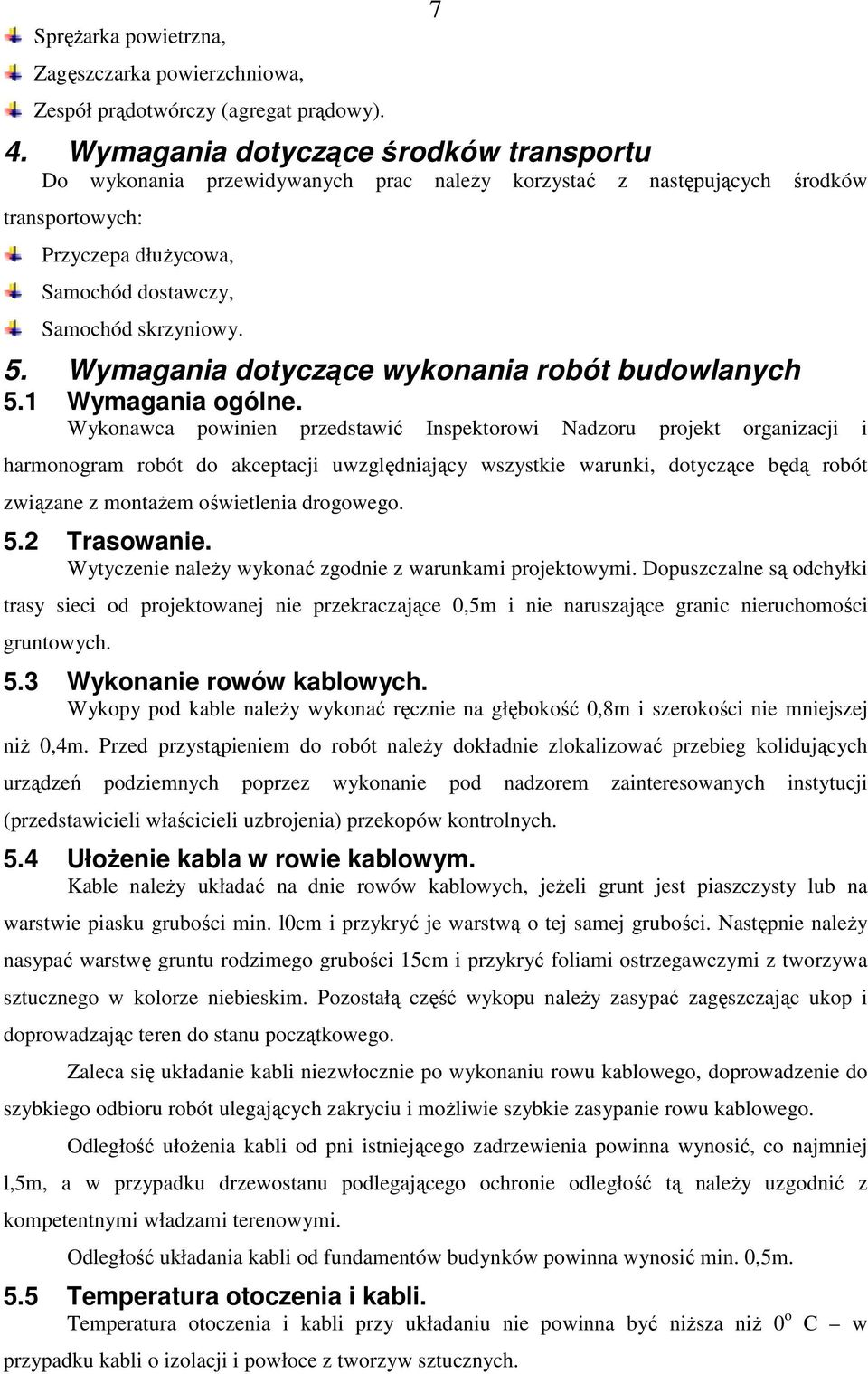

7 SpręŜarka powietrzna, Zagęszczarka powierzchniowa, Zespół prądotwórczy (agregat prądowy) Wymagania dotyczące środków transportu Do wykonania przewidywanych prac naleŝy korzystać z następujących środków transportowych: Przyczepa dłuŝycowa, Samochód dostawczy, Samochód skrzyniowy. 5. Wymagania dotyczące wykonania robót budowlanych 5.1 Wymagania ogólne. Wykonawca powinien przedstawić Inspektorowi Nadzoru projekt organizacji i harmonogram robót do akceptacji uwzględniający wszystkie warunki, dotyczące będą robót związane z montaŝem oświetlenia drogowego. 5.2 Trasowanie. Wytyczenie naleŝy wykonać zgodnie z warunkami projektowymi. Dopuszczalne są odchyłki trasy sieci od projektowanej nie przekraczające 0,5m i nie naruszające granic nieruchomości gruntowych. 5.3 Wykonanie rowów kablowych. Wykopy pod kable naleŝy wykonać ręcznie na głębokość 0,8m i szerokości nie mniejszej niŝ 0,4m. Przed przystąpieniem do robót naleŝy dokładnie zlokalizować przebieg kolidujących urządzeń podziemnych poprzez wykonanie pod nadzorem zainteresowanych instytucji (przedstawicieli właścicieli uzbrojenia) przekopów kontrolnych. 5.4 UłoŜenie kabla w rowie kablowym. Kable naleŝy układać na dnie rowów kablowych, jeŝeli grunt jest piaszczysty lub na warstwie piasku grubości min. l0cm i przykryć je warstwą o tej samej grubości. Następnie naleŝy nasypać warstwę gruntu rodzimego grubości 15cm i przykryć foliami ostrzegawczymi z tworzywa sztucznego w kolorze niebieskim. Pozostałą część wykopu naleŝy zasypać zagęszczając ukop i doprowadzając teren do stanu początkowego. Zaleca się układanie kabli niezwłocznie po wykonaniu rowu kablowego, doprowadzenie do szybkiego odbioru robót ulegających zakryciu i moŝliwie szybkie zasypanie rowu kablowego. Odległość ułoŝenia kabli od pni istniejącego zadrzewienia powinna wynosić, co najmniej l,5m, a w przypadku drzewostanu podlegającego ochronie odległość tą naleŝy uzgodnić z kompetentnymi władzami terenowymi. Odległość układania kabli od fundamentów budynków powinna wynosić min. 0,5m. 5.5 Temperatura otoczenia i kabli. Temperatura otoczenia i kabli przy układaniu nie powinna być niŝsza niŝ 0 o przypadku kabli o izolacji i powłoce z tworzyw sztucznych. C w

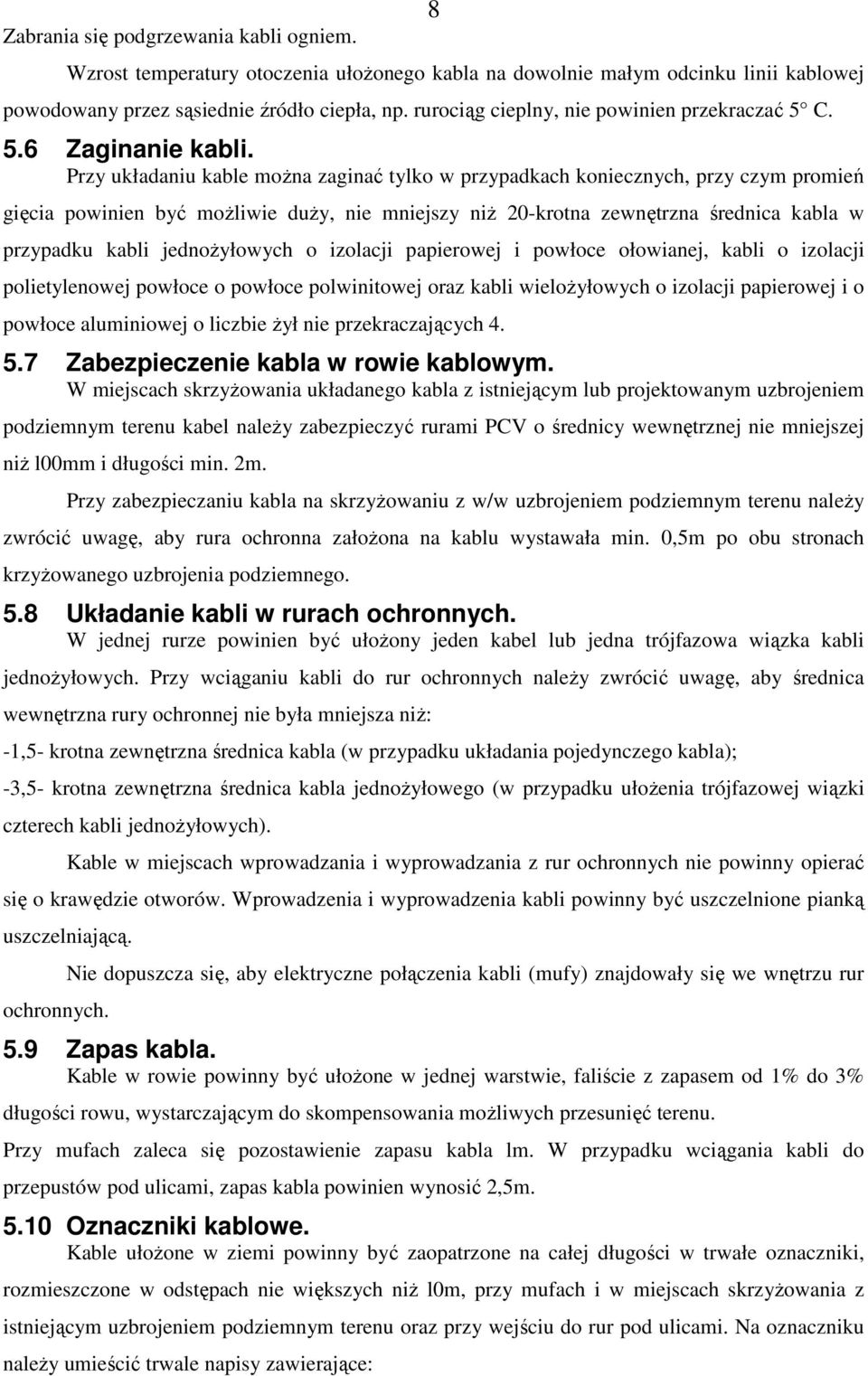

8 Zabrania się podgrzewania kabli ogniem. 8 Wzrost temperatury otoczenia ułoŝonego kabla na dowolnie małym odcinku linii kablowej powodowany przez sąsiednie źródło ciepła, np. rurociąg cieplny, nie powinien przekraczać 5 C. 5.6 Zaginanie kabli. Przy układaniu kable moŝna zaginać tylko w przypadkach koniecznych, przy czym promień gięcia powinien być moŝliwie duŝy, nie mniejszy niŝ 20-krotna zewnętrzna średnica kabla w przypadku kabli jednoŝyłowych o izolacji papierowej i powłoce ołowianej, kabli o izolacji polietylenowej powłoce o powłoce polwinitowej oraz kabli wieloŝyłowych o izolacji papierowej i o powłoce aluminiowej o liczbie Ŝył nie przekraczających Zabezpieczenie kabla w rowie kablowym. W miejscach skrzyŝowania układanego kabla z istniejącym lub projektowanym uzbrojeniem podziemnym terenu kabel naleŝy zabezpieczyć rurami PCV o średnicy wewnętrznej nie mniejszej niŝ l00mm i długości min. 2m. Przy zabezpieczaniu kabla na skrzyŝowaniu z w/w uzbrojeniem podziemnym terenu naleŝy zwrócić uwagę, aby rura ochronna załoŝona na kablu wystawała min. 0,5m po obu stronach krzyŝowanego uzbrojenia podziemnego. 5.8 Układanie kabli w rurach ochronnych. W jednej rurze powinien być ułoŝony jeden kabel lub jedna trójfazowa wiązka kabli jednoŝyłowych. Przy wciąganiu kabli do rur ochronnych naleŝy zwrócić uwagę, aby średnica wewnętrzna rury ochronnej nie była mniejsza niŝ: -1,5- krotna zewnętrzna średnica kabla (w przypadku układania pojedynczego kabla); -3,5- krotna zewnętrzna średnica kabla jednoŝyłowego (w przypadku ułoŝenia trójfazowej wiązki czterech kabli jednoŝyłowych). Kable w miejscach wprowadzania i wyprowadzania z rur ochronnych nie powinny opierać się o krawędzie otworów. Wprowadzenia i wyprowadzenia kabli powinny być uszczelnione pianką uszczelniającą. ochronnych. Nie dopuszcza się, aby elektryczne połączenia kabli (mufy) znajdowały się we wnętrzu rur 5.9 Zapas kabla. Kable w rowie powinny być ułoŝone w jednej warstwie, faliście z zapasem od 1% do 3% długości rowu, wystarczającym do skompensowania moŝliwych przesunięć terenu. Przy mufach zaleca się pozostawienie zapasu kabla lm. W przypadku wciągania kabli do przepustów pod ulicami, zapas kabla powinien wynosić 2,5m Oznaczniki kablowe. Kable ułoŝone w ziemi powinny być zaopatrzone na całej długości w trwałe oznaczniki, rozmieszczone w odstępach nie większych niŝ l0m, przy mufach i w miejscach skrzyŝowania z istniejącym uzbrojeniem podziemnym terenu oraz przy wejściu do rur pod ulicami. Na oznaczniku naleŝy umieścić trwale napisy zawierające:

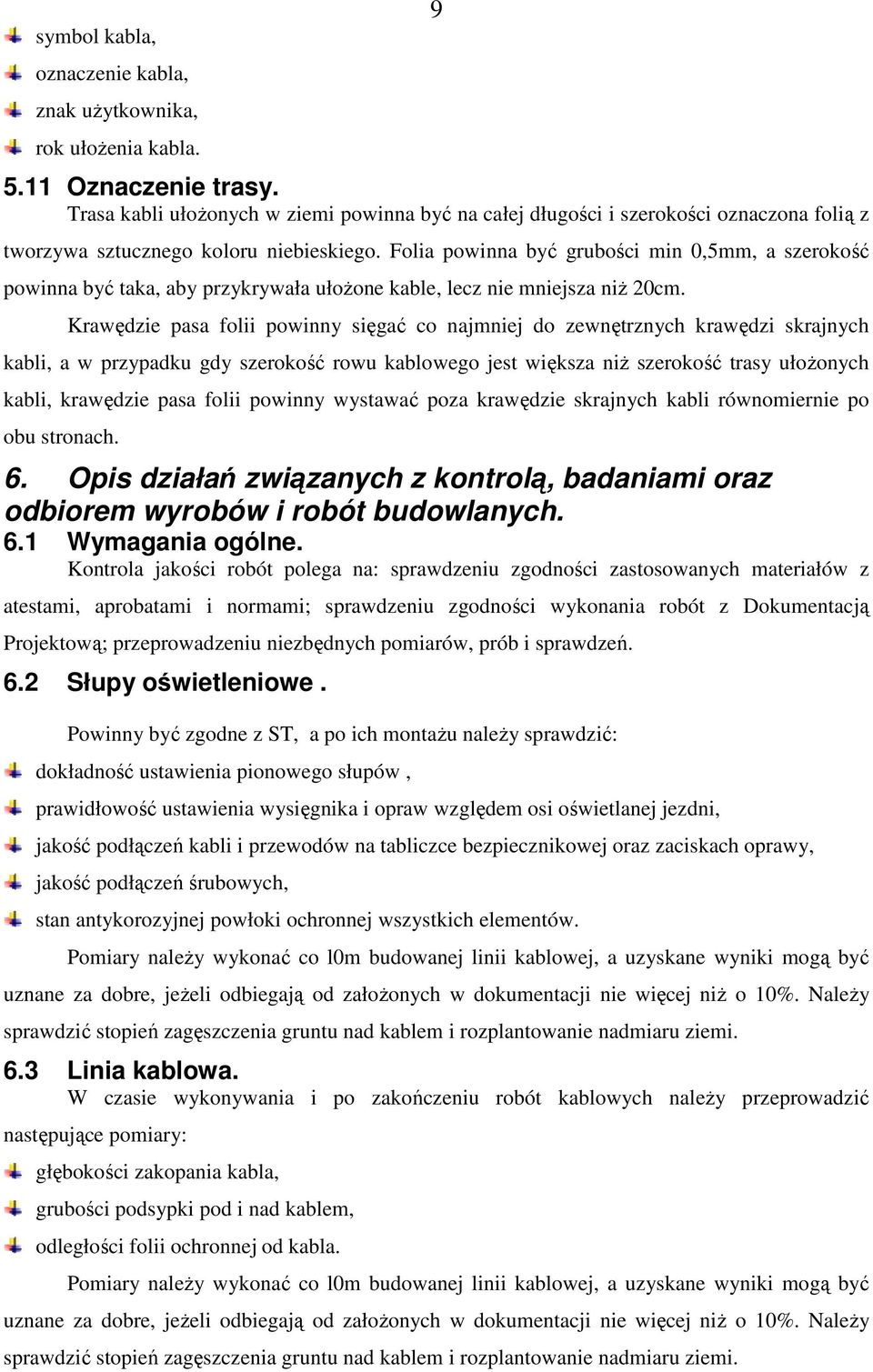

9 symbol kabla, oznaczenie kabla, znak uŝytkownika, rok ułoŝenia kabla Oznaczenie trasy. Trasa kabli ułoŝonych w ziemi powinna być na całej długości i szerokości oznaczona folią z tworzywa sztucznego koloru niebieskiego. Folia powinna być grubości min 0,5mm, a szerokość powinna być taka, aby przykrywała ułoŝone kable, lecz nie mniejsza niŝ 20cm. Krawędzie pasa folii powinny sięgać co najmniej do zewnętrznych krawędzi skrajnych kabli, a w przypadku gdy szerokość rowu kablowego jest większa niŝ szerokość trasy ułoŝonych kabli, krawędzie pasa folii powinny wystawać poza krawędzie skrajnych kabli równomiernie po obu stronach. 6. Opis działań związanych z kontrolą, badaniami oraz odbiorem wyrobów i robót budowlanych. 6.1 Wymagania ogólne. Kontrola jakości robót polega na: sprawdzeniu zgodności zastosowanych materiałów z atestami, aprobatami i normami; sprawdzeniu zgodności wykonania robót z Dokumentacją Projektową; przeprowadzeniu niezbędnych pomiarów, prób i sprawdzeń. 6.2 Słupy oświetleniowe. Powinny być zgodne z ST, a po ich montaŝu naleŝy sprawdzić: dokładność ustawienia pionowego słupów, prawidłowość ustawienia wysięgnika i opraw względem osi oświetlanej jezdni, jakość podłączeń kabli i przewodów na tabliczce bezpiecznikowej oraz zaciskach oprawy, jakość podłączeń śrubowych, stan antykorozyjnej powłoki ochronnej wszystkich elementów. Pomiary naleŝy wykonać co l0m budowanej linii kablowej, a uzyskane wyniki mogą być uznane za dobre, jeŝeli odbiegają od załoŝonych w dokumentacji nie więcej niŝ o 10%. NaleŜy sprawdzić stopień zagęszczenia gruntu nad kablem i rozplantowanie nadmiaru ziemi. 6.3 Linia kablowa. W czasie wykonywania i po zakończeniu robót kablowych naleŝy przeprowadzić następujące pomiary: głębokości zakopania kabla, grubości podsypki pod i nad kablem, odległości folii ochronnej od kabla. Pomiary naleŝy wykonać co l0m budowanej linii kablowej, a uzyskane wyniki mogą być uznane za dobre, jeŝeli odbiegają od załoŝonych w dokumentacji nie więcej niŝ o 10%. NaleŜy sprawdzić stopień zagęszczenia gruntu nad kablem i rozplantowanie nadmiaru ziemi.

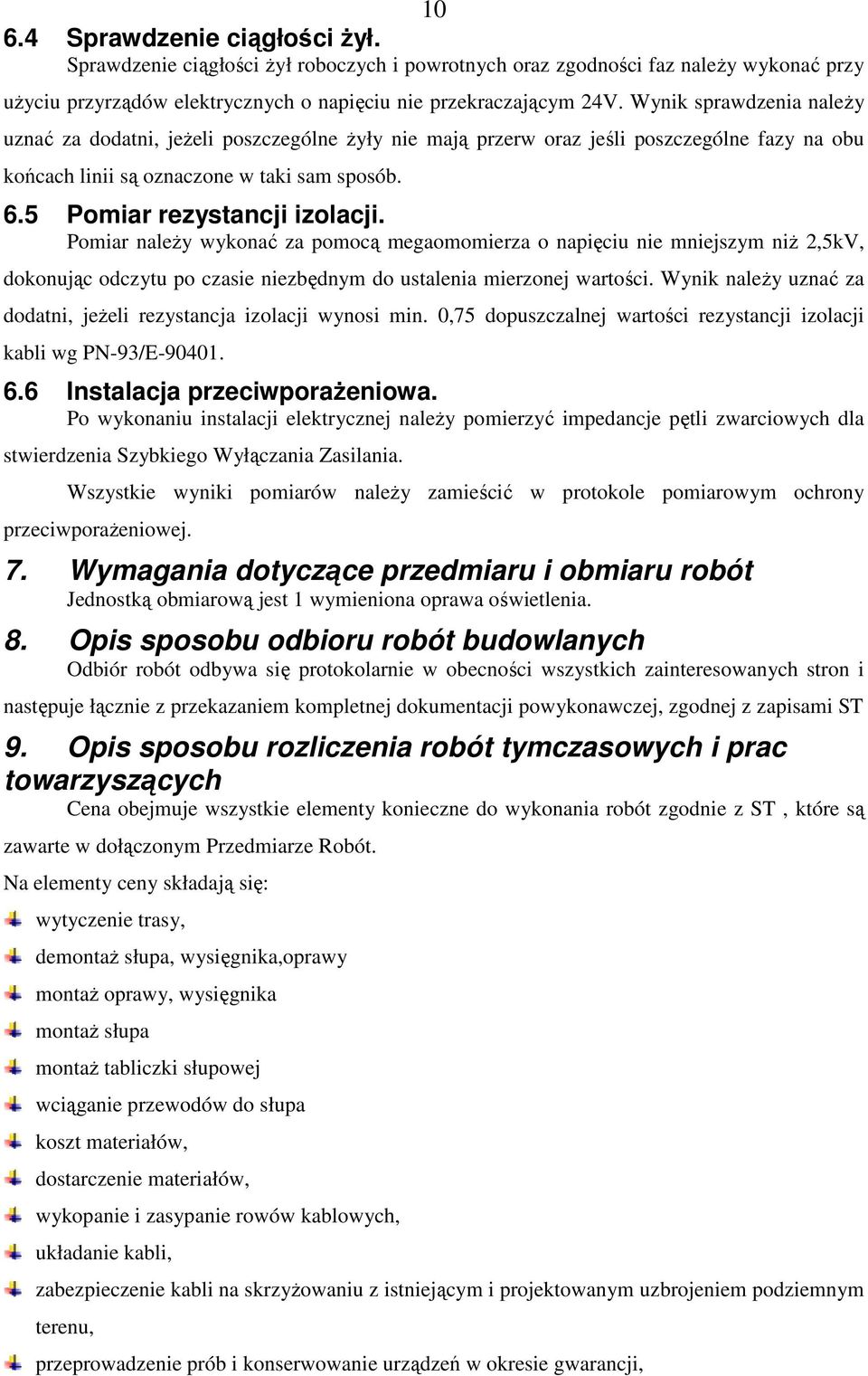

10 Sprawdzenie ciągłości Ŝył. Sprawdzenie ciągłości Ŝył roboczych i powrotnych oraz zgodności faz naleŝy wykonać przy uŝyciu przyrządów elektrycznych o napięciu nie przekraczającym 24V. Wynik sprawdzenia naleŝy uznać za dodatni, jeŝeli poszczególne Ŝyły nie mają przerw oraz jeśli poszczególne fazy na obu końcach linii są oznaczone w taki sam sposób. 6.5 Pomiar rezystancji izolacji. Pomiar naleŝy wykonać za pomocą megaomomierza o napięciu nie mniejszym niŝ 2,5kV, dokonując odczytu po czasie niezbędnym do ustalenia mierzonej wartości. Wynik naleŝy uznać za dodatni, jeŝeli rezystancja izolacji wynosi min. 0,75 dopuszczalnej wartości rezystancji izolacji kabli wg PN-93/E Instalacja przeciwporaŝeniowa. Po wykonaniu instalacji elektrycznej naleŝy pomierzyć impedancje pętli zwarciowych dla stwierdzenia Szybkiego Wyłączania Zasilania. Wszystkie wyniki pomiarów naleŝy zamieścić w protokole pomiarowym ochrony przeciwporaŝeniowej. 7. Wymagania dotyczące przedmiaru i obmiaru robót Jednostką obmiarową jest 1 wymieniona oprawa oświetlenia. 8. Opis sposobu odbioru robót budowlanych Odbiór robót odbywa się protokolarnie w obecności wszystkich zainteresowanych stron i następuje łącznie z przekazaniem kompletnej dokumentacji powykonawczej, zgodnej z zapisami ST 9. Opis sposobu rozliczenia robót tymczasowych i prac towarzyszących Cena obejmuje wszystkie elementy konieczne do wykonania robót zgodnie z ST, które są zawarte w dołączonym Przedmiarze Robót. Na elementy ceny składają się: wytyczenie trasy, demontaŝ słupa, wysięgnika,oprawy montaŝ oprawy, wysięgnika montaŝ słupa montaŝ tabliczki słupowej wciąganie przewodów do słupa koszt materiałów, dostarczenie materiałów, wykopanie i zasypanie rowów kablowych, układanie kabli, zabezpieczenie kabli na skrzyŝowaniu z istniejącym i projektowanym uzbrojeniem podziemnym terenu, przeprowadzenie prób i konserwowanie urządzeń w okresie gwarancji,

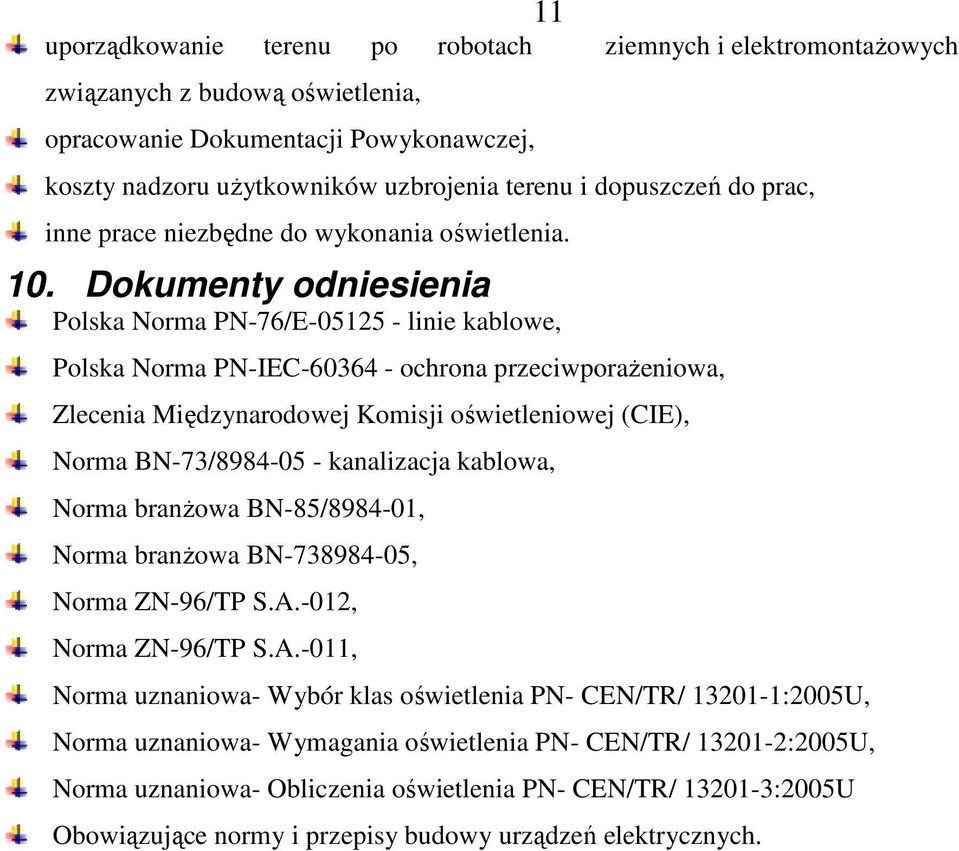

11 11 uporządkowanie terenu po robotach ziemnych i elektromontaŝowych związanych z budową oświetlenia, opracowanie Dokumentacji Powykonawczej, koszty nadzoru uŝytkowników uzbrojenia terenu i dopuszczeń do prac, inne prace niezbędne do wykonania oświetlenia. 10. Dokumenty odniesienia Polska Norma PN-76/E linie kablowe, Polska Norma PN-IEC ochrona przeciwporaŝeniowa, Zlecenia Międzynarodowej Komisji oświetleniowej (CIE), Norma BN-73/ kanalizacja kablowa, Norma branŝowa BN-85/ , Norma branŝowa BN , Norma ZN-96/TP S.A.-012, Norma ZN-96/TP S.A.-011, Norma uznaniowa- Wybór klas oświetlenia PN- CEN/TR/ :2005U, Norma uznaniowa- Wymagania oświetlenia PN- CEN/TR/ :2005U, Norma uznaniowa- Obliczenia oświetlenia PN- CEN/TR/ :2005U Obowiązujące normy i przepisy budowy urządzeń elektrycznych.
