1 Elektryczna technika instalacyjna Training systems / trainers for electrical wiring/building management systems: Protective circuitry, protective measures, building mains feed, lighting and intercom systems Industrial wiring, intercoms, alarm systems, hazard alarms and access control KNX/EIB, LON Project work, technical practice, assembly practice systems, planning software Lucas Nülle GmbH 1/125

2 InsTrain wiring installation training system Lucas Nülle GmbH 2/125

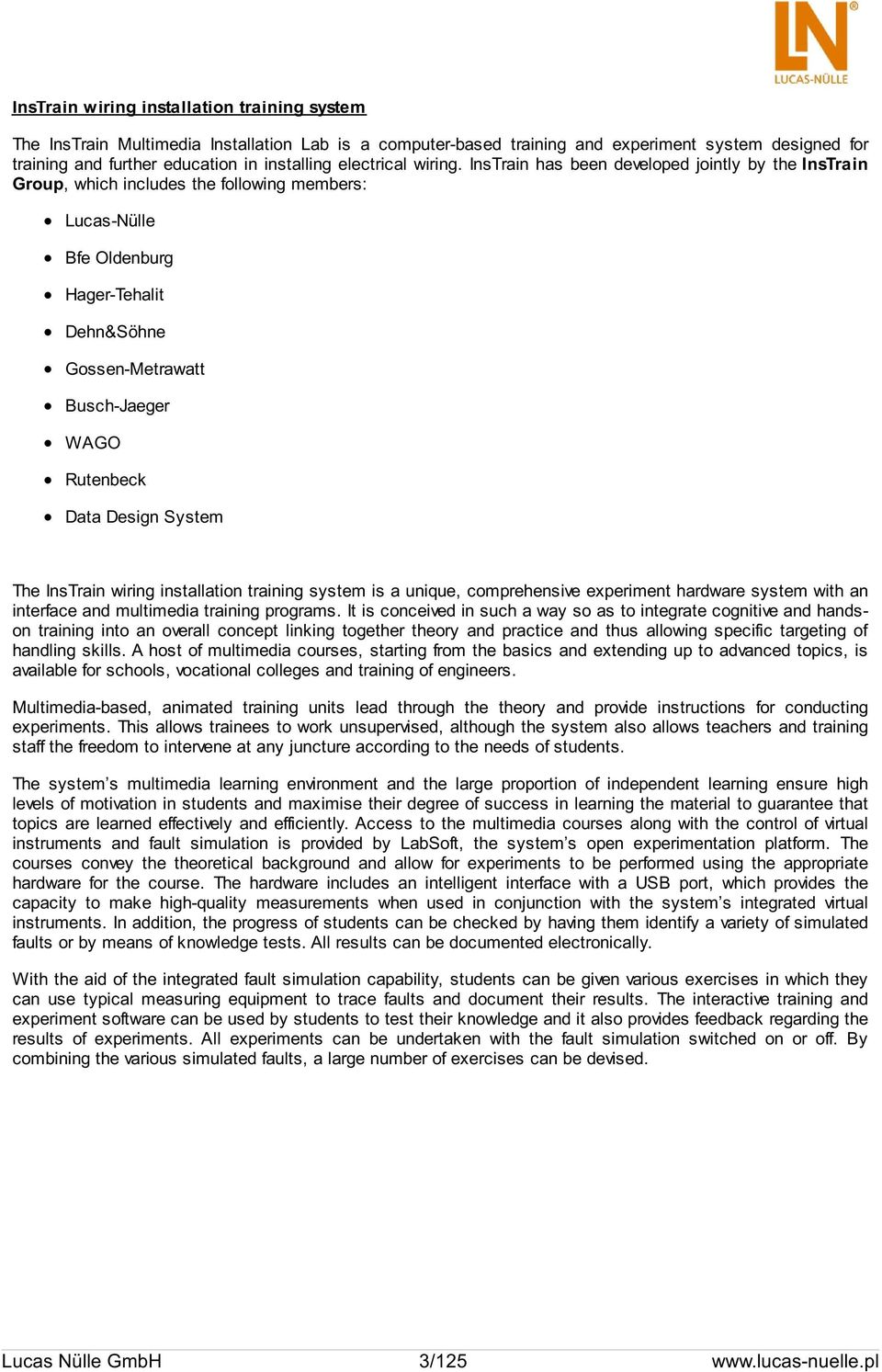

3 InsTrain wiring installation training system The InsTrain Multimedia Installation Lab is a computer-based training and experiment system designed for training and further education in installing electrical wiring. InsTrain has been developed jointly by the InsTrain Group, which includes the following members: Lucas-Nülle Bfe Oldenburg Hager-Tehalit Dehn&Söhne Gossen-Metrawatt Busch-Jaeger WAGO Rutenbeck Data Design System The InsTrain wiring installation training system is a unique, comprehensive experiment hardware system with an interface and multimedia training programs. It is conceived in such a way so as to integrate cognitive and handson training into an overall concept linking together theory and practice and thus allowing specific targeting of handling skills. A host of multimedia courses, starting from the basics and extending up to advanced topics, is available for schools, vocational colleges and training of engineers. Multimedia-based, animated training units lead through the theory and provide instructions for conducting experiments. This allows trainees to work unsupervised, although the system also allows teachers and training staff the freedom to intervene at any juncture according to the needs of students. The system s multimedia learning environment and the large proportion of independent learning ensure high levels of motivation in students and maximise their degree of success in learning the material to guarantee that topics are learned effectively and efficiently. Access to the multimedia courses along with the control of virtual instruments and fault simulation is provided by LabSoft, the system s open experimentation platform. The courses convey the theoretical background and allow for experiments to be performed using the appropriate hardware for the course. The hardware includes an intelligent interface with a USB port, which provides the capacity to make high-quality measurements when used in conjunction with the system s integrated virtual instruments. In addition, the progress of students can be checked by having them identify a variety of simulated faults or by means of knowledge tests. All results can be documented electronically. With the aid of the integrated fault simulation capability, students can be given various exercises in which they can use typical measuring equipment to trace faults and document their results. The interactive training and experiment software can be used by students to test their knowledge and it also provides feedback regarding the results of experiments. All experiments can be undertaken with the fault simulation switched on or off. By combining the various simulated faults, a large number of exercises can be devised. Lucas Nülle GmbH 3/125

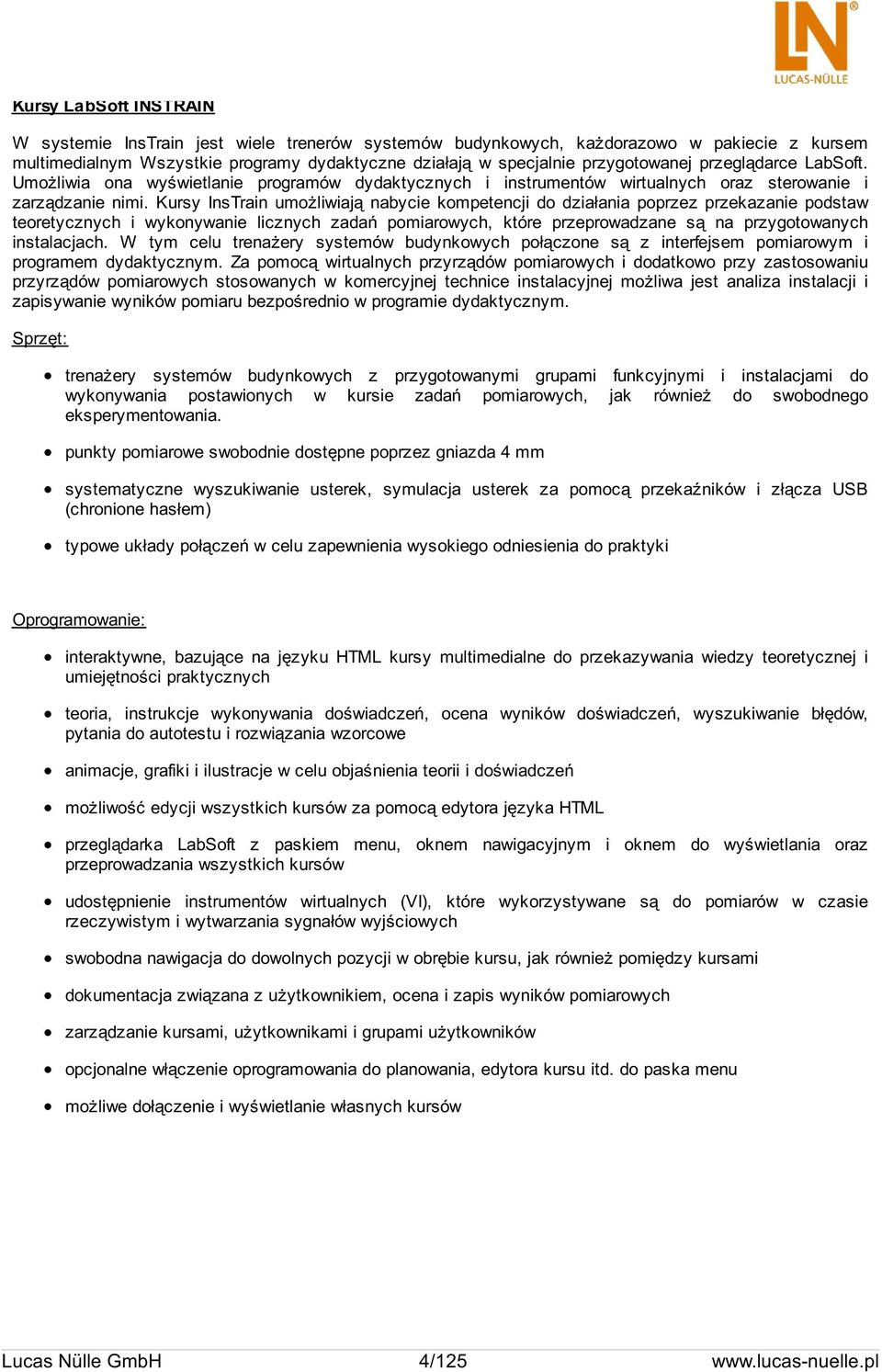

4 Kursy LabSoft INSTRAIN W systemie InsTrain jest wiele trenerów systemów budynkowych, każdorazowo w pakiecie z kursem multimedialnym Wszystkie programy dydaktyczne działają w specjalnie przygotowanej przeglądarce LabSoft. Umożliwia ona wyświetlanie programów dydaktycznych i instrumentów wirtualnych oraz sterowanie i zarządzanie nimi. Kursy InsTrain umożliwiają nabycie kompetencji do działania poprzez przekazanie podstaw teoretycznych i wykonywanie licznych zadań pomiarowych, które przeprowadzane są na przygotowanych instalacjach. W tym celu trenażery systemów budynkowych połączone są z interfejsem pomiarowym i programem dydaktycznym. Za pomocą wirtualnych przyrządów pomiarowych i dodatkowo przy zastosowaniu przyrządów pomiarowych stosowanych w komercyjnej technice instalacyjnej możliwa jest analiza instalacji i zapisywanie wyników pomiaru bezpośrednio w programie dydaktycznym. Sprzęt: trenażery systemów budynkowych z przygotowanymi grupami funkcyjnymi i instalacjami do wykonywania postawionych w kursie zadań pomiarowych, jak również do swobodnego eksperymentowania. punkty pomiarowe swobodnie dostępne poprzez gniazda 4 mm systematyczne wyszukiwanie usterek, symulacja usterek za pomocą przekaźników i złącza USB (chronione hasłem) typowe układy połączeń w celu zapewnienia wysokiego odniesienia do praktyki Oprogramowanie: interaktywne, bazujące na języku HTML kursy multimedialne do przekazywania wiedzy teoretycznej i umiejętności praktycznych teoria, instrukcje wykonywania doświadczeń, ocena wyników doświadczeń, wyszukiwanie błędów, pytania do autotestu i rozwiązania wzorcowe animacje, grafiki i ilustracje w celu objaśnienia teorii i doświadczeń możliwość edycji wszystkich kursów za pomocą edytora języka HTML przeglądarka LabSoft z paskiem menu, oknem nawigacyjnym i oknem do wyświetlania oraz przeprowadzania wszystkich kursów udostępnienie instrumentów wirtualnych (VI), które wykorzystywane są do pomiarów w czasie rzeczywistym i wytwarzania sygnałów wyjściowych swobodna nawigacja do dowolnych pozycji w obrębie kursu, jak również pomiędzy kursami dokumentacja związana z użytkownikiem, ocena i zapis wyników pomiarowych zarządzanie kursami, użytkownikami i grupami użytkowników opcjonalne włączenie oprogramowania do planowania, edytora kursu itd. do paska menu możliwe dołączenie i wyświetlanie własnych kursów Lucas Nülle GmbH 4/125

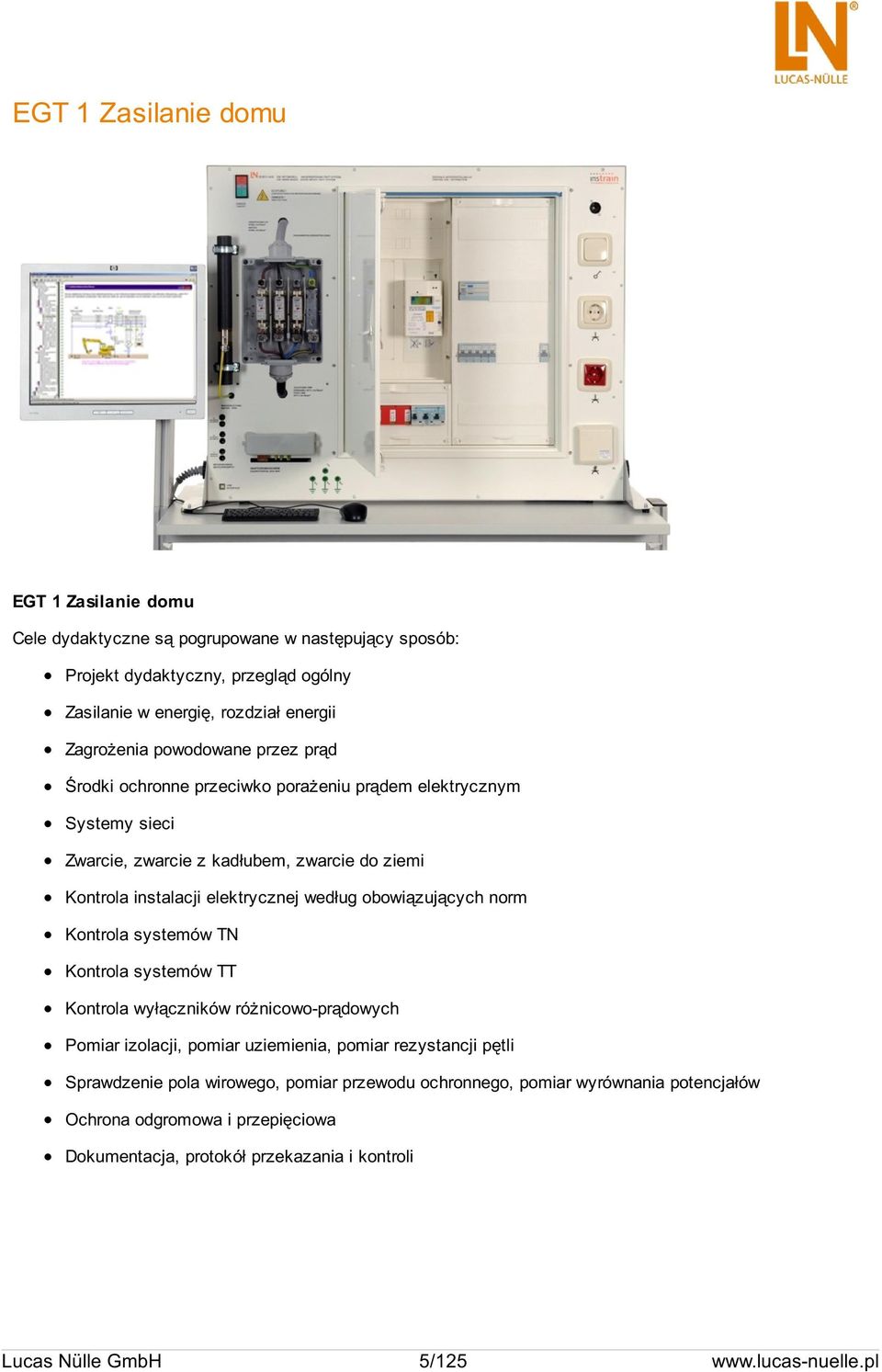

5 EGT 1 Zasilanie domu EGT 1 Zasilanie domu Cele dydaktyczne są pogrupowane w następujący sposób: Projekt dydaktyczny, przegląd ogólny Zasilanie w energię, rozdział energii Zagrożenia powodowane przez prąd Środki ochronne przeciwko porażeniu prądem elektrycznym Systemy sieci Zwarcie, zwarcie z kadłubem, zwarcie do ziemi Kontrola instalacji elektrycznej według obowiązujących norm Kontrola systemów TN Kontrola systemów TT Kontrola wyłączników różnicowo-prądowych Pomiar izolacji, pomiar uziemienia, pomiar rezystancji pętli Sprawdzenie pola wirowego, pomiar przewodu ochronnego, pomiar wyrównania potencjałów Ochrona odgromowa i przepięciowa Dokumentacja, protokół przekazania i kontroli Lucas Nülle GmbH 5/125

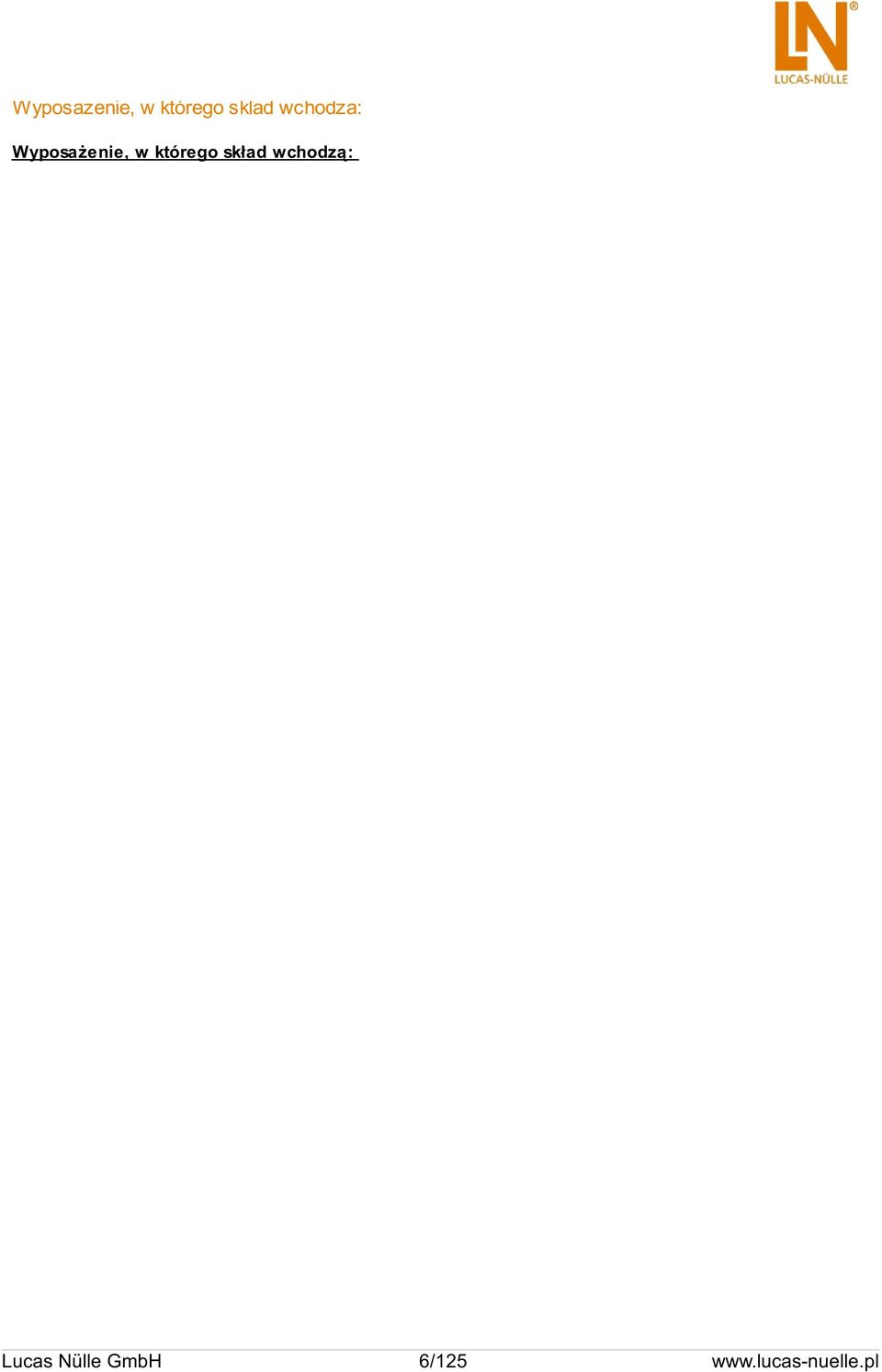

6 Wyposazenie, w którego sklad wchodza: Wyposażenie, w którego skład wchodzą: Lucas Nülle GmbH 6/125

7 Pos. nazwa produktu Bestell-Nr. Anz. 1 VDE building management: interface, house connection & distr., fault sim. SE2671-1M 1 Compact, multi-functional, computer-based training equipment for electrical wiring installation and associated protective measures Topic: "Building service entry and main distribution box". All experiments can be undertaken with fault simulation switched on or off. By combining the various simulated faults, a large number of exercises can be devised. The hardware is supplemented not only by training software but also by software for planning electrical wiring installations for complete buildings. Built-in product databases encompassing various manufacturers allow for all kinds of plans and lists to be generated and printed out. Equipment and functions included CD-ROM with Labsoft browser and course software Planning software for planning installations in whole buildings Wiring installation training system Building service entry and main distribution box Fault simulation: 32 simulated faults can be activated Building distribution box model with measuring sockets Equipotential bonding bar Water mains pipe Complete main distribution box for building Digital electricity meter and mains switch 4 x circuit breakers RCD 2 x 230V sockets CEE socket, 400V Lamp circuit (on-off) 2 x voltmeters, max. 600V 1 x ammeter, max. 10A, 1 x three-channel oscilloscope max. 600V Interface with USB port Operating voltage: 3 x 230V/400V/50Hz Connector: CEE 16A Dimensions: 1000 x 800 x 220mm Lucas Nülle GmbH 7/125

8 Weight: 45kg Lucas Nülle GmbH 8/125

9 Przyrzady pomiarowe: Przyrządy pomiarowe: Lucas Nülle GmbH 9/125

10 Pos. nazwa produktu Bestell-Nr. Anz. 2 Tester instalacyjny do kontroli środków ochronnych zgodnie z DIN VDE 0100, RCD typ B LM Szeroki zakres pomiarowy przyrządu probierczego umożliwia zastosowanie we wszystkich sieciach prądu przemiennego i trójfazowego o napięciach od 65 do 500 V i częstotliwościach od 15,4 do 420 Hz. Pomiary pomiary impedancji pętlic i sieci Pomiar rezystancji izolacji napięciem znamionowym, ze zmiennym lub rosnącym napięciem probierczym, pomiary niskoomowe Pomiar rezystancji uziemienia Pomiary izolacji w lokalizacji Uniwersalny system przyłączy Wskazanie dopuszczalnych typów bezpieczników w instalacjach elektrycznych Badanie rozruchu liczników zużycia energii Obliczenie długości przewodów dla popularnych przekrojów przewodów miedzianych Pomiar prądów wstępnych, prądów upływu i prądów wyrównawczych do 1 A oraz prądów roboczych Pomiar kierunku pola wirującego (kolejność faz, najwyższe napięcie sprzężone) Pomiar napięcia dotykowego bez wyzwolenia wyłącznika. (Mierzone jest tutaj napięcie dotykowe w odniesieniu do znamionowego prądu zadziałania przy 1/3 znamionowego prądu zadziałania). Kontrola zadziałania przy znamionowym prądzie zadziałania, pomiar czasu wyzwolenia Specjalne kontrole instalacji lub wyłączników różnicowoprądowych Kontrola instalacji lub wyłączników różnicowo-prądowych narastającym prądem zadziałania ze wskazaniem prądu wyzwolenia i napięcia dotykowego w chwili wyzwolenia. Kontrola wyłączników ochronnych różnicowo-prądowych przy: ½ I ΔN, 1 I ΔN, 2 I ΔN, 5 I ΔN Kontrola wyłączników ochronnych różnicowo-prądowych, które są odpowiednie do stałych prądów zadziałania; kontrola odbywa się z wykorzystaniem dodatnich lub ujemnych półfal Kontrola wyłączników ochronnych różnicowo-prądowych z ustawianym prądem zadziałania w celu ustalenia napięcia dotykowego i prądu zadziałania Kontrola zadziałania przy prądzie przemiennym i stałym wyłączników uniwersalnych (typu B) Oprogramowanie do interpretacji wyników Oprogramowanie rejestruje wszystkie ważne dane do Lucas Nülle GmbH 10/125

11 protokołowania zgodnie z DIN VDE 0100, część 600 Protokoły kontrolne (ZVEH) mogą być generowane automatycznie Struktury rozdzielcze z danymi obwodów prądowych / danymi wyłączników ochronnych różnicowo-prądowych można definiować indywidualnie Utworzone struktury można zapisywać i w razie potrzeby ładować do przyrządu probierczego Przyrząd probierczy i komputer PC mogą wymieniać dane dwukierunkowo przez złącze USB Możliwy jest eksport danych w formacie EXCEL, CSV i XML Zakres dostawy 1 przyrząd probierczy 1 wtyk z zestykiem ochronnym (PRO-Schuko) 1 2-biegunowy adapter pomiarowy i 1 przewód rozszerzający do adaptera 3-biegunowego (PRO- A3-II) 2 zaciski krokodylkowe 1 pasek do przenoszenia 1 zestaw baterii (8 x LR6) 1 skrócona instrukcja obsługi 1 instrukcja obsługi (na płycie CD) 1 zaświadczenie o kalibracji DKD 1 program na komputer PC do komunikacji z przyrządem probierczym Producent Metrawatt: ProfitestMTECH Lucas Nülle GmbH 11/125

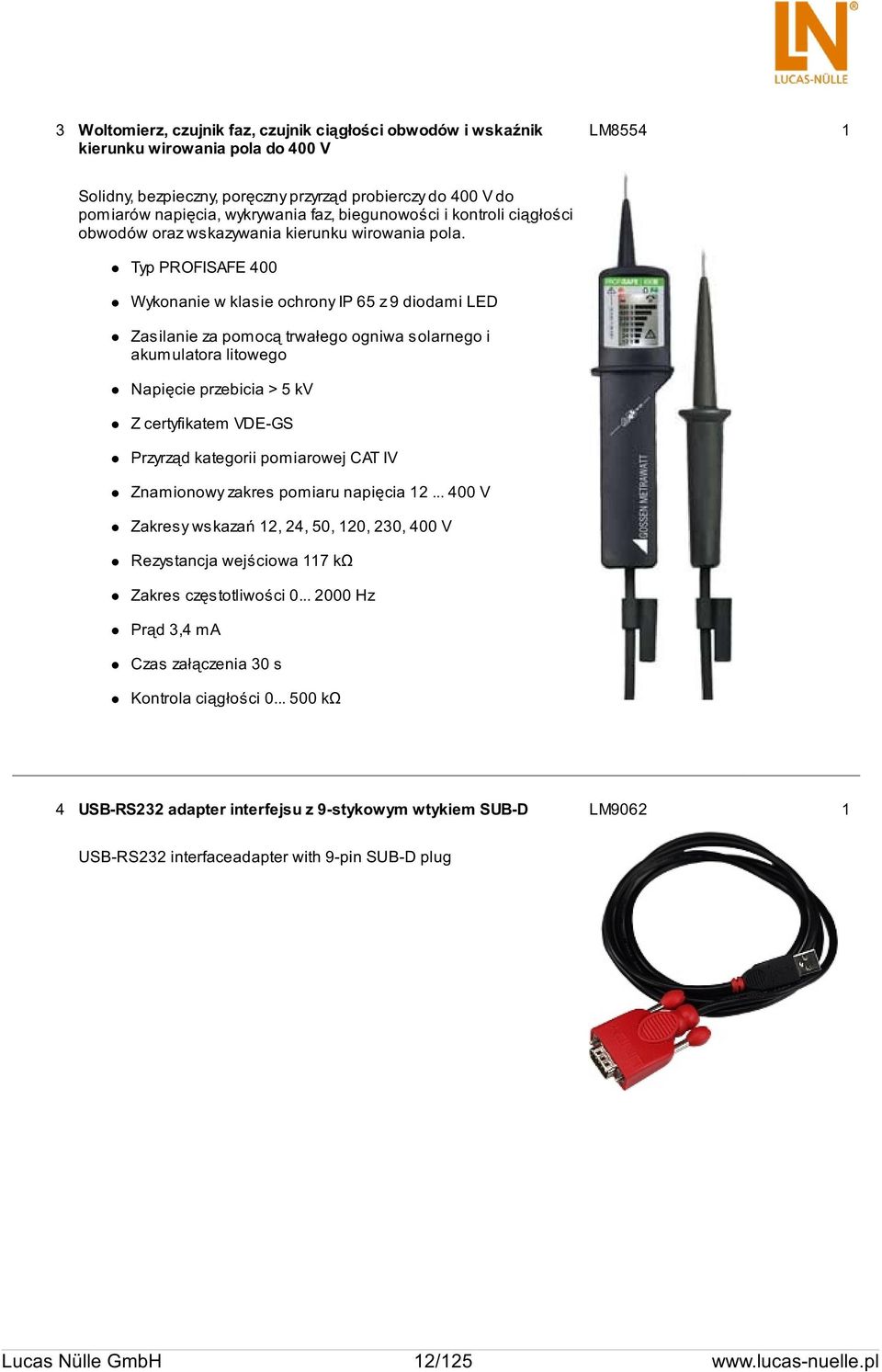

12 3 Woltomierz, czujnik faz, czujnik ciągłości obwodów i wskaźnik kierunku wirowania pola do 400 V LM Solidny, bezpieczny, poręczny przyrząd probierczy do 400 V do pomiarów napięcia, wykrywania faz, biegunowości i kontroli ciągłości obwodów oraz wskazywania kierunku wirowania pola. Typ PROFISAFE 400 Wykonanie w klasie ochrony IP 65 z 9 diodami LED Zasilanie za pomocą trwałego ogniwa solarnego i akumulatora litowego Napięcie przebicia > 5 kv Z certyfikatem VDE-GS Przyrząd kategorii pomiarowej CAT IV Znamionowy zakres pomiaru napięcia V Zakresy wskazań 12, 24, 50, 120, 230, 400 V Rezystancja wejściowa 117 kω Zakres częstotliwości Hz Prąd 3,4 ma Czas załączenia 30 s Kontrola ciągłości kω 4 USB-RS232 adapter interfejsu z 9-stykowym wtykiem SUB-D LM USB-RS232 interfaceadapter with 9-pin SUB-D plug Lucas Nülle GmbH 12/125

13 Dodatkowo warte polecenia: Pos. nazwa produktu Bestell-Nr. Anz. 5 Wireless LAN USB device server LM USB device server for connecting USB equipment to a network via a WLAN or LAN link. Instead of connecting directly via a local USB port, communication between the computer and the training system is handled by the USB device server via WLAN or LAN connection. Technical data: Includes: Device Interfaces: 2 x USB 2.0 Hi-Speed Port (using an optional USB hub, a max. of 15 USB connections are possible) Network Interfaces: LAN / WLAN: 10, 100, 1000 Mbps (autodetect) / IEEE a/b/g/n, up to 300 Mbit Built-in antenna (2T2R) for WLAN WLAN: Ad-hoc- or infrastructure mode Supported wireless security: WEP(64/128), WPA- PSK(TKIP/AES), WPA2-PSK(AES) Configuration via setup program or web-interface Supported Operating Systems: Windows 8/7/Vista/XP, Server 2008/2003 Dimensions main unit: B: 126,4 mm D: 71,5 mm H: 24,2 mm ( ±2 mm) Weight: 105 g Main unit Wide-range power supply, V, 50/60Hz Patch lead for configuration CD-ROM with configuration and operating software, instruction manual Expanded instruction manual with configuration examples Lucas Nülle GmbH 13/125

14 6 Cyfrowy miernik uniwersalny Multi 13S LM Uniwersalny multimetr laboratoryjny i przyrząd do pomiaru temperatury z interfejsem IR, do wymagających, uniwersalnych pomiarów i rejestracji w edukacji, elektroenergetyce, technice procesowej itp. 3 ¾-pozycyjny multimetr, rozdzielczość: ±3.100 cyfr kategoria pomiarowa CATII V podłączenie do systemu UniTrain za pomocą interfejsu podczerwieni (IrDa) zakresy pomiarowe napięcia i prądu: 30 mv V DC, 3 V V AC; 3 ma - 16 A DC; 30 ma - 10 A AC zakresy pomiarowe rezystancji: 30 Ω 30 MΩ zakresy specjalne: C do pomiaru temperatury za pomocą PT100/1000 test ciągłości przewodów i test diod automatyczny wybór zakresu i wyłączenie baterii, funkcja Min/Max i Data-Hold ma - bezpiecznik wysokoprądowy na napięcie znamionowe 1000 V wyświetlacz z paskiem graficznym i podświetleniem tła zakres dostawy: gumowe etui, kable pomiarowe, zapasowy bezpiecznik, bateria 9 V, certyfikat kalibracji Lucas Nülle GmbH 14/125

15 Akcesoria: Pos. nazwa produktu Bestell-Nr. Anz. 7 Mobilne stanowisko doświadczalne InsTrain/CarTrain, SybaPro, 1010x1350x700mm ST7200-3K 1 Mobilny wózek doświadczalny został skonstruowany specjalnie z myślą o umieszczeniu w nim systemów InsTrain i CarTrain. Czy to podczas lekcji przed klasą, czy też w trakcie praktycznych ćwiczeń uczniów, na stanowisku doświadczalnym InsTrain można bezpiecznie i przejrzyście zbudować wszystkie systemy InsTrain. Uczniowie mają do dyspozycji nowoczesne, odpowiednie do kształcenia na wysokim poziomie stanowisko robocze z powierzchnią roboczą i dostępem do multimediów. Mobilne stanowisko doświadczalne jest dostarczane jako zestaw elementów przeznaczony do samodzielnego montażu przez klienta. Profil aluminiowy z wbudowanymi rowkami do mocowania różnych elementów 4 skrętne podwójne rolki, z tego 2 z hamulcem Płyta stołu 1005 x 30 x 700 mm (szer. x wys. x głęb.) Płyty z wielowarstwowej płyty wiórowej z drobnych wiórów o dużej gęstości zgodnej z DIN EN 438-1; kolor jasnoszary, z dwustronną powłoką z tworzywa warstwowego o grubości 0,8 mm, z lekką strukturą (Resopal), zgodnie z DIN Obramowanie płyty stołu w postaci solidnego, odpornego obrzeża z barwionego w masie tworzywa sztucznego o grubości 3 mm w kolorze RAL 7047 Okładzina i obrzeże nie zawierają PCW. Zamontowana od dołu, odłączana listwa z 5 gniazdami Płyta stołu na wysokości 830 mm Wymiary: 1010 x 1350 x 700 mm (szer. x wys. x głęb.) Lucas Nülle GmbH 15/125

16 8 Podwieszona szafka, 4 szuflady, szuflada na akcesoria, centralny zamek ST8007-1A 1 1 szuflada na akcesoria 1 szuflada o wysokości 2 U 2 szuflady o wysokości 4 U Szerokość użyteczna 330 mm, głębokość użyteczna 480 mm Zamek centralny Metalowa szuflada, dookoła rząd rowków do wtykania Korpus z wielowarstwowej płyty wiórowej z drobnych wiórów o dużej gęstości, grubość 19 mm, z obustronną okładziną z tworzywa sztucznego o klasie jakości E1 Wymiary: 430 x 580 x 590 mm (szer. x głęb. x wys.) 9 Uchwyt PC do stanowiska doświadczalnego SybaPro, z regulacją wysokości i szerokości ST7200-5A 1 Uchwyt PC do stołów laboratoryjnych z serii SybaPRO, z perforowanej blachy stalowej o grubości 1,5 mm, do montażu na profilu aluminiowym. Zmienna wysokość montażu Regulowana szerokość ( mm) Montaż po prawej lub po lewej stronie W zestawie materiały montażowe (4 śruby, 4 wpusty przesuwane) Odporna na kwasy powłoka z żywicy epoksydowej nanoszonej proszkowo o grubości ok. 80 µm, kolor RAL 7047 Lucas Nülle GmbH 16/125

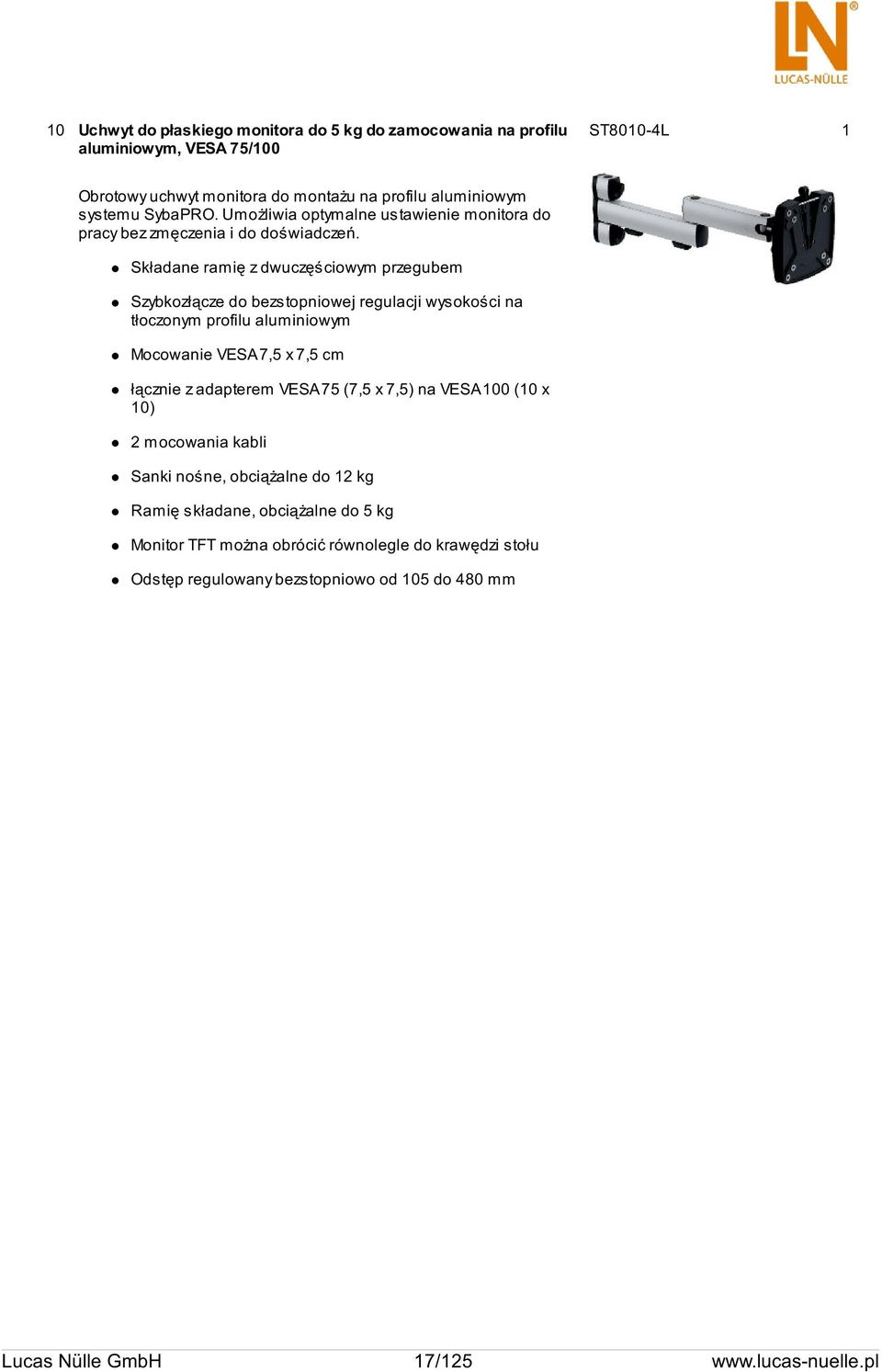

17 10 Uchwyt do płaskiego monitora do 5 kg do zamocowania na profilu aluminiowym, VESA 75/100 ST8010-4L 1 Obrotowy uchwyt monitora do montażu na profilu aluminiowym systemu SybaPRO. Umożliwia optymalne ustawienie monitora do pracy bez zmęczenia i do doświadczeń. Składane ramię z dwuczęściowym przegubem Szybkozłącze do bezstopniowej regulacji wysokości na tłoczonym profilu aluminiowym Mocowanie VESA 7,5 x 7,5 cm łącznie z adapterem VESA 75 (7,5 x 7,5) na VESA 100 (10 x 10) 2 mocowania kabli Sanki nośne, obciążalne do 12 kg Ramię składane, obciążalne do 5 kg Monitor TFT można obrócić równolegle do krawędzi stołu Odstęp regulowany bezstopniowo od 105 do 480 mm Lucas Nülle GmbH 17/125

18 11 Walizka narzędziowa 'elektrotechnika SE2670-4B 1 Walizka skórzana z kieszenią na dokumenty i paskiem na ramię, z zawartością dobraną pod kątem potrzeb uczniów Krawędzie są wzmocnione aluminiowymi kątownikami, zaś na dnie znajduje się stabilna wanna z ocynkowanej blachy. Przednia i tylna strona walizki rozkłada się oddzielnie. Walizka jest zamykana na zamki. W walizce znajdują się następujące narzędzia: 1 szczypce telefoniczne, proste 1 kombinerki 1 szczypce do cięcia drutu 1 szczypce do usuwania izolacji 2 wkrętaki warsztatowe 2 wkrętaki krzyżowe 4 wkrętaki do instalacji elektrycznych 1 próbnik napięcia VDE 1 nóż do kabli 1 nóż do kabli Jokari 1 piłka kieszonkowa PUK 1 przecinak elektrotechniczny 1 przecinak do betonu 1 młotek ślusarski 1 pobijak ręczny 1 szpachelka malarska 1 pojemnik do gipsu 1 pędzel Wymiary: 440 x 240 x 340 mm (dł. x szer. x wys.) Masa: 5,0 kg Lucas Nülle GmbH 18/125

19 EGT 2 Uklady polaczen lamp i urzadzen Lucas Nülle GmbH 19/125

20 EGT 2 Układy połączeń lamp i urządzeń Trenażer systemów budynkowych "Układy połączeń lamp i urządzeń" to multimedialny projekt dydaktyczny na tematy: Instalacyjne układy połączeń, planowanie, obliczenia Kabel, obliczenie, ułożenie Podrozdzielnia, planowanie, Środki ochronne zgodne z VDE Za pomocą różnego oprogramowania poszczególne treści dydaktyczne realizowane są w sposób zbliżony do praktyki. Oprogramowanie dydaktyczne stanowi nadrzędny, strukturyzowany przewodnik użytkowników. Zwiększa to znacznie udział nauki własnej. Cele dydaktyczne są pogrupowane w następujący sposób: Instalacja wyłączników i przełączników schodowych Instalacja połączeń krzyżowych Instalacja połączeń szeregowych Instalacja układów z przekaźnikiem impulsującym Przyciemnianie świetlówek Przyciemnianie żarówek halogenowych Instalacja czujnika ruchu do oświetlenia zewnętrznego Instalacja wielofunkcyjnych przełączników komfortowych Środki ochronne przeciwko porażeniu prądem elektrycznym Kontrola wyłączników różnicowo-prądowych Pomiar izolacji, pomiar uziemienia, pomiar rezystancji pętli Sprawdzenie pola wirowego, pomiar przewodu ochronnego, pomiar wyrównania potencjałów Ochrona odgromowa i przepięciowa Dokumentacja, protokół przekazania i kontroli Lucas Nülle GmbH 20/125

22 Pos. nazwa produktu Bestell-Nr. Anz. 12 System szkoleniowy z zakresu techniki budynków Interfejs, technika oświetlenia i urządzeń, symulacja usterek SE2671-1C 1 Kompaktowe, wielofunkcyjne i wspomagane komputerowo urządzenie treningowe z zakresu elektrycznej techniki instalacyjnej i stosowanych w ramach niej środków ochronnych na temat "Układy połączeń lamp i urządzeń". Co do treści, system obejmuje tematy nadrzędne, jak połączenia instalacyjne, planowanie, kable, układanie kabli, podrozdzielnie i środki ochronne zgodne z VDE. Wszystkie doświadczenia można wykonać zarówno w stanie wolnym od usterek, jak i w stanie, gdy występują usterki. Różne możliwości kombinacyjne usterek tworzą dużą liczbę zadań ćwiczebnych. Uzupełnieniem sprzętu jest nie tylko oprogramowanie dydaktyczne, ale także oprogramowanie do planowania kompletnej instalacji elektrycznej budynków. Oprogramowanie to obejmuje takie obszary, jak instalacje elektryczne, sanitarne, grzewcze, klimatyzacyjne i wentylacyjne. Dzięki wbudowanym bazom danych produktów różnych producentów można sporządzić i wydrukować wszelkie rodzaje planów i list. Cele dydaktyczne są pogrupowane w następujący sposób: Projekt dydaktyczny, przegląd ogólny Sporządzanie różnych dokumentacji Projekt szkoleniowy "Kuchnia instalacja według wymagań klienta" Projekt szkoleniowy "Instalacja w łazience po dokładnym wywiadzie z klientem" Projekt szkoleniowy "Instalacja w korytarzu z planowaniem zlecenia" Projekt szkoleniowy "Sypialnia / pokój dziecięcy według wymagań klienta" Projekt szkoleniowy "Podrozdzielnia z planowaniem i kalkulacją" Kontrola wszystkich instalacji zgodnie z DIN VDE 0100 część 600 Ochrona odgromowa i przepięciowa Dokumentacja, protokół przekazania i kontroli Wszystkie doświadczenia można wykonać zarówno w stanie wolnym od usterek, jak i w stanie, gdy występują usterki. Różne możliwości kombinacyjne usterek tworzą dużą liczbę zadań ćwiczebnych. Zakres dostawy i elementy funkcyjne: Płyta CD z przeglądarką LabSoft i oprogramowaniem kursu Oprogramowanie do planowania kompletnej instalacji budynków Trenażer systemów budynkowych "Połączenia instalacyjne" Wspomagany komputerowo uniwersalny symulator usterek Wyłącznik ochronny różnicowo-prądowy 30 ma Lucas Nülle GmbH 22/125

23 Trzybiegunowy ochronny wyłącznik nadmiarowo-prądowy 6 jednobiegunowych ochronnych wyłączników nadmiarowoprądowych Czterobiegunowa ochrona odgromowa i przepięciowa Precyzyjna ochrona przepięciowa do urządzeń elektronicznych Przekaźnik impulsujący 3 gniazda 230 V Gniazdo przyłączeniowe do urządzeń 400 V 4 wyłączniki przełączniki schodowe Łącznik szeregowy Łącznik krzyżowy 2 ściemniacze Czujnik ruchu Lucas Nülle GmbH 23/125

24 Przyrzady pomiarowe: Przyrządy pomiarowe: Pos. nazwa produktu Bestell-Nr. Anz. 13 Woltomierz, czujnik faz, czujnik ciągłości obwodów i wskaźnik kierunku wirowania pola do 400 V LM Solidny, bezpieczny, poręczny przyrząd probierczy do 400 V do pomiarów napięcia, wykrywania faz, biegunowości i kontroli ciągłości obwodów oraz wskazywania kierunku wirowania pola. Typ PROFISAFE 400 Wykonanie w klasie ochrony IP 65 z 9 diodami LED Zasilanie za pomocą trwałego ogniwa solarnego i akumulatora litowego Napięcie przebicia > 5 kv Z certyfikatem VDE-GS Przyrząd kategorii pomiarowej CAT IV Znamionowy zakres pomiaru napięcia V Zakresy wskazań 12, 24, 50, 120, 230, 400 V Rezystancja wejściowa 117 kω Zakres częstotliwości Hz Prąd 3,4 ma Czas załączenia 30 s Kontrola ciągłości kω Lucas Nülle GmbH 24/125

25 14 Tester instalacyjny do kontroli środków ochronnych zgodnie z DIN VDE 0100, RCD typ B LM Szeroki zakres pomiarowy przyrządu probierczego umożliwia zastosowanie we wszystkich sieciach prądu przemiennego i trójfazowego o napięciach od 65 do 500 V i częstotliwościach od 15,4 do 420 Hz. Pomiary pomiary impedancji pętlic i sieci Pomiar rezystancji izolacji napięciem znamionowym, ze zmiennym lub rosnącym napięciem probierczym, pomiary niskoomowe Pomiar rezystancji uziemienia Pomiary izolacji w lokalizacji Uniwersalny system przyłączy Wskazanie dopuszczalnych typów bezpieczników w instalacjach elektrycznych Badanie rozruchu liczników zużycia energii Obliczenie długości przewodów dla popularnych przekrojów przewodów miedzianych Pomiar prądów wstępnych, prądów upływu i prądów wyrównawczych do 1 A oraz prądów roboczych Pomiar kierunku pola wirującego (kolejność faz, najwyższe napięcie sprzężone) Pomiar napięcia dotykowego bez wyzwolenia wyłącznika. (Mierzone jest tutaj napięcie dotykowe w odniesieniu do znamionowego prądu zadziałania przy 1/3 znamionowego prądu zadziałania). Kontrola zadziałania przy znamionowym prądzie zadziałania, pomiar czasu wyzwolenia Specjalne kontrole instalacji lub wyłączników różnicowoprądowych Kontrola instalacji lub wyłączników różnicowo-prądowych narastającym prądem zadziałania ze wskazaniem prądu wyzwolenia i napięcia dotykowego w chwili wyzwolenia. Kontrola wyłączników ochronnych różnicowo-prądowych przy: ½ I ΔN, 1 I ΔN, 2 I ΔN, 5 I ΔN Kontrola wyłączników ochronnych różnicowo-prądowych, które są odpowiednie do stałych prądów zadziałania; kontrola odbywa się z wykorzystaniem dodatnich lub ujemnych półfal Kontrola wyłączników ochronnych różnicowo-prądowych z ustawianym prądem zadziałania w celu ustalenia napięcia dotykowego i prądu zadziałania Kontrola zadziałania przy prądzie przemiennym i stałym wyłączników uniwersalnych (typu B) Oprogramowanie do interpretacji wyników Oprogramowanie rejestruje wszystkie ważne dane do protokołowania zgodnie z DIN VDE 0100, część 600 Lucas Nülle GmbH 25/125

26 Protokoły kontrolne (ZVEH) mogą być generowane automatycznie Struktury rozdzielcze z danymi obwodów prądowych / danymi wyłączników ochronnych różnicowo-prądowych można definiować indywidualnie Utworzone struktury można zapisywać i w razie potrzeby ładować do przyrządu probierczego Przyrząd probierczy i komputer PC mogą wymieniać dane dwukierunkowo przez złącze USB Możliwy jest eksport danych w formacie EXCEL, CSV i XML Zakres dostawy 1 przyrząd probierczy 1 wtyk z zestykiem ochronnym (PRO-Schuko) 1 2-biegunowy adapter pomiarowy i 1 przewód rozszerzający do adaptera 3-biegunowego (PRO- A3-II) 2 zaciski krokodylkowe 1 pasek do przenoszenia 1 zestaw baterii (8 x LR6) 1 skrócona instrukcja obsługi 1 instrukcja obsługi (na płycie CD) 1 zaświadczenie o kalibracji DKD 1 program na komputer PC do komunikacji z przyrządem probierczym Producent Metrawatt: ProfitestMTECH Lucas Nülle GmbH 26/125

27 Akcesoria: Pos. nazwa produktu Bestell-Nr. Anz. 15 Zestaw bezpiecznych przewodów pomiarowych 4 mm (32 szt.) do InsTrain SO5148-1M 1 Zestaw bezpiecznych przewodów pomiarowych z wtykami lamelowymi 4 mm z możliwością łączenia ze sobą, z bardzo elastycznego, podwójnie izolowanego przewodu. Skład zestawu: 8 x 25 cm, czarny 7 x 50 cm, czarny 4 x 100 cm, czarny 1 x 25 cm, niebieski 4 x 50 cm, niebieski 3 x 100 cm, niebieski 2 x 50 cm, żółto/zielony 2 x 100 cm, żółto/zielony 1 x 50 cm, czerwony Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionowe: 600 V CAT II, 32 A Lucas Nülle GmbH 27/125

34 EGT 3 Komunikacja i sieci EGT 3 Komunikacja i sieci Trenażer systemów budynkowych "Komunikacja i sieci" to multimedialny projekt dydaktyczny na tematy: Neutralne dla zastosowania okablowanie komunikacyjne zgodne z EN Długość kabli zgodna z EN Infrastruktura do rozsyłu danych w domowym biurze Rozsył danych w tablicy licznikowej do aplikacji multimedialnych Techniki połączeń (z samodzielnym montażem) Różne kable LWL, POF Zastosowania LAN / WLAN Rozbudowa instalacji (radio, kabel koncentryczny itp.) Obliczenie i budowa anten / instalacji kablowych Ochrona odgromowa i przepięciowa Protokół odbioru instalacji Symulacja usterek Za pomocą różnego oprogramowania poszczególne treści dydaktyczne realizowane są w sposób zbliżony do praktyki. Oprogramowanie dydaktyczne stanowi nadrzędny, strukturyzowany przewodnik użytkowników. Zwiększa to znacznie udział nauki własnej. Lucas Nülle GmbH 34/125

36 Pos. nazwa produktu Bestell-Nr. Anz. 23 System szkoleniowy z zakresu techniki budynków Interfejs, technika sieciowa i symulacja usterek SE2671-1E 1 Cele dydaktyczne są pogrupowane w następujący sposób: Projekt dydaktyczny, przegląd ogólny Połączenie w sieć dwóch komputerów PC za pomocą kabla krosowanego Wykonanie i kontrola kabla krosowanego Montaż, okablowanie i kontrola dwóch gniazd RJ45 w segmencie kanału kablowego Połączenie komputerów w sieci przez gniazda RJ45 (LSA) Wyposażenie rozdzielacza w NTBA, router WLAN itp. Instalacja pola PATCH w rozdzielaczu multimedialnym Połączenie komputerów w sieć za pomocą przełącznika i pola PATCH Zadanie: połączenie dwóch komputerów w sieć za pomocą POF Uruchomienie przyłącza DSL Zasilanie sygnałem z odbiornika DVB-T Instalacja gniazd przejściowych i końcowych w segmencie kanału (kabel koncentryczny) Dokumentacja, protokół przekazania i kontroli Wszystkie doświadczenia można wykonać zarówno w stanie wolnym od usterek, jak i w stanie, gdy występują usterki. Różne możliwości kombinacyjne usterek tworzą dużą liczbę zadań ćwiczebnych. Dane techniczne: Napięcie robocze: 230 V / 50 Hz Przyłącze: wtyk z zestykiem ochronnym Połączenie z komputerem PC: USB Elementy funkcjonalne: Multimedialna szafa rozdzielcza Przełącznik, poczwórny Moduł PATCH, 4-portowy 2 gniazda do urządzeń klasy ochrony II 2 gniazda 230 V z zestykiem ochronnym Segment kanału kablowego Materiały montażowe do gniazd RJ 45 Cat 6a 2 przejściówki RJ45 / LWL Materiały montażowe do gniazd montażowych Materiały montażowe do LWL/POF Wbudowane przyrządy pomiarowe 2 woltomierze, maks. 600 V 1 amperomierz, maks. 10 A 1 oscyloskop trzykanałowy maks. 600 V Wymiary: 1000 x 800 x 220 mm Lucas Nülle GmbH 36/125

37 Masa: 45 kg Uzupełnieniem tematu dydaktycznego jest nie tylko oprogramowanie dydaktyczne, ale także oprogramowanie do planowania kompletnej instalacji elektrycznej budynków. Oprogramowanie to obejmuje takie obszary, jak instalacje elektryczne, sanitarne, grzewcze, klimatyzacyjne i wentylacyjne. Za pomocą wbudowanych baz danych produktów różnych producentów można zrealizować następujące funkcje: Utworzenie zarysu w 2D lub 3D Wykonanie planów instalacyjnych dla różnych rzemiosł Wykonanie planów instalacji TV, sieci komputerowej, telefonicznej Sporządzenie dokumentacji przetargowej Sporządzenie list materiałów Sporządzenie planów rozdziału Uwzględnienie wytycznych w sprawie prowadzenia instalacji Sporządzenie dokumentów kontroli Lucas Nülle GmbH 37/125

44 EGT 4 Technika magistrali, KNX/EIB EGT 4 Technika magistrali, KNX/EIB Trenażer systemów budynkowych "Systemy magistralne KNX/EIB" to multimedialny projekt dydaktyczny na tematy: Projektowanie, planowanie, obliczenia Programowanie i parametryzacja Uruchomienie i kontrola Środki ochronne zgodne z VDE Za pomocą różnego oprogramowania poszczególne treści dydaktyczne realizowane są w sposób zbliżony do praktyki. Oprogramowanie dydaktyczne stanowi nadrzędny, strukturyzowany przewodnik użytkowników. Zwiększa to znacznie udział nauki własnej. Lucas Nülle GmbH 44/125

46 Pos. nazwa produktu Bestell-Nr. Anz. 31 System szkoleniowy z zakresu techniki budynków interfejs, technika magistralna KNX/EIB, symulacja usterek SE2671-1D 1 Cele dydaktyczne są pogrupowane w następujący sposób: Projekt dydaktyczny, przegląd ogólny Budowa struktur magistralnych, topologia Możliwości zastosowania KNX/EIB Projektowanie za pomocą ETS3 Budowa telegramu i adresowanie Media przesyłowe, kabel magistrali Instalacja magistrali KNX/EIB do różnych zastosowań Sterowanie oświetleniem Sterowanie żaluzjami Regulacja ogrzewania Monitorowanie pomieszczenia, monitorowanie obecności Uruchomienie i specyficzne kontrole Ochrona odgromowa i przepięciowa Dokumentacja, protokół przekazania i kontroli Wszystkie doświadczenia można wykonać zarówno w stanie wolnym od usterek, jak i w stanie, gdy występują usterki. Różne możliwości kombinacyjne usterek tworzą dużą liczbę zadań ćwiczebnych. Zakres dostawy i elementy funkcyjne Płyta CD z przeglądarką LabSoft i oprogramowaniem kursu Oprogramowanie do planowania kompletnej instalacji budynków Trenażer systemów budynkowych "Technika systemowa budynków" Wspomagany komputerowo uniwersalny symulator usterek Napięcie robocze: 230/400 V/50 Hz Przyłącze: CEE 16 A Połączenie z komputerem PC: USB Elementy funkcjonalne: Podrozdzielnica UP 4-rzędowa zaciski przejściowe (30 szt.) okablowane z bezpiecznymi gniazdami 4 mm Zasilacz EIB z dławikiem Interfejs EIB-USB EIB element łączeniowy 8-krotny EIB element wykonawczy żaluzji 2-krotny EIB zaciski ochrony odgromowej magistrali Interfejsy EIB-UP (5 szt.) Przycisk EIB 2-krotny Przycisk EIB 4-krotny Lucas Nülle GmbH 46/125

47 Sterowanie ogrzewaniem EIB Wyświetlacz informacyjny EIB Wejście binarne EIB poczwórne Symulacja temperatury w pomieszczeniu 12 TE rezerwa na dodatkowe podzespoły, wstępnie okablowana Symulacja budynku 13 lamp 2 symulatory żaluzji 1 dwustronny symulator zasłon 4 maski projektowe Wbudowane przyrządy pomiarowe 2 woltomierze, maks. 600 V 1 amperomierz, maks. 10 A 1 oscyloskop trzykanałowy maks. 600 V Wejścia i wyjścia: Bezpieczne gniazda magistrali 2 mm, bezpieczne gniazda sieci 4 mm Wymiary: 1000 x 800 x 220 mm Masa: 25 kg Uzupełnieniem tematu dydaktycznego jest nie tylko oprogramowanie dydaktyczne, ale także oprogramowanie do planowania kompletnej instalacji elektrycznej budynków. Oprogramo Lucas Nülle GmbH 47/125

48 32 Oprogramowanie ETS 4 lite do KNX / EIB (licencja jednostanowiskowa) z kluczem sprzętowym (D, GB, F, E) SO4001-4L 1 ETS4 to najnowsza generacja oprogramowania ETS, bezpośredni następca oprogramowania ETS3. W porównaniu z ETS3, wydanie ETS4 zawiera bardzo wiele ulepszeń. Uwaga! Licencja jest ograniczona do 20 produktów. Jest to wystarczające do celów edukacyjnych. Współpracuje ze wszystkimi popularnymi 32- i 64-bitowymi systemami operacyjnymi Windows Wykorzystuje najnowsze składniki Windows 2008 Server do bazy danych ETS4 Obsługa wielu monitorów Automatyczne aktualizacje oprogramowania Import danych projektów/produktów KNX Przełączanie między elementami KNX i znajdowanie elementów, jak obiekty i grupy adresów Oddzielne wyszukiwanie w drzewie i wyszukiwanie na listach Wbudowane okno parametrów KNX w interfejsie ETS4, możliwość przejścia przez każde okno parametrów jednym kliknięciem Oddzielne zarządzanie interfejsami magistrali KNX dla monitorów KNX i ETS4 Definiowanie własnych widoków "dynamicznych" (np. urządzenia ze specjalnymi nazwami i adresami) Swobodna strukturyzacja adresów grupowych, więcej niż trzystopniowa Pełne wykorzystanie 16-bitowej przestrzeni adresowej Kreator projektów do szybkiego tworzenia struktur budynku Automatyczne aktualizacje oprogramowania w tle Diagnostyka projektu online w celu analizy błędów instalacji Elastyczny monitor magistrali KNX/grup ze sterowanymi możliwościami zapisu oraz nowymi warunkami filtrowania/wyzwalania Wskaźnik obciążenia magistrali Lucas Nülle GmbH 48/125

49 Akcesoria: Pos. nazwa produktu Bestell-Nr. Anz. 33 Zestaw bezpiecznych przewodów pomiarowych 2/4 mm (32 szt.), Instrain KNX SO5148-1N 1 Zestaw bezpiecznych przewodów pomiarowych z wtykami lamelowymi 2 i 4 mm z możliwością łączenia ze sobą, z bardzo elastycznego, podwójnie izolowanego przewodu. Skład zestawu: 7 x 25 cm, czarny, 4 mm 9 x 50 cm, czarny, 4 mm 2 x 25 cm, niebieski, 4 mm 2 x 50 cm, niebieski, 4 mm 3 x 30 cm, czerwony, 2 mm 3 x 60 cm, czerwony, 2 mm 3 x 30 cm, czarny, 2 mm 3 x 60 cm, czarny, 2 mm Przekrój poprzeczny przewodów 4 mm 2,5 mm 2 Przekrój poprzeczny przewodów 2 mm 0,5 mm 2 Dane znamionowe przewodów 4 mm: 600 V CAT II, 32 A Dane znamionowe przewodów 2 mm: 600 V CAT II, 10 A Lucas Nülle GmbH 49/125
