1 CENNIK WYROBÓW Cennik aktualny na dzień

2 SPIS TRESCI SYSTEMY KOMINOWE DO KOTŁÓW Z ZAMKNIĘTĄ KOMORĄ SPALANIA SYSTEMY KOMINOWE TURBO DWUŚCIENNE SYSTEMY KOMINOWE TURBO JEDNOŚCIENNE SYSTEMY KOMINOWE TURBO JEDNOŚCIENNE - IZOLOWANE SYSTEMY KOMINOWE DO KOTŁÓW Z OTWARTĄ KOMORĄ SPALANIA WKŁADY KOMINOWE KOLANO RENOWACYJNE KOMINY DWUŚCIENNE IZOLOWANE KOMINY DWUŚCIENNE IZOLOWANE - PRO SYSTEMY KOMINOWE DO KOTŁÓW NA PALIWA STAŁE ŻAROODPORNE WKŁADY KOMINOWE ŻAROODPORNE OWALNE WKŁADY KOMINOWE ŻAROODPORNE KOMINY DWUŚCIENNE IZOLOWANE KOMINY HYBRYDOWE KOMINY HYBRYDOWE IZO CZARNE PRZYŁĄCZA KOMINKOWE ELEMENTY NIERDZEWNE DO KOMINÓW CERAMICZNYCH ELEMENTY NIERDZEWNE DO KOMINÓW CERAMICZNYCH NASADY KOMINOWE I WENTYLACYJNE NASADY STAŁE NASADY SAMONASTAWNE GŁOWICE OBROTOWE ELEMENTY WENTYLACJI ELEMENTY WENTYLACJI O PRZEKROJU OKRĄGŁYM I PROSTOKĄTNYM WENTYLACYJNE KOMINY IZOLOWANE ELASTYCZNE PRZEWODY ALUMINIOWE ELEMENTY UZUPEŁNIAJĄCE DO WENTYLACJI O PRZEKROJU OKRĄGŁYM ELEMENTY DO DYSTRYBUCJI CIEPŁEGO POWIETRZA... 43

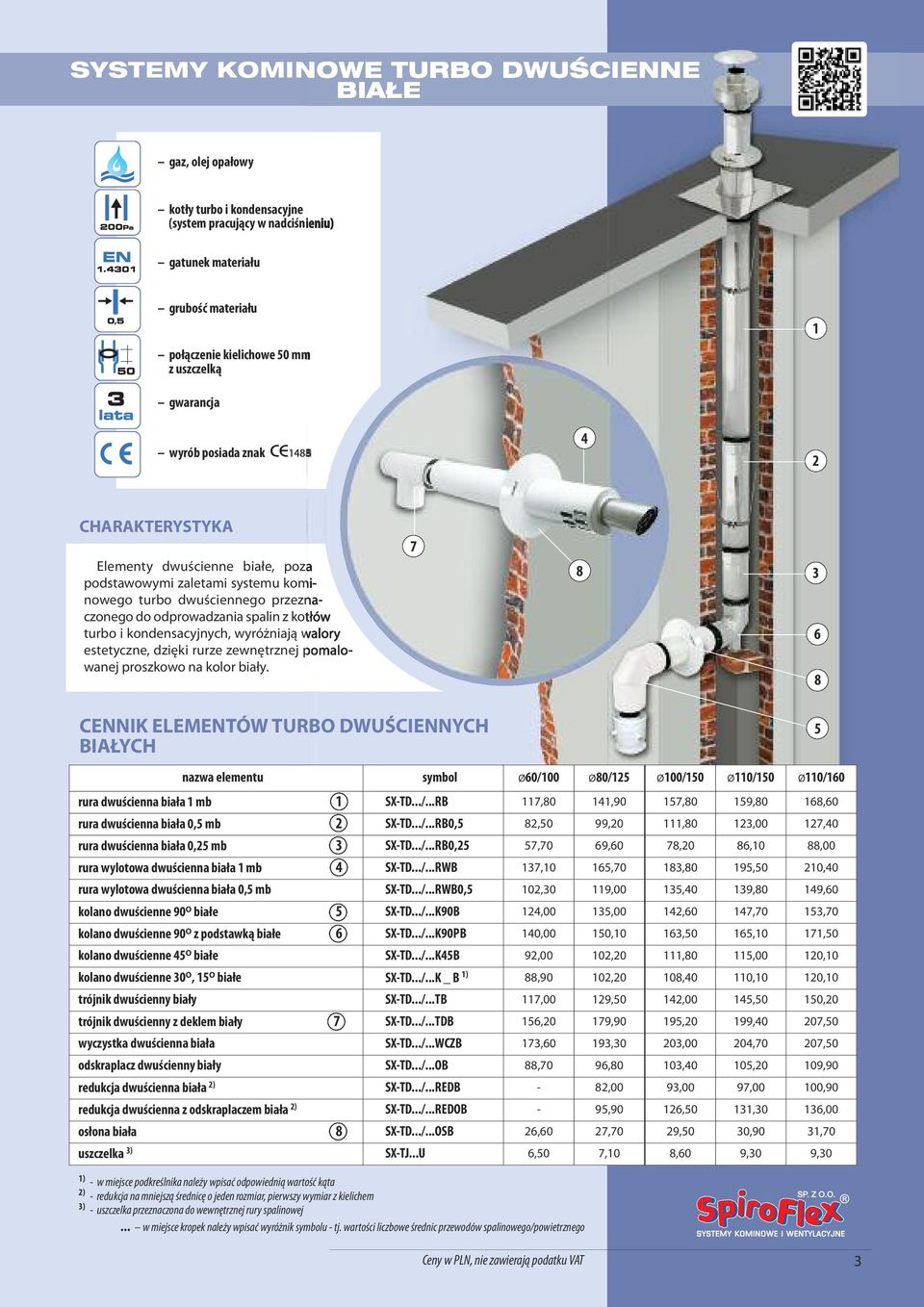

3 SYSTEMY KOMINOWE TURBO DWUSCIENNE BIAŁE gaz, olej opałowy kotły turbo i kondensacyjne (system pracujący w nadciśnieniu) gatunek materiału grubość materiału połączenie kielichowe 50 mm z uszczelką 1 gwarancja wyrób posiada znak 4 2 CHARAKTERYSTYKA Elementy dwuścienne białe, poza podstawowymi zaletami systemu kominowego turbo dwuściennego przeznaczonego do odprowadzania spalin z kotłów turbo i kondensacyjnych, wyróżniają walory estetyczne, dzięki rurze zewnętrznej pomalowanej proszkowo na kolor biały CENNIK ELEMENTÓW TURBO DWUŚCIENNYCH BIAŁYCH 5 nazwa elementu symbol ø60/100 ø80/125 ø100/150 ø110/150 ø110/160 rura dwuścienna biała 1 mb 1 SX-TD.../...RB 117,80 141,90 157,80 159,80 168,60 rura dwuścienna biała 0,5 mb 2 SX-TD.../...RB0,5 82,50 99,20 111,80 123,00 127,40 rura dwuścienna biała 0,25 mb 3 SX-TD.../...RB0,25 57,70 69,60 78,20 86,10 88,00 rura wylotowa dwuścienna biała 1 mb 4 SX-TD.../...RWB 137,10 165,70 183,80 195,50 210,40 rura wylotowa dwuścienna biała 0,5 mb SX-TD.../...RWB0,5 102,30 119,00 135,40 139,80 149,60 kolano dwuścienne 90 O białe 5 SX-TD.../...K90B 124,00 135,00 142,60 147,70 153,70 kolano dwuścienne 90 O z podstawką białe 6 SX-TD.../...K90PB 140,00 150,10 163,50 165,10 171,50 kolano dwuścienne 45 O białe SX-TD.../...K45B 92,00 102,20 111,80 115,00 120,10 kolano dwuścienne 30 O, 15 O białe SX-TD.../...K _ B 1) 88,90 102,20 108,40 110,10 120,10 trójnik dwuścienny biały SX-TD.../...TB 117,00 129,50 142,00 145,50 150,20 trójnik dwuścienny z deklem biały 7 SX-TD.../...TDB 156,20 179,90 195,20 199,40 207,50 wyczystka dwuścienna biała SX-TD.../...WCZB 173,60 193,30 203,00 204,70 207,50 odskraplacz dwuścienny biały SX-TD.../...OB 88,70 96,80 103,40 105,20 109,90 redukcja dwuścienna biała 2) SX-TD.../...REDB - 82,00 93,00 97,00 100,90 redukcja dwuścienna z odskraplaczem biała 2) SX-TD.../...REDOB - 95,90 126,50 131,30 136,00 osłona biała 8 SX-TD.../...OSB 26,60 27,70 29,50 30,90 31,70 uszczelka 3) SX-TJ...U 6,50 7,10 8,60 9,30 9,30 1) - w miejsce podkreślnika należy wpisać odpowiednią wartość kąta 2) - redukcja na mniejszą średnicę o jeden rozmiar, pierwszy wymiar z kielichem 3) - uszczelka przeznaczona do wewnętrznej rury spalinowej... w miejsce kropek należy wpisać wyróżnik symbolu - tj. wartości liczbowe średnic przewodów spalinowego/powietrznego Ceny w PLN, nie zawierają podatku VAT 3

4 SYSTEMY KOMINOWE TURBO DWUSCIENNE gaz, olej opałowy 8 11 lub kotły turbo i kondensacyjne (system pracujący w nadciśnieniu) gatunek materiału grubość materiału 1 lub połączenie kielichowe 50 mm z uszczelką gwarancja wyrób posiada znak CHARAKTERYSTYKA 4 Systemy kominowe turbo dwuścienne przeznaczone są do odprowadzania spalin z kotłów turbo i kondensacyjnych. Pełnią funkcję samodzielnych kominów lub przyłączy w połączeniu z systemem jednościennym. System zbudowany jest z dwóch współosiowych 9 rur: wewnętrznej odprowadzającej spaliny oraz zewnętrznej doprowadzającej powietrze do spalania. Rozwiązanie to umożliwia pracę instalacji niezależnie od wentylacji pomieszczenia, w którym znajduje się urządzenie. Szczelność układu uzyskuje się dzięki uszczelkom silikonowym umieszczanym w połączeniach kielichowych rur wewnętrznych spalinowych. Dzięki wysokogatunkowej stali użytej w wersji kwasoodpornej osiągnięto najwyższą jakość produktu. Wersja nierdzewna pozwala obniżyć koszty inwestycji przy zachowaniu wysokiej jakości. SYMBOL KATALOGOWY NAZWA ELEMENTU NIERDZEWNE KWASOODPORNE 1 SX-TDN.../...R SX-TD.../...R rura dwuściena 1 mb 2 SX-TDN.../...R0,5 SX-TD.../...R0,5 rura dwuściena 0,5 mb 3 SX-TDN.../...R0,25 SX-TD.../...R0,25 rura dwuściena 0,25 mb 4 SX-TDN.../...RW SX-TD.../...RW rura wylotowa dwuścienna 5 SX-TDN.../...K90 SX-TD.../...K90 kolano dwuścienne 90 O 6 SX-TDN.../...K90P SX-TD.../...K90P kolano dwuścienne 90 O z podst. 7 SX-TDN.../...TD SX-TD.../...TD trójnik dwuścienny z deklem 8 SX-TDN.../...W1 SX-TD.../...W1 wywiewka dwuścienna 1 9 SX-OKD...OS osłona 10 SX-OKD...OBD obejma dystansowa 11 SX-OKD...PD... przepust dachowy z kołnierzem... w miejsce kropek należy wpisać wyróżnik symbolu - tj. odpowiednią wartość liczbową średnicy systemu 4

5 CENNIK ELEMENTÓW TURBO DWUŚCIENNYCH nazwa elementu symbol ø60/100 ø80/125 ø100/150 ø110/150 ø110/160 rura dwścienna 1 mb 1 SX-TDN.../...R 111,60 125,30 167,00 170,00 178,10 SX-TD.../...R 152,70 170,40 196,40 200,00 205,30 rura dwuścienna 0,5 mb 2 SX-TDN.../...R0,5 98,70 105,30 117,00 118,60 121,60 SX-TD.../...R0,5 116,10 123,90 137,60 139,50 142,50 rura dwuściena 0,25 mb 3 SX-TDN.../...R0,25 74,60 76,60 84,20 86,50 87,30 SX-TD.../...R0,25 87,70 90,20 99,00 101,80 102,80 rura wylotowa dwuścienna 1 mb 4 SX-TDN.../...RW 173,40 198,90 231,60 238,00 242,00 SX-TD.../...RW 194,20 222,90 259,40 266,60 274,20 rura wylotowa dwuścienna 0,5 mb SX-TDN.../...RW0,5 114,40 120,40 150,50 153,00 161,20 SX-TD.../...RW0,5 124,70 132,90 166,30 168,90 178,00 kolano dwuścienne 90 O 5 SX-TDN.../...K90 123,30 151,10 183,40 190,20 196,20 SX-TD.../...K90 187,80 204,40 215,90 223,70 228,40 kolano dwuścienne 90 O 6 SX-TDN.../...K90P 180,10 193,30 210,50 215,50 224,40 z podstawką SX-TD.../...K90P 211,80 227,30 247,60 250,00 268,10 kolano dwuścienne 90 O SX-TDN.../...K90PK 190,10 204,40 224,40 229,40 239,90 z płytą kotwową SX-TD.../...K90PK 221,80 238,40 261,50 263,90 283,60 SX-TDN.../...K45 118,70 131,70 144,00 148,20 152,30 kolano dwuścienne 45 O SX-TD.../...K45 139,50 154,70 169,40 174,30 179,80 SX-TDN.../...K30 114,60 131,70 139,70 141,80 145,20 kolano dwuścienne 30 O SX-TD.../...K30 134,80 154,70 164,20 166,80 168,30 SX-TDN.../...K15 114,60 131,70 139,70 141,80 145,20 kolano dwuścienne 15 O SX-TD.../...K15 134,80 154,70 164,20 166,80 168,30 trójnik dwuścienny SX-TDN.../...T 150,70 166,80 182,70 187,30 191,90 SX-TD.../...T 177,10 196,10 215,00 220,30 226,20 trójnik dwuścienny z deklem 7 SX-TDN.../...TD 201,20 231,70 251,40 256,60 266,20 SX-TD.../...TD 236,60 272,50 295,60 301,80 308,60 wyczystka dwuścienna SX-TDN.../...WCZ 223,60 248,90 261,20 263,60 275,30 SX-TD.../...WCZ 262,90 292,60 307,30 310,00 318,60 odskraplacz dwuścienny przelotowy SX-TDN.../...O 114,20 124,70 133,10 135,50 136,90 SX-TD.../...O 134,20 146,60 156,50 159,30 163,00 redukcja dwuścienna 1) SX-TDN.../...RED - 87,50 94,10 98,20 102,40 SX-TD.../...RED - 90,40 97,90 102,00 106,20 redukcja dwuścienna 1) SX-TDN.../...REDO - 120,60 128,00 132,60 137,10 z odskraplaczem SX-TD.../...REDO - 124,60 133,10 138,10 143,10 wywiewka dwuścienna 1 8 SX-TDN.../...W1 106,70 112,40 118,30 120,80 120,80 SX-TD.../...W1 125,40 132,20 139,10 142,10 142,10 wywiewka dwuścienna 2 SX-TDN.../...W2 83,20 87,70 92,40 94,30 96,80 SX-TD.../...W2 97,90 103,20 108,70 111,00 114,40 wywiewka z płytą dachową SX-TDN.../...WPD 84,20 89,10 99,00 101,50 105,80 SX-TD.../...WPD 99,00 104,80 116,40 119,30 124,80 uszczelka 2) SX-TJ...U 6,50 7,10 8,60 9,30 9,30 1) - redukcja na mniejszą średnicę o jeden rozmiar, więszy wymiar z kielichem 2) - uszczelka przeznaczona do wewnętrznej rury spalinowej nazwa elementu symbol ø100 ø125 ø150 ø150 ø160 obejma do muru 3) SX-OKD...OBM 33,80 33,80 34,70 34,70 36,80 obejma dystansowa 10 SX-OKD...OBD 26,30 26,80 27,20 27,20 29,60 osłona 9 SX-OKD...OS 31,10 31,90 33,20 33,20 34,20 przepust dachowy 0 O z kołnierzem 11 SX-OKD...PD 130,20 145,30 154,10 154,10 166,80 przepust dachowy 5 25 O z kołnierzem 11 SX-OKD...PD25 150,70 161,90 176,10 176,10 187,20 przepust dachowy O z kołnierzem 11 SX-OKD...PD45 170,60 186,90 206,00 206,00 217,00 3) - odległość od ściany 60 mm elementy nierdzewne elementy kwasoodporne Ceny w PLN, nie zawierają podatku VAT 5

6 SYSTEMY KOMINOWE TURBO JEDNOSCIENNE 12 gaz, olej opałowy 3 kotły turbo i kondensacyjne (system pracujący w nadciśnieniu) lub gatunek materiału 1 grubość materiału 0,5-0,6 mm lub połączenie kielichowe 50 mm z uszczelką gwarancja Alternatywne rozwiązanie w przypadku istniejącego stalowego wkładu kominowego patrz str. 13 wyrób posiada znak CHARAKTERYSTYKA Systemy kominowe turbo jednościenne przeznaczone są do odprowadzania spalin z kotłów turbo i kondensacyjnych. Pełnią funkcję wkładu kominowego łącząc się z elementami dwuściennymi lub samodzielnego systemu odprowadzenia spalin przy kotłach o większej mocy. Szczelność układu uzyskuje się dzięki uszczelkom silikonowym umieszczanym w połączeniach kielichowych. Wyróżnia się dwie wersje materiałowe systemów, stanowiące kompromis między jakością a ceną. Dzięki wysokogatunkowej stali użytej w wersji kwasoodpornej osiągnięto najwyższą jakość produktu, natomiast wersja nierdzewna pozwala obniżyć koszty inwestycji przy zachowaniu wysokiej jakości SYMBOL KATALOGOWY NAZWA ELEMENTU NIERDZEWNE KWASOODPORNE 1 SX-TJN...RS SX-TJ...RS rura 1 mb 2 SX-TJN...RS0,5 SX-TJ...RS0,5 rura 0,5 mb 3 SX-TJN...RS0,25 SX-TJ...RS0,25 rura 0,25 mb 4 SX-TJN...RSKP SX-TJ...RSKP rura z króćcem pomiarowym 5 SX-TJN...KS90 SX-TJ...KS90 kolano 90 O 6 SX-TJN...KS90P SX-TJ...KS90P kolano 90 O z podstawką 7 SX-TJN...WCZ SX-TJ...WCZ wyczystka 8 SX-TJN...OD SX-TJ...OD odskraplacz denko 9 SX-TJN...T SX-TJ...T trójnik 10 SX-WN...PDW2 SX-WK...PDW2 płyta dachowa wywiewki 2 11 SX-WN...W2 SX-WK...W2 wywiewka 2 12 SX-TDN.../...WPD SX-TD.../...WPD wywiewka z płytą dachową 13 SX-OKD...OBD obejma dystansowa... w miejsce kropek należy wpisać wyróżnik symbolu - tj. odpowiednią wartość liczbową średnicy systemu 6

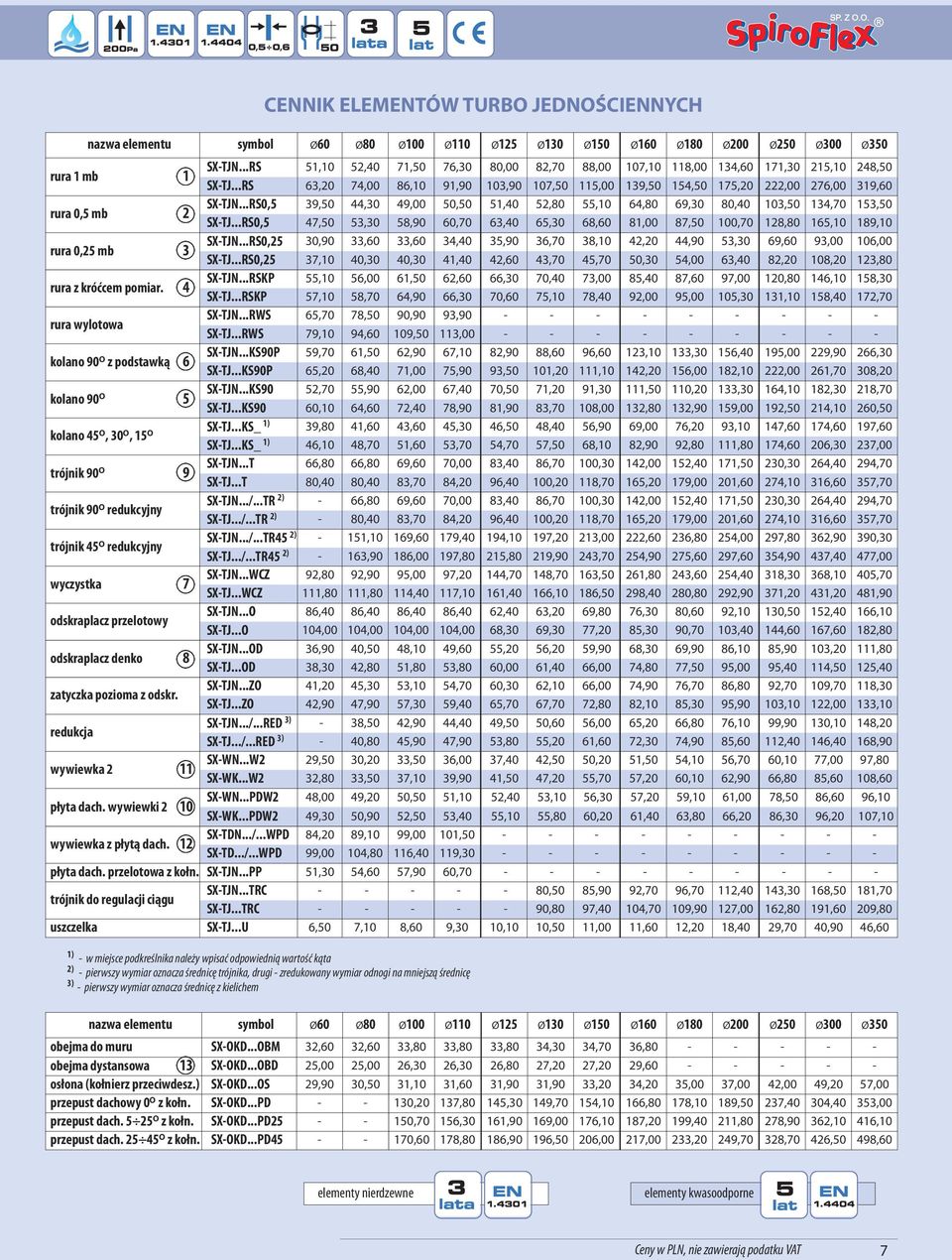

7 CENNIK ELEMENTÓW TURBO JEDNOŚCIENNYCH nazwa elementu symbol ø60 ø80 ø100 ø110 ø125 ø130 ø150 ø160 ø180 ø200 ø250 ø300 ø350 rura 1 mb 1 SX-TJN...RS 51,10 52,40 71,50 76,30 80,00 82,70 88,00 107,10 118,00 134,60 171,30 215,10 248,50 SX-TJ...RS 63,20 74,00 86,10 91,90 103,90 107,50 115,00 139,50 154,50 175,20 222,00 276,00 319,60 rura 0,5 mb 2 SX-TJN...RS0,5 39,50 44,30 49,00 50,50 51,40 52,80 55,10 64,80 69,30 80,40 103,50 134,70 153,50 SX-TJ...RS0,5 47,50 53,30 58,90 60,70 63,40 65,30 68,60 81,00 87,50 100,70 128,80 165,10 189,10 rura 0,25 mb 3 SX-TJN...RS0,25 30,90 33,60 33,60 34,40 35,90 36,70 38,10 42,20 44,90 53,30 69,60 93,00 106,00 SX-TJ...RS0,25 37,10 40,30 40,30 41,40 42,60 43,70 45,70 50,30 54,00 63,40 82,20 108,20 123,80 rura z króćcem pomiar. 4 SX-TJN...RSKP 55,10 56,00 61,50 62,60 66,30 70,40 73,00 85,40 87,60 97,00 120,80 146,10 158,30 SX-TJ...RSKP 57,10 58,70 64,90 66,30 70,60 75,10 78,40 92,00 95,00 105,30 131,10 158,40 172,70 rura wylotowa SX-TJN...RWS 65,70 78,50 90,90 93, SX-TJ...RWS 79,10 94,60 109,50 113, kolano 90 O z podstawką 6 SX-TJN...KS90P 59,70 61,50 62,90 67,10 82,90 88,60 96,60 123,10 133,30 156,40 195,00 229,90 266,30 SX-TJ...KS90P 65,20 68,40 71,00 75,90 93,50 101,20 111,10 142,20 156,00 182,10 222,00 261,70 308,20 kolano 90 O 5 SX-TJN...KS90 52,70 55,90 62,00 67,40 70,50 71,20 91,30 111,50 110,20 133,30 164,10 182,30 218,70 SX-TJ...KS90 60,10 64,60 72,40 78,90 81,90 83,70 108,00 132,80 132,90 159,00 192,50 214,10 260,50 SX-TJ...KS_ kolano 45 O, 30 O, 15 1) 39,80 41,60 43,60 45,30 46,50 48,40 56,90 69,00 76,20 93,10 147,60 174,60 197,60 O SX-TJ...KS_ 1) 46,10 48,70 51,60 53,70 54,70 57,50 68,10 82,90 92,80 111,80 174,60 206,30 237,00 trójnik 90 O 9 SX-TJN...T 66,80 66,80 69,60 70,00 83,40 86,70 100,30 142,00 152,40 171,50 230,30 264,40 294,70 SX-TJ...T 80,40 80,40 83,70 84,20 96,40 100,20 118,70 165,20 179,00 201,60 274,10 316,60 357,70 trójnik 90 O redukcyjny SX-TJN.../...TR 2) - 66,80 69,60 70,00 83,40 86,70 100,30 142,00 152,40 171,50 230,30 264,40 294,70 SX-TJ.../...TR 2) - 80,40 83,70 84,20 96,40 100,20 118,70 165,20 179,00 201,60 274,10 316,60 357,70 trójnik 45 O redukcyjny SX-TJN.../...TR45 2) - 151,10 169,60 179,40 194,10 197,20 213,00 222,60 236,80 254,00 297,80 362,90 390,30 SX-TJ.../...TR45 2) - 163,90 186,00 197,80 215,80 219,90 243,70 254,90 275,60 297,60 354,90 437,40 477,00 wyczystka 7 SX-TJN...WCZ 92,80 92,90 95,00 97,20 144,70 148,70 163,50 261,80 243,60 254,40 318,30 368,10 405,70 SX-TJ...WCZ 111,80 111,80 114,40 117,10 161,40 166,10 186,50 298,40 280,80 292,90 371,20 431,20 481,90 odskraplacz przelotowy SX-TJN...O 86,40 86,40 86,40 86,40 62,40 63,20 69,80 76,30 80,60 92,10 130,50 152,40 166,10 SX-TJ...O 104,00 104,00 104,00 104,00 68,30 69,30 77,20 85,30 90,70 103,40 144,60 167,60 182,80 odskraplacz denko 8 SX-TJN...OD 36,90 40,50 48,10 49,60 55,20 56,20 59,90 68,30 69,90 86,10 85,90 103,20 111,80 SX-TJ...OD 38,30 42,80 51,80 53,80 60,00 61,40 66,00 74,80 77,50 95,00 95,40 114,50 125,40 zatyczka pozioma z odskr. SX-TJN...ZO 41,20 45,30 53,10 54,70 60,30 62,10 66,00 74,90 76,70 86,80 92,70 109,70 118,30 SX-TJ...ZO 42,90 47,90 57,30 59,40 65,70 67,70 72,80 82,10 85,30 95,90 103,10 122,00 133,10 redukcja SX-TJN.../...RED 3) - 38,50 42,90 44,40 49,50 50,60 56,00 65,20 66,80 76,10 99,90 130,10 148,20 SX-TJ.../...RED 3) - 40,80 45,90 47,90 53,80 55,20 61,60 72,30 74,90 85,60 112,40 146,40 168,90 wywiewka 2 11 SX-WN...W2 29,50 30,20 33,50 36,00 37,40 42,50 50,20 51,50 54,10 56,70 60,10 77,00 97,80 SX-WK...W2 32,80 33,50 37,10 39,90 41,50 47,20 55,70 57,20 60,10 62,90 66,80 85,60 108,60 płyta dach. wywiewki 2 10 SX-WN...PDW2 48,00 49,20 50,50 51,10 52,40 53,10 56,30 57,20 59,10 61,00 78,50 86,60 96,10 SX-WK...PDW2 49,30 50,90 52,50 53,40 55,10 55,80 60,20 61,40 63,80 66,20 86,30 96,20 107,10 wywiewka z płytą dach. 12 SX-TDN.../...WPD 84,20 89,10 99,00 101, SX-TD.../...WPD 99,00 104,80 116,40 119, płyta dach. przelotowa z kołn. SX-TJN...PP 51,30 54,60 57,90 60, trójnik do regulacji ciągu SX-TJN...TRC ,50 85,90 92,70 96,70 112,40 143,30 168,50 181,70 SX-TJ...TRC ,80 97,40 104,70 109,90 127,00 162,80 191,60 209,80 uszczelka SX-TJ...U 6,50 7,10 8,60 9,30 10,10 10,50 11,00 11,60 12,20 18,40 29,70 40,90 46,60 1) - w miejsce podkreślnika należy wpisać odpowiednią wartość kąta 2) - pierwszy wymiar oznacza średnicę trójnika, drugi - zredukowany wymiar odnogi na mniejszą średnicę 3) - pierwszy wymiar oznacza średnicę z kielichem nazwa elementu symbol ø60 ø80 ø100 ø110 ø125 ø130 ø150 ø160 ø180 ø200 ø250 ø300 ø350 obejma do muru SX-OKD...OBM 32,60 32,60 33,80 33,80 33,80 34,30 34,70 36, obejma dystansowa 13 SX-OKD...OBD 25,00 25,00 26,30 26,30 26,80 27,20 27,20 29, osłona (kołnierz przeciwdesz.) SX-OKD...OS 29,90 30,50 31,10 31,60 31,90 31,90 33,20 34,20 35,00 37,00 42,00 49,20 57,00 przepust dachowy 0 O z kołn. SX-OKD...PD ,20 137,80 145,30 149,70 154,10 166,80 178,10 189,50 237,40 304,40 353,00 przepust dach O z kołn. SX-OKD...PD ,70 156,30 161,90 169,00 176,10 187,20 199,40 211,80 278,90 362,10 416,10 przepust dach O z kołn. SX-OKD...PD ,60 178,80 186,90 196,50 206,00 217,00 233,20 249,70 328,70 426,50 498,60 elementy nierdzewne elementy kwasoodporne Ceny w PLN, nie zawierają podatku VAT 7

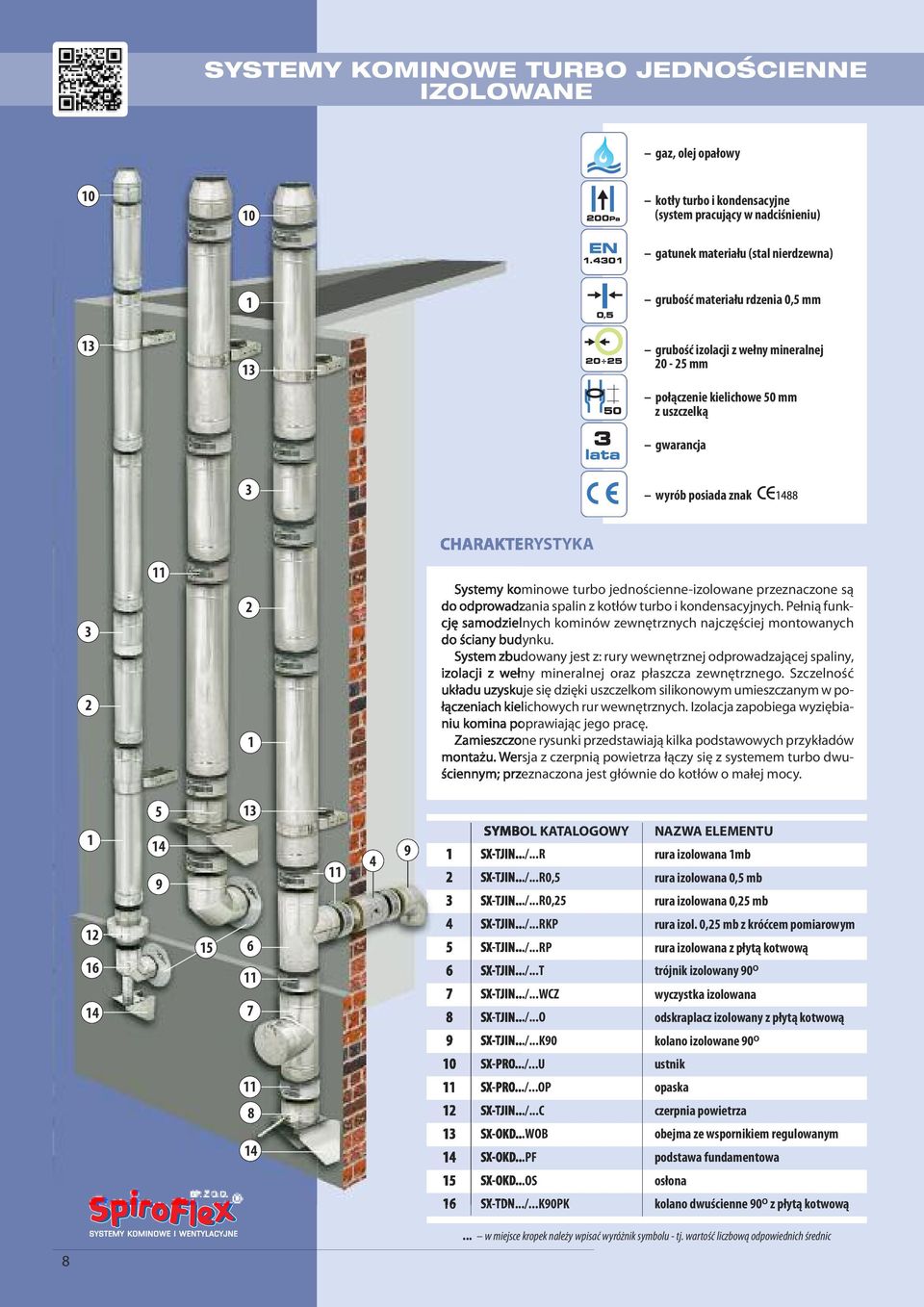

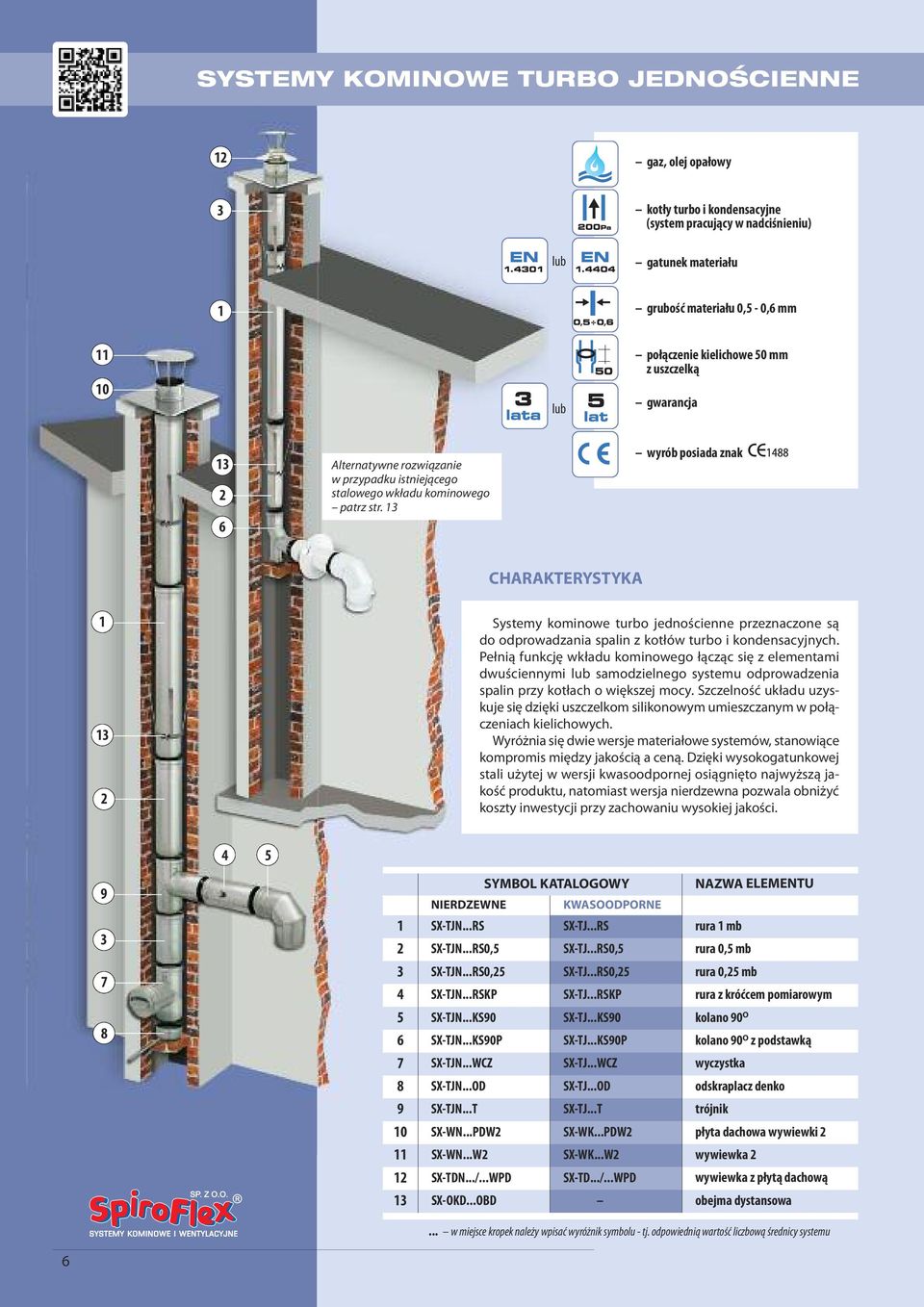

8 SYSTEMY KOMINOWE TURBO JEDNOSCIENNE IZOLOWANE gaz, olej opałowy kotły turbo i kondensacyjne (system pracujący w nadciśnieniu) gatunek materiału (stal nierdzewna) 1 grubość materiału rdzenia 0,5 mm grubość izolacji z wełny mineralnej mm połączenie kielichowe 50 mm z uszczelką gwarancja 3 wyrób posiada znak CHARAKTERYSTYKA Systemy kominowe turbo jednościenne-izolowane przeznaczone są do odprowadzania spalin z kotłów turbo i kondensacyjnych. Pełnią funkcję samodzielnych kominów zewnętrznych najczęściej montowanych do ściany budynku. System zbudowany jest z: rury wewnętrznej odprowadzającej spaliny, izolacji z wełny mineralnej oraz płaszcza zewnętrznego. Szczelność układu uzyskuje się dzięki uszczelkom silikonowym umieszczanym w połączeniach kielichowych rur wewnętrznych. Izolacja zapobiega wyziębianiu komina poprawiając jego pracę. Zamieszczone rysunki przedstawiają kilka podstawowych przykładów montażu. Wersja z czerpnią powietrza łączy się z systemem turbo dwuściennym; przeznaczona jest głównie do kotłów o małej mocy SYMBOL KATALOGOWY NAZWA ELEMENTU 1 SX-TJIN.../...R rura izolowana 1mb 2 SX-TJIN.../...R0,5 rura izolowana 0,5 mb 3 SX-TJIN.../...R0,25 rura izolowana 0,25 mb SX-TJIN.../...RKP rura izol. 0,25 mb z króćcem pomiarowym 5 SX-TJIN.../...RP rura izolowana z płytą kotwową 6 SX-TJIN.../...T trójnik izolowany 90 O 7 SX-TJIN.../...WCZ wyczystka izolowana 8 SX-TJIN.../...O odskraplacz izolowany z płytą kotwową 9 SX-TJIN.../...K90 kolano izolowane 90 O 10 SX-PRO.../...U ustnik SX-PRO.../...OP opaska 8 12 SX-TJIN.../...C czerpnia powietrza SX-OKD...WOB obejma ze wspornikiem regulowanym 14 SX-OKD...PF podstawa fundamentowa 15 SX-OKD...OS osłona 16 SX-TDN.../...K90PK kolano dwuścienne 90 O z płytą kotwową 8... w miejsce kropek należy wpisać wyróżnik symbolu - tj. wartość liczbową odpowiednich średnic

9 CENNIK ELEMENTÓW TURBO JEDNOŚCIENNYCH IZOLOWANYCH nazwa elementu symbol ø60/100 ø80/125 ø100/150 ø110/160 ø130/180 ø150/200 ø180/230 ø200/250 ø250/300 ø300/350 ø350/400 rura izolowana 1mb 1 SX-TJIN.../...R 106,00 145,40 161,20 166,40 190,80 210,70 251,10 275,10 340,80 430,00 462,10 rura izolowana 0,5 mb 2 SX-TJIN.../...R0,5 63,10 84,20 97,60 106,30 123,00 134,50 158,90 175,10 195,20 250,20 267,00 rura izolowana 0,25 mb 3 SX-TJIN.../...R0,25 39,60 51,30 62,90 72,10 72,50 78,50 92,30 103,30 125,50 155,80 175,50 rura izol. 0,25 mb z króćcem pom. 4 SX-TJIN.../...RKP 91,50 98,90 107,00 112,30 120,00 140,50 147,30 167,60 199,50 234,50 259,60 rura izol. z płytą kotwową 5 SX-TJIN.../...RP 115,20 126,70 138,50 145,50 156,90 202,80 195,50 262,60 317,30 384,50 441,70 trójnik izolowany 90 O 6 SX-TJIN.../...T 126,30 135,60 153,90 173,30 222,40 239,40 280,20 302,90 402,60 477,50 560,20 trójnik izolowany 45 O SX-TJIN.../...T45 182,10 201,60 237,70 256,30 310,00 348,00 402,50 440,80 566,00 672,70 791,80 wyczystka izolowana 7 SX-TJIN.../...WCZ 238,70 304,40 337,80 369,70 471,40 503,80 532,20 576,80 679,10 813,10 899,70 odskraplacz izol. z płytą kotw. 8 SX-TJIN.../...O 73,90 104,60 116,90 126,10 147,80 184,00 199,30 222,60 298,80 375,30 443,10 kolano izolowane 90 O 9 SX-TJIN.../...K90 83,80 125,70 142,60 154,90 181,10 198,50 233,30 259,20 386,50 470,90 495,90 kolano izol. 90 O z płytą kotw. SX-TJIN.../...K90PK 112,30 163,40 183,60 197,30 244, kol. dwuścienne 90 O z pł. kotw. 16 SX-TDN.../...K90PK 1) 190,10 204,40 224,40 239, kolano izolowane 45 O, 30 O, 15 O SX-TJIN.../...K _ 2) 57,60 84,50 95,80 102,60 124,10 137,30 159,50 199,60 296,60 357,30 376,50 ustnik 10 SX-PRO.../...U 48,20 63,00 74,20 77,90 86,80 93,60 97,00 105,90 138,50 161,10 184,40 wywiewka 2 SX-WN...W2 29,50 30,20 33,50 36,00 42,50 50,20 54,10 56,70 60,10 77,00 97,80 płaskie zamknięcie komina SX-PRO.../...PZK 41,10 53,50 61,90 63,80 67,90 72,00 72,80 77,00 92,00 104,50 117,60 opaska 11 SX-PRO.../...OP ,50 43,30 43,90 45,30 46,80 48,10 pierścieniowa zaślepka izolacji SX-PRO.../...PZD 22,80 23,40 24,50 24,90 25,90 26,80 28,60 29,90 33,60 38,00 43,00 czerpnia powietrza 12 SX-TJIN.../...C 90,60 97,30 106,30 109,80 125, płyta dachowa przejściowa SX-TJIN.../...PDPK ,40 267,40 304,80 358,50 424,90 483,00 1) - element systemu turbo dwuściennego 2) - w miejsce podkreślnika należy wpisać odpowiednią wartość kąta CENNIK OSPRZĘTU KOMINÓW IZOLOWANYCH nazwa elementu symbol ø100 ø125 ø150 ø160 ø180 ø200 ø230 ø250 ø300 ø350 ø400 obejma ze wspornikiem regul. 3) 13 SX-OKD...WOB 82,20 83,30 85,10 85,50 101,10 109,90 111,50 119,10 129,70 148,40 157,80 obejma do odciągów komina izol. SX-OKD...OBO 39,40 40,50 41,60 42,00 44,00 49,10 50,70 51,60 54,00 69,00 70,50 podstawa fundamentowa 14 SX-OKD...PF 106,60 111,20 113,10 114,00 127,40 178,90 258,30 258,30 282,40 282,40 351,50 osłona (kołnierz przeciwdeszcz.) 15 SX-OKD...OS 31,10 31,90 33,20 34,20 35,00 37,00 38,50 42,00 49,20 57,00 67,10 przepust dachowy 0 O z kołnierzem SX-OKD...PD 130,20 145,30 154,10 166,80 178,10 189,50 217,00 237,40 304,40 353,00 407,90 przepust dachowy 5-25 O z kołn. SX-OKD...PD25 150,70 161,90 176,10 187,20 199,40 211,80 252,80 278,90 362,10 416,10 501,00 przepust dachowy O z kołn. SX-OKD...PD45 170,60 186,90 206,00 217,00 233,20 249,70 296,30 328,70 426,50 498,60 570,80 przejście stropowe SX-OKD...PSD 105,20 111,70 118,60 121,90 127,70 147,10 156,40 182,80 199,10 222,80 241,90 3) - regulacja w zakresie mm Ceny w PLN, nie zawierają podatku VAT 9

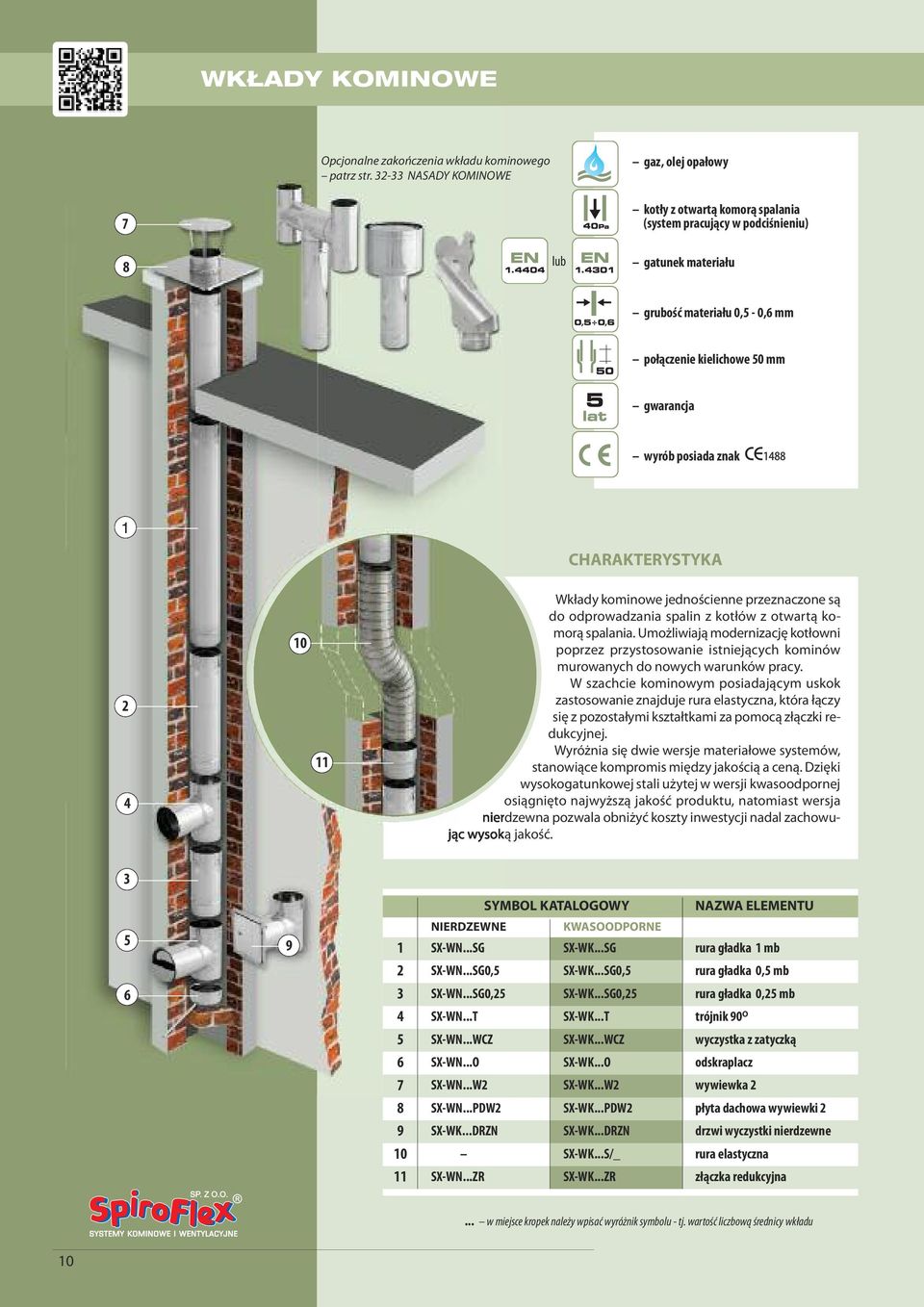

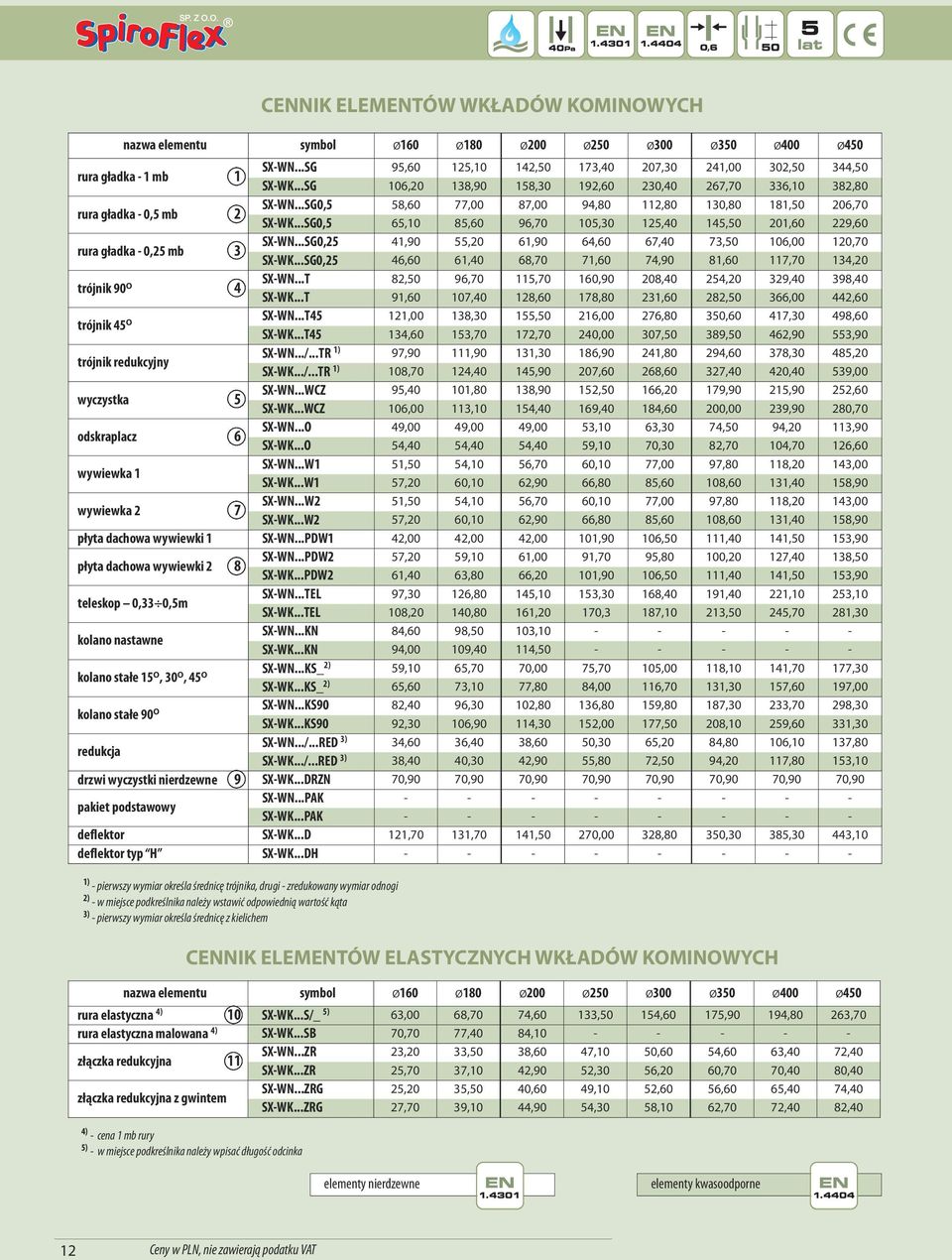

10 WKŁADY KOMINOWE Opcjonalne zakończenia wkładu kominowego patrz str NASADY KOMINOWE gaz, olej opałowy 7 kotły z otwartą komorą spalania (system pracujący w podciśnieniu) 8 lub gatunek materiału grubość materiału 0,5-0,6 mm połączenie kielichowe 50 mm gwarancja wyrób posiada znak 1 CHARAKTERYSTYKA Wkłady kominowe jednościenne przeznaczone są do odprowadzania spalin z kotłów z otwartą komorą spalania. Umożliwiają modernizację kotłowni poprzez przystosowanie istniejących kominów murowanych do nowych warunków pracy. W szachcie kominowym posiadającym uskok zastosowanie znajduje rura elastyczna, która łączy się z pozostałymi kształtkami za pomocą złączki redukcyjnej. Wyróżnia się dwie wersje materiałowe systemów, stanowiące kompromis między jakością a ceną. Dzięki wysokogatunkowej stali użytej w wersji kwasoodpornej osiągnięto najwyższą jakość produktu, natomiast wersja nierdzewna pozwala obniżyć koszty inwestycji nadal zachowując wysoką jakość SYMBOL KATALOGOWY NAZWA ELEMENTU NIERDZEWNE KWASOODPORNE 1 SX-WN...SG SX-WK...SG rura gładka 1 mb 2 SX-WN...SG0,5 SX-WK...SG0,5 rura gładka 0,5 mb 3 SX-WN...SG0,25 SX-WK...SG0,25 rura gładka 0,25 mb 4 SX-WN...T SX-WK...T trójnik 90 O 5 SX-WN...WCZ SX-WK...WCZ wyczystka z zatyczką 6 SX-WN...O SX-WK...O odskraplacz 7 SX-WN...W2 SX-WK...W2 wywiewka 2 8 SX-WN...PDW2 SX-WK...PDW2 płyta dachowa wywiewki 2 9 SX-WK...DRZN SX-WK...DRZN drzwi wyczystki nierdzewne 10 SX-WK...S/_ rura elastyczna 11 SX-WN...ZR SX-WK...ZR złączka redukcyjna... w miejsce kropek należy wpisać wyróżnik symbolu - tj. wartość liczbową średnicy wkładu 10

11 CENNIK ELEMENTÓW WKŁADÓW KOMINOWYCH nazwa elementu symbol ø80 ø100 ø110 ø120 ø125 ø130 ø140 ø150 rura gładka 1 mb 1 SX-WN...SG 48,60 53,90 59,10 66,00 67,80 73,00 79,90 88,60 SX-WK...SG 53,90 59,90 65,60 73,30 75,30 81,10 88,80 98,40 rura gładka 0,5 mb 2 SX-WN...SG0,5 30,20 33,50 36,80 40,20 41,90 45,20 48,70 55,20 SX-WK...SG0,5 33,50 37,10 41,00 44,70 46,60 50,30 54,00 61,40 rura gładka 0,25 mb 3 SX-WN...SG0,25 21,10 23,60 26,70 28,60 30,30 31,70 35,20 38,50 SX-WK...SG0,25 23,50 26,20 29,70 31,70 33,60 35,20 39,20 42,70 trójnik 90 O 4 SX-WN...T 52,10 57,90 57,90 59,20 59,20 59,20 61,80 61,80 SX-WK...T 57,80 64,50 64,50 65,70 65,70 65,70 68,60 68,60 SX-WN...T45 68,90 76,60 81,00 87,60 89,60 91,90 98,60 104,00 trójnik 45 O SX-WK...T45 76,60 85,20 90,10 97,20 99,70 102,10 109,50 115,60 trójnik redukcyjny SX-WN.../...TR 1) 66,00 73,30 73,30 74,70 74,70 74,70 77,40 77,40 SX-WK.../...TR 1) 73,30 81,40 81,40 83,00 83,00 83,00 85,90 85,90 wyczystka z zatyczką 5 SX-WN...WCZ 71,80 79,80 79,80 82,50 82,50 82,50 87,50 87,50 SX-WK...WCZ 79,80 88,70 88,70 91,60 91,60 91,60 97,10 97,10 odskraplacz 6 SX-WN...O 31,40 34,80 34,80 34,80 34,80 34,80 34,80 34,80 SX-WK...O 34,80 38,70 38,70 38,70 38,70 38,70 38,70 38,70 wywiewka 1 SX-WN...W1 30,20 33,50 36,00 37,40 37,40 42,50 47,60 50,20 SX-WK...W1 33,50 37,10 39,90 41,50 41,50 47,20 52,80 55,70 wywiewka 2 7 SX-WN...W2 30,20 33,50 36,00 37,40 37,40 42,50 47,60 50,20 SX-WK...W2 33,50 37,10 39,90 41,50 41,50 47,20 52,80 55,70 płyta dachowa wywiewki 1 SX-WN...PDW1 42,00 42,00 42,00 42,00 42,00 42,00 42,00 42,00 płyta dachowa wywiewki 2 8 SX-WN...PDW2 49,20 50,50 51,10 51,60 52,40 53,10 54,70 56,30 SX-WK...PDW2 50,90 52,50 53,40 54,30 55,10 55,80 58,00 60,20 teleskop 0,33 0,5 mb SX-WN...TEL 49,90 55,60 60,30 68,00 69,60 74,20 81,90 91,20 SX-WK...TEL 55,50 61,80 67,00 75,60 77,30 82,50 91,00 101,40 kolano nastawne SX-WN...KN - 61,50 62,60 66,10 67,80 69,60 71,90 77,70 SX-WK...KN - 68,20 69,60 73,40 75,30 77,30 79,90 86,30 SX-WN...KS_ kolano stałe 15 O, 30 O, 45 2) 43,30 48,10 49,40 51,50 52,00 52,50 53,70 55,90 O SX-WK...KS_ 2) 48,00 53,60 54,90 57,20 57,70 58,30 59,70 62,20 SX-WN...KS90 54,30 60,30 61,40 64,70 66,20 67,80 70,10 74,50 kolano stałe 90 O SX-WK...KS90 60,30 67,00 68,10 71,90 73,50 75,30 77,90 82,70 redukcja SX-WN.../...RED 3) 23,20 23,20 23,20 24,40 32,10 32,10 32,90 33,40 SX-WK.../...RED 3) 25,70 25,70 25,70 27,10 35,80 35,80 36,50 37,00 drzwi wyczystki nierdzewne 9 SX-WK...DRZN - 65,60 65,60 65,60 65,60 65,60 65,60 66,20 SX-WN...PAK pakiet podstawowy 4) - 609,40 648,80 699,30 712,60 753,00 812,80 875,60 SX-WK...PAK - 677,10 721,00 777,00 791,80 836,60 903,00 972,80 deflektor SX-WK...D - 85,90 88,70 94,30 100,10 103,10 107,20 111,60 deflektor typ H SX-WK...DH - 134,50 134,50 145,90 145,90 145,90 164,40 164,40 1) - pierwszy wymiar określa średnicę trójnika, drugi - zredukowany wymiar odnogi 2) - w miejsce podkreślnika należy wpisać odpowiednią wartość kąta 3) - pierwszy wymiar określa średnicę z kielichem 4) - kompletacja pakietu podstawowego: rura stal. gładka 1m 6 szt.; rura stal. gładka 0,5m 1 szt.; rura stal. gładka 0,25m 1 szt.; trójnik 1 szt.; wyczystka z zamknięciem 1 szt.; płyta dachowa 1 szt.; wywiewka 1 szt.; odskraplacz 1 szt. CENNIK ELEMENTÓW ELASTYCZNYCH WKŁADÓW KOMINOWYCH nazwa elementu symbol ø80 ø100 ø110 ø115 ø120 ø125 ø130 ø135 ø140 ø150 rura elastyczna 5) 10 SX-WK...S/_ 6) 39,00 43,20 45,90 47,50 49,20 50,80 53,10 54,40 55,70 58,90 rura elastyczna malowana 5) SX-WK...SB 43,20 47,90 51,00 52,90 54,90 56,90 59,40 60,90 62,40 66,00 złączka redukcyjna 11 SX-WN...ZR 16,20 18,00 18,00-19,30 19,30 19,30-20,60 20,60 SX-WK...ZR 18,00 20,10 20,10-21,50 21,50 21,50-22,90 22,90 złączka redukcyjna z gwintem SX-WN...ZRG 18,20 20,00 20,00-21,30 21,30 21,30-22,60 22,60 SX-WK...ZRG 20,00, 22,00 22,00-23,50 23,50 23,50-24,80 24,80 5) - cena 1 mb rury 6) - możliwość zamówienia zwoju do 50 mb; w miejsce podkreślnika należy wpisać długość odcinka elementy nierdzewne elementy kwasoodporne Ceny w PLN, nie zawierają podatku VAT 11

12 nazwa elementu symbol ø160 ø180 ø200 ø250 ø300 ø350 ø400 ø450 rura gładka - 1 mb 1 SX-WN...SG 95,60 125,10 142,50 173,40 207,30 241,00 302,50 344,50 SX-WK...SG 106,20 138,90 158,30 192,60 230,40 267,70 336,10 382,80 rura gładka - 0,5 mb 2 SX-WN...SG0,5 58,60 77,00 87,00 94,80 112,80 130,80 181,50 206,70 SX-WK...SG0,5 65,10 85,60 96,70 105,30 125,40 145,50 201,60 229,60 rura gładka - 0,25 mb 3 SX-WN...SG0,25 41,90 55,20 61,90 64,60 67,40 73,50 106,00 120,70 SX-WK...SG0,25 46,60 61,40 68,70 71,60 74,90 81,60 117,70 134,20 trójnik 90 O 4 SX-WN...T 82,50 96,70 115,70 160,90 208,40 254,20 329,40 398,40 SX-WK...T 91,60 107,40 128,60 178,80 231,60 282,50 366,00 442,60 SX-WN...T45 121,00 138,30 155,50 216,00 276,80 350,60 417,30 498,60 trójnik 45 O SX-WK...T45 134,60 153,70 172,70 240,00 307,50 389,50 462,90 553,90 trójnik redukcyjny SX-WN.../...TR 1) 97,90 111,90 131,30 186,90 241,80 294,60 378,30 485,20 SX-WK.../...TR 1) 108,70 124,40 145,90 207,60 268,60 327,40 420,40 539,00 wyczystka 5 SX-WN...WCZ 95,40 101,80 138,90 152,50 166,20 179,90 215,90 252,60 SX-WK...WCZ 106,00 113,10 154,40 169,40 184,60 200,00 239,90 280,70 odskraplacz 6 SX-WN...O 49,00 49,00 49,00 53,10 63,30 74,50 94,20 113,90 SX-WK...O 54,40 54,40 54,40 59,10 70,30 82,70 104,70 126,60 wywiewka 1 SX-WN...W1 51,50 54,10 56,70 60,10 77,00 97,80 118,20 143,00 SX-WK...W1 57,20 60,10 62,90 66,80 85,60 108,60 131,40 158,90 wywiewka 2 7 SX-WN...W2 51,50 54,10 56,70 60,10 77,00 97,80 118,20 143,00 SX-WK...W2 57,20 60,10 62,90 66,80 85,60 108,60 131,40 158,90 płyta dachowa wywiewki 1 SX-WN...PDW1 42,00 42,00 42,00 101,90 106,50 111,40 141,50 153,90 płyta dachowa wywiewki 2 8 SX-WN...PDW2 57,20 59,10 61,00 91,70 95,80 100,20 127,40 138,50 SX-WK...PDW2 61,40 63,80 66,20 101,90 106,50 111,40 141,50 153,90 teleskop 0,33 0,5m SX-WN...TEL 97,30 126,80 145,10 153,30 168,40 191,40 221,10 253,10 SX-WK...TEL 108,20 140,80 161,20 170,3 187,10 213,50 245,70 281,30 kolano nastawne SX-WN...KN 84,60 98,50 103, SX-WK...KN 94,00 109,40 114, SX-WN...KS_ kolano stałe 15 O, 30 O, 45 2) 59,10 65,70 70,00 75,70 105,00 118,10 141,70 177,30 O SX-WK...KS_ 2) 65,60 73,10 77,80 84,00 116,70 131,30 157,60 197,00 SX-WN...KS90 82,40 96,30 102,80 136,80 159,80 187,30 233,70 298,30 kolano stałe 90 O SX-WK...KS90 92,30 106,90 114,30 152,00 177,50 208,10 259,60 331,30 redukcja SX-WN.../...RED 3) 34,60 36,40 38,60 50,30 65,20 84,80 106,10 137,80 SX-WK.../...RED 3) 38,40 40,30 42,90 55,80 72,50 94,20 117,80 153,10 drzwi wyczystki nierdzewne 9 SX-WK...DRZN 70,90 70,90 70,90 70,90 70,90 70,90 70,90 70,90 pakiet podstawowy SX-WN...PAK SX-WK...PAK deflektor SX-WK...D 121,70 131,70 141,50 270,00 328,80 350,30 385,30 443,10 deflektor typ H SX-WK...DH ) - pierwszy wymiar określa średnicę trójnika, drugi - zredukowany wymiar odnogi 2) - w miejsce podkreślnika należy wstawić odpowiednią wartość kąta 3) - pierwszy wymiar określa średnicę z kielichem CENNIK ELEMENTÓW WKŁADÓW KOMINOWYCH CENNIK ELEMENTÓW ELASTYCZNYCH WKŁADÓW KOMINOWYCH nazwa elementu symbol ø160 ø180 ø200 ø250 ø300 ø350 ø400 ø450 rura elastyczna 4) 10 SX-WK...S/_ 5) 63,00 68,70 74,60 133,50 154,60 175,90 194,80 263,70 rura elastyczna malowana 4) SX-WK...SB 70,70 77,40 84, złączka redukcyjna 11 SX-WN...ZR 23,20 33,50 38,60 47,10 50,60 54,60 63,40 72,40 SX-WK...ZR 25,70 37,10 42,90 52,30 56,20 60,70 70,40 80,40 złączka redukcyjna z gwintem SX-WN...ZRG 25,20 35,50 40,60 49,10 52,60 56,60 65,40 74,40 SX-WK...ZRG 27,70 39,10 44,90 54,30 58,10 62,70 72,40 82,40 4) - cena 1 mb rury 5) - w miejsce podkreślnika należy wpisać długość odcinka elementy nierdzewne elementy kwasoodporne 12 Ceny w PLN, nie zawierają podatku VAT

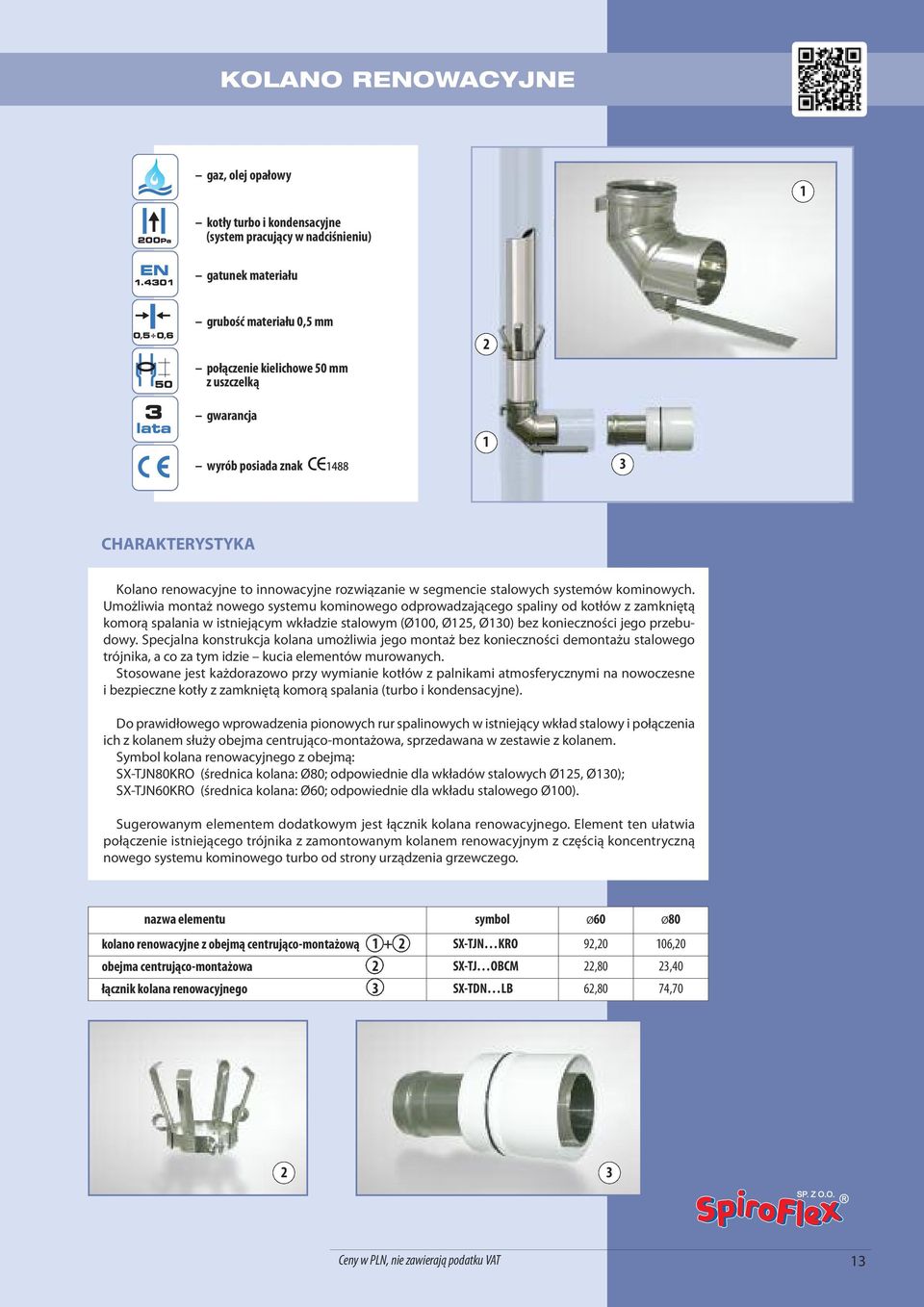

13 KOLANO RENOWACYJNE gaz, olej opałowy 1 kotły turbo i kondensacyjne (system pracujący w nadciśnieniu) gatunek materiału grubość materiału 0,5 mm połączenie kielichowe 50 mm z uszczelką gwarancja wyrób posiada znak CHARAKTERYSTYKA Kolano renowacyjne to innowacyjne rozwiązanie w segmencie stalowych systemów kominowych. Umożliwia montaż nowego systemu kominowego odprowadzającego spaliny od kotłów z zamkniętą komorą spalania w istniejącym wkładzie stalowym (ø100, ø125, ø130) bez konieczności jego przebudowy. Specjalna konstrukcja kolana umożliwia jego montaż bez konieczności demontażu stalowego trójnika, a co za tym idzie kucia elementów murowanych. Stosowane jest każdorazowo przy wymianie kotłów z palnikami atmosferycznymi na nowoczesne i bezpieczne kotły z zamkniętą komorą spalania (turbo i kondensacyjne). Do prawidłowego wprowadzenia pionowych rur spalinowych w istniejący wkład stalowy i połączenia ich z kolanem służy obejma centrująco-montażowa, sprzedawana w zestawie z kolanem. Symbol kolana renowacyjnego z obejmą: SX-TJN80KRO (średnica kolana: ø80; odpowiednie dla wkładów stalowych ø125, ø130); SX-TJN60KRO (średnica kolana: ø60; odpowiednie dla wkładu stalowego ø100). Sugerowanym elementem dodatkowym jest łącznik kolana renowacyjnego. Element ten ułatwia połączenie istniejącego trójnika z zamontowanym kolanem renowacyjnym z częścią koncentryczną nowego systemu kominowego turbo od strony urządzenia grzewczego. nazwa elementu symbol ø60 ø80 kolano renowacyjne z obejmą centrująco-montażową SX-TJN KRO 92,20 106,20 obejma centrująco-montażowa 2 SX-TJ OBCM 22,80 23,40 łącznik kolana renowacyjnego 3 SX-TDN LB 62,80 74, Ceny w PLN, nie zawierają podatku VAT 13

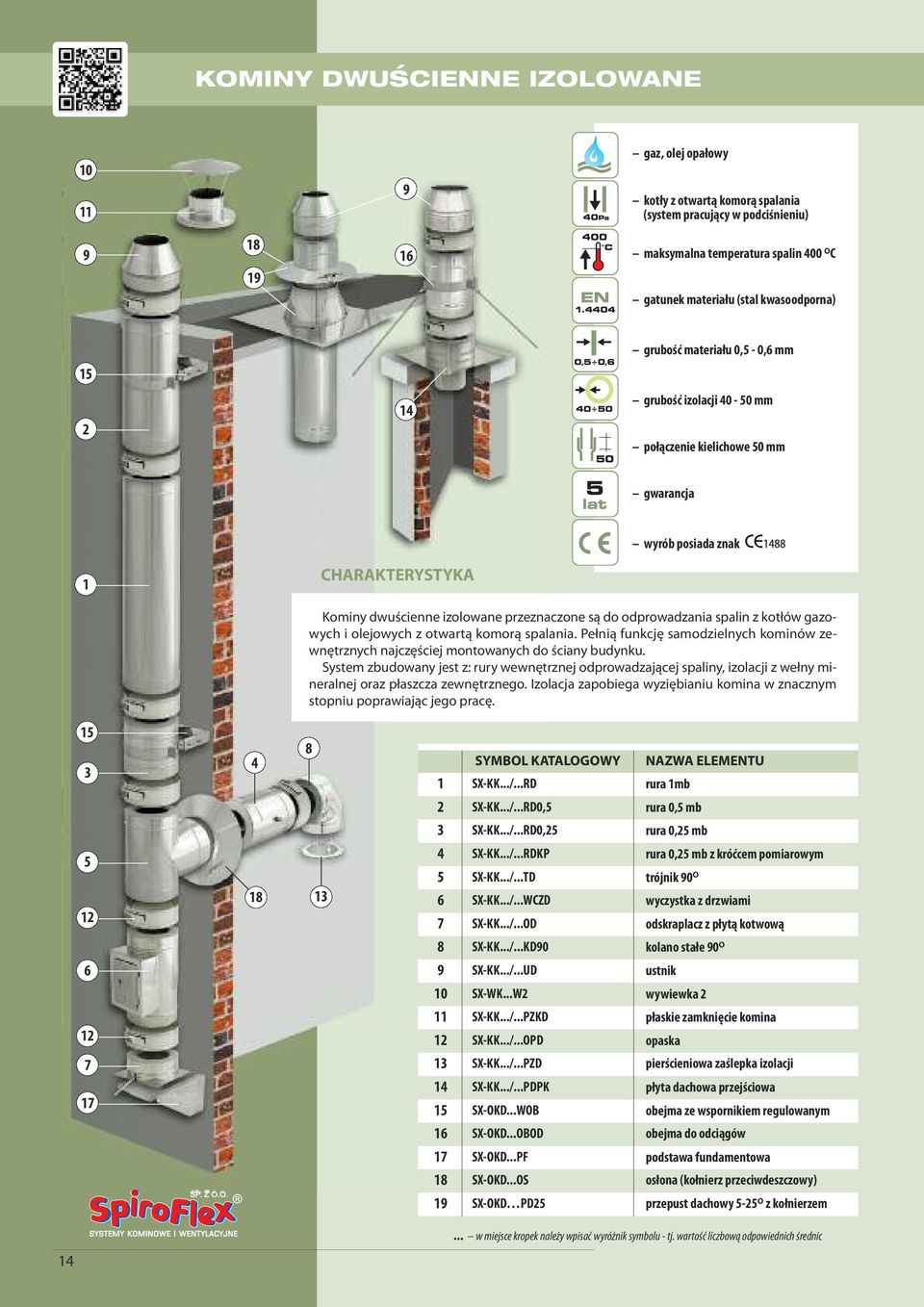

14 KOMINY DWUSCIENNE IZOLOWANE gaz, olej opałowy kotły z otwartą komorą spalania (system pracujący w podciśnieniu) maksymalna temperatura spalin 400 O C gatunek materiału (stal kwasoodporna) grubość materiału 0,5-0,6 mm grubość izolacji mm połączenie kielichowe 50 mm gwarancja wyrób posiada znak 1 CHARAKTERYSTYKA Kominy dwuścienne izolowane przeznaczone są do odprowadzania spalin z kotłów gazowych i olejowych z otwartą komorą spalania. Pełnią funkcję samodzielnych kominów zewnętrznych najczęściej montowanych do ściany budynku. System zbudowany jest z: rury wewnętrznej odprowadzającej spaliny, izolacji z wełny mineralnej oraz płaszcza zewnętrznego. Izolacja zapobiega wyziębianiu komina w znacznym stopniu poprawiając jego pracę SYMBOL KATALOGOWY NAZWA ELEMENTU 1 SX-KK.../...RD rura 1mb 2 SX-KK.../...RD0,5 rura 0,5 mb 3 SX-KK.../...RD0,25 rura 0,25 mb 4 SX-KK.../...RDKP rura 0,25 mb z króćcem pomiarowym 5 SX-KK.../...TD trójnik 90 O 6 SX-KK.../...WCZD wyczystka z drzwiami 7 SX-KK.../...OD odskraplacz z płytą kotwową 8 SX-KK.../...KD90 kolano stałe 90 O 9 SX-KK.../...UD ustnik 10 SX-WK...W2 wywiewka 2 11 SX-KK.../...PZKD płaskie zamknięcie komina 12 SX-KK.../...OPD opaska 13 SX-KK.../...PZD pierścieniowa zaślepka izolacji 14 SX-KK.../...PDPK płyta dachowa przejściowa 15 SX-OKD...WOB obejma ze wspornikiem regulowanym 16 SX-OKD...OBOD obejma do odciągów 17 SX-OKD...PF podstawa fundamentowa 18 SX-OKD...OS osłona (kołnierz przeciwdeszczowy) 19 SX-OKD PD25 przepust dachowy 5-25 O z kołnierzem w miejsce kropek należy wpisać wyróżnik symbolu - tj. wartość liczbową odpowiednich średnic

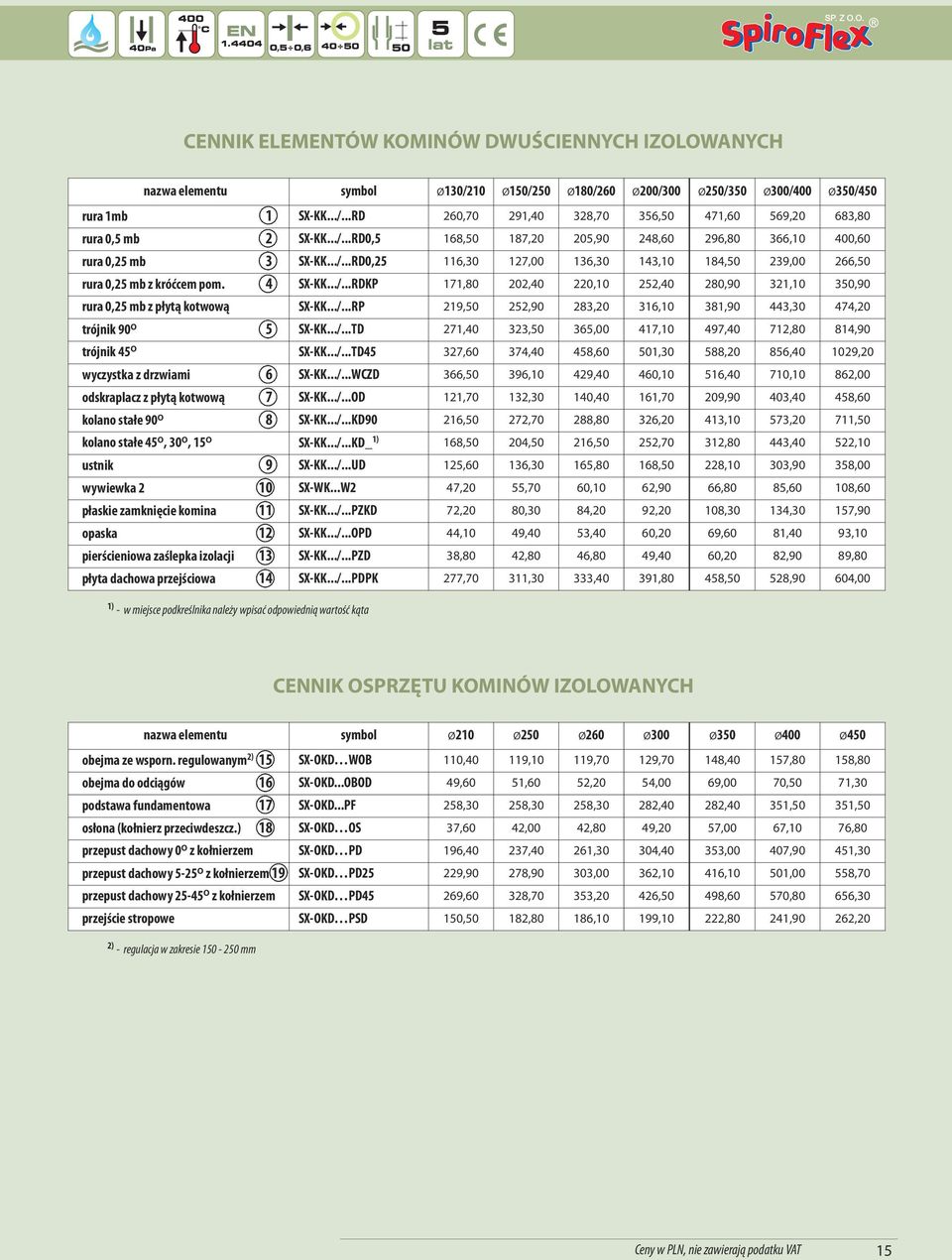

15 CENNIK ELEMENTÓW KOMINÓW DWUŚCIENNYCH IZOLOWANYCH nazwa elementu symbol ø130/210 ø150/250 ø180/260 ø200/300 ø250/350 ø300/400 ø350/450 rura 1mb 1 SX-KK.../...RD 260,70 291,40 328,70 356,50 471,60 569,20 683,80 rura 0,5 mb 2 SX-KK.../...RD0,5 168,50 187,20 205,90 248,60 296,80 366,10 400,60 rura 0,25 mb 3 SX-KK.../...RD0,25 116,30 127,00 136,30 143,10 184,50 239,00 266,50 rura 0,25 mb z króćcem pom. 4 SX-KK.../...RDKP 171,80 202,40 220,10 252,40 280,90 321,10 350,90 rura 0,25 mb z płytą kotwową SX-KK.../...RP 219,50 252,90 283,20 316,10 381,90 443,30 474,20 trójnik 90 O 5 SX-KK.../...TD 271,40 323,50 365,00 417,10 497,40 712,80 814,90 trójnik 45 O SX-KK.../...TD45 327,60 374,40 458,60 501,30 588,20 856, ,20 wyczystka z drzwiami 6 SX-KK.../...WCZD 366,50 396,10 429,40 460,10 516,40 710,10 862,00 odskraplacz z płytą kotwową 7 SX-KK.../...OD 121,70 132,30 140,40 161,70 209,90 403,40 458,60 kolano stałe 90 O 8 SX-KK.../...KD90 216,50 272,70 288,80 326,20 413,10 573,20 711,50 kolano stałe 45 O, 30 O, 15 O SX-KK.../...KD_ 1) 168,50 204,50 216,50 252,70 312,80 443,40 522,10 ustnik 9 SX-KK.../...UD 125,60 136,30 165,80 168,50 228,10 303,90 358,00 wywiewka 2 10 SX-WK...W2 47,20 55,70 60,10 62,90 66,80 85,60 108,60 płaskie zamknięcie komina 11 SX-KK.../...PZKD 72,20 80,30 84,20 92,20 108,30 134,30 157,90 opaska 12 SX-KK.../...OPD 44,10 49,40 53,40 60,20 69,60 81,40 93,10 pierścieniowa zaślepka izolacji 13 SX-KK.../...PZD 38,80 42,80 46,80 49,40 60,20 82,90 89,80 płyta dachowa przejściowa 14 SX-KK.../...PDPK 277,70 311,30 333,40 391,80 458,50 528,90 604,00 1) - w miejsce podkreślnika należy wpisać odpowiednią wartość kąta CENNIK OSPRZĘTU KOMINÓW IZOLOWANYCH nazwa elementu symbol ø210 ø250 ø260 ø300 ø350 ø400 ø450 obejma ze wsporn. regulowanym 2) 15 SX-OKD WOB 110,40 119,10 119,70 129,70 148,40 157,80 158,80 obejma do odciągów 16 SX-OKD...OBOD 49,60 51,60 52,20 54,00 69,00 70,50 71,30 podstawa fundamentowa 17 SX-OKD...PF 258,30 258,30 258,30 282,40 282,40 351,50 351,50 osłona (kołnierz przeciwdeszcz.) 18 SX-OKD OS 37,60 42,00 42,80 49,20 57,00 67,10 76,80 przepust dachowy 0 O z kołnierzem SX-OKD PD 196,40 237,40 261,30 304,40 353,00 407,90 451,30 przepust dachowy 5-25 O z kołnierzem 19 SX-OKD PD25 229,90 278,90 303,00 362,10 416,10 501,00 558,70 przepust dachowy O z kołnierzem SX-OKD PD45 269,60 328,70 353,20 426,50 498,60 570,80 656,30 przejście stropowe SX-OKD PSD 150,50 182,80 186,10 199,10 222,80 241,90 262,20 2) - regulacja w zakresie mm Ceny w PLN, nie zawierają podatku VAT 15

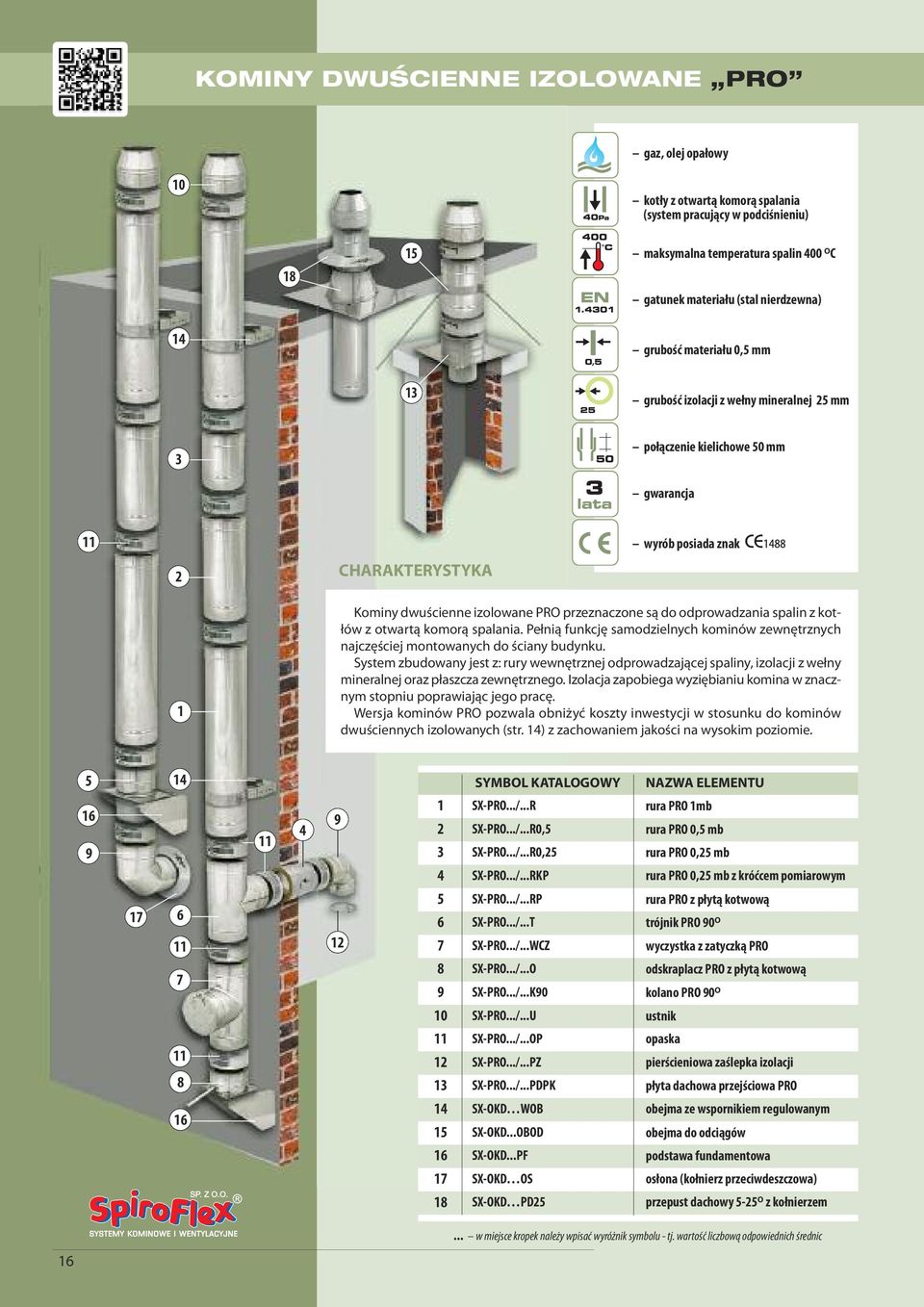

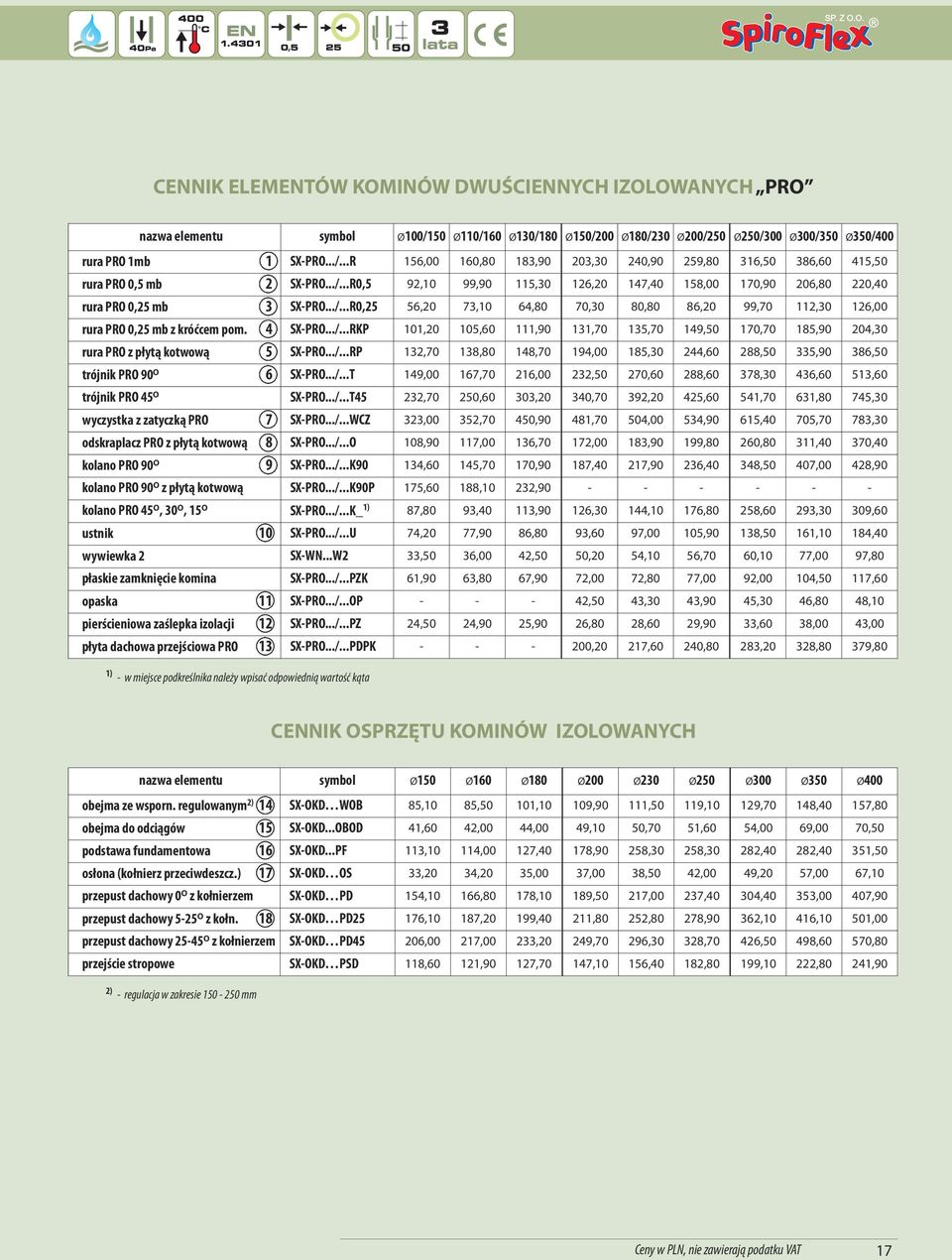

16 KOMINY DWUSCIENNE IZOLOWANE PRO gaz, olej opałowy 10 kotły z otwartą komorą spalania (system pracujący w podciśnieniu) maksymalna temperatura spalin 400 O C gatunek materiału (stal nierdzewna) 14 grubość materiału 0,5 mm 13 grubość izolacji z wełny mineralnej 25 mm 3 połączenie kielichowe 50 mm gwarancja 11 wyrób posiada znak 2 CHARAKTERYSTYKA 1 Kominy dwuścienne izolowane PRO przeznaczone są do odprowadzania spalin z kotłów z otwartą komorą spalania. Pełnią funkcję samodzielnych kominów zewnętrznych najczęściej montowanych do ściany budynku. System zbudowany jest z: rury wewnętrznej odprowadzającej spaliny, izolacji z wełny mineralnej oraz płaszcza zewnętrznego. Izolacja zapobiega wyziębianiu komina w znacznym stopniu poprawiając jego pracę. Wersja kominów PRO pozwala obniżyć koszty inwestycji w stosunku do kominów dwuściennych izolowanych (str. 14) z zachowaniem jakości na wysokim poziomie SYMBOL KATALOGOWY NAZWA ELEMENTU SX-PRO.../...R rura PRO 1mb 2 SX-PRO.../...R0,5 rura PRO 0,5 mb 3 SX-PRO.../...R0,25 rura PRO 0,25 mb 4 SX-PRO.../...RKP rura PRO 0,25 mb z króćcem pomiarowym SX-PRO.../...RP rura PRO z płytą kotwową 6 SX-PRO.../...T trójnik PRO 90 O 7 SX-PRO.../...WCZ wyczystka z zatyczką PRO 7 8 SX-PRO.../...O odskraplacz PRO z płytą kotwową 9 SX-PRO.../...K90 kolano PRO 90 O 10 SX-PRO.../...U ustnik SX-PRO.../...OP opaska 12 SX-PRO.../...PZ pierścieniowa zaślepka izolacji 13 SX-PRO.../...PDPK płyta dachowa przejściowa PRO SX-OKD WOB obejma ze wspornikiem regulowanym 15 SX-OKD...OBOD obejma do odciągów 16 SX-OKD...PF podstawa fundamentowa 17 SX-OKD OS osłona (kołnierz przeciwdeszczowa) 18 SX-OKD PD25 przepust dachowy 5-25 O z kołnierzem w miejsce kropek należy wpisać wyróżnik symbolu - tj. wartość liczbową odpowiednich średnic

17 CENNIK ELEMENTÓW KOMINÓW DWUŚCIENNYCH IZOLOWANYCH PRO nazwa elementu symbol ø100/150 ø110/160 ø130/180 ø150/200 ø180/230 ø200/250 ø250/300 ø300/350 ø350/400 rura PRO 1mb 1 SX-PRO.../...R 156,00 160,80 183,90 203,30 240,90 259,80 316,50 386,60 415,50 rura PRO 0,5 mb 2 SX-PRO.../...R0,5 92,10 99,90 115,30 126,20 147,40 158,00 170,90 206,80 220,40 rura PRO 0,25 mb 3 SX-PRO.../...R0,25 56,20 73,10 64,80 70,30 80,80 86,20 99,70 112,30 126,00 rura PRO 0,25 mb z króćcem pom. 4 SX-PRO.../...RKP 101,20 105,60 111,90 131,70 135,70 149,50 170,70 185,90 204,30 rura PRO z płytą kotwową 5 SX-PRO.../...RP 132,70 138,80 148,70 194,00 185,30 244,60 288,50 335,90 386,50 trójnik PRO 90 O 6 SX-PRO.../...T 149,00 167,70 216,00 232,50 270,60 288,60 378,30 436,60 513,60 trójnik PRO 45 O SX-PRO.../...T45 232,70 250,60 303,20 340,70 392,20 425,60 541,70 631,80 745,30 wyczystka z zatyczką PRO 7 SX-PRO.../...WCZ 323,00 352,70 450,90 481,70 504,00 534,90 615,40 705,70 783,30 odskraplacz PRO z płytą kotwową 8 SX-PRO.../...O 108,90 117,00 136,70 172,00 183,90 199,80 260,80 311,40 370,40 kolano PRO 90 O 9 SX-PRO.../...K90 134,60 145,70 170,90 187,40 217,90 236,40 348,50 407,00 428,90 kolano PRO 90 O z płytą kotwową SX-PRO.../...K90P 175,60 188,10 232, kolano PRO 45 O, 30 O, 15 O SX-PRO.../...K_ 1) 87,80 93,40 113,90 126,30 144,10 176,80 258,60 293,30 309,60 ustnik 10 SX-PRO.../...U 74,20 77,90 86,80 93,60 97,00 105,90 138,50 161,10 184,40 wywiewka 2 SX-WN...W2 33,50 36,00 42,50 50,20 54,10 56,70 60,10 77,00 97,80 płaskie zamknięcie komina SX-PRO.../...PZK 61,90 63,80 67,90 72,00 72,80 77,00 92,00 104,50 117,60 opaska 11 SX-PRO.../...OP ,50 43,30 43,90 45,30 46,80 48,10 pierścieniowa zaślepka izolacji 12 SX-PRO.../...PZ 24,50 24,90 25,90 26,80 28,60 29,90 33,60 38,00 43,00 płyta dachowa przejściowa PRO 13 SX-PRO.../...PDPK ,20 217,60 240,80 283,20 328,80 379,80 1) - w miejsce podkreślnika należy wpisać odpowiednią wartość kąta CENNIK OSPRZĘTU KOMINÓW IZOLOWANYCH nazwa elementu symbol ø150 ø160 ø180 ø200 ø230 ø250 ø300 ø350 ø400 obejma ze wsporn. regulowanym 2) 14 SX-OKD WOB 85,10 85,50 101,10 109,90 111,50 119,10 129,70 148,40 157,80 obejma do odciągów 15 SX-OKD...OBOD 41,60 42,00 44,00 49,10 50,70 51,60 54,00 69,00 70,50 podstawa fundamentowa 16 SX-OKD...PF 113,10 114,00 127,40 178,90 258,30 258,30 282,40 282,40 351,50 osłona (kołnierz przeciwdeszcz.) 17 SX-OKD OS 33,20 34,20 35,00 37,00 38,50 42,00 49,20 57,00 67,10 przepust dachowy 0 O z kołnierzem SX-OKD PD 154,10 166,80 178,10 189,50 217,00 237,40 304,40 353,00 407,90 przepust dachowy 5-25 O z kołn. 18 SX-OKD PD25 176,10 187,20 199,40 211,80 252,80 278,90 362,10 416,10 501,00 przepust dachowy O z kołnierzem SX-OKD PD45 206,00 217,00 233,20 249,70 296,30 328,70 426,50 498,60 570,80 przejście stropowe SX-OKD PSD 118,60 121,90 127,70 147,10 156,40 182,80 199,10 222,80 241,90 2) - regulacja w zakresie mm Ceny w PLN, nie zawierają podatku VAT 17

18 ZAROODPORNE WKŁADY KOMINOWE drewno Opcjonalne zakończenia wkładu kominowego patrz str. 33 NASADY KOMINOWE węgiel kamienny (kostka, orzech), węgiel brunatny 4 5 lub biomasa (pelet, brykiet) gatunek materiału grubość materiału 0,8 lub 1,0 mm max temperatura spalin 600 O C połączenie kielichowe 100 mm gwarancja wyrób posiada znak 2 CHARAKTERYSTYKA 1 6 Żaroodporne wkłady kominowe przeznaczone są do odprowadzania spalin z kotłów opalanych paliwem stałym (drewnem). Umożliwiają modernizację kanałów kominowych oraz dostosowanie ich do nowoczesnych urządzeń grzewczych. Zabezpieczają szacht kominowy przed szkodliwym działaniem dymu oraz agresywnych skroplin powstających w procesie spalania. Charakteryzują się zwiększoną grubością materiału i odpornością na wysokie temperatury w tym także pożar sadzy. Wersja żaroodporna MAX wykonana jest ze stali kwasoodpornej o bardzo dobrych właściwościach fizykochemicznych i jest dodatkowo odporna na agresywne środowisko spalin powstających przy spalaniu węgla kamiennego, węgla brunatnego czy biomasy SYMBOL KATALOGOWY NAZWA ELEMENTU ŻAROODPORNE ŻAROODPORNE MAX 1 SX-WZ...SGZ/ SX-WK...SG/1,0 rura żaroodporna 1 mb 2 SX-WZ...SGZ0,5/ SX-WK...SG0,5/1,0 rura żaroodporna 0,5 mb 3 SX-WZ...SGZ0,25/ SX-WK...SG0,25/1,0 rura żaroodporna 0,25 mb 4 SX-WZ...WZ/ SX-WK...WZ/1,0 wywiewka żaroodporna 5 SX-WZ...PDWZ/ SX-WK...PDWZ/1,0 płyta dachowa żaroodporna 6 SX-WZ...TZ45/ SX-WK...TZ45/1,0 trójnik 45 O żaroodporny 7 SX-WZ...WCZZ/ SX-WK...WCZZ/1,0 wyczystka żaroodporna 8 SX-WZDRZZ SX-WZDRZZ drzwi wyczystki 9 SX-WZ...OZ/ SX-WK...OZ/1,0 odskraplacz żaroodporny... w miejsce kropek należy wpisać wyróżnik symbolu - tj. wartość liczbową średnicy wkładu w miejsce podkreślenia należy wpisać grubość materiału: 0,8 lub 1,0 18 Ceny w PLN, nie zawierają podatku VAT

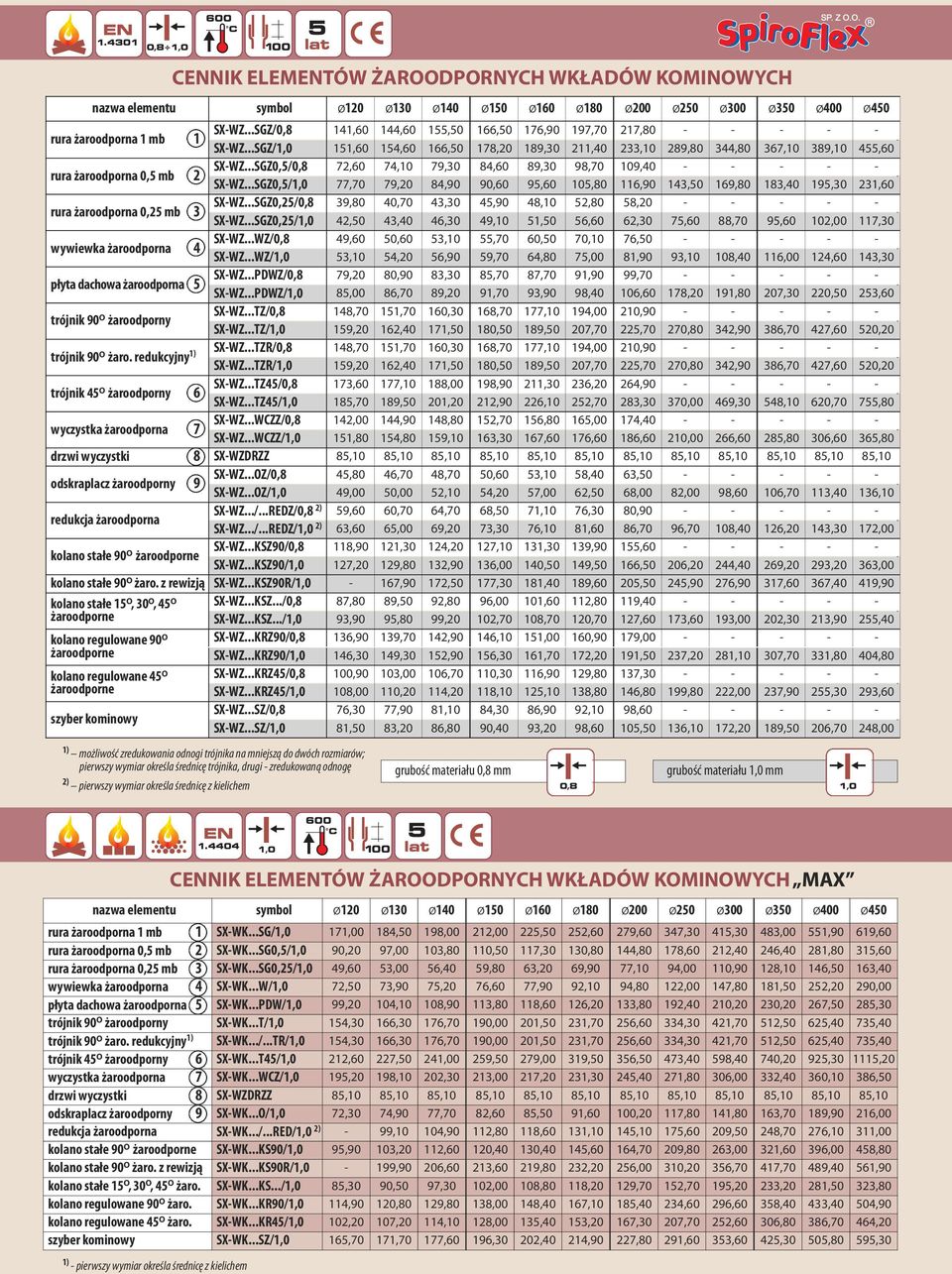

19 CENNIK ELEMENTÓW ŻAROODPORNYCH WKŁADÓW KOMINOWYCH nazwa elementu symbol ø120 ø130 ø140 ø150 ø160 ø180 ø200 ø250 ø300 ø350 ø400 ø450 rura żaroodporna 1 mb 1 SX-WZ...SGZ/0,8 141,60 144,60 155,50 166,50 176,90 197,70 217, SX-WZ...SGZ/1,0 151,60 154,60 166,50 178,20 189,30 211,40 233,10 289,80 344,80 367,10 389,10 455,60 rura żaroodporna 0,5 mb 2 SX-WZ...SGZ0,5/0,8 72,60 74,10 79,30 84,60 89,30 98,70 109, SX-WZ...SGZ0,5/1,0 77,70 79,20 84,90 90,60 95,60 105,80 116,90 143,50 169,80 183,40 195,30 231,60 rura żaroodporna 0,25 mb 3 SX-WZ...SGZ0,25/0,8 39,80 40,70 43,30 45,90 48,10 52,80 58, SX-WZ...SGZ0,25/1,0 42,50 43,40 46,30 49,10 51,50 56,60 62,30 75,60 88,70 95,60 102,00 117,30 wywiewka żaroodporna 4 SX-WZ...WZ/0,8 49,60 50,60 53,10 55,70 60,50 70,10 76, SX-WZ...WZ/1,0 53,10 54,20 56,90 59,70 64,80 75,00 81,90 93,10 108,40 116,00 124,60 143,30 płyta dachowa żaroodporna 5 SX-WZ...PDWZ/0,8 79,20 80,90 83,30 85,70 87,70 91,90 99, SX-WZ...PDWZ/1,0 85,00 86,70 89,20 91,70 93,90 98,40 106,60 178,20 191,80 207,30 220,50 253,60 trójnik 90 O żaroodporny SX-WZ...TZ/0,8 148,70 151,70 160,30 168,70 177,10 194,00 210, SX-WZ...TZ/1,0 159,20 162,40 171,50 180,50 189,50 207,70 225,70 270,80 342,90 386,70 427,60 520,20 trójnik 90 O żaro. redukcyjny 1) SX-WZ...TZR/0,8 148,70 151,70 160,30 168,70 177,10 194,00 210, SX-WZ...TZR/1,0 159,20 162,40 171,50 180,50 189,50 207,70 225,70 270,80 342,90 386,70 427,60 520,20 trójnik 45 O żaroodporny 6 SX-WZ...TZ45/0,8 173,60 177,10 188,00 198,90 211,30 236,20 264, SX-WZ...TZ45/1,0 185,70 189,50 201,20 212,90 226,10 252,70 283,30 370,00 469,30 548,10 620,70 755,80 wyczystka żaroodporna 7 SX-WZ...WCZZ/0,8 142,00 144,90 148,80 152,70 156,80 165,00 174, SX-WZ...WCZZ/1,0 151,80 154,80 159,10 163,30 167,60 176,60 186,60 210,00 266,60 285,80 306,60 365,80 drzwi wyczystki 8 SX-WZDRZZ 85,10 85,10 85,10 85,10 85,10 85,10 85,10 85,10 85,10 85,10 85,10 85,10 odskraplacz żaroodporny 9 SX-WZ...OZ/0,8 45,80 46,70 48,70 50,60 53,10 58,40 63, SX-WZ...OZ/1,0 49,00 50,00 52,10 54,20 57,00 62,50 68,00 82,00 98,60 106,70 113,40 136,10 redukcja żaroodporna SX-WZ.../...REDZ/0,8 2) 59,60 60,70 64,70 68,50 71,10 76,30 80, SX-WZ.../...REDZ/1,0 2) 63,60 65,00 69,20 73,30 76,10 81,60 86,70 96,70 108,40 126,20 143,30 172,00 kolano stałe 90 O żaroodporne SX-WZ...KSZ90/0,8 118,90 121,30 124,20 127,10 131,30 139,90 155, SX-WZ...KSZ90/1,0 127,20 129,80 132,90 136,00 140,50 149,50 166,50 206,20 244,40 269,20 293,20 363,00 kolano stałe 90 O żaro. z rewizją SX-WZ...KSZ90R/1,0-167,90 172,50 177,30 181,40 189,60 205,50 245,90 276,90 317,60 367,40 419,90 kolano stałe 15 O, 30 O, 45 O SX-WZ...KSZ.../0,8 87,80 89,50 92,80 96,00 101,60 112,80 119, żaroodporne SX-WZ...KSZ.../1,0 93,90 95,80 99,20 102,70 108,70 120,70 127,60 173,60 193,00 202,30 213,90 255,40 kolano regulowane 90 O SX-WZ...KRZ90/0,8 136,90 139,70 142,90 146,10 151,00 160,90 179, żaroodporne SX-WZ...KRZ90/1,0 146,30 149,30 152,90 156,30 161,70 172,20 191,50 237,20 281,10 307,70 331,80 404,80 kolano regulowane 45 O SX-WZ...KRZ45/0,8 100,90 103,00 106,70 110,30 116,90 129,80 137, żaroodporne SX-WZ...KRZ45/1,0 108,00 110,20 114,20 118,10 125,10 138,80 146,80 199,80 222,00 237,90 255,30 293,60 szyber kominowy SX-WZ...SZ/0,8 76,30 77,90 81,10 84,30 86,90 92,10 98, SX-WZ...SZ/1,0 81,50 83,20 86,80 90,40 93,20 98,60 105,50 136,10 172,20 189,50 206,70 248,00 1) możliwość zredukowania odnogi trójnika na mniejszą do dwóch rozmiarów; pierwszy wymiar określa średnicę trójnika, drugi - zredukowaną odnogę 2) pierwszy wymiar określa średnicę z kielichem grubość materiału 0,8 mm grubość materiału 1,0 mm nazwa elementu symbol ø120 ø130 ø140 ø150 ø160 ø180 ø200 ø250 ø300 ø350 ø400 ø450 rura żaroodporna 1 mb 1 SX-WK...SG/1,0 171,00 184,50 198,00 212,00 225,50 252,60 279,60 347,30 415,30 483,00 551,90 619,60 rura żaroodporna 0,5 mb 2 SX-WK...SG0,5/1,0 90,20 97,00 103,80 110,50 117,30 130,80 144,80 178,60 212,40 246,40 281,80 315,60 rura żaroodporna 0,25 mb 3 SX-WK...SG0,25/1,0 49,60 53,00 56,40 59,80 63,20 69,90 77,10 94,00 110,90 128,10 146,50 163,40 wywiewka żaroodporna 4 SX-WK...W/1,0 72,50 73,90 75,20 76,60 77,90 92,10 94,80 122,00 147,80 181,50 252,20 290,00 płyta dachowa żaroodporna 5 SX-WK...PDW/1,0 99,20 104,10 108,90 113,80 118,60 126,20 133,80 192,40 210,20 230,20 267,50 285,30 trójnik 90 O żaroodporny SX-WK...T/1,0 154,30 166,30 176,70 190,00 201,50 231,70 256,60 334,30 421,70 512,50 625,40 735,40 trójnik 90 O żaro. redukcyjny 1) SX-WK.../...TR/1,0 154,30 166,30 176,70 190,00 201,50 231,70 256,60 334,30 421,70 512,50 625,40 735,40 trójnik 45 O żaroodporny 6 SX-WK...T45/1,0 212,60 227,50 241,00 259,50 279,00 319,50 356,50 473,40 598,40 740,20 925, ,20 wyczystka żaroodporna 7 SX-WK...WCZ/1,0 195,20 198,10 202,30 213,00 217,20 231,30 245,40 271,80 306,00 332,40 360,10 386,50 drzwi wyczystki 8 SX-WZDRZZ 85,10 85,10 85,10 85,10 85,10 85,10 85,10 85,10 85,10 85,10 85,10 85,10 odskraplacz żaroodporny 9 SX-WK...O/1,0 72,30 74,90 77,70 82,60 85,50 91,60 100,20 117,80 141,80 163,70 189,90 216,00 redukcja żaroodporna SX-WK.../...RED/1,0 2) - 99,10 104,90 112,80 118,60 131,10 145,10 175,60 209,50 248,70 276,10 311,00 kolano stałe 90 O żaroodporne SX-WK...KS90/1,0 95,90 103,20 112,60 120,40 130,40 145,60 164,70 209,80 263,00 321,60 396,00 458,80 kolano stałe 90 O żaro. z rewizją SX-WK...KS90R/1,0-199,90 206,60 213,60 219,80 232,20 256,00 310,20 356,70 417,70 489,40 561,90 kolano stałe 15 O, 30 O, 45 O żaro. SX-WK...KS.../1,0 85,30 90,50 97,30 102,00 108,80 118,20 129,70 152,70 195,20 233,20 281,50 323,80 kolano regulowane 90 O żaro. SX-WK...KR90/1,0 114,90 120,80 129,80 138,00 148,40 167,10 185,40 234,60 296,60 358,40 433,40 504,90 kolano regulowane 45 O żaro. SX-WK...KR45/1,0 102,20 107,20 114,10 128,00 135,40 153,20 167,30 207,70 252,60 306,80 386,70 464,20 szyber kominowy SX-WK...SZ/1,0 165,70 171,70 177,60 196,30 202,40 214,90 227,80 291,60 353,60 425,30 505,80 595,30 1) - pierwszy wymiar określa średnicę z kielichem CENNIK ELEMENTÓW ŻAROODPORNYCH WKŁADÓW KOMINOWYCH MAX

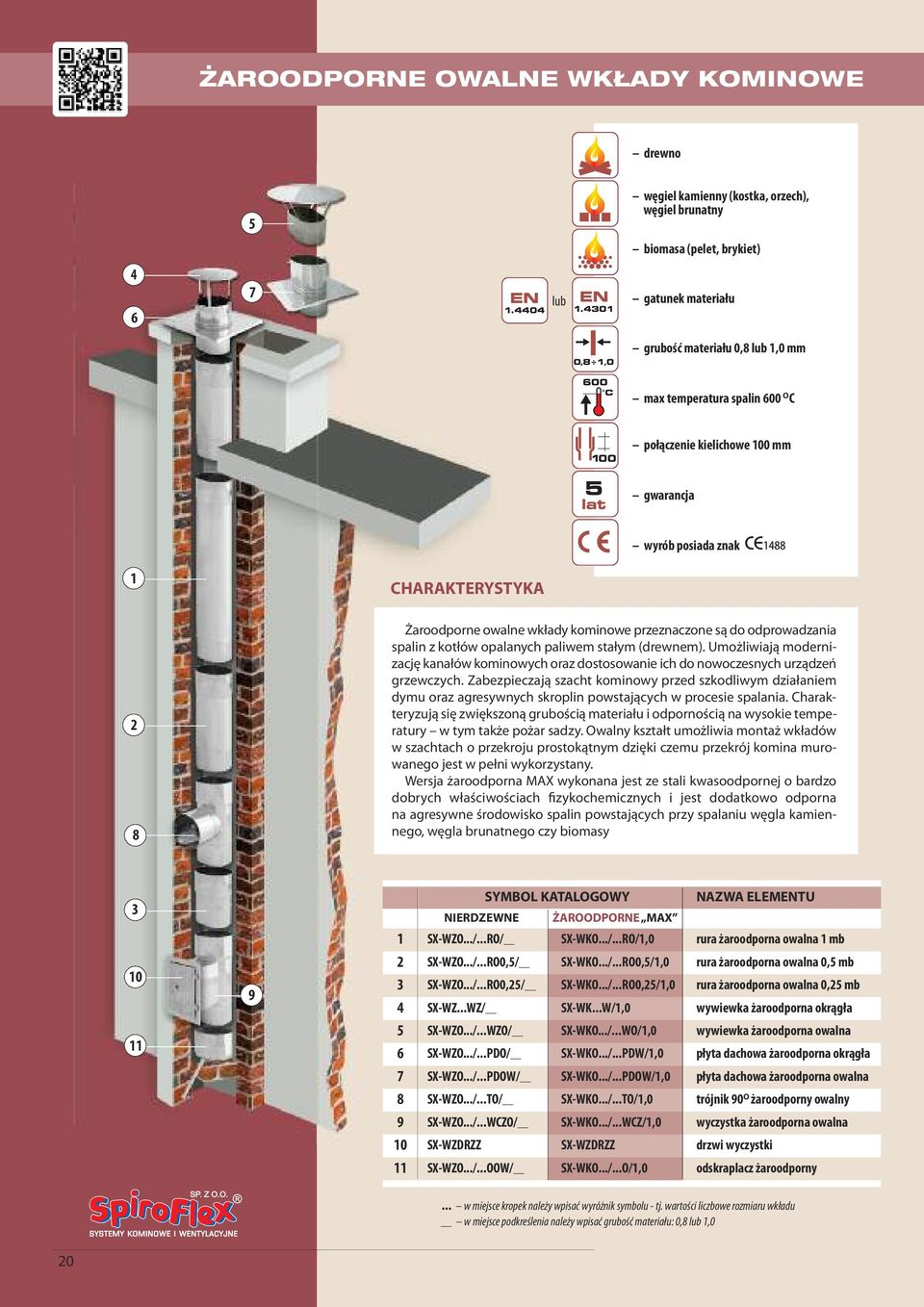

20 ZAROODPORNE OWALNE WKŁADY KOMINOWE drewno 5 węgiel kamienny (kostka, orzech), węgiel brunatny biomasa (pelet, brykiet) lub gatunek materiału grubość materiału 0,8 lub 1,0 mm max temperatura spalin 600 O C połączenie kielichowe 100 mm gwarancja wyrób posiada znak 1 CHARAKTERYSTYKA 2 8 Żaroodporne owalne wkłady kominowe przeznaczone są do odprowadzania spalin z kotłów opalanych paliwem stałym (drewnem). Umożliwiają modernizację kanałów kominowych oraz dostosowanie ich do nowoczesnych urządzeń grzewczych. Zabezpieczają szacht kominowy przed szkodliwym działaniem dymu oraz agresywnych skroplin powstających w procesie spalania. Charakteryzują się zwiększoną grubością materiału i odpornością na wysokie temperatury w tym także pożar sadzy. Owalny kształt umożliwia montaż wkładów w szachtach o przekroju prostokątnym dzięki czemu przekrój komina murowanego jest w pełni wykorzystany. Wersja żaroodporna MAX wykonana jest ze stali kwasoodpornej o bardzo dobrych właściwościach fizykochemicznych i jest dodatkowo odporna na agresywne środowisko spalin powstających przy spalaniu węgla kamiennego, węgla brunatnego czy biomasy SYMBOL KATALOGOWY NAZWA ELEMENTU NIERDZEWNE ŻAROODPORNE MAX 1 SX-WZO.../...RO/ SX-WKO.../...RO/1,0 rura żaroodporna owalna 1 mb 2 SX-WZO.../...RO0,5/ SX-WKO.../...RO0,5/1,0 rura żaroodporna owalna 0,5 mb 3 SX-WZO.../...RO0,25/ SX-WKO.../...RO0,25/1,0 rura żaroodporna owalna 0,25 mb 4 SX-WZ...WZ/ SX-WK...W/1,0 wywiewka żaroodporna okrągła 5 SX-WZO.../...WZO/ SX-WKO.../...WO/1,0 wywiewka żaroodporna owalna 6 SX-WZO.../...PDO/ SX-WKO.../...PDW/1,0 płyta dachowa żaroodporna okrągła 7 SX-WZO.../...PDOW/ SX-WKO.../...PDOW/1,0 płyta dachowa żaroodporna owalna 8 SX-WZO.../...TO/ SX-WKO.../...TO/1,0 trójnik 90 O żaroodporny owalny 9 SX-WZO.../...WCZO/ SX-WKO.../...WCZ/1,0 wyczystka żaroodporna owalna 10 SX-WZDRZZ SX-WZDRZZ drzwi wyczystki 11 SX-WZO.../...OOW/ SX-WKO.../...O/1,0 odskraplacz żaroodporny... w miejsce kropek należy wpisać wyróżnik symbolu - tj. wartości liczbowe rozmiaru wkładu w miejsce podkreślenia należy wpisać grubość materiału: 0,8 lub 1,0 20
