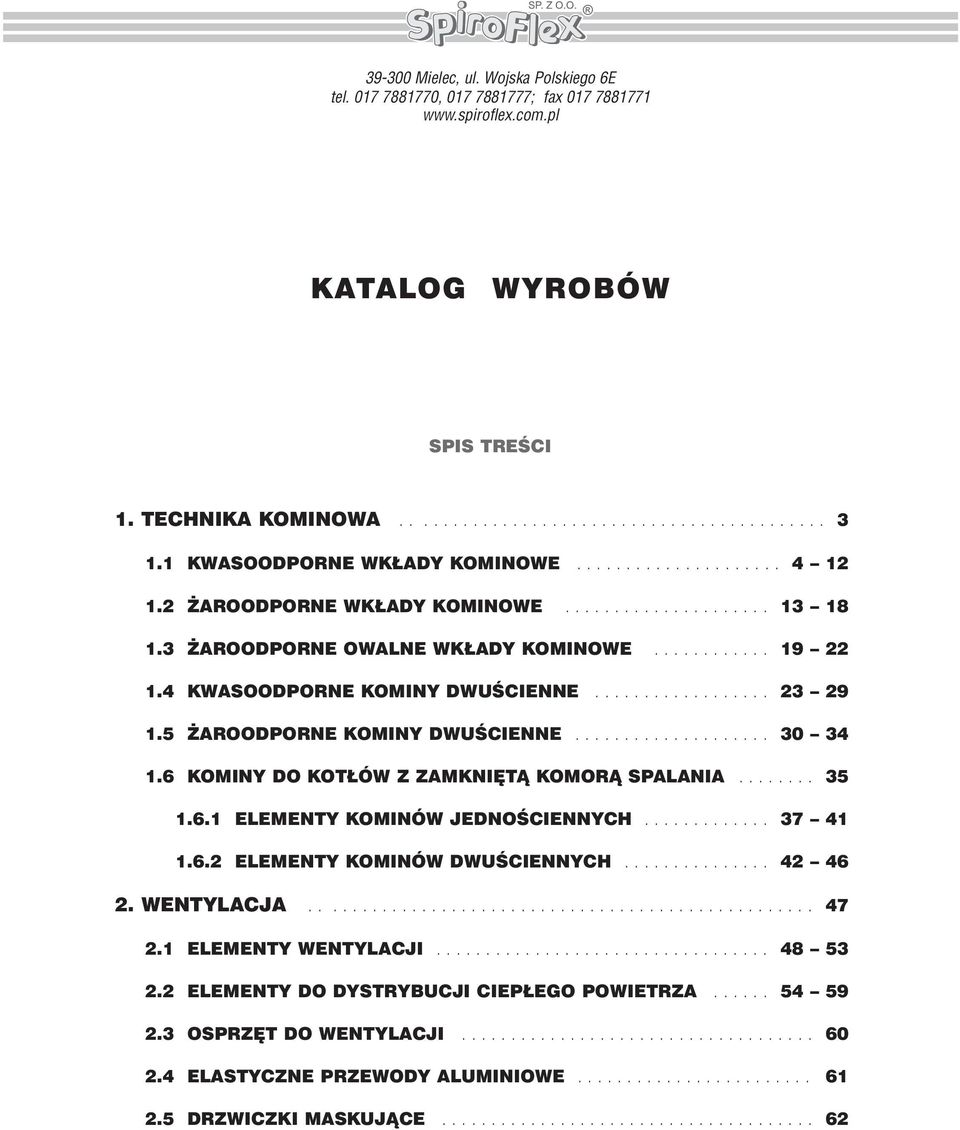

Mielec, ul. Wojska Polskiego 6E tel , ; fax KATALOG WYROBÓW SPIS TREÂCI

Transkrypt

1 Mielec, ul. Wojska Polskiego 6E tel , ; fax KATALOG WYROBÓW SPIS TREÂCI 1. TECHNIKA KOMINOWA KWASOODPORNE WK ADY KOMINOWE AROODPORNE WK ADY KOMINOWE AROODPORNE OWALNE WK ADY KOMINOWE KWASOODPORNE KOMINY DWUÂCIENNE AROODPORNE KOMINY DWUÂCIENNE KOMINY DO KOT ÓW Z ZAMKNI TÑ KOMORÑ SPALANIA ELEMENTY KOMINÓW JEDNOÂCIENNYCH ELEMENTY KOMINÓW DWUÂCIENNYCH WENTYLACJA ELEMENTY WENTYLACJI ELEMENTY DO DYSTRYBUCJI CIEP EGO POWIETRZA OSPRZ T DO WENTYLACJI ELASTYCZNE PRZEWODY ALUMINIOWE DRZWICZKI MASKUJÑCE

2 Firma Spiroflex Sp. z o.o. swoją działalność rozpoczęła w 1994 roku. Pierwsze kroki stawiała w Mieleckim Inkubatorze Przedsiębiorczości. Od roku 1997, działa na terenie Specjalnej Strefy Ekonomicznej Euro-Park Mielec. W Firmie pracuje ok. 60 osób i liczba ta stale rośnie. Dzieje się tak, ponieważ właściwy sposób zarządzania od początku ustawił firmę na właściwym torze do ciągłego i systematycznego rozwoju. Wraz z rozwojem, nastąpiło systematyczne zwiększenie produkowanych i oferowanych wyrobów oraz usług. Obecnie produkowane są: - gładkie i elastyczne systemy kwasoodpornych wkładów kominowych do odprowadzania spalin z gazowych i olejowych urządzeń grzewczych - okrągłe i owalne żaroodporne wkłady kominowe do odprowadzania spalin z urządzeń opalanych paliwami stałymi - systemy odprowadzania spalin z kotłów z zamkniętą komorą spalania - zewnętrzne izolowane kominy kwasoodporne i żaroodporne - elastyczne przewody aluminiowe do wentylacji i rozprowadzania ciepłego powietrza z kominków - drzwiczki maskujące - kanały i kształtki do wentylacji - kanały i kształtki do dystrybucji ciepłego powietrza - pozostałe elementy wentylacji (rozety, złączki ocynkowane, przejścia okapowe, itp.). Ponadto Firma świadczy usługi lakierowania proszkowego. Zakres usług zdecydowanie się poszerzył, po zakupie nowych urządzeń do lakierowania profili o długości 7 mb. Dodatkowo zwiększyła się oferta usług, po zakupie nowoczesnej zaginarki ze sterowaniem CNC, o precyzyjne gięcie blach do długości 3 m. Wyroby ze znakiem Spiroflex sprzedawane są na terenie całej Polski, za pośrednictwem hurtowni materiałów budowlanych i sanitarnych. Własny transport gwarantuje terminowe dostawy nawet do najbardziej oddalonych zakątków w Polsce. W roku 2002 w Firmie wdrożono System Zarządzania Jakością wg normy ISO 9001:2000, natomiast w 2005 certyfikowano system Zakładowej Kontroli Produkcji, w zakresie produkcji kominów i wkładów kominowych, wymaganej do znakowania wyrobów znakiem CE. W latach 2000; 2003; 2004 firma Spiroflex uzyskała tytuł Przedsiębiorstwo Fair Play, natomiast w roku 2005 otrzymała "Złoty Certyfikat" programu "Przedsiębiorstwo Fair Play". W 2004 r. Puls Biznesu przyznał firmie Gazelę Biznesu.

3 1. TECHNIKA KOMINOWA W strefie klimatycznej, w której żyjemy, od zawsze występowała i nadal występuje, potrzeba okresowego ogrzewania pomieszczeń. Ludzkość, na tyle na ile umiała, różnie z tym problemem sobie radziła. W dobie lotów kosmicznych, totalnej komputeryzacji, przekraczania nieprzekraczalnych barier naukowych, nie sposób byłoby pominąć w rozwoju technicznym, tak ważnej dziedziny naszego codziennego życia. Nadal poszukuje się jak najlepszych źródeł energii, paliw, materiałów, tak, aby jak najmniejszym nakładem kosztów, pracy, czasu, a także w symbiozie ze środowiskiem naturalnym, uzyskiwać jak najwięcej energii cieplnej. Poszukiwania rozwiązań poszły w różnych kierunkach, i dlatego mamy nie lada problem przy wyborze sposobu ogrzewania. Każdy stara się przekonać do swojego, unikatowego sposobu, ale ekonomia jest bezwzględna i to ona najczęściej decyduje o naszym wyborze. W obecnym czasie, nadal najpopularniejszą formą uzyskiwania ciepła jest spalanie różnych paliw, takich jak gaz, olej opałowy, paliwa stałe (np. drewno, węgiel, itp.). Tak jak od zawsze istniała potrzeba ogrzewania, tak od zawsze istniał problem: co zrobić z niepożądanymi produktami spalania? Różnie sobie z tym radzono, w szczególności na ile pozwalał poziom techniki. Podobnie jest i obecnie. Tyle, że oprócz wysokiego poziomu techniki, doszła jeszcze znacznie wyższa świadomość; jakie zagrożenie dla zdrowia, a nawet życia niosą ze sobą produkty spalania. To, że przy obecnych kotłach grzewczych, zwykły komin wybudowany z cegły, nie przetrwa dłuższego okresu, przekonało się już wielu i nadal wielu się przekonuje. Pocieszające jest to, że coraz więcej ludzi nie czeka na przykrą niespodziankę, tylko starają się zapobiegać nieszczęściu. Nasza firma postanowiła tym wszystkim przezornym, wyjść naprzeciw i jak najdalej ułatwić rozwiązanie problemu. Oferujemy bardzo szeroką gamę wkładów kominowych i kominów do różnych rodzajów paliw i kotłów: - kwasoodporne wkłady kominowe - elastyczne - gładkie - żaroodporne wkłady kominowe - okrągłe - owalne - systemy kominowe do kotłów z zamkniętą komorą spalania - jednościenne - dwuścienne - kwasoodporne kominy zewnętrzne izolowane - żaroodporne kominy zewnętrzne izolowane 3

4 1.1 KWASOODPORNE WK ADY KOMINOWE Tak, jak następuje dynamiczny rozwój techniki grzewczej, tak, w ślad za nią podąża rozwój techniki kominowej. Dążeniem producentów urządzeń grzewczych jest maksymalna oszczędność energii oraz ochrona środowiska naturalnego, przez pełniejszy proces spalania czynnika, obniżenie mocy urządzenia oraz obniżenie temperatury spalin. Konsekwencja takiego postępowania, odbija się na charakterze spalin, a co za tym idzie, na kominie. Spaliny są coraz chłodniejsze, coraz więcej wykrapla się agresywnych, kwaśnych skroplin, które mogą doprowadzić niejeden, niezabezpieczony odpowiednio komin do zniszczenia. Opis techniczny Jednym ze sposobów zabezpieczenia komina, bodaj najpewniejszym, jest zainstalowanie stalowego wkładu kominowego. Wkład kominowy wykonany jest ze specjalnej stali nierdzewnej kwasoodpornej o symbolu W ofercie posiadamy dwa rodzaje wkładów kwasoodpornych: elastyczny i gładki. Podstawą elastycznego wkładu kominowego jest rura elastyczna, wykonana z taśmy o grubości 0,12 mm, której sposób wykonania gwarantuje szczelność. Łącząc rurę elastyczną poprzez złączkę redukcyjną, pozostałe kształtki stosuje się te same, co w gładkim wkładzie kominowym. Zakres średnic od 80mm do 200 mm. Gładki wkład kominowy wykonywany jest z blachy o grubości 0,5 0,6 mm, w zależności od średnicy. Wszystkie części rurowe łączone są liniowo technologią spawania plazmowego. Poszczególne elementy montowane są ze sobą kielichowo. Zakres średnic od 100 mm do 350 mm. Zastosowanie Kwasoodporne wkłady kominowe przeznaczone są do odprowadzania spalin z kotłów opalanych gazem lub olejem opałowym. Szczególne przeznaczenie do starych, nawet krzywych kominów ma elastyczny wkład kominowy. Montaż Przed przystąpieniem do montażu wkładu kominowego, należy starannie wyczyścić ceramiczny szyb kominowy. Następnie w pomieszczeniu kotłowni, należy wykuć otwór umożliwiający zamontowanie trójnika, wyczystki i odskraplacza w szybie kominowym. Pozostała część wkładu kominowego montowana jest od góry, czyli od wylotu komina. Mocujemy linę do rury o długości 1 m, wpuszczamy ją do szybu do momentu wystawania jedynie kielicha, zakładamy kolejną rurę, zwracając uwagę na całkowite wsunięcie jednej rury w kielich drugiej i znowu opuszczamy, aż do momentu wystawania kielicha. Czynności te powtarzamy, aż w wykutym otworze pojawi się końcówka pierwszej rury. Instalujemy trójnik, wyczystkę i odskraplacz, a następnie łączymy je z rurami. Ostatnią rurę wystającą z komina przycinamy na długość taką, aby można było zamontować w kielichu ostatniej rury płytę dachowa i przykręcić ją do korony komina. W płycie dachowej montujemy wywiewkę lub deflektor. Usytuowanie trójnika uzależnione jest od sposobu poprowadzenia czopucha z pieca. Zamknięcie wyczystki powinno być tak ustawione, aby była możliwość swobodnego dostępu do wyczystki. Skropliny powinny być odprowadzane do neutralizatora skroplin, szczelnego pojemnika lub bezpośrednio do kanalizacji (o ile dopuszczają takie rozwiązanie przepisy prawne). Dodatkowe ocieplenie, częściowe lub na całej długości wkładu kominowego, znacznie poprawiają warunki pracy wkładu kominowego, jak również jego żywotność. 4

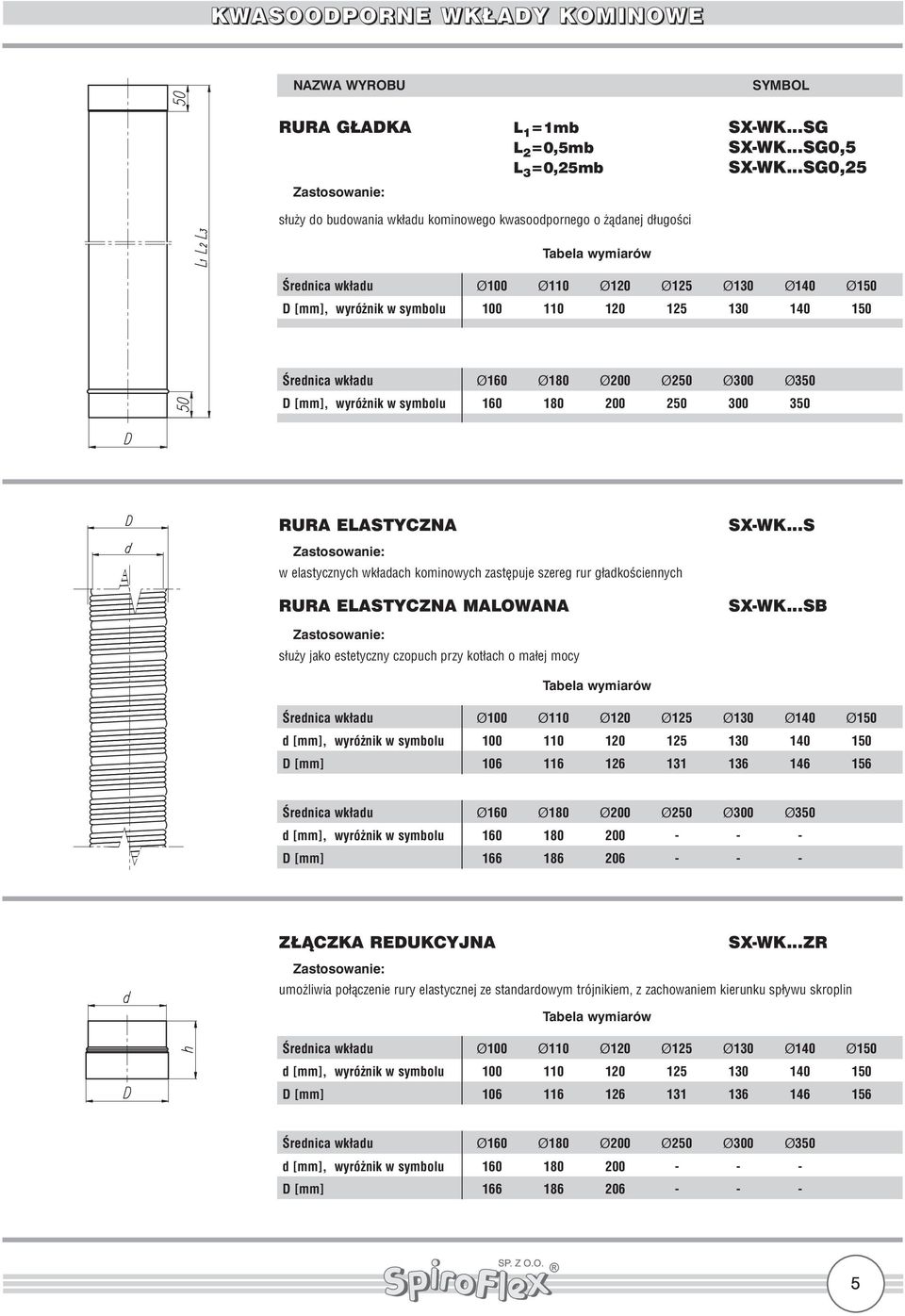

5 RURA G ADKA L 1 =1mb L 2 =0,5mb L 3 =0,25mb SX-WK...SG SX-WK...SG0,5 SX-WK...SG0,25 służy do budowania wkładu kominowego kwasoodpornego o żądanej długości RURA ELASTYCZNA w elastycznych wkładach kominowych zastępuje szereg rur gładkościennych RURA ELASTYCZNA MALOWANA SX-WK...S SX-WK...SB służy jako estetyczny czopuch przy kotłach o małej mocy D [mm] d [mm], wyróżnik w symbolu D [mm] Z ÑCZKA REDUKCYJNA SX-WK...ZR umożliwia połączenie rury elastycznej ze standardowym trójnikiem, z zachowaniem kierunku spływu skroplin D [mm] d [mm], wyróżnik w symbolu D [mm]

6 TRÓJNIK 90 O SX-WK...T służy do połączenia czopucha z wkładem kominowym kwasoodpornym pod kątem 90 O L [mm] L1 [mm] 150 L [mm] L1 [mm] 150 TRÓJNIK 45 O SX-WK...T45 służy do połączenia czopucha z wkładem kominowym kwasoodpornym pod kątem 45 O H [mm] h [mm] H [mm] h [mm] TRÓJNIK REDUKCYJNY SX-WK.../...TR *- pierwszy wymiar określa średnicę trójnika / **- drugi zredukowany wymiar odnogi służy do połączenia czopucha z wkładem kominowym kwasoodpornym pod kątem 90 O z jednoczesną zmianą przekroju D [mm], wyróżnik w symbolu * L [mm] L1 [mm] 150 D1 [mm], wyróżnik w symbolu ** D1 = D D [mm], wyróżnik w symbolu * L [mm] L1 [mm] 150 D1 [mm], wyróżnik w symbolu ** D1 = D

7 WYCZYSTKA umożliwia dostęp do wnętrza wkładu kominowego w celu kontroli zanieczyszczeń SX-WK...WCZ L [mm] L1 [mm] 150 w zakresie średnic do 150 mm - wyczystka o przekroju okrągłym z zatyczką w komplecie (drzwi wyczystki nierdzewne lub malowane zamawiane osobno) L [mm] L1 [mm] 150 w zakresie średnic mm - wyczystka o przekroju prostokątnym (drzwi wyczystki nierdzewne zamawiane osobno) ODSKRAPLACZ SX-WK...O służy do odprowadzania skroplin (kondensatu) z wnętrza wkładu kominowego kwasoodpornego KOLANO NASTAWNE umożliwia ustawienie dowolnego kąta w zakresie 0 90 O SX-WK...KN Średnica wkładu d [mm], wyróżnik w symbolu KOLANO STA E 90 O umożliwia zbudowanie czopucha ze zmianą kierunku przepływu o kąt 90 O SX-WK...KS90 7

8 KOLANO STA E 45 O umożliwia zbudowanie czopucha ze zmianą kierunku przepływu o kąt 45 O SX-WK...KS45 KOLANO STA E 30 O umożliwia zbudowanie czopucha ze zmianą kierunku przepływu o kąt 30 O SX-WK...KS30 KOLANO STA E 15 O umożliwia zbudowanie czopucha ze zmianą kierunku przepływu o kąt 15 O SX-WK...KS15 TELESKOP L= 0,33 0,5 m SX-WK...TEL ułatwia zamontowanie czopucha, poprzez możliwość zsuwania i rozsuwania z zachowaniem szczelności REDUKCJE SX-WK.../...RED * służą do zmiany przekroju czapucha łączącego kocioł z wkładem kominowym kwasoodpornym, w pełnym zakresie średnic wkładów * pierwszy wymiar określa średnicę z kielichem 8

9 WYWIEWKA 1 SX-WK...W1 służy do zabezpieczenia wylotu wkładu kominowego kwasoodpornego przed opadami atmosferycznymi D [mm] D [mm] WYWIEWKA 2 SX-WK...W2 służy do zabezpieczenia wylotu wkładu kominowego kwasoodpornego przed opadami atmosferycznymi D [mm] D [mm] P YTA DACHOWA WYWIEWKI 1 SX-WK...PDW1 zabezpiecza koronę komina ceramicznego przed przedostawaniem się wilgoci pomiędzy wkład kominowy a ściany szybu komina ceramicznego A [mm] A [mm] P YTA DACHOWA WYWIEWKI 2 SX-WK...PDW2 zabezpiecza koronę komina ceramicznego przed przedostawaniem się wilgoci pomiędzy wkład kominowy a ściany szybu komina ceramicznego A [mm] A [mm]

10 DEFLEKTOR SX-WK...D zabezpiecza wylot wkładu kominowego przed opadami atmosferycznymi i niekorzystnym działaniem wiatrów D [mm] H [mm] h [mm] D [mm] H [mm] h [mm] DEFLEKTOR TYPU H SX-WK...DH zabezpiecza wylot wkładu kominowego przed opadami atmosferycznymi i niekorzystnym działaniem wiatrów A [mm] H [mm] h [mm] P YTA DACHOWA DEFLEKTORA SX-WK...PDD zabezpiecza koronę komina ceramicznego przed przedostawaniem się wilgoci pomiędzy wkład kominowy a ściany szybu komina ceramicznego A [mm] A [mm]

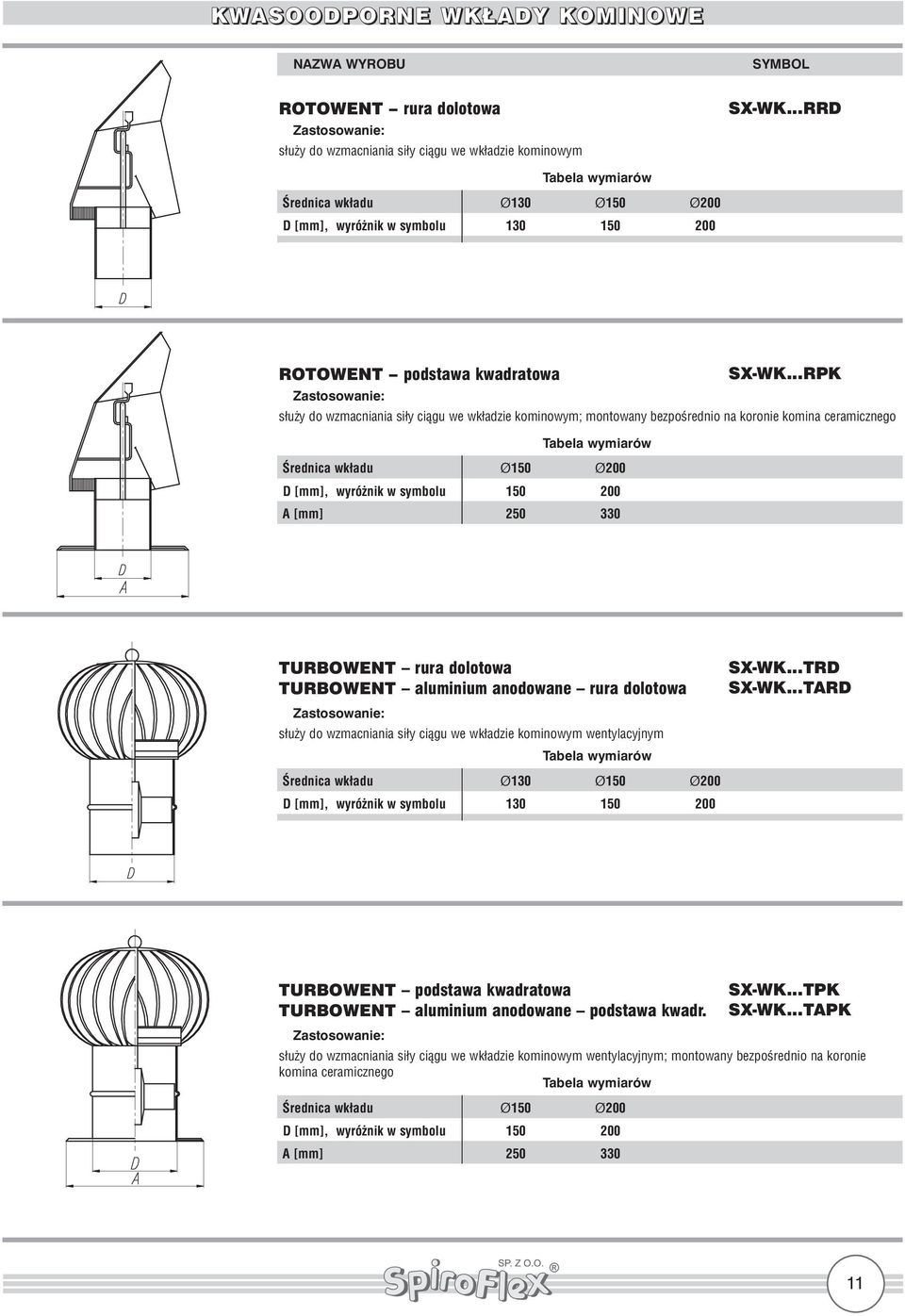

11 ROTOWENT rura dolotowa służy do wzmacniania siły ciągu we wkładzie kominowym SX-WK...RRD Średnica wkładu D [mm], wyróżnik w symbolu ROTOWENT podstawa kwadratowa SX-WK...RPK służy do wzmacniania siły ciągu we wkładzie kominowym; montowany bezpośrednio na koronie komina ceramicznego Średnica wkładu D [mm], wyróżnik w symbolu A [mm] TURBOWENT rura dolotowa TURBOWENT aluminium anodowane rura dolotowa służy do wzmacniania siły ciągu we wkładzie kominowym wentylacyjnym Średnica wkładu D [mm], wyróżnik w symbolu SX-WK...TRD SX-WK...TARD TURBOWENT podstawa kwadratowa TURBOWENT aluminium anodowane podstawa kwadr. Średnica wkładu D [mm], wyróżnik w symbolu A [mm] SX-WK...TPK SX-WK...TAPK służy do wzmacniania siły ciągu we wkładzie kominowym wentylacyjnym; montowany bezpośrednio na koronie komina ceramicznego 11
