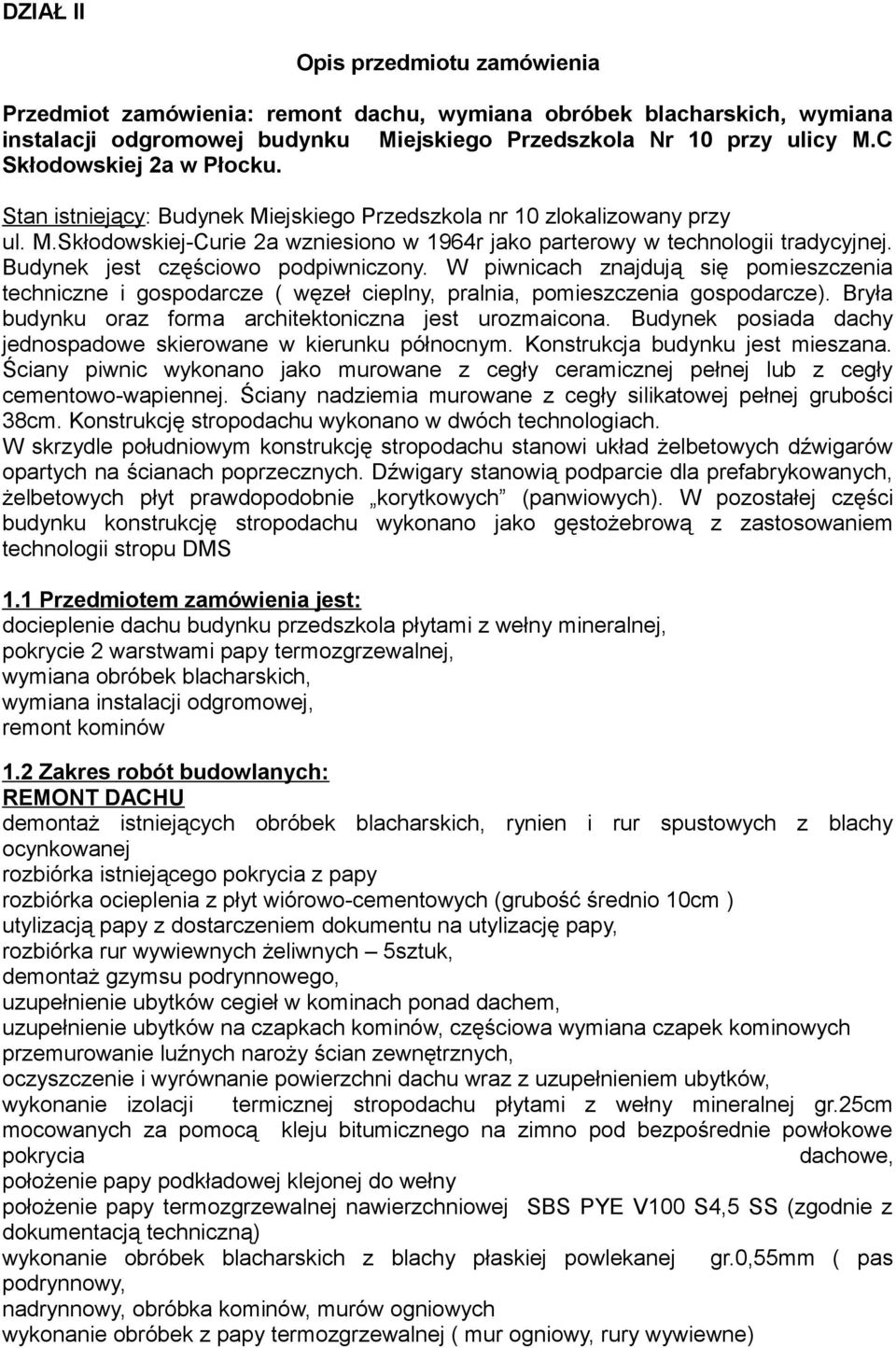

1 DZIAŁ II Opis przedmiotu zamówienia Przedmiot zamówienia: remont dachu, wymiana obróbek blacharskich, wymiana instalacji odgromowej budynku Miejskiego Przedszkola Nr 10 przy ulicy M.C Skłodowskiej 2a w Płocku. Stan istniejący: Budynek Miejskiego Przedszkola nr 10 zlokalizowany przy ul. M.Skłodowskiej-Curie 2a wzniesiono w 1964r jako parterowy w technologii tradycyjnej. Budynek jest częściowo podpiwniczony. W piwnicach znajdują się pomieszczenia techniczne i gospodarcze ( węzeł cieplny, pralnia, pomieszczenia gospodarcze). Bryła budynku oraz forma architektoniczna jest urozmaicona. Budynek posiada dachy jednospadowe skierowane w kierunku północnym. Konstrukcja budynku jest mieszana. Ściany piwnic wykonano jako murowane z cegły ceramicznej pełnej lub z cegły cementowo-wapiennej. Ściany nadziemia murowane z cegły silikatowej pełnej grubości 38cm. Konstrukcję stropodachu wykonano w dwóch technologiach. W skrzydle południowym konstrukcję stropodachu stanowi układ żelbetowych dźwigarów opartych na ścianach poprzecznych. Dźwigary stanowią podparcie dla prefabrykowanych, żelbetowych płyt prawdopodobnie korytkowych (panwiowych). W pozostałej części budynku konstrukcję stropodachu wykonano jako gęstożebrową z zastosowaniem technologii stropu DMS 1.1 Przedmiotem zamówienia jest: docieplenie dachu budynku przedszkola płytami z wełny mineralnej, pokrycie 2 warstwami papy termozgrzewalnej, wymiana obróbek blacharskich, wymiana instalacji odgromowej, remont kominów 1.2 Zakres robót budowlanych: REMONT DACHU demontaż istniejących obróbek blacharskich, rynien i rur spustowych z blachy ocynkowanej rozbiórka istniejącego pokrycia z papy rozbiórka ocieplenia z płyt wiórowo-cementowych (grubość średnio 10cm ) utylizacją papy z dostarczeniem dokumentu na utylizację papy, rozbiórka rur wywiewnych żeliwnych 5sztuk, demontaż gzymsu podrynnowego, uzupełnienie ubytków cegieł w kominach ponad dachem, uzupełnienie ubytków na czapkach kominów, częściowa wymiana czapek kominowych przemurowanie luźnych naroży ścian zewnętrznych, oczyszczenie i wyrównanie powierzchni dachu wraz z uzupełnieniem ubytków, wykonanie izolacji termicznej stropodachu płytami z wełny mineralnej gr.25cm mocowanych za pomocą kleju bitumicznego na zimno pod bezpośrednie powłokowe pokrycia dachowe, położenie papy podkładowej klejonej do wełny położenie papy termozgrzewalnej nawierzchniowej SBS PYE V100 S4,5 SS (zgodnie z dokumentacją techniczną) wykonanie obróbek blacharskich z blachy płaskiej powlekanej gr.0,55mm ( pas podrynnowy, nadrynnowy, obróbka kominów, murów ogniowych wykonanie obróbek z papy termozgrzewalnej ( mur ogniowy, rury wywiewne)

Budynek jest częściowo podpiwniczony. W piwnicach znajdują się pomieszczenia techniczne i gospodarcze ( węzeł cieplny, pralnia, pomieszczenia gospodarcze).

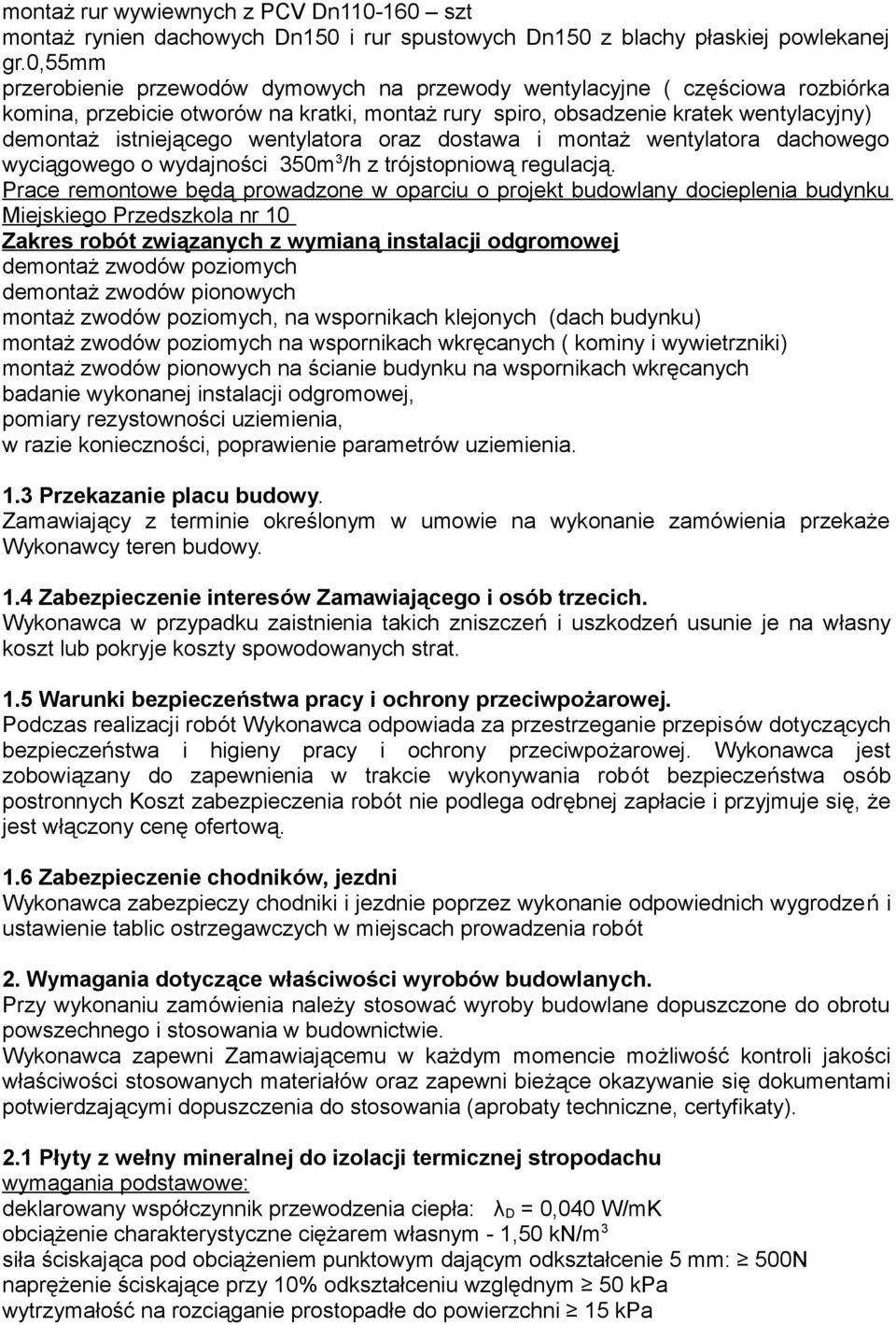

2 montaż rur wywiewnych z PCV Dn szt montaż rynien dachowych Dn150 i rur spustowych Dn150 z blachy płaskiej powlekanej gr.0,55mm przerobienie przewodów dymowych na przewody wentylacyjne ( częściowa rozbiórka komina, przebicie otworów na kratki, montaż rury spiro, obsadzenie kratek wentylacyjny) demontaż istniejącego wentylatora oraz dostawa i montaż wentylatora dachowego wyciągowego o wydajności 350m 3 /h z trójstopniową regulacją. Prace remontowe będą prowadzone w oparciu o projekt budowlany docieplenia budynku Miejskiego Przedszkola nr 10 Zakres robót związanych z wymianą instalacji odgromowej demontaż zwodów poziomych demontaż zwodów pionowych montaż zwodów poziomych, na wspornikach klejonych (dach budynku) montaż zwodów poziomych na wspornikach wkręcanych ( kominy i wywietrzniki) montaż zwodów pionowych na ścianie budynku na wspornikach wkręcanych badanie wykonanej instalacji odgromowej, pomiary rezystowności uziemienia, w razie konieczności, poprawienie parametrów uziemienia. 1.3 Przekazanie placu budowy. Zamawiający z terminie określonym w umowie na wykonanie zamówienia przekaże Wykonawcy teren budowy. 1.4 Zabezpieczenie interesów Zamawiającego i osób trzecich. Wykonawca w przypadku zaistnienia takich zniszczeń i uszkodzeń usunie je na własny koszt lub pokryje koszty spowodowanych strat. 1.5 Warunki bezpieczeństwa pracy i ochrony przeciwpożarowej. Podczas realizacji robót Wykonawca odpowiada za przestrzeganie przepisów dotyczących bezpieczeństwa i higieny pracy i ochrony przeciwpożarowej. Wykonawca jest zobowiązany do zapewnienia w trakcie wykonywania robót bezpieczeństwa osób postronnych Koszt zabezpieczenia robót nie podlega odrębnej zapłacie i przyjmuje się, że jest włączony cenę ofertową. 1.6 Zabezpieczenie chodników, jezdni Wykonawca zabezpieczy chodniki i jezdnie poprzez wykonanie odpowiednich wygrodzeń i ustawienie tablic ostrzegawczych w miejscach prowadzenia robót 2. Wymagania dotyczące właściwości wyrobów budowlanych. Przy wykonaniu zamówienia należy stosować wyroby budowlane dopuszczone do obrotu powszechnego i stosowania w budownictwie. Wykonawca zapewni Zamawiającemu w każdym momencie możliwość kontroli jakości właściwości stosowanych materiałów oraz zapewni bieżące okazywanie się dokumentami potwierdzającymi dopuszczenia do stosowania (aprobaty techniczne, certyfikaty). 2.1 Płyty z wełny mineralnej do izolacji termicznej stropodachu deklarowany współczynnik przewodzenia ciepła: λ D = 0,040 W/mK obciążenie charakterystyczne ciężarem własnym - 1,50 kn/m 3 siła ściskająca pod obciążeniem punktowym dającym odkształcenie 5 mm: 500N naprężenie ściskające przy 10% odkształceniu względnym 50 kpa wytrzymałość na rozciąganie prostopadłe do powierzchni 15 kpa

wentylatora oraz dostawa i montaż wentylatora dachowego wyciągowego o wydajności 350m 3 /h z trójstopniową regulacją.

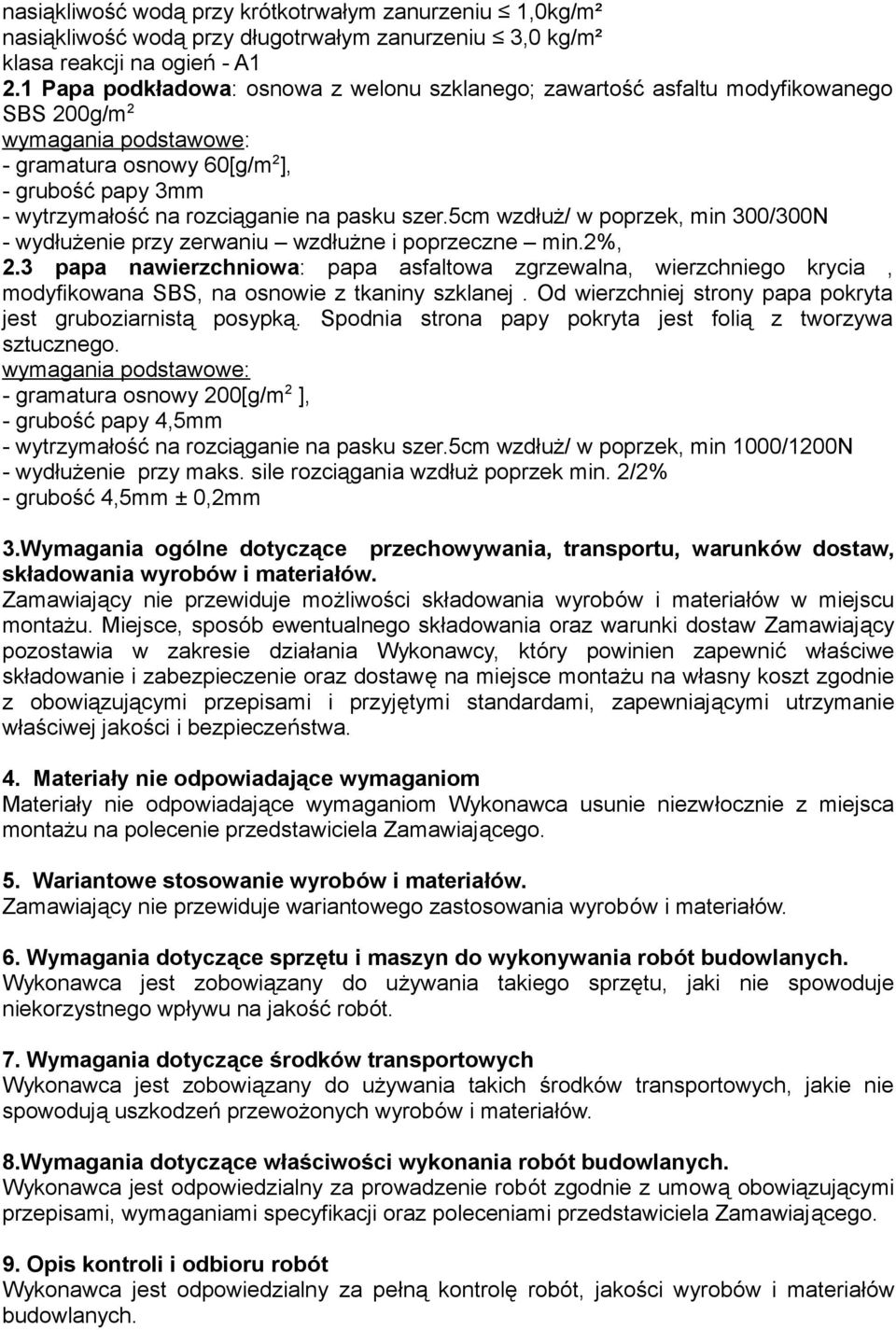

3 nasiąkliwość wodą przy krótkotrwałym zanurzeniu 1,0kg/m² nasiąkliwość wodą przy długotrwałym zanurzeniu 3,0 kg/m² klasa reakcji na ogień - A1 2.1 Papa podkładowa: osnowa z welonu szklanego; zawartość asfaltu modyfikowanego SBS 200g/m 2 - gramatura osnowy 60[g/m 2 ], - grubość papy 3mm - wytrzymałość na rozciąganie na pasku szer.5cm wzdłuż/ w poprzek, min 300/300N - wydłużenie przy zerwaniu wzdłużne i poprzeczne min.2%, 2.3 papa nawierzchniowa: papa asfaltowa zgrzewalna, wierzchniego krycia, modyfikowana SBS, na osnowie z tkaniny szklanej. Od wierzchniej strony papa pokryta jest gruboziarnistą posypką. Spodnia strona papy pokryta jest folią z tworzywa sztucznego. - gramatura osnowy 200[g/m 2 ], - grubość papy 4,5mm - wytrzymałość na rozciąganie na pasku szer.5cm wzdłuż/ w poprzek, min 1000/1200N - wydłużenie przy maks. sile rozciągania wzdłuż poprzek min. 2/2% - grubość 4,5mm ± 0,2mm 3.Wymagania ogólne dotyczące przechowywania, transportu, warunków dostaw, składowania wyrobów i materiałów. Zamawiający nie przewiduje możliwości składowania wyrobów i materiałów w miejscu montażu. Miejsce, sposób ewentualnego składowania oraz warunki dostaw Zamawiający pozostawia w zakresie działania Wykonawcy, który powinien zapewnić właściwe składowanie i zabezpieczenie oraz dostawę na miejsce montażu na własny koszt zgodnie z obowiązującymi przepisami i przyjętymi standardami, zapewniającymi utrzymanie właściwej jakości i bezpieczeństwa. 4. Materiały nie odpowiadające wymaganiom Materiały nie odpowiadające wymaganiom Wykonawca usunie niezwłocznie z miejsca montażu na polecenie przedstawiciela Zamawiającego. 5. Wariantowe stosowanie wyrobów i materiałów. Zamawiający nie przewiduje wariantowego zastosowania wyrobów i materiałów. 6. Wymagania dotyczące sprzętu i maszyn do wykonywania robót budowlanych. Wykonawca jest zobowiązany do używania takiego sprzętu, jaki nie spowoduje niekorzystnego wpływu na jakość robót. 7. Wymagania dotyczące środków transportowych Wykonawca jest zobowiązany do używania takich środków transportowych, jakie nie spowodują uszkodzeń przewożonych wyrobów i materiałów. 8.Wymagania dotyczące właściwości wykonania robót budowlanych. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową obowiązującymi przepisami, wymaganiami specyfikacji oraz poleceniami przedstawiciela Zamawiającego. 9. Opis kontroli i odbioru robót Wykonawca jest odpowiedzialny za pełną kontrolę robót, jakości wyrobów i materiałów budowlanych.

5cm wzdłuż/ w poprzek, min 300/300N - wydłużenie przy zerwaniu wzdłużne i poprzeczne min.2%, 2.

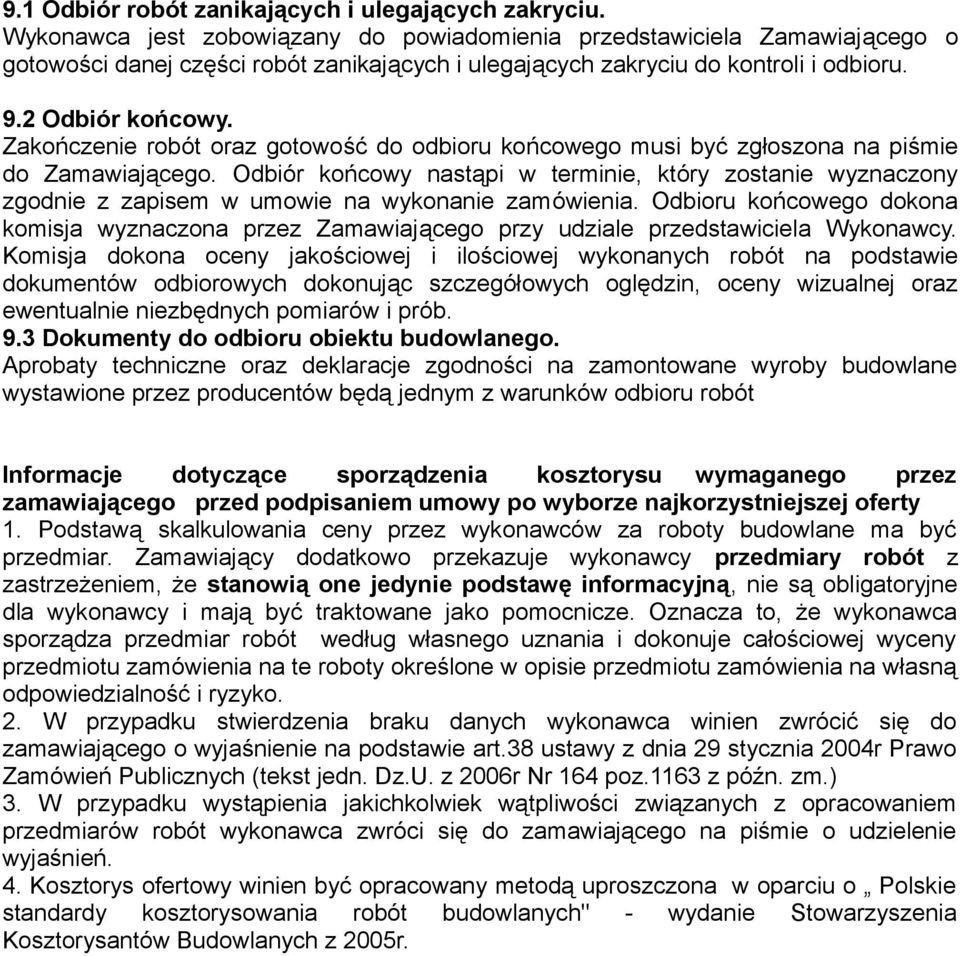

4 9.1 Odbiór robót zanikających i ulegających zakryciu. Wykonawca jest zobowiązany do powiadomienia przedstawiciela Zamawiającego o gotowości danej części robót zanikających i ulegających zakryciu do kontroli i odbioru. 9.2 Odbiór końcowy. Zakończenie robót oraz gotowość do odbioru końcowego musi być zgłoszona na piśmie do Zamawiającego. Odbiór końcowy nastąpi w terminie, który zostanie wyznaczony zgodnie z zapisem w umowie na wykonanie zamówienia. Odbioru końcowego dokona komisja wyznaczona przez Zamawiającego przy udziale przedstawiciela Wykonawcy. Komisja dokona oceny jakościowej i ilościowej wykonanych robót na podstawie dokumentów odbiorowych dokonując szczegółowych oględzin, oceny wizualnej oraz ewentualnie niezbędnych pomiarów i prób. 9.3 Dokumenty do odbioru obiektu budowlanego. Aprobaty techniczne oraz deklaracje zgodności na zamontowane wyroby budowlane wystawione przez producentów będą jednym z warunków odbioru robót Informacje dotyczące sporządzenia kosztorysu wymaganego przez zamawiającego przed podpisaniem umowy po wyborze najkorzystniejszej oferty 1. Podstawą skalkulowania ceny przez wykonawców za roboty budowlane ma być przedmiar. Zamawiający dodatkowo przekazuje wykonawcy przedmiary robót z zastrzeżeniem, że stanowią one jedynie podstawę informacyjną, nie są obligatoryjne dla wykonawcy i mają być traktowane jako pomocnicze. Oznacza to, że wykonawca sporządza przedmiar robót według własnego uznania i dokonuje całościowej wyceny przedmiotu zamówienia na te roboty określone w opisie przedmiotu zamówienia na własną odpowiedzialność i ryzyko. 2. W przypadku stwierdzenia braku danych wykonawca winien zwrócić się do zamawiającego o wyjaśnienie na podstawie art.38 ustawy z dnia 29 stycznia 2004r Prawo Zamówień Publicznych (tekst jedn. Dz.U. z 2006r Nr 164 poz.1163 z późn. zm.) 3. W przypadku wystąpienia jakichkolwiek wątpliwości związanych z opracowaniem przedmiarów robót wykonawca zwróci się do zamawiającego na piśmie o udzielenie wyjaśnień. 4. Kosztorys ofertowy winien być opracowany metodą uproszczona w oparciu o Polskie standardy kosztorysowania robót budowlanych" - wydanie Stowarzyszenia Kosztorysantów Budowlanych z 2005r.

Zakończenie robót oraz gotowość do odbioru końcowego musi być zgłoszona na piśmie do Zamawiającego.
