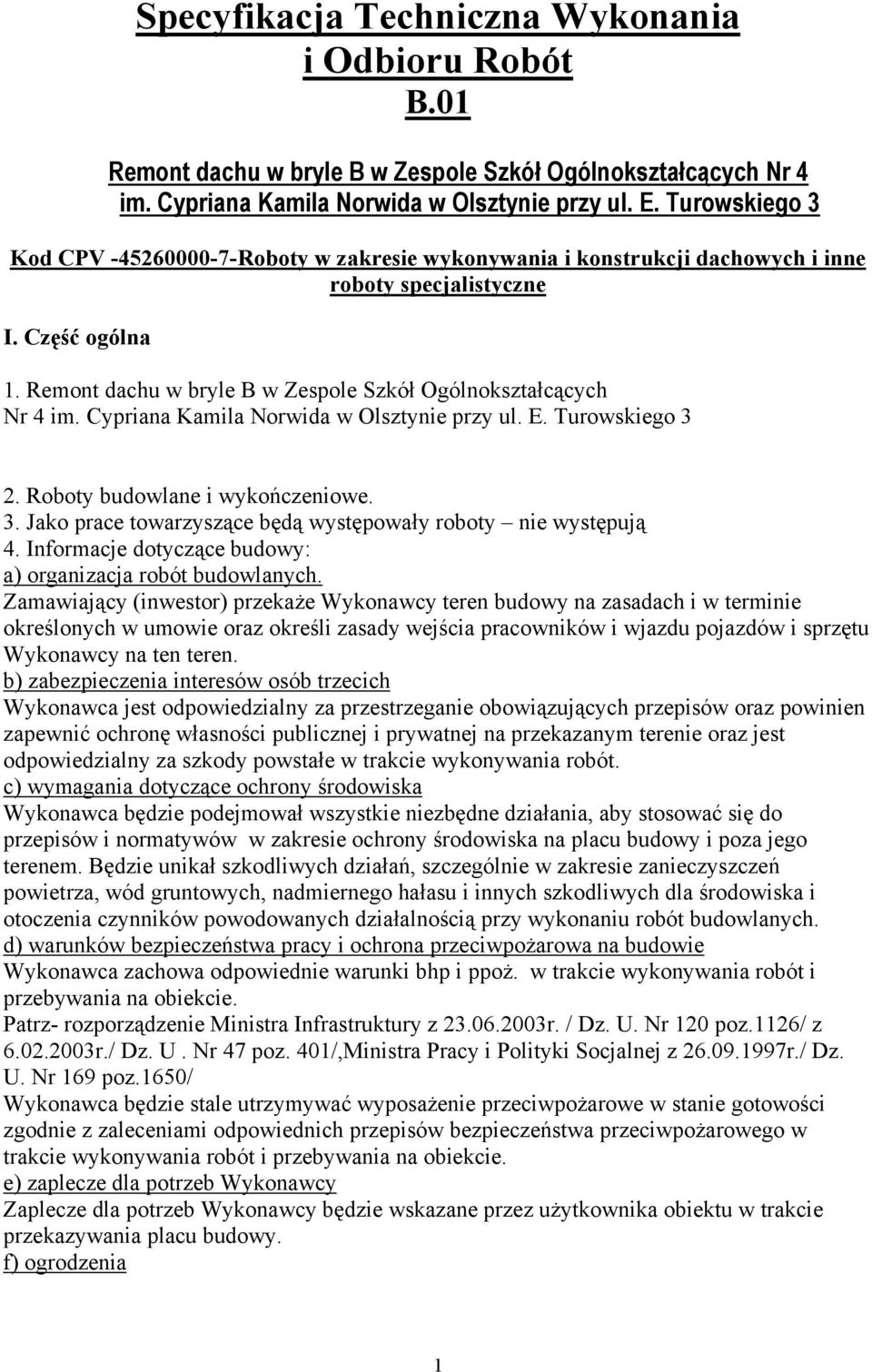

1 Specyfikacja Techniczna Wykonania i Odbioru Robót B.01 Remont dachu w bryle B w Zespole Szkół Ogólnokształcących Nr 4 im. Cypriana Kamila Norwida w Olsztynie przy ul. E. Turowskiego 3 Kod CPV Roboty w zakresie wykonywania i konstrukcji dachowych i inne roboty specjalistyczne I. Część ogólna 1. Remont dachu w bryle B w Zespole Szkół Ogólnokształcących Nr 4 im. Cypriana Kamila Norwida w Olsztynie przy ul. E. Turowskiego 3 2. Roboty budowlane i wykończeniowe. 3. Jako prace towarzyszące będą występowały roboty nie występują 4. Informacje dotyczące budowy: a) organizacja robót budowlanych. Zamawiający (inwestor) przekaże Wykonawcy teren budowy na zasadach i w terminie określonych w umowie oraz określi zasady wejścia pracowników i wjazdu pojazdów i sprzętu Wykonawcy na ten teren. b) zabezpieczenia interesów osób trzecich Wykonawca jest odpowiedzialny za przestrzeganie obowiązujących przepisów oraz powinien zapewnić ochronę własności publicznej i prywatnej na przekazanym terenie oraz jest odpowiedzialny za szkody powstałe w trakcie wykonywania robót. c) wymagania dotyczące ochrony środowiska Wykonawca będzie podejmował wszystkie niezbędne działania, aby stosować się do przepisów i normatywów w zakresie ochrony środowiska na placu budowy i poza jego terenem. Będzie unikał szkodliwych działań, szczególnie w zakresie zanieczyszczeń powietrza, wód gruntowych, nadmiernego hałasu i innych szkodliwych dla środowiska i otoczenia czynników powodowanych działalnością przy wykonaniu robót budowlanych. d) warunków bezpieczeństwa pracy i ochrona przeciwpożarowa na budowie Wykonawca zachowa odpowiednie warunki bhp i ppoż. w trakcie wykonywania robót i przebywania na obiekcie. Patrz- rozporządzenie Ministra Infrastruktury z r. / Dz. U. Nr 120 poz.1126/ z r./ Dz. U. Nr 47 poz. 401/,Ministra Pracy i Polityki Socjalnej z r./ Dz. U. Nr 169 poz.1650/ Wykonawca będzie stale utrzymywać wyposażenie przeciwpożarowe w stanie gotowości zgodnie z zaleceniami odpowiednich przepisów bezpieczeństwa przeciwpożarowego w trakcie wykonywania robót i przebywania na obiekcie. e) zaplecze dla potrzeb Wykonawcy Zaplecze dla potrzeb Wykonawcy będzie wskazane przez użytkownika obiektu w trakcie przekazywania placu budowy. f) ogrodzenia 1

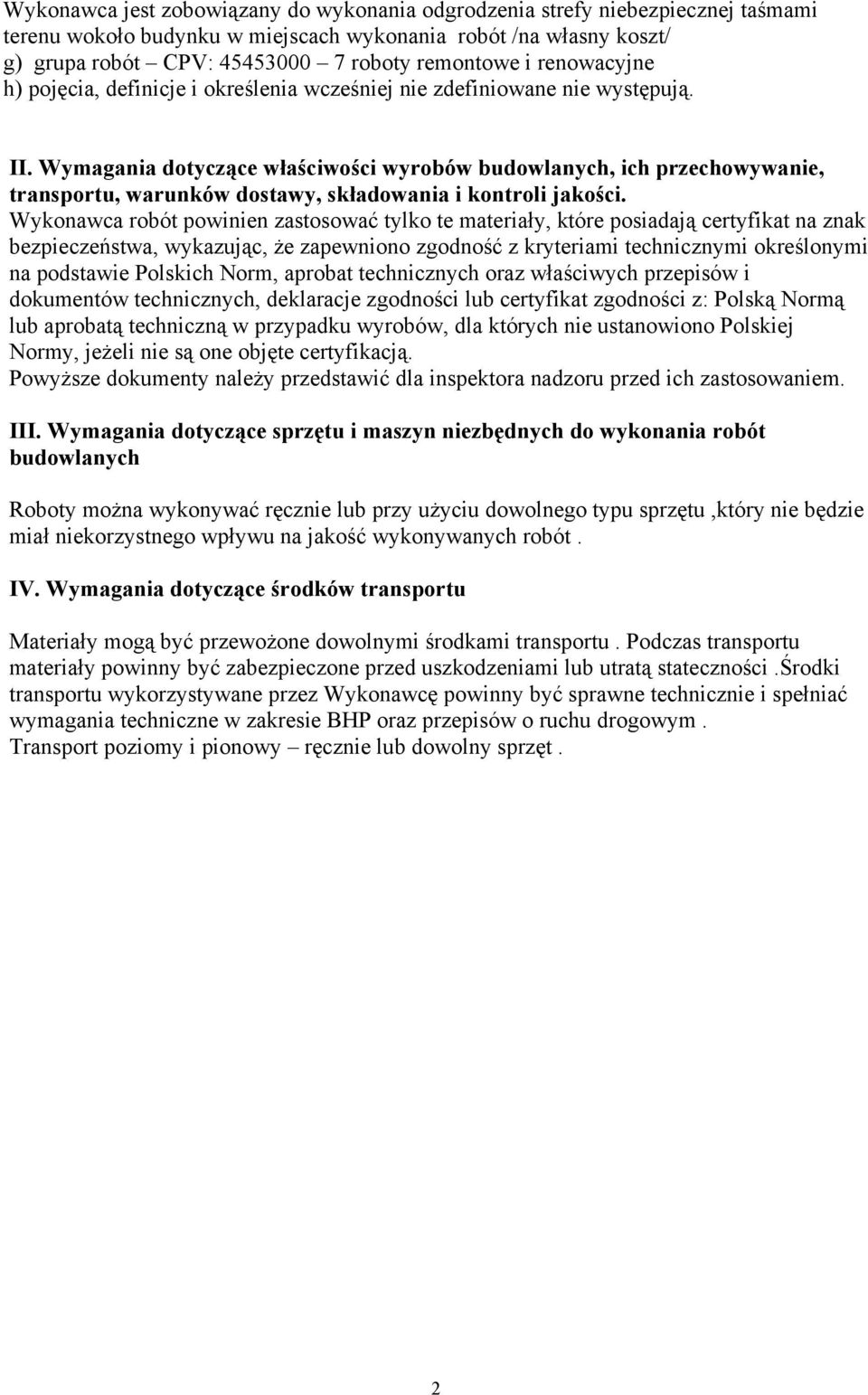

2 Wykonawca jest zobowiązany do wykonania odgrodzenia strefy niebezpiecznej taśmami terenu wokoło budynku w miejscach wykonania robót /na własny koszt/ g) grupa robót CPV: roboty remontowe i renowacyjne h) pojęcia, definicje i określenia wcześniej nie zdefiniowane nie występują. II. Wymagania dotyczące właściwości wyrobów budowlanych, ich przechowywanie, transportu, warunków dostawy, składowania i kontroli jakości. Wykonawca robót powinien zastosować tylko te materiały, które posiadają certyfikat na znak bezpieczeństwa, wykazując, że zapewniono zgodność z kryteriami technicznymi określonymi na podstawie Polskich Norm, aprobat technicznych oraz właściwych przepisów i dokumentów technicznych, deklaracje zgodności lub certyfikat zgodności z: Polską Normą lub aprobatą techniczną w przypadku wyrobów, dla których nie ustanowiono Polskiej Normy, jeżeli nie są one objęte certyfikacją. Powyższe dokumenty należy przedstawić dla inspektora nadzoru przed ich zastosowaniem. III. Wymagania dotyczące sprzętu i maszyn niezbędnych do wykonania robót budowlanych Roboty można wykonywać ręcznie lub przy użyciu dowolnego typu sprzętu,który nie będzie miał niekorzystnego wpływu na jakość wykonywanych robót. IV. Wymagania dotyczące środków transportu Materiały mogą być przewożone dowolnymi środkami transportu. Podczas transportu materiały powinny być zabezpieczone przed uszkodzeniami lub utratą stateczności.środki transportu wykorzystywane przez Wykonawcę powinny być sprawne technicznie i spełniać wymagania techniczne w zakresie BHP oraz przepisów o ruchu drogowym. Transport poziomy i pionowy ręcznie lub dowolny sprzęt. 2

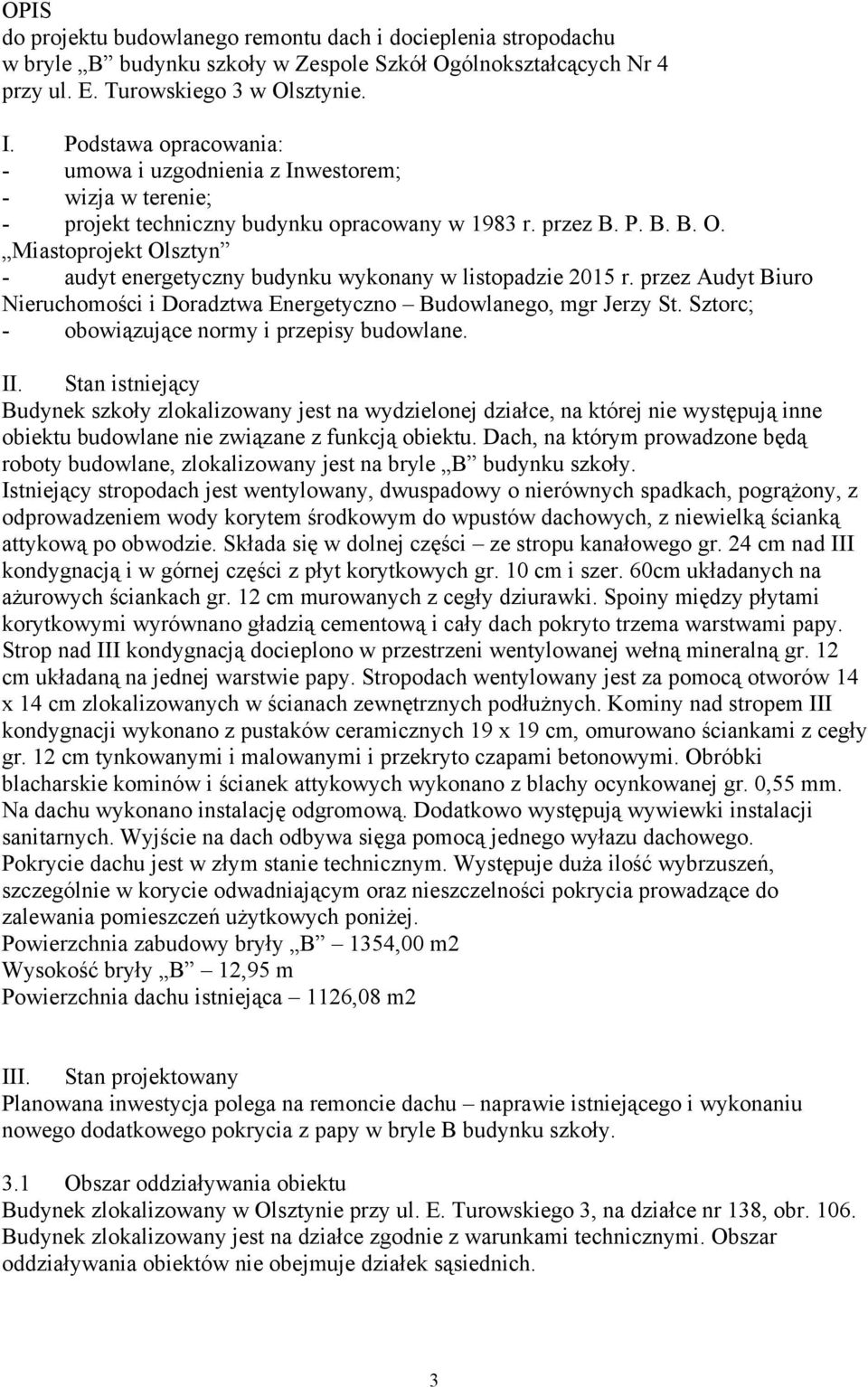

3 OPIS do projektu budowlanego remontu dach i docieplenia stropodachu w bryle B budynku szkoły w Zespole Szkół Ogólnokształcących Nr 4 przy ul. E. Turowskiego 3 w Olsztynie. I. Podstawa opracowania: - umowa i uzgodnienia z Inwestorem; - wizja w terenie; - projekt techniczny budynku opracowany w 1983 r. przez B. P. B. B. O. Miastoprojekt Olsztyn - audyt energetyczny budynku wykonany w listopadzie 2015 r. przez Audyt Biuro Nieruchomości i Doradztwa Energetyczno Budowlanego, mgr Jerzy St. Sztorc; - obowiązujące normy i przepisy budowlane. II. Stan istniejący Budynek szkoły zlokalizowany jest na wydzielonej działce, na której nie występują inne obiektu budowlane nie związane z funkcją obiektu. Dach, na którym prowadzone będą roboty budowlane, zlokalizowany jest na bryle B budynku szkoły. Istniejący stropodach jest wentylowany, dwuspadowy o nierównych spadkach, pogrążony, z odprowadzeniem wody korytem środkowym do wpustów dachowych, z niewielką ścianką attykową po obwodzie. Składa się w dolnej części ze stropu kanałowego gr. 24 cm nad III kondygnacją i w górnej części z płyt korytkowych gr. 10 cm i szer. 60cm układanych na ażurowych ściankach gr. 12 cm murowanych z cegły dziurawki. Spoiny między płytami korytkowymi wyrównano gładzią cementową i cały dach pokryto trzema warstwami papy. Strop nad III kondygnacją docieplono w przestrzeni wentylowanej wełną mineralną gr. 12 cm układaną na jednej warstwie papy. Stropodach wentylowany jest za pomocą otworów 14 x 14 cm zlokalizowanych w ścianach zewnętrznych podłużnych. Kominy nad stropem III kondygnacji wykonano z pustaków ceramicznych 19 x 19 cm, omurowano ściankami z cegły gr. 12 cm tynkowanymi i malowanymi i przekryto czapami betonowymi. Obróbki blacharskie kominów i ścianek attykowych wykonano z blachy ocynkowanej gr. 0,55 mm. Na dachu wykonano instalację odgromową. Dodatkowo występują wywiewki instalacji sanitarnych. Wyjście na dach odbywa sięga pomocą jednego wyłazu dachowego. Pokrycie dachu jest w złym stanie technicznym. Występuje duża ilość wybrzuszeń, szczególnie w korycie odwadniającym oraz nieszczelności pokrycia prowadzące do zalewania pomieszczeń użytkowych poniżej. Powierzchnia zabudowy bryły B 1354,00 m2 Wysokość bryły B 12,95 m Powierzchnia dachu istniejąca 1126,08 m2 III. Stan projektowany Planowana inwestycja polega na remoncie dachu naprawie istniejącego i wykonaniu nowego dodatkowego pokrycia z papy w bryle B budynku szkoły. 3.1 Obszar oddziaływania obiektu Budynek zlokalizowany w Olsztynie przy ul. E. Turowskiego 3, na działce nr 138, obr Budynek zlokalizowany jest na działce zgodnie z warunkami technicznymi. Obszar oddziaływania obiektów nie obejmuje działek sąsiednich. 3

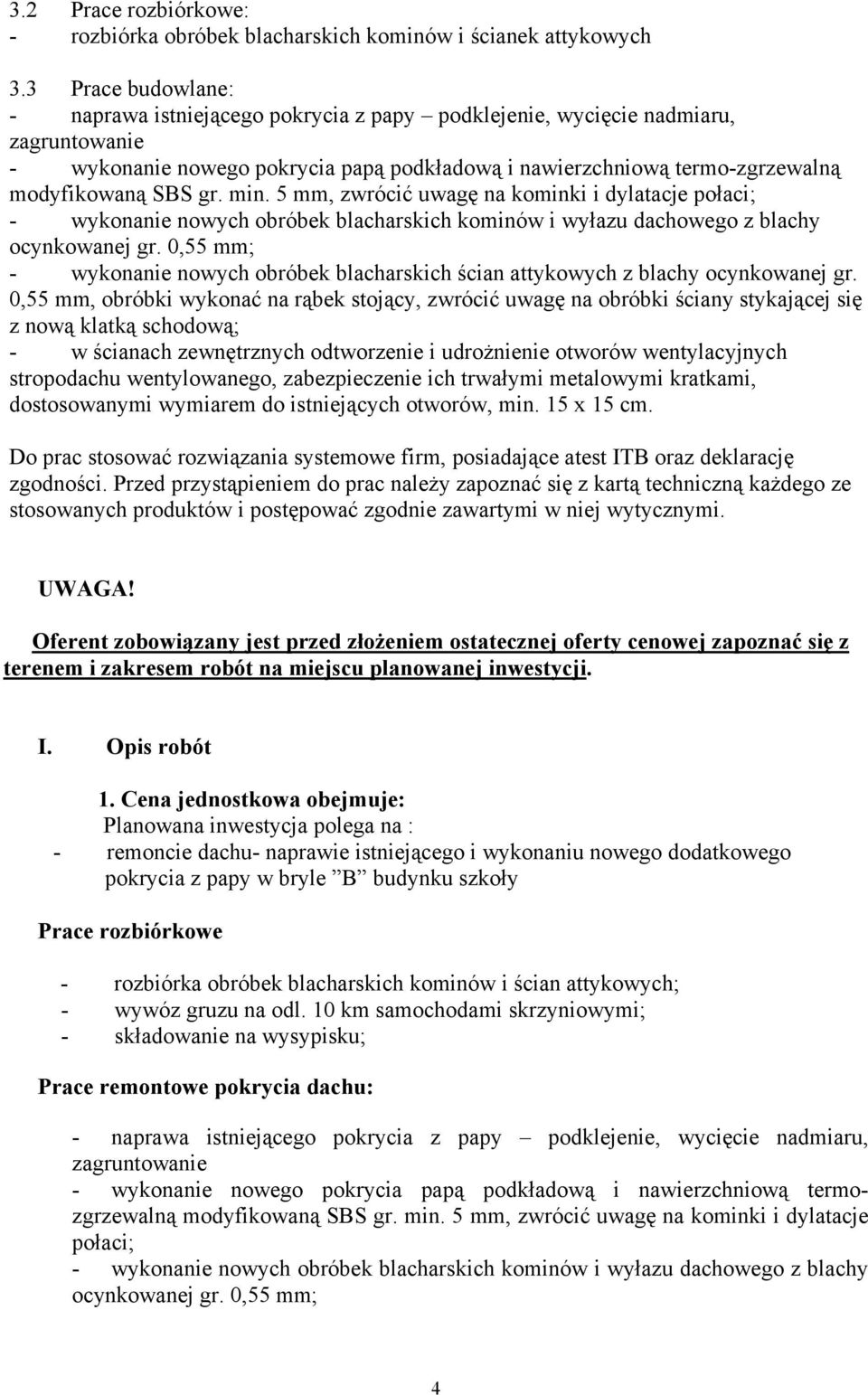

4 3.2 Prace rozbiórkowe: - rozbiórka obróbek blacharskich kominów i ścianek attykowych 3.3 Prace budowlane: - naprawa istniejącego pokrycia z papy podklejenie, wycięcie nadmiaru, zagruntowanie - wykonanie nowego pokrycia papą podkładową i nawierzchniową termo-zgrzewalną modyfikowaną SBS gr. min. 5 mm, zwrócić uwagę na kominki i dylatacje połaci; - wykonanie nowych obróbek blacharskich kominów i wyłazu dachowego z blachy ocynkowanej gr. 0,55 mm; - wykonanie nowych obróbek blacharskich ścian attykowych z blachy ocynkowanej gr. 0,55 mm, obróbki wykonać na rąbek stojący, zwrócić uwagę na obróbki ściany stykającej się z nową klatką schodową; - w ścianach zewnętrznych odtworzenie i udrożnienie otworów wentylacyjnych stropodachu wentylowanego, zabezpieczenie ich trwałymi metalowymi kratkami, dostosowanymi wymiarem do istniejących otworów, min. 15 x 15 cm. Do prac stosować rozwiązania systemowe firm, posiadające atest ITB oraz deklarację zgodności. Przed przystąpieniem do prac należy zapoznać się z kartą techniczną każdego ze stosowanych produktów i postępować zgodnie zawartymi w niej wytycznymi. UWAGA! Oferent zobowiązany jest przed złożeniem ostatecznej oferty cenowej zapoznać się z terenem i zakresem robót na miejscu planowanej inwestycji. I. Opis robót 1. Cena jednostkowa obejmuje: Planowana inwestycja polega na : - remoncie dachu- naprawie istniejącego i wykonaniu nowego dodatkowego pokrycia z papy w bryle B budynku szkoły Prace rozbiórkowe - rozbiórka obróbek blacharskich kominów i ścian attykowych; - wywóz gruzu na odl. 10 km samochodami skrzyniowymi; - składowanie na wysypisku; Prace remontowe pokrycia dachu: - naprawa istniejącego pokrycia z papy podklejenie, wycięcie nadmiaru, zagruntowanie - wykonanie nowego pokrycia papą podkładową i nawierzchniową termozgrzewalną modyfikowaną SBS gr. min. 5 mm, zwrócić uwagę na kominki i dylatacje połaci; - wykonanie nowych obróbek blacharskich kominów i wyłazu dachowego z blachy ocynkowanej gr. 0,55 mm; 4

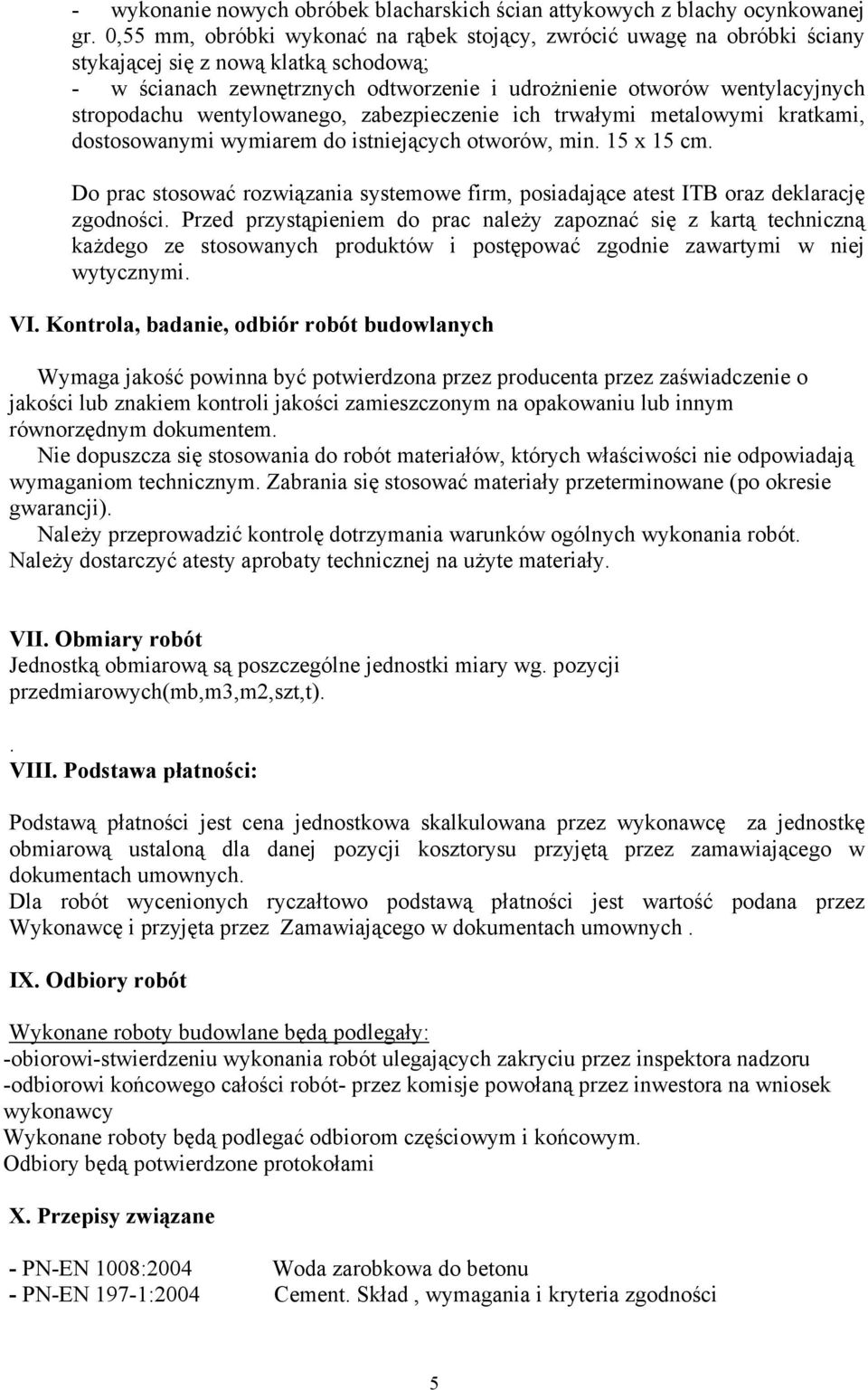

5 - wykonanie nowych obróbek blacharskich ścian attykowych z blachy ocynkowanej gr. 0,55 mm, obróbki wykonać na rąbek stojący, zwrócić uwagę na obróbki ściany stykającej się z nową klatką schodową; - w ścianach zewnętrznych odtworzenie i udrożnienie otworów wentylacyjnych stropodachu wentylowanego, zabezpieczenie ich trwałymi metalowymi kratkami, dostosowanymi wymiarem do istniejących otworów, min. 15 x 15 cm. Do prac stosować rozwiązania systemowe firm, posiadające atest ITB oraz deklarację zgodności. Przed przystąpieniem do prac należy zapoznać się z kartą techniczną każdego ze stosowanych produktów i postępować zgodnie zawartymi w niej wytycznymi. VI. Kontrola, badanie, odbiór robót budowlanych Wymaga jakość powinna być potwierdzona przez producenta przez zaświadczenie o jakości lub znakiem kontroli jakości zamieszczonym na opakowaniu lub innym równorzędnym dokumentem. Nie dopuszcza się stosowania do robót materiałów, których właściwości nie odpowiadają wymaganiom technicznym. Zabrania się stosować materiały przeterminowane (po okresie gwarancji). Należy przeprowadzić kontrolę dotrzymania warunków ogólnych wykonania robót. Należy dostarczyć atesty aprobaty technicznej na użyte materiały. VII. Obmiary robót Jednostką obmiarową są poszczególne jednostki miary wg. pozycji przedmiarowych(mb,m3,m2,szt,t).. VIII. Podstawa płatności: Podstawą płatności jest cena jednostkowa skalkulowana przez wykonawcę za jednostkę obmiarową ustaloną dla danej pozycji kosztorysu przyjętą przez zamawiającego w dokumentach umownych. Dla robót wycenionych ryczałtowo podstawą płatności jest wartość podana przez Wykonawcę i przyjęta przez Zamawiającego w dokumentach umownych. IX. Odbiory robót Wykonane roboty budowlane będą podlegały: -obiorowi-stwierdzeniu wykonania robót ulegających zakryciu przez inspektora nadzoru -odbiorowi końcowego całości robót- przez komisje powołaną przez inwestora na wniosek wykonawcy Wykonane roboty będą podlegać odbiorom częściowym i końcowym. Odbiory będą potwierdzone protokołami X. Przepisy związane - PN-EN 1008:2004 Woda zarobkowa do betonu - PN-EN 197-1:2004 Cement. Skład, wymagania i kryteria zgodności 5

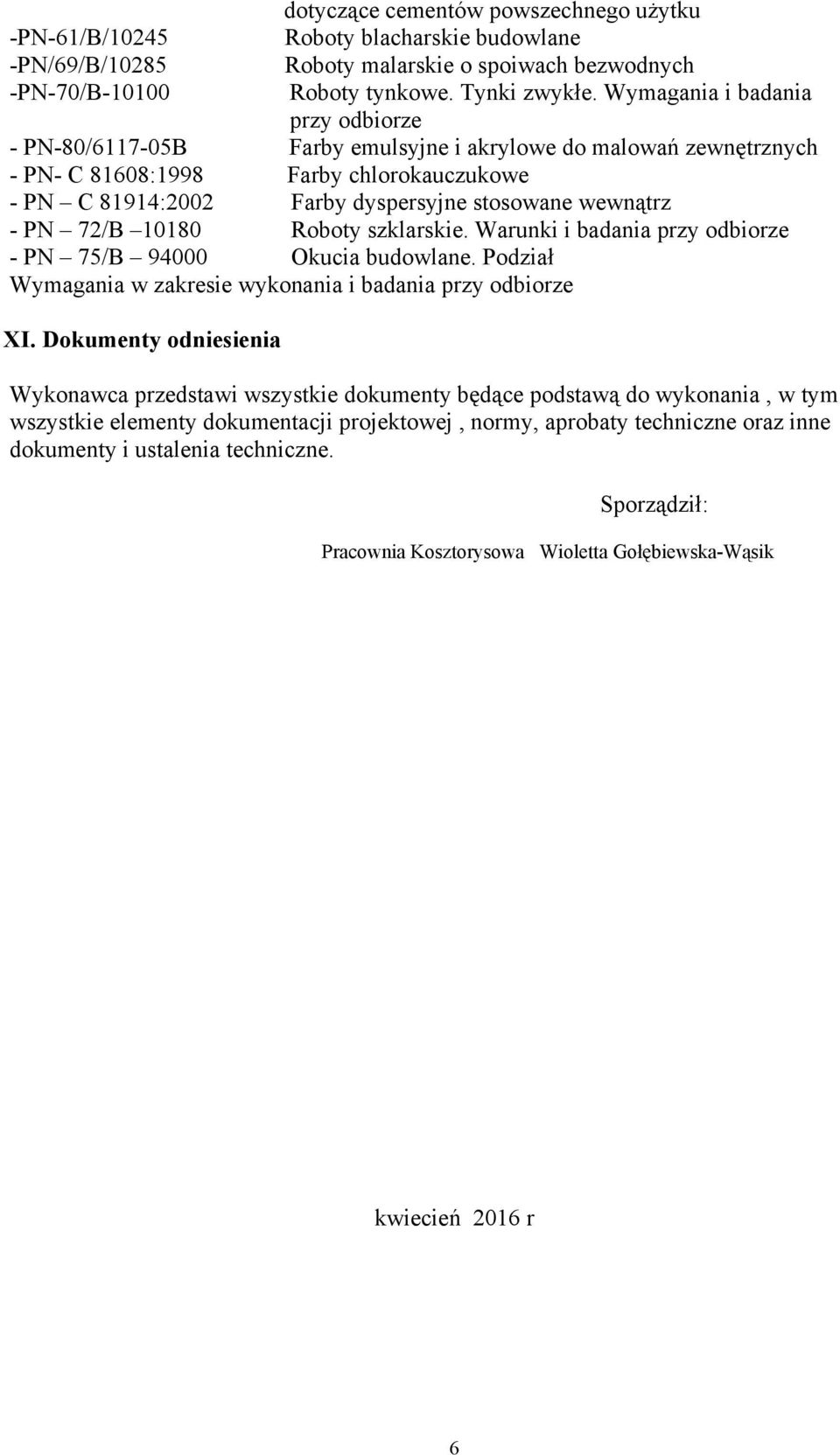

6 -PN-61/B/ PN/69/B/ PN-70/B dotyczące cementów powszechnego użytku Roboty blacharskie budowlane Roboty malarskie o spoiwach bezwodnych Roboty tynkowe. Tynki zwykłe. Wymagania i badania przy odbiorze - PN-80/ B Farby emulsyjne i akrylowe do malowań zewnętrznych - PN- C 81608:1998 Farby chlorokauczukowe - PN C 81914:2002 Farby dyspersyjne stosowane wewnątrz - PN 72/B Roboty szklarskie. Warunki i badania przy odbiorze - PN 75/B Okucia budowlane. Podział Wymagania w zakresie wykonania i badania przy odbiorze XI. Dokumenty odniesienia Wykonawca przedstawi wszystkie dokumenty będące podstawą do wykonania, w tym wszystkie elementy dokumentacji projektowej, normy, aprobaty techniczne oraz inne dokumenty i ustalenia techniczne. Sporządził: Pracownia Kosztorysowa Wioletta Gołębiewska-Wąsik kwiecień 2016 r 6
