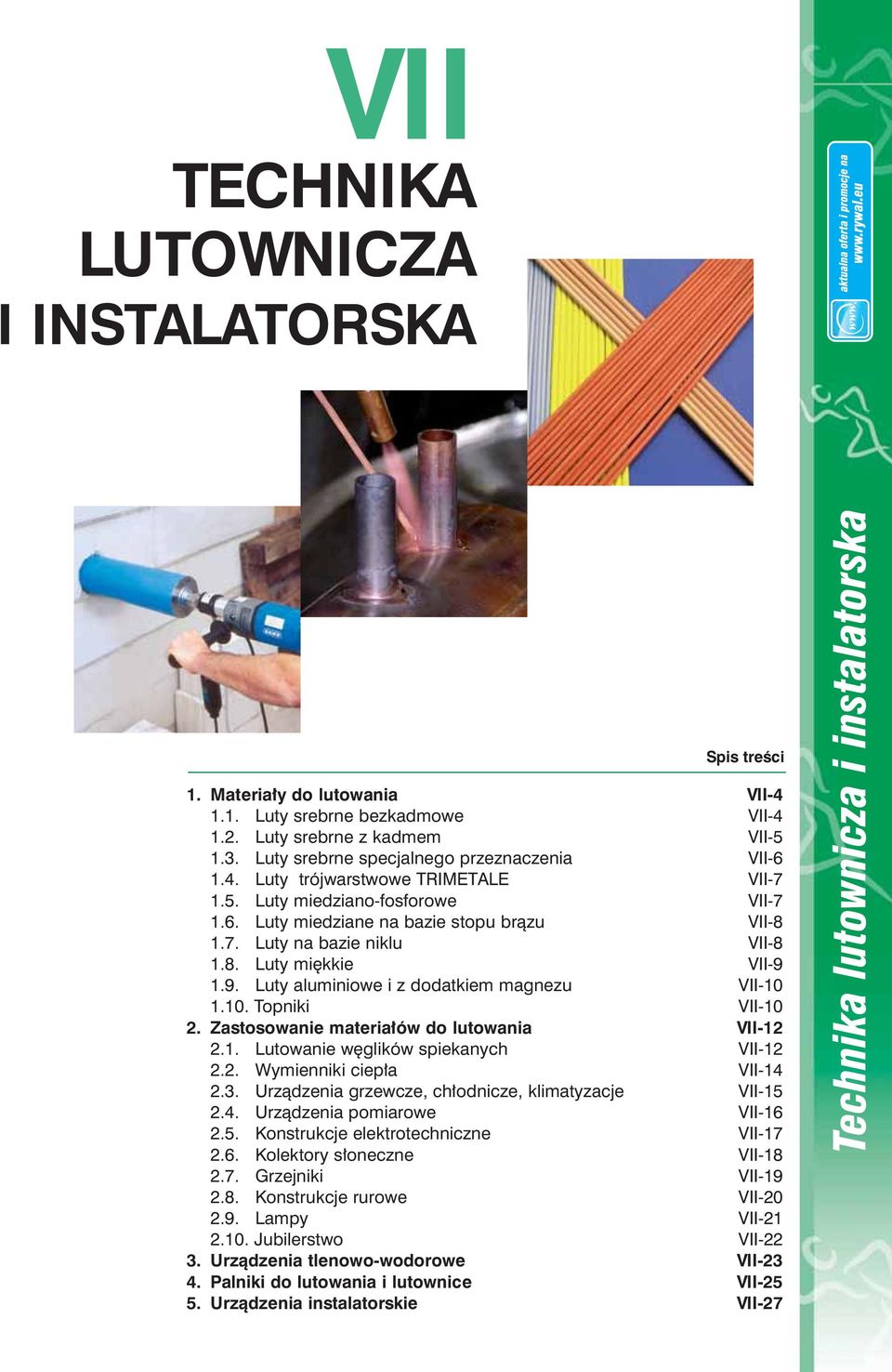

1 VII TECHNIKA LUTOWNICZA I INSTALATORSKA Spis treści 1. Materiały do lutowania VII Luty srebrne bezkadmowe VII Luty srebrne z kadmem VII Luty srebrne specjalnego przeznaczenia VII Luty trójwarstwowe TRIMETALE VII Luty miedziano-fosforowe VII Luty miedziane na bazie stopu brązu VII Luty na bazie niklu VII Luty miękkie VII Luty aluminiowe i z dodatkiem magnezu VII VII Zastosowanie materiałów do lutowania VII Lutowanie węglików spiekanych VII Wymienniki ciepła VII Urządzenia grzewcze, chłodnicze, klimatyzacje VII Urządzenia pomiarowe VII Konstrukcje elektrotechniczne VII Kolektory słoneczne VII Grzejniki VII Konstrukcje rurowe VII Lampy VII Jubilerstwo VII Urządzenia tlenowo-wodorowe VII Palniki do lutowania i lutownice VII Urządzenia instalatorskie VII-27

2 Wstęp Wobecnej czwartej edycji katalogu, ze względu na duże zainteresowanie, rozszerzyliśmy rozdział poświęcony technice lutowniczej. Liczymy na to, że informacje tutaj zawarte będą dla Państwa pomocne przy odpowiednim doborze materiałów lutowniczych oraz posłużą jako podręcznik do uzupełnienia wiedzy w zakresie tematu lutowania. Rozdział ten został podzielony na pięć części. Pierwsza zawiera informacje na temat gatunków lutów, ich temperatur topnienia, gęstości, wytrzymałości itp. Część drugą podzieliliśmy na branże, dzięki czemu łatwiej można dobrać odpowiednie spoiwo do rodzaju wykonywanej pracy. W części trzeciej znajdziecie Państwo informacje na temat urządzeń do lutowania i podgrzewania za pomocą wodoru i tlenu, a w czwartej przedstawiamy ofertę na palniki gazowe przeznaczone do lutowania za pomocą propanu lub acetylenu. W ostatniej piątej części zamieściliśmy ciekawe urządzenia przeznaczone głównie (ale nie tylko) dla branży instalatorskiej. Producentami naszych materiałów i urządzeń do lutowania są znane firmy charakteryzujące się wysoką jakością swoich produktów takie jak np.: STELLA WELDING, OXYWELD, a wysoko wyspecjalizowani pracownicy naszej firmy gwarantują fachową obsługę i chętnie udzielą informacji i opinii związanych z zagadnieniem doboru odpowiednich materiałów lutowniczych jak i osprzętu. Zapraszamy do nawiązania kontaktów handlowych adresy i numery telefonów znajdziecie Państwo na końcu katalogu. Lutowanie jest najstarszym procesem spawalniczym. Jest to metoda łącze nia materiałów zapewniająca połączenie o fizycznej ciągłości, wy ko nane spoiwem o temperaturze topnienia niższej niż temperatura topnienia materiałów łączonych. Materiały dodatkowe stosowane w procesach lutowania to lut oraz topnik lutowniczy, które są niezbędne do wykonania połączenia lutowanego. Spoiwo do lutowania lut jest to metal lub stop metali przeznaczony do utworzenia lutowiny w procesie lutowania. Luty dzielą się na luty miękkie, o temperaturze topnienia nie przekraczającej 450 C oraz na luty twarde, o temperaturze topnienia powyżej 450 C. Warunkiem utworzenia lutowiny jest odpowiednia zwil żalność i rozpływność lutu, czyli zdolność roztopionego lutu do zwilżania materiału lutowanego oraz rozpływania się po tym materiale. Zasadniczą rolę w tym procesie spełnia topnik lutowniczy. Jest to substancja nie me ta liczna, która w procesie lutowania zapewnia wymaganą zwilżalność i rozpływność lutu na materiale lutowanym, przez redukcję tlenków występujących na powierzchniach materiału lutowanego i lutu oraz zapobieganie ponownemu ich utlenianiu się. W niektórych procesach lutowania rolę topnika spełniają odpowiednie atmosfery gazowe lub próżnia, a niekiedy bardzo aktywne odtleniacze zawarte w lucie. Przygotowanie elementów do lutowania powinno uwzględniać: zapewnienie czystości metalicznej powierzchni stykowych złącza, odpowiedni montaż elementów, połączony niekiedy z naniesieniem lutu i topnika. Elementy łączone należy bezpośrednio przed lutowaniem dokładnie oczyścić z warstwy tlenków, niemetalicznych powłok ochronnych, tłuszczu i brudu. Przeprowadza się to metodami mechanicz nymi (szczotkowanie, piaskowanie, obróbka ścierna) lub chemicznymi (trawienie i odtłuszczanie). Na oczyszczone elementy nakłada się lut i topnik. Lut układany jest przeważnie w postaci odpowiedniej kształtki bezpośrednio w szczelinie lutowniczej lub u jej wylotu. Topnik natomiast w postaci płynu lub pasty rozprowadza się po powierzchniach stykowych złącza oraz bezpośrednio przyległych do nich powierzchniach elementów, a także nakłada na kształtkę spoiwa. Technologia lutowania podstawowych metali i stopów konstrukcyjnych Lutowanie stali węglowych i niskostopowych Lutowanie twarde stali węglowych i niskostopowych realizowane jest naj częściej przy użyciu lutów miedzianych i mosiężnych, bardzo rzadko natomiast przy zastosowaniu lutów srebrnych (słaba zwil żal ność) i brązowych. Trwałość chemiczna tlenków żelaza istniejących na powierzchni powyższych materiałów łączonych jest dość niska. Dlatego też przy lutowaniu tych materiałów spoiwami mosiężnymi stosuje się topniki na osnowie boraksu i kwasu bornego. VII-2 Wstęp Rywal RHC - Wszelkie prawa zastrzeżone.

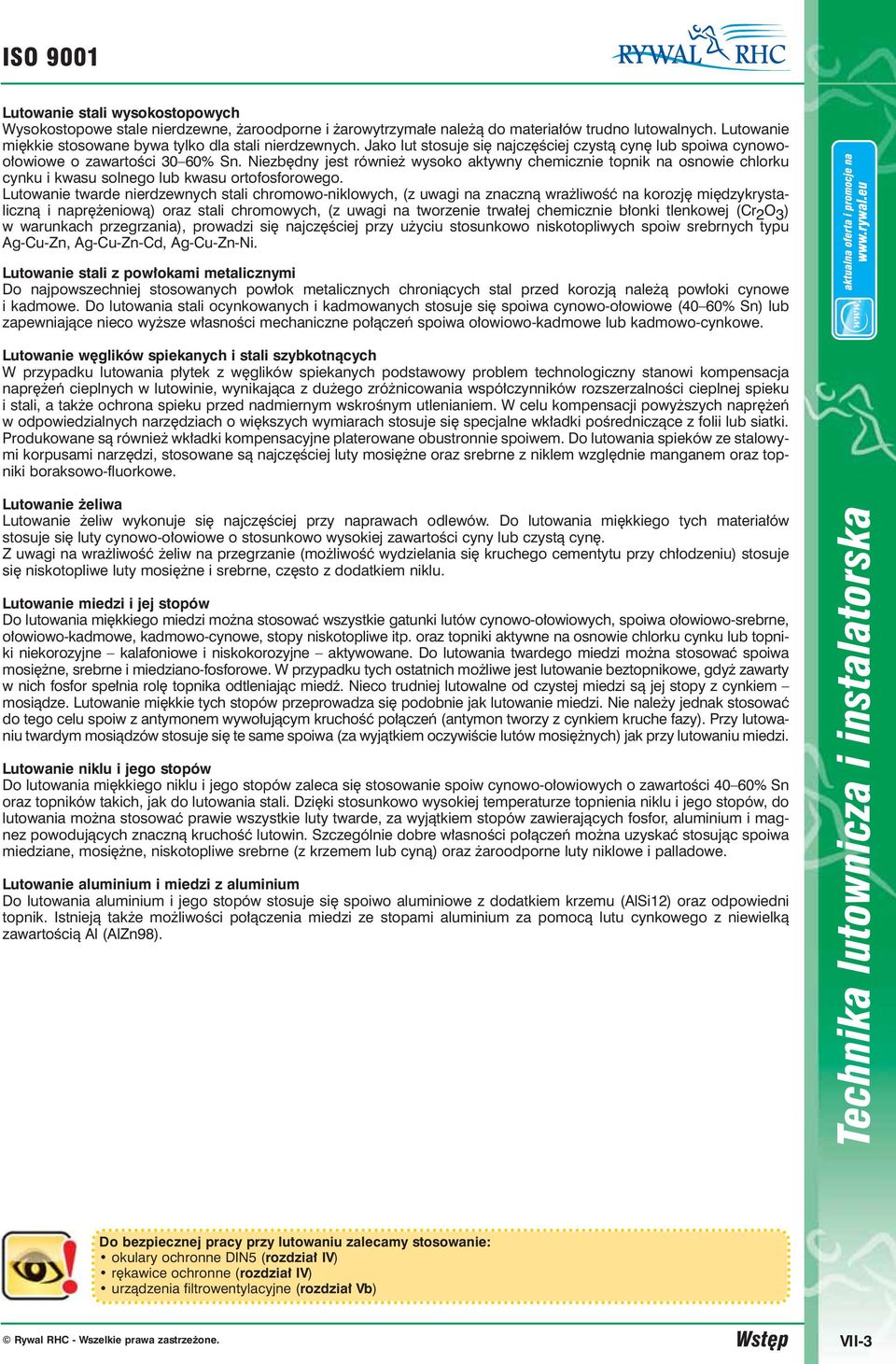

3 ISO 9001 Lutowanie stali wysokostopowych Wysokostopowe stale nierdzewne, żaroodporne i żarowytrzymałe należą do materiałów trudno lutowalnych. Lutowanie miękkie stosowane bywa tylko dla stali nierdzewnych. Jako lut stosuje się najczęściej czystą cynę lub spoiwa cynowoołowiowe o zawartości 30 60% Sn. Niezbędny jest również wysoko aktywny chemicznie topnik na osnowie chlorku cynku i kwasu solnego lub kwasu ortofosforowego. Lutowanie twarde nierdzewnych stali chromowo-niklowych, (z uwagi na znaczną wrażliwość na korozję międzykrystaliczną i naprężeniową) oraz stali chromowych, (z uwagi na tworzenie trwałej chemicznie błonki tlenkowej (Cr 2 O 3 ) w warunkach przegrzania), prowadzi się najczęściej przy użyciu stosunkowo niskotopliwych spoiw srebrnych typu Ag-Cu-Zn, Ag-Cu-Zn-Cd, Ag-Cu-Zn-Ni. Lutowanie stali z powłokami metalicznymi Do najpowszechniej stosowanych powłok metalicznych chroniących stal przed korozją należą powłoki cynowe i kadmowe. Do lutowania stali ocynkowanych i kadmowanych stosuje się spoiwa cynowo-ołowiowe (40 60% Sn) lub zapewniające nieco wyższe własności mechaniczne połączeń spoiwa ołowiowo-kadmowe lub kadmowo-cynkowe. Lutowanie węglików spiekanych i stali szybkotnących W przypadku lutowania płytek z węglików spiekanych podstawowy problem technologiczny stanowi kompensacja naprężeń cieplnych w lutowinie, wynikająca z dużego zróżnicowania współczynników rozszerzalności cieplnej spieku i stali, a także ochrona spieku przed nadmiernym wskrośnym utle nia niem. W celu kompensacji powyższych naprężeń w odpowiedzialnych narzędziach o większych wymiarach stosuje się specjalne wkładki pośredniczące z folii lub siatki. Produkowane są również wkładki kompensacyjne platerowane obustronnie spoiwem. Do lutowania spieków ze stalowymi korpusami narzędzi, stosowane są najczęściej luty mosiężne oraz srebrne z niklem względnie manganem oraz topniki boraksowo-fluorkowe. Lutowanie żeliwa Lutowanie żeliw wykonuje się najczęściej przy naprawach odlewów. Do lutowania miękkiego tych materiałów stosuje się luty cynowo-ołowiowe o stosunkowo wysokiej zawartości cyny lub czystą cynę. Z uwagi na wrażliwość żeliw na przegrzanie (możliwość wydzielania się kruchego cementytu przy chłodzeniu) stosuje się niskotopliwe luty mosiężne i srebrne, często z do dat kiem niklu. Lutowanie miedzi i jej stopów Do lutowania miękkiego miedzi można stosować wszystkie gatunki lutów cynowo-ołowiowych, spoiwa ołowiowo-srebrne, ołowiowo-kadmowe, kadmowo-cynowe, stopy niskotopliwe itp. oraz topniki aktywne na osnowie chlorku cynku lub topniki niekorozyjne kalafoniowe i niskokorozyjne aktywowane. Do lutowania twardego miedzi można stosować spoiwa mosiężne, srebrne i miedziano-fosforowe. W przypadku tych ostatnich możliwe jest lutowanie beztopnikowe, gdyż zawarty w nich fosfor spełnia rolę topnika odtleniając miedź. Nieco trudniej lutowalne od czystej miedzi są jej stopy z cynkiem mosiądze. Lutowanie miękkie tych stopów przeprowadza się podobnie jak lutowanie miedzi. Nie należy jednak stosować do tego celu spoiw z antymonem wywołującym kruchość połączeń (antymon tworzy z cynkiem kruche fazy). Przy lutowaniu twardym mosiądzów stosuje się te same spoiwa (za wyjątkiem oczywiście lutów mosiężnych) jak przy lutowaniu miedzi. Lutowanie niklu i jego stopów Do lutowania miękkiego niklu i jego stopów zaleca się stosowanie spoiw cynowo-ołowiowych o za wartości 40 60% Sn oraz topników takich, jak do lutowania stali. Dzięki stosunkowo wysokiej tem pera turze topnienia niklu i jego stopów, do lutowania można stosować prawie wszystkie luty twarde, za wyjątkiem stopów zawierających fosfor, aluminium i magnez powodujących znaczną kruchość lutowin. Szczególnie dobre własności połączeń można uzyskać stosując spoiwa miedziane, mosiężne, niskotopliwe srebrne (z krzemem lub cyną) oraz żaroodporne luty niklowe i palladowe. Lutowanie aluminium i miedzi z aluminium Do lutowania aluminium i jego stopów stosuje się spoiwo aluminiowe z dodatkiem krzemu (AlSi12) oraz odpowiedni topnik. Istnieją także możliwości połączenia miedzi ze stopami aluminium za pomocą lutu cynkowego z niewielką zawartością Al (AlZn98). Do bezpiecznej pracy przy lutowaniu zalecamy stosowanie: okulary ochronne DIN5 (rozdział IV) rękawice ochronne (rozdział IV) urządzenia filtrowentylacyjne (rozdział Vb) Wstęp Rywal RHC - Wszelkie prawa zastrzeżone. VII-3

4 1. MATERIAŁY DO LUTOWANIA 1.1. Luty srebne bezkadmowe Wymienione spoiwo jest podstawowym materiałem do lutowania, łączącym z łatwością żelazne jak i nieżelazne materiały (stal czarna, miedź, mosiądz). Dostępne w wielu różnych formach (pręty, pręty otulone, druty, paski, pierścionki, tabletki, pasty i proszki), łatwo płyną, są ciągliwe i silne. Wszystkie te luty nie zawierają kadmu, dzięki czemu mogą być używane w kontaktach z żywnością i wodą pitną, a także w połączeniach, które są wykonywane w miejscach takich jak np. szpitale i restauracje. Luty te podzielone są na dwie kategorie: z cyną lub bez cyny. Cyna jest zastosowana, aby obniżyć temperaturę topnienia stopu. Podczas lutowania następuje zjawisko utleniania dlatego zaleca się stosowanie odpowiednich topników. Zakres temp. SOL-LIQ Gęstość Wytrzymałość Ag Cu Zn Sn Si ( C) (g/cm 3 ) (kg/mm 2 ) DIN 8513 EN 1044 Ag60Sn ,6 48 L-Ag60Sn AG 101 AWS A Ag56Sn ,4 48 L-Ag55Sn AG 102 B Ag-7 Ag55Sn ,4 44 L-Ag55Sn AG 103 Ag45Sn ,5 2, ,2 43 L-Ag45Sn AG 104 B Ag-36 Ag40Sn ,1 44 L-Ag40Sn AG 105 B Ag-28 Ag38Sn ,1 45 B Ag-34 Ag34Sn ,5 2, L-Ag34Sn AG 106 Ag30Sn ,8 48 L-Ag30Sn AG 107 Ag25Sn ,8 48 L-Ag25Sn AG 108 Ag ,5 45 L-Ag60 AG 202 Ag ,1 51 L-Ag44 AG 203 B Ag-15 Ag ,1 46 Ag B Ag-35 Ag ,9 50 L-Ag30 AG 204 B Ag-20 Ag ,8 45 L-Ag25 AG 205 Ag X ,7 43 L-Ag20 AG 206 Ag X ,4 48 AG 207 Ag X ,4 48 L-Ag5 AG 208 Charakterystyka Pręty Ø 0, mm długość: 500 / mm Pręty otulone Ø 1, mm długość: 500 mm Szpule Ø 0, mm zwoje i szpule Taśmy grubość: 0, mm szerokość: 1, mm Proszki i pasty pierścienie różne typy kształtów wykonanych z taśm i zwojów VII-4 1. Materiały do lutowania Rywal RHC - Wszelkie prawa zastrzeżone.

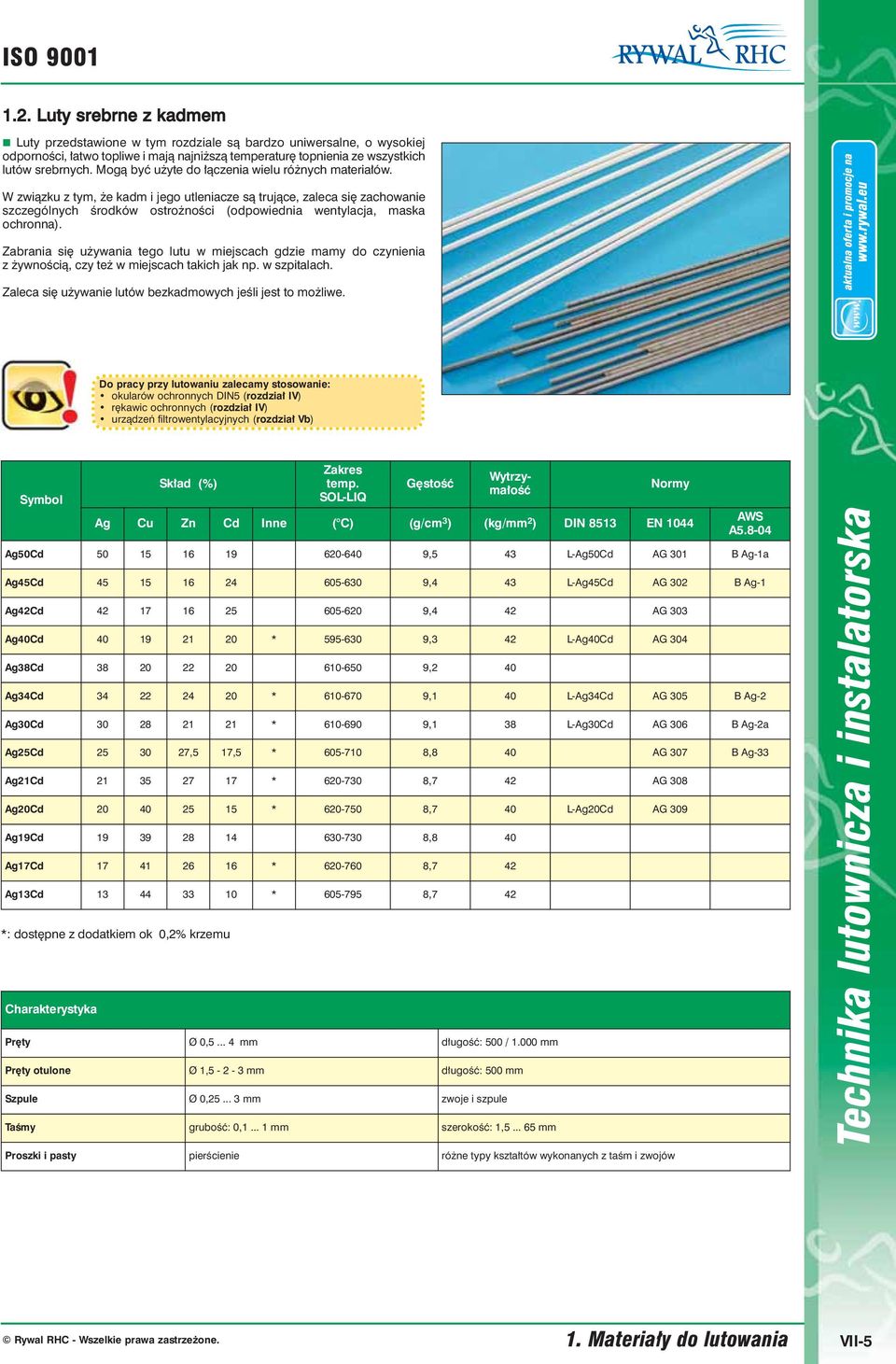

5 ISO Luty srebrne z kadmem Luty przedstawione w tym rozdziale są bardzo uniwersalne, o wysokiej odporności, łatwo topliwe i mają najniższą temperaturę topnienia ze wszystkich lutów srebrnych. Mogą być użyte do łączenia wielu różnych materiałów. W związku z tym, że kadm i jego utleniacze są trujące, zaleca się zachowanie szczególnych środków ostrożności (odpowiednia wentylacja, maska ochronna). Zabrania się używania tego lutu w miejscach gdzie mamy do czynienia z żywnością, czy też w miejscach takich jak np. w szpitalach. Zaleca się używanie lutów bezkadmowych jeśli jest to możliwe. Do pracy przy lutowaniu zalecamy stosowanie: okularów ochronnych DIN5 (rozdział IV) rękawic ochronnych (rozdział IV) urządzeń filtrowentylacyjnych (rozdział Vb) Zakres temp. SOL-LIQ Gęstość Wytrzymałość Ag Cu Zn Cd Inne ( C) (g/cm 3 ) (kg/mm 2 ) DIN 8513 EN 1044 AWS A Ag50Cd ,5 43 L-Ag50Cd AG 301 B Ag-1a Ag45Cd ,4 43 L-Ag45Cd AG 302 B Ag-1 Ag42Cd ,4 42 AG 303 Ag40Cd * ,3 42 L-Ag40Cd AG 304 Ag38Cd ,2 40 Ag34Cd * ,1 40 L-Ag34Cd AG 305 B Ag-2 Ag30Cd * ,1 38 L-Ag30Cd AG 306 B Ag-2a Ag25Cd ,5 17,5 * ,8 40 AG 307 B Ag-33 Ag21Cd * ,7 42 AG 308 Ag20Cd * ,7 40 L-Ag20Cd AG 309 Ag19Cd ,8 40 Ag17Cd * ,7 42 Ag13Cd * ,7 42 *: dostępne z dodatkiem ok 0,2% krzemu Charakterystyka Pręty Ø 0, mm długość: 500 / mm Pręty otulone Ø 1, mm długość: 500 mm Szpule Ø 0, mm zwoje i szpule Taśmy grubość: 0, mm szerokość: 1, mm Proszki i pasty pierścienie różne typy kształtów wykonanych z taśm i zwojów 1. Materiały do lutowania Rywal RHC - Wszelkie prawa zastrzeżone. VII-5

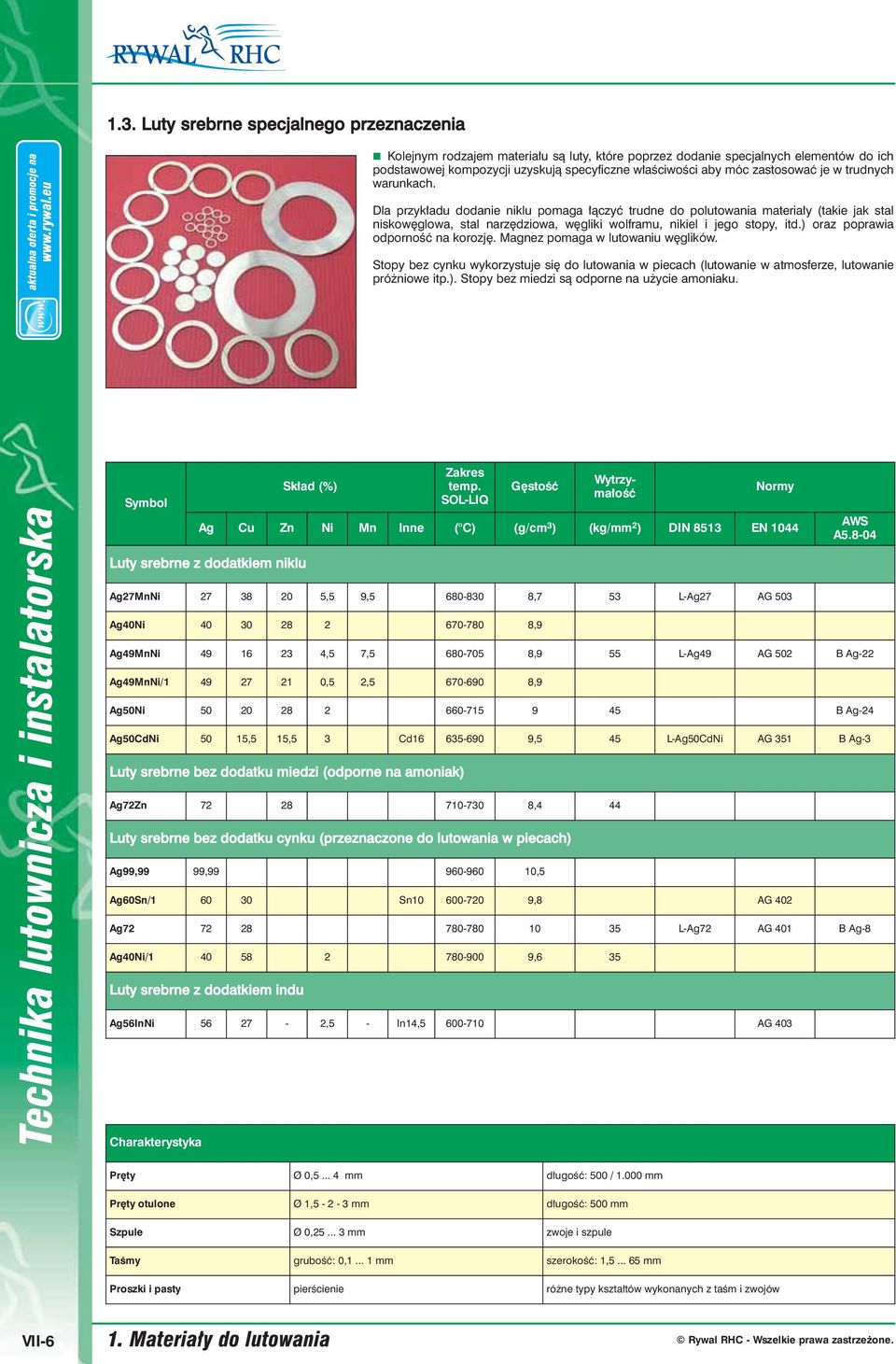

6 1.3. Luty srebrne specjalnego przeznaczenia Kolejnym rodzajem materiału są luty, które poprzez dodanie specjalnych elementów do ich podstawowej kompozycji uzyskują specyficzne właściwości aby móc zastosować je w trudnych warunkach. Dla przykładu dodanie niklu pomaga łączyć trudne do polutowania materiały (takie jak stal niskowęglowa, stal narzędziowa, węgliki wolframu, nikiel i jego stopy, itd.) oraz poprawia odporność na korozję. Magnez pomaga w lutowaniu węglików. Stopy bez cynku wykorzystuje się do lutowania w piecach (lutowanie w atmosferze, lutowanie próżniowe itp.). Stopy bez miedzi są odporne na użycie amoniaku. Zakres temp. SOL-LIQ Gęstość Wytrzymałość Ag Cu Zn Ni Mn Inne ( C) (g/cm 3 ) (kg/mm 2 ) DIN 8513 EN 1044 Luty srebrne z dodatkiem niklu Ag27MnNi ,5 9, ,7 53 L-Ag27 AG 503 Ag40Ni ,9 AWS A Ag49MnNi ,5 7, ,9 55 L-Ag49 AG 502 B Ag-22 Ag49MnNi/ ,5 2, ,9 Ag50Ni B Ag-24 Ag50CdNi 50 15,5 15,5 3 Cd ,5 45 L-Ag50CdNi AG 351 B Ag-3 Luty srebrne bez dodatku miedzi (odporne na amoniak) Ag72Zn ,4 44 Luty srebrne bez dodatku cynku (przeznaczone do lutowania w piecach) Ag99,99 99, ,5 Ag60Sn/ Sn ,8 AG 402 Ag L-Ag72 AG 401 B Ag-8 Ag40Ni/ ,6 35 Luty srebrne z dodatkiem indu Ag56InNi ,5 - In14, AG 403 Charakterystyka Pręty Ø 0, mm długość: 500 / mm Pręty otulone Ø 1, mm długość: 500 mm Szpule Ø 0, mm zwoje i szpule Taśmy grubość: 0, mm szerokość: 1, mm Proszki i pasty pierścienie różne typy kształtów wykonanych z taśm i zwojów VII-6 1. Materiały do lutowania Rywal RHC - Wszelkie prawa zastrzeżone.

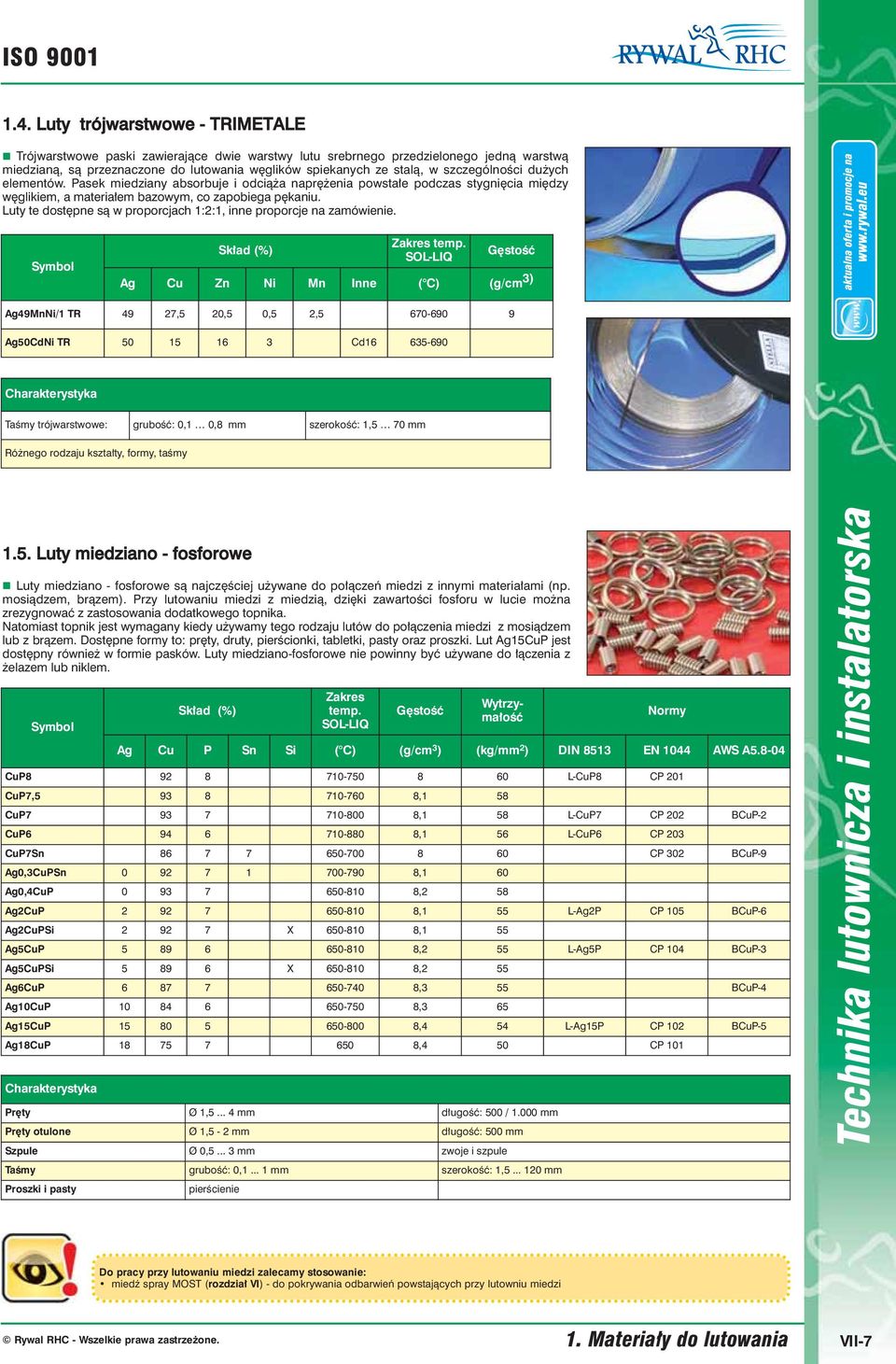

7 ISO Luty trójwarstwowe - TRIMETALE Trójwarstwowe paski zawierające dwie warstwy lutu srebrnego przedzielonego jedną warstwą miedzianą, są przeznaczone do lutowania węglików spiekanych ze stalą, w szczególności dużych elementów. Pasek miedziany absorbuje i odciąża naprężenia powstałe podczas stygnięcia między węglikiem, a materiałem bazowym, co zapobiega pękaniu. Luty te dostępne są w proporcjach 1:2:1, inne proporcje na zamówienie. SOL-LIQ Gęstość Ag Cu Zn Ni Mn Inne ( C) (g/cm 3) Ag49MnNi/1 TR 49 27,5 20,5 0,5 2, Ag50CdNi TR Cd Charakterystyka Taśmy trójwarstwowe: grubość: 0,1 0,8 mm szerokość: 1,5 70 mm Różnego rodzaju kształty, formy, taśmy 1.5. Luty miedziano - fosforowe Luty miedziano - fosforowe są najczęściej używane do połączeń miedzi z innymi materiałami (np. mosiądzem, brązem). Przy lutowaniu miedzi z miedzią, dzięki zawartości fosforu w lucie można zrezygnować z zastosowania dodatkowego topnika. Natomiast topnik jest wymagany kiedy używamy tego rodzaju lutów do połączenia miedzi z mosiądzem lub z brązem. Dostępne formy to: pręty, druty, pierścionki, tabletki, pasty oraz proszki. Lut Ag15CuP jest dostępny również w formie pasków. Luty miedziano-fosforowe nie powinny być używane do łączenia z żelazem lub niklem. Zakres temp. SOL-LIQ Gęstość Wytrzymałość Ag Cu P Sn Si ( C) (g/cm 3 ) (kg/mm 2 ) DIN 8513 EN 1044 AWS A CuP L-CuP8 CP 201 CuP7, ,1 58 CuP ,1 58 L-CuP7 CP 202 BCuP-2 CuP ,1 56 L-CuP6 CP 203 CuP7Sn CP 302 BCuP-9 Ag0,3CuPSn ,1 60 Ag0,4CuP ,2 58 Ag2CuP ,1 55 L-Ag2P CP 105 BCuP-6 Ag2CuPSi X ,1 55 Ag5CuP ,2 55 L-Ag5P CP 104 BCuP-3 Ag5CuPSi X ,2 55 Ag6CuP ,3 55 BCuP-4 Ag10CuP ,3 65 Ag15CuP ,4 54 L-Ag15P CP 102 BCuP-5 Ag18CuP ,4 50 CP 101 Charakterystyka Pręty Ø 1, mm długość: 500 / mm Pręty otulone Ø 1,5-2 mm długość: 500 mm Szpule Ø 0, mm zwoje i szpule Taśmy grubość: 0, mm szerokość: 1, mm Proszki i pasty pierścienie Do pracy przy lutowaniu miedzi zalecamy stosowanie: miedź spray MOST (rozdział VI) - do pokrywania odbarwień powstających przy lutowniu miedzi 1. Materiały do lutowania Rywal RHC - Wszelkie prawa zastrzeżone. VII-7

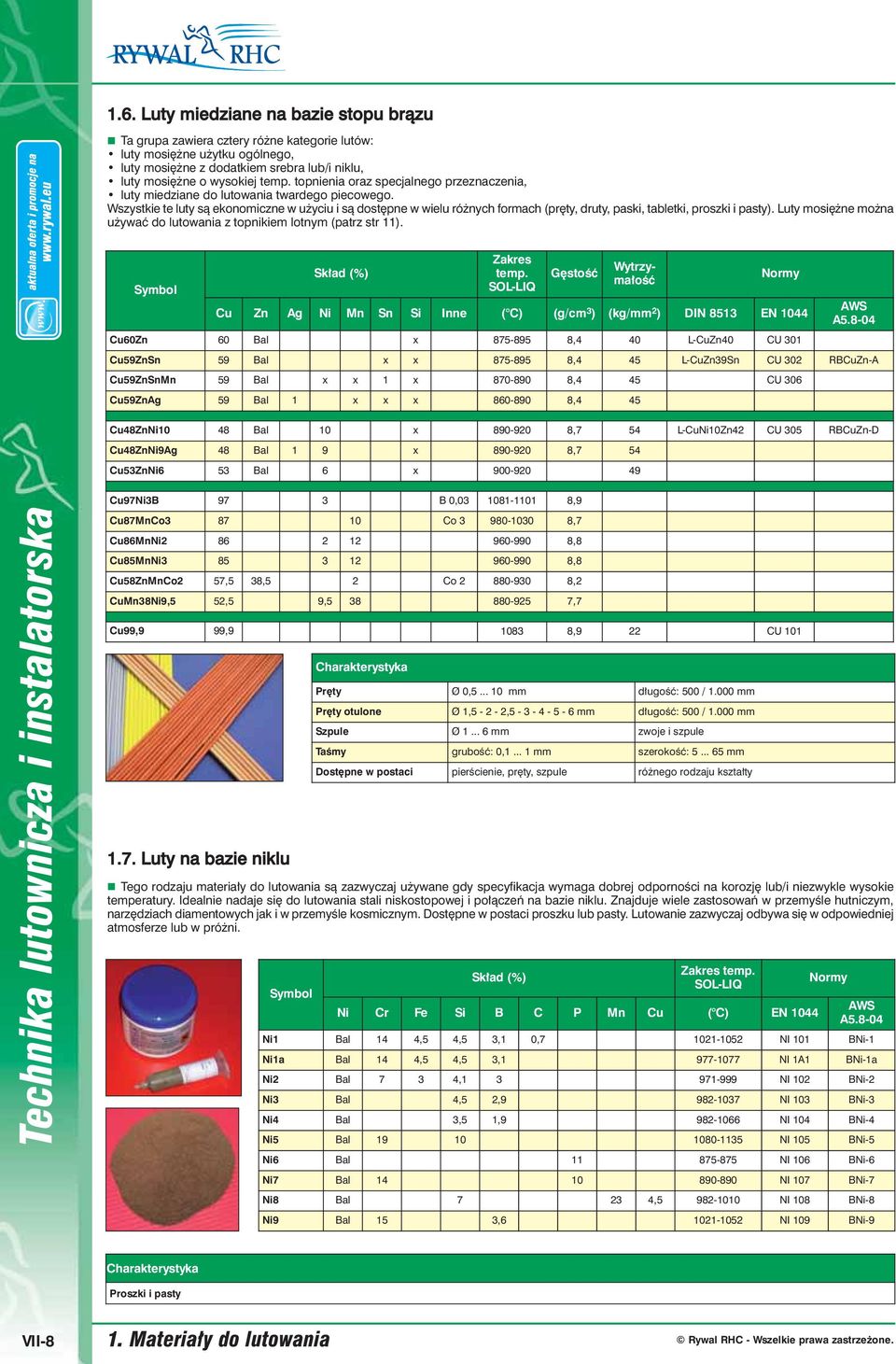

8 1.6. Luty miedziane na bazie stopu brązu Ta grupa zawiera cztery różne kategorie lutów: luty mosiężne użytku ogólnego, luty mosiężne z dodatkiem srebra lub/i niklu, luty mosiężne o wysokiej temp. topnienia oraz specjalnego przeznaczenia, luty miedziane do lutowania twardego piecowego. Wszystkie te luty są ekonomiczne w użyciu i są dostępne w wielu różnych formach (pręty, druty, paski, tabletki, proszki i pasty). Luty mosiężne można używać do lutowania z topnikiem lotnym (patrz str 11). Zakres temp. SOL-LIQ Gęstość Wytrzymałość Cu Zn Ag Ni Mn Sn Si Inne ( C) (g/cm 3 ) (kg/mm 2 ) DIN 8513 EN 1044 Cu60Zn 60 Bal x ,4 40 L-CuZn40 CU 301 AWS A Cu59ZnSn 59 Bal x x ,4 45 L-CuZn39Sn CU 302 RBCuZn-A Cu59ZnSnMn 59 Bal x x 1 x ,4 45 CU 306 Cu59ZnAg 59 Bal 1 x x x ,4 45 Cu48ZnNi10 48 Bal 10 x ,7 54 L-CuNi10Zn42 CU 305 RBCuZn-D Cu48ZnNi9Ag 48 Bal 1 9 x ,7 54 Cu53ZnNi6 53 Bal 6 x Cu97Ni3B 97 3 B 0, ,9 Cu87MnCo Co ,7 Cu86MnNi ,8 Cu85MnNi ,8 Cu58ZnMnCo2 57,5 38,5 2 Co ,2 CuMn38Ni9,5 52,5 9, ,7 Cu99,9 99, ,9 22 CU Luty na bazie niklu Charakterystyka Pręty Ø 0, mm długość: 500 / mm Pręty otulone Ø 1, , mm długość: 500 / mm Szpule Ø mm zwoje i szpule Taśmy grubość: 0, mm szerokość: mm Dostępne w postaci pierścienie, pręty, szpule różnego rodzaju kształty Tego rodzaju materiały do lutowania są zazwyczaj używane gdy specyfikacja wymaga dobrej odporności na korozję lub/i niezwykle wysokie temperatury. Idealnie nadaje się do lutowania stali niskostopowej i połączeń na bazie niklu. Znajduje wiele zastosowań w przemyśle hutniczym, narzędziach diamentowych jak i w przemyśle kosmicznym. Dostępne w postaci proszku lub pasty. Lutowanie zazwyczaj odbywa się w odpowiedniej atmosferze lub w próżni. SOL-LIQ Ni Cr Fe Si B C P Mn Cu ( C) EN 1044 AWS A Ni1 Bal 14 4,5 4,5 3,1 0, NI 101 BNi-1 Ni1a Bal 14 4,5 4,5 3, NI 1A1 BNi-1a Ni2 Bal 7 3 4, NI 102 BNi-2 Ni3 Bal 4,5 2, NI 103 BNi-3 Ni4 Bal 3,5 1, NI 104 BNi-4 Ni5 Bal NI 105 BNi-5 Ni6 Bal NI 106 BNi-6 Ni7 Bal NI 107 BNi-7 Ni8 Bal , NI 108 BNi-8 Ni9 Bal 15 3, NI 109 BNi-9 Charakterystyka Proszki i pasty VII-8 1. Materiały do lutowania Rywal RHC - Wszelkie prawa zastrzeżone.

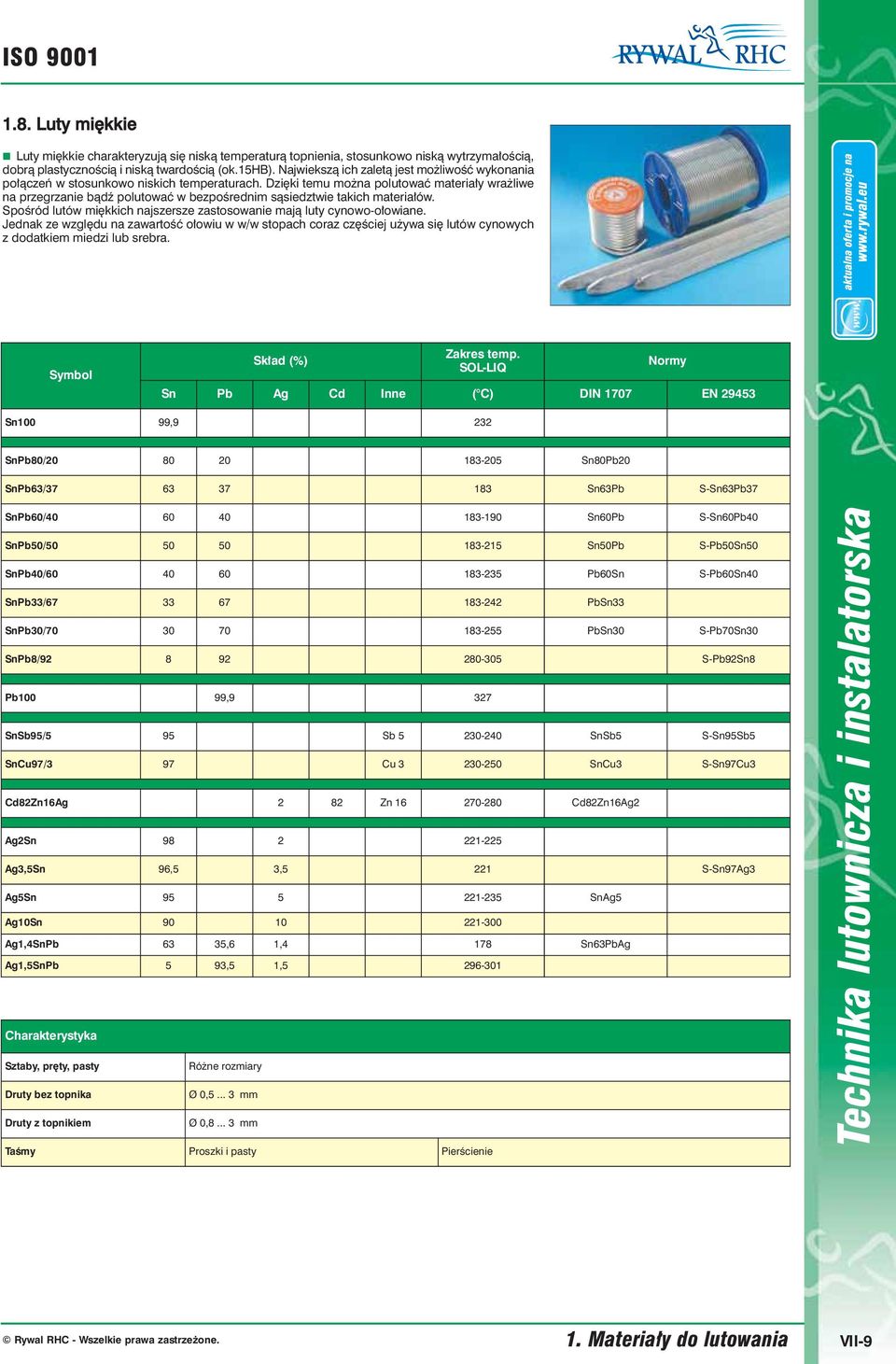

9 ISO Luty miękkie Luty miękkie charakteryzują się niską temperaturą topnienia, stosunkowo niską wytrzymałością, dobrą plastycznością i niską twardością (ok.15hb). Najwiekszą ich zaletą jest możliwość wykonania połączeń w stosunkowo niskich temperaturach. Dzięki temu można polutować materiały wrażliwe na przegrzanie bądź polutować w bezpośrednim sąsiedztwie takich materiałów. Spośród lutów miękkich najszersze zastosowanie mają luty cynowo-ołowiane. Jednak ze względu na zawartość ołowiu w w/w stopach coraz częściej używa się lutów cynowych z dodatkiem miedzi lub srebra. SOL-LIQ Sn Pb Ag Cd Inne ( C) DIN 1707 EN Sn100 99,9 232 SnPb80/ Sn80Pb20 SnPb63/ Sn63Pb S-Sn63Pb37 SnPb60/ Sn60Pb S-Sn60Pb40 SnPb50/ Sn50Pb S-Pb50Sn50 SnPb40/ Pb60Sn S-Pb60Sn40 SnPb33/ PbSn33 SnPb30/ PbSn30 S-Pb70Sn30 SnPb8/ S-Pb92Sn8 Pb100 99,9 327 SnSb95/5 95 Sb SnSb5 S-Sn95Sb5 SnCu97/3 97 Cu SnCu3 S-Sn97Cu3 Cd82Zn16Ag 2 82 Zn Cd82Zn16Ag2 Ag2Sn Ag3,5Sn 96,5 3,5 221 S-Sn97Ag3 Ag5Sn SnAg5 Ag10Sn Ag1,4SnPb 63 35,6 1,4 178 Sn63PbAg Ag1,5SnPb 5 93,5 1, Charakterystyka Sztaby, pręty, pasty Różne rozmiary Druty bez topnika Ø 0, mm Druty z topnikiem Ø 0, mm Taśmy Proszki i pasty Pierścienie 1. Materiały do lutowania Rywal RHC - Wszelkie prawa zastrzeżone. VII-9

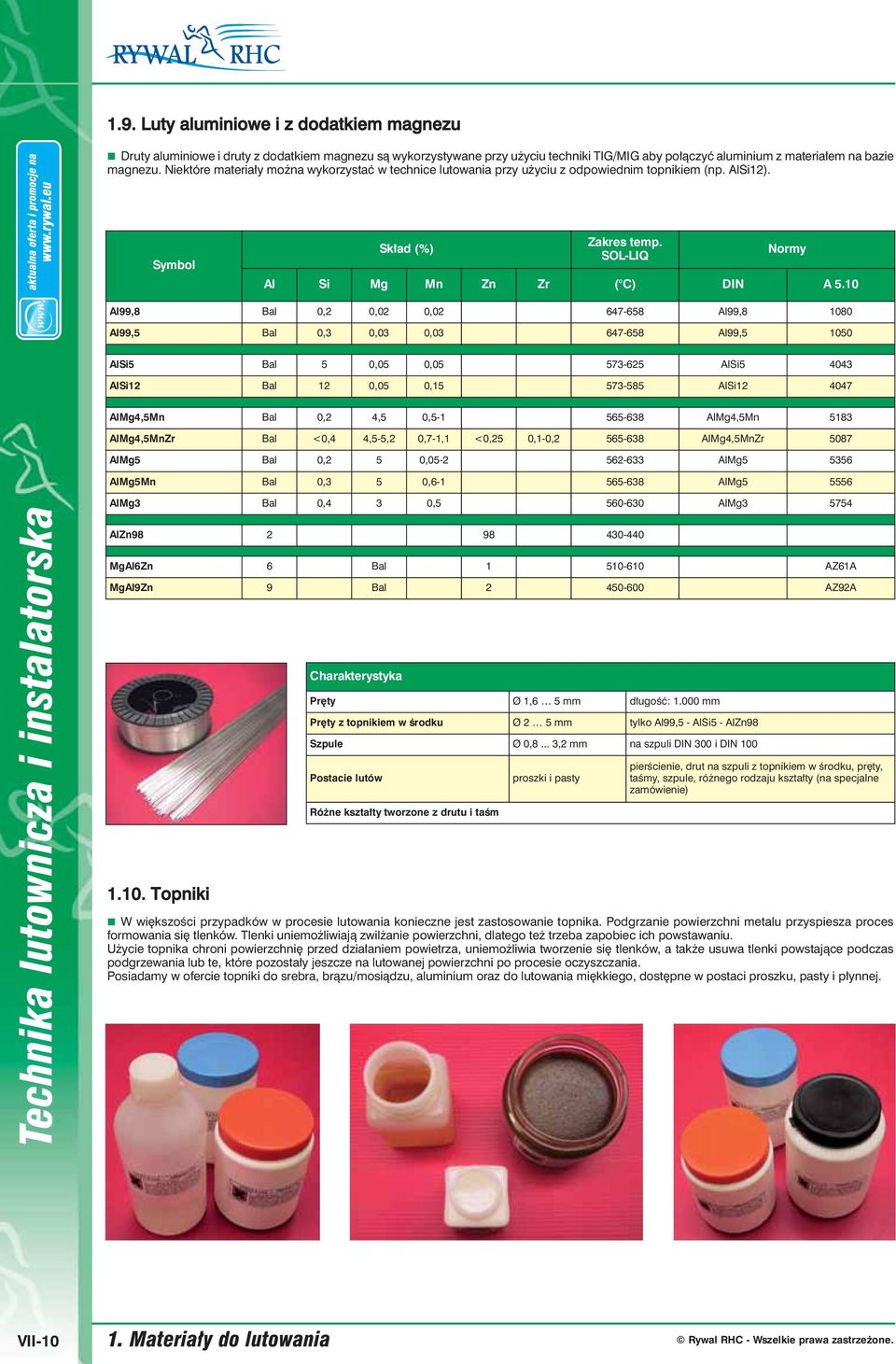

10 1.9. Luty aluminiowe i z dodatkiem magnezu Druty aluminiowe i druty z dodatkiem magnezu są wykorzystywane przy użyciu techniki TIG/MIG aby połączyć aluminium z materiałem na bazie magnezu. Niektóre materiały można wykorzystać w technice lutowania przy użyciu z odpowiednim topnikiem (np. AlSi12). SOL-LIQ Al Si Mg Mn Zn Zr ( C) DIN A 5.10 Al99,8 Bal 0,2 0,02 0, Al99, Al99,5 Bal 0,3 0,03 0, Al99, AlSi5 Bal 5 0,05 0, AlSi AlSi12 Bal 12 0,05 0, AlSi AlMg4,5Mn Bal 0,2 4,5 0, AlMg4,5Mn 5183 AlMg4,5MnZr Bal <0,4 4,5-5,2 0,7-1,1 <0,25 0,1-0, AlMg4,5MnZr 5087 AlMg5 Bal 0,2 5 0, AlMg AlMg5Mn Bal 0,3 5 0, AlMg AlMg3 Bal 0,4 3 0, AlMg AlZn MgAl6Zn 6 Bal AZ61A MgAl9Zn 9 Bal AZ92A Charakterystyka Pręty Ø 1,6 5 mm długość: mm Pręty z topnikiem w środku Ø 2 5 mm tylko Al99,5 - AlSi5 - AlZn98 Szpule Ø 0,8... 3,2 mm na szpuli DIN 300 i DIN 100 Postacie lutów Różne kształty tworzone z drutu i taśm proszki i pasty pierścienie, drut na szpuli z topnikiem w środku, pręty, taśmy, szpule, różnego rodzaju kształty (na specjalne zamówienie) W większości przypadków w procesie lutowania konieczne jest zastosowanie topnika. Podgrzanie powierzchni metalu przyspiesza proces formowania się tlenków. Tlenki uniemożliwiają zwilżanie powierzchni, dlatego też trzeba zapobiec ich powstawaniu. Użycie topnika chroni powierzchnię przed działaniem powietrza, uniemożliwia tworzenie się tlenków, a także usuwa tlenki powstające podczas podgrzewania lub te, które pozostały jeszcze na lutowanej powierzchni po procesie oczyszczania. Posiadamy w ofercie topniki do srebra, brązu/mosiądzu, aluminium oraz do lutowania miękkiego, dostępne w postaci proszku, pasty i płynnej. VII Materiały do lutowania Rywal RHC - Wszelkie prawa zastrzeżone.

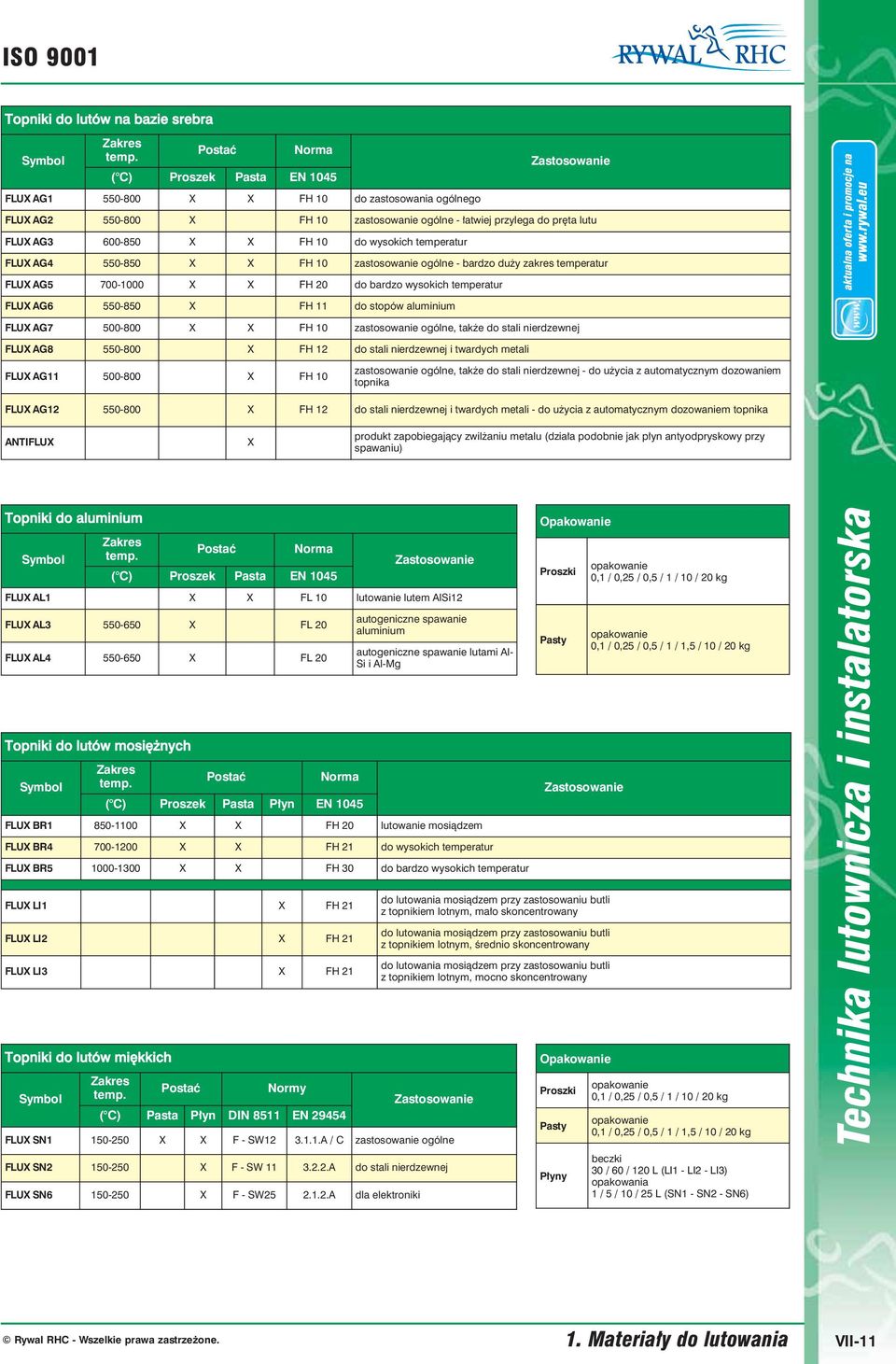

11 ISO 9001 do lutów na bazie srebra Zakres Postać Norma temp. ( C) Proszek Pasta EN 1045 Zastosowanie FLUX AG X X FH 10 do zastosowania ogólnego FLUX AG X FH 10 zastosowanie ogólne - łatwiej przylega do pręta lutu FLUX AG X X FH 10 do wysokich temperatur FLUX AG X X FH 10 zastosowanie ogólne - bardzo duży zakres temperatur FLUX AG X X FH 20 do bardzo wysokich temperatur FLUX AG X FH 11 do stopów aluminium FLUX AG X X FH 10 zastosowanie ogólne, także do stali nierdzewnej FLUX AG X FH 12 do stali nierdzewnej i twardych metali FLUX AG X FH 10 zastosowanie ogólne, także do stali nierdzewnej - do użycia z automatycznym dozowaniem topnika FLUX AG X FH 12 do stali nierdzewnej i twardych metali - do użycia z automatycznym dozowaniem topnika ANTIFLUX X produkt zapobiegający zwilżaniu metalu (działa podobnie jak płyn antyodpryskowy przy spawaniu) do aluminium Zakres Postać Norma temp. ( C) Proszek Pasta EN 1045 Zastosowanie FLUX AL1 X X FL 10 lutowanie lutem AlSi12 FLUX AL X FL 20 FLUX AL X FL 20 do lutów mosiężnych Zakres temp. Postać Norma ( C) Proszek Pasta Płyn EN 1045 autogeniczne spawanie aluminium autogeniczne spawanie lutami Al- Si i Al-Mg FLUX BR X X FH 20 lutowanie mosiądzem FLUX BR X X FH 21 do wysokich temperatur FLUX BR X X FH 30 do bardzo wysokich temperatur FLUX LI1 X FH 21 FLUX LI2 X FH 21 FLUX LI3 X FH 21 do lutów miękkich Zakres Postać temp. ( C) Pasta Płyn DIN 8511 EN Opakowanie Proszki Pasty Zastosowanie do lutowania mosiądzem przy zastosowaniu butli z topnikiem lotnym, mało skoncentrowany do lutowania mosiądzem przy zastosowaniu butli z topnikiem lotnym, średnio skoncentrowany do lutowania mosiądzem przy zastosowaniu butli z topnikiem lotnym, mocno skoncentrowany Zastosowanie FLUX SN X X F - SW A / C zastosowanie ogólne FLUX SN X F - SW A do stali nierdzewnej FLUX SN X F - SW A dla elektroniki Opakowanie Proszki Pasty Płyny opakowanie 0,1 / 0,25 / 0,5 / 1 / 10 / 20 kg opakowanie 0,1 / 0,25 / 0,5 / 1 / 1,5 / 10 / 20 kg opakowanie 0,1 / 0,25 / 0,5 / 1 / 10 / 20 kg opakowanie 0,1 / 0,25 / 0,5 / 1 / 1,5 / 10 / 20 kg beczki 30 / 60 / 120 L (LI1 - LI2 - LI3) opakowania 1 / 5 / 10 / 25 L (SN1 - SN2 - SN6) 1. Materiały do lutowania Rywal RHC - Wszelkie prawa zastrzeżone. VII-11

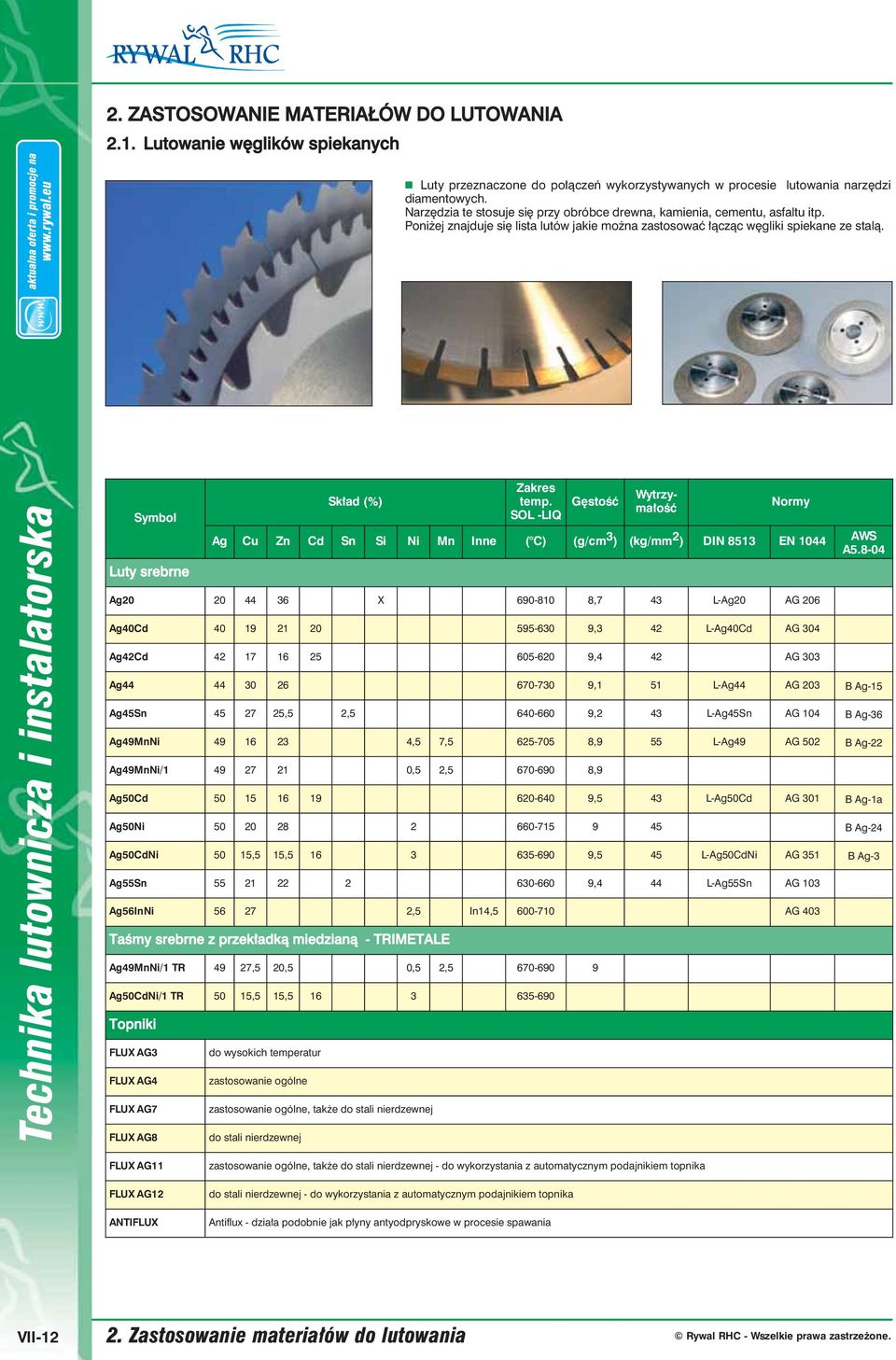

12 2. ZASTOSOWANIE MATERIAŁÓW DO LUTOWANIA 2.1. Lutowanie węglików spiekanych Luty przeznaczone do połączeń wykorzystywanych w procesie lutowania narzędzi diamentowych. Narzędzia te stosuje się przy obróbce drewna, kamienia, cementu, asfaltu itp. Poniżej znajduje się lista lutów jakie można zastosować łącząc węgliki spiekane ze stalą. Luty srebrne Zakres temp. Gęstość Wytrzymałość Ag Cu Zn Cd Sn Si Ni Mn Inne ( C) (g/cm 3 ) (kg/mm 2 ) DIN 8513 EN 1044 Ag X ,7 43 L-Ag20 AG 206 Ag40Cd ,3 42 L-Ag40Cd AG 304 Ag42Cd ,4 42 AG 303 AWS A Ag ,1 51 L-Ag44 AG 203 B Ag-15 Ag45Sn ,5 2, ,2 43 L-Ag45Sn AG 104 B Ag-36 Ag49MnNi ,5 7, ,9 55 L-Ag49 AG 502 B Ag-22 Ag49MnNi/ ,5 2, ,9 Ag50Cd ,5 43 L-Ag50Cd AG 301 B Ag-1a Ag50Ni B Ag-24 Ag50CdNi 50 15,5 15, ,5 45 L-Ag50CdNi AG 351 B Ag-3 Ag55Sn ,4 44 L-Ag55Sn AG 103 Ag56InNi ,5 In14, AG 403 Taśmy srebrne z przekładką miedzianą - TRIMETALE Ag49MnNi/1 TR 49 27,5 20,5 0,5 2, Ag50CdNi/1 TR 50 15,5 15, FLUX AG3 FLUX AG4 FLUX AG7 FLUX AG8 do wysokich temperatur zastosowanie ogólne zastosowanie ogólne, także do stali nierdzewnej do stali nierdzewnej FLUX AG11 FLUX AG12 ANTIFLUX zastosowanie ogólne, także do stali nierdzewnej - do wykorzystania z automatycznym podajnikiem topnika do stali nierdzewnej - do wykorzystania z automatycznym podajnikiem topnika Antiflux - działa podobnie jak płyny antyodpryskowe w procesie spawania VII Zastosowanie materiałów do lutowania Rywal RHC - Wszelkie prawa zastrzeżone.

13 ISO 9001 Luty bez dodatku srebra Zakres temp. Gęstość Wytrzymałość Ag Cu Zn Cd Sn Si Ni Mn Inne ( C) (g/cm 3 ) (kg/mm 2 ) DIN 8513 EN 1044 AWS A Cu60Zn 60 Bal X ,4 40 L-CuZn40 CU 301 Cu59ZnSn 59 Bal X X ,4 45 L-CuZn39Sn CU 302 Cu59ZnSnMn 59 Bal 1 X X X ,4 45 CU 306 Cu59ZnAg 1 59 Bal X X X ,4 45 Cu48ZnNi10 48 Bal X ,7 54 L-CuNi10Zn42 CU 305 RBCuZn-D Cu48ZnNi9Ag 1 48 Bal X ,7 54 Cu53ZnNi6 53 Bal X Cu97Ni3B 97 3 B 0, ,9 Cu87MnCo Co ,7 Cu86MnNi ,8 Cu85MnNi ,8 Cu58ZnMnCo2 57,5 38,5 2 Co ,2 CuMn38Ni9,5 52,5 9, ,7 Cu99,9 99, ,9 22 CU 101 FLUX BR1 FLUX BR4 FLUX BR5 lutowanie mosiądzem do wysokich temperatur do bardzo wysokich temperatur Luty na bazie niklu do lutowania w próżni Gestość Wytrzymałość Ni Cr Fe Si B C P Mn Cu ( C) (g/cm 3 ) (kg/mm 2 ) DIN 8513 EN 1044 Ni1 Bal 14 4,5 4,5 3,1 0, NI 101 BNi-1 AWS A Ni1a Bal 14 4,5 4,5 3, NI 1A1 BNi-1a Ni2 Bal 7 3 4, NI 102 BNi-2 2. Zastosowanie materiałów do lutowania Rywal RHC - Wszelkie prawa zastrzeżone. VII-13

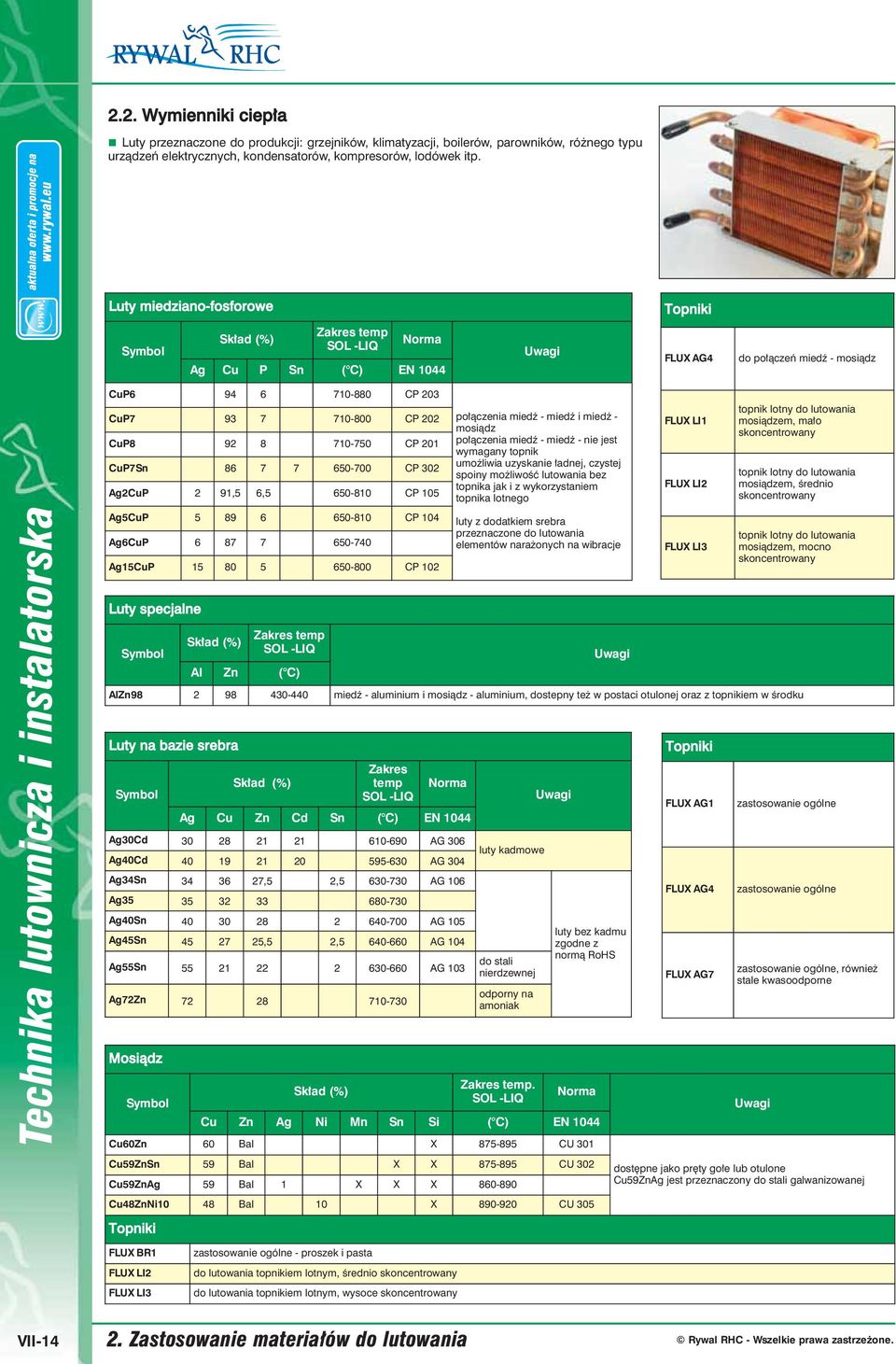

14 2.2. Wymienniki ciepła Luty przeznaczone do produkcji: grzejników, klimatyzacji, boilerów, parowników, różnego typu urządzeń elektrycznych, kondensatorów, kompresorów, lodówek itp. Luty miedziano-fosforowe Zakres temp Norma Ag Cu P Sn ( C) EN 1044 FLUX AG4 do połączeń miedź - mosiądz CuP CP 203 CuP CP 202 CuP CP 201 CuP7Sn CP 302 Ag2CuP 2 91,5 6, CP 105 Ag5CuP CP 104 Ag6CuP Ag15CuP CP 102 Luty specjalne Zakres temp Al Zn ( C) połączenia miedź - miedź i miedź - mosiądz połączenia miedź - miedź - nie jest wymagany topnik umożliwia uzyskanie ładnej, czystej spoiny możliwość lutowania bez topnika jak i z wykorzystaniem topnika lotnego luty z dodatkiem srebra przeznaczone do lutowania elementów narażonych na wibracje FLUX LI1 FLUX LI2 FLUX LI3 topnik lotny do lutowania mosiądzem, mało skoncentrowany topnik lotny do lutowania mosiądzem, średnio skoncentrowany topnik lotny do lutowania mosiądzem, mocno skoncentrowany AlZn miedź - aluminium i mosiądz - aluminium, dostepny też w postaci otulonej oraz z topnikiem w środku Luty na bazie srebra Zakres temp Norma Ag Cu Zn Cd Sn ( C) EN 1044 Ag30Cd AG 306 Ag40Cd AG 304 Ag34Sn ,5 2, AG 106 Ag Ag40Sn AG 105 Ag45Sn ,5 2, AG 104 Ag55Sn AG 103 Ag72Zn Mosiądz luty kadmowe do stali nierdzewnej odporny na amoniak luty bez kadmu zgodne z normą RoHS Norma Cu Zn Ag Ni Mn Sn Si ( C) EN 1044 Cu60Zn 60 Bal X CU 301 FLUX AG1 FLUX AG4 FLUX AG7 zastosowanie ogólne zastosowanie ogólne zastosowanie ogólne, również stale kwasoodporne Cu59ZnSn 59 Bal X X CU 302 Cu59ZnAg 59 Bal 1 X X X dostępne jako pręty gołe lub otulone Cu59ZnAg jest przeznaczony do stali galwanizowanej Cu48ZnNi10 48 Bal 10 X CU 305 FLUX BR1 FLUX LI2 FLUX LI3 zastosowanie ogólne - proszek i pasta do lutowania topnikiem lotnym, średnio skoncentrowany do lutowania topnikiem lotnym, wysoce skoncentrowany VII Zastosowanie materiałów do lutowania Rywal RHC - Wszelkie prawa zastrzeżone.

15 ISO Urządzenia grzewcze, chłodnicze, klimatyzacje Luty przeznaczone dla produkcji i naprawy: przemysł chłodniczy, klimatyzacje, urządzenia grzewcze itp. Luty miękkie Sn Cu Ag ( C) DIN 1707 EN SnCu97/ SnCu3 S-Sn97Cu3 spoiwo bezołowiowe Ag3,5Sn 96,5 3,5 221 S-Sn97Ag3 spoiwo bezołowiowe Ag5Sn SnAg5 FLUX SN1 do zastosowania ogólnego, dostępny jako płyn oraz pasta Luty miedziano-fosforowe Ag Cu P Sn ( C) DIN 8513 EN 1044 CuP L-CuP6 CP 203 CuP L-CuP7 CP 202 CuP L-CuP8 CP 201 CuP7Sn CP 302 Ag2CuP 2 91,5 6, L-Ag2P CP 105 Ag5CuP L-Ag5P CP 104 Ag15CuP L-Ag15P CP 102 FLUX AG4 Luty na bazie srebra do połączeń miedź - mosiądz Ag Cu Zn Sn Cd ( C) DIN 8513 EN 1044 Ag20Cd L-Ag20Cd AG 309 Ag30Cd L-Ag30Cd AG 306 Ag50Cd L-Ag50Cd AG 301 Ag34Sn ,5 2, L-Ag34Sn AG 106 Ag L-Ag44 AG 203 Ag45Sn ,5 2, L-Ag45Sn AG 104 Ag55Sn L-Ag55Sn AG 103 FLUX AG1 FLUX AG4 FLUX AG7 Mosiądz do zastosowania ogólnego do zastosowania ogólnego, szeroki zakres temperatur do zastosowania ogólnego, także do stali nierdzewnej Cu Zn Ag Mn Sn Si ( C) DIN 8513 EN 1044 do połączeń miedź - miedź, miedź - mosiądz, do połączeń miedź - miedź - nie wymagany topnik, CuP7Sn również dostępny jako pręty otulone topnikiem lut z dodatkiem srebra przeznaczony do lutowania elementów narażonych na wibracje lut z dodatkiem kadmu lut bez dodatku kadmu, możliwość zastosowania tam gdzie jest kontakt z wodą pitną oraz pożywieniem lut Ag55Sn przeznaczony do połączeń ze stalą nierdzewną Cu60Zn 60 Bal X L-CuZn40 CU 301 Cu59ZnSn 59 Bal X X L-CuZn39Sn CU 302 Cu59ZnAg 59 Bal 1 X X X Topnik FLUX BR1 do zastosowania ogólnego - dostępny jako proszek lub pasta dostępny jako pręty gołe i otulone Cu59ZnAg przeznaczony jest do stali galwanizowanej 2. Zastosowanie materiałów do lutowania Rywal RHC - Wszelkie prawa zastrzeżone. VII-15

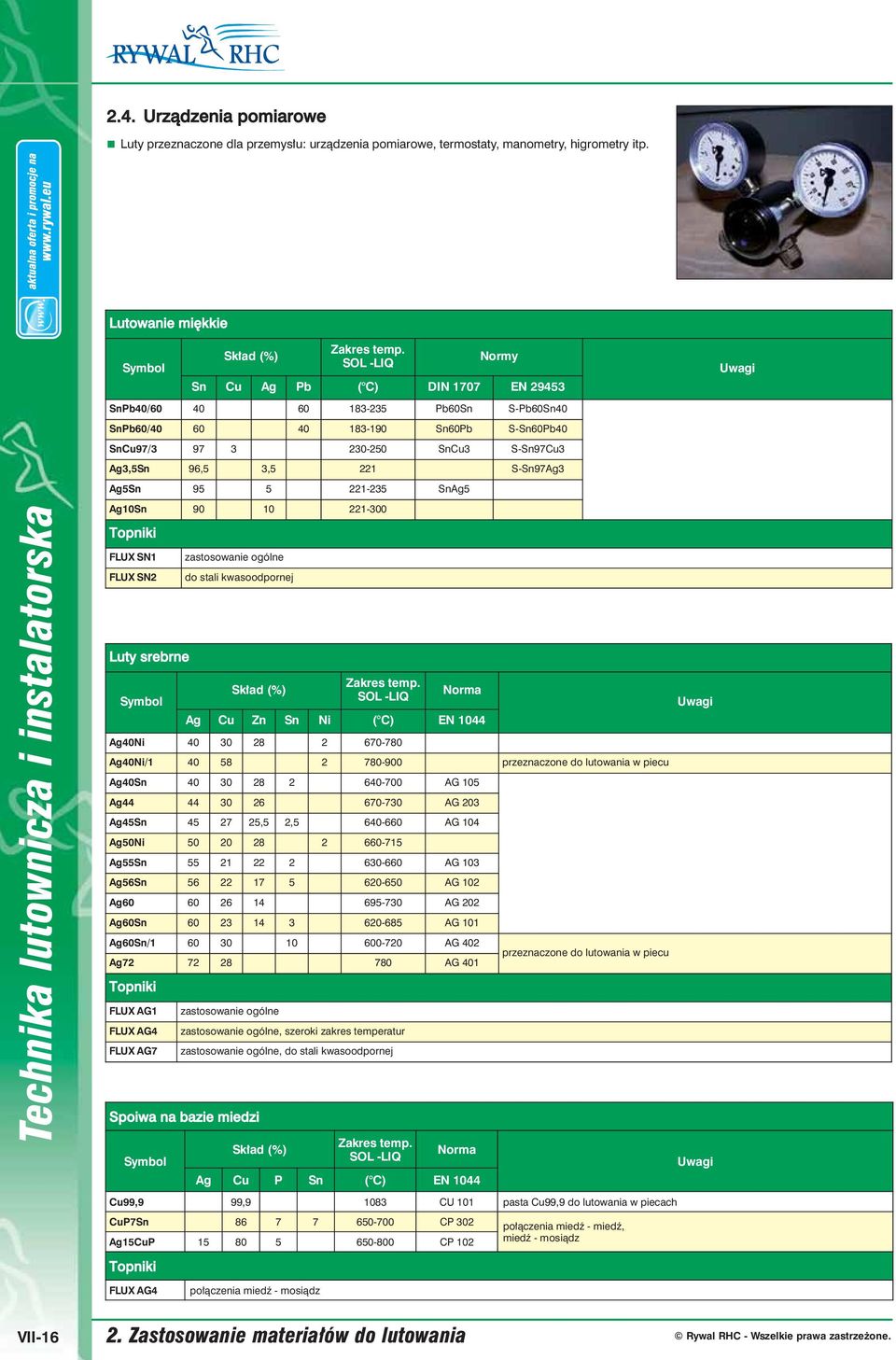

16 2.4. Urządzenia pomiarowe Luty przeznaczone dla przemysłu: urządzenia pomiarowe, termostaty, manometry, higrometry itp. Lutowanie miękkie Sn Cu Ag Pb ( C) DIN 1707 EN SnPb40/ Pb60Sn S-Pb60Sn40 SnPb60/ Sn60Pb S-Sn60Pb40 SnCu97/ SnCu3 S-Sn97Cu3 Ag3,5Sn 96,5 3,5 221 S-Sn97Ag3 Ag5Sn SnAg5 Ag10Sn FLUX SN1 FLUX SN2 Luty srebrne zastosowanie ogólne do stali kwasoodpornej Norma Ag Cu Zn Sn Ni ( C) EN 1044 Ag40Ni Ag40Ni/ przeznaczone do lutowania w piecu Ag40Sn AG 105 Ag AG 203 Ag45Sn ,5 2, AG 104 Ag50Ni Ag55Sn AG 103 Ag56Sn AG 102 Ag AG 202 Ag60Sn AG 101 Ag60Sn/ AG 402 Ag AG 401 FLUX AG1 FLUX AG4 FLUX AG7 zastosowanie ogólne zastosowanie ogólne, szeroki zakres temperatur zastosowanie ogólne, do stali kwasoodpornej Spoiwa na bazie miedzi Norma Ag Cu P Sn ( C) EN 1044 przeznaczone do lutowania w piecu Cu99,9 99, CU 101 pasta Cu99,9 do lutowania w piecach CuP7Sn CP 302 Ag15CuP CP 102 połączenia miedź - miedź, miedź - mosiądz FLUX AG4 połączenia miedź - mosiądz VII Zastosowanie materiałów do lutowania Rywal RHC - Wszelkie prawa zastrzeżone.

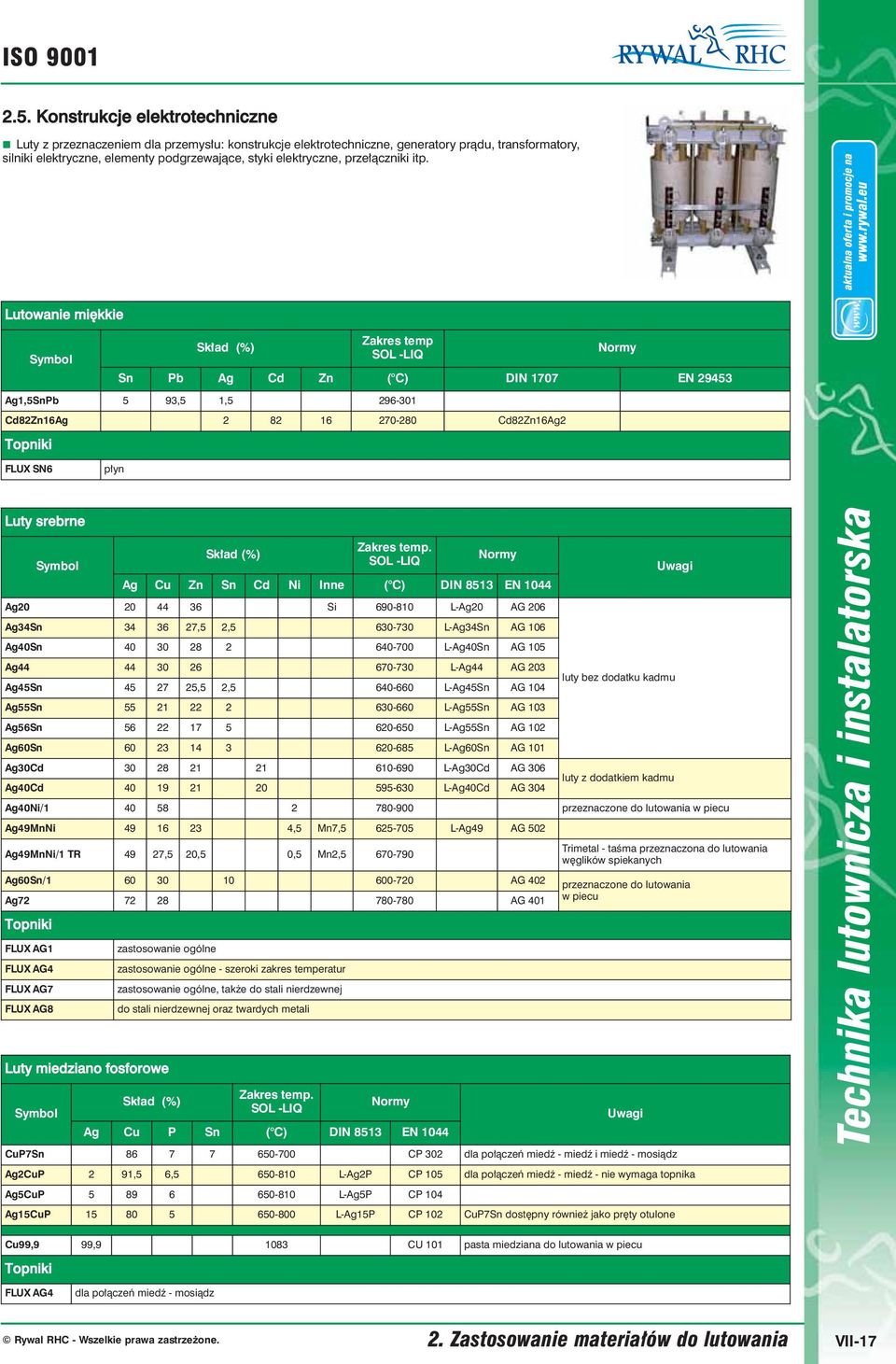

17 ISO Konstrukcje elektrotechniczne Luty z przeznaczeniem dla przemysłu: konstrukcje elektrotechniczne, generatory prądu, transformatory, silniki elektryczne, elementy podgrzewające, styki elektryczne, przełączniki itp. Lutowanie miękkie Zakres temp Sn Pb Ag Cd Zn ( C) DIN 1707 EN Ag1,5SnPb 5 93,5 1, Cd82Zn16Ag Cd82Zn16Ag2 FLUX SN6 płyn Luty srebrne Ag Cu Zn Sn Cd Ni Inne ( C) DIN 8513 EN 1044 Ag Si L-Ag20 AG 206 Ag34Sn ,5 2, L-Ag34Sn AG 106 Ag40Sn L-Ag40Sn AG 105 Ag L-Ag44 AG 203 Ag45Sn ,5 2, L-Ag45Sn AG 104 Ag55Sn L-Ag55Sn AG 103 Ag56Sn L-Ag55Sn AG 102 Ag60Sn L-Ag60Sn AG 101 Ag30Cd L-Ag30Cd AG 306 Ag40Cd L-Ag40Cd AG 304 luty bez dodatku kadmu luty z dodatkiem kadmu Ag40Ni/ przeznaczone do lutowania w piecu Ag49MnNi ,5 Mn7, L-Ag49 AG 502 Ag49MnNi/1 TR 49 27,5 20,5 0,5 Mn2, Ag60Sn/ AG 402 Ag AG 401 FLUX AG1 FLUX AG4 FLUX AG7 FLUX AG8 zastosowanie ogólne Luty miedziano fosforowe zastosowanie ogólne - szeroki zakres temperatur zastosowanie ogólne, także do stali nierdzewnej do stali nierdzewnej oraz twardych metali Ag Cu P Sn ( C) DIN 8513 EN 1044 Trimetal - taśma przeznaczona do lutowania węglików spiekanych przeznaczone do lutowania w piecu CuP7Sn CP 302 dla połączeń miedź - miedź i miedź - mosiądz Ag2CuP 2 91,5 6, L-Ag2P CP 105 dla połączeń miedź - miedź - nie wymaga topnika Ag5CuP L-Ag5P CP 104 Ag15CuP L-Ag15P CP 102 CuP7Sn dostępny również jako pręty otulone Cu99,9 99, CU 101 pasta miedziana do lutowania w piecu FLUX AG4 dla połączeń miedź - mosiądz 2. Zastosowanie materiałów do lutowania Rywal RHC - Wszelkie prawa zastrzeżone. VII-17

18 2.6. Kolektory słoneczne Luty przeznaczone do produkcji paneli kolektorów słonecznych. Luty miękkie Sn Pb Ag Cu ( C) DIN 1707 EN SnCu97/ SnCu3 S-Sn97Cu3 Ag1,5SnPb 5 93,5 1, Ag5Sn SnAg5 SnPb50/ Sn50Pb S-Pb50Sn50 SnPb40/ Pb60Sn S-Pb60Sn40 FLUX SN1 Luty srebrne zastosowanie ogólne, dostępna w formie płynnej i pasty Luty miedziano-fosforowe Ag Cu P Sn ( C) DIN 8513 EN 1044 CuP L-CuP6 CP 203 CuP L-CuP7 CP 202 CuP L-CuP8 CP 201 CuP7Sn CP 302 Ag0,4CuP 0,4 93 6, Ag2CuP 2 91,5 6, L-Ag2P CP 105 Ag5CuP L-Ag5P CP 104 Ag6CuP Ag15CuP L-Ag15P CP 102 FLUX AG4 do połączeń miedź - mosiądz Ag Cu Zn Sn Cd ( C) DIN 8513 EN 1044 Ag30Cd L-Ag30Cd AG 306 Ag40Cd L-Ag40Cd AG 304 Ag50Cd L-Ag50Cd AG 301 Ag40Sn L-Ag40Sn AG 105 połączenia miedź-miedź, miedź-mosiądz połączenia miedź-miedź bez topnika CuP7Sn dostępne również w formie prętów otulonych dla połączeń narażonych na wibracje luty na bazie kadmu lut Ag50Cd do połączeń ze stalą nierdzewną Ag45Sn ,5 2, L-Ag45Sn AG 104 Ag55Sn L-Ag55Sn AG 103 Ag56Sn L-Ag55Sn AG 102 luty na bazie kadmu lut Ag55Sn do połączeń ze stalą nierdzewną FLUX AG1 FLUX AG4 FLUX AG7 ogólne zastosowanie ogólne zastosowanie, szeroki zakres temp. ogólne zastosowanie, również do stali nierdzewnej VII Zastosowanie materiałów do lutowania Rywal RHC - Wszelkie prawa zastrzeżone.

19 ISO Grzejniki Luty przeznaczone do produkcji grzejników łazienkowych. Mosiądz Norma Cu Zn Ni Mn Sn Si ( C) EN 1044 Cu60Zn 60 Bal X CU 301 Cu59ZnSn 59 Bal X X CU 302 Cu59ZnSnMn 59 Bal X X 1 X CU 306 dostępne jako luty gołe oraz otulone topnikiem FLUX BR1 FLUX LI1 FLUX LI2 zastosowanie ogólne - dostępny jako proszek lub pasta topnik lotny do lutowania mosiądzem, mało skoncentrowany topnik lotny do lutowania mosiądzem, średnio skoncentrowany FLUX LI3 Pasta miedziana topnik lotny do lutowania mosiądzem, mocno skoncentrowany Norma Cu ( C) EN 1044 Cu99,9 99, CU 101 pasta miedziana do lutowania w piecu Luty srebrne Norma Ag Cu Zn Cd Sn Si ( C) EN 1044 Ag X AG 206 Ag21Cd AG 308 Ag25Cd ,5 17, AG 307 Ag30Cd AG 306 Ag40Cd AG 304 Ag40Sn AG 105 Ag45Sn ,5 2, AG 104 Ag55Sn AG 103 FLUX AG1 FLUX AG4 ogólne zastosowanie ogólne zastosowanie, szeroki zakres temp. lut z dodatkiem kadmu luty bez dodatku kadmu lut Ag55Sn przeznaczony do stali nierdzewnej dostępne jako pręty gołe oraz otulone FLUX AG7 ogólne zastosowanie, również do stali nierdzewnej 2. Zastosowanie materiałów do lutowania Rywal RHC - Wszelkie prawa zastrzeżone. VII-19

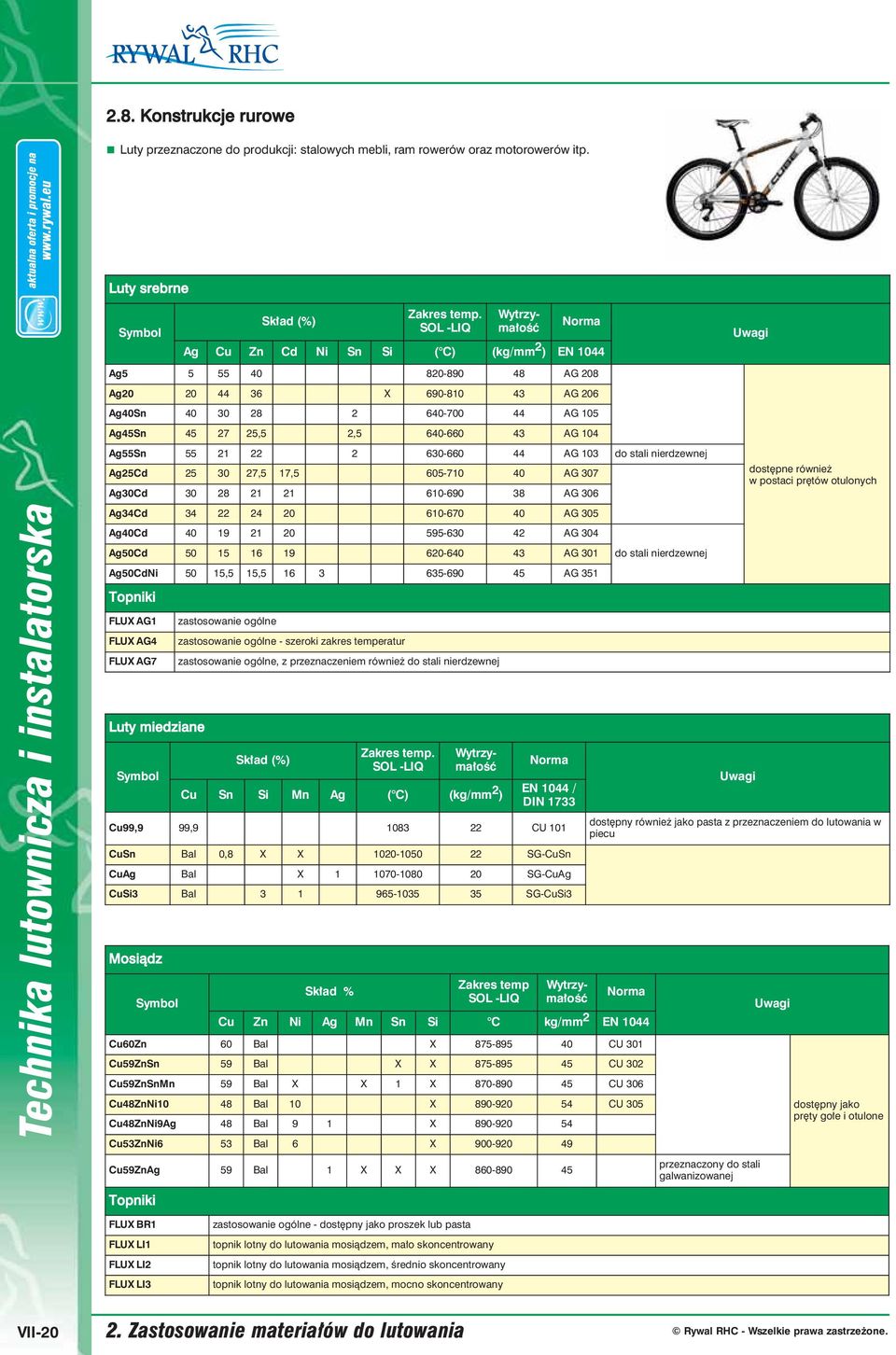

20 2.8. Konstrukcje rurowe Luty przeznaczone do produkcji: stalowych mebli, ram rowerów oraz motorowerów itp. Luty srebrne Norma Ag Cu Zn Cd Ni Sn Si ( C) (kg/mm 2 ) EN 1044 Ag AG 208 Ag X AG 206 Ag40Sn AG 105 Ag45Sn ,5 2, AG 104 Ag55Sn AG 103 do stali nierdzewnej Ag25Cd ,5 17, AG 307 Ag30Cd AG 306 dostępne również w postaci prętów otulonych Ag34Cd AG 305 Ag40Cd AG 304 Ag50Cd AG 301 Ag50CdNi 50 15,5 15, AG 351 FLUX AG1 FLUX AG4 FLUX AG7 Luty miedziane zastosowanie ogólne zastosowanie ogólne - szeroki zakres temperatur zastosowanie ogólne, z przeznaczeniem również do stali nierdzewnej Cu Sn Si Mn Ag ( C) (kg/mm 2 ) Norma EN 1044 / DIN 1733 Cu99,9 99, CU 101 CuSn Bal 0,8 X X SG-CuSn CuAg Bal X SG-CuAg CuSi3 Bal SG-CuSi3 Mosiądz Skład % Zakres temp Wytrzymałość Wytrzymałość Wytrzymałość do stali nierdzewnej dostępny również jako pasta z przeznaczeniem do lutowania w piecu Norma Cu Zn Ni Ag Mn Sn Si C kg/mm 2 EN 1044 Cu60Zn 60 Bal X CU 301 Cu59ZnSn 59 Bal X X CU 302 Cu59ZnSnMn 59 Bal X X 1 X CU 306 Cu48ZnNi10 48 Bal 10 X CU 305 Cu48ZnNi9Ag 48 Bal 9 1 X Cu53ZnNi6 53 Bal 6 X dostępny jako pręty gołe i otulone Cu59ZnAg 59 Bal 1 X X X przeznaczony do stali galwanizowanej FLUX BR1 FLUX LI1 FLUX LI2 FLUX LI3 zastosowanie ogólne - dostępny jako proszek lub pasta topnik lotny do lutowania mosiądzem, mało skoncentrowany topnik lotny do lutowania mosiądzem, średnio skoncentrowany topnik lotny do lutowania mosiądzem, mocno skoncentrowany VII Zastosowanie materiałów do lutowania Rywal RHC - Wszelkie prawa zastrzeżone.

21 ISO 9001 Aluminium Skład % Norma Al Si Mg Mn Zn Zr C DIN AlSi12 Bal 12 0,05 0, AlSi12 przeznaczony do lutowania aluminium FLUX AL1 przeznaczony do lutowania z lutem AlSi Lampy Luty przeznaczone do produkcji: lamp, akcesoriów metalowych, mosiężnych, instrumentów muzycznych itp. Luty srebrne Zakres temp. Ag Cu Zn Sn Cd Si ( C) DIN 8513 EN 1044 Ag X L-Ag20 AG 206 luty bez dodatku kadmu, Ag20 ma Ag45Sn ,5 2, L-Ag45Sn AG 104 kolor zbliżony do koloru mosiądzu Ag55Sn L-Ag55Sn AG 103 Ag60Sn L-Ag60Sn AG 101 Ag17Cd Ag20Cd L-Ag20Cd AG 309 Ag30Cd L-Ag30Cd AG 306 Ag34Cd L-Ag34Cd AG 305 Ag40Cd L-Ag40Cd AG 304 FLUX AG1 FLUX AG4 FLUX AG7 Luty miękkie Mosiądz ogólne zastosowanie ogólne zastosowanie, szeroki zakres temp. ogólne zastosowanie, również do stali nierdzewnej Sn Pb Ag ( C) DIN 1707 EN SnPb60/ Sn60Pb S-Sn60Pb40 Ag5Sn SnAg5 Zakres temp. lut Ag55Sn przeznaczony do stali nierdzewnej luty z dodatkiem kadmu Cu Zn Ni Ag Mn Sn Si ( C) DIN 8513 EN 1044 Cu60Zn 60 Bal X L-CuZn40 CU 301 Cu59ZnSn 59 Bal X X L-CuZn39Sn CU 302 Cu59ZnAg 59 Bal 1 X X X Cu48ZnNi10 48 Bal 10 X L-CuNi10Zn42 CU 305 Cu48ZnNi9Ag 48 Bal 9 1 X po polutowaniu posiada kolor zbliżony do koloru stali nierdzewnej FLUX SN1 FLUX SN2 zastosowanie ogólne przeznaczony do stali nierdzewnej dostępny jako pręty gołe i otulone Cu59ZnAg przeznaczony dla stali galwanicznej FLUX BR1 FLUX LI2 FLUX LI3 zastosowanie ogólne - proszek i pasta do lutowania topnikiem lotnym, średnio skoncentroesny do lutowania topnikiem lotnym, wysoce skoncentrowany 2. Zastosowanie materiałów do lutowania Rywal RHC - Wszelkie prawa zastrzeżone. VII-21

22 2.10. Jubilerstwo Luty przeznaczone do produkcji różnego rodzaju wyrobów ze srebra. Luty srebrne Zakres temperatur Ag Cu Zn Cd Sn 600 C 700 C 800 C Ag Ag60Cd X Ag Ag60Sn Ag55Sn Ag56Sn Ag50Cd Ag40Cd FLUX AG1 ogólne zastosowanie FLUX AG4 ogólne zastosowanie, szeroki zakres temp FLUX AG7 ogólne zastosowanie, również do stali nierdzewnej Luty miękkie Skład % Zakres temperatur Ag Sn Pb Sb 100 C 200 C 300 C Ag10Sn SnSb95/ Ag5Sn Ag3,5Sn 3,5 96, SnPb60/ FLUX SN1 zastosowanie ogólne VII Zastosowanie materiałów do lutowania Rywal RHC - Wszelkie prawa zastrzeżone.

23 ISO URZĄDZENIA TLENOWO-WODOROWE (generatory tlenu i wodoru) W naszej ofercie mamy urządzenia do lutowania i podgrzewania z wykorzystaniem tlenu oraz wodoru. Dzięki zastosowaniu tego typu rozwiązania możemy uzyskać nawet do 80-85% oszczędności kosztów produkcji w porównaniu z zastosowaniem innego typu gazów. Uruchomienie urządzenia nie trwa dłużej niż 3 min., potrzeba do tego jedynie źródła prądu oraz wodę demineralizowaną. Temperatura płomienia jaką możemy uzyskać stosując te urządzenia wynosi 3650 C. Uzyskany płomień jest neutralny przez co idealnie nadaje się do materiałów typu miedź, mosiądz, aluminium, brąz, itp. W sprzedaży dostępnych jest 6 modeli w zależności od wydajności urządzenia. Palniki tlenowo-wodorowe są całkowicie ekologiczne. Efektem spalania gazów jest para wodna, dlatego też polecamy je firmom, które mają na celu dbanie o środowisko naturalne. Oweld EP Zastosowanie: transformatory, oraz generatory prądotwórcze o dużych wymiarach, silniki elektryczne, przy produkcji urządzeń chłodniczych i klimatyzacyjnych, kolektory solarne, przy produkcji i naprawie pił tarczowych, oraz innego typu produkcje dużych elementów metalowych. Oweld EP Zastosowanie: transformatory, oraz generatory prądotwórcze o dużych wymiarach, silniki elektryczne, duże transformatory, przy produkcji urządzeń chłodniczych i klimatyzacyjnych, produkcja wymienników ciepła, kolektory solarne, przy produkcji i naprawie pił tarczowych, produkcja różnego rodzaju produktów z metali nieżelaznych, prace w szkle. Model EP EP Moc max [kw] Temperatura płomienia [ C] Masa [kg] Max. średnica dyszy [mm] 2,8 2,4 Wymiary [cm] 110 x 75 x x 104 x Urządzenia tlenowo-wodorowe Rywal RHC - Wszelkie prawa zastrzeżone. VII-23

24 Oweld 4600 EP3F EP Zastosowanie 4600 EP3F: generatory prądotwórcze o średnich wymiarach, małe transformatory, silniki elektryczne, przy produkcji urządzeń chłodniczych i klimatyzacyjnych, kolektory solarne, przy produkcji i naprawie pił tarczowych, produkcja różnego rodzaju produktów z metali nieżelaznych, prace w szkle. Zastosowanie 2500 EP: grube krawędzie akrylowe polerowane płomieniem, małe detale wykonane z metali nieżelaznych, artykuły ozdobne (sprzączki, bransolety itp.), biżuteria. Oweld 1500 EP EP Zastosowanie: krawędzie akrylowe polerowane płomieniem, lutowanie małych powierzchni metalowych (złoto, miedź, mosiądz), lutowanie twarde i miękkie. Model 4600 EP3F 2500 EP 1500 EP 1000 EP Moc max [kw] 4,5 2,5 1,5 1,0 Temperatura płomienia [ C] Masa [kg] Max. średnica dyszy [mm] 2,0 1,5 1,2 1,0 Wymiary [cm] 55 x 87 x x 67 x x 44 x x 44 x 73 VII Urządzenia tlenowo-wodorowe Rywal RHC - Wszelkie prawa zastrzeżone.

25 ISO PALNIKI DO LUTOWANIA I LUTOWNICE SUPER FIRE 3 Ergonomiczny palnik do lutowania twardego Heavy Duty Charakterystyka: dysza płomienia wirowego, ekstremalnie wysoka temperatura płomienia, konstrukcja końcówki palnika wykonana ze stopu mosiądzu i stali nierdzewnej, długa żywotność, wysokowydajny zapalnik piezoelektryczny, niezawodny (do zapaleń), zintegrowany reduktor ciśnienia, równomierne ciśnienie przy wszelkich temperaturach, zwrotny zawór bezpieczeństwa, natychmiastowa blokada dopływu gazu w obydwu kierunkach. AIRPROP Palniki propanowe o dużej wydajności Do lutowania twardego i miękkiego rur miedzianych i stalowych w temperaturze do 2000 C bez tlenu z butli jak również podgrzewanie, obkurczanie i opalanie. Idealnie nadaje się dla instalatorów urządzeń sanitarnych, grzewczych, klimatyzacyjnych oraz chłodniczych. Jest to profesjonalne narzędzie do lutowania w trudnych warunkach na placu budowy. lutowanie twarde: do Ø 28 mm lutowanie miękkie: do Ø 54 mm TURBOPROP Wysokowydajny palnik na propan do lutowania twardego Do lutowania twardego i miękkiego rur miedzianych i stalowych w temperaturze do 2200 C bez tlenu z butli jak również podgrzewanie, obkurczanie i opalanie. Idealnie nadaje się dla instalatorów urządzeń sanitarnych, grzewczych, klimatyzacyjnych oraz chłodniczych. Jest to profesjonalne narzędzie do lutowania w trudnych warunkach na placu budowy. AIRAC Palnik acetylenowy do lutowania twardego Tlen znajdujący sie w otoczeniu - doprowadzony do palnika pod normalnym ciśnieniem - oraz acetylen wytwarzają, dzięki specjalnej konstrukcji palnika, temperaturę płomienia 2350 C dając płomień skoncentrowany spiczasty do szybkiego przeprowadzania dokładnych operacji. Dzięki doprowadzeniu azotu wraz z powietrzem wyeliminowano powstawanie zgorzeliny w lutowanym miejscu (działanie podobne do atmosfery zabezpieczającej). Charakterystyka: gaz palny: acetylen temperatura płomienia: 2350 C rury miedziane i stalowe do Ø 60 mm ALLGAS 2000 Urządzenia montażowe do lutowania twardego Uniwersalne urządzenia przenośne i przewoźne do zgrzewania i lutowania twardego z dużą wydajnością i niskim zużyciem materiału do łączenia żelaza, stali, blach, rur i metali nieżelaznych. Idealnie nadaje się dla instalatorów, techników urządzeń grzewczych, chłodniczych, klimatyzacyjnych, dla przemysłu motoryzacyjnego i warsztatów blacharskich. Uniwersalny palnik daje możliwość zastosowania wszelkich powszechnie stosowanych gazów w połączeniu z tlenem z butli. Niskie ciśnienie gazu palnego wynoszące tylko 0,2 bar umożliwia prawie kompletne ekonomiczne opróżnianie butli gazowych i pracę prawie bez cofania się płomienia z powodu niskiej prędkości spalania. Charakterystyka: gaz palny: propan z tlenem temperatura płomienia: 2850 C temperatura robocza: 1150 C 4. Palniki do lutowania i lutownice Rywal RHC - Wszelkie prawa zastrzeżone. VII-25

26 Palnik propanowo-tlenowy PERUN PL-006PZ Nr katalogowy Wyloty do PL-006PZ PZ PZ PZ PZ PZ PZ PZ Nr katalogowy Nazwa propan-butan Zużycie gazu tlen Wyposażenie Charakterystyka PL-006PZ do 100 dm 3 /h do 350 dm 3 /h palnik z wylotem, klucz z 6 wylotami, komplet uszczelek zapasowych, opakowanie: tekturowe pudełko palnik propanowo-tlenowy (iglicowy) do lutowania Palniki acetylenowo-tlenowe PERUN PS-103A, PS-216A, PS-216A/g Nr katalogowy a) b) PS-216A/g PS-103A Typ palnika PS-103A opakowanie tekturowe PS-216A a) kaseta metalowa b) opakowanie tekturowe PS-216A/g opakowanie tekturowe Zakres grubości cięcia do 4 mm do 12 mm do 5 mm ROTHERM 2000 Lutownica elektryczna do lutowania miękkiego Charakterystyka palnik acetylenowo-tlenowy (iglicowy) palnik do lutowania palnik acetylenowo-tlenowy z nasadkami giętkimi PS-216A Wyposażenie palnik z wylotem, klucz z 6 wylotami, komplet uszczelek zapasowych rękojeść 216, 6 nasadek do lutowania, klucz, komplet wałeczków do czyszczenia otwo rów, komplet uszczelek zapasowych rękojeść 216, 4 nasadki pojedyn cze, 1 nasadka podwójna (wypo - sażenie dodatkowe), klucz, komplet wałecz ków do czyszcze nia otwo rów, komplet uszczelek zapasowych Urządzenie o wysokiej mocy, 2000 W, szczególnie przydatne do robót naprawczych i modernizacyjnych w pomieszczeniach zagrożonych pożarem lub mieszkaniach, także w modernizacji stałych budowli. Idealnie nadaje się dla instalatorów, techników instalacji grzewczych i chłodniczych. Charakterystyka: rury miedziane Ø 6-54 mm, 1 / / 8 " VII Palniki do lutowania i lutownice Rywal RHC - Wszelkie prawa zastrzeżone.
