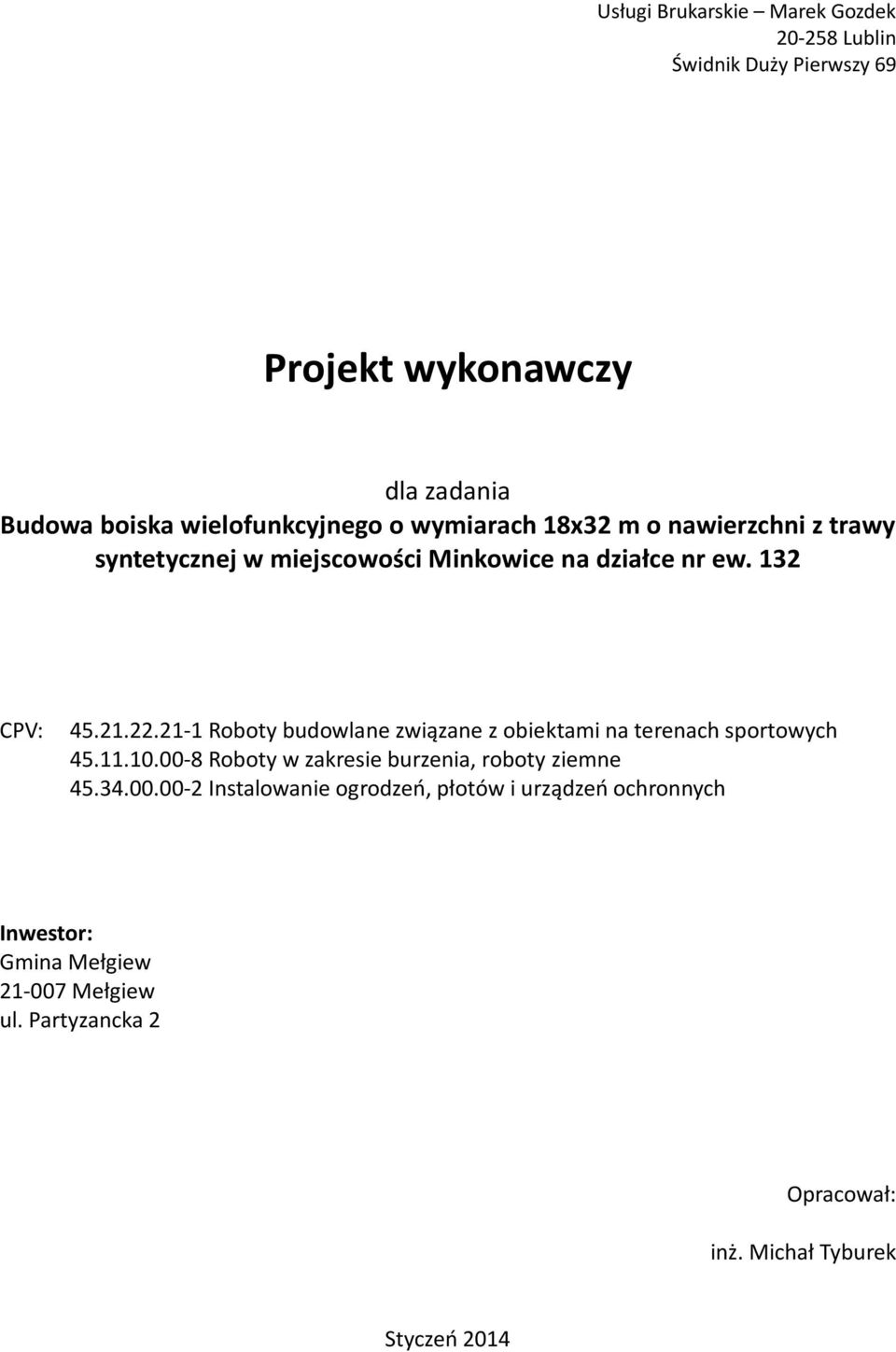

1 Usługi Brukarskie Marek Gozdek Lublin Świdnik Duży Pierwszy 69 Projekt wykonawczy dla zadania Budowa boiska wielofunkcyjnego o wymiarach 18x32 m o nawierzchni z trawy syntetycznej w miejscowości Minkowice na działce nr ew. 132 CPV: Roboty budowlane związane z obiektami na terenach sportowych Roboty w zakresie burzenia, roboty ziemne Instalowanie ogrodzeń, płotów i urządzeń ochronnych Inwestor: Gmina Mełgiew Mełgiew ul. Partyzancka 2 Opracował: inż. Michał Tyburek Styczeń 2014

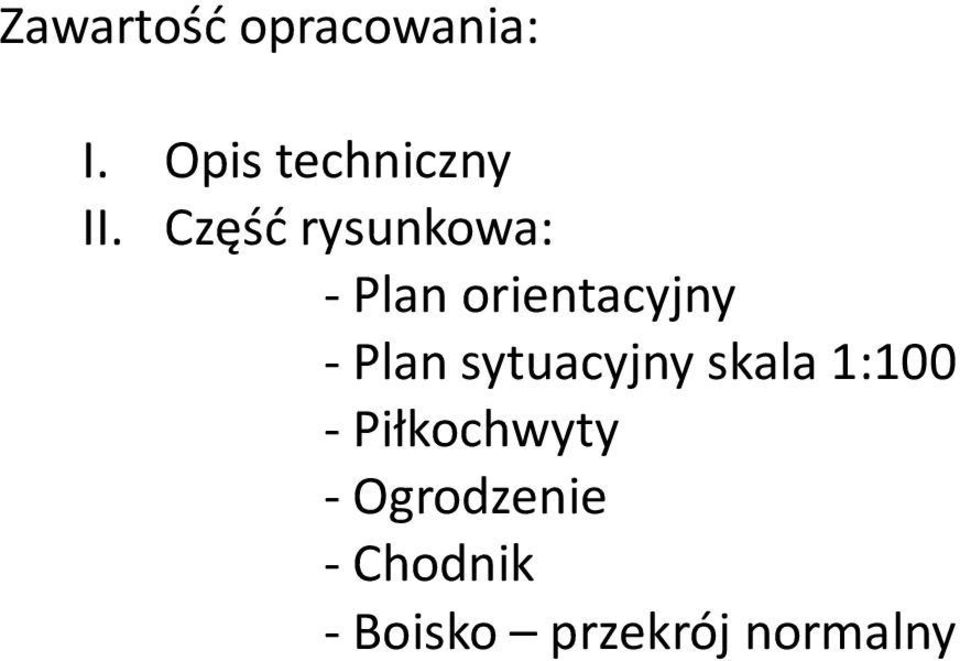

2 Zawartość opracowania: I. Opis techniczny II. Część rysunkowa: - Plan orientacyjny - Plan sytuacyjny skala 1:100 - Piłkochwyty - Ogrodzenie - Chodnik - Boisko przekrój normalny

3 I. Opis techniczny 1. Przedmiot inwestycji Przedmiotem inwestycji jest budowa boiska wielofunkcyjnego wraz z infrastrukturą towarzyszącą w miejscowości Minkowice na działce Nr ew Zaprojektowano boisko wielofunkcyjne o wymiarach 18x32 m, o nawierzchni z wielofunkcyjnej trawy sztucznej o wysokości włókien do 20 mm, zasypywanej piaskiem kwarcowym. Boisko przeznaczone jest do gry w: - tenisa, - siatkówkę, - piłkę nożną, - koszykówkę. Wymiary sztucznej nawierzchni na boisku 19x33 m. W ramach inwestycji zostanie wykonane również ogrodzenie boiska z siatki o wysokości 4 m o rozstawie słupków co 2,5 m oraz piłkochwyty o wysokości 6 m. Ogrodzenie będzie wyposażone w bramę o wymiarach 3x3,1 m oraz furtkę 1x2,1 m. Ponadto do boiska będzie przylegał chodnik wykonany z kostki brukowej o szerokości 1,5 m zlokalizowany przy dłuższym z boków boiska/ogrodzenia. 2. Zakres robót W ramach prowadzonej inwestycji wykonane zostaną następujące prace: - roboty pomiarowe, - usunięcie warstwy urodzajnej, - roboty ziemne wraz z transportem urobku, - mechaniczne profilowanie i zagęszczanie podłoża, - ułożenie warstwy wzmacniającej grunt z geowłókniny, - ułożenie i zagęszczenie warstwy odsączającej z piasku lub pospółki, - podbudowa z kruszywa łamanego frakcji 0/31,5 mm, - podbudowa z kruszywa łamanego frakcji 0/4 mm, - obrzeża betonowe 30x8 cm, - nawierzchnia boiska wykonana ze sztucznej trawy o wysokości max. 20 mm, - dostawa wraz z montażem kompletnego wyposażenia sportowego do piłki nożnej, koszykówki, siatkówki i tenisa ziemnego, - obrzeża betonowe na podsypce piaskowej 20x6 cm, - podbudowa betonowa o Rm=1,5 MPa, - nawierzchnia z kostki brukowej betonowej 6 cm, - ogrodzenie o wys. 4 m z siatki plecionej, - piłkochwyty o wys. 6 m, - brama z furtką, - ławki, - wykonanie trawników.

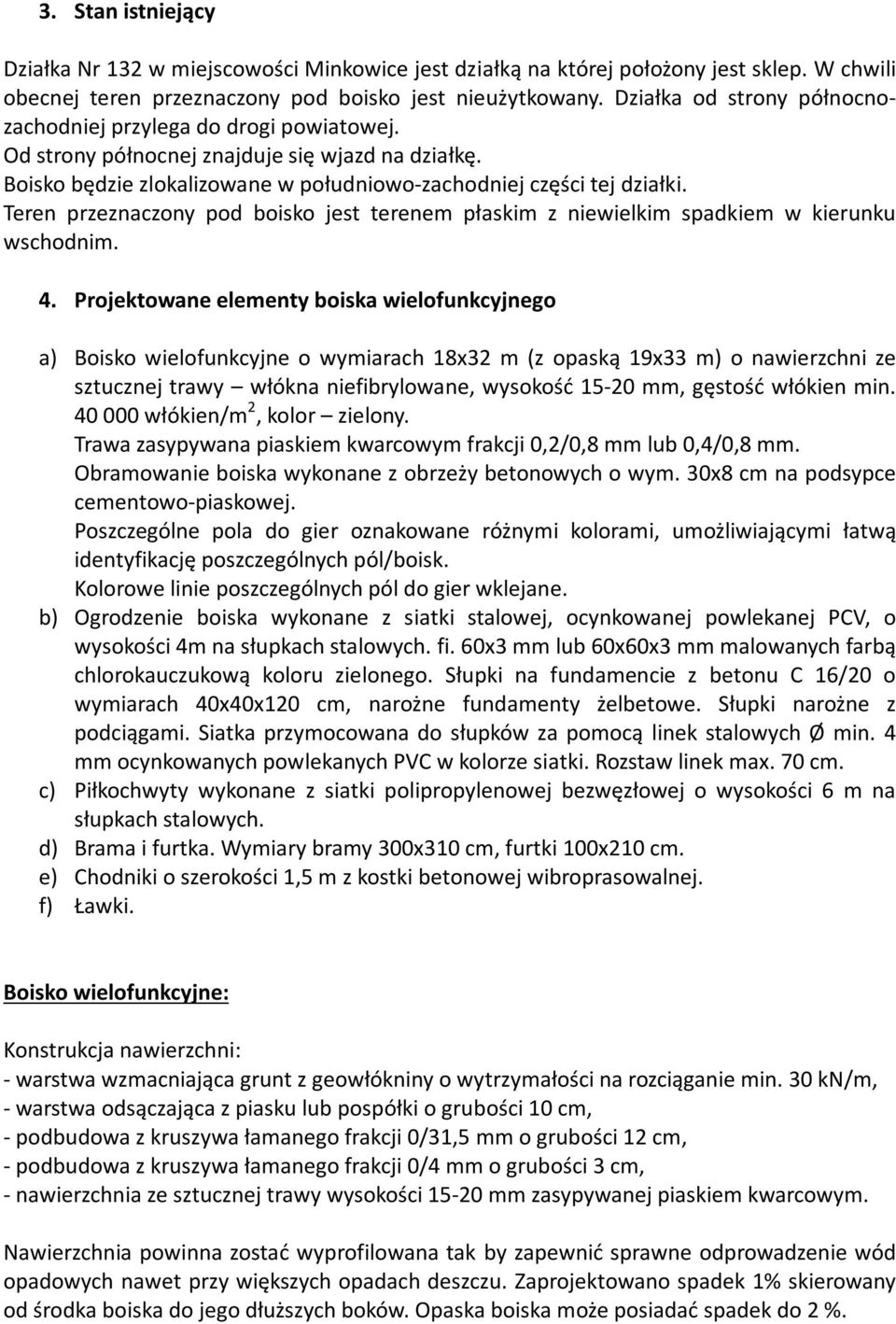

4 3. Stan istniejący Działka Nr 132 w miejscowości Minkowice jest działką na której położony jest sklep. W chwili obecnej teren przeznaczony pod boisko jest nieużytkowany. Działka od strony północnozachodniej przylega do drogi powiatowej. Od strony północnej znajduje się wjazd na działkę. Boisko będzie zlokalizowane w południowo-zachodniej części tej działki. Teren przeznaczony pod boisko jest terenem płaskim z niewielkim spadkiem w kierunku wschodnim. 4. Projektowane elementy boiska wielofunkcyjnego a) Boisko wielofunkcyjne o wymiarach 18x32 m (z opaską 19x33 m) o nawierzchni ze sztucznej trawy włókna niefibrylowane, wysokość mm, gęstość włókien min włókien/m 2, kolor zielony. Trawa zasypywana piaskiem kwarcowym frakcji 0,2/0,8 mm lub 0,4/0,8 mm. Obramowanie boiska wykonane z obrzeży betonowych o wym. 30x8 cm na podsypce cementowo-piaskowej. Poszczególne pola do gier oznakowane różnymi kolorami, umożliwiającymi łatwą identyfikację poszczególnych pól/boisk. Kolorowe linie poszczególnych pól do gier wklejane. b) Ogrodzenie boiska wykonane z siatki stalowej, ocynkowanej powlekanej PCV, o wysokości 4m na słupkach stalowych. fi. 60x3 mm lub 60x60x3 mm malowanych farbą chlorokauczukową koloru zielonego. Słupki na fundamencie z betonu C 16/20 o wymiarach 40x40x120 cm, narożne fundamenty żelbetowe. Słupki narożne z podciągami. Siatka przymocowana do słupków za pomocą linek stalowych Ø min. 4 mm ocynkowanych powlekanych PVC w kolorze siatki. Rozstaw linek max. 70 cm. c) Piłkochwyty wykonane z siatki polipropylenowej bezwęzłowej o wysokości 6 m na słupkach stalowych. d) Brama i furtka. Wymiary bramy 300x310 cm, furtki 100x210 cm. e) Chodniki o szerokości 1,5 m z kostki betonowej wibroprasowalnej. f) Ławki. Boisko wielofunkcyjne: Konstrukcja nawierzchni: - warstwa wzmacniająca grunt z geowłókniny o wytrzymałości na rozciąganie min. 30 kn/m, - warstwa odsączająca z piasku lub pospółki o grubości 10 cm, - podbudowa z kruszywa łamanego frakcji 0/31,5 mm o grubości 12 cm, - podbudowa z kruszywa łamanego frakcji 0/4 mm o grubości 3 cm, - nawierzchnia ze sztucznej trawy wysokości mm zasypywanej piaskiem kwarcowym. Nawierzchnia powinna zostać wyprofilowana tak by zapewnić sprawne odprowadzenie wód opadowych nawet przy większych opadach deszczu. Zaprojektowano spadek 1% skierowany od środka boiska do jego dłuższych boków. Opaska boiska może posiadać spadek do 2 %.

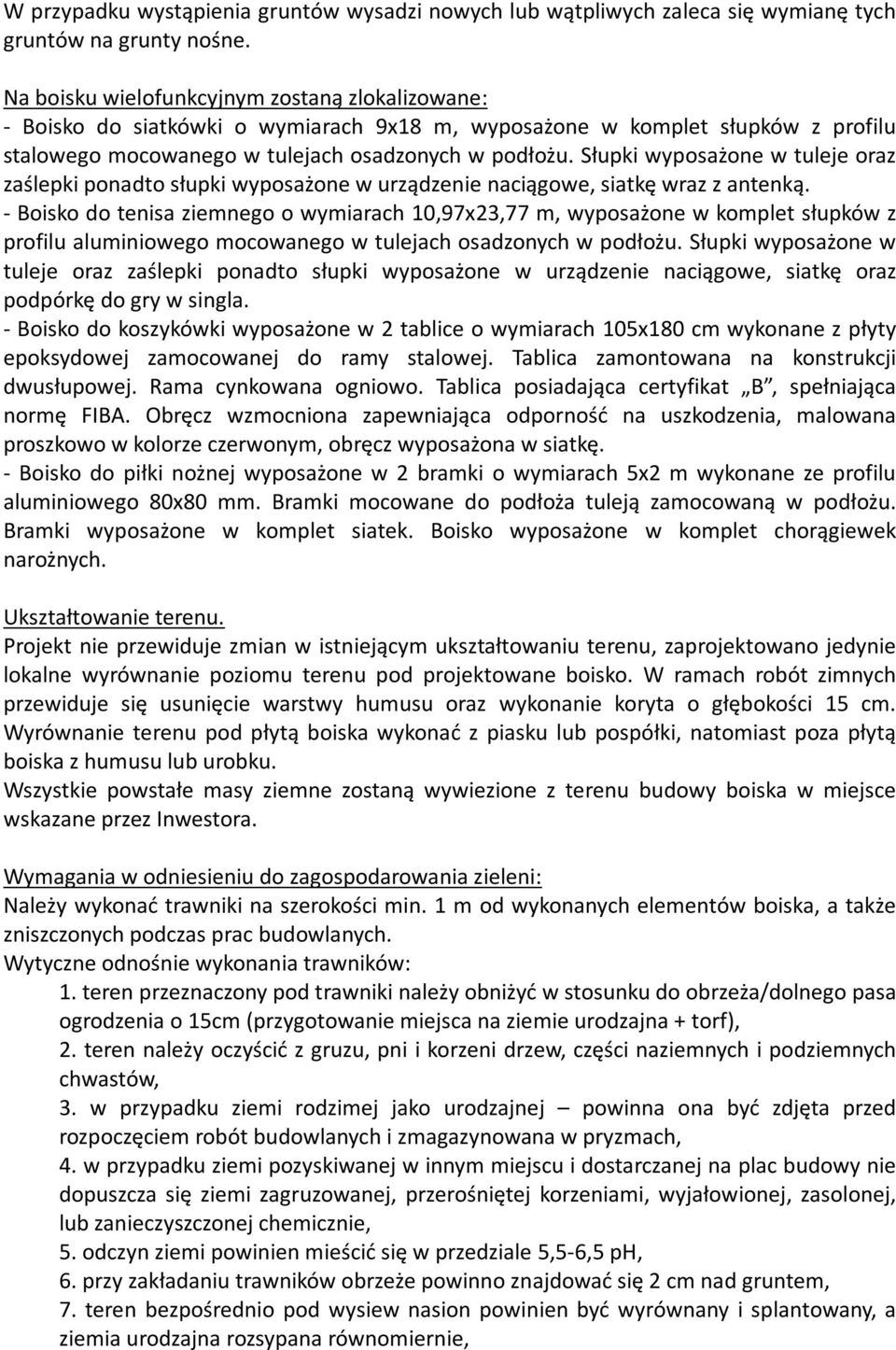

5 W przypadku wystąpienia gruntów wysadzi nowych lub wątpliwych zaleca się wymianę tych gruntów na grunty nośne. Na boisku wielofunkcyjnym zostaną zlokalizowane: - Boisko do siatkówki o wymiarach 9x18 m, wyposażone w komplet słupków z profilu stalowego mocowanego w tulejach osadzonych w podłożu. Słupki wyposażone w tuleje oraz zaślepki ponadto słupki wyposażone w urządzenie naciągowe, siatkę wraz z antenką. - Boisko do tenisa ziemnego o wymiarach 10,97x23,77 m, wyposażone w komplet słupków z profilu aluminiowego mocowanego w tulejach osadzonych w podłożu. Słupki wyposażone w tuleje oraz zaślepki ponadto słupki wyposażone w urządzenie naciągowe, siatkę oraz podpórkę do gry w singla. - Boisko do koszykówki wyposażone w 2 tablice o wymiarach 105x180 cm wykonane z płyty epoksydowej zamocowanej do ramy stalowej. Tablica zamontowana na konstrukcji dwusłupowej. Rama cynkowana ogniowo. Tablica posiadająca certyfikat B, spełniająca normę FIBA. Obręcz wzmocniona zapewniająca odporność na uszkodzenia, malowana proszkowo w kolorze czerwonym, obręcz wyposażona w siatkę. - Boisko do piłki nożnej wyposażone w 2 bramki o wymiarach 5x2 m wykonane ze profilu aluminiowego 80x80 mm. Bramki mocowane do podłoża tuleją zamocowaną w podłożu. Bramki wyposażone w komplet siatek. Boisko wyposażone w komplet chorągiewek narożnych. Ukształtowanie terenu. Projekt nie przewiduje zmian w istniejącym ukształtowaniu terenu, zaprojektowano jedynie lokalne wyrównanie poziomu terenu pod projektowane boisko. W ramach robót zimnych przewiduje się usunięcie warstwy humusu oraz wykonanie koryta o głębokości 15 cm. Wyrównanie terenu pod płytą boiska wykonać z piasku lub pospółki, natomiast poza płytą boiska z humusu lub urobku. Wszystkie powstałe masy ziemne zostaną wywiezione z terenu budowy boiska w miejsce wskazane przez Inwestora. Wymagania w odniesieniu do zagospodarowania zieleni: Należy wykonać trawniki na szerokości min. 1 m od wykonanych elementów boiska, a także zniszczonych podczas prac budowlanych. Wytyczne odnośnie wykonania trawników: 1. teren przeznaczony pod trawniki należy obniżyć w stosunku do obrzeża/dolnego pasa ogrodzenia o 15cm (przygotowanie miejsca na ziemie urodzajna + torf), 2. teren należy oczyścić z gruzu, pni i korzeni drzew, części naziemnych i podziemnych chwastów, 3. w przypadku ziemi rodzimej jako urodzajnej powinna ona być zdjęta przed rozpoczęciem robót budowlanych i zmagazynowana w pryzmach, 4. w przypadku ziemi pozyskiwanej w innym miejscu i dostarczanej na plac budowy nie dopuszcza się ziemi zagruzowanej, przerośniętej korzeniami, wyjałowionej, zasolonej, lub zanieczyszczonej chemicznie, 5. odczyn ziemi powinien mieścić się w przedziale 5,5-6,5 ph, 6. przy zakładaniu trawników obrzeże powinno znajdować się 2 cm nad gruntem, 7. teren bezpośrednio pod wysiew nasion powinien być wyrównany i splantowany, a ziemia urodzajna rozsypana równomiernie,

6 8. przed i po siewie nasion ziemię należy zawałować, 9. na terenie płaskim ilość nasion na 100m2 powinna wynosić 1-4kg, na skarpach 4kg, 10. gotowa mieszanka traw powinna być dostosowana do warunków panujących w danym środowisku odmiany mieszanek dywanowych. Ogrodzenie boiska Ogrodzenie boiska wykonane z siatki stalowej, ocynkowanej powlekanej PCV, oczko 6x6 cm. Grubość drutu min. 2,5/3,6 mm. Siatka o wysokości 4m na słupkach stalowych fi. 60x3 mm lub 60x60x3 mm malowanych farbą chlorokauczukową koloru zielonego. Słupki na fundamencie z betonu C 16/20 o wymiarach 40x40x120 cm, narożne fundamenty żelbetowe. Słupki narożne z podciągami. Siatka przymocowana do słupków za pomocą linek stalowych Ø min. 4 mm ocynkowanych powlekanych PVC w kolorze siatki. Rozstaw linek max. 70 cm. Ogrodzenie musi spełniać wymogi odnośnie bezpieczeństwa użytkowników. Fundamenty pod słupy narożne i bramowe o głębokości 1,2 m zbrojone prętami 6 x Ø 10 mm ze stali 34GS, strzemiona spiralne z pręta Ø 4,5 mm ze stali St0S-b. Piłkochwyty Piłkochwyty wykonane z siatki polipropylenowej bezwęzłowej, oczko 8x8 cm, grubość sploty 5 mm, kolor siatki zielony. Piłkochwyty o wysokości 6 m na słupkach stalowych Ø 80x3 mm lub 80x80x3 mm malowanych farbą chlorokauczukową. Słupki na fundamencie z betonu C 16/20 o wymiarach 40x40x150 cm, narożne fundamenty żelbetowe. Słupki narożne z podciągami. Fundamenty o głębokości 1,5 m zbrojone prętami 6 x Ø 10 mm ze stali 34GS, strzemiona spiralne z pręta Ø 4,5 mm ze stali St0S-b. Brama i furtka Brama i furtka wykonane z profilów takich jak ogrodzenie boiska. Wymiary bramy 300x310 cm, furtki 100x210 cm. Brama dwuskrzydłowa wyposażona w zamknięcie w postaci kłódki oraz zasuwę pionową na jednym ze skrzydeł. Furtka wyposażona w zamek z atestem. Wypełnienie bramy i furtki z siatki takiej jak ogrodzenie. Brama i furtka osadzona na słupkach stalowych na fundamencie żelbetowym z betonu C 16/20 o wymiarach 40x40x120 cm. Fundamenty o głębokości 1,2 m zbrojone prętami 6 x Ø 10 mm ze stali 34GS, strzemiona spiralne z pręta Ø 4,5 mm ze stali St0S-b. Chodnik Chodniki o szerokości 1,5 m z kostki betonowej wibroprasowalnej o grubości 6 cm na podsypce cementowo-piaskowej 4 cm na podbudowie z gruntu stabilizowanego cementem Rm=1,5 MPa o grubości 15 cm. Chodnik obramowany obrzeżami betonowymi 20x6 cm. Chodnik przyległy do dłuższej części boiska. Ławki Ławki w ilości 4 szt.. Wykonane ze profili stalowych, siedziska z drewna świerkowego impregnowanego, dwukrotnie malowanego. Trwale związane z podłożem za pomocą betonowych fundamentów. Długość ławki 175cm. (±5 cm) Szerokość ławki 40cm. (±5 cm) Wysokość całkowita 45cm. (±5 cm)

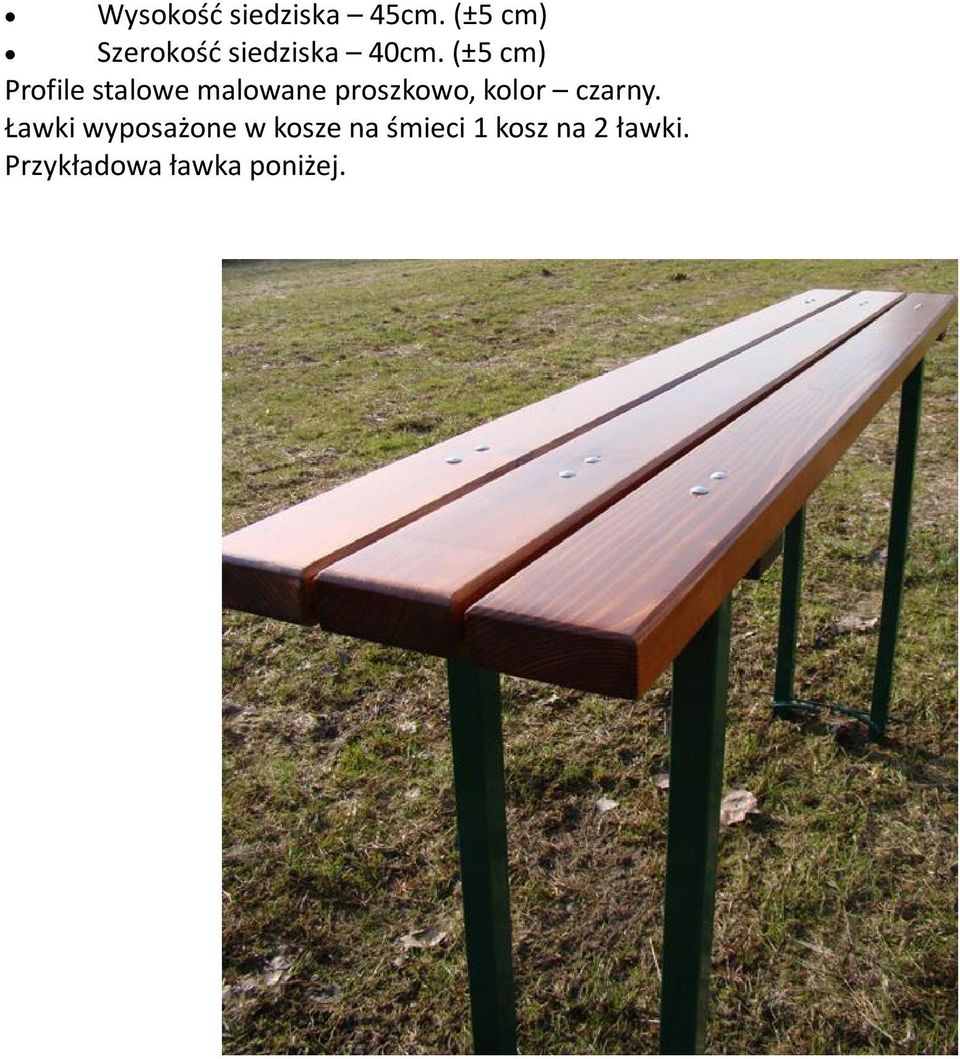

7 Wysokość siedziska 45cm. (±5 cm) Szerokość siedziska 40cm. (±5 cm) Profile stalowe malowane proszkowo, kolor czarny. Ławki wyposażone w kosze na śmieci 1 kosz na 2 ławki. Przykładowa ławka poniżej.
