Przedmiar robót. Data opracowania:

Transkrypt

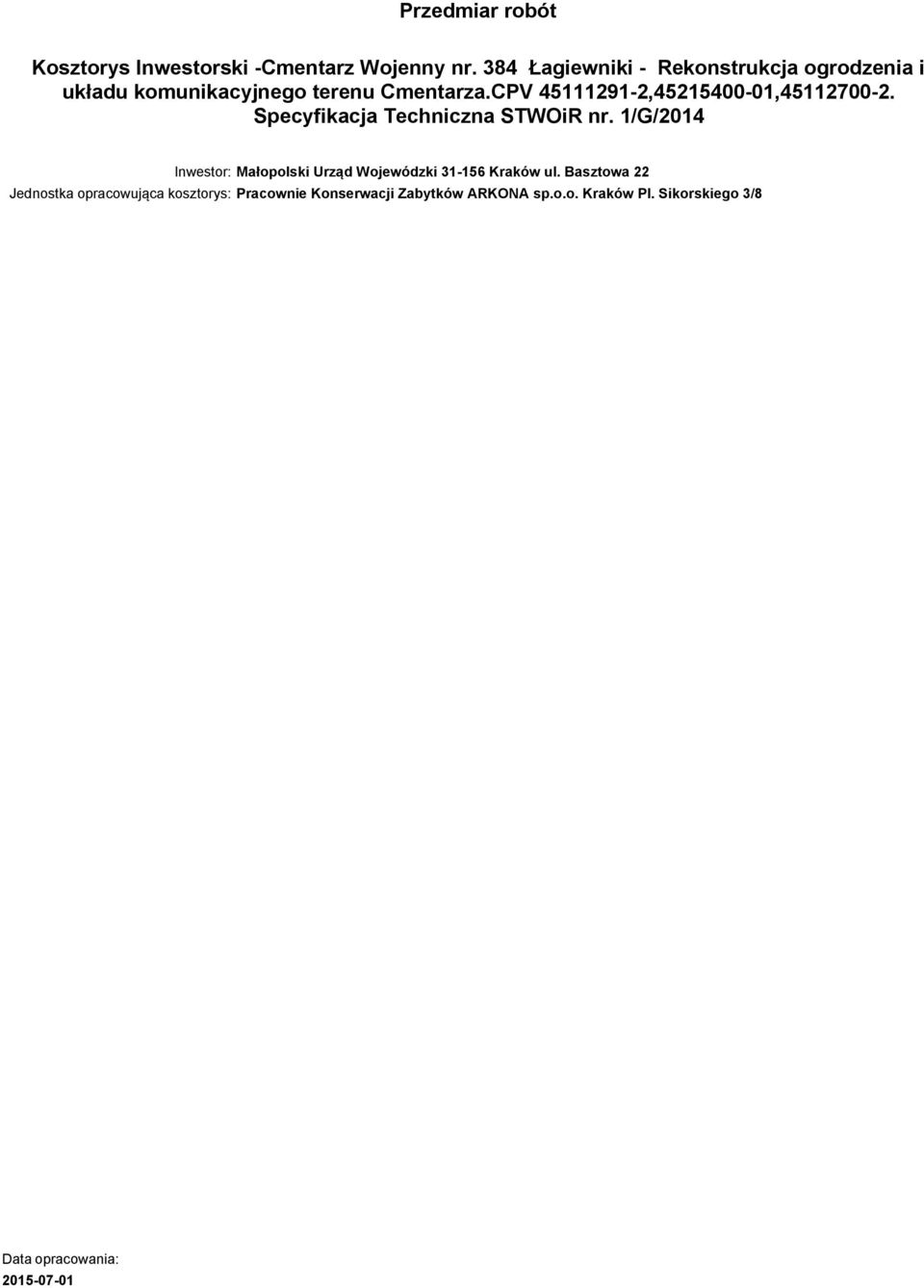

1 Przedmiar robót układu komunikacyjnego terenu Cmentarza.CPV , , Specyfikacja Techniczna STWOiR nr. 1/G/2014 Inwestor: Małopolski Urząd Wojewódzki Kraków ul. Basztowa 22 Jednostka opracowująca kosztorys: Pracownie Konserwacji Zabytków ARKONA sp.o.o. Kraków Pl. Sikorskiego 3/8 Data opracowania:

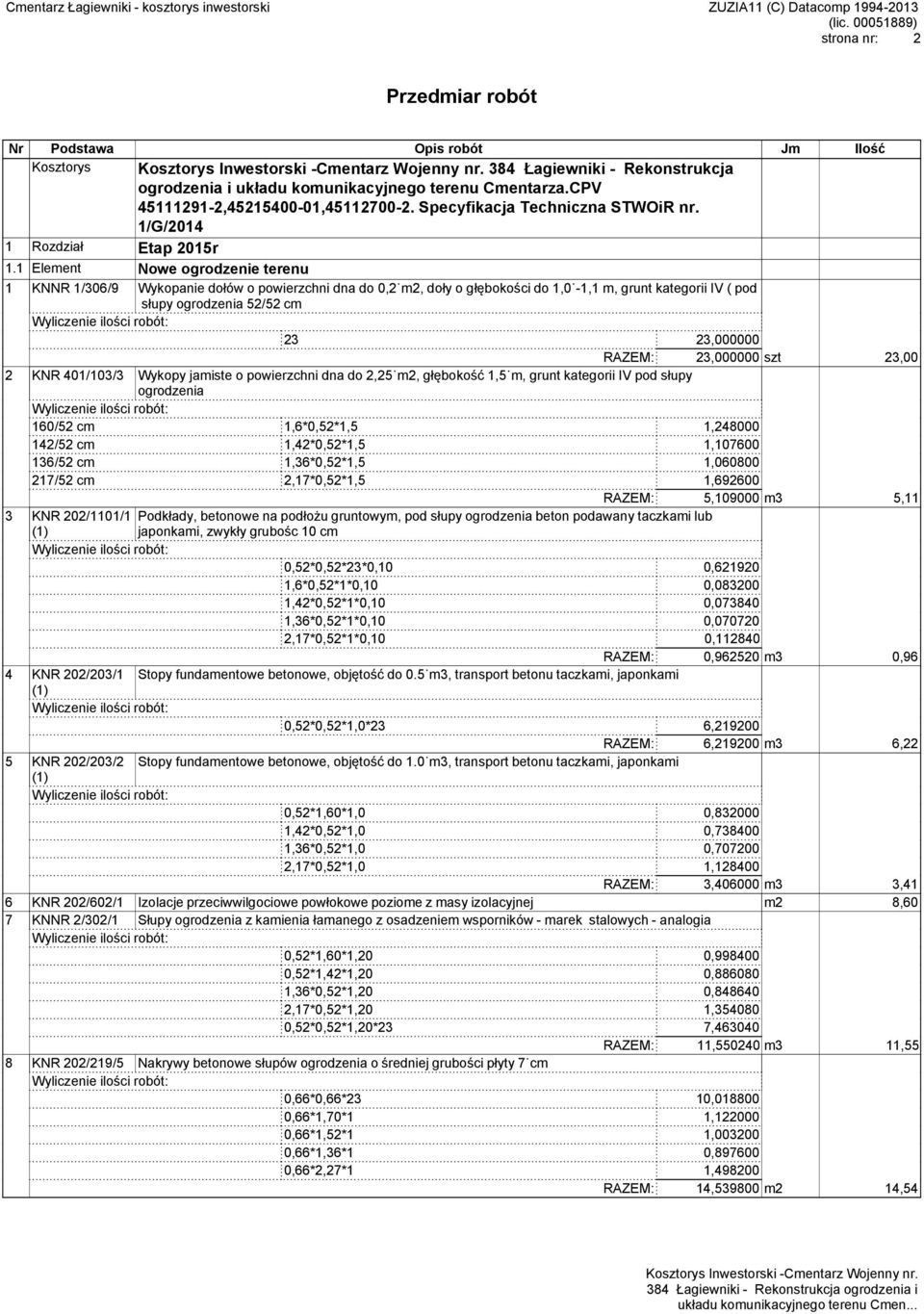

2 strona nr: 2 Przedmiar robót Kosztorys 384 Łagiewniki - Rekonstrukcja ogrodzenia i układu komunikacyjnego terenu Cmentarza.CPV , , Specyfikacja Techniczna STWOiR nr. 1/G/ Rozdział Etap 2015r 1.1 Element Nowe ogrodzenie terenu 1 KNNR 1/306/9 Wykopanie dołów o powierzchni dna do 0,2 m2, doły o głębokości do 1,0-1,1 m, grunt kategorii IV ( pod słupy ogrodzenia 52/52 cm 23 23, RAZEM: 23, szt 23,00 2 KNR 401/103/3 Wykopy jamiste o powierzchni dna do 2,25 m2, głębokość 1,5 m, grunt kategorii IV pod słupy ogrodzenia 160/52 cm 1,6*0,52*1,5 1, /52 cm 1,42*0,52*1,5 1, /52 cm 1,36*0,52*1,5 1, /52 cm 2,17*0,52*1,5 1, RAZEM: 5, m3 5,11 3 KNR 202/1101/1 Podkłady, betonowe na podłożu gruntowym, pod słupy ogrodzenia beton podawany taczkami lub japonkami, zwykły grubośc 10 cm 0,52*0,52*23*0,10 0, ,6*0,52*1*0,10 0, ,42*0,52*1*0,10 0, ,36*0,52*1*0,10 0, ,17*0,52*1*0,10 0, RAZEM: 0, m3 0,96 4 KNR 202/203/1 Stopy fundamentowe betonowe, objętość do 0.5 m3, transport betonu taczkami, japonkami 0,52*0,52*1,0*23 6, RAZEM: 6, m3 6,22 5 KNR 202/203/2 Stopy fundamentowe betonowe, objętość do 1.0 m3, transport betonu taczkami, japonkami 0,52*1,60*1,0 0, ,42*0,52*1,0 0, ,36*0,52*1,0 0, ,17*0,52*1,0 1, RAZEM: 3, m3 3,41 6 KNR 202/602/1 Izolacje przeciwwilgociowe powłokowe poziome z masy izolacyjnej m2 8,60 7 KNNR 2/302/1 Słupy ogrodzenia z kamienia łamanego z osadzeniem wsporników - marek stalowych - analogia 0,52*1,60*1,20 0, ,52*1,42*1,20 0, ,36*0,52*1,20 0, ,17*0,52*1,20 1, ,52*0,52*1,20*23 7, RAZEM: 11, m3 11,55 8 KNR 202/219/5 Nakrywy betonowe słupów ogrodzenia o średniej grubości płyty 7 cm 0,66*0,66*23 10, ,66*1,70*1 1, ,66*1,52*1 1, ,66*1,36*1 0, ,66*2,27*1 1, RAZEM: 14, m2 14,54

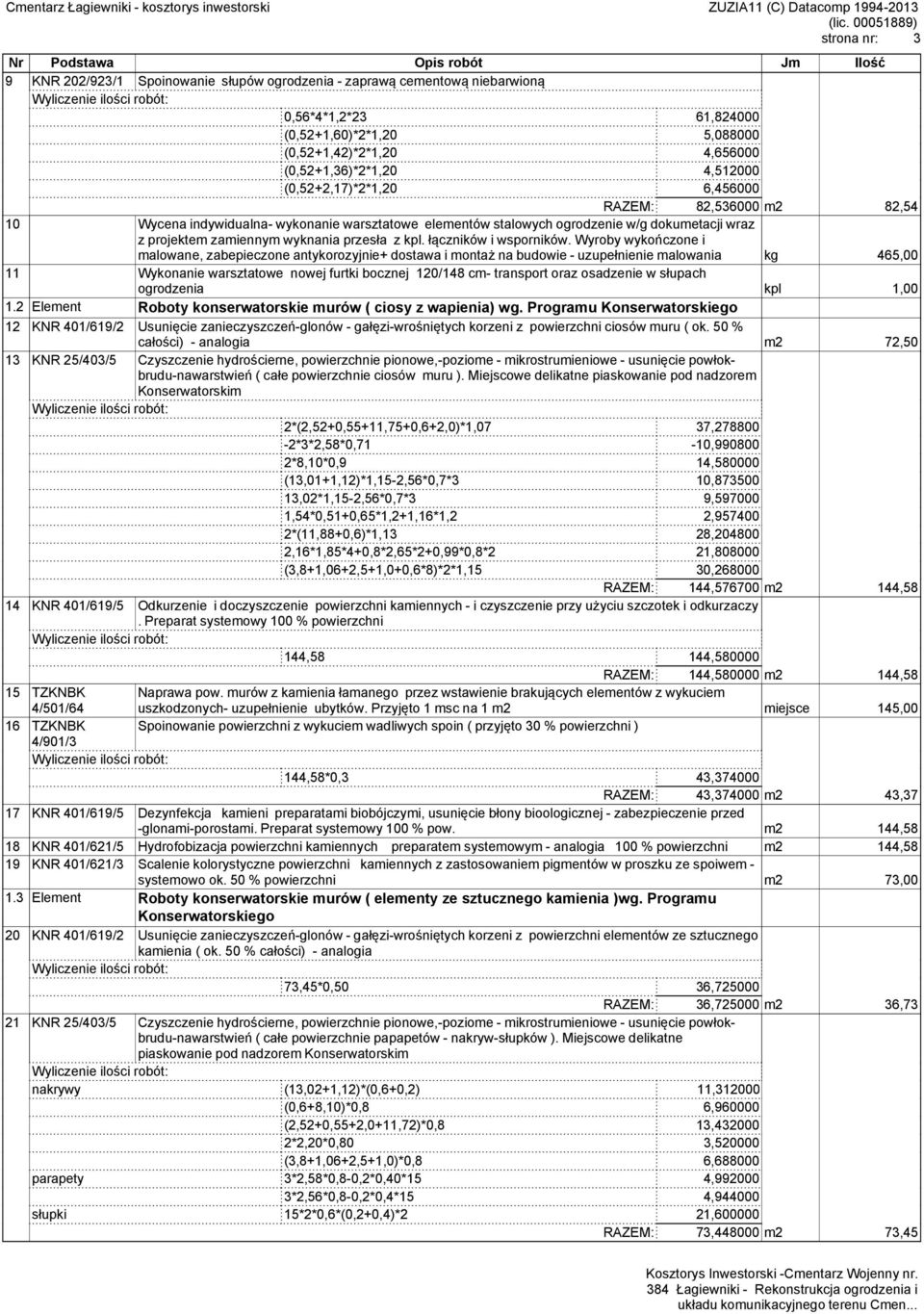

3 strona nr: 3 9 KNR 202/923/1 Spoinowanie słupów ogrodzenia - zaprawą cementową niebarwioną 0,56*4*1,2*23 61, (0,52+1,60)*2*1,20 5, (0,52+1,42)*2*1,20 4, (0,52+1,36)*2*1,20 4, (0,52+2,17)*2*1,20 6, RAZEM: 82, m2 82,54 10 Wycena indywidualna- wykonanie warsztatowe elementów stalowych ogrodzenie w/g dokumetacji wraz z projektem zamiennym wyknania przesła z kpl. łączników i wsporników. Wyroby wykończone i malowane, zabepieczone antykorozyjnie+ dostawa i montaż na budowie - uzupełnienie malowania kg 465,00 11 Wykonanie warsztatowe nowej furtki bocznej 120/148 cm- transport oraz osadzenie w słupach ogrodzenia kpl 1, Element Roboty konserwatorskie murów ( ciosy z wapienia) wg. Programu Konserwatorskiego 12 KNR 401/619/2 Usunięcie zanieczyszczeń-glonów - gałęzi-wrośniętych korzeni z powierzchni ciosów muru ( ok. 50 % całości) - analogia m2 72,50 13 KNR 25/403/5 Czyszczenie hydrościerne, powierzchnie pionowe,-poziome - mikrostrumieniowe - usunięcie powłokbrudu-nawarstwień ( całe powierzchnie ciosów muru ). Miejscowe delikatne piaskowanie pod nadzorem Konserwatorskim 2*(2,52+0,55+11,75+0,6+2,0)*1,07 37, *3*2,58*0,71-10, *8,10*0,9 14, (13,01+1,12)*1,15-2,56*0,7*3 10, ,02*1,15-2,56*0,7*3 9, ,54*0,51+0,65*1,2+1,16*1,2 2, *(11,88+0,6)*1,13 28, ,16*1,85*4+0,8*2,65*2+0,99*0,8*2 21, (3,8+1,06+2,5+1,0+0,6*8)*2*1,15 30, RAZEM: 144, m2 144,58 14 KNR 401/619/5 Odkurzenie i doczyszczenie powierzchni kamiennych - i czyszczenie przy użyciu szczotek i odkurzaczy. Preparat systemowy 100 % powierzchni 144,58 144, RAZEM: 144, m2 144,58 15 TZKNBK Naprawa pow. murów z kamienia łamanego przez wstawienie brakujących elementów z wykuciem 4/501/64 uszkodzonych- uzupełnienie ubytków. Przyjęto 1 msc na 1 m2 miejsce 145,00 16 TZKNBK Spoinowanie powierzchni z wykuciem wadliwych spoin ( przyjęto 30 % powierzchni ) 4/901/3 144,58*0,3 43, RAZEM: 43, m2 43,37 17 KNR 401/619/5 Dezynfekcja kamieni preparatami biobójczymi, usunięcie błony bioologicznej - zabezpieczenie przed -glonami-porostami. Preparat systemowy 100 % pow. m2 144,58 18 KNR 401/621/5 Hydrofobizacja powierzchni kamiennych preparatem systemowym - analogia 100 % powierzchni m2 144,58 19 KNR 401/621/3 Scalenie kolorystyczne powierzchni kamiennych z zastosowaniem pigmentów w proszku ze spoiwem - systemowo ok. 50 % powierzchni m2 73, Element Roboty konserwatorskie murów ( elementy ze sztucznego kamienia )wg. Programu Konserwatorskiego 20 KNR 401/619/2 Usunięcie zanieczyszczeń-glonów - gałęzi-wrośniętych korzeni z powierzchni elementów ze sztucznego kamienia ( ok. 50 % całości) - analogia 73,45*0,50 36, RAZEM: 36, m2 36,73 21 KNR 25/403/5 Czyszczenie hydrościerne, powierzchnie pionowe,-poziome - mikrostrumieniowe - usunięcie powłokbrudu-nawarstwień ( całe powierzchnie papapetów - nakryw-słupków ). Miejscowe delikatne piaskowanie pod nadzorem Konserwatorskim nakrywy (13,02+1,12)*(0,6+0,2) 11, (0,6+8,10)*0,8 6, (2,52+0,55+2,0+11,72)*0,8 13, *2,20*0,80 3, (3,8+1,06+2,5+1,0)*0,8 6, parapety 3*2,58*0,8-0,2*0,40*15 4, *2,56*0,8-0,2*0,4*15 4, słupki 15*2*0,6*(0,2+0,4)*2 21, RAZEM: 73, m2 73,45

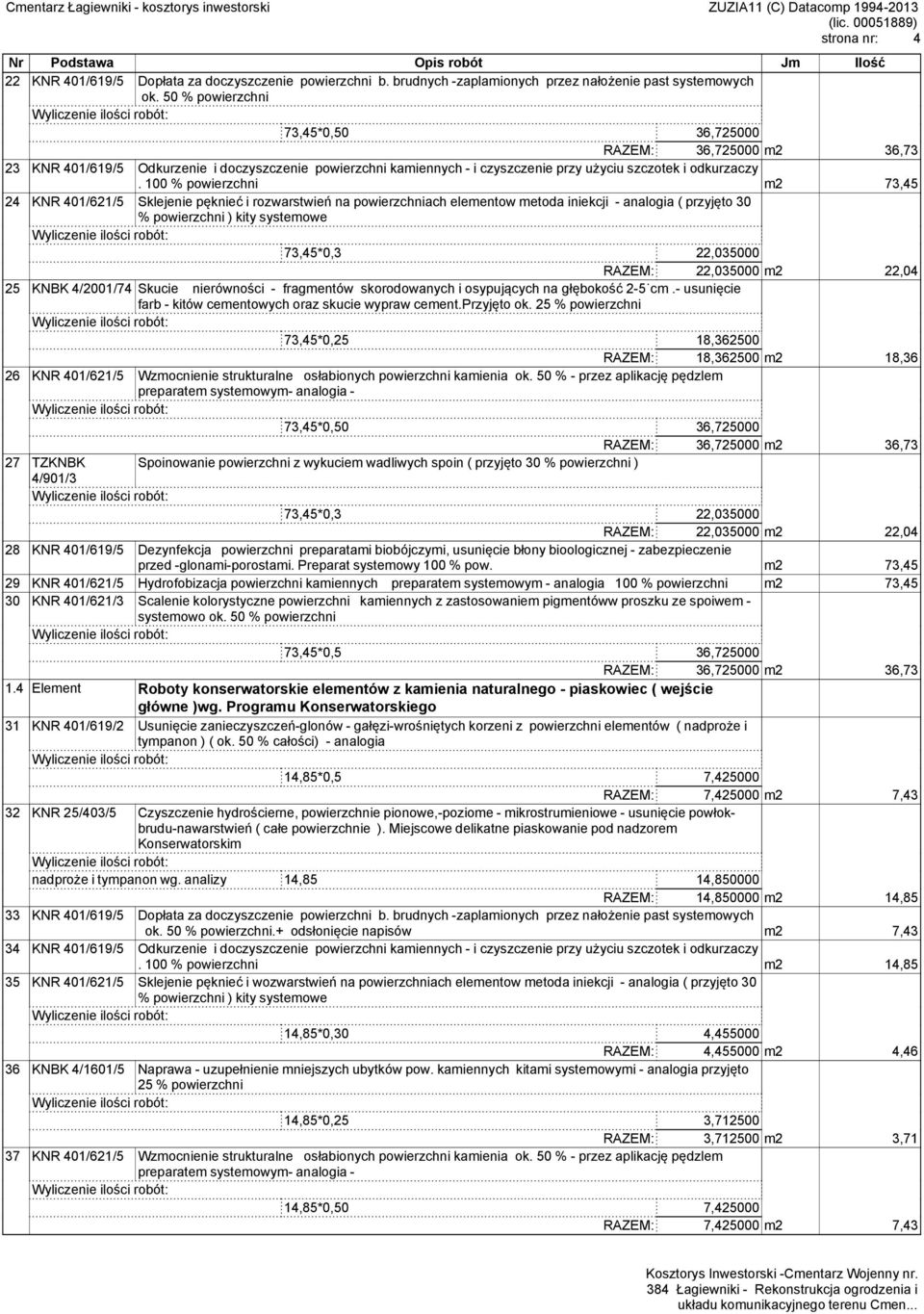

4 strona nr: 4 22 KNR 401/619/5 Dopłata za doczyszczenie powierzchni b. brudnych -zaplamionych przez nałożenie past systemowych ok. 50 % powierzchni 73,45*0,50 36, RAZEM: 36, m2 36,73 23 KNR 401/619/5 Odkurzenie i doczyszczenie powierzchni kamiennych - i czyszczenie przy użyciu szczotek i odkurzaczy. 100 % powierzchni m2 73,45 24 KNR 401/621/5 Sklejenie pęknieć i rozwarstwień na powierzchniach elementow metoda iniekcji - analogia ( przyjęto 30 % powierzchni ) kity systemowe 73,45*0,3 22, RAZEM: 22, m2 22,04 25 KNBK 4/2001/74 Skucie nierówności - fragmentów skorodowanych i osypujących na głębokość 2-5 cm.- usunięcie farb - kitów cementowych oraz skucie wypraw cement.przyjęto ok. 25 % powierzchni 73,45*0,25 18, RAZEM: 18, m2 18,36 26 KNR 401/621/5 Wzmocnienie strukturalne osłabionych powierzchni kamienia ok. 50 % - przez aplikację pędzlem preparatem systemowym- analogia - 73,45*0,50 36, RAZEM: 36, m2 36,73 27 TZKNBK Spoinowanie powierzchni z wykuciem wadliwych spoin ( przyjęto 30 % powierzchni ) 4/901/3 73,45*0,3 22, RAZEM: 22, m2 22,04 28 KNR 401/619/5 Dezynfekcja powierzchni preparatami biobójczymi, usunięcie błony bioologicznej - zabezpieczenie przed -glonami-porostami. Preparat systemowy 100 % pow. m2 73,45 29 KNR 401/621/5 Hydrofobizacja powierzchni kamiennych preparatem systemowym - analogia 100 % powierzchni m2 73,45 30 KNR 401/621/3 Scalenie kolorystyczne powierzchni kamiennych z zastosowaniem pigmentóww proszku ze spoiwem - systemowo ok. 50 % powierzchni 73,45*0,5 36, RAZEM: 36, m2 36, Element Roboty konserwatorskie elementów z kamienia naturalnego - piaskowiec ( wejście główne )wg. Programu Konserwatorskiego 31 KNR 401/619/2 Usunięcie zanieczyszczeń-glonów - gałęzi-wrośniętych korzeni z powierzchni elementów ( nadproże i tympanon ) ( ok. 50 % całości) - analogia 14,85*0,5 7, RAZEM: 7, m2 7,43 32 KNR 25/403/5 Czyszczenie hydrościerne, powierzchnie pionowe,-poziome - mikrostrumieniowe - usunięcie powłokbrudu-nawarstwień ( całe powierzchnie ). Miejscowe delikatne piaskowanie pod nadzorem Konserwatorskim nadproże i tympanon wg. analizy 14,85 14, RAZEM: 14, m2 14,85 33 KNR 401/619/5 Dopłata za doczyszczenie powierzchni b. brudnych -zaplamionych przez nałożenie past systemowych ok. 50 % powierzchni.+ odsłonięcie napisów m2 7,43 34 KNR 401/619/5 Odkurzenie i doczyszczenie powierzchni kamiennych - i czyszczenie przy użyciu szczotek i odkurzaczy. 100 % powierzchni m2 14,85 35 KNR 401/621/5 Sklejenie pęknieć i wozwarstwień na powierzchniach elementow metoda iniekcji - analogia ( przyjęto 30 % powierzchni ) kity systemowe 14,85*0,30 4, RAZEM: 4, m2 4,46 36 KNBK 4/1601/5 Naprawa - uzupełnienie mniejszych ubytków pow. kamiennych kitami systemowymi - analogia przyjęto 25 % powierzchni 14,85*0,25 3, RAZEM: 3, m2 3,71 37 KNR 401/621/5 Wzmocnienie strukturalne osłabionych powierzchni kamienia ok. 50 % - przez aplikację pędzlem preparatem systemowym- analogia - 14,85*0,50 7, RAZEM: 7, m2 7,43

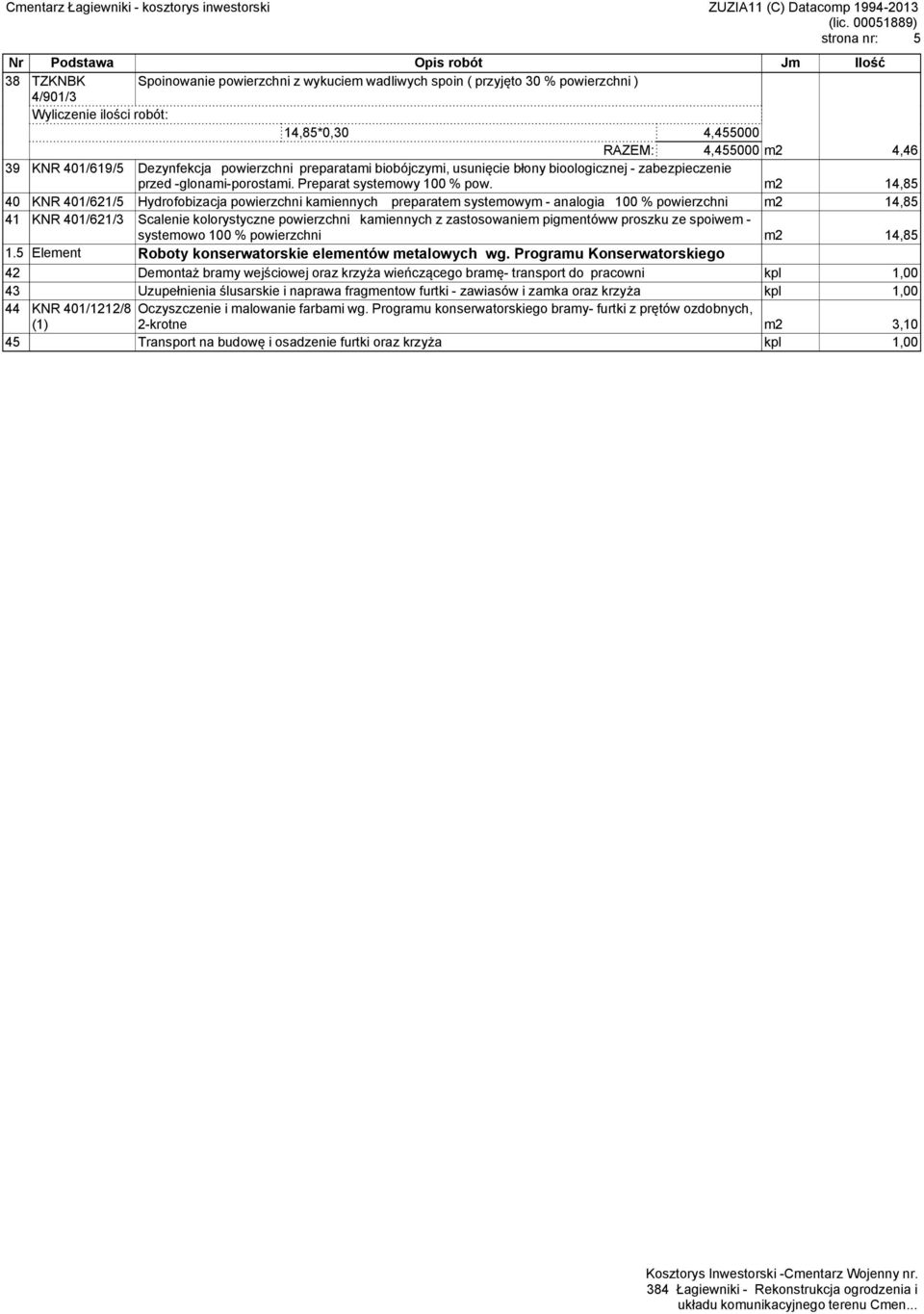

5 strona nr: 5 38 TZKNBK Spoinowanie powierzchni z wykuciem wadliwych spoin ( przyjęto 30 % powierzchni ) 4/901/3 14,85*0,30 4, RAZEM: 4, m2 4,46 39 KNR 401/619/5 Dezynfekcja powierzchni preparatami biobójczymi, usunięcie błony bioologicznej - zabezpieczenie przed -glonami-porostami. Preparat systemowy 100 % pow. m2 14,85 40 KNR 401/621/5 Hydrofobizacja powierzchni kamiennych preparatem systemowym - analogia 100 % powierzchni m2 14,85 41 KNR 401/621/3 Scalenie kolorystyczne powierzchni kamiennych z zastosowaniem pigmentóww proszku ze spoiwem - systemowo 100 % powierzchni m2 14, Element Roboty konserwatorskie elementów metalowych wg. Programu Konserwatorskiego 42 Demontaż bramy wejściowej oraz krzyża wieńczącego bramę- transport do pracowni kpl 1,00 43 Uzupełnienia ślusarskie i naprawa fragmentow furtki - zawiasów i zamka oraz krzyża kpl 1,00 44 KNR 401/1212/8 Oczyszczenie i malowanie farbami wg. Programu konserwatorskiego bramy- furtki z prętów ozdobnych, 2-krotne m2 3,10 45 Transport na budowę i osadzenie furtki oraz krzyża kpl 1,00

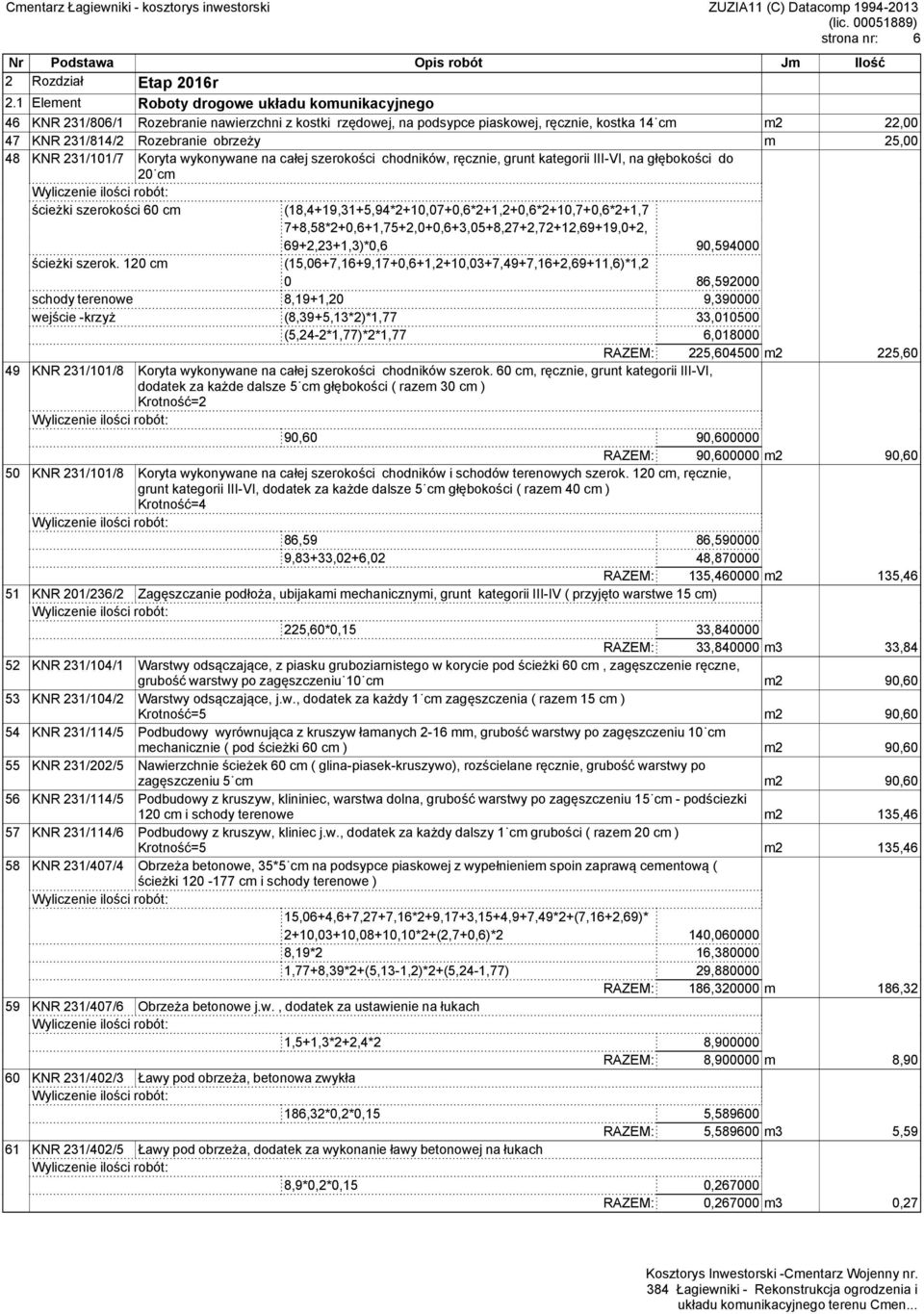

6 strona nr: 6 2 Rozdział Etap 2016r 2.1 Element Roboty drogowe układu komunikacyjnego 46 KNR 231/806/1 Rozebranie nawierzchni z kostki rzędowej, na podsypce piaskowej, ręcznie, kostka 14 cm m2 22,00 47 KNR 231/814/2 Rozebranie obrzeży m 25,00 48 KNR 231/101/7 Koryta wykonywane na całej szerokości chodników, ręcznie, grunt kategorii III-VI, na głębokości do 20 cm ścieżki szerokości 60 cm (18,4+19,31+5,94*2+10,07+0,6*2+1,2+0,6*2+10,7+0,6*2+1,7 7+8,58*2+0,6+1,75+2,0+0,6+3,05+8,27+2,72+12,69+19,0+2, 69+2,23+1,3)*0,6 90, ścieżki szerok. 120 cm (15,06+7,16+9,17+0,6+1,2+10,03+7,49+7,16+2,69+11,6)*1,2 0 86, schody terenowe 8,19+1,20 9, wejście -krzyż (8,39+5,13*2)*1,77 33, (5,24-2*1,77)*2*1,77 6, RAZEM: 225, m2 225,60 49 KNR 231/101/8 Koryta wykonywane na całej szerokości chodników szerok. 60 cm, ręcznie, grunt kategorii III-VI, dodatek za każde dalsze 5 cm głębokości ( razem 30 cm ) Krotność=2 90,60 90, RAZEM: 90, m2 90,60 50 KNR 231/101/8 Koryta wykonywane na całej szerokości chodników i schodów terenowych szerok. 120 cm, ręcznie, grunt kategorii III-VI, dodatek za każde dalsze 5 cm głębokości ( razem 40 cm ) Krotność=4 86,59 86, ,83+33,02+6,02 48, RAZEM: 135, m2 135,46 51 KNR 201/236/2 Zagęszczanie podłoża, ubijakami mechanicznymi, grunt kategorii III-IV ( przyjęto warstwe 15 cm) 225,60*0,15 33, RAZEM: 33, m3 33,84 52 KNR 231/104/1 Warstwy odsączające, z piasku gruboziarnistego w korycie pod ścieżki 60 cm, zagęszczenie ręczne, grubość warstwy po zagęszczeniu 10 cm m2 90,60 53 KNR 231/104/2 Warstwy odsączające, j.w., dodatek za każdy 1 cm zagęszczenia ( razem 15 cm ) Krotność=5 m2 90,60 54 KNR 231/114/5 Podbudowy wyrównująca z kruszyw łamanych 2-16 mm, grubość warstwy po zagęszczeniu 10 cm mechanicznie ( pod ścieżki 60 cm ) m2 90,60 55 KNR 231/202/5 Nawierzchnie ścieżek 60 cm ( glina-piasek-kruszywo), rozścielane ręcznie, grubość warstwy po zagęszczeniu 5 cm m2 90,60 56 KNR 231/114/5 Podbudowy z kruszyw, klininiec, warstwa dolna, grubość warstwy po zagęszczeniu 15 cm - podściezki 120 cm i schody terenowe m2 135,46 57 KNR 231/114/6 Podbudowy z kruszyw, kliniec j.w., dodatek za każdy dalszy 1 cm grubości ( razem 20 cm ) Krotność=5 m2 135,46 58 KNR 231/407/4 Obrzeża betonowe, 35*5 cm na podsypce piaskowej z wypełnieniem spoin zaprawą cementową ( ścieżki cm i schody terenowe ) 15,06+4,6+7,27+7,16*2+9,17+3,15+4,9+7,49*2+(7,16+2,69)* 2+10,03+10,08+10,10*2+(2,7+0,6)*2 140, ,19*2 16, ,77+8,39*2+(5,13-1,2)*2+(5,24-1,77) 29, RAZEM: 186, m 186,32 59 KNR 231/407/6 Obrzeża betonowe j.w., dodatek za ustawienie na łukach 1,5+1,3*2+2,4*2 8, RAZEM: 8, m 8,90 60 KNR 231/402/3 Ławy pod obrzeża, betonowa zwykła 186,32*0,2*0,15 5, RAZEM: 5, m3 5,59 61 KNR 231/402/5 Ławy pod obrzeża, dodatek za wykonanie ławy betonowej na łukach 8,9*0,2*0,15 0, RAZEM: 0, m3 0,27

7 strona nr: 7 62 KNR 231/309/7 Nawierzchnie ścieżek i schodów terenowych z płyt kamiennych ( dolomit łamany) grubości 6-8 cm, z wypełnieniem spoin zaprawą + podsypka cementowo-piaskowa 10 cm 86,59+9,39 95, RAZEM: 95, m2 95,98 63 KNR 221/605/3 Schody terenowe wykonywane na podbudowie z kruszywa, stopnie z plyt i bloków kamiennych R= 0,955 M= 1,000 S= 1,000 8,19*1,20*0,30 2, RAZEM: 2, m3 2,95 64 KNR 401/108/3 Wywóz samochodami skrzyniowymi, do 1 km, grunt -gruz kategorii IV z załadunkiem 22,0*0,08+25,0*0,3*0,08+90,60*0,3+135,46*0,4 83, RAZEM: 83, m3 83,72 65 KNR 401/108/4 Wywóz samochodami skrzyniowymi, ziemia-gruz, dodatek za każdy następny 1 km- razem 5 km Krotność=4 m3 83,72 66 Opłata za wysypisko ziemi-gruzu m3 83, Element Obelisk z płytą - nagrobki i obudowa nagrobka 67 Rozbiorka ogrodzenia obelisku kpl 1,00 68 KNR 401/349/4 Rozebranie obelisku kolumn z cegieł, na zaprawie cementowej + fundament m3 1,50 69 KNNR 1/306/9 Wykopanie dołów o powierzchni dna do 0,2 m2, doły o głębokości do 1,0-1,1 m, grunt kategorii IV ( pod fundament obelisku 25/25 cn gł. 110 cm ) szt 2,00 70 KNR 202/1101/1 Podkłady, betonowe na podłożu gruntowym, beton podawany taczkami lub japonkami, zwykły 10 cm 0,25*0,25*0,1*2 0, RAZEM: 0, m3 0,01 71 KNR 202/203/1 Stopy fundamentowe betonowe, objętość do 0.5 m3, transport betonu taczkami, japonkami 0,25*0,25*1,00*2 0, RAZEM: 0, m3 0,13 72 KNR 231/101/7 Koryta wykonywane na całej szerokości plyty, ręcznie, grunt kategorii III-VI, na głębokości 10 cm 1,16*1,20 1, ,0*1,20 1, RAZEM: 2, m2 2,59 73 KNR 202/1101/1 Podkłady, betonowe na podłożu gruntowym pod płytę żelbetową, beton podawany taczkami lub japonkami, zwykły 10 cm 2,59*0,10 0, RAZEM: 0, m3 0,26 74 KNR 202/205/1 Płyty fundamentowe żelbetowe grubośc 15 cm 1,20*2,70*0,15 0, RAZEM: 0, m3 0,49 75 KNR 202/290/2 Zbrojenie plyty pręty Fi 8 mm t 0,03 76 KNR 202/101/1 Trzon obelisku z cegieł na zaprawie cementowo-wapiennej- uklad profilowany 1,0*0,65*0,65 0, RAZEM: 0, m3 0,42 77 KNR 202/219/5 Nakrywa betonowa trzonu obelisku o średniej grubości płyty 11 cm+ stożek 0,75*0,75 0, RAZEM: 0, m2 0,56 78 KNR 202/910/1 Tynki szlachetne gładzone wykonywane ręcznie, ściany obelisku i plyta 1,50*3,0-1,62*1,18-0,71*0,71 2, ,0*(0,65+0,70)*2 2, RAZEM: 4, m2 4,78 79 Demontaż - konserwacja - dostawa i ponowny montaż na obelisku płyty PRO-PARTIA szt 1,00 80 Odtworzenie ogrodzenia obelisku kpl 1,00 81 Dostawa i osadzenie nowej płyty z granitu ( bez kosztu napisów ) kpl 1,00 82 KNR 401/205/4 Naprawa cokołów betonowych pod krzyże oraz obudowy nagrobka - analogia miejsce 37,00

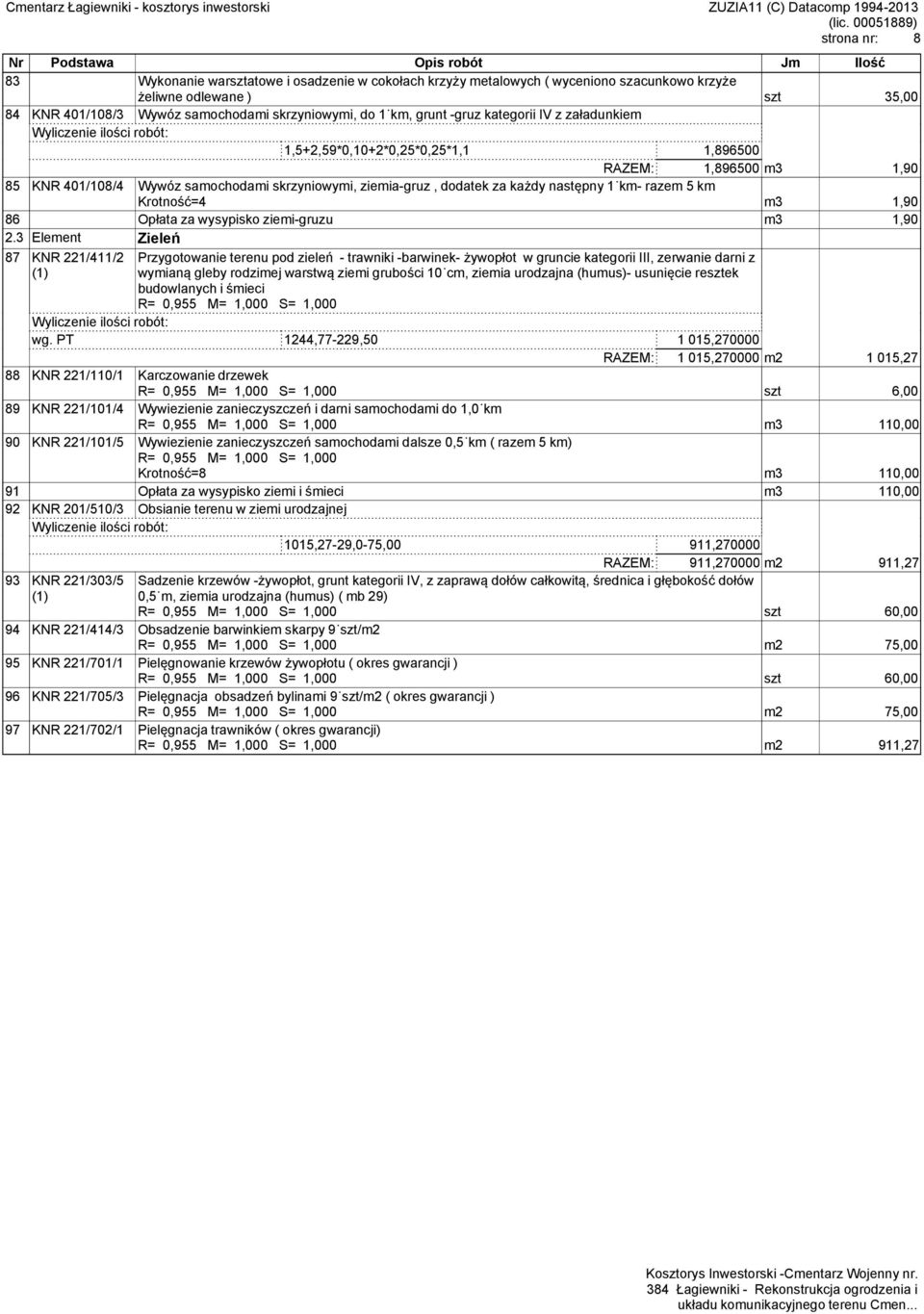

8 strona nr: 8 83 Wykonanie warsztatowe i osadzenie w cokołach krzyży metalowych ( wyceniono szacunkowo krzyże żeliwne odlewane ) szt 35,00 84 KNR 401/108/3 Wywóz samochodami skrzyniowymi, do 1 km, grunt -gruz kategorii IV z załadunkiem 1,5+2,59*0,10+2*0,25*0,25*1,1 1, RAZEM: 1, m3 1,90 85 KNR 401/108/4 Wywóz samochodami skrzyniowymi, ziemia-gruz, dodatek za każdy następny 1 km- razem 5 km Krotność=4 m3 1,90 86 Opłata za wysypisko ziemi-gruzu m3 1, Element Zieleń 87 KNR 221/411/2 Przygotowanie terenu pod zieleń - trawniki -barwinek- żywopłot w gruncie kategorii III, zerwanie darni z wymianą gleby rodzimej warstwą ziemi grubości 10 cm, ziemia urodzajna (humus)- usunięcie resztek budowlanych i śmieci R= 0,955 M= 1,000 S= 1,000 wg. PT 1244,77-229, , RAZEM: 1 015, m ,27 88 KNR 221/110/1 Karczowanie drzewek R= 0,955 M= 1,000 S= 1,000 szt 6,00 89 KNR 221/101/4 Wywiezienie zanieczyszczeń i darni samochodami do 1,0 km R= 0,955 M= 1,000 S= 1,000 m3 110,00 90 KNR 221/101/5 Wywiezienie zanieczyszczeń samochodami dalsze 0,5 km ( razem 5 km) R= 0,955 M= 1,000 S= 1,000 Krotność=8 m3 110,00 91 Opłata za wysypisko ziemi i śmieci m3 110,00 92 KNR 201/510/3 Obsianie terenu w ziemi urodzajnej 1015,27-29,0-75,00 911, RAZEM: 911, m2 911,27 93 KNR 221/303/5 Sadzenie krzewów -żywopłot, grunt kategorii IV, z zaprawą dołów całkowitą, średnica i głębokość dołów 0,5 m, ziemia urodzajna (humus) ( mb 29) R= 0,955 M= 1,000 S= 1,000 szt 60,00 94 KNR 221/414/3 Obsadzenie barwinkiem skarpy 9 szt/m2 R= 0,955 M= 1,000 S= 1,000 m2 75,00 95 KNR 221/701/1 Pielęgnowanie krzewów żywopłotu ( okres gwarancji ) R= 0,955 M= 1,000 S= 1,000 szt 60,00 96 KNR 221/705/3 Pielęgnacja obsadzeń bylinami 9 szt/m2 ( okres gwarancji ) R= 0,955 M= 1,000 S= 1,000 m2 75,00 97 KNR 221/702/1 Pielęgnacja trawników ( okres gwarancji) R= 0,955 M= 1,000 S= 1,000 m2 911,27
