Przedmiar robót. Budowa platformy widokowej z dostępem pieszym od strony drogi gminnej nr 209 w Gruszowie

Transkrypt

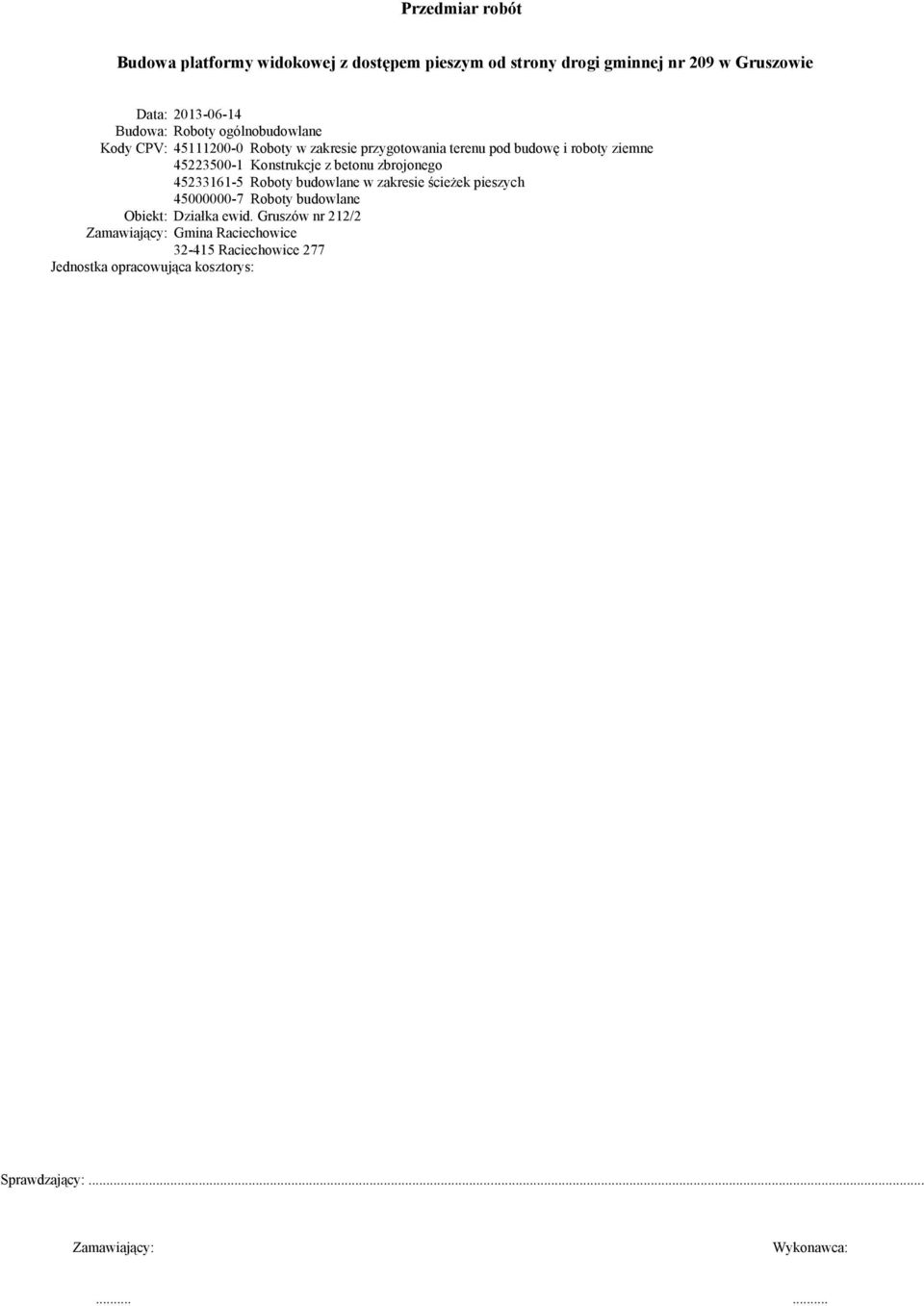

1 Przedmiar robót Budowa platformy widokowej z dostępem pieszym od strony drogi gminnej nr 209 w Gruszowie Data: Budowa: Roboty ogólnobudowlane Kody CPV: Roboty w zakresie przygotowania terenu pod budowę i roboty ziemne Konstrukcje z betonu zbrojonego Roboty budowlane w zakresie ścieżek pieszych Roboty budowlane Obiekt: Działka ewid. Gruszów nr 212/2 Zamawiający: Gmina Raciechowice Raciechowice 277 Jednostka opracowująca kosztorys: Sprawdzający:... Zamawiający: Wykonawca:......

2 Przedmiar robót Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 1 ROBOTY BUDOWLANO - MONTAŻOWE 2 Roboty rozbiórkowe 2.1 KNR 225/307/3 Rozebranie ogrodzenia z siatki na słupkach na słupkach metalowych obetonowanych ( )*1,5 = 61, ,50 ~61,50 m2 3 Roboty ziemne 3.1 KNNR 1/113/1 Usunięcie warstwy ziemi urodzajnej (humusu) za pomocą spycharek, grubość warstwy do 15 cm 0,5*21,0*9,0 = 94, ,50 ~94,50 m2 3.2 KNNR 1/113/2 Usunięcie warstwy ziemi urodzajnej (humusu) za pomocą spycharek, dodatek za każde dalsze 5 cm grubości 94,50 3 m2 3.3 KNNR 1/206/4 (1) Odwóz ziemi humusowej uprzednio zmagazynowanej w hałdach na odległość 1 km samochodem samowyładowczym 94,5*0,3 = 28, ,35 ~28,35 m3 3.4 KNNR 1/210/3 (1) Wykop mechaniczny wykonywany na odkład koparkami podsiębiernymi, koparka 0,60, głębokość do 3 m, kategoria gruntu III-IV - przyjęto 70% gruntu Mur oporowy + słupy+schody zewnętrzne (1,4*3,0*(11,0+1,2+1,2+1,55))*0,7 = 43, ,95 ~43,95 m3 3.5 KNNR 1/305/3 Wykopy ręczne o głębokości do 1,5 m, kategoria gruntu IV na odkład - przyjeto 30% gruntu Mur oporowy + słupy+schody zewnętrzne (1,4*3,0*(11,0+1,2+1,2+1,55))*0,3 = 18, ,84 ~18,84 m3 3.6 KNNR 1/317/2 Zasypywanie wykopów ze skarpami, z przerzutem na odległość do 3 m, z zagęszczaniem, kategoria gruntu IV (1,4*3,0*(11,0+1,2+1,2+1,55)) = 62, minus objętość podkładu z chudego betonu -3,01 = -3, minus objętość ław fundamentowych -10,52 = -10, ,26 ~49,26 m3 3.7 KNNR 1/311/2 Ręczne formowanie nasypów, ziemia dostarczona samochodami samowyładowczymi, kategoria gruntu III-IV 2,5*1,5*11 = 41, ,25 ~41,25 m3 3.8 KNNR 1/408/2 Zagęszczanie nasypów, ubijakiem mechanicznym, grunt spoisty kategorii III 41,25 m3 3.9 KNR 201/507/6 Plantowanie skarp, kategoria gruntu IV 50,00 m2 4 Fundamenty, ściany i słupy z betonu 4.1 KNNR 2/1201/1 (1) Wykonanie podłoża z chudego betonu B-10 pod ławy fundamentowe o gr. 10 cm Mur oporowy 0,1*2,4*11,0 = 2, słupy żelbetowe (0,1*1,2*1,2)*2 = 0, schody zewnętrzne 0,1*0,5*1,55 = 0, ,01 ~3,01 m3 4.2 KNNR 2/104/4 Zbrojenie konstrukcji monolitycznych, pręty żebrowane do Fi 6-12 mm Przyjęto 100 kg stali na 1 m3 betonu (10,52+9,95)*100/1000 = 2, ,05 ~2,05 t 4.3 KNNR 2/102/3 (1) Deskowanie systemowe drobnowymiarowe mur oporowy + słupy żelbetowe i schody zewnętrzne mur oporowy 2,4*11,0 = 26, słupy żelbetowe (1,2*1,2)*2 = 2, schody zewnętrzne 0,5*1,55 = 0, ,06 ~30,06 m2 4.4 KNNR 2/109/3 Betonowanie ław fundamentowych zbrojonych w deskowaniu systemowym - beton C30/37 (B-37) Mur oporowy 0,35*2,4*11,0 = 9, słupy żelbetowe (0,35*1,2*1,2)*2 = 1, schody zewnętrzne 0,35*0,5*1,55 = 0, ,52 ~10,52 m3 4.5 KNNR 2/109/5 Betonowanie ścian zbrojonych - mur oporowy + słupy żelbetowe - beton C30/37 (B-37) Mur oporowy 0,3*2,72*11,0 = 8, słupy żelbetowe (0,5*0,5*0,95)+ (0,3*0,3*1,2) = 0, schody zewnętrzne 0,4*1,01*1,55 = 0, ,95 ~9,95 m3

3 4.6 KNR 202/603/9 Izolacje przeciwwilgociowe powłokowe bitumiczne pionowe wykonywane na zimno, roztwór asfaltowy, 1 warstwa mur oporowy 2,72*11,0*2 +0,3*2,72*2 = 61, słupy żelbetowe (0,5*0,5*4*0,95)+ (0,3*0,3*4*1,2) = 1, ,85 ~62,85 m2 4.7 KNR 202/603/10 Izolacje przeciwwilgociowe powłokowe bitumiczne pionowe wykonywane na zimno, roztwór asfaltowy, dodatek za każdą następną warstwę 62,85 m2 5 Konstrukcja drewniana tarasu wraz z nawierzchnią 5.1 KNR 202/407/2 Konstrukcja pomostu widokowego Podwaliny o długości ponad 2 m, przekrój poprzeczny drewna ponad 180 cm2 - słupy, zastrzały i belki z tarcicy nasyconej zaimpregnowane w procesie impregnacji ciśnieniowej z systemem kotew mocujących wg projektu konstrukcji słupy konstrukcyjne 0,35*0,35*2,0+0,2*0,2*1,7 = 0, zastrzały 0,15*0,15*3,5 = 0, belki 0,1*0,2*(7,8+9,0+6,0+6,0+10,0) = 0, legary 0,09*0,09*80,3 = 0, ,82 ~1,82 m3 5.2 KNRW 202/1121/4 Podłoga ślepa grubości 25 mm na legarach 9x9cm zaimpregnowanych w procesie impregnacji ciśnieniowej 0,5*9,5*4,1 = 19, ,48 ~19,48 m2 5.3 KNR 202/1110/2 Podłoga z desek tarasowych ryflowanych, deska tarasowa sosnowa o grubości 28mm, kolor brązowy 0,5*9,5*4,1 = 19, ,48 ~19,48 m2 5.4 KNR 202/1111/8 Impregnacja elementów drewnianych tarasu i ławki olejem do drewna x3 19,48+3,56 = 23, ,04 ~23,04 m2 6 Balustrada 6.1 KNRW 202/1035/2 Balustrady drewniane, mocowane za pomocą łączników metalowych do konstrukcji tarasu poręcze profilowane, wysokość balustrady - 1,1 m, słupki balustrady 9x9cm -21 szt. wykończenie: deska tarasowa ryflowana gr. 2,5 cm sosnowa w rozstawie co 3 cm 2,76+6,5 = 9, ,26 ~9,26 m 6.2 KNRW 202/1208/1 Balustrady stalowe ocynkowane malowane proszkowo z wypełnieniem taflami szkła hartowanego bezpiecznego h- 1,1 m z naklejoną panoramą gór 2,00 = 2, ,00 ~2,00 m 7 Schody zewnętrzne stalowe tarasu 7.1 Kalkulacja indywidualna. Dostawa i montaż schodów stalowych zewnętrznych wg projektu konstrukcji. Rodzaj konstrukcji: policzkowa, stopnie i spoczniki - krata pomostowa, stal czarna ocynkowana i malowana proszkowo, balustrada prosta stalowa ocynkowana 1 kpl 8 Drogowskaz informacyjny 8.1 Kalkulacja własna. Drogowskaz informacyjny wraz z montażem. 1 kpl 9 Ławka 9.1 KNR 202/1110/2 Okładzina ławki z desek tarasowych ryflowanych, deska tarasowa sosnowa o grubości 28mm, kolor brązowy ułożona na legarach (0,25+0,25+0,25)*4,75 = 3, ,56 ~3,56 m2 10 Słupki zabezpieczające przed wjazdem na platformę 10.1 Kalkulacja indywidualna. Dostawa i montaż słupków zabezpieczających.słupki wykonane z rury stalowej fi 60 mm z zaślepką stalową w wysokości 800 mm (część nadziemna), słupki ocynkowane, malowane proszkowo w kolorze żółtym. 15,00 szt 11 Roboty drogowe związane z dojściem 11.1 KNNR 6/403/3 Krawężnik betonowy najazdowy 15x22 cm, ułożony przy zjeździe na krawędzi istniejącej nawierzchni drogi powiatowej ława betonowa, podsypka cementowo-piaskowa 20,00 m 11.2 KNNR 6/106/3 (1) Warstwy odcinające, zagęszczanie ręczne, warstwa po zagęszczeniu 15 cm, piasek (20,0+10,0)/2*5,0 = 75, ,00 ~75,00 m KNNR 6/113/2 Podbudowy z kruszyw łamanych, warstwa dolna, po zagęszczeniu 20 cm (20,0+10,0)/2*5,0 = 75, ,00 ~75,00 m KNNR 6/113/6 Podbudowy z kruszyw łamanych, warstwa górna, po zagęszczeniu 15 cm 75,00 m2 12 Ogrodzenie 12.1 KNR 225/307/1 (2) Ogrodzenia z siatki na słupkach stalowych i żelbetowych, budowa, na słupkach metalowych obetonowanych, z rur stalowych - słupki z demontażu (17+7+5)*1,5 = 43, ,50 ~43,50 m2

4 13 SCHODY TERENOWE 14 Roboty ziemne 14.1 KNNR 6/102/3 Koryta wykonywane na poszerzeniach jezdni lub chodników, głębokość koryta 30 cm, kategoria gruntu II-IV 1,6*(5,0+29,0+8,0) = 67, ,20 ~67,20 m KNR 201/507/6 Plantowanie skarp, kategoria gruntu IV 2*0,4*(5,0+29,0+8,0) = 33, ,60 ~33,60 m2 15 Podbudowa 15.1 KNNR 6/113/3 Podbudowy z kruszyw łamanych, warstwa dolna, po zagęszczeniu 25 cm 1,6*(5,0+29,0+8,0) = 67, ,20 ~67,20 m KNNR 6/113/4 Podbudowy z kruszyw łamanych, warstwa górna, po zagęszczeniu 8 cm 67,2 m2 16 Nawierzchnia 16.1 KNR 231/402/4 Ławy pod obrzeża, 0,04m3/m, beton B-15 0,04*42,0*2 = 3, ,36 ~3,36 m KNNR 6/404/5 Obrzeża betonowe, 30x8 cm, kolorowe, grafitowe, podsypka cementowo-piaskowa, wypełnienie spoin zaprawą cementową 42,0*2 = 84, ,00 ~84,00 m 16.3 KNNR 6/404/1 Obrzeża betonowe, grafitowe,20x6 cm, podsypka piaskowa, wypełnienie spoin zaprawą cementową - podstopnie 1,24*(5+27+8) = 49, ,60 ~49,60 m 16.4 KNNR 6/502/1 (2) Schody z kostki brukowej betonowej, grubość 6 cm, podsypka piaskowa z wypełnieniem spoin piaskiem, kostka kolorowa "Nostalit" 1,24*1,0*(5+27+8) = 49, ,24*2,5*2 = 6, ,80 ~55,80 m2 17 Barierka ochronna 17.1 KNR 231/701/3 Poręcze ochronne z pochwytem z rur Fi 50 i 38mm, rozstaw słupków z rur Fi 40 mm, 1,5 m -całość w wersji ocynkowanej malowanej natryskowo - montaż barierek ochronnych = 40, ,00 ~40,00 m 18 PARKING 19 Przepust pod zjazdem na parking 19.1 KNNR 1/209/7 Wykopy oraz przekopy wykonywane koparkami przedsiębiernymi na odkład, koparka 0,40 m3, grunt kategorii IV -wykop pod przepust 14,0*0,4 = 5, ,60 ~5,60 m KNNR 6/605/1 Wykonanie ławy z kruszywa łamanego pod projektowany przepust pod zjazdem na parking o średnicy 40 cm 0,6*0,2*14 = 1, ,68 ~1,68 m KNNR 6/605/6 Wykonanie części przelotowej przepustów Fi 40 cm z rury karbowanej PVC typ ciężki pod zjazdem na parking 14,00 m 19.4 KNNR 6/605/3 Wykonanie ścianek czołowych z betonu klasy B-20 dla przepustów z rur Fi 40 cm 2,0 szt 20 Roboty ziemne 20.1 KNNR 1/201/4 Wykop koparką w gruncie kategorii III-IV z załadunkiem na samochody i transportem na odległość do 1 km z przeznaczeniem na odkład (pogłębienie i wykonanie koryta pod konstrukcję nawierzchni) średnio 50 cm 10,2*5,5*0,5 = 28, ,1 ~28,1 m KNR 201/235/2 (1) Formowanie i zagęszczanie nasypów spycharkami, wysokość do 3,0 m, grunt kategorii III-IV, spycharka 55 kw (75 KM) 28,1 m KNNR 1/503/5 Plantowanie ręczne skarpy, kategoria gruntu III 15,0*1,0 = 15, ,0 ~15,0 m2 21 Podbudowa 21.1 KNNR 6/112/3 Warstwa wzmacniająca z kruszyw naturalnych, stabilizowanego mechanicznie dwuwarstwowo, po zagęszczeniu 30 cm - podniesienie niwelety 9,4*5,2 = 48, ,88 ~48,88 m2

5 21.2 KNNR 6/113/3 Podbudowy z kruszyw łamanych 0-63mm, stabilizowanego mechanicznie, po zagęszczeniu 25 cm parking 9,4*5,2 = 48, nawierzchnia od krawędzi jezdni do krawężnika najazdowego parkingu 14*3,0 = 42, ,88 ~90,88 m KNNR 6/113/1 J.w. lecz grubości po zagęszczeniu 15 cm 90,88 m2 22 Nawierzchnia 22.1 KNNR 6/403/3 Krawężnik betonowy 15x30 cm ułożony na podsypce cementowo-piaskowej grubości 5 cm i ławie betonowej z oporem klasy B-20 z wypełnieniem spoin zaprawą cementową 9,2+5,0*2 = 19, ,20 ~19,20 m 22.2 KNNR 6/403/3 J.w lecz krawężnik betonowy najazdowy 15x22 cm, ława betonowa, podsypka cementowo-piaskowa 9,2 = 9, ,20 ~9,20 m 22.3 KNNR 6/502/4 (1) Wykonanie nawierzchni z kostki brukowej betonowej typu BEHATON", grubość 8 cm, podsypka cementowo-piaskowa grubości 3 cm, kostka szara 9,2*5,0 = 46, ,00 ~46,00 m2
