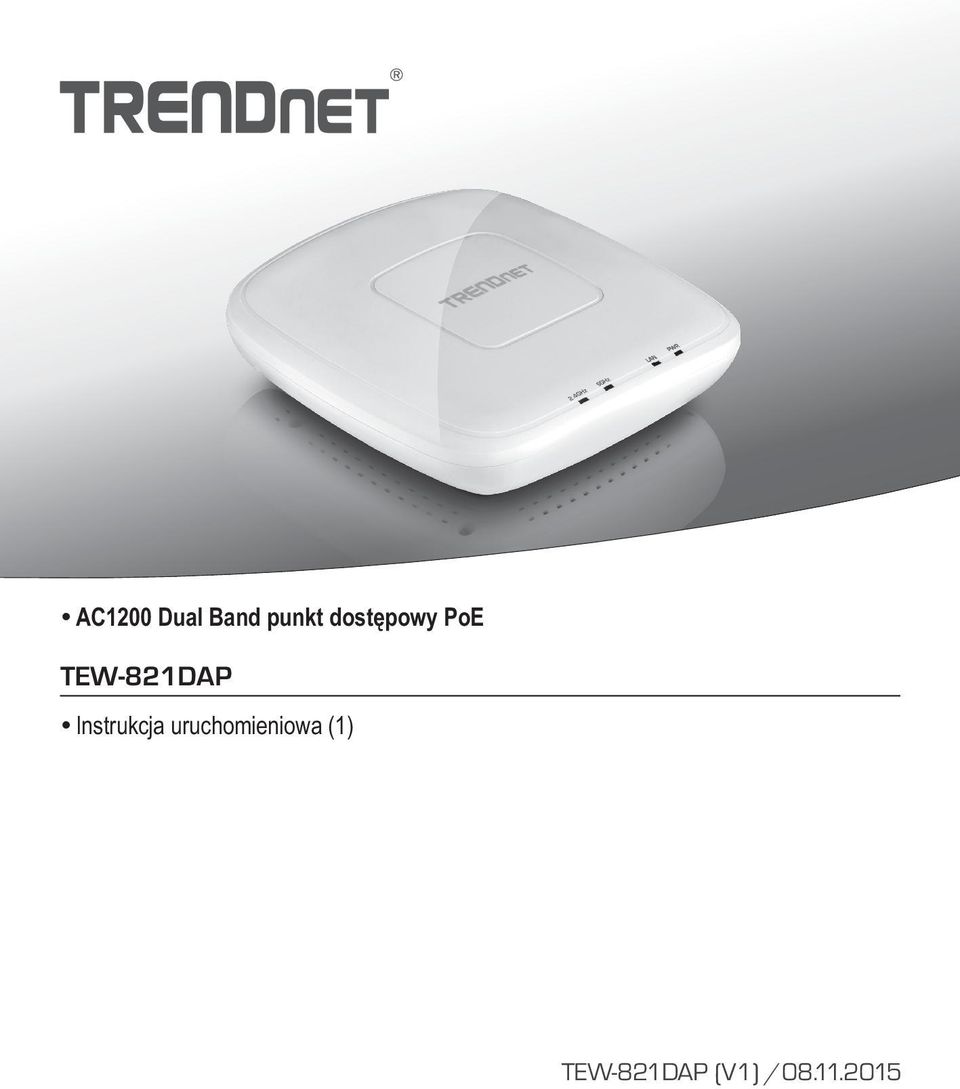

1 Ÿ AC1200 Dual Band punkt dostępowy PoE TEW-821DAP Ÿ Instrukcja uruchomieniowa (1) TEW-821DAP (V1) /

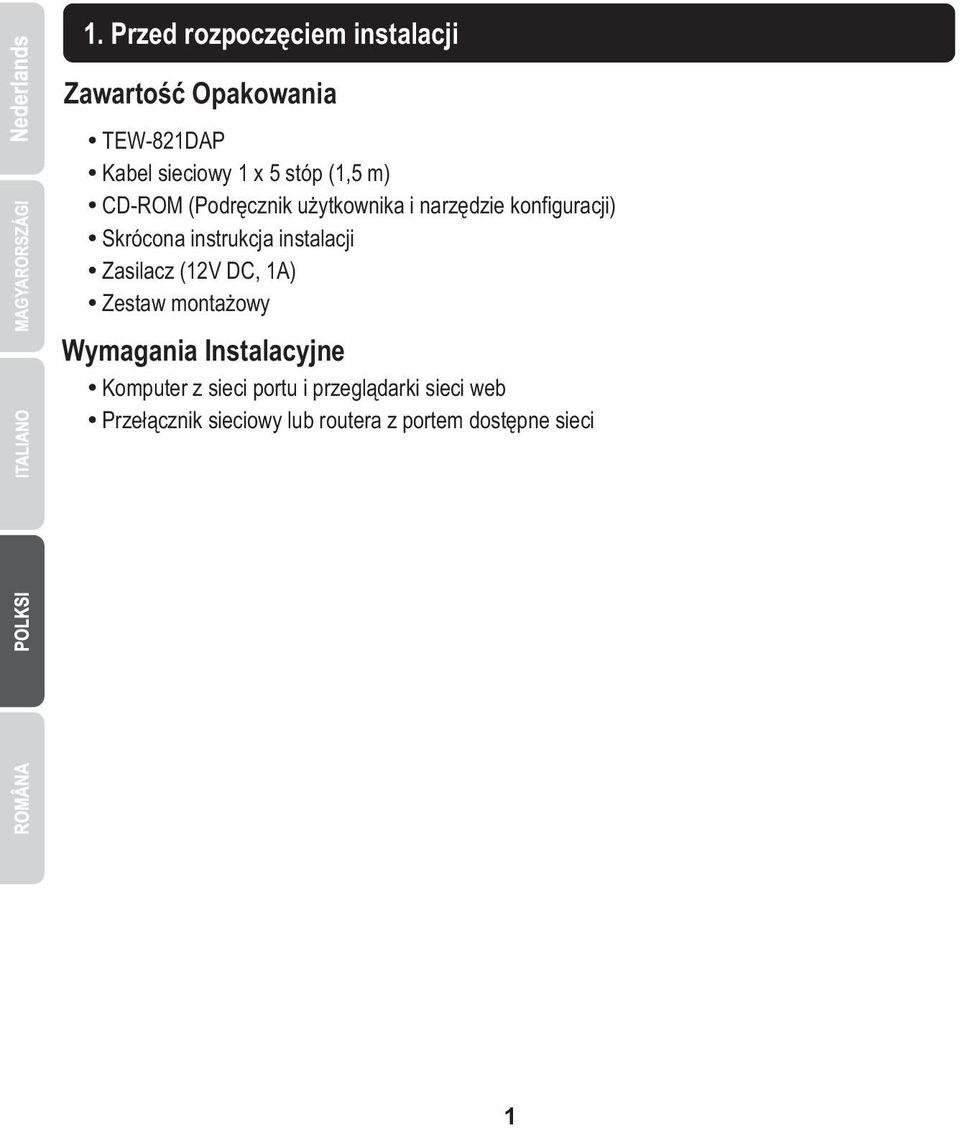

2 1. Przed rozpoczęciem instalacji Zawartość Opakowania Ÿ TEW-821DAP Ÿ Kabel sieciowy 1 x 5 stóp (1,5 m) Ÿ CD-ROM (Podręcznik użytkownika i narzędzie konfiguracji) Ÿ Skrócona instrukcja instalacji Ÿ Zasilacz (12V DC, 1A) Ÿ Zestaw montażowy Wymagania Instalacyjne Ÿ Komputer z sieci portu i przeglądarki sieci web Ÿ Przełącznik sieciowy lub routera z portem dostępne sieci 1

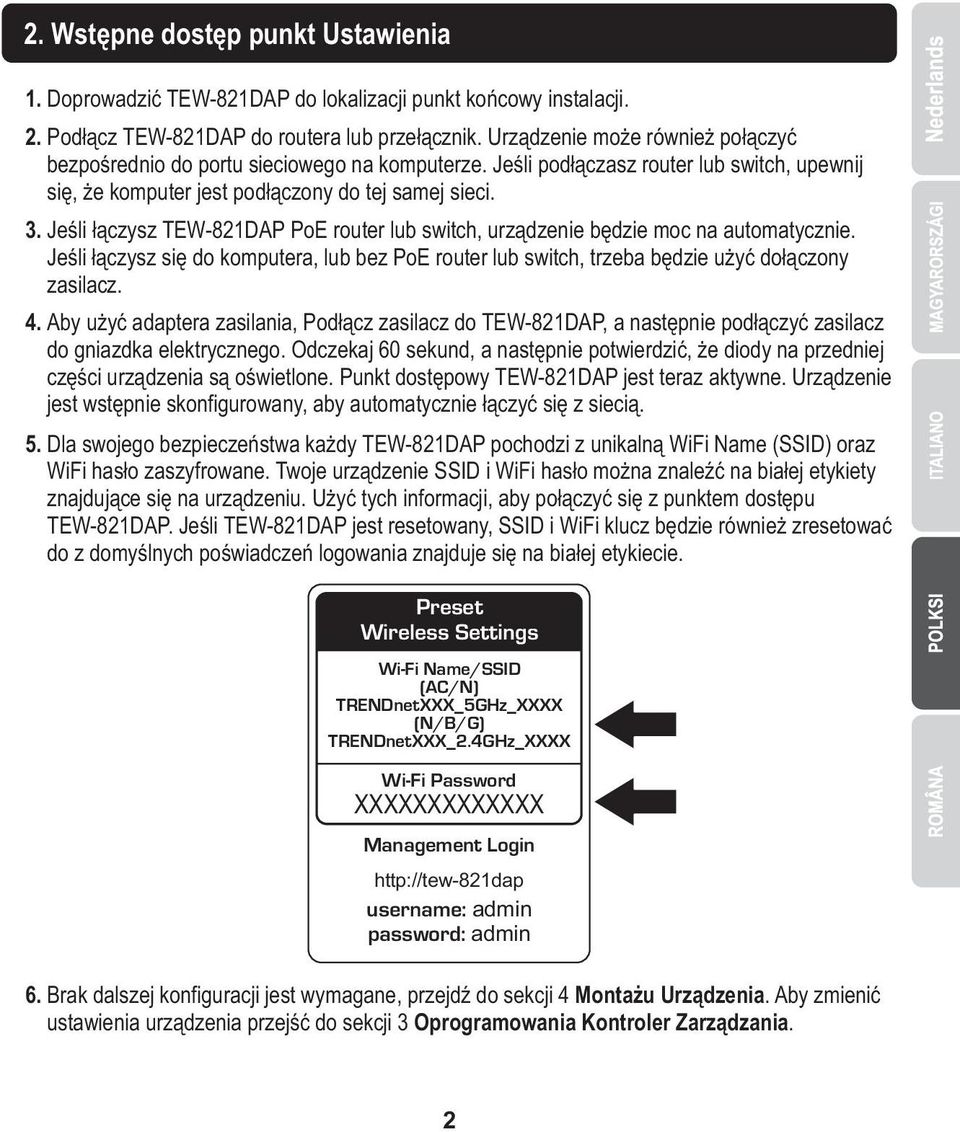

3 2. Wstępne dostęp punkt Ustawienia 1. Doprowadzić TEW-821DAP do lokalizacji punkt końcowy instalacji. 2. Podłącz TEW-821DAP do routera lub przełącznik. Urządzenie może również połączyć bezpośrednio do portu sieciowego na komputerze. Jeśli podłączasz router lub switch, upewnij się, że komputer jest podłączony do tej samej sieci. 3. Jeśli łączysz TEW-821DAP PoE router lub switch, urządzenie będzie moc na automatycznie. Jeśli łączysz się do komputera, lub bez PoE router lub switch, trzeba będzie użyć dołączony zasilacz. 4. Aby użyć adaptera zasilania, Podłącz zasilacz do TEW-821DAP, a następnie podłączyć zasilacz do gniazdka elektrycznego. Odczekaj 60 sekund, a następnie potwierdzić, że diody na przedniej części urządzenia są oświetlone. Punkt dostępowy TEW-821DAP jest teraz aktywne. Urządzenie jest wstępnie skonfigurowany, aby automatycznie łączyć się z siecią. 5. Dla swojego bezpieczeństwa każdy TEW-821DAP pochodzi z unikalną WiFi Name (SSID) oraz WiFi hasło zaszyfrowane. Twoje urządzenie SSID i WiFi hasło można znaleźć na białej etykiety znajdujące się na urządzeniu. Użyć tych informacji, aby połączyć się z punktem dostępu TEW-821DAP. Jeśli TEW-821DAP jest resetowany, SSID i WiFi klucz będzie również zresetować do z domyślnych poświadczeń logowania znajduje się na białej etykiecie. Preset Wireless Settings Wi-Fi Name/SSID (AC/N) TRENDnetXXX_5GHz_XXXX (N/B/G) TRENDnetXXX_2.4GHz_XXXX Wi-Fi Password XXXXXXXXXXXXX Management Login username: admin password: admin 6. Brak dalszej konfiguracji jest wymagane, przejdź do sekcji 4 Montażu Urządzenia. Aby zmienić ustawienia urządzenia przejść do sekcji 3 Oprogramowania Kontroler Zarządzania. 2

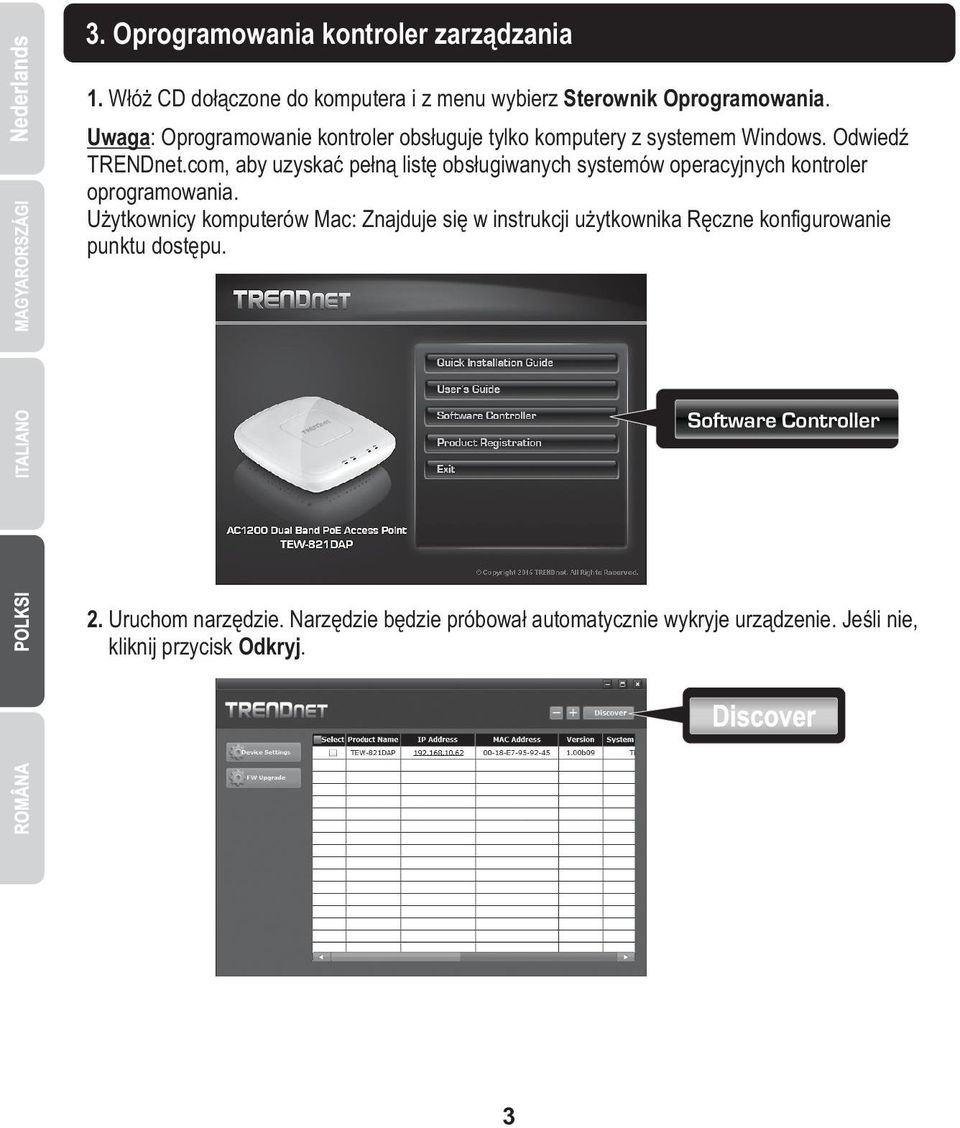

4 3. Oprogramowania kontroler zarządzania 1. Włóż CD dołączone do komputera i z menu wybierz Sterownik Oprogramowania. Uwaga: Oprogramowanie kontroler obsługuje tylko komputery z systemem Windows. Odwiedź TRENDnet.com, aby uzyskać pełną listę obsługiwanych systemów operacyjnych kontroler oprogramowania. Użytkownicy komputerów Mac: Znajduje się w instrukcji użytkownika Ręczne konfigurowanie punktu dostępu. Software Controller 2. Uruchom narzędzie. Narzędzie będzie próbował automatycznie wykryje urządzenie. Jeśli nie, kliknij przycisk Odkryj. 3

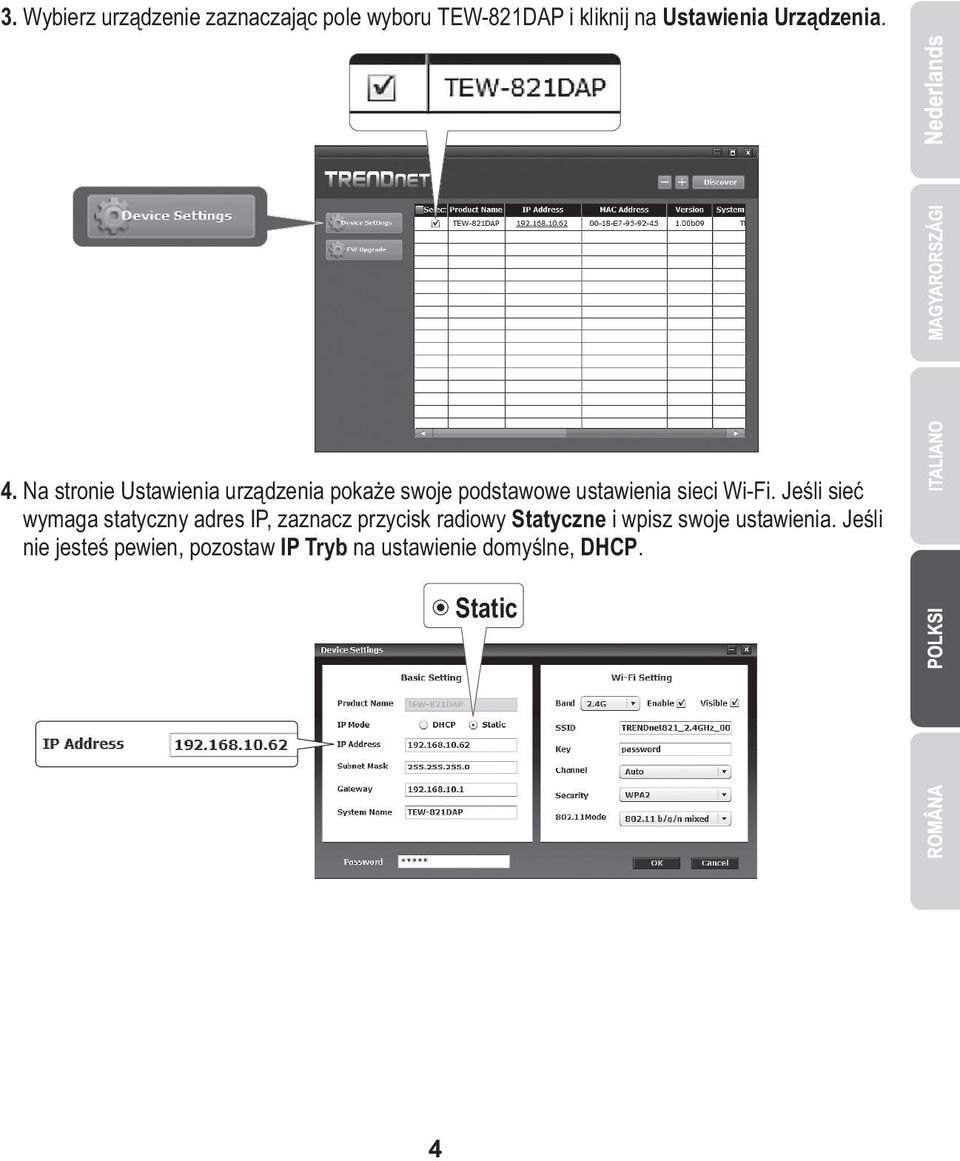

5 3. Wybierz urządzenie zaznaczając pole wyboru TEW-821DAP i kliknij na Ustawienia Urządzenia. Static 4. Na stronie Ustawienia urządzenia pokaże swoje podstawowe ustawienia sieci Wi-Fi. Jeśli sieć wymaga statyczny adres IP, zaznacz przycisk radiowy Statyczne i wpisz swoje ustawienia. Jeśli nie jesteś pewien, pozostaw IP Tryb na ustawienie domyślne, DHCP. Static 4

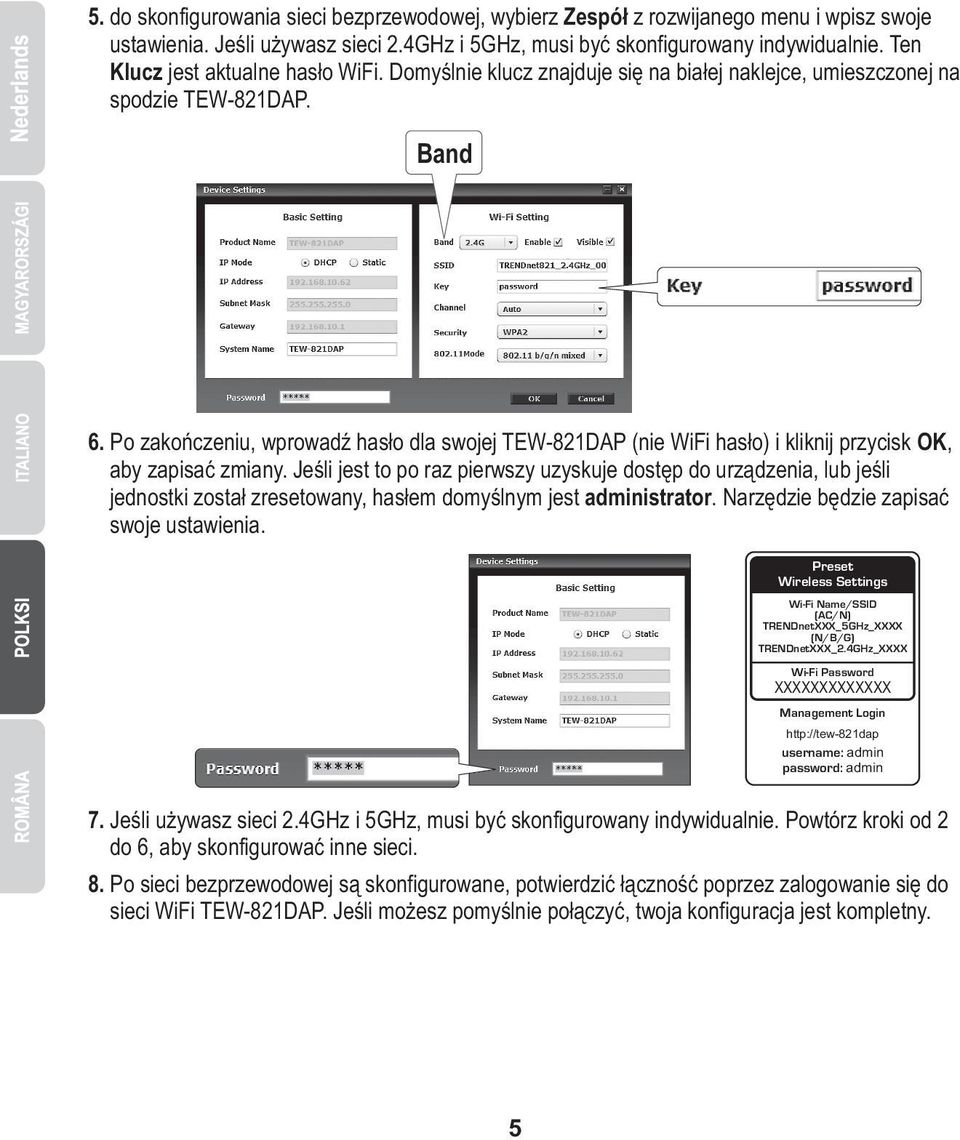

6 5. do skonfigurowania sieci bezprzewodowej, wybierz Zespół z rozwijanego menu i wpisz swoje ustawienia. Jeśli używasz sieci 2.4GHz i 5GHz, musi być skonfigurowany indywidualnie. Ten Klucz jest aktualne hasło WiFi. Domyślnie klucz znajduje się na białej naklejce, umieszczonej na spodzie TEW-821DAP. Band 6. Po zakończeniu, wprowadź hasło dla swojej TEW-821DAP (nie WiFi hasło) i kliknij przycisk OK, aby zapisać zmiany. Jeśli jest to po raz pierwszy uzyskuje dostęp do urządzenia, lub jeśli jednostki został zresetowany, hasłem domyślnym jest administrator. Narzędzie będzie zapisać swoje ustawienia. Preset Wireless Settings Wi-Fi Name/SSID (AC/N) TRENDnetXXX_5GHz_XXXX (N/B/G) TRENDnetXXX_2.4GHz_XXXX Wi-Fi Password XXXXXXXXXXXXX Management Login username: admin password: admin 7. Jeśli używasz sieci 2.4GHz i 5GHz, musi być skonfigurowany indywidualnie. Powtórz kroki od 2 do 6, aby skonfigurować inne sieci. 8. Po sieci bezprzewodowej są skonfigurowane, potwierdzić łączność poprzez zalogowanie się do sieci WiFi TEW-821DAP. Jeśli możesz pomyślnie połączyć, twoja konfiguracja jest kompletny. 5

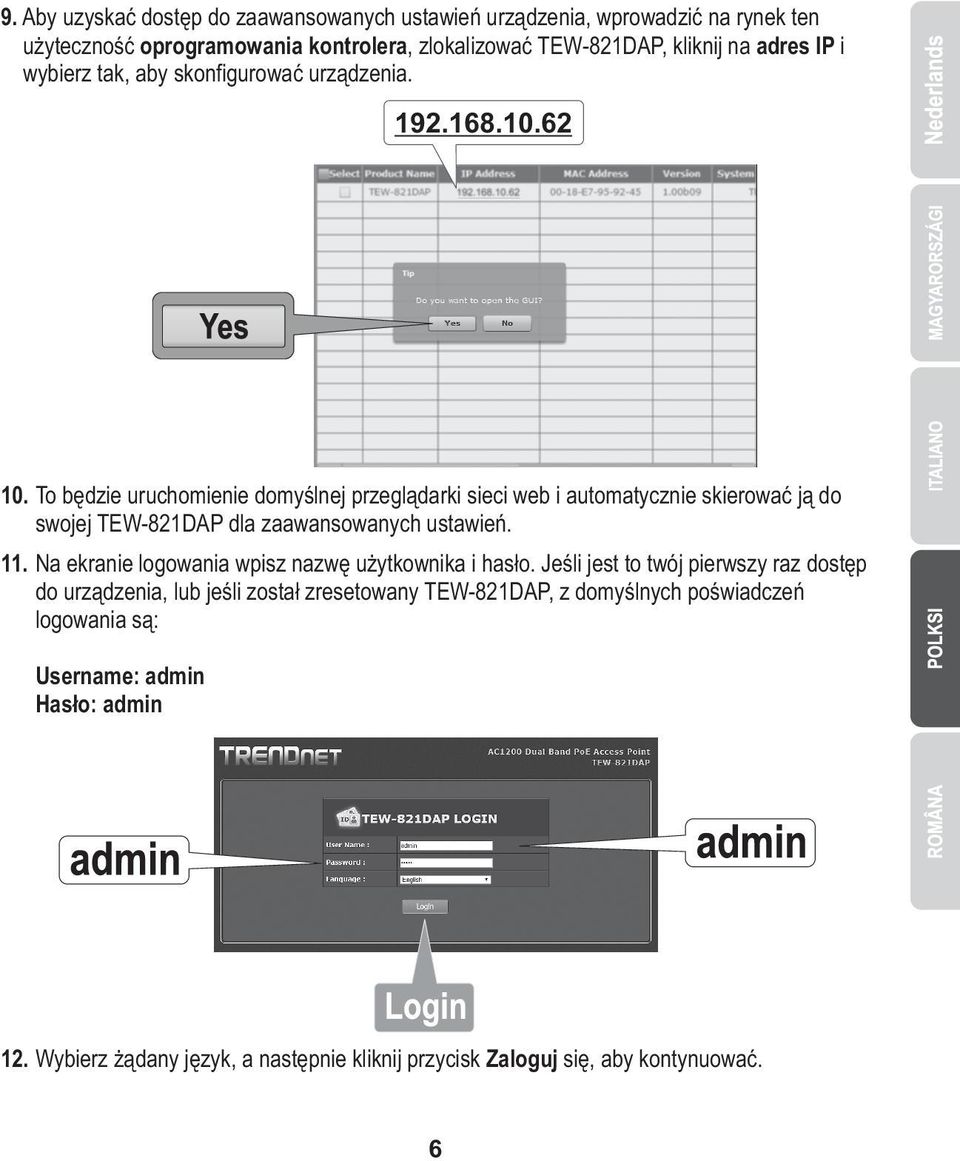

7 9. Aby uzyskać dostęp do zaawansowanych ustawień urządzenia, wprowadzić na rynek ten użyteczność oprogramowania kontrolera, zlokalizować TEW-821DAP, kliknij na adres IP i wybierz tak, aby skonfigurować urządzenia To będzie uruchomienie domyślnej przeglądarki sieci web i automatycznie skierować ją do swojej TEW-821DAP dla zaawansowanych ustawień. 11. Na ekranie logowania wpisz nazwę użytkownika i hasło. Jeśli jest to twój pierwszy raz dostęp do urządzenia, lub jeśli został zresetowany TEW-821DAP, z domyślnych poświadczeń logowania są: Username: admin Hasło: admin 12. Wybierz żądany język, a następnie kliknij przycisk Zaloguj się, aby kontynuować. 6

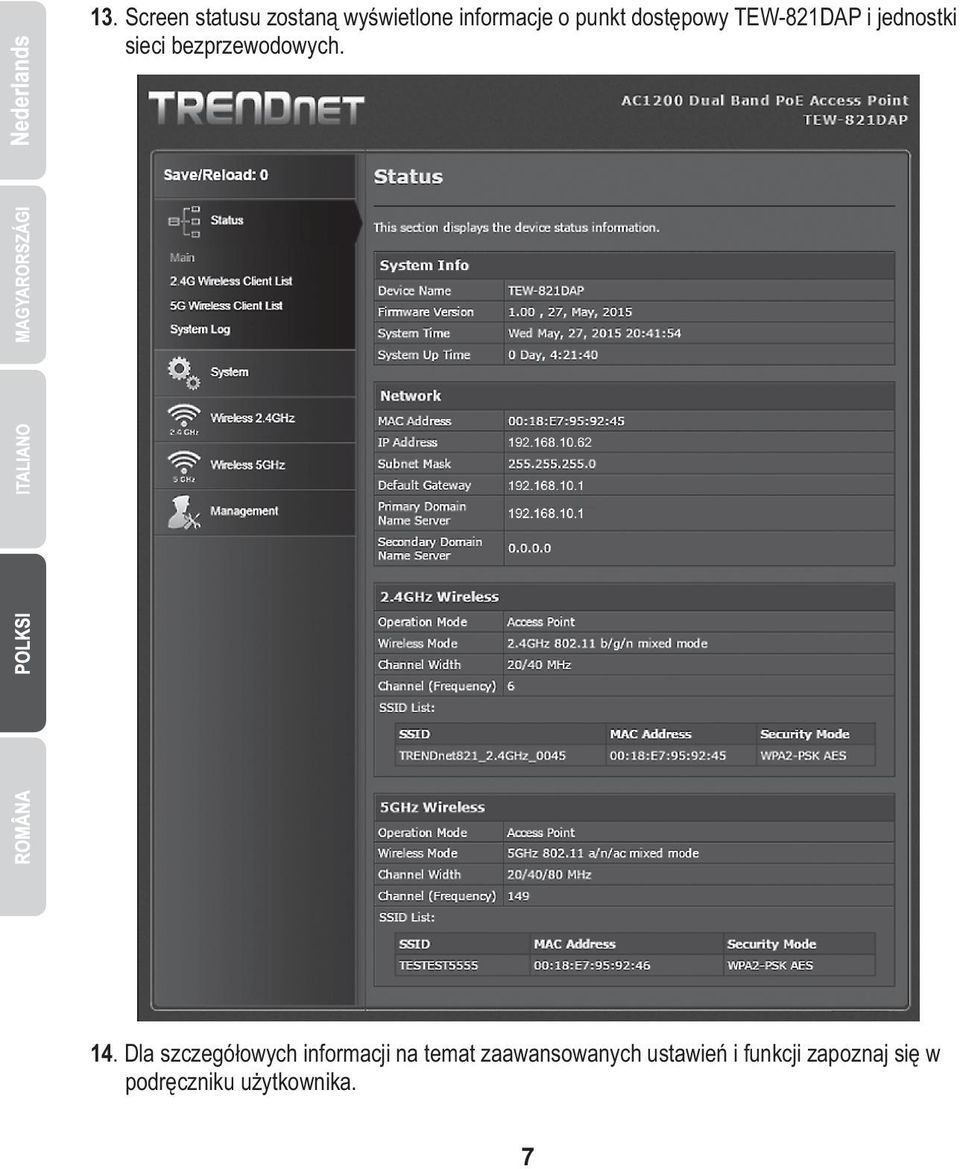

8 13. Screen statusu zostaną wyświetlone informacje o punkt dostępowy TEW-821DAP i jednostki sieci bezprzewodowych. 14. Dla szczegółowych informacji na temat zaawansowanych ustawień i funkcji zapoznaj się w podręczniku użytkownika. 7

9 4. Montaż urządzenia 1. Zdjąć płytę montażową z TEW-821DAP. 2. Umieść płytę montażową, gdzie znajdować się będzie urządzenie na ścianie lub suficie, oraz oznaczyć położenie otworów na śruby. Upewnij się, że urządzenie ma wystarczającą przestrzeń do slajdu i wyłączanie płyty montażowej. Jeśli jest to instalacja bez PoE, upewnić się, że miejsce montażu ma dostępu do gniazdka elektrycznego. 3. Wywiercić otwory na śruby oznaczone i wstawić kotwy plastikowe ściany do otworów na śruby. 4. Zabezpiecz tacę montażową, za pomocą śrub, które dostarczone wraz z urządzeniem. 5. Miejsce TEW-821DAP na płycie montażowej i podłączyć kabel sieciowy. Jeśli jest to instalacja bez PoE, Podłącz zasilacz sieciowy

10 GPL/LGPL General Information This TRENDnet product includes free software written by third party developers. These codes are subject to the GNU General Public License ("GPL") or GNU Lesser General Public License ("LGPL"). These codes are distributed WITHOUT WARRANTY and are subject to the copyrights of the developers. TRENDnet does not provide technical support for these codes. The details of the GNU GPL and LGPL are included in the product CD-ROM. Please also go to ( or ( for specific terms of each license. The source codes are available for download from TRENDnet's web site ( for at least three years from the product shipping date. You could also request the source codes by contacting TRENDnet Manhattan Place, Torrance, CA 90501, USA. Tel: Fax: Informations générales GPL/LGPL Ce produit TRENDnet comprend un logiciel libre gratuit par des programmeurs tiers. Ces codes sont sujet à la GNU General Public License ("GPL" Licence publique générale GNU) ou à la GNU Lesser General Public License ("LGPL" Licence publique générale limitée GNU). Ces codes sont distribués SANS GARANTIE et sont sujets aux droits d'auteurs des programmeurs. TRENDnet ne fournit pas d'assistance technique pour ces codes. Les détails concernant les GPL et LGPL GNU sont repris sur le CD-ROM du produit. Veuillez également vous rendre en ( ou en ( pour les conditions spécifiques de chaque licence. Les codes source sont disponibles au téléchargement sur le site Internet de TRENDnet web site ( durant au moins 3 ans à partir de la date d'expédition du produit. Vous pouvez également demander les codes source en contactant TRENDnet Manhattan Place, Torrance, CA 90501, USA. Tel: Fax: Allgemeine Informationen zu GPL/LGPL Dieses Produkt enthält die freie Software "netfilter/iptables" ( netfilter project und die freie Software Linux mtd (Memory Technology Devices) Implementation ( 2000 David Woodhouse), erstmals integriert in Linux Version test 3 v ( sowie weitere freie Software. Sie haben durch den Erwerb dieses Produktes keinerlei Gewährleistungsansprüche gegen die Berechtigten an der oben genannten Software erworben; weil diese die Software kostenfrei lizenzieren gewähren sie keine Haftung gemäß unten abgedruckten Lizenzbedingungen. Die Software darf von jedermann im Quell-und Objektcode unter Beachtung der Lizenzbedingungen der GNU General Public License Version 2, und GNU Lesser General Public License (LGPL) vervielfältigt, verbreitet und verarbeitet werden. Die Lizenz ist unten im englischsprachigen Originalwortlaut wiedergegeben. Eine nichtoffizielle Übersetzung in die deutsche Sprache finden Sie im Internet unter ( Eine allgemeine öffentliche GNU Lizenz befindet sich auch auf der mitgelieferten CD-ROM. Sie können Quell-und Objektcode der Software für mindestens drei Jahre auf unserer Homepage im Downloadbereich ( downloadend. Sofern Sie nicht über die Möglichkeit des Downloads verfügen können Sie bei TRENDnet Manhattan Place, Torrance, CA U.S.A -, Tel.: , Fax: die Software anfordern.

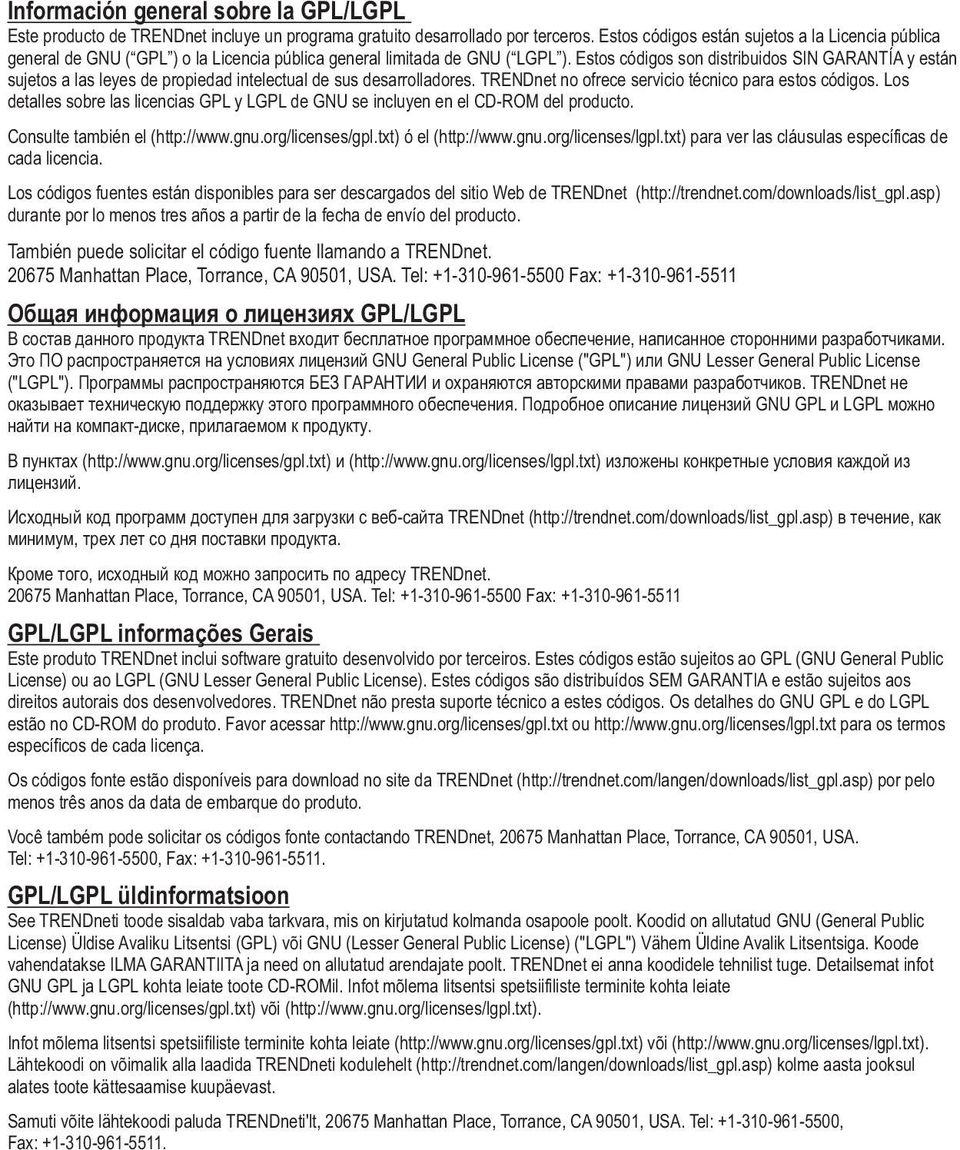

11 Información general sobre la GPL/LGPL Este producto de TRENDnet incluye un programa gratuito desarrollado por terceros. Estos códigos están sujetos a la Licencia pública general de GNU ( GPL ) o la Licencia pública general limitada de GNU ( LGPL ). Estos códigos son distribuidos SIN GARANTÍA y están sujetos a las leyes de propiedad intelectual de sus desarrolladores. TRENDnet no ofrece servicio técnico para estos códigos. Los detalles sobre las licencias GPL y LGPL de GNU se incluyen en el CD-ROM del producto. Consulte también el ( ó el ( para ver las cláusulas específicas de cada licencia. Los códigos fuentes están disponibles para ser descargados del sitio Web de TRENDnet ( durante por lo menos tres años a partir de la fecha de envío del producto. También puede solicitar el código fuente llamando a TRENDnet Manhattan Place, Torrance, CA 90501, USA. Tel: Fax: Общая информация о лицензиях GPL/LGPL В состав данного продукта TRENDnet входит бесплатное программное обеспечение, написанное сторонними разработчиками. Это ПО распространяется на условиях лицензий GNU General Public License ("GPL") или GNU Lesser General Public License ("LGPL"). Программы распространяются БЕЗ ГАРАНТИИ и охраняются авторскими правами разработчиков. TRENDnet не оказывает техническую поддержку этого программного обеспечения. Подробное описание лицензий GNU GPL и LGPL можно найти на компакт-диске, прилагаемом к продукту. В пунктах ( и ( изложены конкретные условия каждой из лицензий. Исходный код программ доступен для загрузки с веб-сайта TRENDnet ( в течение, как минимум, трех лет со дня поставки продукта. Кроме того, исходный код можно запросить по адресу TRENDnet Manhattan Place, Torrance, CA 90501, USA. Tel: Fax: GPL/LGPL informações Gerais Este produto TRENDnet inclui software gratuito desenvolvido por terceiros. Estes códigos estão sujeitos ao GPL (GNU General Public License) ou ao LGPL (GNU Lesser General Public License). Estes códigos são distribuídos SEM GARANTIA e estão sujeitos aos direitos autorais dos desenvolvedores. TRENDnet não presta suporte técnico a estes códigos. Os detalhes do GNU GPL e do LGPL estão no CD-ROM do produto. Favor acessar ou para os termos específicos de cada licença. Os códigos fonte estão disponíveis para download no site da TRENDnet ( por pelo menos três anos da data de embarque do produto. Você também pode solicitar os códigos fonte contactando TRENDnet, Manhattan Place, Torrance, CA 90501, USA. Tel: , Fax: GPL/LGPL üldinformatsioon See TRENDneti toode sisaldab vaba tarkvara, mis on kirjutatud kolmanda osapoole poolt. Koodid on allutatud GNU (General Public License) Üldise Avaliku Litsentsi (GPL) või GNU (Lesser General Public License) ("LGPL") Vähem Üldine Avalik Litsentsiga. Koode vahendatakse ILMA GARANTIITA ja need on allutatud arendajate poolt. TRENDnet ei anna koodidele tehnilist tuge. Detailsemat infot GNU GPL ja LGPL kohta leiate toote CD-ROMil. Infot mõlema litsentsi spetsiifiliste terminite kohta leiate ( või ( Infot mõlema litsentsi spetsiifiliste terminite kohta leiate ( või ( Lähtekoodi on võimalik alla laadida TRENDneti kodulehelt ( kolme aasta jooksul alates toote kättesaamise kuupäevast. Samuti võite lähtekoodi paluda TRENDneti'lt, Manhattan Place, Torrance, CA 90501, USA. Tel: , Fax:
