PROJEKT KONCEPCYJNY DOMÓW MODUŁOWYCH W KONSTRUKCJI KOMPOZYTOWEJ DOM CAMPINGOWY I DOM LETNISKOWY
|
|
|
- Tomasz Seweryn Czyż
- 9 lat temu
- Przeglądów:
Transkrypt

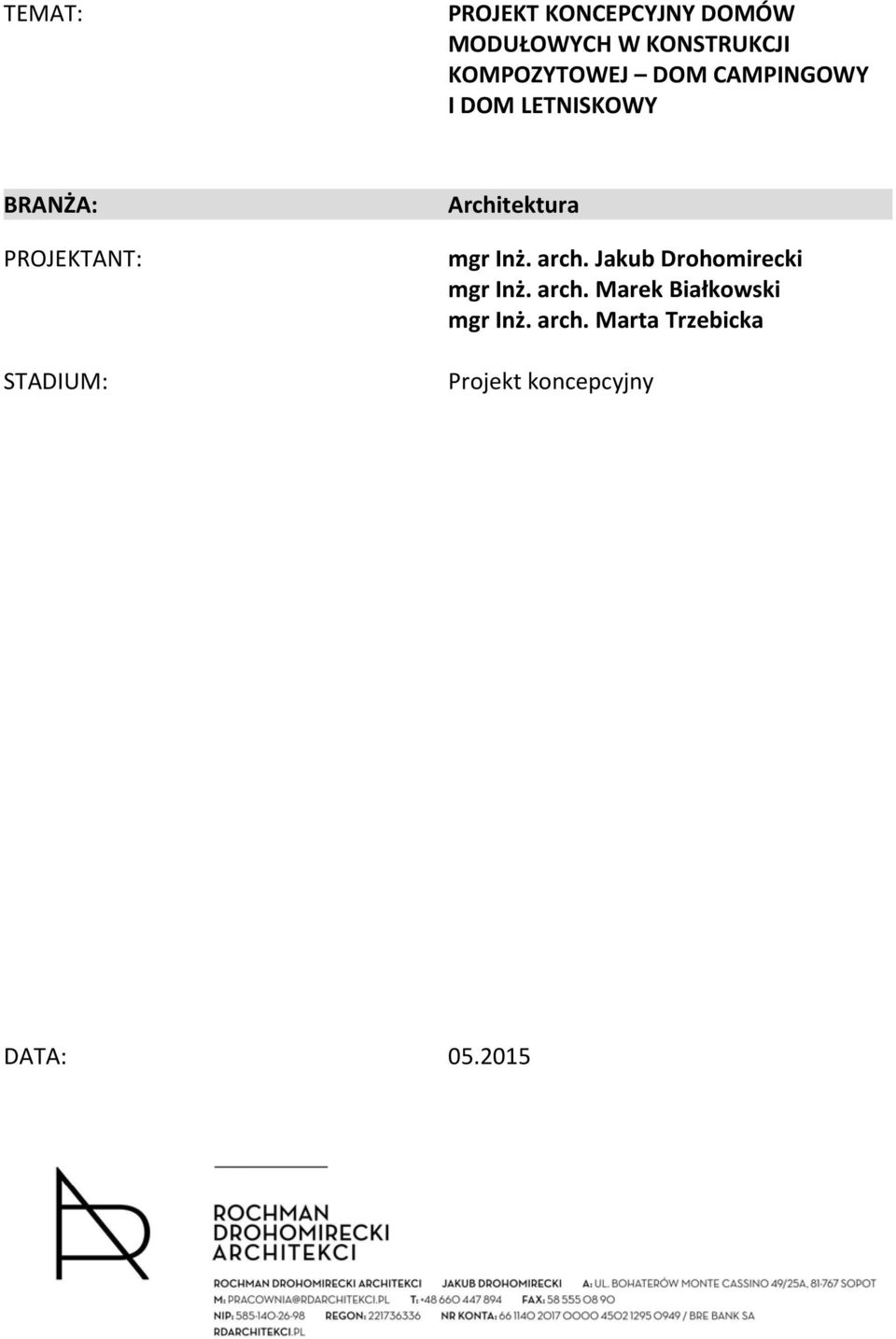

1 TEMAT: PROJEKT KONCEPCYJNY DOMÓW MODUŁOWYCH W KONSTRUKCJI KOMPOZYTOWEJ DOM CAMPINGOWY I DOM LETNISKOWY BRANŻA: PROJEKTANT: STADIUM: Architektura mgr Inż. arch. Jakub Drohomirecki mgr Inż. arch. Marek Białkowski mgr Inż. arch. Marta Trzebicka Projekt koncepcyjny DATA:

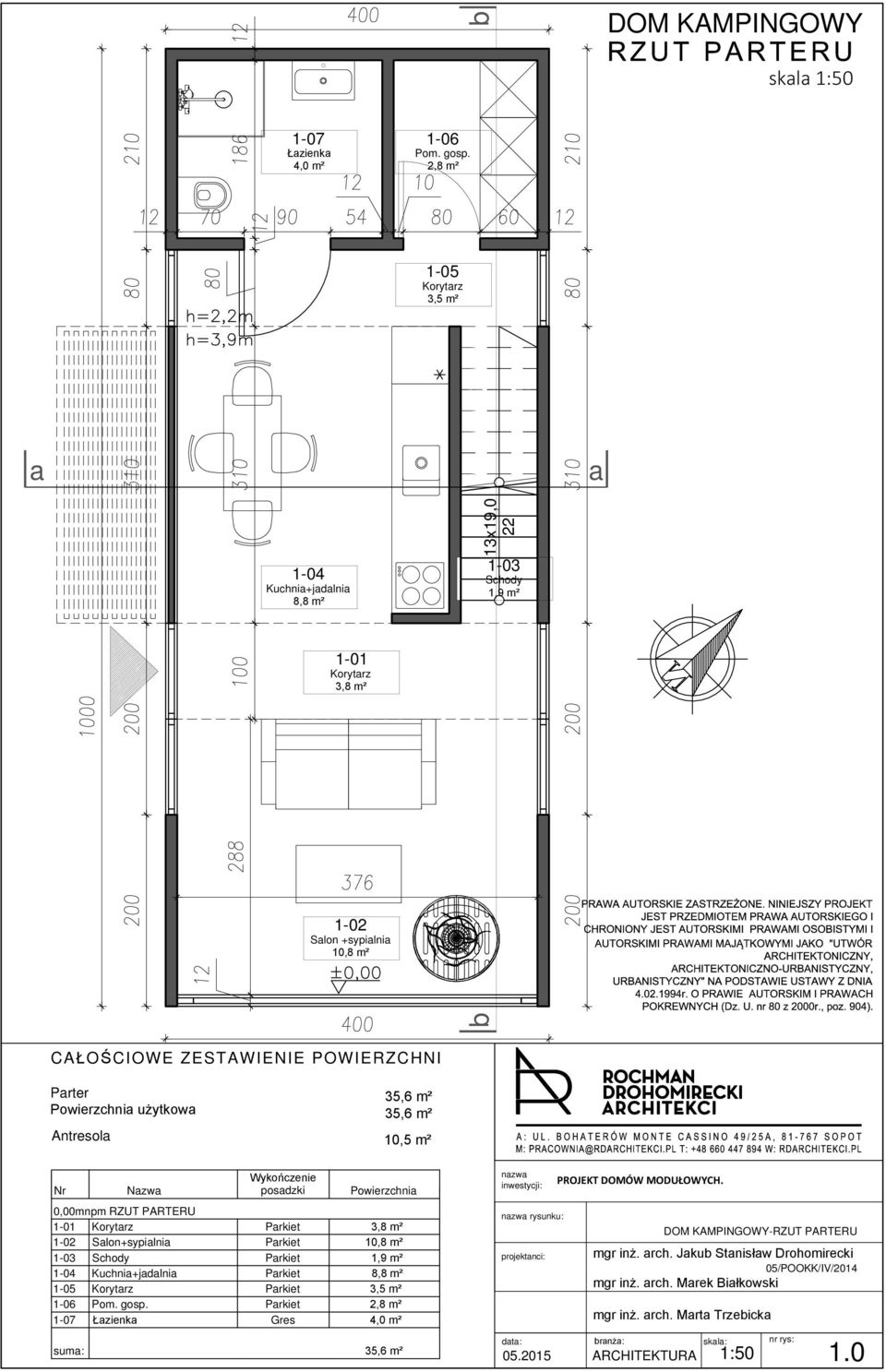

2 a 1-07 Łazienka 4,0 m² 1-04 Kuchnia+jadalnia 8,8 m² 1-01 Korytarz 3,8 m² 1-02 Salon +sypialnia 10,8 m² 1-06 Pom. gosp. 2,8 m² 1-05 Korytarz 3,5 m² b b 13x19, Schody 1,9 m² a DOM KAMPINGOWY CAŁOŚCIOWE ZESTAWIENIE POWIERZCHNI Parter Powierzchnia użytkowa Antresola 35,6 m² 35,6 m² 10,5 m² Nr Nazwa 0,00mnpm RZUT PARTERU suma: Wykończenie posadzki Powierzchnia Korytarz Parkiet 3,8 m² Salon+sypialnia Parkiet 10,8 m² Schody Kuchnia+jadalnia Korytarz Pom. gosp. Łazienka Parkiet 1,9 m² Parkiet 8,8 m² Parkiet 3,5 m² Parkiet 2,8 m² Gres 4,0 m² 35,6 m² DOM KAMPINGOWY-RZUT PARTERU 1.0

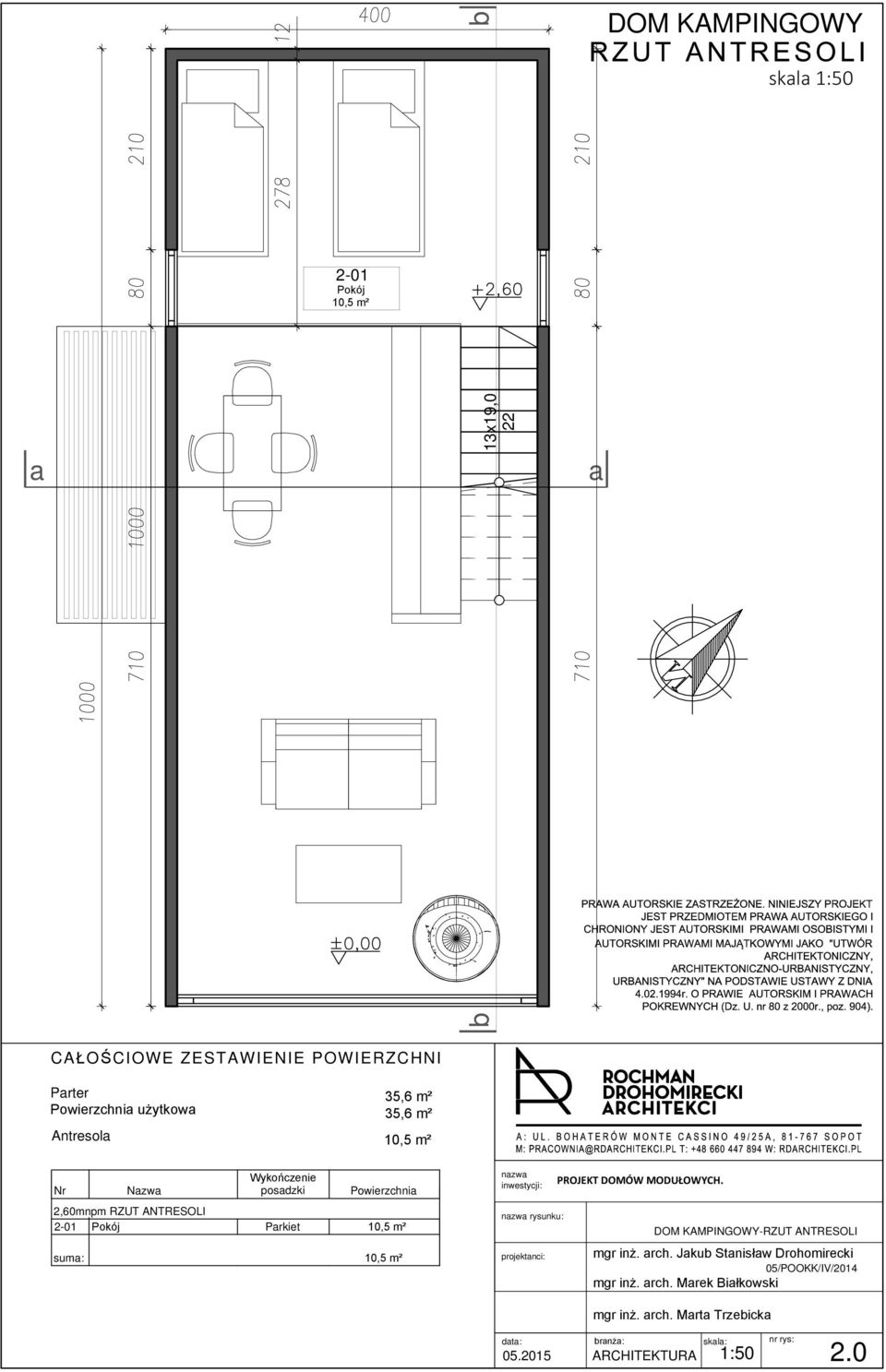

3 a 2-01 Pokój 10,5 m² b b 13x19,0 22 a DOM KAMPINGOWY CAŁOŚCIOWE ZESTAWIENIE POWIERZCHNI Parter Powierzchnia użytkowa Antresola 35,6 m² 35,6 m² 10,5 m² Nr Nazwa Wykończenie posadzki Powierzchnia 2,60mnpm RZUT ANTRESOLI 2-01 Pokój Parkiet 10,5 m² suma: 10,5 m² DOM KAMPINGOWY-RZUT ANTRESOLI 2.0

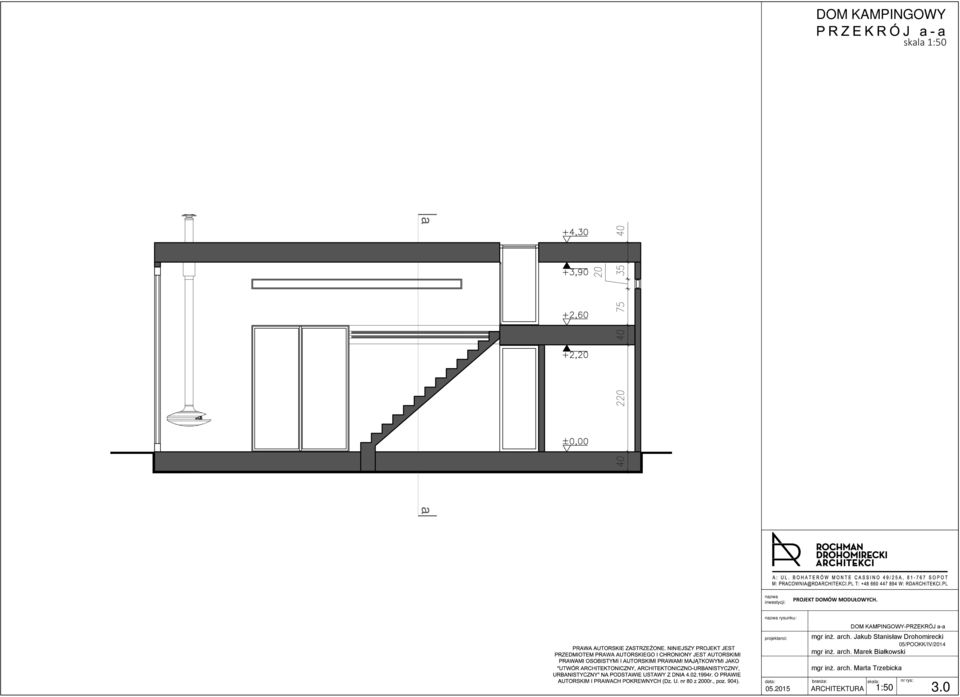

4 DOM KAMPINGOWY a a DOM KAMPINGOWY-PRZEKRÓJ a-a 3.0

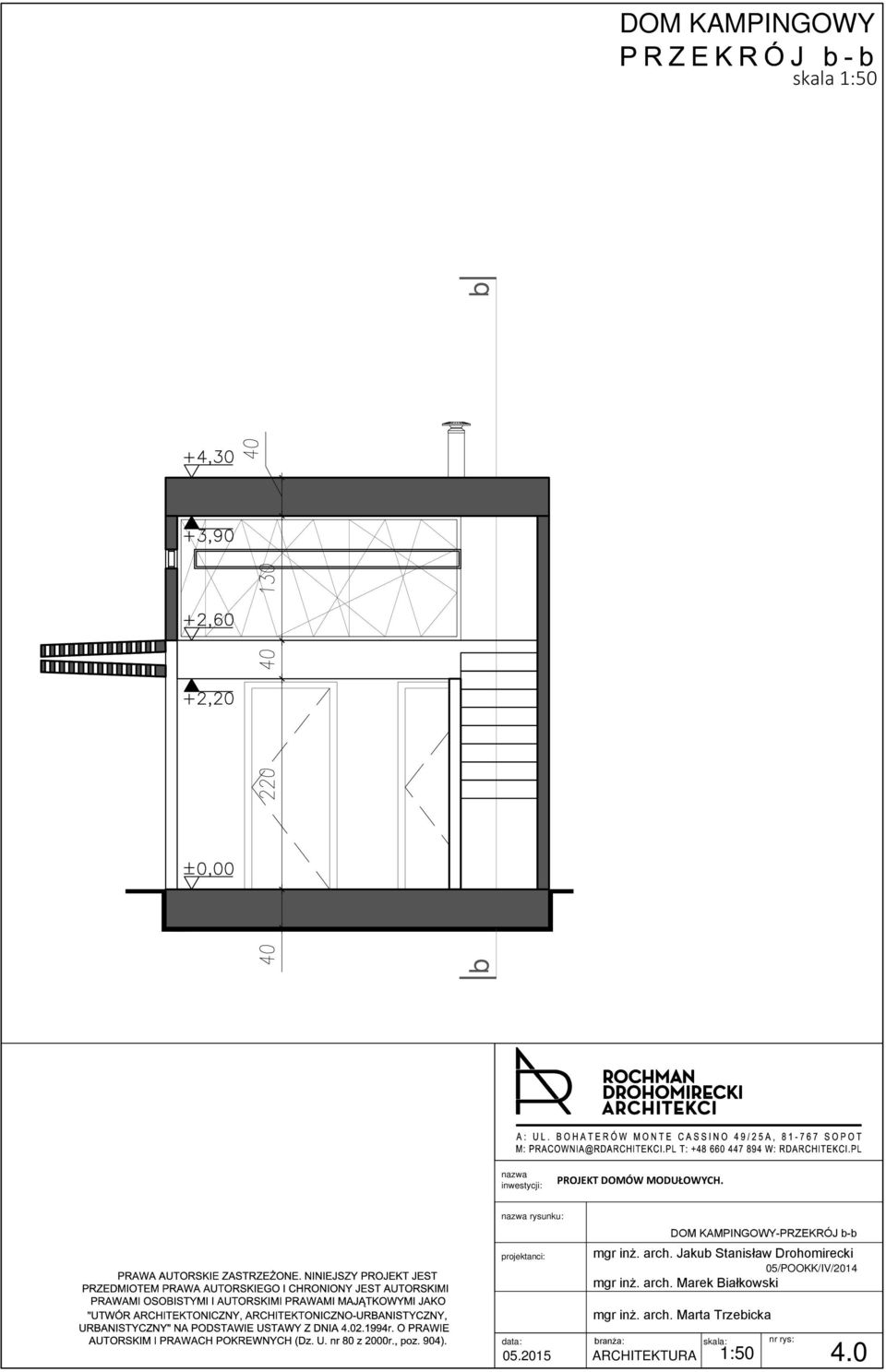

5 DOM KAMPINGOWY b b DOM KAMPINGOWY-PRZEKRÓJ b-b 4.0

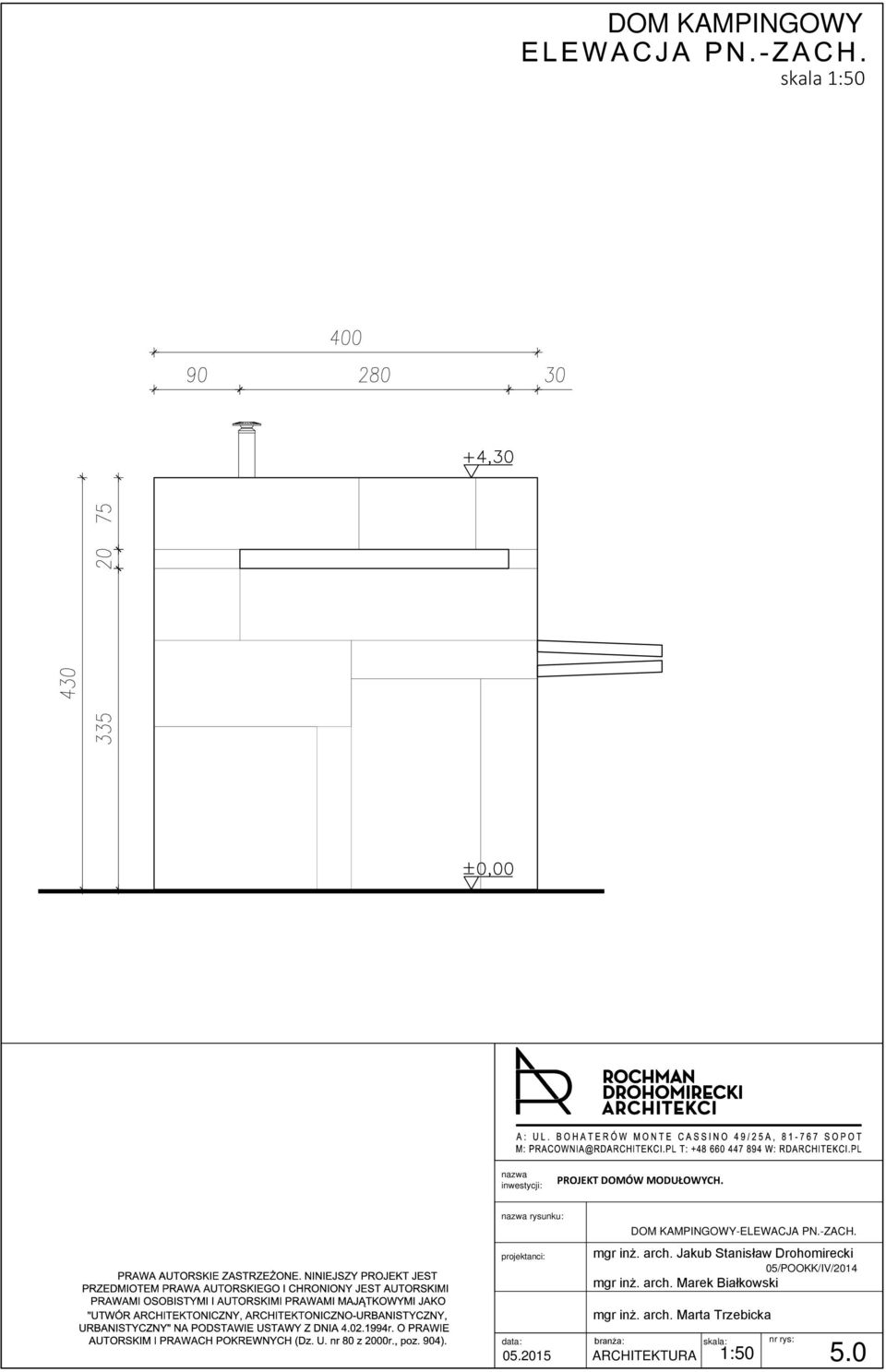

6 DOM KAMPINGOWY DOM KAMPINGOWY-ELEWACJA PN.-ZACH. 5.0

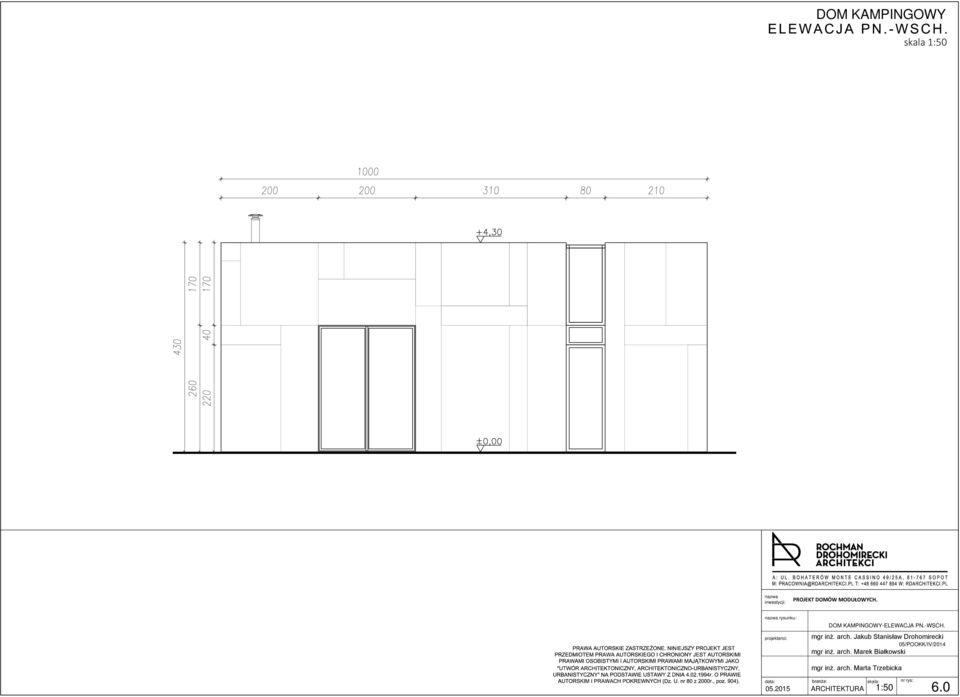

7 DOM KAMPINGOWY DOM KAMPINGOWY-ELEWACJA PN.-WSCH. 6.0
8 DOM KAMPINGOWY DOM KAMPINGOWY-ELEWACJA PD.-ZACH. 7.0

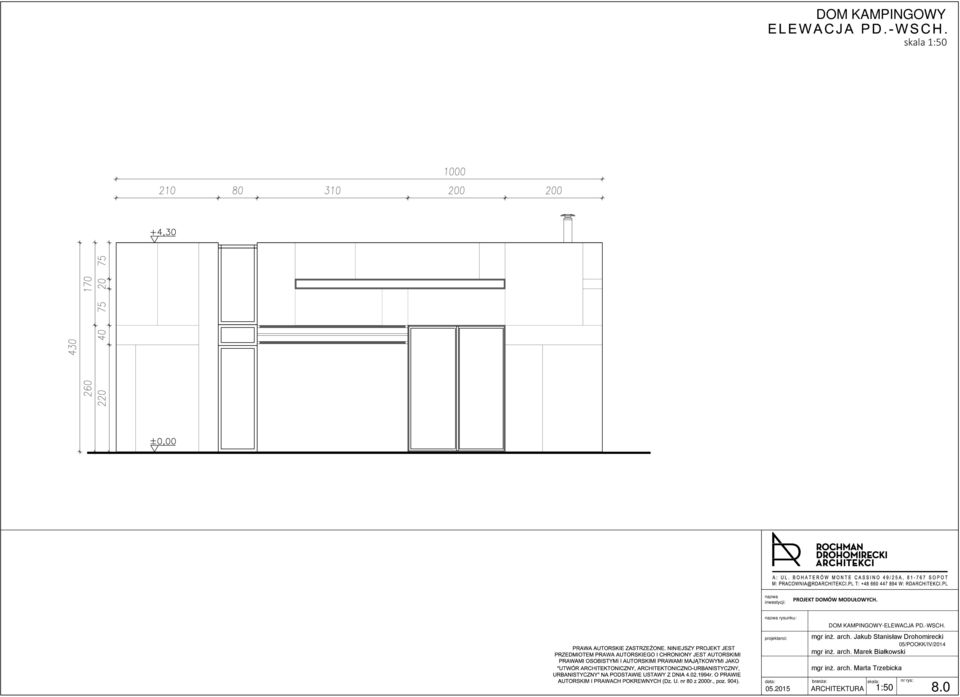

9 DOM KAMPINGOWY DOM KAMPINGOWY-ELEWACJA PD.-WSCH. 8.0

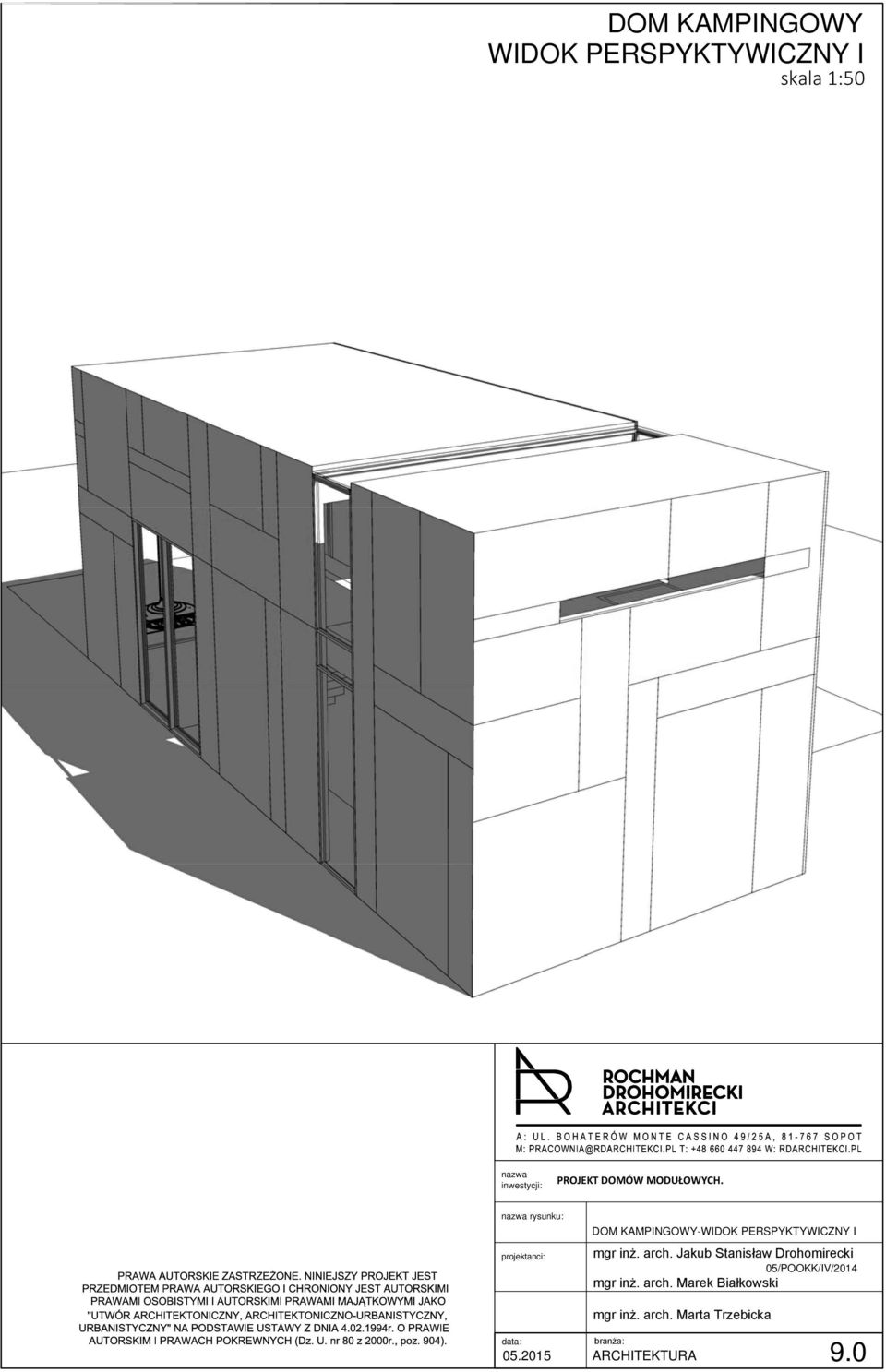

10 DOM KAMPINGOWY WIDOK PERSPYKTYWICZNY I DOM KAMPINGOWY-WIDOK PERSPYKTYWICZNY I 9.0

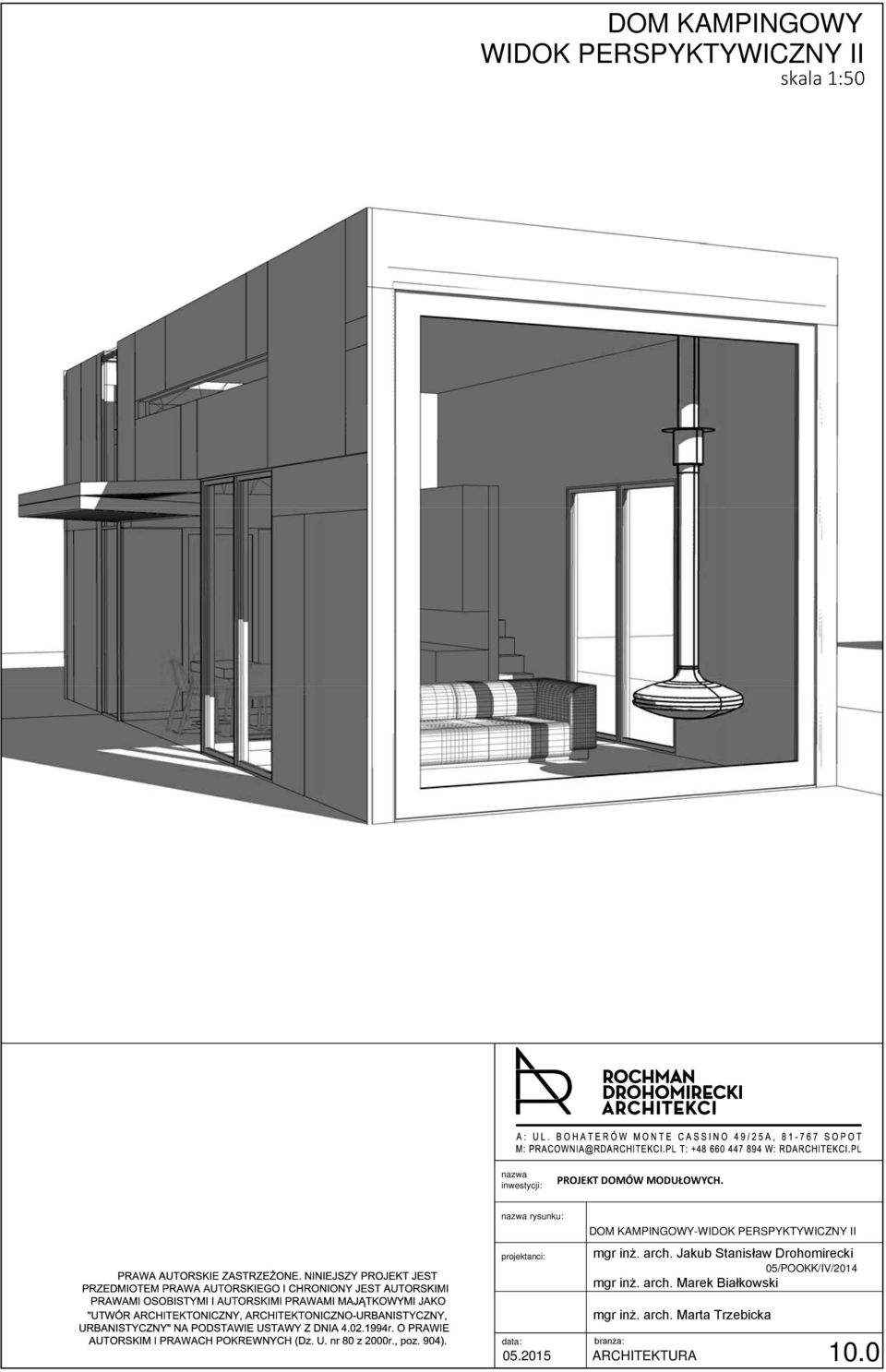

11 DOM KAMPINGOWY WIDOK PERSPYKTYWICZNY II DOM KAMPINGOWY-WIDOK PERSPYKTYWICZNY II 10.0
12 DOM LETNISKOWY a b b 15x19, Korytarz 15,5 m² 15x19, Łazienka 4,3 m² 1-06 Salon z jadalnią 33,2 m² 1-01 Pom. gosp. 1,8 m² 1-04 Kuchnia 8,9 m² 1-03 Pom. gosp. 2,4 m² a Nr Zestawienie pomieszczeń Nazwa Wykończenie posadzki CAŁOŚCIOWE ZESTAWIENIE POWIERZCHNI Parter Poddasze Powierzchnia użytkowa Powierzchnia 0,00mnpm RZUT PARTERU 1-01 Pom. gospodarcze Gres 1,8 m² 1-02 Korytarz Gres 15,5 m² 1-03 Pom. gospodarcze Gres 2,4 m² 1-04 Kuchnia Gres 8,9 m² 1-05 Łazienka Gres 4,3 m² 1-06 Salon z jadalnią Parkiet 33,2 m² 1-07 Klatka schodowa Parkiet 2,9 m² suma: 69,00 m² 51,00 m² 120,00 m² 69,00 m² DOM LETNISKOWY-RZUT PARTERU 11.0

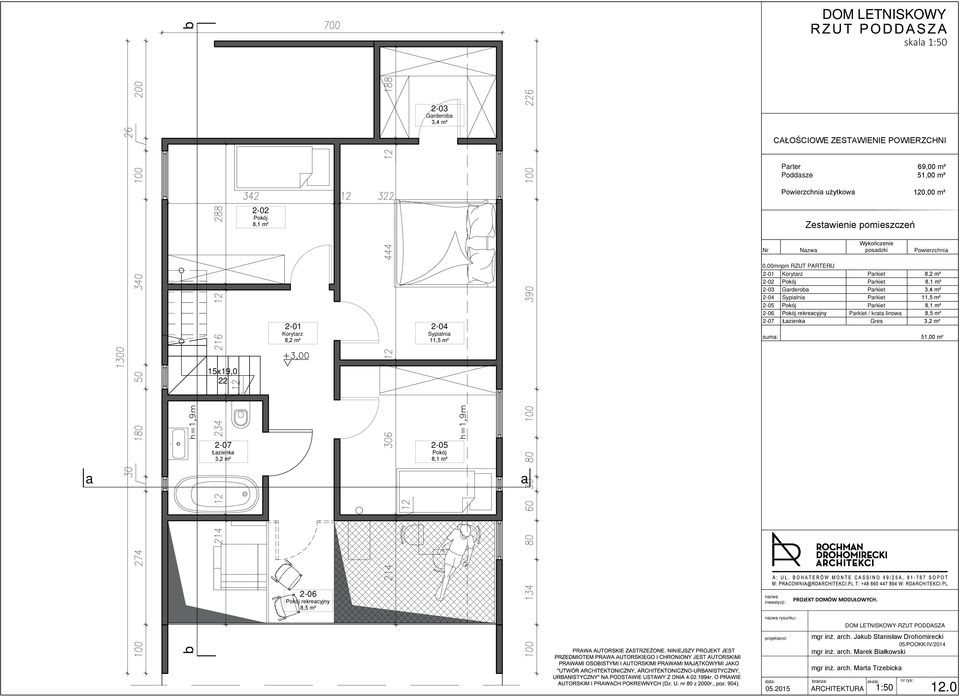

13 DOM LETNISKOWY a b b 15x19, Łazienka 3,2 m² 2-02 Pokój 8,1 m² 2-01 Korytarz 8,2 m² 2-06 Pokój rekreacyjny 8,5 m² 2-03 Garderoba 3,4 m² 2-04 Sypialnia 11,5 m² 2-05 Pokój 8,1 m² a Nr Zestawienie pomieszczeń Nazwa Wykończenie posadzki CAŁOŚCIOWE ZESTAWIENIE POWIERZCHNI Parter Poddasze Powierzchnia użytkowa Garderoba Sypialnia Pokój Pokój rekreacyjny Łazienka Powierzchnia 0,00mnpm RZUT PARTERU 2-01 Korytarz Parkiet 8,2 m² 2-02 Pokój Parkiet 8,1 m² suma: 69,00 m² 51,00 m² 120,00 m² Parkiet 3,4 m² Parkiet 11,5 m² Parkiet 8,1 m² Parkiet / krata linowa 8,5 m² Gres 3,2 m² 51,00 m² DOM LETNISKOWY-RZUT PODDASZA 12.0

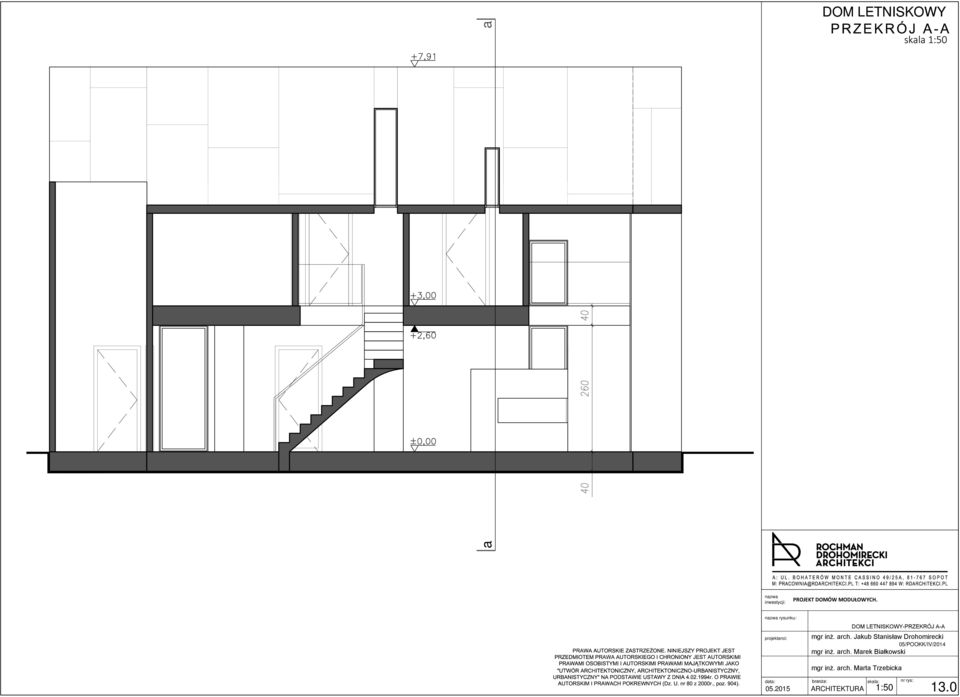

14 a a DOM LETNISKOWY DOM LETNISKOWY-PRZEKRÓJ A-A 13.0

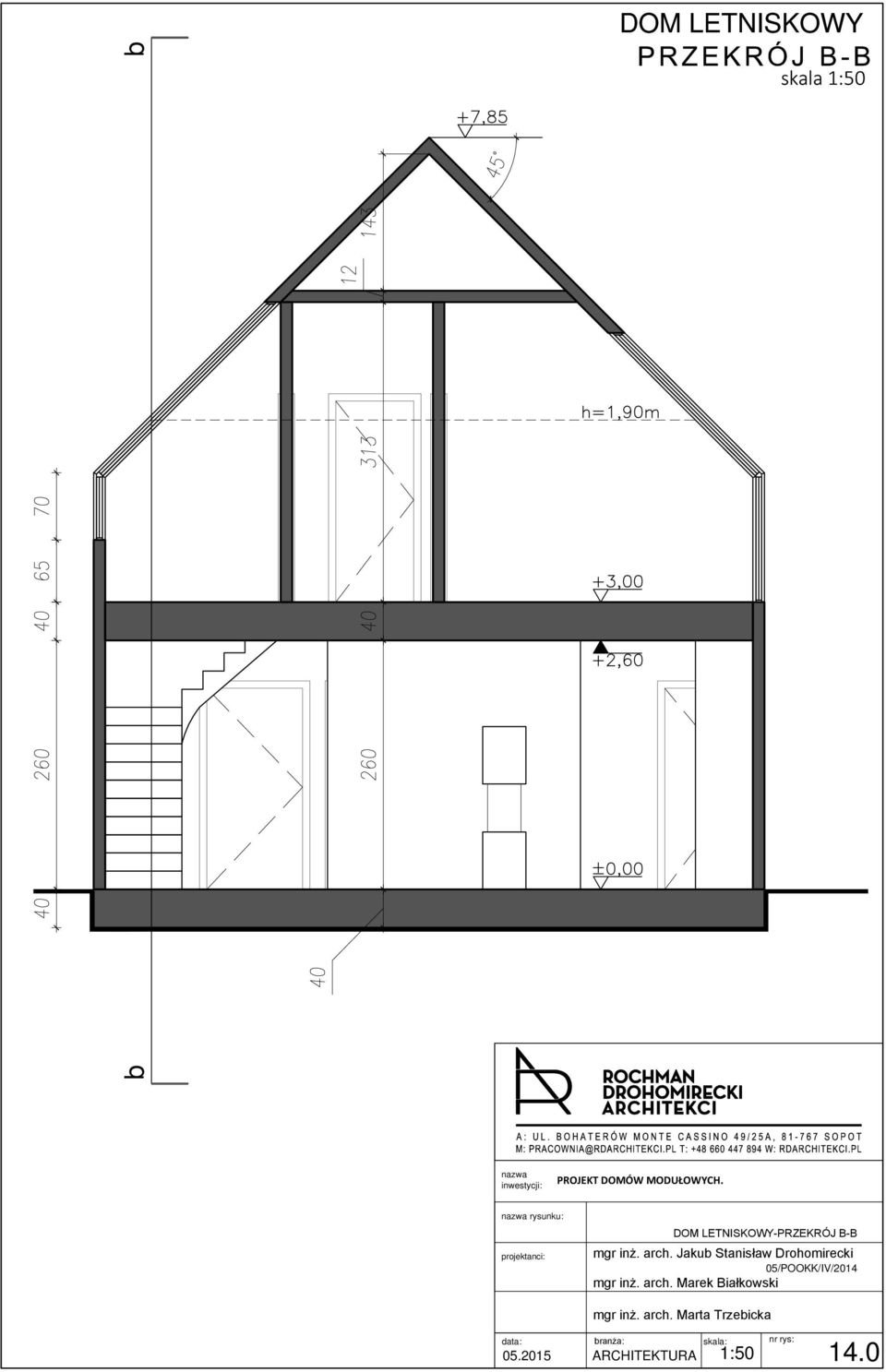

15 b b DOM LETNISKOWY DOM LETNISKOWY-PRZEKRÓJ B-B 14.0

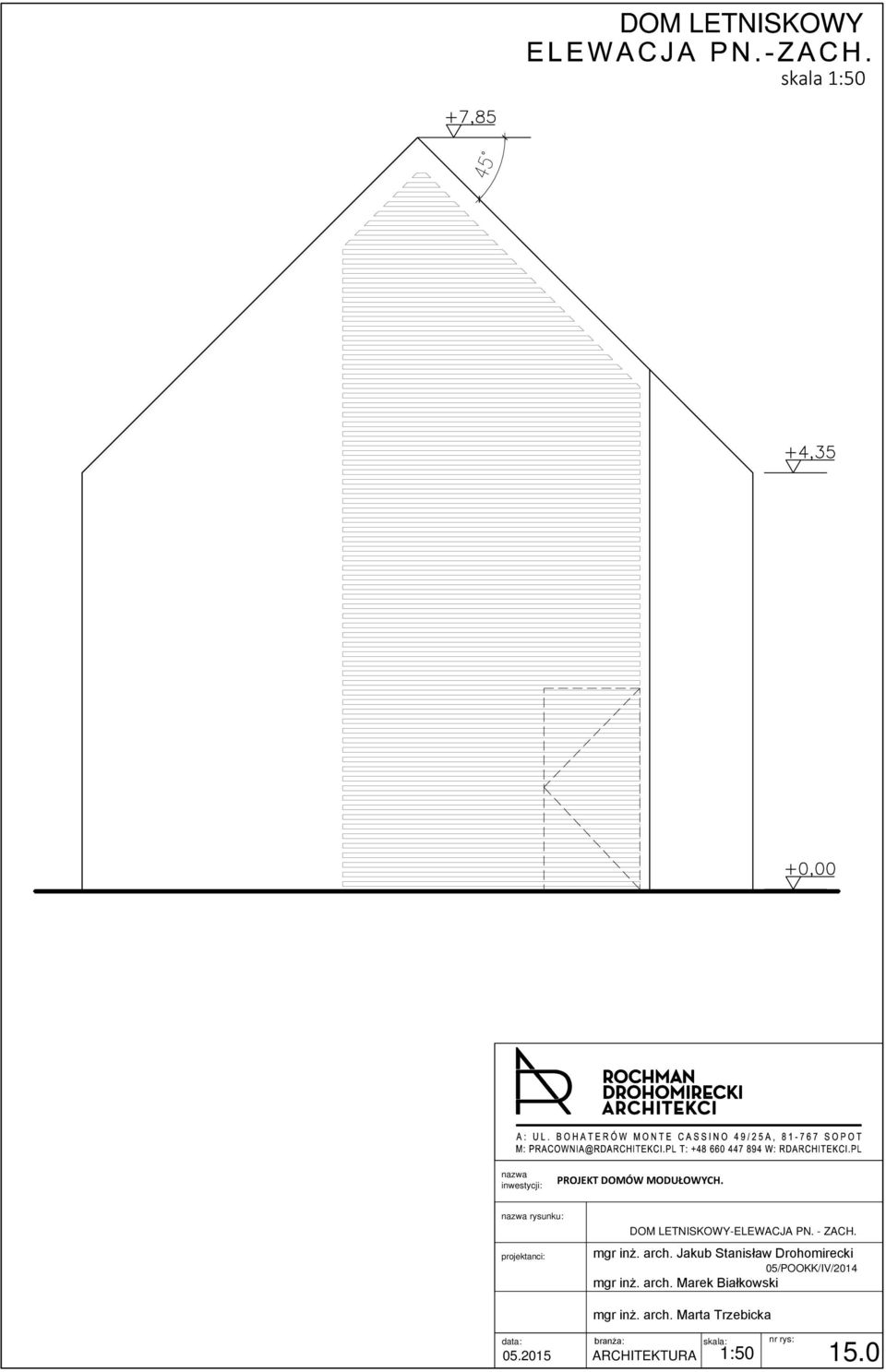

16 DOM LETNISKOWY DOM LETNISKOWY-ELEWACJA PN. - ZACH. 15.0
17 DOM LETNISKOWY DOM LETNISKOWY-ELEWACJA PN.-WSCH. 16.0

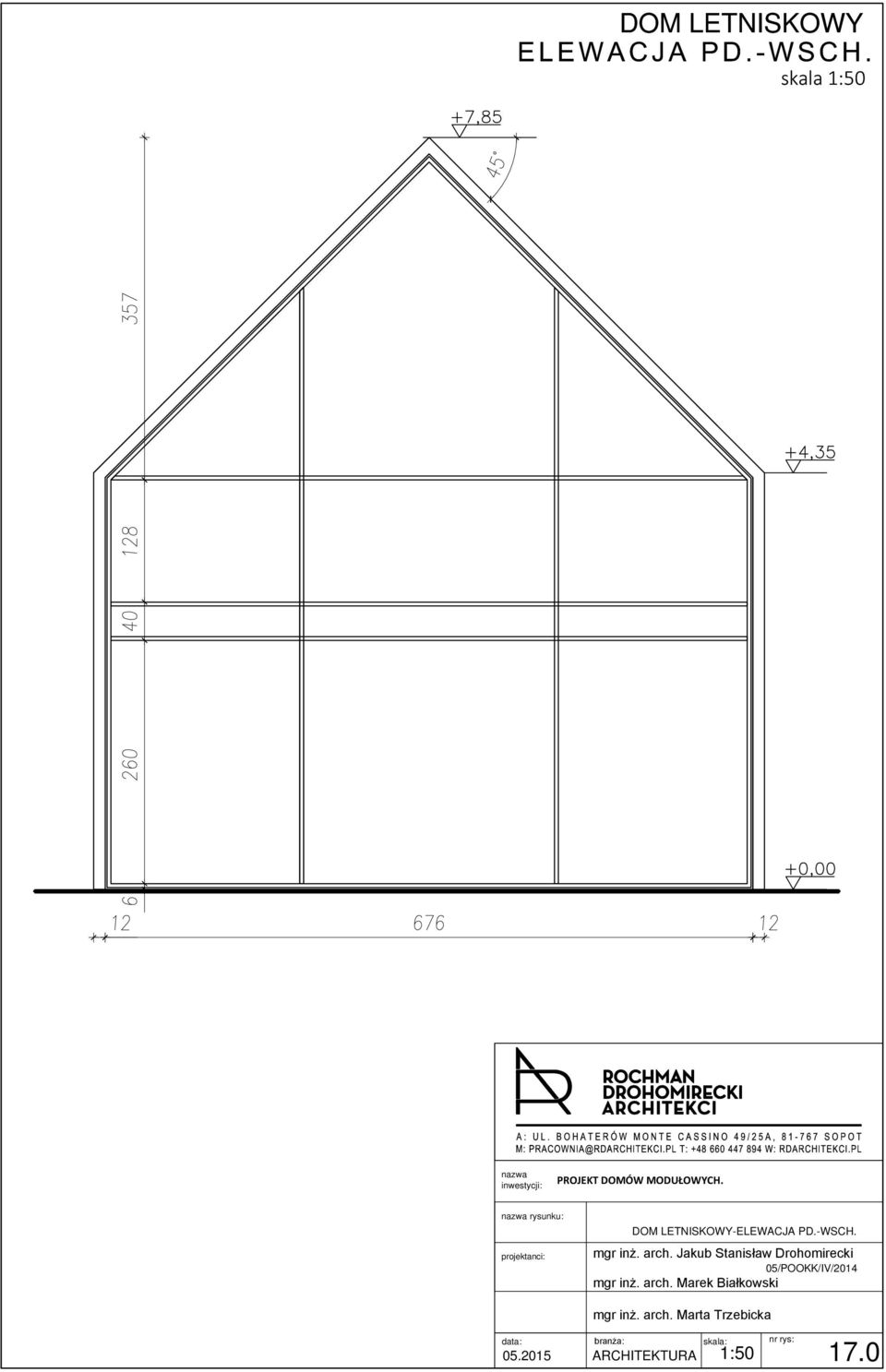

18 DOM LETNISKOWY DOM LETNISKOWY-ELEWACJA PD.-WSCH. 17.0

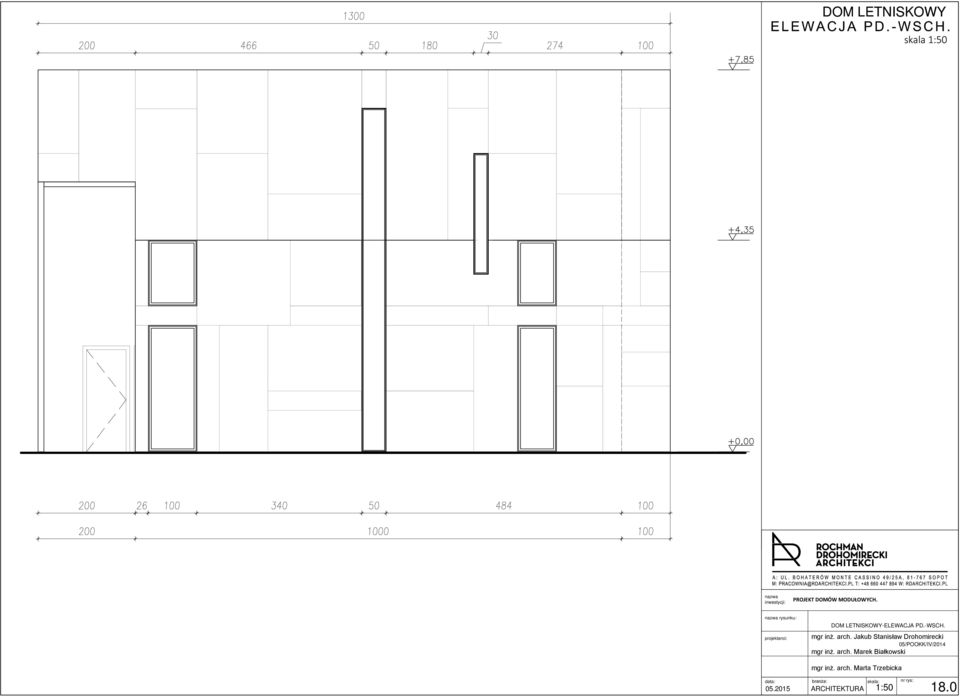

19 DOM LETNISKOWY DOM LETNISKOWY-ELEWACJA PD.-WSCH. 18.0

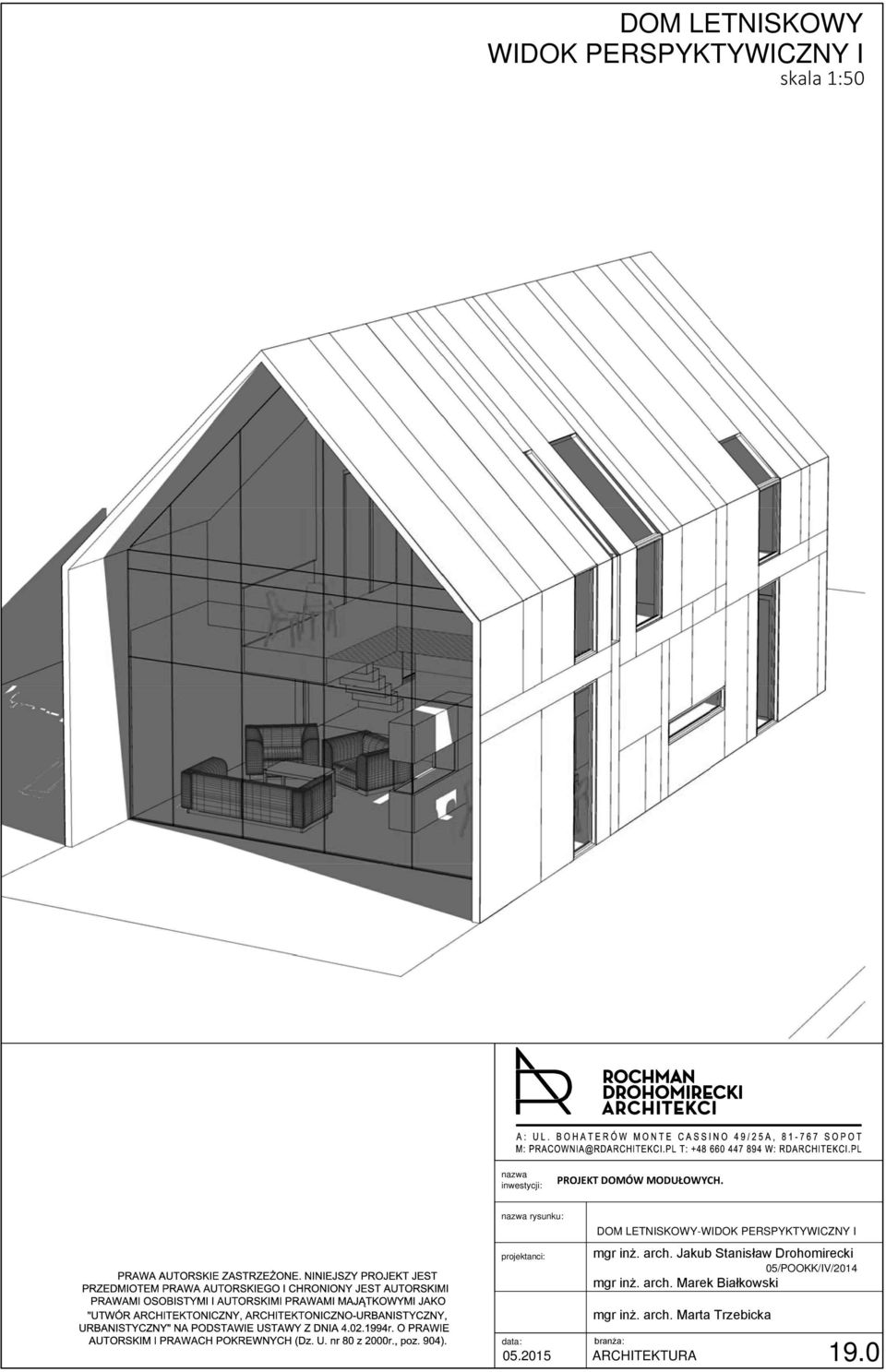

20 DOM LETNISKOWY WIDOK PERSPYKTYWICZNY I DOM LETNISKOWY-WIDOK PERSPYKTYWICZNY I 19.0
21 DOM LETNISKOWY WIDOK PERSPYKTYWICZNY II DOM LETNISKOWY-WIDOK PERSPYKTYWICZNY II 20.0
