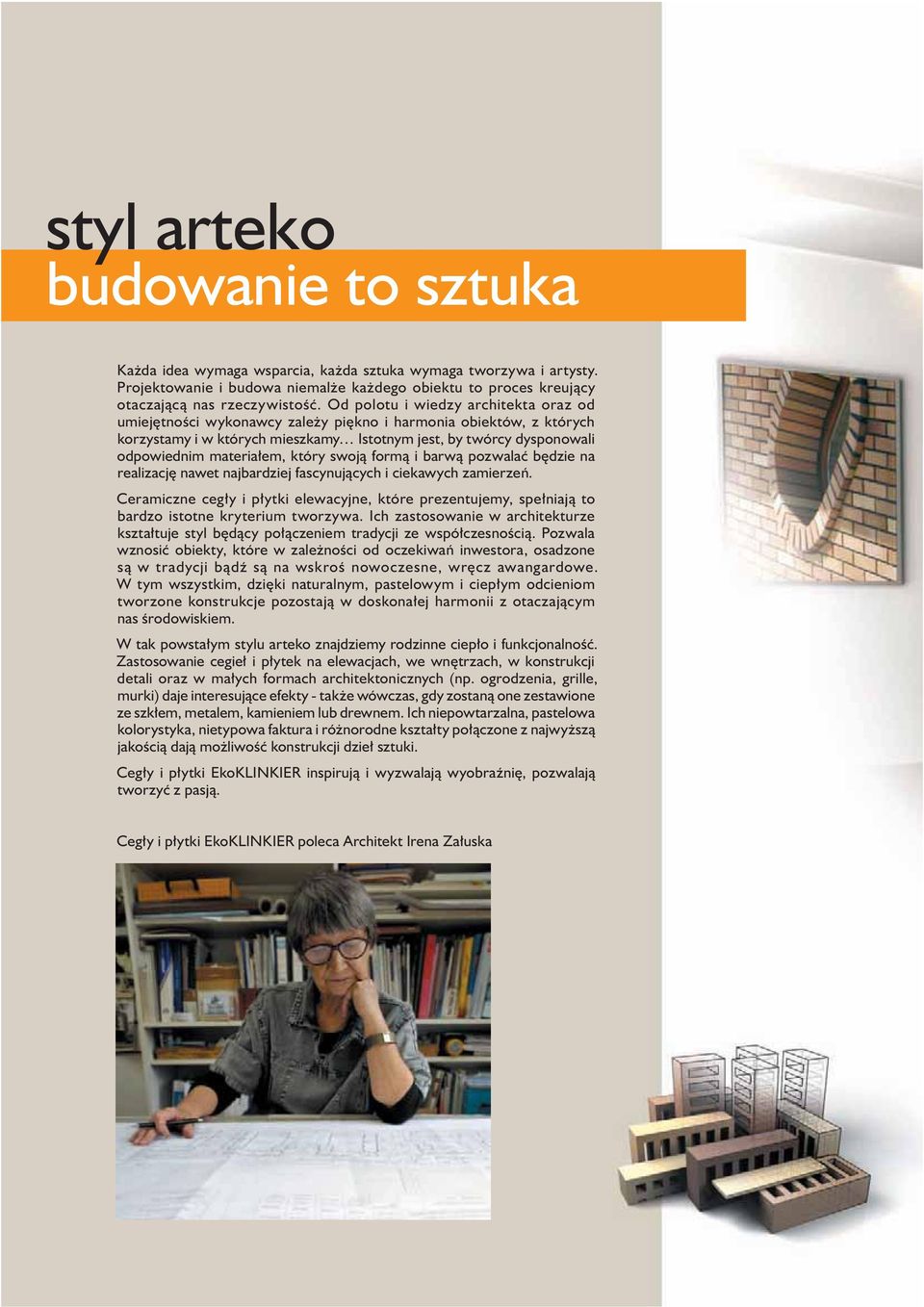

2 styl arteko budowanie to sztuka Każda idea wymaga wsparcia, każda sztuka wymaga tworzywa i artysty. Projektowanie i budowa niemalże każdego obiektu to proces kreujący otaczającą nas rzeczywistość. Od polotu i wiedzy architekta oraz od umiejętności wykonawcy zależy piękno i harmonia obiektów, z których korzystamy i w których mieszkamy Istotnym jest, by twórcy dysponowali odpowiednim materiałem, który swoją formą i barwą pozwalać będzie na realizację nawet najbardziej fascynujących i ciekawych zamierzeń. Ceramiczne cegły i płytki elewacyjne, które prezentujemy, spełniają to bardzo istotne kryterium tworzywa. Ich zastosowanie w architekturze kształtuje styl będący połączeniem tradycji ze współczesnością. Pozwala wznosić obiekty, które w zależności od oczekiwań inwestora, osadzone są w tradycji bądź są na wskroś nowoczesne, wręcz awangardowe. W tym wszystkim, dzięki naturalnym, pastelowym i ciepłym odcieniom tworzone konstrukcje pozostają w doskonałej harmonii z otaczającym nas środowiskiem. W tak powstałym stylu arteko znajdziemy rodzinne ciepło i funkcjonalność. Zastosowanie cegieł i płytek na elewacjach, we wnętrzach, w konstrukcji detali oraz w małych formach architektonicznych (np. ogrodzenia, grille, murki) daje interesujące efekty - także wówczas, gdy zostaną one zestawione ze szkłem, metalem, kamieniem lub drewnem. Ich niepowtarzalna, pastelowa kolorystyka, nietypowa faktura i różnorodne kształty połączone z najwyższą jakością dają możliwość konstrukcji dzieł sztuki. Cegły i płytki EkoKLINKIER inspirują i wyzwalają wyobraźnię, pozwalają tworzyć z pasją. Cegły i płytki EkoKLINKIER poleca Architekt Irena Załuska

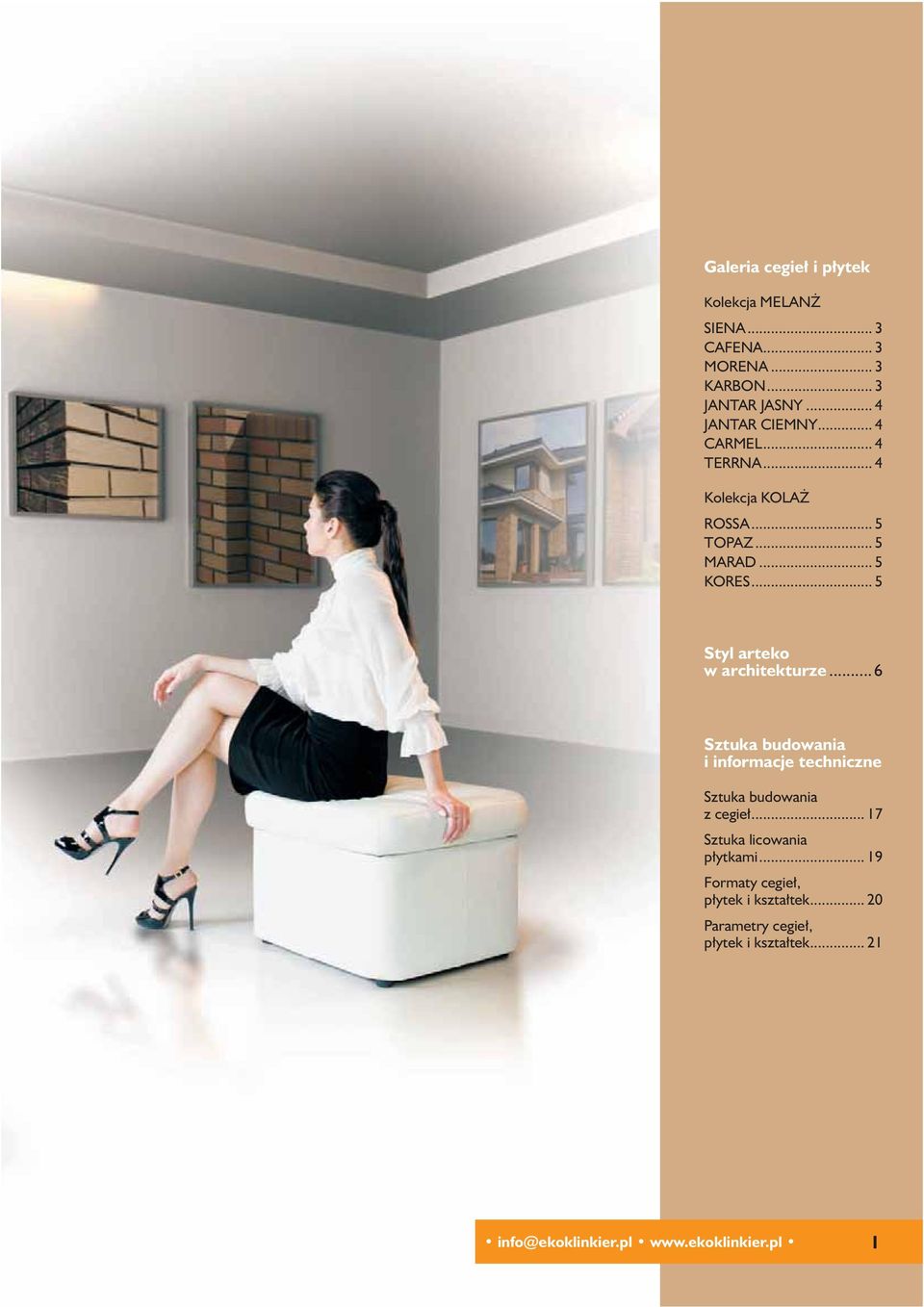

3 Galeria cegieł i płytek Kolekcja MELANŻ SIENA... 3 CAFENA... 3 MORENA... 3 KARBON... 3 JANTAR JASNY... 4 JANTAR CIEMNY... 4 CARMEL... 4 TERRNA... 4 Kolekcja KOLAŻ ROSSA... 5 TOPAZ... 5 MARAD... 5 KORES... 5 Styl arteko w architekturze...6 Sztuka budowania i informacje techniczne Sztuka budowania z cegieł Sztuka licowania płytkami Formaty cegieł, płytek i kształtek Parametry cegieł, płytek i kształtek info@ekoklinkier.pl 1

4 galeria cegieł i płytek Cegły i płytki EkoKLINKIER dostępne są w liniach produktowych Prestige i Ekoline. Tworząc linię Prestige połączyliśmy bogactwo pięknych, pastelowych barw z najwyższą jakością. Dzięki temu otrzymaliśmy produkt, który zaspokoi gusta nawet najbardziej wymagających odbiorców. Podczas tworzenia linii Ekoline przyświecała nam idea powiązania korzystnej ceny z ciekawą estetyką. W ten sposób powstał produkt, dzięki któremu każdy może zrealizować swoje marzenia.

5

6

7

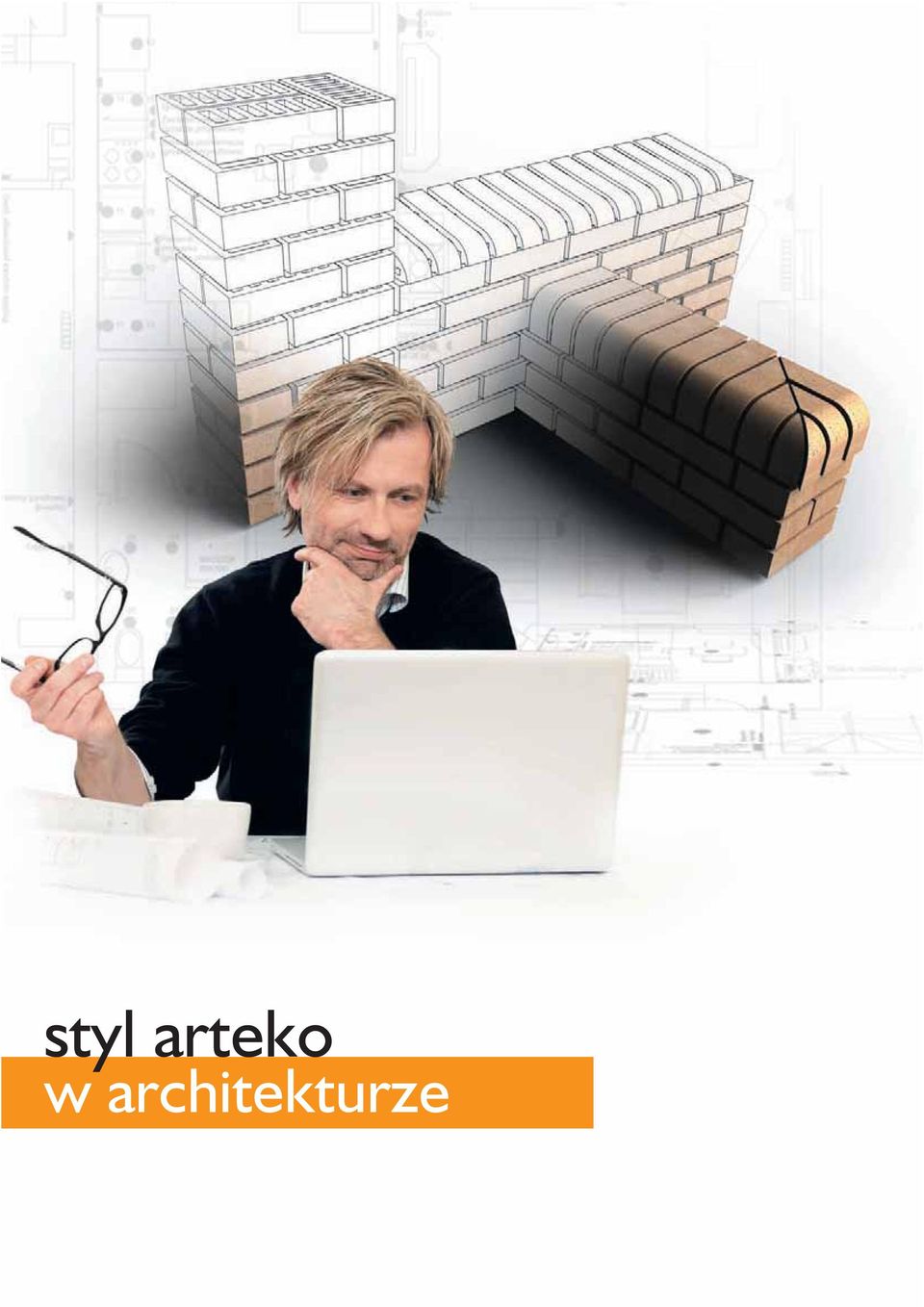

8 styl arteko w architekturze

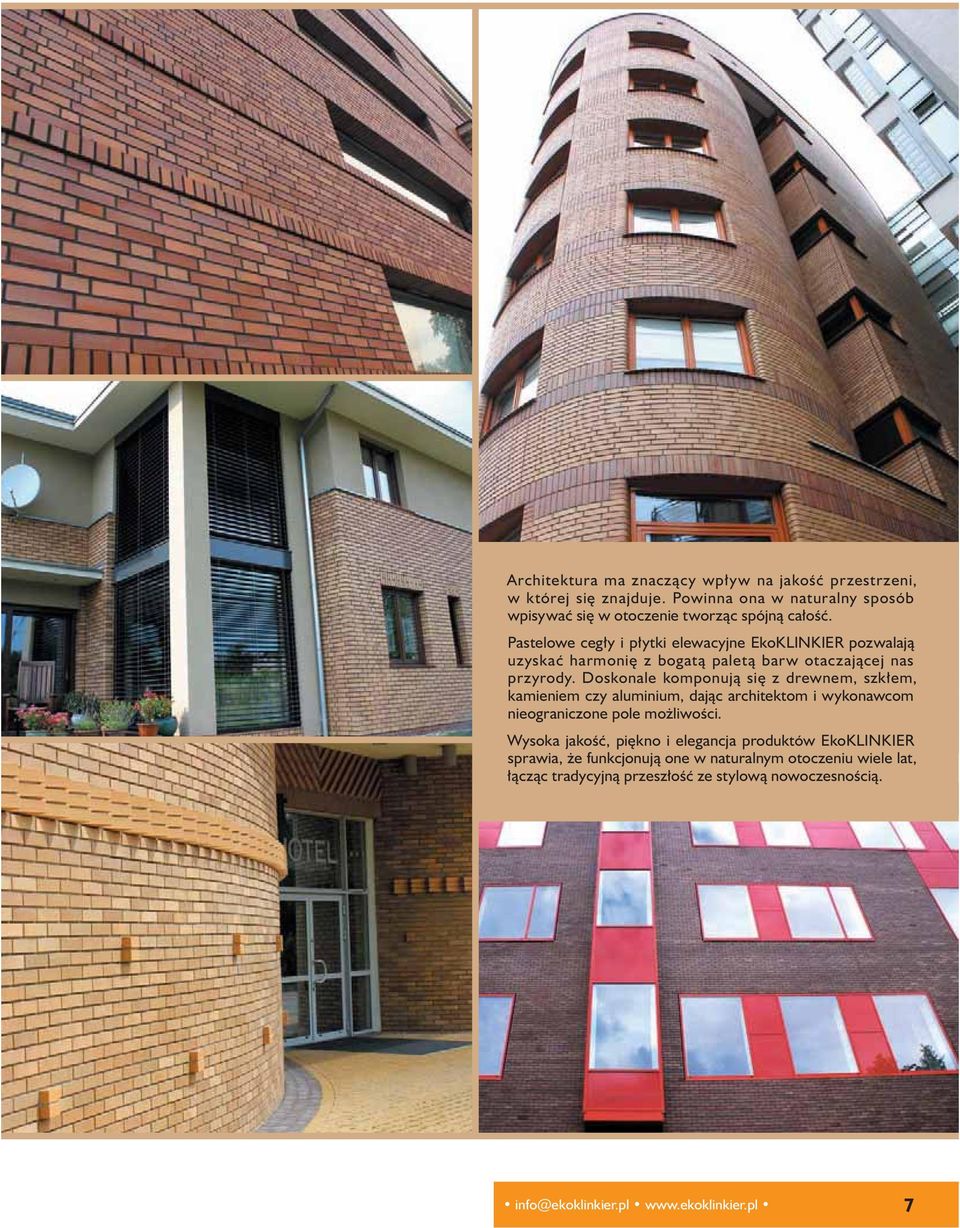

9 Architektura ma znaczący wpływ na jakość przestrzeni, w której się znajduje. Powinna ona w naturalny sposób wpisywać się w otoczenie tworząc spójną całość. Pastelowe cegły i płytki elewacyjne EkoKLINKIER pozwalają uzyskać harmonię z bogatą paletą barw otaczającej nas przyrody. Doskonale komponują się z drewnem, szkłem, kamieniem czy aluminium, dając architektom i wykonawcom nieograniczone pole możliwości. Wysoka jakość, piękno i elegancja produktów EkoKLINKIER sprawia, że funkcjonują one w naturalnym otoczeniu wiele lat, łącząc tradycyjną przeszłość ze stylową nowoczesnością. info@ekoklinkier.pl 7

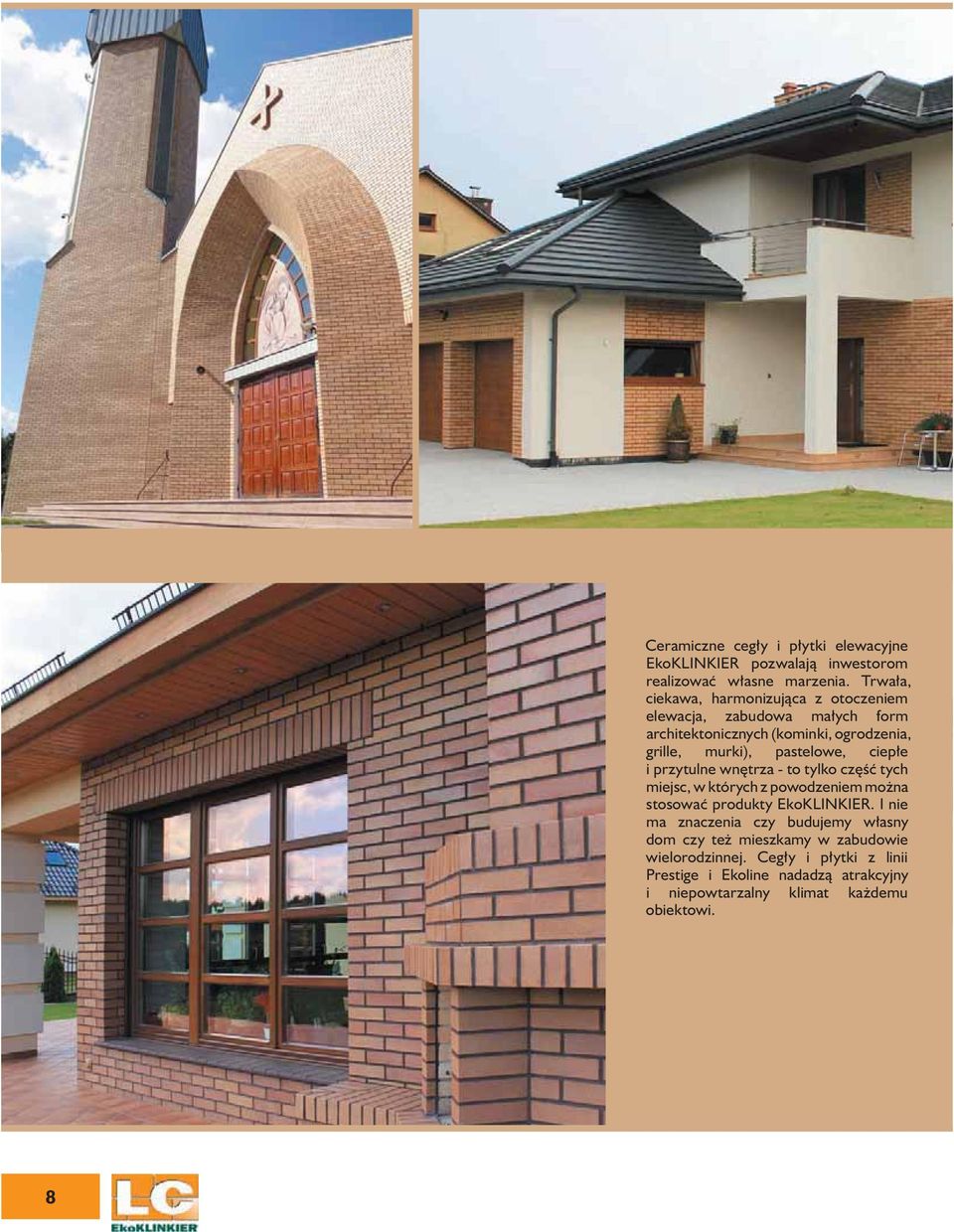

10 8 Ceramiczne cegły i płytki elewacyjne EkoKLINKIER pozwalają inwestorom realizować własne marzenia. Trwała, ciekawa, harmonizująca z otoczeniem elewacja, zabudowa małych form architektonicznych (kominki, ogrodzenia, grille, murki), pastelowe, ciepłe i przytulne wnętrza - to tylko część tych miejsc, w których z powodzeniem można stosować produkty EkoKLINKIER. I nie ma znaczenia czy budujemy własny dom czy też mieszkamy w zabudowie wielorodzinnej. Cegły i płytki z linii Prestige i Ekoline nadadzą atrakcyjny i niepowtarzalny klimat każdemu obiektowi.

11 9

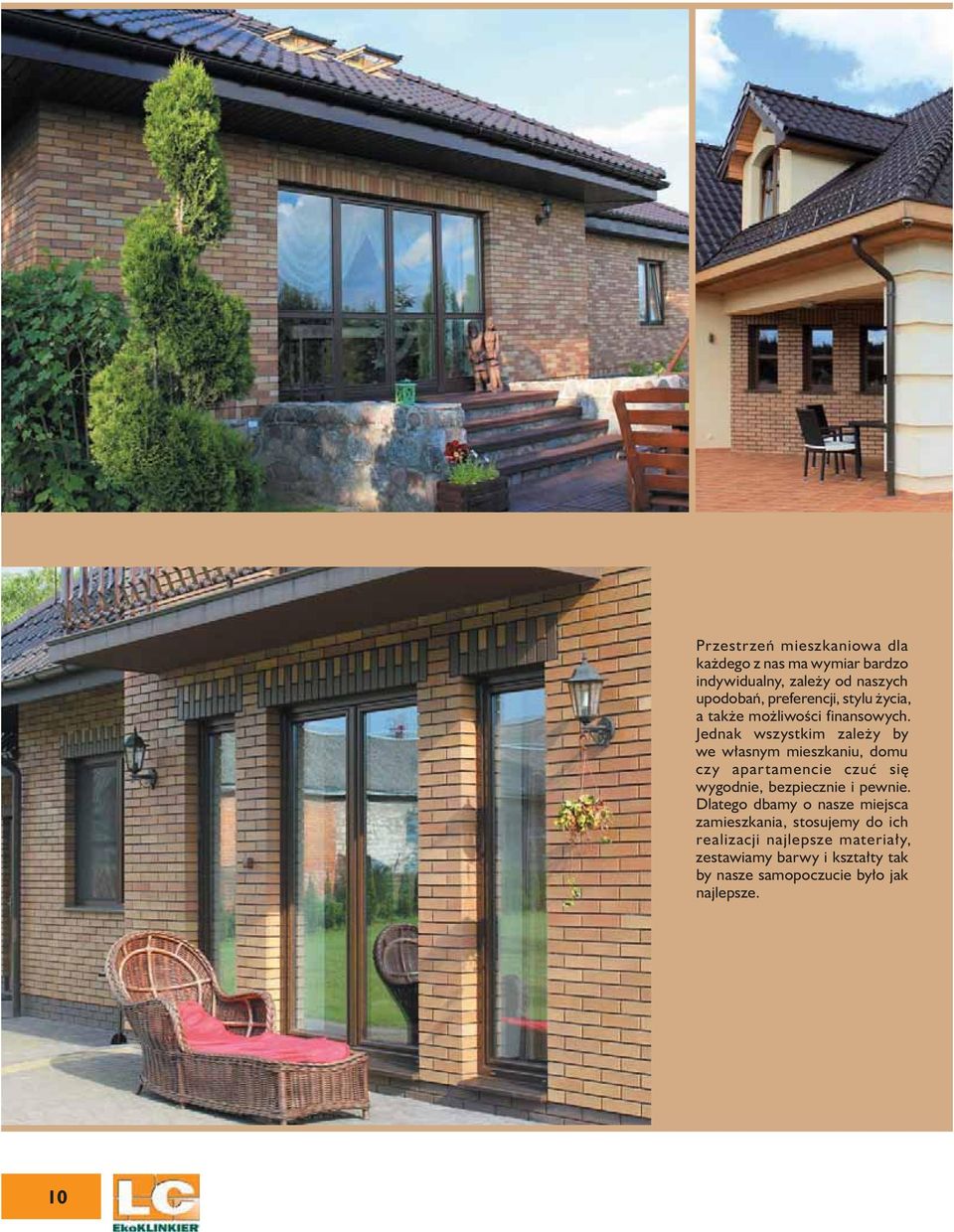

12 10 Przestrzeń mieszkaniowa dla każdego z nas ma wymiar bardzo indywidualny, zależy od naszych upodobań, preferencji, stylu życia, a także możliwości finansowych. Jednak wszystkim zależy by we własnym mieszkaniu, domu czy apartamencie czuć się wygodnie, bezpiecznie i pewnie. Dlatego dbamy o nasze miejsca zamieszkania, stosujemy do ich realizacji najlepsze materiały, zestawiamy barwy i kształty tak by nasze samopoczucie było jak najlepsze.

13 11

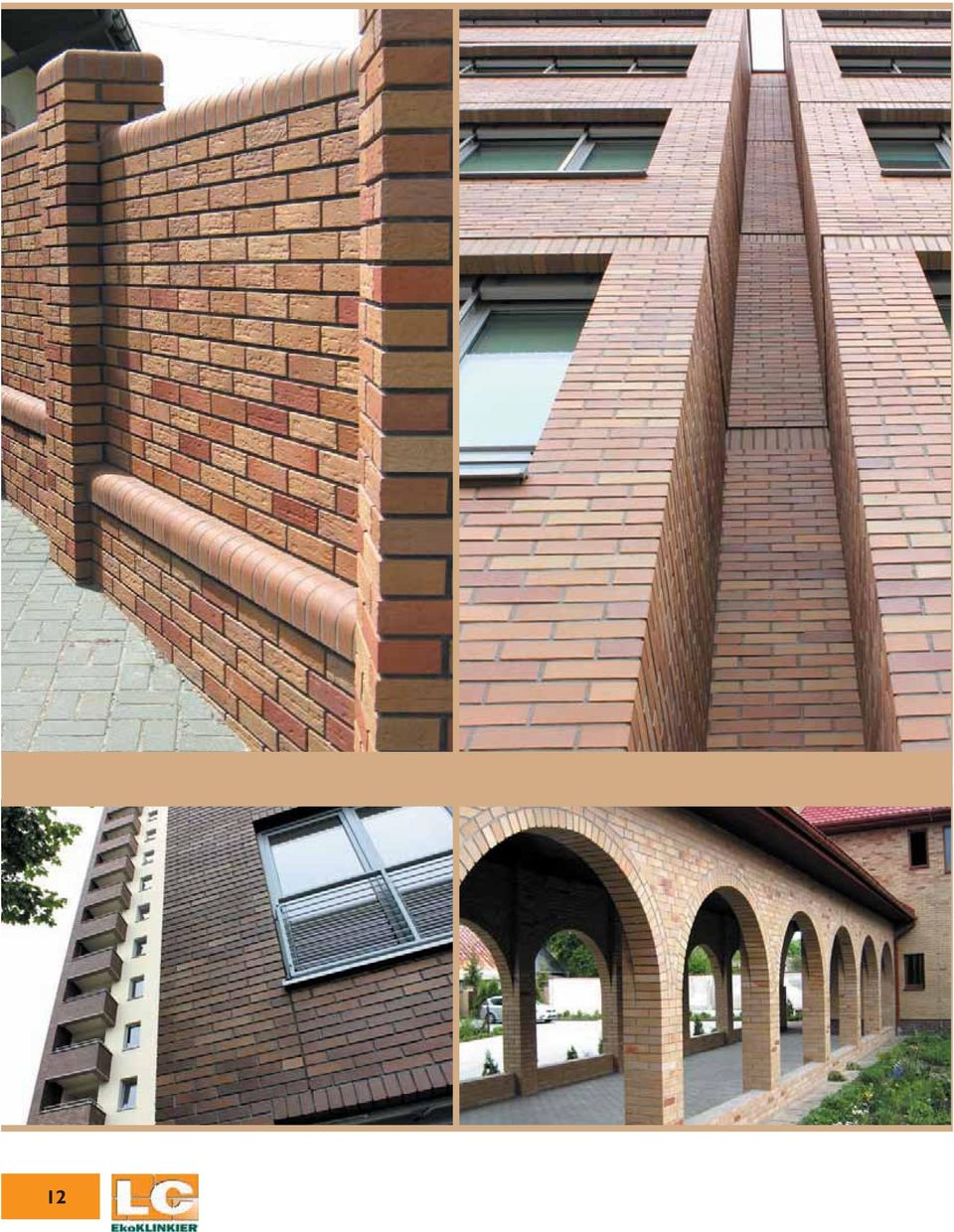

14 12

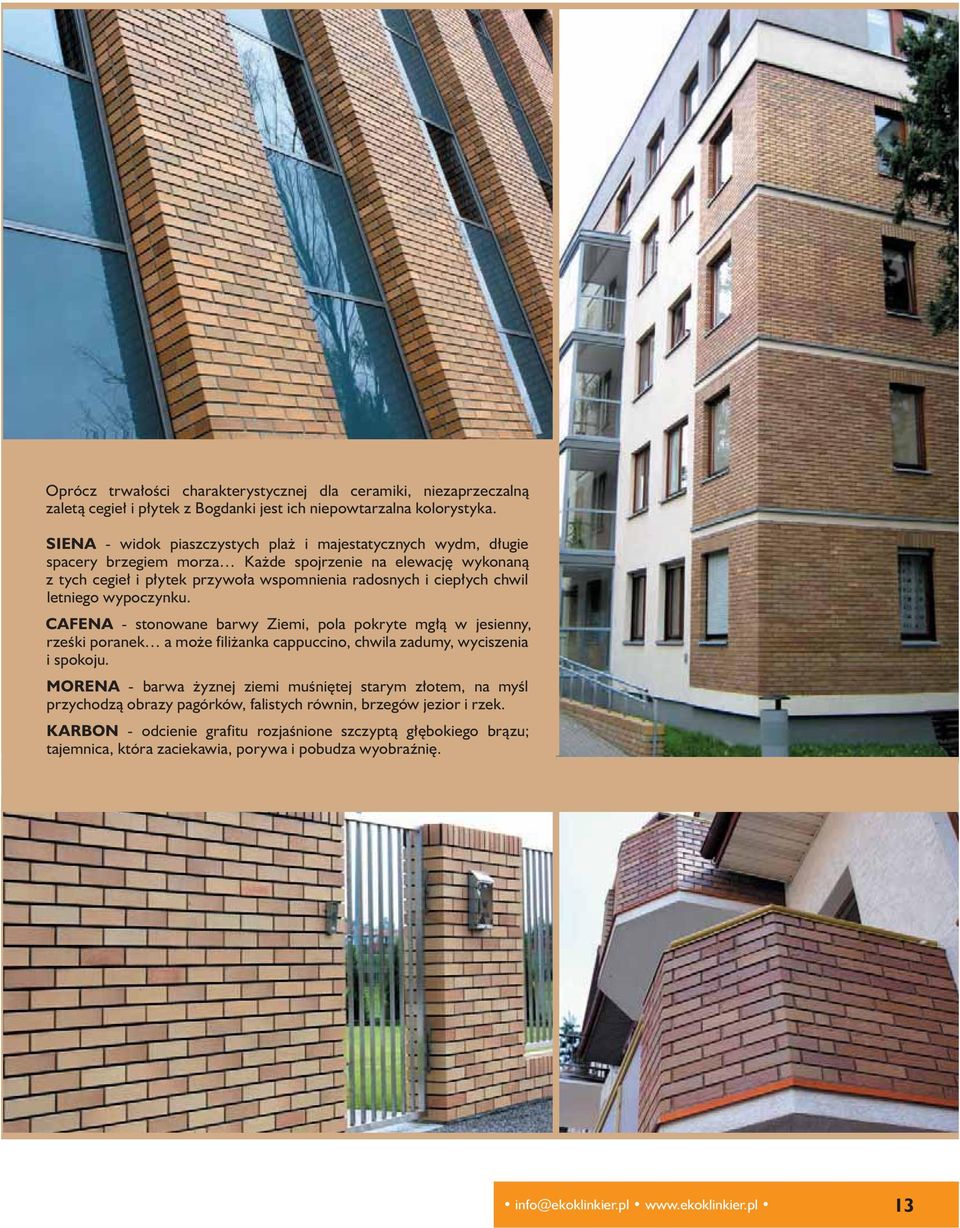

15 Oprócz trwałości charakterystycznej dla ceramiki, niezaprzeczalną zaletą cegieł i płytek z Bogdanki jest ich niepowtarzalna kolorystyka. SIENA - widok piaszczystych plaż i majestatycznych wydm, długie spacery brzegiem morza Każde spojrzenie na elewację wykonaną z tych cegieł i płytek przywoła wspomnienia radosnych i ciepłych chwil letniego wypoczynku. CAFENA - stonowane barwy Ziemi, pola pokryte mgłą w jesienny, rześki poranek a może filiżanka cappuccino, chwila zadumy, wyciszenia i spokoju. MORENA - barwa żyznej ziemi muśniętej starym złotem, na myśl przychodzą obrazy pagórków, falistych równin, brzegów jezior i rzek. KARBON - odcienie grafitu rozjaśnione szczyptą głębokiego brązu; tajemnica, która zaciekawia, porywa i pobudza wyobraźnię. info@ekoklinkier.pl

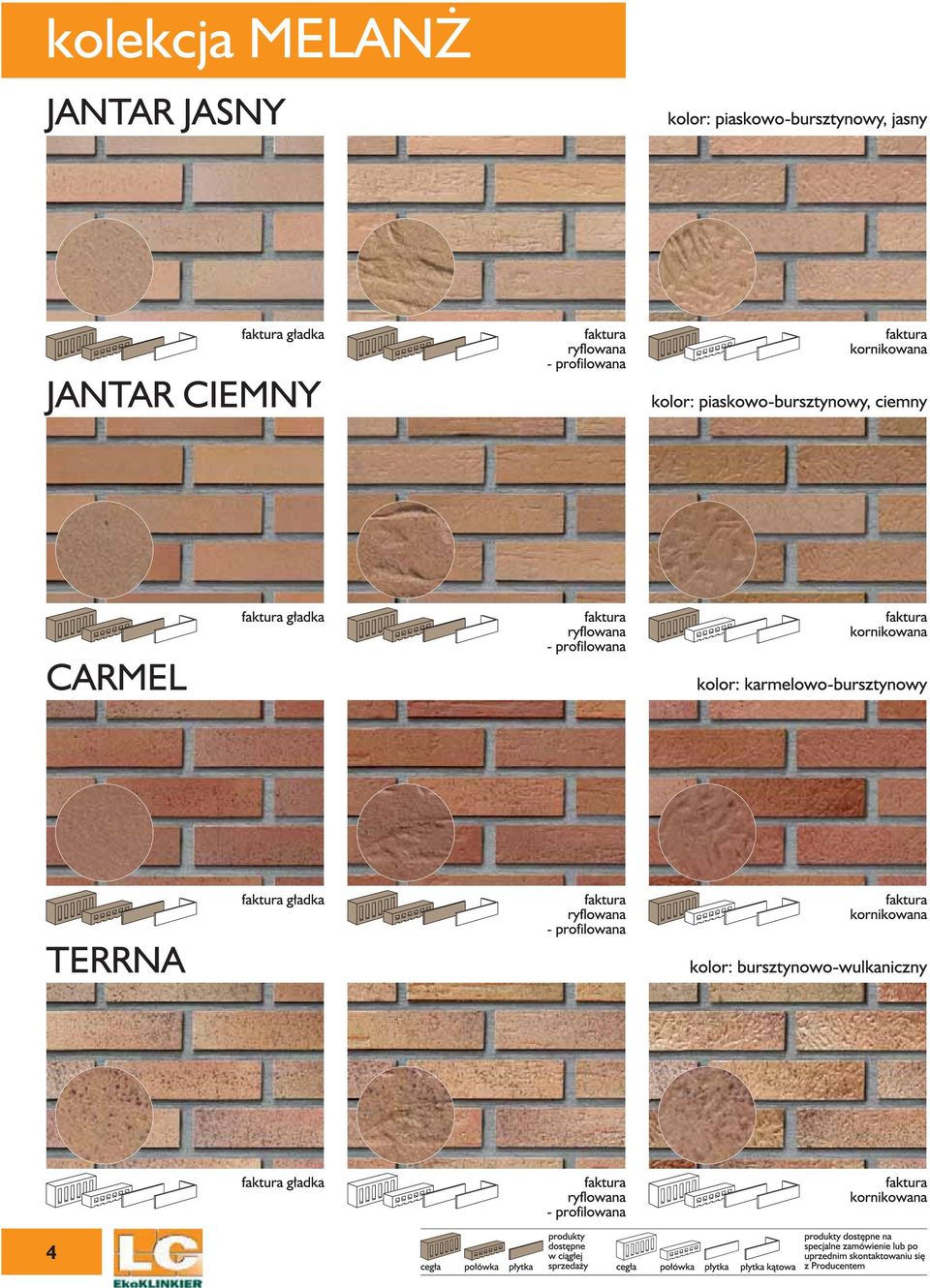

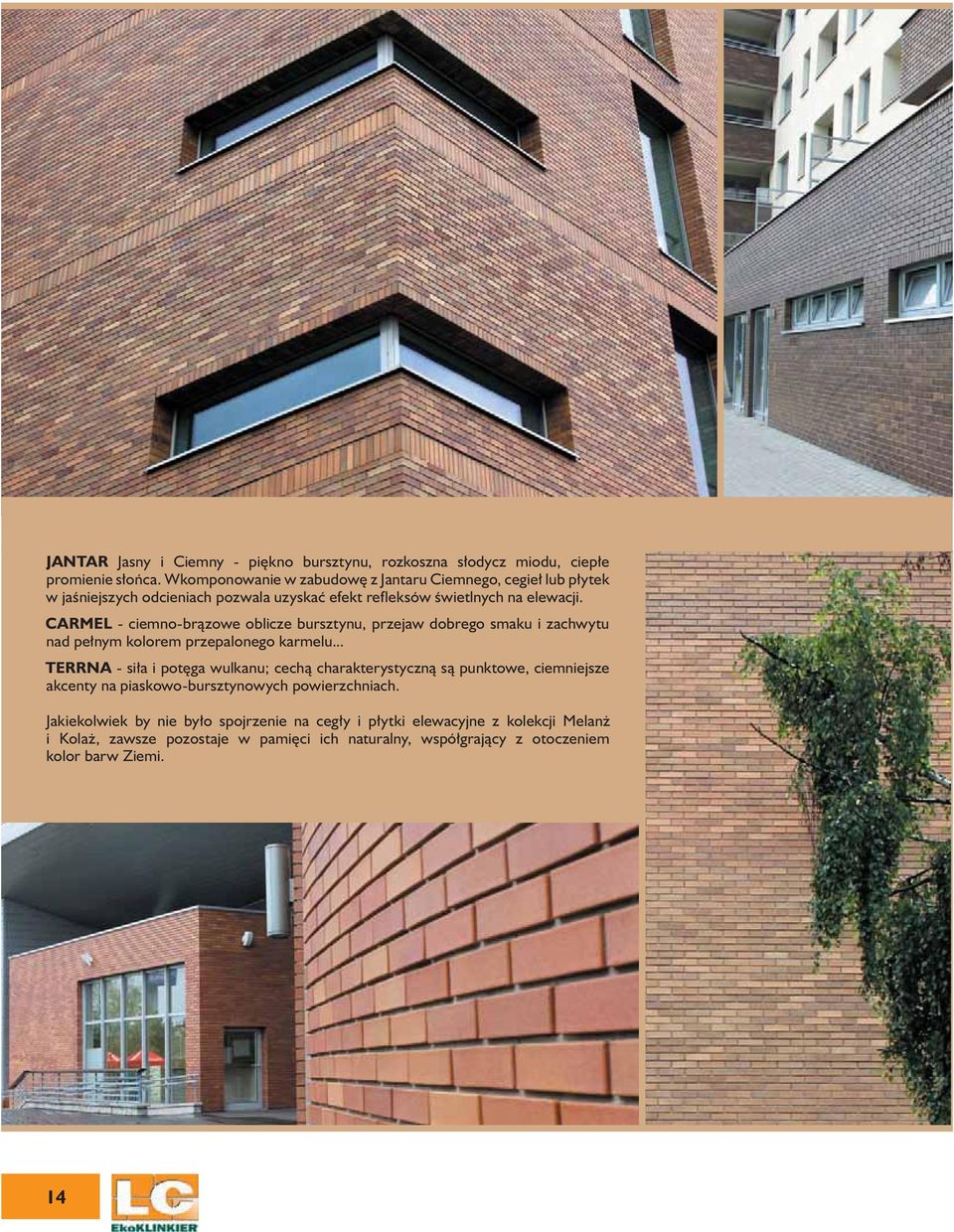

16 JANTAR Jasny i Ciemny - piękno bursztynu, rozkoszna słodycz miodu, ciepłe promienie słońca. Wkomponowanie w zabudowę z Jantaru Ciemnego, cegieł lub płytek w jaśniejszych odcieniach pozwala uzyskać efekt refleksów świetlnych na elewacji. CARMEL - ciemno-brązowe oblicze bursztynu, przejaw dobrego smaku i zachwytu nad pełnym kolorem przepalonego karmelu... TERRNA - siła i potęga wulkanu; cechą charakterystyczną są punktowe, ciemniejsze akcenty na piaskowo-bursztynowych powierzchniach. Jakiekolwiek by nie było spojrzenie na cegły i płytki elewacyjne z kolekcji Melanż i Kolaż, zawsze pozostaje w pamięci ich naturalny, współgrający z otoczeniem kolor barw Ziemi. 14

17

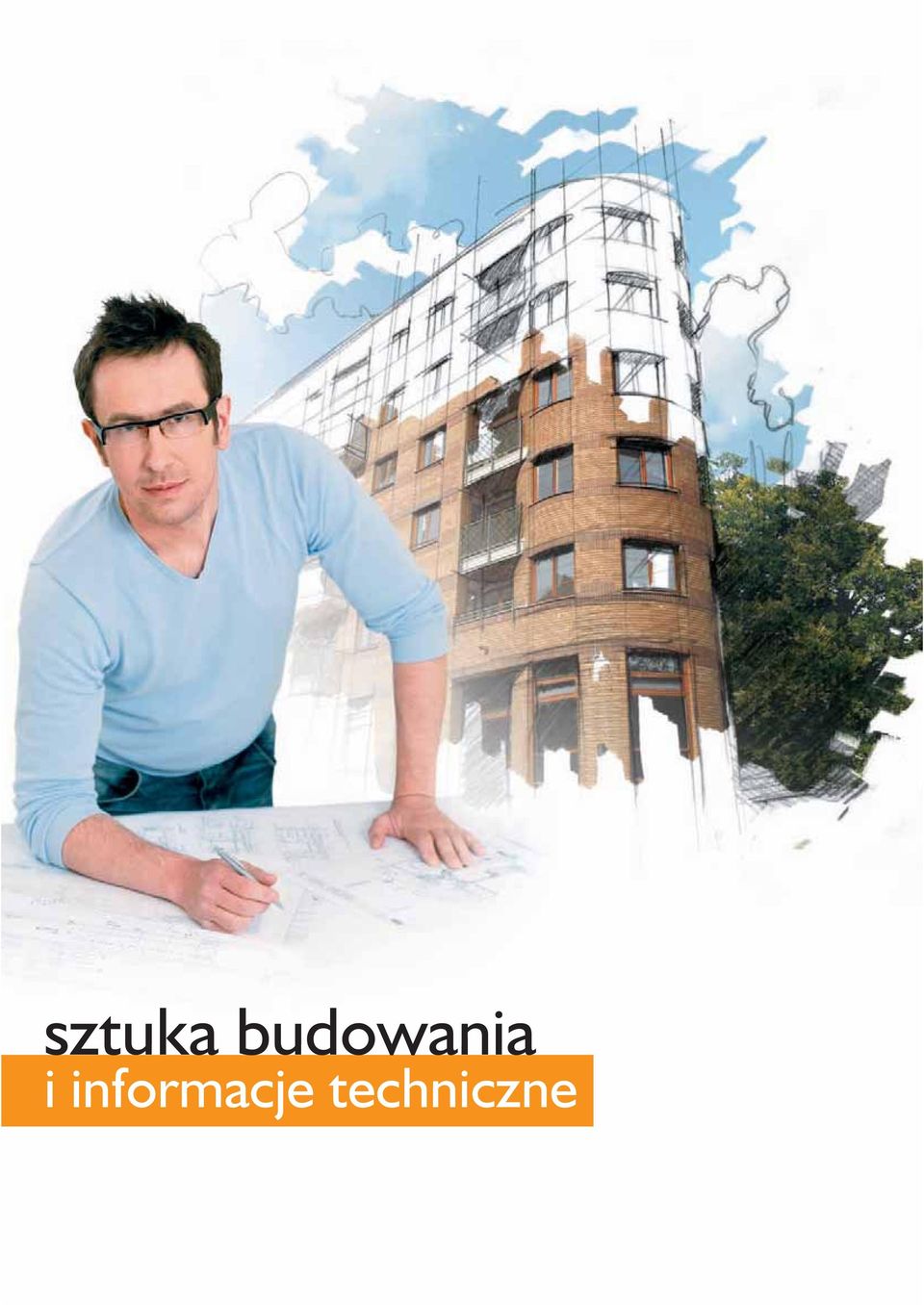

18 sztuka budowania i informacje techniczne

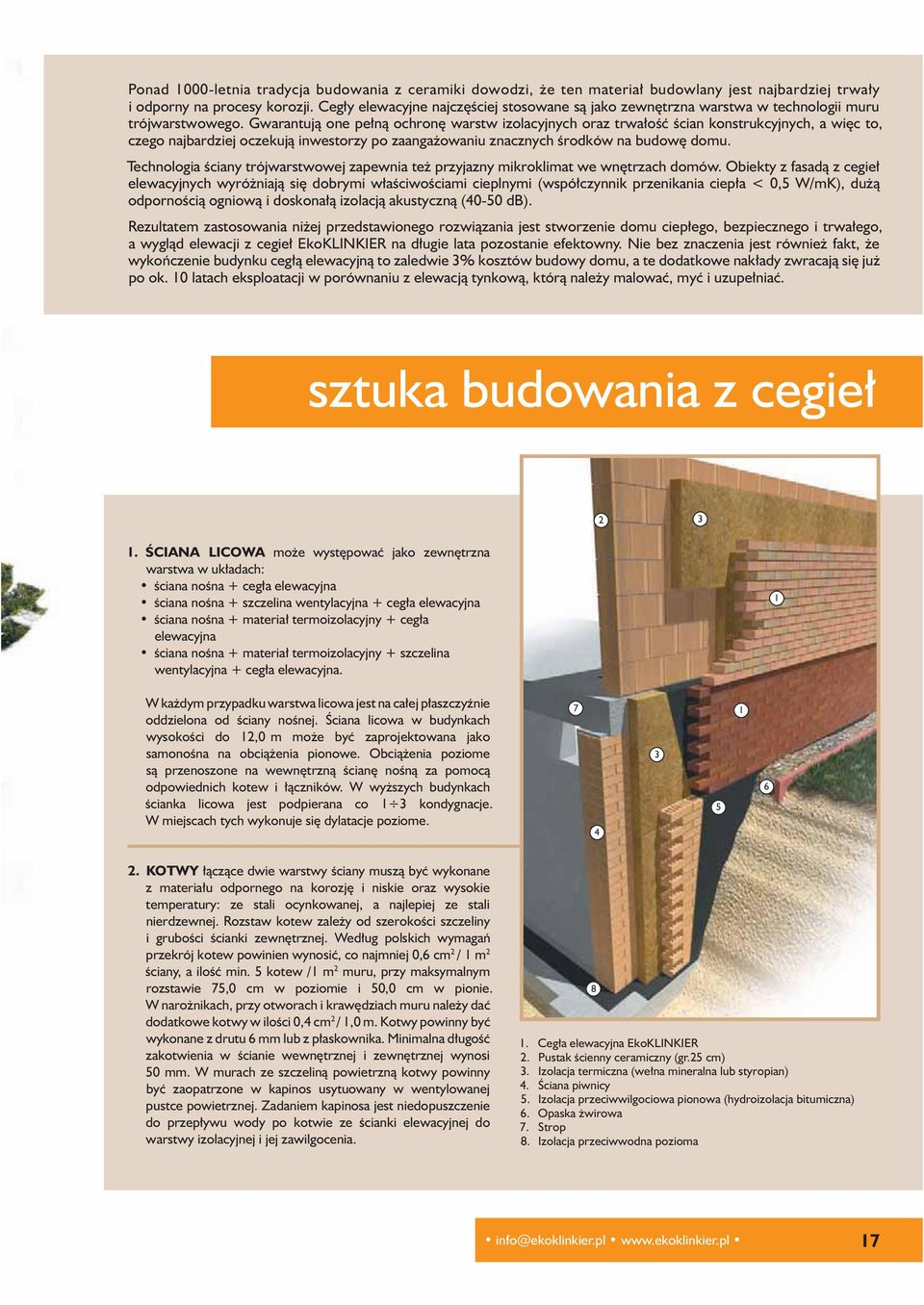

19 Ponad 1000-letnia tradycja budowania z ceramiki dowodzi, że ten materiał budowlany jest najbardziej trwały i odporny na procesy korozji. Cegły elewacyjne najczęściej stosowane są jako zewnętrzna warstwa w technologii muru trójwarstwowego. Gwarantują one pełną ochronę warstw izolacyjnych oraz trwałość ścian konstrukcyjnych, a więc to, czego najbardziej oczekują inwestorzy po zaangażowaniu znacznych środków na budowę domu. Technologia ściany trójwarstwowej zapewnia też przyjazny mikroklimat we wnętrzach domów. Obiekty z fasadą z cegieł elewacyjnych wyróżniają się dobrymi właściwościami cieplnymi (współczynnik przenikania ciepła < 0,5 W/mK), dużą odpornością ogniową i doskonałą izolacją akustyczną (40-50 db). Rezultatem zastosowania niżej przedstawionego rozwiązania jest stworzenie domu ciepłego, bezpiecznego i trwałego, a wygląd elewacji z cegieł EkoKLINKIER na długie lata pozostanie efektowny. Nie bez znaczenia jest również fakt, że wykończenie budynku cegłą elewacyjną to zaledwie 3% kosztów budowy domu, a te dodatkowe nakłady zwracają się już po ok. 10 latach eksploatacji w porównaniu z elewacją tynkową, którą należy malować, myć i uzupełniać. sztuka budowania z cegieł ŚCIANA LICOWA może występować jako zewnętrzna warstwa w układach: ściana nośna + cegła elewacyjna ściana nośna + szczelina wentylacyjna + cegła elewacyjna ściana nośna + materiał termoizolacyjny + cegła elewacyjna ściana nośna + materiał termoizolacyjny + szczelina wentylacyjna + cegła elewacyjna. 1 W każdym przypadku warstwa licowa jest na całej płaszczyźnie oddzielona od ściany nośnej. Ściana licowa w budynkach wysokości do 12,0 m może być zaprojektowana jako samonośna na obciążenia pionowe. Obciążenia poziome są przenoszone na wewnętrzną ścianę nośną za pomocą odpowiednich kotew i łączników. W wyższych budynkach ścianka licowa jest podpie rana co 1 3 kondygnacje. W miejscach tych wykonuje się dylatacje poziome KOTWY łączące dwie warstwy ściany muszą być wykonane z materiału odpornego na koro zję i niskie oraz wysokie temperatury: ze stali ocynkowanej, a najlepiej ze stali nierdzewnej. Rozstaw kotew zależy od szerokości szczeliny i grubości ścianki zewnętrznej. Według pol skich wymagań przekrój kotew powinien wynosić, co najmniej 0,6 cm 2 / 1 m 2 ściany, a ilość min. 5 kotew /1 m 2 muru, przy maksymalnym rozstawie 75,0 cm w poziomie i 50,0 cm w pionie. W narożnikach, przy otworach i krawędziach muru należy dać dodatkowe kotwy w ilości 0,4 cm 2 / 1,0 m. Kotwy powinny być wykonane z drutu 6 mm lub z płaskownika. Minimalna długość zakotwienia w ścianie wewnętrznej i zewnętrznej wynosi 50 mm. W murach ze szczeliną powietrzną kotwy powinny być zaopatrzone w kapinos usytuowany w wentylowanej pustce powietrznej. Zadaniem kapinosa jest niedopuszczenie do przepływu wody po kotwie ze ścianki elewacyjnej do warstwy izolacyjnej i jej zawilgocenia Cegła elewacyjna EkoKLINKIER 2. Pustak ścienny ceramiczny (gr.25 cm) 3. Izolacja termiczna (wełna mineralna lub styropian) 4. Ściana piwnicy 5. Izolacja przeciwwilgociowa pionowa (hydroizolacja bitumiczna) 6. Opaska żwirowa 7. Strop 8. Izolacja przeciwwodna pozioma info@ekoklinkier.pl 17

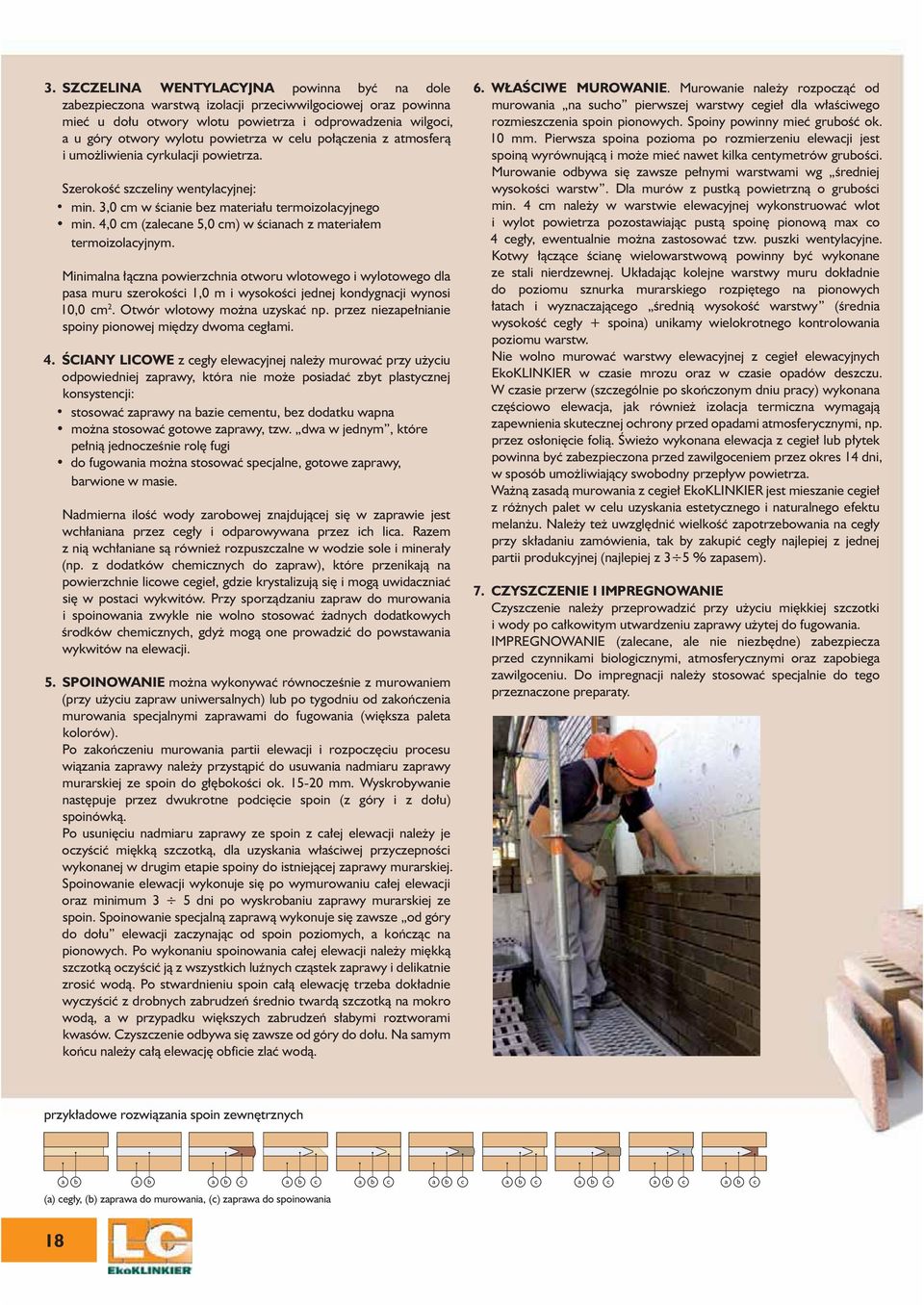

20 3. SZCZELINA WENTYLACYJNA powinna być na dole zabezpieczona warstwą izolacji prze ciwwilgociowej oraz powinna mieć u dołu otwory wlotu powietrza i odprowadzenia wilgoci, a u góry otwory wylotu powietrza w celu połączenia z atmosferą i umożliwienia cyrkulacji powietrza. Szerokość szczeliny wentylacyjnej: min. 3,0 cm w ścianie bez materiału termoizolacyjnego min. 4,0 cm (zalecane 5,0 cm) w ścianach z materiałem termoizolacyjnym. Minimalna łączna powierzchnia otworu wlotowego i wylotowego dla pasa muru szerokości 1,0 m i wysokości jednej kondygnacji wynosi 10,0 cm 2. Otwór wlotowy można uzyskać np. przez niezapełnianie spoiny pionowej między dwoma cegłami. 4. ŚCIANY LICOWE z cegły elewacyjnej należy murować przy użyciu odpowiedniej zaprawy, która nie może posiadać zbyt plastycznej konsystencji: stosować zaprawy na bazie cementu, bez dodatku wapna można stosować gotowe zaprawy, tzw. dwa w jednym, które pełnią jednocześnie rolę fugi do fugowania można stosować specjalne, gotowe zaprawy, barwione w masie. Nadmierna ilość wody zarobowej znajdującej się w zaprawie jest wchłaniana przez cegły i odparowywana przez ich lica. Razem z nią wchłaniane są również rozpuszczalne w wodzie sole i minerały (np. z dodatków chemicznych do zapraw), które przenikają na powierzchnie licowe cegieł, gdzie krystalizują się i mogą uwidaczniać się w postaci wykwitów. Przy sporzą dzaniu zapraw do murowania i spoinowania zwykle nie wolno stosować żadnych dodatkowych środków chemicznych, gdyż mogą one prowadzić do powstawania wykwitów na elewacji. 5. SPOINOWANIE można wykonywać równocześnie z murowaniem (przy użyciu zapraw uniwersalnych) lub po tygodniu od zakończenia murowania specjalnymi zaprawami do fugo wania (większa paleta kolorów). Po zakończeniu murowania partii elewacji i rozpoczęciu procesu wiązania zaprawy należy przystąpić do usuwania nadmiaru zaprawy murarskiej ze spoin do głębokości ok mm. Wyskrobywanie następuje przez dwukrotne podcięcie spoin (z góry i z dołu) spoinówką. Po usunięciu nadmiaru zaprawy ze spoin z całej elewacji należy je oczyścić miękką szczotką, dla uzyskania właściwej przyczepności wykonanej w drugim etapie spoiny do istniejącej zaprawy murarskiej. Spoinowanie elewacji wykonuje się po wymurowaniu całej elewacji oraz minimum 3 5 dni po wyskrobaniu zaprawy murarskiej ze spoin. Spoinowanie specjalną zaprawą wykonuje się zawsze od góry do dołu elewacji zaczynając od spoin poziomych, a kończąc na pionowych. Po wykonaniu spoinowania całej elewacji należy miękką szczotką oczyścić ją z wszystkich luźnych cząstek zaprawy i delikatnie zrosić wodą. Po stwardnie niu spoin całą elewację trzeba dokładnie wyczyścić z drobnych zabrudzeń średnio twardą szczotką na mokro wodą, a w przypadku większych zabrudzeń słabymi roztworami kwasów. Czyszczenie odbywa się zawsze od góry do dołu. Na samym końcu należy całą elewację obficie zlać wodą. 6. WŁAŚCIWE MUROWANIE. Murowanie należy rozpocząć od murowania na sucho pierw szej warstwy cegieł dla właściwego rozmieszczenia spoin pionowych. Spoiny powinny mieć grubość ok. 10 mm. Pierwsza spoina pozioma po rozmierzeniu elewacji jest spoiną wyrównu jącą i może mieć nawet kilka centymetrów grubości. Murowanie odbywa się zawsze pełnymi warstwami wg średniej wysokości warstw. Dla murów z pustką powietrzną o grubości min. 4 cm należy w warstwie elewacyjnej wykonstruować wlot i wylot powietrza pozostawiając pustą spoinę pionową max co 4 cegły, ewentualnie można zastosować tzw. puszki wentylacyjne. Kotwy łączące ścianę wielowarstwową powinny być wyko nane ze stali nierdzewnej. Układając kolejne warstwy muru dokładnie do poziomu sznurka murarskiego rozpiętego na pionowych łatach i wyznaczającego średnią wysokość warstwy (średnia wysokość cegły + spoina) unikamy wielokrotnego kontrolowania poziomu warstw. Nie wolno murować warstwy elewacyjnej z cegieł elewacyjnych EkoKLINKIER w czasie mrozu oraz w czasie opadów deszczu. W czasie przerw (szczególnie po skończonym dniu pracy) wykonana częściowo elewacja, jak również izolacja termiczna wymagają zapewnienia skutecznej ochrony przed opadami atmosferycznymi, np. przez osłonięcie folią. Świeżo wykonana elewacja z cegieł lub płytek powinna być zabezpieczona przed zawilgoceniem przez okres 14 dni, w sposób umożliwiający swobodny przepływ powietrza. Ważną zasadą murowania z cegieł EkoKLINKIER jest mieszanie cegieł z różnych palet w celu uzyskania estetycznego i naturalnego efektu melanżu. Należy też uwzględnić wielkość zapotrzebowania na cegły przy składaniu zamówienia, tak by zakupić cegły najlepiej z jednej partii produkcyjnej (najlepiej z 3 5 % zapasem). 7. CZYSZCZENIE I IMPREGNOWANIE Czyszczenie należy przeprowadzić przy użyciu miękkiej szczotki i wody po całkowitym utwardzeniu zaprawy użytej do fugowania. IMPREGNOWANIE (zalecane, ale nie niezbędne) zabezpiecza przed czynnikami biologicz nymi, atmosferycznymi oraz zapobiega zawilgoceniu. Do impregnacji należy stosować spe cjalnie do tego przeznaczone preparaty. przykładowe rozwiązania spoin zewnętrznych a b a b a b c a b c a b c a b c a b c a b c a b c a b c (a) cegły, (b) zaprawa do murowania, (c) zaprawa do spoinowania 18

21 sztuka licowania płytkami 2 3 PŁYTKI ELEWACYJNE mogą być stosowane jako uzupełnienie realizacji z cegły elewacyjnej (np. cokoły lub detale, przy konstrukcji, których grubość cegły nie pozwala na jej zastosowanie) a także jako podstawowy materiał na elewację. Płytki elewacyjne są też doskonałym rozwiązaniem we wnętrzach, z racji tego, że są znacznie cieńsze niż cegła. Pozwalają na już istniejącej ścianie uzyskać efekt muru z cegieł. Układanie płytek na elewacji i we wnętrzach wymaga zastosowania tych samych zasad gwarantujących trwałość i estetyczny wygląd. Przed mocowaniem płytek koniecznym jest przygotowanie podłoża tak by było gładkie i nośne (oczyszczenie z brudu i kurzu, gruntowanie). Następnie należy nałożyć równomiernie klej przeznaczony do klejenia płytek elewacyjnych (elastyczny i najlepiej mrozoodporny). Kolejne rzędy płytek mocowane powinny być począwszy od narożników. Układanie płytek elewacyjnych bezpośrednio na murze powinno być realizowane wg. ogólnych zasad budowlanych. Jeżeli płytki układane będą wraz z dociepleniem (wełna lub styropian), należy pamiętać o zapewnieniu wymaganych zabezpieczeń polegających na: wzmocnieniu ocieplenia klejem i siatką zbrojeniową przymocowaniu ocieplenia kołkami (5 sztuk na m 2 ), tzw. kołkowanie, które należy wykonać przez siatkę, a następnie wskazane jest ponowne położenie kleju i kolejnej warstwy siatki zbrojeniowej Płytki elewacyjne mogą też być wykorzystane jako element licowy w funkcjonujących na rynku rozwiązaniach systemowych. Chcąc uzyskać zamierzony efekt układania płytek elewacyjnych należy przestrzegać większości zasad obowiązujących przy wznoszeniu ścian licowych z cegieł elewacyjnych, a w szczególności: mieszania odcieni, kolejności układania warstw, spoinowania, czyszczenia i konserwacji Płytka elewacyjna Ekoline 2. Pustak ścienny ceramiczny (gr. 25 cm) 3. Izolacja termiczna (wełna mineralna lub styropian) 4. Ściana piwnicy 5. Izolacja przeciwwilgociowa pionowa (hydroizolacja bitumiczna) 6. Podłoże klejowe zbrojone siatką z włókna szklanego 7. Klej elastyczny mrozoodporny 8. Hydroizolacja pionowa (membrana) 9. Opaska żwirowa 10. Strop 11. Izolacja przeciwwodna pozioma info@ekoklinkier.pl

22

23

24 1434-CPD-0002 ENVIRONMENTAL MANAGEMENT ISO 9001:2008 ISO 14001:2004 Każdy etap produkcji cegieł EkoKLINKIER poddawany jest ciągłemu, wnikliwemu nadzorowi specjalistów. Kontrolowany sposób wypału pozwala na uzyskanie barw i odcieni, które zachwycają melanżami, malarskim impresjonizmem. Ekologiczna produkcja, jak i cegły EkoKLINKIER, zostały uhonorowane certyfikatami środowiskowymi, w tym ISO Zakład Ceramiki Budowlanej EkoKLINKIER posiada również zakładowy system kontroli produkcji nr 1434-CPD-0002 zgodny z normą PN EN 771-1:2006. Lubelski Węgiel Bogdanka S.A. Bogdanka; Puchaczów Polska (PL) Dział Sprzedaży... tel. (81) , ; fax (81) Dział Promocji i Reklamy... tel. (81) , ; fax (81) Dział Produkcji...tel. (81) Dział Techniczny i Certyfikacji... tel. (81) , ; fax (81) info@ekoklinkier.pl Doradcy handlowi: REGION 1:...(+48) REGION 2:...(+48) REGION 3:...(+48) REGION 4:...(+48) REGION 5:...(+48) lokalny dystrybutor Wszystkie cegły zamieszczone w tym katalogu są typu melanż. Odcienie kolorów cegieł mogą nieznacznie odbiegać od pokazanych na zdjęciach. Różnice te nie stanowią podstawy do składania reklamacji.
