C E R T Y F I K A T P R O D U K T U

Transkrypt

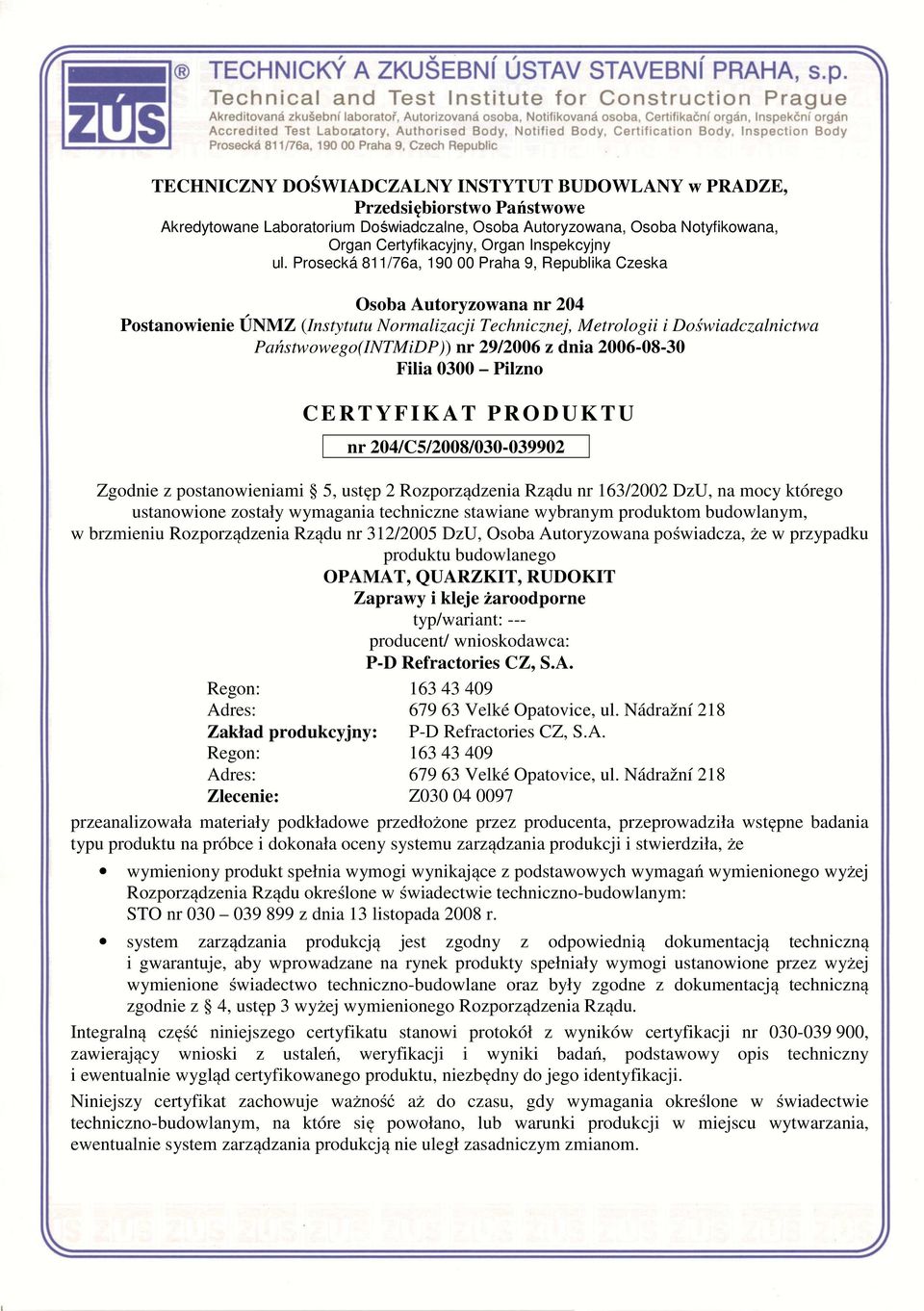

1 TECHNICZNY DOŚWIADCZALNY INSTYTUT BUDOWLANY w PRADZE, Przedsiębiorstwo Państwowe Akredytowane Laboratorium Doświadczalne, Osoba Autoryzowana, Osoba Notyfikowana, Organ Certyfikacyjny, Organ Inspekcyjny ul. Prosecká 811/76a, Praha 9, Republika Czeska Osoba Autoryzowana nr 204 Postanowienie ÚNMZ (Instytutu Normalizacji Technicznej, Metrologii i Doświadczalnictwa Państwowego(INTMiDP)) nr 29/2006 z dnia Filia 0300 Pilzno C E R T Y F I K A T P R O D U K T U nr 204/C5/2008/ Zgodnie z postanowieniami 5, ustęp 2 Rozporządzenia Rządu nr 163/2002 DzU, na mocy którego ustanowione zostały wymagania techniczne stawiane wybranym produktom budowlanym, w brzmieniu Rozporządzenia Rządu nr 312/2005 DzU, Osoba Autoryzowana poświadcza, że w przypadku produktu budowlanego OPAMAT, QUARZKIT, RUDOKIT Zaprawy i kleje żaroodporne typ/wariant: --- producent/ wnioskodawca: P-D Refractories CZ, S.A. Zakład produkcyjny: P-D Refractories CZ, S.A. Zlecenie: Z przeanalizowała materiały podkładowe przedłożone przez producenta, przeprowadziła wstępne badania typu produktu na próbce i dokonała oceny systemu zarządzania produkcji i stwierdziła, że wymieniony produkt spełnia wymogi wynikające z podstawowych wymagań wymienionego wyżej Rozporządzenia Rządu określone w świadectwie techniczno-budowlanym: STO nr z dnia 13 listopada 2008 r. system zarządzania produkcją jest zgodny z odpowiednią dokumentacją techniczną i gwarantuje, aby wprowadzane na rynek produkty spełniały wymogi ustanowione przez wyżej wymienione świadectwo techniczno-budowlane oraz były zgodne z dokumentacją techniczną zgodnie z 4, ustęp 3 wyżej wymienionego Rozporządzenia Rządu. Integralną część niniejszego certyfikatu stanowi protokół z wyników certyfikacji nr , zawierający wnioski z ustaleń, weryfikacji i wyniki badań, podstawowy opis techniczny i ewentualnie wygląd certyfikowanego produktu, niezbędny do jego identyfikacji. Niniejszy certyfikat zachowuje ważność aż do czasu, gdy wymagania określone w świadectwie techniczno-budowlanym, na które się powołano, lub warunki produkcji w miejscu wytwarzania, ewentualnie system zarządzania produkcją nie uległ zasadniczym zmianom.

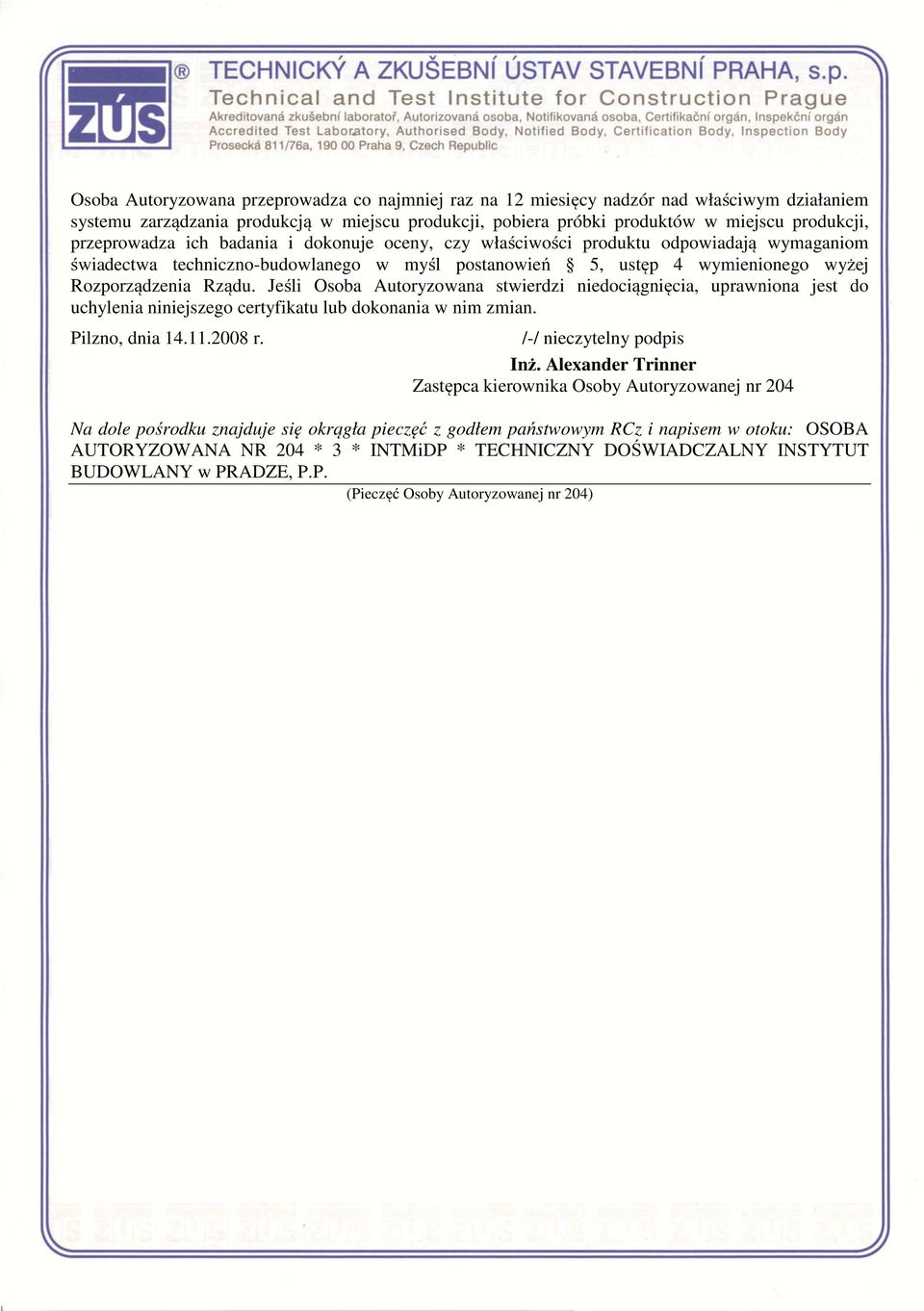

2 Osoba Autoryzowana przeprowadza co najmniej raz na 12 miesięcy nadzór nad właściwym działaniem systemu zarządzania produkcją w miejscu produkcji, pobiera próbki produktów w miejscu produkcji, przeprowadza ich badania i dokonuje oceny, czy właściwości produktu odpowiadają wymaganiom świadectwa techniczno-budowlanego w myśl postanowień 5, ustęp 4 wymienionego wyżej Rozporządzenia Rządu. Jeśli Osoba Autoryzowana stwierdzi niedociągnięcia, uprawniona jest do uchylenia niniejszego certyfikatu lub dokonania w nim zmian. Pilzno, dnia r. /-/ nieczytelny podpis Inż. Alexander Trinner Zastępca kierownika Osoby Autoryzowanej nr 204 Na dole pośrodku znajduje się okrągła pieczęć z godłem państwowym RCz i napisem w otoku: OSOBA AUTORYZOWANA NR 204 * 3 * INTMiDP * TECHNICZNY DOŚWIADCZALNY INSTYTUT BUDOWLANY w PRADZE, P.P. (Pieczęć Osoby Autoryzowanej nr 204)

3 TECHNICZNY DOŚWIADCZALNY INSTYTUT BUDOWLANY w PRADZE, Przedsiębiorstwo Państwowe Akredytowane Laboratorium Doświadczalne, Osoba Autoryzowana, Osoba Notyfikowana, Organ Certyfikacyjny, Organ Inspekcyjny ul. Prosecká 811/76a, Praha 9, Republika Czeska Osoba Autoryzowana nr 204 zgodnie z postanowieniem ÚNMZ (Instytutu Normalizacji Technicznej, Metrologii i Doświadczalnictwa Państwowego (INTMiDP)) nr 29/2006 Filia 0300 Pilzno P R O T O K Ó Ł Z N A D Z O R U nad produktem certyfikowanym zgodnie postanowieniami 5, Rozporządzenia Rządu nr 163/2002 Dziennika Ustaw Republiki Czeskiej, w brzmieniu Rozporządzenia Rządu nr 312/2005 DzU Numer certyfikatu: nr nazwa produktu: OPAMAT, QUARZKIT, RUDOKIT Zaprawy i kleje żaroodporne typ/wariant: --- wnioskodawca: P-D Refractories CZ, S.A. Producent: P-D Refractories CZ, S.A. Zakład produkcyjny: P-D Refractories CZ, S.A. Zlecenie: Z /C5/2008/ Liczba stronic protokołu wraz ze stronicą tytułową: 5 Liczba stronic załączników: 0 Osoba odpowiedzialna za treść niniejszego protokołu: Osoba odpowiedzialna za prawidłowość niniejszego protokołu: Pilzno, dnia 5 września 2011 r. /-/ nieczytelny podpis Inż. Jaroslav Kotora kierujący opiniodawca /-/ nieczytelny podpis Inż. Alexander Trinner Zastępca kierownika Osoby Autoryzowanej nr 204 Na dole pośrodku znajduje się odcisk pieczęci okrągłej z godłem państwowym RCz i napisem w otoku: OSOBA AUTORYZOWANA NR 204 * 3 * INTMiDP * TECHNICZNY DOŚWIAD-CZALNY INSTYTUT BUDOWLANY w PRADZE, P.P. (Pieczęć Osoby Autoryzowanej nr 204)

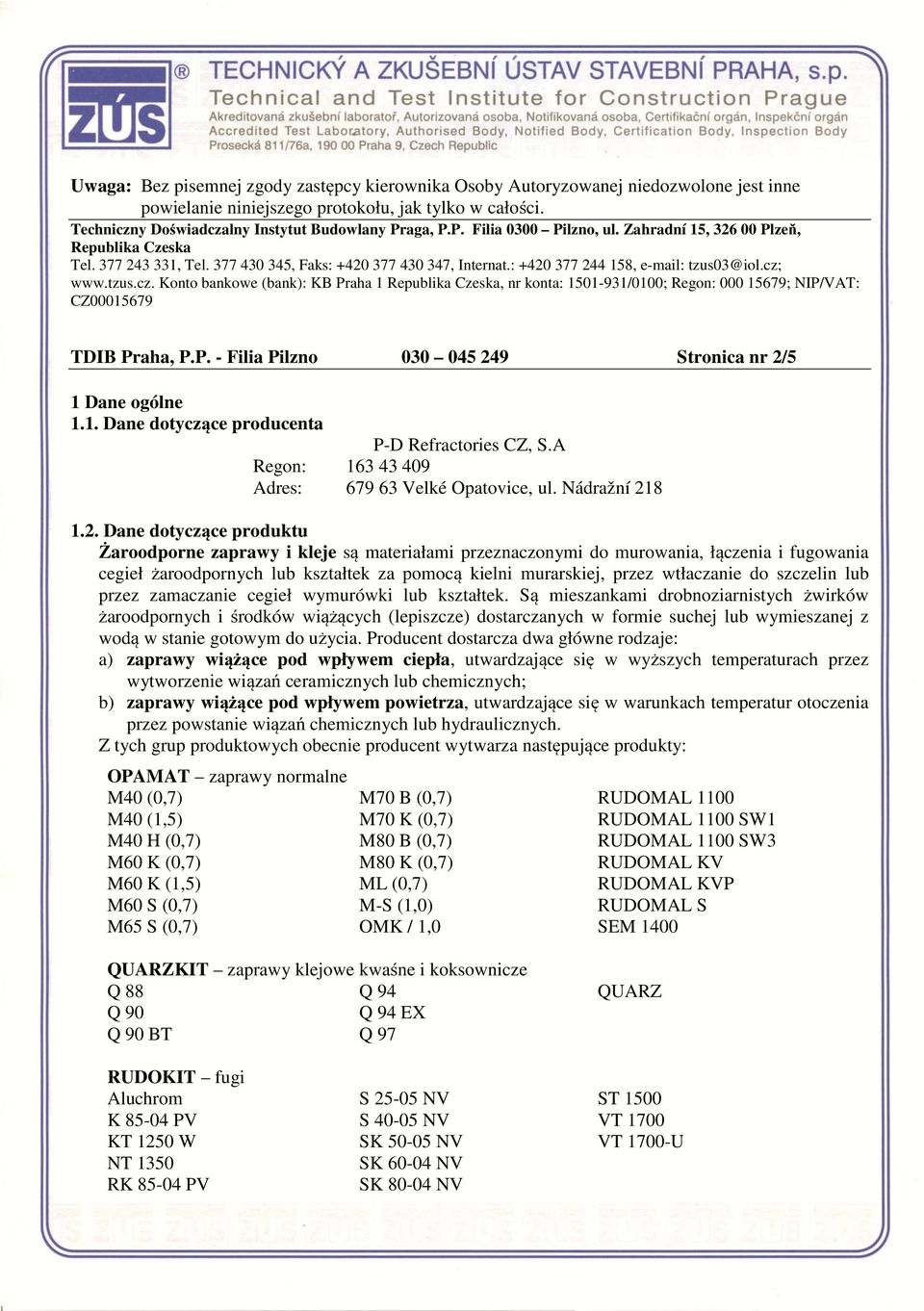

4 Uwaga: Bez pisemnej zgody zastępcy kierownika Osoby Autoryzowanej niedozwolone jest inne powielanie niniejszego protokołu, jak tylko w całości. Techniczny Doświadczalny Instytut Budowlany Praga, P.P. Filia 0300 Pilzno, ul. Zahradní 15, Plzeň, Republika Czeska Tel , Tel , Faks: , Internat.: , tzus03@iol.cz; Konto bankowe (bank): KB Praha 1 Republika Czeska, nr konta: /0100; Regon: ; NIP/VAT: CZ TDIB Praha, P.P. - Filia Pilzno Stronica nr 2/5 1 Dane ogólne 1.1. Dane dotyczące producenta P-D Refractories CZ, S.A 1.2. Dane dotyczące produktu Żaroodporne zaprawy i kleje są materiałami przeznaczonymi do murowania, łączenia i fugowania cegieł żaroodpornych lub kształtek za pomocą kielni murarskiej, przez wtłaczanie do szczelin lub przez zamaczanie cegieł wymurówki lub kształtek. Są mieszankami drobnoziarnistych żwirków żaroodpornych i środków wiążących (lepiszcze) dostarczanych w formie suchej lub wymieszanej z wodą w stanie gotowym do użycia. Producent dostarcza dwa główne rodzaje: a) zaprawy wiążące pod wpływem ciepła, utwardzające się w wyższych temperaturach przez wytworzenie wiązań ceramicznych lub chemicznych; b) zaprawy wiążące pod wpływem powietrza, utwardzające się w warunkach temperatur otoczenia przez powstanie wiązań chemicznych lub hydraulicznych. Z tych grup produktowych obecnie producent wytwarza następujące produkty: OPAMAT zaprawy normalne M40 (0,7) M70 B (0,7) RUDOMAL 1100 M40 (1,5) M70 K (0,7) RUDOMAL 1100 SW1 M40 H (0,7) M80 B (0,7) RUDOMAL 1100 SW3 M60 K (0,7) M80 K (0,7) RUDOMAL KV M60 K (1,5) ML (0,7) RUDOMAL KVP M60 S (0,7) M-S (1,0) RUDOMAL S M65 S (0,7) OMK / 1,0 SEM 1400 QUARZKIT zaprawy klejowe kwaśne i koksownicze Q 88 Q 94 QUARZ Q 90 Q 94 EX Q 90 BT Q 97 RUDOKIT fugi Aluchrom S NV ST 1500 K PV S NV VT 1700 KT 1250 W SK NV VT 1700-U NT 1350 SK NV RK PV SK NV

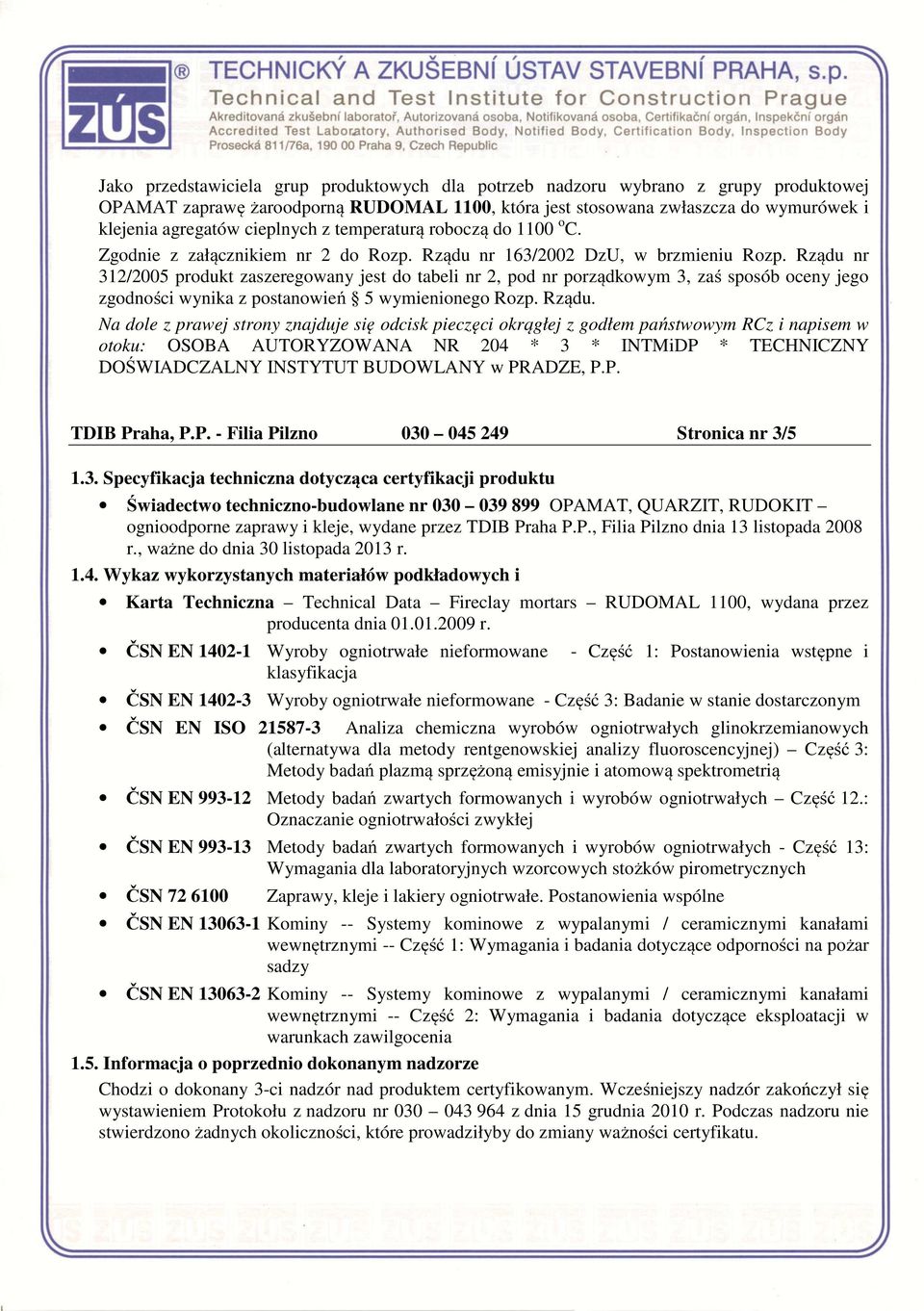

5 Jako przedstawiciela grup produktowych dla potrzeb nadzoru wybrano z grupy produktowej OPAMAT zaprawę żaroodporną RUDOMAL 1100, która jest stosowana zwłaszcza do wymurówek i klejenia agregatów cieplnych z temperaturą roboczą do 1100 o C. Zgodnie z załącznikiem nr 2 do Rozp. Rządu nr 163/2002 DzU, w brzmieniu Rozp. Rządu nr 312/2005 produkt zaszeregowany jest do tabeli nr 2, pod nr porządkowym 3, zaś sposób oceny jego zgodności wynika z postanowień 5 wymienionego Rozp. Rządu. TDIB Praha, P.P. - Filia Pilzno Stronica nr 3/ Specyfikacja techniczna dotycząca certyfikacji produktu Świadectwo techniczno-budowlane nr OPAMAT, QUARZIT, RUDOKIT ognioodporne zaprawy i kleje, wydane przez TDIB Praha P.P., Filia Pilzno dnia 13 listopada 2008 r., ważne do dnia 30 listopada 2013 r Wykaz wykorzystanych materiałów podkładowych i Karta Techniczna Technical Data Fireclay mortars RUDOMAL 1100, wydana przez producenta dnia r. ČSN EN Wyroby ogniotrwałe nieformowane klasyfikacja - Część 1: Postanowienia wstępne i ČSN EN Wyroby ogniotrwałe nieformowane - Część 3: Badanie w stanie dostarczonym ČSN EN ISO Analiza chemiczna wyrobów ogniotrwałych glinokrzemianowych (alternatywa dla metody rentgenowskiej analizy fluoroscencyjnej) Część 3: Metody badań plazmą sprzężoną emisyjnie i atomową spektrometrią ČSN EN Metody badań zwartych formowanych i wyrobów ogniotrwałych Część 12.: Oznaczanie ogniotrwałości zwykłej ČSN EN Metody badań zwartych formowanych i wyrobów ogniotrwałych - Część 13: Wymagania dla laboratoryjnych wzorcowych stożków pirometrycznych ČSN Zaprawy, kleje i lakiery ogniotrwałe. Postanowienia wspólne ČSN EN Kominy -- Systemy kominowe z wypalanymi / ceramicznymi kanałami wewnętrznymi -- Część 1: Wymagania i badania dotyczące odporności na pożar sadzy ČSN EN Kominy -- Systemy kominowe z wypalanymi / ceramicznymi kanałami wewnętrznymi -- Część 2: Wymagania i badania dotyczące eksploatacji w warunkach zawilgocenia 1.5. Informacja o poprzednio dokonanym nadzorze Chodzi o dokonany 3-ci nadzór nad produktem certyfikowanym. Wcześniejszy nadzór zakończył się wystawieniem Protokołu z nadzoru nr z dnia 15 grudnia 2010 r. Podczas nadzoru nie stwierdzono żadnych okoliczności, które prowadziłyby do zmiany ważności certyfikatu.

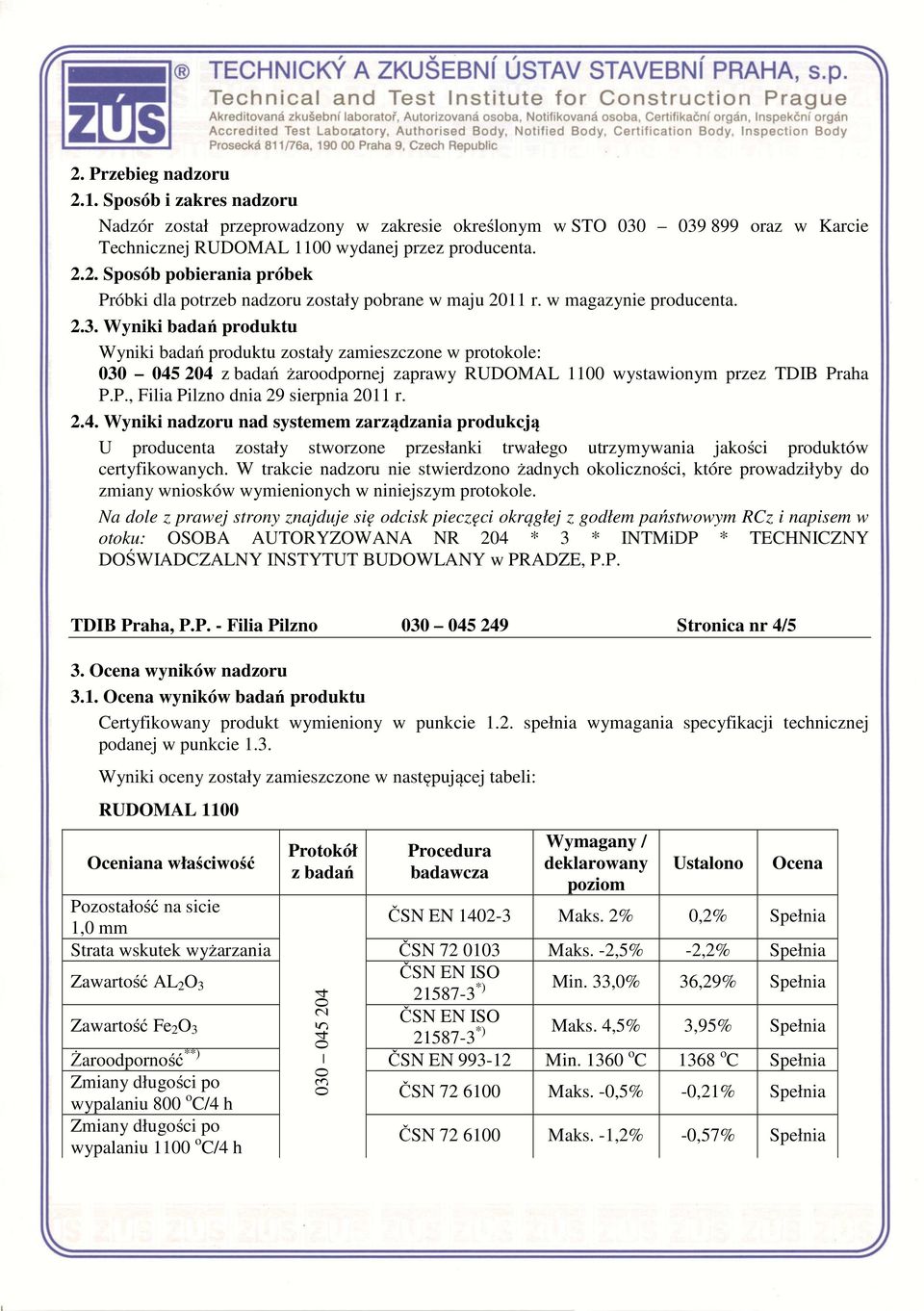

6 2. Przebieg nadzoru 2.1. Sposób i zakres nadzoru Nadzór został przeprowadzony w zakresie określonym w STO oraz w Karcie Technicznej RUDOMAL 1100 wydanej przez producenta Sposób pobierania próbek Próbki dla potrzeb nadzoru zostały pobrane w maju 2011 r. w magazynie producenta Wyniki badań produktu Wyniki badań produktu zostały zamieszczone w protokole: z badań żaroodpornej zaprawy RUDOMAL 1100 wystawionym przez TDIB Praha P.P., Filia Pilzno dnia 29 sierpnia 2011 r Wyniki nadzoru nad systemem zarządzania produkcją U producenta zostały stworzone przesłanki trwałego utrzymywania jakości produktów certyfikowanych. W trakcie nadzoru nie stwierdzono żadnych okoliczności, które prowadziłyby do zmiany wniosków wymienionych w niniejszym protokole. TDIB Praha, P.P. - Filia Pilzno Stronica nr 4/5 3. Ocena wyników nadzoru 3.1. Ocena wyników badań produktu Certyfikowany produkt wymieniony w punkcie 1.2. spełnia wymagania specyfikacji technicznej podanej w punkcie 1.3. Wyniki oceny zostały zamieszczone w następującej tabeli: RUDOMAL 1100 Oceniana właściwość Protokół z badań Procedura badawcza Wymagany / deklarowany poziom Ustalono Ocena Pozostałość na sicie 1,0 mm ČSN EN Maks. 2% 0,2% Spełnia Strata wskutek wyżarzania ČSN Maks. -2,5% -2,2% Spełnia Zawartość AL 2 O ČSN EN ISO *) Min. 33,0% 36,29% Spełnia Zawartość Fe 2 O ČSN EN ISO *) Maks. 4,5% 3,95% Spełnia Żaroodporność **) ČSN EN Min o C 1368 o C Spełnia Zmiany długości po wypalaniu 800 o C/4 h Zmiany długości po wypalaniu 1100 o C/4 h ČSN Maks. -0,5% -0,21% Spełnia ČSN Maks. -1,2% -0,57% Spełnia

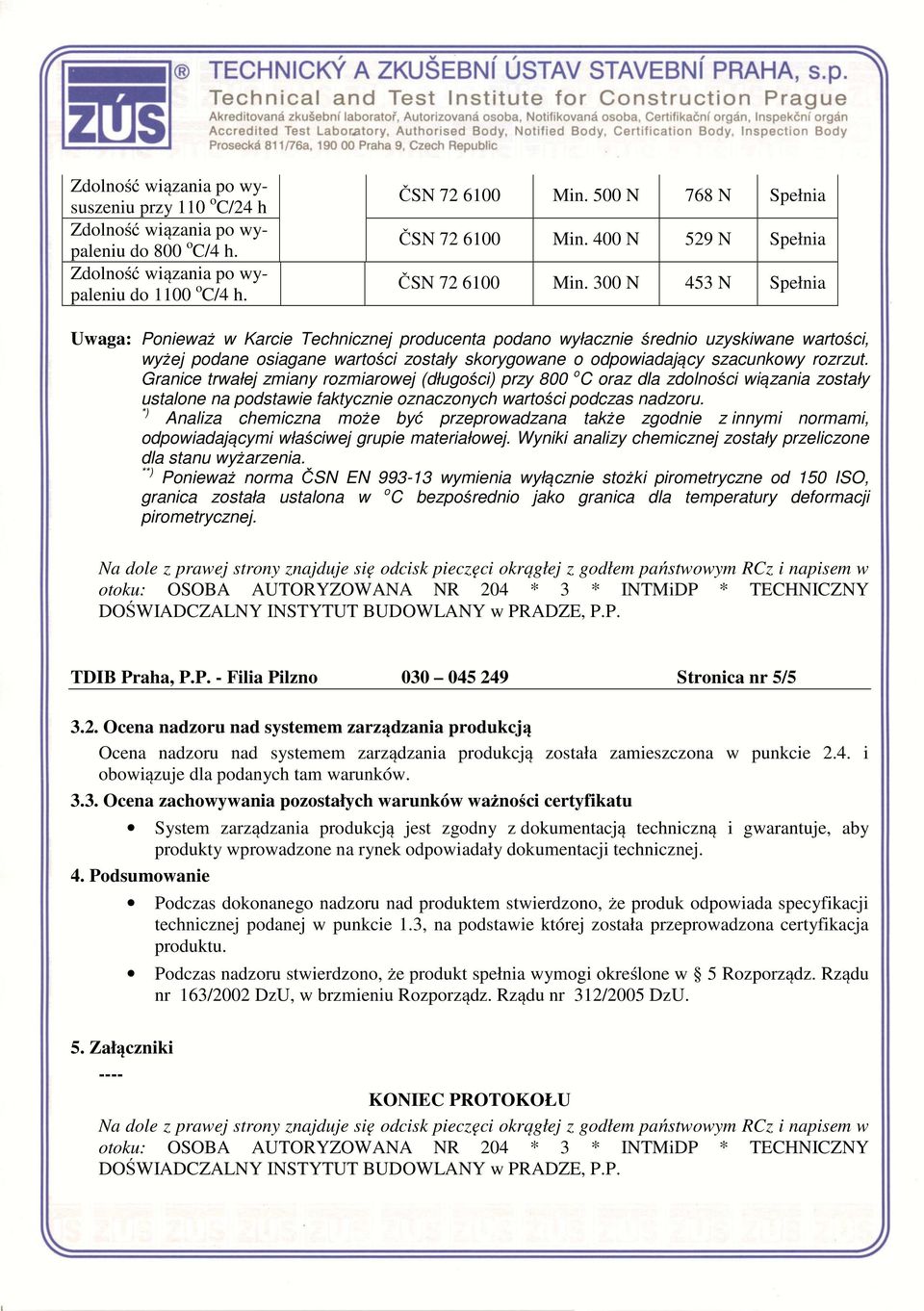

7 Zdolność wiązania po wysuszeniu przy 110 o C/24 h Zdolność wiązania po wypaleniu do 800 o C/4 h. Zdolność wiązania po wypaleniu do 1100 o C/4 h. ČSN Min. 500 N 768 N Spełnia ČSN Min. 400 N 529 N Spełnia ČSN Min. 300 N 453 N Spełnia Uwaga: Ponieważ w Karcie Technicznej producenta podano wyłacznie średnio uzyskiwane wartości, wyżej podane osiagane wartości zostały skorygowane o odpowiadający szacunkowy rozrzut. Granice trwałej zmiany rozmiarowej (długości) przy 800 o C oraz dla zdolności wiązania zostały ustalone na podstawie faktycznie oznaczonych wartości podczas nadzoru. *) Analiza chemiczna może być przeprowadzana także zgodnie z innymi normami, odpowiadającymi właściwej grupie materiałowej. Wyniki analizy chemicznej zostały przeliczone dla stanu wyżarzenia. **) Ponieważ norma ČSN EN wymienia wyłącznie stożki pirometryczne od 150 ISO, granica została ustalona w o C bezpośrednio jako granica dla temperatury deformacji pirometrycznej. TDIB Praha, P.P. - Filia Pilzno Stronica nr 5/ Ocena nadzoru nad systemem zarządzania produkcją Ocena nadzoru nad systemem zarządzania produkcją została zamieszczona w punkcie 2.4. i obowiązuje dla podanych tam warunków Ocena zachowywania pozostałych warunków ważności certyfikatu System zarządzania produkcją jest zgodny z dokumentacją techniczną i gwarantuje, aby produkty wprowadzone na rynek odpowiadały dokumentacji technicznej. 4. Podsumowanie Podczas dokonanego nadzoru nad produktem stwierdzono, że produk odpowiada specyfikacji technicznej podanej w punkcie 1.3, na podstawie której została przeprowadzona certyfikacja produktu. Podczas nadzoru stwierdzono, że produkt spełnia wymogi określone w 5 Rozporządz. Rządu nr 163/2002 DzU, w brzmieniu Rozporządz. Rządu nr 312/2005 DzU. 5. Załączniki ---- KONIEC PROTOKOŁU
