Szczegółowa Specyfikacja Techniczna M EKRAN NA OBIEKCIE MOSTOWYM

Transkrypt

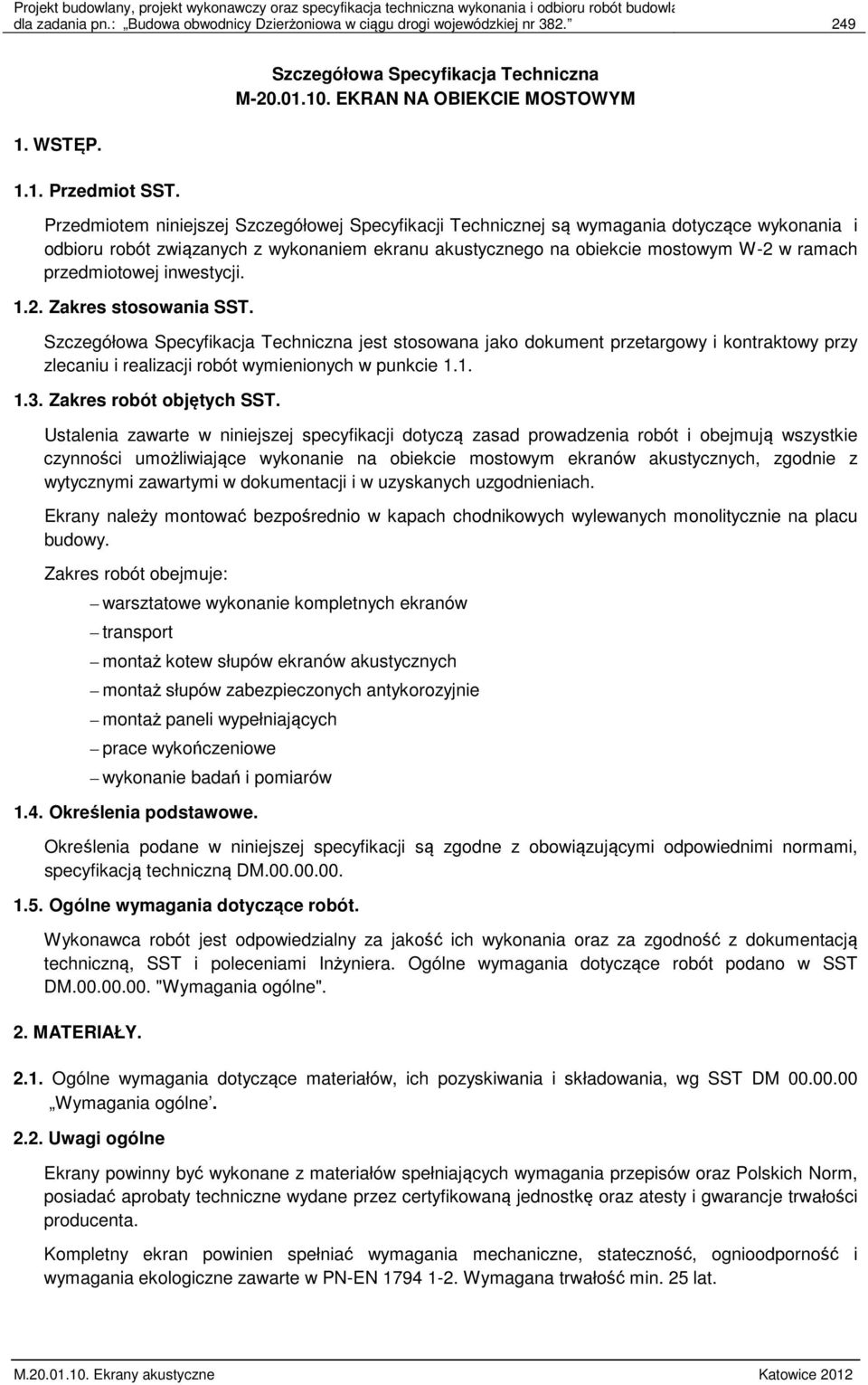

1 dla zadania pn.: Budowa obwodnicy Dzierżoniowa w ciągu drogi wojewódzkiej nr WSTĘP Przedmiot SST. Szczegółowa Specyfikacja Techniczna M EKRAN NA OBIEKCIE MOSTOWYM Przedmiotem niniejszej Szczegółowej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem ekranu akustycznego na obiekcie mostowym W-2 w ramach przedmiotowej inwestycji Zakres stosowania SST. Szczegółowa Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych SST. Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót i obejmują wszystkie czynności umożliwiające wykonanie na obiekcie mostowym ekranów akustycznych, zgodnie z wytycznymi zawartymi w dokumentacji i w uzyskanych uzgodnieniach. Ekrany należy montować bezpośrednio w kapach chodnikowych wylewanych monolitycznie na placu budowy. Zakres robót obejmuje: warsztatowe wykonanie kompletnych ekranów transport montaż kotew słupów ekranów akustycznych montaż słupów zabezpieczonych antykorozyjnie montaż paneli wypełniających prace wykończeniowe wykonanie badań i pomiarów 1.4. Określenia podstawowe. Określenia podane w niniejszej specyfikacji są zgodne z obowiązującymi odpowiednimi normami, specyfikacją techniczną DM Ogólne wymagania dotyczące robót. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją techniczną, SST i poleceniami Inżyniera. Ogólne wymagania dotyczące robót podano w SST DM "Wymagania ogólne". 2. MATERIAŁY Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, wg SST DM Wymagania ogólne Uwagi ogólne Ekrany powinny być wykonane z materiałów spełniających wymagania przepisów oraz Polskich Norm, posiadać aprobaty techniczne wydane przez certyfikowaną jednostkę oraz atesty i gwarancje trwałości producenta. Kompletny ekran powinien spełniać wymagania mechaniczne, stateczność, ognioodporność i wymagania ekologiczne zawarte w PN-EN Wymagana trwałość min. 25 lat.

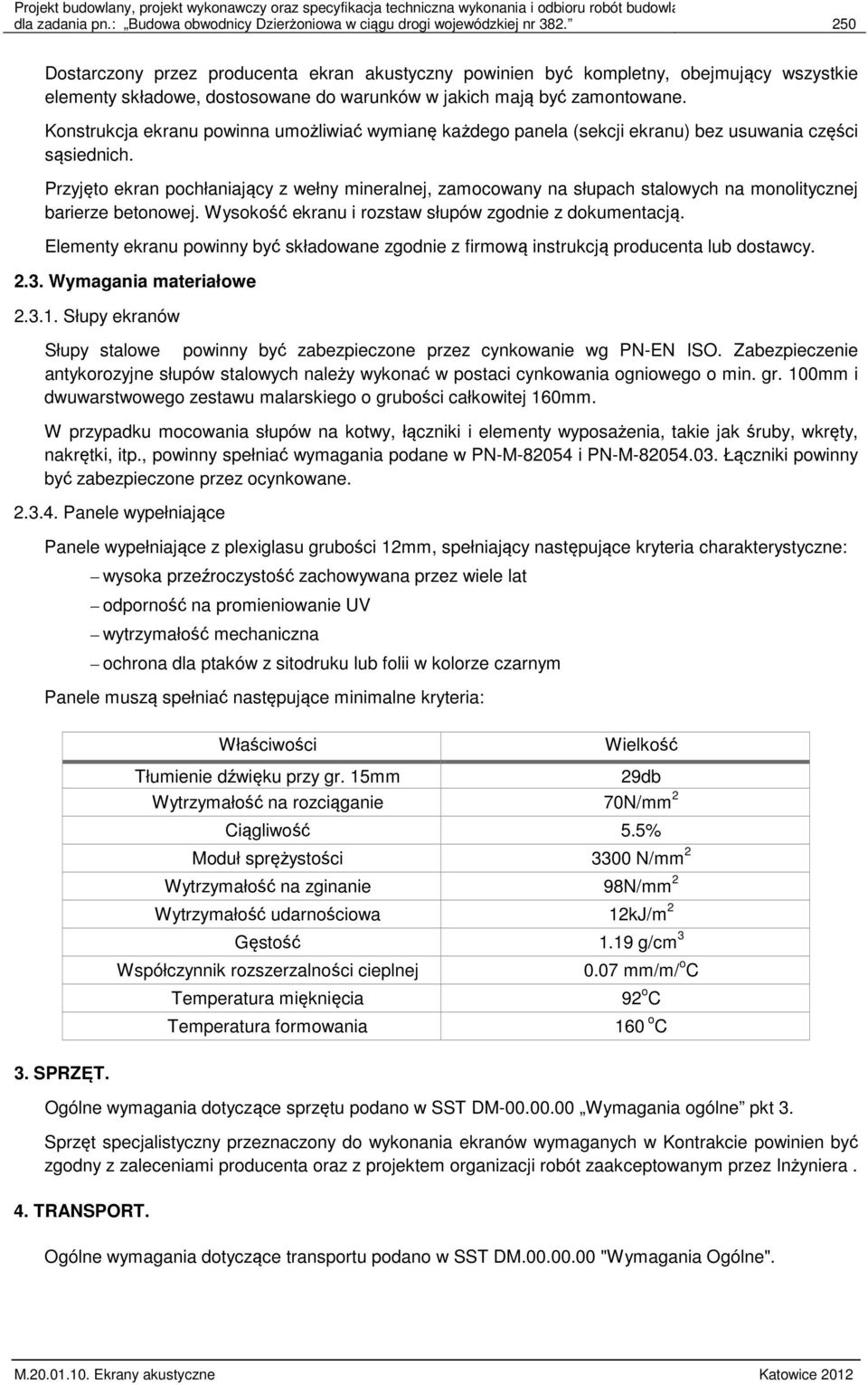

2 dla zadania pn.: Budowa obwodnicy Dzierżoniowa w ciągu drogi wojewódzkiej nr Dostarczony przez producenta ekran akustyczny powinien być kompletny, obejmujący wszystkie elementy składowe, dostosowane do warunków w jakich mają być zamontowane. Konstrukcja ekranu powinna umożliwiać wymianę każdego panela (sekcji ekranu) bez usuwania części sąsiednich. Przyjęto ekran pochłaniający z wełny mineralnej, zamocowany na słupach stalowych na monolitycznej barierze betonowej. Wysokość ekranu i rozstaw słupów zgodnie z dokumentacją. Elementy ekranu powinny być składowane zgodnie z firmową instrukcją producenta lub dostawcy Wymagania materiałowe Słupy ekranów Słupy stalowe powinny być zabezpieczone przez cynkowanie wg PN-EN ISO. Zabezpieczenie antykorozyjne słupów stalowych należy wykonać w postaci cynkowania ogniowego o min. gr. 100mm i dwuwarstwowego zestawu malarskiego o grubości całkowitej 160mm. W przypadku mocowania słupów na kotwy, łączniki i elementy wyposażenia, takie jak śruby, wkręty, nakrętki, itp., powinny spełniać wymagania podane w PN-M i PN-M Łączniki powinny być zabezpieczone przez ocynkowane Panele wypełniające Panele wypełniające z plexiglasu grubości 12mm, spełniający następujące kryteria charakterystyczne: wysoka przeźroczystość zachowywana przez wiele lat odporność na promieniowanie UV wytrzymałość mechaniczna ochrona dla ptaków z sitodruku lub folii w kolorze czarnym Panele muszą spełniać następujące minimalne kryteria: 3. SPRZĘT. Właściwości Wielkość Tłumienie dźwięku przy gr. 15mm 29db Wytrzymałość na rozciąganie 70N/mm 2 Ciągliwość 5.5% Moduł sprężystości 3300 N/mm 2 Wytrzymałość na zginanie 98N/mm 2 Wytrzymałość udarnościowa 12kJ/m 2 Gęstość 1.19 g/cm 3 Współczynnik rozszerzalności cieplnej Temperatura mięknięcia Temperatura formowania 0.07 mm/m/ o C 92 o C 160 o C Ogólne wymagania dotyczące sprzętu podano w SST DM Wymagania ogólne pkt 3. Sprzęt specjalistyczny przeznaczony do wykonania ekranów wymaganych w Kontrakcie powinien być zgodny z zaleceniami producenta oraz z projektem organizacji robót zaakceptowanym przez Inżyniera. 4. TRANSPORT. Ogólne wymagania dotyczące transportu podano w SST DM "Wymagania Ogólne".

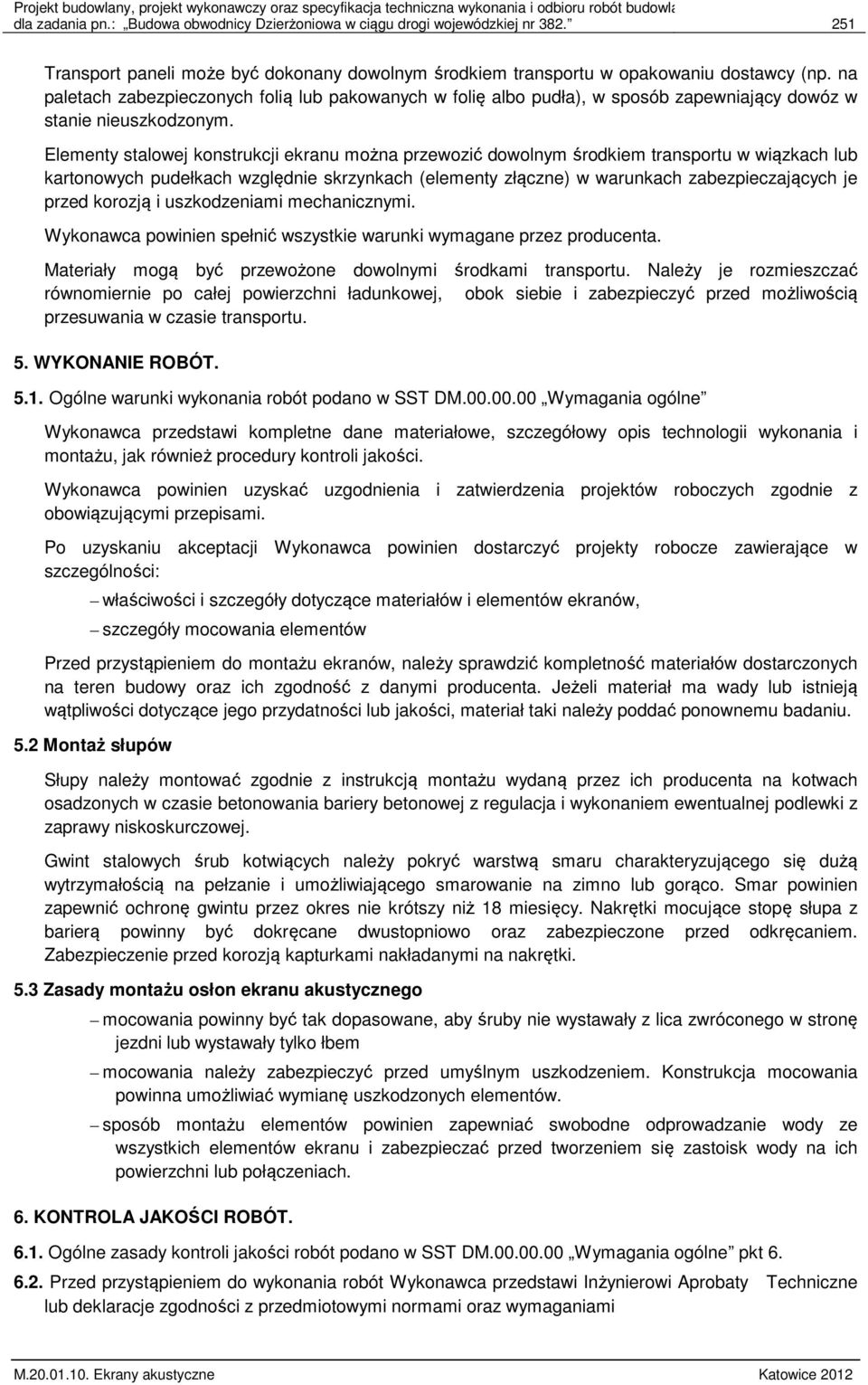

3 dla zadania pn.: Budowa obwodnicy Dzierżoniowa w ciągu drogi wojewódzkiej nr Transport paneli może być dokonany dowolnym środkiem transportu w opakowaniu dostawcy (np. na paletach zabezpieczonych folią lub pakowanych w folię albo pudła), w sposób zapewniający dowóz w stanie nieuszkodzonym. Elementy stalowej konstrukcji ekranu można przewozić dowolnym środkiem transportu w wiązkach lub kartonowych pudełkach względnie skrzynkach (elementy złączne) w warunkach zabezpieczających je przed korozją i uszkodzeniami mechanicznymi. Wykonawca powinien spełnić wszystkie warunki wymagane przez producenta. Materiały mogą być przewożone dowolnymi środkami transportu. Należy je rozmieszczać równomiernie po całej powierzchni ładunkowej, obok siebie i zabezpieczyć przed możliwością przesuwania w czasie transportu. 5. WYKONANIE ROBÓT Ogólne warunki wykonania robót podano w SST DM Wymagania ogólne Wykonawca przedstawi kompletne dane materiałowe, szczegółowy opis technologii wykonania i montażu, jak również procedury kontroli jakości. Wykonawca powinien uzyskać uzgodnienia i zatwierdzenia projektów roboczych zgodnie z obowiązującymi przepisami. Po uzyskaniu akceptacji Wykonawca powinien dostarczyć projekty robocze zawierające w szczególności: właściwości i szczegóły dotyczące materiałów i elementów ekranów, szczegóły mocowania elementów Przed przystąpieniem do montażu ekranów, należy sprawdzić kompletność materiałów dostarczonych na teren budowy oraz ich zgodność z danymi producenta. Jeżeli materiał ma wady lub istnieją wątpliwości dotyczące jego przydatności lub jakości, materiał taki należy poddać ponownemu badaniu. 5.2 Montaż słupów Słupy należy montować zgodnie z instrukcją montażu wydaną przez ich producenta na kotwach osadzonych w czasie betonowania bariery betonowej z regulacja i wykonaniem ewentualnej podlewki z zaprawy niskoskurczowej. Gwint stalowych śrub kotwiących należy pokryć warstwą smaru charakteryzującego się dużą wytrzymałością na pełzanie i umożliwiającego smarowanie na zimno lub gorąco. Smar powinien zapewnić ochronę gwintu przez okres nie krótszy niż 18 miesięcy. Nakrętki mocujące stopę słupa z barierą powinny być dokręcane dwustopniowo oraz zabezpieczone przed odkręcaniem. Zabezpieczenie przed korozją kapturkami nakładanymi na nakrętki. 5.3 Zasady montażu osłon ekranu akustycznego mocowania powinny być tak dopasowane, aby śruby nie wystawały z lica zwróconego w stronę jezdni lub wystawały tylko łbem mocowania należy zabezpieczyć przed umyślnym uszkodzeniem. Konstrukcja mocowania powinna umożliwiać wymianę uszkodzonych elementów. sposób montażu elementów powinien zapewniać swobodne odprowadzanie wody ze wszystkich elementów ekranu i zabezpieczać przed tworzeniem się zastoisk wody na ich powierzchni lub połączeniach. 6. KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót podano w SST DM Wymagania ogólne pkt Przed przystąpieniem do wykonania robót Wykonawca przedstawi Inżynierowi Aprobaty Techniczne lub deklaracje zgodności z przedmiotowymi normami oraz wymaganiami

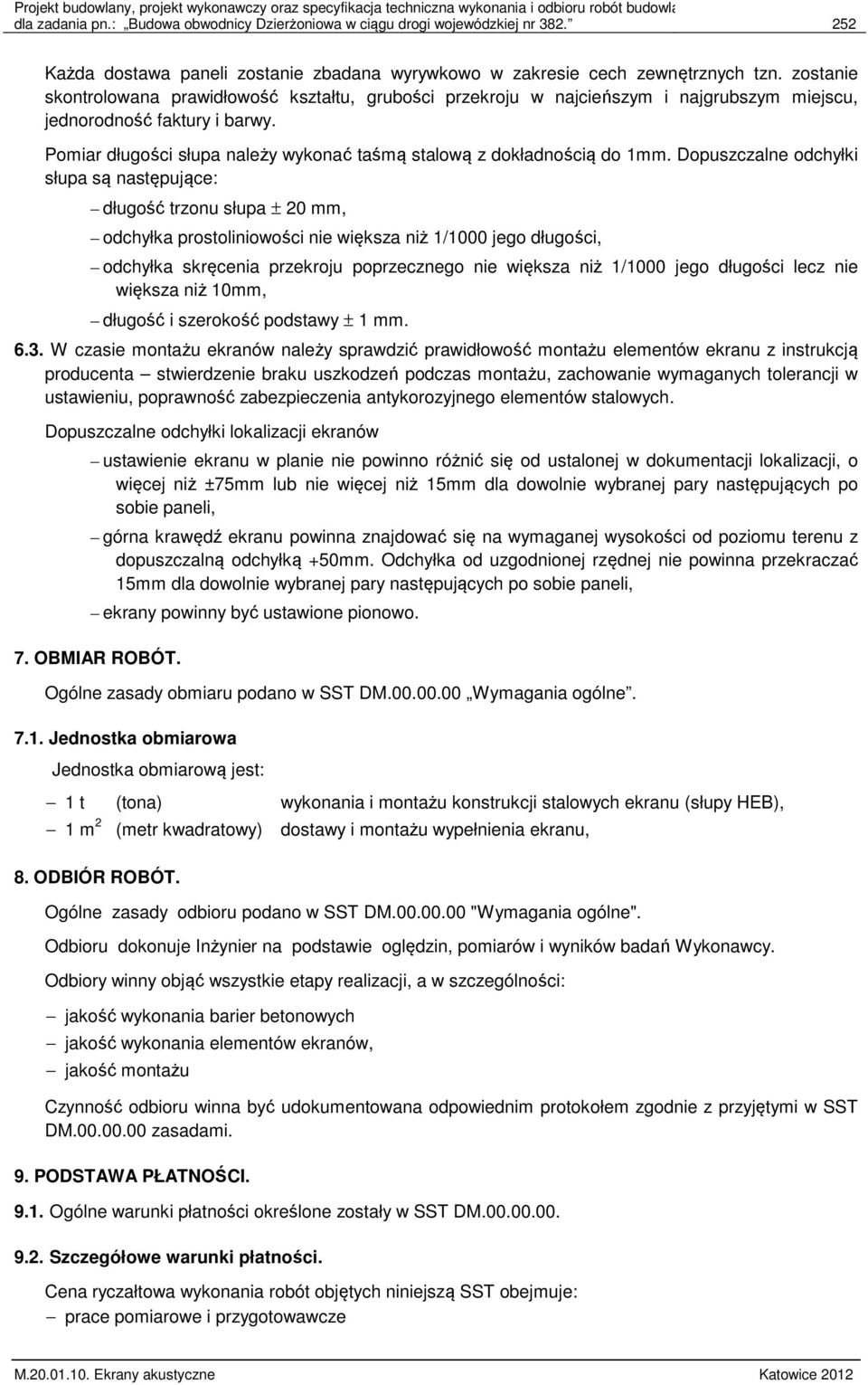

4 dla zadania pn.: Budowa obwodnicy Dzierżoniowa w ciągu drogi wojewódzkiej nr Każda dostawa paneli zostanie zbadana wyrywkowo w zakresie cech zewnętrznych tzn. zostanie skontrolowana prawidłowość kształtu, grubości przekroju w najcieńszym i najgrubszym miejscu, jednorodność faktury i barwy. Pomiar długości słupa należy wykonać taśmą stalową z dokładnością do 1mm. Dopuszczalne odchyłki słupa są następujące: długość trzonu słupa ± 20 mm, odchyłka prostoliniowości nie większa niż 1/1000 jego długości, odchyłka skręcenia przekroju poprzecznego nie większa niż 1/1000 jego długości lecz nie większa niż 10mm, długość i szerokość podstawy ± 1 mm W czasie montażu ekranów należy sprawdzić prawidłowość montażu elementów ekranu z instrukcją producenta stwierdzenie braku uszkodzeń podczas montażu, zachowanie wymaganych tolerancji w ustawieniu, poprawność zabezpieczenia antykorozyjnego elementów stalowych. Dopuszczalne odchyłki lokalizacji ekranów ustawienie ekranu w planie nie powinno różnić się od ustalonej w dokumentacji lokalizacji, o więcej niż ±75mm lub nie więcej niż 15mm dla dowolnie wybranej pary następujących po sobie paneli, górna krawędź ekranu powinna znajdować się na wymaganej wysokości od poziomu terenu z dopuszczalną odchyłką +50mm. Odchyłka od uzgodnionej rzędnej nie powinna przekraczać 15mm dla dowolnie wybranej pary następujących po sobie paneli, ekrany powinny być ustawione pionowo. 7. OBMIAR ROBÓT. Ogólne zasady obmiaru podano w SST DM Wymagania ogólne Jednostka obmiarowa Jednostka obmiarową jest: 1 t (tona) wykonania i montażu konstrukcji stalowych ekranu (słupy HEB), 1 m 2 (metr kwadratowy) dostawy i montażu wypełnienia ekranu, 8. ODBIÓR ROBÓT. Ogólne zasady odbioru podano w SST DM "Wymagania ogólne". Odbioru dokonuje Inżynier na podstawie oględzin, pomiarów i wyników badań Wykonawcy. Odbiory winny objąć wszystkie etapy realizacji, a w szczególności: jakość wykonania barier betonowych jakość wykonania elementów ekranów, jakość montażu Czynność odbioru winna być udokumentowana odpowiednim protokołem zgodnie z przyjętymi w SST DM zasadami. 9. PODSTAWA PŁATNOŚCI Ogólne warunki płatności określone zostały w SST DM Szczegółowe warunki płatności. Cena ryczałtowa wykonania robót objętych niniejszą SST obejmuje: prace pomiarowe i przygotowawcze

5 dla zadania pn.: Budowa obwodnicy Dzierżoniowa w ciągu drogi wojewódzkiej nr wykonanie projektów roboczych, oznakowanie robót zakup i dostarczenie materiałów z uwzględnieniem wszystkich niezbędnych czynników produkcji, wytyczenie trasy ekranu, wykonanie i montaż konstrukcji stalowych ekranu (słupy HEB) dostawę i montaż wypełnienia ekranu wykonanie badań i pomiarów uprzątnięcie miejsca pracy oraz konserwacja w okresie gwarancyjnym, 10. PRZEPISY ZWIĄZANE. PN-EN :2003 i PN-EN :2003/A1 Drogowe ekrany przeciwolśnieniowe Część 1: Działanie i charakterystyka PN-EN :2003 Drogowe systemy przeciwolśnieniowe Część 2: Metody badań PN-EN Drogowe urządzenia przeciwhałasowe Wymagania pozaakustyczne. Cz.1 Właściwości mechaniczne i stateczność PN-EN Drogowe urządzenia przeciwhałasowe Wymagania pozaakustyczne. Cz.2 Ogólne bezpieczeństwo i wymagania ekologiczne
