KATALOG CZĘŚCI ZAMIENNYCH. Wóz paszowy T-614/1

Transkrypt

1 PRODUCENT MASZYN ROLNICZYCH SIPMA S.A. ul. Budowlana 26, Lublin tel. (+48-81) , fax (+48-81) Wóz paszowy T-614/1 PKWiU KATALOG CZĘŚCI ZAMIENNYCH Przeczytaj uważnie instrukcje przed użyciem maszyny Wydanie maj 2007r. Typ maszyny... Rok produkcji... Nr seryjny...

2 1 Wóz paszowy T-614/1 MIKS

3 Szczegół A A Wóz paszowy T-614/1 MIKS - Zespół podwozia

4 Tabela 1. Zespół podwozia 1 Rama nośna Śruba M10x B-Fe/Zn8 PN/M Oś kompletna Śruba M6x12-8,8-B-Fe/Zn8 PN-M Dyszel Śruba M10x20-8,8-B-Fe/Zn8 PN-M Podest Nakrętka samozab. M6-8-B-Fe/Zn8 PN-M Wspornik wyświetlacza Blacha wyświetlacza Dynamica Generale 1 6 Osłona wyświetlacza Śruba M8x16-8,8-B-Fe/Zn8 PN-M/ Wspornik górny wyświetlacza Wyświetlacz wagi Dynamica Generale 1 8 Obejma spawana Podkładka spr. Z16,3 PN-M Stopa wagi Śruba M16x60-8,8-B-Fe/Zn8 PN/M Tulejka Nakrętka samo. M10-8-B-Fe/Zn8 PN-M Sprężyna Brzęczyk Dynamica Generale 1 12 Waga DG 8480/54-AB Dinamica generale 3 41 Podkładka 6,4 Fe/Zn8 PN-M Jarzmo Wkręt M5x Fe/Zn8 PN-M Nakrętka samoza. M16-8-B-Fe/Zn8 PN-M/ Śruba M16x B-Fe/Zn8 PN-M Podpora AGRIMEX PLT Nakrętka samozab. M10-8-B-Fe/Zn8 PN-M Podkładka 17 PN-M Nakrętka M8-8-B-Fe/Zn8 PN/M Podkładka 17 Fe/Zn8 PN-M Osłonka Podkładka spr. 16,3-Fe/Zn8 PN-M Skrzynka przyłączeniowa Dynamica Generale 1 19 Nakrętka M16-8-B PN-M Układ hamulców pneumatyczny Śruba M16x B-Fe/Zn8 PN-M Nakrętka M12-B-8-Fe/Zn8 PN/M Podkładka 13 Fe/Zn8 PN-M Podkładka okr. 8,4 PN-M Podkłada spr. Z8,2 PN-M Śruba M8x B-Fe/Zn8 PN-M Śruba M8x B-Fe/Zn8 PN-M Nakrętka samozabez. M8-8-B-Fe/Zn8 PN-M Podkadka 10,5-Fe/Zn8 PN-M Podkładka spr. Z10.2 PN-M

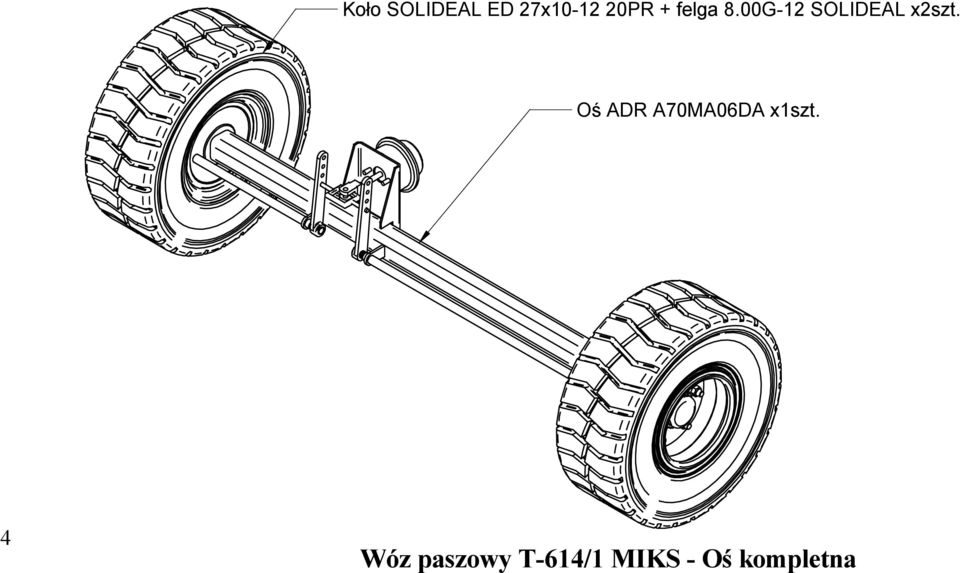

5 Koło SOLIDEAL ED 27x PR + felga 8.00G-12 SOLIDEAL x2szt. Oś ADR A70MA06DA x1szt. 4 Wóz paszowy T-614/1 MIKS - Oś kompletna

6 Tabela 2. Oś kompletna 1 Oś ADR A70MA06DA Koło SOLIDEAL ED 27x PR + felga 8.00G-12 SOLIDEAL

7 Sprężyna x1szt. Zawleczka 5x90-St ISO 1234 x1szt. Podpora wału x1szt. Nakrętka x1szt. Nakrętka samozab.m12-8-b-fe/zn8 PN-M x1szt. Nakrętka samoza. M16-8-B-Fe/Zn8 PN-M/82175 x1szt. Podkładka 43 PN-M x1szt. Podkładka 17 PN-M x1szt. Dyszel - zespół spawany x1szt. Śruba M12x B-Fe/Zn8 PN-M x2szt. Nakrętka M12-B-8-Fe/Zn8 PN/M x2szt. Kołek spr. 8x40 PN-M x1szt. Sprężyna naciskowa x1szt. Sworzeń x1szt. Łańcuch kpl x1szt. Zaczep oczkowy x1szt. Śruba M16x B PN-M x1szt. 6 Wóz paszowy T-614/1 MIKS - Dyszel kompletny

8 Tabela 3. Dyszel kompletny 1 Sprężyna Podpora wału Łańcuch kpl Śruba M16x B PN-M Sprężyna naciskowa Zaczep oczkowy Zawleczka 5x90-St ISO Nakrętka Podkładka 43 PN-M Dyszel - zespół spawany Śruba M12x B-Fe/Zn8 PN-M Sworzeń Kołek spr. 8x40 PN-M Nakrętka M12-B-8-Fe/Zn8 PN/M Nakrętka samoza. M16-8-B-Fe/Zn8 PN-M/ Podkładka 17 PN-M Nakrętka samozab.m12-8-b-fe/zn8 PN-M

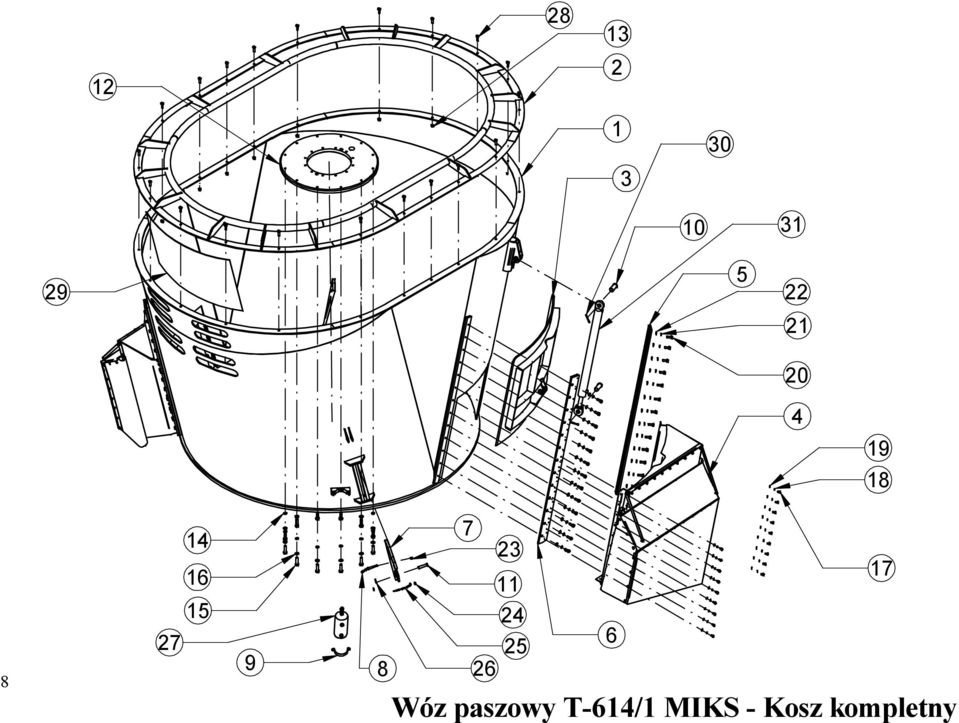

9 Wóz paszowy T-614/1 MIKS - Kosz kompletny

10 Tabela 4. Kosz kompletny 1 Kosz Zawleczka S-Zn 6,3x50 PN-76/M Górny ogranicznik Siłownik CJ2F-16-50/28/630 DGW LUBAŃ 2 3 Zasuwa Wysyp boczny kpl Prowadnica prawa Prowadnica lewa Zespół przeciwnoża Przetyczka Obejma Sworzeń I Sworzeń IV Tarcza przekładni Nakrętka M12-8-B-Fe/Zn8 PN-M Podkładka spr. 16,3-Fe/Zn8 PN-M Śruba M16x60-8,8-B-Fe/Zn8 PN/M Podkładka 17 Fe/Zn8 PN-M Śruba M8x16-8,8-B-Fe/Zn8 PN-M/ Podkładka spr. Z8,2 PN-M Podkładka okr. 8,4 PN-M Śruba M12x B-Fe/Zn8 PN-M Podkładka spr. 12,2- Fe/Zn8 PN-M Podkładka 13 Fe/Zn8 PN/M Zawleczka PN-ISO x70-Fe-Zn Pierścień sprężysty Łańcuch gospodarski W-2 BN Zawleczka S-Zn 4x30 PN-M Zbiorniczek wyrównawczy ELCAR Śruba M12x B-Fe/Zn8 PN-M Szyba

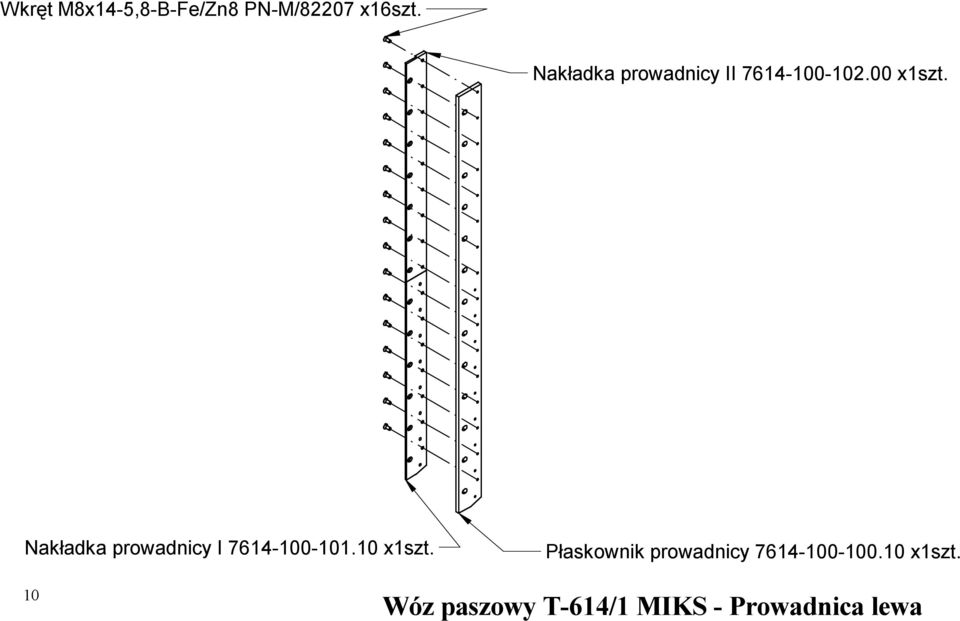

11 Wkręt M8x14-5,8-B-Fe/Zn8 PN-M/82207 x16szt. Nakładka prowadnicy II x1szt. Nakładka prowadnicy I x1szt. Płaskownik prowadnicy x1szt. 10 Wóz paszowy T-614/1 MIKS - Prowadnica lewa

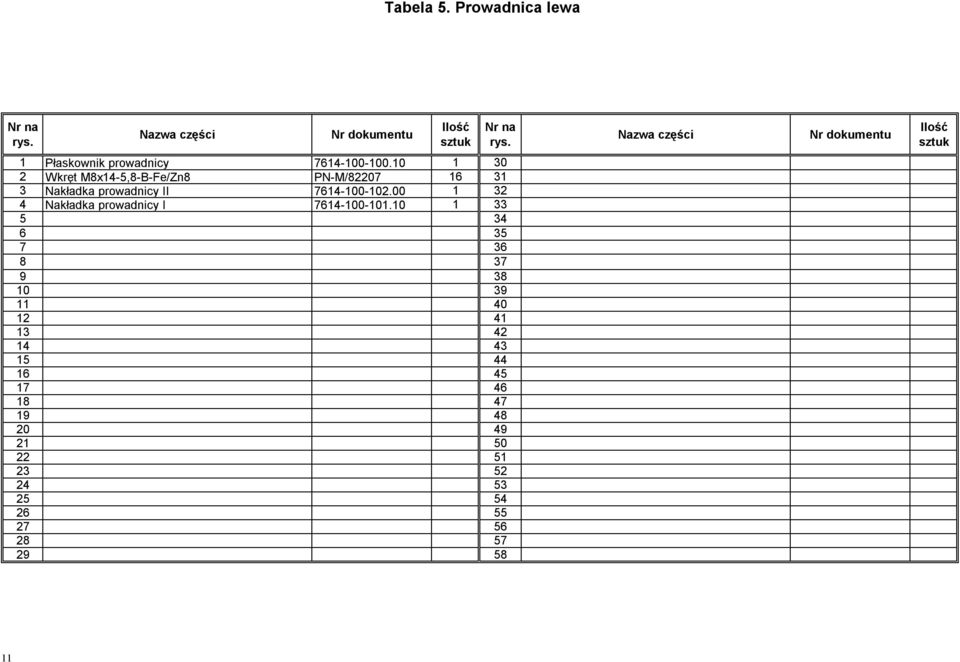

12 Tabela 5. Prowadnica lewa 1 Płaskownik prowadnicy Wkręt M8x14-5,8-B-Fe/Zn8 PN-M/ Nakładka prowadnicy II Nakładka prowadnicy I

13 Nakrętka samozabez. M8-8-B-Fe/Zn8 PN-M x10szt. Wysyp - zespół spawany x1szt. Cięgno x2szt. Osłona gumowa II x1szt. A Szczegół A 12 Śruba M8x16-8,8-B-Fe/Zn8 PN-M/82105 x41szt. Zespół osłon x1szt. Osłona gumowa I x1szt. Śruba M8x B-Fe/Zn8 PN-M x2szt. Podkłada spr. Z8,2 PN-M x2szt. Nakrętka M8-8-B-Fe/Zn8 PN-M x2szt. Nakrętka M8-8-Fe/Zn8 PN/M x33szt. Wóz paszowy T-614/1 MIKS - Wysyp kompletny

14 Tabela 6. Wysyp kompletny 1 Wysyp - zespół spawany Nakrętka samozabez. M8-8-B-Fe/Zn8 PN-M Zespół osłon Śruba M8x B-Fe/Zn8 PN-M Nakrętka M8-8-B-Fe/Zn8 PN-M Nakrętka M8-8-Fe/Zn8 PN/M Śruba M8x16-8,8-B-Fe/Zn8 PN-M/ Podkłada spr. Z8,2 PN-M Cięgno Osłona gumowa I Osłona gumowa II

15 Wkręt M8x14-5,8-B-Fe/Zn8 PN-M/82207 x16szt. Nakładka prowadnicy III x1szt. Nakładka prowadnicy IV x1szt. Płaskownik prowadnicy x1szt. 14 Wóz paszowy T-614/1 MIKS - Prowadnica prawa

16 Tabela 7. Prowadnica prawa 1 Wkręt M8x14-5,8-B-Fe/Zn8 PN-M/ Nakładka prowadnicy IV Płaskownik prowadnicy Nakładka prowadnicy III

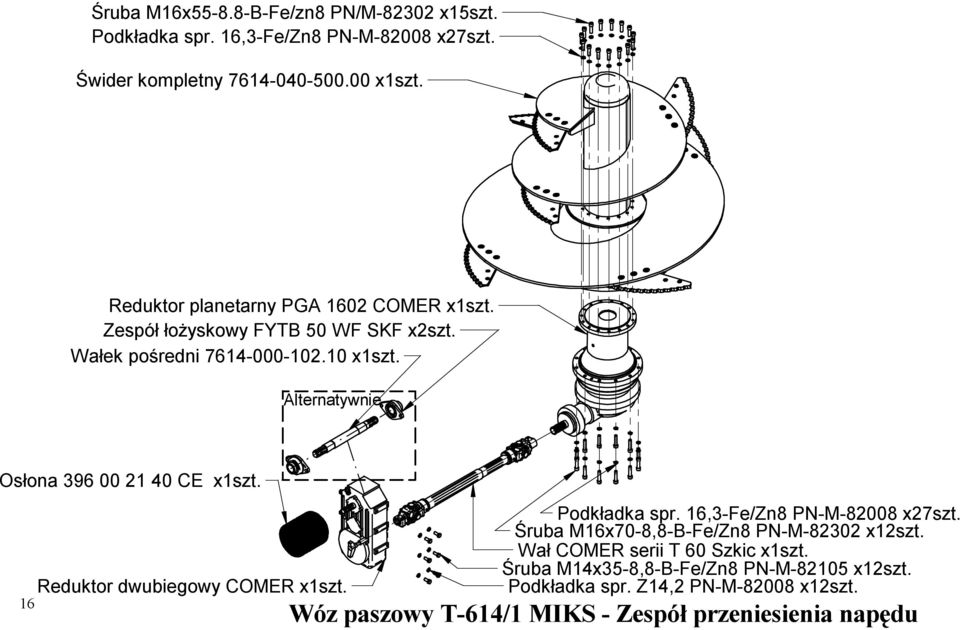

17 Śruba M16x B-Fe/zn8 PN/M x15szt. Podkładka spr. 16,3-Fe/Zn8 PN-M x27szt. Świder kompletny x1szt. Reduktor planetarny PGA 1602 COMER x1szt. Zespół łożyskowy FYTB 50 WF SKF x2szt. Wałek pośredni x1szt. Alternatywnie Osłona CE x1szt. 16 Reduktor dwubiegowy COMER x1szt. Podkładka spr. 16,3-Fe/Zn8 PN-M x27szt. Śruba M16x70-8,8-B-Fe/Zn8 PN-M x12szt. Wał COMER serii T 60 Szkic x1szt. Śruba M14x35-8,8-B-Fe/Zn8 PN-M x12szt. Podkładka spr. Z14,2 PN-M x12szt. Wóz paszowy T-614/1 MIKS - Zespół przeniesienia napędu

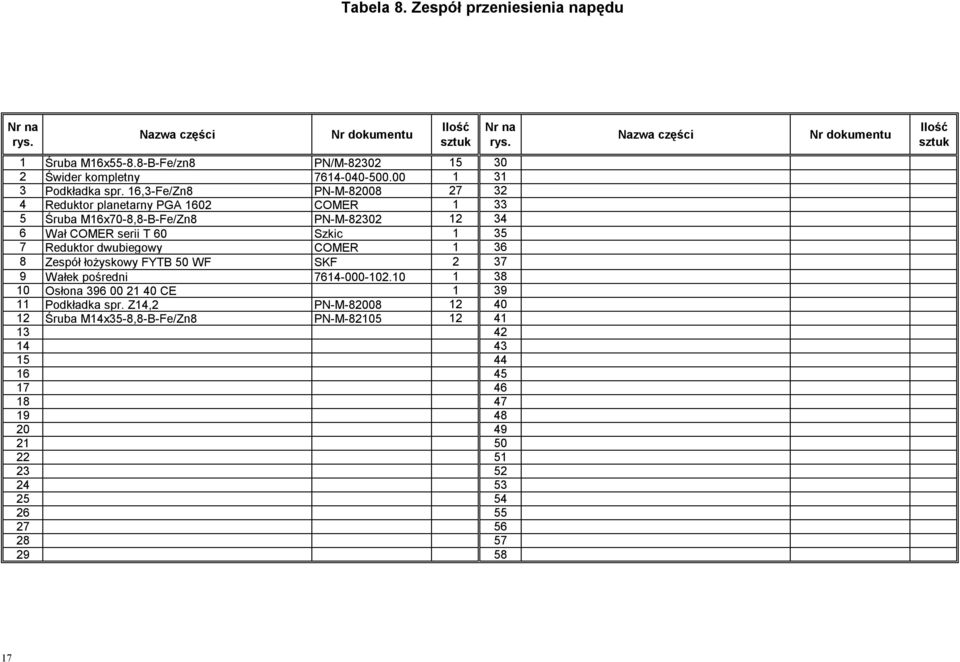

18 Tabela 8. Zespół przeniesienia napędu 1 Śruba M16x B-Fe/zn8 PN/M Świder kompletny Podkładka spr. 16,3-Fe/Zn8 PN-M Reduktor planetarny PGA 1602 COMER Śruba M16x70-8,8-B-Fe/Zn8 PN-M Wał COMER serii T 60 Szkic Reduktor dwubiegowy COMER Zespół łożyskowy FYTB 50 WF SKF Wałek pośredni Osłona CE Podkładka spr. Z14,2 PN-M Śruba M14x35-8,8-B-Fe/Zn8 PN-M

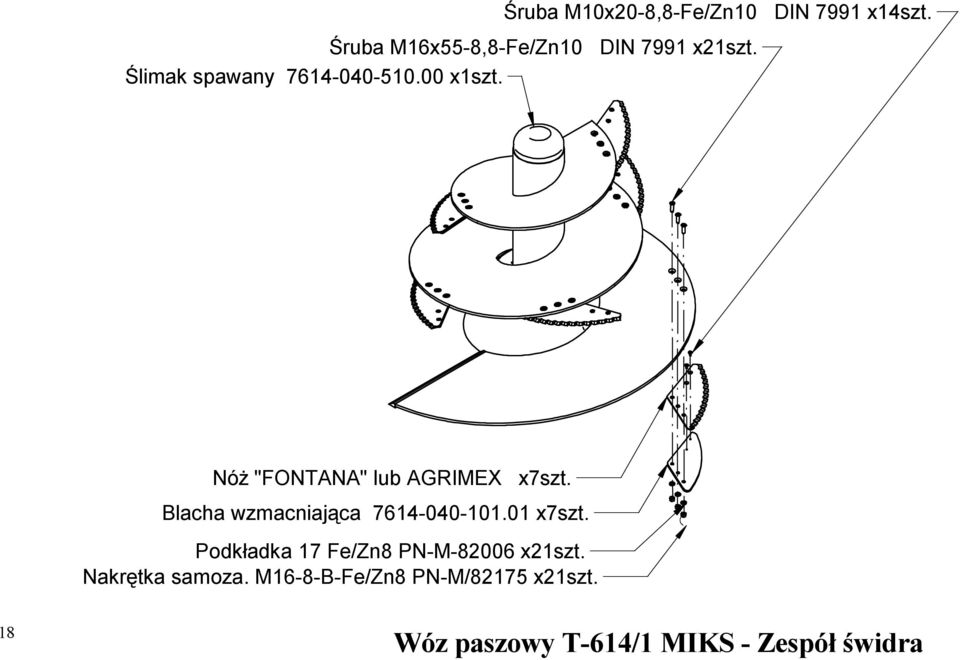

19 Śruba M10x20-8,8-Fe/Zn10 DIN 7991 x14szt. Śruba M16x55-8,8-Fe/Zn10 DIN 7991 x21szt. Ślimak spawany x1szt. Nóż "FONTANA" lub AGRIMEX x7szt. Blacha wzmacniająca x7szt. Podkładka 17 Fe/Zn8 PN-M x21szt. Nakrętka samoza. M16-8-B-Fe/Zn8 PN-M/82175 x21szt. 18 Wóz paszowy T-614/1 MIKS - Zespół świdra

20 Tabela 9. Zespół świdra 1 Nakrętka samoza. M16-8-B-Fe/Zn8 PN-M/ Podkładka 17 Fe/Zn8 PN-M Blacha wzmacniająca Nóż "FONTANA" lub AGRIMEX Ślimak spawany Śruba M16x55-8,8-Fe/Zn10 DIN Śruba M10x20-8,8-Fe/Zn10 DIN

21 Zespół hamulca ręcznego x1szt. Układ hamulców pneumatyczny x1szt. 20 Wóz paszowy T-614/1 MIKS - Zespół hamulców

22 Tabela 10. Zespół hamulców 1 Układ hamulców pneumatyczny Zespół hamulca ręcznego

23 Podkładka 13 PN-M x8szt. Nakrętka koronowa Z M12-04 PN-M x1szt. Szczegół A Zawleczka ISO x32-St x1szt. Nakrętka samozab. M12-8-B PN-M x6szt. Podkładka 13 PN-M x8szt. Śruba M12x Fe/Zn8 PN-M x6szt. Wspornik hamulca ręcznego x1szt. Kausza A6 PN-M x1szt. Zacisk kabłąkowy 6,5 PN-M x3szt. Lina 6,3-T6x19xAo-Zs-n-IIg-180 długość 1900 x1szt. Gniazdo oporowe 6, x1szt. Pancerz linki 6,3 - długość 1400 x1szt. Śruba M12x Fe/Zn8 PN-M x6szt. Kołek sprężysty 5x30 PN-M x2szt. Śruba x1szt. A Blacha x1szt. 22 Nakrętka samozab. M12-8-B PN-M x6szt. Śruba regulacyjna M x1szt. Nakrętka M16-8-B PN-M x2szt. Śruba M x1szt. Nakrętka specjalna x1szt. Prowadnica hamulca x1szt. Rękojeść kpl x1szt. Wóz paszowy T-614/1 MIKS - Zespół hamulca ręcznego

24 Tabela 11. Zespół hamulca ręcznego 1 Wspornik hamulca ręcznego Śruba M12x Fe/Zn8 PN-M Podkładka 13 PN-M Kausza A6 PN-M Zacisk kabłąkowy 6,5 PN-M Lina 6,3-T6x19xAo-Zs-n-IIg-180 długość Pancerz linki 6,3 - długość Nakrętka samozab. M12-8-B PN-M Blacha Śruba regulacyjna M Nakrętka M16-8-B PN-M Śruba M Nakrętka specjalna Prowadnica hamulca Rękojeść kpl Śruba Kołek sprężysty 5x30 PN-M Gniazdo oporowe 6, Pierścień osadczy sprężynujący Z 16 PN-M Nakrętka koronowa Z M12-04 PN-M Zawleczka ISO x32-St

25 Złącze proste ZŁW-15-M22Pu MB Pneumatyka x5szt. Przewód spiralny 15 z końcówkami M22 MB Pneumatyka x1szt. Złącze proste ZŁW-M22w-M22w MB Pneumatyka x1szt. Złącze proste ZŁW-15-M22dPu+2n MB Pneumatyka x1szt. Korek ZŁW - KR M22 Pu MB Pneumatyka x1szt. Zbiornik powietrza 20l BN x1szt. Zawór spustowy ZS M22 MB Pneumatyka x1szt. Złącze proste ZŁW-15-M22Pu MB Pneumatyka x5szt. Zawór sterujący z regulatorem siły hamowania VISTEON x1szt. Złącze B1 PN-S x1szt. 24 Wóz paszowy T-614/1 MIKS - Zespół hamulca pneumatycznego

26 Tabela 12. Zespół hamulca pneumatycznego 1 Przewód spiralny 15 z końcówkami M22 MB Pneumatyka Złącze proste ZŁW-15-M22Pu MB Pneumatyka Zbiornik powietrza 20l BN Zawór spustowy ZS M22 MB Pneumatyka Zawór sterujący z regulatorem siły hamowania VISTEON Złącze B1 PN-S Złącze proste ZŁW-M22w-M22w MB Pneumatyka Złącze proste ZŁW-15-M22dPu+2n MB Pneumatyka Korek ZŁW - KR M22 Pu MB Pneumatyka

27 Nakrętka PN-M x12szt. Korpus przyłączki kolankowej PN-ISO8434-1\SWE1\12L z oringiem Wizamor x4szt. Korpus przyłączki PN-M x4szt. Siłownik CJ2F-16-50/28/630 DGW LUBAŃ x2szt. Złączka oczkowa x4szt. Śruba złączki 0,375 cala x4szt. Tulejka dystansowa x4szt. Rozdzielacz RT x2szt. Korpus złączki prostej PN-M x4szt. Przewód giętki AA BN x2szt. Zawór wtyczka ZSR x2szt. 26 Wóz paszowy T-614/1 MIKS - Układ hydrauliczny

28 Tabela 13. Układ hydrauliczny 1 Siłownik CJ2F-16-50/28/630 DGW LUBAŃ Korpus przyłączki PN-M Korpus przyłączki kolankowej PN-ISO8434-1\SWE1\12L z oringiem Wizamor Nakrętka PN-M Rozdzielacz RT Złączka oczkowa Śruba złączki 0,375 cala Tulejka dystansowa Przewód giętki AA BN Zawór wtyczka ZSR Korpus złączki prostej PN-M Pierścień zacinający PN-M

29 Lampa tylna zesp E-549 P x1szt. Lampa przednia pozyc. E 92 D x2szt. Nakrętka samozab. M6-8-B-Fe/Zn8 PN-M x4szt Pas gumowy x2szt. Swiatlo odblask. trojkat x2szt. Wkręt M5x10 PN-M x4szt. Podkładka spr. Z 5,1 PN-M x16szt. Złącze płytkowe 4-zaciskowe x1szt. Nakrętka M5-8-B PN-M x12szt. Podkładka spr. Z 5,1 PN-M x16szt. Podkładka A 5,5 PN-M x8szt. Śruba M5x16 PN-M x4szt. Lampa tylna zesp E-549 L x1szt. Odblask UO-75U żółte x2szt. Odblask UO-75U białe x2szt. Dławnica MOSTPLAST x1szt Przewód główny kpl x1szt. Osłona B14-20 BN x1szt. Wtyczka złącza wtykowego 12N PN-S x1szt. 28 Wóz paszowy T-614/1 MIKS - Instalacja elektryczna

30 Tabela 14. Instalacja elektryczna 1 Lampa tylna zesp E-549 P Lampa przednia pozyc. E 92 D Swiatlo odblask. trojkat Złącze płytkowe 4-zaciskowe Dławnica MOSTPLAST Osłona B14-20 BN Wtyczka złącza wtykowego 12N PN-S Przewód główny kpl Podkładka spr. Z 5,1 PN-M Wkręt M5x10 PN-M Lampa tylna zesp E-549 L Pas gumowy Podkładka A 5,5 PN-M Nakrętka M5-8-B PN-M Nakrętka samozab. M6-8-B-Fe/Zn8 PN-M Śruba M5x16 PN-M Odblask UO-75U białe Odblask UO-75U żółte

31 Waga DG 8480/54-AB Dinamica generale x3szt. Blacha wyświetlacza Dynamica Generale x1szt. Skrzynka przyłączeniowa Dynamica Generale x1szt. Brzęczyk Dynamica Generale x1szt. Wtyczka zapalniczki x1szt. 30 Wóz paszowy T-614/1 MIKS - Układ ważący

32 Tabela 14. Układ ważący 1 Waga DG 8480/54-AB Dinamica generale Skrzynka przyłączeniowa Dynamica Generale Blacha wyświetlacza Dynamica Generale Brzęczyk Dynamica Generale Wtyczka zapalniczki
