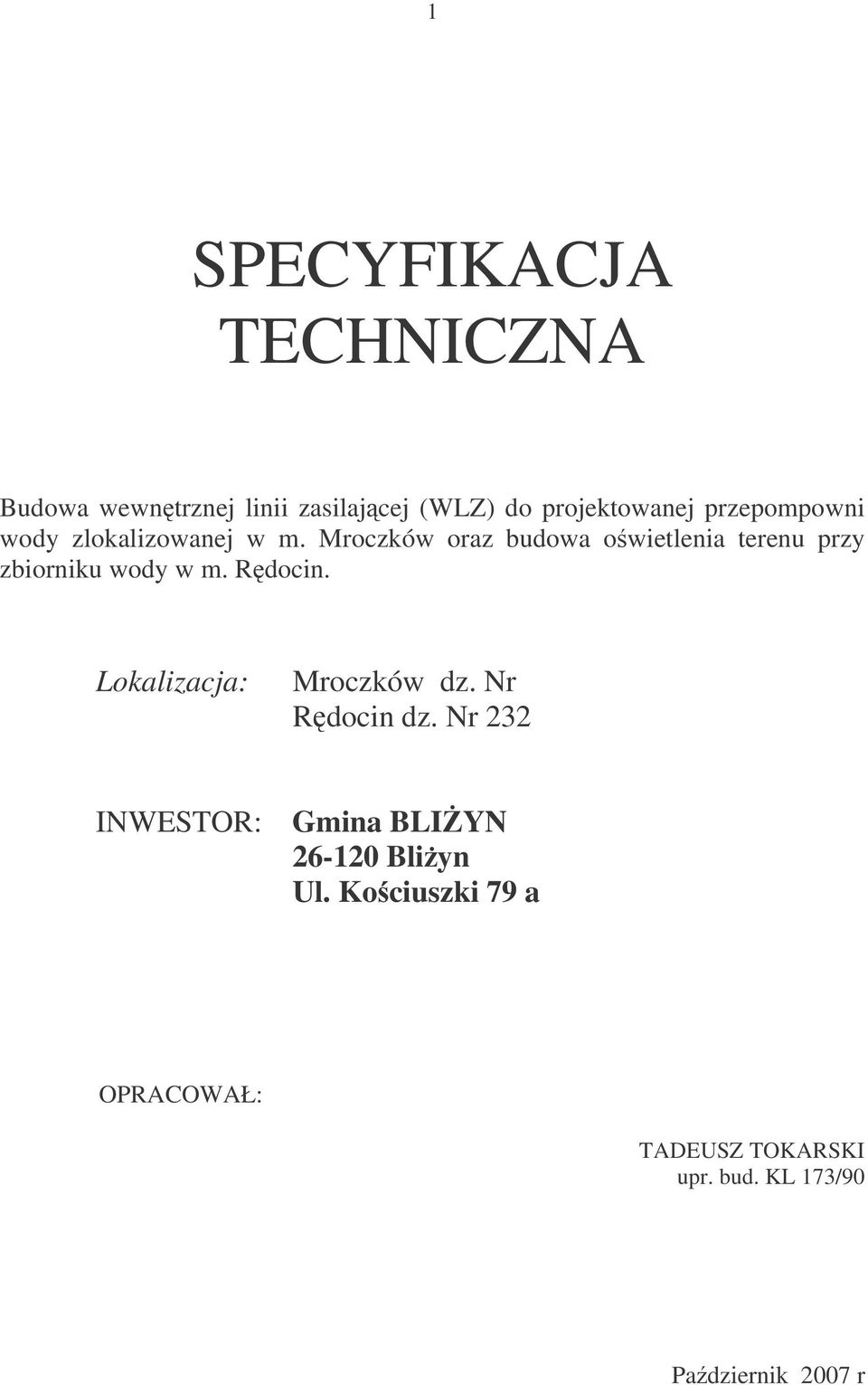

1 1 SPECYFIKACJA TECHNICZNA Budowa wewntrznej linii zasilajcej (WLZ) do projektowanej przepompowni wody zlokalizowanej w m. Mroczków oraz budowa owietlenia terenu przy zbiorniku wody w m. Rdocin. Lokalizacja: Mroczków dz. Nr Rdocin dz. Nr 232 INWESTOR: Gmina BLIYN Bliyn Ul. Kociuszki 79 a OPRACOWAŁ: TADEUSZ TOKARSKI upr. bud. KL 173/90 Padziernik 2007 r

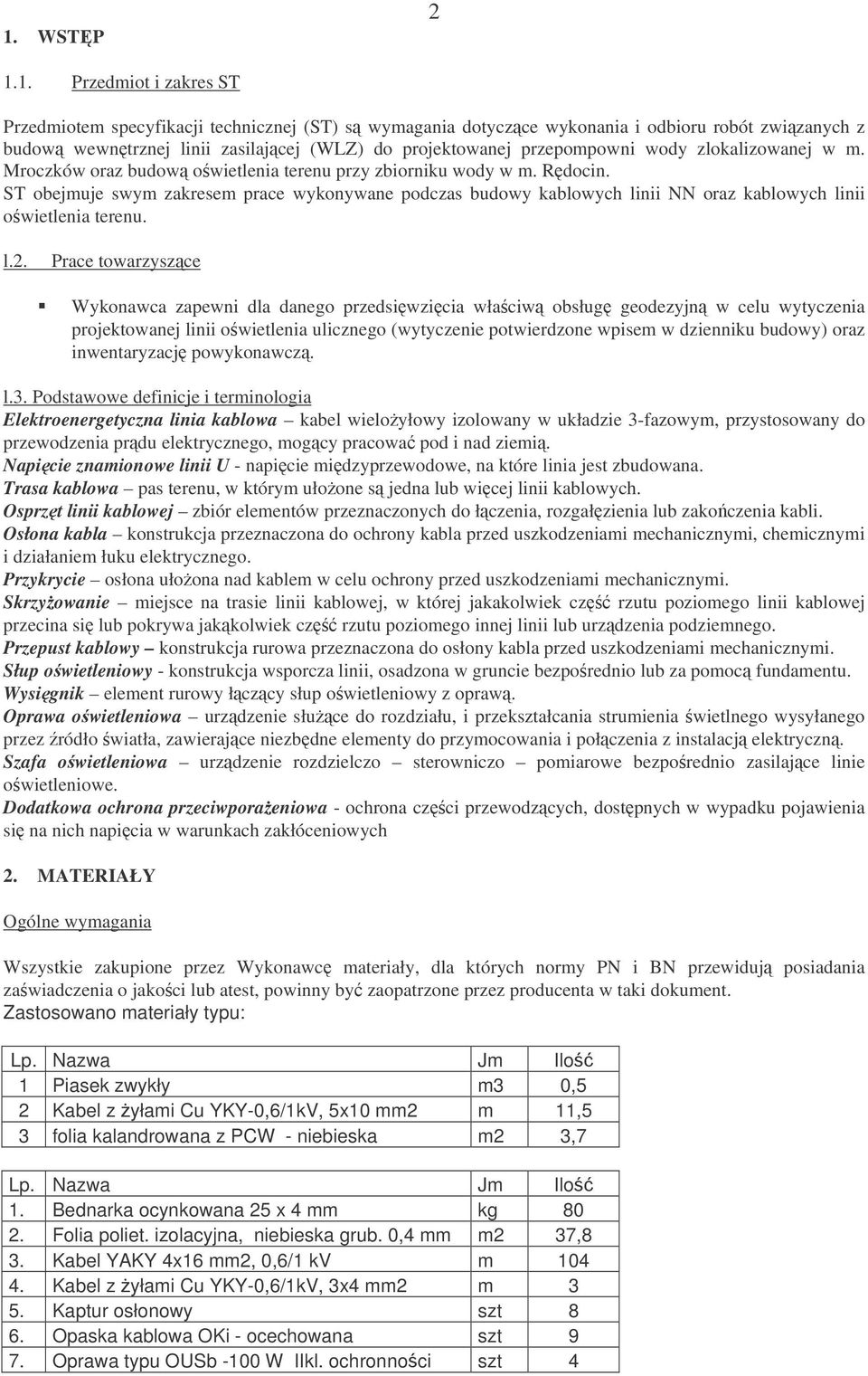

2 1. WSTP Przedmiot i zakres ST Przedmiotem specyfikacji technicznej (ST) s wymagania dotyczce wykonania i odbioru robót zwizanych z budow wewntrznej linii zasilajcej (WLZ) do projektowanej przepompowni wody zlokalizowanej w m. Mroczków oraz budow owietlenia terenu przy zbiorniku wody w m. Rdocin. ST obejmuje swym zakresem prace wykonywane podczas budowy kablowych linii NN oraz kablowych linii owietlenia terenu. l.2. Prace towarzyszce Wykonawca zapewni dla danego przedsiwzicia właciw obsług geodezyjn w celu wytyczenia projektowanej linii owietlenia ulicznego (wytyczenie potwierdzone wpisem w dzienniku budowy) oraz inwentaryzacj powykonawcz. l.3. Podstawowe definicje i terminologia Elektroenergetyczna linia kablowa kabel wieloyłowy izolowany w układzie 3-fazowym, przystosowany do przewodzenia prdu elektrycznego, mogcy pracowa pod i nad ziemi. Napicie znamionowe linii U - napicie midzyprzewodowe, na które linia jest zbudowana. Trasa kablowa pas terenu, w którym ułoone s jedna lub wicej linii kablowych. Osprzt linii kablowej zbiór elementów przeznaczonych do łczenia, rozgałzienia lub zakoczenia kabli. Osłona kabla konstrukcja przeznaczona do ochrony kabla przed uszkodzeniami mechanicznymi, chemicznymi i działaniem łuku elektrycznego. Przykrycie osłona ułoona nad kablem w celu ochrony przed uszkodzeniami mechanicznymi. Skrzyowanie miejsce na trasie linii kablowej, w której jakakolwiek cz rzutu poziomego linii kablowej przecina si lub pokrywa jakkolwiek cz rzutu poziomego innej linii lub urzdzenia podziemnego. Przepust kablowy konstrukcja rurowa przeznaczona do osłony kabla przed uszkodzeniami mechanicznymi. Słup owietleniowy - konstrukcja wsporcza linii, osadzona w gruncie bezporednio lub za pomoc fundamentu. Wysignik element rurowy łczcy słup owietleniowy z opraw. Oprawa owietleniowa urzdzenie słuce do rozdziału, i przekształcania strumienia wietlnego wysyłanego przez ródło wiatła, zawierajce niezbdne elementy do przymocowania i połczenia z instalacj elektryczn. Szafa owietleniowa urzdzenie rozdzielczo sterowniczo pomiarowe bezporednio zasilajce linie owietleniowe. Dodatkowa ochrona przeciwporaeniowa - ochrona czci przewodzcych, dostpnych w wypadku pojawienia si na nich napicia w warunkach zakłóceniowych 2. MATERIAŁY Ogólne wymagania Wszystkie zakupione przez Wykonawc materiały, dla których normy PN i BN przewiduj posiadania zawiadczenia o jakoci lub atest, powinny by zaopatrzone przez producenta w taki dokument. Zastosowano materiały typu: Lp. Nazwa Jm Ilo 1 Piasek zwykły m3 0,5 2 Kabel z yłami Cu YKY-0,6/1kV, 5x10 mm2 m 11,5 3 folia kalandrowana z PCW - niebieska m2 3,7 Lp. Nazwa Jm Ilo 1. Bednarka ocynkowana 25 x 4 mm kg Folia poliet. izolacyjna, niebieska grub. 0,4 mm m2 37,8 3. Kabel YAKY 4x16 mm2, 0,6/1 kv m Kabel z yłami Cu YKY-0,6/1kV, 3x4 mm2 m 3 5. Kaptur osłonowy szt 8 6. Opaska kablowa OKi - ocechowana szt 9 7. Oprawa typu OUSb -100 W IIkl. ochronnoci szt 4

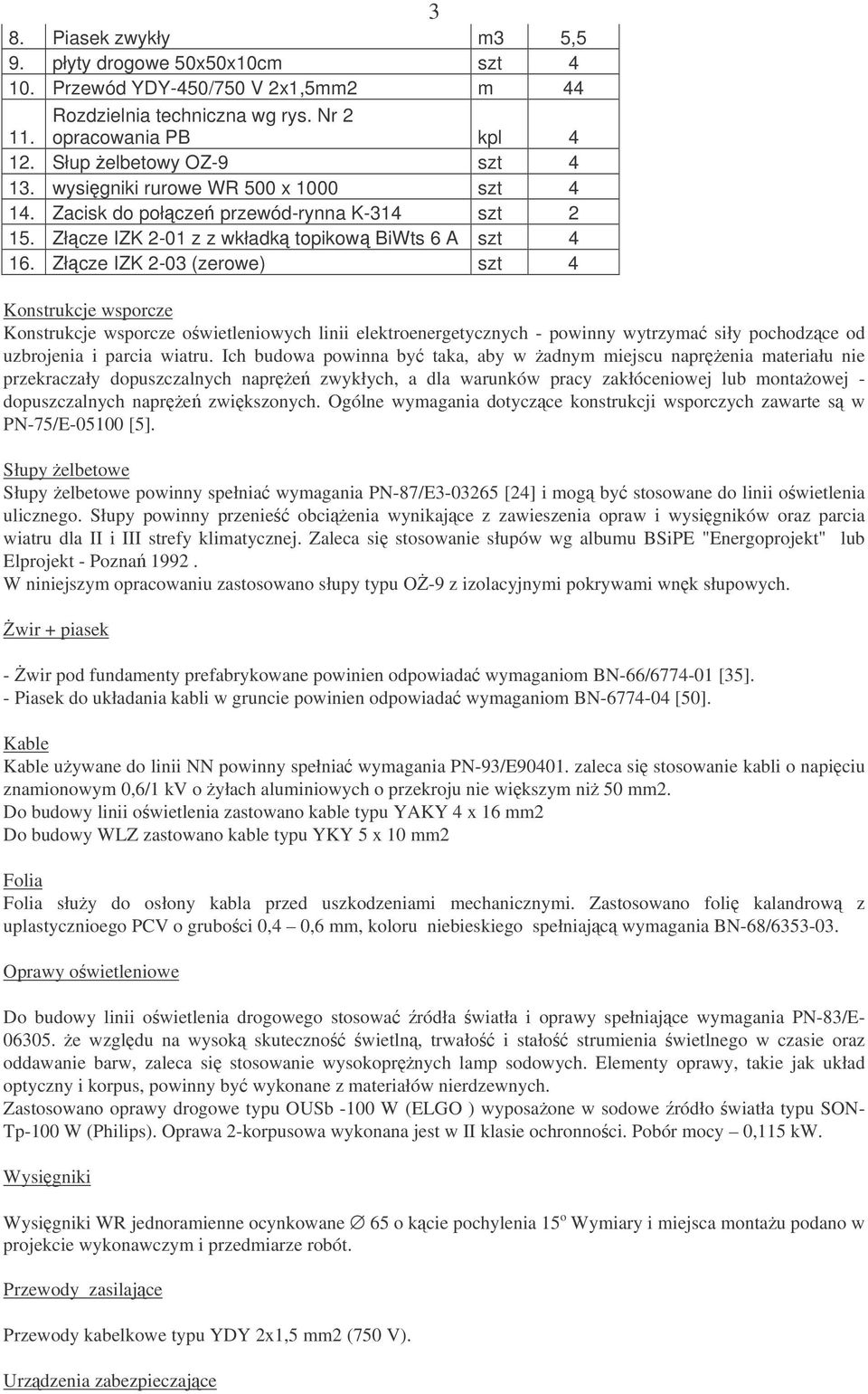

3 3 8. Piasek zwykły m3 5,5 9. płyty drogowe 50x50x10cm szt Przewód YDY-450/750 V 2x1,5mm2 m 44 Rozdzielnia techniczna wg rys. Nr opracowania PB kpl Słup elbetowy OZ-9 szt wysigniki rurowe WR 500 x 1000 szt Zacisk do połcze przewód-rynna K-314 szt Złcze IZK 2-01 z z wkładk topikow BiWts 6 A szt Złcze IZK 2-03 (zerowe) szt 4 Konstrukcje wsporcze Konstrukcje wsporcze owietleniowych linii elektroenergetycznych - powinny wytrzyma siły pochodzce od uzbrojenia i parcia wiatru. Ich budowa powinna by taka, aby w adnym miejscu naprenia materiału nie przekraczały dopuszczalnych napre zwykłych, a dla warunków pracy zakłóceniowej lub montaowej - dopuszczalnych napre zwikszonych. Ogólne wymagania dotyczce konstrukcji wsporczych zawarte s w PN-75/E [5]. Słupy elbetowe Słupy elbetowe powinny spełnia wymagania PN-87/E [24] i mog by stosowane do linii owietlenia ulicznego. Słupy powinny przenie obcienia wynikajce z zawieszenia opraw i wysigników oraz parcia wiatru dla II i III strefy klimatycznej. Zaleca si stosowanie słupów wg albumu BSiPE "Energoprojekt" lub Elprojekt - Pozna W niniejszym opracowaniu zastosowano słupy typu O-9 z izolacyjnymi pokrywami wnk słupowych. wir + piasek - wir pod fundamenty prefabrykowane powinien odpowiada wymaganiom BN-66/ [35]. - Piasek do układania kabli w gruncie powinien odpowiada wymaganiom BN [50]. Kable Kable uywane do linii NN powinny spełnia wymagania PN-93/E zaleca si stosowanie kabli o napiciu znamionowym 0,6/1 kv o yłach aluminiowych o przekroju nie wikszym ni 50 mm2. Do budowy linii owietlenia zastowano kable typu YAKY 4 x 16 mm2 Do budowy WLZ zastowano kable typu YKY 5 x 10 mm2 Folia Folia słuy do osłony kabla przed uszkodzeniami mechanicznymi. Zastosowano foli kalandrow z uplastycznioego PCV o gruboci 0,4 0,6 mm, koloru niebieskiego spełniajc wymagania BN-68/ Oprawy owietleniowe Do budowy linii owietlenia drogowego stosowa ródła wiatła i oprawy spełniajce wymagania PN-83/E e wzgldu na wysok skuteczno wietln, trwało i stało strumienia wietlnego w czasie oraz oddawanie barw, zaleca si stosowanie wysokoprnych lamp sodowych. Elementy oprawy, takie jak układ optyczny i korpus, powinny by wykonane z materiałów nierdzewnych. Zastosowano oprawy drogowe typu OUSb -100 W (ELGO ) wyposaone w sodowe ródło wiatła typu SON- Tp-100 W (Philips). Oprawa 2-korpusowa wykonana jest w II klasie ochronnoci. Pobór mocy 0,115 kw. Wysigniki Wysigniki WR jednoramienne ocynkowane 65 o kcie pochylenia 15 o Wymiary i miejsca montau podano w projekcie wykonawczym i przedmiarze robót. Przewody zasilajce Przewody kabelkowe typu YDY 2x1,5 mm2 (750 V). Urzdzenia zabezpieczajce

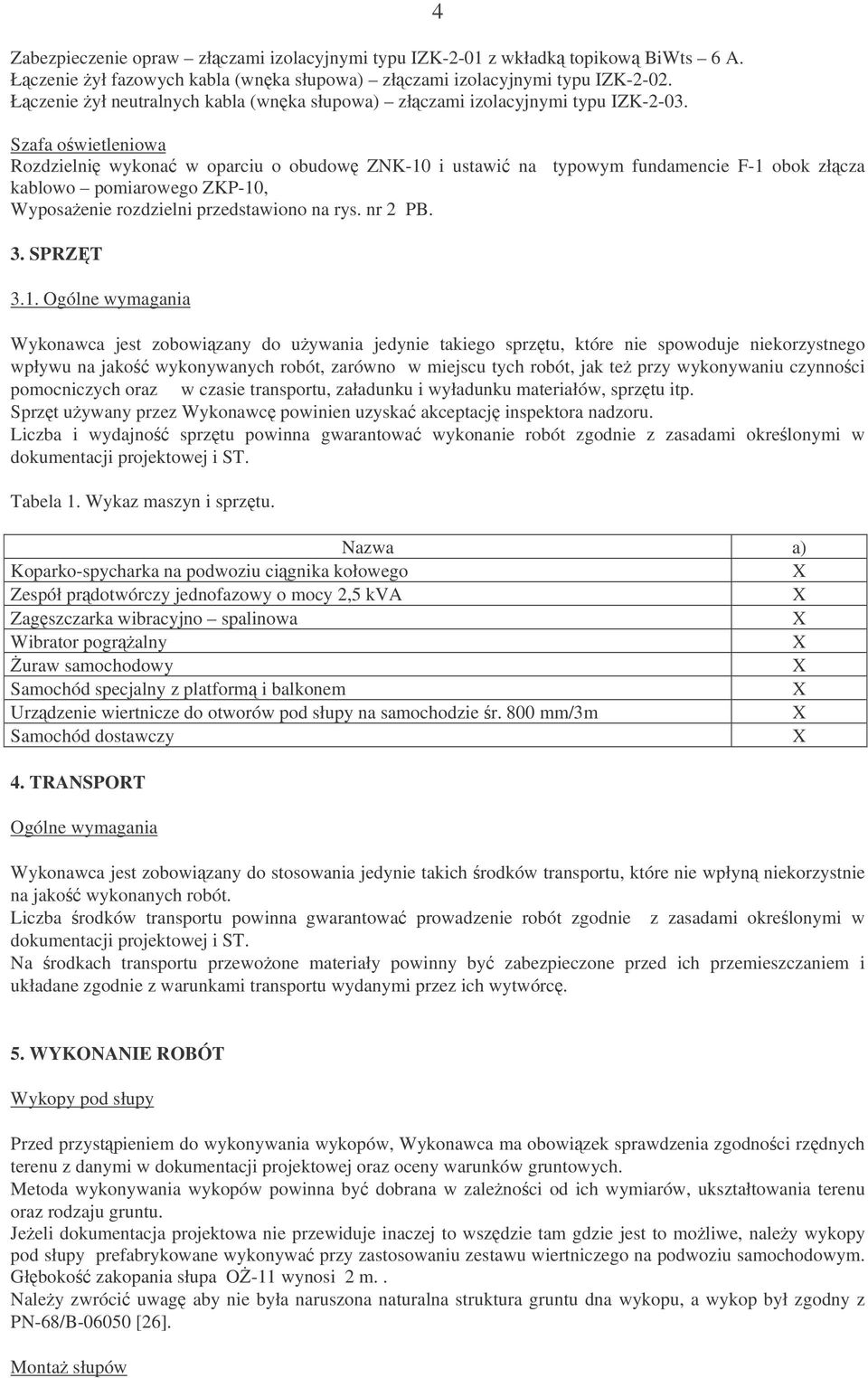

4 Zabezpieczenie opraw złczami izolacyjnymi typu IZK-2-01 z wkładk topikow BiWts 6 A. Łczenie ył fazowych kabla (wnka słupowa) złczami izolacyjnymi typu IZK Łczenie ył neutralnych kabla (wnka słupowa) złczami izolacyjnymi typu IZK Szafa owietleniowa Rozdzielni wykona w oparciu o obudow ZNK-10 i ustawi na typowym fundamencie F-1 obok złcza kablowo pomiarowego ZKP-10, Wyposaenie rozdzielni przedstawiono na rys. nr 2 PB. 3. SPRZT 3.1. Ogólne wymagania Wykonawca jest zobowizany do uywania jedynie takiego sprztu, które nie spowoduje niekorzystnego wpływu na jako wykonywanych robót, zarówno w miejscu tych robót, jak te przy wykonywaniu czynnoci pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów, sprztu itp. Sprzt uywany przez Wykonawc powinien uzyska akceptacj inspektora nadzoru. Liczba i wydajno sprztu powinna gwarantowa wykonanie robót zgodnie z zasadami okrelonymi w dokumentacji projektowej i ST. Tabela 1. Wykaz maszyn i sprztu. Nazwa a) Koparko-spycharka na podwoziu cignika kołowego Zespół prdotwórczy jednofazowy o mocy 2,5 kva Zagszczarka wibracyjno spalinowa Wibrator pogralny uraw samochodowy Samochód specjalny z platform i balkonem Urzdzenie wiertnicze do otworów pod słupy na samochodzie r. 800 mm/3m Samochód dostawczy 4. TRANSPORT Ogólne wymagania Wykonawca jest zobowizany do stosowania jedynie takich rodków transportu, które nie wpłyn niekorzystnie na jako wykonanych robót. Liczba rodków transportu powinna gwarantowa prowadzenie robót zgodnie z zasadami okrelonymi w dokumentacji projektowej i ST. Na rodkach transportu przewoone materiały powinny by zabezpieczone przed ich przemieszczaniem i układane zgodnie z warunkami transportu wydanymi przez ich wytwórc. 5. WYKONANIE ROBÓT Wykopy pod słupy Przed przystpieniem do wykonywania wykopów, Wykonawca ma obowizek sprawdzenia zgodnoci rzdnych terenu z danymi w dokumentacji projektowej oraz oceny warunków gruntowych. Metoda wykonywania wykopów powinna by dobrana w zalenoci od ich wymiarów, ukształtowania terenu oraz rodzaju gruntu. Jeeli dokumentacja projektowa nie przewiduje inaczej to wszdzie tam gdzie jest to moliwe, naley wykopy pod słupy prefabrykowane wykonywa przy zastosowaniu zestawu wiertniczego na podwoziu samochodowym. Głboko zakopania słupa O-11 wynosi 2 m.. Naley zwróci uwag aby nie była naruszona naturalna struktura gruntu dna wykopu, a wykop był zgodny z PN-68/B [26]. Monta słupów

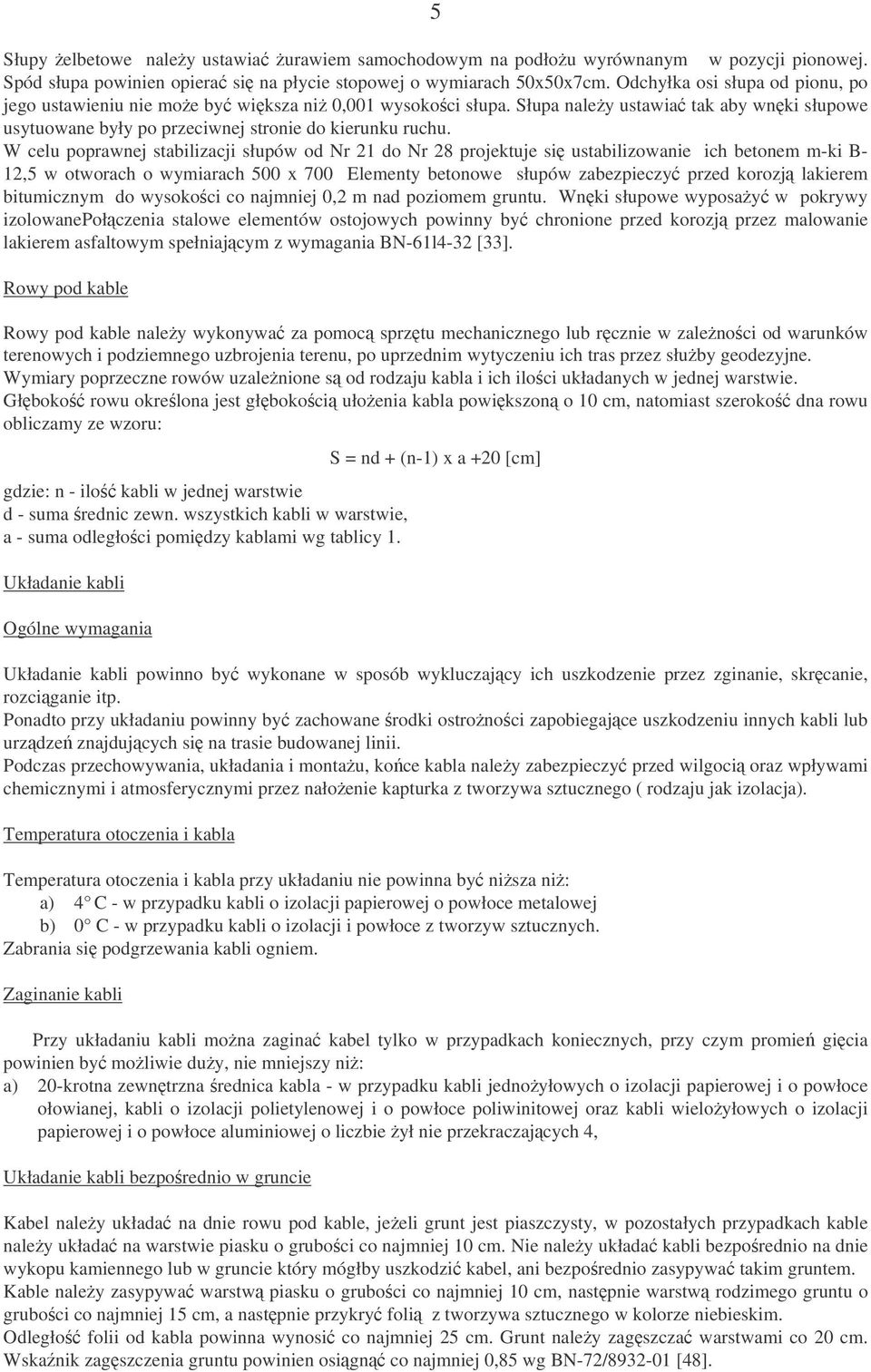

5 5 Słupy elbetowe naley ustawia urawiem samochodowym na podłou wyrównanym w pozycji pionowej. Spód słupa powinien opiera si na płycie stopowej o wymiarach 50x50x7cm. Odchyłka osi słupa od pionu, po jego ustawieniu nie moe by wiksza ni 0,001 wysokoci słupa. Słupa naley ustawia tak aby wnki słupowe usytuowane były po przeciwnej stronie do kierunku ruchu. W celu poprawnej stabilizacji słupów od Nr 21 do Nr 28 projektuje si ustabilizowanie ich betonem m-ki B- 12,5 w otworach o wymiarach 500 x 700 Elementy betonowe słupów zabezpieczy przed korozj lakierem bitumicznym do wysokoci co najmniej 0,2 m nad poziomem gruntu. Wnki słupowe wyposay w pokrywy izolowanepołczenia stalowe elementów ostojowych powinny by chronione przed korozj przez malowanie lakierem asfaltowym spełniajcym z wymagania BN-61l4-32 [33]. Rowy pod kable Rowy pod kable naley wykonywa za pomoc sprztu mechanicznego lub rcznie w zalenoci od warunków terenowych i podziemnego uzbrojenia terenu, po uprzednim wytyczeniu ich tras przez słuby geodezyjne. Wymiary poprzeczne rowów uzalenione s od rodzaju kabla i ich iloci układanych w jednej warstwie. Głboko rowu okrelona jest głbokoci ułoenia kabla powikszon o 10 cm, natomiast szeroko dna rowu obliczamy ze wzoru: gdzie: n - ilo kabli w jednej warstwie d - suma rednic zewn. wszystkich kabli w warstwie, a - suma odległoci pomidzy kablami wg tablicy 1. Układanie kabli Ogólne wymagania S = nd + (n-1) x a +20 [cm] Układanie kabli powinno by wykonane w sposób wykluczajcy ich uszkodzenie przez zginanie, skrcanie, rozciganie itp. Ponadto przy układaniu powinny by zachowane rodki ostronoci zapobiegajce uszkodzeniu innych kabli lub urzdze znajdujcych si na trasie budowanej linii. Podczas przechowywania, układania i montau, koce kabla naley zabezpieczy przed wilgoci oraz wpływami chemicznymi i atmosferycznymi przez nałoenie kapturka z tworzywa sztucznego ( rodzaju jak izolacja). Temperatura otoczenia i kabla Temperatura otoczenia i kabla przy układaniu nie powinna by nisza ni: a) 4 C - w przypadku kabli o izolacji papierowej o powłoce metalowej b) 0 C - w przypadku kabli o izolacji i powłoce z tworzyw sztucznych. Zabrania si podgrzewania kabli ogniem. Zaginanie kabli Przy układaniu kabli mona zagina kabel tylko w przypadkach koniecznych, przy czym promie gicia powinien by moliwie duy, nie mniejszy ni: a) 20-krotna zewntrzna rednica kabla - w przypadku kabli jednoyłowych o izolacji papierowej i o powłoce ołowianej, kabli o izolacji polietylenowej i o powłoce poliwinitowej oraz kabli wieloyłowych o izolacji papierowej i o powłoce aluminiowej o liczbie ył nie przekraczajcych 4, Układanie kabli bezporednio w gruncie Kabel naley układa na dnie rowu pod kable, jeeli grunt jest piaszczysty, w pozostałych przypadkach kable naley układa na warstwie piasku o gruboci co najmniej 10 cm. Nie naley układa kabli bezporednio na dnie wykopu kamiennego lub w gruncie który mógłby uszkodzi kabel, ani bezporednio zasypywa takim gruntem. Kable naley zasypywa warstw piasku o gruboci co najmniej 10 cm, nastpnie warstw rodzimego gruntu o gruboci co najmniej 15 cm, a nastpnie przykry foli z tworzywa sztucznego w kolorze niebieskim. Odległo folii od kabla powinna wynosi co najmniej 25 cm. Grunt naley zagszcza warstwami co 20 cm. Wskanik zagszczenia gruntu powinien osign co najmniej 0,85 wg BN-72/ [48].

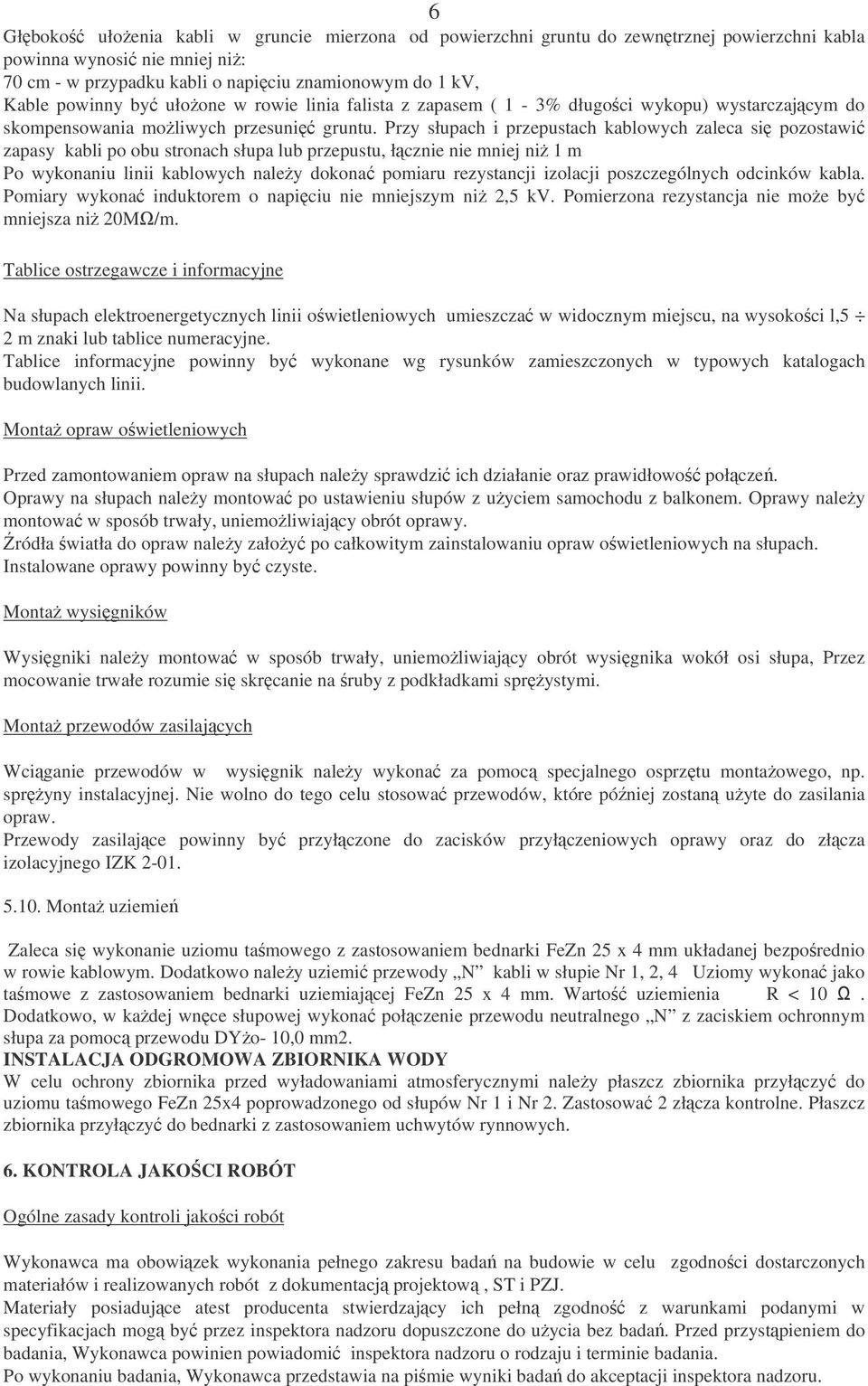

6 6 Głboko ułoenia kabli w gruncie mierzona od powierzchni gruntu do zewntrznej powierzchni kabla powinna wynosi nie mniej ni: 70 cm - w przypadku kabli o napiciu znamionowym do 1 kv, Kable powinny by ułoone w rowie linia falista z zapasem ( 1-3% długoci wykopu) wystarczajcym do skompensowania moliwych przesuni gruntu. Przy słupach i przepustach kablowych zaleca si pozostawi zapasy kabli po obu stronach słupa lub przepustu, łcznie nie mniej ni 1 m Po wykonaniu linii kablowych naley dokona pomiaru rezystancji izolacji poszczególnych odcinków kabla. Pomiary wykona induktorem o napiciu nie mniejszym ni 2,5 kv. Pomierzona rezystancja nie moe by mniejsza ni 20M /m. Tablice ostrzegawcze i informacyjne Na słupach elektroenergetycznych linii owietleniowych umieszcza w widocznym miejscu, na wysokoci l,5 2 m znaki lub tablice numeracyjne. Tablice informacyjne powinny by wykonane wg rysunków zamieszczonych w typowych katalogach budowlanych linii. Monta opraw owietleniowych Przed zamontowaniem opraw na słupach naley sprawdzi ich działanie oraz prawidłowo połcze. Oprawy na słupach naley montowa po ustawieniu słupów z uyciem samochodu z balkonem. Oprawy naley montowa w sposób trwały, uniemoliwiajcy obrót oprawy. ródła wiatła do opraw naley załoy po całkowitym zainstalowaniu opraw owietleniowych na słupach. Instalowane oprawy powinny by czyste. Monta wysigników Wysigniki naley montowa w sposób trwały, uniemoliwiajcy obrót wysignika wokół osi słupa, Przez mocowanie trwałe rozumie si skrcanie na ruby z podkładkami sprystymi. Monta przewodów zasilajcych Wciganie przewodów w wysignik naley wykona za pomoc specjalnego osprztu montaowego, np. spryny instalacyjnej. Nie wolno do tego celu stosowa przewodów, które póniej zostan uyte do zasilania opraw. Przewody zasilajce powinny by przyłczone do zacisków przyłczeniowych oprawy oraz do złcza izolacyjnego IZK Monta uziemie Zaleca si wykonanie uziomu tamowego z zastosowaniem bednarki FeZn 25 x 4 mm układanej bezporednio w rowie kablowym. Dodatkowo naley uziemi przewody N kabli w słupie Nr 1, 2, 4 Uziomy wykona jako tamowe z zastosowaniem bednarki uziemiajcej FeZn 25 x 4 mm. Warto uziemienia R < 10. Dodatkowo, w kadej wnce słupowej wykona połczenie przewodu neutralnego N z zaciskiem ochronnym słupa za pomoc przewodu DYo- 10,0 mm2. INSTALACJA ODGROMOWA ZBIORNIKA WODY W celu ochrony zbiornika przed wyładowaniami atmosferycznymi naley płaszcz zbiornika przyłczy do uziomu tamowego FeZn 25x4 poprowadzonego od słupów Nr 1 i Nr 2. Zastosowa 2 złcza kontrolne. Płaszcz zbiornika przyłczy do bednarki z zastosowaniem uchwytów rynnowych. 6. KONTROLA JAKOCI ROBÓT Ogólne zasady kontroli jakoci robót Wykonawca ma obowizek wykonania pełnego zakresu bada na budowie w celu zgodnoci dostarczonych materiałów i realizowanych robót z dokumentacj projektow, ST i PZJ. Materiały posiadujce atest producenta stwierdzajcy ich pełn zgodno z warunkami podanymi w specyfikacjach mog by przez inspektora nadzoru dopuszczone do uycia bez bada. Przed przystpieniem do badania, Wykonawca powinien powiadomi inspektora nadzoru o rodzaju i terminie badania. Po wykonaniu badania, Wykonawca przedstawia na pimie wyniki bada do akceptacji inspektora nadzoru.

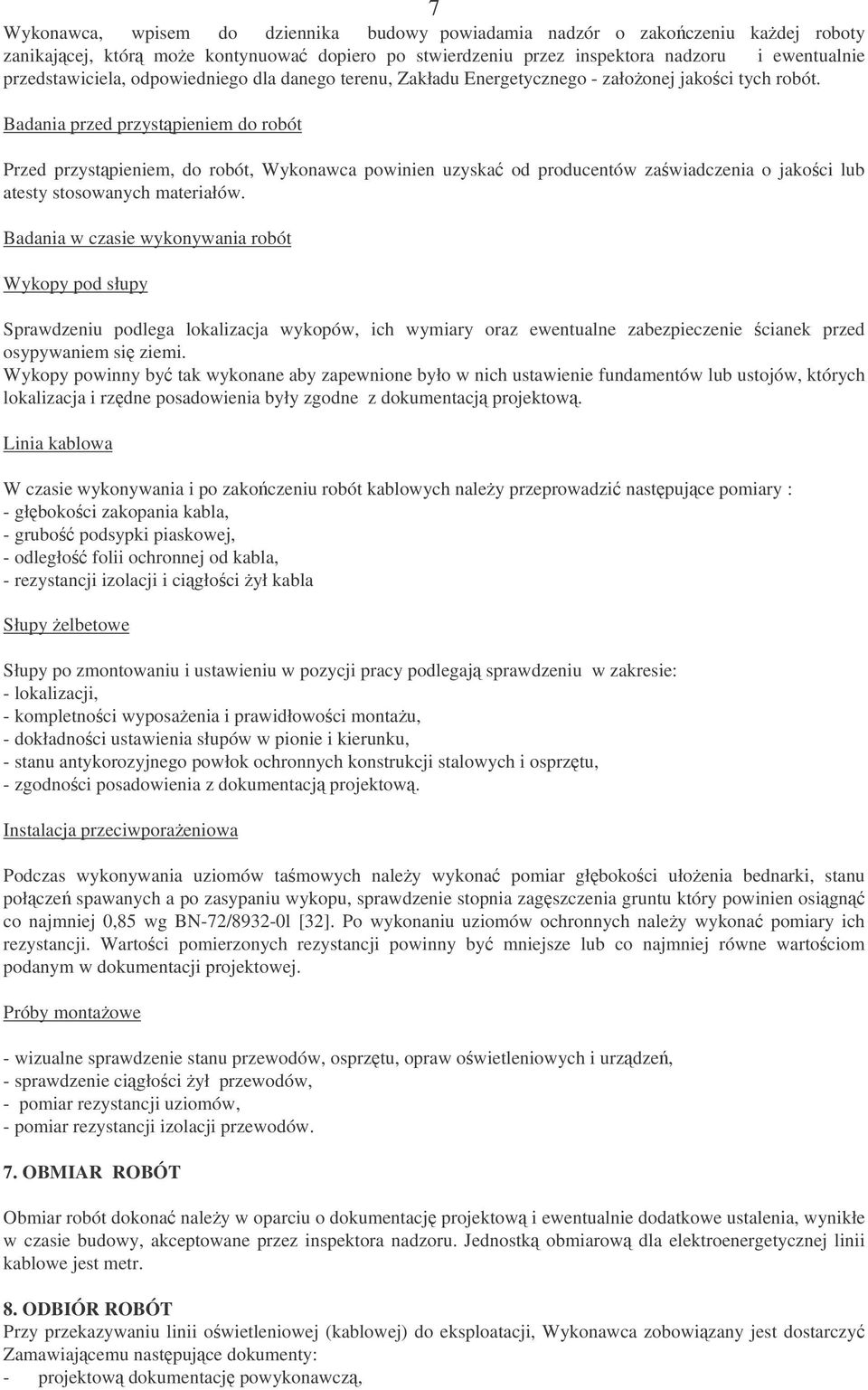

7 7 Wykonawca, wpisem do dziennika budowy powiadamia nadzór o zakoczeniu kadej roboty zanikajcej, któr moe kontynuowa dopiero po stwierdzeniu przez inspektora nadzoru i ewentualnie przedstawiciela, odpowiedniego dla danego terenu, Zakładu Energetycznego - załoonej jakoci tych robót. Badania przed przystpieniem do robót Przed przystpieniem, do robót, Wykonawca powinien uzyska od producentów zawiadczenia o jakoci lub atesty stosowanych materiałów. Badania w czasie wykonywania robót Wykopy pod słupy Sprawdzeniu podlega lokalizacja wykopów, ich wymiary oraz ewentualne zabezpieczenie cianek przed osypywaniem si ziemi. Wykopy powinny by tak wykonane aby zapewnione było w nich ustawienie fundamentów lub ustojów, których lokalizacja i rzdne posadowienia były zgodne z dokumentacj projektow. Linia kablowa W czasie wykonywania i po zakoczeniu robót kablowych naley przeprowadzi nastpujce pomiary : - głbokoci zakopania kabla, - grubo podsypki piaskowej, - odległo folii ochronnej od kabla, - rezystancji izolacji i cigłoci ył kabla Słupy elbetowe Słupy po zmontowaniu i ustawieniu w pozycji pracy podlegaj sprawdzeniu w zakresie: - lokalizacji, - kompletnoci wyposaenia i prawidłowoci montau, - dokładnoci ustawienia słupów w pionie i kierunku, - stanu antykorozyjnego powłok ochronnych konstrukcji stalowych i osprztu, - zgodnoci posadowienia z dokumentacj projektow. Instalacja przeciwporaeniowa Podczas wykonywania uziomów tamowych naley wykona pomiar głbokoci ułoenia bednarki, stanu połcze spawanych a po zasypaniu wykopu, sprawdzenie stopnia zagszczenia gruntu który powinien osign co najmniej 0,85 wg BN-72/8932-0l [32]. Po wykonaniu uziomów ochronnych naley wykona pomiary ich rezystancji. Wartoci pomierzonych rezystancji powinny by mniejsze lub co najmniej równe wartociom podanym w dokumentacji projektowej. Próby montaowe - wizualne sprawdzenie stanu przewodów, osprztu, opraw owietleniowych i urzdze, - sprawdzenie cigłoci ył przewodów, - pomiar rezystancji uziomów, - pomiar rezystancji izolacji przewodów. 7. OBMIAR ROBÓT Obmiar robót dokona naley w oparciu o dokumentacj projektow i ewentualnie dodatkowe ustalenia, wynikłe w czasie budowy, akceptowane przez inspektora nadzoru. Jednostk obmiarow dla elektroenergetycznej linii kablowe jest metr. 8. ODBIÓR ROBÓT Przy przekazywaniu linii owietleniowej (kablowej) do eksploatacji, Wykonawca zobowizany jest dostarczy Zamawiajcemu nastpujce dokumenty: - projektow dokumentacj powykonawcz,

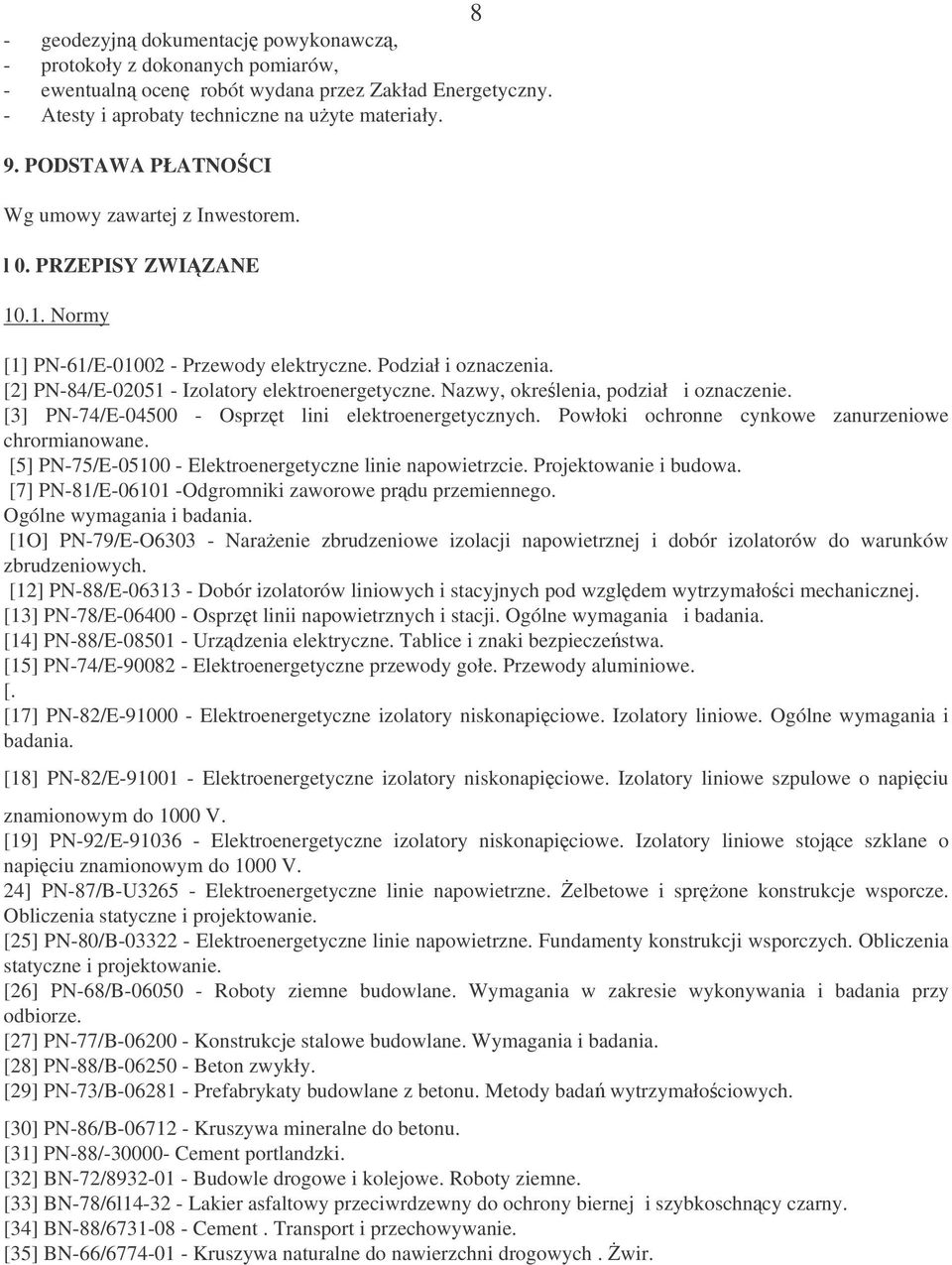

8 8 - geodezyjn dokumentacj powykonawcz, - protokoły z dokonanych pomiarów, - ewentualn ocen robót wydana przez Zakład Energetyczny. - Atesty i aprobaty techniczne na uyte materiały. 9. PODSTAWA PŁATNOCI Wg umowy zawartej z Inwestorem. l 0. PRZEPISY ZWIZANE Normy [1] PN-61/E Przewody elektryczne. Podział i oznaczenia. [2] PN-84/E Izolatory elektroenergetyczne. Nazwy, okrelenia, podział i oznaczenie. [3] PN-74/E Osprzt lini elektroenergetycznych. Powłoki ochronne cynkowe zanurzeniowe chrormianowane. [5] PN-75/E Elektroenergetyczne linie napowietrzcie. Projektowanie i budowa. [7] PN-81/E Odgromniki zaworowe prdu przemiennego. Ogólne wymagania i badania. [1O] PN-79/E-O Naraenie zbrudzeniowe izolacji napowietrznej i dobór izolatorów do warunków zbrudzeniowych. [12] PN-88/E Dobór izolatorów liniowych i stacyjnych pod wzgldem wytrzymałoci mechanicznej. [13] PN-78/E Osprzt linii napowietrznych i stacji. Ogólne wymagania i badania. [14] PN-88/E Urzdzenia elektryczne. Tablice i znaki bezpieczestwa. [15] PN-74/E Elektroenergetyczne przewody gołe. Przewody aluminiowe. [. [17] PN-82/E Elektroenergetyczne izolatory niskonapiciowe. Izolatory liniowe. Ogólne wymagania i badania. [18] PN-82/E Elektroenergetyczne izolatory niskonapiciowe. Izolatory liniowe szpulowe o napiciu znamionowym do 1000 V. [19] PN-92/E Elektroenergetyczne izolatory niskonapiciowe. Izolatory liniowe stojce szklane o napiciu znamionowym do 1000 V. 24] PN-87/B-U Elektroenergetyczne linie napowietrzne. elbetowe i sprone konstrukcje wsporcze. Obliczenia statyczne i projektowanie. [25] PN-80/B Elektroenergetyczne linie napowietrzne. Fundamenty konstrukcji wsporczych. Obliczenia statyczne i projektowanie. [26] PN-68/B Roboty ziemne budowlane. Wymagania w zakresie wykonywania i badania przy odbiorze. [27] PN-77/B Konstrukcje stalowe budowlane. Wymagania i badania. [28] PN-88/B Beton zwykły. [29] PN-73/B Prefabrykaty budowlane z betonu. Metody bada wytrzymałociowych. [30] PN-86/B Kruszywa mineralne do betonu. [31] PN-88/ Cement portlandzki. [32] BN-72/ Budowle drogowe i kolejowe. Roboty ziemne. [33] BN-78/6l Lakier asfaltowy przeciwrdzewny do ochrony biernej i szybkoschncy czarny. [34] BN-88/ Cement. Transport i przechowywanie. [35] BN-66/ Kruszywa naturalne do nawierzchni drogowych. wir.
