1 SIMPLY CLEVER Radio Swing Instrukcja obsługi

2 Układ niniejszej instrukcji obsługi (objaśnienia) Niniejsza instrukcja została opracowana według określonych reguł, aby ułatwić wyszukiwanie i uzyskiwanie potrzebnych informacji. Na początku niniejszej instrukcji obsługi znajduje się spis treści, w którym zostały kolejno wymienione wszystkie opisane tematy. Informacje o kierunku Wszelkie informacje o kierunku, jak z lewej, z prawej, z przodu, z tyłu są podane względem kierunku jazdy samochodu. Objaśnienia symboli Oznacza koniec podrozdziału. Oznacza kontynuację podrozdziału na następnej stronie. Oznacza zarejestrowany znak towarowy. Wskazówki UWAGA Najważniejsze wskazówki są oznaczone tytułem UWAGA. UWAGA wskazuje na grożące niebezpieczeństwo wypadku lub zranienia. OSTROŻNIE Wskazówka Ostrożnie zwraca uwagę na możliwość uszkodzenia samochodu (np. uszkodzenia skrzyni biegów) lub na zagrożenie spowodowania wypadku. Informacja Zwykła Wskazówka zwraca uwagę na ważne informacje na temat użytkowania samochodu.

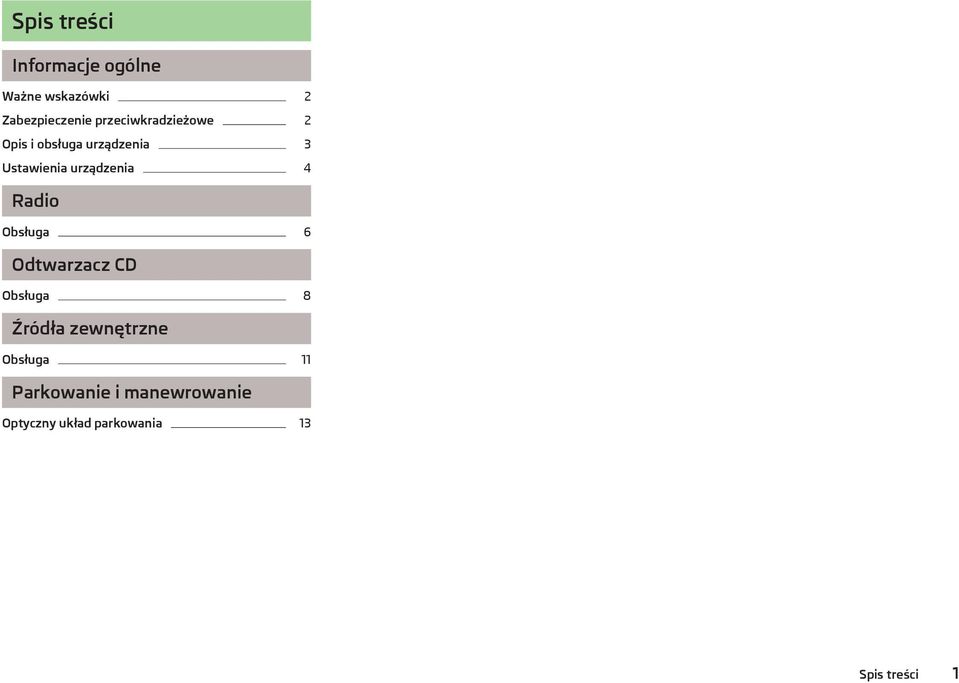

3 Spis treści Informacje ogólne Ważne wskazówki 2 Zabezpieczenie przeciwkradzieżowe 2 Opis i obsługa urządzenia 3 Ustawienia urządzenia 4 Radio Obsługa 6 Odtwarzacz CD Obsługa 8 Źródła zewnętrzne Obsługa 11 Parkowanie i manewrowanie Optyczny układ parkowania 13 Spis treści 1

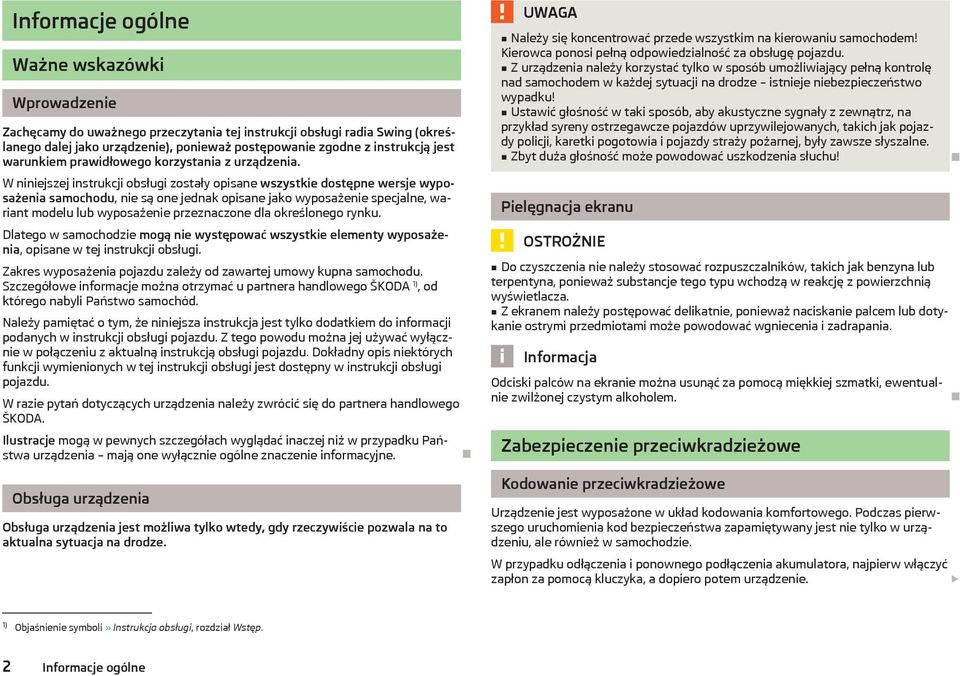

4 Informacje ogólne Ważne wskazówki Wprowadzenie Zachęcamy do uważnego przeczytania tej instrukcji obsługi radia Swing (określanego dalej jako urządzenie), ponieważ postępowanie zgodne z instrukcją jest warunkiem prawidłowego korzystania z urządzenia. W niniejszej instrukcji obsługi zostały opisane wszystkie dostępne wersje wyposażenia samochodu, nie są one jednak opisane jako wyposażenie specjalne, wariant modelu lub wyposażenie przeznaczone dla określonego rynku. Dlatego w samochodzie mogą nie występować wszystkie elementy wyposażenia, opisane w tej instrukcji obsługi. Zakres wyposażenia pojazdu zależy od zawartej umowy kupna samochodu. Szczegółowe informacje można otrzymać u partnera handlowego ŠKODA 1), od którego nabyli Państwo samochód. Należy pamiętać o tym, że niniejsza instrukcja jest tylko dodatkiem do informacji podanych w instrukcji obsługi pojazdu. Z tego powodu można jej używać wyłącznie w połączeniu z aktualną instrukcją obsługi pojazdu. Dokładny opis niektórych funkcji wymienionych w tej instrukcji obsługi jest dostępny w instrukcji obsługi pojazdu. W razie pytań dotyczących urządzenia należy zwrócić się do partnera handlowego ŠKODA. Ilustracje mogą w pewnych szczegółach wyglądać inaczej niż w przypadku Państwa urządzenia mają one wyłącznie ogólne znaczenie informacyjne. Obsługa urządzenia Obsługa urządzenia jest możliwa tylko wtedy, gdy rzeczywiście pozwala na to aktualna sytuacja na drodze. UWAGA Należy się koncentrować przede wszystkim na kierowaniu samochodem! Kierowca ponosi pełną odpowiedzialność za obsługę pojazdu. Z urządzenia należy korzystać tylko w sposób umożliwiający pełną kontrolę nad samochodem w każdej sytuacji na drodze istnieje niebezpieczeństwo wypadku! Ustawić głośność w taki sposób, aby akustyczne sygnały z zewnątrz, na przykład syreny ostrzegawcze pojazdów uprzywilejowanych, takich jak pojazdy policji, karetki pogotowia i pojazdy straży pożarnej, były zawsze słyszalne. Zbyt duża głośność może powodować uszkodzenia słuchu! Pielęgnacja ekranu OSTROŻNIE Do czyszczenia nie należy stosować rozpuszczalników, takich jak benzyna lub terpentyna, ponieważ substancje tego typu wchodzą w reakcję z powierzchnią wyświetlacza. Z ekranem należy postępować delikatnie, ponieważ naciskanie palcem lub dotykanie ostrymi przedmiotami może powodować wgniecenia i zadrapania. Informacja Odciski palców na ekranie można usunąć za pomocą miękkiej szmatki, ewentualnie zwilżonej czystym alkoholem. Zabezpieczenie przeciwkradzieżowe Kodowanie przeciwkradzieżowe Urządzenie jest wyposażone w układ kodowania komfortowego. Podczas pierwszego uruchomienia kod bezpieczeństwa zapamiętywany jest nie tylko w urządzeniu, ale również w samochodzie. W przypadku odłączenia i ponownego podłączenia akumulatora, najpierw włączyć zapłon za pomocą kluczyka, a dopiero potem urządzenie. 1) Objaśnienie symboli» Instrukcja obsługi, rozdział Wstęp. 2 Informacje ogólne

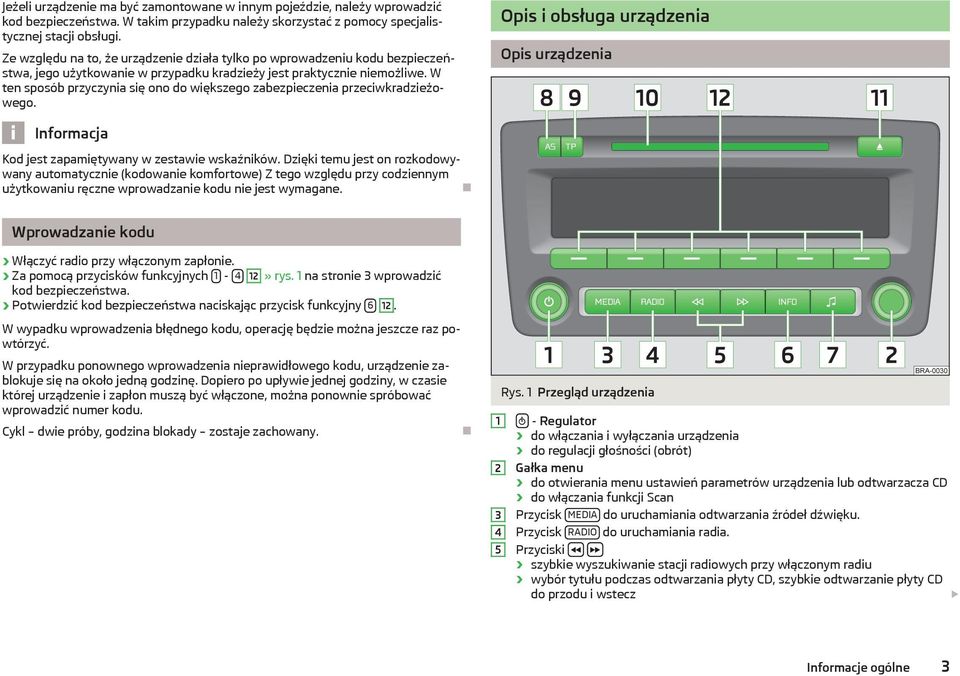

5 Jeżeli urządzenie ma być zamontowane w innym pojeździe, należy wprowadzić kod bezpieczeństwa. W takim przypadku należy skorzystać z pomocy specjalistycznej stacji obsługi. Ze względu na to, że urządzenie działa tylko po wprowadzeniu kodu bezpieczeństwa, jego użytkowanie w przypadku kradzieży jest praktycznie niemożliwe. W ten sposób przyczynia się ono do większego zabezpieczenia przeciwkradzieżowego. Opis i obsługa urządzenia Opis urządzenia Informacja Kod jest zapamiętywany w zestawie wskaźników. Dzięki temu jest on rozkodowywany automatycznie (kodowanie komfortowe) Z tego względu przy codziennym użytkowaniu ręczne wprowadzanie kodu nie jest wymagane. Wprowadzanie kodu Włączyć radio przy włączonym zapłonie. Za pomocą przycisków funkcyjnych » rys. 1 na stronie 3 wprowadzić kod bezpieczeństwa. Potwierdzić kod bezpieczeństwa naciskając przycisk funkcyjny W wypadku wprowadzenia błędnego kodu, operację będzie można jeszcze raz powtórzyć. W przypadku ponownego wprowadzenia nieprawidłowego kodu, urządzenie zablokuje się na około jedną godzinę. Dopiero po upływie jednej godziny, w czasie której urządzenie i zapłon muszą być włączone, można ponownie spróbować wprowadzić numer kodu. Cykl dwie próby, godzina blokady zostaje zachowany Rys. 1 Przegląd urządzenia - Regulator do włączania i wyłączania urządzenia do regulacji głośności (obrót) Gałka menu do otwierania menu ustawień parametrów urządzenia lub odtwarzacza CD do włączania funkcji Scan Przycisk MEDIA do uruchamiania odtwarzania źródeł dźwięku. Przycisk RADIO do uruchamiania radia. Przyciski szybkie wyszukiwanie stacji radiowych przy włączonym radiu wybór tytułu podczas odtwarzania płyty CD, szybkie odtwarzanie płyty CD do przodu i wstecz Informacje ogólne 3

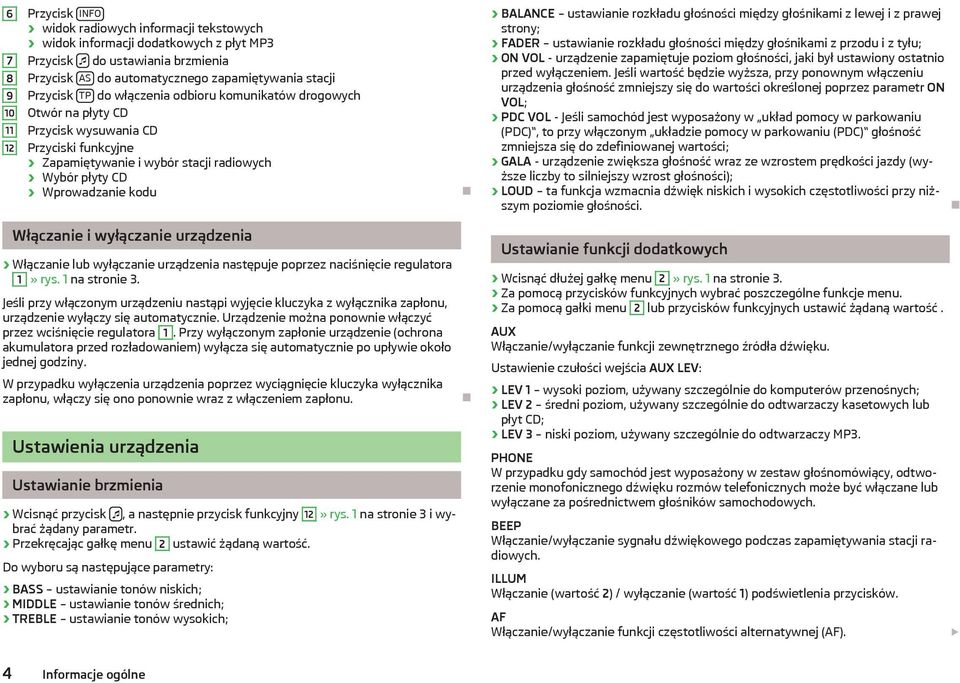

6 Przycisk INFO widok radiowych informacji tekstowych widok informacji dodatkowych z płyt MP3 Przycisk do ustawiania brzmienia Przycisk AS do automatycznego zapamiętywania stacji Przycisk TP do włączenia odbioru komunikatów drogowych Otwór na płyty CD Przycisk wysuwania CD Przyciski funkcyjne Zapamiętywanie i wybór stacji radiowych Wybór płyty CD Wprowadzanie kodu BALANCE ustawianie rozkładu głośności między głośnikami z lewej i z prawej strony; FADER ustawianie rozkładu głośności między głośnikami z przodu i z tyłu; ON VOL - urządzenie zapamiętuje poziom głośności, jaki był ustawiony ostatnio przed wyłączeniem. Jeśli wartość będzie wyższa, przy ponownym włączeniu urządzenia głośność zmniejszy się do wartości określonej poprzez parametr ON VOL; PDC VOL - Jeśli samochód jest wyposażony w układ pomocy w parkowaniu (PDC), to przy włączonym układzie pomocy w parkowaniu (PDC) głośność zmniejsza się do zdefiniowanej wartości; GALA - urządzenie zwiększa głośność wraz ze wzrostem prędkości jazdy (wyższe liczby to silniejszy wzrost głośności); LOUD ta funkcja wzmacnia dźwięk niskich i wysokich częstotliwości przy niższym poziomie głośności. Włączanie i wyłączanie urządzenia Włączanie lub wyłączanie urządzenia następuje poprzez naciśnięcie regulatora 1» rys. 1 na stronie 3. Jeśli przy włączonym urządzeniu nastąpi wyjęcie kluczyka z wyłącznika zapłonu, urządzenie wyłączy się automatycznie. Urządzenie można ponownie włączyć przez wciśnięcie regulatora 1. Przy wyłączonym zapłonie urządzenie (ochrona akumulatora przed rozładowaniem) wyłącza się automatycznie po upływie około jednej godziny. W przypadku wyłączenia urządzenia poprzez wyciągnięcie kluczyka wyłącznika zapłonu, włączy się ono ponownie wraz z włączeniem zapłonu. Ustawienia urządzenia Ustawianie brzmienia Wcisnąć przycisk, a następnie przycisk funkcyjny 12» rys. 1 na stronie 3 i wybrać żądany parametr. Przekręcając gałkę menu 2 ustawić żądaną wartość. Do wyboru są następujące parametry: BASS ustawianie tonów niskich; MIDDLE ustawianie tonów średnich; TREBLE ustawianie tonów wysokich; Ustawianie funkcji dodatkowych Wcisnąć dłużej gałkę menu 2» rys. 1 na stronie 3. Za pomocą przycisków funkcyjnych wybrać poszczególne funkcje menu. Za pomocą gałki menu 2 lub przycisków funkcyjnych ustawić żądaną wartość. AUX Włączanie/wyłączanie funkcji zewnętrznego źródła dźwięku. Ustawienie czułości wejścia AUX LEV: LEV 1 wysoki poziom, używany szczególnie do komputerów przenośnych; LEV 2 średni poziom, używany szczególnie do odtwarzaczy kasetowych lub płyt CD; LEV 3 niski poziom, używany szczególnie do odtwarzaczy MP3. PHONE W przypadku gdy samochód jest wyposażony w zestaw głośnomówiący, odtworzenie monofonicznego dźwięku rozmów telefonicznych może być włączane lub wyłączane za pośrednictwem głośników samochodowych. BEEP Włączanie/wyłączanie sygnału dźwiękowego podczas zapamiętywania stacji radiowych. ILLUM Włączanie (wartość 2) / wyłączanie (wartość 1) podświetlenia przycisków. AF Włączanie/wyłączanie funkcji częstotliwości alternatywnej (AF). 4 Informacje ogólne

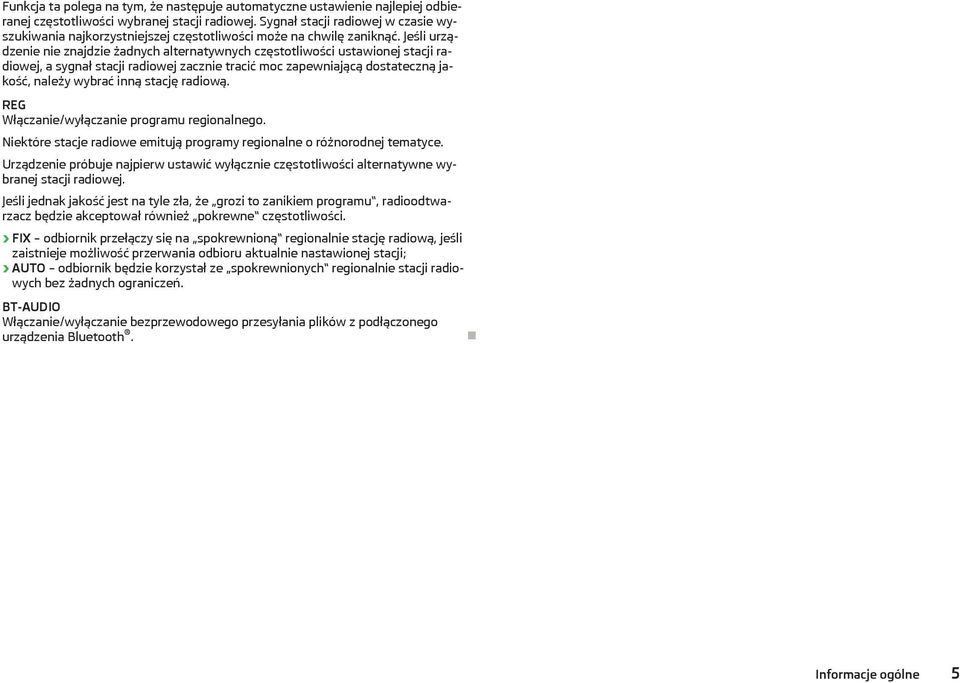

7 Funkcja ta polega na tym, że następuje automatyczne ustawienie najlepiej odbieranej częstotliwości wybranej stacji radiowej. Sygnał stacji radiowej w czasie wyszukiwania najkorzystniejszej częstotliwości może na chwilę zaniknąć. Jeśli urządzenie nie znajdzie żadnych alternatywnych częstotliwości ustawionej stacji radiowej, a sygnał stacji radiowej zacznie tracić moc zapewniającą dostateczną jakość, należy wybrać inną stację radiową. REG Włączanie/wyłączanie programu regionalnego. Niektóre stacje radiowe emitują programy regionalne o różnorodnej tematyce. Urządzenie próbuje najpierw ustawić wyłącznie częstotliwości alternatywne wybranej stacji radiowej. Jeśli jednak jakość jest na tyle zła, że grozi to zanikiem programu, radioodtwarzacz będzie akceptował również pokrewne częstotliwości. FIX odbiornik przełączy się na spokrewnioną regionalnie stację radiową, jeśli zaistnieje możliwość przerwania odbioru aktualnie nastawionej stacji; AUTO odbiornik będzie korzystał ze spokrewnionych regionalnie stacji radiowych bez żadnych ograniczeń. BT-AUDIO Włączanie/wyłączanie bezprzewodowego przesyłania plików z podłączonego urządzenia Bluetooth. Informacje ogólne 5

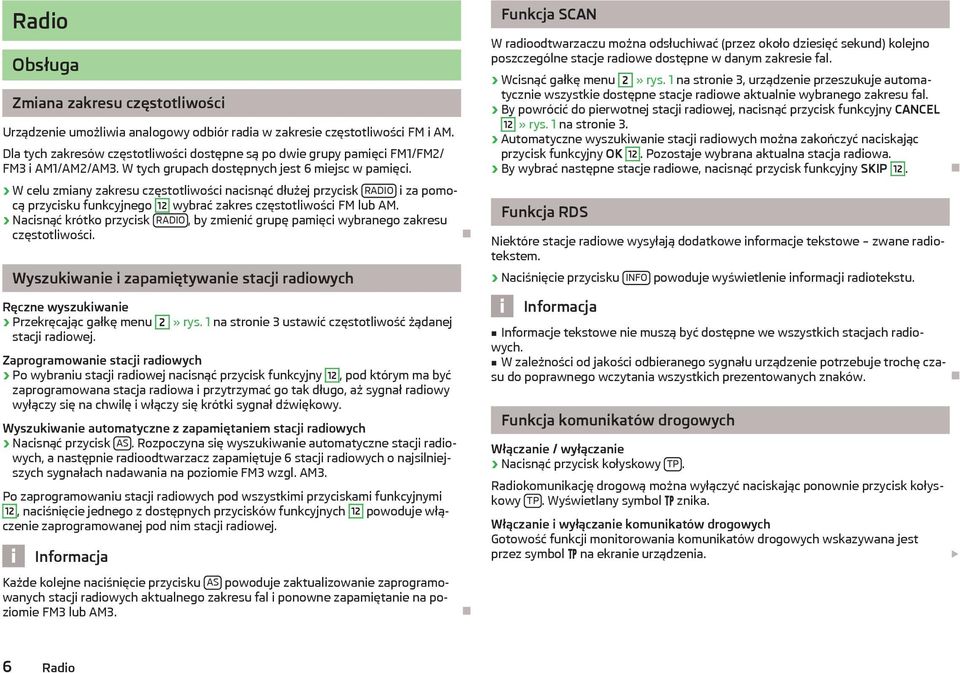

8 Radio Obsługa Zmiana zakresu częstotliwości Urządzenie umożliwia analogowy odbiór radia w zakresie częstotliwości FM i AM. Dla tych zakresów częstotliwości dostępne są po dwie grupy pamięci FM1/FM2/ FM3 i AM1/AM2/AM3. W tych grupach dostępnych jest 6 miejsc w pamięci. W celu zmiany zakresu częstotliwości nacisnąć dłużej przycisk RADIO i za pomocą przycisku funkcyjnego 12 wybrać zakres częstotliwości FM lub AM. Nacisnąć krótko przycisk RADIO, by zmienić grupę pamięci wybranego zakresu częstotliwości. Wyszukiwanie i zapamiętywanie stacji radiowych Ręczne wyszukiwanie Przekręcając gałkę menu 2» rys. 1 na stronie 3 ustawić częstotliwość żądanej stacji radiowej. Zaprogramowanie stacji radiowych Po wybraniu stacji radiowej nacisnąć przycisk funkcyjny 12, pod którym ma być zaprogramowana stacja radiowa i przytrzymać go tak długo, aż sygnał radiowy wyłączy się na chwilę i włączy się krótki sygnał dźwiękowy. Wyszukiwanie automatyczne z zapamiętaniem stacji radiowych Nacisnąć przycisk AS. Rozpoczyna się wyszukiwanie automatyczne stacji radiowych, a następnie radioodtwarzacz zapamiętuje 6 stacji radiowych o najsilniejszych sygnałach nadawania na poziomie FM3 wzgl. AM3. Po zaprogramowaniu stacji radiowych pod wszystkimi przyciskami funkcyjnymi 12, naciśnięcie jednego z dostępnych przycisków funkcyjnych 12 powoduje włączenie zaprogramowanej pod nim stacji radiowej. Informacja Każde kolejne naciśnięcie przycisku AS powoduje zaktualizowanie zaprogramowanych stacji radiowych aktualnego zakresu fal i ponowne zapamiętanie na poziomie FM3 lub AM3. Funkcja SCAN W radioodtwarzaczu można odsłuchiwać (przez około dziesięć sekund) kolejno poszczególne stacje radiowe dostępne w danym zakresie fal. Wcisnąć gałkę menu 2» rys. 1 na stronie 3, urządzenie przeszukuje automatycznie wszystkie dostępne stacje radiowe aktualnie wybranego zakresu fal. By powrócić do pierwotnej stacji radiowej, nacisnąć przycisk funkcyjny CANCEL 12» rys. 1 na stronie 3. Automatyczne wyszukiwanie stacji radiowych można zakończyć naciskając przycisk funkcyjny OK 12. Pozostaje wybrana aktualna stacja radiowa. By wybrać następne stacje radiowe, nacisnąć przycisk funkcyjny SKIP 12. Funkcja RDS Niektóre stacje radiowe wysyłają dodatkowe informacje tekstowe zwane radiotekstem. Naciśnięcie przycisku INFO powoduje wyświetlenie informacji radiotekstu. Informacja Informacje tekstowe nie muszą być dostępne we wszystkich stacjach radiowych. W zależności od jakości odbieranego sygnału urządzenie potrzebuje trochę czasu do poprawnego wczytania wszystkich prezentowanych znaków. Funkcja komunikatów drogowych Włączanie / wyłączanie Nacisnąć przycisk kołyskowy TP. Radiokomunikację drogową można wyłączyć naciskając ponownie przycisk kołyskowy TP. Wyświetlany symbol znika. Włączanie i wyłączanie komunikatów drogowych Gotowość funkcji monitorowania komunikatów drogowych wskazywana jest przez symbol na ekranie urządzenia. 6 Radio

9 Podczas odtwarzania w menu Media w tle jest stale odbierana ostatnia wybrana stacja radiowa, o ile obsługuje ona nadawanie komunikatów drogowych. Jeżeli nie ustawiono żadnej stacji obsługującej komunikaty drogowe, to w tle zostanie automatycznie ustawiona dostępna stacja obsługująca komunikaty drogowe. Podczas wyszukiwania odpowiedniej stacji radiowej na ekranie wyświetli się komunikat TP SEEK. Jeżeli ustawiona stacja radiowa nie emituje żadnych komunikatów drogowych, to na ekranie wyświetli się. Nachodzący komunikat drogowy przerywa automatycznie odtwarzanie lub słuchanie stacji radiowej, która akurat nie emituje komunikatu drogowego. Na ekranie wyświetli się Informacja i nazwa stacji radiowej. Po zakończeniu komunikatu drogowego urządzenie powraca automatycznie do poprzedniego odtwarzania. Informacja Niektóre stacje radiowe są identyfikowane błędnie jako stacje nadające komunikaty drogowe. Dlatego brak radiokomunikacji drogowej w przypadku tych stacji nie wynika z usterki urządzenia. Radio 7

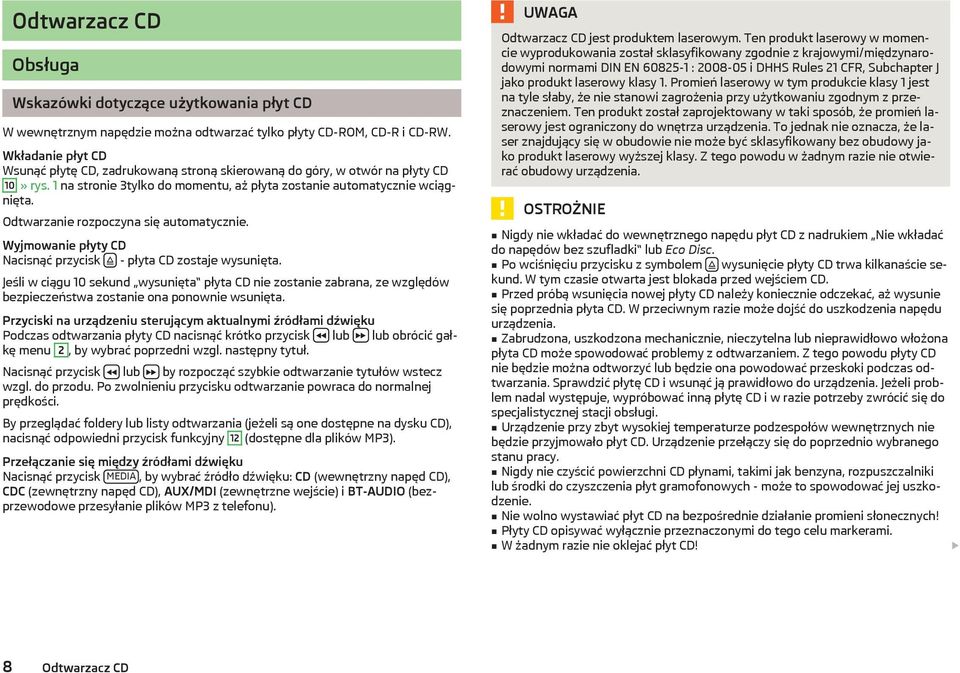

10 Odtwarzacz CD Obsługa Wskazówki dotyczące użytkowania płyt CD W wewnętrznym napędzie można odtwarzać tylko płyty CD-ROM, CD-R i CD-RW. Wkładanie płyt CD Wsunąć płytę CD, zadrukowaną stroną skierowaną do góry, w otwór na płyty CD 10» rys. 1 na stronie 3tylko do momentu, aż płyta zostanie automatycznie wciągnięta. Odtwarzanie rozpoczyna się automatycznie. Wyjmowanie płyty CD Nacisnąć przycisk - płyta CD zostaje wysunięta. Jeśli w ciągu 10 sekund wysunięta płyta CD nie zostanie zabrana, ze względów bezpieczeństwa zostanie ona ponownie wsunięta. Przyciski na urządzeniu sterującym aktualnymi źródłami dźwięku Podczas odtwarzania płyty CD nacisnąć krótko przycisk lub lub obrócić gałkę menu 2, by wybrać poprzedni wzgl. następny tytuł. Nacisnąć przycisk lub by rozpocząć szybkie odtwarzanie tytułów wstecz wzgl. do przodu. Po zwolnieniu przycisku odtwarzanie powraca do normalnej prędkości. By przeglądać foldery lub listy odtwarzania (jeżeli są one dostępne na dysku CD), nacisnąć odpowiedni przycisk funkcyjny 12 (dostępne dla plików MP3). Przełączanie się między źródłami dźwięku Nacisnąć przycisk MEDIA, by wybrać źródło dźwięku: CD (wewnętrzny napęd CD), CDC (zewnętrzny napęd CD), AUX/MDI (zewnętrzne wejście) i BT-AUDIO (bezprzewodowe przesyłanie plików MP3 z telefonu). UWAGA Odtwarzacz CD jest produktem laserowym. Ten produkt laserowy w momencie wyprodukowania został sklasyfikowany zgodnie z krajowymi/międzynarodowymi normami DIN EN : i DHHS Rules 21 CFR, Subchapter J jako produkt laserowy klasy 1. Promień laserowy w tym produkcie klasy 1 jest na tyle słaby, że nie stanowi zagrożenia przy użytkowaniu zgodnym z przeznaczeniem. Ten produkt został zaprojektowany w taki sposób, że promień laserowy jest ograniczony do wnętrza urządzenia. To jednak nie oznacza, że laser znajdujący się w obudowie nie może być sklasyfikowany bez obudowy jako produkt laserowy wyższej klasy. Z tego powodu w żadnym razie nie otwierać obudowy urządzenia. OSTROŻNIE Nigdy nie wkładać do wewnętrznego napędu płyt CD z nadrukiem Nie wkładać do napędów bez szufladki lub Eco Disc. Po wciśnięciu przycisku z symbolem wysunięcie płyty CD trwa kilkanaście sekund. W tym czasie otwarta jest blokada przed wejściem CD. Przed próbą wsunięcia nowej płyty CD należy koniecznie odczekać, aż wysunie się poprzednia płyta CD. W przeciwnym razie może dojść do uszkodzenia napędu urządzenia. Zabrudzona, uszkodzona mechanicznie, nieczytelna lub nieprawidłowo włożona płyta CD może spowodować problemy z odtwarzaniem. Z tego powodu płyty CD nie będzie można odtworzyć lub będzie ona powodować przeskoki podczas odtwarzania. Sprawdzić płytę CD i wsunąć ją prawidłowo do urządzenia. Jeżeli problem nadal występuje, wypróbować inną płytę CD i w razie potrzeby zwrócić się do specjalistycznej stacji obsługi. Urządzenie przy zbyt wysokiej temperaturze podzespołów wewnętrznych nie będzie przyjmowało płyt CD. Urządzenie przełączy się do poprzednio wybranego stanu pracy. Nigdy nie czyścić powierzchni CD płynami, takimi jak benzyna, rozpuszczalniki lub środki do czyszczenia płyt gramofonowych - może to spowodować jej uszkodzenie. Nie wolno wystawiać płyt CD na bezpośrednie działanie promieni słonecznych! Płyty CD opisywać wyłącznie przeznaczonymi do tego celu markerami. W żadnym razie nie oklejać płyt CD! 8 Odtwarzacz CD

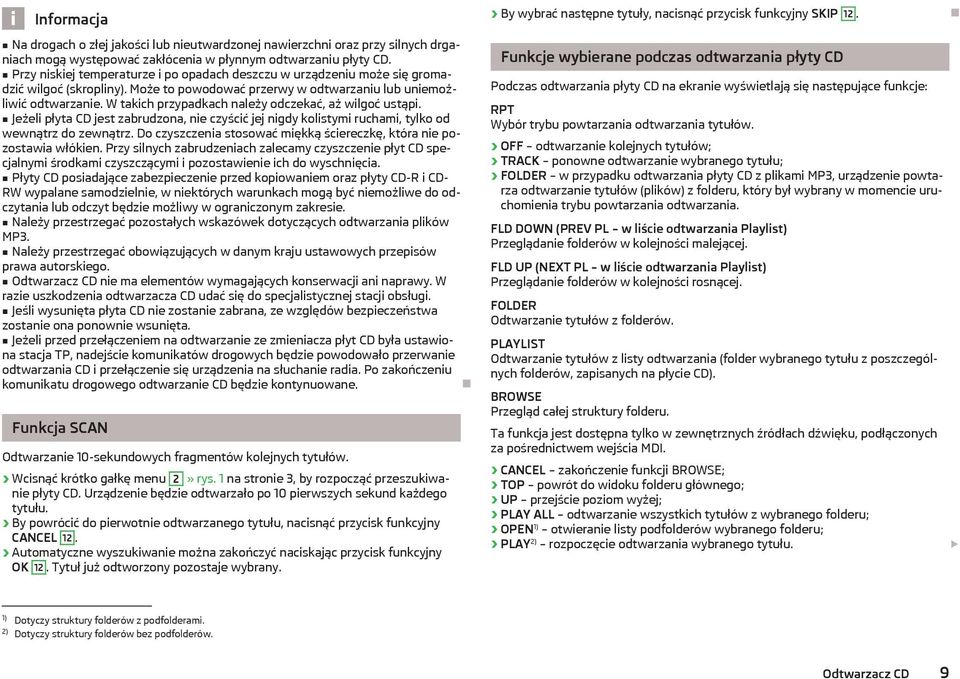

11 Informacja Na drogach o złej jakości lub nieutwardzonej nawierzchni oraz przy silnych drganiach mogą występować zakłócenia w płynnym odtwarzaniu płyty CD. Przy niskiej temperaturze i po opadach deszczu w urządzeniu może się gromadzić wilgoć (skropliny). Może to powodować przerwy w odtwarzaniu lub uniemożliwić odtwarzanie. W takich przypadkach należy odczekać, aż wilgoć ustąpi. Jeżeli płyta CD jest zabrudzona, nie czyścić jej nigdy kolistymi ruchami, tylko od wewnątrz do zewnątrz. Do czyszczenia stosować miękką ściereczkę, która nie pozostawia włókien. Przy silnych zabrudzeniach zalecamy czyszczenie płyt CD specjalnymi środkami czyszczącymi i pozostawienie ich do wyschnięcia. Płyty CD posiadające zabezpieczenie przed kopiowaniem oraz płyty CD-R i CD- RW wypalane samodzielnie, w niektórych warunkach mogą być niemożliwe do odczytania lub odczyt będzie możliwy w ograniczonym zakresie. Należy przestrzegać pozostałych wskazówek dotyczących odtwarzania plików MP3. Należy przestrzegać obowiązujących w danym kraju ustawowych przepisów prawa autorskiego. Odtwarzacz CD nie ma elementów wymagających konserwacji ani naprawy. W razie uszkodzenia odtwarzacza CD udać się do specjalistycznej stacji obsługi. Jeśli wysunięta płyta CD nie zostanie zabrana, ze względów bezpieczeństwa zostanie ona ponownie wsunięta. Jeżeli przed przełączeniem na odtwarzanie ze zmieniacza płyt CD była ustawiona stacja TP, nadejście komunikatów drogowych będzie powodowało przerwanie odtwarzania CD i przełączenie się urządzenia na słuchanie radia. Po zakończeniu komunikatu drogowego odtwarzanie CD będzie kontynuowane. Funkcja SCAN Odtwarzanie 10-sekundowych fragmentów kolejnych tytułów. Wcisnąć krótko gałkę menu 2» rys. 1 na stronie 3, by rozpocząć przeszukiwanie płyty CD. Urządzenie będzie odtwarzało po 10 pierwszych sekund każdego tytułu. By powrócić do pierwotnie odtwarzanego tytułu, nacisnąć przycisk funkcyjny CANCEL 12. Automatyczne wyszukiwanie można zakończyć naciskając przycisk funkcyjny OK 12. Tytuł już odtworzony pozostaje wybrany. By wybrać następne tytuły, nacisnąć przycisk funkcyjny SKIP 12. Funkcje wybierane podczas odtwarzania płyty CD Podczas odtwarzania płyty CD na ekranie wyświetlają się następujące funkcje: RPT Wybór trybu powtarzania odtwarzania tytułów. OFF odtwarzanie kolejnych tytułów; TRACK ponowne odtwarzanie wybranego tytułu; FOLDER w przypadku odtwarzania płyty CD z plikami MP3, urządzenie powtarza odtwarzanie tytułów (plików) z folderu, który był wybrany w momencie uruchomienia trybu powtarzania odtwarzania. FLD DOWN (PREV PL w liście odtwarzania Playlist) Przeglądanie folderów w kolejności malejącej. FLD UP (NEXT PL w liście odtwarzania Playlist) Przeglądanie folderów w kolejności rosnącej. FOLDER Odtwarzanie tytułów z folderów. PLAYLIST Odtwarzanie tytułów z listy odtwarzania (folder wybranego tytułu z poszczególnych folderów, zapisanych na płycie CD). BROWSE Przegląd całej struktury folderu. Ta funkcja jest dostępna tylko w zewnętrznych źródłach dźwięku, podłączonych za pośrednictwem wejścia MDI. CANCEL zakończenie funkcji BROWSE; TOP powrót do widoku folderu głównego; UP przejście poziom wyżej; PLAY ALL odtwarzanie wszystkich tytułów z wybranego folderu; OPEN 1) otwieranie listy podfolderów wybranego folderu; PLAY 2) rozpoczęcie odtwarzania wybranego tytułu. 1) Dotyczy struktury folderów z podfolderami. 2) Dotyczy struktury folderów bez podfolderów. Odtwarzacz CD 9

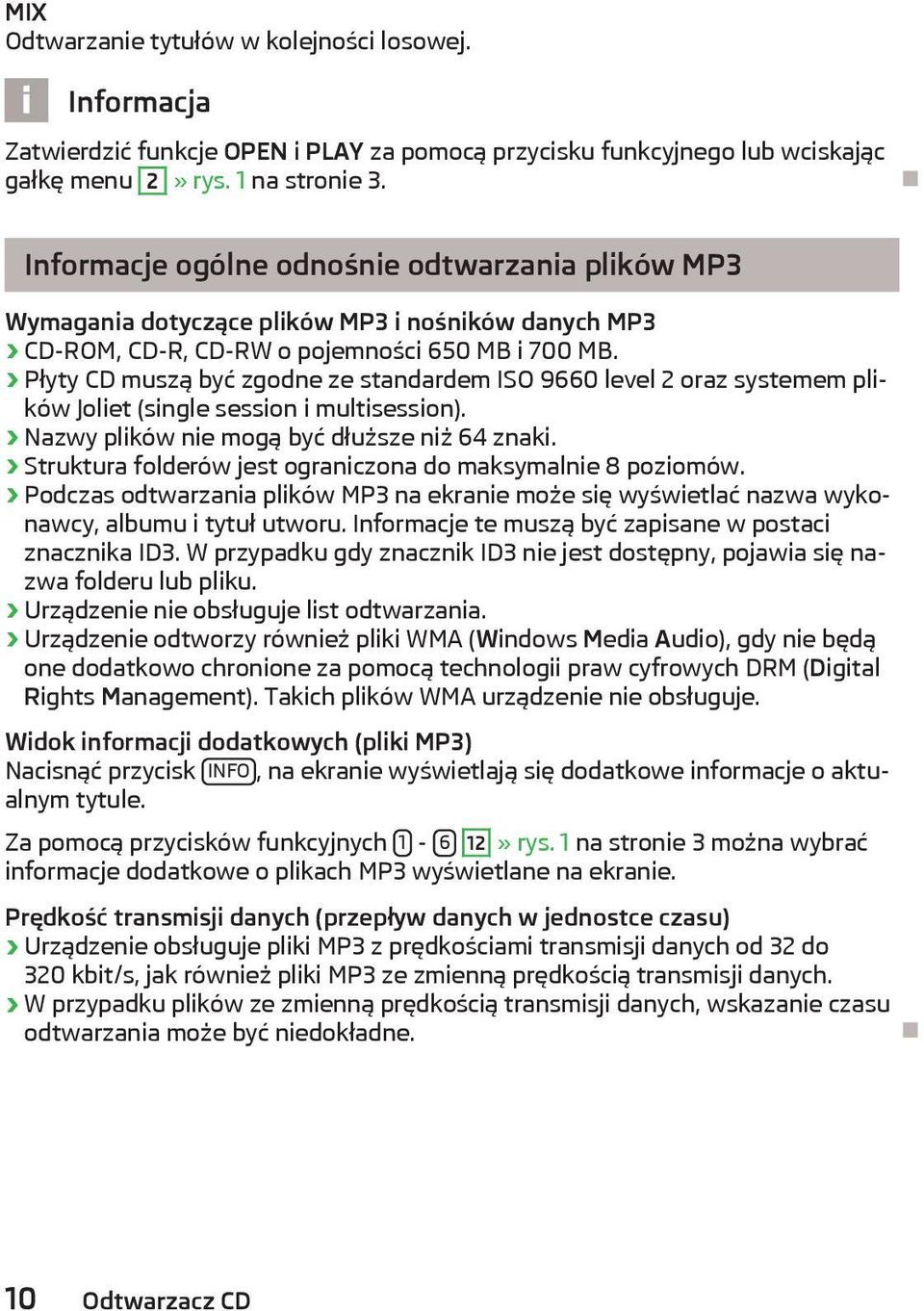

12 MIX Odtwarzanie tytułów w kolejności losowej. Informacja Zatwierdzić funkcje OPEN i PLAY za pomocą przycisku funkcyjnego lub wciskając gałkę menu 2» rys. 1 na stronie 3. Informacje ogólne odnośnie odtwarzania plików MP3 Wymagania dotyczące plików MP3 i nośników danych MP3 CD-ROM, CD-R, CD-RW o pojemności 650 MB i 700 MB. Płyty CD muszą być zgodne ze standardem ISO 9660 level 2 oraz systemem plików Joliet (single session i multisession). Nazwy plików nie mogą być dłuższe niż 64 znaki. Struktura folderów jest ograniczona do maksymalnie 8 poziomów. Podczas odtwarzania plików MP3 na ekranie może się wyświetlać nazwa wykonawcy, albumu i tytuł utworu. Informacje te muszą być zapisane w postaci znacznika ID3. W przypadku gdy znacznik ID3 nie jest dostępny, pojawia się nazwa folderu lub pliku. Urządzenie nie obsługuje list odtwarzania. Urządzenie odtworzy również pliki WMA (Windows Media Audio), gdy nie będą one dodatkowo chronione za pomocą technologii praw cyfrowych DRM (Digital Rights Management). Takich plików WMA urządzenie nie obsługuje. Widok informacji dodatkowych (pliki MP3) Nacisnąć przycisk INFO, na ekranie wyświetlają się dodatkowe informacje o aktualnym tytule. Za pomocą przycisków funkcyjnych » rys. 1 na stronie 3 można wybrać informacje dodatkowe o plikach MP3 wyświetlane na ekranie. Prędkość transmisji danych (przepływ danych w jednostce czasu) Urządzenie obsługuje pliki MP3 z prędkościami transmisji danych od 32 do 320 kbit/s, jak również pliki MP3 ze zmienną prędkością transmisji danych. W przypadku plików ze zmienną prędkością transmisji danych, wskazanie czasu odtwarzania może być niedokładne. 10 Odtwarzacz CD

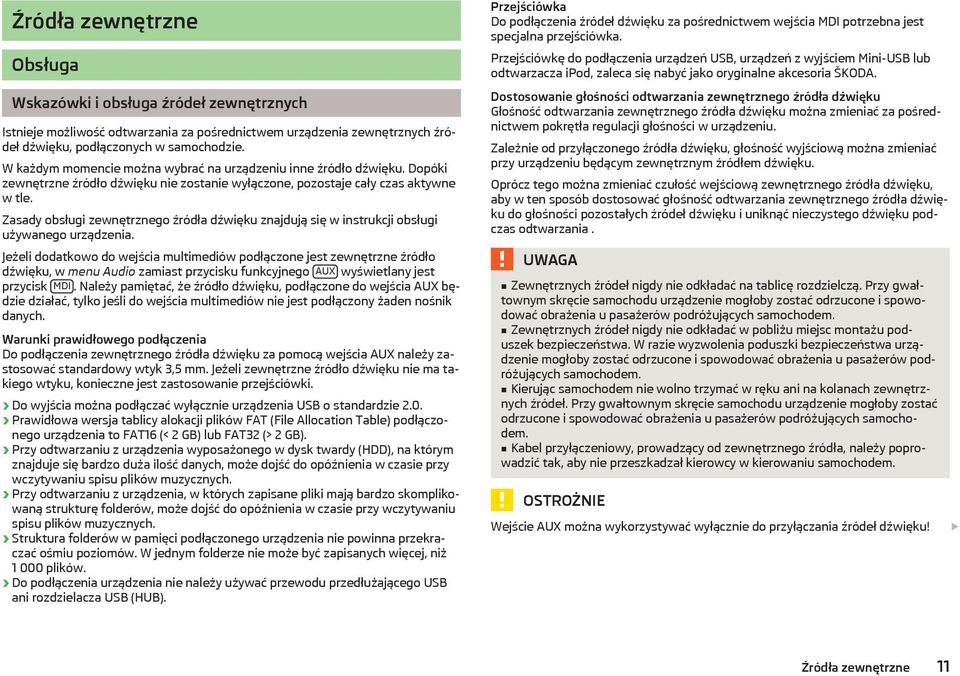

13 Źródła zewnętrzne Obsługa Wskazówki i obsługa źródeł zewnętrznych Istnieje możliwość odtwarzania za pośrednictwem urządzenia zewnętrznych źródeł dźwięku, podłączonych w samochodzie. W każdym momencie można wybrać na urządzeniu inne źródło dźwięku. Dopóki zewnętrzne źródło dźwięku nie zostanie wyłączone, pozostaje cały czas aktywne w tle. Zasady obsługi zewnętrznego źródła dźwięku znajdują się w instrukcji obsługi używanego urządzenia. Jeżeli dodatkowo do wejścia multimediów podłączone jest zewnętrzne źródło dźwięku, w menu Audio zamiast przycisku funkcyjnego AUX wyświetlany jest przycisk MDI. Należy pamiętać, że źródło dźwięku, podłączone do wejścia AUX będzie działać, tylko jeśli do wejścia multimediów nie jest podłączony żaden nośnik danych. Warunki prawidłowego podłączenia Do podłączenia zewnętrznego źródła dźwięku za pomocą wejścia AUX należy zastosować standardowy wtyk 3,5 mm. Jeżeli zewnętrzne źródło dźwięku nie ma takiego wtyku, konieczne jest zastosowanie przejściówki. Do wyjścia można podłączać wyłącznie urządzenia USB o standardzie 2.0. Prawidłowa wersja tablicy alokacji plików FAT (File Allocation Table) podłączonego urządzenia to FAT16 (< 2 GB) lub FAT32 (> 2 GB). Przy odtwarzaniu z urządzenia wyposażonego w dysk twardy (HDD), na którym znajduje się bardzo duża ilość danych, może dojść do opóźnienia w czasie przy wczytywaniu spisu plików muzycznych. Przy odtwarzaniu z urządzenia, w których zapisane pliki mają bardzo skomplikowaną strukturę folderów, może dojść do opóźnienia w czasie przy wczytywaniu spisu plików muzycznych. Struktura folderów w pamięci podłączonego urządzenia nie powinna przekraczać ośmiu poziomów. W jednym folderze nie może być zapisanych więcej, niż plików. Do podłączenia urządzenia nie należy używać przewodu przedłużającego USB ani rozdzielacza USB (HUB). Przejściówka Do podłączenia źródeł dźwięku za pośrednictwem wejścia MDI potrzebna jest specjalna przejściówka. Przejściówkę do podłączenia urządzeń USB, urządzeń z wyjściem Mini-USB lub odtwarzacza ipod, zaleca się nabyć jako oryginalne akcesoria ŠKODA. Dostosowanie głośności odtwarzania zewnętrznego źródła dźwięku Głośność odtwarzania zewnętrznego źródła dźwięku można zmieniać za pośrednictwem pokrętła regulacji głośności w urządzeniu. Zależnie od przyłączonego źródła dźwięku, głośność wyjściową można zmieniać przy urządzeniu będącym zewnętrznym źródłem dźwięku. Oprócz tego można zmieniać czułość wejściową zewnętrznego źródła dźwięku, aby w ten sposób dostosować głośność odtwarzania zewnętrznego źródła dźwięku do głośności pozostałych źródeł dźwięku i uniknąć nieczystego dźwięku podczas odtwarzania. UWAGA Zewnętrznych źródeł nigdy nie odkładać na tablicę rozdzielczą. Przy gwałtownym skręcie samochodu urządzenie mogłoby zostać odrzucone i spowodować obrażenia u pasażerów podróżujących samochodem. Zewnętrznych źródeł nigdy nie odkładać w pobliżu miejsc montażu poduszek bezpieczeństwa. W razie wyzwolenia poduszki bezpieczeństwa urządzenie mogłoby zostać odrzucone i spowodować obrażenia u pasażerów podróżujących samochodem. Kierując samochodem nie wolno trzymać w ręku ani na kolanach zewnętrznych źródeł. Przy gwałtownym skręcie samochodu urządzenie mogłoby zostać odrzucone i spowodować obrażenia u pasażerów podróżujących samochodem. Kabel przyłączeniowy, prowadzący od zewnętrznego źródła, należy poprowadzić tak, aby nie przeszkadzał kierowcy w kierowaniu samochodem. OSTROŻNIE Wejście AUX można wykorzystywać wyłącznie do przyłączania źródeł dźwięku! Źródła zewnętrzne 11

14 Informacja Zasady obsługi zewnętrznego źródła znajdują się w instrukcji obsługi używanego urządzenia. Zewnętrznego źródła dźwięku, które zostało podłączone do gniazda AUX, można używać tylko wtedy, gdy jednocześnie jest wolne gniazdo MDI. Jeśli za pośrednictwem wejścia AUX zostanie podłączone zewnętrzne źródło dźwięku, wyposażone w przystawkę do niezależnego zasilania elektrycznego, mogą pojawić się zakłócenia w przesyłaniu sygnałów dźwięku. Występowanie zakłóceń zależy od jakości użytej przejściówki. Wejście AUX Wejście zewnętrznych źródeł dźwięku AUX znajduje się pod podłokietnikiem z przodu. Wejście AUX można włączyć, naciskając przycisk MEDIA i naciskając przycisk funkcyjny AUX. Odtwarzanie rozpocznie się automatycznie bezpośrednio po przyłączeniu źródła. Zewnętrznych źródeł dźwięku, podłączonych do wejścia AUX, nie można obsługiwać za pośrednictwem urządzenia. Odtwarzacz Bluetooth Urządzenie umożliwia bezprzewodowe połączenie z odtwarzaczem Bluetooth. Kojarzenie odtwarzacza Bluetooth z urządzeniem» Instrukcja obsługi, rozdział Komunikacja i multimedia. Szybkie kojarzenie jest możliwe, jeżeli jest obsługiwane przez odtwarzacz Bluetooth. Jeżeli na wyświetlaczu odtwarzacza Bluetooth lub ekranie urządzenia jest wyświetlany kod PIN, należy go potwierdzić. Odtwarzanie jest uruchamiane i sterowane za pomocą odtwarzacza Bluetooth. Informacja Należy uwzględnić wszelkie pytania dotyczące skojarzenia pojawiające się w odtwarzaczu Bluetooth. Należy ustawić maksymalną głośność odtwarzacza przenośnego. Wejście MDI - wejście multimediów Wejście do zewnętrznych źródeł dźwięku MDI znajduje się pod podłokietnikiem z przodu, w schowku podręcznym po stronie pasażera lub w schowku podręcznym konsoli środkowej (w zależności od modelu samochodu). Do podłączenia źródeł dźwięku za pośrednictwem wejścia MDI potrzebna jest specjalna przejściówka. Wejście MDI można włączyć, naciskając przycisk MEDIA i naciskając przycisk funkcyjny MDI. Za pośrednictwem urządzenia można odtwarzać pliki audio w formacie MP3-, WMA, OGG-Vorbis i AAC, przechowywane w przyłączanych do wejścia MDI zewnętrznych nośnikach. Za pośrednictwem urządzenia można obsługiwać zewnętrzne źródła dźwięku, podłączone do wejścia MDI. 12 Źródła zewnętrzne

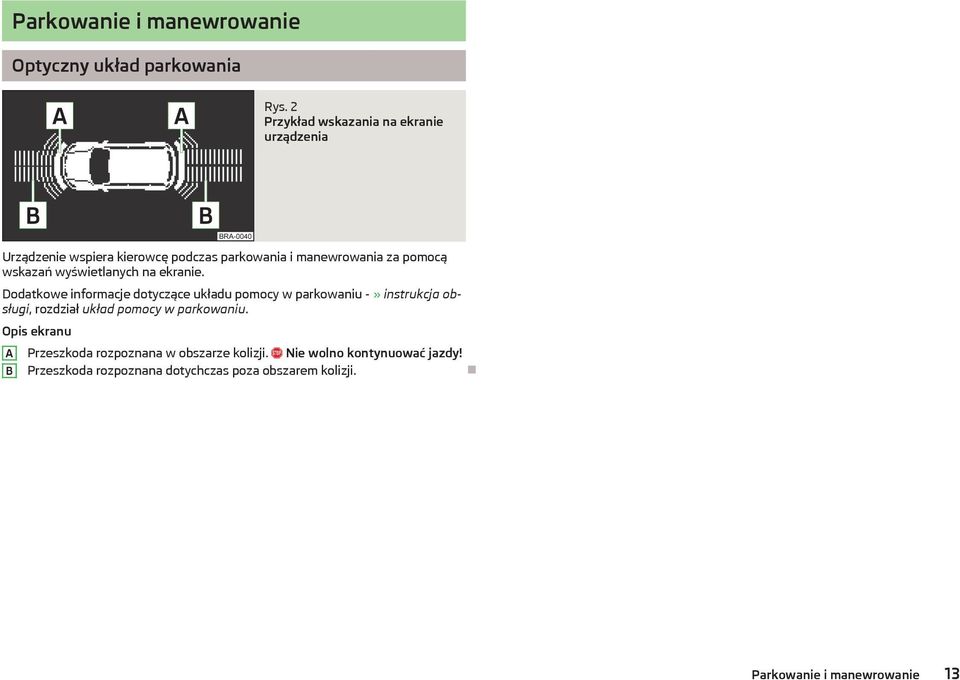

15 Parkowanie i manewrowanie Optyczny układ parkowania Rys. 2 Przykład wskazania na ekranie urządzenia Urządzenie wspiera kierowcę podczas parkowania i manewrowania za pomocą wskazań wyświetlanych na ekranie. Dodatkowe informacje dotyczące układu pomocy w parkowaniu -» instrukcja obsługi, rozdział układ pomocy w parkowaniu. Opis ekranu A B Przeszkoda rozpoznana w obszarze kolizji. Nie wolno kontynuować jazdy! Przeszkoda rozpoznana dotychczas poza obszarem kolizji. Parkowanie i manewrowanie 13

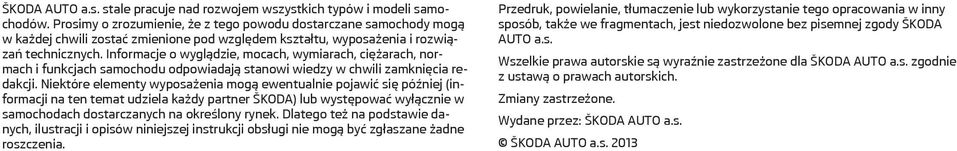

16 ŠKODA AUTO a.s. stale pracuje nad rozwojem wszystkich typów i modeli samochodów. Prosimy o zrozumienie, że z tego powodu dostarczane samochody mogą w każdej chwili zostać zmienione pod względem kształtu, wyposażenia i rozwiązań technicznych. Informacje o wyglądzie, mocach, wymiarach, ciężarach, normach i funkcjach samochodu odpowiadają stanowi wiedzy w chwili zamknięcia redakcji. Niektóre elementy wyposażenia mogą ewentualnie pojawić się później (informacji na ten temat udziela każdy partner ŠKODA) lub występować wyłącznie w samochodach dostarczanych na określony rynek. Dlatego też na podstawie danych, ilustracji i opisów niniejszej instrukcji obsługi nie mogą być zgłaszane żadne roszczenia. Przedruk, powielanie, tłumaczenie lub wykorzystanie tego opracowania w inny sposób, także we fragmentach, jest niedozwolone bez pisemnej zgody ŠKODA AUTO a.s. Wszelkie prawa autorskie są wyraźnie zastrzeżone dla ŠKODA AUTO a.s. zgodnie z ustawą o prawach autorskich. Zmiany zastrzeżone. Wydane przez: ŠKODA AUTO a.s. ŠKODA AUTO a.s. 2013

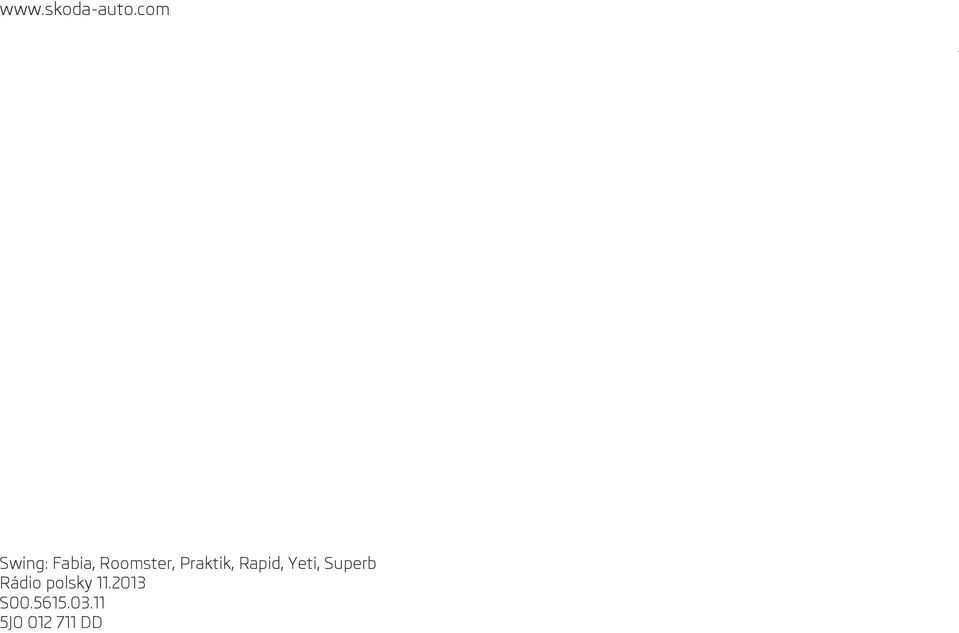

17 Swing: Fabia, Roomster, Praktik, Rapid, Yeti, Superb Rádio polsky S J DD
