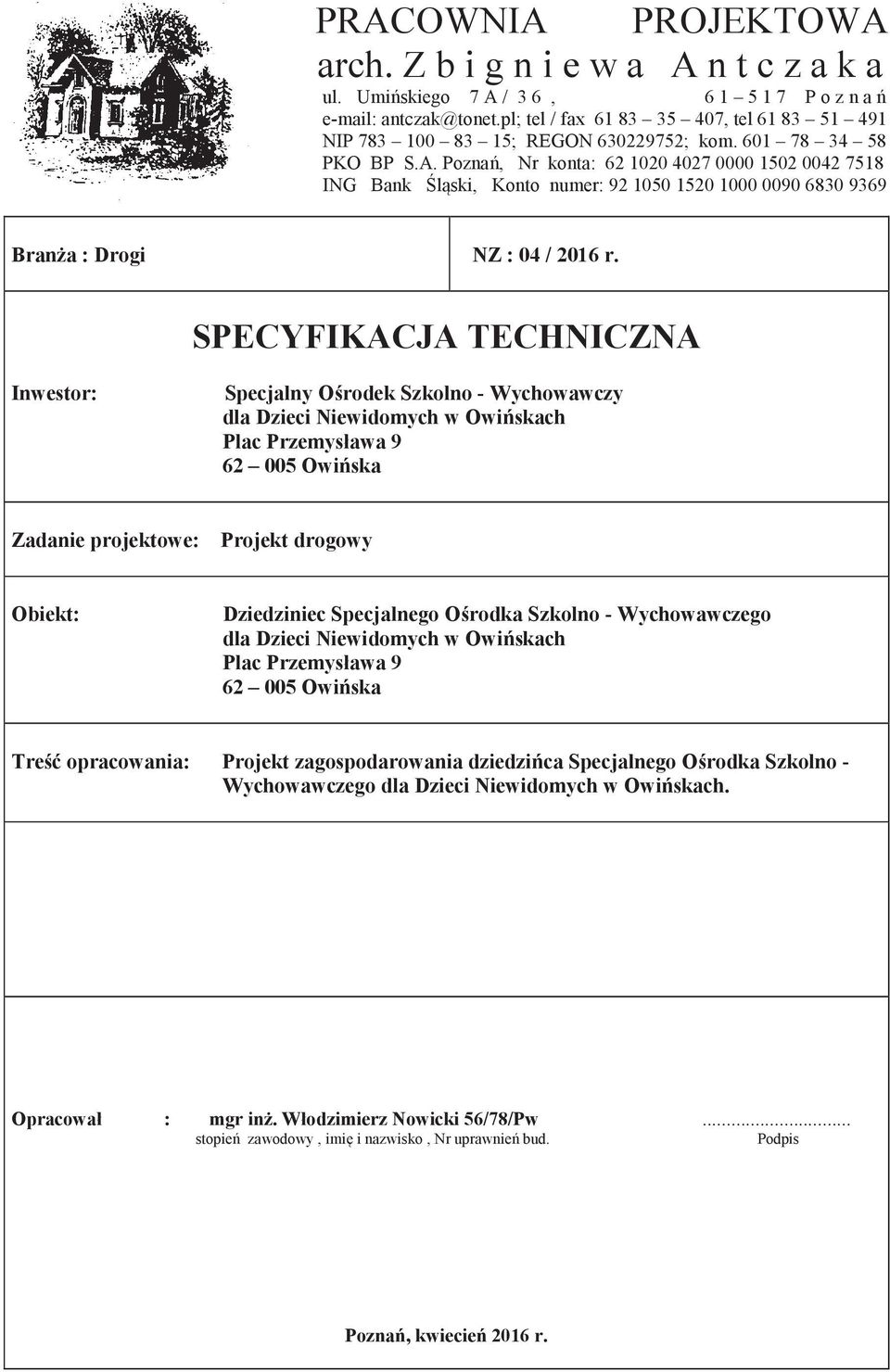

1 PRACOWNIA PROJEKTOWA arch. Z b i g n i e w a A n t c z a k a ul. Umiskiego 7 A / 3 6, P o z n a antczak@tonet.pl; tel / fax , tel NIP ; REGON ; kom PKO BP S.A. Pozna, Nr konta: ING Bank lski, Konto numer: Brana : Drogi NZ : 04 / 2016 r. SPECYFIKACJA TECHNICZNA Inwestor: Specjalny Orodek Szkolno - Wychowawczy dla Dzieci Niewidomych w Owiskach Plac Przemysława Owiska Zadanie projektowe: Projekt drogowy Obiekt: Dziedziniec Specjalnego Orodka Szkolno - Wychowawczego dla Dzieci Niewidomych w Owiskach Plac Przemysława Owiska Tre opracowania: Projekt zagospodarowania dziedzica Specjalnego Orodka Szkolno - Wychowawczego dla Dzieci Niewidomych w Owiskach. Opracował : mgr in. Włodzimierz Nowicki 56/78/Pw... stopie zawodowy, imi i nazwisko, Nr uprawnie bud. Podpis Pozna, kwiecie 2016 r.

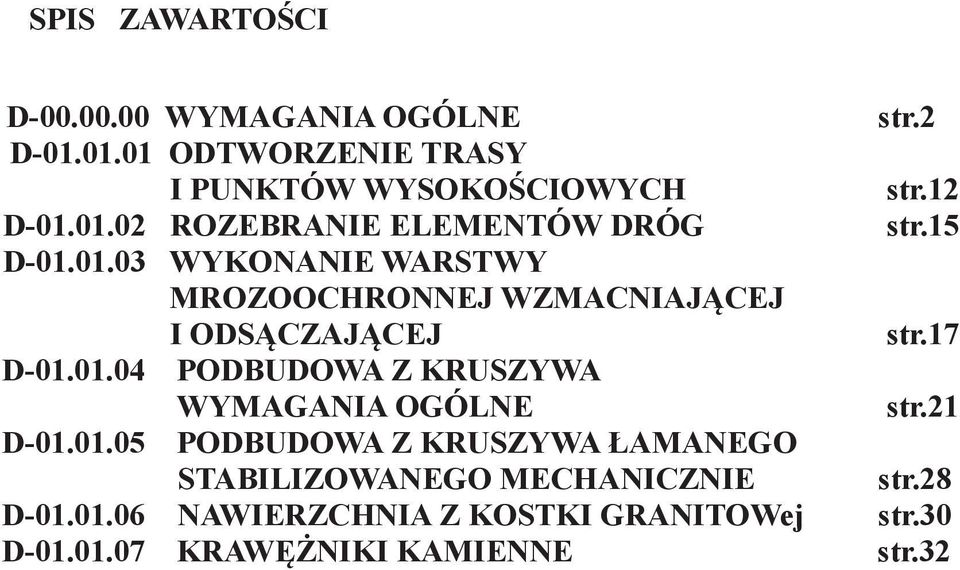

2 SPIS ZAWARTOCI D WYMAGANIA OGÓLNE str.2 D ODTWORZENIE TRASY I PUNKTÓW WYSOKOCIOWYCH str.12 D ROZEBRANIE ELEMENTÓW DRÓG str.15 D WYKONANIE WARSTWY MROZOOCHRONNEJ WZMACNIAJCEJ I ODSCZAJCEJ str.17 D PODBUDOWA Z KRUSZYWA WYMAGANIA OGÓLNE str.21 D PODBUDOWA Z KRUSZYWA ŁAMANEGO STABILIZOWANEGO MECHANICZNIE str.28 D NAWIERZCHNIA Z KOSTKI GRANITOWej str.30 D KRAWNIKI KAMIENNE str.32

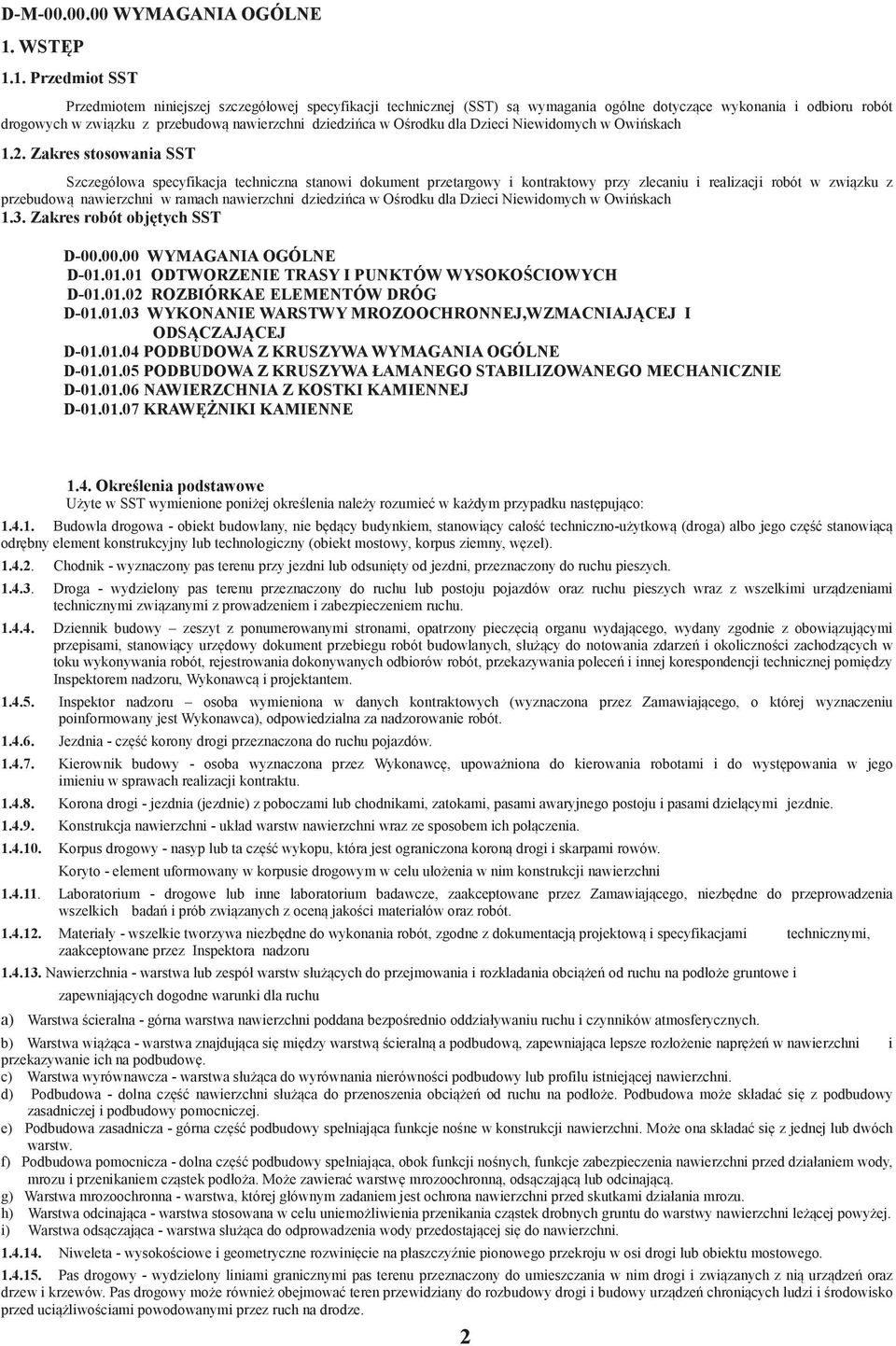

3 D-M WYMAGANIA OGÓLNE 1. WSTP 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) s wymagania ogólne dotyczce wykonania i odbioru robót drogowych w zwizku z przebudow nawierzchni dziedzica w Orodku dla Dzieci Niewidomych w Owiskach 1.2. Zakres stosowania SST Szczegółowa specyfikacja techniczna stanowi dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót w zwizku z przebudow nawierzchni w ramach nawierzchni dziedzica w Orodku dla Dzieci Niewidomych w Owiskach 1.3. Zakres robót objtych SST D WYMAGANIA OGÓLNE D ODTWORZENIE TRASY I PUNKTÓW WYSOKOCIOWYCH D ROZBIÓRKAE ELEMENTÓW DRÓG D WYKONANIE WARSTWY MROZOOCHRONNEJ,WZMACNIAJCEJ I ODSCZAJCEJ D PODBUDOWA Z KRUSZYWA WYMAGANIA OGÓLNE D PODBUDOWA Z KRUSZYWA ŁAMANEGO STABILIZOWANEGO MECHANICZNIE D NAWIERZCHNIA Z KOSTKI KAMIENNEJ D KRAWNIKI KAMIENNE 1.4. Okrelenia podstawowe Uyte w SST wymienione poniej okrelenia naley rozumie w kadym przypadku nastpujco: Budowla drogowa - obiekt budowlany, nie bdcy budynkiem, stanowicy cało techniczno-uytkow (droga) albo jego cz stanowic odrbny element konstrukcyjny lub technologiczny (obiekt mostowy, korpus ziemny, wzeł) Chodnik - wyznaczony pas terenu przy jezdni lub odsunity od jezdni, przeznaczony do ruchu pieszych Droga - wydzielony pas terenu przeznaczony do ruchu lub postoju pojazdów oraz ruchu pieszych wraz z wszelkimi urzdzeniami technicznymi zwizanymi z prowadzeniem i zabezpieczeniem ruchu Dziennik budowy zeszyt z ponumerowanymi stronami, opatrzony pieczci organu wydajcego, wydany zgodnie z obowizujcymi przepisami, stanowicy urzdowy dokument przebiegu robót budowlanych, słucy do notowania zdarze i okolicznoci zachodzcych w toku wykonywania robót, rejestrowania dokonywanych odbiorów robót, przekazywania polece i innej korespondencji technicznej pomidzy Inspektorem nadzoru, Wykonawc i projektantem Inspektor nadzoru osoba wymieniona w danych kontraktowych (wyznaczona przez Zamawiajcego, o której wyznaczeniu poinformowany jest Wykonawca), odpowiedzialna za nadzorowanie robót Jezdnia - cz korony drogi przeznaczona do ruchu pojazdów Kierownik budowy - osoba wyznaczona przez Wykonawc, upowaniona do kierowania robotami i do wystpowania w jego imieniu w sprawach realizacji kontraktu Korona drogi - jezdnia (jezdnie) z poboczami lub chodnikami, zatokami, pasami awaryjnego postoju i pasami dzielcymi jezdnie Konstrukcja nawierzchni - układ warstw nawierzchni wraz ze sposobem ich połczenia Korpus drogowy - nasyp lub ta cz wykopu, która jest ograniczona koron drogi i skarpami rowów. Koryto - element uformowany w korpusie drogowym w celu ułoenia w nim konstrukcji nawierzchni Laboratorium - drogowe lub inne laboratorium badawcze, zaakceptowane przez Zamawiajcego, niezbdne do przeprowadzenia wszelkich bada i prób zwizanych z ocen jakoci materiałów oraz robót Materiały - wszelkie tworzywa niezbdne do wykonania robót, zgodne z dokumentacj projektow i specyfikacjami technicznymi, zaakceptowane przez Inspektora nadzoru Nawierzchnia - warstwa lub zespół warstw słucych do przejmowania i rozkładania obcie od ruchu na podłoe gruntowe i zapewniajcych dogodne warunki dla ruchu a) Warstwa cieralna - górna warstwa nawierzchni poddana bezporednio oddziaływaniu ruchu i czynników atmosferycznych. b) Warstwa wica - warstwa znajdujca si midzy warstwcieraln a podbudow, zapewniajca lepsze rozłoenie napre w nawierzchni i przekazywanie ich na podbudow. c) Warstwa wyrównawcza - warstwa słuca do wyrównania nierównoci podbudowy lub profilu istniejcej nawierzchni. d) Podbudowa - dolna cz nawierzchni słuca do przenoszenia obcie od ruchu na podłoe. Podbudowa moe składa si z podbudowy zasadniczej i podbudowy pomocniczej. e) Podbudowa zasadnicza - górna cz podbudowy spełniajca funkcje none w konstrukcji nawierzchni. Moe ona składa si z jednej lub dwóch warstw. f) Podbudowa pomocnicza - dolna cz podbudowy spełniajca, obok funkcji nonych, funkcje zabezpieczenia nawierzchni przed działaniem wody, mrozu i przenikaniem czstek podłoa. Moe zawiera warstw mrozoochronn, odsczajc lub odcinajc. g) Warstwa mrozoochronna - warstwa, której głównym zadaniem jest ochrona nawierzchni przed skutkami działania mrozu. h) Warstwa odcinajca - warstwa stosowana w celu uniemoliwienia przenikania czstek drobnych gruntu do warstwy nawierzchni lecej powyej. i) Warstwa odsczajca - warstwa słuca do odprowadzenia wody przedostajcej si do nawierzchni Niweleta - wysokociowe i geometryczne rozwinicie na płaszczynie pionowego przekroju w osi drogi lub obiektu mostowego Pas drogowy - wydzielony liniami granicznymi pas terenu przeznaczony do umieszczania w nim drogi i zwizanych z ni urzdze oraz drzew i krzewów. Pas drogowy moe równie obejmowa teren przewidziany do rozbudowy drogi i budowy urzdze chronicych ludzi i rodowisko przed uciliwociami powodowanymi przez ruch na drodze. 2

4 Pobocze - cz korony drogi przeznaczona do chwilowego postoju pojazdów, umieszczenia urzdze organizacji i bezpieczestwa ruchu oraz do ruchu pieszych, słuca jednoczenie do bocznego oparcia konstrukcji nawierzchni Podłoe nawierzchni - grunt rodzimy lub nasypowy, lecy pod nawierzchni do głbokoci przemarzania Podłoe ulepszone nawierzchni - górna warstwa podłoa, leca bezporednio pod nawierzchni, ulepszona w celu umoliwienia przejcia ruchu budowlanego i właciwego wykonania nawierzchni Polecenie Inspektora nadzoru - wszelkie polecenia przekazane Wykonawcy przez Inspektora nadzoru, w formie pisemnej, dotyczce sposobu realizacji robót lub innych spraw zwizanych z prowadzeniem budowy Projektant - uprawniona osoba prawna lub fizyczna bdca autorem dokumentacji projektowej Przedsiwzicie budowlane - kompleksowa realizacja nowego połczenia drogowego lub całkowita modernizacja/przebudowa (zmiana parametrów geometrycznych trasy w planie i przekroju podłunym) istniejcego połczenia Przetargowa dokumentacja projektowa - cz dokumentacji projektowej, która wskazuje lokalizacj, charakterystyk i wymiary obiektu bdcego przedmiotem robót Przedmiar robót - wykaz robót z podaniem ich iloci (przedmiarem) w kolejnoci technologicznej ich wykonania. Teren budowy - teren udostpniony przez Zamawiajcego dla wykonania na nim robót oraz inne miejsca wymienione w kontrakcie jako tworzce cz terenu budowy Zadanie budowlane - cz przedsiwzicia budowlanego, stanowica odrbn cało konstrukcyjn lub technologiczn, zdoln do samodzielnego pełnienia funkcji techniczno-uytkowych. Zadanie moe polega na wykonywaniu robót zwizanych z budow, modernizacj/ przebudow, utrzymaniem oraz ochron budowli drogowej lub jej elementu Ogólne wymagania dotyczce robót Wykonawca jest odpowiedzialny za jako wykonanych robót, bezpieczestwo wszelkich czynnoci na terenie budowy, metody uyte przy budowie oraz za ich zgodno z dokumentacj projektow, SST i poleceniami Inspektora nadzoru Przekazanie terenu budowy Zamawiajcy w terminie okrelonym w dokumentach kontraktowych przekae Wykonawcy teren budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, dziennik budowy oraz egzemplarz dokumentacji projektowej i komplet SST. Na Wykonawcy spoczywa odpowiedzialno za ochron przekazanych mu punktów pomiarowych do chwili odbioru ostatecznego robót. Uszkodzone lub zniszczone znaki geodezyjne Wykonawca odtworzy i utrwali na własny koszt Dokumentacja projektowa Dokumentacja projektowa bdzie zawiera rysunki, obliczenia i dokumenty, zgodne z wykazem podanym w szczegółowych warunkach umowy, uwzgldniajcym podział na dokumentacj projektow: Zamawiajcego; wykaz pozycji, które stanowi przetargow dokumentacj projektow oraz projektow dokumentacj wykonawcz (techniczn) i zostan przekazane Wykonawcy, Wykonawcy; wykaz zawierajcy spis dokumentacji projektowej, któr Wykonawca opracuje w ramach ceny kontraktowej Zgodno robót z dokumentacj projektow i SST Dokumentacja projektowa, SST i wszystkie dodatkowe dokumenty przekazane Wykonawcy przez Inspektora nadzoru stanowi cz umowy, a wymagania okrelone w choby jednym z nich s obowizujce dla Wykonawcy tak jakby zawarte były w całej dokumentacji. W przypadku rozbienoci w ustaleniach poszczególnych dokumentów obowizuje kolejno ich wanoci wymieniona w Ogólnych warunkach umowy. Wykonawca nie moe wykorzystywa błdów lub opuszcze w dokumentach kontraktowych, a o ich wykryciu winien natychmiast powiadomi Inspektora nadzoru, który podejmie decyzj o wprowadzeniu odpowiednich zmian i poprawek. W przypadku rozbienoci, wymiary podane na pimie s waniejsze od wymiarów okrelonych na podstawie odczytu ze skali rysunku. Wszystkie wykonane roboty i dostarczone materiały bd zgodne z dokumentacj projektow i SST. Dane okrelone w dokumentacji projektowej i w SST bd uwaane za wartoci docelowe, od których dopuszczalne s odchylenia w ramach okrelonego przedziału tolerancji. Cechy materiałów i elementów budowli musz wykazywa zgodno z okrelonymi wymaganiami, a rozrzuty tych cech nie mog przekracza dopuszczalnego przedziału tolerancji. W przypadku, gdy materiały lub roboty nie bd w pełni zgodne z dokumentacj projektow lub SST i wpłynie to na niezadowalajc jako elementu budowli, to takie materiały zostan zastpione innymi, a elementy budowli rozebrane i wykonane ponownie na koszt Wykonawcy Zabezpieczenie terenu budowy a) Roboty modernizacyjne/ przebudowa i remontowe ( pod ruchem ) Wykonawca jest zobowizany do utrzymania ruchu publicznego oraz utrzymania istniejcych obiektów (jezdnie, cieki rowerowe, cigi piesze, znaki drogowe, bariery ochronne, urzdzenia odwodnienia itp.) na terenie budowy, w okresie trwania realizacji kontraktu, a do zakoczenia i odbioru ostatecznego robót. Przed przystpieniem do robót Wykonawca przedstawi Inspektorowi nadzoru do zatwierdzenia, uzgodniony z odpowiednim zarzdem drogi i organem zarzdzajcym ruchem, projekt organizacji ruchu i zabezpieczenia robót w okresie trwania budowy. W zalenoci od potrzeb i postpu robót projekt organizacji ruchu powinien by na bieco aktualizowany przez Wykonawc. Kada zmiana, w stosunku do zatwierdzonego projektu organizacji ruchu, wymaga kadorazowo ponownego zatwierdzenia projektu. W czasie wykonywania robót Wykonawca dostarczy, zainstaluje i bdzie obsługiwał wszystkie tymczasowe urzdzenia zabezpieczajce takie jak: zapory, wiatła ostrzegawcze, sygnały, itp., zapewniajc w ten sposób bezpieczestwo pojazdów i pieszych. Wykonawca zapewni stałe warunki widocznoci w dzie i w nocy tych zapór i znaków, dla których jest to nieodzowne ze wzgldów bezpieczestwa. Wszystkie znaki, zapory i inne urzdzenia zabezpieczajce bd akceptowane przez Inspektora nadzoru. Fakt przystpienia do robót Wykonawca obwieci publicznie przed ich rozpoczciem w sposób uzgodniony z Inspektorem nadzoru oraz przez umieszczenie, w miejscach i ilociach okrelonych przez Inspektora nadzoru, tablic informacyjnych, których tre bdzie zatwierdzona przez Inspektora nadzoru. Tablice informacyjne bd utrzymywane przez Wykonawc w dobrym stanie przez cały okres realizacji robót. Koszt zabezpieczenia terenu budowy nie podlega odrbnej zapłacie i przyjmuje si, e jest włczony w cen kontraktow. b) Roboty o charakterze inwestycyjnym Wykonawca jest zobowizany do zabezpieczenia terenu budowy w okresie trwania realizacji kontraktu a do zakoczenia i odbioru ostatecznego robót. 3

5 Wykonawca dostarczy, zainstaluje i bdzie utrzymywa tymczasowe urzdzenia zabezpieczajce, w tym: ogrodzenia, porcze, owietlenie, sygnały i znaki ostrzegawcze oraz wszelkie inne rodki niezbdne do ochrony robót, wygody społecznoci i innych. W miejscach przylegajcych do dróg otwartych dla ruchu, Wykonawca ogrodzi lub wyranie oznakuje teren budowy, w sposób uzgodniony z Inspektorem nadzoru. Wjazdy i wyjazdy z terenu budowy przeznaczone dla pojazdów i maszyn pracujcych przy realizacji robót, Wykonawca odpowiednio oznakuje w sposób uzgodniony z Inspektorem nadzoru oraz przez umieszczenie, w miejscach i ilociach okrelonych przez Inspektora nadzoru, tablic informacyjnych, których tre bdzie zatwierdzona przez Inspektora nadzoru. Tablice informacyjne bd utrzymywane przez Wykonawc w dobrym stanie przez cały okres realizacji robót. Koszt zabezpieczenia terenu budowy nie podlega odrbnej zapłacie i przyjmuje si, e jest włczony w cen kontraktow Ochrona rodowiska w czasie wykonywania robót Wykonawca ma obowizek zna i stosowa w czasie prowadzenia robót wszelkie przepisy dotyczce ochrony rodowiska naturalnego. W okresie trwania budowy i wykaczania robót Wykonawca bdzie: a) utrzymywa teren budowy i wykopy w stanie bez wody stojcej, b) podejmowa wszelkie uzasadnione kroki majce na celu stosowanie si do przepisów i norm dotyczcych ochrony rodowiska na teren c) terenu budowy oraz bdzie unika uszkodze lub uciliwoci dla osób lub dóbr publicznych i innych, a wynikajcych z nadmiernego hałasu, wibracji, zanieczyszczenia lub innych przyczyn powstałych w nastpstwie jego sposobu działania. Stosujc si do tych wymaga bdzie miał szczególny wzgld na: 1) lokalizacj baz, warsztatów, magazynów, składowisk, ukopów i dróg dojazdowych, 2) rodki ostronoci i zabezpieczenia przed: a) zanieczyszczeniem zbiorników i cieków wodnych pyłami lub substancjami toksycznymi, b) zanieczyszczeniem powietrza pyłami i gazami, c) moliwoci powstania poaru Ochrona przeciwpoarowa Wykonawca bdzie przestrzega przepisy ochrony przeciwpoarowej. Wykonawca bdzie utrzymywa, wymagany na podstawie odpowiednich przepisów sprawny sprzt przeciwpoarowy, na terenie baz produkcyjnych, w pomieszczeniach biurowych, mieszkalnych, magazynach oraz w maszynach i pojazdach. Materiały łatwopalne bd składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostpem osób trzecich. Wykonawca bdzie odpowiedzialny za wszelkie straty spowodowane poarem wywołanym jako rezultat realizacji robót albo przez personel Wykonawcy Materiały szkodliwe dla otoczenia Materiały, które w sposób trwały s szkodliwe dla otoczenia, nie bd dopuszczone do uycia. Nie dopuszcza si uycia materiałów wywołujcych szkodliwe promieniowanie o steniu wikszym od dopuszczalnego, okrelonego odpowiednimi przepisami. Wszelkie materiały odpadowe uyte do robót bd miały aprobat techniczn wydan przez uprawnion jednostk, jednoznacznie okrelajc brak szkodliwego oddziaływania tych materiałów na rodowisko. Materiały, które s szkodliwe dla otoczenia tylko w czasie robót, a po zakoczeniu robót ich szkodliwo zanika (np. materiały pylaste) mog by uyte pod warunkiem przestrzegania wymaga technologicznych wbudowania. Jeeli wymagaj tego odpowiednie przepisy Wykonawca powinien otrzyma zgod na uycie tych materiałów od właciwych organów administracji pastwowej. Jeeli Wykonawca uył materiałów szkodliwych dla otoczenia zgodnie ze specyfikacjami, a ich uycie spowodowało jakiekolwiek zagroenie rodowiska, to konsekwencje tego poniesie Zamawiajcy Ochrona własnoci publicznej i prywatnej Wykonawca odpowiada za ochron instalacji na powierzchni ziemi i za urzdzenia podziemne, takie jak rurocigi, kable itp. oraz uzyska od odpowiednich władz bdcych włacicielami tych urzdze potwierdzenie informacji dostarczonych mu przez Zamawiajcego w ramach planu ich lokalizacji. Wykonawca zapewni właciwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urzdze w czasie trwania budowy. Wykonawca zobowizany jest umieci w swoim harmonogramie rezerw czasow dla wszelkiego rodzaju robót, które maj by wykonane w zakresie przełoenia instalacji i urzdze podziemnych na terenie budowy i powiadomi Inspektora nadzoru i władze lokalne o zamiarze rozpoczcia robót. O fakcie przypadkowego uszkodzenia tych instalacji Wykonawca bezzwłocznie powiadomi Inspektora nadzoru i zainteresowane władze oraz bdzie z nimi współpracował dostarczajc wszelkiej pomocy potrzebnej przy dokonywaniu napraw. Wykonawca bdzie odpowiada za wszelkie spowodowane przez jego działania uszkodzenia instalacji na powierzchni ziemi i urzdze podziemnych wykazanych w dokumentach dostarczonych mu przez Zamawiajcego. Jeeli teren budowy przylega do terenów z zabudow mieszkaniow, Wykonawca bdzie realizowa roboty w sposób powodujcy minimalne niedogodnoci dla mieszkaców. Wykonawca odpowiada za wszelkie uszkodzenia zabudowy mieszkaniowej w ssiedztwie budowy, spowodowane jego działalnoci. Inspektor nadzoru bdzie na bieco informowany o wszystkich umowach zawartych pomidzy Wykonawc a włacicielami nieruchomoci i dotyczcych korzystania z własnoci i dróg wewntrznych. Jednake, ani Inspektor nadzoru ani Zamawiajcy nie bdzie ingerował w takie porozumienia, o ile nie bd one sprzeczne z postanowieniami zawartymi w warunkach umowy Ograniczenie obcie osi pojazdów Wykonawca bdzie stosowa si do ustawowych ogranicze nacisków osi na drogach publicznych przy transporcie materiałów i wyposaenia na i z terenu robót. Wykonawca uzyska wszelkie niezbdne zezwolenia i uzgodnienia od właciwych władz co do przewozu nietypowych wagowo ładunków (ponadnormatywnych) i o kadym takim przewozie bdzie powiadamiał Inspektora nadzoru. Inspektor nadzoru moe poleci, aby pojazdy nie spełniajce tych warunków zostały usunite z terenu budowy. Pojazdy powodujce nadmierne obcienie osiowe nie bd dopuszczone na wieo ukoczony fragment budowy w obrbie terenu budowy i Wykonawca bdzie odpowiadał za napraw wszelkich robót w ten sposób uszkodzonych, zgodnie z poleceniami Inspektora nadzoru Bezpieczestwo i higiena pracy Podczas realizacji robót Wykonawca bdzie przestrzega przepisów dotyczcych bezpieczestwa i higieny pracy. W szczególnoci Wykonawca ma obowizek zadba, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniajcych odpowiednich wymaga sanitarnych. Wykonawca zapewni i bdzie utrzymywał wszelkie urzdzenia zabezpieczajce, socjalne oraz sprzt i odpowiedni odzie dla ochrony ycia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczestwa publicznego. Uznaje si, e wszelkie koszty zwizane z wypełnieniem wymaga okrelonych powyej nie podlegaj odrbnej zapłacie i s uwzgldnione w cenie kontraktowej. 4

6 Ochrona i utrzymanie robót Wykonawca bdzie odpowiadał za ochron robót i za wszelkie materiały i urzdzenia uywane do robót od daty rozpoczcia do daty wydania potwierdzenia zakoczenia robót przez Inspektora nadzoru Wykonawca bdzie utrzymywa roboty do czasu odbioru ostatecznego. Utrzymanie powinno by prowadzone w taki sposób, aby budowla drogowa lub jej elementy były w zadowalajcym stanie przez cały czas, do momentu odbioru ostatecznego. Jeli Wykonawca w jakimkolwiek czasie zaniedba utrzymanie, to na polecenie Inspektora nadzoru powinien rozpocz roboty utrzymaniowe nie póniej ni w 24 godziny po otrzymaniu tego polecenia Stosowanie si do prawa i innych przepisów Wykonawca zobowizany jest zna wszystkie zarzdzenia wydane przez władze centralne i miejscowe oraz inne przepisy, regulaminy i wytyczne, które s w jakikolwiek sposób zwizane z wykonywanymi robotami i bdzie w pełni odpowiedzialny za przestrzeganie tych postanowie podczas prowadzenia robót. Wykonawca bdzie przestrzega praw patentowych i bdzie w pełni odpowiedzialny za wypełnienie wszelkich wymaga prawnych odnonie znaków firmowych, nazw lub innych chronionych praw w odniesieniu do sprztu, materiałów lub urzdze uytych lub zwizanych z wykonywaniem robót i w sposób cigły bdzie informowa Inspektora nadzoru o swoich działaniach, przedstawiajc kopie zezwole i inne odnone dokumenty. Wszelkie straty, koszty postpowania, obcienia i wydatki wynikłe z lub zwizane z naruszeniem jakichkolwiek praw patentowych pokryje Wykonawca, z wyjtkiem przypadków, kiedy takie naruszenie wyniknie z wykonania projektu lub specyfikacji dostarczonej przez Inspektora nadzoru Równowano norm i zbiorów przepisów prawnych Gdziekolwiek w dokumentach kontraktowych powołane s konkretne normy i przepisy, które spełnia maj materiały, sprzt i inne towary oraz wykonane i zbadane roboty, bd obowizywa postanowienia najnowszego wydania lub poprawionego wydania powołanych norm i przepisów o ile w warunkach kontraktu nie postanowiono inaczej. W przypadku gdy powołane normy i przepisy s pastwowe lub odnosz si do konkretnego kraju lub regionu, mog by równie stosowane inne odpowiednie normy zapewniajce równy lub wyszy poziom wykonania ni powołane normy lub przepisy, pod warunkiem ich sprawdzenia i pisemnego zatwierdzenia przez Inspektor nadzoru. Rónice pomidzy powołanymi normami a ich proponowanymi zamiennikami musz by dokładnie opisane przez Wykonawc i przedłoone Inspektor nadzoru do zatwierdzenia Wykopaliska Wszelkie wykopaliska, monety, przedmioty wartociowe, budowle oraz inne pozostałoci o znaczeniu geologicznym lub archeologicznym odkryte na terenie budowy bd uwaane za własno Zamawiajcego. Wykonawca zobowizany jest powiadomi Inspektora nadzoru i postpowa zgodnie z jego poleceniami. 2. MATERIAŁY 2.1. ródła uzyskania materiałów Co najmniej na trzy tygodnie przed zaplanowanym wykorzystaniem jakichkolwiek materiałów przeznaczonych do robót, Wykonawca przedstawi Inspektorowi nadzoru do zatwierdzenia, szczegółowe informacje dotyczce proponowanego ródła wytwarzania, zamawiania lub wydobywania tych materiałów jak równie odpowiednie wiadectwa bada laboratoryjnych oraz próbki materiałów. Zatwierdzenie partii materiałów z danego ródła nie oznacza automatycznie, e wszelkie materiały z danego ródła uzyskaj zatwierdzenie. Wykonawca zobowizany jest do prowadzenia bada w celu wykazania, e materiały uzyskane z dopuszczonego ródła w sposób cigły spełniaj wymagania SST w czasie realizacji robót Pozyskiwanie materiałów miejscowych Wykonawca odpowiada za uzyskanie pozwole od włacicieli i odnonych władz na pozyskanie materiałów ze ródeł miejscowych włczajc w to ródła wskazane przez Zamawiajcego i jest zobowizany dostarczy Inspektorowi nadzoru wymagane dokumenty przed rozpoczciem eksploatacji ródła. Wykonawca przedstawi Inspektorowi nadzoru do zatwierdzenia dokumentacj zawierajc raporty z bada terenowych i laboratoryjnych oraz proponowan przez siebie metod wydobycia i selekcji, uwzgldniajc aktualne decyzje o eksploatacji, organów administracji pastwowej i samorzdowej. Wykonawca ponosi odpowiedzialno za spełnienie wymaga ilociowych i jakociowych materiałów pochodzcych ze ródeł miejscowych. Wykonawca ponosi wszystkie koszty, z tytułu wydobycia materiałów, dzierawy i inne jakie oka si potrzebne w zwizku z dostarczeniem materiałów do robót. Humus i nadkład czasowo zdjte z terenu wykopów, dokopów i miejsc pozyskania materiałów miejscowych bd formowane w hałdy i wykorzystane przy zasypce i rekultywacji terenu po ukoczeniu robót. Wszystkie odpowiednie materiały pozyskane z wykopów na terenie budowy lub z innych miejsc wskazanych w dokumentach umowy bd wykorzystane do robót lub odwiezione na odkład odpowiednio do wymaga umowy lub wskaza Inspektora nadzoru.wykonawca nie bdzie prowadziadnych wykopów w obrbie terenu budowy poza tymi, które zostały wyszczególnione w dokumentach umowy, chyba, e uzyska na to pisemn zgod Inspektor nadzoru. Eksploatacja ródeł materiałów bdzie zgodna z wszelkimi regulacjami prawnymi obowizujcymi na danym obszarze Materiały nie odpowiadajce wymaganiom Materiały nie odpowiadajce wymaganiom zostan przez Wykonawc wywiezione z terenu budowy. Kady rodzaj robót, w którym znajduj si nie zbadane i nie zaakceptowane materiały, Wykonawca wykonuje na własne ryzyko, liczc si z jego nieprzyjciem, usuniciem i niezapłaceniem 2.4. Wariantowe stosowanie materiałów Jeli dokumentacja projektowa lub SST przewiduj moliwo wariantowego zastosowania rodzaju materiału w wykonywanych robotach, Wykonawca powiadomi Inspektora nadzoru.o swoim zamiarze co najmniej 1 tygodzie przed uyciem tego materiału, albo w okresie dłuszym, jeli bdzie to potrzebne z uwagi na wykonanie bada wymaganych przez Inspektora nadzoru. Wybrany i zaakceptowany rodzaj materiału nie moe by póniej zmieniany bez zgody Inspektora nadzoru. 5 d) 2.5. Przechowywanie i składowanie materiałów Wykonawca zapewni, aby tymczasowo składowane materiały, do czasu gdy bd one uyte do robót, były zabezpieczone przed

7 zanieczyszczeniami, zachowały swoj jako i właciwoci i były dostpne do kontroli przez Inspektora nadzoru. Miejsca czasowego składowania materiałów bd zlokalizowane w obrbie terenu budowy w miejscach uzgodnionych z Inspektor nadzoru lub poza terenem budowy w miejscach zorganizowanych przez Wykonawc i zaakceptowanych przez Inspektor nadzoru 2.6. Inspekcja wytwórni materiałów Wytwórnie materiałów mog by okresowo kontrolowane przez Inspektora nadzoru w celu sprawdzenia zgodnoci stosowanych metod produkcji z wymaganiami. Próbki materiałów mog by pobierane w celu sprawdzenia ich właciwoci. Wyniki tych kontroli bd stanowi podstaw do akceptacji okrelonej partii materiałów pod wzgldem jakoci. W przypadku, gdy Inspektor nadzoru bdzie przeprowadzał inspekcj wytwórni, musz by spełnione nastpujce warunki: a) Inspektor nadzoru bdzie miał zapewnion współprac i pomoc Wykonawcy oraz producenta materiałów w czasie przeprowadzania inspekcji, b) Inspektor nadzoru bdzie miał wolny dostp, w dowolnym czasie, do tych czci wytwórni, gdzie odbywa si produkcja materiałów przeznaczonych do realizacji robót, c) Jeeli produkcja odbywa si w miejscu nie nalecym do Wykonawcy, Wykonawca uzyska dla Inspektora nadzoru zezwolenie dla przeprowadzenia inspekcji i bada w tych miejscach. 3. SPRZT Wykonawca jest zobowizany do uywania jedynie takiego sprztu, który nie spowoduje niekorzystnego wpływu na jako wykonywanych robót. Sprzt uywany do robót powinien by zgodny z ofert Wykonawcy i powinien odpowiada pod wzgldem typów i iloci wskazaniom zawartym w SST, PZJ lub projekcie organizacji robót, zaakceptowanym przez Inspektora nadzoru ; w przypadku braku ustale w wymienionych wyej dokumentach, sprzt powinien by uzgodniony i zaakceptowany przez Inspektora nadzoru Liczba i wydajno sprztu powinny gwarantowa przeprowadzenie robót, zgodnie z zasadami okrelonymi w dokumentacji projektowej, SST i wskazaniach Inspektora nadzoru Sprzt bdcy własnoci Wykonawcy lub wynajty do wykonania robót ma by utrzymywany w dobrym stanie i gotowoci do pracy. Powinien by zgodny z normami ochrony rodowiska i przepisami dotyczcymi jego uytkowania. Wykonawca dostarczy Inspektorowi nadzoru kopie dokumentów potwierdzajcych dopuszczenie sprztu do uytkowania i bada okresowych, tam gdzie jest to wymagane przepisami. Wykonawca bdzie konserwowa sprzt jak równie naprawia lub wymienia sprzt niesprawny. Jeeli dokumentacja projektowa lub SST przewiduj moliwo wariantowego uycia sprztu przy wykonywanych robotach, Wykonawca powiadomi Inspektora nadzoru o swoim zamiarze wyboru i uzyska jego akceptacj przed uyciem sprztu. Wybrany sprzt, po akceptacji Inspektora nadzoru, nie moe by póniej zmieniany bez jego zgody. Jakikolwiek sprzt, maszyny, urzdzenia i narzdzia nie gwarantujce zachowania warunków umowy, zostan przez Inspektora nadzoru zdyskwalifikowane i nie dopuszczone do robót. 4. TRANSPORT Wykonawca jest zobowizany do stosowania jedynie takich rodków transportu, które nie wpłyn niekorzystnie na jako wykonywanych robót i właciwoci przewoonych materiałów. Liczba rodków transportu powinna zapewnia prowadzenie robót zgodnie z zasadami okrelonymi w dokumentacji projektowej, SST i wskazaniach Inspektora nadzoru, w terminie przewidzianym umow. Przy ruchu na drogach publicznych pojazdy bd spełnia wymagania dotyczce przepisów ruchu drogowego w odniesieniu do dopuszczalnych nacisków na o i innych parametrów technicznych. rodki transportu nie spełniajce tych warunków mog by dopuszczone przez Inspektora nadzoru, pod warunkiem przywrócenia stanu pierwotnego uytkowanych odcinków dróg na koszt Wykonawcy. Wykonawca bdzie usuwa na bieco, na własny koszt, wszelkie zanieczyszczenia, uszkodzenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy. 5. WYKONANIE ROBÓT Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z warunkami umowy oraz za jako zastosowanych materiałów i wykonywanych robót, za ich zgodno z dokumentacj projektow, wymaganiami SST, PZJ, projektem organizacji robót opracowanym przez Wykonawc oraz poleceniami Inspektora nadzoru. Wykonawca jest odpowiedzialny za stosowane metody wykonywania robót. Wykonawca jest odpowiedzialny za dokładne wytyczenie w planie i wyznaczenie wysokoci wszystkich elementów robót zgodnie z wymiarami i rzdnymi okrelonymi w dokumentacji projektowej lub przekazanymi na pimie przez Inspektora nadzoru. Błdy popełnione przez Wykonawc w wytyczeniu i wyznaczaniu robót zostan, usunite przez Wykonawc na własny koszt, z wyjtkiem, kiedy dany błd okae si skutkiem błdu zawartego w danych dostarczonych Wykonawcy na pimie przez Inspektora nadzoru Sprawdzenie wytyczenia robót lub wyznaczenia wysokoci przez Inspektora nadzoru nie zwalnia Wykonawcy od odpowiedzialnoci za ich dokładno.decyzje Inspektora nadzoru dotyczce akceptacji lub odrzucenia materiałów i elementów robót bd oparte na wymaganiach okrelonych w dokumentach umowy, dokumentacji projektowej i w SST, a take w normach i wytycznych. Przy podejmowaniu decyzji Inspektora nadzoru uwzgldni wyniki bada materiałów i robót, rozrzuty normalnie wystpujce przy produkcji i przy badaniach materiałów, dowiadczenia z przeszłoci, wyniki bada naukowych oraz inne czynniki wpływajce na rozwaan kwesti. Polecenia Inspektora nadzoru powinny by wykonywane przez Wykonawc w czasie okrelonym przez Inspektora nadzoru, pod grob zatrzymania robót. Skutki finansowe z tego tytułu poniesie Wykonawca. 6. KONTROLA JAKOCI ROBÓT 6.1. Program zapewnienia jakoci Wykonawca jest zobowizany opracowa i przedstawi do akceptacji Inspektora nadzoru program zapewnienia jakoci. W programie zapewnienia jakoci Wykonawca powinien okreli, zamierzony sposób wykonywania robót, moliwoci techniczne, kadrowe i plan organizacji robót gwarantujcy wykonanie robót zgodnie z dokumentacj projektow, SST oraz ustaleniami. Program zapewnienia jakoci powinien zawiera: a) cz ogóln opisujc: organizacj wykonania robót, w tym terminy i sposób prowadzenia robót, organizacj ruchu na budowie wraz z oznakowaniem robót, 6

8 sposób zapewnienia bhp., wykaz zespołów roboczych, ich kwalifikacje i przygotowanie praktyczne, wykaz osób odpowiedzialnych za jako i terminowo wykonania poszczególnych elementów robót, system (sposób i procedur) proponowanej kontroli i sterowania jakoci wykonywanych robót, wyposaenie w sprzt i urzdzenia do pomiarów i kontroli (opis laboratorium własnego lub laboratorium, któremu Wykonawca zamierza zleci prowadzenie bada), sposób oraz form gromadzenia wyników bada laboratoryjnych, zapis pomiarów, nastaw mechanizmów sterujcych, a take wyciganych wniosków i zastosowanych korekt w procesie technologicznym, proponowany sposób i form przekazywania tych informacji Inspektora nadzoru b) cz szczegółow opisujc dla kadego asortymentu robót: wykaz maszyn i urzdze stosowanych na budowie z ich parametrami technicznymi oraz wyposaeniem w mechanizmy do sterowania i urzdzenia pomiarowo-kontrolne, rodzaje i ilorodków transportu oraz urzdze do magazynowania i załadunku materiałów, spoiw, lepiszczy, kruszyw itp., sposób zabezpieczenia i ochrony ładunków przed utrat ich właciwoci w czasie transportu, sposób i procedur pomiarów i bada (rodzaj i czstotliwo, pobieranie próbek, legalizacja i sprawdzanie urzdze, itp.) prowadzonych podczas dostaw materiałów, wytwarzania mieszanek i wykonywania poszczególnych elementów robót, sposób postpowania z materiałami i robotami nie odpowiadajcymi wymaganiom Zasady kontroli jakoci robót Celem kontroli robót bdzie takie sterowanie ich przygotowaniem i wykonaniem, aby osign załoon jako robót. Wykonawca jest odpowiedzialny za pełn kontrol robót i jakoci materiałów. Wykonawca zapewni odpowiedni system kontroli, włczajc personel, laboratorium, sprzt, zaopatrzenie i wszystkie urzdzenia niezbdne do pobierania próbek i bada materiałów oraz robót. Przed zatwierdzeniem systemu kontroli Inspektor nadzoru moe zada od Wykonawcy przeprowadzenia bada w celu zademonstrowania, e poziom ich wykonywania jest zadowalajcy. Wykonawca bdzie przeprowadza pomiary i badania materiałów oraz robót z czstotliwoci zapewniajc stwierdzenie, e roboty wykonano zgodnie z wymaganiami zawartymi w dokumentacji projektowej i SST Minimalne wymagania co do zakresu bada i ich czstotliwo s okrelone w SST, normach i wytycznych. W przypadku, gdy nie zostały one tam okrelone, Inspektora nadzoru ustali jaki zakres kontroli jest konieczny, aby zapewni wykonanie robót zgodnie z umow. Wykonawca dostarczy Inspektora nadzoru wiadectwa, e wszystkie stosowane urzdzenia i sprzt badawczy posiadaj wan legalizacj, zostały prawidłowo wykalibrowane i odpowiadaj wymaganiom norm okrelajcych procedury bada. Inspektor nadzoru bdzie mie nieograniczony dostp do pomieszcze laboratoryjnych, w celu ich inspekcji. Inspektor nadzoru bdzie przekazywa Wykonawcy pisemne informacje o jakichkolwiek niedocigniciach dotyczcych urzdze laboratoryjnych, sprztu, zaopatrzenia laboratorium, pracy personelu lub metod badawczych. Jeeli niedocignicia te bd tak powane, e mog wpłyn ujemnie na wyniki bada, Inspektor nadzoru natychmiast wstrzyma uycie do robót badanych materiałów i dopuci je do uycia dopiero wtedy, gdy niedocignicia w pracy laboratorium Wykonawcy zostan usunite i stwierdzona zostanie odpowiednia jako tych materiałów. Wszystkie koszty zwizane z organizowaniem i prowadzeniem bada materiałów ponosi Wykonawca Pobieranie próbek Próbki bd pobierane losowo. Zaleca si stosowanie statystycznych metod pobierania próbek, opartych na zasadzie, e wszystkie jednostkowe elementy produkcji mog by z jednakowym prawdopodobiestwem wytypowane do bada. Inspektor nadzoru bdzie mie zapewnion moliwo udziału w pobieraniu próbek. Pojemniki do pobierania próbek bd dostarczone przez Wykonawc i zatwierdzone przez Inspektor nadzoru. Próbki dostarczone przez Wykonawc do bada wykonywanych przez Inspektor nadzoru bd odpowiednio opisane i oznakowane, w sposób zaakceptowany przez Inspektora nadzoru. Na zlecenie Inspektora nadzoru projektu Wykonawca bdzie przeprowadza dodatkowe badania tych materiałów, które budz wtpliwoci co do jakoci, o ile kwestionowane materiały nie zostan przez Wykonawc usunite lub ulepszone z własnej woli. Koszty tych dodatkowych bada pokrywa Wykonawca Badania i pomiary Wszystkie badania i pomiary bd przeprowadzone zgodnie z wymaganiami norm. W przypadku, gdy normy nieobejmuj jakiegokolwiek badania wymaganego w SST, stosowa mona wytyczne krajowe, albo inne procedury, zaakceptowane przez Inspektora nadzoru. Przed przystpieniem do pomiarów lub bada, Wykonawca powiadomi Inspektora nadzoru o rodzaju, miejscu i terminie pomiaru lub badania. Po wykonaniu pomiaru lub badania, Wykonawca przedstawi na pimie ich wyniki do akceptacji Inspektora nadzoru 6.5. Raporty z bada Wykonawca bdzie przekazywa Inspektorowi nadzoru kopie raportów z wynikami bada jak najszybciej, nie póniej jednak ni w terminie okrelonym w programie zapewnienia jakoci. Wyniki bada (kopie) bd przekazywane Inspektorowi nadzoru na formularzach według dostarczonego przez niego wzoru lub innych, przez niego zaaprobowanych Badania prowadzone przez Inspektora nadzoru Inspektor nadzoru jest uprawniony do dokonywania kontroli, pobierania próbek i badania materiałów w miejscu ich wytwarzania/pozyskiwania, a Wykonawca i producent materiałów powinien udzieli mu niezbdnej pomocy.inspektor nadzoru dokonujc weryfikacji systemu kontroli robót prowadzonego przez Wykonawc, poprzez midzy innymi swoje badania, bdzie ocenia zgodno materiałów i robót z wymaganiami SST na podstawie wyników własnych bada kontrolnych jak i wyników bada dostarczonych przez Wykonawc. Inspektor nadzoru powinien pobiera próbki materiałów i prowadzi badania niezalenie od Wykonawcy, na swój koszt. Jeeli wyniki tych bada wyka, e raporty Wykonawcy s niewiarygodne, to Inspektor nadzoru. oprze si wyłcznie na własnych badaniach przy ocenie 7

9 zgodnoci materiałów i robót z dokumentacj projektow i SST. Moe równie zleci, sam lub poprzez Wykonawc, przeprowadzenie powtórnych lub dodatkowych bada niezalenemu laboratorium. W takim przypadku całkowite koszty powtórnych lub dodatkowych bada i pobierania próbek poniesione zostan przez Wykonawc Certyfikaty i deklaracje Inspektor nadzoru moe dopuci do uycia tylko te materiały, które posiadaj: 1. certyfikat na znak bezpieczestwa wykazujcy, e zapewniono zgodno z kryteriami technicznymi okrelonymi na podstawie Polskich Norm, aprobat technicznych oraz właciwych przepisów i dokumentów technicznych, 2. deklaracj zgodnoci lub certyfikat zgodnoci z: Polsk Norm lub aprobat techniczn, w przypadku wyrobów, dla których nie ustanowiono Polskiej Normy, jeeli nie s objte certyfikacj okrelon w pkt 1 i które spełniaj wymogi SST. W przypadku materiałów, dla których ww. dokumenty s wymagane przez SST, kada partia dostarczona do robót bdzie posiada te dokumenty, okrelajce w sposób jednoznaczny jej cechy. Produkty przemysłowe musz posiada ww. dokumenty wydane przez producenta, a w razie potrzeby poparte wynikami bada wykonanych przez niego. Kopie wyników tych bada bd dostarczone przez Wykonawc Inspektorowi nadzoru Jakiekolwiek materiały, które nie spełniaj tych wymaga bd odrzucone Dokumenty budowy (1) Dziennik budowy Dziennik budowy jest wymaganym dokumentem prawnym obowizujcym Zamawiajcego i Wykonawc w okresie od przekazania Wykonawcy terenu budowy do koca okresu gwarancyjnego. Odpowiedzialno za prowadzenie dziennika budowy zgodnie z obowizujcymi przepisami [2] spoczywa na Wykonawcy. Zapisy w dzienniku budowy bd dokonywane na bieco i bd dotyczy przebiegu robót, stanu bezpieczestwa ludzi i mienia oraz technicznej i gospodarczej strony budowy. Kady zapis w dzienniku budowy bdzie opatrzony dat jego dokonania, podpisem osoby, która dokonała zapisu, z podaniem jej imienia i nazwiska oraz stanowiska słubowego. Zapisy bd czytelne, dokonane trwał technik, w porzdku chronologicznym, bezporednio jeden pod drugim, bez przerw. Załczone do dziennika budowy protokoły i inne dokumenty bd oznaczone kolejnym numerem załcznika i opatrzone dat i podpisem Wykonawcy i Inspektora nadzoru Do dziennika budowy naley wpisywa w szczególnoci: dat przekazania Wykonawcy terenu budowy, dat przekazania przez Zamawiajcego dokumentacji projektowej, dat uzgodnienia przez Inspektora nadzoru programu zapewnienia jakoci i harmonogramów robót, terminy rozpoczcia i zakoczenia poszczególnych elementów robót, przebieg robót, trudnoci i przeszkody w ich prowadzeniu, okresy i przyczyny przerw w robotach, uwagi i polecenia Inspektora nadzoru daty zarzdzenia wstrzymania robót, z podaniem powodu zgłoszenia i daty odbiorów robót zanikajcych i ulegajcych zakryciu, czciowych i ostatecznych odbiorów robót, wyjanienia, uwagi i propozycje Wykonawcy, stan pogody i temperatur powietrza w okresie wykonywania robót podlegajcych ograniczeniom lub wymaganiom szczególnym w zwizku z warunkami klimatycznymi, zgodno rzeczywistych warunków geotechnicznych z ich opisem w dokumentacji projektowej, dane dotyczce czynnoci geodezyjnych (pomiarowych) dokonywanych przed i w trakcie wykonywania robót, dane dotyczce sposobu wykonywania zabezpieczenia robót, dane dotyczce jakoci materiałów, pobierania próbek oraz wyniki przeprowadzonych bada z podaniem, kto je przeprowadzał, wyniki prób poszczególnych elementów budowli z podaniem, kto je przeprowadzał, inne istotne informacje o przebiegu robót. Propozycje, uwagi i wyjanienia Wykonawcy, wpisane do dziennika budowy bd przedłoone Inspektorowi nadzoru do ustosunkowania si. Decyzje Inspektora nadzotu wpisane do dziennika budowy Wykonawca podpisuje z zaznaczeniem ich przyjcia lub zajciem stanowiska. Wpis projektanta do dziennika budowy obliguje Inspektora nadzotu do ustosunkowania si. Projektant nie jest jednak stron umowy i nie ma uprawnie do wydawania polece Wykonawcy robót. (2 Dokumenty laboratoryjne Dzienniki laboratoryjne, deklaracje zgodnoci lub certyfikaty zgodnoci materiałów, orzeczenia o jakoci materiałów, recepty robocze i kontrolne wyniki bada Wykonawcy bd gromadzone w formie uzgodnionej w programie zapewnienia jakoci. Dokumenty te stanowi załczniki do odbioru robót. Winny by udostpnione na kade yczenie Inspektora nadzotu (3) Pozostałe dokumenty budowy Do dokumentów budowy zalicza si, oprócz wymienionych w punktach (1) - (3) nastpujce dokumenty: a) pozwolenie na realizacj zadania budowlanego, b) protokoły przekazania terenu budowy, c) umowy cywilno-prawne z osobami trzecimi i inne umowy cywilno-prawne, d) protokoły odbioru robót, e) protokoły z narad i ustale, f) korespondencj na budowie. 8

10 (5) Przechowywanie dokumentów budowy Dokumenty budowy bd przechowywane na terenie budowy w miejscu odpowiednio zabezpieczonym. Zaginicie któregokolwiek z dokumentów budowy spowoduje jego natychmiastowe odtworzenie w formie przewidzianej prawem. Wszelkie dokumenty budowy bd zawsze dostpne dla Inspektora nadzotu i przedstawiane do wgldu na yczenie Zamawiajcego. 7. Obmiar robót 7.1. Ogólne zasady obmiaru robót Obmiar robót bdzie okrela faktyczny zakres wykonywanych robót zgodnie z dokumentacj projektow i SST, w jednostkach ustalonych w kosztorysie. Obmiaru robót dokonuje Wykonawca po pisemnym powiadomieniu Inspektora nadzoru o zakresie obmierzanych robót i terminie obmiaru, co najmniej na 3 dni przed tym terminem. Wyniki obmiaru bd wpisane do ksiki obmiarów. Jakikolwiek błd lub przeoczenie (opuszczenie) w ilociach podanych w przedmiarze robót lub gdzie indziej w SST nie zwalnia Wykonawcy od obowizku ukoczenia wszystkich robót. Błdne dane zostan poprawione wg instrukcji Inspektora nadzoru na pimie. Obmiar gotowych robót bdzie przeprowadzony z czstoci wymagan do celu płatnoci na rzecz Wykonawcy lub w innym czasie okrelonym w umowie lub oczekiwanym przez Wykonawc i Inspektora nadzoru 7.2. Zasady okrelania iloci robót i materiałów Długoci i odległoci pomidzy wyszczególnionymi punktami skrajnymi bd obmierzone poziomo wzdłu linii osiowej. Jeli SST właciwe dla danych robót nie wymagaj tego inaczej, objtoci bd wyliczone w m 3 jako długo pomnoona przez redni przekrój. Iloci, które maj by obmierzone wagowo, bd waone w tonach lub kilogramach zgodnie z wymaganiami SST Urzdzenia i sprzt pomiarowy Wszystkie urzdzenia i sprzt pomiarowy, stosowany w czasie obmiaru robót bd zaakceptowane przez Inspektora nadzoru Urzdzenia i sprzt pomiarowy zostan dostarczone przez Wykonawc. Jeeli urzdzenia te lub sprzt wymagaj bada atestujcych to Wykonawca bdzie posiada wane wiadectwa legalizacji. Wszystkie urzdzenia pomiarowe bd przez Wykonawc utrzymywane w dobrym stanie, w całym okresie trwania robót Wagi i zasady waenia Wykonawca dostarczy i zainstaluje urzdzenia wagowe odpowiadajce odnonym wymaganiom SST Bdzie utrzymywa to wyposaenie zapewniajc w sposób cigły zachowanie dokładnoci wg norm zatwierdzonych przez Inspektora nadzoru Czas przeprowadzenia obmiaru Obmiary bd przeprowadzone przed czciowym lub ostatecznym odbiorem odcinków robót, a take w przypadku wystpowania dłuszej przerwy w robotach. Obmiar robót zanikajcych przeprowadza si w czasie ich wykonywania. Obmiar robót podlegajcych zakryciu przeprowadza si przed ich zakryciem. Roboty pomiarowe do obmiaru oraz nieodzowne obliczenia bd wykonane w sposób zrozumiały i jednoznaczny. Wymiary skomplikowanych powierzchni lub objtoci bd uzupełnione odpowiednimi szkicami umieszczonymi na karcie ksiki obmiarów. W razie braku miejsca szkice mog by dołczone w formie oddzielnego załcznika do ksiki obmiarów, którego wzór zostanie uzgodniony z Inspektorem nadzoru 8. ODBIÓR ROBÓT 8.1. Rodzaje odbiorów robót W zalenoci od ustale odpowiednich SST, roboty podlegaj nastpujcym etapom odbioru: a) odbiorowi robót zanikajcych i ulegajcych zakryciu, b) odbiorowi czciowemu, c) odbiorowi ostatecznemu, d) odbiorowi pogwarancyjnemu Odbiór robót zanikajcych i ulegajcych zakryciu Odbiór robót zanikajcych i ulegajcych zakryciu polega na finalnej ocenie iloci i jakoci wykonywanych robót, które w dalszym procesie realizacji ulegn zakryciu. Odbiór robót zanikajcych i ulegajcych zakryciu bdzie dokonany w czasie umoliwiajcym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postpu robót. Odbioru robót dokonuje Inspektora nadzoru Gotowo danej czci robót do odbioru zgłasza Wykonawca wpisem do dziennika budowy i jednoczesnym powiadomieniem Inspektora nadzoru. Odbiór bdzie przeprowadzony niezwłocznie, nie póniej jednak ni w cigu 3 dni od daty zgłoszenia wpisem do dziennika budowy i powiadomienia o tym fakcie Inspektora nadzoru Jako i ilo robót ulegajcych zakryciu ocenia Inspektora nadzoru na podstawie dokumentów zawierajcych komplet wyników bada laboratoryjnych i w oparciu o przeprowadzone pomiary, w konfrontacji z dokumentacj projektow, SST i uprzednimi ustaleniami Odbiór czciowy Odbiór czciowy polega na ocenie iloci i jakoci wykonanych czci robót. Odbioru czciowego robót dokonuje si wg zasad jak przy odbiorze ostatecznym robót. Odbioru robót dokonuje Inspektor nadzoru 8.4. Odbiór ostateczny robót Zasady odbioru ostatecznego robót Odbiór ostateczny polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich iloci, jakoci i wartoci. 9

11 Całkowite zakoczenie robót oraz gotowo do odbioru ostatecznego bdzie stwierdzona przez Wykonawc wpisem do dziennika budowy z bezzwłocznym powiadomieniem na pimie o tym fakcie Inspektora nadzoru i Zamawiajcego. Odbiór ostateczny robót nastpi w terminie ustalonym w dokumentach umowy, liczc od dnia potwierdzenia przez Inspektora nadzoru zakoczenia robót i przyjcia dokumentów, o których mowa w punkcie Odbioru ostatecznego robót dokona komisja wyznaczona przez Zamawiajcego w obecnoci Inspektora nadzoru i Wykonawcy. Komisja odbierajca roboty dokona ich oceny jakociowej na podstawie przedłoonych dokumentów, wyników bada i pomiarów, ocenie wizualnej oraz zgodnoci wykonania robót z dokumentacj projektow i SST. W toku odbioru ostatecznego robót komisja zapozna si z realizacj ustale przyjtych w trakcie odbiorów robót zanikajcych i ulegajcych zakryciu, zwłaszcza w zakresie wykonania robót uzupełniajcych i robót poprawkowych. W przypadkach niewykonania wyznaczonych robót poprawkowych lub robót uzupełniajcych w warstwie cieralnej lub robotach wykoczeniowych, komisja przerwie swoje czynnoci i ustali nowy termin odbioru ostatecznego. W przypadku stwierdzenia przez komisj, e jako wykonywanych robót w poszczególnych asortymentach nieznacznie odbiega od wymaganej dokumentacj projektow i SST z uwzgldnieniem tolerancji i nie ma wikszego wpływu na cechy eksploatacyjne obiektu i bezpieczestwo ruchu, komisja dokona potrce, oceniajc pomniejszon warto wykonywanych robót w stosunku do wymaga przyjtych w dokumentach umowy Dokumenty do odbioru ostatecznego Podstawowym dokumentem do dokonania odbioru ostatecznego robót jest protokół odbioru ostatecznego robót sporzdzony wg wzoru ustalonego przez Zamawiajcego. Do odbioru ostatecznego Wykonawca jest zobowizany przygotowa nastpujce dokumenty: 1. dokumentacj projektow podstawow z naniesionymi zmianami oraz dodatkow, jeli została sporzdzona w trakcie realizacji umowy, 2. szczegółowe specyfikacje techniczne (podstawowe z dokumentów umowy i ew. uzupełniajce lub zamienne), 3. dzienniki budowy (oryginały), 4. deklaracje zgodnoci lub certyfikaty zgodnoci wbudowanych materiałów zgodnie z SST i ew. PZJ, 5. rysunki (dokumentacje) na wykonanie robót towarzyszcych (np. na przełoenie linii telefonicznej, energetycznej, gazowej, owietlenia itp.) oraz protokoły odbioru i przekazania tych robót włacicielom urzdze, 6. geodezyjn inwentaryzacj powykonawcz robót i sieci uzbrojenia terenu, 7. kopi mapy zasadniczej powstałej w wyniku geodezyjnej inwentaryzacji powykonawczej. W przypadku, gdy wg komisji, roboty pod wzgldem przygotowania dokumentacyjnego nie bd gotowe do odbioru ostatecznego, komisja w porozumieniu z Wykonawc wyznaczy ponowny termin odbioru ostatecznego robót. Wszystkie zarzdzone przez komisj roboty poprawkowe lub uzupełniajce bd zestawione wg wzoru ustalonego przez Zamawiajcego. Termin wykonania robót poprawkowych i robót uzupełniajcych wyznaczy komisja Odbiór pogwarancyjny Odbiór pogwarancyjny polega na ocenie wykonanych robót zwizanych z usuniciem wad stwierdzonych przy odbiorze ostatecznym i zaistniałych w okresie gwarancyjnym. Odbiór pogwarancyjny bdzie dokonany na podstawie oceny wizualnej obiektu z uwzgldnieniem zasad opisanych w punkcie 8.4 Odbiór ostateczny robót. 9. PODSTAWA PŁATNOCI 9.1. Ustalenia ogólne Zasady dokonania płatnoci zostan okrelone w umowie o wykonanie robót Warunki umowy i wymagania ogólne D Koszt dostosowania si do wymaga warunków umowy i wymaga ogólnych zawartych w D obejmuje wszystkie warunki okrelone w ww. dokumentach, oraz wyszczególnione w kosztorysie Objazdy, przejazdy i organizacja ruchu Koszt wybudowania objazdów/przejazdów i organizacji ruchu obejmuje: (a) opracowanie oraz uzgodnienie z Iinspektorem nadzoru i odpowiednimi instytucjami projektu organizacji ruchu na czas trwania budowy, wraz z dostarczeniem kopii projektu Inspektorowi nadzoru i wprowadzaniem dalszych zmian i uzgodnie wynikajcych z postpu robót, (b) ustawienie tymczasowego oznakowania i owietlenia zgodnie z wymaganiami bezpieczestwa ruchu, (c) opłaty/dzierawy terenu, (d) przygotowanie terenu, (e) konstrukcj tymczasowej nawierzchni, ramp, chodników, krawników, barier, oznakowa i drenau, (f) tymczasow przebudow urzdze obcych. Koszt utrzymania objazdów/przejazdów i organizacji ruchu obejmuje: (a) oczyszczanie, przestawienie, przykrycie i usunicie tymczasowych oznakowa pionowych, poziomych, barier i wiateł, (b) utrzymanie płynnoci ruchu publicznego. Koszt likwidacji objazdów/przejazdów i organizacji ruchu obejmuje: (a) usunicie wbudowanych materiałów i oznakowania, (b) doprowadzenie terenu do stanu pierwotnego. 10. PRZEPISY ZWIZANE!!!"! ## $$$ %#!%&'()*+,"++-. */0 % 1%+--(!)*+,"+-. */2 3/$%# -()*+,-1. *$#$ %# +4(!)*+"55,." 10

12 D ODTWORZENIE TRASY I PUNKTÓW WYSOKOCIOWYCH 1. WSTP 1.1.Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) s wymagania dotyczce wykonania i odbioru robót zwizanych z odtworzeniem trasy drogowej i jej punktów wysokociowych zwizanych z przebudow nawierzchni dziedzica w Orodku dla Dzieci Niewidomych w Owiskach 1.2. Zakres stosowania SST Szczegółowa specyfikacja techniczna stanowi dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót w zwizku z przebudow nawierzchni dziedzica w Orodku dla Dzieci Niewidomych w Owiskach 1.3. Zakres robót objtych OST Ustalenia zawarte w niniejszej specyfikacji dotycz zasad prowadzenia robót zwizanych z wszystkimi czynnociami umoliwiajcymi i majcymi na celu odtworzenie w terenie przebiegu trasy drogowej oraz połoenia obiektów inynierskich. Odtworzenie trasy i punktów wysokociowych Odtworzenie trasy i punktów wysokociowych W zakres robót pomiarowych, zwizanych z odtworzeniem trasy i punktów wysokociowych wchodz: a) sprawdzenie wyznaczenia sytuacyjnego i wysokociowego punktów głównych osi trasy i punktów wysokociowych, b) uzupełnienie osi trasy dodatkowymi punktami (wyznaczenie osi), c) wyznaczenie dodatkowych punktów wysokociowych (reperów roboczych), d) wyznaczenie przekrojów poprzecznych, e) zastabilizowanie punktów w sposób trwały, ochrona ich przed zniszczeniem oraz oznakowanie w sposób ułatwiajcy odszukanie i ewentualne odtworzenie Wyznaczenie obiektów mostowych Wyznaczenie obiektów mostowych obejmuje sprawdzenie wyznaczenia osi obiektu i punktów wysokociowych, zastabilizowanie ich w sposób trwały, ochron ich przed zniszczeniem, oznakowanie w sposób ułatwiajcy odszukanie i ewentualne odtworzenie oraz wyznaczenie usytuowania obiektu (kontur, podpory, punkty) Okrelenia podstawowe Punkty główne trasy - punkty załamania osi trasy, punkty kierunkowe oraz pocztkowy i kocowy punkt trasy Pozostałe okrelenia podstawowe s zgodne z obowizujcymi, odpowiednimi polskimi normami i z definicjami podanymi w SSTD Wymagania ogólne pkt Ogólne wymagania dotyczce robót 2. MATERIAŁY Ogólne wymagania dotyczce robót podano w SSTD Wymagania ogólne pkt Ogólne wymagania dotyczce materiałów Ogólne wymagania dotyczce materiałów, ich pozyskiwania i składowania podano w SSTD-M Wymagania ogólne pkt Rodzaje materiałów Do utrwalenia punktów głównych trasy naley stosowa pale drewniane z gwodziem lub prtem stalowym, słupki betonowe albo rury metalowe o długoci około 0,50 metra. Pale drewniane umieszczone poza granic robót ziemnych, w ssiedztwie punktów załamania trasy, powinny mierednic od 0,15 do 0,20 m i długo od 1,5 do 1,7 m. Do stabilizacji pozostałych punktów naley stosowa paliki drewniane rednicy od 0,05 do 0,08 m i długoci około 0,30 m, a dla punktów utrwalanych w istniejcej nawierzchni bolce stalowe rednicy 5 mm i długoci od 0,04 do 0,05 m. wiadki powinny mie długo około 0,50 m i przekrój prostoktny. 3. SPRZT 3.1. Ogólne wymagania dotyczce sprztu Ogólne wymagania dotyczce sprztu podano w SSTD Wymagania ogólne pkt Sprzt pomiarowy Do odtworzenia sytuacyjnego trasy i punktów wysokociowych naley stosowa nastpujcy sprzt: teodolity lub tachimetry, niwelatory, dalmierze, tyczki, 11

13 łaty, tamy stalowe, szpilki. Sprzt stosowany do odtworzenia trasy drogowej i jej punktów wysokociowych powinien gwarantowa uzyskanie wymaganej dokładnoci pomiaru. 4. TRANSPORT 4.1. Ogólne wymagania dotyczce transportu Ogólne wymagania dotyczce transportu podano w SST D Wymagania ogólne pkt Transport sprztu i materiałów Sprzt i materiały do odtworzenia trasy mona przewozi dowolnymi rodkami transportu. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D Wymagania ogólne pkt Zasady wykonywania prac pomiarowych Prace pomiarowe powinny by wykonane zgodnie z obowizujcymi Instrukcjami GUGiK (od 1 do 7). Przed przystpieniem do robót Wykonawca powinien przej od Zamawiajcego dane zawierajce lokalizacj i współrzdne punktów głównych trasy oraz reperów. W oparciu o materiały dostarczone przez Zamawiajcego, Wykonawca powinien przeprowadzi obliczenia i pomiary geodezyjne niezbdne do szczegółowego wytyczenia robót. Prace pomiarowe powinny by wykonane przez osoby posiadajce odpowiednie kwalifikacje i uprawnienia. Wykonawca powinien sprawdzi czy rzdne terenu okrelone w dokumentacji projektowej s zgodne z rzeczywistymi rzdnymi terenu. Jeeli Wykonawca stwierdzi, e rzeczywiste rzdne terenu istotnie róni si od rzdnych okrelonych w dokumentacji projektowej, to powinien powiadomi o tym Inspektora nadzoru. Ukształtowanie terenu w takim rejonie nie powinno by zmieniane przed podjciem odpowiedniej decyzji przez Inspektora nadzoru. Wszystkie roboty, które bazuj na pomiarach Wykonawcy, nie mog by rozpoczte przed zaakceptowaniem wyników pomiarów przez Inspektora nadzoru. Punkty wierzchołkowe, punkty główne trasy i punkty porednie osi trasy musz by zaopatrzone w oznaczenia okrelajce w sposób wyrany i jednoznaczny charakterystyk i połoenie tych punktów. Forma i wzór tych oznacze powinny by zaakceptowane przez Inyniera. Wykonawca jest odpowiedzialny za ochron wszystkich punktów pomiarowych i ich oznacze w czasie trwania robót. Jeeli znaki pomiarowe przekazane przez Zamawiajcego zostan zniszczone przez Wykonawcwiadomie lub wskutek zaniedbania, a ich odtworzenie jest konieczne do dalszego prowadzenia robót, to zostan one odtworzone na koszt Wykonawcy. Wszystkie pozostałe prace pomiarowe konieczne dla prawidłowej realizacji robót nale do obowizków Wykonawcy Sprawdzenie wyznaczenia punktów głównych osi trasy i punktów wysokociowych Punkty wierzchołkowe trasy i inne punkty główne powinny by zastabilizowane w sposób trwały, przy uyciu pali drewnianych lub słupków betonowych, a take dowizane do punktów pomocniczych, połoonych poza granic robót ziemnych. Maksymalna odległo pomidzy punktami głównymi na odcinkach prostych nie moe przekracza 500 m. Zamawiajcy powinien załoy robocze punkty wysokociowe (repery robocze) wzdłu osi trasy drogowej, a take przy kadym obiekcie inynierskim. Maksymalna odległo midzy reperami roboczymi wzdłu trasy drogowej w terenie płaskim powinna wynosi 500 metrów, natomiast w terenie falistym i górskim powinna by odpowiednio zmniejszona, zalenie od jego konfiguracji. Repery robocze naley załoy poza granicami robót zwizanych z wykonaniem trasy drogowej i obiektów towarzyszcych. Jako repery robocze mona wykorzysta punkty stałe na stabilnych, istniejcych budowlach wzdłu trasy drogowej. O ile brak takich punktów, repery robocze naley załoy w postaci słupków betonowych lub grubych kształtowników stalowych, osadzonych w gruncie w sposób wykluczajcy osiadanie, zaakceptowany przez Inspektora nadzoru. Rzdne reperów roboczych naley okrela z tak dokładnoci, aby redni błd niwelacji po wyrównaniu był mniejszy od 4 mm/km, stosujc niwelacj podwójn w nawizaniu do reperów pastwowych. Repery robocze powinny by wyposaone w dodatkowe oznaczenia, zawierajce wyrane i jednoznaczne okrelenie nazwy reperu i jego rzdnej Odtworzenie osi trasy Tyczenie osi trasy naley wykona w oparciu o dokumentacj projektow oraz inne dane geodezyjne przekazane przez Zamawiajcego, przy wykorzystaniu sieci poligonizacji pastwowej albo innej osnowy geodezyjnej, okrelonej w dokumentacji projektowej. O trasy powinna by wyznaczona w punktach głównych i w punktach porednich w odległoci zalenej od charakterystyki terenu i ukształtowania trasy, lecz nie rzadziej ni co 50 metrów. Dopuszczalne odchylenie sytuacyjne wytyczonej osi trasy w stosunku do dokumentacji projektowej nie moe by wiksze ni 3 cm dla autostrad i dróg ekspresowych lub 5 cm dla pozostałych dróg. Rzdne niwelety punktów osi trasy naley wyznaczy z dokładnoci do 1 cm w stosunku do rzdnych niwelety okrelonych w dokumentacji projektowej. Do utrwalenia osi trasy w terenie naley uy materiałów wymienionych w pkt 2.2. Usunicie pali z osi trasy jest dopuszczalne tylko wówczas, gdy Wykonawca robót zastpi je odpowiednimi palami po obu stronach osi, umieszczonych poza granic robót. 12

14 5.5. Wyznaczenie przekrojów poprzecznych Wyznaczenie przekrojów poprzecznych obejmuje wyznaczenie krawdzi nasypów i wykopów na powierzchni terenu (okrelenie granicy robót), zgodnie z dokumentacj projektow oraz w miejscach wymagajcych uzupełnienia dla poprawnego przeprowadzenia robót i w miejscach zaakceptowanych przez Inspektora nadzoru. Do wyznaczania krawdzi nasypów i wykopów naley stosowa dobrze widoczne paliki lub wiechy. Wiechy naley stosowa w przypadku nasypów o wysokoci przekraczajcej 1 metr oraz wykopów głbszych ni 1 metr. Odległo midzy palikami lub wiechami naley dostosowa do ukształtowania terenu oraz geometrii trasy drogowej. Odległo ta co najmniej powinna odpowiada odstpowi kolejnych przekrojów poprzecznych. Profilowanie przekrojów poprzecznych musi umoliwia wykonanie nasypów i wykopów o kształcie zgodnym z dokumentacj projektow Wyznaczenie połoenia obiektów mostowych Dla kadego z obiektów mostowych naley wyznaczy jego połoenie w terenie poprzez: a) wytyczenie osi obiektu, b) wytyczenie punktów okrelajcych usytuowanie (kontur) obiektu, w szczególnoci przyczółków i filarów mostów i wiaduktów. W przypadku mostów i wiaduktów dokumentacja projektowa powinna zawiera opis odpowiedniej osnowy realizacyjnej do wytyczenia tych obiektów. Połoenie obiektu w planie naley okreli z dokładnoci okrelon w punkcie KONTROLA JAKOCI ROBÓT 6.1. Ogólne zasady kontroli jakoci robót Ogólne zasady kontroli jakoci robót podano w SST D Wymagania ogólne pkt Kontrola jakoci prac pomiarowych Kontrol jakoci prac pomiarowych zwizanych z odtworzeniem trasy i punktów wysokociowych naley prowadzi według ogólnych zasad okrelonych w instrukcjach i wytycznych GUGiK (1,2,3,4,5,6,7) zgodnie z wymaganiami podanymi w pkt ODBIÓR ROBÓT 7.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w SST D Wymagania ogólne pkt Sposób odbioru robót Odbiór robót zwizanych z odtworzeniem trasy w terenie nastpuje na podstawie szkiców i dzienników pomiarów geodezyjnych lub protokółu z kontroli geodezyjnej, które Wykonawca przedkłada Inspektorowi nadzoru 8. PODSTAWA PŁATNOCI 8.1. Ogólne ustalenia dotyczce podstawy płatnoci Zasady dokonania płatnoci okrela umowa na wykonanie robót 9. PRZEPISY ZWIZANE 1. Instrukcja techniczna 0-1. Ogólne zasady wykonywania prac geodezyjnych. 2. Instrukcja techniczna G-3. Geodezyjna obsługa inwestycji, Główny Urzd Geodezji i Kartografii, Warszawa Instrukcja techniczna G-1. Geodezyjna osnowa pozioma, GUGiK Instrukcja techniczna G-2. Wysokociowa osnowa geodezyjna, GUGiK Instrukcja techniczna G-4. Pomiary sytuacyjne i wysokociowe, GUGiK Wytyczne techniczne G-3.2. Pomiary realizacyjne, GUGiK Wytyczne techniczne G-3.1. Osnowy realizacyjne, GUGiK

15 D ROZBIÓRKA ELEMENTÓW DRÓG 1. WSTP 1.1.Przedmiot SST Przedmiotem niniejszej szcegółowej specyfikacji technicznej (SST) s wymagania dotyczce wykonania i odbioru robót zwizanych z rozbiórk elementów dróg zwizanych z przebudow nawierzchni dziedzica w Orodku dla Dzieci Niewidomych w Owiskach 1.2. Zakres stosowania SST Szczegółowa specyfikacja techniczna stanowi dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót w zwizku z przebudow nawierzchni dziedzica w Orodku dla Dzieci Niewidomych w Owiskach 1.3. Zakres robót objtych SST Ustalenia zawarte w niniejszej specyfikacji dotycz zasad prowadzenia robót zwizanych z rozbiórk: warstw nawierzchni, krawników, obrzey i oporników, cieków, chodników, studni, 1.4. Okrelenia podstawowe Stosowane okrelenia podstawowe s zgodne z obowizujcymi, odpowiednimi polskimi normami oraz z definicjami podanymi w SST D Wymagania ogólne pkt Ogólne wymagania dotyczce robót Ogólne wymagania dotyczce robót podano w SST D Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczce materiałów Ogólne wymagania dotyczce materiałów, ich pozyskiwania i składowania, podano w SST D Wymagania ogólne pkt SPRZT 3.1. Ogólne wymagania dotyczce sprztu Ogólne wymagania dotyczce sprztu podano w SST D Wymagania ogólne pkt Sprzt do rozbiórki Do wykonania robót zwizanych z rozbiórk elementów dróg, ogrodze i przepustów moe by wykorzystany sprzt podany poniej, lub inny zaakceptowany przez Inspektora nadzoru: spycharki, ładowarki, urawie samochodowe, samochody ciarowe, zrywarki, młoty pneumatyczne, piły mechaniczne, frezarki nawierzchni, koparki. 4. TRANSPORT 4.1. Ogólne wymagania dotyczce transportu Ogólne wymagania dotyczce transportu podano w SST D Wymagania ogólne pkt Transport materiałów z rozbiórki Materiał z rozbiórki mona przewozi dowolnym rodkiem transportu. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D Wymagania ogólne pkt 5. 14

16 5.2. Wykonanie robót rozbiórkowych Roboty rozbiórkowe elementów dróg, ogrodze i przepustów obejmuj usunicie z terenu budowy wszystkich elementów wymienionych w pkt 1.3, zgodnie z dokumentacj projektow, SST lub wskazanych przez Inspektora nadzoru Jeli dokumentacja projektowa nie zawiera dokumentacji inwentaryzacyjnej lub/i rozbiórkowej, Inspektor nadzoru moe poleci Wykonawcy sporzdzenie takiej dokumentacji, w której zostanie okrelony przewidziany odzysk materiałów. Roboty rozbiórkowe mona wykonywa mechanicznie lub rcznie w sposób okrelony w SST lub przez Inspektora. W przypadku usuwania warstw nawierzchni z zastosowaniem frezarek drogowych, naley spełni warunki okrelone w odpowiednich przepisach Wszystkie elementy moliwe do powtórnego wykorzystania powinny by usuwane bez powodowania zbdnych uszkodze. O ile uzyskane elementy nie staj si własnoci Wykonawcy, powinien on przewie je na miejsce okrelone w SST lub wskazane przez Inspektora nadzoru Elementy i materiały, które zgodnie z SST staj si własnoci Wykonawcy, powinny by usunite z terenu budowy. Doły (wykopy) powstałe po rozbiórce elementów dróg, ogrodze i przepustów znajdujce si w miejscach, gdzie zgodnie z dokumentacj projektow bd wykonane wykopy drogowe, powinny by tymczasowo zabezpieczone. W szczególnoci naley zapobiec gromadzeniu si w nich wody opadowej. Doły w miejscach, gdzie nie przewiduje si wykonania wykopów drogowych naley wypełni, warstwami, odpowiednim gruntem do poziomu otaczajcego terenu i zagci du uzyskania wskanika Is=1,0 6. KONTROLA JAKOCI ROBÓT 6.1. Ogólne zasady kontroli jakoci robót Ogólne zasady kontroli jakoci robót podano w SST D Wymagania ogólne pkt Kontrola jakoci robót rozbiórkowych Kontrola jakoci robót polega na wizualnej ocenie kompletnoci wykonanych robót rozbiórkowych oraz sprawdzeniu stopnia uszkodzenia elementów przewidzianych do powtórnego wykorzystania. Zagszczenie gruntu wypełniajcego ewentualne doły po usunitych elementach nawierzchni, ogrodze i przepustów powinno spełnia odpowiednie wymagania wskanik zagszczena Is=1 7. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w SSTD Wymagania ogólne pkt PODSTAWA PŁATNOCI 8.1. Ogólne ustalenia dotyczce podstawy płatnoci Zasady płatnoci okrela umowa na wykonanie zadania 9. PRZEPISY ZWIZANE Normy 1. PN-D Surowiec drzewny. Drewno tartaczne iglaste. 2. PN-D Tarcica iglasta ogólnego przeznaczenia 3. PN-D Tarcica liciasta ogólnego przeznaczenia 4. PN-H Rury stalowe bez szwu walcowane na gorco ogólnego stosowania 5. PN-H Rury stalowe bez szwu cignione i walcowane na zimno ogólnego przeznaczenia 6. PN-H Stal walcowana. Ktowniki równoramienne 7. PN-H Ktowniki nierównoramienne stalowe walcowane na gorco 8. BN-87/ Gwodzie budowlane. Gwodzie z trzpieniem gładkim, okrgłym i kwadratowym 9. BN-77/ Oznaczenie wskanika zagszczenia gruntu. 15

17 D WYKONANIE WARSTWY MROZOOCHRONNEJ I WZMACNIAJCEJ I ODSCZAJCEJ 1. WSTP 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej (ST) s wymagania dotyczce wykonania i odbioru robót zwizanych z wykonaniem warstw odsczajcych i wzmacniajacych w zwizku z przebudow nawierzchni dziedzica w Orodku dla Dzieci Niewidomych w Owiskach 1.2. Zakres stosowania SST Szczegółowa specyfikacja techniczna (SST) stosowana jest jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót w zwizku z przebudow nawierzchni dziedzica w Orodku dla Dzieci Niewidomych w Owiskach 1.3. Zakres robót objtych SST Ustalenia zawarte w niniejszej specyfikacji dotycz zasad prowadzenia robót zwizanych z wykonaniem warstw odsczajcych i odcinajcych, stanowicych cz podbudowy pomocniczej, w przypadku gdy podłoe stanowi grunt wysadzinowy lub wtpliwy, nieulepszony spoiwem lub lepiszczem i obejmuj: wykonanie warstwy mrozoochronnej z piasku pod chodnik gr.20 cm wykonanie warstwy wzmacniajcej i mrozoochronnej pod jezdnie gr. 20 cm 1.4. Okrelenia podstawowe Okrelenia podstawowe s zgodne z obowizujcymi, odpowiednimi polskimi normami i z okreleniami podanymi w ST Wymagania ogólne pkt Ogólne wymagania dotyczce robót Ogólne wymagania dotyczce robót podano w ST Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczce materiałów Ogólne wymagania dotyczce materiałów, ich pozyskiwania i składowania, podano w ST Wymagania ogólne pkt Rodzaje materiałów Materiałami stosowanymi przy wykonywaniu warstw mrozoochronnych s: 1. piaski, 2. wir i mieszanka, a odcinajcych - oprócz wyej wymienionych: 3. miał (kamienny) Wymagania dla kruszywa Kruszywa do wykonania warstw mrozoochronnych i odcinajcych powinny spełnia nastpujce warunki: a) szczelnoci, okrelony zalenoci: D d gdzie: D 15 - wymiar sita, przez które przechodzi 15% ziarn warstwy odcinajcej lub odsczajcej d 85 - wymiar sita, przez które przechodzi 85% ziarn gruntu podłoa. Dla materiałów stosowanych przy wykonywaniu warstw odsczajcych warunek szczelnoci musi by spełniony, gdy warstwa ta nie jest układana na warstwie odcinajcej. b) zagszczalnoci, okrelony zalenoci: U d 60 = 5 d 10 gdzie: U - wskanik rónoziarnistoci, d 60 - wymiar sita, przez które przechodzi 60% kruszywa tworzcego warstw odcinajc, d 10 - wymiar sita, przez które przechodzi 10% kruszywa tworzcego warstw odcinajc. Piasek stosowany do wykonywania warstw mrozoochronnych i odcinajcych powinien spełnia wymagania normy PN-B [5] dla gatunku 1 i 2. wir i mieszanka stosowane do wykonywania warstw odsczajcych i odcinajcych powinny spełnia wymagania normy PN-B [3], dla klasy I i II. Miał kamienny do warstw mrozoochrionnych, odsczajcych i odcinajcych powinien spełnia wymagania normy PN-B [4]. 16

18 2.4. Składowanie materiałów Składowanie kruszywa Jeeli kruszywo przeznaczone do wykonania warstwy mrozoochronnej,odsczajcej lub odcinajcej nie jest wbudowane bezporednio po dostarczeniu na budow i zachodzi potrzeba jego okresowego składowania, to Wykonawca robót powinien zabezpieczy kruszywo przed zanieczyszczeniem i zmieszaniem z innymi materiałami kamiennymi. Podłoe w miejscu składowania powinno by równe, utwardzone i dobrze odwodnione. 3. SPRZT 3.1. Ogólne wymagania dotyczce sprztu Ogólne wymagania dotyczce sprztu podano w ST Wymagania ogólne pkt Sprzt do wykonania robót Wykonawca przystpujcy do wykonania warstwy mrozoochronnej,odcinajcej lub odsczajcej powinien wykaza si moliwoci korzystania z nastpujcego sprztu: -równiarek, -walców statycznych, -płyt wibracyjnych lub ubijaków mechanicznych. 4. TRANSPORT 4.1. Ogólne wymagania dotyczce transportu Ogólne wymagania dotyczce transportu podano w ST Wymagania ogólne pkt Transport kruszywa Kruszywa mona przewozi dowolnymi rodkami transportu w warunkach zabezpieczajcych je przed zanieczyszczeniem, zmieszaniem z innymi materiałami, nadmiernym wysuszeniem i zawilgoceniem. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST Wymagania ogólne pkt Przygotowanie podłoa Podłoe gruntowe powinno spełnia wymagania okrelone w ST Wymagania ogólne Warstwy odcinajca i odsczajca powinny by wytyczone w sposób umoliwiajcy wykonanie ich zgodnie z dokumentacj projektow, z tolerancjami okrelonymi w niniejszych specyfikacjach. Paliki lub szpilki powinny by ustawione w osi drogi i w rzdach równoległych do osi drogi, lub w inny sposób zaakceptowany przez Inspektora nadzoru. Rozmieszczenie palików lub szpilek powinno umoliwia nacignicie sznurków lub linek do wytyczenia robót w odstpach nie wikszych ni co 10 m Wbudowanie i zagszczanie kruszywa Kruszywo powinno by rozkładane w warstwie o jednakowej gruboci, przy uyciu równiarki, z zachowaniem wymaganych spadków i rzdnych wysokociowych. Grubo rozłoonej warstwy lunego kruszywa powinna by taka, aby po jej zagszczeniu osignito grubo projektowan. Jeeli dokumentacja projektowa lub SST przewiduje wykonanie warstwy odsczajcej lub odcinajcej o gruboci powyej 20 cm, to wbudowanie kruszywa naley wykona dwuwarstwowo. Rozpoczcie układaniakadej nastpnej warstwy moe nastpi po odbiorze przez Inspektora nadzoru warstwy poprzedniej W miejscach, w których widoczna jest segregacja kruszywa naley przed zagszczeniem wymieni kruszywo na materiał o odpowiednich właciwociach. Natychmiast po kocowym wyprofilowaniu warstwy odsczajcej lub odcinajcej naley przystpi do jej zagszczania.zagszczanie warstw o przekroju daszkowym naley rozpoczyna od krawdzi i stopniowo przesuwa pasami podłunymi czciowo nakładajcymi si, w kierunku jej osi. Zagszczanie nawierzchni o jednostronnym spadku naley rozpoczyna od dolnej krawdzi i przesuwa pasami podłunymi czciowo nakładajcymi si, w kierunku jej górnej krawdzi. Nierównoci lub zagłbienia powstałe w czasie zagszczania powinny by wyrównywane na bieco przez spulchnienie warstwy kruszywa i dodanie lub usunicie materiału, a do otrzymania równej powierzchni.w miejscach niedostpnych dla walców warstwa odcinajca i odsczajca powinna by zagszczana płytami wibracyjnymi lub ubijakami mechanicznymi. Zagszczanie naley kontynuowa do osignicia wskanika zagszczenia nie mniejszego od 1,0 według normalnej próby Proctora, przeprowadzonej według PN-B [1]. Wskanik zagszczenia naley okrela zgodnie z BN-77/ [8]. W przypadku, gdy gruboziarnisty materiał wbudowany w warstw odsczajc lub odcinajc, uniemoliwia przeprowadzenie badania zagszczenia według normalnej próby Proctora, kontrol zagszczenia naley oprze na metodzie obcie płytowych. Naley okreli pierwotny i wtórny moduł odkształcenia warstwy według BN-64/ [6]. Stosunek wtórnego i pierwotnego modułu odkształcenia nie powinien przekracza 2,2. Wilgotno kruszywa podczas zagszczania powinna by równa wilgotnoci optymalnej z tolerancj od -20% do +10% jej wartoci. W przypadku, gdy wilgotno kruszywa jest wysza od wilgotnoci optymalnej, kruszywo naley osuszy przez mieszanie i napowietrzanie. W przypadku, gdy wilgotno kruszywa jest nisza od wilgotnoci optymalnej, kruszywo naley zwily okrelon iloci wody i równomiernie wymiesza Utrzymanie warstwy odsczajcej i odcinajcej i mrozochronnej Warstwa odsczajca i wzmacniajce po wykonaniu, a przed ułoeniem nastpnej warstwy powinny by utrzymywane w dobrym stanie. Nie dopuszcza si ruchu budowlanego po wykonanej warstwie odcinajcej lub wzmcniajcej z geowłóknin. W przypadku warstwy z kruszywa dopuszcza si ruch pojazdów koniecznych dla wykonania wyej lecej warstwy nawierzchni. 17

19 6. KONTROLA JAKOCI ROBÓT 6.1. Ogólne zasady kontroli jakoci robót Ogólne zasady kontroli jakoci robót podano w SST D Wymagania ogólne pkt Badania przed przystpieniem do robót Przed przystpieniem do robót Wykonawca powinien wykona badania kruszyw przeznaczonych do wykonania robót i przedstawi wyniki tych bada Inspektorowi nadzoru. Badania te powinny obejmowa wszystkie właciwoci kruszywa okrelone w p Badania w czasie robót Czstotliwo oraz zakres bada i pomiarów tablica 1. Czstotliwo oraz zakres bada i pomiarów dotyczcych cech geometrycznych i zagszczenia warstwy odsczajcej i odcinajcej podaje Tablica 1. Czstotliwo oraz zakres bada i pomiarów warstwy odsczajcej i odcinajcej Lp. Wyszczególnienie bada i pomiarów 1 Szeroko warstwy 10 razy na 1 km Minimalna czstotliwo bada pomiarów 2 Równo podłuna co 20 m na kadym pasie ruchu 3 Równo poprzeczna 10 razy na 1 km 4 Spadki poprzeczne *) 10 razy na 1 km 5 Rzdne wysokociowe co 100 m 6 Ukształtowanie osi w planie *) co 100 m i 7 Grubo warstwy Podczas budowy: w 3 punktach na kadej działce roboczej, lecz nie rzadziej ni raz na 400 m 2 Przed odbiorem: w 3 punktach, lecz nie rzadziej ni raz na 2000 m 2 8 Zagszczenie, wilgotno kruszywa w 2 punktach na dziennej działce roboczej, lecz nie rzadziej ni raz na 600 m 2 *) Dodatkowe pomiary spadków poprzecznych i ukształtowania osi w planie naley wykona w punktach głównych łuków poziomych Szeroko warstwy Szeroko warstwy nie moe si róni od szerokoci projektowanej o wicej ni +10 cm, -5 cm Równo warstwy Nierównoci podłune warstwy odcinajcej i odsczajcej naley mierzy 4 metrow łat, zgodnie z norm BN-68/ [7]. Nierównoci poprzeczne warstwy odcinajcej i odsczajcej naley mierzy 4 metrow łat. Nierównoci nie mog przekracza 20 mm Spadki poprzeczne 0,5%. Spadki poprzeczne warstwy odcinajcej i odsczajcej na prostych i łukach powinny by zgodne z dokumentacj projektow z tolerancj Rzdne wysokociowe Rónice pomidzy rzdnymi wysokociowymi warstwy i rzdnymi projektowanymi nie powinny przekracza +1 cm i -2 cm Ukształtowanie osi w planie O w planie nie moe by przesunita w stosunku do osi projektowanej o wicej ni 5 cm Grubo warstwy Grubo warstwy powinna by zgodna z okrelon w dokumentacji projektowej z tolerancj +1 cm, -2 cm. Jeeli warstwa, ze wzgldów technologicznych, została wykonana w dwóch warstwach, naley mierzy łczn grubo tych warstw. Na wszystkich powierzchniach wadliwych pod wzgldem gruboci Wykonawca wykona napraw warstwy przez spulchnienie warstwy na głboko co najmniej 10 cm, uzupełnienie nowym materiałem o odpowiednich właciwociach, wyrównanie i ponowne zagszczenie. Roboty te Wykonawca wykona na własny koszt. Po wykonaniu tych robót nastpi ponowny pomiar i ocena gruboci warstwy, według wyej podanych zasad na koszt Wykonawcy Zagszczenie warstwy Wskanik zagszczenia warstwy odcinajcej,odsczajcej i mrozoochronnej okrelony wg BN-77/ [8] nie powinien by mniejszy od 1. Jeeli jako kryterium dobrego zagszczenia warstwy stosuje si porównanie wartoci modułów odkształcenia, to warto stosunku wtórnego do pierwotnego modułu odkształcenia, okrelonych zgodnie z norm BN-64/ [6], nie powinna by wiksza od 2,2. 18
