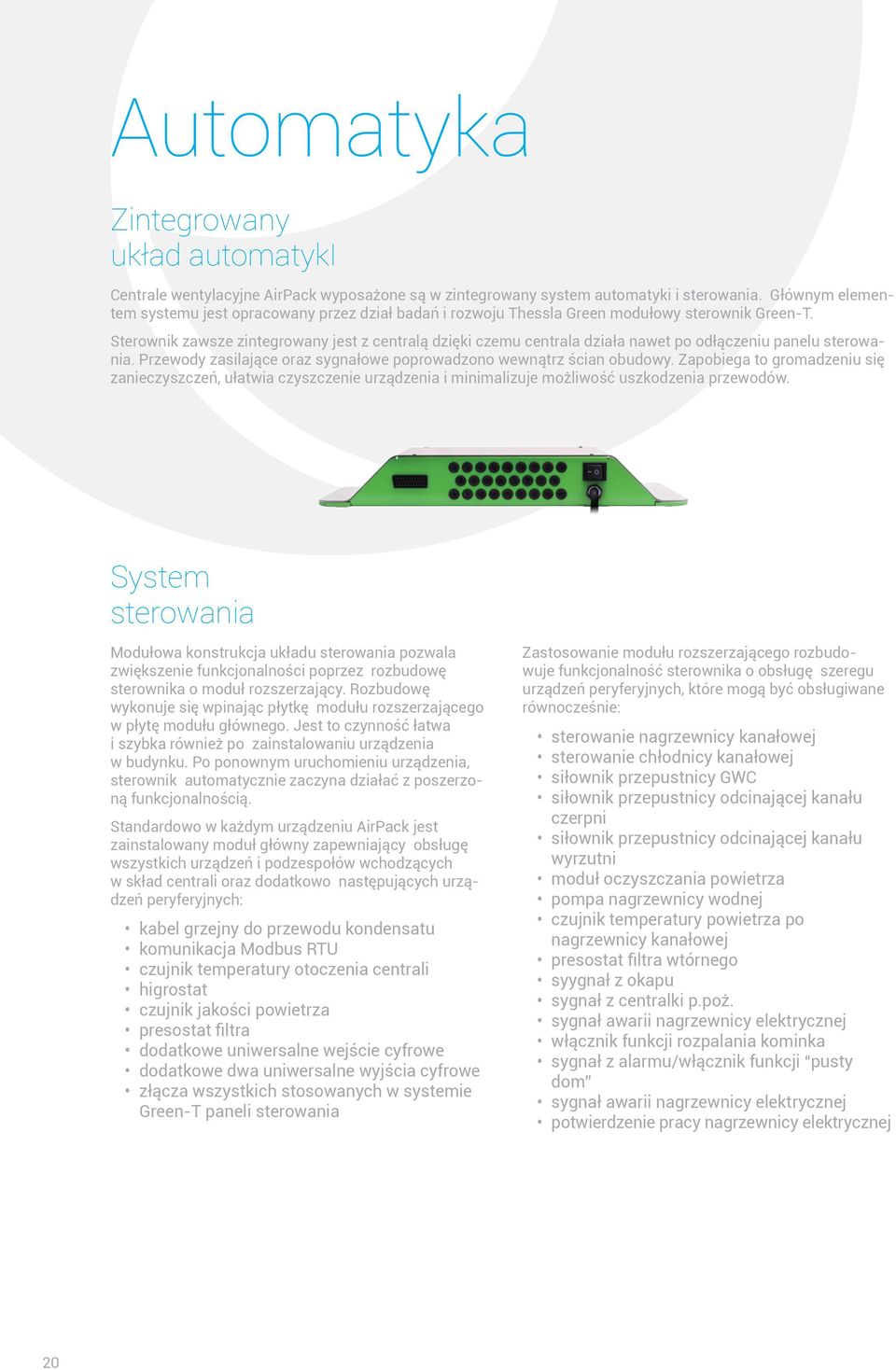

1 Automatyka Zintegrowany układ automatyki Centrale wentylacyjne AirPack wyposażone są w zintegrowany system automatyki i sterowania. Głównym elementem systemu jest opracowany przez dział badań i rozwoju Thessla Green modułowy sterownik Green-T. Sterownik zawsze zintegrowany jest z centralą dzięki czemu centrala działa nawet po odłączeniu panelu sterowania. Przewody zasilające oraz sygnałowe poprowadzono wewnątrz ścian obudowy. Zapobiega to gromadzeniu się zanieczyszczeń, ułatwia czyszczenie urządzenia i minimalizuje możliwość uszkodzenia przewodów. System sterowania Modułowa konstrukcja układu sterowania pozwala zwiększenie funkcjonalności poprzez rozbudowę sterownika o moduł rozszerzający. Rozbudowę wykonuje się wpinając płytkę modułu rozszerzającego w płytę modułu głównego. Jest to czynność łatwa i szybka również po zainstalowaniu urządzenia w budynku. Po ponownym uruchomieniu urządzenia, sterownik automatycznie zaczyna działać z poszerzoną funkcjonalnością. Standardowo w każdym urządzeniu AirPack jest zainstalowany moduł główny zapewniający obsługę wszystkich urządzeń i podzespołów wchodzących w skład centrali oraz dodatkowo następujących urządzeń peryferyjnych: kabel grzejny do przewodu kondensatu komunikacja Modbus RTU czujnik temperatury otoczenia centrali higrostat czujnik jakości powietrza presostat filtra dodatkowe uniwersalne wejście cyfrowe dodatkowe dwa uniwersalne wyjścia cyfrowe złącza wszystkich stosowanych w systemie Green-T paneli sterowania Zastosowanie modułu rozszerzającego rozbudowuje funkcjonalność sterownika o obsługę szeregu urządzeń peryferyjnych, które mogą być obsługiwane równocześnie: sterowanie nagrzewnicy kanałowej sterowanie chłodnicy kanałowej siłownik przepustnicy GWC siłownik przepustnicy odcinającej kanału czerpni siłownik przepustnicy odcinającej kanału wyrzutni moduł oczyszczania powietrza pompa nagrzewnicy wodnej czujnik temperatury powietrza po nagrzewnicy kanałowej presostat filtra wtórnego syygnał z okapu sygnał z centralki p.poż. sygnał awarii nagrzewnicy elektrycznej włącznik funkcji rozpalania kominka sygnał z alarmu/włącznik funkcji pusty dom sygnał awarii nagrzewnicy elektrycznej potwierdzenie pracy nagrzewnicy elektrycznej 20

2 Schemat temp. pow. zew. przed przepustnicą GWC TZ3 siłownik przepustnicy na kanale powietrza zewnętrznego A4 siłownik przepustnicy wymiennika GWC A2 presostat filtra powietrza zewnętrznego TE2 DP1 TE1 F NE zabezpieczenie termiczne nagrzewnicy elekt. w centrali montowane na przewodzie zasilającym nagrzewnicę zabezpieczenie termiczne nagrzewnicy elektrycznej w centrali A1 siłownik przepustnicy bypassu TZ2 temp. pow. zew. napływająca na wymiennik temperatura otoczenia centrali TO silnik wentylatora wywiewnego M2 PG przewód grzejny rurki kondensatu A3 siłownik przepustnicy na kanale powietrza wyrzucanego A5 temperatura powietrza zewnętrznego w kanale czerpnym siłownik przepustnicy okapu TZ1 filtr nagrzewnica elektryczna temperatura powietrza usuwanego z pomieszczenia chłodnica TP M1 TN1 TN2 F DP2 WR wymiennik rekuperacyjny silnik wentylatora nawiewnego JP H2O P K PD OO OK PPOŻ U2 TE3 NE DP3 SUP presostat fi ltra powietrza usuwanego z pomieszczenia PANEL POMIESZCZENIE panel operatorski do obsługi centrali sygnał sterujący wentylatorem nawiewnym temperatura powietrza nawiewanego w króćcu U1 sygnał sterujący wentylatorem wywiewnym A6 N nagrzewnica wodna M3 pompa A7 siłownik zaworu nagrzewnicy wodnej kanałowej zabezpieczenie termiczne nagrzewnicy elektrycznej kanałowej temp. pow. naw. za wymiennikiem kanałowym C siłownik zaworu chłodnicy kanałowej F presostat filtra powietrza nawiewanego do pomieszczenia sekcja uzdatniania powietrza sygnał z czujnika jakości powietrza sygnał z czujnika wilgotności sygnał z włącznika dla trybu PRZEWIETRZANIE sygnał z czujnika P. POŻ. sygnał włącznika trybu OKAP sygnał włącznika dla trybu OTWARTE OKNA sygnał włącznika dla trybu PUSTY DOM sygnał włącznika zewnętrznego trybu KOMINEK 21

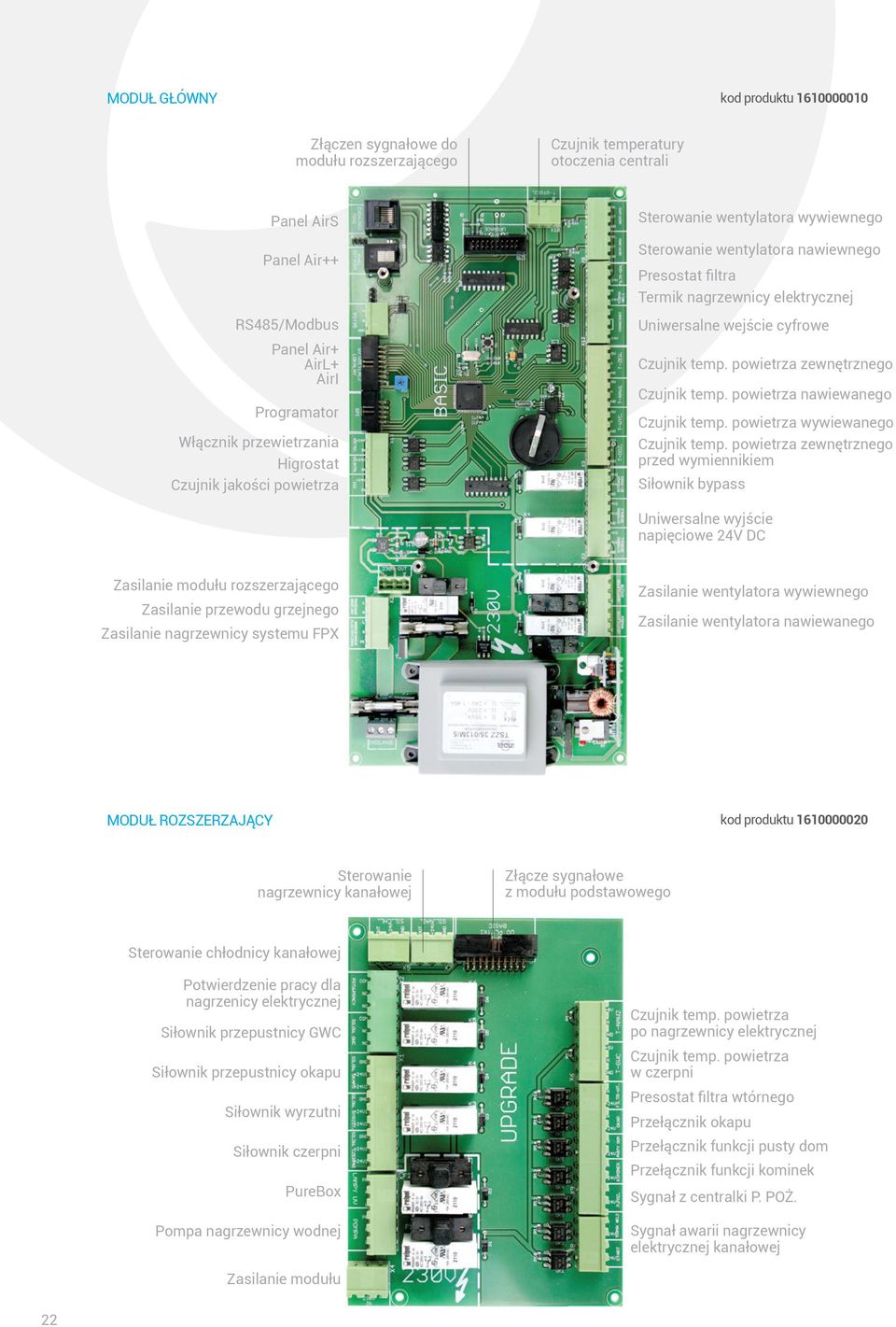

3 MODUŁ GŁÓWNY kod produktu Złączen sygnałowe do modułu rozszerzającego Czujnik temperatury otoczenia centrali Panel AirS Panel Air++ RS485/Modbus Panel Air+ AirL+ AirI Programator Włącznik przewietrzania Higrostat Czujnik jakości powietrza Sterowanie wentylatora wywiewnego Sterowanie wentylatora nawiewnego Presostat filtra Termik nagrzewnicy elektrycznej Uniwersalne wejście cyfrowe Czujnik temp. powietrza zewnętrznego Czujnik temp. powietrza nawiewanego Czujnik temp. powietrza wywiewanego Czujnik temp. powietrza zewnętrznego przed wymiennikiem Siłownik bypass Uniwersalne wyjście napięciowe 24V DC Zasilanie modułu rozszerzającego Zasilanie przewodu grzejnego Zasilanie nagrzewnicy systemu FPX Zasilanie wentylatora wywiewnego Zasilanie wentylatora nawiewanego MODUŁ ROZSZERZAJĄCY kod produktu Sterowanie nagrzewnicy kanałowej Złącze sygnałowe z modułu podstawowego Sterowanie chłodnicy kanałowej Potwierdzenie pracy dla nagrzenicy elektrycznej Siłownik przepustnicy GWC Siłownik przepustnicy okapu Siłownik wyrzutni Siłownik czerpni PureBox Pompa nagrzewnicy wodnej Czujnik temp. powietrza po nagrzewnicy elektrycznej Czujnik temp. powietrza w czerpni Presostat filtra wtórnego Przełącznik okapu Przełącznik funkcji pusty dom Przełącznik funkcji kominek Sygnał z centralki P. POŻ. Sygnał awarii nagrzewnicy elektrycznej kanałowej Zasilanie modułu 22

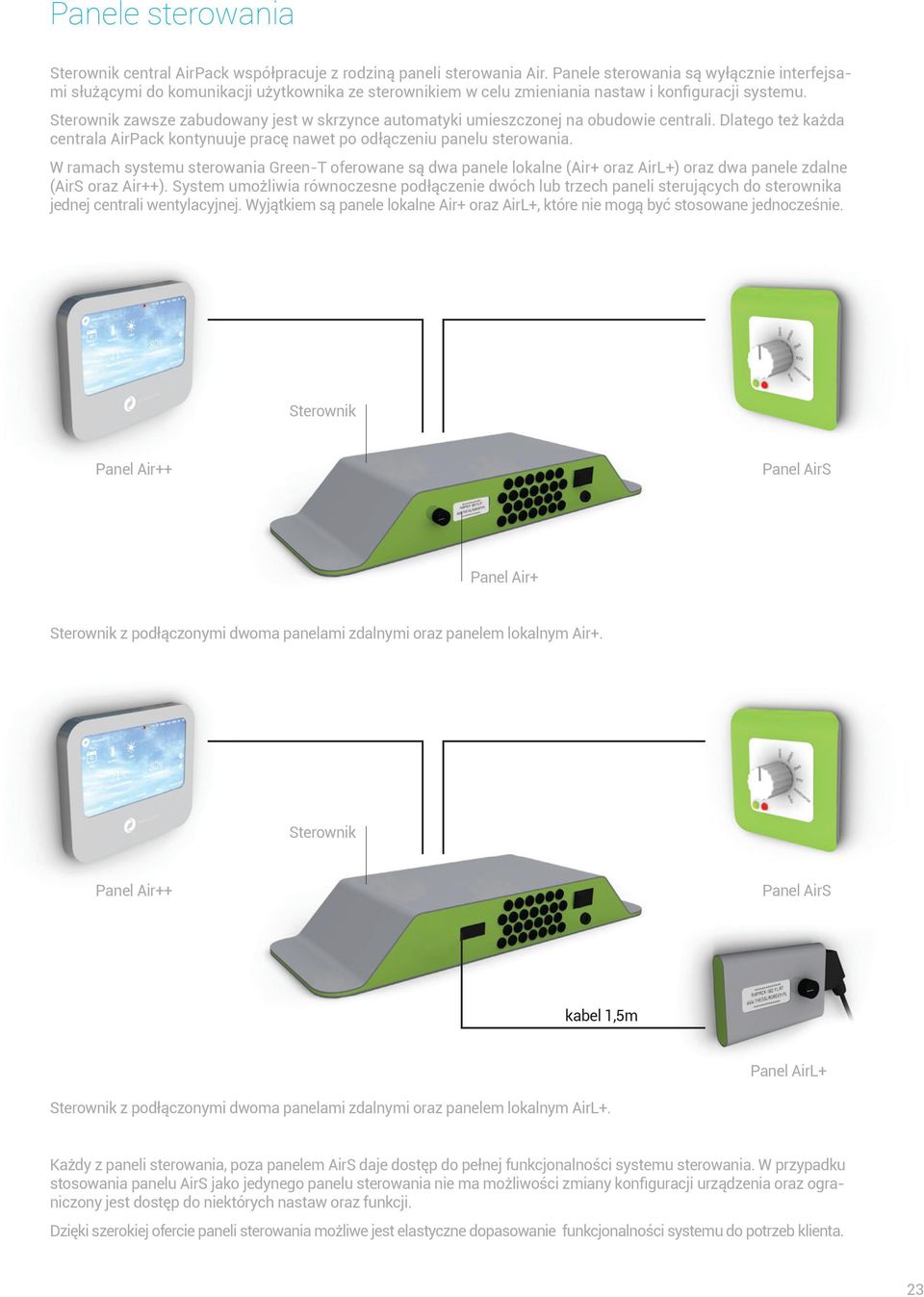

4 Panele sterowania Sterownik central AirPack współpracuje z rodziną paneli sterowania Air. Panele sterowania są wyłącznie interfejsami służącymi do komunikacji użytkownika ze sterownikiem w celu zmieniania nastaw i konfiguracji systemu. Sterownik zawsze zabudowany jest w skrzynce automatyki umieszczonej na obudowie centrali. Dlatego też każda centrala AirPack kontynuuje pracę nawet po odłączeniu panelu sterowania. W ramach systemu sterowania Green-T oferowane są dwa panele lokalne (Air+ oraz AirL+) oraz dwa panele zdalne (AirS oraz Air++). System umożliwia równoczesne podłączenie dwóch lub trzech paneli sterujących do sterownika jednej centrali wentylacyjnej. Wyjątkiem są panele lokalne Air+ oraz AirL+, które nie mogą być stosowane jednocześnie. Sterownik Panel Air++ Panel AirS Panel Air+ Sterownik z podłączonymi dwoma panelami zdalnymi oraz panelem lokalnym Air+. Sterownik Panel Air++ Panel AirS kabel 1,5m Panel AirL+ Sterownik z podłączonymi dwoma panelami zdalnymi oraz panelem lokalnym AirL+. Każdy z paneli sterowania, poza panelem AirS daje dostęp do pełnej funkcjonalności systemu sterowania. W przypadku stosowania panelu AirS jako jedynego panelu sterowania nie ma możliwości zmiany konfiguracji urządzenia oraz ograniczony jest dostęp do niektórych nastaw oraz funkcji. Dzięki szerokiej ofercie paneli sterowania możliwe jest elastyczne dopasowanie funkcjonalności systemu do potrzeb klienta. 23

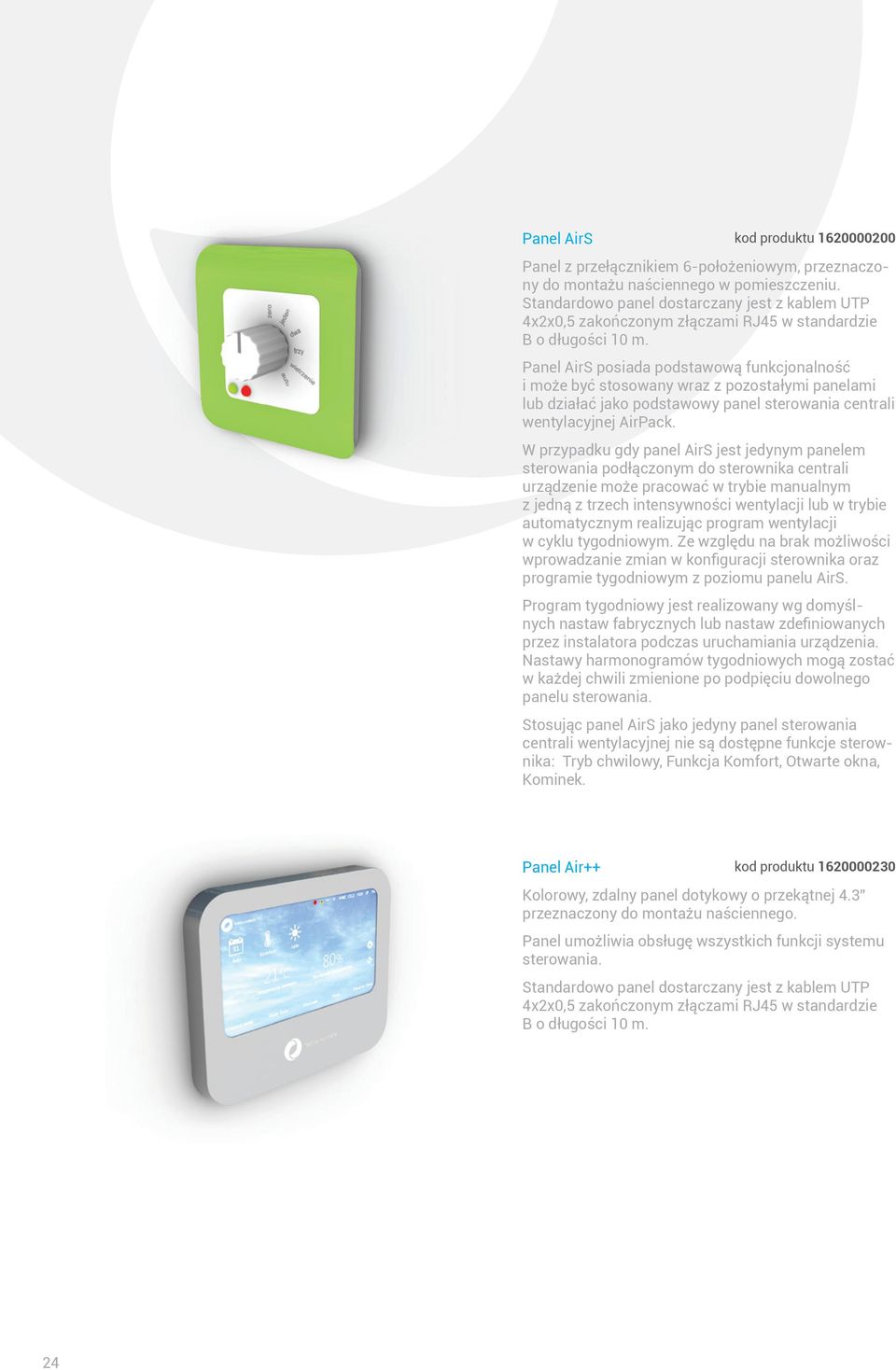

5 Panel AirS kod produktu Panel z przełącznikiem 6-położeniowym, przeznaczony do montażu naściennego w pomieszczeniu. Standardowo panel dostarczany jest z kablem UTP 4x2x0,5 zakończonym złączami RJ45 w standardzie B o długości 10 m. Panel AirS posiada podstawową funkcjonalność i może być stosowany wraz z pozostałymi panelami lub działać jako podstawowy panel sterowania centrali wentylacyjnej AirPack. W przypadku gdy panel AirS jest jedynym panelem sterowania podłączonym do sterownika centrali urządzenie może pracować w trybie manualnym z jedną z trzech intensywności wentylacji lub w trybie automatycznym realizując program wentylacji w cyklu tygodniowym. Ze względu na brak możliwości wprowadzanie zmian w konfiguracji sterownika oraz programie tygodniowym z poziomu panelu AirS. Program tygodniowy jest realizowany wg domyślnych nastaw fabrycznych lub nastaw zdefiniowanych przez instalatora podczas uruchamiania urządzenia. Nastawy harmonogramów tygodniowych mogą zostać w każdej chwili zmienione po podpięciu dowolnego panelu sterowania. Stosując panel AirS jako jedyny panel sterowania centrali wentylacyjnej nie są dostępne funkcje sterownika: Tryb chwilowy, Funkcja Komfort, Otwarte okna, Kominek. Panel Air++ kod produktu Kolorowy, zdalny panel dotykowy o przekątnej 4.3 przeznaczony do montażu naściennego. Panel umożliwia obsługę wszystkich funkcji systemu sterowania. Standardowo panel dostarczany jest z kablem UTP 4x2x0,5 zakończonym złączami RJ45 w standardzie B o długości 10 m. 24

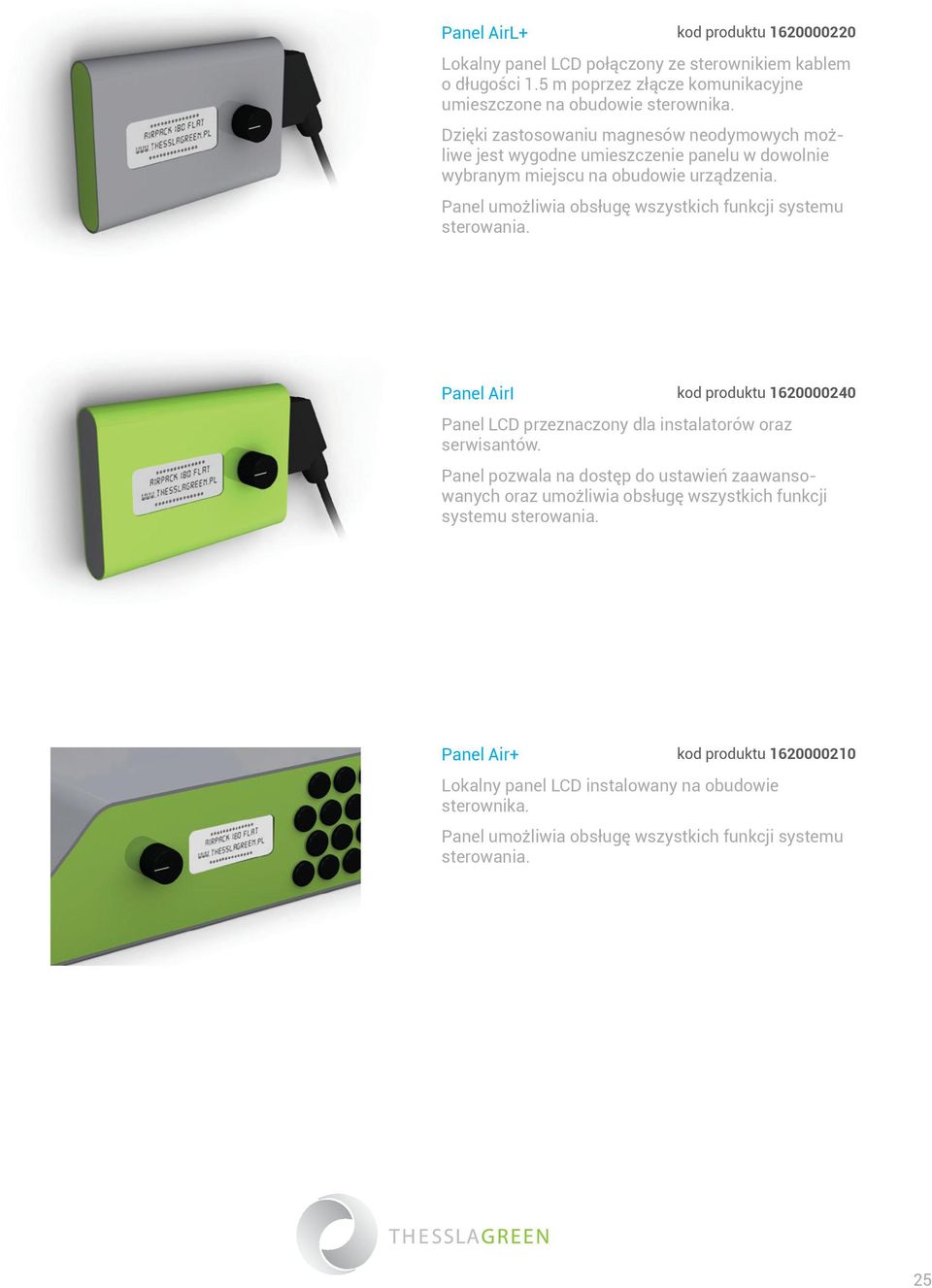

6 Panel AirL+ kod produktu Lokalny panel LCD połączony ze sterownikiem kablem o długości 1.5 m poprzez złącze komunikacyjne umieszczone na obudowie sterownika. Dzięki zastosowaniu magnesów neodymowych możliwe jest wygodne umieszczenie panelu w dowolnie wybranym miejscu na obudowie urządzenia. Panel umożliwia obsługę wszystkich funkcji systemu sterowania. Panel AirI kod produktu Panel LCD przeznaczony dla instalatorów oraz serwisantów. Panel pozwala na dostęp do ustawień zaawansowanych oraz umożliwia obsługę wszystkich funkcji systemu sterowania. Panel Air+ kod produktu Lokalny panel LCD instalowany na obudowie sterownika. Panel umożliwia obsługę wszystkich funkcji systemu sterowania. 25

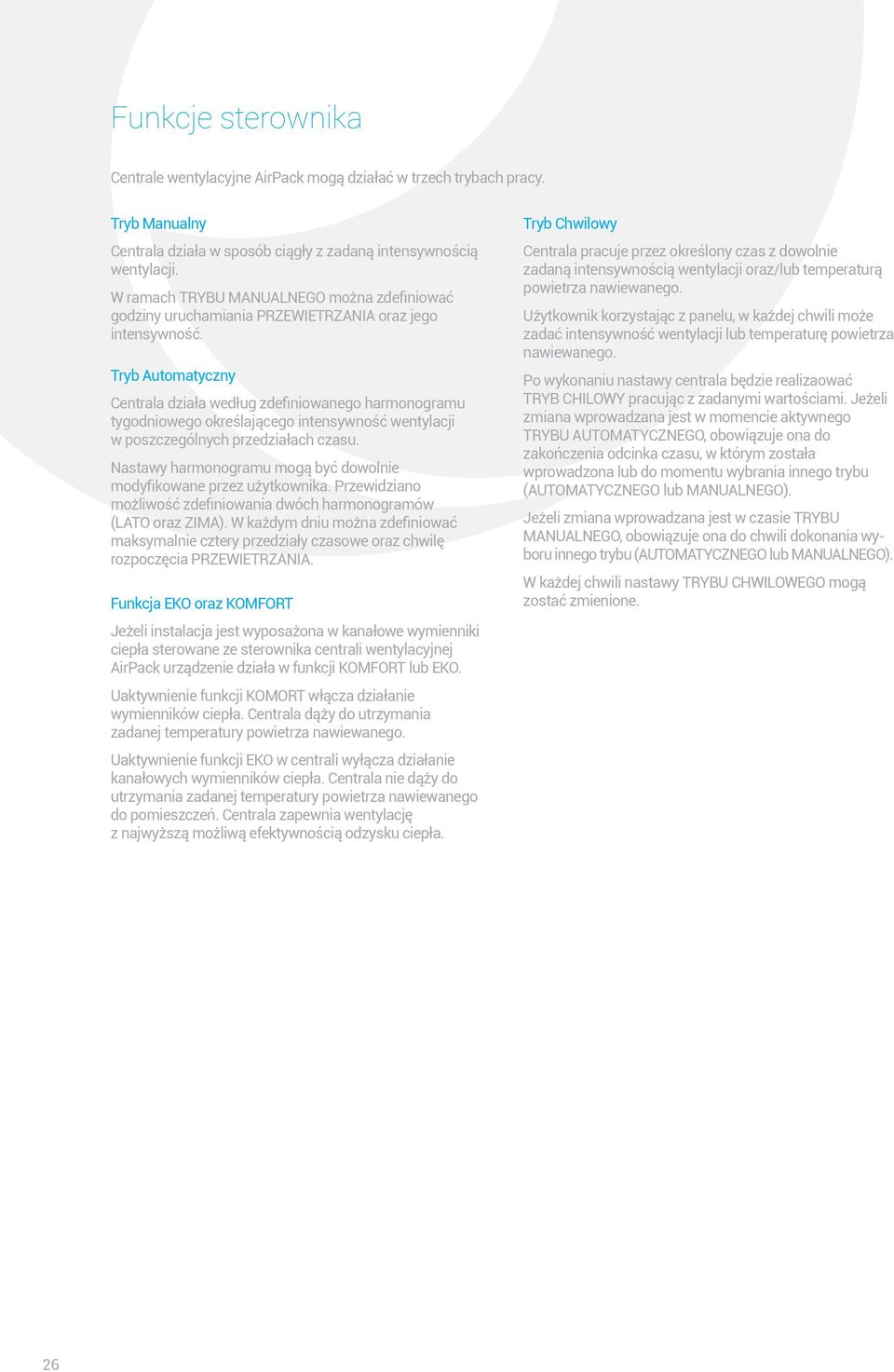

7 Funkcje sterownika Centrale wentylacyjne AirPack mogą działać w trzech trybach pracy. Tryb Manualny Centrala działa w sposób ciągły z zadaną intensywnością wentylacji. W ramach TRYBU MANUALNEGO można zdefiniować godziny uruchamiania PRZEWIETRZANIA oraz jego intensywność. Tryb Automatyczny Centrala działa według zdefiniowanego harmonogramu tygodniowego określającego intensywność wentylacji w poszczególnych przedziałach czasu. Nastawy harmonogramu mogą być dowolnie modyfikowane przez użytkownika. Przewidziano możliwość zdefiniowania dwóch harmonogramów (LATO oraz ZIMA). W każdym dniu można zdefiniować maksymalnie cztery przedziały czasowe oraz chwilę rozpoczęcia PRZEWIETRZANIA. Funkcja EKO oraz KOMFORT Jeżeli instalacja jest wyposażona w kanałowe wymienniki ciepła sterowane ze sterownika centrali wentylacyjnej AirPack urządzenie działa w funkcji KOMFORT lub EKO. Uaktywnienie funkcji KOMORT włącza działanie wymienników ciepła. Centrala dąży do utrzymania zadanej temperatury powietrza nawiewanego. Uaktywnienie funkcji EKO w centrali wyłącza działanie kanałowych wymienników ciepła. Centrala nie dąży do utrzymania zadanej temperatury powietrza nawiewanego do pomieszczeń. Centrala zapewnia wentylację z najwyższą możliwą efektywnością odzysku ciepła. Tryb Chwilowy Centrala pracuje przez określony czas z dowolnie zadaną intensywnością wentylacji oraz/lub temperaturą powietrza nawiewanego. Użytkownik korzystając z panelu, w każdej chwili może zadać intensywność wentylacji lub temperaturę powietrza nawiewanego. Po wykonaniu nastawy centrala będzie realizaować TRYB CHILOWY pracując z zadanymi wartościami. Jeżeli zmiana wprowadzana jest w momencie aktywnego TRYBU AUTOMATYCZNEGO, obowiązuje ona do zakończenia odcinka czasu, w którym została wprowadzona lub do momentu wybrania innego trybu (AUTOMATYCZNEGO lub MANUALNEGO). Jeżeli zmiana wprowadzana jest w czasie TRYBU MANUALNEGO, obowiązuje ona do chwili dokonania wyboru innego trybu (AUTOMATYCZNEGO lub MANUALNEGO). W każdej chwili nastawy TRYBU CHWILOWEGO mogą zostać zmienione. 26

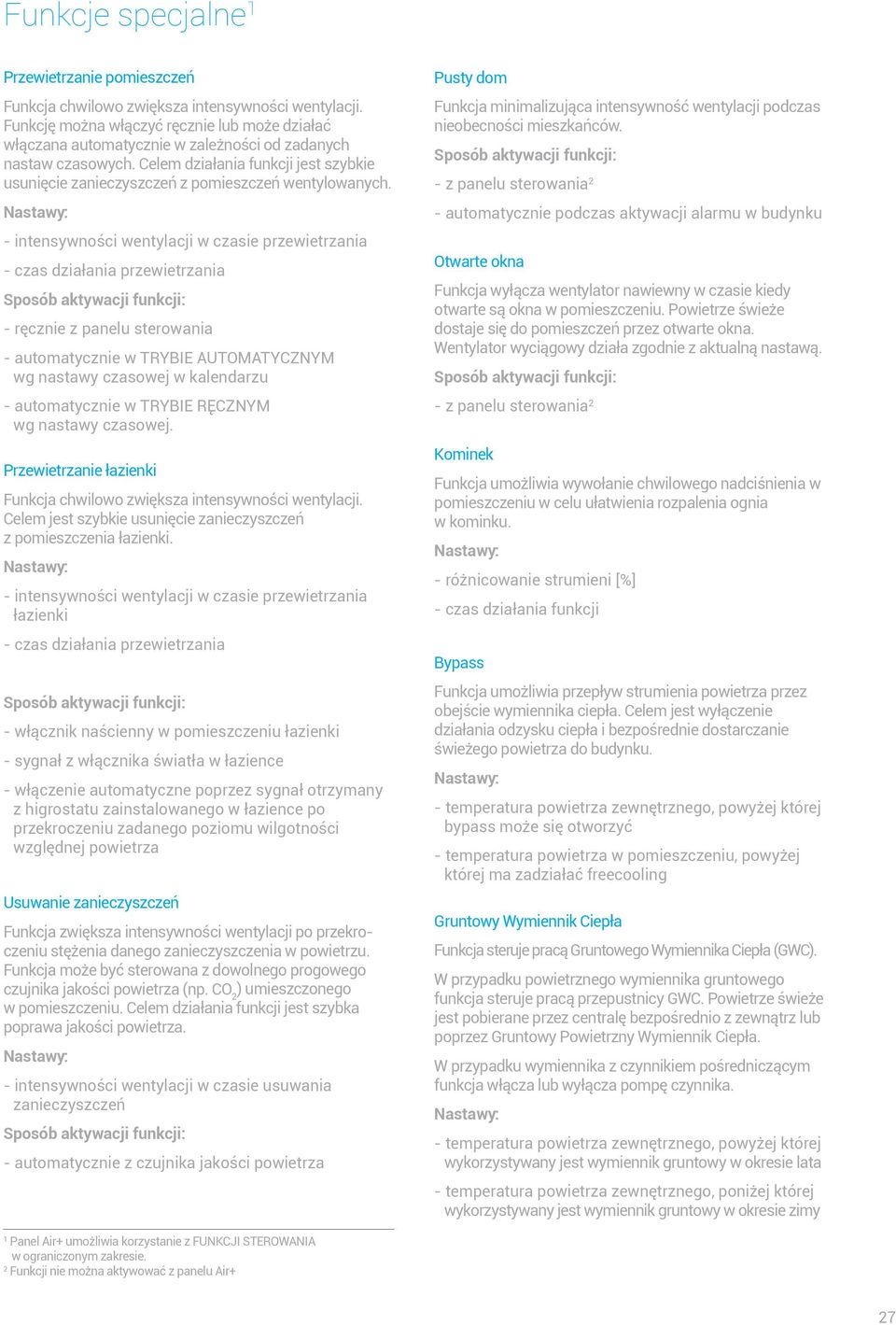

8 Funkcje specjalne 1 Przewietrzanie pomieszczeń Funkcja chwilowo zwiększa intensywności wentylacji. Funkcję można włączyć ręcznie lub może działać włączana automatycznie w zależności od zadanych nastaw czasowych. Celem działania funkcji jest szybkie usunięcie zanieczyszczeń z pomieszczeń wentylowanych. - intensywności wentylacji w czasie przewietrzania - czas działania przewietrzania - ręcznie z panelu sterowania - automatycznie w TRYBIE AUTOMATYCZNYM wg nastawy czasowej w kalendarzu - automatycznie w TRYBIE RĘCZNYM wg nastawy czasowej. Przewietrzanie łazienki Funkcja chwilowo zwiększa intensywności wentylacji. Celem jest szybkie usunięcie zanieczyszczeń z pomieszczenia łazienki. - intensywności wentylacji w czasie przewietrzania łazienki - czas działania przewietrzania - włącznik naścienny w pomieszczeniu łazienki - sygnał z włącznika światła w łazience - włączenie automatyczne poprzez sygnał otrzymany z higrostatu zainstalowanego w łazience po przekroczeniu zadanego poziomu wilgotności względnej powietrza Usuwanie zanieczyszczeń Funkcja zwiększa intensywności wentylacji po przekroczeniu stężenia danego zanieczyszczenia w powietrzu. Funkcja może być sterowana z dowolnego progowego czujnika jakości powietrza (np. CO 2 ) umieszczonego w pomieszczeniu. Celem działania funkcji jest szybka poprawa jakości powietrza. - intensywności wentylacji w czasie usuwania zanieczyszczeń - automatycznie z czujnika jakości powietrza Pusty dom Funkcja minimalizująca intensywność wentylacji podczas nieobecności mieszkańców. - z panelu sterowania 2 - automatycznie podczas aktywacji alarmu w budynku Otwarte okna Funkcja wyłącza wentylator nawiewny w czasie kiedy otwarte są okna w pomieszczeniu. Powietrze świeże dostaje się do pomieszczeń przez otwarte okna. Wentylator wyciągowy działa zgodnie z aktualną nastawą. - z panelu sterowania 2 Kominek Funkcja umożliwia wywołanie chwilowego nadciśnienia w pomieszczeniu w celu ułatwienia rozpalenia ognia w kominku. - różnicowanie strumieni [%] - czas działania funkcji Bypass Funkcja umożliwia przepływ strumienia powietrza przez obejście wymiennika ciepła. Celem jest wyłączenie działania odzysku ciepła i bezpośrednie dostarczanie świeżego powietrza do budynku. - temperatura powietrza zewnętrznego, powyżej której bypass może się otworzyć - temperatura powietrza w pomieszczeniu, powyżej której ma zadziałać freecooling Gruntowy Wymiennik Ciepła Funkcja steruje pracą Gruntowego Wymiennika Ciepła (GWC). W przypadku powietrznego wymiennika gruntowego funkcja steruje pracą przepustnicy GWC. Powietrze świeże jest pobierane przez centralę bezpośrednio z zewnątrz lub poprzez Gruntowy Powietrzny Wymiennik Ciepła. W przypadku wymiennika z czynnikiem pośredniczącym funkcja włącza lub wyłącza pompę czynnika. - temperatura powietrza zewnętrznego, powyżej której wykorzystywany jest wymiennik gruntowy w okresie lata - temperatura powietrza zewnętrznego, poniżej której wykorzystywany jest wymiennik gruntowy w okresie zimy 1 Panel Air+ umożliwia korzystanie z FUNKCJI STEROWANIA w ograniczonym zakresie. 2 Funkcji nie można aktywować z panelu Air+ 27
