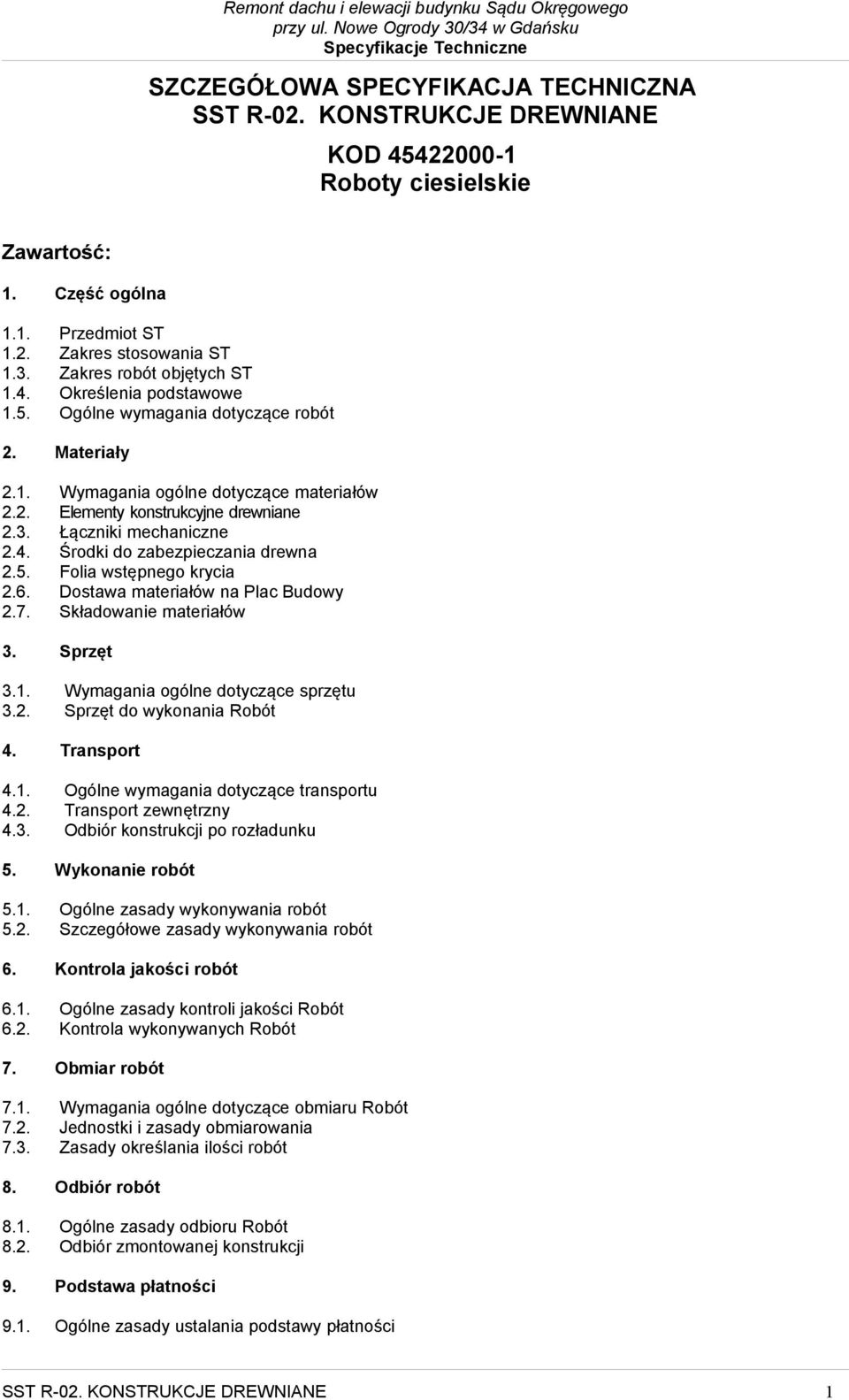

1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA SST R-02. KONSTRUKCJE DREWNIANE KOD Roboty ciesielskie Zawartość: 1. Część ogólna 1.1. Przedmiot ST 1.2. Zakres stosowania ST 1.3. Zakres robót objętych ST 1.4. Określenia podstawowe 1.5. Ogólne wymagania dotyczące robót 2. Materiały 2.1. Wymagania ogólne dotyczące materiałów 2.2. Elementy konstrukcyjne drewniane 2.3. Łączniki mechaniczne 2.4. Środki do zabezpieczania drewna 2.5. Folia wstępnego krycia 2.6. Dostawa materiałów na Plac Budowy 2.7. Składowanie materiałów 3. Sprzęt 3.1. Wymagania ogólne dotyczące sprzętu 3.2. Sprzęt do wykonania Robót 4. Transport 4.1. Ogólne wymagania dotyczące transportu 4.2. Transport zewnętrzny 4.3. Odbiór konstrukcji po rozładunku 5. Wykonanie robót 5.1. Ogólne zasady wykonywania robót 5.2. Szczegółowe zasady wykonywania robót 6. Kontrola jakości robót 6.1. Ogólne zasady kontroli jakości Robót 6.2. Kontrola wykonywanych Robót 7. Obmiar robót 7.1. Wymagania ogólne dotyczące obmiaru Robót 7.2. Jednostki i zasady obmiarowania 7.3. Zasady określania ilości robót 8. Odbiór robót 8.1. Ogólne zasady odbioru Robót 8.2. Odbiór zmontowanej konstrukcji 9. Podstawa płatności 9.1. Ogólne zasady ustalania podstawy płatności SST R-02. KONSTRUKCJE DREWNIANE 1

2 9.2. Cena jednostki obmiarowej 10. Przepisy związane Normy Inne dokumenty i instrukcje SST R-02. KONSTRUKCJE DREWNIANE 2

3 1. Część ogólna 1.1. Przedmiot ST Przedmiotem niniejszej Specyfikacji są wymagania dotyczące wykonania i odbioru prac remontowych konstrukcji dachowych drewnianych, wchodzących w zakres wykonania remontu elewacji i dachu budynku Sądu Okręgowego, w Gdańsku, przy ul. Nowe Ogrody 30/ Zakres stosowania ST Niniejsza Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt. 1.1., zgodnie ze Specyfikacją OST B Wymagania Ogólne 1.3. Zakres robót objętych ST Robotami podstawowymi wchodzącymi w zakres remontu konstrukcji dachowych drewnianych są: - wzmocnienie konstrukcji słupów drewnianych konstrukcji dachu - wzmocnienie krokwi drewnianych konstrukcji dachu - zaimpregnowanie elementów drewnianych konstrukcji dachu - uzupełnienie poszycia deskami połaci dachu Robotami towarzyszącymi i pomocniczymi przy remoncie konstrukcji dachowych drewnianych są: - montaż i demontaż niezbędnych rusztowań pomostów i kładek - zabezpieczenie dachu przed wpływem warunków atmosferycznych - oczyszczenie elementów konstrukcyjnych do impregnacji - usunięcie z budynku odpadów i gruzu powstałych w trakcie wykonywania robót, a następnie wywóz ich na wysypisko i utylizację Określenia podstawowe Określenia stosowane w niniejszej ST są zgodne z obowiązującymi, odpowiednimi polskimi normami i definicjami podanymi w OST B-00. Wymagania ogólne poz Więźba dachowa - drewniana, tradycyjna konstrukcja nośna dachu, w której głównym elementem jest wiązar 1.5. Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z Dokumentacją Projektową, ST i poleceniami Inspektora. Ogólne wymagania dotyczące robót podano w OST 00. Wymagania ogólne poz Materiały 2.1. Wymagania ogólne dotyczące materiałów Wymagania ogólne dotyczące materiałów podano w OST B-00. Wymagania ogólne poz Elementy konstrukcyjne drewniane Drewno stosowane do napraw konstrukcji powinno spełniać wymagania podane w PN-82/D-09421, PN-EN 518 lub PN-EN 519. Klasy wytrzymałościowe drewna konstrukcyjnego należy przyjmować zgodnie z PN-EN-338. Wilgotność drewna konstrukcyjnego nie powinna być wyższa niż: a) 18% w konstrukcjach chronionych przed zawilgoceniem, b) 23% w konstrukcjach pracujących na otwartym powietrzu. Deskowanie pełne z desek sosnowych gr. 2.5cm. Tarcica do uzupełnień w poszyciu dachu powinna być przed użyciem sprawdzona i zakwalifikowana zgodnie z wymaganiami PN-82/D Wilgotność jw. SST R-02. KONSTRUKCJE DREWNIANE 3

4 Klasy wytrzymałości drewna System klas wytrzymałości łączy grupy klasy jakości i gatunki drewna o podobnych właściwościach mechanicznych. Norma EN 338 określa system klas wytrzymałościowych dla wszystkich gatunków drewna iglastego i liściastego nadających się do zastosowań w konstrukcjach budowlanych. Dla każdej klasy w tablicy 1 normy podano wartości charakterystyczne: wytrzymałości, modułow sprężystości oraz gęstości. Klasy dla gatunków iglastych i topoli oznaczono literą C, a dla gatunkow liściastych literą D. Każda z klas jest ponadto oznaczona liczbą będącą wartością wytrzymałości na zginanie wyrażoną w niutonach na milimetr kwadratowy, np. D30 oznacza drewno liściaste o wytrzymałości charakterystycznej na zginanie równej 30 N/mm2. Zakwalifikowanie danej populacji drewna do klasy wytrzymałości następuje na podstawie oceny wizualnej (zgodnie z wymaganiami PN-EN 518), albo na podstawie pomiarow metodami nieniszczącymi jednej lub kilku właściwości, albo na podstawie kombinacji obydwu metod. Klasyfikacja przeprowadzana maszynowo powinna spełniać wymagania PN-EN 519. Wartości charakterystyczne powinny być oznaczone zgodnie z PN-EN 384. Przez populację drewna rozumie się materiał, ktorego dotyczą określone wartości charakterystyczne. Populację drewna określają: gatunek drewna, jego pochodzenie i klasa wytrzymałości. Jeżeli wartości charakterystyczne wytrzymałości na zginanie, gęstość i wartości średnie modułu sprężystości wzdłuż włókien dla populacji drewna są większe lub rowne podanym w normie dla pewnej klasy wytrzymałości, to tę populację drewna można zaliczyć do tej klasy. Według PN-B-03150:2000 w konstrukcjach drewnianych należy stosować drewno iglaste, a stosowanie innych gatunkow drewna dopuszcza się tylko w uzasadnionych przypadkach. W związku z tym w załączniku Z normy podano wartości charakterystyczne wytrzymałości, modułow sprężystości i gęstości dla klas wytrzymałościowych wybranych dla krajowego drewna iglastego o wilgotności 12%. Drobne elementy konstrukcyjne, takie jak: wkładki, klocki, itp., należy wykonywać z drewna dębowego, grochodrzewiowego (akacjowego) lub innego, podobnie twardego. Wilgotność drewna litego stosowanego na elementy konstrukcyjne nie powinna przekraczać 18% w konstrukcjach chronionych przed zawilgoceniem oraz 23% w konstrukcjach pracujących na otwartym powietrzu. W normie PN-B-03150:2000 wprowadzono następujące oznaczenia cech wytrzymałościowych, sprężystych i gęstości drewna litego: f mk - wytrzymałość charakterystyczna na zginanie f cok - wytrzymałość charakterystyczna na ściskanie wzdłuż włókien f c90k - wytrzymałość charakterystyczna na ściskanie w poprzek włókien f tok - wytrzymałość charakterystyczna na rozciąganie wzdłuż włókien f t90k - wytrzymałość charakterystyczna na ściskanie w poprzek włókien f vk - wytrzymałość charakterystyczna na ścianie E 0mean średni moduł sprężystości wzdłuż włokien E 0,05 gwarantowany moduł sprężystości wzdłuż włokien E 90mean średni moduł sprężystości w poprzek włokien G mean średni moduł odkształcalności postaciowego ρ k wartość charakterystyczna gęstości ρ mean wartość średnia gęstości 2.3 Łączniki mechaniczne Stosowane w połączeniach konstrukcji drewnianej w postaci gwoździ, śrub, wkrętów do drewna, sworzni, pierścieni zębatych itp. powinny spełniać wymagania PN-B-03150:2000 oraz PN-EN 912 lub PN-EN i PN-EN Środki do zabezpieczania drewna Zabezpieczenie przed korozją biologiczną Środki do zabezpieczania drewna i materiałów drewnopodobnych przed korozją biologiczną powinny być zgodne z wymaganiami PN-C : 2000, wymaganiami ogólnymi podanymi w aprobatach technicznych oraz zgodnie z zaleceniami udzielania aprobat technicznych - ZUAT-15/VI.06/ Zabezpieczenie przed ogniem Preparaty do zabezpieczania drewna przed ogniem powinny spełniać wymagania podane w aprobatach technicznych Zabezpieczenie przed korozją chemiczną SST R-02. KONSTRUKCJE DREWNIANE 4

5 Preparaty do zabezpieczania drewna i materiałów drewnopodobnych przed działaniem korozji chemicznej powinny spełniać wymagania podane w aprobatach technicznych Folia wstępnego krycia Folia odporna na rozerwanie - włóknina poliestrowa z poszyciem z otwartego dyfuzyjnie poliuretanu. Duża odporność na rozerwanie powinna zapewnić maksymalne bezpieczeństwo przy chodzeniu po ołaceniu dachu. Duża odporność na rozerwanie w poprzek i wzdłuż umożliwia szybkie i bardzo dokładne rozwijanie z rolki 2.6. Dostawa materiałów na Plac Budowy Wykonawca dostarczy na Plac Budowy elementy drewniane, zaimpregnowane, zgodnie z technologią producenta, Projektem i Specyfikacją. Transport elementów powinien odbywać się środkami przystosowanymi do tego celu. Przewożone elementy powinny być zabezpieczone przed uszkodzeniami i zniszczeniem w trakcie transportu oraz przed opadami deszczowymi. Ustawienie elementów w środkach transportu powinno odpowiadać warunkom składowania. Dostawie elementów drewnianych na Plac Budowy musi towarzyszyć przekazanie dokumentacji wysyłkowej zawierającej: -- nazwę producenta, -- numer identyfikacyjny zamówienia, -- nazwę i adres Placu Budowy, -- wyszczególnienie elementów, - -deklaracje zgodności, -- atesty -- protokoły kontroli jakości przeprowadzonej w wytwórni. Pozostałe materiały należy dostarczyć na plac budowy w opakowaniach fabrycznych, dowolnymi środkami transportu, uwzględnieniem wymogów stawianych przez ich producentów 2.7. Składowanie materiałów Wykonawca zapewni składowanie i przechowywanie elementów drewnianych pod wiatami lub w miejscach zabezpieczających je przed opadami atmosferycznymi na poziomym,odizolowanym, wyniesionym i utwardzonym podłożu. Elementy drewniane powinny być składowane w pozycji poziomej na podkładkach rozmieszczonych w taki sposób, aby nie powodować ich deformacji. Łączniki, impregnaty i inne akcesoria będą przechowywane w pomieszczeniu zadaszonym, zamkniętym, z podłogą wyniesioną ponad poziom terenu. 3. Sprzęt 3.1. Ogólne wymagania dotyczące sprzętu Wymagania ogólne dotyczące sprzętu podano w OST 00. Wymagania ogólne poz Sprzęt do wykonania robót Wykonawca przystępujący do wykonania napraw elementów konstrukcji powinien wykazać się możliwością korzystania z następującego sprzętu: - wyciąg budowlany, - sprzęt ręczny: pilarki, wiertarki, wkrętarki i inny uzgodniony z Inspektorem Nadzoru 4. Transport 4.1. Ogólne wymagania dotyczące transportu Wymagania ogólne dotyczące transportu podano w OST 00. Wymagania ogólne poz Transport zewnętrzny Załadunek, transport, rozładunek i składowanie konstrukcji i materiałów drewnianych powinny odbywać się tak, aby powierzchnia drewna była zawsze czysta, wolna zwłaszcza od substancji aktywnych chemicznie i SST R-02. KONSTRUKCJE DREWNIANE 5

6 zanieczyszczeń mogących utrzymywać wilgoć. Wyroby konstrukcyjne powinny być utrzymywane w stanie suchym i składowane nad gruntem na odpowiednich podporach. Niedopuszczalne jest długotrwałe składowanie drewna konstrukcyjnego, płyt i desek niezabezpieczonych przed opadami. Łączniki, impregnaty i inne akcesoria można przewozić dowolnymi środkami transportu z zamknięta skrzynią ładunkową 4.3. Odbiór konstrukcji po rozładunku Podczas odbioru po rozładunku należy sprawdzić czy elementy konstrukcyjne są kompletne i odpowiadają założonej w Dokumentacji Projektowej geometrii. 5. Wykonanie robót 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonywania Robót podano w OST 00. Wymagania ogólne poz Szczegółowe zasady wykonania robót Wymagania ogólne Przed rozpoczęciem prac, Wykonawca dokona dokładnego oczyszczenia istniejącej konstrukcji drewnianej dachu. Po wykonaniu tych prac Inspektor nadzoru określi miejsca i zakres dokonania niezbędnych wzmocnień i uzupełnień konstrukcji. W oparciu o te wytyczne Wykonawca dokona remontu konstrukcji drewnianej oraz uzupełnienia w poszyciu dachu, w sposób określony w Projekcie lub uzgodniony z Inspektorem nadzoru Połączenia Nakładki i wzmocnienia konstrukcji łączone do słupów i belek konstrukcji istniejącej z pomocą systemowych łączników metalowych oraz śrub z podkładkami i nakrętkami. Poszycie w postaci desek sosnowych należy mocować do elementów konstrukcyjnych przy pomocy gwoździ Impregnacja Prace impregnacyjne dotyczą całej konstrukcji drewnianej dachu. Elementy konstrukcyjne z drewna litego, a także elementy docinane należy zaimpregnować do uzyskania stopnia trudnozapalności oraz impregnować środkami zapobiegającymi korozji biologicznej i chemicznej. Impregnację i poprawki należy wykonywać na elementach oczyszczonych, osuszonych, w dzień bez opadów. Dopuszcza się wykonywanie impregnacji w warunkach zimowych pod warunkiem zapewnienia odpowiedniej temperatury malowania i schnięcia impregnatów pod zadaszeniem. 6. Kontrola jakości robót 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości Robót podano w OST 00. Wymagania ogólne poz Kontrola wykonywanych robót Kontroli jakości podlegają wszystkie elementy konstrukcji drewnianej. Kontrola jakości winna odbyć się przed wzmocnieniem elementów konstrukcyjnych i powinna obejmować w szczególności: - sprawdzenie stanu istniejącej konstrukcji z uwzględnieniem przekrojów, geometrii i stanu impregnacji - sprawdzenie stanu wilgotności drewna, - sprawdzenie rodzaju i klasy użytego drewna. Podczas odbioru powinny być sprawdzone: - zgodność wykonanych robót z dokumentacją, - prawidłowość wykonania złączy, - przekroje, prawidłowość oparcia konstrukcji na podporach i rozstaw elementów składowych, - sposób zabezpieczenia drewna przed wilgocią, zagrzybieniem i działaniem ognia, - dopuszczalności odchyłek wymiarowych oraz odchyleń od kierunku poziomego i pionowego. Podstawą do oceny technicznej konstrukcji drewnianych jest sprawdzenie jakości wbudowanych materiałów, wykonania elementów przed ich zamontowaniem i gotowej konstrukcji. SST R-02. KONSTRUKCJE DREWNIANE 6

7 7. Obmiar robót 7.1. Ogólne zasady obmiaru robót Wymagania ogólne dotyczące obmiaru Robót podano w OST 00. Wymagania ogólne poz Jednostka i zasady obmiarowania Jednostką obmiarową jest: - 1m 3 wykonanej nowej konstrukcji drewnianej. - 1mb wzmacnianych belek i i słupów drewnianych - 1m 2 wykonania impregnacji elemntów konstrukcyjnych - 1m 2 poszycia połaci dachu deskami 7.3. Zasady określania ilości robót Określa się w mb, m 3 lub w m 2 na podstawie projektu, z uwzględnieniem zmian zaakceptowanych przez Inspektora nadzoru i sprawdzonych w naturze. 8. Odbiór robót 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru Robót podano w OST 00. Wymagania ogólne poz Odbiór remontowanej konstrukcji Odbiór konstrukcji powinien być dokonany przez inspektora nadzoru oraz wpisany do Dziennika budowy. Powinien polegać na sprawdzeniu: - zgodności użytych przekrojów profili z rysunkami roboczymi napraw konstrukcji i postanowieniami niniejszej Specyfikacji - prawidłowości wykonania połączeń, - prawidłowości wykonania powłok impregnacyjnych. Do odbioru robót powinny być przedłożone: - dokumentacja budowy, - dziennik budowy dokumentacja powykonawcza wraz z naniesionymi na projekcie zmianami dokonanymi w trakcie wykonywania robót. 9. Podstawa płatności 9.1. Ogólne zasady ustalania podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w OST 00. Wymagania ogólne poz Cena jednostki obmiarowej Cena jednostkowa obejmuje zakup, dostarczenie materiału, wykonanie impregnacji oraz wykonanie napraw i uzupełnień konstrukcji drewnianych wraz z niezbędnymi łącznikami zgodnie z Dokumentacją Projektową i niniejszą Specyfikacją. W cenie jednostkowej mieszczą się również koszty ewentualnych rusztowań i pomostów niezbędnych do wykonania konstrukcji drewnianych wraz z ich rozbiórką. 10. Przepisy związane Jeżeli szczególne warunki wykonania robót przytoczone w Kontrakcie nie przewidują inaczej, Wykonawca zastosuje się w pełni do wymagań i zaleceń poniższych przepisów. Wykonawca nie będzie rościł żadnych kosztów związanych ze spełnieniem postanowień poniższych dokumentów Normy PN-B-02361:1999 Pochylenia połaci dachowych. SST R-02. KONSTRUKCJE DREWNIANE 7

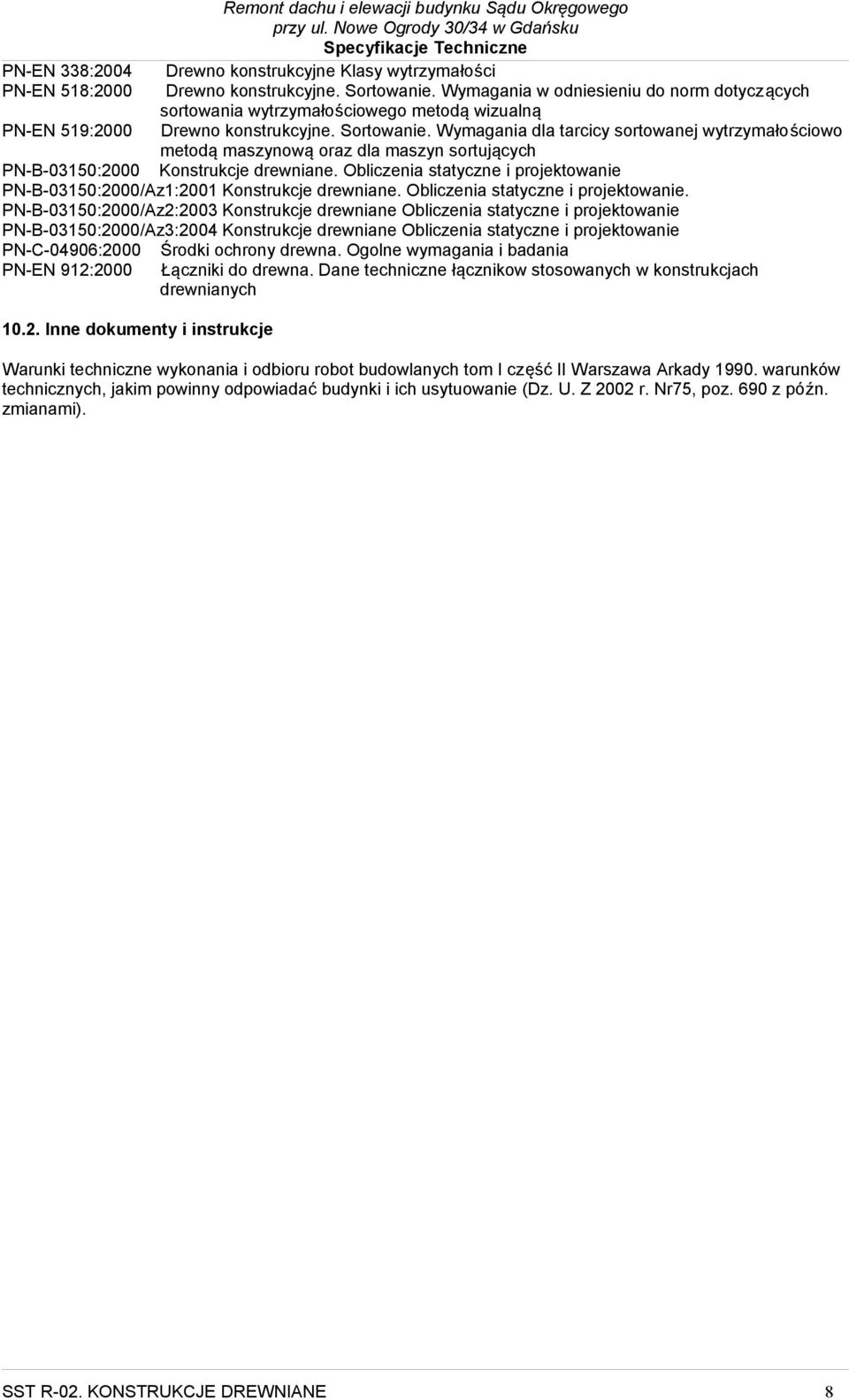

8 PN-EN 338:2004 PN-EN 518:2000 PN-EN 519:2000 Remont dachu i elewacji budynku Sądu Okręgowego Drewno konstrukcyjne Klasy wytrzymałości Drewno konstrukcyjne. Sortowanie. Wymagania w odniesieniu do norm dotyczących sortowania wytrzymałościowego metodą wizualną Drewno konstrukcyjne. Sortowanie. Wymagania dla tarcicy sortowanej wytrzymałościowo metodą maszynową oraz dla maszyn sortujących PN-B-03150:2000 Konstrukcje drewniane. Obliczenia statyczne i projektowanie PN-B-03150:2000/Az1:2001 Konstrukcje drewniane. Obliczenia statyczne i projektowanie. PN-B-03150:2000/Az2:2003 Konstrukcje drewniane Obliczenia statyczne i projektowanie PN-B-03150:2000/Az3:2004 Konstrukcje drewniane Obliczenia statyczne i projektowanie PN-C-04906:2000 PN-EN 912: Inne dokumenty i instrukcje Środki ochrony drewna. Ogolne wymagania i badania Łączniki do drewna. Dane techniczne łącznikow stosowanych w konstrukcjach drewnianych Warunki techniczne wykonania i odbioru robot budowlanych tom I część II Warszawa Arkady warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Z 2002 r. Nr75, poz. 690 z późn. zmianami). SST R-02. KONSTRUKCJE DREWNIANE 8
