Konstrukcje Metalowe - Laboratorium

Wielkość: px
Rozpocząć pokaz od strony:

Download "Konstrukcje Metalowe - Laboratorium"

Transkrypt

1 1. PRODUKCJA STALI ŻELAZO (Fe) - pierwiastek chemiczny, w stanie czystym miękki i plastyczny metal o niezbyt dużej wytrzymałości. STAL - stop żelaza z węglem obrabialny plastycznie na zimno i gorąco do 2 % węgla (C). Stal stosowana na konstrukcje budowlane zawiera % węgla. Masowa produkcja stali polega na dwustopniowym przerobie rud żelaza: - produkcja surówki w procesie wielkopiecowym, - utlenianie surówki (świerzenie). 1.1 PROCES WIELKOPIECOWY Rudy: - magnetyty Fe 3 O 4 72 % Fe - hematyty Fe 2 O % Fe - limonity 2Fe 2 O 3 x 3H 2 O 53 % Fe - syderyty FeCO 3 25 % Fe Przygotowanie rud do przetapiania: rozdrabnianie, prażenie, aglomerowanie i wzbogacanie. Koks: dostarcza ciepło i redukuje tlenki. Koks jest stosowany ponieważ węgiel pęcznieje i spieka się przy rozgrzewaniu. Topniki: dodatki pozwalające na usunięcie domieszek rud i skały płonnej pod postacią żużli. -1-

2 Konstrukcje Metalowe - Laboratorium 1.2 ŚWIERZENIE SURÓWKI A) Procesy konwertorowe Konwertor zbiornik stalowy wyłożony wewnątrz cegłą ogniotrwałą: konwertor Bessemera, Thomasa, metoda Lintz - Donawitz. Doprowadzenie tlenu (ew. powietrza) powoduje spalanie krzemu, manganu i węgla. Spalanie powstaje pośrednio, najpierw powstaje tlenek żelaza. B) Piec martenowski metoda Simensa - Martina Piec ogrzewany gazem, metody: surówka 75% + 25% rudy żelaza, surówka 25% + 75% złomu + ew. dodatek rudy żelaza. C) Piece elektryczne Ciepło uzyskuje się z energii łuku elektrycznego lub indukcyjnie. Brak spalin, nie ma strat ciepła stąd możliwość uzyskiwania b. wysokich temperatur (do 3500 C). Niezbędny do świerzenia tlen wprowadza się do wsadu poprzez rudy bogate w tlen. Możliwość uzyskania stali o b. małym stopniu zanieczyszczeń. Proces kosztowny. -2

3 1.3 ODTLENIANIE I USPOKAJANIE STALI Płynna stal po procesie świerzenia zawiera pewną ilość rozpuszczonego tlenku żelaza (FeO), który powinien być usunięty, aby stal skrzepła w postaci czystego wlewka i nie wykazywała wad spowodowanych obecnością tlenu. Uzyskuje się przez dodanie do ciekłej stali odtleniaczy. W zależności od stopnia odtlenienia rozróżnia się: A) Stal nieuspokojona Stal odtleniona tylko manganem. Krzepnie we wlewku niespokojnie z krzepnącego wlewka wydzielają się gazy (zjawisko wrzenia). Wewnętrzne pęcherze rekompensują skurcz przy krzepnięciu. Następuje segregacja strefowa (zwiększenie zawartości C, Si i P) w pewnych częściach wlewka. Zalety: wysoka wydajność. Wady: silna segregacja, występowanie pęcherzy gazowych, skłonność do starzenia się. B) Stal uspokojona Stal odtleniona krzemem i częściowo glinem. Przy krzepnięciu wlewka nie zachodzą żadne reakcje z wydzielaniem się gazów. Wlewki wolne są od wad, poza częścią górną sąsiadującą z jamą usadową, którą się obcina i odrzuca przy obróbce plastycznej (ok % masy wlewka). Zalety: nieznaczna segregacja, brak wyraźnego starzenia się stali, lepsze własności plastyczne. Wady: mniejsza wydajność. C) Stal półuspokojona Stal odtleniona manganem i niewielką ilością krzemu. Wlewek krzepnie bez wrzenia, lecz wydzielają się pęcherze wewnętrzne, które kompensują częściowo skurcz i ograniczają tworzenie się jamy usadowej. Zalety: w miarę duży uzysk (odpad 8 15 %). Wady: Pośredni stopień segregacji i ilości pęcherzy. -3-

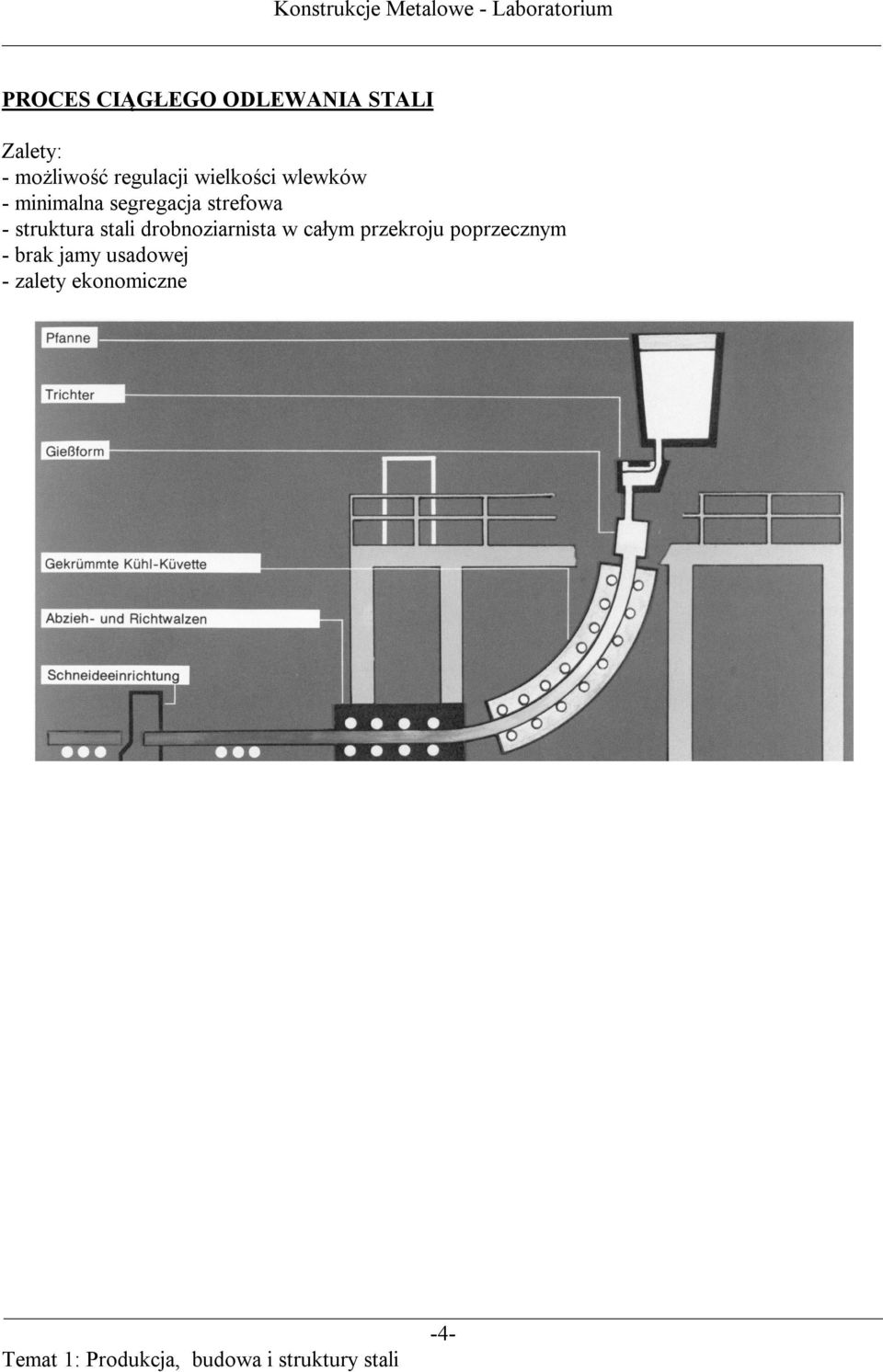

4 Konstrukcje Metalowe - Laboratorium PROCES CIĄGŁEGO ODLEWANIA STALI Zalety: - możliwość regulacji wielkości wlewków - minimalna segregacja strefowa - struktura stali drobnoziarnista w całym przekroju poprzecznym - brak jamy usadowej - zalety ekonomiczne -4

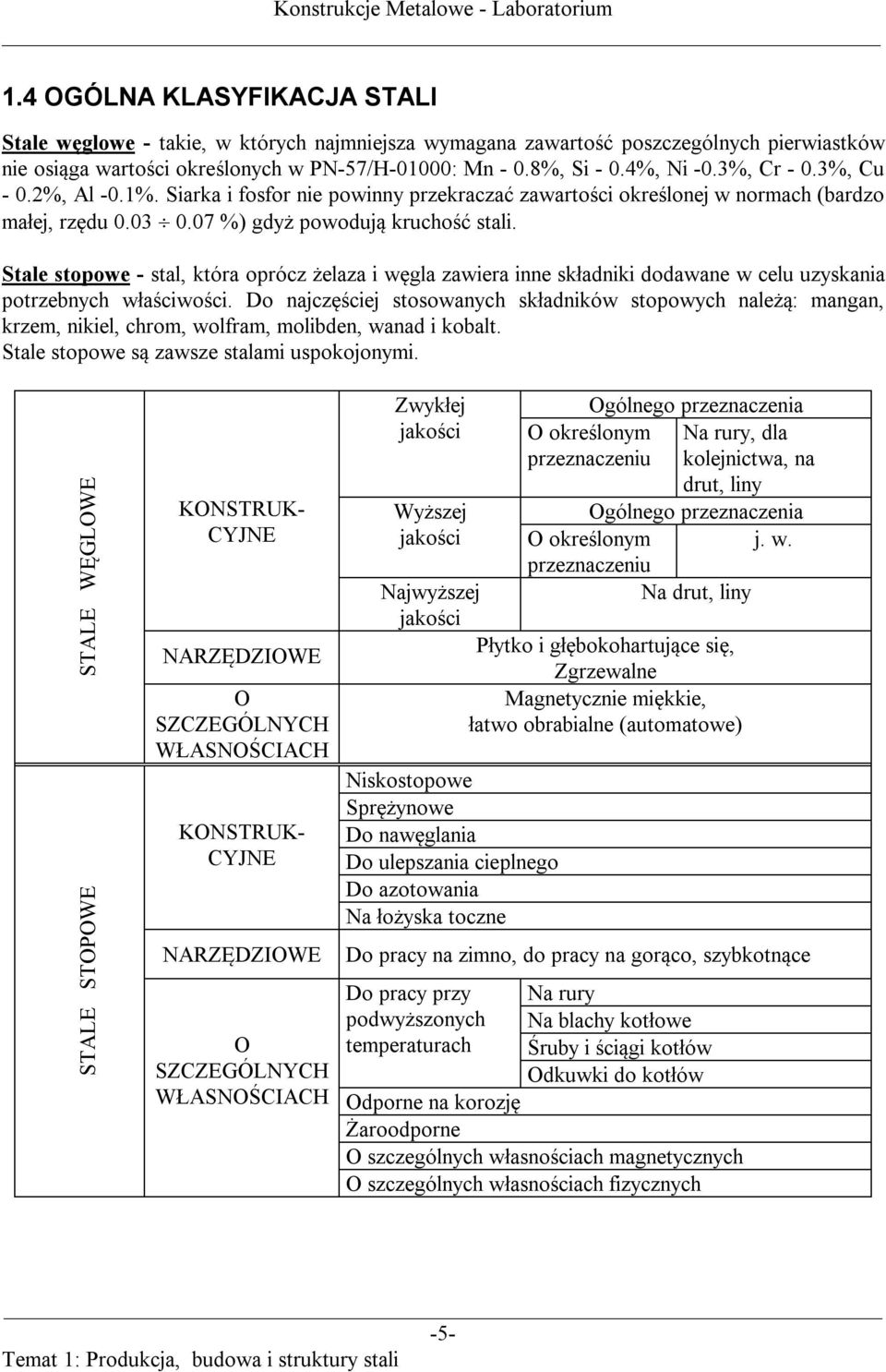

5 1.4 OGÓLNA KLASYFIKACJA STALI Stale węglowe - takie, w których najmniejsza wymagana zawartość poszczególnych pierwiastków nie osiąga wartości określonych w PN-57/H-01000: Mn - 0.8%, Si - 0.4%, Ni -0.3%, Cr - 0.3%, Cu - 0.2%, Al -0.1%. Siarka i fosfor nie powinny przekraczać zawartości określonej w normach (bardzo małej, rzędu %) gdyż powodują kruchość stali. Stale stopowe - stal, która oprócz żelaza i węgla zawiera inne składniki dodawane w celu uzyskania potrzebnych właściwości. Do najczęściej stosowanych składników stopowych należą: mangan, krzem, nikiel, chrom, wolfram, molibden, wanad i kobalt. Stale stopowe są zawsze stalami uspokojonymi. STALE WĘGLOWE STALE STOPOWE KONSTRUK- CYJNE NARZĘDZIOWE O SZCZEGÓLNYCH WŁASNOŚCIACH KONSTRUK- CYJNE NARZĘDZIOWE O SZCZEGÓLNYCH WŁASNOŚCIACH Zwykłej jakości Wyższej jakości Ogólnego przeznaczenia O określonym Na rury, dla przeznaczeniu kolejnictwa, na drut, liny Ogólnego przeznaczenia O określonym j. w. przeznaczeniu Na drut, liny Najwyższej jakości Płytko i głębokohartujące się, Zgrzewalne Magnetycznie miękkie, łatwo obrabialne (automatowe) Niskostopowe Sprężynowe Do nawęglania Do ulepszania cieplnego Do azotowania Na łożyska toczne Do pracy na zimno, do pracy na gorąco, szybkotnące Do pracy przy podwyższonych temperaturach Na rury Na blachy kotłowe Śruby i ściągi kotłów Odkuwki do kotłów Odporne na korozję Żaroodporne O szczególnych własnościach magnetycznych O szczególnych własnościach fizycznych -5-

6 2. BUDOWA I STRUKTURA STALI 2.1 STRUKTURA KRYSTALICZNA Stal spełnia dobrze założenia teorii wytrzymałości materiałów ma własności sprężyste i izotropowe) ale nie jest materiałem jednorodnym w swej strukturze czy też continuum materialnym. Stal jest ciałem polikrystalicznym (zbudowanym z dużej liczby kryształów), z których każdy pojedynczy kryształ ma własności anizotropowe. Poszczególne ziarna mają różną orientację przestrzenną poszczególne sieci zawiązują się wokół zarodka (zanieczyszczenie bądź domieszka) i rozbudowują się przestrzennie tworząc kryształy, aż do zetknięcia się z sąsiadem. Schematyczny układ ziaren w metalu Przy szybkim krzepnięciu metalu czy stopu i pewnej zawartości domieszek powstaje duża liczba niewielkich kryształków, przy wolnym chłodzeniu i mniejszej zawartości domieszek kryształy będą duże, lecz ich liczba mniejsza. Substancje o niższej temperaturze topliwości, a są to zwykle zanieczyszczenia i domieszki, krzepnąc wraz z atomami żelaza niewykrystalizowanymi w regularnej siatce wypełniają przestrzenie między ziarnami. Drobne ziarno powoduje równomierny rozkład zanieczyszczeń lepszą izotropię. Grubsze ziarno jest pożądane rzadziej. -6-

7 2.2 UKŁAD ŻELAZO- WĘGIEL. STRUKTURY STALI W celu otrzymania stopu konieczne jest zmieszanie składników w stanie ciekłym i doprowadzenie do skrzepnięcia. Jeśli rozpuszczalność składników zachowuje się również w stanie stałym wówczas metale tworzą ze sobą tzw. roztwór stały. Na podstawie układu żelazo węgiel można określać przebieg krzepnięcia stopów żelaza z węglem, zmiany zachodzące w ich stopach przy powolnym studzeniu oraz ich strukturę po ostudzeniu. Ferryt roztwór stały węgla w żelazie, o zawartości węgla do 0.025%, miękki i plastyczny. Austenit roztwór stały węgla w żelazie, występuje w zasadzie w podwyższonych temperaturach, bardzo plastyczny. Cementyt węglik żelaza Fe 3 C, bardzo twardy i kruchy, zawiera 6.67 % C. Perlit mieszanina ferrytu i cementytu, zawierająca ok. 0.8%C. Zwykle ziarno perlitu składa się z ułożonych na przemian pasemek cementytu i ferrytu. Ledeburyt mieszanina austenitu i cementytu lub cementytu i perlitu. Twardy i kruchy. Struktura ferrytyczno-perlityczna stali (powiększenie 400x) -7-

8 2.3 OBRÓBKA CIEPLNA Własności stali w sposób bardzo istotny można zmieniać w pożądanym kierunku ( lub i nie) przez obróbkę cieplną. Obróbka cieplna zmienia w stanie stałym strukturę stopów a tym samym ich właściwości mechaniczne, fizyczne i chemiczne. T [ C] Parametry: - szybkość ogrzewania, - czas wygrzewania, - szybkość chłodzenia, - temperatura wygrzewania. t [s] t 1 t 2 t 3 Rodzaje obróbki cieplnej: Wyżarzanie charakteryzuje się w miarę powolnym stygnięciem - zupełne efektem jego jest rozdrobnienie ziaren stali, uzyskanie jednorodności struktury i usunięcie naprężeń własnych, - rekrystalizujące odbudowa struktury stali zniszczonej przez zgniot (obróbkę plastyczną na zimno), - odprężające zmniejszenie naprężeń własnych w stali, bez wyraźnej zmiany struktury. Hartowanie szybkie oziębienie stali o strukturze austenitycznej. Celem hartowania jest uzyskanie struktury martenzytycznej, która zapewnia dużą twardość, wytrzymałość i odporność na ścieranie ale przy zmniejszonych cechach plastycznych jak wydłużalność i udarność. Odpuszczanie zabieg stosowany do stali zahartowanych polepszający własności plastyczne. Przesycanie i starzenie T, ,5 1 1,5 2 C, % Temperatury obróbki cieplnej stali -8-

9 3. WPŁYW PROCESÓW TECHNOLOGICZNYCH NA WŁASNOŚCI STALI W klasycznej wytrzymałości materiałów rozpatruje się modele obliczeniowe elementów w założeniu ich idealnych kształtów, jednorodnych i najczęściej izotropowych własności mechanicznych i beznaprężeniowego stanu przekrojów przed momentem przyłożenia obciążęnia. Jednakże takie elementy w rzeczywistości nie istnieją, a wpływ niedoskonałości początkowych zwanych imperfekcjami często jest istotny dla oceny nośności i stateczności konstrukcji. Imperfekcje w konstrukcjach są nieuniknione, gdyż powstają w procesach produkcji wyrobów hutniczych i wyrobów elementów konstrukcji. Znajomość ich wpływu pozwala na wybór odpowiedniej technologii wykonania lub takiego ukształtowania elementu aby ograniczyć ich skutek. 3.1 IMPERFEKCJE STRUKTURALNE Jest to niejednorodny rozkład właściwości mechanicznych i składu chemicznego w obszarze przekroju poprzecznego elementu oraz anizotropia materiału. Najważniejszymi procesami wytwórczymi w których powstają imperfekcje strukturalne, są (bez spawania): Wytapianie stali Zróżnicowanie składu chemicznego oraz nierównomierność rozmieszczenia domieszek zależy od sposobu odtleniania: - stale nieuspokojone, - stale półuspokojone, - stale uspokojone. Z powodu segregacji strefowej i pęcherzy zakres stosowania stali nieuspokojonej jest ograniczony co do grubości elementu i temperatur eksploatacji. Walcowanie na gorąco Szkodliwe domieszki tworzą segregacje w częściach środkowych wyrobów. Strefy segregacji z uwagi na większą zawartość fosforu i siarki mają mniejszą spawalność. Szczególnie w stalach nieuspokojonych należy unikać układania spoin w tych obszarach. -9-

10 Podczas walcowania następuje odkształcenie i ukierunkowanie pierwotnych kryształów w włókna w prętach i płytki w blachach, z takiego ukształtowania makrostruktury wynika anizotropia własności mechanicznych. Tworzą się także zawalcowania i zgrzanie pęcherzy gazowych oraz pęknięć międzykrystalicznych: Najlepsze własności mechaniczne występują w kierunku największej przeróbki plastycznej, największe obniżenie własności mechanicznych występuje w kierunku grubości elementu. Wytrzymałość na rozciąganie blachy o grubości 40 mm, stal St3S R m [MPa] W kierunku walcowania W kierunku poprzecznym W kierunku grubości Kierunek zasadniczego obciążenia elementu powinien pokrywać się z kierunkiem włókien (walcowania). -10-

11 Zróżnicowana wielkość odkształceń plastycznych przy powstawaniu środnika i półek kształtownika a także różna szybkość chłodzenia po walcowaniu powodują zróżnicowanie rozkładu właściwości mechanicznych kształtowników na ich przekrojach poprzecznych: 3.2 IMPERFEKCJE GEOMETRYCZNE Są to różnice pomiędzy geometrią nominalną (idealną) a kształtem i wymiarami rzeczywistymi. Konstrukcje stalowe składają się z elementów produkowanych w wytworni, scalanych na placu budowy i tam ustawianych. Ich dopasowanie do siebie i nie nastręczające trudności wykonanie połączeń montażowych było jedną z przyczyn ustanowienia przepisów określających wymagania maksymalnych odchyłek od kształtu elementu, ich głównych wymiarów i wzajemnego położenia. Drugą przesłanką było żądanie, aby kształty rzeczywiste nie różniły się od nominalnych nadmiernie. Dopuszczalne odchyłki wymiarów pola przekroju poprzecznego kształtowników walcowanych na gorąco podają normy przedmiotowe, np.: "PN-59/H93407 Stal walcowana. Dwuteowniki". Dopuszczalne odchyłki od wymiarów liniowych, kształty przekrojów złożonych i całości układu geometrycznego konstrukcji zawiera norma: "PN-77/B Konstrukcje stalowe budowlane. Wymagania i badania". -11-

12 3.3 IMPERFEKCJE TECHNOLOGICZNE Przejawiają się przede wszystkim jako naprężenia wstępne, działające w obszarze przekroju poprzecznego elementu i na jego długości jeszcze przed przejęciem przez element jakichkolwiek oddziaływań. Walcowanie na gorąco naprężenia powstają na wskutek różnej szybkości chłodzenia poszczególnych ścianek (półki, środnik) kształtownika. -12-

KONSTRUKCJE METALOWE - LABORATORIUM. Produkcja i budowa stali

KONSTRUKCJE METALOWE - LABORATORIUM. Produkcja i budowa stali KONSTRUKCJE METALOWE - LABORATORIUM Produkcja i budowa stali Produkcja stali ŻELAZO (Fe) - pierwiastek chemiczny, w stanie czystym miękki i plastyczny metal o niezbyt dużej wytrzymałości STAL - stop żelaza

Bardziej szczegółowo

Stal - definicja Stal

Stal - definicja Stal \ Stal - definicja Stal stop żelaza z węglem,plastycznie obrobiony i obrabialny cieplnie o zawartości węgla nieprzekraczającej 2,11% co odpowiada granicznej rozpuszczalności węgla w żelazie (dla stali

Bardziej szczegółowo

Zespół Szkół Samochodowych

Zespół Szkół Samochodowych Zespół Szkół Samochodowych Podstawy Konstrukcji Maszyn Materiały Konstrukcyjne i Eksploatacyjne Temat: OTRZYMYWANIE STOPÓW ŻELAZA Z WĘGLEM. 2016-01-24 1 1. Stopy metali. 2. Odmiany alotropowe żelaza. 3.

Bardziej szczegółowo

2012-04-04. Zakres tematyczny. Politechnika Rzeszowska - Materiały lotnicze - I LD - 2011/2012 - dr inż. Maciej Motyka

2012-04-04. Zakres tematyczny. Politechnika Rzeszowska - Materiały lotnicze - I LD - 2011/2012 - dr inż. Maciej Motyka STAL NIESTOPOWA, STALIWO I ŻELIWO Zakres tematyczny 1 KLASYFIKACJA I SYSTEMY OZNACZANIA STALI 2 1 Klasyfikacja stopów żelaza Podział czynników determinujących mikrostrukturę iwłaściwości użytkowe stopów

Bardziej szczegółowo

OBRÓBKA CIEPLNA STOPÓW ŻELAZA. Cz. I. Wyżarzanie

OBRÓBKA CIEPLNA STOPÓW ŻELAZA. Cz. I. Wyżarzanie OBRÓBKA CIEPLNA STOPÓW ŻELAZA Cz. I. Wyżarzanie Przemiany przy nagrzewaniu i powolnym chłodzeniu stali A 3 A cm A 1 Przykład nagrzewania stali eutektoidalnej (~0,8 % C) Po przekroczeniu temperatury A 1

Bardziej szczegółowo

MATERIAŁY KONSTRUKCYJNE

MATERIAŁY KONSTRUKCYJNE Stal jest to stop żelaza z węglem o zawartości węgla do 2% obrobiona cieplnie i przerobiona plastycznie Stale ze względu na skład chemiczny dzielimy głównie na: Stale węglowe Stalami węglowymi nazywa się

Bardziej szczegółowo

PODSTAWY OBRÓBKI CIEPLNEJ

PODSTAWY OBRÓBKI CIEPLNEJ PODSTAWY OBRÓBKI CIEPLNEJ STOPÓW ŻELAZA WYŻARZANIE Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego 1. POJĘCIA PODSTAWOWE 2. PRZEMIANY PRZY NAGRZEWANIU

Bardziej szczegółowo

LABORATORIUM NAUKI O MATERIAŁACH

LABORATORIUM NAUKI O MATERIAŁACH Politechnika Łódzka Wydział Mechaniczny Instytut Inżynierii Materiałowej LABORATORIUM NAUKI O MATERIAŁACH Ćwiczenie nr 5 Temat: Stale stopowe, konstrukcyjne, narzędziowe i specjalne. Łódź 2010 1 S t r

Bardziej szczegółowo

Inżynieria materiałowa : stal / Marek Blicharski. wyd. 2 zm. i rozsz. - 1 dodr. (PWN). Warszawa, Spis treści. Wstęp 11

Inżynieria materiałowa : stal / Marek Blicharski. wyd. 2 zm. i rozsz. - 1 dodr. (PWN). Warszawa, Spis treści. Wstęp 11 Inżynieria materiałowa : stal / Marek Blicharski. wyd. 2 zm. i rozsz. - 1 dodr. (PWN). Warszawa, 2017 Spis treści Wstęp 11 1. Wytwarzanie stali 13 1.1. Wstęp 13 1.2. Wsad do wielkiego pieca 15 1.3. Wytwarzanie

Bardziej szczegółowo

Technologie Materiałowe II Wykład 2 Technologia wyżarzania stali

Technologie Materiałowe II Wykład 2 Technologia wyżarzania stali KATEDRA INŻYNIERII MATERIAŁOWEJ I SPAJANIA ZAKŁAD INŻYNIERII SPAJANIA Technologie Materiałowe II Wykład 2 Technologia wyżarzania stali dr hab. inż. Jerzy Łabanowski, prof.nadzw. PG Kierunek studiów: Inżynieria

Bardziej szczegółowo

LABORATORIUM NAUKI O MATERIAŁACH

LABORATORIUM NAUKI O MATERIAŁACH Politechnika Łódzka Wydział Mechaniczny Instytut Inżynierii Materiałowej LABORATORIUM NAUKI O MATERIAŁACH Ćwiczenie nr 5 Temat: Stale niestopowe, stopowe, konstrukcyjne, narzędziowe, specjalne. Łódź 2010

Bardziej szczegółowo

PODSTAWY OBRÓBKI CIEPLNEJ STOPÓW ŻELAZA WYŻARZANIE 1. POJĘCIA PODSTAWOWE 2. PRZEMIANY PRZY NAGRZEWANIU I POWOLNYM CHŁODZENIU STALI 3.

PODSTAWY OBRÓBKI CIEPLNEJ STOPÓW ŻELAZA WYŻARZANIE 1. POJĘCIA PODSTAWOWE 2. PRZEMIANY PRZY NAGRZEWANIU I POWOLNYM CHŁODZENIU STALI 3. PODSTAWY OBRÓBKI CIEPLNEJ STOPÓW ŻELAZA WYŻARZANIE 1. POJĘCIA PODSTAWOWE 2. PRZEMIANY PRZY NAGRZEWANIU I POWOLNYM CHŁODZENIU STALI 3. WYŻARZANIE 1. POJĘCIA PODSTAWOWE Definicja obróbki cieplnej Dziedzina

Bardziej szczegółowo

Obróbka cieplna stali

Obróbka cieplna stali Obróbka cieplna stali Obróbka cieplna stopów: zabiegi cieplne, które mają na celu nadanie im pożądanych cech mechanicznych, fizycznych lub chemicznych przez zmianę struktury stopu. Podstawowe etapy obróbki

Bardziej szczegółowo

MIKROSKOPIA METALOGRAFICZNA

MIKROSKOPIA METALOGRAFICZNA MIKROSKOPIA METALOGRAFICZNA WYKŁAD 3 Stopy żelazo - węgiel dr inż. Michał Szociński Spis zagadnień Ogólna charakterystyka żelaza Alotropowe odmiany żelaza Układ równowagi fazowej Fe Fe 3 C Przemiany podczas

Bardziej szczegółowo

PIERWIASTKI STOPOWE W STALACH. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego

PIERWIASTKI STOPOWE W STALACH. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego PIERWIASTKI STOPOWE W STALACH Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego Stal stopowa stop żelaza z węglem, zawierający do ok. 2% węgla i pierwiastki

Bardziej szczegółowo

Technologia obróbki cieplnej. Grzanie i ośrodki grzejne

Technologia obróbki cieplnej. Grzanie i ośrodki grzejne Technologia obróbki cieplnej Grzanie i ośrodki grzejne Grzanie: nagrzewanie i wygrzewanie Dobór czasu grzania Rodzaje ośrodków grzejnych Powietrze Ośrodki gazowe Złoża fluidalne Kąpiele solne: sole chlorkowe

Bardziej szczegółowo

PIERWIASTKI STOPOWE W STALACH

PIERWIASTKI STOPOWE W STALACH PIERWIASTKI STOPOWE W STALACH Stal stopowa - stop żelaza z węglem, zawierający do ok. 2 % węgla i pierwiastki (dodatki stopowe) wprowadzone celowo dla nadania stali wymaganych właściwości, otrzymany w

Bardziej szczegółowo

Technologie wytwarzania metali. Odlewanie Metalurgia proszków Otrzymywanie monokryształów Otrzymywanie materiałów superczystych Techniki próżniowe

Technologie wytwarzania metali. Odlewanie Metalurgia proszków Otrzymywanie monokryształów Otrzymywanie materiałów superczystych Techniki próżniowe Technologie wytwarzania metali Odlewanie Metalurgia proszków Otrzymywanie monokryształów Otrzymywanie materiałów superczystych Techniki próżniowe KRYSTALIZACJA METALI I STOPÓW Krzepnięcie - przemiana fazy

Bardziej szczegółowo

Technologie wytwarzania metali. Odlewanie Metalurgia proszków Otrzymywanie monokryształów Otrzymywanie materiałów superczystych Techniki próżniowe

Technologie wytwarzania metali. Odlewanie Metalurgia proszków Otrzymywanie monokryształów Otrzymywanie materiałów superczystych Techniki próżniowe Technologie wytwarzania metali Odlewanie Metalurgia proszków Otrzymywanie monokryształów Otrzymywanie materiałów superczystych Techniki próżniowe KRYSTALIZACJA METALI I STOPÓW Krzepnięcie - przemiana fazy

Bardziej szczegółowo

Stale niestopowe jakościowe Stale niestopowe specjalne

Stale niestopowe jakościowe Stale niestopowe specjalne Ćwiczenie 5 1. Wstęp. Do stali specjalnych zaliczane są m.in. stale o szczególnych własnościach fizycznych i chemicznych. Są to stale odporne na różne typy korozji: chemiczną, elektrochemiczną, gazową

Bardziej szczegółowo

STALE STOPOWE KONSTRUKCYJNE. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego

STALE STOPOWE KONSTRUKCYJNE. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego STALE STOPOWE KONSTRUKCYJNE Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego STALE STOPOWE KONSTRUKCYJNE Ważniejsze grupy stali: stale spawalne o podwyższonej

Bardziej szczegółowo

(12) OPIS PATENTOWY (19) PL (11) 185228

(12) OPIS PATENTOWY (19) PL (11) 185228 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 185228 (21) Numer zgłoszenia: 331212 ( 13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia: 04.07.1997 (86) Data i numer zgłoszenia

Bardziej szczegółowo

Akademia Morska w Szczecinie Instytut InŜynierii Transportu Zakład Techniki Transportu. Materiałoznawstwo i Nauka o materiałach

Akademia Morska w Szczecinie Instytut InŜynierii Transportu Zakład Techniki Transportu. Materiałoznawstwo i Nauka o materiałach Akademia Morska w Szczecinie Instytut InŜynierii Transportu Zakład Techniki Transportu Instrukcja do ćwiczeń laboratoryjnych z przedmiotów Materiałoznawstwo i Nauka o materiałach Wpływ róŝnych rodzajów

Bardziej szczegółowo

KRYSTALIZACJA METALI I STOPÓW. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego

KRYSTALIZACJA METALI I STOPÓW. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego KRYSTALIZACJA METALI I STOPÓW Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego Krzepnięcie przemiana fazy ciekłej w fazę stałą Krystalizacja przemiana

Bardziej szczegółowo

STALE STOPOWE KONSTRUKCYJNE

STALE STOPOWE KONSTRUKCYJNE STALE STOPOWE KONSTRUKCYJNE Podział stali stopowych ze względu na zastosowanie: stale konstrukcyjne stale narzędziowe stale o szczególnych właściwościach STALE STOPOWE KONSTRUKCYJNE Ważniejsze grupy stali:

Bardziej szczegółowo

2012-03-21. Charakterystyka składników - ŻELAZO Duże rozpowszechnienie w przyrodzie ok. 5% w skorupie ziemskiej. Rudy żelaza:

2012-03-21. Charakterystyka składników - ŻELAZO Duże rozpowszechnienie w przyrodzie ok. 5% w skorupie ziemskiej. Rudy żelaza: WYKRES RÓWNOWAGI FAZOWEJ STOPÓW Fe -C Zakres tematyczny 1 Charakterystyka składników - ŻELAZO Duże rozpowszechnienie w przyrodzie ok. 5% w skorupie ziemskiej Rudy żelaza: MAGNETYT - Fe 3 O 4 (ok. 72% mas.

Bardziej szczegółowo

STOPY ŻELAZA Z WĘGLEM STALE I STALIWA NIESTOPOWE

STOPY ŻELAZA Z WĘGLEM STALE I STALIWA NIESTOPOWE STOPY ŻELAZA Z WĘGLEM STALE I STALIWA NIESTOPOWE Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego 1. DEFINICJE, SKŁAD CHEMICZNY 2. PODZIAŁ I ZASADY ZNAKOWANIA

Bardziej szczegółowo

Materiały metalowe. Wpływ składu chemicznego na struktur i własnoci stali. Wpływ składu chemicznego na struktur stali niestopowych i niskostopowych

Materiały metalowe. Wpływ składu chemicznego na struktur i własnoci stali. Wpływ składu chemicznego na struktur stali niestopowych i niskostopowych i własnoci stali Prezentacja ta ma na celu zaprezentowanie oraz przyblienie wiadomoci o wpływie pierwiastków stopowych na struktur stali, przygotowaniu zgładów metalograficznych oraz obserwacji struktur

Bardziej szczegółowo

Występujące w technicznych stopach żelaza pierwiastki (inne niż Fe i C) można podzielić na:

Występujące w technicznych stopach żelaza pierwiastki (inne niż Fe i C) można podzielić na: Materiały lotnicze WBMiL I ML ZI (PRz 2012/2013) dr inż. Maciej Motyka (08/06/13) 1 Stopy żelaza konspekt Stal niestopowa, staliwo i żeliwo Występujące w technicznych stopach żelaza pierwiastki (inne niż

Bardziej szczegółowo

STOPY ŻELAZA. Cz. I. Stale niestopowe konstrukcyjne i o szczególnych właściwościach, staliwa i żeliwa niestopowe

STOPY ŻELAZA. Cz. I. Stale niestopowe konstrukcyjne i o szczególnych właściwościach, staliwa i żeliwa niestopowe STOPY ŻELAZA Cz. I. Stale niestopowe konstrukcyjne i o szczególnych właściwościach, staliwa i żeliwa niestopowe STALE Stal stop żelaza z węglem i innymi dodatkami stopowymi, zawierający do ok. 2 % węgla,

Bardziej szczegółowo

Zespół Szkół Samochodowych

Zespół Szkół Samochodowych Zespół Szkół Samochodowych Podstawy Konstrukcji Maszyn Materiały Konstrukcyjne i Eksploatacyjne Temat: CHARAKTERYSTYKA I OZNACZENIE STALIW. 2016-01-24 1 1. Staliwo powtórzenie. 2. Właściwości staliw. 3.

Bardziej szczegółowo

Metody łączenia metali. rozłączne nierozłączne:

Metody łączenia metali. rozłączne nierozłączne: Metody łączenia metali rozłączne nierozłączne: Lutowanie: łączenie części metalowych za pomocą stopów, zwanych lutami, które mają niższą od lutowanych metali temperaturę topnienia. - lutowanie miękkie

Bardziej szczegółowo

Zakres tematyczny. Podział stali specjalnych, ze względu na warunki pracy:

Zakres tematyczny. Podział stali specjalnych, ze względu na warunki pracy: STAL O SPECJALNYCH WŁAŚCIWOŚCIACH FIZYCZNYCH I CHEMICZNYCH Zakres tematyczny 1 Podział stali specjalnych, ze względu na warunki pracy: - odporne na korozję, - do pracy w obniżonej temperaturze, - do pracy

Bardziej szczegółowo

Wykład 8. Przemiany zachodzące w stopach żelaza z węglem. Przemiany zachodzące podczas nagrzewania

Wykład 8. Przemiany zachodzące w stopach żelaza z węglem. Przemiany zachodzące podczas nagrzewania Wykład 8 Przemiany zachodzące w stopach żelaza z węglem Przemiany zachodzące podczas nagrzewania Nagrzewanie stopów żelaza powyżej temperatury 723 O C powoduje rozpoczęcie przemiany perlitu w austenit

Bardziej szczegółowo

ZAGADNIENIA EGZAMINACYJNE

ZAGADNIENIA EGZAMINACYJNE ZAGADNIENIA EGZAMINACYJNE - zagadnienia, na które należy zwrócić szczególną uwagę 1. Omówić budowę atomu. 2. Co to jest masa atomowa? 3. Omówić budowę układu okresowego pierwiastków. 4. Wyjaśnić strukturę

Bardziej szczegółowo

OBRÓBKA CIEPLNA STOPÓW ŻELAZA. Cz. II. Przemiany austenitu przechłodzonego

OBRÓBKA CIEPLNA STOPÓW ŻELAZA. Cz. II. Przemiany austenitu przechłodzonego OBRÓBKA CIEPLNA STOPÓW ŻELAZA Cz. II. Przemiany austenitu przechłodzonego WPŁYW CHŁODZENIA NA PRZEMIANY AUSTENITU Ar 3, Ar cm, Ar 1 temperatury przy chłodzeniu, niższe od równowagowych A 3, A cm, A 1 A

Bardziej szczegółowo

Co to jest stal nierdzewna? Fe Cr > 10,5% C < 1,2%

Co to jest stal nierdzewna? Fe Cr > 10,5% C < 1,2% Cr > 10,5% C < 1,2% Co to jest stal nierdzewna? Stop żelaza zawierający 10,5% chromu i 1,2% węgla - pierwiastki, przyczyniające się do powstania warstwy wierzchniej (pasywnej) o skłonności do samoczynnego

Bardziej szczegółowo

MATERIAŁY SPIEKANE (SPIEKI)

MATERIAŁY SPIEKANE (SPIEKI) MATERIAŁY SPIEKANE (SPIEKI) Metalurgia proszków jest dziedziną techniki, obejmującą metody wytwarzania proszków metali lub ich mieszanin z proszkami niemetali oraz otrzymywania wyrobów z tych proszków

Bardziej szczegółowo

Nowoczesne stale bainityczne

Nowoczesne stale bainityczne Nowoczesne stale bainityczne Klasyfikacja, projektowanie, mikrostruktura, właściwości oraz przykłady zastosowania Wykład opracował: dr hab. inż. Zdzisław Ławrynowicz, prof. nadzw. UTP Zakład Inżynierii

Bardziej szczegółowo

ĆWICZENIE Nr 5. Laboratorium Inżynierii Materiałowej. Akceptował: Kierownik Katedry prof. dr hab. B. Surowska. Opracował: dr inż.

ĆWICZENIE Nr 5. Laboratorium Inżynierii Materiałowej. Akceptował: Kierownik Katedry prof. dr hab. B. Surowska. Opracował: dr inż. POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY KATEDRA INŻYNIERII MATERIAŁOWEJ Akceptował: Kierownik Katedry prof. dr hab. B. Surowska Laboratorium Inżynierii Materiałowej ĆWICZENIE Nr 5 Opracował: dr inż.

Bardziej szczegółowo

Skład chemiczny wybranych stopów niklu do obróbki plastycznej

Skład chemiczny wybranych stopów niklu do obróbki plastycznej Stopy innych metali Stopy niklu Konstrukcyjne (monele) Oporowe (chromel, alumel, nichromy, kanthal) O szczególnych własnościach fizycznych (inwar, kowar, elinwar, permalloy) Odporne na korozję(hastelloy)

Bardziej szczegółowo

OBRÓBKA CIEPLNA STOPÓW ŻELAZA. Cz. III. Hartowanie i odpuszczanie, obróbka cieplno-chemiczna

OBRÓBKA CIEPLNA STOPÓW ŻELAZA. Cz. III. Hartowanie i odpuszczanie, obróbka cieplno-chemiczna OBRÓBKA CIEPLNA STOPÓW ŻELAZA Cz. III. Hartowanie i odpuszczanie, obróbka cieplno-chemiczna HARTOWANIE, SPOSOBY HARTOWANIA Hartowanie jest obróbką cieplną polegającą na nagrzaniu stali do temperatur występowania

Bardziej szczegółowo

Opis efektów kształcenia dla modułu zajęć

Opis efektów kształcenia dla modułu zajęć Nazwa modułu: Podstawy obróbki cieplnej Rok akademicki: 2013/2014 Kod: MIM-1-505-s Punkty ECTS: 4 Wydział: Inżynierii Metali i Informatyki Przemysłowej Kierunek: Inżynieria Materiałowa Specjalność: Poziom

Bardziej szczegółowo

Stale narzędziowe - stopy przeznaczone na narzędzia tj. przedmioty służące do: rozdzielania i rozdrabniania materiałów nadawania kształtu przez

Stale narzędziowe - stopy przeznaczone na narzędzia tj. przedmioty służące do: rozdzielania i rozdrabniania materiałów nadawania kształtu przez STALE NARZĘDZIOWE Stale narzędziowe - stopy przeznaczone na narzędzia tj. przedmioty służące do: rozdzielania i rozdrabniania materiałów nadawania kształtu przez obróbkę skrawaniem lub przez przeróbkę

Bardziej szczegółowo

1. OZNACZANIE STALI WEDŁUG NORM EUROPEJSKICH

1. OZNACZANIE STALI WEDŁUG NORM EUROPEJSKICH 1. OZNACZANIE STALI WEDŁUG NORM EUROPEJSKICH Zgodnie z Normami Europejskimi obowiązują dwa systemy oznaczania stali: znakowy (według PN-EN 10027-1: 1994); znak stali składa się z symboli literowych i cyfr;

Bardziej szczegółowo

STALE NARZĘDZIOWE DO PRACY NA GORĄCO

STALE NARZĘDZIOWE DO PRACY NA GORĄCO Ćwiczenie 9 Stale narzędziowe STALE NARZĘDZIOWE DO PRACY NA ZIMNO DO PRACY NA GORĄCO SZYBKOTNĄCE NIESTOPOWE STOPOWE Rysunek 1. Klasyfikacja stali narzędziowej. Ze stali narzędziowej wykonuje się narzędzia

Bardziej szczegółowo

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 1449

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 1449 ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 1449 wydany przez POLSKIE CENTRUM AKREDYTACJI 01-382 Warszawa, ul. Szczotkarska 42 Wydanie nr 6 Data wydania: 31 sierpnia 2018 r. Nazwa i adres ARCELORMITTAL

Bardziej szczegółowo

Spis treści: Oznaczenia Wstęp Metale w budownictwie Procesy wytwarzania stali Podstawowe pojęcia Proces wielkopiecowy Proces konwertorowy i

Spis treści: Oznaczenia Wstęp Metale w budownictwie Procesy wytwarzania stali Podstawowe pojęcia Proces wielkopiecowy Proces konwertorowy i Spis treści: Oznaczenia Wstęp Metale w budownictwie Procesy wytwarzania stali Podstawowe pojęcia Proces wielkopiecowy Proces konwertorowy i martenowski Odtlenianie stali Odlewanie stali Proces ciągłego

Bardziej szczegółowo

PL B1. AKADEMIA GÓRNICZO-HUTNICZA IM. STANISŁAWA STASZICA W KRAKOWIE, Kraków, PL BUP 08/13

PL B1. AKADEMIA GÓRNICZO-HUTNICZA IM. STANISŁAWA STASZICA W KRAKOWIE, Kraków, PL BUP 08/13 PL 223497 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 223497 (13) B1 (21) Numer zgłoszenia: 399322 (51) Int.Cl. B23P 17/00 (2006.01) C21D 8/12 (2006.01) Urząd Patentowy Rzeczypospolitej Polskiej

Bardziej szczegółowo

Wykresy równowagi układu żelazo-węgiel. Stabilny żelazo grafit Metastabilny żelazo cementyt

Wykresy równowagi układu żelazo-węgiel. Stabilny żelazo grafit Metastabilny żelazo cementyt Wykresy równowagi układu żelazo-węgiel Stabilny żelazo grafit Metastabilny żelazo cementyt UKŁAD RÓWNOWAGI FAZOWEJ ŻELAZO-CEMENTYT Schemat wykresu układu równowagi fazowej żelazo-węgiel i żelazo-cementyt

Bardziej szczegółowo

Ich właściwości zmieniające się w szerokim zakresie w zależności od składu chemicznego (rys) i technologii wytwarzania wyrobu.

Ich właściwości zmieniające się w szerokim zakresie w zależności od składu chemicznego (rys) i technologii wytwarzania wyrobu. STOPY ŻELAZA Ich właściwości zmieniające się w szerokim zakresie w zależności od składu chemicznego (rys) i technologii wytwarzania wyrobu. Ze względu na bardzo dużą ilość stopów żelaza z węglem dla ułatwienia

Bardziej szczegółowo

SPIS TREŚCI: Przedmowa Spawalność stali Definicja spawalności stali Wpływ składników stopowych na spawalność stali 19

SPIS TREŚCI: Przedmowa Spawalność stali Definicja spawalności stali Wpływ składników stopowych na spawalność stali 19 SPIS TREŚCI: Przedmowa 11 1. Spawalność stali 13 1.1. Definicja spawalności stali 13 1.2. Wpływ składników stopowych na spawalność stali 19 2. Pękanie połączeń spawanych 23 2.1. Pęknięcia gorące 23 2.1.1.

Bardziej szczegółowo

5. Klasyfikacja stali 1

5. Klasyfikacja stali 1 5. Klasyfikacja stali 1 Klasyfikacji gatunków stali dokonuje się zgodnie z PN-EN 10020:1996 według składu chemicznego oraz wg ich zastosowania i własności mechanicznych lub fizycznych. Klasyfikacja stali

Bardziej szczegółowo

Naprężenia i odkształcenia spawalnicze

Naprężenia i odkształcenia spawalnicze Naprężenia i odkształcenia spawalnicze Cieplno-mechaniczne właściwości metali i stopów Parametrami, które określają stan mechaniczny metalu w różnych temperaturach, są: - moduł sprężystości podłużnej E,

Bardziej szczegółowo

(86) Data i numer zgłoszenia międzynarodowego: , PCT/FR02/00225 (87) Data i numer publikacji zgłoszenia międzynarodowego:

(86) Data i numer zgłoszenia międzynarodowego: , PCT/FR02/00225 (87) Data i numer publikacji zgłoszenia międzynarodowego: RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 196846 (21) Numer zgłoszenia: 362127 (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia: 21.01.2002 (86) Data i numer zgłoszenia

Bardziej szczegółowo

MIKROSKOPIA METALOGRAFICZNA

MIKROSKOPIA METALOGRAFICZNA MIKROSKOPIA METALOGRAFICZNA WYKŁAD 4 Żeliwa. Stale wysokostopowe dr inż. Michał Szociński Spis zagadnień Ogólna charakterystyka żeliw o o o Żeliwo szare Żeliwo sferoidalne Żeliwo białe Grafityzacja żeliwa

Bardziej szczegółowo

SPRAWOZDANIE Z MATERIAŁOZNAWSTWA - LABORATORIUM OBRÓBKA CIEPLNA STALI

SPRAWOZDANIE Z MATERIAŁOZNAWSTWA - LABORATORIUM OBRÓBKA CIEPLNA STALI SPRAWOZDANIE Z MATERIAŁOZNAWSTWA - LABORATORIUM OBRÓBKA CIEPLNA STALI Obróbką cieplną nazywa sie zabiegi technologiczne umożliwiające dzięki grzaniu i chłodzeniu zmianę mikrostruktury, a przez to własności

Bardziej szczegółowo

Technologie Materiałowe II

Technologie Materiałowe II KATEDRA INŻYNIERII MATERIAŁOWEJ I SPAJANIA ZAKŁAD INŻYNIERII SPAJANIA Technologie Materiałowe II dr inż. Dariusz Fydrych, dr hab. inż. Jerzy Łabanowski, prof.nadzw. PG Kierunek studiów: Inżynieria Materiałowa

Bardziej szczegółowo

Stal stopowa - stop żelaza z węglem, zawierający do ok. 2 % węgla i pierwiastki (dodatki stopowe) wprowadzone celowo dla nadania stali wymaganych

Stal stopowa - stop żelaza z węglem, zawierający do ok. 2 % węgla i pierwiastki (dodatki stopowe) wprowadzone celowo dla nadania stali wymaganych STALE STOPOWE Stal stopowa - stop żelaza z węglem, zawierający do ok. 2 % węgla i pierwiastki (dodatki stopowe) wprowadzone celowo dla nadania stali wymaganych właściwości, otrzymany w procesach stalowniczych,

Bardziej szczegółowo

Stopy żelaza z węglem

Stopy żelaza z węglem WYKŁAD 7 Stopy żelaza z węglem Odmiany alotropowe Fe Fe α - odmiana alotropowa żelaza charakteryzująca się komórka sieciową A2, regularną przestrzennie centrowaną. Żelazo w odmianie alotropowej alfa występuje

Bardziej szczegółowo

ĆWICZENIE Nr 7. Laboratorium Inżynierii Materiałowej. Akceptował: Kierownik Katedry prof. dr hab. B. Surowska. Opracował: dr inż.

ĆWICZENIE Nr 7. Laboratorium Inżynierii Materiałowej. Akceptował: Kierownik Katedry prof. dr hab. B. Surowska. Opracował: dr inż. POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY KATEDRA INŻYNIERII MATERIAŁOWEJ Akceptował: Kierownik Katedry prof. dr hab. B. Surowska Laboratorium Inżynierii Materiałowej ĆWICZENIE Nr 7 Opracował: dr inż.

Bardziej szczegółowo

PL B1. AKADEMIA GÓRNICZO-HUTNICZA IM. STANISŁAWA STASZICA W KRAKOWIE, Kraków, PL BUP 08/13

PL B1. AKADEMIA GÓRNICZO-HUTNICZA IM. STANISŁAWA STASZICA W KRAKOWIE, Kraków, PL BUP 08/13 PL 223496 B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) 223496 (13) B1 (21) Numer zgłoszenia: 399321 (51) Int.Cl. B23P 17/00 (2006.01) C21D 8/12 (2006.01) Urząd Patentowy Rzeczypospolitej Polskiej

Bardziej szczegółowo

STABILNOŚĆ STRUKTURALNA STALI P92 W KSZTAŁTOWANYCH PLASTYCZNIE ELEMENTACH RUROCIĄGÓW KOTŁÓW ENERGETYCZNYCH ANDRZEJ TOKARZ, WŁADYSŁAW ZALECKI

STABILNOŚĆ STRUKTURALNA STALI P92 W KSZTAŁTOWANYCH PLASTYCZNIE ELEMENTACH RUROCIĄGÓW KOTŁÓW ENERGETYCZNYCH ANDRZEJ TOKARZ, WŁADYSŁAW ZALECKI PL0400058 STABILNOŚĆ STRUKTURALNA STALI P92 W KSZTAŁTOWANYCH PLASTYCZNIE ELEMENTACH RUROCIĄGÓW KOTŁÓW ENERGETYCZNYCH ANDRZEJ TOKARZ, WŁADYSŁAW ZALECKI Instytut Metalurgii Żelaza im. S. Staszica, Gliwice

Bardziej szczegółowo

OK Tubrodur Typ wypełnienia: specjalny

OK Tubrodur Typ wypełnienia: specjalny OK Tubrodur 14.70 EN 14700: T Z Fe14 Drut rdzeniowy do napawania wytwarzający stopiwo o dużej zawartości węglików chromu, niezwykle odporne na zużycie przez ścieranie drobnoziarnistymi materiałami, takimi

Bardziej szczegółowo

Stale narzędziowe - stopy przeznaczone na narzędzia tj. przedmioty służące do rozdzielania i rozdrabniania materiałów bądź nadawania kształtu przez

Stale narzędziowe - stopy przeznaczone na narzędzia tj. przedmioty służące do rozdzielania i rozdrabniania materiałów bądź nadawania kształtu przez STALE NARZĘDZIOWE Stale narzędziowe - stopy przeznaczone na narzędzia tj. przedmioty służące do rozdzielania i rozdrabniania materiałów bądź nadawania kształtu przez obróbkę skrawaniem lub przez przeróbkę

Bardziej szczegółowo

OBRÓBKA CIEPLNA. opracował dr inż. Stanisław Rymkiewicz

OBRÓBKA CIEPLNA. opracował dr inż. Stanisław Rymkiewicz OBRÓBKA CIEPLNA opracował dr inż. Stanisław Rymkiewicz Schemat wykresu układu równowagi fazowej żelazo-węgiel i żelazo-cementyt t, ºC Fe 6,67 Fe 3 C stężenie masowe, C [%] C żelazo cementyt (Fe - Fe 3

Bardziej szczegółowo

Wydajność w obszarze HSS

Wydajność w obszarze HSS New czerwiec 2017 Nowe produkty dla techników obróbki skrawaniem Wydajność w obszarze HSS Nowe wiertło HSS-E-PM UNI wypełnia lukę pomiędzy HSS a VHM TOTAL TOOLING = JAKOŚĆ x SERWIS 2 WNT Polska Sp. z o.o.

Bardziej szczegółowo

Technologie wytwarzania. Opracował Dr inż. Stanisław Rymkiewicz KIM WM PG

Technologie wytwarzania. Opracował Dr inż. Stanisław Rymkiewicz KIM WM PG Technologie wytwarzania Opracował Dr inż. Stanisław Rymkiewicz KIM WM PG Technologie wytwarzania Odlewanie Metalurgia proszków Otrzymywanie monokryształów Otrzymywanie materiałów superczystych Techniki

Bardziej szczegółowo

6. OBRÓBKA CIEPLNO - PLASTYCZNA

6. OBRÓBKA CIEPLNO - PLASTYCZNA 6. OBRÓBKA CIEPLNO - PLASTYCZNA 6.1. Cel ćwiczenia Zapoznanie się z rodzajami obróbki cieplno plastycznej i ich wpływem na własności metali. 6.2. Wprowadzenie Obróbką cieplno-plastyczną, zwaną potocznie

Bardziej szczegółowo

Obróbka cieplna stali

Obróbka cieplna stali OBRÓBKA CIEPLNA Obróbka cieplna stali Powstawanie austenitu podczas nagrzewania Ujednorodnianie austenitu Zmiany wielkości ziarna Przemiany w stali podczas chłodzenia Martenzytyczna Bainityczna Perlityczna

Bardziej szczegółowo

STALE STOPOWE. (konstrukcyjne i o szczególnych właściwościach)

STALE STOPOWE. (konstrukcyjne i o szczególnych właściwościach) STALE STOPOWE (konstrukcyjne i o szczególnych właściwościach) Stal stopowa - stop żelaza z węglem, zawierający do ok. 2 % węgla i pierwiastki (dodatki stopowe) wprowadzone celowo dla nadania stali wymaganych

Bardziej szczegółowo

Materiały Reaktorowe. Efekty fizyczne uszkodzeń radiacyjnych

Materiały Reaktorowe. Efekty fizyczne uszkodzeń radiacyjnych Materiały Reaktorowe Efekty fizyczne uszkodzeń radiacyjnych Stale stopowe Stal stopowa stal, w której oprócz węgla występują inne dodatki stopowe o zawartości od kilku do nawet kilkudziesięciu procent,

Bardziej szczegółowo

poradnik poradnik katalog wyrobów

poradnik poradnik katalog wyrobów tabela gatunków 2 oznaczenia stanów utwardzenia 3 własności mechaniczne blach i płyt 4 własności mechaniczne produktów ciągnionych 13 własności mechaniczne produktów wyciskanych 15 wykaz norm 17 poradnik

Bardziej szczegółowo

Żelazo i jego stopy.

Żelazo i jego stopy. Żelazo i jego stopy Pierwsze żelazo, jakie zaczął wykorzystywać człowiek, pochodziło z meteorytów spadających na Ziemię. Żelazo w porównaniu z miedzią czy brązem było znacznie twardsze. Narzędzia lub broń

Bardziej szczegółowo

OBRÓBKA PLASTYCZNA METALI

OBRÓBKA PLASTYCZNA METALI OBRÓBKA PLASTYCZNA METALI Plastyczność: zdolność metali i stopów do trwałego odkształcania się bez naruszenia spójności Obróbka plastyczna: walcowanie, kucie, prasowanie, ciągnienie Produkty i półprodukty

Bardziej szczegółowo

Metaloznawstwo II Metal Science II

Metaloznawstwo II Metal Science II Załącznik nr 7 do Zarządzenia Rektora nr 10/12 z dnia 21 lutego 2012r. KARTA MODUŁU / KARTA PRZEDMIOTU Kod modułu Nazwa modułu Nazwa modułu w języku angielskim Obowiązuje od roku akademickiego 2013/2014

Bardziej szczegółowo

Stale narzędziowe. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego

Stale narzędziowe. Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego Stale narzędziowe Publikacja współfinansowana ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego Stale narzędziowe stopy przeznaczone na narzędzia tj. przedmioty służące do rozdzielania

Bardziej szczegółowo

STALE NARZĘDZIOWE (opracowanie dr Maria Głowacka) I. Ogólna charakterystyka Wysoka twardość Odporność na zużycie ścierne Odpowiednia hartowność

STALE NARZĘDZIOWE (opracowanie dr Maria Głowacka) I. Ogólna charakterystyka Wysoka twardość Odporność na zużycie ścierne Odpowiednia hartowność STALE NARZĘDZIOWE (opracowanie dr Maria Głowacka) I. Ogólna charakterystyka Stale narzędziowe są stopami przeznaczonymi na narzędzia tj. przedmioty służące do rozdzielania i rozdrabniania materiałów bądź

Bardziej szczegółowo

Wykład 9 Obróbka cieplna zwykła

Wykład 9 Obróbka cieplna zwykła Wykład 9 Obróbka cieplna zwykła Rozróżniamy 3 rodzaje obróbki cieplnej: Obróbka cieplna zwykła, którą realizujemy stosując 2 parametry: t, τ Obróbka cieplno-chemiczna, którą realizujemy stosując parametry:

Bardziej szczegółowo

3. Materiały stosowane do budowy maszyn elektrycznych

3. Materiały stosowane do budowy maszyn elektrycznych 3. Materiały stosowane do budowy maszyn elektrycznych 3.1. Materiały na rdzenie magnetyczne Wymagania w stosunku do materiałów magnetycznych miękkich: - duża indukcja nasycenia, - łatwa magnasowalność

Bardziej szczegółowo

Stale austenityczne. Struktura i własności

Stale austenityczne. Struktura i własności Stale austenityczne Struktura i własności Ściśle ustalone składy chemiczne (tablica) zapewniające im paramagnetyczną strukturę austenityczną W celu uzyskania dobrej odporności na korozję wżerową w środowisku

Bardziej szczegółowo

Austenityczne stale nierdzewne

Austenityczne stale nierdzewne Stowarzyszenie Stal Nierdzewna ul. Ligocka 103 40-568 Katowice e-mail: ssn@stalenierdzewne.pl www.stalenierdzewne.pl Austenityczne stale nierdzewne Strona 1 z 7 Skład chemiczny austenitycznych stali odpornych

Bardziej szczegółowo

OK Tigrod 308L (OK Tigrod 16.10)*

OK Tigrod 308L (OK Tigrod 16.10)* OK Tigrod 308L (OK Tigrod 16.10)* SFA/AWS A 5.9: ER 308L EN ISO 14343-A: W 19 9 L Spoiwo austenityczne o bardzo niskiej zawartości węgla, do spawania stali odpornych na korozję, zawierających ok. 18% Cr

Bardziej szczegółowo

Wady wyrobów metalowych

Wady wyrobów metalowych Wady wyrobów metalowych Marta Wojas Urząd Dozoru Technicznego 1. WSTĘP Wiadomości o wyrobach metalowych, procesach ich wytwarzania oraz wadach mogących występować w wyrobach są niesłychanie istotnym obszarem

Bardziej szczegółowo

Normalizacja i ocena jakości metali. Stale spawalne o podwyższonej wytrzymałości

Normalizacja i ocena jakości metali. Stale spawalne o podwyższonej wytrzymałości Normalizacja i ocena jakości metali Stale spawalne o podwyższonej wytrzymałości 1 Spawalność - podstawowa własność niskostopowych stali spawalnych Spawalność jest właściwością technologiczną określającą

Bardziej szczegółowo

POLITECHNIKA SZCZECIŃSKA INSTYTUT INŻYNIERII MATERIAŁOWEJ ZAKŁAD METALOZNAWSTWA I ODLEWNICTWA

POLITECHNIKA SZCZECIŃSKA INSTYTUT INŻYNIERII MATERIAŁOWEJ ZAKŁAD METALOZNAWSTWA I ODLEWNICTWA POLITECHNIKA SZCZECIŃSKA INSTYTUT INŻYNIERII MATERIAŁOWEJ ZAKŁAD METALOZNAWSTWA I ODLEWNICTWA PRZEDMIOT: PODSTAWY NAUKI O MATERIAŁACH II (Tworzywa Metaliczne) Temat ćwiczenia: STRUKTURY STALI OBROBIONYCH

Bardziej szczegółowo

STALE ODPORNE NA KOROZJĘ

STALE ODPORNE NA KOROZJĘ STALE ODPORNE NA KOROZJĘ STALE ODPORNE NA KOROZJĘ stale zawierające co najmniej 10,5% chromu i max. 1,20% węgla (EN 100881:2007) Podział ze względu właściwości użytkowych stale nierdzewne stale żaroodporne

Bardziej szczegółowo

Odpuszczanie (tempering)

Odpuszczanie (tempering) Odpuszczanie (tempering) Nagrzewanie zahartowanej stali (o strukturze martenzytycznej) celem zwiększenia jej plastyczności Podczas nagrzewania występuje wydzielanie węglików i zdrowienie struktury dyslokacyjnej

Bardziej szczegółowo

Materiały konstrukcyjne

Materiały konstrukcyjne Materiały konstrukcyjne 2 Stal Stal jest to materiał zawierający (masowo): więcej żelaza niż jakiegokolwiek innego pierwiastka; o zawartości węgla w zasadzie mniej niż 2%; zawierający również inne pierwiastki.

Bardziej szczegółowo

3. Stopy żelaza z węglem

3. Stopy żelaza z węglem 3. Stopy żelaza z węglem 3.1. Charakterystyka żelaza Żelazo jest pierwiastkiem metalicznym o temperaturze topnienia 1534 C i temperaturze wrzenia 3070 C. W przyrodzie występuje głównie w postaci tlenków,

Bardziej szczegółowo

CIENKOŚCIENNE KONSTRUKCJE METALOWE

CIENKOŚCIENNE KONSTRUKCJE METALOWE CIENKOŚCIENNE KONSTRUKCJE METALOWE Wykład 2: Materiały, kształtowniki gięte, blachy profilowane MATERIAŁY Stal konstrukcyjna na elementy cienkościenne powinna spełniać podstawowe wymagania stawiane stalom:

Bardziej szczegółowo

(12) TŁUMACZENIE PATENTU EUROPEJSKIEGO (19) PL (11) PL/EP (96) Data i numer zgłoszenia patentu europejskiego:

(12) TŁUMACZENIE PATENTU EUROPEJSKIEGO (19) PL (11) PL/EP (96) Data i numer zgłoszenia patentu europejskiego: RZECZPOSPOLITA POLSKA (12) TŁUMACZENIE PATENTU EUROPEJSKIEGO (19) PL (11) PL/EP 2085174 Urząd Patentowy Rzeczypospolitej Polskiej (96) Data i numer zgłoszenia patentu europejskiego: 02.02.2009 09001379.8

Bardziej szczegółowo

ĆWICZENIE Nr 8. Laboratorium InŜynierii Materiałowej. Opracowali: dr inŝ. Krzysztof Pałka dr Hanna Stupnicka

ĆWICZENIE Nr 8. Laboratorium InŜynierii Materiałowej. Opracowali: dr inŝ. Krzysztof Pałka dr Hanna Stupnicka Akceptował: Kierownik Katedry prof. dr hab. inŝ. A. Weroński POLITECHNIKA LUBELSKA WYDZIAŁ MECHANICZNY KATEDRA INśYNIERII MATERIAŁOWEJ Laboratorium InŜynierii Materiałowej ĆWICZENIE Nr 8 Opracowali: dr

Bardziej szczegółowo

Zachodniopomorski Uniwersytet Technologiczny INSTYTUT INŻYNIERII MATERIAŁOWEJ Zakład Metaloznawstwa i Odlewnictwa

Zachodniopomorski Uniwersytet Technologiczny INSTYTUT INŻYNIERII MATERIAŁOWEJ Zakład Metaloznawstwa i Odlewnictwa Zachodniopomorski Uniwersytet Technologiczny INSTYTUT INŻYNIERII MTERIŁOWEJ Zakład Metaloznawstwa i Odlewnictwa Przedmiot: Podstawy Nauki o Materiałach I i II, Materiały Konstrukcyjne, Współczesne Materiały

Bardziej szczegółowo

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 342

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 342 ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 342 wydany przez POLSKIE CENTRUM AKREDYTACJI 01-382 Warszawa ul. Szczotkarska 42 Wydanie nr 13, Data wydania: 22 kwietnia 2015 r. Nazwa i adres INSTYTUT

Bardziej szczegółowo

Dr inż. Paweł Rokicki Politechnika Rzeszowska Katedra Materiałoznawstwa, Bud. C, pok. 204 Tel: (17) 865-1124. Ciągnienie

Dr inż. Paweł Rokicki Politechnika Rzeszowska Katedra Materiałoznawstwa, Bud. C, pok. 204 Tel: (17) 865-1124. Ciągnienie Dr inż. Paweł Rokicki Politechnika Rzeszowska Katedra Materiałoznawstwa, Bud. C, pok. 204 Tel: (17) 865-1124 Ciągnienie Ciągnienie jest procesem kształtowania wyrobów długich jak druty i pręty, okrągłych

Bardziej szczegółowo

Podstawy nauki o materiałach. Struktura i własności staliw. Struktura i własności staliw

Podstawy nauki o materiałach. Struktura i własności staliw. Struktura i własności staliw Spis Treści Wiadomości podstawowe Staliwo niestopowe Staliwo stopowe Piece do wytapiania staliwa Produkcja podstawowych wyrobów hutnictwa w Polsce Produkcja podstawowych wyrobów hutnictwa w Polsce (tys.

Bardziej szczegółowo

Badania wytrzymałościowe

Badania wytrzymałościowe WyŜsza Szkoła InŜynierii Dentystycznej im. prof. A.Meissnera w Ustroniu Badania wytrzymałościowe elementów drucianych w aparatach czynnościowych. Pod kierunkiem naukowym prof. V. Bednara Monika Piotrowska

Bardziej szczegółowo

PODSTAWY OBRÓBKI CIEPLNEJ STOPÓW ŻELAZA HARTOWANIE I ODPUSZCZANIE

PODSTAWY OBRÓBKI CIEPLNEJ STOPÓW ŻELAZA HARTOWANIE I ODPUSZCZANIE PODSTAWY OBRÓBKI CIEPLNEJ STOPÓW ŻELAZA HARTOWANIE I ODPUSZCZANIE 1. WPŁYW CHŁODZENIA NA PRZEMIANY AUSTENITU 2. MARTENZYT 3. BAINIT 4. WYKRESY CTP 5. HARTOWANIE 6. HARTOWNOŚĆ 7. ODPUSZCZANIE 1.WPŁYW CHŁODZENIA

Bardziej szczegółowo

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 342

ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 342 ZAKRES AKREDYTACJI LABORATORIUM BADAWCZEGO Nr AB 342 wydany przez POLSKIE CENTRUM AKREDYTACJI 01-382 Warszawa ul. Szczotkarska 42 Wydanie nr 8, Data wydania: 17 września 2009 r. Nazwa i adres organizacji

Bardziej szczegółowo
