1 Do przedmuchu, czyszczenia i osuszania, silną i skoncentrowaną kurtyną powietrzną CZYM SĄ NOŻE POWIETRZNE Silent X-stream TM Air lade TM Air Knife to łatwy w montażu i obsłudze nóż powietrzny, redukujący hałas oraz zużycie sprężonego powietrza. Jest to obecnie najbardziej zaawansowana jednostka w dostępnej na rynku technologii noży powietrznych redukujących hałas i zużycie sprężonego powietrza przy jednoczesnym zachowaniu optymalnej energii przedmuchu. Silent X-stream TM Air lade TM Air Knife wytwarza laminarny strumień powietrza wzdłuż swojej długości przy użyciu efektu Coanda, który wprowadza dużą ilość powietrza z otoczenia przy użyciu niewielkiej ilości sprężonego powietrza z noża powietrznego, wytwarzając przepływ końcowy powiększony do 40 razy. Zwrot z inwestycji na sprężonym powietrzu w niektórych aplikacjeach jest możliwy już po kilku tygodniach. Silent X-stream TM Air lade TM Air Knife wykonywany jest w trzech wersjach: Żółto Anodowane Aluminium dla większości aplikacji, Twardo Anodowane Aluminium dla aplikacji w środowiskach ściernych i Stal Nierdzewna dla środowisk korozyjnych i wysokotemperaturowych. WAŻNE: Dystanse z plastiku mogą zużywać się błyskawicznie jeżeli powietrze nie jest czyste. Nex Flow stosuje tylko dystanse ze stali nierdzewnej Dostępna wersja twardo anodowana do pracy w środowiskach ściernych i tam gdzie materiał może mieć kontakt z nożem ZALETY NOŻY POWIETRZNYCH: rak części ruchomych, Pełny przedmuch wzdłuż całego noża, Zasilanie po obu bokach i z tyłu, Zasilane powietrzem, nie elektrycznością, Zastępują otwarte rurki i dysze używane do przedmuchu, oczyszczania, osuszania i chłodzenia, Wysoki stopień wzmocnienia przepływu, Praca ciąga, brak ryzyka wybuchu lub porażenia prądem SILENT X-STREAM TM AIR LADE TM - KORZYŚCI: Dłuższa żywotność w trudnych środowiskach pracy niż u konkurencji, Niższe zużycie sprężonego powietrza niż w otwartych rurkach i dyszach, Może być dostawiany do innych noży, aby uzyskać większą długość przedmuchu ezobsługowość i bezpieczeństwo VS DMUCHAWY: Zasilane powietrzem, nie elektrycznością - bezpieczeństwo rak części ruchomych - dlatego bardziej bezpieczne i bezobsługowe Niższy poziom hałasu - 69dA i niżej 1

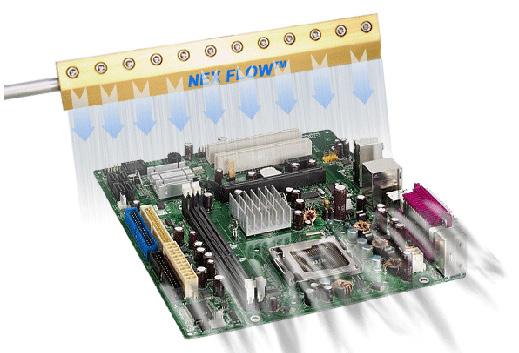

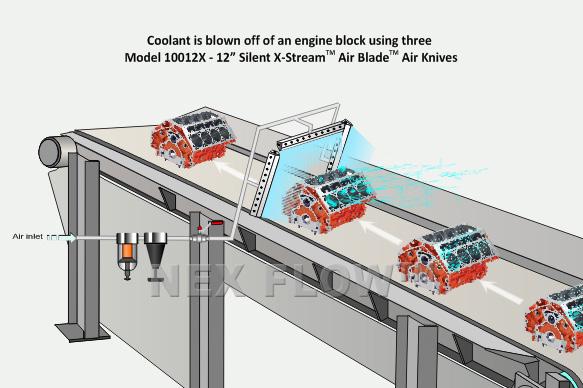

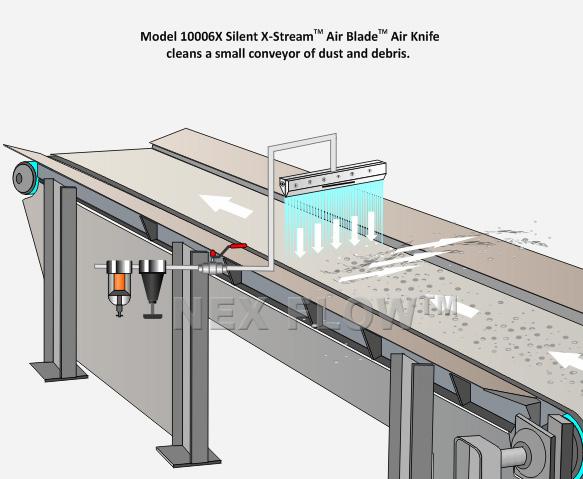

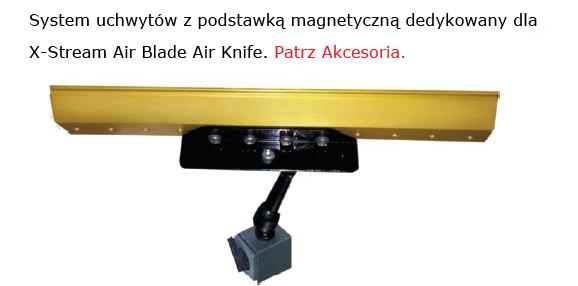

2 SILENT X-STREAM TM AIR LADE TM - APLIKACJE: Oczyszczanie arkuszy blachy, Osuszanie detali, Czyszczenie i suszenie procesów taśmowych, Odmuchiwanie przed malowaniem Usuwanie skrawków materiałów Chłodzenie detali, Chłodzenie obwodów drukowanych Oddzielanie od otoczenia efektem kurtyny powietrznej, Otwieranie torebek przed napełnianiem Rozdzielanie arkuszy VS INNE PRODUKTY DO PRZEDMUCHU: 1. Rura z nawierconymi otworami - typowa rura z otworami zużywa dużo sprężonego powietrza oraz generuje wysoki hałas, oraz nieregularny strumień, Silent X-stream TM Air lade TM Air Knife może zaoszczędzić do 50% sprężonego powietrza 2. Dysze płaskie - ten produkt może zużyć nawet więcej sprężonego powietrza niż nawiercana rura, przy tych samych problemach z nieregularnym strumieniem oraz hałasem 3. Dmuchawy - wymagają początkowo dużej inwestycji kapitału, choć zużywają mniej energii od noży na sprężone powietrze w sposób ciągły. Jednakże dmuchawy nie mogą pracować w trybie częstego załączania i rozłączania, tak że w aplikacjach pracy przerywanej mogą zużywać tyle samo energii. Przy wyborze noż powietrzny czy dmuchawa należy wziąść pod uwagę: A. Dostępność źródła energii - prądu elektrycznego bądź sprężonego powietrza. Przestrzeń i waga - są to dwa ważne czynniki, które wpływają na koszty ogólne oraz utrzymania systemu. Nóż powietrzny na sprężone powietrze jest lekki i kompaktowy C. Poziom hałasu - Silent X-stream TM Air lade TM Air Knife jest cichy podczas gdy systemy dmuchaw są głośne i wymagają kosztownych wytłumień D. Specyfika aplikacji - szczegółowe wymagania danej aplikacji często determinują co zastosować. Przerywany przedmuch i/lub mała przestrzeń decyduje o użyciu Silent X-stream TM Air lade TM Air Knife E. Niezawodność - systemy dmuchaw wymagają obsługi, ponieważ zawierają części ruchome. Silent X-stream TM Air lade TM Air Knife nie wymaga konserwacji F. Koszty energii - koszty energii mogą być niższe w systemach dmuchaw szczególnie w aplikacjach o przedmuchu ciągym. Jednakże koszt energii może być często niewspółmierny do kosztu inwestycji w dmuchawę oraz kosztów jej utrzymania. Silent X-stream TM Air lade TM Air Knife jest rozwiązaniem niskobudżetowym ze znikomymi wymogami utrzymania G. Koszty systemu - dużo wyższe dla dmuchaw, szczególnie gdy wymagane jest wytłumienie. Koszty te są niskie dla Silent X-stream TM Air lade TM Air Knife H. Koszty obsługi i utrzymania - w niektórych sytuacjach koszty utrzymania moga być dużym minusem dla dmuchaw, szczególnie gdy operują w kwaśnym środowisku. Silent X-stream TM Air lade TM Air Knife wypada w tym porównaniu lepiej gdyż jest odporny na kwaśne środowisko. Specjalny, 24 plastikowy Silent X-stram TM Air lade TM Air Knife z HDPE, został stworzony do pracy w środowiskach, w których nie mogą pracować nawet noże powietrzne ze stali nierdzewnej, śruby zostały pokryte dodatkowym pasem materiału HDPE 2

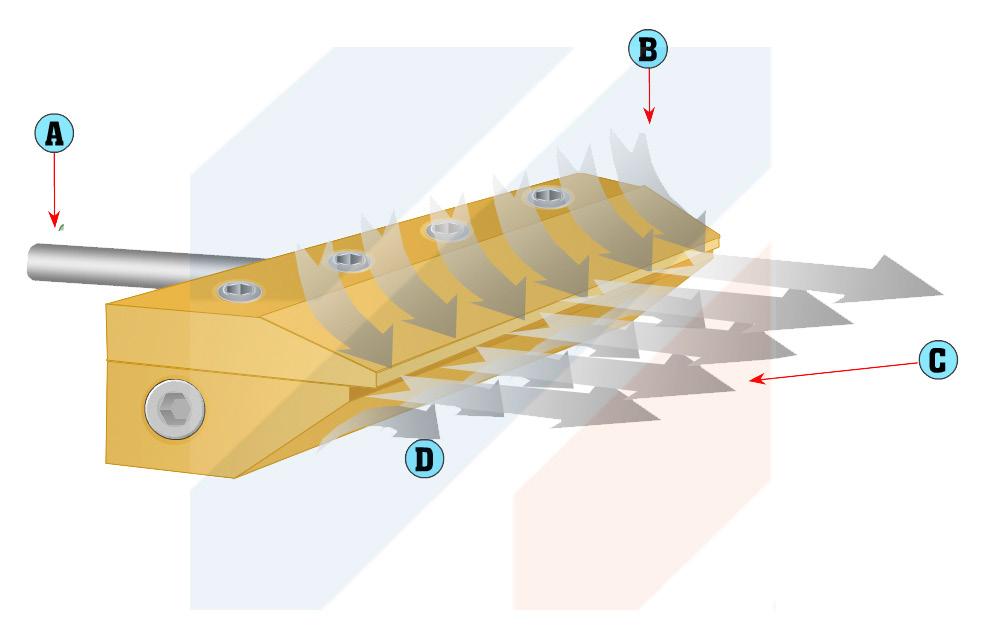

3 - ZASA- DA DZIAŁANIA Silent X-Stream tm Air lade tm Air Knife - sprężone powietrze zasila nóż wlotem (A) z tyłu (opcjonalnie z boku). Powietrze z otoczenia zagarniane jest profilami () i (D) poprzez wypływający szczeliną (C) strumień sprężonego powietrza. Powietrze z otoczenia podąża za profilem sprężonego powietrza tak, że tworzy perfekcyjnie prostą i zwartą kurtynę powietrzną na całej długości noża. Wzmocniony strumień powietrza zwiększa swoją prędkość i siłę, utrzymując zwartą i laminarną powierzchnię przedmuchu przy minimalnym odchyleniu strugi, co pozwala zredukować zużycie energii w aplikacjach przedmuchu i chłodzenia. X-Stream tm Air lade tm Air Knife - dostępny jest w trzynastu (13) długościach w opcji Żółto Anodowane Aluminium, Twardo Anodowane Aluminium i : 2 (51mm), 3 (76mm), 6 (152mm), 9 (229mm), 12 (305mm), 15 (381mm), 18 (457mm), 24 (610mm), 30 (761mm), 36 (914mm), 42 (1067mm), 48 (1219mm) i 54 (1372mm) 3

4 TAELA WYMIARÓW - ŻÓŁTO ANODOWANE ALUMINIUM: Nr Części (żółto anodowane aluminium) Model 10002X Model 10003X Model 10006X Model 10009X Model 10012X Model 10015X Model 10018X Model 10024X Model 10030X Model 10036X Model 10042X Model 10048X Model 10054X AA cale A cale cale C cale D cale E cale F cale cale Liczba wejść tylnych (bocznych) 2 (50,8) N/A N/A 1 (25.4) 0.5 (12.7) (11) N/A N/A 1(0) 3 (76,2).641 (16.3) N/A 1.5 (38.1) (7) (11) (21) (5.56) 1(0) 6 (152) 1 (25.4) 2 (50.8) 3 (76.2) 0.5 (12.7) (11) (21) (5.56) 1(2) 9 (229) 1 (25.4) 2 (50.8) 3 (76.2) 0.5 (12.7) (11) (21) (5.56) 2(2) 12 (305) 1 (25.4) 2 (50.8) 3 (76.2) 0.5 (12.7) (11) (21) (5.56) 2(2) 15 (382) 1 (25.4) 2 (50.8) 4 (101.6) 0.5 (12.7) (11) (21) (5.56) 1(2) 18 (457) 1 (25.4) 2 (50.8) 5 (127) 0.5 (12.7) (11) (21) (5.56) 2(2) 24 (610) 1 (25.4) 2 (50.8) 6 (152.4) 0.5 (12.7) (11) (21) (5.56) 2(2) 30 (761) 1 (25.4) 2 (50.8) 6 (152.4) 0.5 (12.7) (11) (21) (5.56) 2(2) 36 (914) 1 (25.4) 2 (50.8) 6 (152.4) 0.5 (12.7) (11) (21) (5.56) 2(2) 42 (1067) 1 (25.4) 2 (50.8) 6 (152.4) 0.5 (12.7) (11) (21) (5.56) 2(2) 48 (1219) 54 (1372) Uwaga: Dla rozmiaru 48 i dłuższych występuje trzecie wejście z tyłu 1/4 NPT, pośrodku na tej samej wysokości co pozostałe dwa PODKŁADKI DYSTANSOWE: Nex Flow TM używa w swoich produktach podkładek dystansowych jedynie ze stali nierdzewnej, ponieważ podkładki wykonane z plastiku zużywają się szybko i wymagają wymiany nawet jeśli powietrze dostarczane do noża jest czyste. Podkadki te są grubości.002 (.05mm). Dla większości aplikacji są one wystarczające. Jednakże prędkość oraz siłę można zwiększyć o ok 30% poprzez dodanie drugiej podkładki.002 (.05mm). Podkładki mogą być zestawiane do 5 szt. w zestawie. Podczas użytkowania 3 podkładek lub więcej zaleca się używanie dodatkowo portów bocznych. W przeciwnym razie może pojawić się spadek ciśnienia i przepływu na długości noża. Należy zauważyć, że przy zwiększeniu podkładek wzrastać będzie głośność oraz zużycie powietrza. MONTAŻ: Otwory montażowe ułatwiają instalację noża Silent X-Stream TM Air lade TM. Dodatkowe otwory na spodzie noża mogą być równie użyte do montażu. NOŻE POWIETRZNE SPECJALNE: Jeśli potrzebujesz specjalnego wykonania - specyficznej długości, profilu lub materiału Nex Flow TM może go dla ciebie dostarczyć. Wyprodukowaliśmy noże powietrzne z HDPE i innych materiałów na specjalne zamówienie.. AKCESORIA: Jest bardzo ważne, aby powietrze które dostarczamy było czyste i suche. Zaleca się używanie separatora wody z automatycznym spustem z minimum filtracji 5 μm. Jeżeli w systemie może znajdować się olej, zaleca sie separator oleju z minimum filtracji 0,3 μm, także z automatycznym spustem. Aby zminimalizować zużycie powietrza zaleca si reduktor, aby ustawić ciśnienie powietrza na minimum koniecznego. Jeśli system ma być często załączany i wyłączany polecamy system PLCFC opisany w sekcji A 4

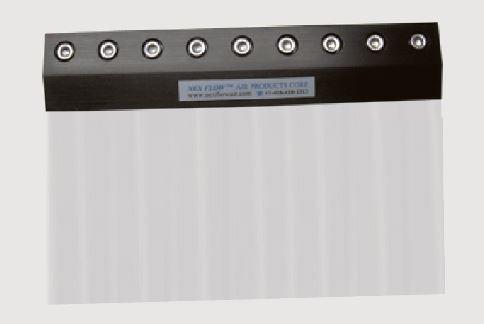

5 HARD ANODIZED Do przedmuchu, czyszczenia i osuszania, do pracy w środowiskach ściernych i oleistych ZALETY NOŻY POWIETRZNYCH TWARDO ANODOWA- NYCH rak części ruchomych, Pełny przedmuch wzdłuż całego noża, Zasilanie po obu bokach i z tyłu, Zasilane powietrzem, nie elektrycznością, Zastępują otwarte rurki i dysze używane do przedmuchu, oczyszczania, osuszania i chłodzenia, Wysoki stopień wzmocnienia przepływu, Praca ciąga, brak ryzyka wybuchu lub porażenia prądem CZYM SĄ NOŻE POWIETRZNE TWARDO ANODOWANE: Wersja Twardo Anodowana Silent X-stream TM Air lade TM Air Knife to łatwy w montażu i obsłudze nóż powietrzny, redukujący hałas oraz zużycie sprężonego powietrza. Jego dodatkową zaletą jest powłoka ochronna, która jest bardziej odporna na matriały lepkie takie jak przepływający olej oraz ma doskonałą odporność na ścieranie. Tak jak wersja anodowana na żóto jest to obecnie najbardziej zaawansowana jednostka w dostępnej na rynku technologii noży powietrznych redukujących hałas i zużycie sprężonego powietrza przy jednoczesnym zachowaniu optymalnej energii przedmuchu. Wersja Twardo Anodowana Silent X-stream TM Air lade TM Air Knife wytwarza laminarny strumień powietrza wzdłuż swojej długości przy użyciu efektu Coanda, który wprowadza dużą ilość powietrza z otoczenia przy użyciu niewielkiej ilości sprężonego powietrza z noża powietrznego, wytwarzając przepływ końcowy powiększony do 40 razy. Zwrot z inwestycji na sprężonym powietrzu w niektórych aplikacjeach jest możliwy już po kilku tygodniach. Silent X-stream TM Air lade TM Air Knife wykonywany jest w trzech wersjach: Żółto Anodowane Aluminium dla większości aplikacji, Twardo Anodowane Aluminium dla aplikacji w środowiskach ściernych i dla środowisk korozyjnych i wysokotemperaturowych. WAŻNE: Dystanse z plastiku mogą zużywać się błyskawicznie jeżeli powietrze nie jest czyste. Nex Flow stosuje tylko dystanse ze stali nierdzewnej TWARDO ANODOWANE SILENT X-STREAM TM AIR LA- DE TM - KORZYŚCI: Dłuższa żywotność w trudnych środowiskach pracy niż u konkurencji, Niższe zużycie sprężonego powietrza niż w otwartych rurkach i dyszach, Może być dostawiany do innych noży, aby uzyskać większą długość przedmuchu ezobsługowość i bezpieczeństwo TWARDO ANODOWANE SILENT X-STREAM TM AIR LA- DE TM AIR KNIFE VS DMUCHAWY: Zasilane powietrzem, nie elektrycznością - bezpieczeństwo rak części ruchomych - dlatego bardziej bezpieczne i bezobsługowe Niższy poziom hałasu - 69dA i niżej Na specjalne życzenie klienta dostarczamy noże powietrzne wykonane ze specjalnych materiałów takich jak pokazany HDPE Silent X-Stream TM Air lade TM Air Knife 5

6 TAELA WYMIARÓW - TWARDO ANODOWANE ALUMINIUM: Nr Części (twardo anodowane aluminium) Model 10002XHA Model 10003XHA. Model 10006XHA. Model 10009XHA. Model 10012XHA Model 10015XHA Model 10018XHA Model 10024XHA Model 10030XHA Model 10036XHA Model 10042XHA Model 10048XHA Model 10054XHA AA cale A cale cale C cale D cale E cale F cale cale Liczba wejść tylnych (bocznych) 2 (50,8) N/A N/A 1 (25.4) 0.5 (12.7) (11) N/A N/A 1(0) 3 (76,2).641 (16.3) N/A 1.5 (38.1) (7) (11) (21) (5.56) 1(0) 6 (152) 1 (25.4) 2 (50.8) 3 (76.2) 0.5 (12.7) (11) (21) (5.56) 1(2) 9 (229) 1 (25.4) 2 (50.8) 3 (76.2) 0.5 (12.7) (11) (21) (5.56) 2(2) 12 (305) 1 (25.4) 2 (50.8) 3 (76.2) 0.5 (12.7) (11) (21) (5.56) 2(2) 15 (382) 1 (25.4) 2 (50.8) 4 (101.6) 0.5 (12.7) (11) (21) (5.56) 1(2) 18 (457) 1 (25.4) 2 (50.8) 5 (127) 0.5 (12.7) (11) (21) (5.56) 2(2) 24 (610) 1 (25.4) 2 (50.8) 6 (152.4) 0.5 (12.7) (11) (21) (5.56) 2(2) 30 (761) 1 (25.4) 2 (50.8) 6 (152.4) 0.5 (12.7) (11) (21) (5.56) 2(2) 36 (914) 1 (25.4) 2 (50.8) 6 (152.4) 0.5 (12.7) (11) (21) (5.56) 2(2) 42 (1067) 1 (25.4) 2 (50.8) 6 (152.4) 0.5 (12.7) (11) (21) (5.56) 2(2) 48 (1219) 54 (1372) Uwaga: Dla rozmiaru 48 i dłuższych występuje trzecie wejście z tyłu 1/4 NPT, pośrodku na tej samej wysokości co pozostałe dwa PODKŁADKI DYSTANSOWE: Nex Flow TM używa w swoich produktach podkładek dystansowych jedynie ze stali nierdzewnej, ponieważ podkładki wykonane z plastiku zużywają się szybko i wymagają wymiany nawet jeśli powietrze dostarczane do noża jest czyste. Podkadki te są grubości.002 (.05mm). Dla większości aplikacji są one wystarczające. Jednakże prędkość oraz siłę można zwiększyć o ok 30% poprzez dodanie drugiej podkładki.002 (.05mm). Podkładki mogą być zestawiane do 5 szt. w zestawie. Podczas użytkowania 3 podkładek lub więcej zaleca się używanie dodatkowo portów bocznych. W przeciwnym razie może pojawić się spadek ciśnienia i przepływu na długości noża. Należy zauważyć, że przy zwiększeniu podkładek wzrastać będzie głośność oraz zużycie powietrza. MONTAŻ: Otwory montażowe ułatwiają instalację noża Silent X-Stream TM Air lade TM. Dodatkowe otwory na spodzie noża mogą być równie użyte do montażu. AKCESORIA: Jest bardzo ważne, aby powietrze które dostarczamy było czyste i suche. Zaleca się używanie separatora wody z automatycznym spustem z minimum filtracji 5 μm. Jeżeli w systemie może znajdować się olej, zaleca sie separator oleju z minimum filtracji 0,3 μm, także z automatycznym spustem. Aby zminimalizować zużycie powietrza zaleca si reduktor, aby ustawić ciśnienie powietrza na minimum koniecznego. Jeśli system ma być często załączany i wyłączany polecamy system PLCFC opisany w sekcji A 6

7 TAELA WYMIARÓW - STAL NIERDZEWNA Nr Części () Model 10002XS Model 10003XS. Model 10006XS. Model 10009XS. Model 10012XS Model 10015XS Model 10018XS Model 10024XS Model 10030XS Model 10036XS Model 10042XS Model 10048XS Model 10054XS AA cale A cale cale C cale D cale E cale F cale cale Liczba wejść tylnych (bocznych) 2 (50,8) N/A N/A 1 (25.4) 0.5 (12.7) (11) N/A N/A 1(0) 3 (76,2).641 (16.3) N/A 1.5 (38.1) (7) (11) (21) (5.56) 1(0) 6 (152) 1 (25.4) 2 (50.8) 3 (76.2) 0.5 (12.7) (11) (21) (5.56) 1(2) 9 (229) 1 (25.4) 2 (50.8) 3 (76.2) 0.5 (12.7) (11) (21) (5.56) 2(2) 12 (305) 1 (25.4) 2 (50.8) 3 (76.2) 0.5 (12.7) (11) (21) (5.56) 2(2) 15 (382) 1 (25.4) 2 (50.8) 4 (101.6) 0.5 (12.7) (11) (21) (5.56) 1(2) 18 (457) 1 (25.4) 2 (50.8) 5 (127) 0.5 (12.7) (11) (21) (5.56) 2(2) 24 (610) 1 (25.4) 2 (50.8) 6 (152.4) 0.5 (12.7) (11) (21) (5.56) 2(2) 30 (761) 1 (25.4) 2 (50.8) 6 (152.4) 0.5 (12.7) (11) (21) (5.56) 2(2) 36 (914) 1 (25.4) 2 (50.8) 6 (152.4) 0.5 (12.7) (11) (21) (5.56) 2(2) 42 (1067) 1 (25.4) 2 (50.8) 6 (152.4) 0.5 (12.7) (11) (21) (5.56) 2(2) 48 (1219) 54 (1372) 1 (25.4) 2 (50.8) 6 (152.4) 0.5 (12.7) (11) (21) (5.56) 2(2) 1 (25.4) 2 (50.8) 6 (152.4) 0.5 (12.7) (11) (21) (5.56) 2(2) PODKŁADKI DYSTANSOWE: Nex Flow TM używa w swoich produktach podkładek dystansowych jedynie ze stali nierdzewnej, ponieważ podkładki wykonane z plastiku zużywają się szybko i wymagają wymiany nawet jeśli powietrze dostarczane do noża jest czyste. Podkadki te są grubości.002 (.05mm). Dla większości aplikacji są one wystarczające. Jednakże prędkość oraz siłę można zwiększyć o ok 30% poprzez dodanie drugiej podkładki.002 (.05mm). Podkładki mogą być zestawiane do 5 szt. w zestawie. Podczas użytkowania 3 podkładek lub więcej zaleca się używanie dodatkowo portów bocznych. W przeciwnym razie może pojawić się spadek ciśnienia i przepływu na długości noża. Należy zauważyć, że przy zwiększeniu podkładek wzrastać będzie głośność oraz zużycie powietrza. MONTAŻ: Otwory montażowe ułatwiają instalację noża Silent X-Stream TM Air lade TM. Dodatkowe otwory na spodzie noża mogą być równie użyte do montażu. NOŻE POWIETRZNE SPECJALNE: Jeśli potrzebujesz specjalnego wykonania - specyficznej długości, profilu lub materiału Nex Flow TM może go dla ciebie dostarczyć. Wyprodukowaliśmy noże powietrzne z HDPE i innych materiałów na specjalne zamówienie.. AKCESORIA: Jest bardzo ważne, aby powietrze które dostarczamy było czyste i suche. Zaleca się używanie separatora wody z automatycznym spustem z minimum filtracji 5 μm. Jeżeli w systemie może znajdować się olej, zaleca sie separator oleju z minimum filtracji 0,3 μm, także z automatycznym spustem. Aby zminimalizować zużycie powietrza zaleca si reduktor, aby ustawić ciśnienie powietrza na minimum koniecznego. Jeśli system ma być często załączany i wyłączany polecamy system PLCFC opisany w sekcji A 7
