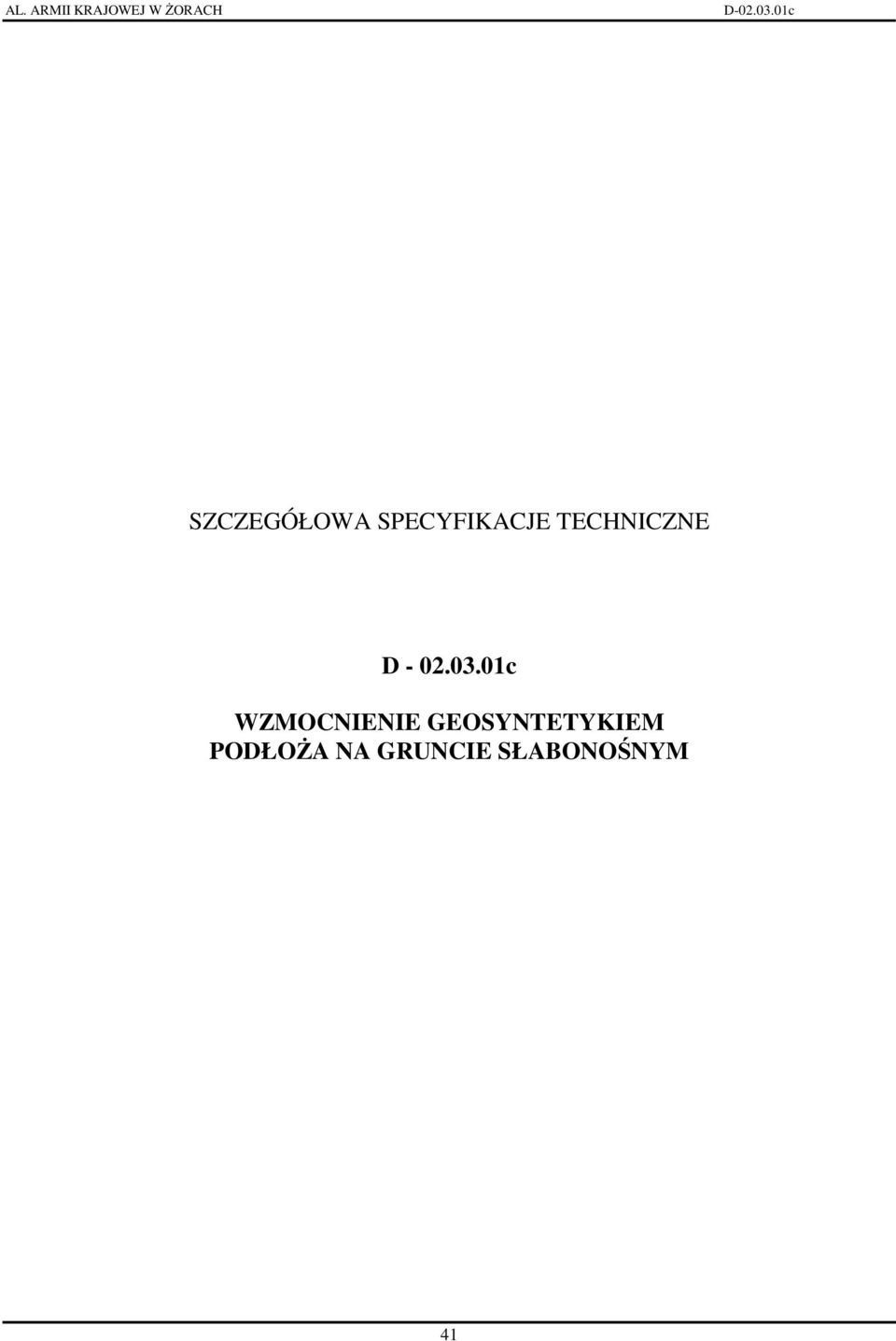

1 AL. ARMII KRAJOWEJ W ORACH D c SZCZEGÓŁOWA SPECYFIKACJE TECHNICZNE D c WZMOCNIENIE GEOSYNTETYKIEM PODŁOA NA GRUNCIE SŁABONONYM 41

2 1. WSTP 1.1. Przedmiot Specyfikacji Technicznej (ST) Przedmiotem niniejszej Specyfikacji Technicznej s wymagania dotyczce wykonania i odbioru robót zwizanych z wykonaniem wzmocnienia geosyntetykiem podłoa na gruncie słabononym w ramach zadania: POPRAWA WARUNKÓW BEZPIECZESTWA RUCHU NA DW 932 I 935 NA OBSZARZE MIASTA ORY AL. ARMII KRAJOWEJ, DZIELNICA ZACHÓD 1.2. Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji Robót wymienionych w punkcie Zakres robót objtych OST Ustalenia zawarte w niniejszej specyfikacji dotycz zasad prowadzenia robót zwizanych z wykonaniem i odbiorem wzmocnienia podłoa na gruncie słabononym za pomoc geosyntetyku zastosowanego przy budowie: trwałych nasypów dróg, innych zastosowa Okrelenia podstawowe Geosyntetyk - materiał o postaci cigłej, wytwarzany z wysoko spolimeryzowanych włókien syntetycznych jak polietylen, polipropylen, poliester, charakteryzujcy si m.in. du wytrzymałoci oraz wodoprzepuszczalnoci. Geosyntetyki obejmuj: geosiatki, geowłókniny, geotkaniny, geodzianiny, georuszty, geokompozyty, geomembrany Geowłóknina - materiał nietkany wykonany z włókien syntetycznych, których spójno jest zapewniona przez igłowanie lub inne procesy łczenia (np. dodatki chemiczne, połczenie termiczne) i który zostaje maszynowo uformowany w postaci maty Geotkanina - materiał tkany wytwarzany z włókien syntetycznych przez przeplatanie dwóch lub wicej układów przdz, włókien, filamentów, tam lub innych elementów Geokompozyt - materiał złoony z co najmniej dwóch rodzajów połczonych geosyntetyków, np. geowłókniny i geosiatki, uformowanych w postaci maty Geosiatka - płaska struktura w postaci siatki, z otworami znacznie wikszymi ni elementy składowe, z oczkami połczonymi (przeplatanymi) w wzłach lub cignionymi Wzmocnienie geosyntetykiem podłoa nasypu - wykorzystanie właciwoci geosyntetyku przy rozciganiu (wytrzymałoci, sztywnoci) do poprawienia właciwoci mechanicznych gruntu nasypu Nasyp - drogowa budowla ziemna wykonana powyej powierzchni terenu w obrbie pasa drogowego Słabe podłoe (pod nasypem) - warstwy gruntu nie spełniajce wymaga, wynikajcych z warunków nonoci lub statecznoci albo warunków przydatnoci do uytkowania nasypu Pozostałe okrelenia podstawowe s zgodne z obowizujcymi, odpowiednimi polskimi normami i z definicjami podanymi w OST D-M Wymagania ogólne [1] pkt Ogólne wymagania dotyczce robót Ogólne wymagania dotyczce robót podano w OST D-M Wymagania ogólne [1] pkt MATERIAŁY 2.1. Ogólne wymagania dotyczce materiałów Ogólne wymagania dotyczce materiałów, ich pozyskiwania i składowania, podano w OST D-M Wymagania ogólne [1] pkt Materiały do wykonania robót Zgodno materiałów z dokumentacj projektow i aprobat techniczn Materiały do wykonania wzmocnienia podłoa nasypu za pomoc geosyntetyku powinny by zgodne z ustaleniami dokumentacji projektowej lub ST oraz z aprobat techniczn IBDiM. 42

3 Geosiatka oraz geowłókniny W celu wzmocnienia podłoa pod konstrukcj drogi, zastosowa geosiatk z włókien poliestrowych oraz geowłóknine z włókien polipropylenowych w otoczce polietylenowej, spełniajce wymagania: Geosiatka: zwój siatki powinien by usztywniony w płaszczynie poprzecznej wytrzymało na rozciganie poprzeczne nie mniej ni 40 kn/m wytrzymało na rozciganie podłune nie mniej ni 40kN/m wielko oczka 20x20mm Geowłóknina: wytrzymało na rozciganie niw mniej ni 14,5kN/m wydłuenie wzgldne (wzdłu i w poprzek pasma) - 30% siła przebicia (metoda CBR) - 2,75 kn charakterystyczna szorstko porów O 90 : - 0,14mm współczynnik wodoprzepuszczalnoci przy nacisku σ= 2 kpa 1,0*10-3 σ= 20kPa 0,5*10-3 Geosiatka i geowłóknina powinna posiada aprobat techniczna IBDiM Geosyntetyki powinny by dostarczane w rolkach nawinitych na tuleje lub rury. Wymiary (szeroko, długo) mog by standardowe lub dostosowane do indywidualnych zamówie. Rolki powinny by opakowane w wodoszczeln foli, stabilizowan przeciw działaniu promieniowania UV i zabezpieczone przed rozwiniciem. Warunki składowania nie powinny wpływa na właciwoci geosyntetyków. Podczas przechowywania naley chroni materiały, zwłaszcza geowłókniny przed zawilgoceniem, zabrudzeniem, jak równie przed długotrwałym (np. parotygodniowym) działaniem promieni słonecznych. Materiały naley przechowywa wyłcznie w rolkach opakowanych fabrycznie, ułoonych poziomo na wyrównanym podłou. Nie naley układa na nich adnych obcie. Opakowania nie naley zdejmowa a do momentu wbudowania. Podczas ładowania, rozładowywania i składowania naley zabezpieczy rolki przed uszkodzeniami mechanicznymi lub chemicznymi oraz przed działaniem wysokich temperatur Grunty na nasypy 3. SPRZT Grunty na nasypy powinny odpowiada wymaganiom OST D [3] Ogólne wymagania dotyczce sprztu Ogólne wymagania dotyczce sprztu podano w ST D-M Wymagania ogólne [1] pkt Sprzt stosowany do wykonania wzmocnienia geosyntetykiem podłoa W zalenoci od potrzeb Wykonawca powinien wykaza si moliwoci korzystania z nastpujcego sprztu: a) do układania geosyntetyków układarki o prostej konstrukcji, umoliwiajce rozwijanie geosyntetyku ze szpuli, np. przez podwieszenie rolki do wysignika koparki, cignika, ładowarki itp. b) do wykonania robót ziemnych równiarki, walce, płyty wibracyjne, ubijaki mechaniczne itp. odpowiadajce wymaganiom ST D [3]. 4. TRANSPORT 4.1. Ogólne wymagania dotyczce transportu Ogólne wymagania dotyczce transportu podano w ST D-M Wymagania ogólne [1] pkt Transport materiałów Geosyntetyki mog by transportowane dowolnymi rodkami transportu, pod warunkiem: opakowania bel (rolek) foli, brezentem lub tkanin techniczn, zabezpieczenia opakowanych bel przed przemieszczaniem si w czasie przewozu, ochrony przed zawilgoceniem i nadmiernym ogrzaniem, niedopuszczenia do kontaktu bel z chemikaliami, tłuszczami oraz przedmiotami mogcymi przebi lub rozci geowłókniny. Materiał ziemny na nasypy powinien by przewoony zgodnie z wymaganiami OST D [3]. 43

4 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST D-M Wymagania ogólne [1] pkt Zasady wykonywania robót Konstrukcja i sposób wykonania wzmocnienia geosyntetykiem podłoa powinny by zgodne z dokumentacj techniczn i ST. W przypadku braku wystarczajcych danych mona korzysta z ustale podanych w niniejszej specyfikacji, pod warunkiem uzyskania akceptacji Inyniera. Dotyczy to m.in. zasad wzmocnienia podstawy nasypu Roboty przygotowawcze Roboty przygotowawcze dotycz ustalenia lokalizacji wzmacnianego podłoa, odtworzenia trasy, ew. usunicia przeszkód, przygotowania podłoa i ew. usunicia górnej warstwy podłoa słabononego. Odtworzenie trasy i punktów wysokociowych, usunicie drzew, krzaków, humusu, darniny i roboty rozbiórkowe powinny odpowiada wymaganiom ST D [2]. Przygotowanie podłoa wymaga: usunicia drzew, krzewów, korzeni, wikszych kamieni, które mogłyby uszkodzi materiał geotekstylny, a take ziemi rolinnej, wyrównania powierzchni, najlepiej przez cicie łyk w ruchu do tyłu, aby układany materiał geotekstylny przylegał na całej powierzchni do podłoa Układanie i zasypywanie geosyntetyków Geosyntetyki naley układa na podstawie planu, okrelajcego wymiary pasm, kierunek postpu robót, kolejno układania pasm, szeroko zakładów, sposób łczenia, mocowania tymczasowego itp. Wskazany jest kierunek układania pod gór. - układania geosyntetyków bez powstawania fałd i zmarszczek, Geosyntetyki zostaj rozpakowana z folii bezporednio przed ułoeniem i rozwinite. Naley przy tym zwróci szczególna uwag na: pocztek rolki musi by przytwierdzony do podłoa za pomoc bolców mocujcych i talerzyków dociskowych (długo bolców i rednica talerzyków dociskowych zgodnie z zaleceniami producenta geosyntetyku), przy rozwijaniu geosyntetyku naley podnie rolk i nacign, aby nie wystpowały fale, na ciasnych zakrtach geosyntetyk trzeba poci na segmenty oraz podłoy tak by na siebie nachodziły i były przytwierdzone do podłoa, geosyntetyk układa na zakład; zakład w kierunku poprzecznym powinien mie szeroko min. 15cm, a w kierunku podłunym min,. 20cm, z tym e naley unika poczwórnych zakładów, naley zachowa odstp 10cm od brzegu jezdni, aby unikn kapilarnego wchłaniania wilgoci, Jeeli szeroko wyrobu nie jest dostosowana do wymiarów konstrukcji, to rolki materiału mona ci na potrzebny wymiar za pomoc odpowiednich urzdze, np. piły mechanicznej. Nie naley przy tym dopuszcza do miejscowego topienia materiału, aby nie spowodowa sklejania warstw rolki. Zasypywanie powinno nastpowa od czoła pasma na ułoony materiał, po czym zasypka jest rozkładana na całej powierzchni odpowiednim urzdzeniem, najczciej spychark, a tylko wyjtkowo rcznie. Due kamienie nie powinny by zrzucane z wikszej wysokoci, by nie niszczy geosyntetyków. W takim przypadku celowe jest układanie najpierw bezporednio na materiale warstwy bez kamieni. Pasma naley układa dachówkowo, aby przesuwanie zasypki nie powodowało podrywania materiału. Niedopuszczalny jest ruch pojazdów gsienicowych, walców okołkowanych i innych cikich maszyn bezporednio po ułoonym materiale geotekstylnym. Wymagana jest warstwa zasypki co najmniej cm. Sposób wykonania nasypu powinien by zgodny z ustaleniami dokumentacji projektowej i odpowiada wymaganiom ST D [3] Inne roboty Do innych robót, nie nalecych bezporednio do zakresu robót przy wzmocnieniu geosyntetykiem podłoa mog nalee: nawierzchnia, urzdzenia bezpieczestwa ruchu, elementy odwodnienia, umocnienie skarp itp., które powinny by ujte w osobnych pozycjach kosztorysowych. 6. KONTROLA JAKOCI ROBÓT 6.1. Ogólne zasady kontroli jakoci robót Ogólne zasady kontroli jakoci robót podano w ST D-M Wymagania ogólne [1] pkt 6. 44

5 6.2. Badania przed przystpieniem do robót Przed przystpieniem do robót Wykonawca powinien: uzyska wymagane dokumenty, dopuszczajce wyroby budowlane do obrotu i powszechnego stosowania (certyfikaty na znak bezpieczestwa, aprobaty techniczne, certyfikaty zgodnoci, deklaracje zgodnoci, ew. badania materiałów wykonane przez dostawców itp.), sprawdzi cechy zewntrzne gotowych materiałów z tworzyw. Wszystkie dokumenty oraz wyniki bada Wykonawca przedstawia Inynierowi do akceptacji Badania w czasie robót Czstotliwo oraz zakres bada i pomiarów, które naley wykona w czasie robót podaje tablica 1. Tablica 1. Czstotliwo oraz zakres bada i pomiarów w czasie robót Lp. Wyszczególnienie bada i pomiarów Czstotliwo bada Wartoci dopuszczalne 1 Oczyszczenie i wyrównanie terenu Całe podłoe Wg pktu Zgodno z dokumentacj projektow Kontrola bieca 3 Prawidłowo ułoenia geosyntetyku, przyleganie do gruntu, wymiary, wielko zakładu itp. 4 Zabezpieczenie geosyntetyku przed przemieszczeniem, prawidłowo połcze, zakotwie, balastu itp. Jw. Wg dokumentacji projektowej Wg dokumentacji projektowej, aprobaty technicznej i pktu Wykonanie nasypu Jw. Wg ST D Przestrzeganie ogranicze ruchu roboczego pojazdów 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Jw. Jw. Jw. Wg pktu 5.4 Ogólne zasady obmiaru robót podano w ST D-M Wymagania ogólne [1] pkt Jednostka obmiarowa Jednostk obmiarow jest: m 2 (metr kwadratowy), przy układaniu geosyntetyku, m 3 (metr szecienny), przy wykonywaniu nasypów. Jednostki obmiarowe innych robót s ustalone w osobnych pozycjach kosztorysowych. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w ST D-M Wymagania ogólne [1] pkt 8. Roboty uznaje si za wykonane zgodnie z dokumentacj projektow, SST i wymaganiami Inyniera, jeeli wszystkie pomiary i badania z zachowaniem tolerancji według pktu 6 dały wyniki pozytywne Odbiór robót zanikajcych i ulegajcych zakryciu Odbiorowi robót zanikajcych i ulegajcych zakryciu podlegaj: przygotowanie podłoa, ułoenie geosyntetyku. Odbiór tych robót powinien by zgodny z wymaganiami pktu 8.2. ST D-M Wymagania ogólne [1] oraz niniejszej ST. 9. PODSTAWA PŁATNOCI 9.1. Ogólne ustalenia dotyczce podstawy płatnoci Ogólne ustalenia dotyczce podstawy płatnoci podano w ST D-M Wymagania ogólne [1] pkt 9. 45

6 9.2. Cena jednostki obmiarowej Cena wykonania kadej jednostki obmiarowej obejmuje: prace pomiarowe, oznakowanie robót, przygotowanie podłoa, dostarczenie materiałów i sprztu, przeprowadzenie pomiarów i bada wymaganych w niniejszej specyfikacji technicznej, odwiezienie sprztu. Dodatkowo cena wykonania 1 m 2 układania geosyntetyku obejmuje: wykonanie robót przygotowawczych, ułoenie geosyntetyku. Dodatkowo cena wykonania 1 m 3 zasypki nasypem ziemnym obejmuje: zasypanie geosyntetyku nasypem ziemnym zgodnie z wymaganiami pktu 5.4 niniejszej specyfikacji i ST D [3]. Cena wykonania nie obejmuje robót innych, które powinny by ujte w osobnych pozycjach kosztorysowych. 10. PRZEPISY ZWIZANE Ogólne specyfikacje techniczne (ST) 1. D-M Wymagania ogólne 2. D Roboty przygotowawcze 3. D Roboty ziemne Inne dokumenty 4. Wytyczne wzmacniania podłoa gruntowego w budownictwie drogowym. GDDP - IBDiM, Warszawa,
