1 OGÓLNE SPECYFIKACJE TECHNICZNE D e WZMOCNIENIE GEOSYNTETYKAMI SŁABEGO PODŁOŻA NAWIERZCHNI. SPIS TREŚCI 1. WSTĘP MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT KONTROLA JAKOŚCI ROBÓT OBMIAR ROBÓT ODBIÓR ROBÓT PODSTAWA PŁATNOŚCI PRZEPISY ZWIĄZANE...6 D e - 1

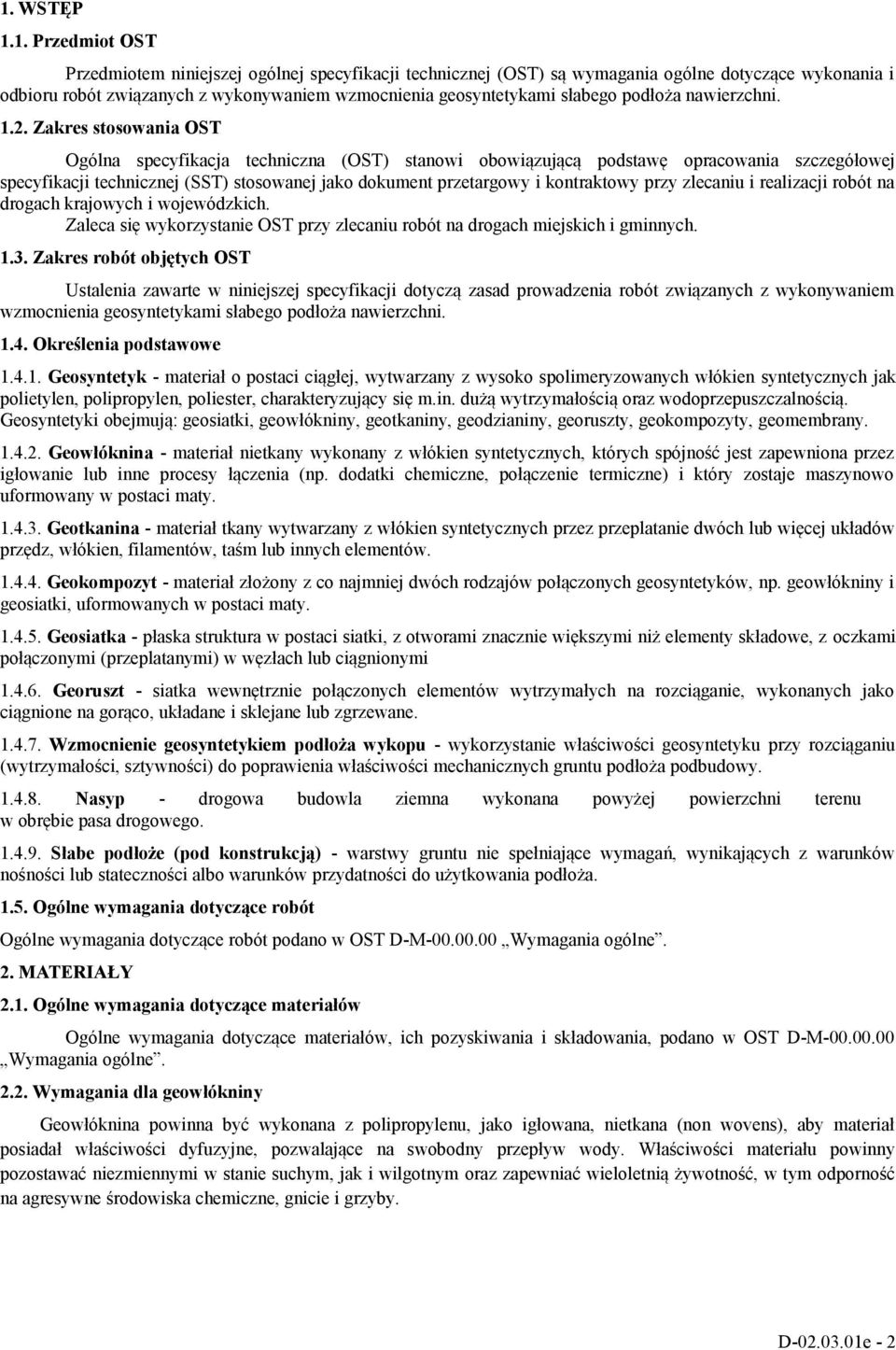

2 1. WSTĘP 1.1. Przedmiot OST Przedmiotem niniejszej ogólnej specyfikacji technicznej (OST) są wymagania ogólne dotyczące wykonania i odbioru robót związanych z wykonywaniem wzmocnienia geosyntetykami słabego podłoża nawierzchni Zakres stosowania OST Ogólna specyfikacja techniczna (OST) stanowi obowiązującą podstawę opracowania szczegółowej specyfikacji technicznej (SST) stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót na drogach krajowych i wojewódzkich. Zaleca się wykorzystanie OST przy zlecaniu robót na drogach miejskich i gminnych Zakres robót objętych OST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonywaniem wzmocnienia geosyntetykami słabego podłoża nawierzchni Określenia podstawowe Geosyntetyk - materiał o postaci ciągłej, wytwarzany z wysoko spolimeryzowanych włókien syntetycznych jak polietylen, polipropylen, poliester, charakteryzujący się m.in. dużą wytrzymałością oraz wodoprzepuszczalnością. Geosyntetyki obejmują: geosiatki, geowłókniny, geotkaniny, geodzianiny, georuszty, geokompozyty, geomembrany Geowłóknina - materiał nietkany wykonany z włókien syntetycznych, których spójność jest zapewniona przez igłowanie lub inne procesy łączenia (np. dodatki chemiczne, połączenie termiczne) i który zostaje maszynowo uformowany w postaci maty Geotkanina - materiał tkany wytwarzany z włókien syntetycznych przez przeplatanie dwóch lub więcej układów przędz, włókien, filamentów, taśm lub innych elementów Geokompozyt - materiał złożony z co najmniej dwóch rodzajów połączonych geosyntetyków, np. geowłókniny i geosiatki, uformowanych w postaci maty Geosiatka - płaska struktura w postaci siatki, z otworami znacznie większymi niż elementy składowe, z oczkami połączonymi (przeplatanymi) w węzłach lub ciągnionymi Georuszt - siatka wewnętrznie połączonych elementów wytrzymałych na rozciąganie, wykonanych jako ciągnione na gorąco, układane i sklejane lub zgrzewane Wzmocnienie geosyntetykiem podłoża wykopu - wykorzystanie właściwości geosyntetyku przy rozciąganiu (wytrzymałości, sztywności) do poprawienia właściwości mechanicznych gruntu podłoża podbudowy Nasyp - drogowa budowla ziemna wykonana powyżej powierzchni terenu w obrębie pasa drogowego Słabe podłoże (pod konstrukcją) - warstwy gruntu nie spełniające wymagań, wynikających z warunków nośności lub stateczności albo warunków przydatności do użytkowania podłoża Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w OST D-M Wymagania ogólne. 2. MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w OST D-M Wymagania ogólne Wymagania dla geowłókniny Geowłóknina powinna być wykonana z polipropylenu, jako igłowana, nietkana (non wovens), aby materiał posiadał właściwości dyfuzyjne, pozwalające na swobodny przepływ wody. Właściwości materiału powinny pozostawać niezmiennymi w stanie suchym, jak i wilgotnym oraz zapewniać wieloletnią żywotność, w tym odporność na agresywne środowiska chemiczne, gnicie i grzyby. D e - 2

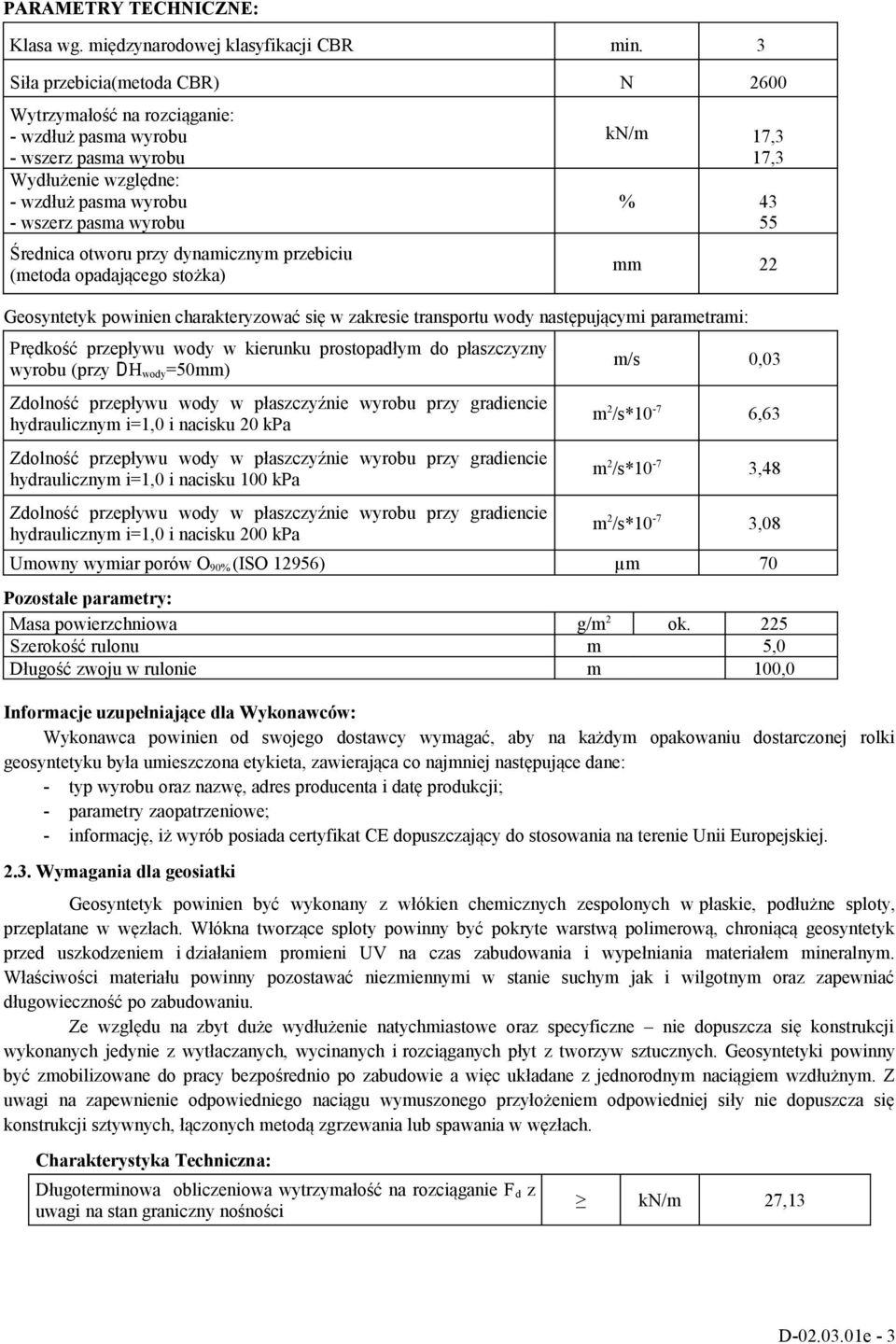

3 PARAMETRY TECHNICZNE: Klasa wg. międzynarodowej klasyfikacji CBR min. 3 Siła przebicia(metoda CBR) N 2600 Wytrzymałość na rozciąganie: - wzdłuż pasma wyrobu - wszerz pasma wyrobu Wydłużenie względne: - wzdłuż pasma wyrobu - wszerz pasma wyrobu Średnica otworu przy dynamicznym przebiciu (metoda opadającego stożka) kn/m 17,3 17,3 % mm 22 Geosyntetyk powinien charakteryzować się w zakresie transportu wody następującymi parametrami: Prędkość przepływu wody w kierunku prostopadłym do płaszczyzny wyrobu (przy H wody =50mm) Zdolność przepływu wody w płaszczyźnie wyrobu przy gradiencie hydraulicznym i=1,0 i nacisku 20 kpa Zdolność przepływu wody w płaszczyźnie wyrobu przy gradiencie hydraulicznym i=1,0 i nacisku 100 kpa Zdolność przepływu wody w płaszczyźnie wyrobu przy gradiencie hydraulicznym i=1,0 i nacisku 200 kpa m/s 0,03 m 2 /s*10-7 6,63 m 2 /s*10-7 3,48 m 2 /s*10-7 3,08 Umowny wymiar porów O 90% (ISO 12956) µm 70 Pozostałe parametry: Masa powierzchniowa g/m 2 ok. 225 Szerokość rulonu m 5,0 Długość zwoju w rulonie m 100,0 Informacje uzupełniające dla Wykonawców: Wykonawca powinien od swojego dostawcy wymagać, aby na każdym opakowaniu dostarczonej rolki geosyntetyku była umieszczona etykieta, zawierająca co najmniej następujące dane: - typ wyrobu oraz nazwę, adres producenta i datę produkcji; - parametry zaopatrzeniowe; - informację, iż wyrób posiada certyfikat CE dopuszczający do stosowania na terenie Unii Europejskiej Wymagania dla geosiatki Geosyntetyk powinien być wykonany z włókien chemicznych zespolonych w płaskie, podłużne sploty, przeplatane w węzłach. Włókna tworzące sploty powinny być pokryte warstwą polimerową, chroniącą geosyntetyk przed uszkodzeniem i działaniem promieni UV na czas zabudowania i wypełniania materiałem mineralnym. Właściwości materiału powinny pozostawać niezmiennymi w stanie suchym jak i wilgotnym oraz zapewniać długowieczność po zabudowaniu. Ze względu na zbyt duże wydłużenie natychmiastowe oraz specyficzne nie dopuszcza się konstrukcji wykonanych jedynie z wytłaczanych, wycinanych i rozciąganych płyt z tworzyw sztucznych. Geosyntetyki powinny być zmobilizowane do pracy bezpośrednio po zabudowie a więc układane z jednorodnym naciągiem wzdłużnym. Z uwagi na zapewnienie odpowiedniego naciągu wymuszonego przyłożeniem odpowiedniej siły nie dopuszcza się konstrukcji sztywnych, łączonych metodą zgrzewania lub spawania w węzłach. Charakterystyka Techniczna: Długoterminowa obliczeniowa wytrzymałość na rozciąganie F d z uwagi na stan graniczny nośności kn/m 27,13 D e - 3

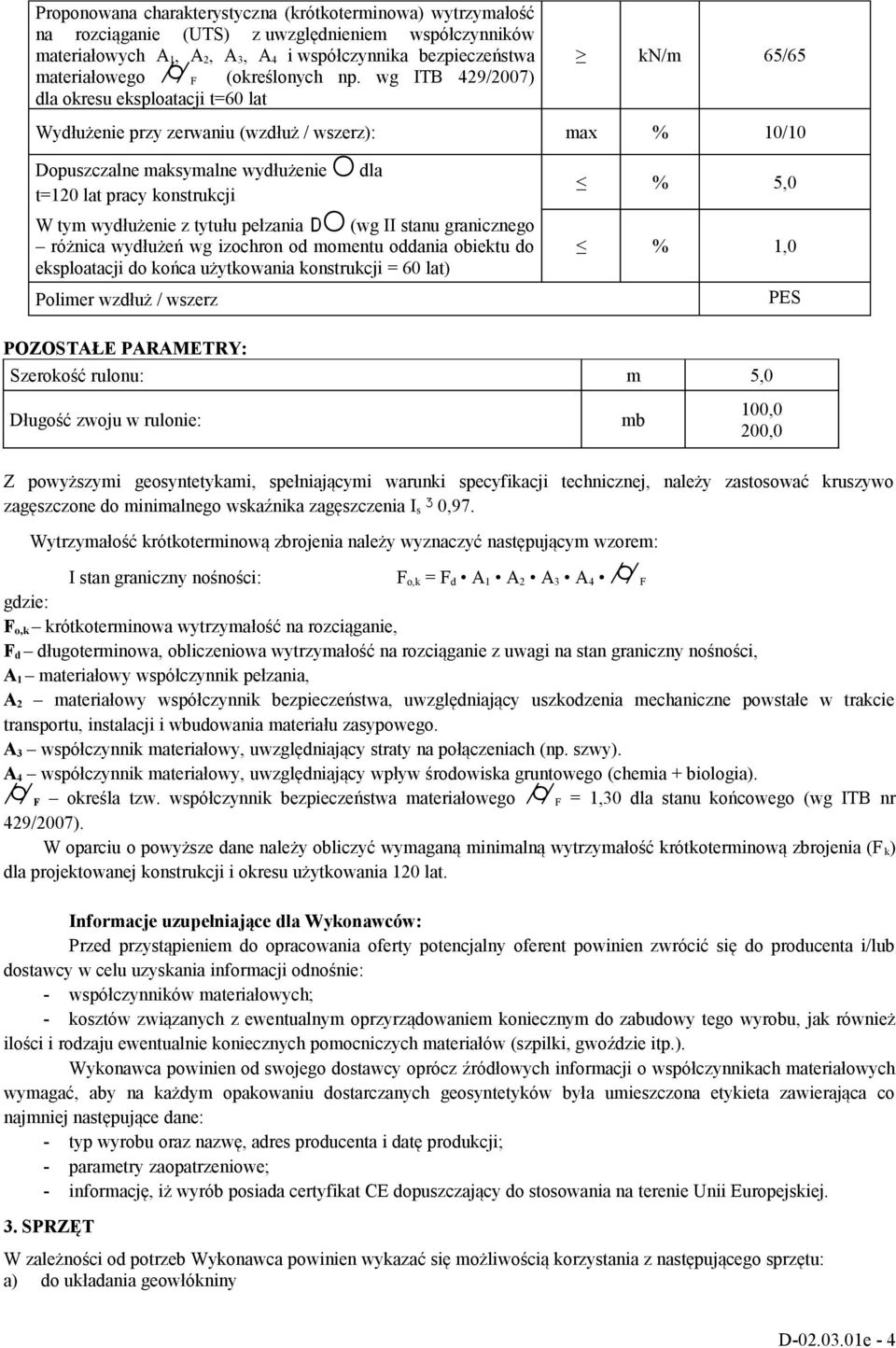

4 Proponowana charakterystyczna (krótkoterminowa) wytrzymałość na rozciąganie (UTS) z uwzględnieniem współczynników materiałowych A 1, A 2, A 3, A 4 i współczynnika bezpieczeństwa materiałowego F (określonych np. wg ITB 429/2007) dla okresu eksploatacji t=60 lat kn/m 65/65 Wydłużenie przy zerwaniu (wzdłuż / wszerz): max % 10/10 Dopuszczalne maksymalne wydłużenie dla t=120 lat pracy konstrukcji W tym wydłużenie z tytułu pełzania (wg II stanu granicznego różnica wydłużeń wg izochron od momentu oddania obiektu do eksploatacji do końca użytkowania konstrukcji = 60 lat) Polimer wzdłuż / wszerz % 5,0 % 1,0 PES POZOSTAŁE PARAMETRY: Szerokość rulonu: m 5,0 Długość zwoju w rulonie: mb 100,0 200,0 Z powyższymi geosyntetykami, spełniającymi warunki specyfikacji technicznej, należy zastosować kruszywo zagęszczone do minimalnego wskaźnika zagęszczenia I s 0,97. Wytrzymałość krótkoterminową zbrojenia należy wyznaczyć następującym wzorem: I stan graniczny nośności: F o,k = F d A 1 A 2 A 3 A 4 F gdzie: F o,k krótkoterminowa wytrzymałość na rozciąganie, F d długoterminowa, obliczeniowa wytrzymałość na rozciąganie z uwagi na stan graniczny nośności, A 1 materiałowy współczynnik pełzania, A 2 materiałowy współczynnik bezpieczeństwa, uwzględniający uszkodzenia mechaniczne powstałe w trakcie transportu, instalacji i wbudowania materiału zasypowego. A 3 współczynnik materiałowy, uwzględniający straty na połączeniach (np. szwy). A 4 współczynnik materiałowy, uwzględniający wpływ środowiska gruntowego (chemia + biologia). F określa tzw. współczynnik bezpieczeństwa materiałowego F = 1,30 dla stanu końcowego (wg ITB nr 429/2007). W oparciu o powyższe dane należy obliczyć wymaganą minimalną wytrzymałość krótkoterminową zbrojenia (F k ) dla projektowanej konstrukcji i okresu użytkowania 120 lat. Informacje uzupełniające dla Wykonawców: Przed przystąpieniem do opracowania oferty potencjalny oferent powinien zwrócić się do producenta i/lub dostawcy w celu uzyskania informacji odnośnie: - współczynników materiałowych; - kosztów związanych z ewentualnym oprzyrządowaniem koniecznym do zabudowy tego wyrobu, jak również ilości i rodzaju ewentualnie koniecznych pomocniczych materiałów (szpilki, gwoździe itp.). Wykonawca powinien od swojego dostawcy oprócz źródłowych informacji o współczynnikach materiałowych wymagać, aby na każdym opakowaniu dostarczanych geosyntetyków była umieszczona etykieta zawierająca co najmniej następujące dane: - typ wyrobu oraz nazwę, adres producenta i datę produkcji; - parametry zaopatrzeniowe; - informację, iż wyrób posiada certyfikat CE dopuszczający do stosowania na terenie Unii Europejskiej. 3. SPRZĘT W zależności od potrzeb Wykonawca powinien wykazać się możliwością korzystania z następującego sprzętu: a) do układania geowłókniny D e - 4

5 układarki o prostej konstrukcji, umożliwiające rozwijanie geosyntetyku ze szpuli, np. przez podwieszenie rolki do wysięgnika koparki, ciągnika, ładowarki itp. b) do wykonania robót ziemnych równiarki, walce, płyty wibracyjne, ubijaki mechaniczne itp. 4. TRANSPORT Geosyntetyki mogą być transportowane dowolnymi środkami transportu, pod warunkiem: - opakowania bel (rolek) folią, brezentem lub tkaniną techniczną, - zabezpieczenia opakowanych bel przed przemieszczaniem się w czasie przewozu, - ochrony przed zawilgoceniem i nadmiernym ogrzaniem, - niedopuszczenia do kontaktu bel z chemikaliami, tłuszczami oraz przedmiotami mogącymi przebić lub rozciąć geowłókniny. 5. WYKONANIE ROBÓT 5.1. Wymagania ogólne Wykonawca przedstawi Inżynierowi do akceptacji projekt organizacji i harmonogram robót uwzględniający wszystkie warunki, w jakich będzie wykonywana warstwa wzmacniająca Przygotowanie podłoża Podłoże pod wyłożenie pasem geotekstylu wymaga jego wyprofilowania. Konieczne jest nadanie pasowi podłoża odpowiedniego pochylenia dwustronnego w kierunku od jego osi. Istotne z punktu widzenia trwałości geotekstyliów jest zapewnienie braku na powierzchni ich styku z podłożem wtrąceń elementów o własnościach i cechach ostrzy tnących, gdyż może to powodować ich rozcięcia i osłabienie funkcji stabilizacyjno-rozdzielczych. Pozostałe ogólne wymagania zawarte są w OST D Wykonanie półmateraca Na przygotowaną powierzchnię podłoża geotekstyl rozwija się bezpośrednio z rolki. Rolki rozwija się w poprzek osi drogi, równolegle obok siebie z zakładem 30cm. Bezpośrednio na geotekstylu układa się geosiatkę, również w poprzek osi drogi, z zakładem 50cm. Na takie podłoże zostanie ułożona 40 cm warstwa kruszywa łamanego stabilizowanego mechanicznie 0/63 mm. Stabilizacja położenia zewnętrznych krawędzi tej konstrukcji odbywa się przez zawinięcie powierzchni geotekstylu i geosiatki po tych krawędziach. Trzeba uważać by zachować niezbędny nadmiar ich długości, żeby wystarczyło dla objęcia wysokości warstw ustroju i do zawinięcia ich do wewnątrz (na długości 1,50m dla geosiatki i 0,50m dla geotekstylu). Zapewnienie stabilizacji spoczynkowej i niezmienności formy ułożonej konstrukcji uzyskuje się przez wbijanie szpilek. Na tak spreparowanym półmateracu należy ułożyć pozostałe warstwy konstrukcji nawierzchni. Niedopuszczalny jest ruch pojazdów gąsienicowych, walców okołkowanych i innych ciężkich maszyn bezpośrednio po ułożonym materiale geosyntetycznym. Wymagana jest warstwa zasypki co najmniej cm. Za zgodą Inżyniera można dopuścić ruch ciężkich pojazdów kołowych po materiale, jeśli powstanie kolein powoduje wybranie luzów i napięcie materiału, dzięki czemu lepiej przeciwdziała on odkształceniom gruntu. Koleiny następnie wypełnia się zasypką. 6. KONTROLA JAKOŚCI ROBÓT 6.2. Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien: - uzyskać wymagane dokumenty, dopuszczające wyroby budowlane do obrotu i powszechnego stosowania (certyfikaty na znak bezpieczeństwa, aprobaty techniczne, certyfikaty zgodności, deklaracje zgodności, ew. badania materiałów wykonane przez dostawców itp.), - sprawdzić cechy zewnętrzne gotowych materiałów z tworzyw. Wszystkie dokumenty oraz wyniki badań Wykonawca przedstawia Inżynierowi do akceptacji Badania w czasie robót Częstotliwość oraz zakres badań i pomiarów w czasie robót Lp. Wyszczególnienie badań i pomiarów Częstotliwość badań Wartości dopuszczalne 1 Oczyszczenie i wyrównanie terenu Całe podłoże Wg niniejszej OST 2 Zgodność z dokumentacją projektową Kontrola bieżąca Wg dokumentacji D e - 5

6 3 Prawidłowość ułożenia geosyntetyku, przyleganie do gruntu, wymiary, wielkość zakładu itp. 4 Zabezpieczenie geosyntetyku przed przemieszczeniem, prawidłowość połączeń, zakotwień, balastu itp. 5 Przestrzeganie ograniczeń ruchu roboczego pojazdów Jw. Jw. projektowej Wg dokumentacji projektowej, aprobaty technicznej i niniejszej OST Jw. Jw. Wg niniejszej OST 7. OBMIAR ROBÓT Jednostką obmiarową jest 1 m 2 (metr kwadratowy), przy układaniu geosyntetyku. 8. ODBIÓR ROBÓT Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, OST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji według punktu 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI Cena wykonania każdej jednostki obmiarowej obejmuje: - prace pomiarowe, - oznakowanie robót, - przygotowanie podłoża, - dostarczenie materiałów i sprzętu, - przeprowadzenie pomiarów i badań wymaganych w niniejszej specyfikacji technicznej, - odwiezienie sprzętu. Dodatkowo cena wykonania 1 m 2 układania geosyntetyku obejmuje: - wykonanie robót przygotowawczych, - ułożenie geosyntetyku, - wykonanie poletka doświadczalnego wraz z badaniami nośności Cena wykonania nie obejmuje robót innych, które powinny być ujęte w osobnych pozycjach kosztorysowych. 10. PRZEPISY ZWIĄZANE Wytyczne wzmacniania podłoża gruntowego w budownictwie drogowym. GDDP - IBDiM, Warszawa, 2002 D e - 6
