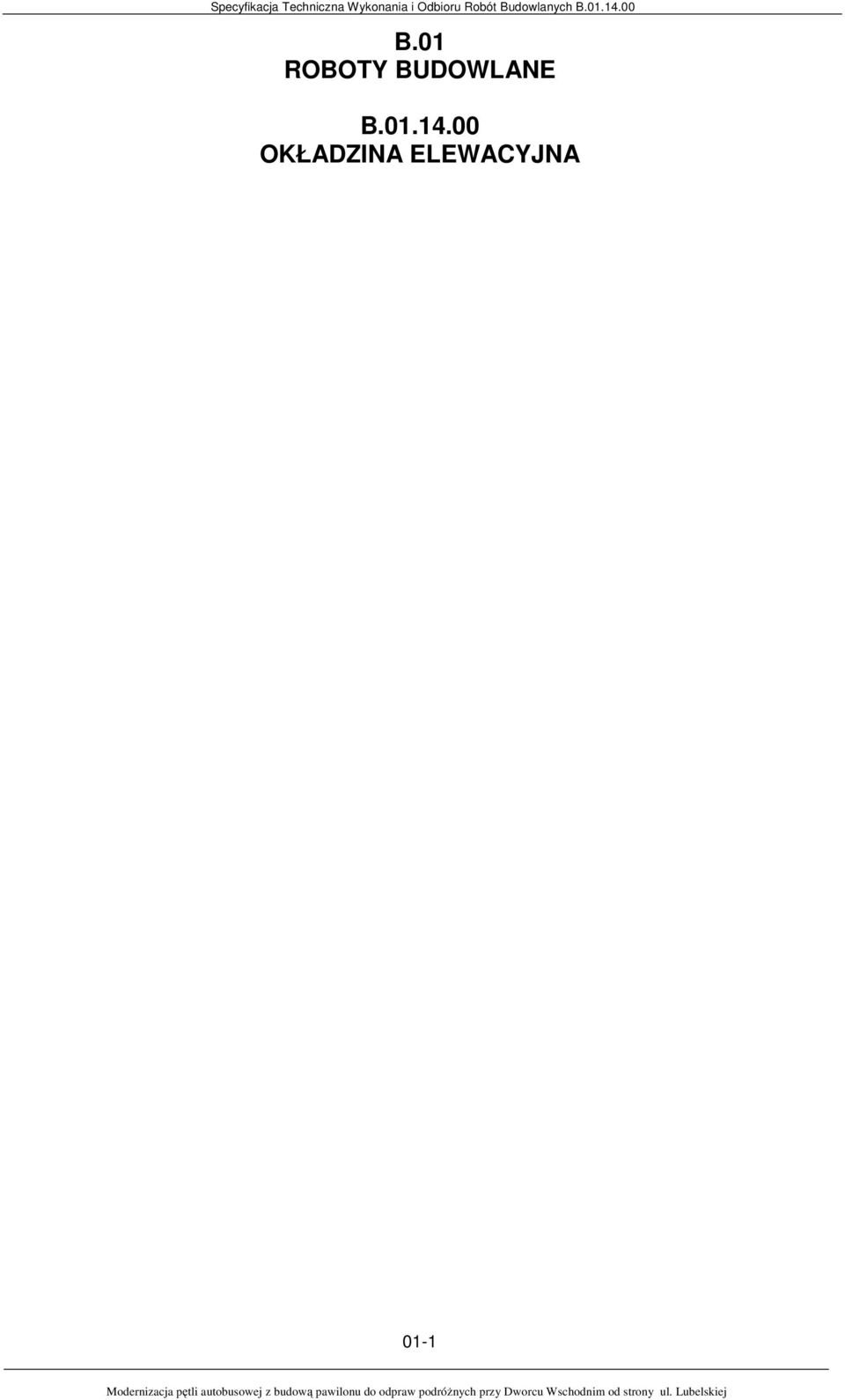

1 B.01 ROBOTY BUDOWLANE B OKŁADZINA ELEWACYJNA 01-1

2 SPECYFIKACJA TECHNICZNA WYKONANIA OKŁADZIN ELEWACYJNYCH Z PŁYT KOMPOZYTOWYCH 1. WSTĘP 2. MATERIAŁY 3. SPRZĘT 4. TRANSPORT 5. WYKONANIE ROBÓT 6. KONTROLA I BADANIA JAKOŚCI ROBÓT 7. OBMIAR ROBOT 8. ODBIÓR ROBÓT 9. PODSTAWA PŁATNOŚCI 10. PRZEPISY ZWIĄZANE 01-2

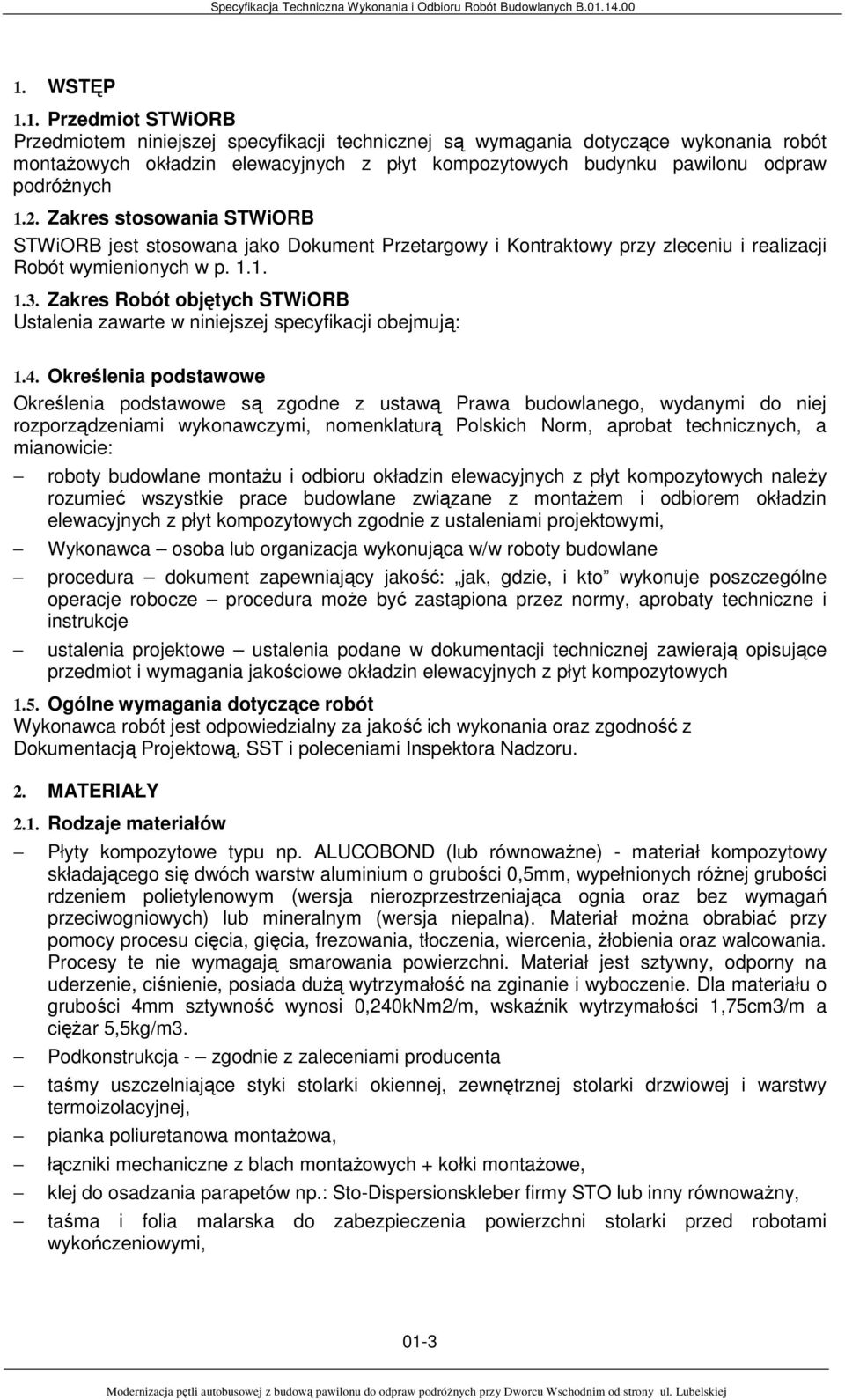

3 1. WSTĘP 1.1. Przedmiot STWiORB Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania robót montażowych okładzin elewacyjnych z płyt kompozytowych budynku pawilonu odpraw podróżnych 1.2. Zakres stosowania STWiORB STWiORB jest stosowana jako Dokument Przetargowy i Kontraktowy przy zleceniu i realizacji Robót wymienionych w p Zakres Robót objętych STWiORB Ustalenia zawarte w niniejszej specyfikacji obejmują: 1.4. Określenia podstawowe Określenia podstawowe są zgodne z ustawą Prawa budowlanego, wydanymi do niej rozporządzeniami wykonawczymi, nomenklaturą Polskich Norm, aprobat technicznych, a mianowicie: roboty budowlane montażu i odbioru okładzin elewacyjnych z płyt kompozytowych należy rozumieć wszystkie prace budowlane związane z montażem i odbiorem okładzin elewacyjnych z płyt kompozytowych zgodnie z ustaleniami projektowymi, Wykonawca osoba lub organizacja wykonująca w/w roboty budowlane procedura dokument zapewniający jakość: jak, gdzie, i kto wykonuje poszczególne operacje robocze procedura może być zastąpiona przez normy, aprobaty techniczne i instrukcje ustalenia projektowe ustalenia podane w dokumentacji technicznej zawierają opisujące przedmiot i wymagania jakościowe okładzin elewacyjnych z płyt kompozytowych 1.5. Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz zgodność z Dokumentacją Projektową, SST i poleceniami Inspektora Nadzoru. 2. MATERIAŁY 2.1. Rodzaje materiałów Płyty kompozytowe typu np. ALUCOBOND (lub równoważne) - materiał kompozytowy składającego się dwóch warstw aluminium o grubości 0,5mm, wypełnionych różnej grubości rdzeniem polietylenowym (wersja nierozprzestrzeniająca ognia oraz bez wymagań przeciwogniowych) lub mineralnym (wersja niepalna). Materiał można obrabiać przy pomocy procesu cięcia, gięcia, frezowania, tłoczenia, wiercenia, żłobienia oraz walcowania. Procesy te nie wymagają smarowania powierzchni. Materiał jest sztywny, odporny na uderzenie, ciśnienie, posiada dużą wytrzymałość na zginanie i wyboczenie. Dla materiału o grubości 4mm sztywność wynosi 0,240kNm2/m, wskaźnik wytrzymałości 1,75cm3/m a ciężar 5,5kg/m3. Podkonstrukcja - zgodnie z zaleceniami producenta taśmy uszczelniające styki stolarki okiennej, zewnętrznej stolarki drzwiowej i warstwy termoizolacyjnej, pianka poliuretanowa montażowa, łączniki mechaniczne z blach montażowych + kołki montażowe, klej do osadzania parapetów np.: Sto-Dispersionskleber firmy STO lub inny równoważny, taśma i folia malarska do zabezpieczenia powierzchni stolarki przed robotami wykończeniowymi, 01-3

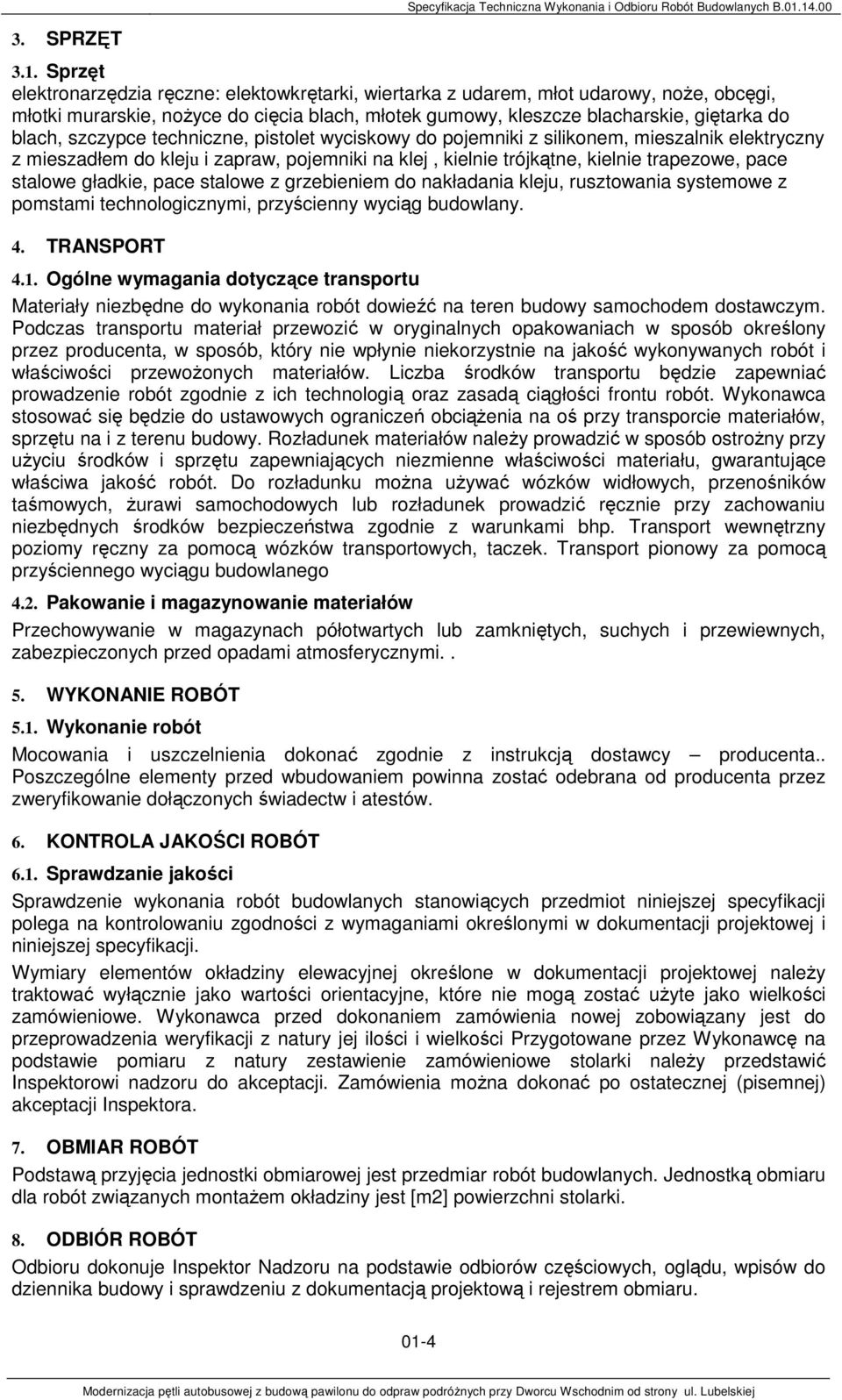

4 3. SPRZĘT Specyfikacja Techniczna Wykonania i Odbioru Robót Budowlanych B Sprzęt elektronarzędzia ręczne: elektowkrętarki, wiertarka z udarem, młot udarowy, noże, obcęgi, młotki murarskie, nożyce do cięcia blach, młotek gumowy, kleszcze blacharskie, giętarka do blach, szczypce techniczne, pistolet wyciskowy do pojemniki z silikonem, mieszalnik elektryczny z mieszadłem do kleju i zapraw, pojemniki na klej, kielnie trójkątne, kielnie trapezowe, pace stalowe gładkie, pace stalowe z grzebieniem do nakładania kleju, rusztowania systemowe z pomstami technologicznymi, przyścienny wyciąg budowlany. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Materiały niezbędne do wykonania robót dowieźć na teren budowy samochodem dostawczym. Podczas transportu materiał przewozić w oryginalnych opakowaniach w sposób określony przez producenta, w sposób, który nie wpłynie niekorzystnie na jakość wykonywanych robót i właściwości przewożonych materiałów. Liczba środków transportu będzie zapewniać prowadzenie robót zgodnie z ich technologią oraz zasadą ciągłości frontu robót. Wykonawca stosować się będzie do ustawowych ograniczeń obciążenia na oś przy transporcie materiałów, sprzętu na i z terenu budowy. Rozładunek materiałów należy prowadzić w sposób ostrożny przy użyciu środków i sprzętu zapewniających niezmienne właściwości materiału, gwarantujące właściwa jakość robót. Do rozładunku można używać wózków widłowych, przenośników taśmowych, żurawi samochodowych lub rozładunek prowadzić ręcznie przy zachowaniu niezbędnych środków bezpieczeństwa zgodnie z warunkami bhp. Transport wewnętrzny poziomy ręczny za pomocą wózków transportowych, taczek. Transport pionowy za pomocą przyściennego wyciągu budowlanego 4.2. Pakowanie i magazynowanie materiałów Przechowywanie w magazynach półotwartych lub zamkniętych, suchych i przewiewnych, zabezpieczonych przed opadami atmosferycznymi.. 5. WYKONANIE ROBÓT 5.1. Wykonanie robót Mocowania i uszczelnienia dokonać zgodnie z instrukcją dostawcy producenta.. Poszczególne elementy przed wbudowaniem powinna zostać odebrana od producenta przez zweryfikowanie dołączonych świadectw i atestów. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Sprawdzanie jakości Sprawdzenie wykonania robót budowlanych stanowiących przedmiot niniejszej specyfikacji polega na kontrolowaniu zgodności z wymaganiami określonymi w dokumentacji projektowej i niniejszej specyfikacji. Wymiary elementów okładziny elewacyjnej określone w dokumentacji projektowej należy traktować wyłącznie jako wartości orientacyjne, które nie mogą zostać użyte jako wielkości zamówieniowe. Wykonawca przed dokonaniem zamówienia nowej zobowiązany jest do przeprowadzenia weryfikacji z natury jej ilości i wielkości Przygotowane przez Wykonawcę na podstawie pomiaru z natury zestawienie zamówieniowe stolarki należy przedstawić Inspektorowi nadzoru do akceptacji. Zamówienia można dokonać po ostatecznej (pisemnej) akceptacji Inspektora. 7. OBMIAR ROBÓT Podstawą przyjęcia jednostki obmiarowej jest przedmiar robót budowlanych. Jednostką obmiaru dla robót związanych montażem okładziny jest [m2] powierzchni stolarki. 8. ODBIÓR ROBÓT Odbioru dokonuje Inspektor Nadzoru na podstawie odbiorów częściowych, oglądu, wpisów do dziennika budowy i sprawdzeniu z dokumentacją projektową i rejestrem obmiaru. 01-4

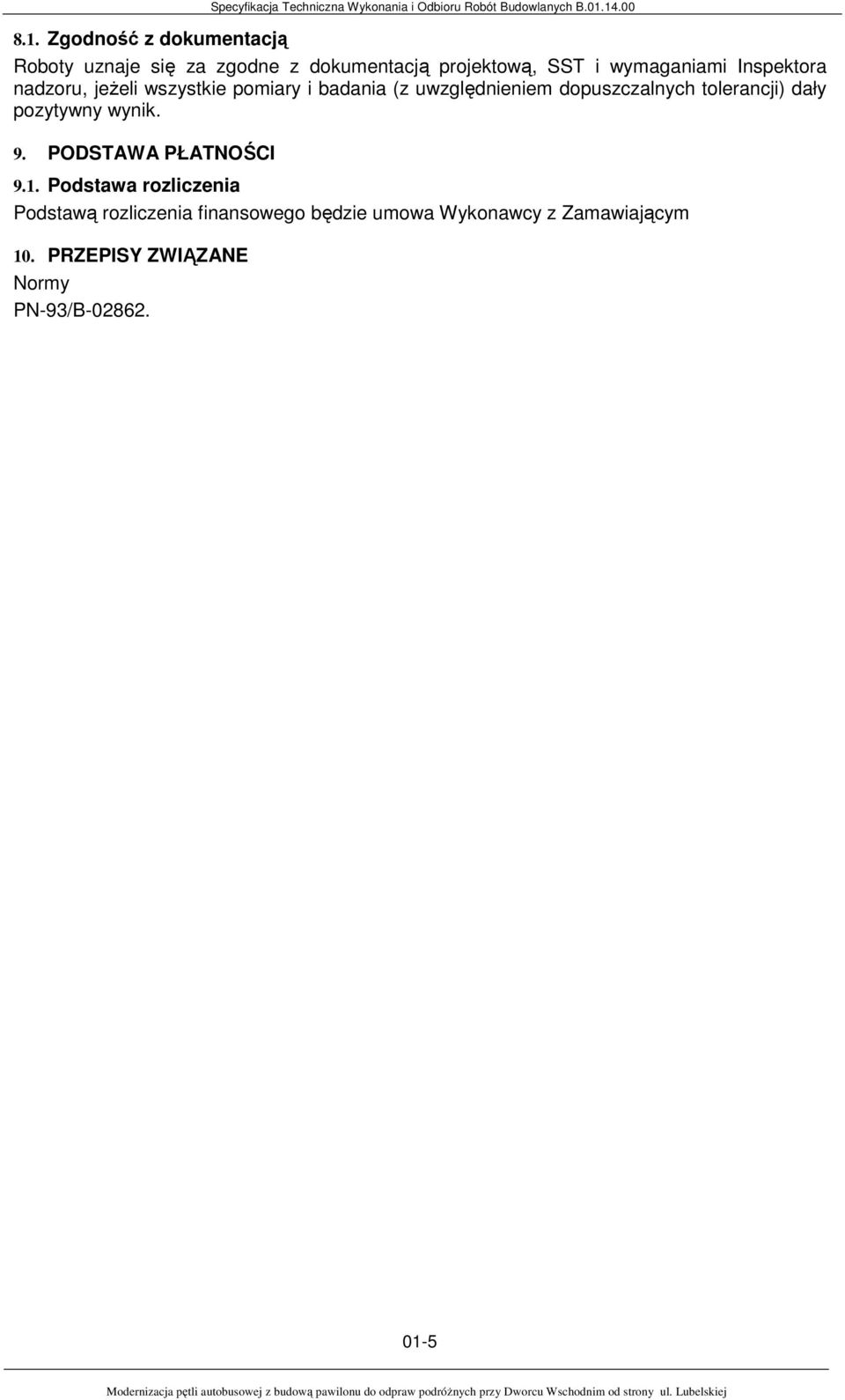

5 8.1. Zgodność z dokumentacją Roboty uznaje się za zgodne z dokumentacją projektową, SST i wymaganiami Inspektora nadzoru, jeżeli wszystkie pomiary i badania (z uwzględnieniem dopuszczalnych tolerancji) dały pozytywny wynik. 9. PODSTAWA PŁATNOŚCI 9.1. Podstawa rozliczenia Podstawą rozliczenia finansowego będzie umowa Wykonawcy z Zamawiającym 10. PRZEPISY ZWIĄZANE Normy PN-93/B
