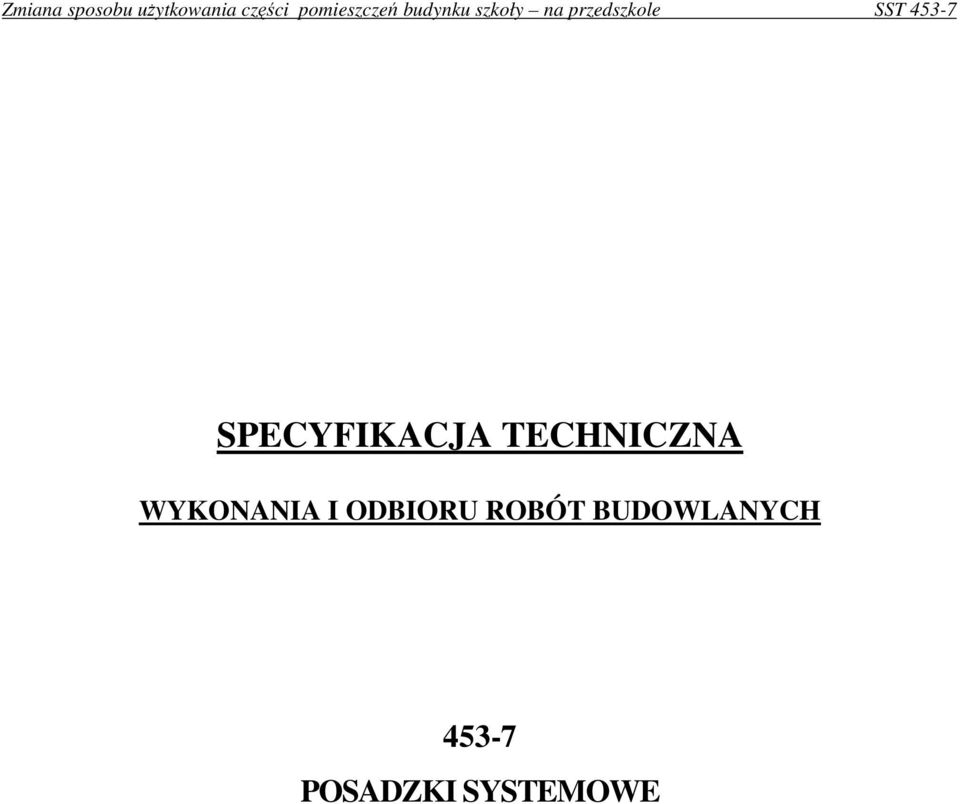

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH POSADZKI SYSTEMOWE

2 SPIS TREŚCI 1. WSTĘP Przedmiot SST Zakres stosowania ST Określenia podstawowe Zakres robót objętych SST Ogólne wymagania dotyczące robót MATERIAŁY Wymagania ogólne Materiały potrzebne do wykonania robót SPRZĘT Wymagania ogólne Sprzęt do wykonywania okładzin i wykładzin TRANSPORT Wymagania ogólne Transport materiałów WYKONANIE ROBÓT Wymagania ogólne Posadzka systemowa KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót Badania w czasie robót Badania w czasie odbioru OBMIAR ROBÓT ODBIÓR ROBÓT Ogólne zasady odbioru okładzin i wykładzin Wymagania przy odbiorze PODSTAWA PŁATNOŚCI PRZEPISY ZWIĄZANE

3 453. ROBOTY WYKOŃCZENIOWE POSADZKI SYSTEMOWE 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem posadzek systemowych w związku ze zmianą sposobu uŝytkowania części pomieszczeń na parterze budynku Szkoły Podstawowej nr 9 przy ul. Chemicznej 9 w Inowrocławiu na przedszkole. Klasyfikacja wg Wspólnego Słownika Zamówień (CPV) Grupa Klasa Kategoria Opis Roboty wykończeniowe w zakresie obiektów budowlanych Pokrywanie podłóg i ścian Kładzenie i wykładanie podłóg, ścian i tapetowanie ścian Kładzenie podłóg 1.2. Zakres stosowania ST Specyfikacja techniczna jest dokumentem będącym podstawą do udzielenie zamówienia i zawarcia umowy na wykonanie robót zawartych w pkt Określenia podstawowe Określenia i nazewnictwo uŝyte w niniejszej specyfikacji technicznej ST są zgodne z obowiązującymi podanymi w normach PN i przepisach Prawa budowlanego. posadzka wierzchnia warstwa stropu stanowiąca wykończenie jego powierzchni podłoŝe element konstrukcji budynku, na którym ułoŝona jest podłoga, podkład betonowy wykonany z betonu, o określonej grubości, wytrzymałości i suchości, na którym wykonuje się posadzkę Ŝywiczną mineralna posypka utwardzająca sucha zaprawa na bazie cementu i kruszywa korundowego do wykonywania metodą wcierania odpornych na ścieranie posadzek przemysłowych. impregnacja posypki utwardzającej nawierzchniowa powłoka z wodorozcieńczalnej Ŝywicy epoksydowej słuŝąca do wzmocnienia i ograniczenia chłonności podłoŝa Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem posadzki systemowej. 146

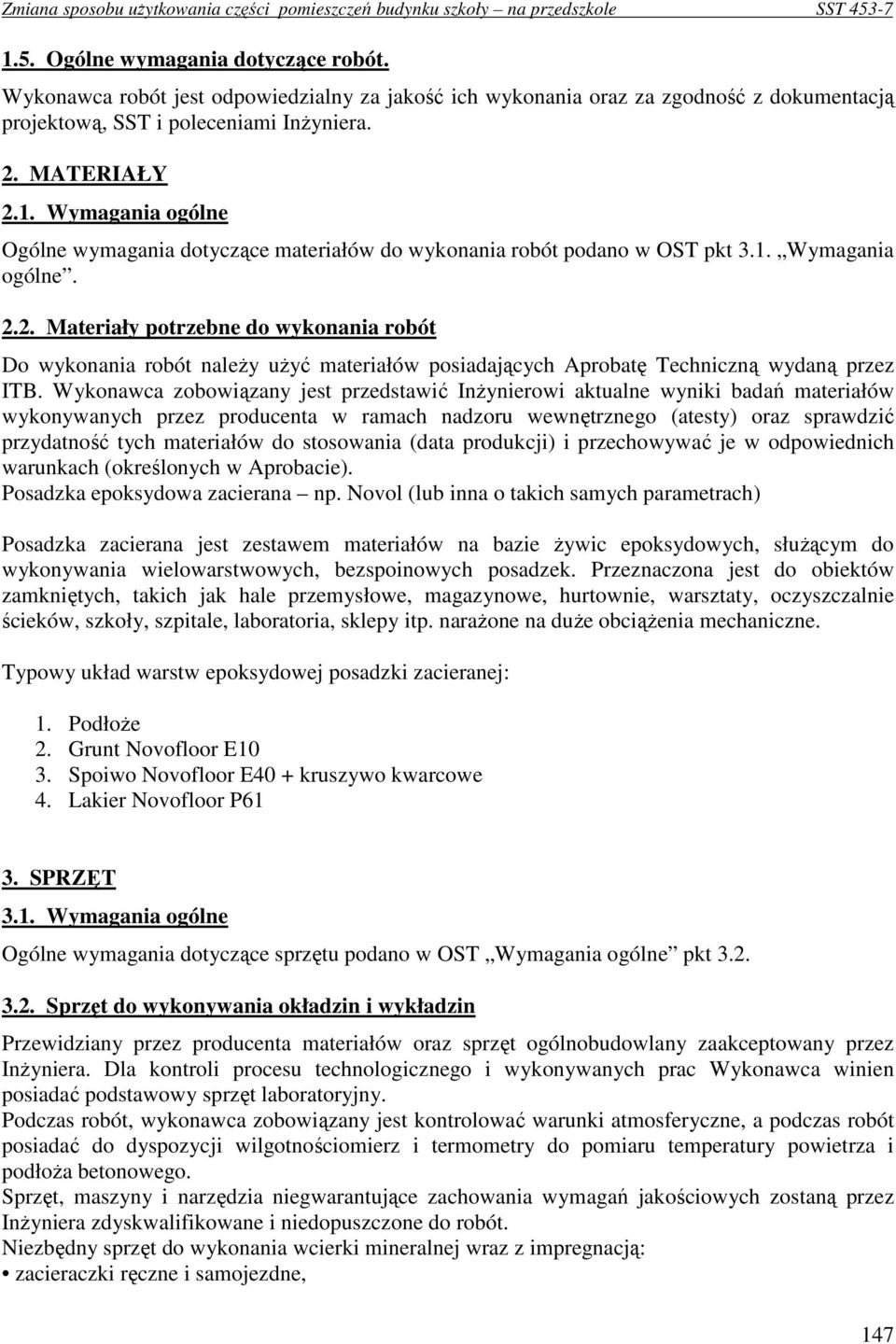

4 1.5. Ogólne wymagania dotyczące robót. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, SST i poleceniami InŜyniera. 2. MATERIAŁY 2.1. Wymagania ogólne Ogólne wymagania dotyczące materiałów do wykonania robót podano w OST pkt 3.1. Wymagania ogólne Materiały potrzebne do wykonania robót Do wykonania robót naleŝy uŝyć materiałów posiadających Aprobatę Techniczną wydaną przez ITB. Wykonawca zobowiązany jest przedstawić InŜynierowi aktualne wyniki badań materiałów wykonywanych przez producenta w ramach nadzoru wewnętrznego (atesty) oraz sprawdzić przydatność tych materiałów do stosowania (data produkcji) i przechowywać je w odpowiednich warunkach (określonych w Aprobacie). Posadzka epoksydowa zacierana np. Novol (lub inna o takich samych parametrach) Posadzka zacierana jest zestawem materiałów na bazie Ŝywic epoksydowych, słuŝącym do wykonywania wielowarstwowych, bezspoinowych posadzek. Przeznaczona jest do obiektów zamkniętych, takich jak hale przemysłowe, magazynowe, hurtownie, warsztaty, oczyszczalnie ścieków, szkoły, szpitale, laboratoria, sklepy itp. naraŝone na duŝe obciąŝenia mechaniczne. Typowy układ warstw epoksydowej posadzki zacieranej: 1. PodłoŜe 2. Grunt Novofloor E10 3. Spoiwo Novofloor E40 + kruszywo kwarcowe 4. Lakier Novofloor P61 3. SPRZĘT 3.1. Wymagania ogólne Ogólne wymagania dotyczące sprzętu podano w OST Wymagania ogólne pkt Sprzęt do wykonywania okładzin i wykładzin Przewidziany przez producenta materiałów oraz sprzęt ogólnobudowlany zaakceptowany przez InŜyniera. Dla kontroli procesu technologicznego i wykonywanych prac Wykonawca winien posiadać podstawowy sprzęt laboratoryjny. Podczas robót, wykonawca zobowiązany jest kontrolować warunki atmosferyczne, a podczas robót posiadać do dyspozycji wilgotnościomierz i termometry do pomiaru temperatury powietrza i podłoŝa betonowego. Sprzęt, maszyny i narzędzia niegwarantujące zachowania wymagań jakościowych zostaną przez InŜyniera zdyskwalifikowane i niedopuszczone do robót. Niezbędny sprzęt do wykonania wcierki mineralnej wraz z impregnacją: zacieraczki ręczne i samojezdne, 147

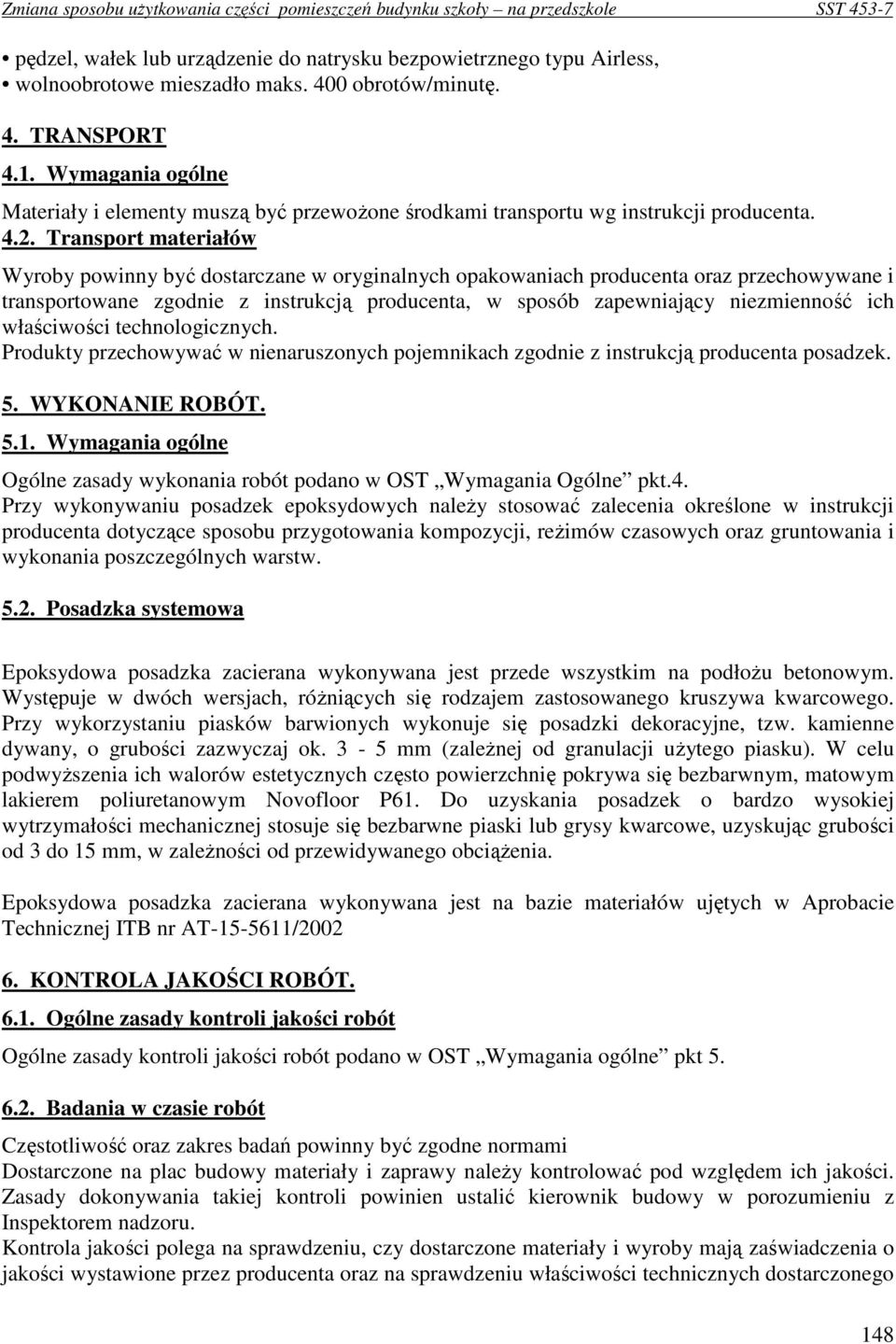

5 pędzel, wałek lub urządzenie do natrysku bezpowietrznego typu Airless, wolnoobrotowe mieszadło maks. 400 obrotów/minutę. 4. TRANSPORT 4.1. Wymagania ogólne Materiały i elementy muszą być przewoŝone środkami transportu wg instrukcji producenta Transport materiałów Wyroby powinny być dostarczane w oryginalnych opakowaniach producenta oraz przechowywane i transportowane zgodnie z instrukcją producenta, w sposób zapewniający niezmienność ich właściwości technologicznych. Produkty przechowywać w nienaruszonych pojemnikach zgodnie z instrukcją producenta posadzek. 5. WYKONANIE ROBÓT Wymagania ogólne Ogólne zasady wykonania robót podano w OST Wymagania Ogólne pkt.4. Przy wykonywaniu posadzek epoksydowych naleŝy stosować zalecenia określone w instrukcji producenta dotyczące sposobu przygotowania kompozycji, reŝimów czasowych oraz gruntowania i wykonania poszczególnych warstw Posadzka systemowa Epoksydowa posadzka zacierana wykonywana jest przede wszystkim na podłoŝu betonowym. Występuje w dwóch wersjach, róŝniących się rodzajem zastosowanego kruszywa kwarcowego. Przy wykorzystaniu piasków barwionych wykonuje się posadzki dekoracyjne, tzw. kamienne dywany, o grubości zazwyczaj ok. 3-5 mm (zaleŝnej od granulacji uŝytego piasku). W celu podwyŝszenia ich walorów estetycznych często powierzchnię pokrywa się bezbarwnym, matowym lakierem poliuretanowym Novofloor P61. Do uzyskania posadzek o bardzo wysokiej wytrzymałości mechanicznej stosuje się bezbarwne piaski lub grysy kwarcowe, uzyskując grubości od 3 do 15 mm, w zaleŝności od przewidywanego obciąŝenia. Epoksydowa posadzka zacierana wykonywana jest na bazie materiałów ujętych w Aprobacie Technicznej ITB nr AT / KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w OST Wymagania ogólne pkt Badania w czasie robót Częstotliwość oraz zakres badań powinny być zgodne normami Dostarczone na plac budowy materiały i zaprawy naleŝy kontrolować pod względem ich jakości. Zasady dokonywania takiej kontroli powinien ustalić kierownik budowy w porozumieniu z Inspektorem nadzoru. Kontrola jakości polega na sprawdzeniu, czy dostarczone materiały i wyroby mają zaświadczenia o jakości wystawione przez producenta oraz na sprawdzeniu właściwości technicznych dostarczonego 148

6 wyrobu na podstawie tzw. badań doraźnych. Dokumentacja jakości wyrobów stosowanych do wykonania podłóg i posadzek powinna zawierać: certyfikaty lub deklaracje zgodności z normą lub aprobatą techniczną w przypadku kaŝdego z zastosowanych wyrobów informacje o okresie przydatności do stosowania, podstawowa informacje bhp i przeciwpoŝarowe. W trakcie prowadzenia robót naleŝy w sposób ciągły kontrolować warunki atmosferyczne. Wyniki badań materiałów powinny być wpisywane do dziennika budowy akceptowane przez Inspektora budowy Badania w czasie odbioru Zakres czynności kontrolnych posadzek utwardzonych powierzchniowo obejmują: Sprawdzenie jakości powierzchni metodą wizualną. Utwardzona posadzka powinna być jednolitej barwy, bez rys, spękań i pofałdowań, gładka lub szorstka, w zaleŝności od rodzaju. Niedopuszczalne są białe przebarwienia i kleistość powierzchni pod wpływem wilgoci. Sprawdzenia stopnia utwardzenia posadzki poprzez naciskanie jej powierzchni metalowym przedmiotem, po naciskaniu nie powinny pozostawać w posadzce trwałe odkształcenia, Sprawdzenie przylegania i związania posadzki z podkładem podłogowym poprzez opukiwanie jej powierzchni drewnianym młotkiem. Posadzka nie powinna wydawać charakterystycznego głuchego odgłosu. Sprawdzenie prawidłowości wykonania szczelin dylatacyjnych metodą wizualną oraz poprzez zmierzenie ich szerokości w dowolnie wybranych trzech miejscach. Szczeliny dylatacyjne powinny mieć jednakową szerokość, a masa dylatacyjna powinna dokładnie wypełniać przestrzeń pomiędzy polami posadzki. Sprawdzenie prawidłowości wykonania spadków zgodnie z projektem arch., przez obserwację kierunków spływu rozlanej wody. Sprawdzenie równości powierzchni posadzki za pomocą łaty o długości 2 m, odchylenie na jej długości nie powinno przekraczać 2 mm. Sprawdzenie metodą wizualną, prawidłowości wykonania szczegółów wykończenia posadzki, np. osadzenia wpustu, wykonania cokołu. Wyniki kontroli posadzki powinny być porównane z wymaganiami podanymi w projekcie i opisane w Dzienniku Budowy lub protokole załączonym do Dziennika Budowy. JeŜeli choć jedna z kontrolowanych cech nie spełnia wymogów odbieranych prac budowlanych nie moŝna uznać za wykonane prawidłowo. 7. OBMIAR ROBÓT Ogólne zasady obmiaru robót podano w OST Wymagania ogólne pkt 6. Jednostką obmiarową posadzek jest metr kwadratowy (m 2 ). 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru okładzin i wykładzin Ogólne zasady odbioru robót podano w OST Wymagania ogólne pkt 8. Roboty uznaje się za zgodne z dokumentacją projektową, SST i wymaganiami Inspektora nadzoru, jeŝeli wszystkie pomiary i badania dały pozytywny wynik. 149

7 8.2. Wymagania przy odbiorze Roboty posadzkowe jako wieloetapowe, wymagają odbiorów przejściowych, podczas których powinna być skontrolowana jakość wykonanych prac: podłoŝa betonowego kaŝdej warstwy izolacyjnej posadzki Odbiór końcowy następuje po zakończeniu całości dotyczących posadzki. Zakres podstawowych czynności kontrolnych w trakcie odbioru, zarówno przejściowego jak i końcowego, obejmuje sprawdzenie: kompletności przedłoŝonej dokumentacji, prawidłowości wykonania robót poprzedzających na podstawie zapisów w Dzienniku Budowy, zgodności z dokumentacją techniczną zastosowanych materiałów, wyglądu zewnętrznego powierzchni posadzek. Wyniki odbiorów materiałów i robót powinny być wpisane do Dziennika Budowy. 9. PODSTAWA PŁATNOŚCI Ogólne ustalenia dotyczące podstaw płatności podano w pkt 8 Wymagania ogólne ogólnej specyfikacji technicznej. 10. PRZEPISY ZWIĄZANE PN-62/B PN-B-02854:1996 PN-84/B PN-85/B BN-87/B-12037/06 Norma ISO Posadzki z betonu i zaprawy cementowej. Wymagania i badania przy odbiorze. Ochrona przeciwpoŝarowa budynków. Metoda badań rozprzestrzeniania się płomieni po posadzkach podłogowych. Materiały kamienne. Oznaczenie ścieralności na tarczy Bochmego. Zaprawy budowlane. Badanie cech fizycznych i wytrzymałościowych. Metody badań płytek ceramicznych. Oznaczenie twardości powierzchni w skali Mohsa. Seria 9000, 9001, 9002, 9003, 9004) Normy dotyczące systemów zapewnienia jakości i zarządzania systemami zapewnienia jakości. PN-B-02854:1996 Ochrona przeciwpoŝarowa budynków. Metoda badania rozprzestrzeniania płomieni po posadzkach podłogowych. PN-85/B Zaprawy budowlane. Badanie cech fizycznych i wytrzymałościowych. Z.U.A.T. 15/VIII.09 Posadzki z zastosowaniem Ŝywic syntetycznych. Badania laboratoryjne preparatu do powierzchniowego utwardzania betonu dla potrzeb akrobacyjnych. Nr pracy: NT-684/A/03 (LT-285/03, NT- 684/LOK-695/A/03), Zakład Nowych Technik Wykończeniowych. Karty techniczne producenta zastosowanych wyrobów wraz z ich aprobatą techniczną ITB 150
