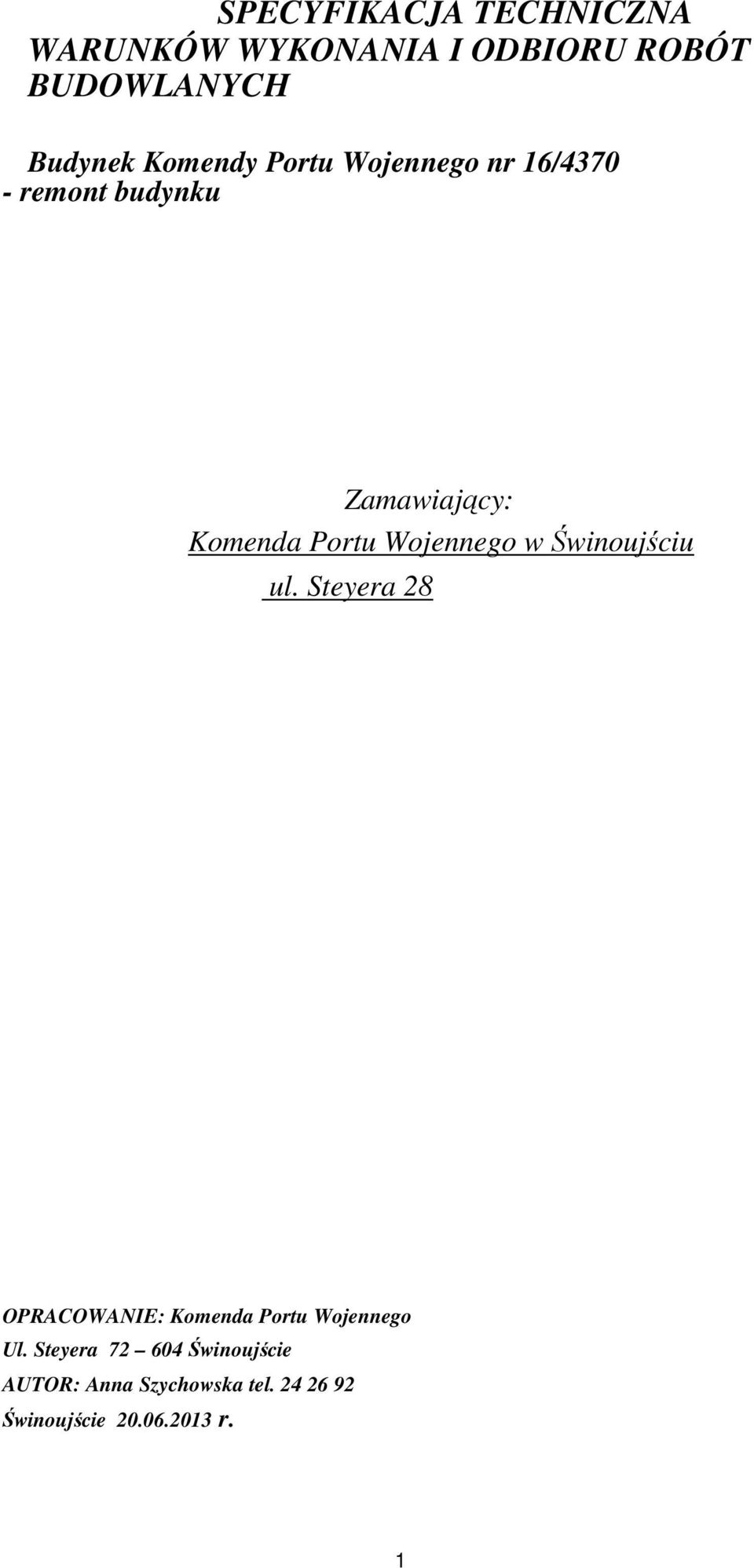

1 SPECYFIKACJA TECHNICZNA WARUNKÓW WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Budynek Komendy Portu Wojennego nr 16/ remont budynku Zamawiający: Komenda Portu Wojennego w Świnoujściu ul. Steyera 28 OPRACOWANIE: Komenda Portu Wojennego Ul. Steyera Świnoujście AUTOR: Anna Szychowska tel Świnoujście r. 1

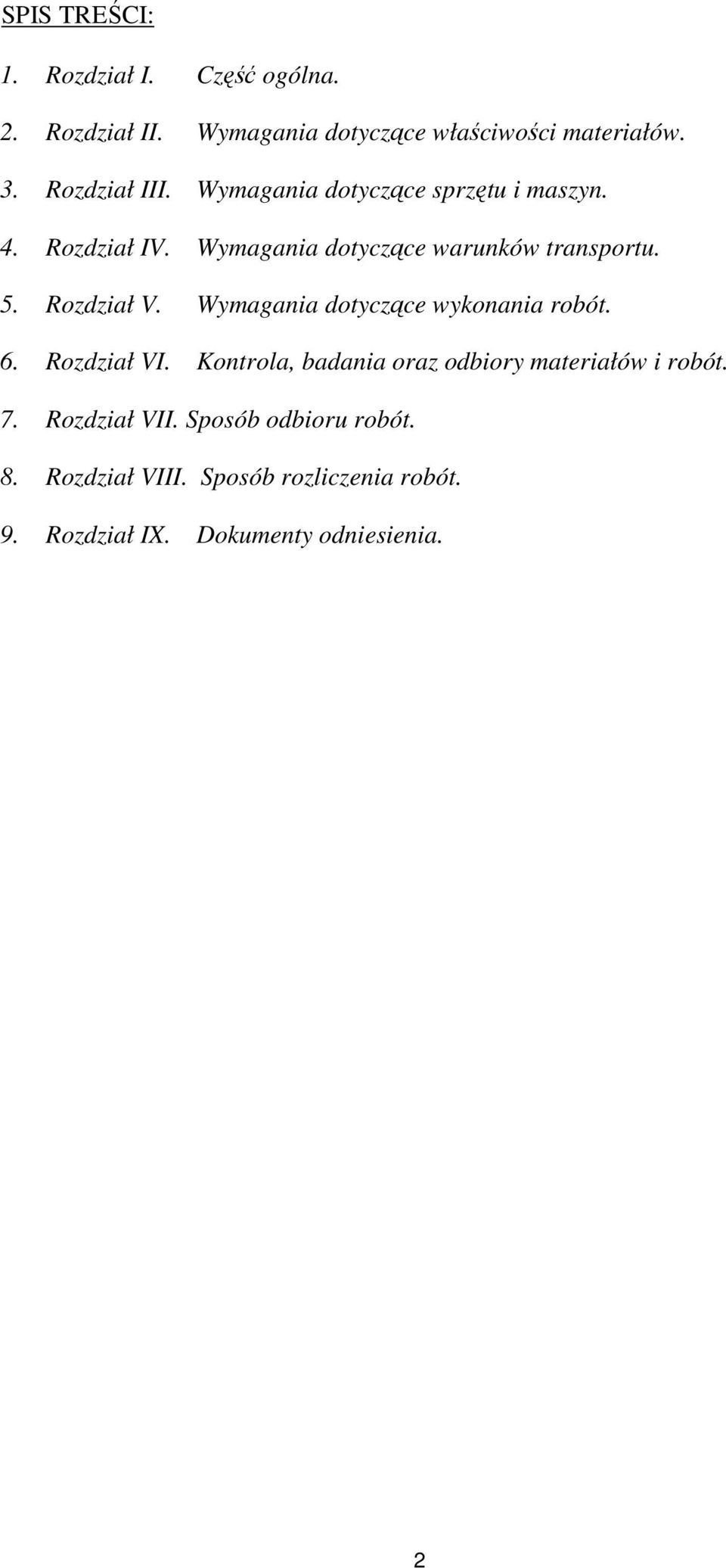

2 SPIS TREŚCI: 1. Rozdział I. Część ogólna. 2. Rozdział II. Wymagania dotyczące właściwości materiałów. 3. Rozdział III. Wymagania dotyczące sprzętu i maszyn. 4. Rozdział IV. Wymagania dotyczące warunków transportu. 5. Rozdział V. Wymagania dotyczące wykonania robót. 6. Rozdział VI. Kontrola, badania oraz odbiory materiałów i robót. 7. Rozdział VII. Sposób odbioru robót. 8. Rozdział VIII. Sposób rozliczenia robót. 9. Rozdział IX. Dokumenty odniesienia. 2

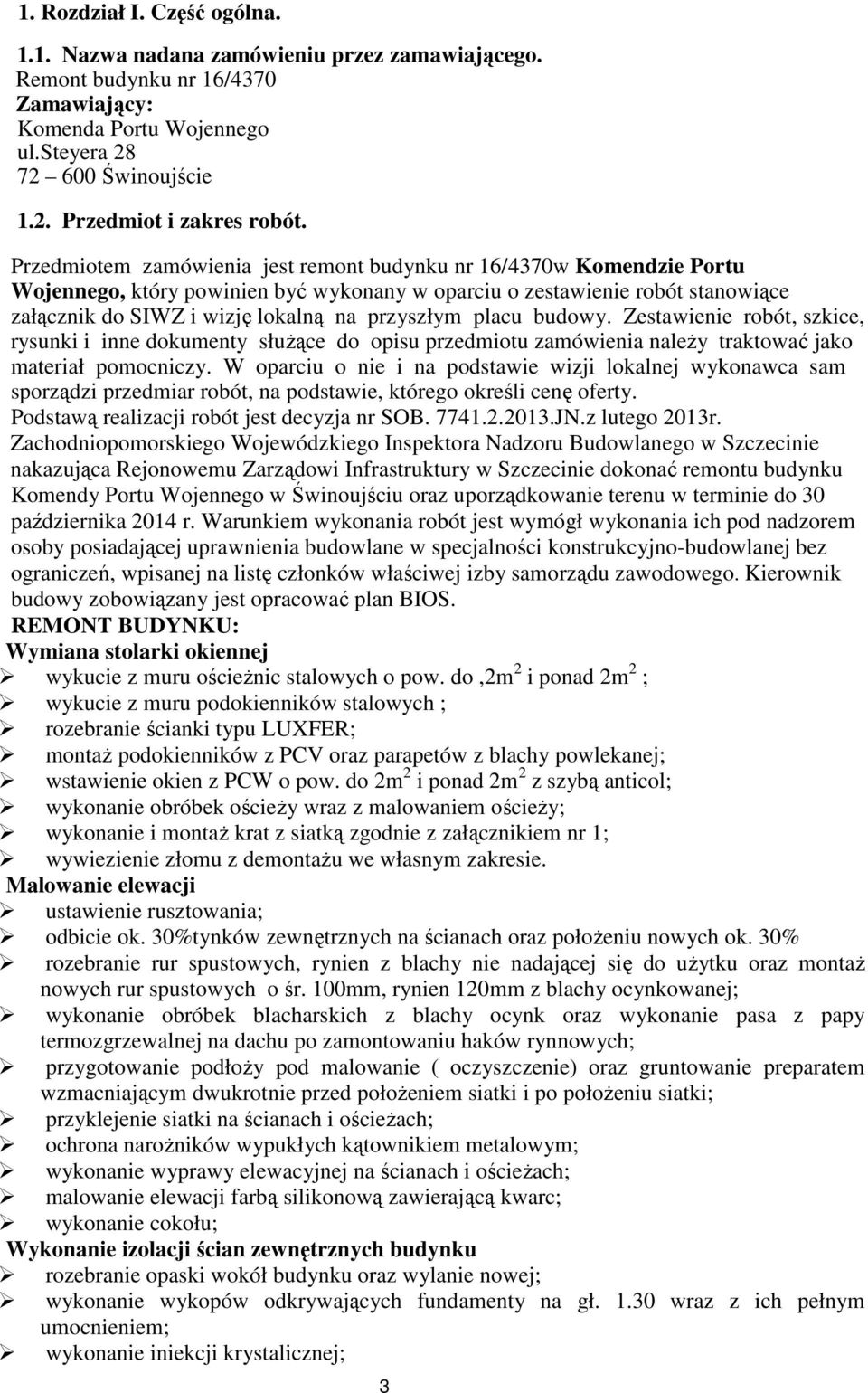

3 1. Rozdział I. Część ogólna Nazwa nadana zamówieniu przez zamawiającego. Remont budynku nr 16/4370 Zamawiający: Komenda Portu Wojennego ul.steyera Świnoujście 1.2. Przedmiot i zakres robót. Przedmiotem zamówienia jest remont budynku nr 16/4370w Komendzie Portu Wojennego, który powinien być wykonany w oparciu o zestawienie robót stanowiące załącznik do SIWZ i wizję lokalną na przyszłym placu budowy. Zestawienie robót, szkice, rysunki i inne dokumenty słuŝące do opisu przedmiotu zamówienia naleŝy traktować jako materiał pomocniczy. W oparciu o nie i na podstawie wizji lokalnej wykonawca sam sporządzi przedmiar robót, na podstawie, którego określi cenę oferty. Podstawą realizacji robót jest decyzja nr SOB JN.z lutego 2013r. Zachodniopomorskiego Wojewódzkiego Inspektora Nadzoru Budowlanego w Szczecinie nakazująca Rejonowemu Zarządowi Infrastruktury w Szczecinie dokonać remontu budynku Komendy Portu Wojennego w Świnoujściu oraz uporządkowanie terenu w terminie do 30 października 2014 r. Warunkiem wykonania robót jest wymógł wykonania ich pod nadzorem osoby posiadającej uprawnienia budowlane w specjalności konstrukcyjno-budowlanej bez ograniczeń, wpisanej na listę członków właściwej izby samorządu zawodowego. Kierownik budowy zobowiązany jest opracować plan BIOS. REMONT BUDYNKU: Wymiana stolarki okiennej wykucie z muru ościeŝnic stalowych o pow. do,2m 2 i ponad 2m 2 ; wykucie z muru podokienników stalowych ; rozebranie ścianki typu LUXFER; montaŝ podokienników z PCV oraz parapetów z blachy powlekanej; wstawienie okien z PCW o pow. do 2m 2 i ponad 2m 2 z szybą anticol; wykonanie obróbek ościeŝy wraz z malowaniem ościeŝy; wykonanie i montaŝ krat z siatką zgodnie z załącznikiem nr 1; wywiezienie złomu z demontaŝu we własnym zakresie. Malowanie elewacji ustawienie rusztowania; odbicie ok. 30%tynków zewnętrznych na ścianach oraz połoŝeniu nowych ok. 30% rozebranie rur spustowych, rynien z blachy nie nadającej się do uŝytku oraz montaŝ nowych rur spustowych o śr. 100mm, rynien 120mm z blachy ocynkowanej; wykonanie obróbek blacharskich z blachy ocynk oraz wykonanie pasa z papy termozgrzewalnej na dachu po zamontowaniu haków rynnowych; przygotowanie podłoŝy pod malowanie ( oczyszczenie) oraz gruntowanie preparatem wzmacniającym dwukrotnie przed połoŝeniem siatki i po połoŝeniu siatki; przyklejenie siatki na ścianach i ościeŝach; ochrona naroŝników wypukłych kątownikiem metalowym; wykonanie wyprawy elewacyjnej na ścianach i ościeŝach; malowanie elewacji farbą silikonową zawierającą kwarc; wykonanie cokołu; Wykonanie izolacji ścian zewnętrznych budynku rozebranie opaski wokół budynku oraz wylanie nowej; wykonanie wykopów odkrywających fundamenty na gł wraz z ich pełnym umocnieniem; wykonanie iniekcji krystalicznej; 3

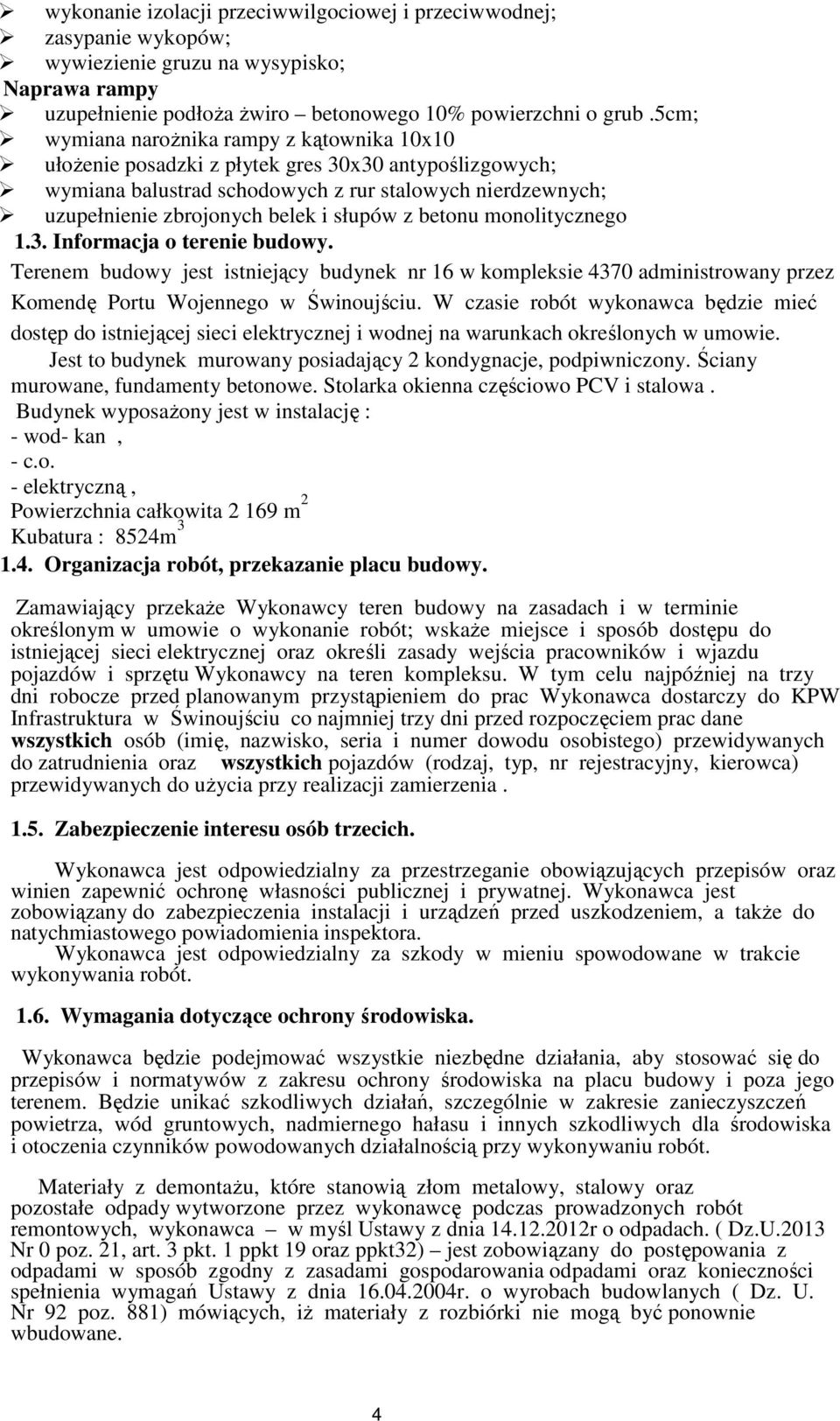

4 wykonanie izolacji przeciwwilgociowej i przeciwwodnej; zasypanie wykopów; wywiezienie gruzu na wysypisko; Naprawa rampy uzupełnienie podłoŝa Ŝwiro betonowego 10% powierzchni o grub.5cm; wymiana naroŝnika rampy z kątownika 10x10 ułoŝenie posadzki z płytek gres 30x30 antypoślizgowych; wymiana balustrad schodowych z rur stalowych nierdzewnych; uzupełnienie zbrojonych belek i słupów z betonu monolitycznego 1.3. Informacja o terenie budowy. Terenem budowy jest istniejący budynek nr 16 w kompleksie 4370 administrowany przez Komendę Portu Wojennego w Świnoujściu. W czasie robót wykonawca będzie mieć dostęp do istniejącej sieci elektrycznej i wodnej na warunkach określonych w umowie. Jest to budynek murowany posiadający 2 kondygnacje, podpiwniczony. Ściany murowane, fundamenty betonowe. Stolarka okienna częściowo PCV i stalowa. Budynek wyposaŝony jest w instalację : - wod- kan, - c.o. - elektryczną, Powierzchnia całkowita m 2 Kubatura : 8524m Organizacja robót, przekazanie placu budowy. Zamawiający przekaŝe Wykonawcy teren budowy na zasadach i w terminie określonym w umowie o wykonanie robót; wskaŝe miejsce i sposób dostępu do istniejącej sieci elektrycznej oraz określi zasady wejścia pracowników i wjazdu pojazdów i sprzętu Wykonawcy na teren kompleksu. W tym celu najpóźniej na trzy dni robocze przed planowanym przystąpieniem do prac Wykonawca dostarczy do KPW Infrastruktura w Świnoujściu co najmniej trzy dni przed rozpoczęciem prac dane wszystkich osób (imię, nazwisko, seria i numer dowodu osobistego) przewidywanych do zatrudnienia oraz wszystkich pojazdów (rodzaj, typ, nr rejestracyjny, kierowca) przewidywanych do uŝycia przy realizacji zamierzenia Zabezpieczenie interesu osób trzecich. Wykonawca jest odpowiedzialny za przestrzeganie obowiązujących przepisów oraz winien zapewnić ochronę własności publicznej i prywatnej. Wykonawca jest zobowiązany do zabezpieczenia instalacji i urządzeń przed uszkodzeniem, a takŝe do natychmiastowego powiadomienia inspektora. Wykonawca jest odpowiedzialny za szkody w mieniu spowodowane w trakcie wykonywania robót Wymagania dotyczące ochrony środowiska. Wykonawca będzie podejmować wszystkie niezbędne działania, aby stosować się do przepisów i normatywów z zakresu ochrony środowiska na placu budowy i poza jego terenem. Będzie unikać szkodliwych działań, szczególnie w zakresie zanieczyszczeń powietrza, wód gruntowych, nadmiernego hałasu i innych szkodliwych dla środowiska i otoczenia czynników powodowanych działalnością przy wykonywaniu robót. Materiały z demontaŝu, które stanowią złom metalowy, stalowy oraz pozostałe odpady wytworzone przez wykonawcę podczas prowadzonych robót remontowych, wykonawca w myśl Ustawy z dnia r o odpadach. ( Dz.U.2013 Nr 0 poz. 21, art. 3 pkt. 1 ppkt 19 oraz ppkt32) jest zobowiązany do postępowania z odpadami w sposób zgodny z zasadami gospodarowania odpadami oraz konieczności spełnienia wymagań Ustawy z dnia r. o wyrobach budowlanych ( Dz. U. Nr 92 poz. 881) mówiących, iŝ materiały z rozbiórki nie mogą być ponownie wbudowane. 4

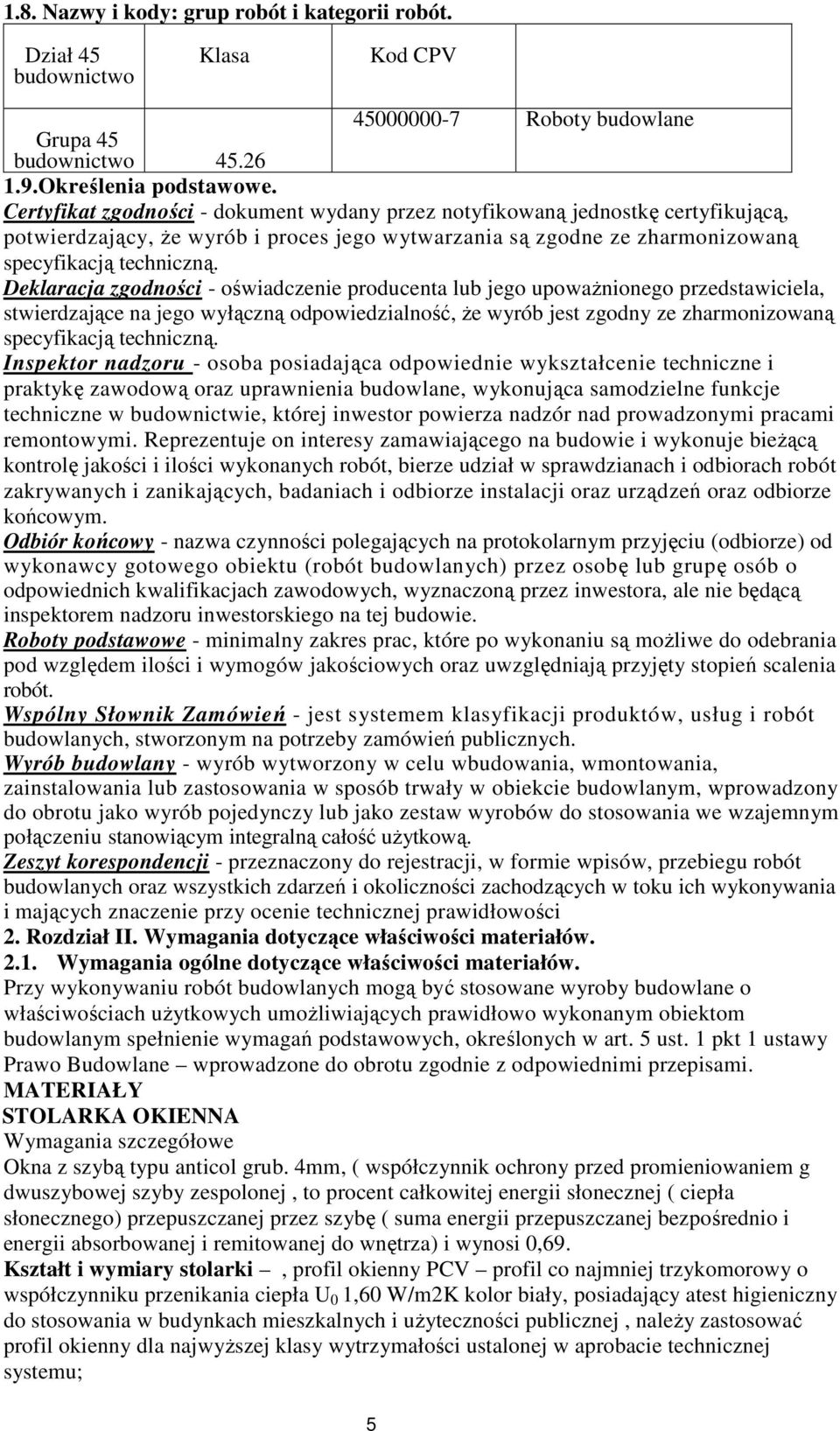

5 1.8. Nazwy i kody: grup robót i kategorii robót. Dział 45 budownictwo Klasa Kod CPV Roboty budowlane Grupa 45 budownictwo Określenia podstawowe. Certyfikat zgodności - dokument wydany przez notyfikowaną jednostkę certyfikującą, potwierdzający, Ŝe wyrób i proces jego wytwarzania są zgodne ze zharmonizowaną specyfikacją techniczną. Deklaracja zgodności - oświadczenie producenta lub jego upowaŝnionego przedstawiciela, stwierdzające na jego wyłączną odpowiedzialność, Ŝe wyrób jest zgodny ze zharmonizowaną specyfikacją techniczną. Inspektor nadzoru - osoba posiadająca odpowiednie wykształcenie techniczne i praktykę zawodową oraz uprawnienia budowlane, wykonująca samodzielne funkcje techniczne w budownictwie, której inwestor powierza nadzór nad prowadzonymi pracami remontowymi. Reprezentuje on interesy zamawiającego na budowie i wykonuje bieŝącą kontrolę jakości i ilości wykonanych robót, bierze udział w sprawdzianach i odbiorach robót zakrywanych i zanikających, badaniach i odbiorze instalacji oraz urządzeń oraz odbiorze końcowym. Odbiór końcowy - nazwa czynności polegających na protokolarnym przyjęciu (odbiorze) od wykonawcy gotowego obiektu (robót budowlanych) przez osobę lub grupę osób o odpowiednich kwalifikacjach zawodowych, wyznaczoną przez inwestora, ale nie będącą inspektorem nadzoru inwestorskiego na tej budowie. Roboty podstawowe - minimalny zakres prac, które po wykonaniu są moŝliwe do odebrania pod względem ilości i wymogów jakościowych oraz uwzględniają przyjęty stopień scalenia robót. Wspólny Słownik Zamówień - jest systemem klasyfikacji produktów, usług i robót budowlanych, stworzonym na potrzeby zamówień publicznych. Wyrób budowlany - wyrób wytworzony w celu wbudowania, wmontowania, zainstalowania lub zastosowania w sposób trwały w obiekcie budowlanym, wprowadzony do obrotu jako wyrób pojedynczy lub jako zestaw wyrobów do stosowania we wzajemnym połączeniu stanowiącym integralną całość uŝytkową. Zeszyt korespondencji - przeznaczony do rejestracji, w formie wpisów, przebiegu robót budowlanych oraz wszystkich zdarzeń i okoliczności zachodzących w toku ich wykonywania i mających znaczenie przy ocenie technicznej prawidłowości 2. Rozdział II. Wymagania dotyczące właściwości materiałów Wymagania ogólne dotyczące właściwości materiałów. Przy wykonywaniu robót budowlanych mogą być stosowane wyroby budowlane o właściwościach uŝytkowych umoŝliwiających prawidłowo wykonanym obiektom budowlanym spełnienie wymagań podstawowych, określonych w art. 5 ust. 1 pkt 1 ustawy Prawo Budowlane wprowadzone do obrotu zgodnie z odpowiednimi przepisami. MATERIAŁY STOLARKA OKIENNA Wymagania szczegółowe Okna z szybą typu anticol grub. 4mm, ( współczynnik ochrony przed promieniowaniem g dwuszybowej szyby zespolonej, to procent całkowitej energii słonecznej ( ciepła słonecznego) przepuszczanej przez szybę ( suma energii przepuszczanej bezpośrednio i energii absorbowanej i remitowanej do wnętrza) i wynosi 0,69. Kształt i wymiary stolarki, profil okienny PCV profil co najmniej trzykomorowy o współczynniku przenikania ciepła U 0 1,60 W/m2K kolor biały, posiadający atest higieniczny do stosowania w budynkach mieszkalnych i uŝyteczności publicznej, naleŝy zastosować profil okienny dla najwyŝszej klasy wytrzymałości ustalonej w aprobacie technicznej systemu; 5

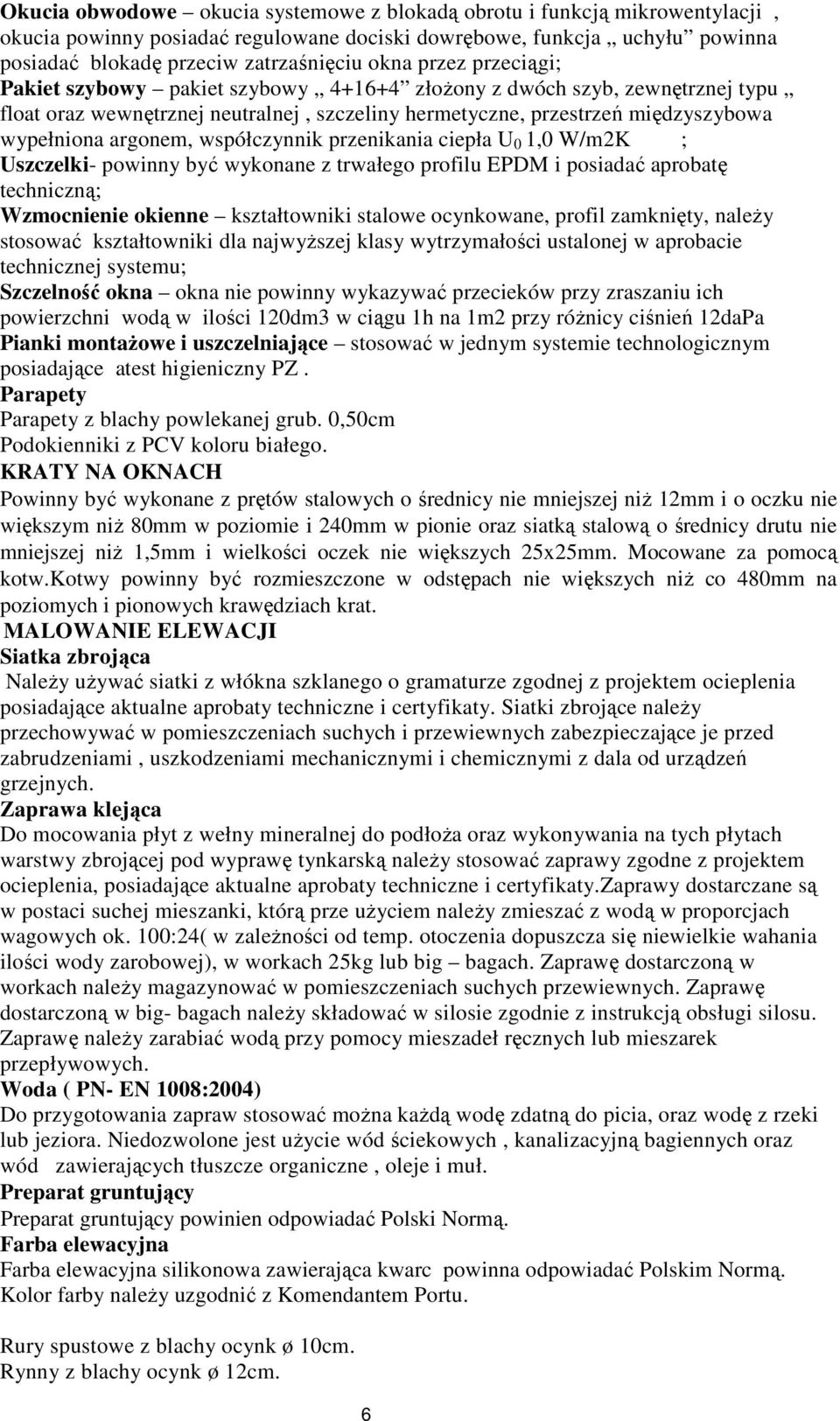

6 Okucia obwodowe okucia systemowe z blokadą obrotu i funkcją mikrowentylacji, okucia powinny posiadać regulowane dociski dowrębowe, funkcja uchyłu powinna posiadać blokadę przeciw zatrzaśnięciu okna przez przeciągi; Pakiet szybowy pakiet szybowy złoŝony z dwóch szyb, zewnętrznej typu float oraz wewnętrznej neutralnej, szczeliny hermetyczne, przestrzeń międzyszybowa wypełniona argonem, współczynnik przenikania ciepła U 0 1,0 W/m2K ; Uszczelki- powinny być wykonane z trwałego profilu EPDM i posiadać aprobatę techniczną; Wzmocnienie okienne kształtowniki stalowe ocynkowane, profil zamknięty, naleŝy stosować kształtowniki dla najwyŝszej klasy wytrzymałości ustalonej w aprobacie technicznej systemu; Szczelność okna okna nie powinny wykazywać przecieków przy zraszaniu ich powierzchni wodą w ilości 120dm3 w ciągu 1h na 1m2 przy róŝnicy ciśnień 12daPa Pianki montaŝowe i uszczelniające stosować w jednym systemie technologicznym posiadające atest higieniczny PZ. Parapety Parapety z blachy powlekanej grub. 0,50cm Podokienniki z PCV koloru białego. KRATY NA OKNACH Powinny być wykonane z prętów stalowych o średnicy nie mniejszej niŝ 12mm i o oczku nie większym niŝ 80mm w poziomie i 240mm w pionie oraz siatką stalową o średnicy drutu nie mniejszej niŝ 1,5mm i wielkości oczek nie większych 25x25mm. Mocowane za pomocą kotw.kotwy powinny być rozmieszczone w odstępach nie większych niŝ co 480mm na poziomych i pionowych krawędziach krat. MALOWANIE ELEWACJI Siatka zbrojąca NaleŜy uŝywać siatki z włókna szklanego o gramaturze zgodnej z projektem ocieplenia posiadające aktualne aprobaty techniczne i certyfikaty. Siatki zbrojące naleŝy przechowywać w pomieszczeniach suchych i przewiewnych zabezpieczające je przed zabrudzeniami, uszkodzeniami mechanicznymi i chemicznymi z dala od urządzeń grzejnych. Zaprawa klejąca Do mocowania płyt z wełny mineralnej do podłoŝa oraz wykonywania na tych płytach warstwy zbrojącej pod wyprawę tynkarską naleŝy stosować zaprawy zgodne z projektem ocieplenia, posiadające aktualne aprobaty techniczne i certyfikaty.zaprawy dostarczane są w postaci suchej mieszanki, którą prze uŝyciem naleŝy zmieszać z wodą w proporcjach wagowych ok. 100:24( w zaleŝności od temp. otoczenia dopuszcza się niewielkie wahania ilości wody zarobowej), w workach 25kg lub big bagach. Zaprawę dostarczoną w workach naleŝy magazynować w pomieszczeniach suchych przewiewnych. Zaprawę dostarczoną w big- bagach naleŝy składować w silosie zgodnie z instrukcją obsługi silosu. Zaprawę naleŝy zarabiać wodą przy pomocy mieszadeł ręcznych lub mieszarek przepływowych. Woda ( PN- EN 1008:2004) Do przygotowania zapraw stosować moŝna kaŝdą wodę zdatną do picia, oraz wodę z rzeki lub jeziora. Niedozwolone jest uŝycie wód ściekowych, kanalizacyjną bagiennych oraz wód zawierających tłuszcze organiczne, oleje i muł. Preparat gruntujący Preparat gruntujący powinien odpowiadać Polski Normą. Farba elewacyjna Farba elewacyjna silikonowa zawierająca kwarc powinna odpowiadać Polskim Normą. Kolor farby naleŝy uzgodnić z Komendantem Portu. Rury spustowe z blachy ocynk ø 10cm. Rynny z blachy ocynk ø 12cm. 6

7 IZOLACJA PIONOWA ŚCIAN ZEWNĘTRZNYCH BUDYNKU. Izolacja pionowa ścian piwnic: Izolacja pionowa: dopcieplenie - metodą równorzędną jak ATLAS HOTER Izolacja pionowa ścian z dwóch warstw roztworu izolacyjnego. Izolacje pionowe cieplne i przeciwdźwiękowe z płyt styropianowych na lepiku układane bez siatki gr. 5 cm. Izolacje przeciwwilgociowe i przeciwwodne z folii przeciwwodnej wytłaczanej z polietylenu wysokiej gęstości HDPE z systemem mechanicznego łączenia brzegów, przeznaczoną do izolowania podziemnych części budynków. Opaska betonowa Opaskę betonową wykonać z betonu zwykłego (Ŝwirowego) klasy C-12/15 (B-15) szer. 0,50m. PREPARAT DO OSUSZANIA MURÓW Preparat do osuszania murów metodą iniekcji krystalicznej powinien odpowiadać Polskim Normą. NAPRAWA RAMPY Płytki ceramiczne ( PN- EN 177:1999 i PN EN 178:1998) Kolor płytek naleŝy uzgodnić z uŝytkownikiem, nasiąkliwość po wypaleniu 10-24%, wytrzymałość na zginanie nie mniejsza niŝ 10,0MPa, odporność szkliwa na pęknięcia włoskowate nie mniejsza niŝ 160ºC.Płytki na podłodze gres o wym. 30 x 30 cm, twardość wg skali Mosha pow.8, ścieralność IV klasa ścieralności, antypoślizgowe. Kompozycje klejące muszą odpowiadać wymaganiom PN- EN 12004:2002 lub odpowiednim Aprobatą technicznym.zaprawy do spoinowania muszą odpowiadać wymaganiom Odpowiednich aprobat technicznych norm. NaroŜniki z kątownika 10x10 Balustrady schodowe z rur stalowych nierdzewnych. WINDY Obecne windy towarowo osobowe posiadają wymiary szybu w świetle tynku 2150mmx2200mm Wymiary windy ( kabiny) 2000mmx1600mm, udźwig 1000kg kaŝda. Posiadają drzwi dwuskrzydłowe otwierane ręcznie z jednej strony ( nieprzelotowe). Jedna winda posiada trzy przystanki, a druga dwa przystanki. Parametry nowych wind naleŝy dopasować do demontowanych wind. Dokumentacja montaŝowa starych windy znajduje się w KPW Infrastruktura, ul. Steyera 5 Świnoujście do wglądu. Wykonawca po montaŝu nowych wind zobowiązany jest dokonać wszystkich naleŝytych odbiorów umoŝliwiających uŝytkowanie Wymagania ogólne związane z przechowywaniem, transportem, warunkami dostaw, składowaniem i kontrolą jakości materiałów i wyrobów. Wykonawca zapewni właściwe składowanie i zabezpieczenie materiałów na placu budowy. Tymczasowe miejsca składowania powinny być określone w planie zagospodarowania placu budowy, a składowane materiały, elementy i urządzenia powinny być dostępne dla inspektora nadzoru w celu przeprowadzenia inspekcji Materiały i wyroby dopuszczone do obrotu i stosowania w budownictwie. Wykonawca jest odpowiedzialny, aby wszystkie materiały, elementy budowlane oraz urządzenia wbudowane, montowane lub instalowane w trakcie realizacji robót budowlanych odpowiadały wymaganiom określonym w art..1o ustawy Prawo budowlane. Wszystkie materiały stosowane do realizacja zamówienia w chwili dostawy na budowę muszą być dopuszczone do stosowania w budownictwie na podstawie odrębnych przepisów Materiały nie odpowiadające wymaganiom. Materiały dostarczone na plac budowy bez dokumentów potwierdzających przez producenta ich jakości nie mogą być dopuszczone do stosowania. Materiały dostarczone na budowę, które nie uzyskają akceptacji inspektora nadzoru inwestorskiego muszą być niezwłocznie usunięte z placu budowy. 7

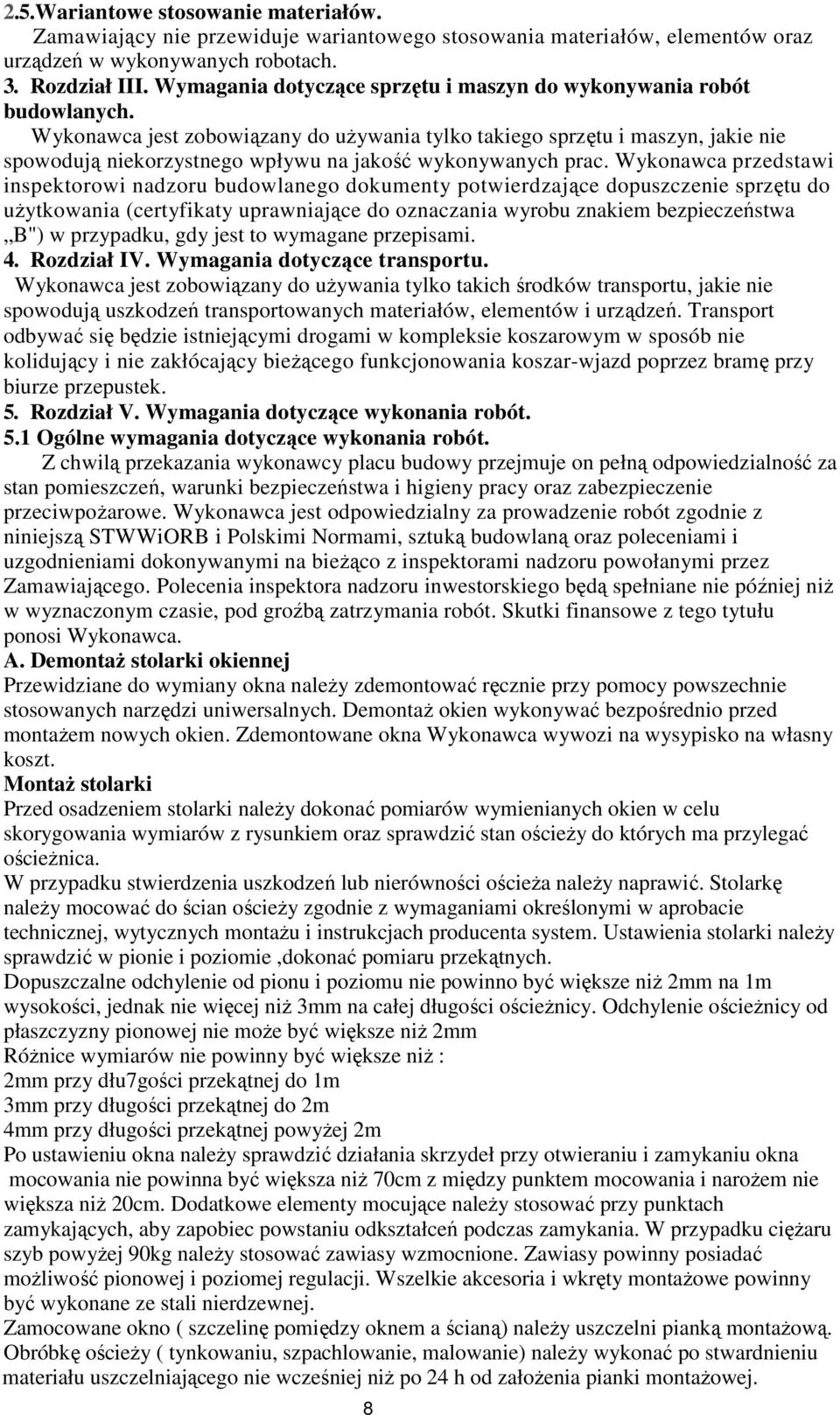

8 2.5.Wariantowe stosowanie materiałów. Zamawiający nie przewiduje wariantowego stosowania materiałów, elementów oraz urządzeń w wykonywanych robotach. 3. Rozdział III. Wymagania dotyczące sprzętu i maszyn do wykonywania robót budowlanych. Wykonawca jest zobowiązany do uŝywania tylko takiego sprzętu i maszyn, jakie nie spowodują niekorzystnego wpływu na jakość wykonywanych prac. Wykonawca przedstawi inspektorowi nadzoru budowlanego dokumenty potwierdzające dopuszczenie sprzętu do uŝytkowania (certyfikaty uprawniające do oznaczania wyrobu znakiem bezpieczeństwa B") w przypadku, gdy jest to wymagane przepisami. 4. Rozdział IV. Wymagania dotyczące transportu. Wykonawca jest zobowiązany do uŝywania tylko takich środków transportu, jakie nie spowodują uszkodzeń transportowanych materiałów, elementów i urządzeń. Transport odbywać się będzie istniejącymi drogami w kompleksie koszarowym w sposób nie kolidujący i nie zakłócający bieŝącego funkcjonowania koszar-wjazd poprzez bramę przy biurze przepustek. 5. Rozdział V. Wymagania dotyczące wykonania robót. 5.1 Ogólne wymagania dotyczące wykonania robót. Z chwilą przekazania wykonawcy placu budowy przejmuje on pełną odpowiedzialność za stan pomieszczeń, warunki bezpieczeństwa i higieny pracy oraz zabezpieczenie przeciwpoŝarowe. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z niniejszą STWWiORB i Polskimi Normami, sztuką budowlaną oraz poleceniami i uzgodnieniami dokonywanymi na bieŝąco z inspektorami nadzoru powołanymi przez Zamawiającego. Polecenia inspektora nadzoru inwestorskiego będą spełniane nie później niŝ w wyznaczonym czasie, pod groźbą zatrzymania robót. Skutki finansowe z tego tytułu ponosi Wykonawca. A. DemontaŜ stolarki okiennej Przewidziane do wymiany okna naleŝy zdemontować ręcznie przy pomocy powszechnie stosowanych narzędzi uniwersalnych. DemontaŜ okien wykonywać bezpośrednio przed montaŝem nowych okien. Zdemontowane okna Wykonawca wywozi na wysypisko na własny koszt. MontaŜ stolarki Przed osadzeniem stolarki naleŝy dokonać pomiarów wymienianych okien w celu skorygowania wymiarów z rysunkiem oraz sprawdzić stan ościeŝy do których ma przylegać ościeŝnica. W przypadku stwierdzenia uszkodzeń lub nierówności ościeŝa naleŝy naprawić. Stolarkę naleŝy mocować do ścian ościeŝy zgodnie z wymaganiami określonymi w aprobacie technicznej, wytycznych montaŝu i instrukcjach producenta system. Ustawienia stolarki naleŝy sprawdzić w pionie i poziomie,dokonać pomiaru przekątnych. Dopuszczalne odchylenie od pionu i poziomu nie powinno być większe niŝ 2mm na 1m wysokości, jednak nie więcej niŝ 3mm na całej długości ościeŝnicy. Odchylenie ościeŝnicy od płaszczyzny pionowej nie moŝe być większe niŝ 2mm RóŜnice wymiarów nie powinny być większe niŝ : 2mm przy dłu7gości przekątnej do 1m 3mm przy długości przekątnej do 2m 4mm przy długości przekątnej powyŝej 2m Po ustawieniu okna naleŝy sprawdzić działania skrzydeł przy otwieraniu i zamykaniu okna mocowania nie powinna być większa niŝ 70cm z między punktem mocowania i naroŝem nie większa niŝ 20cm. Dodatkowe elementy mocujące naleŝy stosować przy punktach zamykających, aby zapobiec powstaniu odkształceń podczas zamykania. W przypadku cięŝaru szyb powyŝej 90kg naleŝy stosować zawiasy wzmocnione. Zawiasy powinny posiadać moŝliwość pionowej i poziomej regulacji. Wszelkie akcesoria i wkręty montaŝowe powinny być wykonane ze stali nierdzewnej. Zamocowane okno ( szczelinę pomiędzy oknem a ścianą) naleŝy uszczelni pianką montaŝową. Obróbkę ościeŝy ( tynkowaniu, szpachlowanie, malowanie) naleŝy wykonać po stwardnieniu materiału uszczelniającego nie wcześniej niŝ po 24 h od załoŝenia pianki montaŝowej. 8

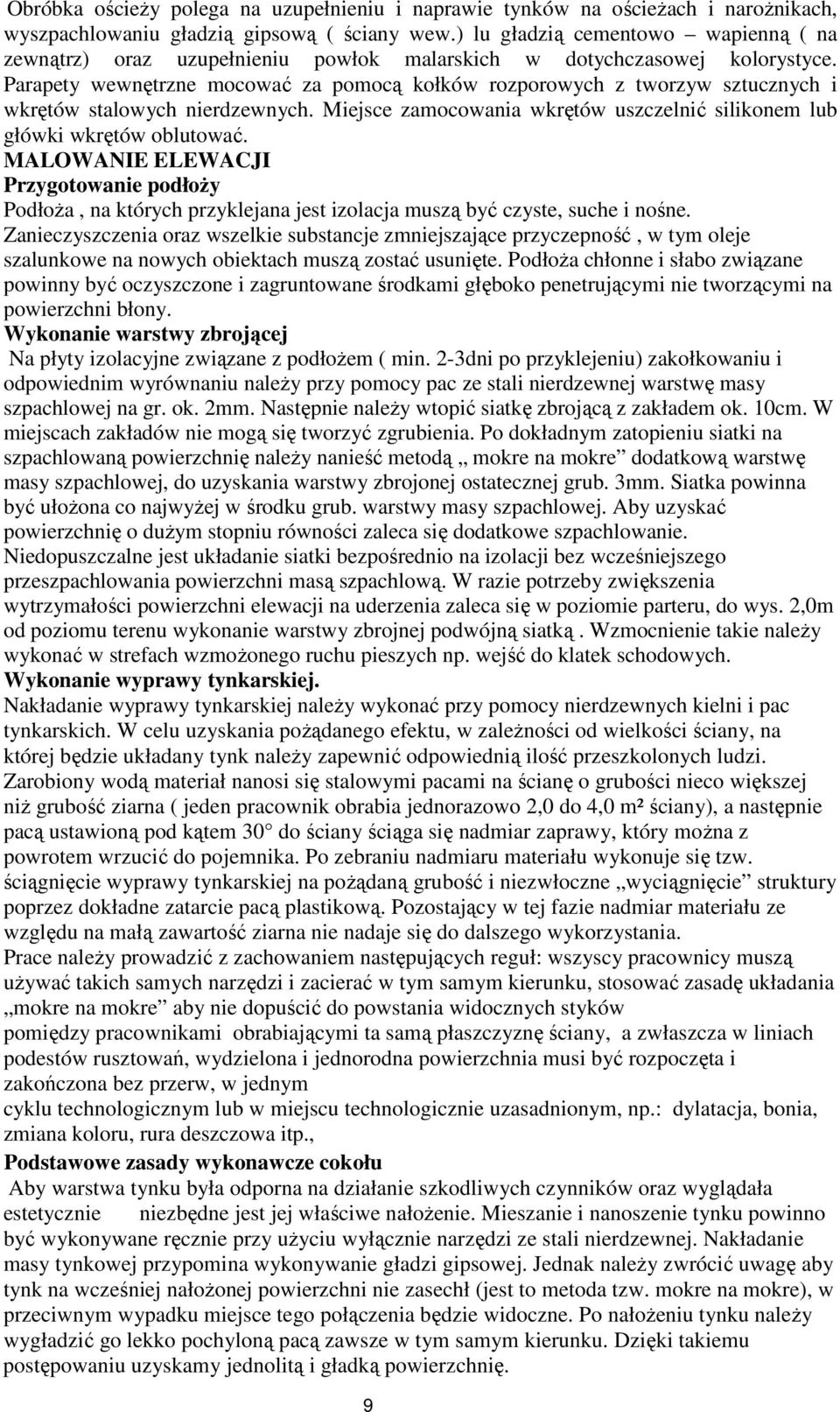

9 Obróbka ościeŝy polega na uzupełnieniu i naprawie tynków na ościeŝach i naroŝnikach, wyszpachlowaniu gładzią gipsową ( ściany wew.) lu gładzią cementowo wapienną ( na zewnątrz) oraz uzupełnieniu powłok malarskich w dotychczasowej kolorystyce. Parapety wewnętrzne mocować za pomocą kołków rozporowych z tworzyw sztucznych i wkrętów stalowych nierdzewnych. Miejsce zamocowania wkrętów uszczelnić silikonem lub główki wkrętów oblutować. MALOWANIE ELEWACJI Przygotowanie podłoŝy PodłoŜa, na których przyklejana jest izolacja muszą być czyste, suche i nośne. Zanieczyszczenia oraz wszelkie substancje zmniejszające przyczepność, w tym oleje szalunkowe na nowych obiektach muszą zostać usunięte. PodłoŜa chłonne i słabo związane powinny być oczyszczone i zagruntowane środkami głęboko penetrującymi nie tworzącymi na powierzchni błony. Wykonanie warstwy zbrojącej Na płyty izolacyjne związane z podłoŝem ( min. 2-3dni po przyklejeniu) zakołkowaniu i odpowiednim wyrównaniu naleŝy przy pomocy pac ze stali nierdzewnej warstwę masy szpachlowej na gr. ok. 2mm. Następnie naleŝy wtopić siatkę zbrojącą z zakładem ok. 10cm. W miejscach zakładów nie mogą się tworzyć zgrubienia. Po dokładnym zatopieniu siatki na szpachlowaną powierzchnię naleŝy nanieść metodą mokre na mokre dodatkową warstwę masy szpachlowej, do uzyskania warstwy zbrojonej ostatecznej grub. 3mm. Siatka powinna być ułoŝona co najwyŝej w środku grub. warstwy masy szpachlowej. Aby uzyskać powierzchnię o duŝym stopniu równości zaleca się dodatkowe szpachlowanie. Niedopuszczalne jest układanie siatki bezpośrednio na izolacji bez wcześniejszego przeszpachlowania powierzchni masą szpachlową. W razie potrzeby zwiększenia wytrzymałości powierzchni elewacji na uderzenia zaleca się w poziomie parteru, do wys. 2,0m od poziomu terenu wykonanie warstwy zbrojnej podwójną siatką. Wzmocnienie takie naleŝy wykonać w strefach wzmoŝonego ruchu pieszych np. wejść do klatek schodowych. Wykonanie wyprawy tynkarskiej. Nakładanie wyprawy tynkarskiej naleŝy wykonać przy pomocy nierdzewnych kielni i pac tynkarskich. W celu uzyskania poŝądanego efektu, w zaleŝności od wielkości ściany, na której będzie układany tynk naleŝy zapewnić odpowiednią ilość przeszkolonych ludzi. Zarobiony wodą materiał nanosi się stalowymi pacami na ścianę o grubości nieco większej niŝ grubość ziarna ( jeden pracownik obrabia jednorazowo 2,0 do 4,0 m² ściany), a następnie pacą ustawioną pod kątem 30 do ściany ściąga się nadmiar zaprawy, który moŝna z powrotem wrzucić do pojemnika. Po zebraniu nadmiaru materiału wykonuje się tzw. ściągnięcie wyprawy tynkarskiej na poŝądaną grubość i niezwłoczne wyciągnięcie struktury poprzez dokładne zatarcie pacą plastikową. Pozostający w tej fazie nadmiar materiału ze względu na małą zawartość ziarna nie nadaje się do dalszego wykorzystania. Prace naleŝy prowadzić z zachowaniem następujących reguł: wszyscy pracownicy muszą uŝywać takich samych narzędzi i zacierać w tym samym kierunku, stosować zasadę układania mokre na mokre aby nie dopuścić do powstania widocznych styków pomiędzy pracownikami obrabiającymi ta samą płaszczyznę ściany, a zwłaszcza w liniach podestów rusztowań, wydzielona i jednorodna powierzchnia musi być rozpoczęta i zakończona bez przerw, w jednym cyklu technologicznym lub w miejscu technologicznie uzasadnionym, np.: dylatacja, bonia, zmiana koloru, rura deszczowa itp., Podstawowe zasady wykonawcze cokołu Aby warstwa tynku była odporna na działanie szkodliwych czynników oraz wyglądała estetycznie niezbędne jest jej właściwe nałoŝenie. Mieszanie i nanoszenie tynku powinno być wykonywane ręcznie przy uŝyciu wyłącznie narzędzi ze stali nierdzewnej. Nakładanie masy tynkowej przypomina wykonywanie gładzi gipsowej. Jednak naleŝy zwrócić uwagę aby tynk na wcześniej nałoŝonej powierzchni nie zasechł (jest to metoda tzw. mokre na mokre), w przeciwnym wypadku miejsce tego połączenia będzie widoczne. Po nałoŝeniu tynku naleŝy wygładzić go lekko pochyloną pacą zawsze w tym samym kierunku. Dzięki takiemu postępowaniu uzyskamy jednolitą i gładką powierzchnię. 9

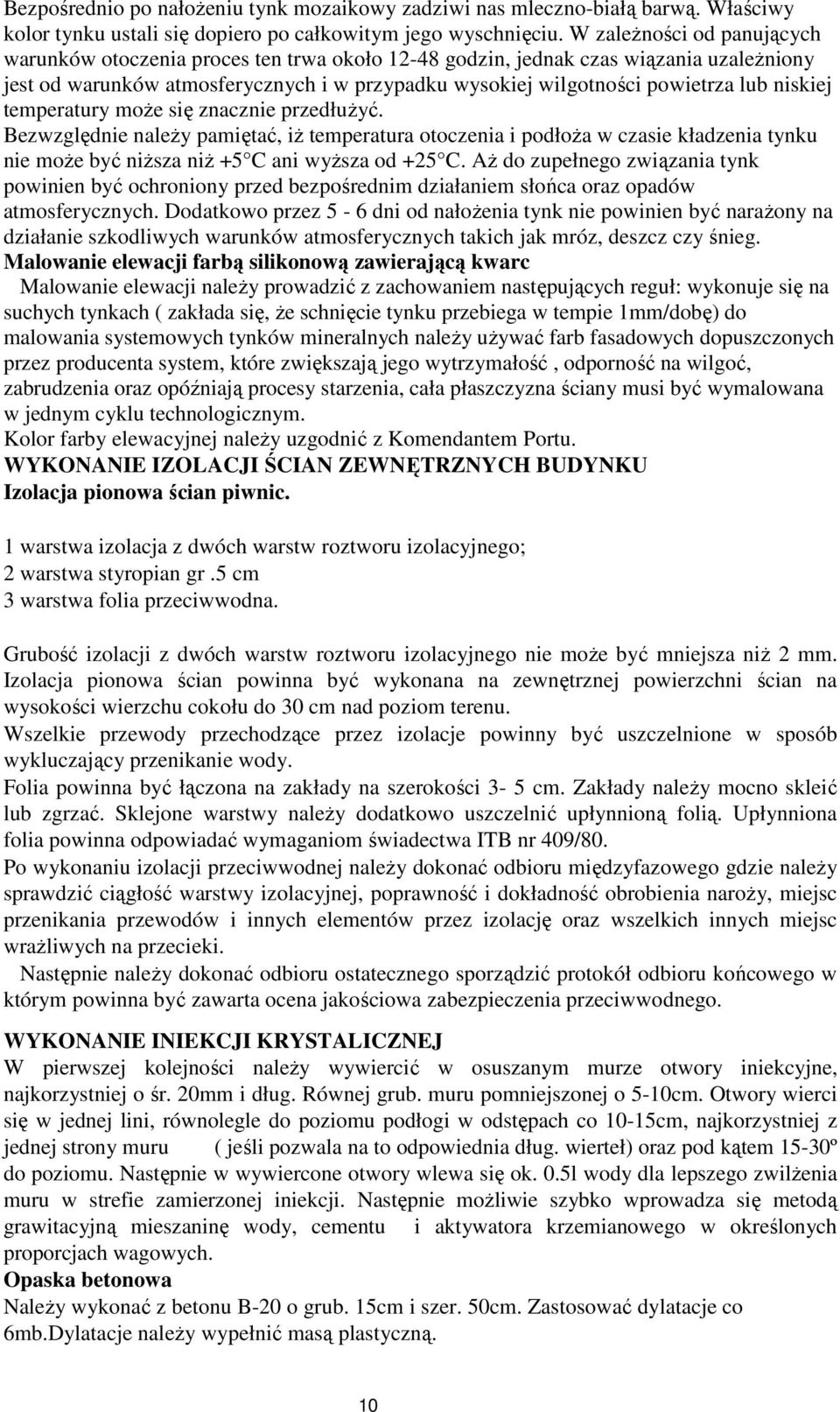

10 Bezpośrednio po nałoŝeniu tynk mozaikowy zadziwi nas mleczno-białą barwą. Właściwy kolor tynku ustali się dopiero po całkowitym jego wyschnięciu. W zaleŝności od panujących warunków otoczenia proces ten trwa około godzin, jednak czas wiązania uzaleŝniony jest od warunków atmosferycznych i w przypadku wysokiej wilgotności powietrza lub niskiej temperatury moŝe się znacznie przedłuŝyć. Bezwzględnie naleŝy pamiętać, iŝ temperatura otoczenia i podłoŝa w czasie kładzenia tynku nie moŝe być niŝsza niŝ +5 C ani wyŝsza od +25 C. AŜ do zupełnego związania tynk powinien być ochroniony przed bezpośrednim działaniem słońca oraz opadów atmosferycznych. Dodatkowo przez 5-6 dni od nałoŝenia tynk nie powinien być naraŝony na działanie szkodliwych warunków atmosferycznych takich jak mróz, deszcz czy śnieg. Malowanie elewacji farbą silikonową zawierającą kwarc Malowanie elewacji naleŝy prowadzić z zachowaniem następujących reguł: wykonuje się na suchych tynkach ( zakłada się, Ŝe schnięcie tynku przebiega w tempie 1mm/dobę) do malowania systemowych tynków mineralnych naleŝy uŝywać farb fasadowych dopuszczonych przez producenta system, które zwiększają jego wytrzymałość, odporność na wilgoć, zabrudzenia oraz opóźniają procesy starzenia, cała płaszczyzna ściany musi być wymalowana w jednym cyklu technologicznym. Kolor farby elewacyjnej naleŝy uzgodnić z Komendantem Portu. WYKONANIE IZOLACJI ŚCIAN ZEWNĘTRZNYCH BUDYNKU Izolacja pionowa ścian piwnic. 1 warstwa izolacja z dwóch warstw roztworu izolacyjnego; 2 warstwa styropian gr.5 cm 3 warstwa folia przeciwwodna. Grubość izolacji z dwóch warstw roztworu izolacyjnego nie moŝe być mniejsza niŝ 2 mm. Izolacja pionowa ścian powinna być wykonana na zewnętrznej powierzchni ścian na wysokości wierzchu cokołu do 30 cm nad poziom terenu. Wszelkie przewody przechodzące przez izolacje powinny być uszczelnione w sposób wykluczający przenikanie wody. Folia powinna być łączona na zakłady na szerokości 3-5 cm. Zakłady naleŝy mocno skleić lub zgrzać. Sklejone warstwy naleŝy dodatkowo uszczelnić upłynnioną folią. Upłynniona folia powinna odpowiadać wymaganiom świadectwa ITB nr 409/80. Po wykonaniu izolacji przeciwwodnej naleŝy dokonać odbioru międzyfazowego gdzie naleŝy sprawdzić ciągłość warstwy izolacyjnej, poprawność i dokładność obrobienia naroŝy, miejsc przenikania przewodów i innych elementów przez izolację oraz wszelkich innych miejsc wraŝliwych na przecieki. Następnie naleŝy dokonać odbioru ostatecznego sporządzić protokół odbioru końcowego w którym powinna być zawarta ocena jakościowa zabezpieczenia przeciwwodnego. WYKONANIE INIEKCJI KRYSTALICZNEJ W pierwszej kolejności naleŝy wywiercić w osuszanym murze otwory iniekcyjne, najkorzystniej o śr. 20mm i dług. Równej grub. muru pomniejszonej o 5-10cm. Otwory wierci się w jednej lini, równolegle do poziomu podłogi w odstępach co 10-15cm, najkorzystniej z jednej strony muru ( jeśli pozwala na to odpowiednia dług. wierteł) oraz pod kątem 15-30º do poziomu. Następnie w wywiercone otwory wlewa się ok. 0.5l wody dla lepszego zwilŝenia muru w strefie zamierzonej iniekcji. Następnie moŝliwie szybko wprowadza się metodą grawitacyjną mieszaninę wody, cementu i aktywatora krzemianowego w określonych proporcjach wagowych. Opaska betonowa NaleŜy wykonać z betonu B-20 o grub. 15cm i szer. 50cm. Zastosować dylatacje co 6mb.Dylatacje naleŝy wypełnić masą plastyczną. 10

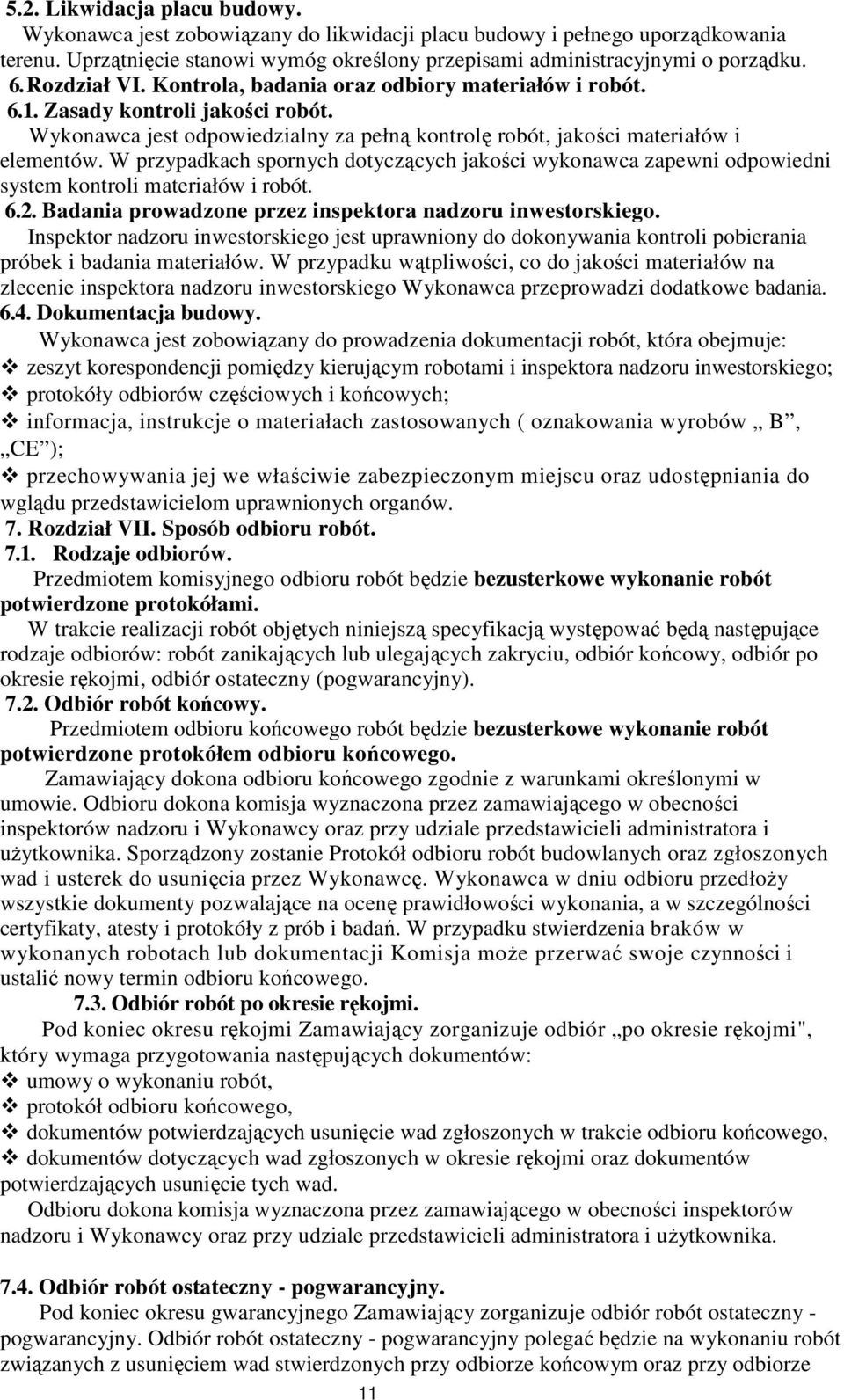

11 5.2. Likwidacja placu budowy. Wykonawca jest zobowiązany do likwidacji placu budowy i pełnego uporządkowania terenu. Uprzątnięcie stanowi wymóg określony przepisami administracyjnymi o porządku. 6. Rozdział VI. Kontrola, badania oraz odbiory materiałów i robót Zasady kontroli jakości robót. Wykonawca jest odpowiedzialny za pełną kontrolę robót, jakości materiałów i elementów. W przypadkach spornych dotyczących jakości wykonawca zapewni odpowiedni system kontroli materiałów i robót Badania prowadzone przez inspektora nadzoru inwestorskiego. Inspektor nadzoru inwestorskiego jest uprawniony do dokonywania kontroli pobierania próbek i badania materiałów. W przypadku wątpliwości, co do jakości materiałów na zlecenie inspektora nadzoru inwestorskiego Wykonawca przeprowadzi dodatkowe badania Dokumentacja budowy. Wykonawca jest zobowiązany do prowadzenia dokumentacji robót, która obejmuje: zeszyt korespondencji pomiędzy kierującym robotami i inspektora nadzoru inwestorskiego; protokóły odbiorów częściowych i końcowych; informacja, instrukcje o materiałach zastosowanych ( oznakowania wyrobów B, CE ); przechowywania jej we właściwie zabezpieczonym miejscu oraz udostępniania do wglądu przedstawicielom uprawnionych organów. 7. Rozdział VII. Sposób odbioru robót Rodzaje odbiorów. Przedmiotem komisyjnego odbioru robót będzie bezusterkowe wykonanie robót potwierdzone protokółami. W trakcie realizacji robót objętych niniejszą specyfikacją występować będą następujące rodzaje odbiorów: robót zanikających lub ulegających zakryciu, odbiór końcowy, odbiór po okresie rękojmi, odbiór ostateczny (pogwarancyjny) Odbiór robót końcowy. Przedmiotem odbioru końcowego robót będzie bezusterkowe wykonanie robót potwierdzone protokółem odbioru końcowego. Zamawiający dokona odbioru końcowego zgodnie z warunkami określonymi w umowie. Odbioru dokona komisja wyznaczona przez zamawiającego w obecności inspektorów nadzoru i Wykonawcy oraz przy udziale przedstawicieli administratora i uŝytkownika. Sporządzony zostanie Protokół odbioru robót budowlanych oraz zgłoszonych wad i usterek do usunięcia przez Wykonawcę. Wykonawca w dniu odbioru przedłoŝy wszystkie dokumenty pozwalające na ocenę prawidłowości wykonania, a w szczególności certyfikaty, atesty i protokóły z prób i badań. W przypadku stwierdzenia braków w wykonanych robotach lub dokumentacji Komisja moŝe przerwać swoje czynności i ustalić nowy termin odbioru końcowego Odbiór robót po okresie rękojmi. Pod koniec okresu rękojmi Zamawiający zorganizuje odbiór po okresie rękojmi", który wymaga przygotowania następujących dokumentów: umowy o wykonaniu robót, protokół odbioru końcowego, dokumentów potwierdzających usunięcie wad zgłoszonych w trakcie odbioru końcowego, dokumentów dotyczących wad zgłoszonych w okresie rękojmi oraz dokumentów potwierdzających usunięcie tych wad. Odbioru dokona komisja wyznaczona przez zamawiającego w obecności inspektorów nadzoru i Wykonawcy oraz przy udziale przedstawicieli administratora i uŝytkownika Odbiór robót ostateczny - pogwarancyjny. Pod koniec okresu gwarancyjnego Zamawiający zorganizuje odbiór robót ostateczny - pogwarancyjny. Odbiór robót ostateczny - pogwarancyjny polegać będzie na wykonaniu robót związanych z usunięciem wad stwierdzonych przy odbiorze końcowym oraz przy odbiorze 11

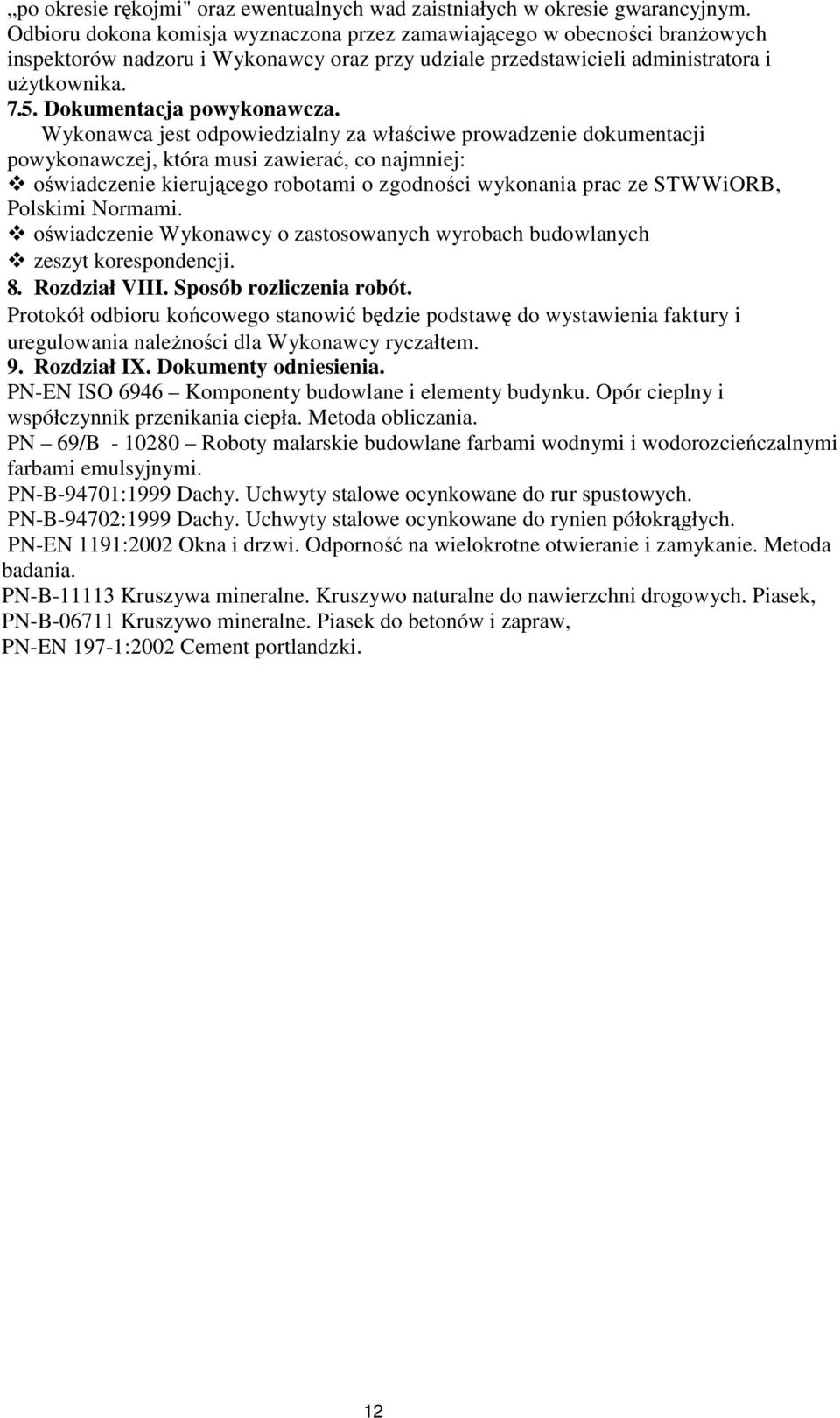

12 po okresie rękojmi" oraz ewentualnych wad zaistniałych w okresie gwarancyjnym. Odbioru dokona komisja wyznaczona przez zamawiającego w obecności branŝowych inspektorów nadzoru i Wykonawcy oraz przy udziale przedstawicieli administratora i uŝytkownika Dokumentacja powykonawcza. Wykonawca jest odpowiedzialny za właściwe prowadzenie dokumentacji powykonawczej, która musi zawierać, co najmniej: oświadczenie kierującego robotami o zgodności wykonania prac ze STWWiORB, Polskimi Normami. oświadczenie Wykonawcy o zastosowanych wyrobach budowlanych zeszyt korespondencji. 8. Rozdział VIII. Sposób rozliczenia robót. Protokół odbioru końcowego stanowić będzie podstawę do wystawienia faktury i uregulowania naleŝności dla Wykonawcy ryczałtem. 9. Rozdział IX. Dokumenty odniesienia. PN-EN ISO 6946 Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania. PN 69/B Roboty malarskie budowlane farbami wodnymi i wodorozcieńczalnymi farbami emulsyjnymi. PN-B-94701:1999 Dachy. Uchwyty stalowe ocynkowane do rur spustowych. PN-B-94702:1999 Dachy. Uchwyty stalowe ocynkowane do rynien półokrągłych. PN-EN 1191:2002 Okna i drzwi. Odporność na wielokrotne otwieranie i zamykanie. Metoda badania. PN-B Kruszywa mineralne. Kruszywo naturalne do nawierzchni drogowych. Piasek, PN-B Kruszywo mineralne. Piasek do betonów i zapraw, PN-EN 197-1:2002 Cement portlandzki. 12
