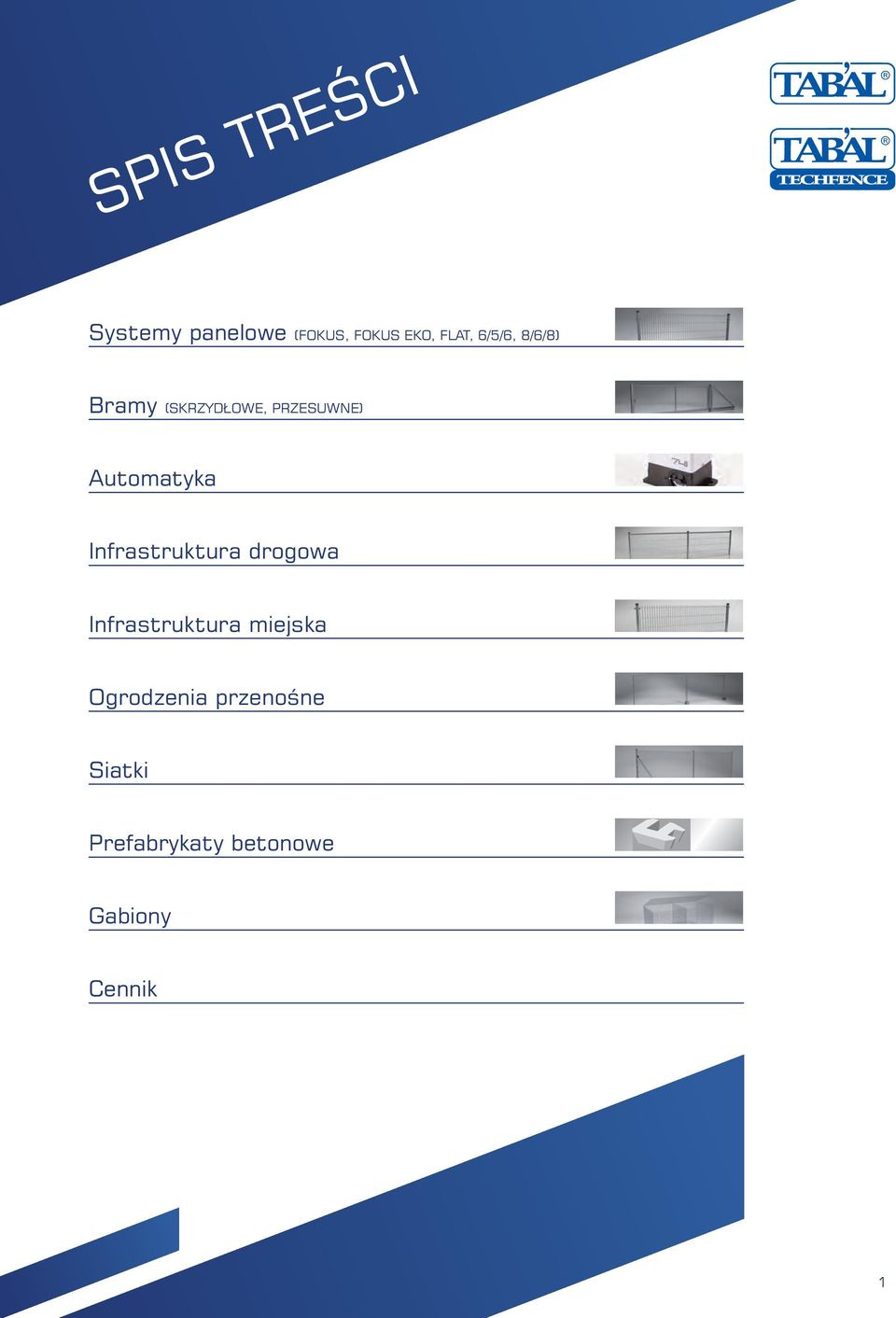

1 SPIS TREŚCI Systemy panelowe (FOKUS, FOKUS EKO, FLAT, 6/5/6, 8/6/8) Bramy (SKRZYDŁOWE, PRZESUWNE) Automatyka Infrastruktura drogowa Infrastruktura miejska Ogrodzenia przenośne Siatki Prefabrykaty betonowe Gabiony Cennik 1

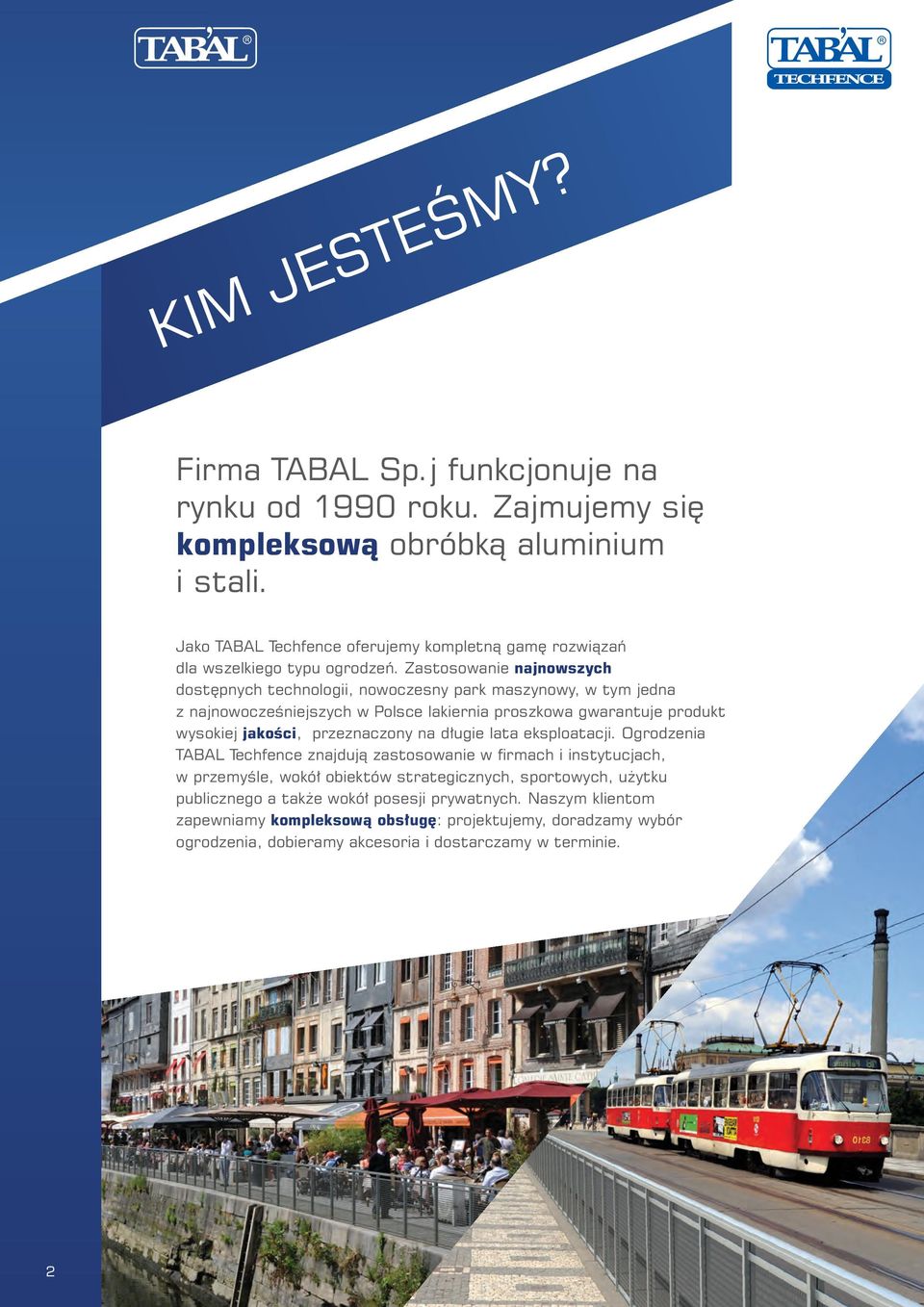

2 KIM JESTEŚMY? Firma TABAL Sp.j funkcjonuje na rynku od 1990 roku. Zajmujemy się kompleksową obróbką aluminium i stali. Jako TABAL Techfence oferujemy kompletną gamę rozwiązań dla wszelkiego typu ogrodzeń. Zastosowanie najnowszych dostępnych technologii, nowoczesny park maszynowy, w tym jedna z najnowocześniejszych w Polsce lakiernia proszkowa gwarantuje produkt wysokiej jakości, przeznaczony na długie lata eksploatacji. Ogrodzenia TABAL Techfence znajdują zastosowanie w firmach i instytucjach, w przemyśle, wokół obiektów strategicznych, sportowych, użytku publicznego a także wokół posesji prywatnych. Naszym klientom zapewniamy kompleksową obsługę: projektujemy, doradzamy wybór ogrodzenia, dobieramy akcesoria i dostarczamy w terminie. 2

3 PANEL FOKUS Systemy panelowe Panel Fokus to trwałe, bezpieczne i uniwersalne zastosowanie do każdego typu ogrodzeń. Zapewniając najlepsze zabezpieczenie antykorozyjne oraz wysoki poziom estetyki przy produkcji panelu stosujemy ocynk wykonany zgodnie z normą PN-EN ISO 1461 lub lakierowanie proszkowe w pełnej palecie kolorów RAL na podkładzie z ocynku Zalety panelu FOKUS duża sztywność wynikająca z zastosowanego drutu stalowego wysokiej jakości o średnicy Ø 5 mm oraz profilowań (przegięć) poziomych solidne zabezpieczenie antykorozyjne ocynk lub ocynk + lakier proszkowy kompleksowość systemu: system oferuje panele o różnych wysokościach, słupki umożliwiających montaż w gruncie, na cokołach, posadzkach itp. oraz wszystkie niezbędne do montażu akcesoria. Uzupełnieniem systemu jest szeroka gama bram przesuwnych, wraz z automatyką oraz furtek Zastosowanie panelu Posesje prywatne Place zabaw Budynki użyteczności publicznej Boiska, obiekty sportowe Parki Firmy, fabryki, hale magazynowe Obiekty przemysłowe, supermarkety Obiekty wojskowe Lotniska Dostępne również w kolorach RAL 3

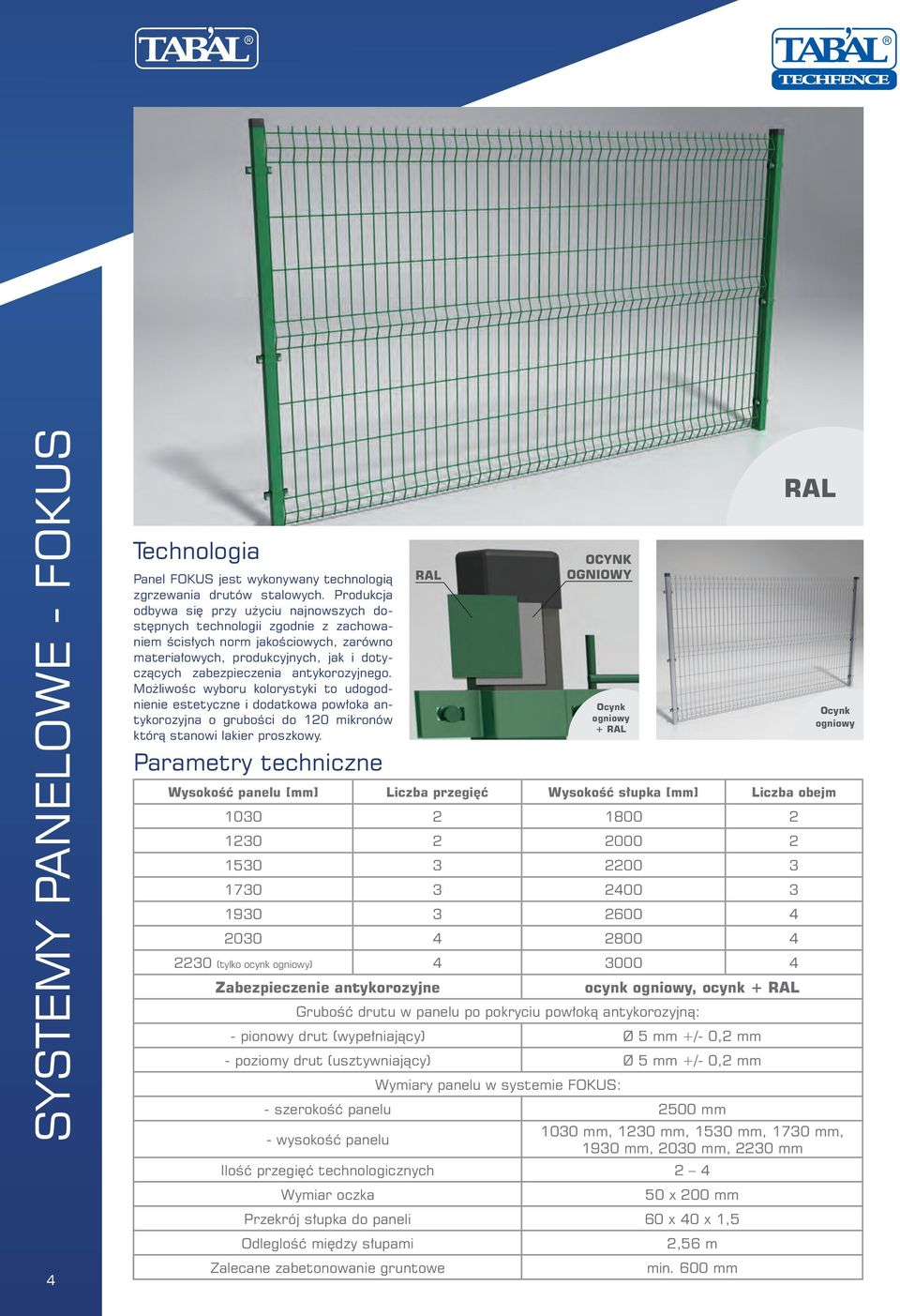

4 SYSTEMY PANELOWE - FOKUS 4 Technologia Panel FOKUS jest wykonywany technologią zgrzewania drutów stalowych. Produkcja odbywa się przy użyciu najnowszych dostępnych technologii zgodnie z zachowaniem ścisłych norm jakościowych, zarówno materiałowych, produkcyjnych, jak i dotyczących zabezpieczenia antykorozyjnego. Możliwośc wyboru kolorystyki to udogodnienie estetyczne i dodatkowa powłoka antykorozyjna o grubości do 120 mikronów którą stanowi lakier proszkowy. Parametry techniczne Wysokość panelu [mm] Liczba przegięć Wysokość słupka [mm] Liczba obejm (tylko ocynk ) Zabezpieczenie antykorozyjne ocynk, ocynk + RAL Grubość drutu w panelu po pokryciu powłoką antykorozyjną: - pionowy drut (wypełniający) Ø 5 mm +/- 0,2 mm - poziomy drut (usztywniający) Ø 5 mm +/- 0,2 mm Wymiary panelu w systemie FOKUS: - szerokość panelu 2500 mm - wysokość panelu 1030 mm, 1230 mm, 1530 mm, 1730 mm, 1930 mm, 2030 mm, 2230 mm Ilość przegięć technologicznych 2 4 Wymiar oczka 50 x 200 mm Przekrój słupka do paneli 60 x 40 x 1,5 Odleglość między słupami RAL Zalecane zabetonowanie gruntowe OCYNK OGNIOWY + RAL 2,56 m min. 600 mm RAL

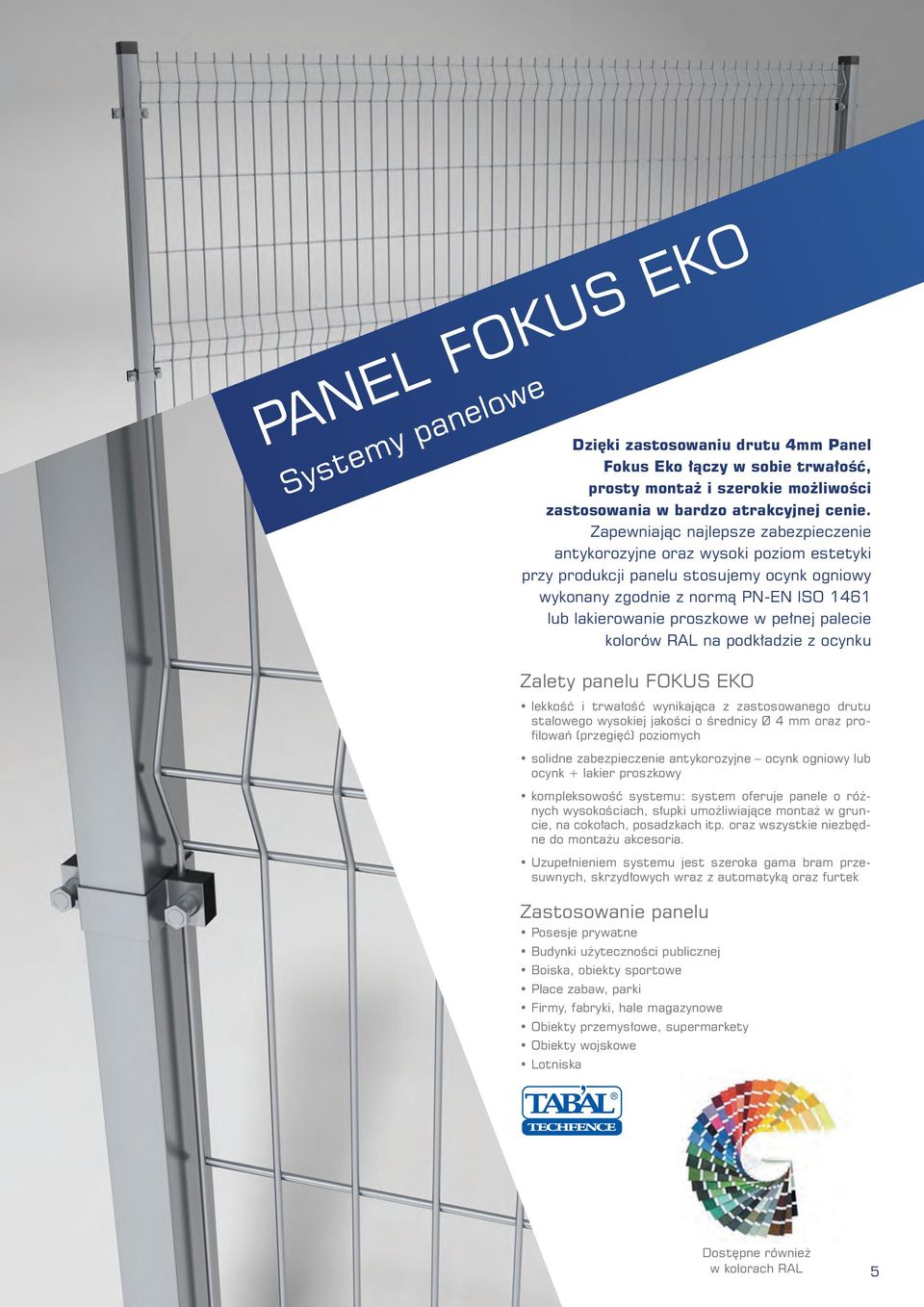

5 PANEL FOKUS EKO Systemy panelowe Dzięki zastosowaniu drutu 4mm Panel Fokus Eko łączy w sobie trwałość, prosty montaż i szerokie możliwości zastosowania w bardzo atrakcyjnej cenie. Zapewniając najlepsze zabezpieczenie antykorozyjne oraz wysoki poziom estetyki przy produkcji panelu stosujemy ocynk wykonany zgodnie z normą PN-EN ISO 1461 lub lakierowanie proszkowe w pełnej palecie kolorów RAL na podkładzie z ocynku Zalety panelu FOKUS EKO lekkość i trwałość wynikająca z zastosowanego drutu stalowego wysokiej jakości o średnicy Ø 4 mm oraz profilowań (przegięć) poziomych solidne zabezpieczenie antykorozyjne ocynk lub ocynk + lakier proszkowy kompleksowość systemu: system oferuje panele o różnych wysokościach, słupki umożliwiające montaż w gruncie, na cokołach, posadzkach itp. oraz wszystkie niezbędne do montażu akcesoria. Uzupełnieniem systemu jest szeroka gama bram przesuwnych, skrzydłowych wraz z automatyką oraz furtek Zastosowanie panelu Posesje prywatne Budynki użyteczności publicznej Boiska, obiekty sportowe Place zabaw, parki Firmy, fabryki, hale magazynowe Obiekty przemysłowe, supermarkety Obiekty wojskowe Lotniska Dostępne również w kolorach RAL 5

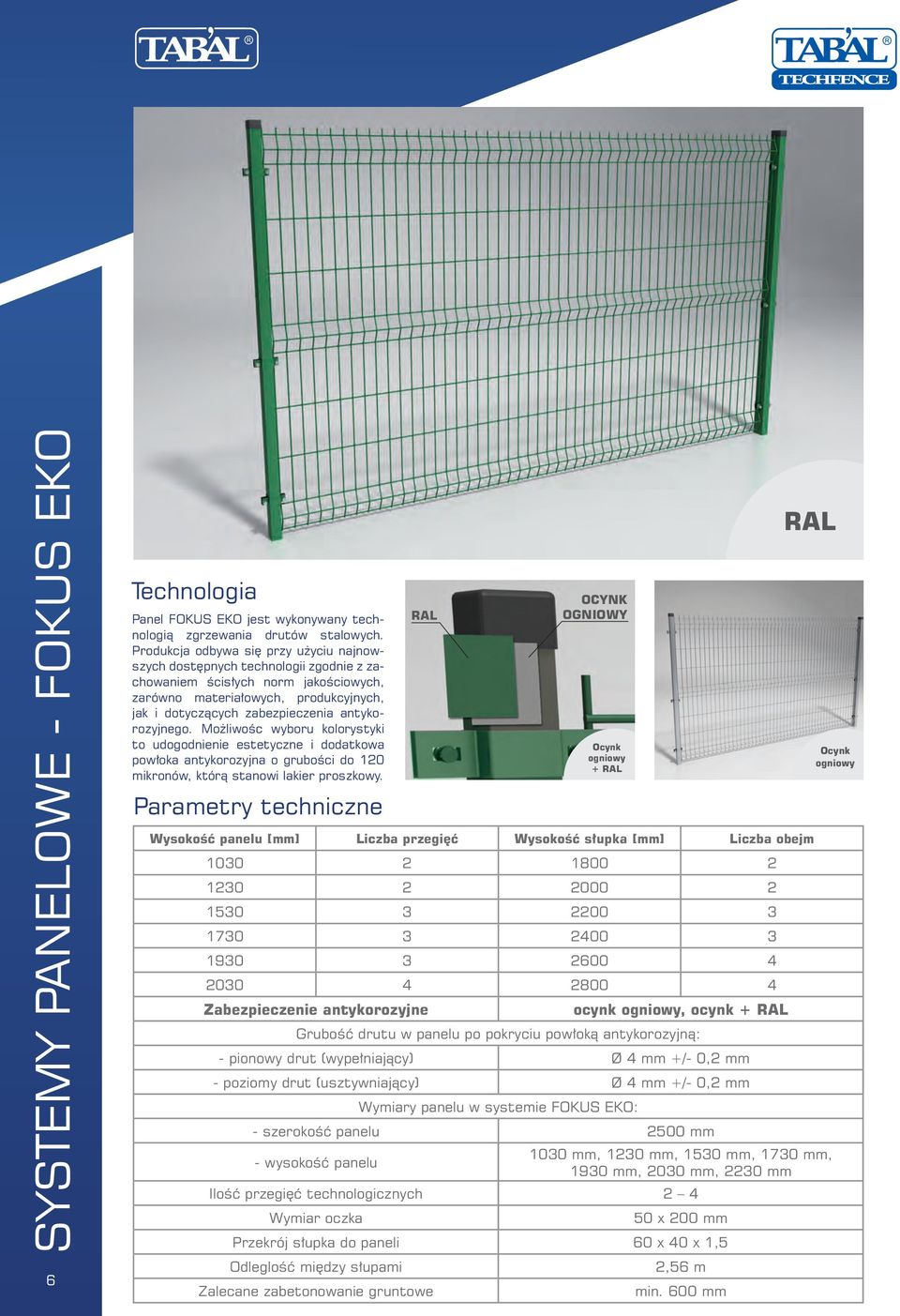

6 SYSTEMY PANELOWE - FOKUS EKO 6 Technologia Panel FOKUS EKO jest wykonywany technologią zgrzewania drutów stalowych. Produkcja odbywa się przy użyciu najnowszych dostępnych technologii zgodnie z zachowaniem ścisłych norm jakościowych, zarówno materiałowych, produkcyjnych, jak i dotyczących zabezpieczenia antykorozyjnego. Możliwośc wyboru kolorystyki to udogodnienie estetyczne i dodatkowa powłoka antykorozyjna o grubości do 120 mikronów, którą stanowi lakier proszkowy. Parametry techniczne RAL OCYNK OGNIOWY + RAL Wysokość panelu [mm] Liczba przegięć Wysokość słupka [mm] Liczba obejm RAL Zabezpieczenie antykorozyjne ocynk, ocynk + RAL Grubość drutu w panelu po pokryciu powłoką antykorozyjną: - pionowy drut (wypełniający) Ø 4 mm +/- 0,2 mm - poziomy drut (usztywniający) Ø 4 mm +/- 0,2 mm Wymiary panelu w systemie FOKUS EKO: - szerokość panelu 2500 mm - wysokość panelu 1030 mm, 1230 mm, 1530 mm, 1730 mm, 1930 mm, 2030 mm, 2230 mm Ilość przegięć technologicznych 2 4 Wymiar oczka 50 x 200 mm Przekrój słupka do paneli 60 x 40 x 1,5 Odleglość między słupami 2,56 m Zalecane zabetonowanie gruntowe min. 600 mm

7 PANEL FLAT 6/5/6 Systemy panelowe PANEL FLAT 6/5/6 jest panelem płaskim (bez przegięć) wykonanym z podwójnie biegnących poziomo drutów o średnicy 6 mm i pionowych drutów o średnicy 5 mm. Zapewniając najlepsze zabezpieczenie antykorozyjne oraz wysoki poziom estetyki przy produkcji panelu stosujemy ocynk wykonany zgodnie z normą PN-EN ISO 1461 lub lakierowanie proszkowe w pełnej palecie kolorów RAL na podkładzie z ocynku Zalety panelu FLAT 6/5/6 duża trwałość wynikająca z zastosowanego wysokiej jakości (6, 5 i 6 mm) drutu stalowego solidne zabezpieczenie antykorozyjne ocynk lub ocynk + lakier proszkowy kompleksowość systemu: system oferuje panele o różnych wysokościach, słupki umożliwiające montaż w gruncie, na cokołach, posadzkach itp. oraz wszystkie niezbędne do montażu akcesoria. Uzupełnieniem systemu jest szeroka gama bram przesuwnych, skrzydłowych wraz z automatyką oraz furtek Zastosowanie panelu Obiekty przemysłowe, supermarkety Firmy, fabryki, hale magazynowe Boiska, obiekty sportowe Parki Place zabaw Obiekty wojskowe Lotniska Posesje prywatne Dostępne również w kolorach RAL 7

8 SYSTEMY PANELOWE - FLAT 6/5/6 8 Technologia Panel FLAT jest wykonywany technologią zgrzewania drutów stalowych. Produkcja odbywa się przy użyciu najnowszych dostępnych technologii zgodnie z zachowaniem ścisłych norm jakościowych, zarówno materiałowych, produkcyjnych, jak i dotyczących zabezpieczenia antykorozyjnego. Możliwośc wyboru kolorystyki to udogodnienie estetyczne i dodatkowa powłoka antykorozyjna o grubości do 120 mikronów, którą stanowi lakier proszkowy. Parametry techniczne RAL OCYNK OGNIOWY + RAL RAL Wysokość panelu [mm] Wysokość słupka [mm] Liczba obejm Zabezpieczenie antykorozyjne ocynk, ocynk + RAL Grubość drutu w panelu po pokryciu powłoką antykorozyjną: - pionowy drut (wypełniający) Ø 5 mm +/- 0,2 mm - poziomy drut (usztywniający) Ø 2x6 mm +/- 0,2 mm Wymiary panelu w systemie FLAT: - szerokość panelu 2500 mm - wysokość panelu 1030 mm, 1230 mm, 1430 mm, 1630 mm, 1830 mm, 2030 mm, 2230 mm Wymiar oczka 50 x 200 mm Przekrój słupka do paneli 60 x 40 x 1,5 mm Odleglość między słupami 2,51 m (obejmy OM-2)

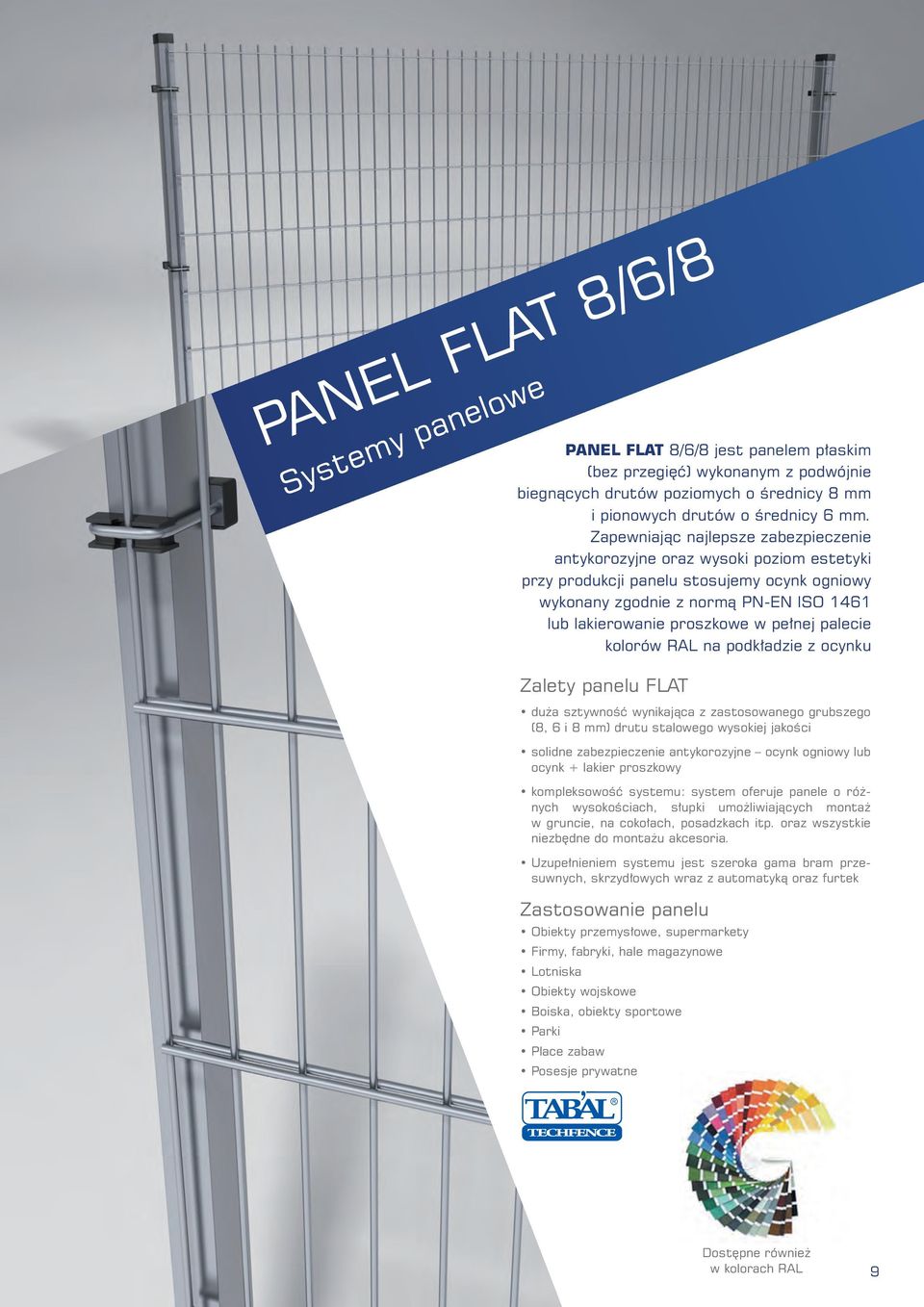

9 PANEL FLAT 8/6/8 Systemy panelowe PANEL FLAT 8/6/8 jest panelem płaskim (bez przegięć) wykonanym z podwójnie biegnących drutów poziomych o średnicy 8 mm i pionowych drutów o średnicy 6 mm. Zapewniając najlepsze zabezpieczenie antykorozyjne oraz wysoki poziom estetyki przy produkcji panelu stosujemy ocynk wykonany zgodnie z normą PN-EN ISO 1461 lub lakierowanie proszkowe w pełnej palecie kolorów RAL na podkładzie z ocynku Zalety panelu FLAT duża sztywność wynikająca z zastosowanego grubszego (8, 6 i 8 mm) drutu stalowego wysokiej jakości solidne zabezpieczenie antykorozyjne ocynk lub ocynk + lakier proszkowy kompleksowość systemu: system oferuje panele o różnych wysokościach, słupki umożliwiających montaż w gruncie, na cokołach, posadzkach itp. oraz wszystkie niezbędne do montażu akcesoria. Uzupełnieniem systemu jest szeroka gama bram przesuwnych, skrzydłowych wraz z automatyką oraz furtek Zastosowanie panelu Obiekty przemysłowe, supermarkety Firmy, fabryki, hale magazynowe Lotniska Obiekty wojskowe Boiska, obiekty sportowe Parki Place zabaw Posesje prywatne Dostępne również w kolorach RAL 9

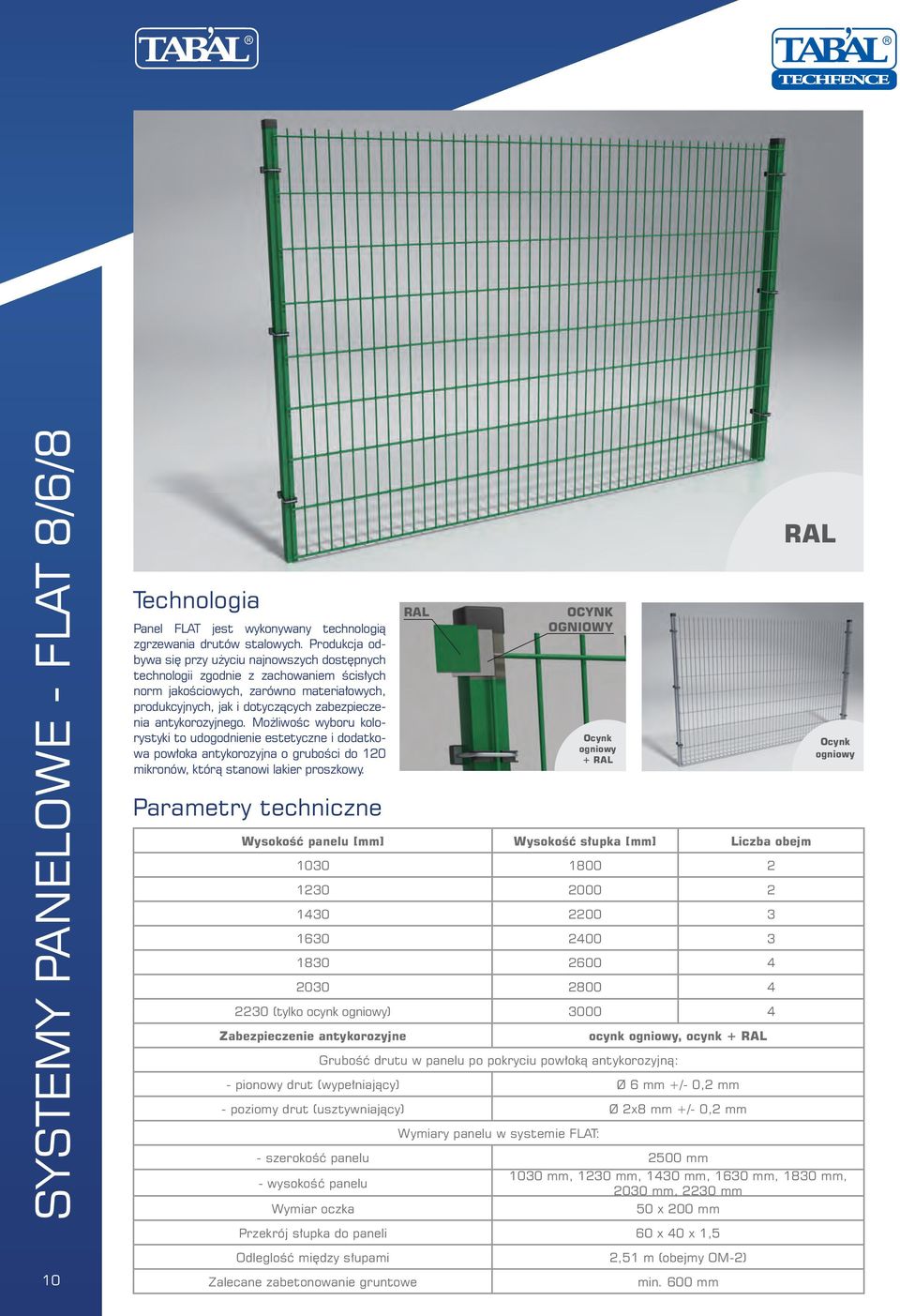

10 SYSTEMY PANELOWE - FLAT 8/6/8 Technologia Panel FLAT jest wykonywany technologią zgrzewania drutów stalowych. Produkcja odbywa się przy użyciu najnowszych dostępnych technologii zgodnie z zachowaniem ścisłych norm jakościowych, zarówno materiałowych, produkcyjnych, jak i dotyczących zabezpieczenia antykorozyjnego. Możliwośc wyboru kolorystyki to udogodnienie estetyczne i dodatkowa powłoka antykorozyjna o grubości do 120 mikronów, którą stanowi lakier proszkowy. Parametry techniczne Wysokość panelu [mm] Wysokość słupka [mm] Liczba obejm (tylko ocynk ) Zabezpieczenie antykorozyjne RAL OCYNK OGNIOWY + RAL ocynk, ocynk + RAL Grubość drutu w panelu po pokryciu powłoką antykorozyjną: - pionowy drut (wypełniający) Ø 6 mm +/- 0,2 mm - poziomy drut (usztywniający) Ø 2x8 mm +/- 0,2 mm Wymiary panelu w systemie FLAT: - szerokość panelu 2500 mm - wysokość panelu 1030 mm, 1230 mm, 1430 mm, 1630 mm, 1830 mm, 2030 mm, 2230 mm Wymiar oczka 50 x 200 mm Przekrój słupka do paneli 60 x 40 x 1,5 RAL 10 Odleglość między słupami Zalecane zabetonowanie gruntowe 2,51 m (obejmy OM-2) min. 600 mm

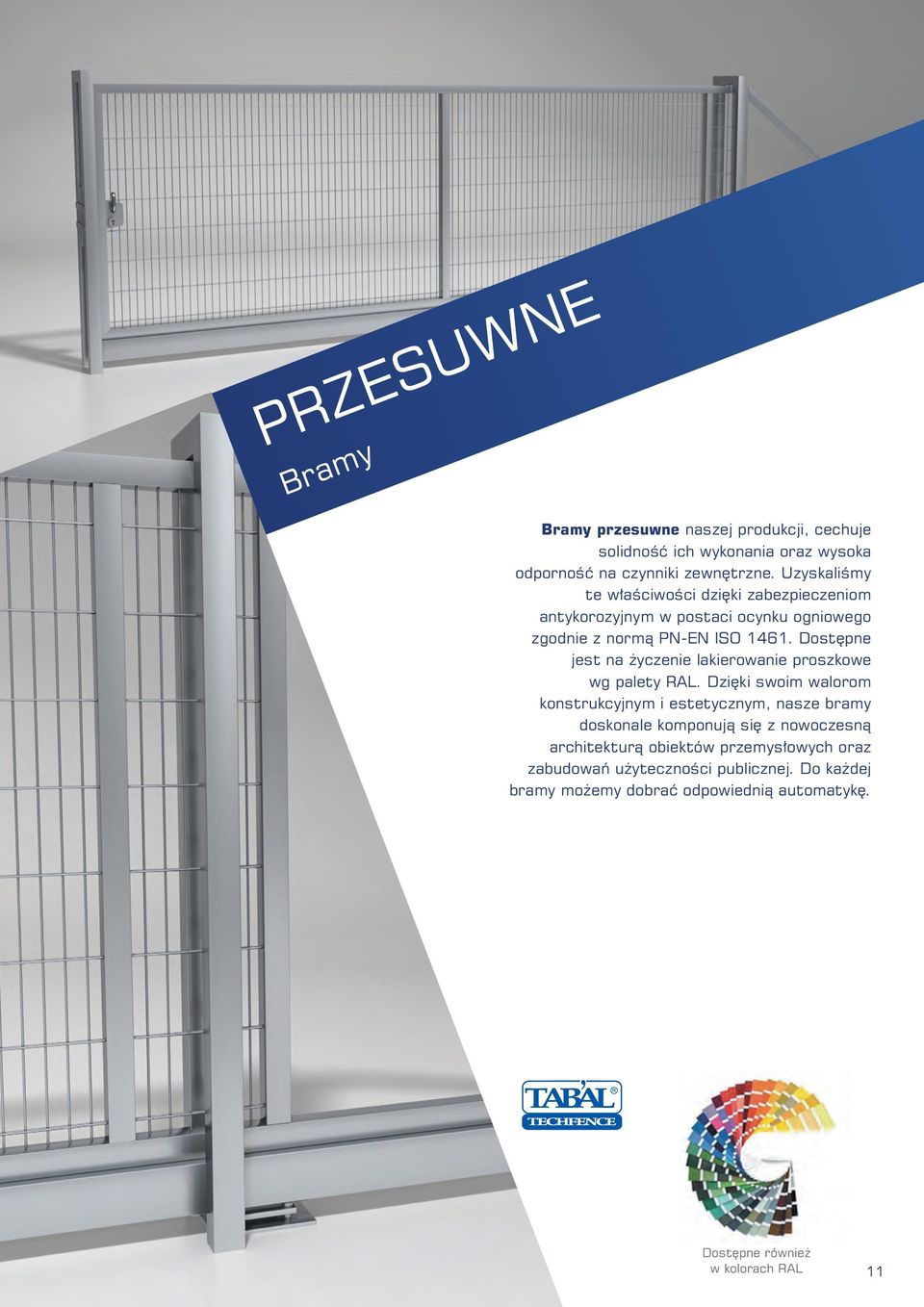

11 PRZESUWNE Bramy Bramy przesuwne naszej produkcji, cechuje solidność ich wykonania oraz wysoka odporność na czynniki zewnętrzne. Uzyskaliśmy te właściwości dzięki zabezpieczeniom antykorozyjnym w postaci ocynku ogniowego zgodnie z normą PN-EN ISO Dostępne jest na życzenie lakierowanie proszkowe wg palety RAL. Dzięki swoim walorom konstrukcyjnym i estetycznym, nasze bramy doskonale komponują się z nowoczesną architekturą obiektów przemysłowych oraz zabudowań użyteczności publicznej. Do każdej bramy możemy dobrać odpowiednią automatykę. Dostępne również w kolorach RAL 11

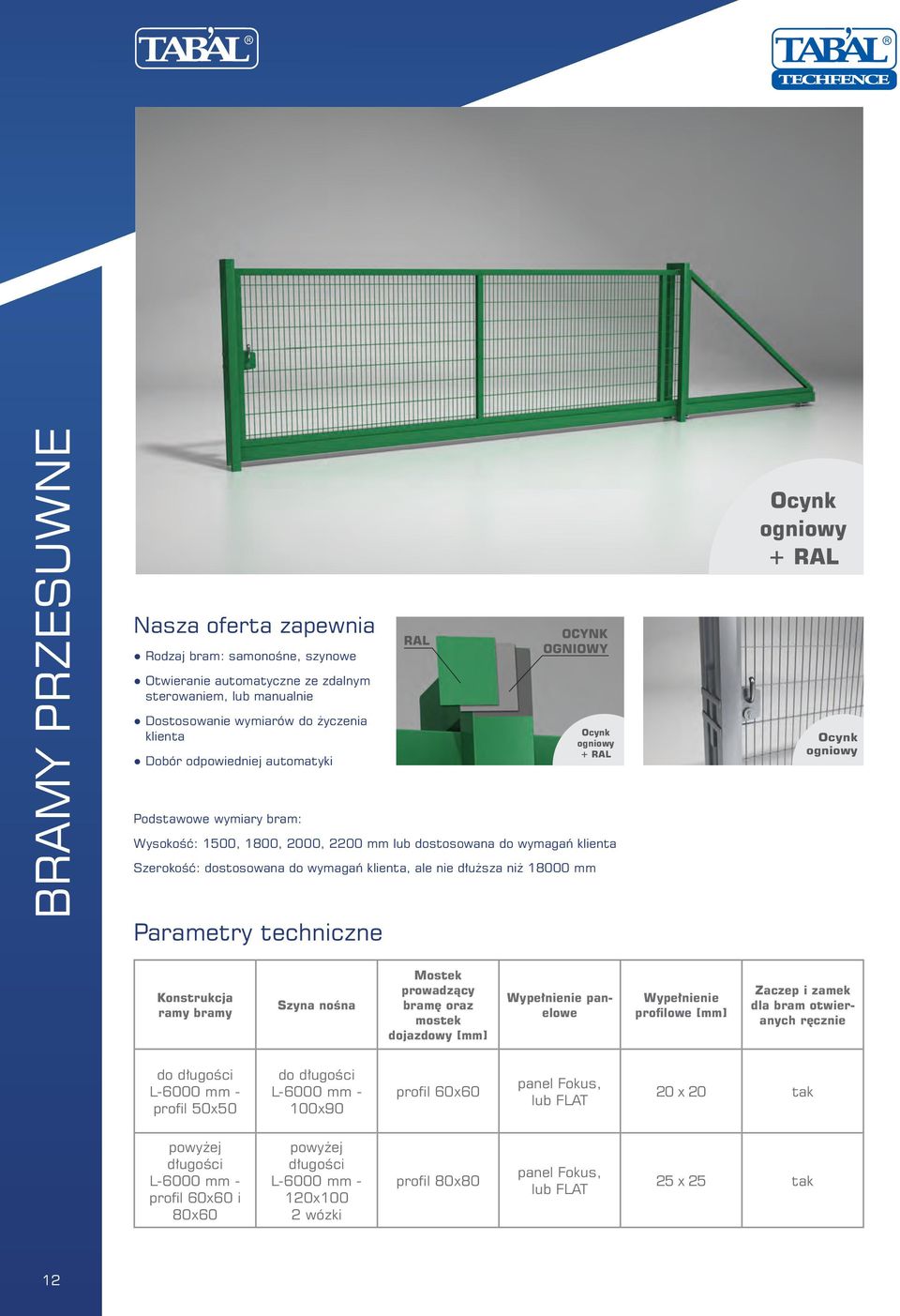

12 BRAMY PRZESUWNE Nasza oferta zapewnia Rodzaj bram: samonośne, szynowe Otwieranie automatyczne ze zdalnym sterowaniem, lub manualnie Dostosowanie wymiarów do życzenia klienta Dobór odpowiedniej automatyki Podstawowe wymiary bram: Wysokość: 1500, 1800, 2000, 2200 mm lub dostosowana do wymagań klienta Szerokość: dostosowana do wymagań klienta, ale nie dłuższa niż mm Parametry techniczne RAL OCYNK OGNIOWY + RAL + RAL Konstrukcja ramy bramy Szyna nośna Mostek prowadzący bramę oraz mostek dojazdowy [mm] Wypełnienie panelowe Wypełnienie profilowe [mm] Zaczep i zamek dla bram otwieranych ręcznie do długości L-6000 mm - profil 50x50 do długości L-6000 mm - 100x90 profil 60x60 panel Fokus, lub FLAT 20 x 20 tak powyżej długości L-6000 mm - profil 60x60 i 80x60 powyżej długości L-6000 mm - 120x100 2 wózki profil 80x80 panel Fokus, lub FLAT 25 x 25 tak 12

13 SKRZYDŁOWE Bramy Bramy skrzydłowe wykonane są z kształtowników stalowych (profili zamkniętych), zaś wypełnienie skrzydła bramy może stanowić panel (spawana mata stalowa systemu Fokus lub Flat) lub profil stalowy zamknięty o wymiarach 20x20 lub 25x25 mm. Bramy posiadają własne słupy wykonane z masywnych profili zamkniętych, które zapewniają stabilność oraz poprawne ich otwieranie i zamykanie. Dostępne są w wersji ocynkowanej ogniowo zgodnie z normą PN-EN ISO 1461 oraz na życzenie pomalowanej proszkowo w kolorze zgodnym z paletą barw RAL. Naszą bramę możemy dopasować do różnych szerokości zgodnie z życzeniem klienta, zaś wysokość bramy zawsze staramy się dopasować do całości ogrodzenia (o ile klient nie życzy sobie inaczej). Na życzenie do wszystkich naszych rodzajów bram montujemy automatykę (sterowanie elektryczne). Dostępne również w kolorach RAL 13

14 BRAMY SKRZYDŁOWE 14 Technologia Produkowane przez nas bramy cechują się solidną i nowoczesną konstrukcją, oraz wysokimi walorami estetycznymi. Produkcja odbywa się przy użyciu najnowszych dostępnych technologii zgodnie z zachowaniem ścisłych norm jakościowych, zarówno materiałowych, produkcyjnych, jak i dotyczących zabezpieczenia antykorozyjnego. RAL Opis części składowych bramy: Słupy z profilu: 80x80 do L-5000 / powyżej 120x120 lub 140x140 Konstrukcja ramy bramy - profil 50x50, 60x60 lub 40x60 Wypełnienie profil - 20x20 lub 25x25 lub panel FLAT i FOKUS Zamek i zaczep dla bram otwieranych ręcznie dostarczane w komplecie Zawiasy regulowane W standardzie ocynk PN EN-ISO na życzenie klienta dowolny kolor RAL Standardowe kolory: RAL-6005 Zielony, RAL-7016 Antracyt, RAL 9005 Czarny Opis części składowych furtki: Słupy z profilu: 80x80 lub 100x100 Konstrukcja ramy furtki - profil 60x40 lub 40x40 Wypełnienie profil - 20x20 lub 25x25 mm Zamek i zaczep dostarczane w komplecie Zawiasy regulowane W standardzie ocynk PN-EN ISO na życzenie klienta dowolny kolor RAL Standardowe kolory: RAL-6005 Zielony, RAL-7016 Antracyt, RAL 9005 Czarny OCYNK OGNIOWY + RAL Możliwe wypełnienia: panelowe + RAL profilowe

15 AUTOMAT PRZESUWNY/SKRZYDŁOWY Automatyka Do naszych systemów bram oferujemy automatykę. Korzystamy z napędów najlepszych firm, dzięki czemu Twoja brama zawsze otworzy się wtedy, gdy tego potrzebujesz. Zestaw do bram skrzydłowych 414 składa się z: 2 siłowników, centrali sterującej, fotokomórek Safebeam, odbiornika i pilota 4-kanałowego RCBE Zestaw do bram przesuwnych 740 składa się z: siłownika z wbudowaną centralą sterującą, fotokomórek Safebeam, odbiornika i pilota 4-kanałowego RCBE 15

16 414 - Napęd elektromechaniczny do bram skrzydłowych Do użytku przydomowego dla skrzydła o długości do 3 m (4 m z zamkiem elektromagnetycznym) (414) lub o długości do 5 m z zmakiem elektromagnetycznym (414 LONG). AUTOMAT PRZESUWNY/SKRZYDŁOWY 414/414 Long - Charakterystyka techniczna Zasilanie Zasilanie silnika Pobór mocy Pobór prądu Prędkość obrotowa silnika LONG 230 V, 50 (60) Hz 230 V 280 W 1,2 A 1400 obr./min Prędkość wysuwu trzpienia 1,5 cm/sek. 1,6 cm/sek. 740/741 - Charakterystyka techniczna Zasilanie V (+6% -10%) 50 Hz Pobór mocy 350 W 500 W Pobór prądu 1,6 A 2,2 A Maks. siła ciągu 450 N 650 N Maks. moment obrotowy 18 Nm 24 Nm Maksymalna siła ciągu LONG 3500 N Zabezpieczanie termiczne 140 C Zakres temperatur pracy Stopień ochrony Ciężar -20 C +55 C IP44 740/741 - Napęd elektromechaniczny do bram przesuwnych Do użytku przydomowego dla bramy o maksymalnym ciężarze 500 kg (740) lub 900 kg (741). Prędkość przesuwu Wyłącznik krańcowy Zabezpieczenie termiczne 6,5 kg m/min. magnetyczny C Stopień ochrony IP 44 Ciężar 10 kg 11 kg Koło zębate Z 16 Zakres temperatur pracy C C 16

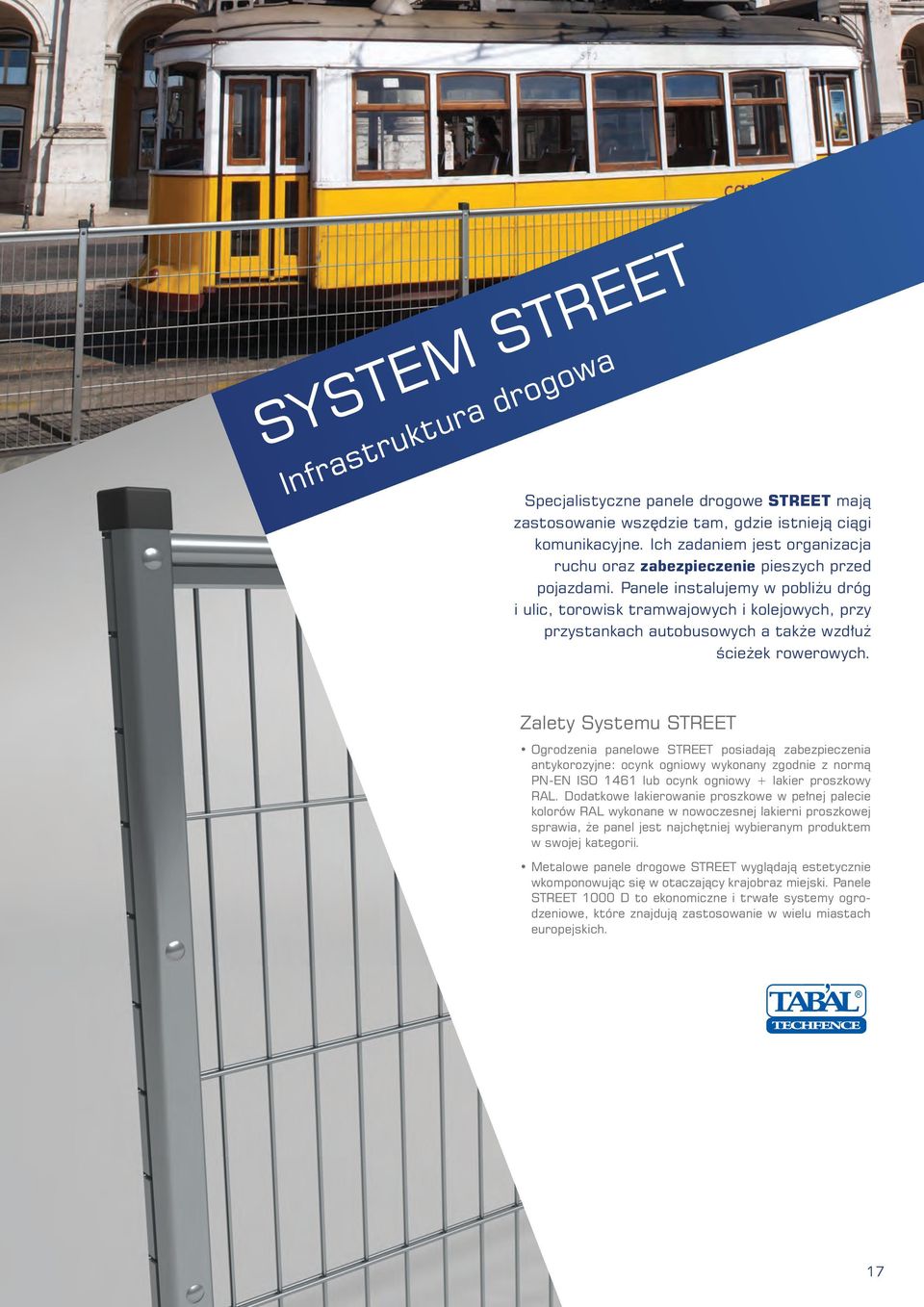

17 SYSTEM STREET Infrastruktura drogowa Specjalistyczne panele drogowe STREET mają zastosowanie wszędzie tam, gdzie istnieją ciągi komunikacyjne. Ich zadaniem jest organizacja ruchu oraz zabezpieczenie pieszych przed pojazdami. Panele instalujemy w pobliżu dróg i ulic, torowisk tramwajowych i kolejowych, przy przystankach autobusowych a także wzdłuż ścieżek rowerowych. Zalety Systemu STREET Ogrodzenia panelowe STREET posiadają zabezpieczenia antykorozyjne: ocynk wykonany zgodnie z normą PN-EN ISO 1461 lub ocynk + lakier proszkowy RAL. Dodatkowe lakierowanie proszkowe w pełnej palecie kolorów RAL wykonane w nowoczesnej lakierni proszkowej sprawia, że panel jest najchętniej wybieranym produktem w swojej kategorii. Metalowe panele drogowe STREET wyglądają estetycznie wkomponowując się w otaczający krajobraz miejski. Panele STREET 1000 D to ekonomiczne i trwałe systemy ogrodzeniowe, które znajdują zastosowanie w wielu miastach europejskich. 17

18 SYSTEM STREET Panel drogowy Słupek panelowy 40x40 Kapturek Listwa montażowa Profil ochronny RAL Karta katalogowa paneli drogowych: OCYNK OGNIOWY + RAL + RAL Wysokość panelu [mm] Szerokość panelu [mm] Słupek profil zamknięty [mm] Listwa montażowa [mm] Druty poziome i pionowe [mm] Wymiar oczka od osi do osi pręta [mm] x 40 ceownik 40 x 20 Ø 5 +/- 0,2 50 x 250 Rodzaje paneli Panel płaski 1005 x 2005 drut Ø 5 +/- 0,2 ocynk Panel płaski 1005 x 2005 drut Ø 5 +/- 0,2 ocynk + RAL Niniejszy wyrób objęty jest Aprobatą Techniczną Instytutu Badawczego Dróg i Mostów Nr AT/

19 SYSTEM CITY Infrastruktura miejska CITY to wysokiej jakości system ogrodzeniowy do ochrony pieszych i oddzielenia jezdni. Kompletny system ma uniemożliwić przekraczanie jezdni pieszym w miejscach niedozwolonych, czyli tam gdzie istnieją ciągi komunikacyjne. Zapewnia długotrwałe użytkowanie przy niskich nakładach. Zalety Systemu City Technologia zabezpieczenia antykorozyjnego oraz metoda cynkowania i malowania proszkowego zapewnia systemowi CITY długotrwałe użytkowanie. Zgrzewane panele o prostokątnych oczkach i podwójnych poprzecznych drutach o średnicy 6 lub 8 mm zapewniają wysoki poziom sztywności ogrodzenia. Nowoczesny design Prosty i nowoczesny wygląd panelu dyskretnie wpasowuje się w miejskie otoczenie. Ostre zakończenie u góry panelu ma zniechęcać pieszych do przeskakiwania przez ogrodzenie. Duża przezierność panelu CITY nie ogranicza widoczności kierującym pojazdami w obrębie skrzyżowań czy przejść dla pieszych 19

20 3 1 2 SYSTEM CITY Panel ogrodzeniowy Słupek panelowy 40x60 Kapturek RAL OCYNK OGNIOWY + RAL 4 Obejma montażowa + RAL Łatwy montaż Mocowanie panelu do słupów odbywa się w łatwy sposób, przy pomocy obejm z nakrętkami zrywanymi. Do każdego słupa przypada od 2 do 3 obejm w zależności od wysokości. Słupki mogą być osadzone w zależności od podłoża: wkopane, na stopach kotwionych do podłoża lub na deskach fundamentowych. Panele City o średnicy drutu 6/5/6 mm i 8/6/8 mm Wysokość panelu [mm] Szerokość panelu [mm] Wysokość słupka [mm] Liczba obejm Druty poziome i pionowe [mm] Wymiar oczka [mm] Ø 8/6/8 +/- 0,2 Ø 6/5/6 50 x Ø 8/6/8 +/- 0,2 Ø 6/5/6 50 x

21 OGRODZENIA Ogrodzenia przestawne Ogrodzenia przestawne wyróżnia prosty i szybki montaż, bardo duża trwałość oraz duża mobilność. Nowoczesna technologia wykonania pozwala nam na produkcję ogrodzeń bardzo lekkich a przy tym wytrzymałych. Oferujemy wszekiego rodzaju akcesoria do ogrodzeń przestawnych w tym: bramy, furtki, spinki, stopy i wiele innych. Zalety Prosty i szybki montaż - nasze ogrodzenia zaprojektowano z myślą o prostym i szybkim montażu Uzyskujemy dużą trwałość naszych ogrodzeń dzięki zastosowaniu najwyższej jakości materiałów Uniwersalność i kompleksowość - korzystaj z naszych ogrodzeń w najbardziej wymagających warunkach Niska waga daje naszym produktom dużą mobilność, która jest bezcenna przy wszelkiego rodzaju imprezach krótkoterminowych Dostępne również w kolorach RAL 21

22 OGRODZENIA PRZESTAWNE Technologia Lekkość i trwałość naszych ogrodzeń wynika ze starannego procesu produkcji. Na każdym kroku dbamy o najwyższą jakość wykonania. Stosujemy najnowsze zabezpieczenia antykorozyjne w postaci ocynku ogniowego wykonanego zgodnie z normą PN-EN ISO Parametry techniczne Model ogrodzenia Panel PROMO 2/3 Panel STANDARD 3/4 Panel STANDARD 3/4-41 Panel STANDARD 3-3/4-40 Panel 1200x3500 Panel 2000x2200 Wymiary (długość x wysokość) 3455 mm x 2045 mm 3455 mm x 2045 mm 3455 mm x 2070 mm 3455 mm x 2000 mm 3413 mm x 1200 mm 2150 mm x 2000 mm Wymiary oczka Ilość drutów Œrednica 260 mm x 86 mm 275 mm x 100 mm 275 mm x 100 mm 275 mm x 100 mm 350 mm x 100 mm 285 mm x 100 mm Poziomych 8 3,2 Pionowych 40 2,3 Poziomo 7 4,0 Pionowo 33 3,0 Poziomo 7 4,0 Pionowo 33 3,0 Poziomo 7 4,0 Pionowo 33 3,0 Poziomo 2 4,0 Pionowo 33 3,0 Poziomo 5 4,0 Pionowo 21 3,0 M x250/ mm x 2000 mm 250 mm x 100 mm Poziomo 8 3,0 Pionowo 33 3,0 Uzupełnieniem naszej oferty są wszekiego rodzaju akcesoria do ogrodzeń przestawnych w tym: bramy, furtki, spinki, stopy i wiele innych. 22

23 SIATKI Siatki Nasze siatki to praktyczne i elastyczne rozwiązanie dla wszelkiego typu posesji, obiektów przemysłowych, boisk i obiektów użyteczności publicznej. Dzięki łatwemu i szybkiemu montażowi doskonale sprawdzają się w otaczaniu obiektów tymczasowych. Technologia zabezpieczenia antykorozyjnego oraz metoda cynkowania i malowania proszkowego zapewnia naszym siatkom długotrwałe użytkowanie. Dostępne również w kolorach RAL 23

24 SIATKI Powlekana PVC Technologia Lekkość i trwałość naszych ogrodzeń wynika ze starannego procesu produkcji. Na każdym kroku dbamy o najwyższą jakość wykonania. Stosujemy najnowsze zabezpieczenia antykorozyjne w postaci powlekania pvc oraz ocynku. Siatka ogrodzeniowa ocynkowana POWLEKANA PVC Powlekana PVC Średnica drutu [mm] Rodzaj drutu Oczko [mm] 2,5 ocynkowany 60x60 2,8 ocynkowany 60x60 3,0 ocynkowany 60x60 Siatka ogrodzeniowa powlekana Średnica drutu [mm] Rodzaj drutu Oczko [mm] 2,8 ocynk powlekany pvc 59x59 3,0 ocynk powlekany pvc 59x59 3,1 ocynk powlekany pvc 59x59 Siatki powyżej 2 m wysokości - dopłata 15% do m 2 Siatki powlekane dostępne w kolorach: ciemna zieleń, brąz i czerń Słupek ogrodzeniowy Ø 48,3 mm L mm Słupek ogrodzeniowy Ø 42,4 mm L mm 24

25 PREFABRYKATY BETONOWE Akcesoria Oferujemy gamę prefabrykatów betonowych o wysokiej trwałości. Dzięki oferowanym przez nas elementom przygotowanie dowolnego ogrodzenia z naszej oferty jest szybkie i proste. Dostępne również w kolorach RAL 25

26 Deska cegła * Opis Wymiary [mm] (wys. x dł. x szer.) Waga [kg] Na zamówienie oferujemy elementy systemu podmurówek w stylizacji CEGŁA. Element wykonany z betonu architektonicznego zbrojony siatką zgrzewaną Ø 6 mm 200 x 2390 x x 2390 x 60* 200 x 2480 x x 2480 x 60* PREFABRYKATY BETONOWE Deska płaska Opis Standardowy element systemu podmurówek prefabrykowanych wykonany z betonu architektonicznego, zbrojony siatką zgrzewaną Ø 6 mm, jednostronnie pocieniony przetłoczeniem - kaseton Łącznik prosty Opis Łącznik z betonu, zbrojony. Zastosowanie: łączenie desek betonowych na odcinkach prostych. Maksymalna średnica słupka ogrodzenia 60 mm. Łącznik narożny Opis Łącznik z betonu, zbrojony. Zastozowanie: łączenie desek betonowych w narożnikach kąt 90. Przy innych kątach boczną ściankę wewnętrzną należy naciąć. Maksymalna średnica słupka 60 mm. Łącznik końcowy Wymiary [mm] (wys. x dł. x szer.) 200 x 2390 x x 2390 x 60* 200 x 2480 x x 2480 x 60* Wymiary [mm] (wys. x dł. x szer.) 200 x 240 x x 240 x 180* Wymiary [mm] (wys. x dł. x szer.) 200 x 220 x x 220 x 210* Waga [kg] Waga [kg] Waga [kg] Opis Wymiary [mm] (wys. x dł. x szer.) Waga [kg] Łącznik z betonu, zbrojony. Zastozowanie: łączenie desek betonowych na zakończeniu ogrodzenia np. brama, furtka. Maksymalna średnica słupka ogrodzenia 60 mm. 200 x 140 x x 140 x 180* 7 11 * - tylko na indywidualne zamówienie 26

27 GABIONY Gabiony Kosze gabionowe to nowoczesny element architektury dający olbrzymie możliwości kreacji interesujących konstrukcji ogrodzeniowych. Ciekawy design, konstrukcja proekologiczna oraz wysoka jakość wykonania gwarantuje, że oferujemy niezwykły produkt dla nieszablonowych zastosowań. Dostępne również w kolorach RAL 27

28 GABIONY Kosze gabionowe Podstawowy typoszereg koszy gabionowych Długość [m] Szerokość [m] Wysokość [m] Oczko [m] Średnica [m] 0,5 1,0 1,5 2,0 2,5 3,0 0,5 1,0 1,5 0,5 1,0 1,5 100 x x x x 50 76,2 x 76,2 Ø 2,7 Ø 3,0 Ø 3,5 Ø 3,8 Ø 4,0 Ø 4,5 Ø 4,8 Ø 5,0 Drut o powierzchni jasnej pokryty po zgrzaniu powłoką cynkową. Drut w powłoce ZnAl (Zn95Al5 lub Zn90Al10) w ilości min. 240g/m 2 Elementy łączące Spirala łącząca Pierścień zaciskowy Drut wiązałkowy Haki łączące Haki stężające Średnica drutu [mm] + Ø 2,2 + Ø 2, Ø 2, Ø 3, Ø 3, Ø 3, Ø 4, Ø 4, Ø 4, Ø 5,0 28
