1 SCHÖNOX Instrukcja montażowa dla pomieszczeń mokrych I Let s stick together I I Zastępuje wcześniejszą instrukcję z datą wydania marzec 2012

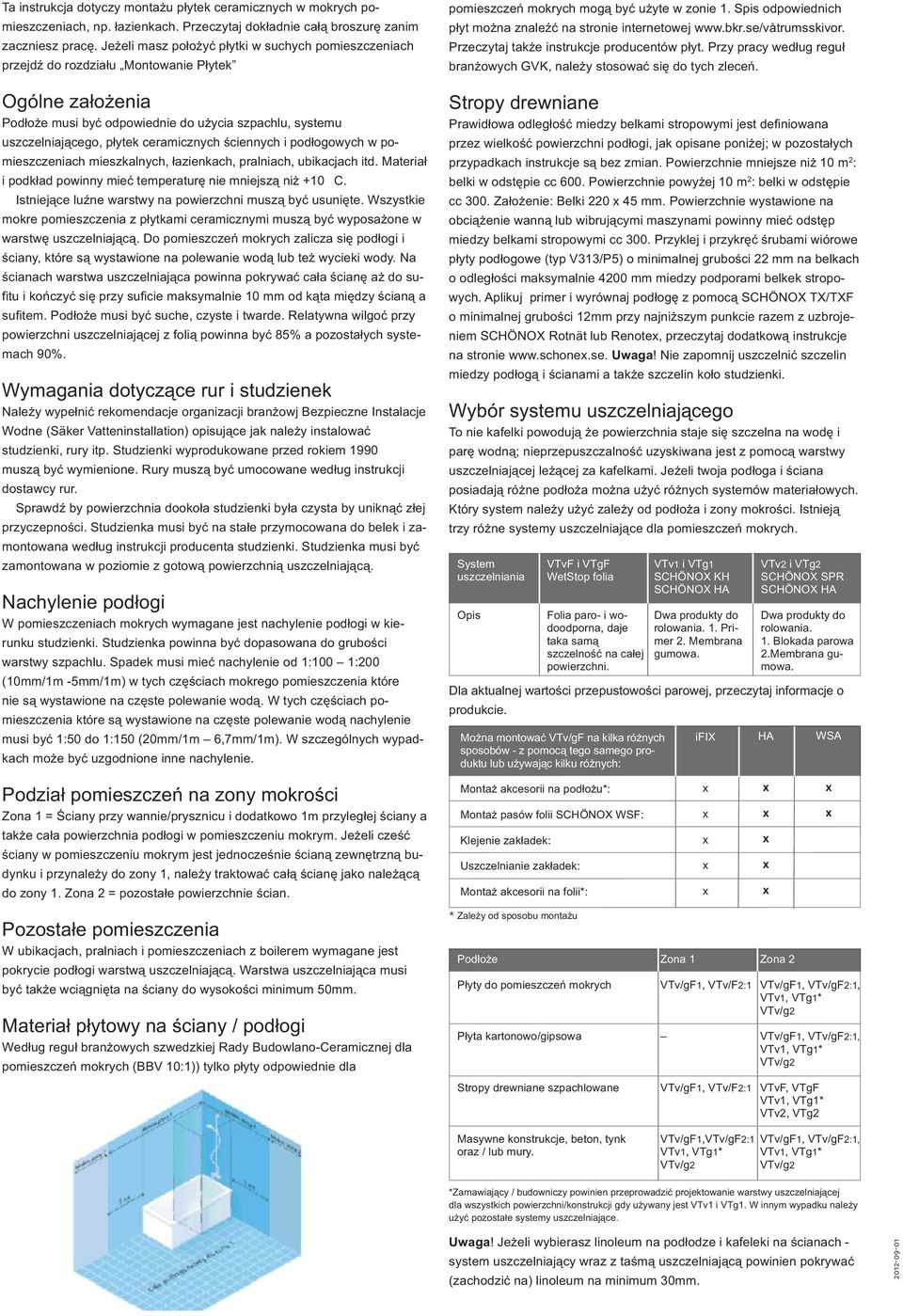

2 Ta instrukcja dotyczy montażu płytek ceramicznych w mokrych pomieszczeniach, np. łazienkach. Przeczytaj dokładnie całą broszurę zanim zaczniesz pracę. Jeżeli masz położyć płytki w suchych pomieszczeniach przejdź do rozdziału Montowanie Płytek Ogólne założenia Podłoże musi być odpowiednie do użycia szpachlu, systemu uszczelniającego, płytek ceramicznych ściennych i podłogowych w pomieszczeniach mieszkalnych, łazienkach, pralniach, ubikacjach itd. Materiał i podkład powinny mieć temperaturę nie mniejszą niż +10 C. Istniejące luźne warstwy na powierzchni muszą być usunięte. Wszystkie mokre pomieszczenia z płytkami ceramicznymi muszą być wyposażone w warstwę uszczelniającą. Do pomieszczeń mokrych zalicza się podłogi i ściany, które są wystawione na polewanie wodą lub też wycieki wody. Na ścianach warstwa uszczelniająca powinna pokrywać cała ścianę aż do sufitu i kończyć się przy suficie maksymalnie 10 mm od kąta między ścianą a sufitem. Podłoże musi być suche, czyste i twarde. Relatywna wilgoć przy powierzchni uszczelniającej z folią powinna być 85% a pozostałych systemach 90%. Wymagania dotyczące rur i studzienek Należy wypełnić rekomendacje organizacji branżowj Bezpieczne Instalacje Wodne (Säker Vatteninstallation) opisujące jak należy instalować studzienki, rury itp. Studzienki wyprodukowane przed rokiem 1990 muszą być wymienione. Rury muszą być umocowane według instrukcji dostawcy rur. Sprawdź by powierzchnia dookoła studzienki była czysta by uniknąć złej przyczepności. Studzienka musi być na stałe przymocowana do belek i zamontowana według instrukcji producenta studzienki. Studzienka musi być zamontowana w poziomie z gotową powierzchnią uszczelniającą. Nachylenie podłogi W pomieszczeniach mokrych wymagane jest nachylenie podłogi w kierunku studzienki. Studzienka powinna być dopasowana do grubości warstwy szpachlu. Spadek musi mieć nachylenie od 1:100 1:200 (10mm/1m -5mm/1m) w tych częściach mokrego pomieszczenia które nie są wystawione na częste polewanie wodą. W tych częściach pomieszczenia które są wystawione na częste polewanie wodą nachylenie musi być 1:50 do 1:150 (20mm/1m 6,7mm/1m). W szczególnych wypadkach może być uzgodnione inne nachylenie. pomieszczeń mokrych mogą być użyte w zonie 1. Spis odpowiednich płyt można znaleźć na stronie internetowej Przeczytaj także instrukcje producentów płyt. Przy pracy według reguł branżowych GVK, należy stosować się do tych zleceń. Stropy drewniane Prawidłowa odległość miedzy belkami stropowymi jest definiowana przez wielkość powierzchni podłogi, jak opisane poniżej; w pozostałych przypadkach instrukcje są bez zmian. Powierzchnie mniejsze niż 10 m 2 : belki w odstępie cc 600. Powierzchnie powyżej 10 m 2 : belki w odstępie cc 300. Założenie: Belki mm. Powierzchnie wystawione na obciążenie wanną lub wibrującymi maszynami powinny mieć odstęp miedzy belkami stropowymi cc 300. Przyklej i przykręć śrubami wiórowe płyty podłogowe (typ V313/P5) o minimalnej grubości 22 mm na belkach o odległości maksymalnie 4200 mm miedzy podporami belkek stropowych. Aplikuj primer i wyrównaj podłogę z pomocą SCHÖNOX TX/TXF o minimalnej grubości 12mm przy najniższym punkcie razem z uzbrojeniem SCHÖNOX Rotnät lub Renote, przeczytaj dodatkową instrukcje na stronie Uwaga! Nie zapomnij uszczelnić szczelin miedzy podłogą i ścianami a także szczelin koło studzienki. Wybór systemu uszczelniającego To nie kafelki powodują że powierzchnia staje się szczelna na wodę i parę wodną; nieprzepuszczalność uzyskiwana jest z pomocą warstwy uszczelniającej leżącej za kafelkami. Jeżeli twoja podłoga i ściana posiadają różne podłoża można użyć różnych systemów materiałowych. Który system należy użyć zależy od podłoża i zony mokrości. Istnieją trzy różne systemy uszczelniające dla pomieszczeń mokrych. System uszczelniania Opis VTvF i VTgF WetStop folia Folia paro- i wodoodporna, daje taka samą szczelność na całej powierzchni. Można montować VTv/gF na kilka różnych sposobów - z pomocą tego samego produktu lub używając kilku różnych: VTv1 i VTg1 SCHÖNOX KH SCHÖNOX HA Dwa produkty do rolowania. 1. Primer 2. Membrana gumowa. ifix VTv2 i VTg2 SCHÖNOX SPR SCHÖNOX HA Dwa produkty do rolowania. 1. Blokada parowa 2.Membrana gumowa. Dla aktualnej wartości przepustowości parowej, przeczytaj informacje o produkcie. HA WSA Podział pomieszczeń na zony mokrości Zona 1 = Ściany przy wannie/prysznicu i dodatkowo 1m przyległej ściany a Montaż akcesorii na podłożu*: Montaż pasów folii SCHÖNOX WSF: także cała powierzchnia podłogi w pomieszczeniu mokrym. Jeżeli cześć ściany w pomieszczeniu mokrym jest jednocześnie ścianą zewnętrzną budynku i przynależy do zony 1, należy traktować całą ścianę jako należącą do zony 1. Zona 2 = pozostałe powierzchnie ścian. Klejenie zakładek: Uszczelnianie zakładek: Montaż akcesorii na folii*: Pozostałe pomieszczenia W ubikacjach, pralniach i pomieszczeniach z boilerem wymagane jest pokrycie podłogi warstwą uszczelniającą. Warstwa uszczelniająca musi być także wciągnięta na ściany do wysokości minimum 50mm. Materiał płytowy na ściany / podłogi Według reguł branżowych szwedzkiej Rady Budowlano-Ceramicznej dla pomieszczeń mokrych (BBV 10:1)) tylko płyty odpowiednie dla * Zależy od sposobu montażu Podłoże Płyty do pomieszczeń mokrych Płyta kartonowo/gipsowa Stropy drewniane szpachlowane Masywne konstrukcje, beton, tynk oraz / lub mury. Zona 1 VTv/gF1, VTv/F2:1 VTv/gF1, VTv/F2:1 VTv/gF1,VTv/gF2:1 VTv1, VTg1* VTv/g2 Zona 2 VTv/gF1, VTv/gF2:1, VTv1, VTg1* VTv/g2 VTv/gF1, VTv/gF2:1, VTv1, VTg1* VTv/g2 VTvF, VTgF VTv1, VTg1* VTv2, VTg2 VTv/gF1, VTv/gF2:1, VTv1, VTg1* VTv/g2 *Zamawiający / budowniczy powinien przeprowadzić projektowanie warstwy uszczelniającej dla wszystkich powierzchni/konstrukcji gdy używany jest VTv1 i VTg1. W innym wypadku należy użyć pozostałe systemy uszczelniające. Uwaga! Jeżeli wybierasz linoleum na podłodze i kafeleki na ścianach - system uszczelniający wraz z taśmą uszczelniającą powinien pokrywać (zachodzić na) linoleum na minimum 30mm.

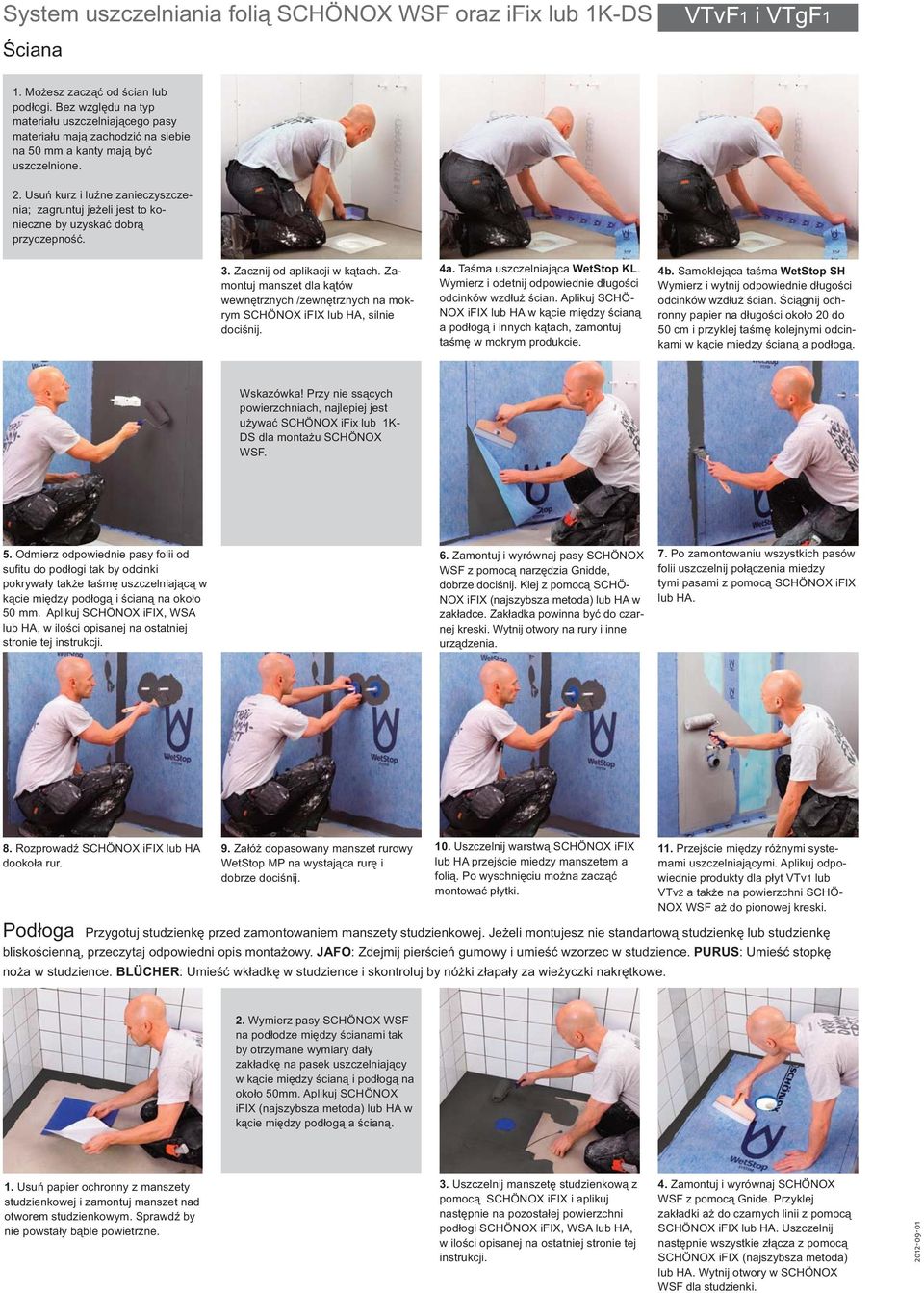

3 System uszczelniania folią SCHÖNOX WSF oraz ifi lub 1K-DS VTvF1 i VTgF1 Ściana 1. Możesz zacząć od ścian lub podłogi. Bez względu na typ materiału uszczelniającego pasy materiału mają zachodzić na siebie na 50 mm a kanty mają być uszczelnione. 2. Usuń kurz i luźne zanieczyszczenia; zagruntuj jeżeli jest to konieczne by uzyskać dobrą przyczepność. 3. Zacznij od aplikacji w kątach. Zamontuj manszet dla kątów wewnętrznych /zewnętrznych na mokrym SCHÖNOX ifix lub HA, silnie dociśnij. 4a. Taśma uszczelniająca WetStop KL. Wymierz i odetnij odpowiednie długości odcinków wzdłuż ścian. Aplikuj SCHÖ- NOX ifix lub HA w kącie między ścianą a podłogą i innych kątach, zamontuj taśmę w mokrym produkcie. 4b. Samoklejąca taśma WetStop SH Wymierz i wytnij odpowiednie długości odcinków wzdłuż ścian. Ściągnij ochronny papier na długości około 20 do 50 cm i przyklej taśmę kolejnymi odcinkami w kącie miedzy ścianą a podłogą. Wskazówka! Przy nie ssących powierzchniach, najlepiej jest używać SCHÖNOX ifi lub 1K- DS dla montażu SCHÖNOX WSF. 5. Odmierz odpowiednie pasy folii od sufitu do podłogi tak by odcinki pokrywały także taśmę uszczelniającą w kącie między podłogą i ścianą na około 50 mm. Aplikuj SCHÖNOX ifix, WSA lub HA, w ilości opisanej na ostatniej stronie tej instrukcji. 6. Zamontuj i wyrównaj pasy SCHÖNOX WSF z pomocą narzędzia Gnidde, dobrze dociśnij. Klej z pomocą SCHÖ- NOX ifix (najszybsza metoda) lub HA w zakładce. Zakładka powinna być do czarnej kreski. Wytnij otwory na rury i inne urządzenia. 7. Po zamontowaniu wszystkich pasów folii uszczelnij połączenia miedzy tymi pasami z pomocą SCHÖNOX ifix lub HA. 8. Rozprowadź SCHÖNOX ifix lub HA dookoła rur. 9. Załóż dopasowany manszet rurowy WetStop MP na wystająca rurę i dobrze dociśnij. 10. Uszczelnij warstwą SCHÖNOX ifix lub HA przejście miedzy manszetem a folią. Po wyschnięciu można zacząć montować płytki. 11. Przejście między różnymi systemami uszczelniającymi. Aplikuj odpowiednie produkty dla płyt VTv1 lub VTv2 a także na powierzchni SCHÖ- NOX WSF aż do pionowej kreski. Podłoga Przygotuj studzienkę przed zamontowaniem manszety studzienkowej. Jeżeli montujesz nie standartową studzienkę lub studzienkę bliskościenną, przeczytaj odpowiedni opis montażowy. JAFO: Zdejmij pierścień gumowy i umieść wzorzec w studzience. PURUS: Umieść stopkę noża w studzience. BLÜCHER: Umieść wkładkę w studzience i skontroluj by nóżki złapały za wieżyczki nakrętkowe. 2. Wymierz pasy SCHÖNOX WSF na podłodze między ścianami tak by otrzymane wymiary dały zakładkę na pasek uszczelniający w kącie między ścianą i podłogą na około 50mm. Aplikuj SCHÖNOX ifix (najszybsza metoda) lub HA w kącie między podłogą a ścianą. 1. Usuń papier ochronny z manszety studzienkowej i zamontuj manszet nad otworem studzienkowym. Sprawdź by nie powstały bąble powietrzne. 3. Uszczelnij manszetę studzienkową z pomocą SCHÖNOX ifix i aplikuj następnie na pozostałej powierzchni podłogi SCHÖNOX ifix, WSA lub HA, w ilości opisanej na ostatniej stronie tej instrukcji. 4. Zamontuj i wyrównaj SCHÖNOX WSF z pomocą Gnide. Przyklej zakładki aż do czarnych linii z pomocą SCHÖNOX ifix lub HA. Uszczelnij następnie wszystkie złącza z pomocą SCHÖNOX ifix (najszybsza metoda) lub HA. Wytnij otwory w SCHÖNOX WSF dla studzienki.

4 Montaż manszetów na rurach. Rury powinny być umocowane według instrukcji dostawcy rur a także umocowane na stałe w podłodze. 5. Aplikuj SCHÖNOX ifix lub HA dookoło rury. 6. Załóż WetStop MP manszet na rurę. Manszet powinnien objmować kawałek rury dla uzyskania wodnoszczelności. 7. Uszczelnij krawędź manszetu z pomocą SCHÖNOX ifix lub HA, na rurze i podłodze. 8. Zamontuj pierścień zaciskowy według instrukcji producenta pierścienia - JAFO, PURUS lub BLÜCHER. JAFO Wytnij otwór i SCHÖNOX WSF/manszecie studzienkowej, wzdłuż strony wewnętrznej wzorca. Usuń wzorzec. Włóż odpowiednie śruby do otworów na śruby w studzience. Wkręć ręcznie śruby. PURUS Wciśnij nożyk stopki tak by przeciął przez SCHÖNOX WSF/manszetę studzienkową. Wytnij otwór i wyjmij stopkę noża Purus ze studzienki. Wpasuj niebieski pierścień zaciskowy. Wciśnij pierścień zaciskowy z pomocą białej kratki. BLÜCHER Zamontuj okrągły wzorzec do wycinania na śrubie. Wytnij otwór z pomacą wzorca i zaznacz miejsca na otworki na kołki. Usuń wzorzec i wkład. Wytnij lub wykrój otworki do kołków. Wciśnij kołki przez SCHÖNOX WSF/manszet studzienkowy. Przykręć pierścień zaciskowy na stałe według instrukcji montażowych firmy Blücher.

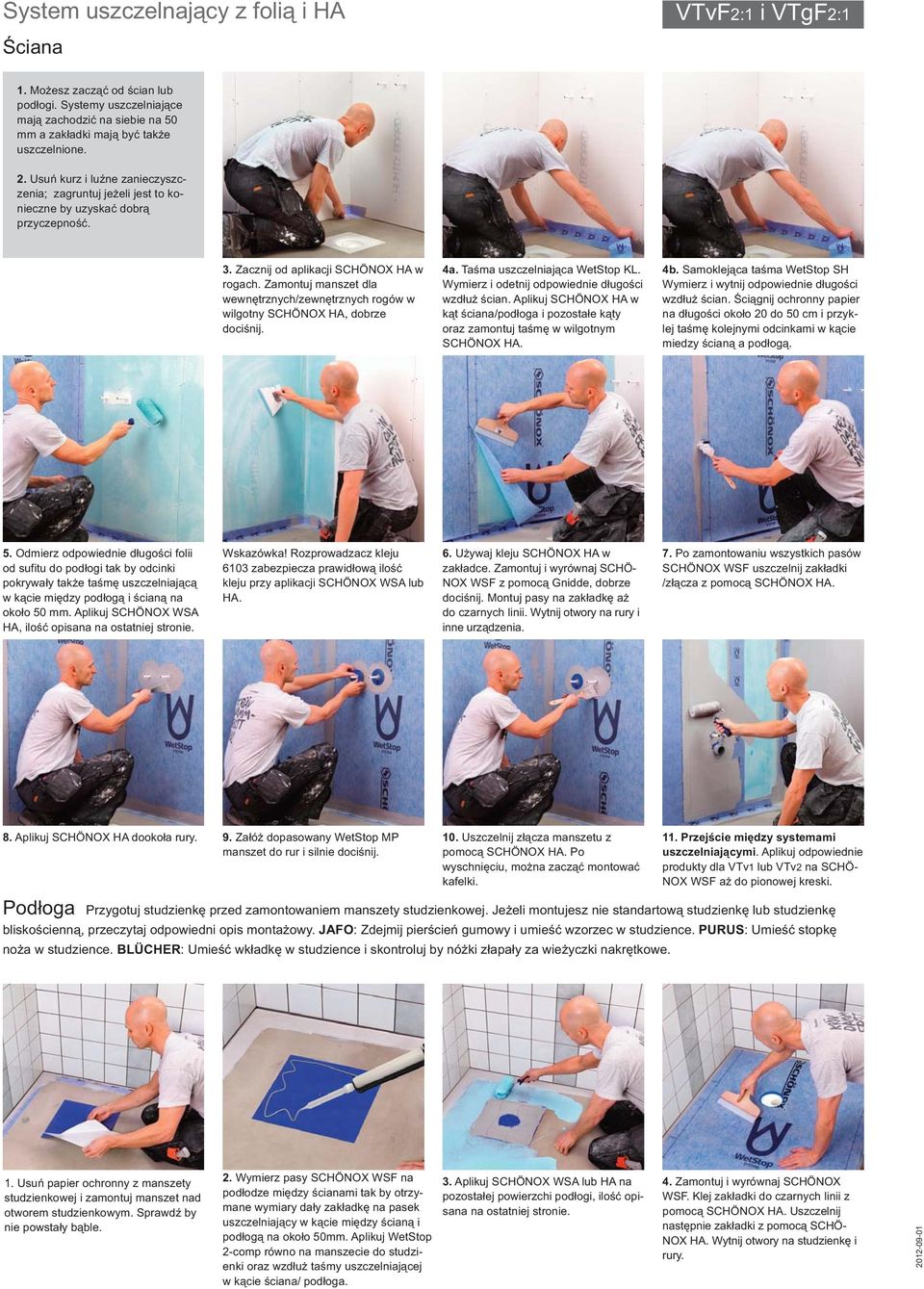

5 System uszczelnający z folią i HA Ściana VTvF2:1 i VTgF2:1 1. Możesz zacząć od ścian lub podłogi. Systemy uszczelniające mają zachodzić na siebie na 50 mm a zakładki mają być także uszczelnione. 2. Usuń kurz i luźne zanieczyszczenia; zagruntuj jeżeli jest to konieczne by uzyskać dobrą przyczepność. 3. Zacznij od aplikacji SCHÖNOX HA w rogach. Zamontuj manszet dla wewnętrznych/zewnętrznych rogów w wilgotny SCHÖNOX HA, dobrze dociśnij. 4a. Taśma uszczelniająca WetStop KL. Wymierz i odetnij odpowiednie długości wzdłuż ścian. Aplikuj SCHÖNOX HA w kąt ściana/podłoga i pozostałe kąty oraz zamontuj taśmę w wilgotnym SCHÖNOX HA. 4b. Samoklejąca taśma WetStop SH Wymierz i wytnij odpowiednie długości wzdłuż ścian. Ściągnij ochronny papier na długości około 20 do 50 cm i przyklej taśmę kolejnymi odcinkami w kącie miedzy ścianą a podłogą. 5. Odmierz odpowiednie długości folii od sufitu do podłogi tak by odcinki pokrywały także taśmę uszczelniającą w kącie między podłogą i ścianą na około 50 mm. Aplikuj SCHÖNOX WSA HA, ilość opisana na ostatniej stronie. Wskazówka! Rozprowadzacz kleju 6103 zabezpiecza prawidłową ilość kleju przy aplikacji SCHÖNOX WSA lub HA. 6. Używaj kleju SCHÖNOX HA w zakładce. Zamontuj i wyrównaj SCHÖ- NOX WSF z pomocą Gnidde, dobrze dociśnij. Montuj pasy na zakładkę aż do czarnych linii. Wytnij otwory na rury i inne urządzenia. 7. Po zamontowaniu wszystkich pasów SCHÖNOX WSF uszczelnij zakładki /złącza z pomocą SCHÖNOX HA. 8. Aplikuj SCHÖNOX HA dookoła rury. 9. Załóż dopasowany WetStop MP manszet do rur i silnie dociśnij. 10. Uszczelnij złącza manszetu z pomocą SCHÖNOX HA. Po wyschnięciu, można zacząć montować kafelki. 11. Przejście między systemami uszczelniającymi. Aplikuj odpowiednie produkty dla VTv1 lub VTv2 na SCHÖ- NOX WSF aż do pionowej kreski. Podłoga Przygotuj studzienkę przed zamontowaniem manszety studzienkowej. Jeżeli montujesz nie standartową studzienkę lub studzienkę bliskościenną, przeczytaj odpowiedni opis montażowy. JAFO: Zdejmij pierścień gumowy i umieść wzorzec w studzience. PURUS: Umieść stopkę noża w studzience. BLÜCHER: Umieść wkładkę w studzience i skontroluj by nóżki złapały za wieżyczki nakrętkowe. 1. Usuń papier ochronny z manszety studzienkowej i zamontuj manszet nad otworem studzienkowym. Sprawdź by nie powstały bąble. 2. Wymierz pasy SCHÖNOX WSF na podłodze między ścianami tak by otrzymane wymiary dały zakładkę na pasek uszczelniający w kącie między ścianą i podłogą na około 50mm. Aplikuj WetStop 2-comp równo na manszecie do studzienki oraz wzdłuż taśmy uszczelniającej w kącie ściana/ podłoga. 3. Aplikuj SCHÖNOX WSA lub HA na pozostałej powierzchi podłogi, ilość opisana na ostatniej stronie. 4. Zamontuj i wyrównaj SCHÖNOX WSF. Klej zakładki do czarnych linii z pomocą SCHÖNOX HA. Uszczelnij następnie zakładki z pomocą SCHÖ- NOX HA. Wytnij otwory na studzienkę i rury.

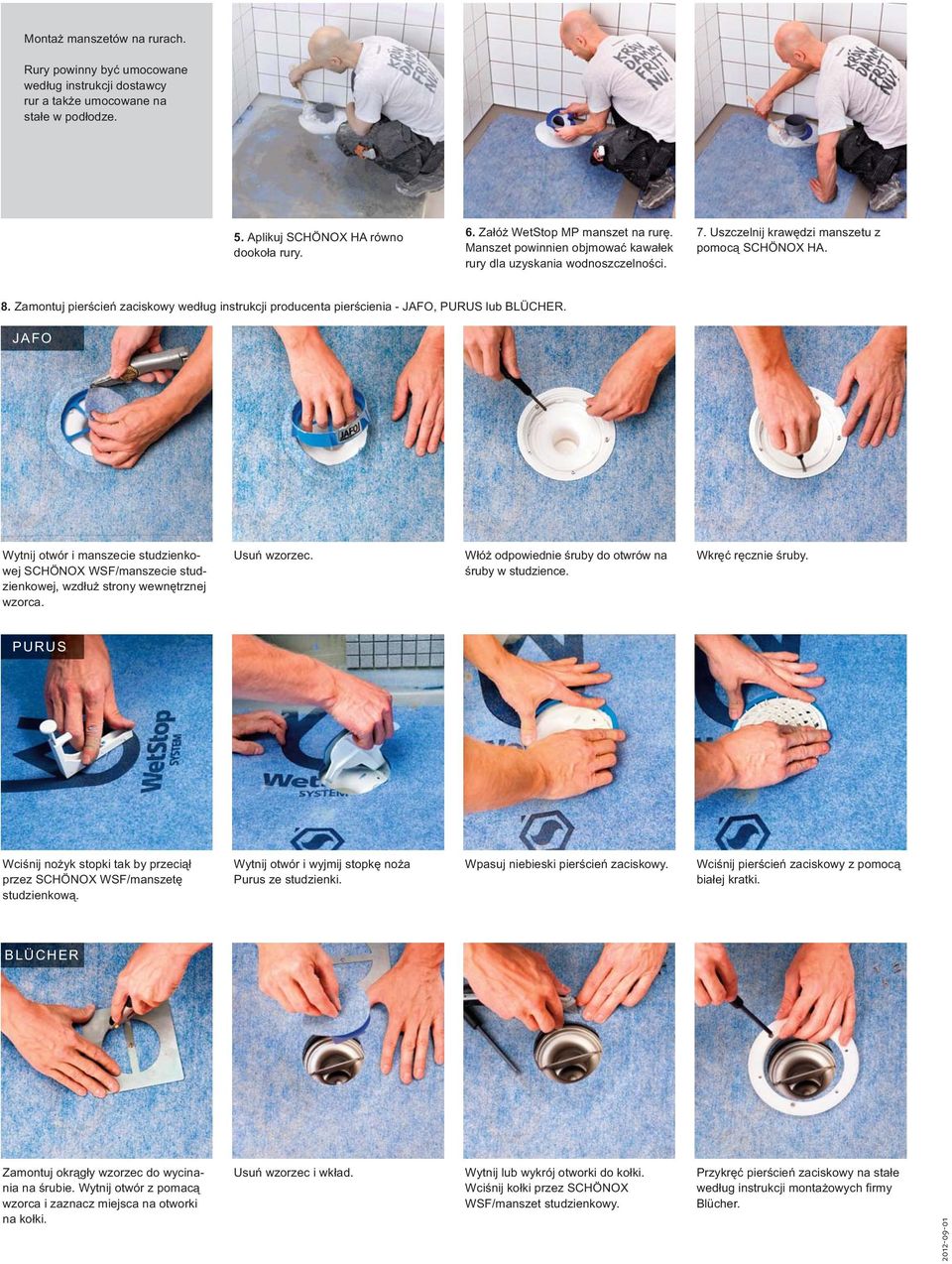

6 Montaż manszetów na rurach. Rury powinny być umocowane według instrukcji dostawcy rur a także umocowane na stałe w podłodze. 5. Aplikuj SCHÖNOX HA równo dookoła rury. 6. Załóż WetStop MP manszet na rurę. Manszet powinnien objmować kawałek rury dla uzyskania wodnoszczelności. 7. Uszczelnij krawędzi manszetu z pomocą SCHÖNOX HA. 8. Zamontuj pierścień zaciskowy według instrukcji producenta pierścienia - JAFO, PURUS lub BLÜCHER. JAFO Wytnij otwór i manszecie studzienkowej SCHÖNOX WSF/manszecie studzienkowej, wzdłuż strony wewnętrznej wzorca. Usuń wzorzec. Włóż odpowiednie śruby do otwrów na śruby w studzience. Wkręć ręcznie śruby. PURUS Wciśnij nożyk stopki tak by przeciął przez SCHÖNOX WSF/manszetę studzienkową. Wytnij otwór i wyjmij stopkę noża Purus ze studzienki. Wpasuj niebieski pierścień zaciskowy. Wciśnij pierścień zaciskowy z pomocą białej kratki. BLÜCHER Zamontuj okrągły wzorzec do wycinania na śrubie. Wytnij otwór z pomacą wzorca i zaznacz miejsca na otworki na kołki. Usuń wzorzec i wkład. Wytnij lub wykrój otworki do kołki. Wciśnij kołki przez SCHÖNOX WSF/manszet studzienkowy. Przykręć pierścień zaciskowy na stałe według instrukcji montażowych firmy Blücher.

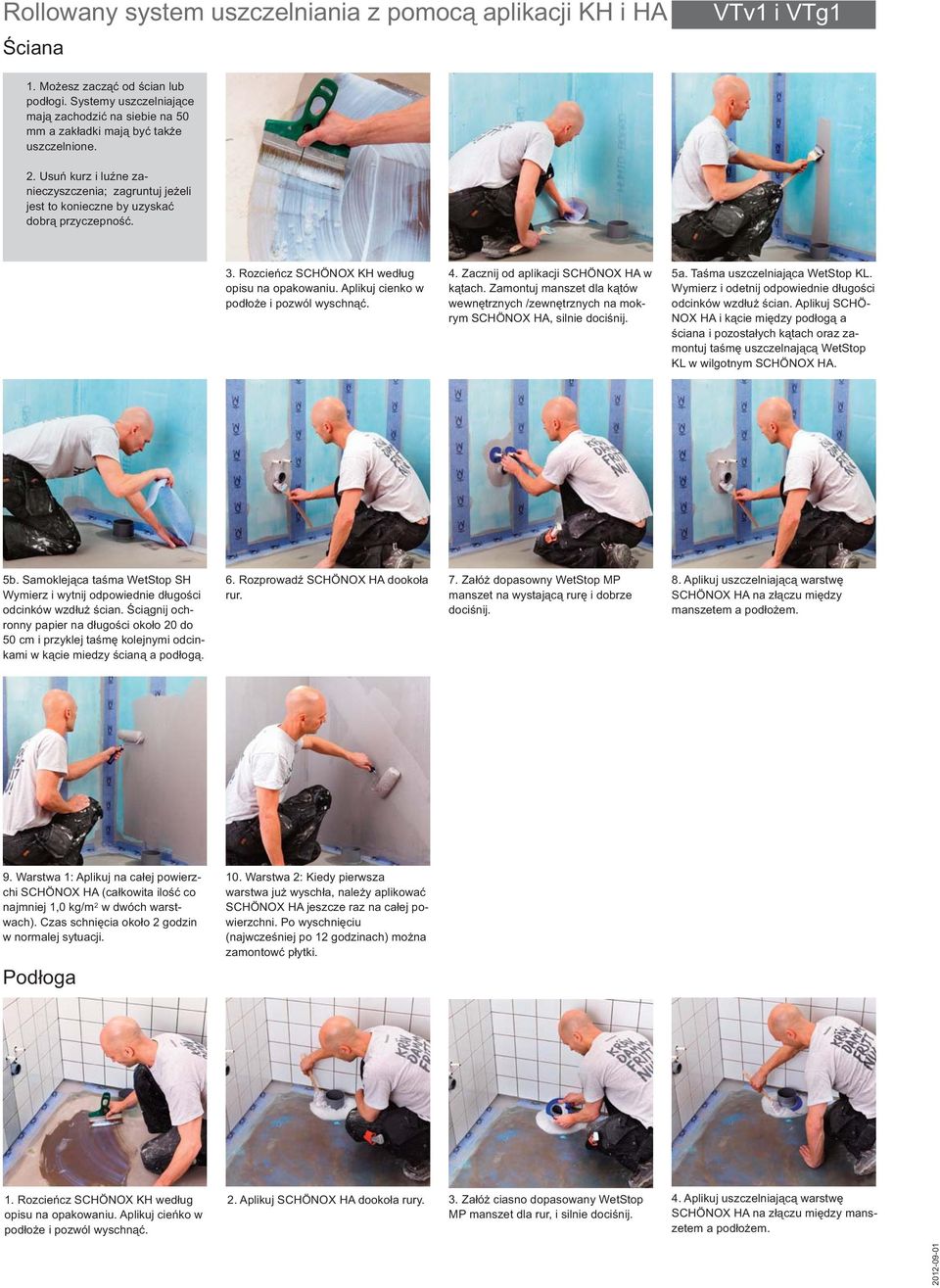

7 Rollowany system uszczelniania z pomocą aplikacji KH i HA Ściana VTv1 i VTg1 1. Możesz zacząć od ścian lub podłogi. Systemy uszczelniające mają zachodzić na siebie na 50 mm a zakładki mają być także uszczelnione. 2. Usuń kurz i luźne zanieczyszczenia; zagruntuj jeżeli jest to konieczne by uzyskać dobrą przyczepność. 3. Rozcieńcz SCHÖNOX KH według opisu na opakowaniu. Aplikuj cienko w podłoże i pozwól wyschnąć. 4. Zacznij od aplikacji SCHÖNOX HA w kątach. Zamontuj manszet dla kątów wewnętrznych /zewnętrznych na mokrym SCHÖNOX HA, silnie dociśnij. 5a. Taśma uszczelniająca WetStop KL. Wymierz i odetnij odpowiednie długości odcinków wzdłuż ścian. Aplikuj SCHÖ- NOX HA i kącie między podłogą a ściana i pozostałych kątach oraz zamontuj taśmę uszczelnającą WetStop KL w wilgotnym SCHÖNOX HA. 5b. Samoklejąca taśma WetStop SH Wymierz i wytnij odpowiednie długości odcinków wzdłuż ścian. Ściągnij ochronny papier na długości około 20 do 50 cm i przyklej taśmę kolejnymi odcinkami w kącie miedzy ścianą a podłogą. 6. Rozprowadź SCHÖNOX HA dookoła rur. 7. Załóż dopasowny WetStop MP manszet na wystającą rurę i dobrze dociśnij. 8. Aplikuj uszczelniającą warstwę SCHÖNOX HA na złączu między manszetem a podłożem. 9. Warstwa 1: Aplikuj na całej powierzchi SCHÖNOX HA (całkowita ilość co najmniej 1,0 kg/m 2 w dwóch warstwach). Czas schnięcia około 2 godzin w normalej sytuacji. Podłoga 10. Warstwa 2: Kiedy pierwsza warstwa już wyschła, należy aplikować SCHÖNOX HA jeszcze raz na całej powierzchni. Po wyschnięciu (najwcześniej po 12 godzinach) można zamontowć płytki. 1. Rozcieńcz SCHÖNOX KH według opisu na opakowaniu. Aplikuj cieńko w podłoże i pozwól wyschnąć. 2. Aplikuj SCHÖNOX HA dookoła rury. 3. Załóż ciasno dopasowany WetStop MP manszet dla rur, i silnie dociśnij. 4. Aplikuj uszczelniającą warstwę SCHÖNOX HA na złączu między manszetem a podłożem.

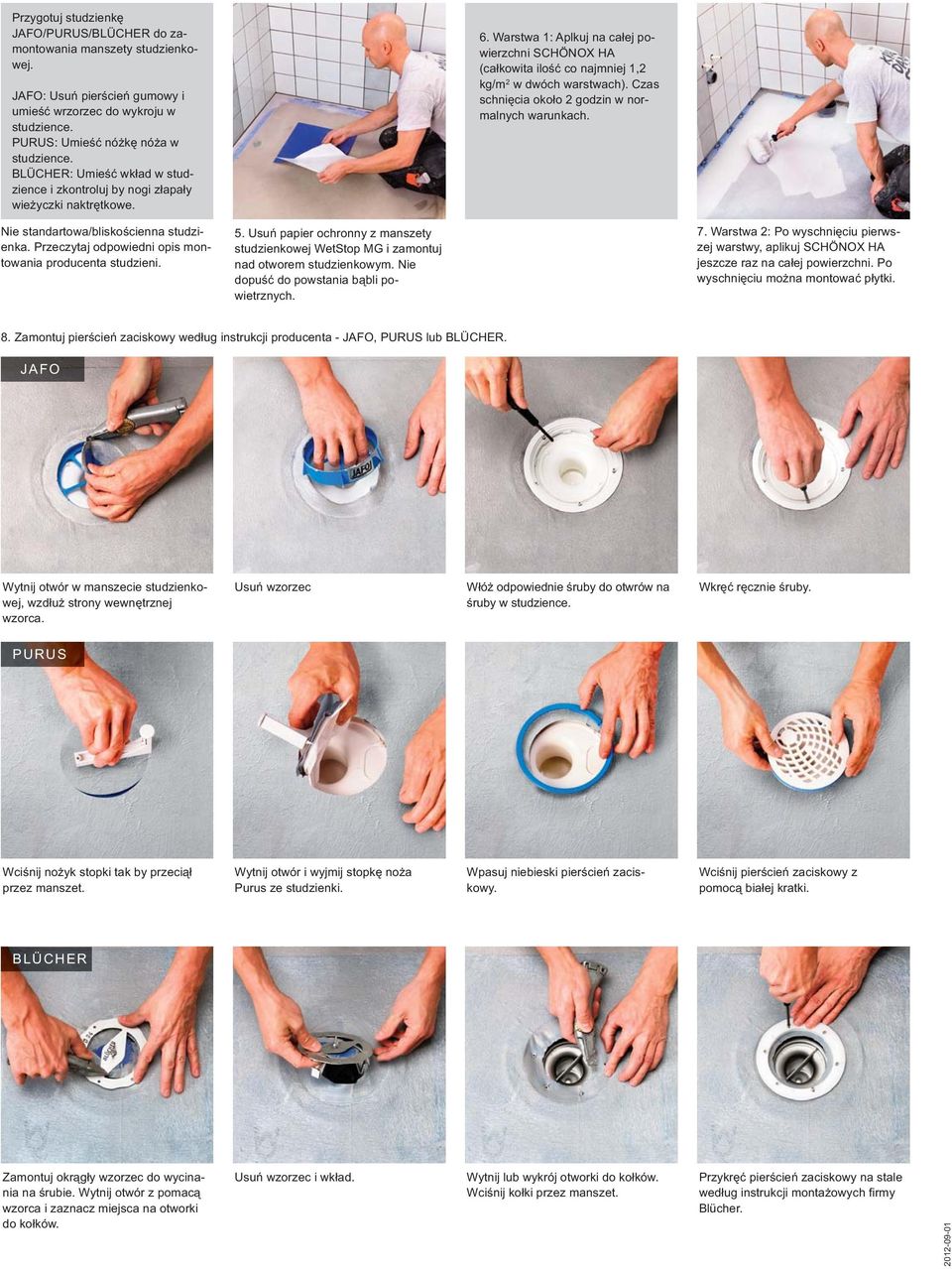

8 Przygotuj studzienkę JAFO/PURUS/BLÜCHER do zamontowania manszety studzienkowej. JAFO: Usuń pierścień gumowy i umieść wrzorzec do wykroju w studzience. PURUS: Umieść nóżkę nóża w studzience. BLÜCHER: Umieść wkład w studzience i zkontroluj by nogi złapały wieżyczki naktrętkowe. 6. Warstwa 1: Aplkuj na całej powierzchni SCHÖNOX HA (całkowita ilość co najmniej 1,2 kg/m 2 w dwóch warstwach). Czas schnięcia około 2 godzin w normalnych warunkach. Nie standartowa/bliskościenna studzienka. Przeczytaj odpowiedni opis montowania producenta studzieni. 5. Usuń papier ochronny z manszety studzienkowej WetStop MG i zamontuj nad otworem studzienkowym. Nie dopuść do powstania bąbli powietrznych. 7. Warstwa 2: Po wyschnięciu pierwszej warstwy, aplikuj SCHÖNOX HA jeszcze raz na całej powierzchni. Po wyschnięciu można montować płytki. 8. Zamontuj pierścień zaciskowy według instrukcji producenta - JAFO, PURUS lub BLÜCHER. JAFO Wytnij otwór w manszecie studzienkowej, wzdłuż strony wewnętrznej wzorca. Usuń wzorzec Włóż odpowiednie śruby do otwrów na śruby w studzience. Wkręć ręcznie śruby. PURUS Wciśnij nożyk stopki tak by przeciął przez manszet. Wytnij otwór i wyjmij stopkę noża Purus ze studzienki. Wpasuj niebieski pierścień zaciskowy. Wciśnij pierścień zaciskowy z pomocą białej kratki. BLÜCHER Zamontuj okrągły wzorzec do wycinania na śrubie. Wytnij otwór z pomacą wzorca i zaznacz miejsca na otworki do kołków. Usuń wzorzec i wkład. Wytnij lub wykrój otworki do kołków. Wciśnij kołki przez manszet. Przykręć pierścień zaciskowy na stale według instrukcji montażowych firmy Blücher.

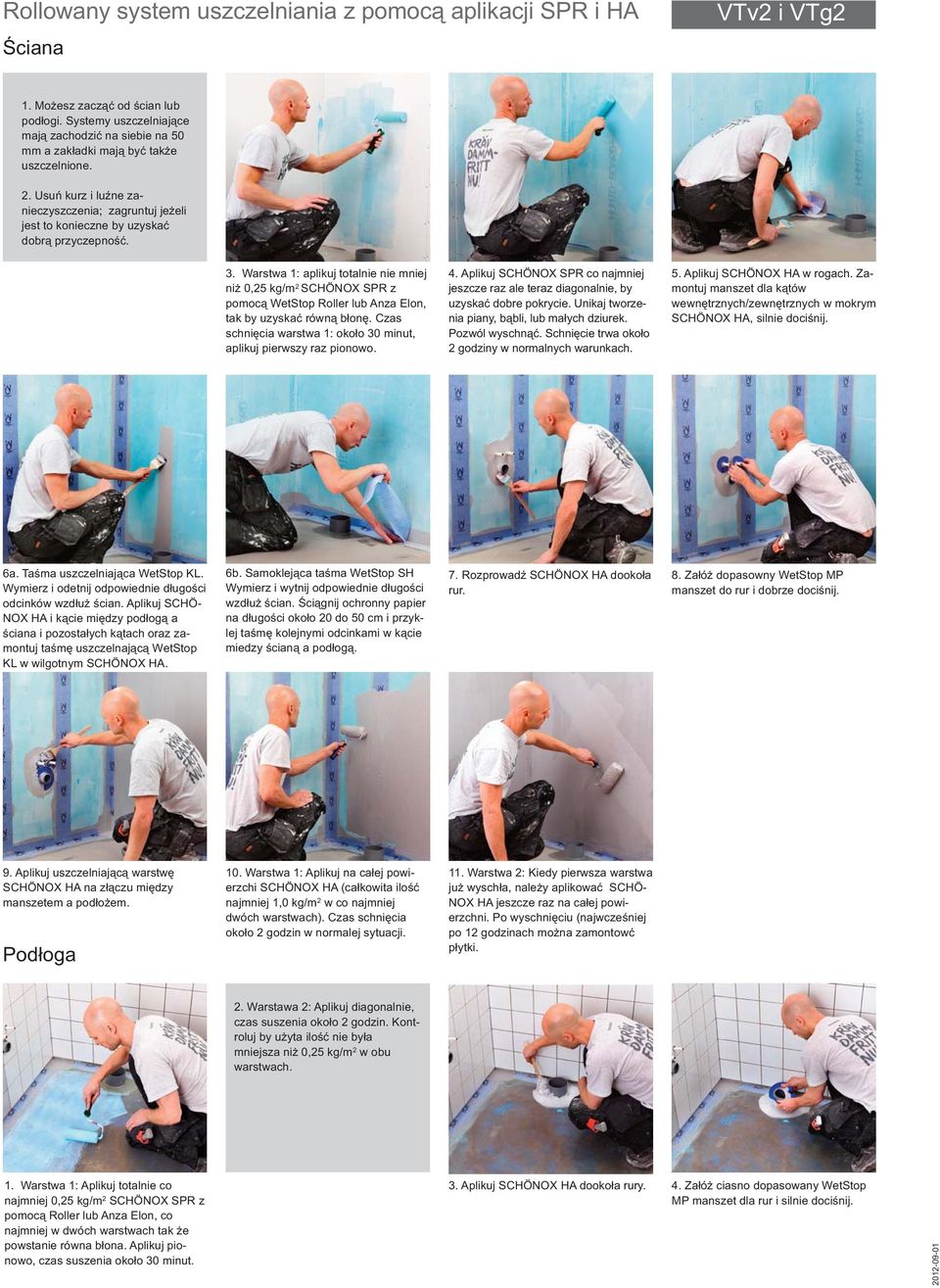

9 Rollowany system uszczelniania z pomocą aplikacji SPR i HA Ściana VTv2 i VTg2 1. Możesz zacząć od ścian lub podłogi. Systemy uszczelniające mają zachodzić na siebie na 50 mm a zakładki mają być także uszczelnione. 2. Usuń kurz i luźne zanieczyszczenia; zagruntuj jeżeli jest to konieczne by uzyskać dobrą przyczepność. 3. Warstwa 1: aplikuj totalnie nie mniej niż 0,25 kg/m 2 SCHÖNOX SPR z pomocą WetStop Roller lub Anza Elon, tak by uzyskać równą błonę. Czas schnięcia warstwa 1: około 30 minut, aplikuj pierwszy raz pionowo. 4. Aplikuj SCHÖNOX SPR co najmniej jeszcze raz ale teraz diagonalnie, by uzyskać dobre pokrycie. Unikaj tworzenia piany, bąbli, lub małych dziurek. Pozwól wyschnąć. Schnięcie trwa około 2 godziny w normalnych warunkach. 5. Aplikuj SCHÖNOX HA w rogach. Zamontuj manszet dla kątów wewnętrznych/zewnętrznych w mokrym SCHÖNOX HA, silnie dociśnij. 6a. Taśma uszczelniająca WetStop KL. Wymierz i odetnij odpowiednie długości odcinków wzdłuż ścian. Aplikuj SCHÖ- NOX HA i kącie między podłogą a ściana i pozostałych kątach oraz zamontuj taśmę uszczelnającą WetStop KL w wilgotnym SCHÖNOX HA. 6b. Samoklejąca taśma WetStop SH Wymierz i wytnij odpowiednie długości wzdłuż ścian. Ściągnij ochronny papier na długości około 20 do 50 cm i przyklej taśmę kolejnymi odcinkami w kącie miedzy ścianą a podłogą. 7. Rozprowadź SCHÖNOX HA dookoła rur. 8. Załóż dopasowny WetStop MP manszet do rur i dobrze dociśnij. 9. Aplikuj uszczelniającą warstwę SCHÖNOX HA na złączu między manszetem a podłożem. Podłoga 10. Warstwa 1: Aplikuj na całej powierzchi SCHÖNOX HA (całkowita ilość najmniej 1,0 kg/m 2 w co najmniej dwóch warstwach). Czas schnięcia około 2 godzin w normalej sytuacji. 11. Warstwa 2: Kiedy pierwsza warstwa już wyschła, należy aplikować SCHÖ- NOX HA jeszcze raz na całej powierzchni. Po wyschnięciu (najwcześniej po 12 godzinach można zamontowć płytki. 2. Warstawa 2: Aplikuj diagonalnie, czas suszenia około 2 godzin. Kontroluj by użyta ilość nie była mniejsza niż 0,25 kg/m 2 w obu warstwach. 1. Warstwa 1: Aplikuj totalnie co najmniej 0,25 kg/m 2 SCHÖNOX SPR z pomocą Roller lub Anza Elon, co najmniej w dwóch warstwach tak że powstanie równa błona. Aplikuj pionowo, czas suszenia około 30 minut. 3. Aplikuj SCHÖNOX HA dookoła rury. 4. Załóż ciasno dopasowany WetStop MP manszet dla rur i silnie dociśnij.

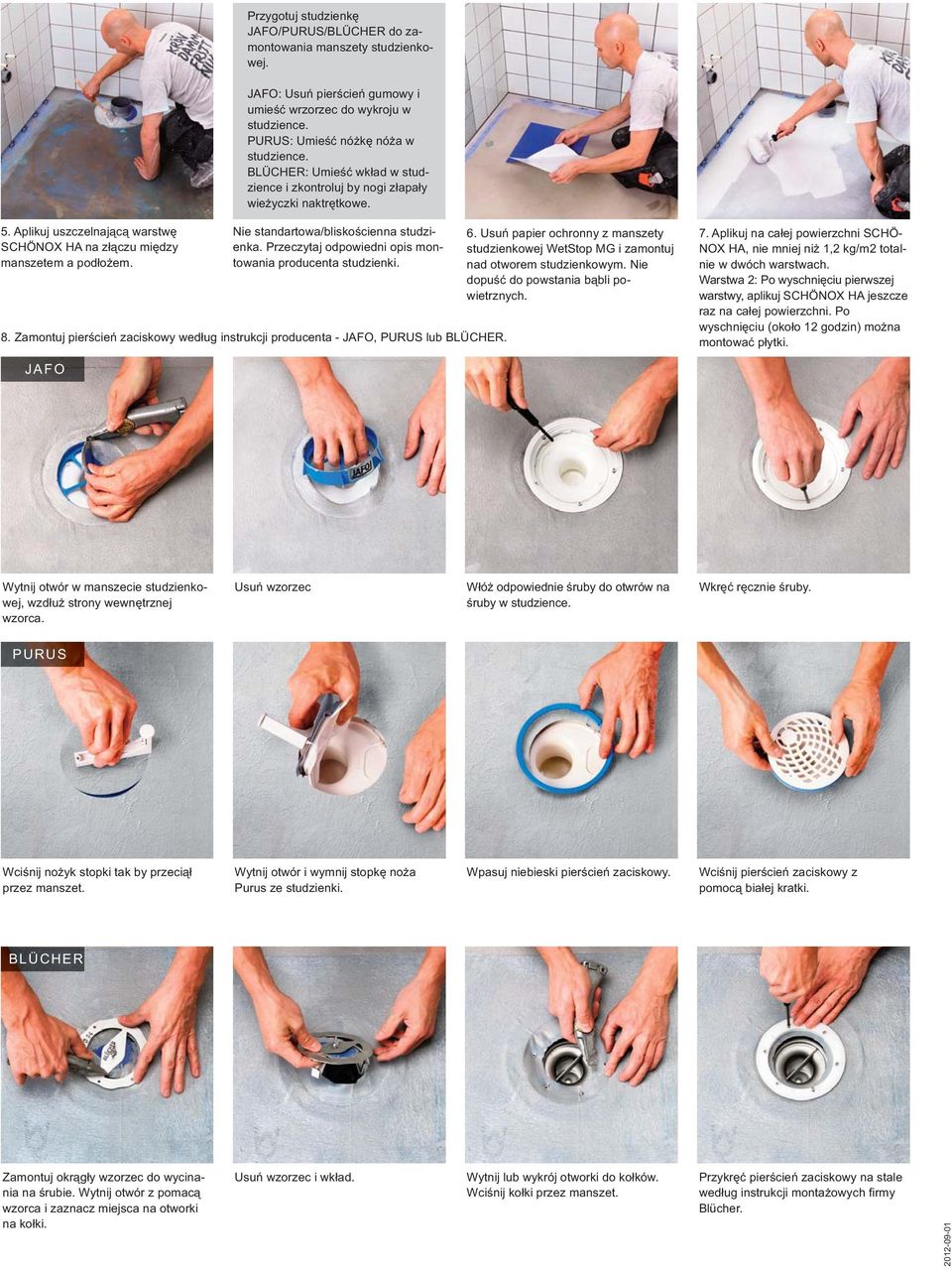

10 Przygotuj studzienkę JAFO/PURUS/BLÜCHER do zamontowania manszety studzienkowej. JAFO: Usuń pierścień gumowy i umieść wrzorzec do wykroju w studzience. PURUS: Umieść nóżkę nóża w studzience. BLÜCHER: Umieść wkład w studzience i zkontroluj by nogi złapały wieżyczki naktrętkowe. 5. Aplikuj uszczelnającą warstwę SCHÖNOX HA na złączu między manszetem a podłożem. Nie standartowa/bliskościenna studzienka. Przeczytaj odpowiedni opis montowania producenta studzienki. 8. Zamontuj pierścień zaciskowy według instrukcji producenta - JAFO, PURUS lub BLÜCHER. 6. Usuń papier ochronny z manszety studzienkowej WetStop MG i zamontuj nad otworem studzienkowym. Nie dopuść do powstania bąbli powietrznych. 7. Aplikuj na całej powierzchni SCHÖ- NOX HA, nie mniej niż 1,2 kg/m2 totalnie w dwóch warstwach. Warstwa 2: Po wyschnięciu pierwszej warstwy, aplikuj SCHÖNOX HA jeszcze raz na całej powierzchni. Po wyschnięciu (około 12 godzin) można montować płytki. JAFO Wytnij otwór w manszecie studzienkowej, wzdłuż strony wewnętrznej wzorca. Usuń wzorzec Włóż odpowiednie śruby do otwrów na śruby w studzience. Wkręć ręcznie śruby. PURUS Wciśnij nożyk stopki tak by przeciął przez manszet. Wytnij otwór i wymnij stopkę noża Purus ze studzienki. Wpasuj niebieski pierścień zaciskowy. Wciśnij pierścień zaciskowy z pomocą białej kratki. BLÜCHER Zamontuj okrągły wzorzec do wycinania na śrubie. Wytnij otwór z pomacą wzorca i zaznacz miejsca na otworki na kołki. Usuń wzorzec i wkład. Wytnij lub wykrój otworki do kołków. Wciśnij kołki przez manszet. Przykręć pierścień zaciskowy na stale według instrukcji montażowych firmy Blücher.

11 Wybierz odpowiedni klej SCHÖNOX w zależności od typu kafelek. Zmieszaj klej według opisu na opakowaniu. PORADY NA MONTOWANIE KAFELEK: Zaplanuj cięcie i montowanie płytek zanim zaczniesz pracę. Narysuj poziomą linię (z pomocą poziomicy) na ścianie dookoła całego pomieszczenia na wysokości na której chcesz zacząć pracę. Użyj odpowiednio zamocowanej deski jako pomocy do montowania tak by płytki były montowane w poziomie. Mierz zawsze wielkość płytek w stosunku do wysokości i długości odcinków ściany i podłogi. W ten sposób możesz wybrać gdzie umieścisz przycinki. Unikaj używania za małych przycinków. Używaj sznurek poziomujący lub krzyżyki między płytkami tak by otrzymać równy rezultat. 1. Rozprowadź i ząbkuj klej na powierzchni na której zdążysz zamontować płytki w ciągu 10 minut. Klej nie może stać się suchy na powierzchni, bo wtedy płytki się nie przykleją. 2. Wciśnij płytki w klej z lekkim obrotem. 3. Tył płytki powinnien być pokryty klejem. Co pewien czas przeprowadź kontrolę że tak jest. 4. Możesz fugować płytki dopiero po wyschnięciu kleju (po 1 dobie). Wybierz jedną z fug SCHÖNOX w zależności od szerokości fugi i typu płytki, zmieszaj według instrukcji. PORADY PRZY FUGOWANIU: Odcienie fugi mogą się różnić. Skontroluj aby mieć ten sam numer produkcyjny (9/11 cyfr). Jeżeli nie jest to możliwe, zmieszaj proszek z opakowań z różnymi numerami i rozpuść następnie w wodzie. Różne typy płytek mogą dać różne odcienie fugi. Ciemne ocienie fugi są czułe na zaplamienie przy myciu płytek. Poczekaj aż fuga będzie trochę wyschnięta zanim będziesz mył płytki pierwszy raz. Myj płytki na ukos by uniknąć wymywania fug. Próbki kolorów dostępne w sklepach są tylko indykacyjne. Przeprowadź próbę aplikacji by być całkowicie pewnym że kolor się zgadza. 1. Aplikuj fugę ukośnie na płytkach z pomocą packi do fugowania. Sprawdź by fugi były dobrze wypełnionie. Nie pozostawiaj resztek fugi na powierzchni płytek. Nie fuguj jednorazowo za dużych powierzchni. Pamiętaj że kąty muszą być wolne od fugi ponieważ należy je fugować z pomocą SCHÖNOX AS/ES lub SMP. 2. Zanim fuga zacznie wysychać (około minut), umyj płytki mokrą gąbką. Nie czekaj za długo, bo fuga przykleji się do płytek i nie będzie możliwe jej usunięcie. Powtórz mycie jeżeli to będzie konieczne i zakończ polerując suchą szmatką. Wymień wodę po każdym myciu. Nawilżaj fugę co pewien czas podczas pierwszej doby, na przykład z pomocą spryskiwacza do kwiatów. 3. Fuguj w kątach między podłogą /ścianą z pomocą silikonu SCHÖNOX AS/ES lub SMP. Używaj tejp po obu stronach fugi - otrzymasz w ten sposób równe kanty. 4. Wyrównaj materiał fugi z pomocą mokrego patyczka lub palcem. Zwilż w wodzie zmieszanej z małą ilością płynu do mycia naczyń. Fuga Płytki ceramiczne W betonie: Aplikuj SCHÖNOX AS/ES lub SMP w otworze zanim włożysz kołek oraz zanim dokręcisz śrubę. W konstrukcjach płytowych: Aplikuj SCHÖNOX AS/ES lub SMP zanim wkręcisz śrubę. Unikaj wiercenia i mocowań w zonie 1, używaj raczej klej montażowy, na przykład Casco SuperFi. Uszczelnianie progu z pomocą taśmy uszczelniającej. Taśma uszczelniająca Klej System uszczelniający

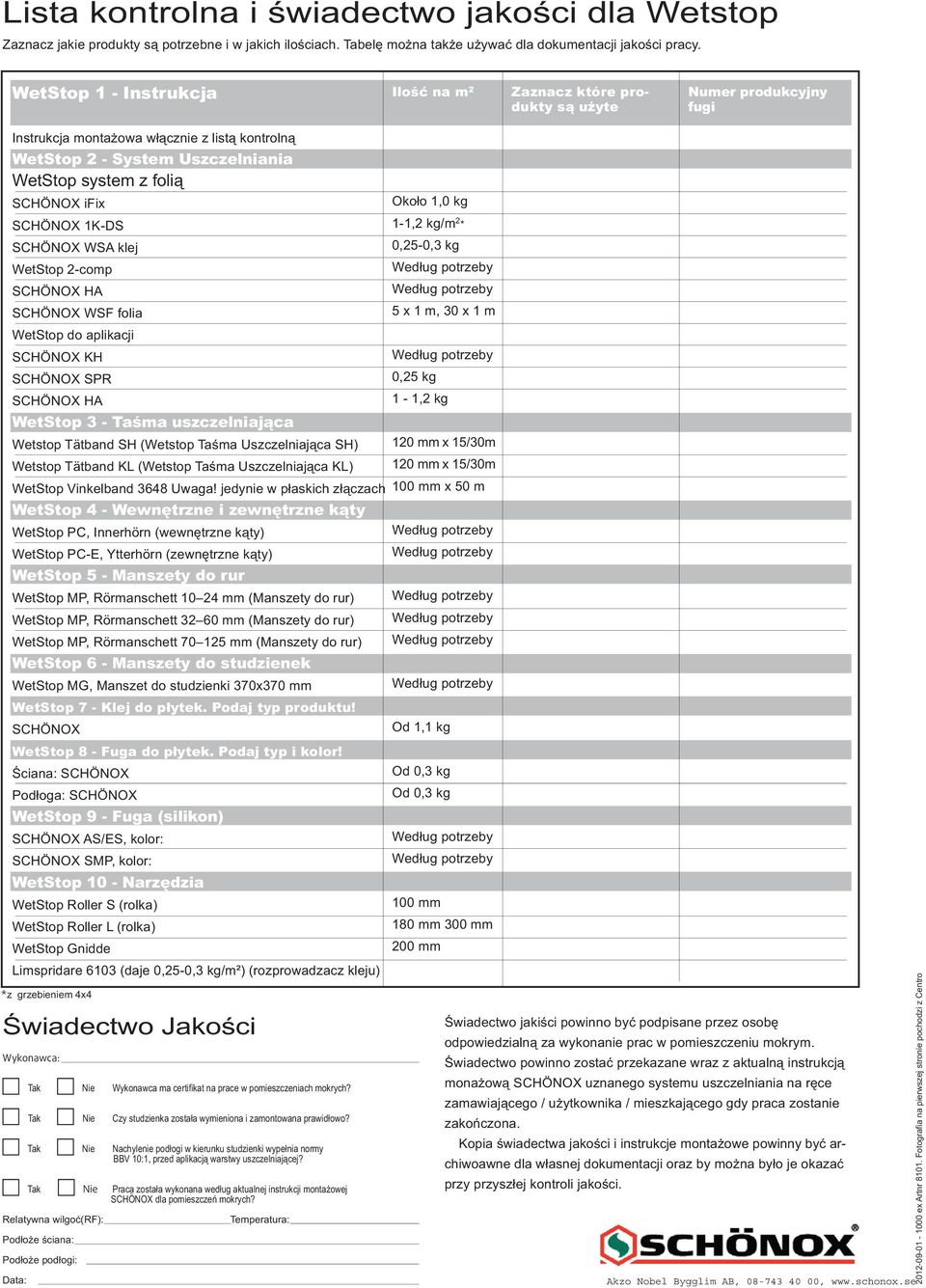

12 Lista kontrolna i świadectwo jakości dla Wetstop Zaznacz jakie produkty są potrzebne i w jakich ilościach. Tabelę można także używać dla dokumentacji jakości pracy. WetStop 1 - Instrukcja Ilość na m 2 Zaznacz które produkty są użyte Numer produkcyjny fugi Instrukcja montażowa włącznie z listą kontrolną WetStop 2 - System Uszczelniania WetStop system z folią SCHÖNOX ifi Około 1,0 kg SCHÖNOX 1K-DS 1-1,2 kg/m 2 * SCHÖNOX WSA klej 0,25-0,3 kg WetStop 2-comp SCHÖNOX HA SCHÖNOX WSF folia 5 1 m, 30 1 m WetStop do aplikacji SCHÖNOX KH SCHÖNOX SPR 0,25 kg SCHÖNOX HA 1-1,2 kg WetStop 3 - Taśma uszczelniająca Wetstop Tätband SH (Wetstop Taśma Uszczelniająca SH) 120 mm 15/30m Wetstop Tätband KL (Wetstop Taśma Uszczelniająca KL) 120 mm 15/30m WetStop Vinkelband 3648 Uwaga! jedynie w płaskich złączach 100 mm 50 m WetStop 4 - Wewnętrzne i zewnętrzne kąty WetStop PC, Innerhörn (wewnętrzne kąty) WetStop PC-E, Ytterhörn (zewnętrzne kąty) WetStop 5 - Manszety do rur WetStop MP, Rörmanschett mm (Manszety do rur) WetStop MP, Rörmanschett mm (Manszety do rur) WetStop MP, Rörmanschett mm (Manszety do rur) WetStop 6 - Manszety do studzienek WetStop MG, Manszet do studzienki mm WetStop 7 - Klej do płytek. Podaj typ produktu! SCHÖNOX Od 1,1 kg WetStop 8 - Fuga do płytek. Podaj typ i kolor! Ściana: SCHÖNOX Od 0,3 kg Podłoga: SCHÖNOX Od 0,3 kg WetStop 9 - Fuga (silikon) SCHÖNOX AS/ES, kolor: SCHÖNOX SMP, kolor: WetStop 10 - Narzędzia WetStop Roller S (rolka) 100 mm WetStop Roller L (rolka) 180 mm 300 mm WetStop Gnidde 200 mm Limspridare 6103 (daje 0,25-0,3 kg/m²) (rozprowadzacz kleju) *z grzebieniem 44 Świadectwo Jakości Wykonawca: c Tak c Nie Wykonawca ma certifikat na prace w pomieszczeniach mokrych? c Tak c Nie Czy studzienka została wymieniona i zamontowana prawidłowo? c Tak c Nie Nachylenie podłogi w kierunku studzienki wypełnia normy BBV 10:1, przed aplikacją warstwy uszczelniającej? c Tak c Nie Praca została wykonana według aktualnej instrukcji montażowej SCHÖNOX dla pomieszczeń mokrych? Relatywna wilgoć(rf): Podłoże ściana: Podłoże podłogi: Data: Temperatura: Centro z Świadectwo jakiści powinno być podpisane przez osobę odpowiedzialną za wykonanie prac w pomieszczeniu mokrym. pochodzi Świadectwo powinno zostać przekazane wraz z aktualną instrukcją stronie monażową SCHÖNOX uznanego systemu uszczelniania na ręce zamawiającego / użytkownika / mieszkającego gdy praca zostanie pierwszej na zakończona. Kopia świadectwa jakości i instrukcje montażowe powinny być archiwoawne dla własnej dokumentacji oraz by można było je okazać Fotografia przy przyszłej kontroli jakości. Artnr e Akzo Nobel Bygglim AB, ,
