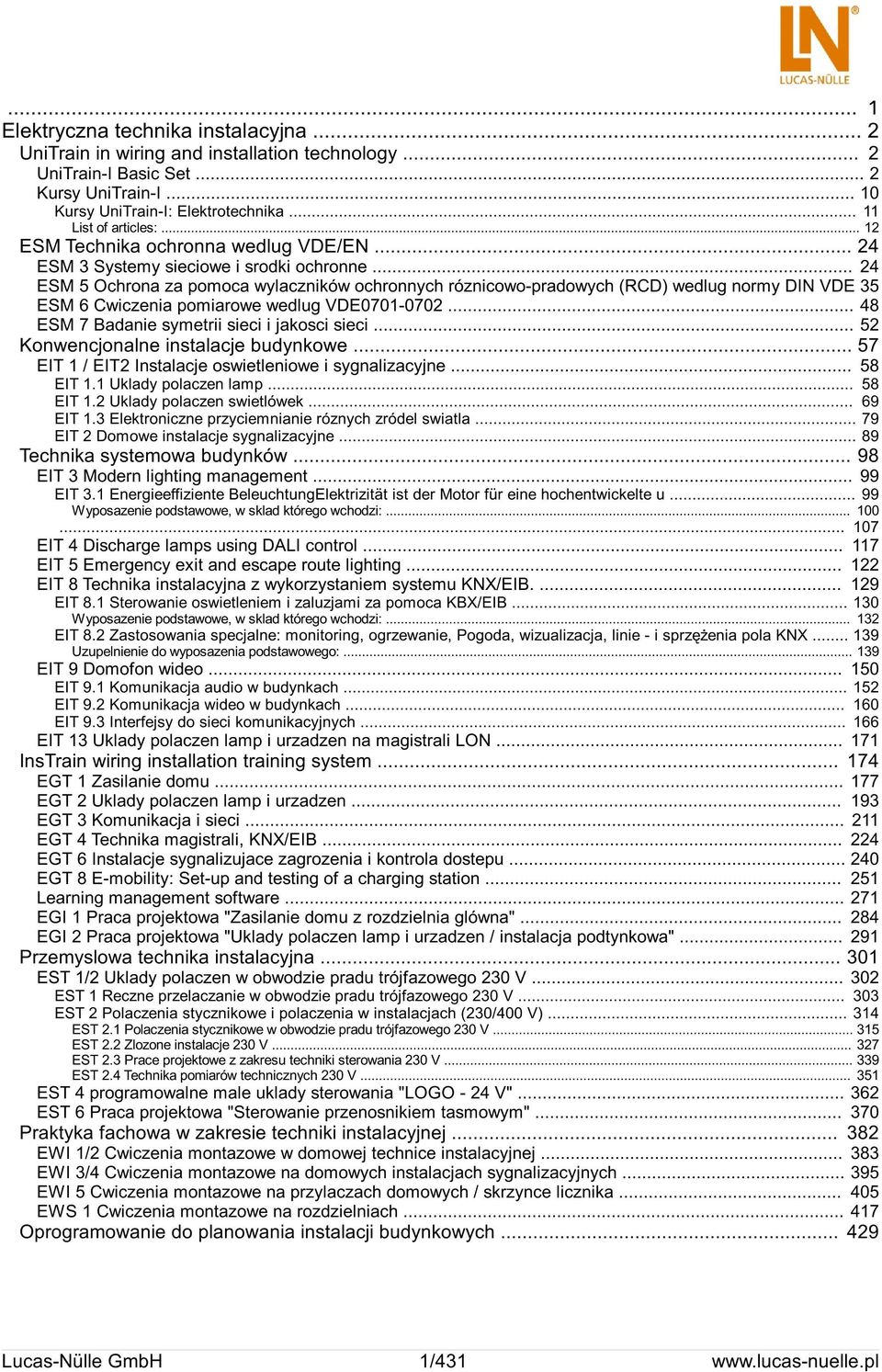

1 ... 1 Elektryczna technika instalacyjna... 2 UniTrain in wiring and installation technology... 2 UniTrain-I Basic Set... 2 Kursy UniTrain-I Kursy UniTrain-I: Elektrotechnika List of articles: ESM Technika ochronna wedlug VDE/EN ESM 3 Systemy sieciowe i srodki ochronne ESM 5 Ochrona za pomoca wylaczników ochronnych róznicowo-pradowych (RCD) wedlug normy DIN VDE 35 ESM 6 Cwiczenia pomiarowe wedlug VDE ESM 7 Badanie symetrii sieci i jakosci sieci Konwencjonalne instalacje budynkowe EIT 1 / EIT2 Instalacje oswietleniowe i sygnalizacyjne EIT 1.1 Uklady polaczen lamp EIT 1.2 Uklady polaczen swietlówek EIT 1.3 Elektroniczne przyciemnianie róznych zródel swiatla EIT 2 Domowe instalacje sygnalizacyjne Technika systemowa budynków EIT 3 Modern lighting management EIT 3.1 Energieeffiziente BeleuchtungElektrizität ist der Motor für eine hochentwickelte u Wyposazenie podstawowe, w sklad którego wchodzi: EIT 4 Discharge lamps using DALI control EIT 5 Emergency exit and escape route lighting EIT 8 Technika instalacyjna z wykorzystaniem systemu KNX/EIB EIT 8.1 Sterowanie oswietleniem i zaluzjami za pomoca KBX/EIB Wyposazenie podstawowe, w sklad którego wchodzi: EIT 8.2 Zastosowania specjalne: monitoring, ogrzewanie, Pogoda, wizualizacja, linie - i sprzężenia pola KNX Uzupelnienie do wyposazenia podstawowego: EIT 9 Domofon wideo EIT 9.1 Komunikacja audio w budynkach EIT 9.2 Komunikacja wideo w budynkach EIT 9.3 Interfejsy do sieci komunikacyjnych EIT 13 Uklady polaczen lamp i urzadzen na magistrali LON InsTrain wiring installation training system EGT 1 Zasilanie domu EGT 2 Uklady polaczen lamp i urzadzen EGT 3 Komunikacja i sieci EGT 4 Technika magistrali, KNX/EIB EGT 6 Instalacje sygnalizujace zagrozenia i kontrola dostepu EGT 8 E-mobility: Set-up and testing of a charging station Learning management software EGI 1 Praca projektowa "Zasilanie domu z rozdzielnia glówna" EGI 2 Praca projektowa "Uklady polaczen lamp i urzadzen / instalacja podtynkowa" Przemyslowa technika instalacyjna EST 1/2 Uklady polaczen w obwodzie pradu trójfazowego 230 V EST 1 Reczne przelaczanie w obwodzie pradu trójfazowego 230 V EST 2 Polaczenia stycznikowe i polaczenia w instalacjach (230/400 V) EST 2.1 Polaczenia stycznikowe w obwodzie pradu trójfazowego 230 V EST 2.2 Zlozone instalacje 230 V EST 2.3 Prace projektowe z zakresu techniki sterowania 230 V EST 2.4 Technika pomiarów technicznych 230 V EST 4 programowalne male uklady sterowania "LOGO - 24 V" EST 6 Praca projektowa "Sterowanie przenosnikiem tasmowym" Praktyka fachowa w zakresie techniki instalacyjnej EWI 1/2 Cwiczenia montazowe w domowej technice instalacyjnej EWI 3/4 Cwiczenia montazowe na domowych instalacjach sygnalizacyjnych EWI 5 Cwiczenia montazowe na przylaczach domowych / skrzynce licznika EWS 1 Cwiczenia montazowe na rozdzielniach Oprogramowanie do planowania instalacji budynkowych Lucas-Nülle GmbH 1/431

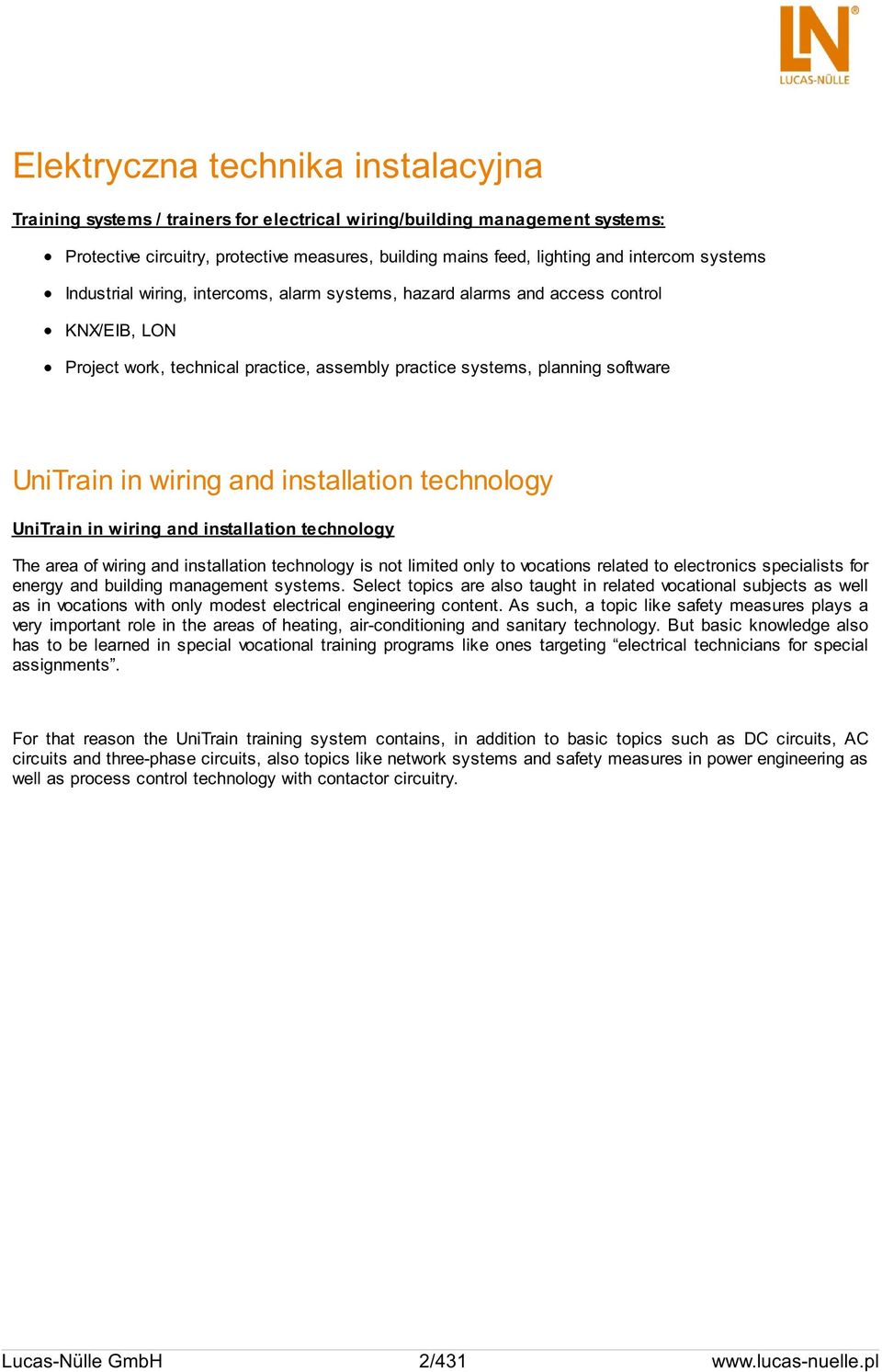

2 Elektryczna technika instalacyjna Training systems / trainers for electrical wiring/building management systems: Protective circuitry, protective measures, building mains feed, lighting and intercom systems Industrial wiring, intercoms, alarm systems, hazard alarms and access control KNX/EIB, LON Project work, technical practice, assembly practice systems, planning software UniTrain in wiring and installation technology UniTrain in wiring and installation technology The area of wiring and installation technology is not limited only to vocations related to electronics specialists for energy and building management systems. Select topics are also taught in related vocational subjects as well as in vocations with only modest electrical engineering content. As such, a topic like safety measures plays a very important role in the areas of heating, air-conditioning and sanitary technology. But basic knowledge also has to be learned in special vocational training programs like ones targeting electrical technicians for special assignments. For that reason the UniTrain training system contains, in addition to basic topics such as DC circuits, AC circuits and three-phase circuits, also topics like network systems and safety measures in power engineering as well as process control technology with contactor circuitry. Lucas-Nülle GmbH 2/431

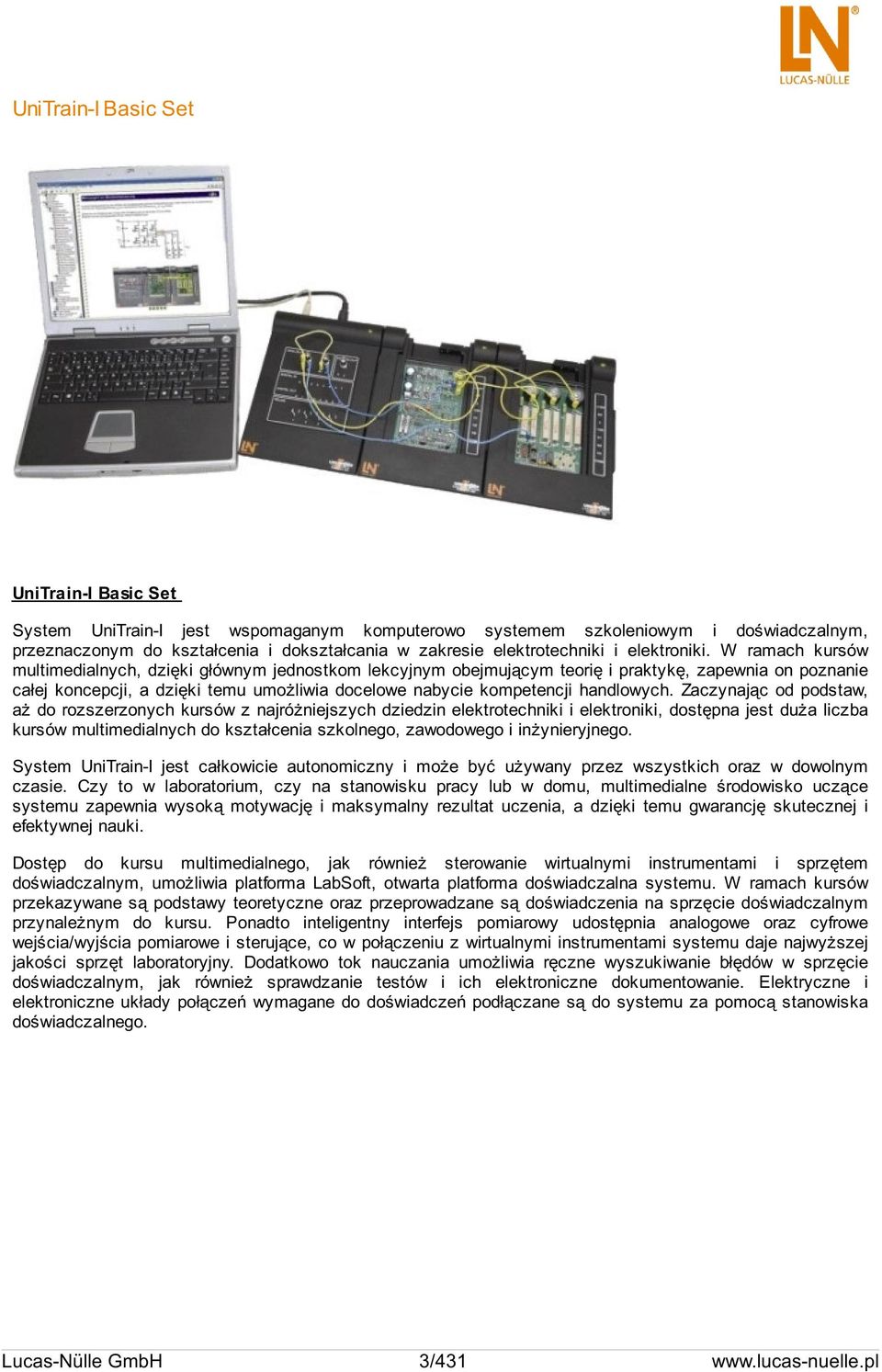

3 UniTrain-I Basic Set UniTrain-I Basic Set System UniTrain-I jest wspomaganym komputerowo systemem szkoleniowym i doświadczalnym, przeznaczonym do kształcenia i dokształcania w zakresie elektrotechniki i elektroniki. W ramach kursów multimedialnych, dzięki głównym jednostkom lekcyjnym obejmującym teorię i praktykę, zapewnia on poznanie całej koncepcji, a dzięki temu umożliwia docelowe nabycie kompetencji handlowych. Zaczynając od podstaw, aż do rozszerzonych kursów z najróżniejszych dziedzin elektrotechniki i elektroniki, dostępna jest duża liczba kursów multimedialnych do kształcenia szkolnego, zawodowego i inżynieryjnego. System UniTrain-I jest całkowicie autonomiczny i może być używany przez wszystkich oraz w dowolnym czasie. Czy to w laboratorium, czy na stanowisku pracy lub w domu, multimedialne środowisko uczące systemu zapewnia wysoką motywację i maksymalny rezultat uczenia, a dzięki temu gwarancję skutecznej i efektywnej nauki. Dostęp do kursu multimedialnego, jak również sterowanie wirtualnymi instrumentami i sprzętem doświadczalnym, umożliwia platforma LabSoft, otwarta platforma doświadczalna systemu. W ramach kursów przekazywane są podstawy teoretyczne oraz przeprowadzane są doświadczenia na sprzęcie doświadczalnym przynależnym do kursu. Ponadto inteligentny interfejs pomiarowy udostępnia analogowe oraz cyfrowe wejścia/wyjścia pomiarowe i sterujące, co w połączeniu z wirtualnymi instrumentami systemu daje najwyższej jakości sprzęt laboratoryjny. Dodatkowo tok nauczania umożliwia ręczne wyszukiwanie błędów w sprzęcie doświadczalnym, jak również sprawdzanie testów i ich elektroniczne dokumentowanie. Elektryczne i elektroniczne układy połączeń wymagane do doświadczeń podłączane są do systemu za pomocą stanowiska doświadczalnego. Lucas-Nülle GmbH 3/431

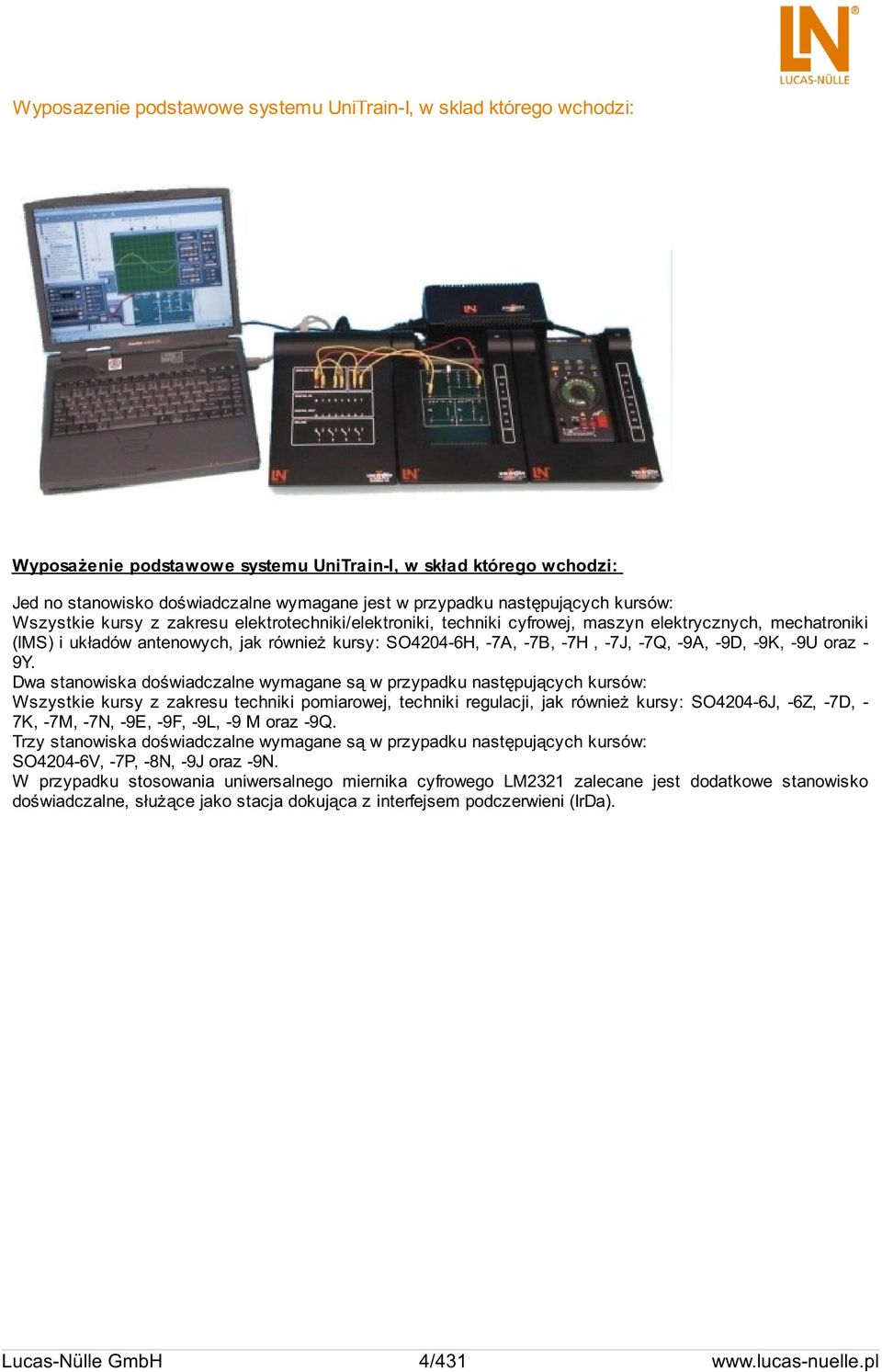

4 Wyposazenie podstawowe systemu UniTrain-I, w sklad którego wchodzi: Wyposażenie podstawowe systemu UniTrain-I, w skład którego wchodzi: Jed no stanowisko doświadczalne wymagane jest w przypadku następujących kursów: Wszystkie kursy z zakresu elektrotechniki/elektroniki, techniki cyfrowej, maszyn elektrycznych, mechatroniki (IMS) i układów antenowych, jak również kursy: SO4204-6H, -7A, -7B, -7H, -7J, -7Q, -9A, -9D, -9K, -9U oraz - 9Y. Dwa stanowiska doświadczalne wymagane są w przypadku następujących kursów: Wszystkie kursy z zakresu techniki pomiarowej, techniki regulacji, jak również kursy: SO4204-6J, -6Z, -7D, - 7K, -7M, -7N, -9E, -9F, -9L, -9 M oraz -9Q. Trzy stanowiska doświadczalne wymagane są w przypadku następujących kursów: SO4204-6V, -7P, -8N, -9J oraz -9N. W przypadku stosowania uniwersalnego miernika cyfrowego LM2321 zalecane jest dodatkowe stanowisko doświadczalne, służące jako stacja dokująca z interfejsem podczerwieni (IrDa). Lucas-Nülle GmbH 4/431

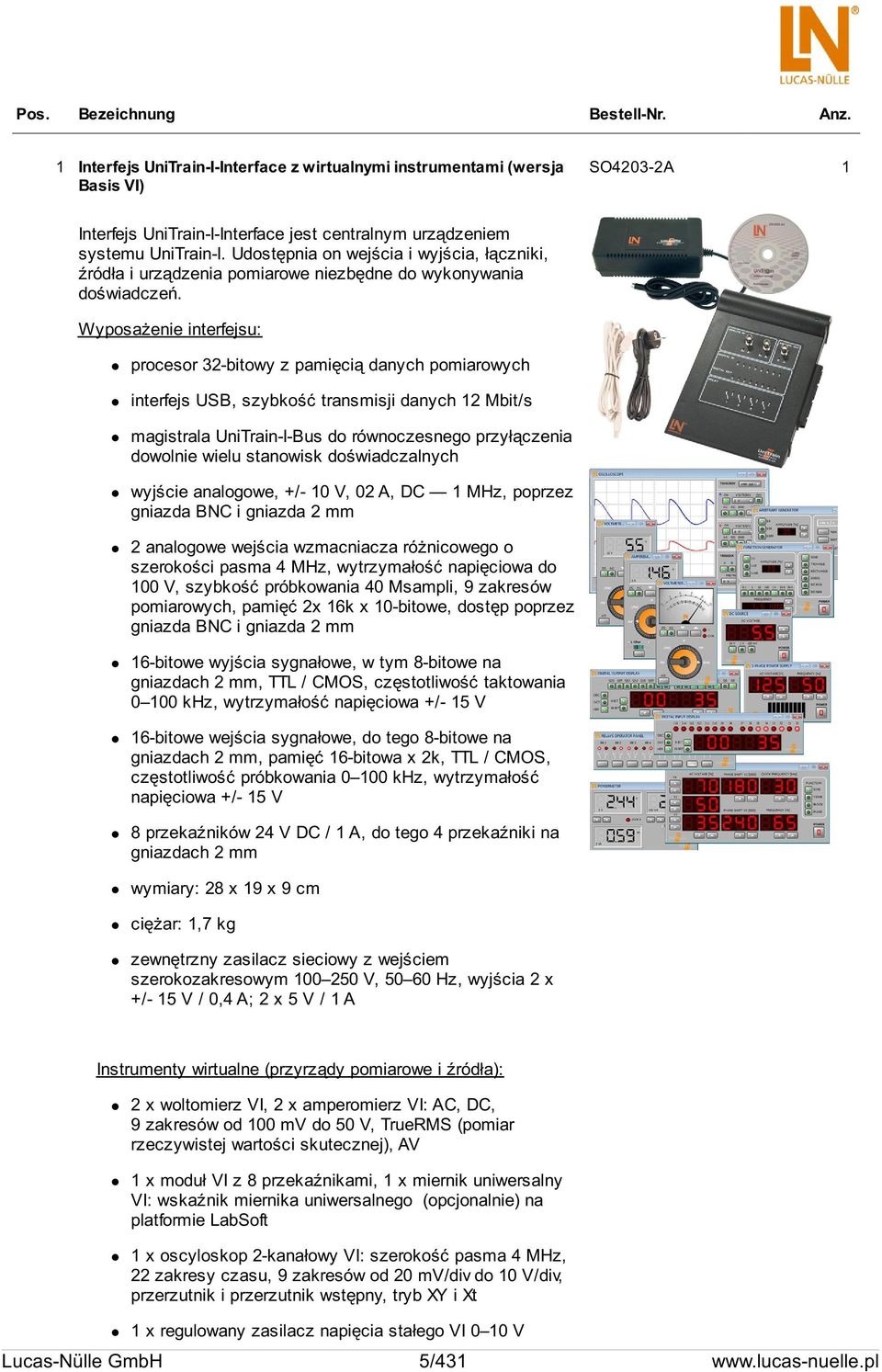

5 Pos. Bezeichnung Bestell-Nr. Anz. 1 Interfejs UniTrain-I-Interface z wirtualnymi instrumentami (wersja Basis VI) SO4203-2A 1 Interfejs UniTrain-I-Interface jest centralnym urządzeniem systemu UniTrain-I. Udostępnia on wejścia i wyjścia, łączniki, źródła i urządzenia pomiarowe niezbędne do wykonywania doświadczeń. Wyposażenie interfejsu: procesor 32-bitowy z pamięcią danych pomiarowych interfejs USB, szybkość transmisji danych 12 Mbit/s magistrala UniTrain-I-Bus do równoczesnego przyłączenia dowolnie wielu stanowisk doświadczalnych wyjście analogowe, +/- 10 V, 02 A, DC 1 MHz, poprzez gniazda BNC i gniazda 2 mm 2 analogowe wejścia wzmacniacza różnicowego o szerokości pasma 4 MHz, wytrzymałość napięciowa do 100 V, szybkość próbkowania 40 Msampli, 9 zakresów pomiarowych, pamięć 2x 16k x 10-bitowe, dostęp poprzez gniazda BNC i gniazda 2 mm 16-bitowe wyjścia sygnałowe, w tym 8-bitowe na gniazdach 2 mm, TTL / CMOS, częstotliwość taktowania khz, wytrzymałość napięciowa +/- 15 V 16-bitowe wejścia sygnałowe, do tego 8-bitowe na gniazdach 2 mm, pamięć 16-bitowa x 2k, TTL / CMOS, częstotliwość próbkowania khz, wytrzymałość napięciowa +/- 15 V 8 przekaźników 24 V DC / 1 A, do tego 4 przekaźniki na gniazdach 2 mm wymiary: 28 x 19 x 9 cm ciężar: 1,7 kg zewnętrzny zasilacz sieciowy z wejściem szerokozakresowym V, Hz, wyjścia 2 x +/- 15 V / 0,4 A; 2 x 5 V / 1 A Instrumenty wirtualne (przyrządy pomiarowe i źródła): 2 x woltomierz VI, 2 x amperomierz VI: AC, DC, 9 zakresów od 100 mv do 50 V, TrueRMS (pomiar rzeczywistej wartości skutecznej), AV 1 x moduł VI z 8 przekaźnikami, 1 x miernik uniwersalny VI: wskaźnik miernika uniwersalnego (opcjonalnie) na platformie LabSoft 1 x oscyloskop 2-kanałowy VI: szerokość pasma 4 MHz, 22 zakresy czasu, 9 zakresów od 20 mv/div do 10 V/div, przerzutnik i przerzutnik wstępny, tryb XY i Xt 1 x regulowany zasilacz napięcia stałego VI 0 10 V Lucas-Nülle GmbH 5/431

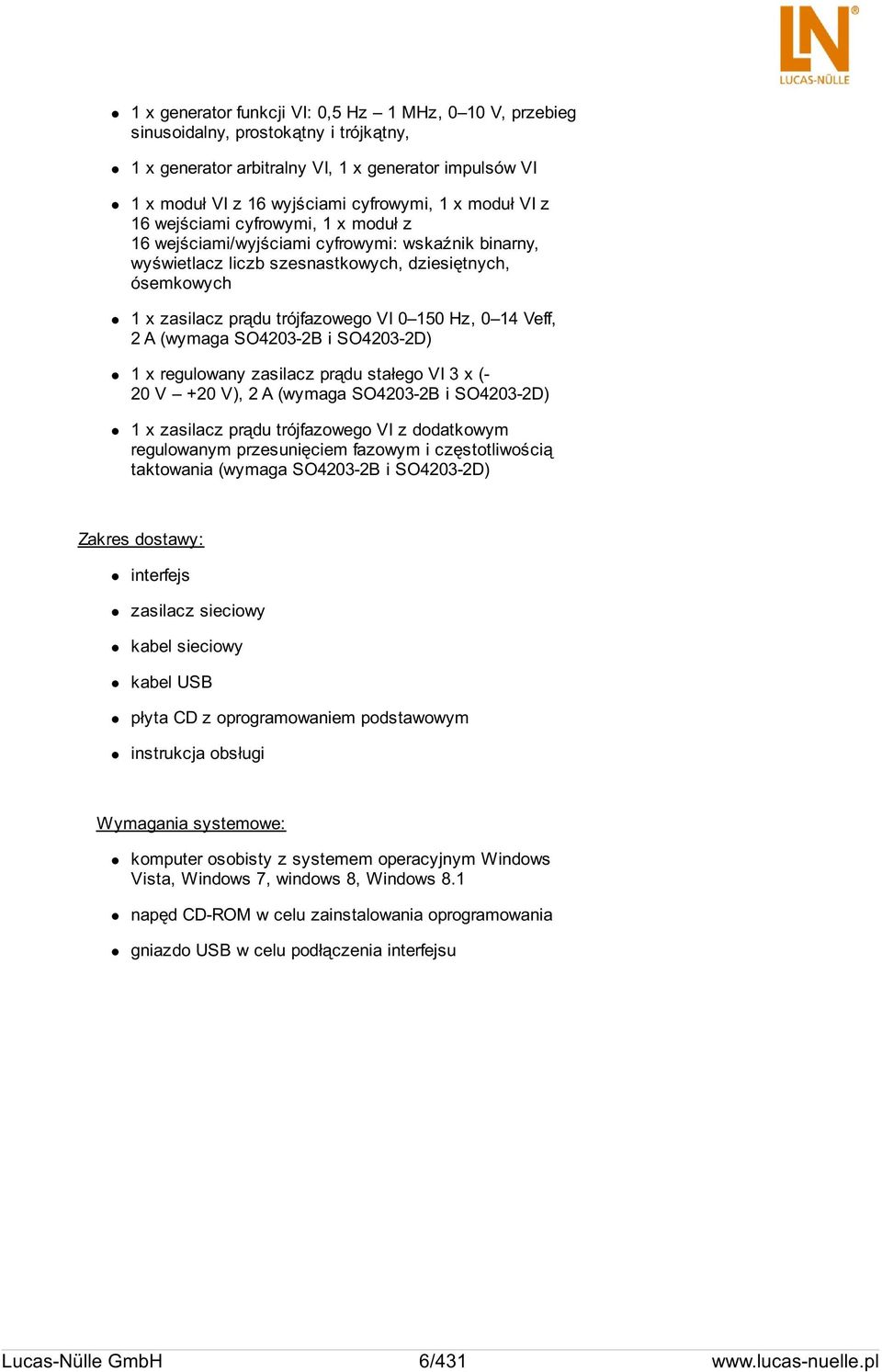

6 1 x generator funkcji VI: 0,5 Hz 1 MHz, 0 10 V, przebieg sinusoidalny, prostokątny i trójkątny, 1 x generator arbitralny VI, 1 x generator impulsów VI 1 x moduł VI z 16 wyjściami cyfrowymi, 1 x moduł VI z 16 wejściami cyfrowymi, 1 x moduł z 16 wejściami/wyjściami cyfrowymi: wskaźnik binarny, wyświetlacz liczb szesnastkowych, dziesiętnych, ósemkowych 1 x zasilacz prądu trójfazowego VI Hz, 0 14 Veff, 2 A (wymaga SO4203-2B i SO4203-2D) 1 x regulowany zasilacz prądu stałego VI 3 x (- 20 V +20 V), 2 A (wymaga SO4203-2B i SO4203-2D) 1 x zasilacz prądu trójfazowego VI z dodatkowym regulowanym przesunięciem fazowym i częstotliwością taktowania (wymaga SO4203-2B i SO4203-2D) Zakres dostawy: interfejs zasilacz sieciowy kabel sieciowy kabel USB płyta CD z oprogramowaniem podstawowym instrukcja obsługi Wymagania systemowe: komputer osobisty z systemem operacyjnym Windows Vista, Windows 7, windows 8, Windows 8.1 napęd CD-ROM w celu zainstalowania oprogramowania gniazdo USB w celu podłączenia interfejsu Lucas-Nülle GmbH 6/431

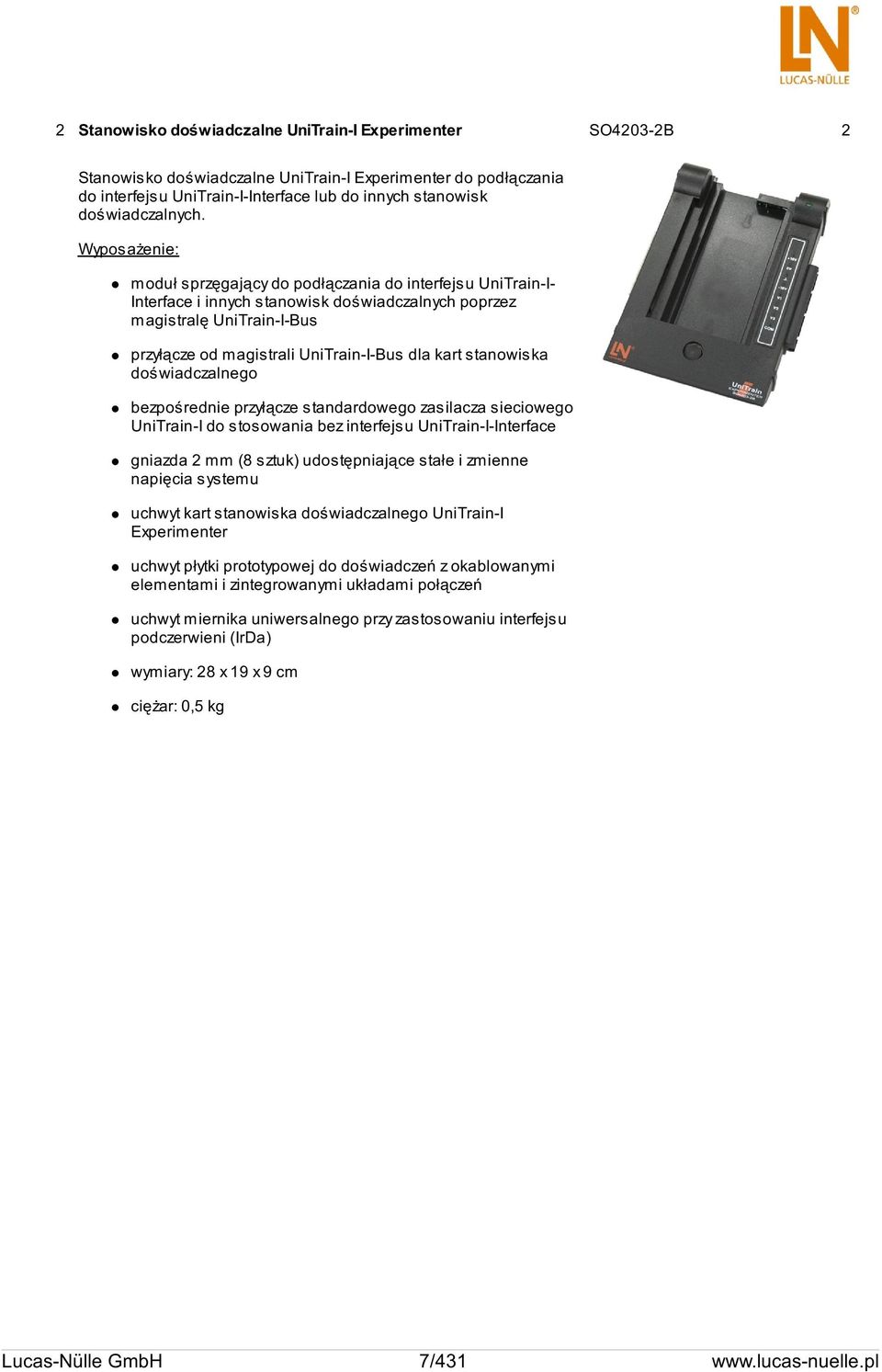

7 2 Stanowisko doświadczalne UniTrain-I Experimenter SO4203-2B 2 Stanowisko doświadczalne UniTrain-I Experimenter do podłączania do interfejsu UniTrain-I-Interface lub do innych stanowisk doświadczalnych. Wyposażenie: moduł sprzęgający do podłączania do interfejsu UniTrain-I- Interface i innych stanowisk doświadczalnych poprzez magistralę UniTrain-I-Bus przyłącze od magistrali UniTrain-I-Bus dla kart stanowiska doświadczalnego bezpośrednie przyłącze standardowego zasilacza sieciowego UniTrain-I do stosowania bez interfejsu UniTrain-I-Interface gniazda 2 mm (8 sztuk) udostępniające stałe i zmienne napięcia systemu uchwyt kart stanowiska doświadczalnego UniTrain-I Experimenter uchwyt płytki prototypowej do doświadczeń z okablowanymi elementami i zintegrowanymi układami połączeń uchwyt miernika uniwersalnego przy zastosowaniu interfejsu podczerwieni (IrDa) wymiary: 28 x 19 x 9 cm ciężar: 0,5 kg Lucas-Nülle GmbH 7/431

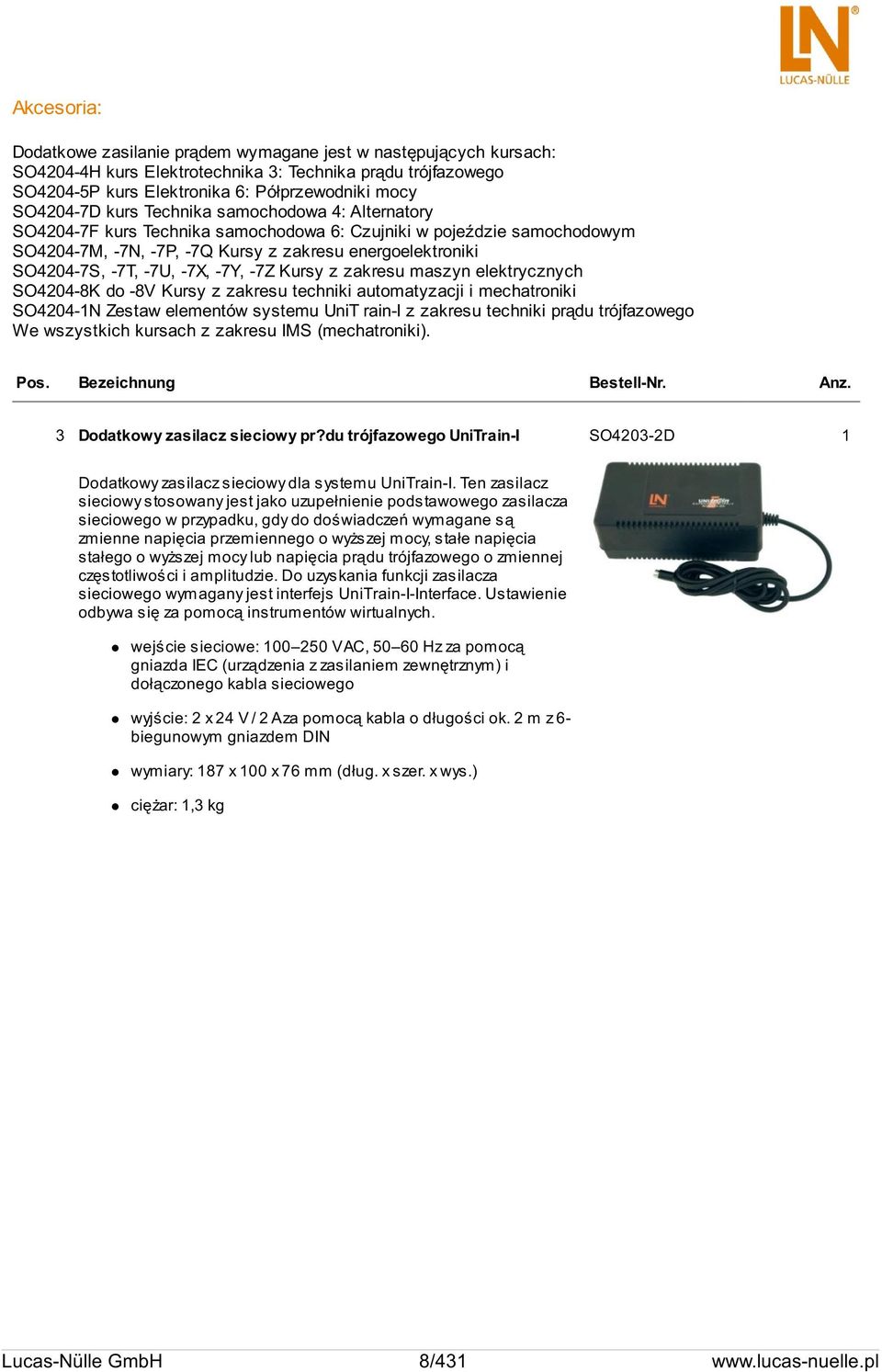

8 Akcesoria: Dodatkowe zasilanie prądem wymagane jest w następujących kursach: SO4204-4H kurs Elektrotechnika 3: Technika prądu trójfazowego SO4204-5P kurs Elektronika 6: Półprzewodniki mocy SO4204-7D kurs Technika samochodowa 4: Alternatory SO4204-7F kurs Technika samochodowa 6: Czujniki w pojeździe samochodowym SO4204-7M, -7N, -7P, -7Q Kursy z zakresu energoelektroniki SO4204-7S, -7T, -7U, -7X, -7Y, -7Z Kursy z zakresu maszyn elektrycznych SO4204-8K do -8V Kursy z zakresu techniki automatyzacji i mechatroniki SO4204-1N Zestaw elementów systemu UniT rain-i z zakresu techniki prądu trójfazowego We wszystkich kursach z zakresu IMS (mechatroniki). Pos. Bezeichnung Bestell-Nr. Anz. 3 Dodatkowy zasilacz sieciowy pr?du trójfazowego UniTrain-I SO4203-2D 1 Dodatkowy zasilacz sieciowy dla systemu UniTrain-I. Ten zasilacz sieciowy stosowany jest jako uzupełnienie podstawowego zasilacza sieciowego w przypadku, gdy do doświadczeń wymagane są zmienne napięcia przemiennego o wyższej mocy, stałe napięcia stałego o wyższej mocy lub napięcia prądu trójfazowego o zmiennej częstotliwości i amplitudzie. Do uzyskania funkcji zasilacza sieciowego wymagany jest interfejs UniTrain-I-Interface. Ustawienie odbywa się za pomocą instrumentów wirtualnych. wejście sieciowe: V AC, Hz za pomocą gniazda IEC (urządzenia z zasilaniem zewnętrznym) i dołączonego kabla sieciowego wyjście: 2 x 24 V / 2 A za pomocą kabla o długości ok. 2 m z 6- biegunowym gniazdem DIN wymiary: 187 x 100 x 76 mm (dług. x szer. x wys.) ciężar: 1,3 kg Lucas-Nülle GmbH 8/431

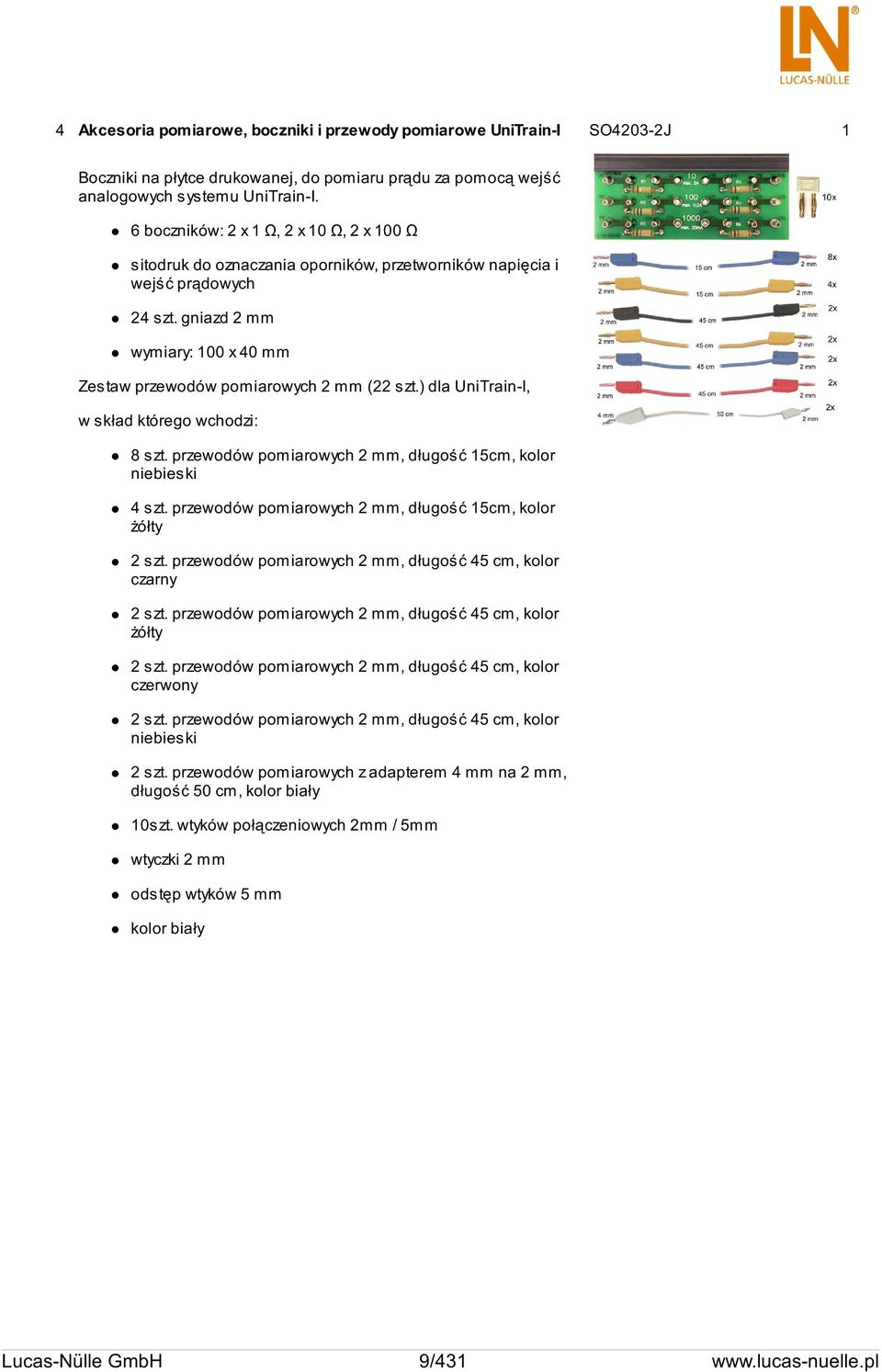

9 4 Akcesoria pomiarowe, boczniki i przewody pomiarowe UniTrain-I SO4203-2J 1 Boczniki na płytce drukowanej, do pomiaru prądu za pomocą wejść analogowych systemu UniTrain-I. 6 boczników: 2 x 1 Ω, 2 x 10 Ω, 2 x 100 Ω sitodruk do oznaczania oporników, przetworników napięcia i wejść prądowych 24 szt. gniazd 2 mm wymiary: 100 x 40 mm Zestaw przewodów pomiarowych 2 mm (22 szt.) dla UniTrain-I, w skład którego wchodzi: 8 szt. przewodów pomiarowych 2 mm, długość 15cm, kolor niebieski 4 szt. przewodów pomiarowych 2 mm, długość 15cm, kolor żółty 2 szt. przewodów pomiarowych 2 mm, długość 45 cm, kolor czarny 2 szt. przewodów pomiarowych 2 mm, długość 45 cm, kolor żółty 2 szt. przewodów pomiarowych 2 mm, długość 45 cm, kolor czerwony 2 szt. przewodów pomiarowych 2 mm, długość 45 cm, kolor niebieski 2 szt. przewodów pomiarowych z adapterem 4 mm na 2 mm, długość 50 cm, kolor biały 10szt. wtyków połączeniowych 2mm / 5mm wtyczki 2 mm odstęp wtyków 5 mm kolor biały Lucas-Nülle GmbH 9/431

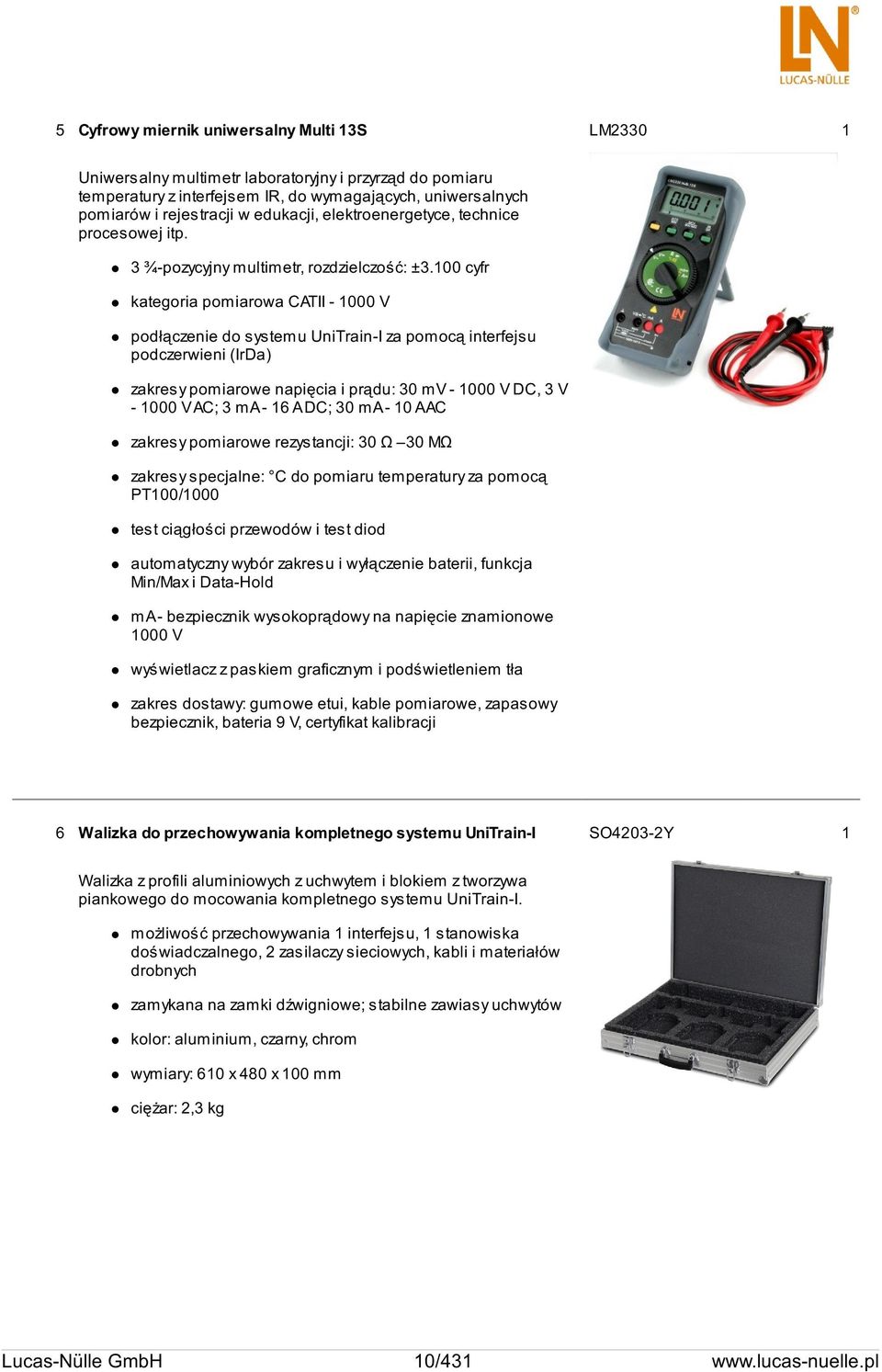

10 5 Cyfrowy miernik uniwersalny Multi 13S LM Uniwersalny multimetr laboratoryjny i przyrząd do pomiaru temperatury z interfejsem IR, do wymagających, uniwersalnych pomiarów i rejestracji w edukacji, elektroenergetyce, technice procesowej itp. 3 ¾-pozycyjny multimetr, rozdzielczość: ±3.100 cyfr kategoria pomiarowa CATII V podłączenie do systemu UniTrain-I za pomocą interfejsu podczerwieni (IrDa) zakresy pomiarowe napięcia i prądu: 30 mv V DC, 3 V V AC; 3 ma - 16 A DC; 30 ma - 10 A AC zakresy pomiarowe rezystancji: 30 Ω 30 MΩ zakresy specjalne: C do pomiaru temperatury za pomocą PT100/1000 test ciągłości przewodów i test diod automatyczny wybór zakresu i wyłączenie baterii, funkcja Min/Max i Data-Hold ma - bezpiecznik wysokoprądowy na napięcie znamionowe 1000 V wyświetlacz z paskiem graficznym i podświetleniem tła zakres dostawy: gumowe etui, kable pomiarowe, zapasowy bezpiecznik, bateria 9 V, certyfikat kalibracji 6 Walizka do przechowywania kompletnego systemu UniTrain-I SO4203-2Y 1 Walizka z profili aluminiowych z uchwytem i blokiem z tworzywa piankowego do mocowania kompletnego systemu UniTrain-I. możliwość przechowywania 1 interfejsu, 1 stanowiska doświadczalnego, 2 zasilaczy sieciowych, kabli i materiałów drobnych zamykana na zamki dźwigniowe; stabilne zawiasy uchwytów kolor: aluminium, czarny, chrom wymiary: 610 x 480 x 100 mm ciężar: 2,3 kg Lucas-Nülle GmbH 10/431

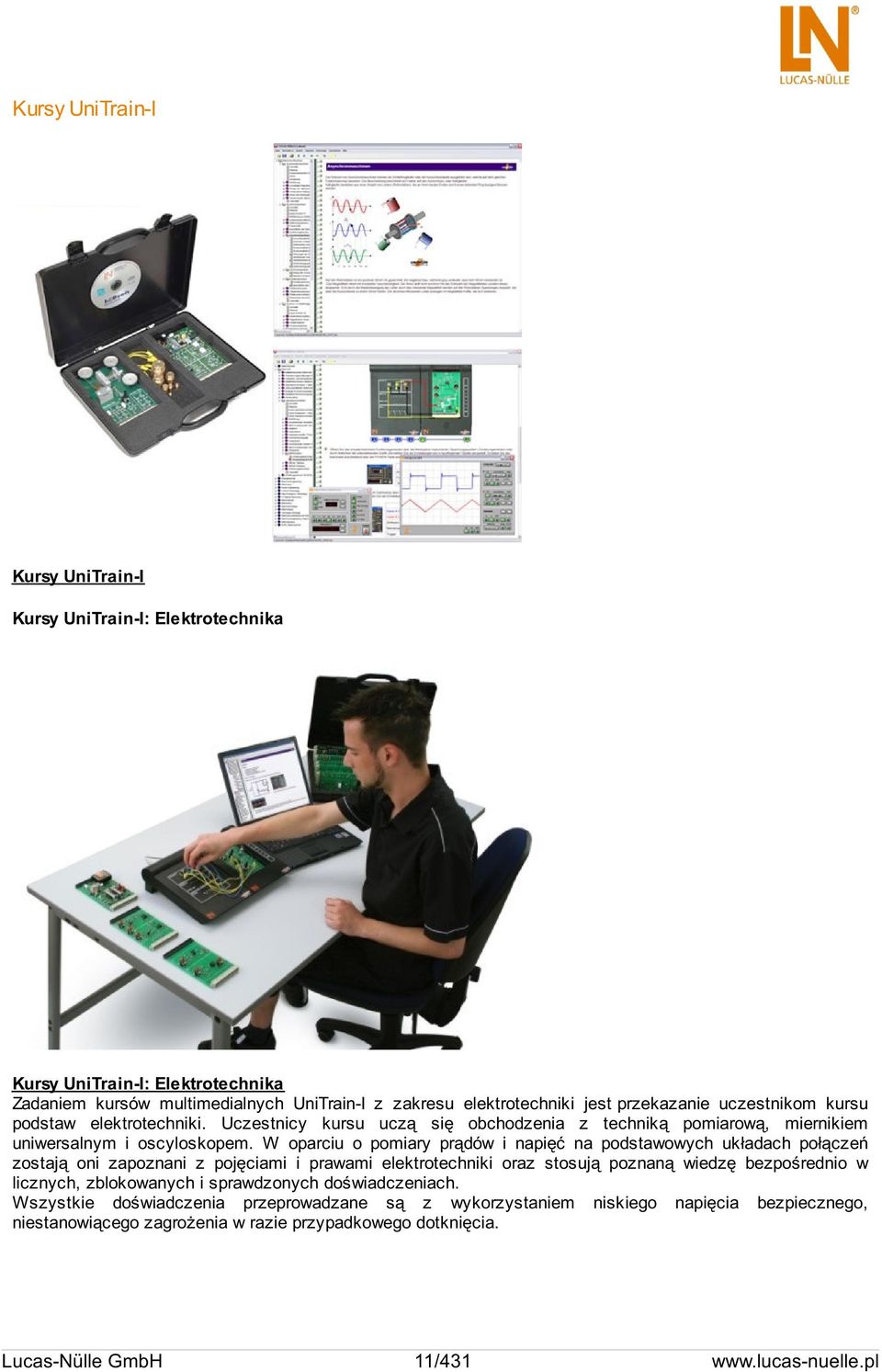

11 Kursy UniTrain-I Kursy UniTrain-I Kursy UniTrain-I: Elektrotechnika Kursy UniTrain-I: Elektrotechnika Zadaniem kursów multimedialnych UniTrain-I z zakresu elektrotechniki jest przekazanie uczestnikom kursu podstaw elektrotechniki. Uczestnicy kursu uczą się obchodzenia z techniką pomiarową, miernikiem uniwersalnym i oscyloskopem. W oparciu o pomiary prądów i napięć na podstawowych układach połączeń zostają oni zapoznani z pojęciami i prawami elektrotechniki oraz stosują poznaną wiedzę bezpośrednio w licznych, zblokowanych i sprawdzonych doświadczeniach. Wszystkie doświadczenia przeprowadzane są z wykorzystaniem niskiego napięcia bezpiecznego, niestanowiącego zagrożenia w razie przypadkowego dotknięcia. Lucas-Nülle GmbH 11/431

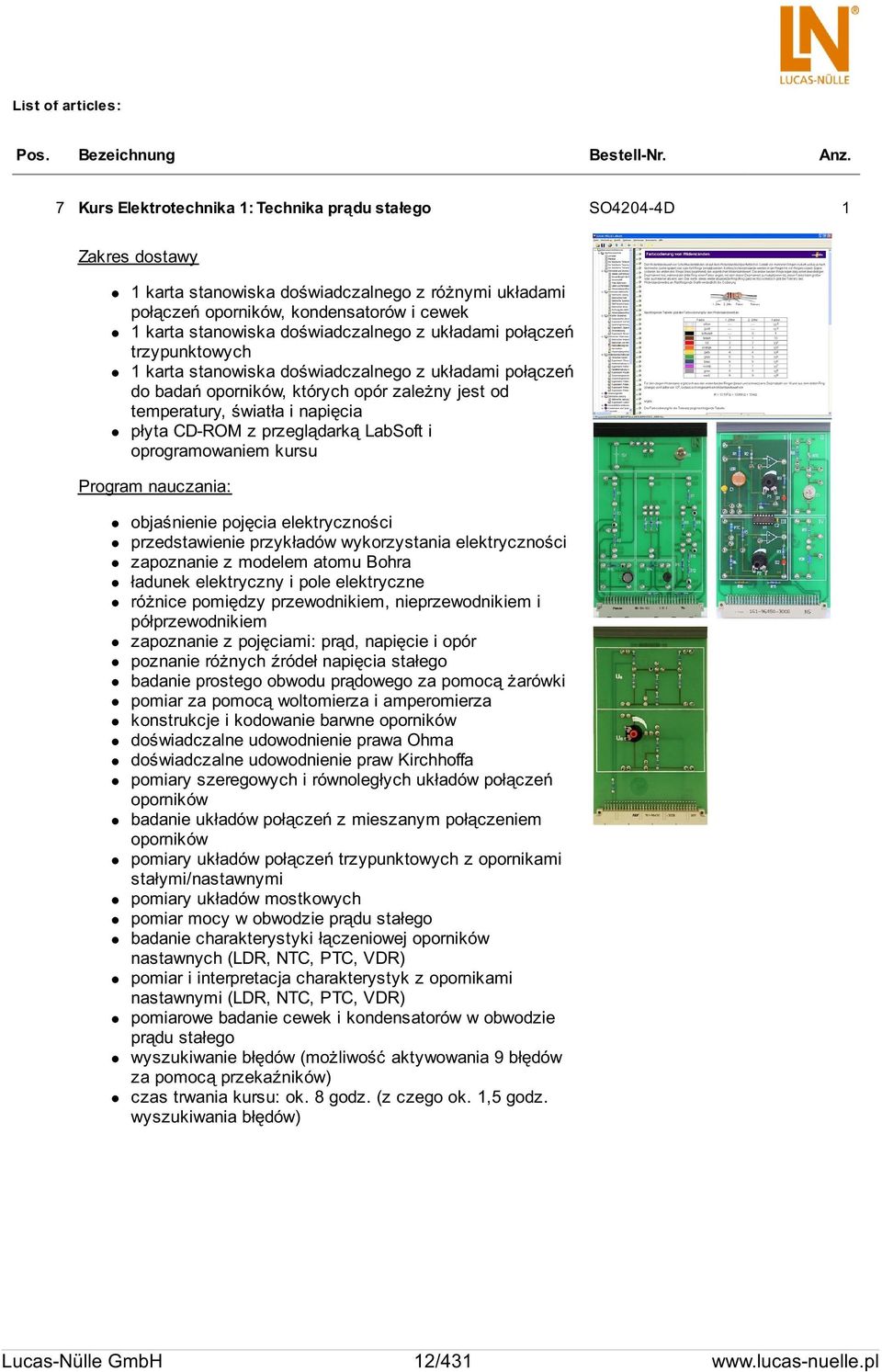

12 List of articles: Pos. Bezeichnung Bestell-Nr. Anz. 7 Kurs Elektrotechnika 1: Technika prądu stałego SO4204-4D 1 Zakres dostawy 1 karta stanowiska doświadczalnego z różnymi układami połączeń oporników, kondensatorów i cewek 1 karta stanowiska doświadczalnego z układami połączeń trzypunktowych 1 karta stanowiska doświadczalnego z układami połączeń do badań oporników, których opór zależny jest od temperatury, światła i napięcia płyta CD-ROM z przeglądarką LabSoft i oprogramowaniem kursu Program nauczania: objaśnienie pojęcia elektryczności przedstawienie przykładów wykorzystania elektryczności zapoznanie z modelem atomu Bohra ładunek elektryczny i pole elektryczne różnice pomiędzy przewodnikiem, nieprzewodnikiem i półprzewodnikiem zapoznanie z pojęciami: prąd, napięcie i opór poznanie różnych źródeł napięcia stałego badanie prostego obwodu prądowego za pomocą żarówki pomiar za pomocą woltomierza i amperomierza konstrukcje i kodowanie barwne oporników doświadczalne udowodnienie prawa Ohma doświadczalne udowodnienie praw Kirchhoffa pomiary szeregowych i równoległych układów połączeń oporników badanie układów połączeń z mieszanym połączeniem oporników pomiary układów połączeń trzypunktowych z opornikami stałymi/nastawnymi pomiary układów mostkowych pomiar mocy w obwodzie prądu stałego badanie charakterystyki łączeniowej oporników nastawnych (LDR, NTC, PTC, VDR) pomiar i interpretacja charakterystyk z opornikami nastawnymi (LDR, NTC, PTC, VDR) pomiarowe badanie cewek i kondensatorów w obwodzie prądu stałego wyszukiwanie błędów (możliwość aktywowania 9 błędów za pomocą przekaźników) czas trwania kursu: ok. 8 godz. (z czego ok. 1,5 godz. wyszukiwania błędów) Lucas-Nülle GmbH 12/431

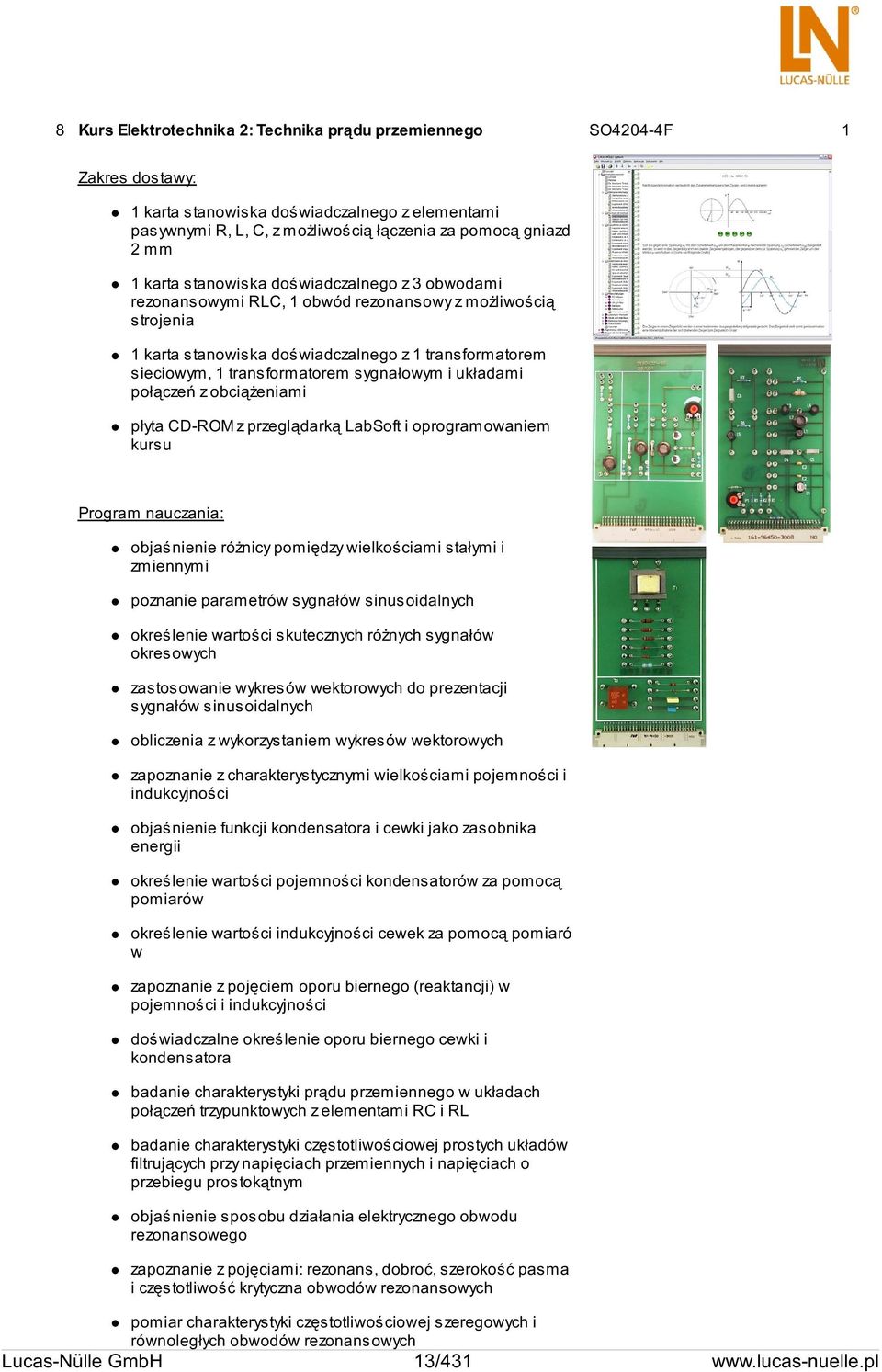

13 8 Kurs Elektrotechnika 2: Technika prądu przemiennego SO4204-4F 1 Zakres dostawy: 1 karta stanowiska doświadczalnego z elementami pasywnymi R, L, C, z możliwością łączenia za pomocą gniazd 2 mm 1 karta stanowiska doświadczalnego z 3 obwodami rezonansowymi RLC, 1 obwód rezonansowy z możliwością strojenia 1 karta stanowiska doświadczalnego z 1 transformatorem sieciowym, 1 transformatorem sygnałowym i układami połączeń z obciążeniami płyta CD-ROM z przeglądarką LabSoft i oprogramowaniem kursu Program nauczania: objaśnienie różnicy pomiędzy wielkościami stałymi i zmiennymi poznanie parametrów sygnałów sinusoidalnych określenie wartości skutecznych różnych sygnałów okresowych zastosowanie wykresów wektorowych do prezentacji sygnałów sinusoidalnych obliczenia z wykorzystaniem wykresów wektorowych zapoznanie z charakterystycznymi wielkościami pojemności i indukcyjności objaśnienie funkcji kondensatora i cewki jako zasobnika energii określenie wartości pojemności kondensatorów za pomocą pomiarów określenie wartości indukcyjności cewek za pomocą pomiaró w zapoznanie z pojęciem oporu biernego (reaktancji) w pojemności i indukcyjności doświadczalne określenie oporu biernego cewki i kondensatora badanie charakterystyki prądu przemiennego w układach połączeń trzypunktowych z elementami RC i RL badanie charakterystyki częstotliwościowej prostych układów filtrujących przy napięciach przemiennych i napięciach o przebiegu prostokątnym objaśnienie sposobu działania elektrycznego obwodu rezonansowego zapoznanie z pojęciami: rezonans, dobroć, szerokość pasma i częstotliwość krytyczna obwodów rezonansowych pomiar charakterystyki częstotliwościowej szeregowych i równoległych obwodów rezonansowych Lucas-Nülle GmbH 13/431

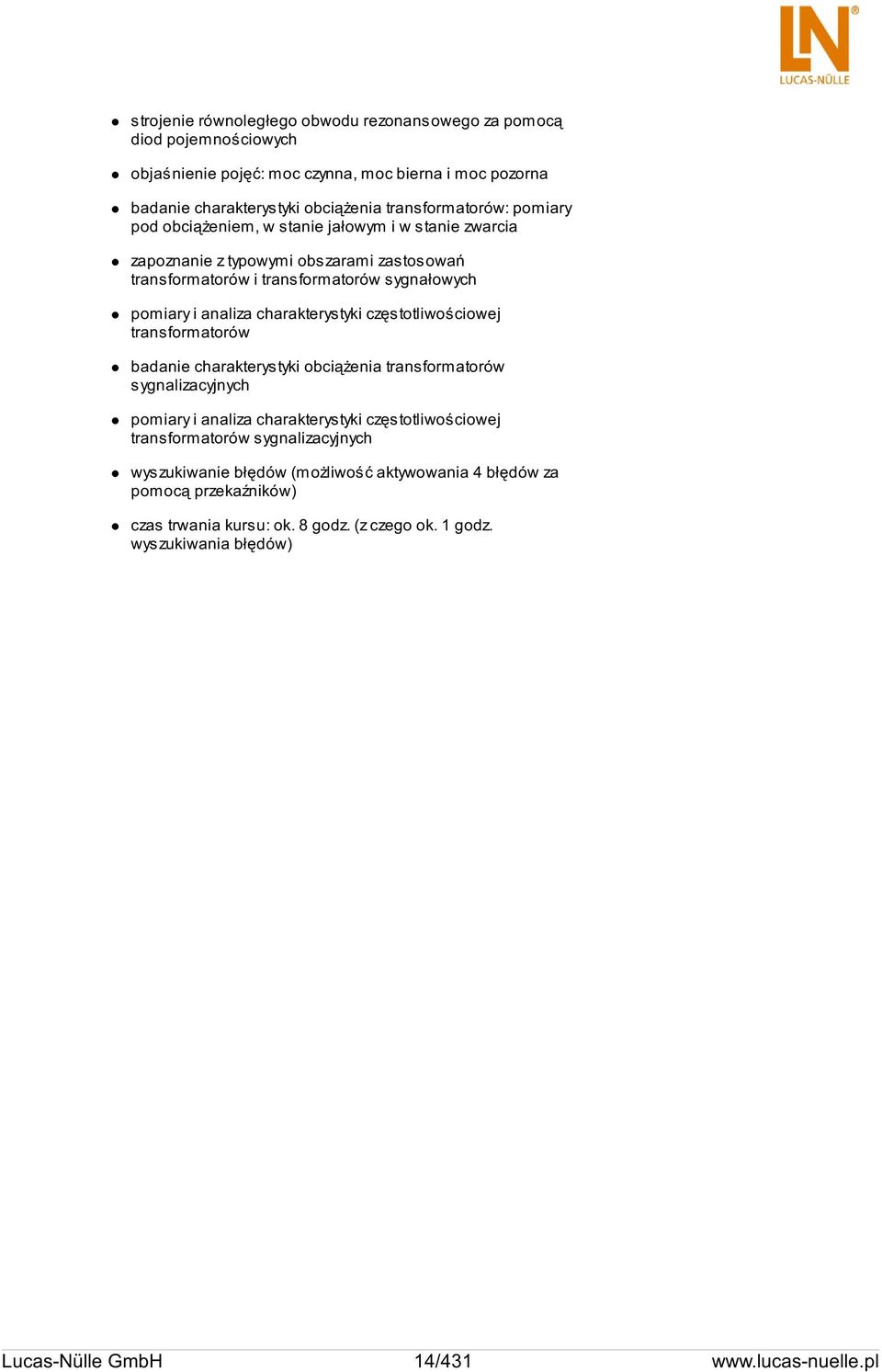

14 strojenie równoległego obwodu rezonansowego za pomocą diod pojemnościowych objaśnienie pojęć: moc czynna, moc bierna i moc pozorna badanie charakterystyki obciążenia transformatorów: pomiary pod obciążeniem, w stanie jałowym i w stanie zwarcia zapoznanie z typowymi obszarami zastosowań transformatorów i transformatorów sygnałowych pomiary i analiza charakterystyki częstotliwościowej transformatorów badanie charakterystyki obciążenia transformatorów sygnalizacyjnych pomiary i analiza charakterystyki częstotliwościowej transformatorów sygnalizacyjnych wyszukiwanie błędów (możliwość aktywowania 4 błędów za pomocą przekaźników) czas trwania kursu: ok. 8 godz. (z czego ok. 1 godz. wyszukiwania błędów) Lucas-Nülle GmbH 14/431

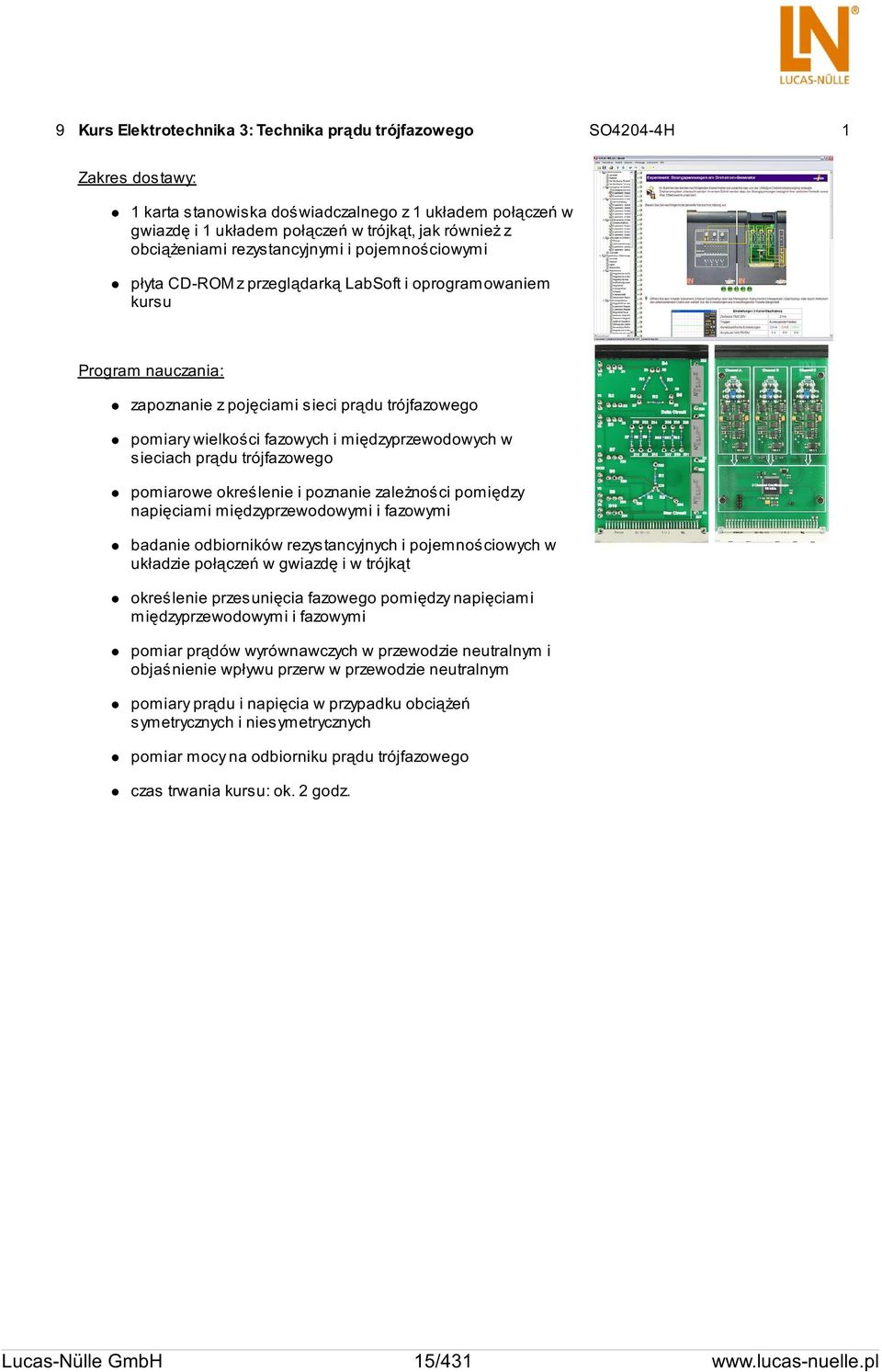

15 9 Kurs Elektrotechnika 3: Technika prądu trójfazowego SO4204-4H 1 Zakres dostawy: 1 karta stanowiska doświadczalnego z 1 układem połączeń w gwiazdę i 1 układem połączeń w trójkąt, jak również z obciążeniami rezystancyjnymi i pojemnościowymi płyta CD-ROM z przeglądarką LabSoft i oprogramowaniem kursu Program nauczania: zapoznanie z pojęciami sieci prądu trójfazowego pomiary wielkości fazowych i międzyprzewodowych w sieciach prądu trójfazowego pomiarowe określenie i poznanie zależności pomiędzy napięciami międzyprzewodowymi i fazowymi badanie odbiorników rezystancyjnych i pojemnościowych w układzie połączeń w gwiazdę i w trójkąt określenie przesunięcia fazowego pomiędzy napięciami międzyprzewodowymi i fazowymi pomiar prądów wyrównawczych w przewodzie neutralnym i objaśnienie wpływu przerw w przewodzie neutralnym pomiary prądu i napięcia w przypadku obciążeń symetrycznych i niesymetrycznych pomiar mocy na odbiorniku prądu trójfazowego czas trwania kursu: ok. 2 godz. Lucas-Nülle GmbH 15/431

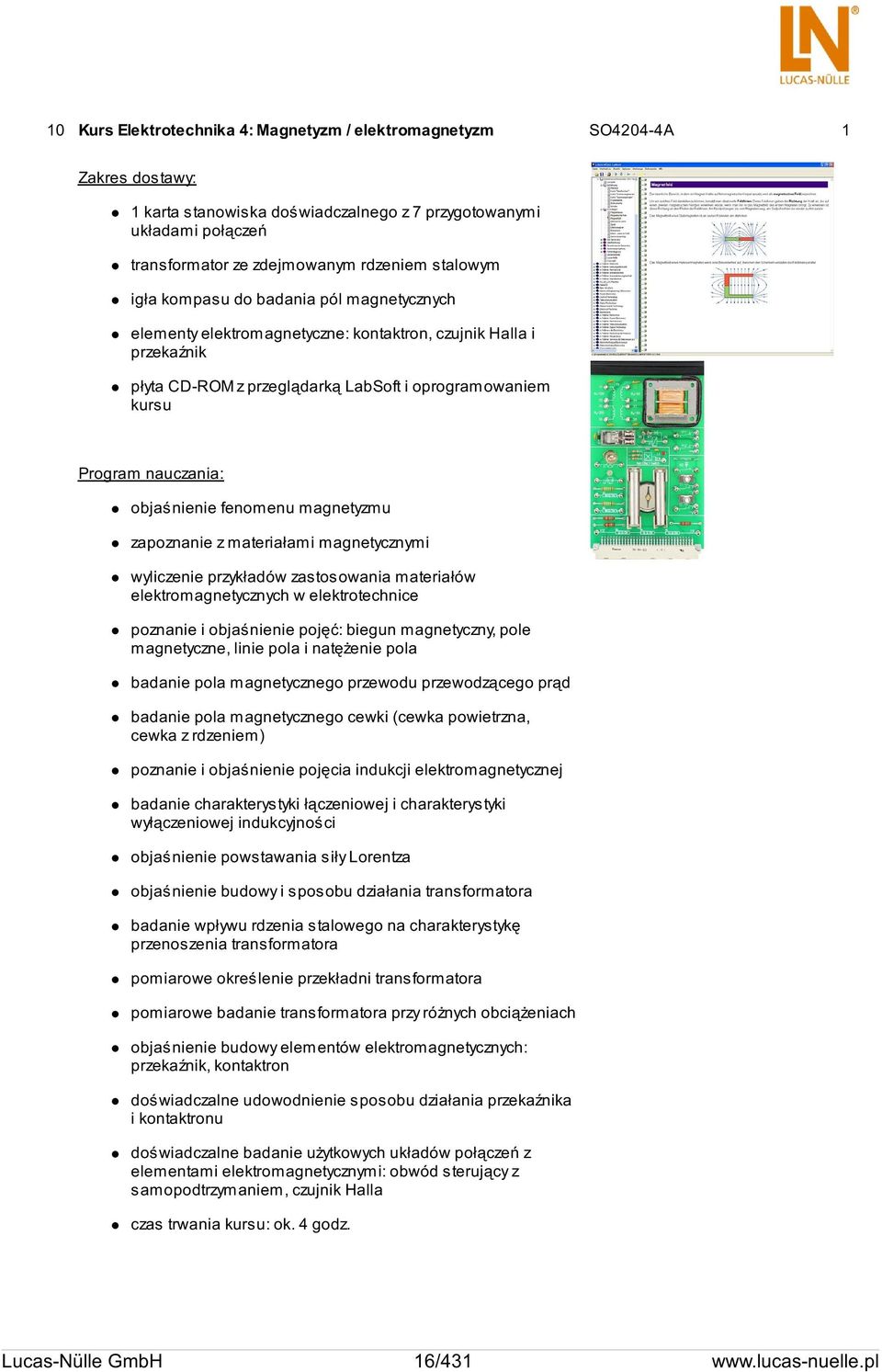

16 10 Kurs Elektrotechnika 4: Magnetyzm / elektromagnetyzm SO4204-4A 1 Zakres dostawy: 1 karta stanowiska doświadczalnego z 7 przygotowanymi układami połączeń transformator ze zdejmowanym rdzeniem stalowym igła kompasu do badania pól magnetycznych elementy elektromagnetyczne: kontaktron, czujnik Halla i przekaźnik płyta CD-ROM z przeglądarką LabSoft i oprogramowaniem kursu Program nauczania: objaśnienie fenomenu magnetyzmu zapoznanie z materiałami magnetycznymi wyliczenie przykładów zastosowania materiałów elektromagnetycznych w elektrotechnice poznanie i objaśnienie pojęć: biegun magnetyczny, pole magnetyczne, linie pola i natężenie pola badanie pola magnetycznego przewodu przewodzącego prąd badanie pola magnetycznego cewki (cewka powietrzna, cewka z rdzeniem) poznanie i objaśnienie pojęcia indukcji elektromagnetycznej badanie charakterystyki łączeniowej i charakterystyki wyłączeniowej indukcyjności objaśnienie powstawania siły Lorentza objaśnienie budowy i sposobu działania transformatora badanie wpływu rdzenia stalowego na charakterystykę przenoszenia transformatora pomiarowe określenie przekładni transformatora pomiarowe badanie transformatora przy różnych obciążeniach objaśnienie budowy elementów elektromagnetycznych: przekaźnik, kontaktron doświadczalne udowodnienie sposobu działania przekaźnika i kontaktronu doświadczalne badanie użytkowych układów połączeń z elementami elektromagnetycznymi: obwód sterujący z samopodtrzymaniem, czujnik Halla czas trwania kursu: ok. 4 godz. Lucas-Nülle GmbH 16/431

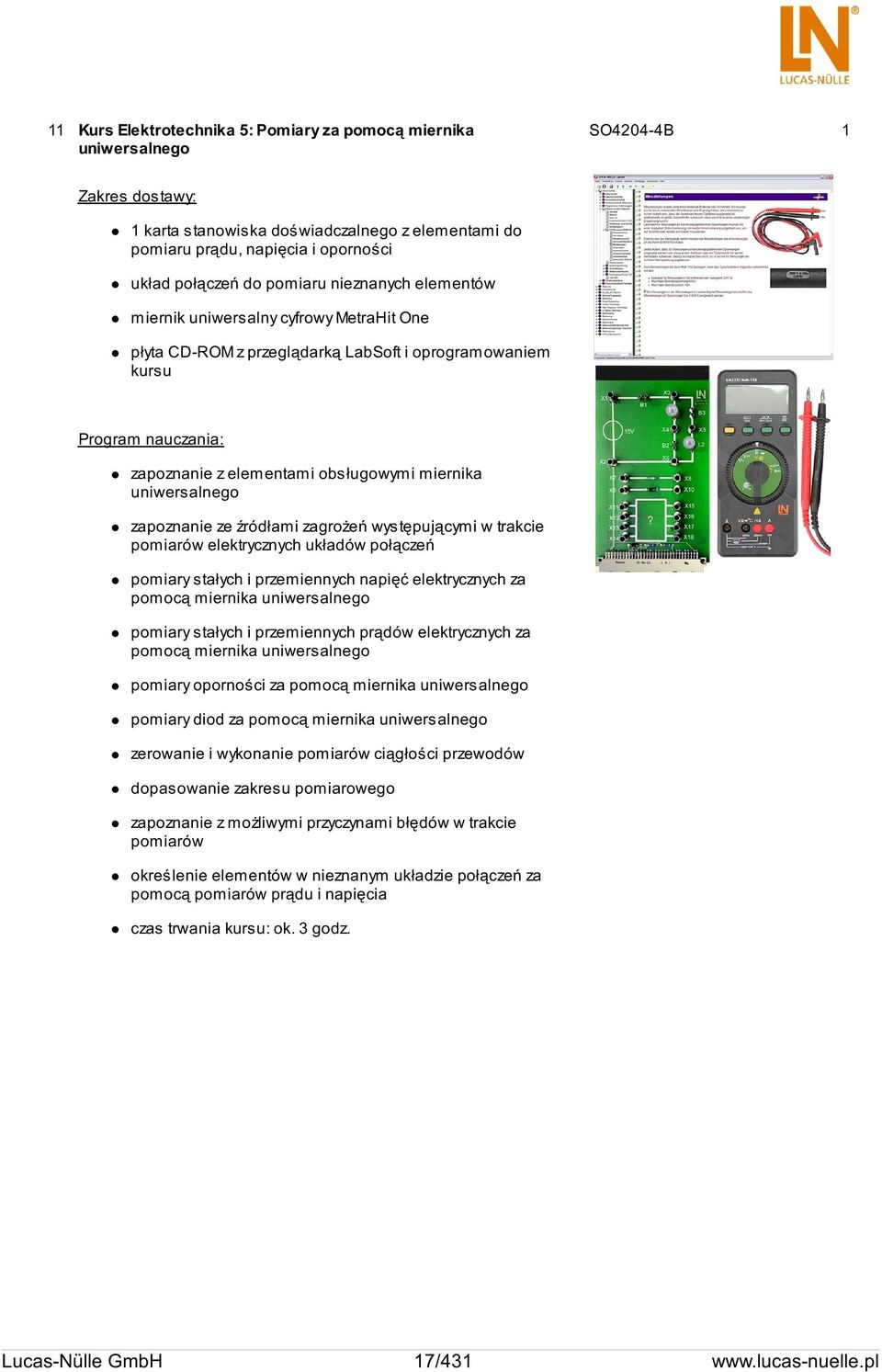

17 11 Kurs Elektrotechnika 5: Pomiary za pomocą miernika uniwersalnego SO4204-4B 1 Zakres dostawy: 1 karta stanowiska doświadczalnego z elementami do pomiaru prądu, napięcia i oporności układ połączeń do pomiaru nieznanych elementów miernik uniwersalny cyfrowy MetraHit One płyta CD-ROM z przeglądarką LabSoft i oprogramowaniem kursu Program nauczania: zapoznanie z elementami obsługowymi miernika uniwersalnego zapoznanie ze źródłami zagrożeń występującymi w trakcie pomiarów elektrycznych układów połączeń pomiary stałych i przemiennych napięć elektrycznych za pomocą miernika uniwersalnego pomiary stałych i przemiennych prądów elektrycznych za pomocą miernika uniwersalnego pomiary oporności za pomocą miernika uniwersalnego pomiary diod za pomocą miernika uniwersalnego zerowanie i wykonanie pomiarów ciągłości przewodów dopasowanie zakresu pomiarowego zapoznanie z możliwymi przyczynami błędów w trakcie pomiarów określenie elementów w nieznanym układzie połączeń za pomocą pomiarów prądu i napięcia czas trwania kursu: ok. 3 godz. Lucas-Nülle GmbH 17/431

18 12 Kurs Elektrotechnika 6: Analiza układu połączeń SO4204-4C 1 Zakres dostawy: 1 karta stanowiska doświadczalnego z obwodem drukowanym na płycie wymiennej ze złączami wtykowymi do budowy obwodów elektrycznych złożonych z oporników 2 źródła stałoprądowe i 2 źródła stałonapięciowe 15 oporników wtykowych na płytce drukowanej płyta CD-ROM z przeglądarką LabSoft i oprogramowaniem kursu Program nauczania: zapoznanie z podstawowymi równaniami sieci elektrycznych sporządzenie równań Kirchhoffa dla obwodu elektrycznego złożonego z oporników analiza obwodów elektrycznych złożonych z oporników za pomocą równań Kirchhoffa dopasowanie mocy w rezystancyjnych układach połączeń przekształcanie sieci elektrycznych (przekształcenie gwiazdatrójkąt) poznanie i zastosowanie zasady superpozycji upraszczanie obwodów elektrycznych złożonych z oporników za pomocą zasady zastępczego źródła napięcia upraszczanie obwodów elektrycznych złożonych z oporników za pomocą zasady zastępczego źródła prądu upraszczanie obwodów elektrycznych złożonych z oporników z 2 źródłami za pomocą teorii Millmana przekształcanie zastępczego źródła napięcia w zastępcze źródło prądu analiza obwodów elektrycznych złożonych z oporników za pomocą metody prądów oczkowych analiza obwodów elektrycznych złożonych z oporników za pomocą metody potencjałów węzłowych czas trwania kursu: ok. 5 godz. Lucas-Nülle GmbH 18/431

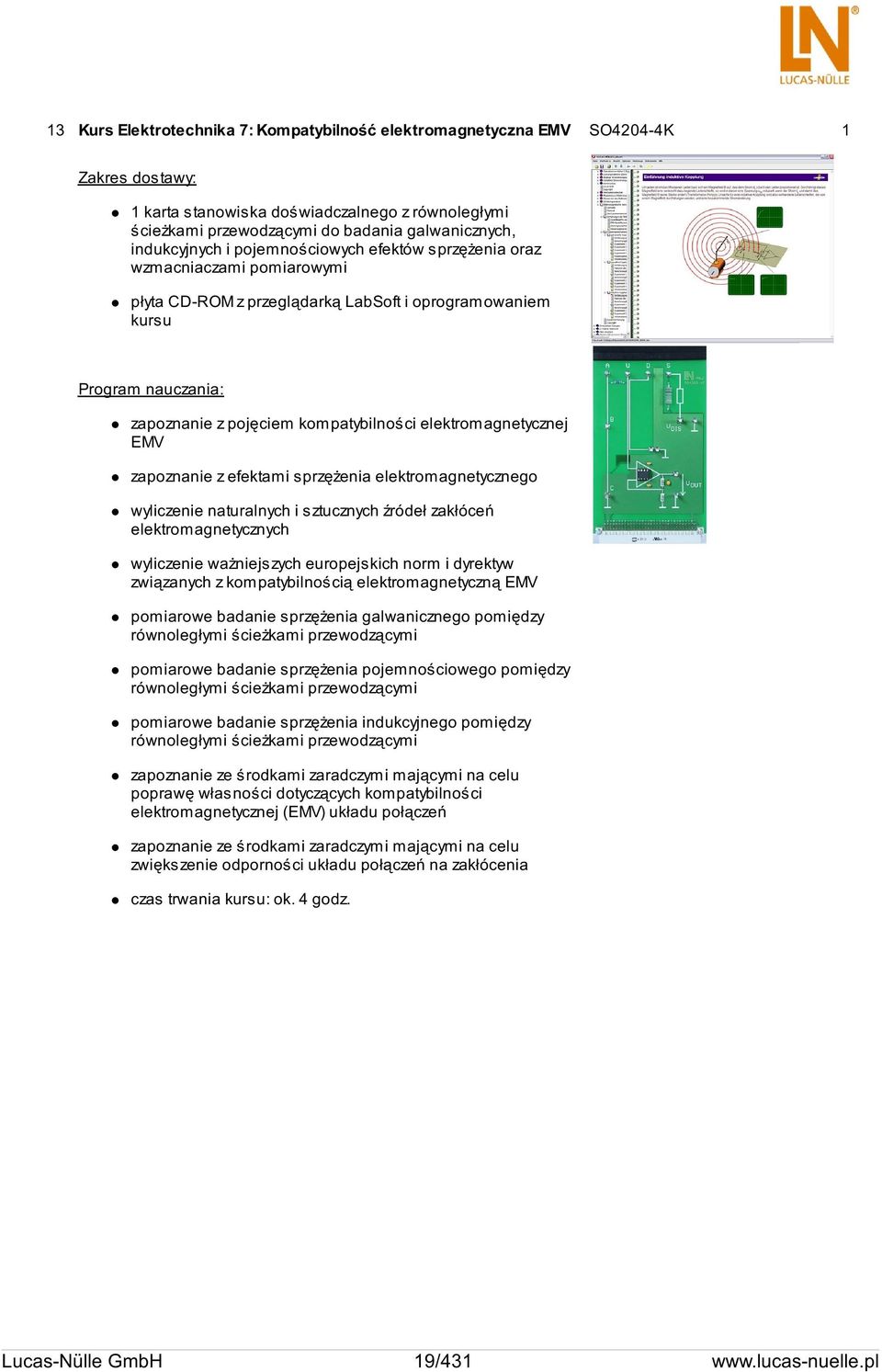

19 13 Kurs Elektrotechnika 7: Kompatybilność elektromagnetyczna EMV SO4204-4K 1 Zakres dostawy: 1 karta stanowiska doświadczalnego z równoległymi ścieżkami przewodzącymi do badania galwanicznych, indukcyjnych i pojemnościowych efektów sprzężenia oraz wzmacniaczami pomiarowymi płyta CD-ROM z przeglądarką LabSoft i oprogramowaniem kursu Program nauczania: zapoznanie z pojęciem kompatybilności elektromagnetycznej EMV zapoznanie z efektami sprzężenia elektromagnetycznego wyliczenie naturalnych i sztucznych źródeł zakłóceń elektromagnetycznych wyliczenie ważniejszych europejskich norm i dyrektyw związanych z kompatybilnością elektromagnetyczną EMV pomiarowe badanie sprzężenia galwanicznego pomiędzy równoległymi ścieżkami przewodzącymi pomiarowe badanie sprzężenia pojemnościowego pomiędzy równoległymi ścieżkami przewodzącymi pomiarowe badanie sprzężenia indukcyjnego pomiędzy równoległymi ścieżkami przewodzącymi zapoznanie ze środkami zaradczymi mającymi na celu poprawę własności dotyczących kompatybilności elektromagnetycznej (EMV) układu połączeń zapoznanie ze środkami zaradczymi mającymi na celu zwiększenie odporności układu połączeń na zakłócenia czas trwania kursu: ok. 4 godz. Lucas-Nülle GmbH 19/431

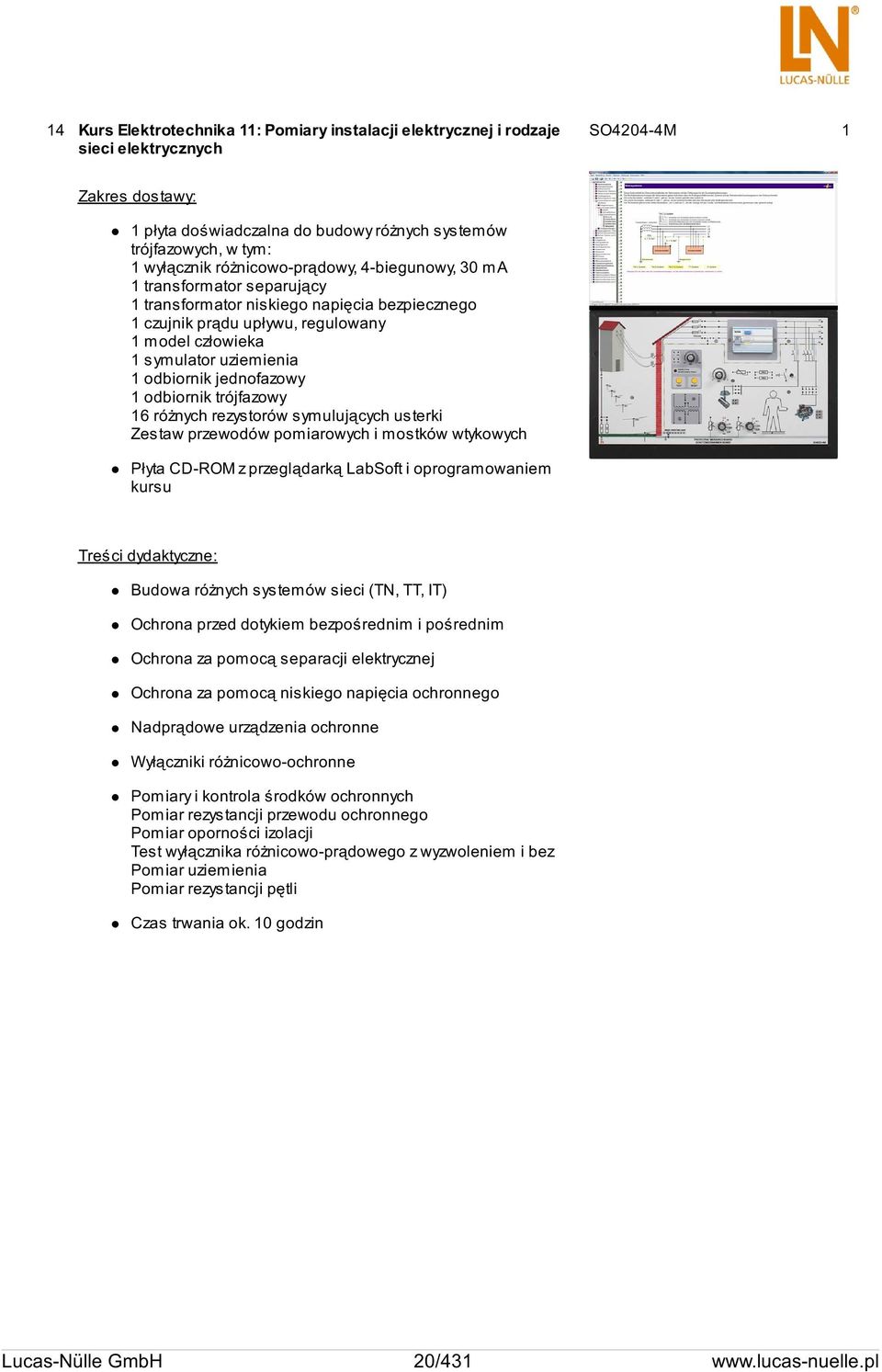

20 14 Kurs Elektrotechnika 11: Pomiary instalacji elektrycznej i rodzaje sieci elektrycznych SO4204-4M 1 Zakres dostawy: 1 płyta doświadczalna do budowy różnych systemów trójfazowych, w tym: 1 wyłącznik różnicowo-prądowy, 4-biegunowy, 30 ma 1 transformator separujący 1 transformator niskiego napięcia bezpiecznego 1 czujnik prądu upływu, regulowany 1 model człowieka 1 symulator uziemienia 1 odbiornik jednofazowy 1 odbiornik trójfazowy 16 różnych rezystorów symulujących usterki Zestaw przewodów pomiarowych i mostków wtykowych Płyta CD-ROM z przeglądarką LabSoft i oprogramowaniem kursu Treści dydaktyczne: Budowa różnych systemów sieci (TN, TT, IT) Ochrona przed dotykiem bezpośrednim i pośrednim Ochrona za pomocą separacji elektrycznej Ochrona za pomocą niskiego napięcia ochronnego Nadprądowe urządzenia ochronne Wyłączniki różnicowo-ochronne Pomiary i kontrola środków ochronnych Pomiar rezystancji przewodu ochronnego Pomiar oporności izolacji Test wyłącznika różnicowo-prądowego z wyzwoleniem i bez Pomiar uziemienia Pomiar rezystancji pętli Czas trwania ok. 10 godzin Lucas-Nülle GmbH 20/431

21 15 Kurs Elektrotechnika 12: Technika sterownia z wykorzystaniem styczników SO4204-4N 1 Zakres dostawy Płyta doświadczalna do techniki sterowania z programowanymi połączeniami, w tym: 4 styczniki główne, 3 wyłączniki ochronne silnika, 2 styczniki pomocnicze 1 uniwersalny przekaźnik czasowy, 1 przekaźnik impulsujący 6 kontrolek świetlnych, 3 wyłączniki krańcowe 1 wyłącznik awaryjny, 3 przyciski, 1 przełącznik praca ręczna/automatyczna 25 nakładanych masek projektowych Zestaw przewodów pomiarowych i mostków wtykowych Płyta CD z przeglądarką LabSoft i oprogramowaniem kursu Treści dydaktyczne Zapoznanie się z podzespołami techniki sterowania Planowanie projektów układów sterowania Kontrola funkcjonalna z symulatorem połączeń Test funkcjonalny i wyszukiwanie usterek w projektach układów sterowania Treści projektu: Obsługa dwuręczna maszyny do cięcia (układ AND) Sterowanie wentylatorem z różnych miejsc (układ OR) Sterowanie pompą z samopodtrzymaniem (priorytet WYŁ.) Sterowanie pompą z samopodtrzymaniem (priorytet WŁ.) Sterowanie pompą z blokadą stycznikową Sterowanie pompą z układem impulsowym Sterowanie pompą z samopodtrzymaniem lub z układem impulsowym Sterowanie pompą z układem kolejnego włączania Sterowanie wiertarką z dmuchawą obcą (układ kolejnego włączania) Sterowanie kierunkiem obrotów wiertarki (prosty układ ze stycznikiem nawrotnym) Sterowanie bramą przesuwaną z blokowaniem przycisku Sterowanie dźwigiem z bezpośrednią zmianą kierunku Sterowanie dźwigiem z wymuszoną pauzą przy zmianie kierunku Zależne od czasu sterowanie taśmą Zależne od czasu sterowanie wentylatorem Ręczne przełączanie gwiazda-trójkąt Automatyczne przełączanie gwiazda-trójkąt, bez obciążenia Automatyczne przełączanie gwiazda-trójkąt, pod obciążeniem Automatyczne przełączanie gwiazda-trójkąt ze stycznikiem nawrotnym Proste sterowanie bramą z listwą bezpieczeństwa Rozszerzone sterowanie bramą z monitorowaniem zdalnym Sterowanie prędkością obrotową w silnikach Dahlandera Sterowanie prędkością obrotową w silnikach Dahlandera, zależnie od czasu Sterowanie kąpielą zanurzeniową Lucas-Nülle GmbH 21/431

22 Sterowanie pompą z przekaźnikiem impulsującym Czas trwania kursu: ok. 25 godz. 16 Course - Installation engineering 3: LED lighting and colour detection SO4204-4P 1 Includes LED lighting experiment card with the following features: 4 different types of LED, including white and multi-coloured 1 Universal brightness sensor 3 LEDs, RGB, adjustable via potentiometers 1 Programmable high-power LED, RGB LED 1 Scanner for detecting colours Plexiglass cover with reflective surfaces Colour chart CD-ROM with Labsoft browser and course software Training contents Familiarisation with different types of LED Brightness control for various LEDs using pulse width modulation (PWM) Recording of characteristics and measurement of brightness Additive mixing of colours and setting of colour temperature Colour detection and reproduction Course duration: 10 hrs approx. Additionally recommended for course SO4204-4M: Pos. Bezeichnung Bestell-Nr. Anz. 17 Walizka do przechowywania karty stanowiska doświadczalnego UniTrain-I SO4203-2V 1 Walizka z profili aluminiowych z uchwytem i blokiem z tworzywa piankowego do mocowania karty stanowiska doświadczalnego możliwość przechowywania 1 stanowiska doświadczalnego i materiałów drobnych zamykana na zamki dźwigniowe; stabilne zawiasy uchwytów kolor: aluminium, czarny, chrom wymiary: 600 x 450 x 175 mm ciężar: 2,5 kg Lucas-Nülle GmbH 22/431

23 Additionally recommended for course SO4204-4N: Pos. Bezeichnung Bestell-Nr. Anz. 18 Walizka do przechowywania karty stanowiska doświadczalnego UniTrain-I SO4203-2V 1 Walizka z profili aluminiowych z uchwytem i blokiem z tworzywa piankowego do mocowania karty stanowiska doświadczalnego możliwość przechowywania 1 stanowiska doświadczalnego i materiałów drobnych zamykana na zamki dźwigniowe; stabilne zawiasy uchwytów kolor: aluminium, czarny, chrom wymiary: 600 x 450 x 175 mm ciężar: 2,5 kg Lucas-Nülle GmbH 23/431

24 ESM Technika ochronna wedlug VDE/EN ESM Technika ochronna według VDE/EN Systemy nauczania na temat środków ochronnych stanowią optymalne wsparcie i uzupełnienie projektów z praktyki zawodowej i przekazują zarówno treści teoretyczne, jak i praktyczne. Można tutaj bez żadnego zagrożenia analizować niebezpieczne, w praktyce zabronione stany i ich skutki. Dodatkowo, na modelach przedstawiono budowę i sposób działania oryginalnych podzespołów, co umożliwia przećwiczenie ważnych czynności i procesów. Nadrzędne treści nauczania to: Normy i pojęcia techniki ochronnej Systemy sieciowe (np. TN, TT, IT) Ochrona przed napięciem wyładowań elektrycznych i przepięciami Kontrola urządzeń elektrycznych po naprawie Wykonanie badań instalacji stacjonarnych Tworzenie koncepcji ochrony Systematyka wyszukiwania usterek, opracowanie strategii wyszukiwania usterek Interpretacja wyników pomiarów Sporządzanie protokołów pomiarowych Lucas-Nülle GmbH 24/431

25 ESM 3 Systemy sieciowe i srodki ochronne ESM 3 Systemy sieciowe i środki ochronne Treści dydaktyczne: Budowa różnych systemów sieciowych w instalacji klienta (systemu TT, TN, TN-C, TN-S lub TN-C-S) Realizacja autonomicznego systemu IT za transformatorem separującym Wybór i zasada działania różnych organów ochronnych w różnych sieciach Zapoznanie się z różnymi środkami ochronnymi i ich kontrola za pomocą odpowiedniej techniki pomiarowej Przeprowadzenie pierwszego i cyklicznego badania według normy DIN VDE Niebezpieczeństwa związane z prądem elektrycznym Doradztwo i instruktaż osób na temat niebezpieczeństw w instalacjach elektrycznych Ocena wartości pomiarowych i ukierunkowane wyszukiwanie usterek Sporządzenie dokumentacji i protokołów kontrolnych Ciągłość przewodów wyrównywania potencjału Pomiar rezystancji izolacji Badania wyłącznika ochronnego różnicowo-prądowego Pomiar impedancji pętli Pomiar impedancji izolacji w lokalizacji Lucas-Nülle GmbH 25/431

26 Wyposazenie, w którego sklad wchodza: Wyposażenie, w którego skład wchodzą: Pos. Bezeichnung Bestell-Nr. Anz. 19 Płyta instalacyjna, przyłącze domowe z główną szyną uziemiającą zgodne z VDE 0100/T600 CO3209-8H 1 Kompaktowe zasilanie domowe z główną szyną uziemiającą do instalacji odbiorników z symulatorem usterek, z zaleceniem stosowania we wszystkich szkoleniach i pracach projektowych związanych z tematem "kontrola instalacji zgodnie z VDE 0100, część 600". Płyta zawiera wszystkie niezbędne grupy funkcyjne zasilania domu z rozszerzoną główną szyną uziemiającą. Umożliwia to zrealizowanie listy czynności kontrolnych i możliwych usterek. Możliwości symulowania usterek i kompaktowa budowa sprawiają, że urządzenie nadaje się szczególnie jako system ćwiczebny dla uczniów. Kształt pulpitu umożliwia wykorzystanie płyty zarówno w ramie doświadczalnej, jak i jako urządzenia stołowego. Masa: 2,5 kg Odwzorowanie zasilania domu z głównym bezpiecznikiem Odwzorowanie zewnętrznego i wewnętrznego odgromnika Odwzorowanie licznika z bezpiecznikami wstępnymi Główna szyna uziemiająca ze wszystkimi ważnymi przewodami wyrównania potencjału i uziomami taśmowymi Realizacja różnych systemów sieciowych za pomocą mostków wtykowych Pole przyłączeniowe do kolejnych podrozdzielnic instalacji odbiorczej Symulator usterek z możliwością symulowania 12 usterek, odłączany Napięcie znamionowe: 3 x 230 V / 400 V Częstotliwość: 50/60 Hz Wejścia/wyjścia: bezpieczne gniazda 4 mm Lucas-Nülle GmbH 26/431

27 20 Płyta instalacyjna, podrozdzielnica z układem instalacyjnym, zgodne z VDE 0100/T600 CO3209-8J 1 Kompaktowy model instalacyjny instalacji odbiorczej zgodnej z VDE z symulatorem usterek, zalecany do stosowania w ramach szkoleń i prac projektowych związanych z tematem "Kontrola instalacji zgodnie z VDE 0100, część 600". Płyta zawiera wszystkie niezbędne grupy funkcyjne i obwody instalacyjne, niezbędne do zrealizowania listy czynności kontrolnych i możliwych usterek. Uniwersalną płytę można stosować całkowicie autonomicznie, ale także w połączeniu z innymi systemami. Możliwości symulowania usterek i kompaktowa budowa sprawiają, że urządzenie nadaje się szczególnie jako system ćwiczebny dla uczniów. Kształt pulpitu umożliwia wykorzystanie płyty zarówno w ramie doświadczalnej, jak i jako urządzenia stołowego. Możliwości kontroli: Budowa różnych systemów sieciowych (TT, TN, TN-C, TN-S, TN-C-S) Kontrola elektrycznych środków ochronnych w systemach TT i TN Pomiary w sieci jednofazowej Pomiar charakterystyki zadziałania wyłącznika ochronnego różnicowo-prądowego Pomiary w sieci trójfazowej Pomiar rezystancji izolacji i rezystancji pętlicowej Badanie często występujących usterek Pierwsze uruchomienie i ponowna kontrola instalacji elektrycznej Dokumentacja i protokół pomiarowy Grupy funkcyjne: 1 kombinacja wyłącznika ochronnego różnicowo-prądowego i łącznika mocy, 10 ma, dwubiegunowy 1 łącznik nadmiarowo-prądowy, jednofazowy 1 łącznik nadmiarowo-prądowy, trójfazowy 1 obwód prądowy oświetlenia z wyłącznikiem 1 gniazdo z zestykiem ochronnym 1 gniazdo CEE 11 zacisków separujących i przepustowych jako punkty pomiarowe i separujące 1 symulator usterek z możliwością symulacji 25 usterek, odłączany Napięcie znamionowe: 3 x 230 V / 400 V Częstotliwość: 50/60 Hz Wejścia/wyjścia: bezpieczne gniazda 4 mm Masa: 3,8 kg Lucas-Nülle GmbH 27/431

28 Dodatkowo warte polecenia: Pos. Bezeichnung Bestell-Nr. Anz. 21 Płyta instalacyjna, środki ochronne w systemie IT zgodnie z VDE 0100 CO3209-8K 1 System IT jest szczególnym systemem sieci, który ma zastosowanie przede wszystkim w sieciach z własnym zasilaniem, jak np. w górnictwie, w wojskowych sieciach polowych lub w szpitalach. Jest to także system sieci, który stawia uczniom szczególne wymagania. Płyta jest wyposażona w transformator separujący i czujnik izolacji. Dodatkowy symulator usterek i różne symulacje zastosowań umożliwiają wykonanie pierwszej i okresowej kontroli zgodnie z DIN VDE 0100 w różnych warunkach. W połączeniu z innymi komponentami można realizować rozbudowane zadania projektowe. Dane techniczne: Zasilanie: Wtyk CEE 400 V/50 Hz Główny wyłącznik 3-biegunowy 3 bezpieczniki 3 kontrolki świetlne faz Czujnik izolacji kω Przycisk testu/resetu Sygnalizacja optyczna z kontrolką Symulacja usterek Lucas-Nülle GmbH 28/431

29 Materialy szkoleniowe: Materiały szkoleniowe: Pos. Bezeichnung Bestell-Nr. Anz. 22 Podręcznik ESM 3 Wykonanie przyłącza domowego i środki ochronne,vde 0100 SH5001-1S 1 Wysokiej jakości, oprawiony i kolorowy podręcznik dla nauczyciela ze stabilnym grzbietem i rozwiązaniami. Płyta CD z dodatkowym podręcznikiem dla ucznia z arkuszami zadań i arkuszami do pracy. Wersja: teoretyczne podstawy wiedzy kolorowe rysunki CAD konstrukcji doświadczalnych i układów połączeń Arkusze z zadaniami i arkusze robocze Druk na wysokiej jakości papierze do druku barwnego, 100 g/m², okładka z błyszczącego papieru 210 g/m² Treści dydaktyczne: Projekt 1.1 Uziemienie fundamentu Projekt 1.2 Ochronne wyrównanie potencjałów Projekt 1.3 Kontrola i pomiar zasilania domowego zgodnie z DIN VDE Projekt 2.1 Planowanie i obliczenie różnych układów instalacyjnych Projekt 2.2 Kontrola wybudowanej instalacji zgodnie z DIN VDE Projekt 3.1 Środki ochronne w systemie IT Lucas-Nülle GmbH 29/431

30 23 QuickChart Systemy sieciowe i środki ochronne SO6200-4Q 1 Wytrzymała, trwała skrócona dokumentacja do szybkiego uruchomienia złożonych urządzeń i konstrukcji doświadczalnych, składająca się z laminowanego, dwustronnego i kolorowego arkusza informacyjnego w formacie DIN A3. Układ złączy, instrukcje bezpieczeństwa, wskazówki pomocnicze Schemat połączeń lub montażu Druk kolorowy w formacie DIN A3 Laminowanie: 2 x 250 µm Przyrzady pomiarowe: Przyrządy pomiarowe: Pos. Bezeichnung Bestell-Nr. Anz. 24 Cyfrowy miernik uniwersalny Multi 13S LM Uniwersalny multimetr laboratoryjny i przyrząd do pomiaru temperatury z interfejsem IR, do wymagających, uniwersalnych pomiarów i rejestracji w edukacji, elektroenergetyce, technice procesowej itp. 3 ¾-pozycyjny multimetr, rozdzielczość: ±3.100 cyfr kategoria pomiarowa CATII V podłączenie do systemu UniTrain-I za pomocą interfejsu podczerwieni (IrDa) zakresy pomiarowe napięcia i prądu: 30 mv V DC, 3 V V AC; 3 ma - 16 A DC; 30 ma - 10 A AC zakresy pomiarowe rezystancji: 30 Ω 30 MΩ zakresy specjalne: C do pomiaru temperatury za pomocą PT100/1000 test ciągłości przewodów i test diod automatyczny wybór zakresu i wyłączenie baterii, funkcja Min/Max i Data-Hold ma - bezpiecznik wysokoprądowy na napięcie znamionowe 1000 V wyświetlacz z paskiem graficznym i podświetleniem tła zakres dostawy: gumowe etui, kable pomiarowe, zapasowy bezpiecznik, bateria 9 V, certyfikat kalibracji Lucas-Nülle GmbH 30/431

31 25 Tester instalacyjny do kontroli środków ochronnych zgodnie z DIN VDE 0100, RCD typ B LM Szeroki zakres pomiarowy przyrządu probierczego umożliwia zastosowanie we wszystkich sieciach prądu przemiennego i trójfazowego o napięciach od 65 do 500 V i częstotliwościach od 15,4 do 420 Hz. Pomiary pomiary impedancji pętlic i sieci Pomiar rezystancji izolacji napięciem znamionowym, ze zmiennym lub rosnącym napięciem probierczym, pomiary niskoomowe Pomiar rezystancji uziemienia Pomiary izolacji w lokalizacji Uniwersalny system przyłączy Wskazanie dopuszczalnych typów bezpieczników w instalacjach elektrycznych Badanie rozruchu liczników zużycia energii Obliczenie długości przewodów dla popularnych przekrojów przewodów miedzianych Pomiar prądów wstępnych, prądów upływu i prądów wyrównawczych do 1 A oraz prądów roboczych Pomiar kierunku pola wirującego (kolejność faz, najwyższe napięcie sprzężone) Pomiar napięcia dotykowego bez wyzwolenia wyłącznika. (Mierzone jest tutaj napięcie dotykowe w odniesieniu do znamionowego prądu zadziałania przy 1/3 znamionowego prądu zadziałania). Kontrola zadziałania przy znamionowym prądzie zadziałania, pomiar czasu wyzwolenia Specjalne kontrole instalacji lub wyłączników różnicowoprądowych Kontrola instalacji lub wyłączników różnicowo-prądowych narastającym prądem zadziałania ze wskazaniem prądu wyzwolenia i napięcia dotykowego w chwili wyzwolenia. Kontrola wyłączników ochronnych różnicowo-prądowych przy: ½ I ΔN, 1 I ΔN, 2 I ΔN, 5 I ΔN Kontrola wyłączników ochronnych różnicowo-prądowych, które są odpowiednie do stałych prądów zadziałania; kontrola odbywa się z wykorzystaniem dodatnich lub ujemnych półfal Kontrola wyłączników ochronnych różnicowo-prądowych z ustawianym prądem zadziałania w celu ustalenia napięcia dotykowego i prądu zadziałania Kontrola zadziałania przy prądzie przemiennym i stałym wyłączników uniwersalnych (typu B) Oprogramowanie do interpretacji wyników Oprogramowanie rejestruje wszystkie ważne dane do protokołowania zgodnie z DIN VDE 0100, część 600 Lucas-Nülle GmbH 31/431

32 Protokoły kontrolne (ZVEH) mogą być generowane automatycznie Struktury rozdzielcze z danymi obwodów prądowych / danymi wyłączników ochronnych różnicowo-prądowych można definiować indywidualnie Utworzone struktury można zapisywać i w razie potrzeby ładować do przyrządu probierczego Przyrząd probierczy i komputer PC mogą wymieniać dane dwukierunkowo przez złącze USB Możliwy jest eksport danych w formacie EXCEL, CSV i XML Zakres dostawy 1 przyrząd probierczy 1 wtyk z zestykiem ochronnym (PRO-Schuko) 1 2-biegunowy adapter pomiarowy i 1 przewód rozszerzający do adaptera 3-biegunowego (PRO- A3-II) 2 zaciski krokodylkowe 1 pasek do przenoszenia 1 zestaw baterii (8 x LR6) 1 skrócona instrukcja obsługi 1 instrukcja obsługi (na płycie CD) 1 zaświadczenie o kalibracji DKD 1 program na komputer PC do komunikacji z przyrządem probierczym Producent Metrawatt: ProfitestMTECH Lucas-Nülle GmbH 32/431

33 26 Woltomierz, czujnik faz, czujnik ciągłości obwodów i wskaźnik kierunku wirowania pola do 400 V LM Solidny, bezpieczny, poręczny przyrząd probierczy do 400 V do pomiarów napięcia, wykrywania faz, biegunowości i kontroli ciągłości obwodów oraz wskazywania kierunku wirowania pola. Typ PROFISAFE 400 Wykonanie w klasie ochrony IP 65 z 9 diodami LED Zasilanie za pomocą trwałego ogniwa solarnego i akumulatora litowego Napięcie przebicia > 5 kv Z certyfikatem VDE-GS Przyrząd kategorii pomiarowej CAT IV Znamionowy zakres pomiaru napięcia V Zakresy wskazań 12, 24, 50, 120, 230, 400 V Rezystancja wejściowa 117 kω Zakres częstotliwości Hz Prąd 3,4 ma Czas załączenia 30 s Kontrola ciągłości kω Akcesoria: Pos. Bezeichnung Bestell-Nr. Anz. 27 Bezpieczny przewód pomiarowy, 4 mm, 50 cm, niebieski SO5126-8P 1 Bezpieczny przewód pomiarowy z łączonymi ze sobą zabezpieczonymi przed dotykiem wtykami 4 mm Kolor: niebieski Długość: 50 cm Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionowe: 600 V CAT II, 32 A Lucas-Nülle GmbH 33/431

34 28 Bezpieczny przewód pomiarowy, 4 mm, 50 cm, czarny SO5126-8L 3 Bezpieczny przewód pomiarowy z łączonymi ze sobą zabezpieczonymi przed dotykiem wtykami 4 mm Kolor: czarny Długość: 50 cm Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionowe: 600 V CAT II, 32 A 29 Safety connecting plug 4mm with tap (2x), green/yellow, 1000V/32A CAT II SO5126-3W 3 Moulded insulation both sides with touch protection (safety plug + safety sockets), distance 19mm transition resistance max. 6mΩ rated data: 1000V/32A CAT II colour green/yellow 30 Safety connecting plug 4mm with tap (2x), blue, 1000V/32A CAT II SO5126-3V 2 Moulded insulation both sides with touch protection (safety plug + safety sockets), distance 19mm transition resistance max. 6mΩ rated data: 1000V/32A CAT II colour blue 31 Safety connecting plug 4mm with tap (2x), black, 1000V/32A CAT II SO5126-3R 2 Moulded insulation both sides with touch protection (saftey plug + saftey sockets), distance 19mm transition resistance max. 6mΩ rated data: 1000V/32A CAT II colour black Lucas-Nülle GmbH 34/431

35 32 Safety connecting plug 4mm with tap (2x), brown, 1000V/32A CAT II SO5126-3S 2 Moulded insulation both sides with touch protection (safety plug + safety sockets), distance 19mm transition resistance max. 6mΩ rated data: 1000V/32A CAT II colour brown 33 Safety connecting plug 4mm with tap (2x), grey, 1000V/32A CAT II SO5126-3T 2 Moulded insulation both sides with touch protection (safety plug + safety sockets), distance 19mm transition resistance max. 6mΩ rated data: 1000V/32A CAT II colour grey Lucas-Nülle GmbH 35/431

36 ESM 5 Ochrona za pomoca wylaczników ochronnych róznicowo-pradowych (RCD) wedlug normy DIN VDE ESM 5 Ochrona za pomocą wyłączników ochronnych różnicowo-prądowych (RCD) według normy DIN VDE Treści dydaktyczne Budowa i zasada działania różnych wyłączników ochronnych różnicowo-prądowych (RCD) Zastosowanie wyłączników ochronnych różnicowo-prądowych (RCD) w różnych systemach sieciowych (TN, TT) Wybór właściwych wyłączników ochronnych różnicowo-prądowych (RCD) odpowiednio do ich zakresu zastosowania (DIN VDE : ) Budowa selektywnie stopniowanego wyłącznika ochronnego różnicowo-prądowego (DIN VDE : ) Wyłączniki ochronne różnicowo-prądowe (RCD) jako dodatkowa ochrona według DIN IEC (VDE 0100 część 410) Zastosowanie wyłączników ochronnych różnicowo-prądowych (RCD) typu B w pomieszczeniach szkoleniowych (DIN VDE ) Zastosowanie wyłączników ochronnych różnicowo-prądowych (RCD) typu A lub typu B w przypadku różnych postaci prądów zadziałania Pomiar i ocena różnych kryteriów wyzwalających w przypadku prądów stałych i przemiennych Lucas-Nülle GmbH 36/431

37 Wyposazenie, w którego sklad wchodza: Wyposażenie, w którego skład wchodzą: Lucas-Nülle GmbH 37/431

38 Pos. Bezeichnung Bestell-Nr. Anz. 34 Płyta instalacyjna RCD, płyta z wyłącznikami ochronnymi różnicowo-prądowymi z symulacją wyzwolenia CO3209-8N 1 Płyta RCD przedstawia budowę i zasadę działania różnych wyłączników ochronnych różnicowo-prądowych i ich sensowne połączenia. Za pomocą płyty RCD można przekazać następujące treści dydaktyczne: Wyłączniki ochronne różnicowo-prądowe w systemie TN lub TT Pomiar i ocena wartości wyzwalających (czas, prąd zadziałania) Wpływ zmienionych rezystancji (R schl, R E ) na wartości wyzwalające Ustalenie różnic między wyłącznikami ochronnymi różnicowoprądowymi typu A i B Wartości wyzwalające dla wyłączników ochronnych różnicowoprądowych typu B Badanie selektywności wyłączników ochronnych różnicowoprądowych połączonych szeregowo Pomiar prądów zadziałania przy prądzie przemiennym, pulsującym i stałym Dane techniczne: Napięcie robocze: 400 V/50 Hz 3 kontrolki napięcia sieciowego, czerwone Wyłącznik ochronny różnicowo-prądowy (RCD) typu A, I dn =300 ma Wyłącznik ochronny różnicowo-prądowy (RCD) typu A, I dn =300 ma Wyłącznik ochronny różnicowo-prądowy (RCD) typu A, I dn =30 ma Wyłącznik ochronny różnicowo-prądowy (RCD) typu B, I dn = 30 ma 2 potencjometry do symulacji prądów zadziałania 2 sondy pomiarowe Źródło napięcia stałego B6, do wytwarzania różnych form napięcia Wejścia/wyjścia: gniazda izolowane 4 mm Wymiary: 297 x 456 x 160 mm Masa: 3,2 kg Lucas-Nülle GmbH 38/431

39 35 CO3209-8X 1 Lucas-Nülle GmbH 39/431

40 Materialy szkoleniowe: Materiały szkoleniowe: Pos. Bezeichnung Bestell-Nr. Anz. 36 Podręcznik ESM 5 Zastosowanie i kontrola różnych wyłączników ochronnych różnicowo-prądowych SH5001-1W 1 Wysokiej jakości, oprawiony i kolorowy podręcznik dla nauczyciela ze stabilnym grzbietem i rozwiązaniami. Płyta CD z dodatkowym podręcznikiem dla ucznia z arkuszami zadań i arkuszami do pracy. Wersja: teoretyczne podstawy wiedzy kolorowe rysunki CAD konstrukcji doświadczalnych i układów połączeń Arkusze z zadaniami i arkusze robocze Druk na wysokiej jakości papierze do druku barwnego, 100 g/m², okładka z błyszczącego papieru 210 g/m² Treści dydaktyczne: Budowa i zasada działania różnych wyłączników ochronnych różnicowo-prądowych (RCD) Zastosowanie wyłączników ochronnych różnicowo-prądowych (RCD) w różnych systemach sieciowych (TN, TT) Wybór właściwych wyłączników ochronnych różnicowoprądowych (RCD) odpowiednio do ich zakresu zastosowania (DIN VDE : ) Budowa selektywnie stopniowanego wyłącznika ochronnego różnicowo-prądowego (DIN VDE : ) Wyłączniki ochronne różnicowo-prądowe (RCD) jako dodatkowa ochrona według DIN IEC (VDE 0100 część 410) Zastosowanie wyłączników ochronnych różnicowo-prądowych (RCD) typu B w pomieszczeniach szkoleniowych (DIN VDE ) Zastosowanie wyłączników ochronnych różnicowo-prądowych (RCD) typu A lub typu B w przypadku różnych postaci prądów zadziałania Pomiar i ocena różnych kryteriów wyzwalających w przypadku prądów stałych i przemiennych Lucas-Nülle GmbH 40/431
