STANICA HARCERSKA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH-DACH REKOWO, NA DZ. NR., GMINA BYTÓW

Transkrypt

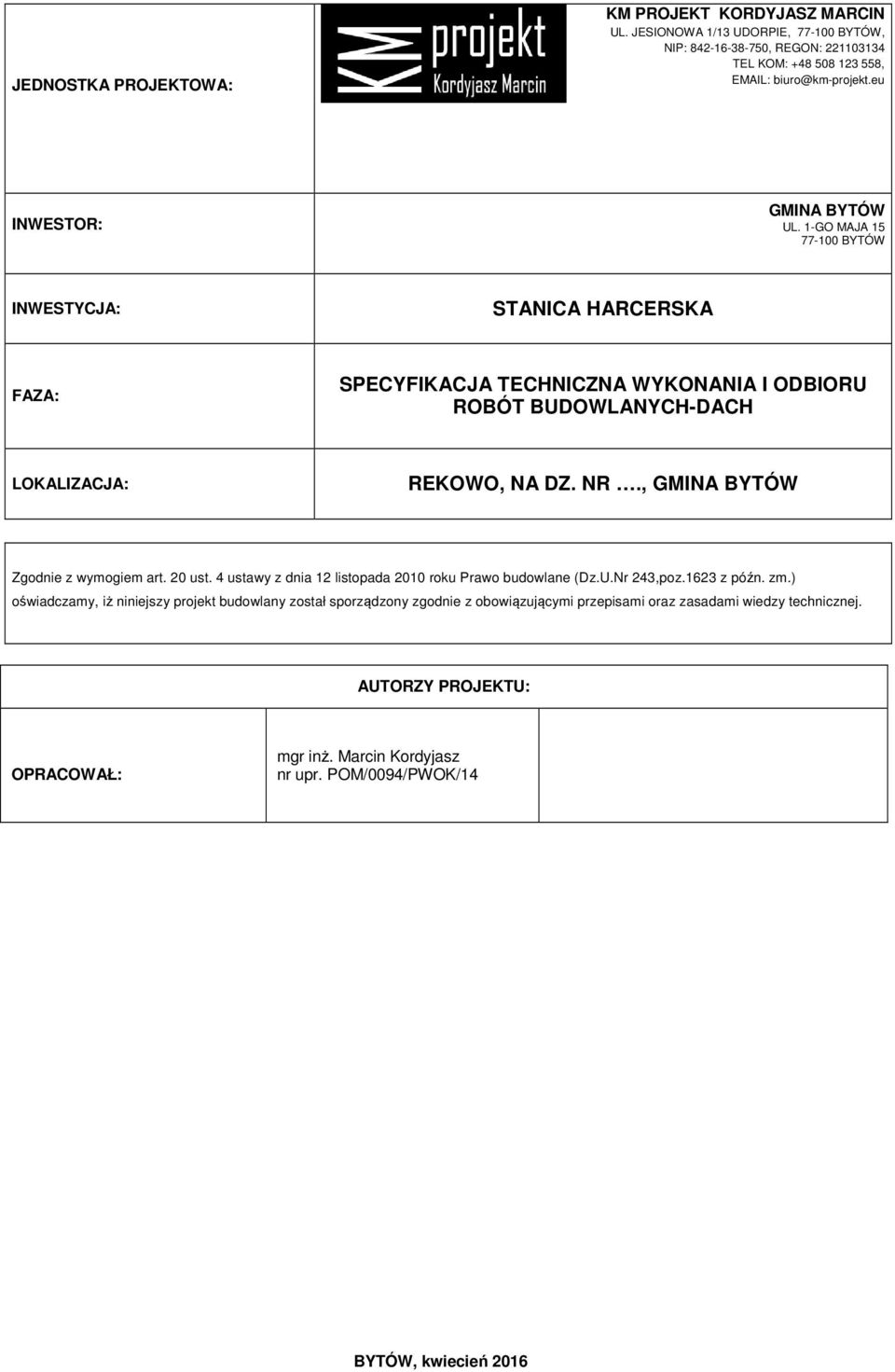

1 JEDNOSTKA PROJEKTOWA: KM PROJEKT KORDYJASZ MARCIN UL. JESIONOWA 1/13 UDORPIE, BYTÓW, NIP: , REGON: TEL KOM: , INWESTOR: GMINA BYTÓW UL. 1-GO MAJA BYTÓW INWESTYCJA: STANICA HARCERSKA FAZA: SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH-DACH LOKALIZACJA: REKOWO, NA DZ. NR., GMINA BYTÓW Zgodnie z wymogiem art. 20 ust. 4 ustawy z dnia 12 listopada 2010 roku Prawo budowlane (Dz.U.Nr 243,poz.1623 z późn. zm.) oświadczamy, iż niniejszy projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. AUTORZY PROJEKTU: OPRACOWAŁ: mgr inż. Marcin Kordyjasz nr upr. POM/0094/PWOK/14 BYTÓW, kwiecień 2016

2 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH-DACH... 1 Wstęp... 3 Przedmiot SST... 3 Zakres stosowania SST... 3 Zakres robót objętych SST... 3 Określenia podstawowe... 3 Ogólne wymagania dotyczące robót... 3 Materiały... 4 blacha trapezowa... 4 folia dachowa... 4 Rynny... 4 Sprzęt... 4 Transport... 4 Opis robót... 4 Pokrycie dachu spadzistego... 4 Układanie foli:... 4 Układanie blachy trapezowej i obróbki... 5 Rynny i rury spustowe... 6 Roboty instalacji odgromowej... 6 Wytyczne techniczne prowadzenia robót... 6 Kontrola jakości... 6 Obmiar robót... 6 Odbiór robót... 6 Pokrycie dachu budynku, obróbki blacharskie... 7 Podstawa płatności... 8 Przepisy związane

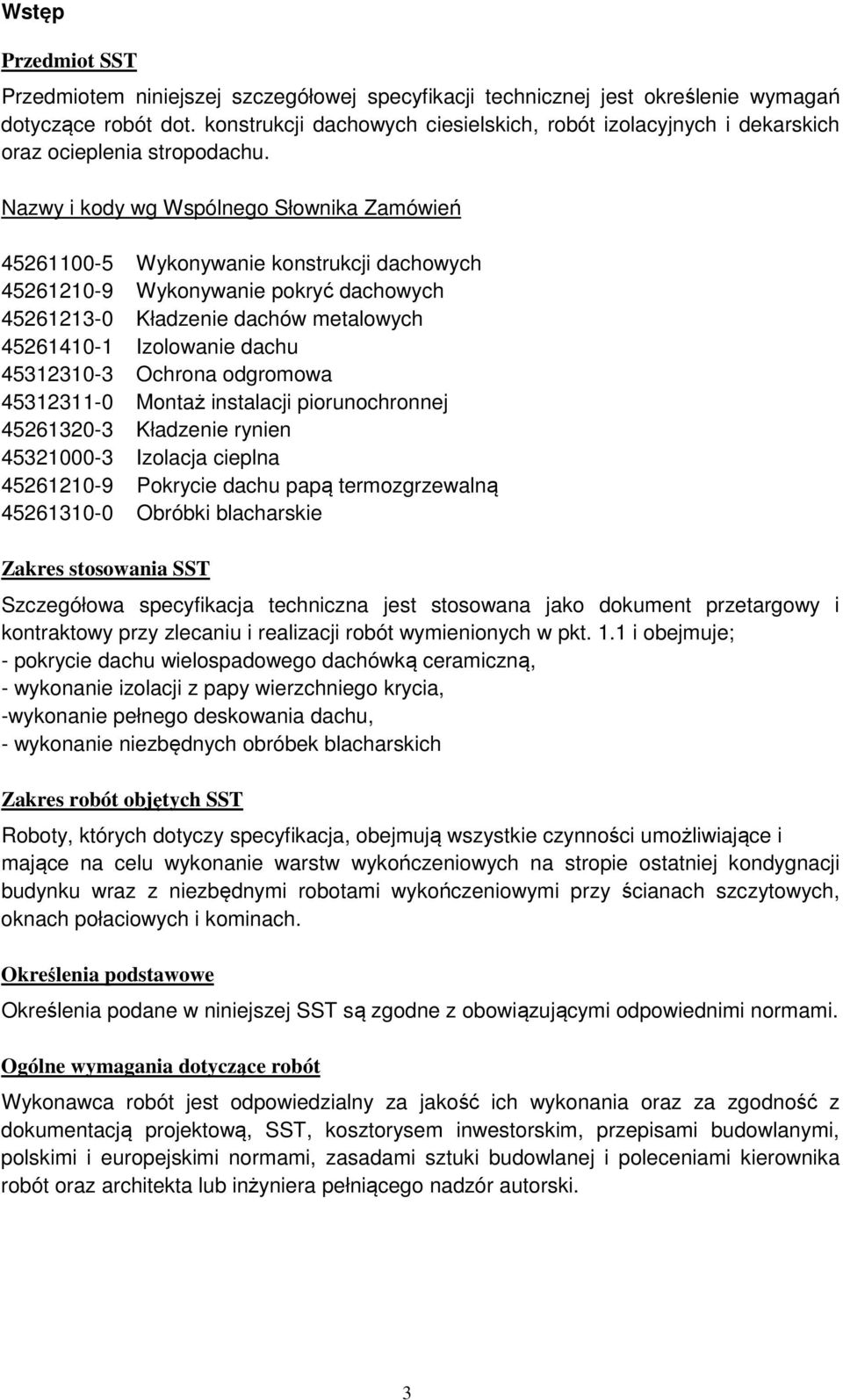

3 Wstęp Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej jest określenie wymagań dotyczące robót dot. konstrukcji dachowych ciesielskich, robót izolacyjnych i dekarskich oraz ocieplenia stropodachu. Nazwy i kody wg Wspólnego Słownika Zamówień Wykonywanie konstrukcji dachowych Wykonywanie pokryć dachowych Kładzenie dachów metalowych Izolowanie dachu Ochrona odgromowa Montaż instalacji piorunochronnej Kładzenie rynien Izolacja cieplna Pokrycie dachu papą termozgrzewalną Obróbki blacharskie Zakres stosowania SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt. 1.1 i obejmuje; - pokrycie dachu wielospadowego dachówką ceramiczną, - wykonanie izolacji z papy wierzchniego krycia, -wykonanie pełnego deskowania dachu, - wykonanie niezbędnych obróbek blacharskich Zakres robót objętych SST Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu wykonanie warstw wykończeniowych na stropie ostatniej kondygnacji budynku wraz z niezbędnymi robotami wykończeniowymi przy ścianach szczytowych, oknach połaciowych i kominach. Określenia podstawowe Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami. Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, SST, kosztorysem inwestorskim, przepisami budowlanymi, polskimi i europejskimi normami, zasadami sztuki budowlanej i poleceniami kierownika robót oraz architekta lub inżyniera pełniącego nadzór autorski. 3

4 Materiały Mogą być stosowane wyroby producentów krajowych zagranicznych posiadające aprobaty techniczne wydane przez odpowiednie Instytuty Badawcze. Wykonawca uzyska przed zastosowaniem wyrobu akceptację Inżyniera. blacha trapezowa blacha o gr. 0,5mm, powłoka zewnętrzna poliester mat, materiał stal S250GD ocynkowana Z275, wysokość profilu szerokość panelu 510mm folia dachowa folia trójwarstwowa o wysokiej przepuszczalności 3000g/m2/24h, wysoka wodoszczelność klasa W1, zerwanie na gwoździu wzdłużne i poprzeczne 140/190N Rynny rynny o śr.150mm i rury spustowe o śr.120mm systemowe wykonane ze stali o grubości 0,6mm, ocynkowane, powlekane obustronnie poliuretanem Sprzęt Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót, jak tez przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów sprzętu itp. Sprzęt używany przez wykonawcę powinien uzyskać akceptację Inspektora Nadzoru. Transport Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót. Materiały przewożone na środkach transportu powinny być zabezpieczone przed ich przemieszczaniem i układane zgodnie z warunkami transportu wydanymi przez ich wytwórcę. Opis robót Wykonawca przystępując do budowy winien wykazać się możliwością korzystania z maszyn i sprzętu gwarantujących właściwą, tj. spełniającą wymagania ST jakość robót. Wykonanie robót powinno odbywać się zgodnie z zasadami BHP. Pokrycie dachu spadzistego Układanie foli: Kładąc folię dachową należy stosować się do następujących zaleceń: a) folię należy rozwijać i układać równolegle do okapu,lekko naciągając b) dolny brzeg folii powinien kończyć się na blasze okapowej c) folię należy przybić do deskowania gwożdziami d) następne pasy folii należy rozwijać z zakładem cm e) powyżej każdego otworu (kominy, okna dachowe) należy wykonać rynnę zdodatkowego arkusza folii. Arkusz należy włożyć pod najbliższy od góry zakład między 4

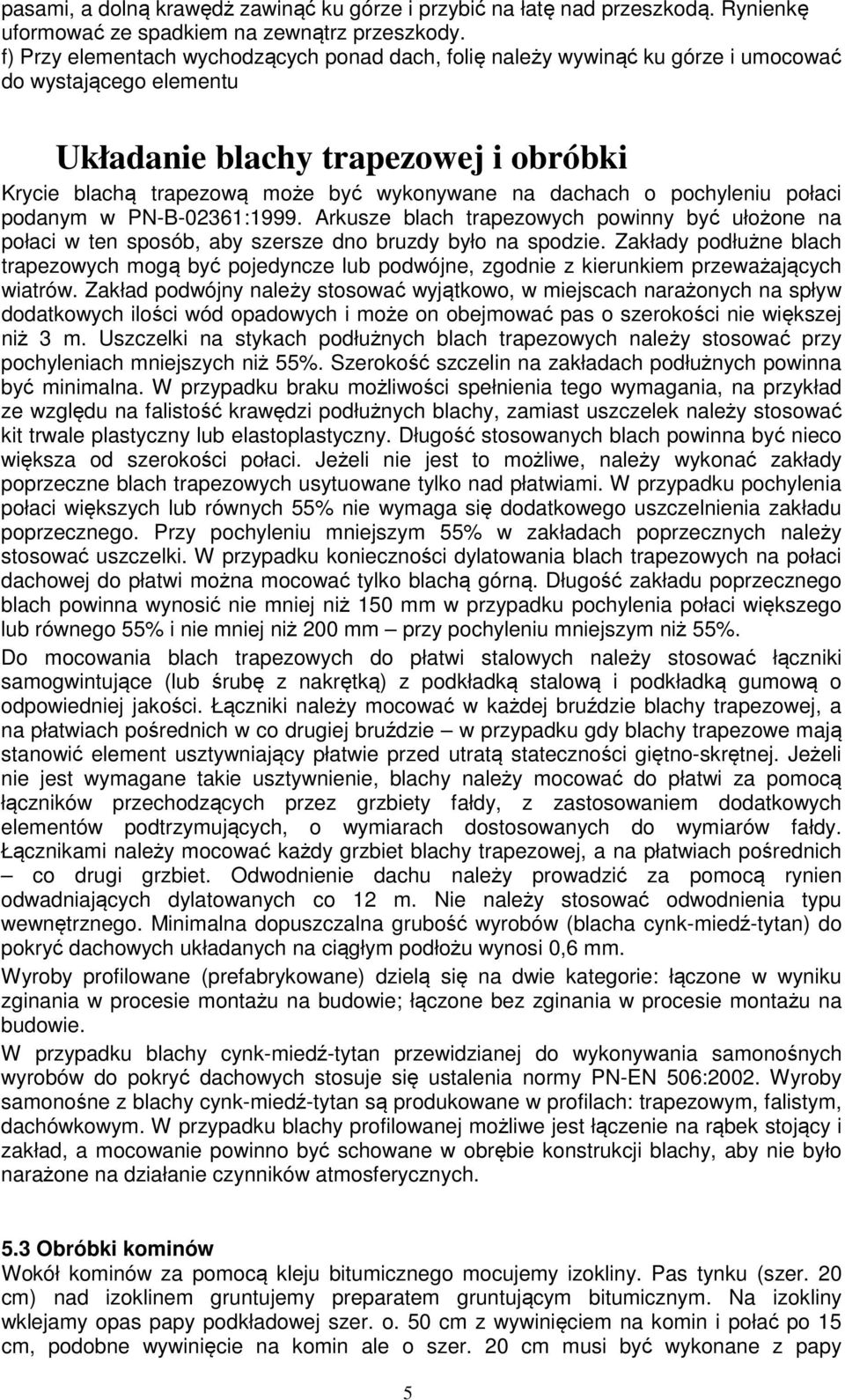

5 pasami, a dolną krawędż zawinąć ku górze i przybić na łatę nad przeszkodą. Rynienkę uformować ze spadkiem na zewnątrz przeszkody. f) Przy elementach wychodzących ponad dach, folię należy wywinąć ku górze i umocować do wystającego elementu Układanie blachy trapezowej i obróbki Krycie blachą trapezową może być wykonywane na dachach o pochyleniu połaci podanym w PN-B-02361:1999. Arkusze blach trapezowych powinny być ułożone na połaci w ten sposób, aby szersze dno bruzdy było na spodzie. Zakłady podłużne blach trapezowych mogą być pojedyncze lub podwójne, zgodnie z kierunkiem przeważających wiatrów. Zakład podwójny należy stosować wyjątkowo, w miejscach narażonych na spływ dodatkowych ilości wód opadowych i może on obejmować pas o szerokości nie większej niż 3 m. Uszczelki na stykach podłużnych blach trapezowych należy stosować przy pochyleniach mniejszych niż 55%. Szerokość szczelin na zakładach podłużnych powinna być minimalna. W przypadku braku możliwości spełnienia tego wymagania, na przykład ze względu na falistość krawędzi podłużnych blachy, zamiast uszczelek należy stosować kit trwale plastyczny lub elastoplastyczny. Długość stosowanych blach powinna być nieco większa od szerokości połaci. Jeżeli nie jest to możliwe, należy wykonać zakłady poprzeczne blach trapezowych usytuowane tylko nad płatwiami. W przypadku pochylenia połaci większych lub równych 55% nie wymaga się dodatkowego uszczelnienia zakładu poprzecznego. Przy pochyleniu mniejszym 55% w zakładach poprzecznych należy stosować uszczelki. W przypadku konieczności dylatowania blach trapezowych na połaci dachowej do płatwi można mocować tylko blachą górną. Długość zakładu poprzecznego blach powinna wynosić nie mniej niż 150 mm w przypadku pochylenia połaci większego lub równego 55% i nie mniej niż 200 mm przy pochyleniu mniejszym niż 55%. Do mocowania blach trapezowych do płatwi stalowych należy stosować łączniki samogwintujące (lub śrubę z nakrętką) z podkładką stalową i podkładką gumową o odpowiedniej jakości. Łączniki należy mocować w każdej bruździe blachy trapezowej, a na płatwiach pośrednich w co drugiej bruździe w przypadku gdy blachy trapezowe mają stanowić element usztywniający płatwie przed utratą stateczności giętno-skrętnej. Jeżeli nie jest wymagane takie usztywnienie, blachy należy mocować do płatwi za pomocą łączników przechodzących przez grzbiety fałdy, z zastosowaniem dodatkowych elementów podtrzymujących, o wymiarach dostosowanych do wymiarów fałdy. Łącznikami należy mocować każdy grzbiet blachy trapezowej, a na płatwiach pośrednich co drugi grzbiet. Odwodnienie dachu należy prowadzić za pomocą rynien odwadniających dylatowanych co 12 m. Nie należy stosować odwodnienia typu wewnętrznego. Minimalna dopuszczalna grubość wyrobów (blacha cynk-miedź-tytan) do pokryć dachowych układanych na ciągłym podłożu wynosi 0,6 mm. Wyroby profilowane (prefabrykowane) dzielą się na dwie kategorie: łączone w wyniku zginania w procesie montażu na budowie; łączone bez zginania w procesie montażu na budowie. W przypadku blachy cynk-miedź-tytan przewidzianej do wykonywania samonośnych wyrobów do pokryć dachowych stosuje się ustalenia normy PN-EN 506:2002. Wyroby samonośne z blachy cynk-miedź-tytan są produkowane w profilach: trapezowym, falistym, dachówkowym. W przypadku blachy profilowanej możliwe jest łączenie na rąbek stojący i zakład, a mocowanie powinno być schowane w obrębie konstrukcji blachy, aby nie było narażone na działanie czynników atmosferycznych. 5.3 Obróbki kominów Wokół kominów za pomocą kleju bitumicznego mocujemy izokliny. Pas tynku (szer. 20 cm) nad izoklinem gruntujemy preparatem gruntującym bitumicznym. Na izokliny wklejamy opas papy podkładowej szer. o. 50 cm z wywinięciem na komin i połać po 15 cm, podobne wywinięcie na komin ale o szer. 20 cm musi być wykonane z papy 5

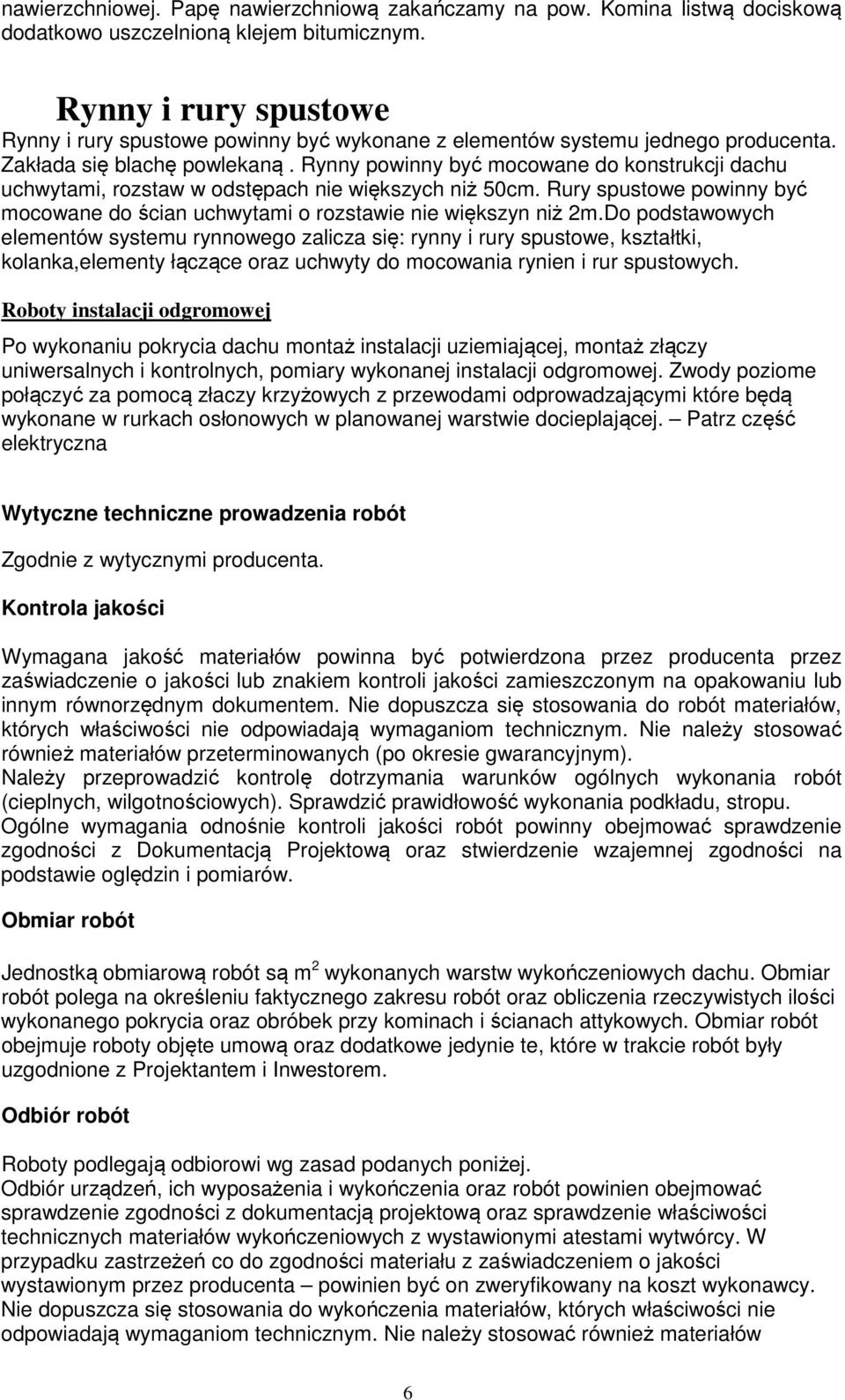

6 nawierzchniowej. Papę nawierzchniową zakańczamy na pow. Komina listwą dociskową dodatkowo uszczelnioną klejem bitumicznym. Rynny i rury spustowe Rynny i rury spustowe powinny być wykonane z elementów systemu jednego producenta. Zakłada się blachę powlekaną. Rynny powinny być mocowane do konstrukcji dachu uchwytami, rozstaw w odstępach nie większych niż 50cm. Rury spustowe powinny być mocowane do ścian uchwytami o rozstawie nie większyn niż 2m.Do podstawowych elementów systemu rynnowego zalicza się: rynny i rury spustowe, kształtki, kolanka,elementy łączące oraz uchwyty do mocowania rynien i rur spustowych. Roboty instalacji odgromowej Po wykonaniu pokrycia dachu montaż instalacji uziemiającej, montaż złączy uniwersalnych i kontrolnych, pomiary wykonanej instalacji odgromowej. Zwody poziome połączyć za pomocą złaczy krzyżowych z przewodami odprowadzającymi które będą wykonane w rurkach osłonowych w planowanej warstwie docieplającej. Patrz część elektryczna Wytyczne techniczne prowadzenia robót Zgodnie z wytycznymi producenta. Kontrola jakości Wymagana jakość materiałów powinna być potwierdzona przez producenta przez zaświadczenie o jakości lub znakiem kontroli jakości zamieszczonym na opakowaniu lub innym równorzędnym dokumentem. Nie dopuszcza się stosowania do robót materiałów, których właściwości nie odpowiadają wymaganiom technicznym. Nie należy stosować również materiałów przeterminowanych (po okresie gwarancyjnym). Należy przeprowadzić kontrolę dotrzymania warunków ogólnych wykonania robót (cieplnych, wilgotnościowych). Sprawdzić prawidłowość wykonania podkładu, stropu. Ogólne wymagania odnośnie kontroli jakości robót powinny obejmować sprawdzenie zgodności z Dokumentacją Projektową oraz stwierdzenie wzajemnej zgodności na podstawie oględzin i pomiarów. Obmiar robót Jednostką obmiarową robót są m 2 wykonanych warstw wykończeniowych dachu. Obmiar robót polega na określeniu faktycznego zakresu robót oraz obliczenia rzeczywistych ilości wykonanego pokrycia oraz obróbek przy kominach i ścianach attykowych. Obmiar robót obejmuje roboty objęte umową oraz dodatkowe jedynie te, które w trakcie robót były uzgodnione z Projektantem i Inwestorem. Odbiór robót Roboty podlegają odbiorowi wg zasad podanych poniżej. Odbiór urządzeń, ich wyposażenia i wykończenia oraz robót powinien obejmować sprawdzenie zgodności z dokumentacją projektową oraz sprawdzenie właściwości technicznych materiałów wykończeniowych z wystawionymi atestami wytwórcy. W przypadku zastrzeżeń co do zgodności materiału z zaświadczeniem o jakości wystawionym przez producenta powinien być on zweryfikowany na koszt wykonawcy. Nie dopuszcza się stosowania do wykończenia materiałów, których właściwości nie odpowiadają wymaganiom technicznym. Nie należy stosować również materiałów 6

7 przeterminowanych (po okresie gwarancyjnym). Wyniki odbiorów materiałów i wyrobów powinny być każdorazowo wpisywane do dziennika budowy. Pokrycie dachu budynku, obróbki blacharskie Zakres odbioru pokrycia dachowego. Odbiory robót pokrywczych powinny obejmować odbiory częściowe, dokonywane po zakończeniu kolejnych etapów wykonywanych robót pokrywczych, odbiór końcowy, dokonywany po wykonaniu całości pokrycia na dachu lub całości pokrycia na określonym fragmencie dachu. Odbiór częściowy powinien obejmować sprawdzenie podłoża. Dokładności wykonania płyty stropowej, jakości zastosowanych materiałów, dokładności wykonania poszczególnych warstw pokrycia, dokładności wykonania elementów obróbek blacharskich i ich połączenia z pokryciem. Odbiór końcowy polega na dokładnym sprawdzeniu stanu wykonania pokrycia i obróbek blacharsko-dekarskich i połączenia ich z urządzeniami odwadniającymi, a także wykonania na pokryciu ewentualnych zabezpieczeń eksploatacyjnych. Oceny technicznej robót należy dokonać w oparciu o odbiór końcowy przeprowadzany komisyjnie. Do odbioru końcowego należy przedstawić wyniki wszystkich odbiorów częściowych (międzyoperacyjnych). Jeżeli wykonane roboty budzą wątpliwości o do poprawności wykonania, należy poddać je szczegółowym oględzinom lub badaniom połączonym z wykonywaniem odkrywek. Zakres badań ustała komisja. Jeżeli przeprowadzone badania dadzą wynik dodatni, to wykonane roboty pokrywcze należy uznać za zgodne z niniejszymi warunkami technicznymi. W przypadku gdy chociaż jedno z przeprowadzonych badań i oględzin da wynik ujemny, wówczas całość wykonywanych robót pokrywczych lub tylko niewłaściwie wykonywaną ich część należy uznać za niezgodną z niniejszą SST. Ogólne zasady odbioru robót pokrywczych. Roboty pokrywcze. jako roboty zanikające, wymagają odbiorów częściowych. Badania w czasie odbioru częściowego należy przeprowadzać dla tych robot, do których dostęp później jest niemożliwy łub utrudniony. Badania końcowe pokrycia należy przeprowadzać po zakończeniu robót, po deszczu. Do odbioru technicznego robót pokrywczych wykonawca jest zobowiązany przedstawić dokumentację techniczną, zapisy stwierdzające dokonanie odbiorów częściowych podłoża oraz poszczególnych warstw lub fragmentów pokrycia, zapisy dotyczące wykonywania robót pokrywczych i rodzaju zastosowanych materiałów. Odbiór podłoża. Badania podłoży należy przeprowadzać w trakcie odbioru częściowego podczas suchej pogody, przed przystąpieniem do krycia połaci dachowych. Sprawdzenie równości powierzchni podłoża należy przeprowadzić za pomocą łaty kontrolnej o długości 2m lub za pomocą szablonu i przymiaru z podziałką milimetrową. Prześwit pomiędzy sprawdzaną powierzchnią a łatą przyłożoną do tej powierzchni nie powinien być większy niż 5 mm. Sprawdzanie równości podkładu należy przeprowadzić za pomocą łaty kontrolnej o długości 3 m. Prześwit między sprawdzaną powierzchnią a łatą przyłożoną do tej powierzchni nie powinien być większy niż 5 mm w kierunku prostopadłym do pochylenia połaci i nie większy niż 10 mm w kierunku równoległym do pochylenia połaci. Sprawdzenie pochylenia połaci dachowej należy przeprowadzać za pomocą przyrządu lub przez obliczenie. Dokładność pomiaru spadku podłużnego w korytach odwadniających powinna wynosić ok. 0,1%. Jeżeli w czasie odbiorów częściowych przeprowadzone badania dadzą wynik dodatni, to wykonane podłoża lub podkłady należy uznać za zgodne z niniejszą ST i dopuścić do wykonywania na nich pokryć dachowych. W przypadku gdy chociaż jedno z badań da wynik ujemny, wówczas odbierane podłoże lub podkład należy uznać za niezgodne z niniejszą ST. W razie uznania podłoża lub podkładu w całości lub części za niezgodne z wymaganiami niniejszej ST należy ustalić czy niezbędne jest całkowite lub częściowe odrzucenie wykonanych robót i nakazać ponowne ich wykonanie lob wykonać poprawki, które doprowadzą do zgodności robót z wymaganiami. Decyzję w 7

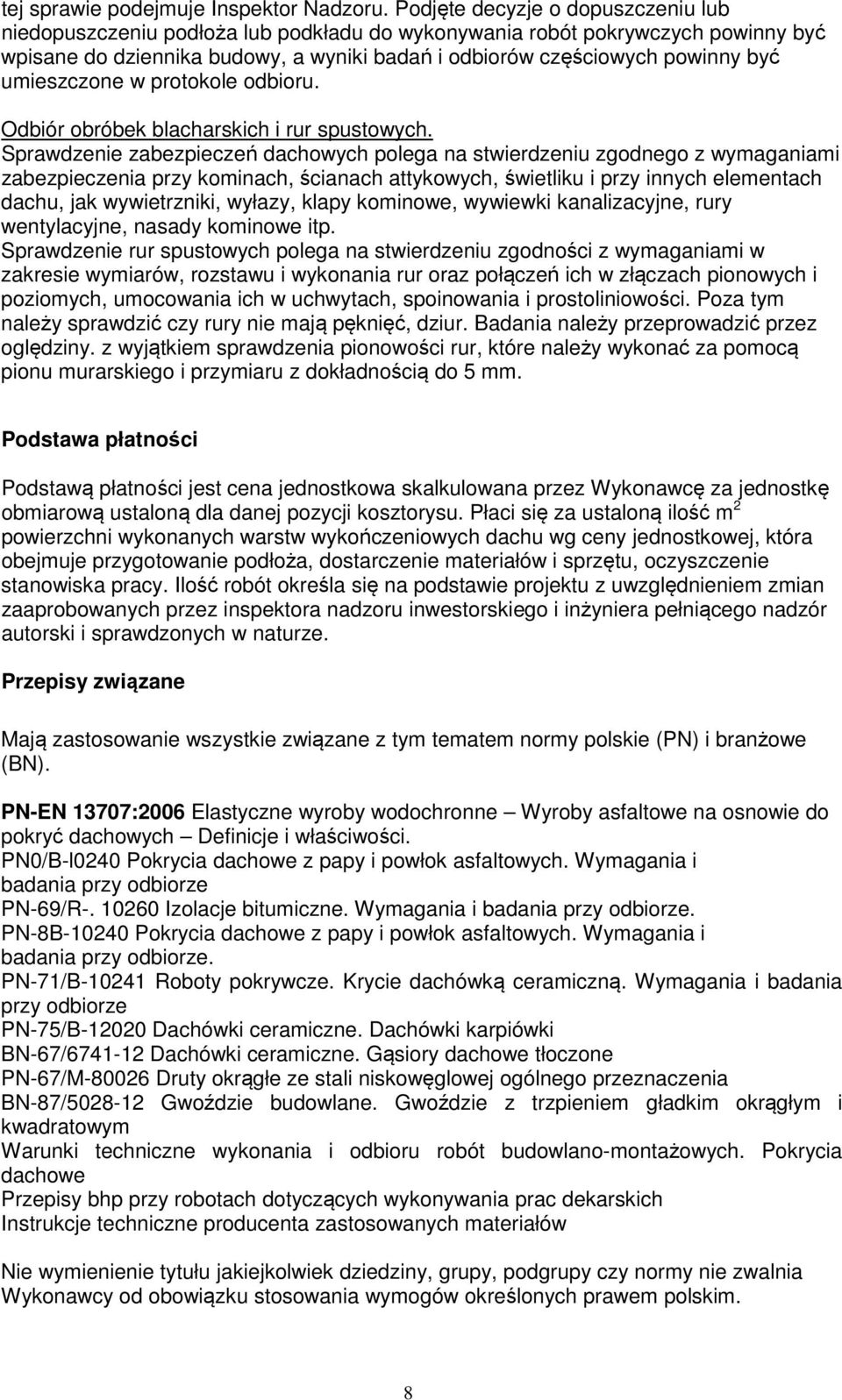

8 tej sprawie podejmuje Inspektor Nadzoru. Podjęte decyzje o dopuszczeniu lub niedopuszczeniu podłoża lub podkładu do wykonywania robót pokrywczych powinny być wpisane do dziennika budowy, a wyniki badań i odbiorów częściowych powinny być umieszczone w protokole odbioru. Odbiór obróbek blacharskich i rur spustowych. Sprawdzenie zabezpieczeń dachowych polega na stwierdzeniu zgodnego z wymaganiami zabezpieczenia przy kominach, ścianach attykowych, świetliku i przy innych elementach dachu, jak wywietrzniki, wyłazy, klapy kominowe, wywiewki kanalizacyjne, rury wentylacyjne, nasady kominowe itp. Sprawdzenie rur spustowych polega na stwierdzeniu zgodności z wymaganiami w zakresie wymiarów, rozstawu i wykonania rur oraz połączeń ich w złączach pionowych i poziomych, umocowania ich w uchwytach, spoinowania i prostoliniowości. Poza tym należy sprawdzić czy rury nie mają pęknięć, dziur. Badania należy przeprowadzić przez oględziny. z wyjątkiem sprawdzenia pionowości rur, które należy wykonać za pomocą pionu murarskiego i przymiaru z dokładnością do 5 mm. Podstawa płatności Podstawą płatności jest cena jednostkowa skalkulowana przez Wykonawcę za jednostkę obmiarową ustaloną dla danej pozycji kosztorysu. Płaci się za ustaloną ilość m 2 powierzchni wykonanych warstw wykończeniowych dachu wg ceny jednostkowej, która obejmuje przygotowanie podłoża, dostarczenie materiałów i sprzętu, oczyszczenie stanowiska pracy. Ilość robót określa się na podstawie projektu z uwzględnieniem zmian zaaprobowanych przez inspektora nadzoru inwestorskiego i inżyniera pełniącego nadzór autorski i sprawdzonych w naturze. Przepisy związane Mają zastosowanie wszystkie związane z tym tematem normy polskie (PN) i branżowe (BN). PN-EN 13707:2006 Elastyczne wyroby wodochronne Wyroby asfaltowe na osnowie do pokryć dachowych Definicje i właściwości. PN0/B-l0240 Pokrycia dachowe z papy i powłok asfaltowych. Wymagania i badania przy odbiorze PN-69/R Izolacje bitumiczne. Wymagania i badania przy odbiorze. PN-8B Pokrycia dachowe z papy i powłok asfaltowych. Wymagania i badania przy odbiorze. PN-71/B Roboty pokrywcze. Krycie dachówką ceramiczną. Wymagania i badania przy odbiorze PN-75/B Dachówki ceramiczne. Dachówki karpiówki BN-67/ Dachówki ceramiczne. Gąsiory dachowe tłoczone PN-67/M Druty okrągłe ze stali niskowęglowej ogólnego przeznaczenia BN-87/ Gwoździe budowlane. Gwoździe z trzpieniem gładkim okrągłym i kwadratowym Warunki techniczne wykonania i odbioru robót budowlano-montażowych. Pokrycia dachowe Przepisy bhp przy robotach dotyczących wykonywania prac dekarskich Instrukcje techniczne producenta zastosowanych materiałów Nie wymienienie tytułu jakiejkolwiek dziedziny, grupy, podgrupy czy normy nie zwalnia Wykonawcy od obowiązku stosowania wymogów określonych prawem polskim. 8

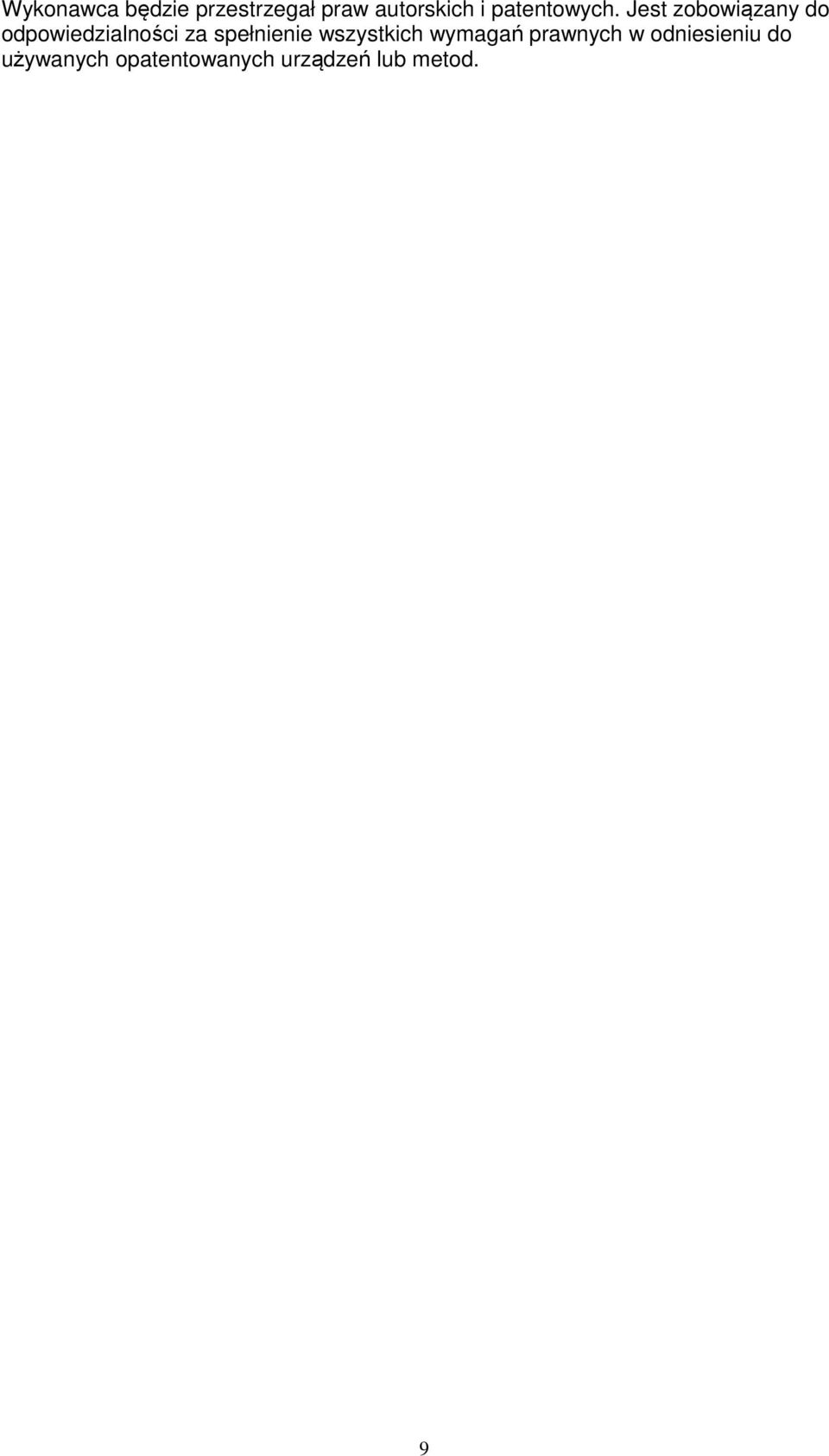

9 Wykonawca będzie przestrzegał praw autorskich i patentowych. Jest zobowiązany do odpowiedzialności za spełnienie wszystkich wymagań prawnych w odniesieniu do używanych opatentowanych urządzeń lub metod. 9
