1 GPWC- gruntowy powietrzny wymiennik ciepła Warszawa

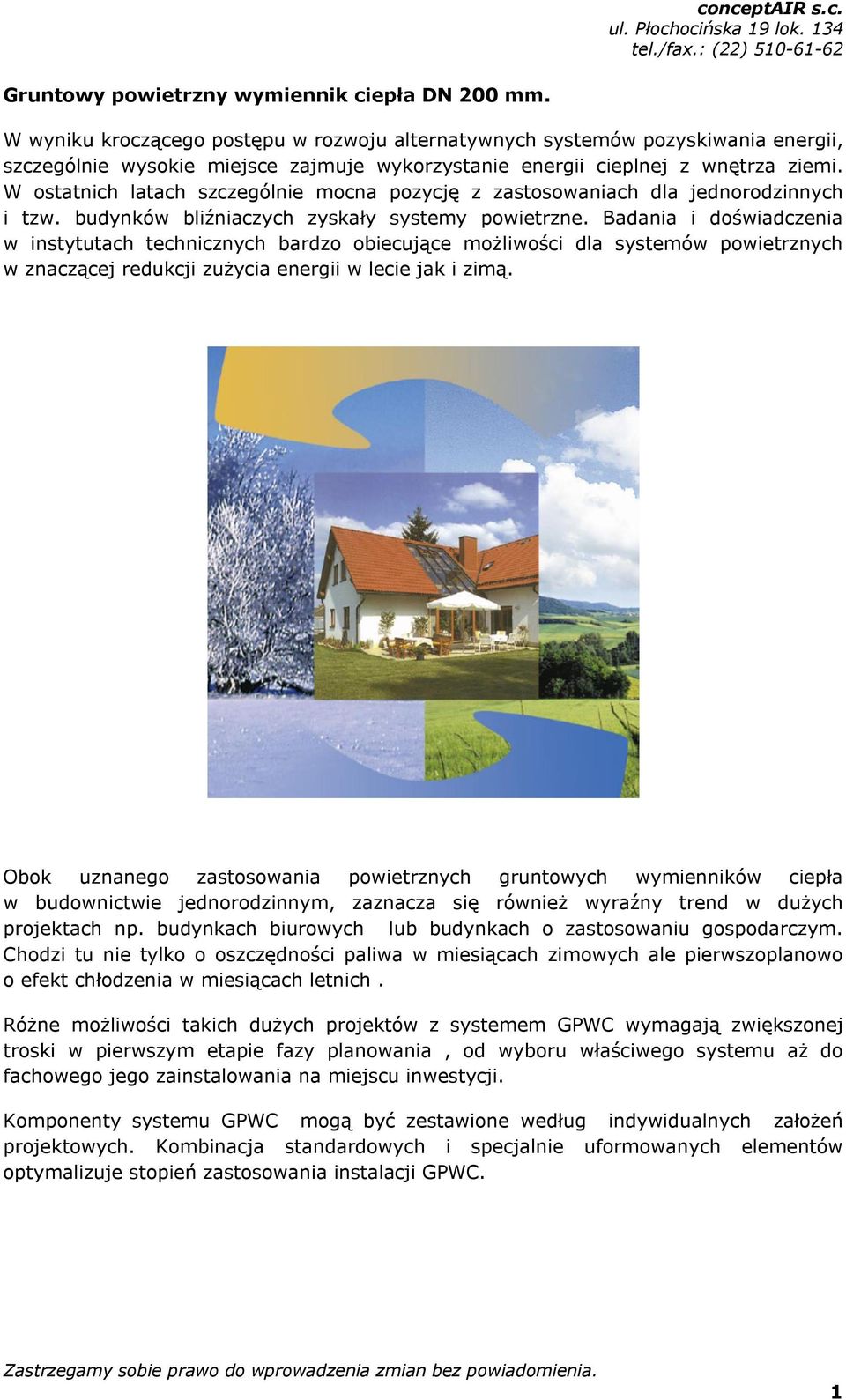

2 Gruntowy powietrzny wymiennik ciepła DN 200 mm. W wyniku kroczącego postępu w rozwoju alternatywnych systemów pozyskiwania energii, szczególnie wysokie miejsce zajmuje wykorzystanie energii cieplnej z wnętrza ziemi. W ostatnich latach szczególnie mocna pozycję z zastosowaniach dla jednorodzinnych i tzw. budynków bliźniaczych zyskały systemy powietrzne. Badania i doświadczenia w instytutach technicznych bardzo obiecujące możliwości dla systemów powietrznych w znaczącej redukcji zużycia energii w lecie jak i zimą. Obok uznanego zastosowania powietrznych gruntowych wymienników ciepła w budownictwie jednorodzinnym, zaznacza się również wyraźny trend w dużych projektach np. budynkach biurowych lub budynkach o zastosowaniu gospodarczym. Chodzi tu nie tylko o oszczędności paliwa w miesiącach zimowych ale pierwszoplanowo o efekt chłodzenia w miesiącach letnich. Różne możliwości takich dużych projektów z systemem GPWC wymagają zwiększonej troski w pierwszym etapie fazy planowania, od wyboru właściwego systemu aż do fachowego jego zainstalowania na miejscu inwestycji. Komponenty systemu GPWC mogą być zestawione według indywidualnych założeń projektowych. Kombinacja standardowych i specjalnie uformowanych elementów optymalizuje stopień zastosowania instalacji GPWC. 1

W ostatnich latach szczególnie mocna pozycję z zastosowaniach dla jednorodzinnych i tzw. budynków bliźniaczych zyskały systemy powietrzne.

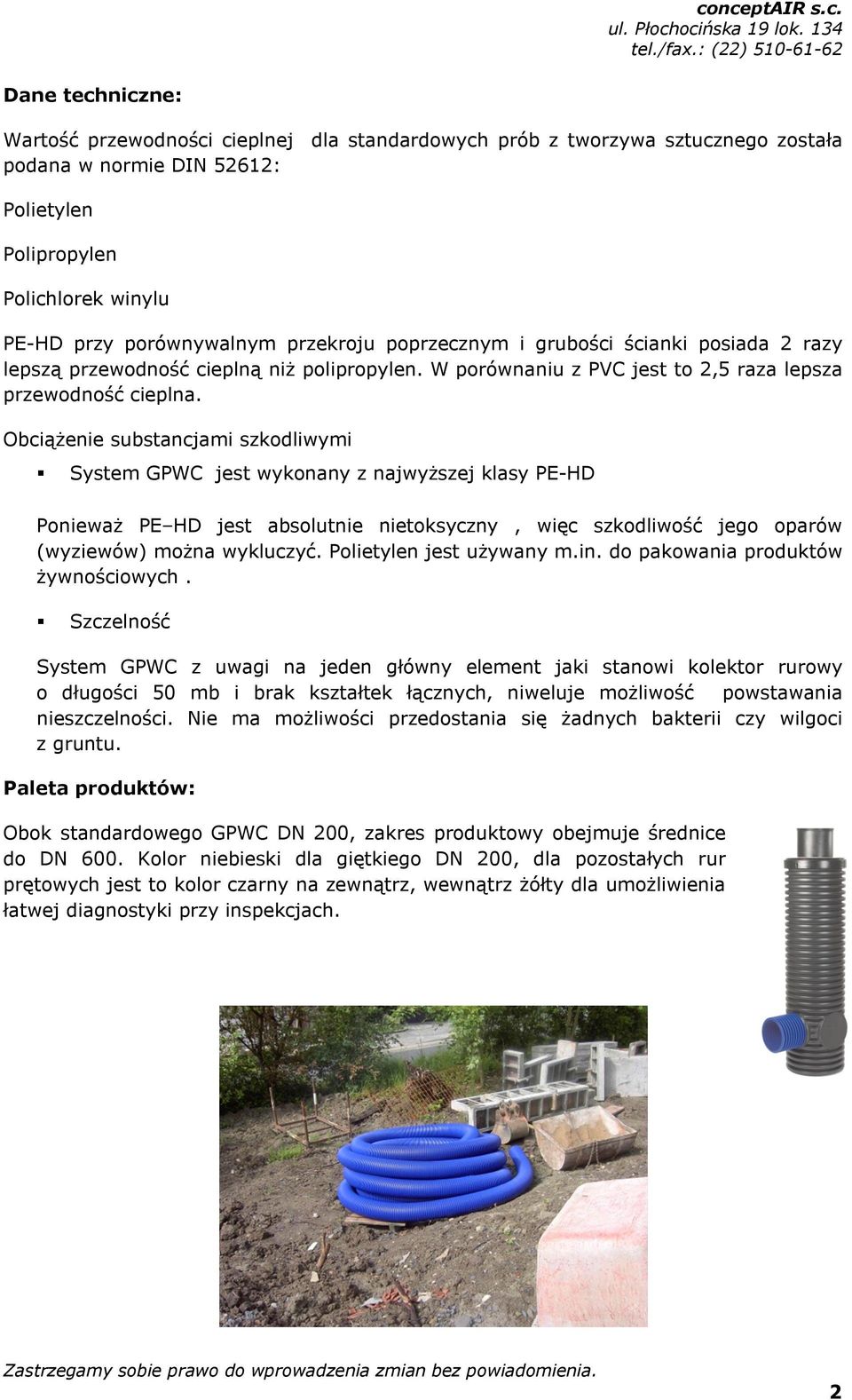

3 Dane techniczne: Wartość przewodności cieplnej dla standardowych prób z tworzywa sztucznego została podana w normie DIN 52612: Polietylen Polipropylen Polichlorek winylu PE-HD przy porównywalnym przekroju poprzecznym i grubości ścianki posiada 2 razy lepszą przewodność cieplną niż polipropylen. W porównaniu z PVC jest to 2,5 raza lepsza przewodność cieplna. Obciążenie substancjami szkodliwymi System GPWC jest wykonany z najwyższej klasy PE-HD Ponieważ PE HD jest absolutnie nietoksyczny, więc szkodliwość jego oparów (wyziewów) można wykluczyć. Polietylen jest używany m.in. do pakowania produktów żywnościowych. Szczelność System GPWC z uwagi na jeden główny element jaki stanowi kolektor rurowy o długości 50 mb i brak kształtek łącznych, niweluje możliwość powstawania nieszczelności. Nie ma możliwości przedostania się żadnych bakterii czy wilgoci z gruntu. Paleta produktów: Obok standardowego GPWC DN 200, zakres produktowy obejmuje średnice do DN 600. Kolor niebieski dla giętkiego DN 200, dla pozostałych rur prętowych jest to kolor czarny na zewnątrz, wewnątrz żółty dla umożliwienia łatwej diagnostyki przy inspekcjach. 2

Obciążenie substancjami szkodliwymi System GPWC jest wykonany z najwyższej klasy PE-HD Ponieważ PE HD jest absolutnie nietoksyczny, więc szkodliwość jego oparów (wyziewów) można wykluczyć.

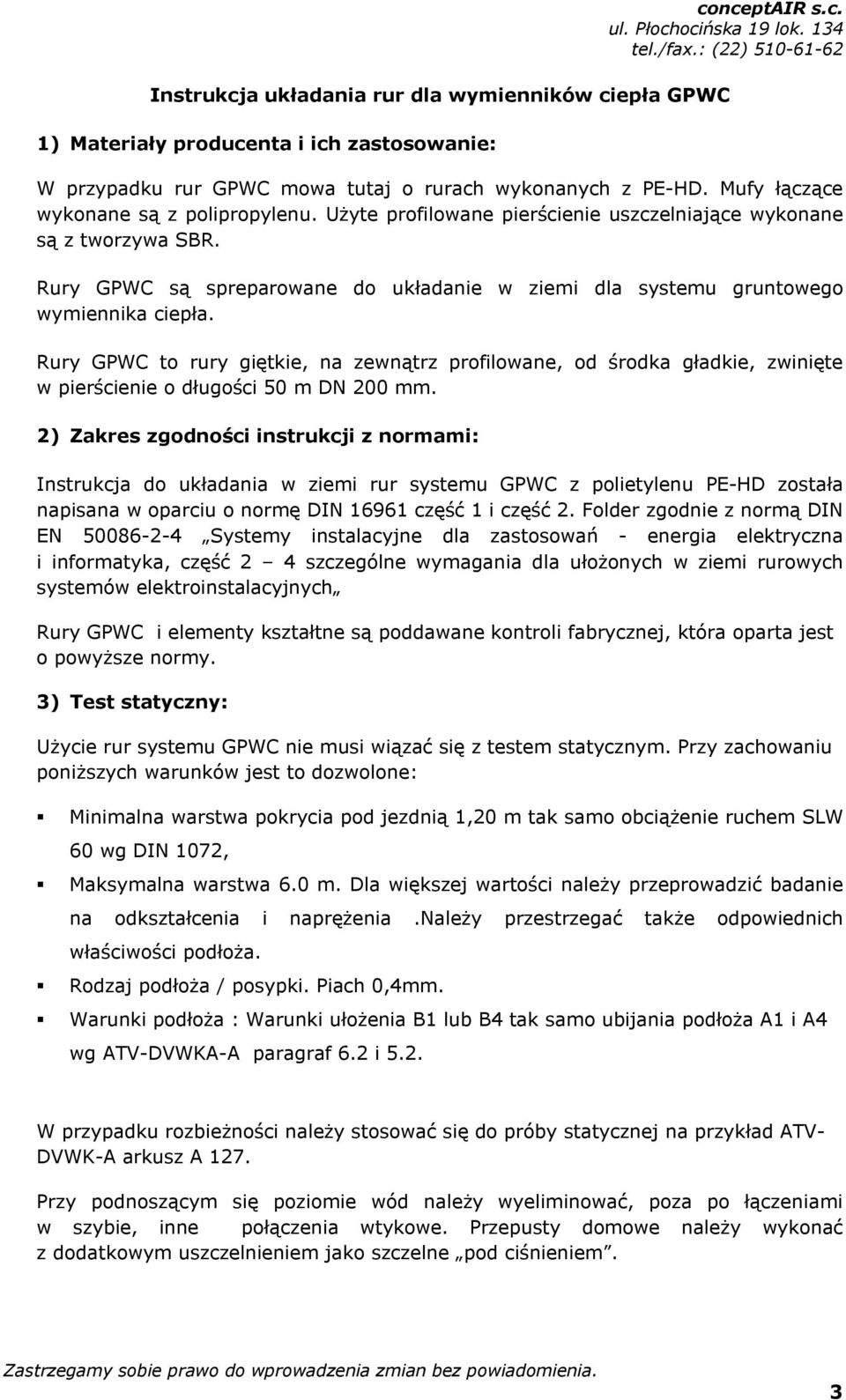

4 Instrukcja układania rur dla wymienników ciepła GPWC 1) Materiały producenta i ich zastosowanie: W przypadku rur GPWC mowa tutaj o rurach wykonanych z PE-HD. Mufy łączące wykonane są z polipropylenu. Użyte profilowane pierścienie uszczelniające wykonane są z tworzywa SBR. Rury GPWC są spreparowane do układanie w ziemi dla systemu gruntowego wymiennika ciepła. Rury GPWC to rury giętkie, na zewnątrz profilowane, od środka gładkie, zwinięte w pierścienie o długości 50 m DN 200 mm. 2) Zakres zgodności instrukcji z normami: Instrukcja do układania w ziemi rur systemu GPWC z polietylenu PE-HD została napisana w oparciu o normę DIN część 1 i część 2. Folder zgodnie z normą DIN EN Systemy instalacyjne dla zastosowań - energia elektryczna i informatyka, część 2 4 szczególne wymagania dla ułożonych w ziemi rurowych systemów elektroinstalacyjnych Rury GPWC i elementy kształtne są poddawane kontroli fabrycznej, która oparta jest o powyższe normy. 3) Test statyczny: Użycie rur systemu GPWC nie musi wiązać się z testem statycznym. Przy zachowaniu poniższych warunków jest to dozwolone: Minimalna warstwa pokrycia pod jezdnią 1,20 m tak samo obciążenie ruchem SLW 60 wg DIN 1072, Maksymalna warstwa 6.0 m. Dla większej wartości należy przeprowadzić badanie na odkształcenia i naprężenia.należy przestrzegać także odpowiednich właściwości podłoża. Rodzaj podłoża / posypki. Piach 0,4mm. Warunki podłoża : Warunki ułożenia B1 lub B4 tak samo ubijania podłoża A1 i A4 wg ATV-DVWKA-A paragraf 6.2 i 5.2. W przypadku rozbieżności należy stosować się do próby statycznej na przykład ATV- DVWK-A arkusz A 127. Przy podnoszącym się poziomie wód należy wyeliminować, poza po łączeniami w szybie, inne połączenia wtykowe. Przepusty domowe należy wykonać z dodatkowym uszczelnieniem jako szczelne pod ciśnieniem. 3

Rury GPWC to rury giętkie, na zewnątrz profilowane, od środka gładkie, zwinięte w pierścienie o długości 50 m DN 200 mm.

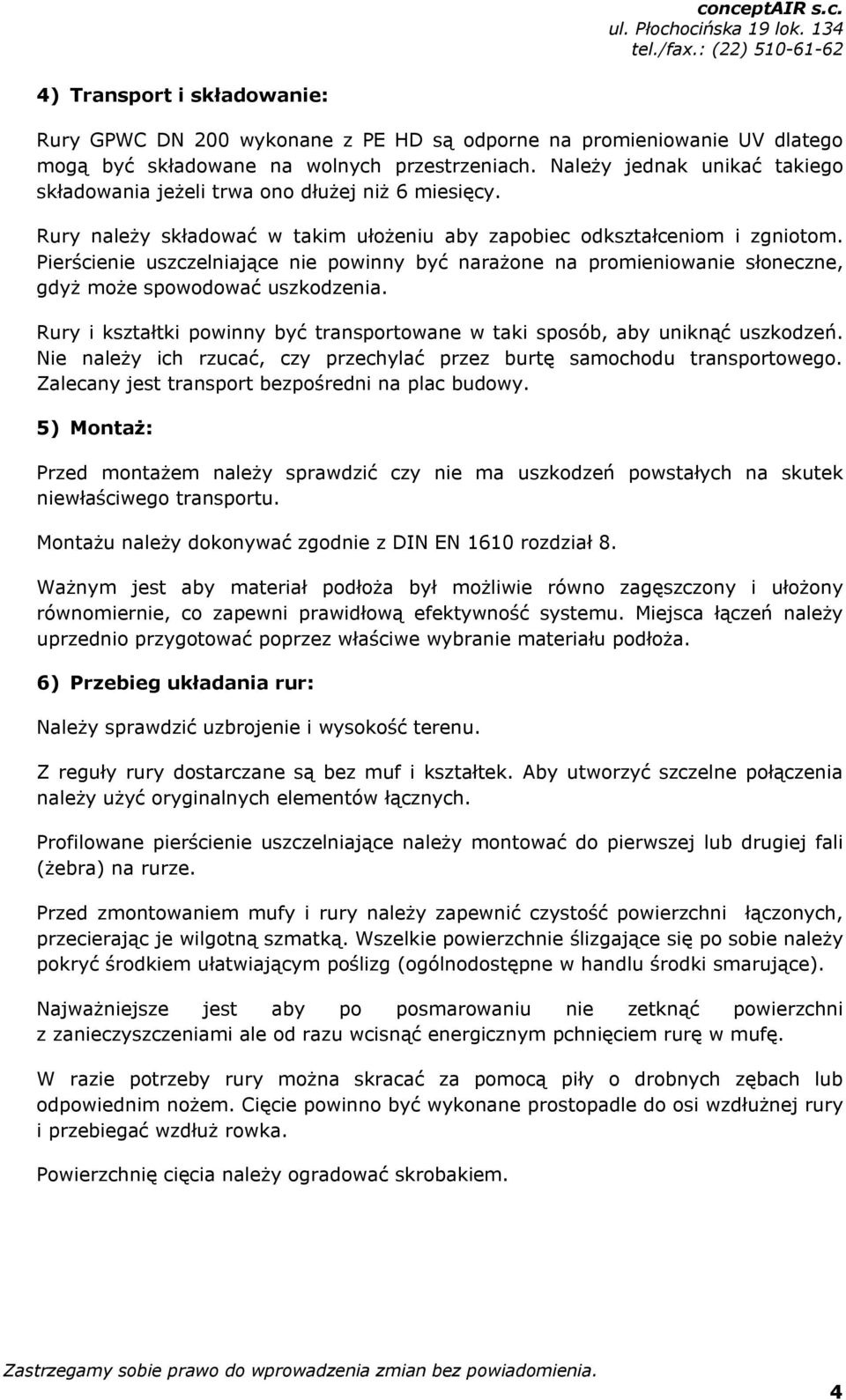

5 4) Transport i składowanie: Rury GPWC DN 200 wykonane z PE HD są odporne na promieniowanie UV dlatego mogą być składowane na wolnych przestrzeniach. Należy jednak unikać takiego składowania jeżeli trwa ono dłużej niż 6 miesięcy. Rury należy składować w takim ułożeniu aby zapobiec odkształceniom i zgniotom. Pierścienie uszczelniające nie powinny być narażone na promieniowanie słoneczne, gdyż może spowodować uszkodzenia. Rury i kształtki powinny być transportowane w taki sposób, aby uniknąć uszkodzeń. Nie należy ich rzucać, czy przechylać przez burtę samochodu transportowego. Zalecany jest transport bezpośredni na plac budowy. 5) Montaż: Przed montażem należy sprawdzić czy nie ma uszkodzeń powstałych na skutek niewłaściwego transportu. Montażu należy dokonywać zgodnie z DIN EN 1610 rozdział 8. Ważnym jest aby materiał podłoża był możliwie równo zagęszczony i ułożony równomiernie, co zapewni prawidłową efektywność systemu. Miejsca łączeń należy uprzednio przygotować poprzez właściwe wybranie materiału podłoża. 6) Przebieg układania rur: Należy sprawdzić uzbrojenie i wysokość terenu. Z reguły rury dostarczane są bez muf i kształtek. Aby utworzyć szczelne połączenia należy użyć oryginalnych elementów łącznych. Profilowane pierścienie uszczelniające należy montować do pierwszej lub drugiej fali (żebra) na rurze. Przed zmontowaniem mufy i rury należy zapewnić czystość powierzchni łączonych, przecierając je wilgotną szmatką. Wszelkie powierzchnie ślizgające się po sobie należy pokryć środkiem ułatwiającym poślizg (ogólnodostępne w handlu środki smarujące). Najważniejsze jest aby po posmarowaniu nie zetknąć powierzchni z zanieczyszczeniami ale od razu wcisnąć energicznym pchnięciem rurę w mufę. W razie potrzeby rury można skracać za pomocą piły o drobnych zębach lub odpowiednim nożem. Cięcie powinno być wykonane prostopadle do osi wzdłużnej rury i przebiegać wzdłuż rowka. Powierzchnię cięcia należy ogradować skrobakiem. 4

Pierścienie uszczelniające nie powinny być narażone na promieniowanie słoneczne, gdyż może spowodować uszkodzenia. Rury i kształtki powinny być transportowane w taki sposób, aby uniknąć uszkodzeń.

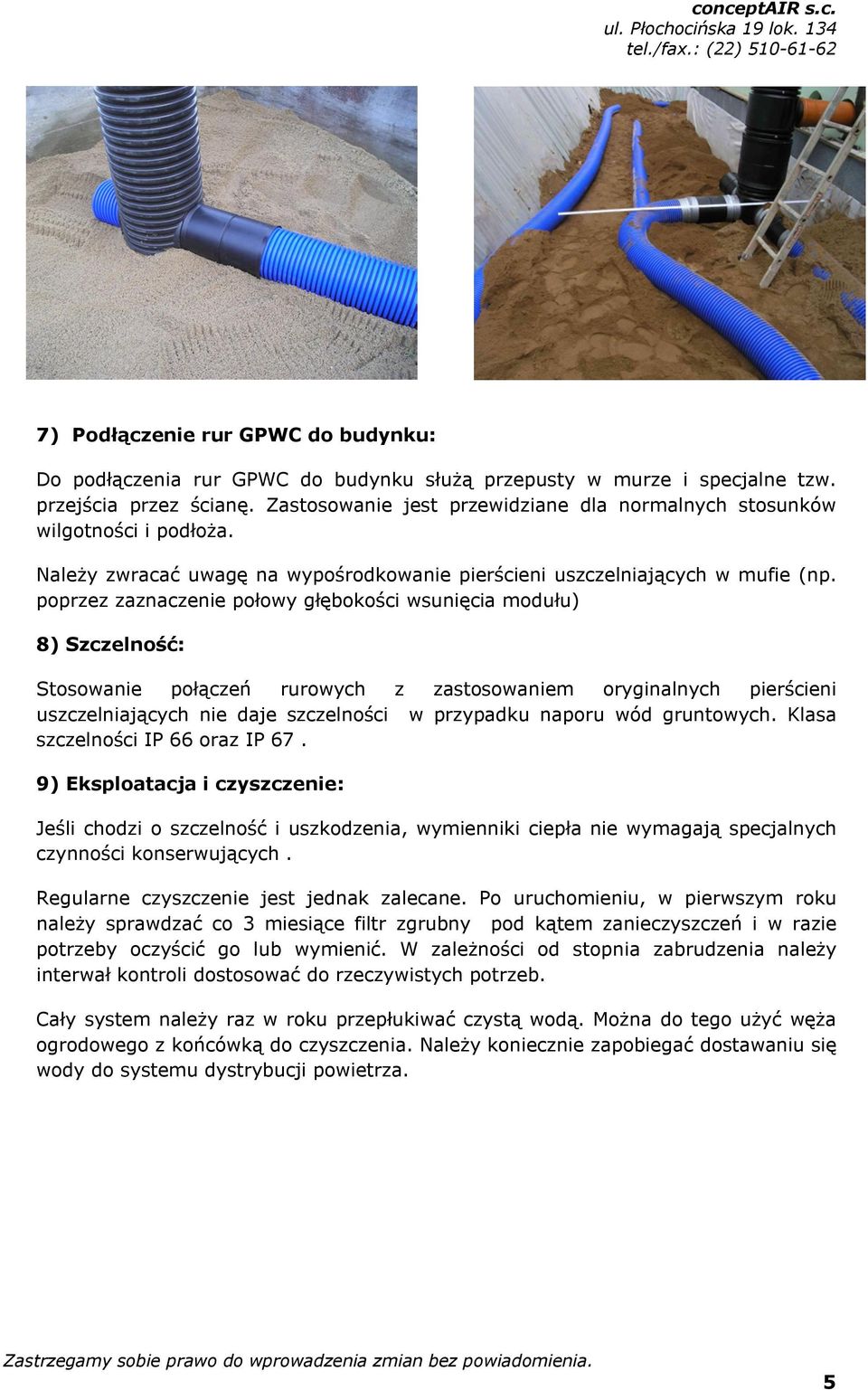

6 7) Podłączenie rur GPWC do budynku: Do podłączenia rur GPWC do budynku służą przepusty w murze i specjalne tzw. przejścia przez ścianę. Zastosowanie jest przewidziane dla normalnych stosunków wilgotności i podłoża. Należy zwracać uwagę na wypośrodkowanie pierścieni uszczelniających w mufie (np. poprzez zaznaczenie połowy głębokości wsunięcia modułu) 8) Szczelność: Stosowanie połączeń rurowych z zastosowaniem oryginalnych pierścieni uszczelniających nie daje szczelności w przypadku naporu wód gruntowych. Klasa szczelności IP 66 oraz IP 67. 9) Eksploatacja i czyszczenie: Jeśli chodzi o szczelność i uszkodzenia, wymienniki ciepła nie wymagają specjalnych czynności konserwujących. Regularne czyszczenie jest jednak zalecane. Po uruchomieniu, w pierwszym roku należy sprawdzać co 3 miesiące filtr zgrubny pod kątem zanieczyszczeń i w razie potrzeby oczyścić go lub wymienić. W zależności od stopnia zabrudzenia należy interwał kontroli dostosować do rzeczywistych potrzeb. Cały system należy raz w roku przepłukiwać czystą wodą. Można do tego użyć węża ogrodowego z końcówką do czyszczenia. Należy koniecznie zapobiegać dostawaniu się wody do systemu dystrybucji powietrza. 5

poprzez zaznaczenie połowy głębokości wsunięcia modułu) 8) Szczelność: Stosowanie połączeń rurowych z zastosowaniem oryginalnych pierścieni uszczelniających nie daje szczelności w przypadku naporu
