PROTOKÓŁ Nr... Protokół pomiarów rezystancji uziemień wykonanych dnia...

Wielkość: px
Rozpocząć pokaz od strony:

Download "PROTOKÓŁ Nr... Protokół pomiarów rezystancji uziemień wykonanych dnia..."

Transkrypt

1 Załącznik nr 3 Protokół pomiarów rezystancji uziemień wykonanych dnia... Inwestor... Wykonawca... Obiekt... Pomiar wykonano metodą... Stan pogody w ciągu trzech dni poprzedzających pomiar... Rodzaj gleby... Rodzaj uziomów... Lp. Rezystancja wymagana [ ] Rezystancja pomierzona [ ] OCENA pomiaru UWAGI:... Orzeczenie....

2 Załącznik nr 5 Protokół pomiarów transformatora...kv wykonanych dnia... Inwestor... Wykonawca... Obiekt... Dane techniczne transformatora: Producent... Typ... fabryczny... Moc... KVA napięcie... kv Uz... % Grupa połączeń... In... A Pomiar rezystancji izolacji R oraz wskaźnik absorpcji R /R Pomiaru dokonano przyrządem... Napięcie 2500V... Temperatura otoczenia (zewnętrzna)... Uzwojenie G - Dz D - Gz G - D - E Pomiar rezystancji uzwojeń Wyniki pomiarów w Uzwojenie Temp. oleju Zaczep Rezystancja izolacji w M po czasie w sekundach R 15 R 60 Temp. 1V-1W 1U-1V R /R U-1W nn -- 2U-2N 2V-2N 2W-2N UWAGI:... Orzeczenie....

3 Załącznik nr 1 Protokół pomiarów rezystancji uziemień wykonanych dnia... Inwestor... Wykonawca... Obiekt... Pomiar wykonano metodą... Stan pogody w ciągu trzech dni poprzedzających pomiar... Rodzaj gleby... Rodzaj uziomów... Rezystancja w R1... R2... R3... R4... R1 R3 R2 R4 Kierunek GPZ UWAGI:... Orzeczenie....

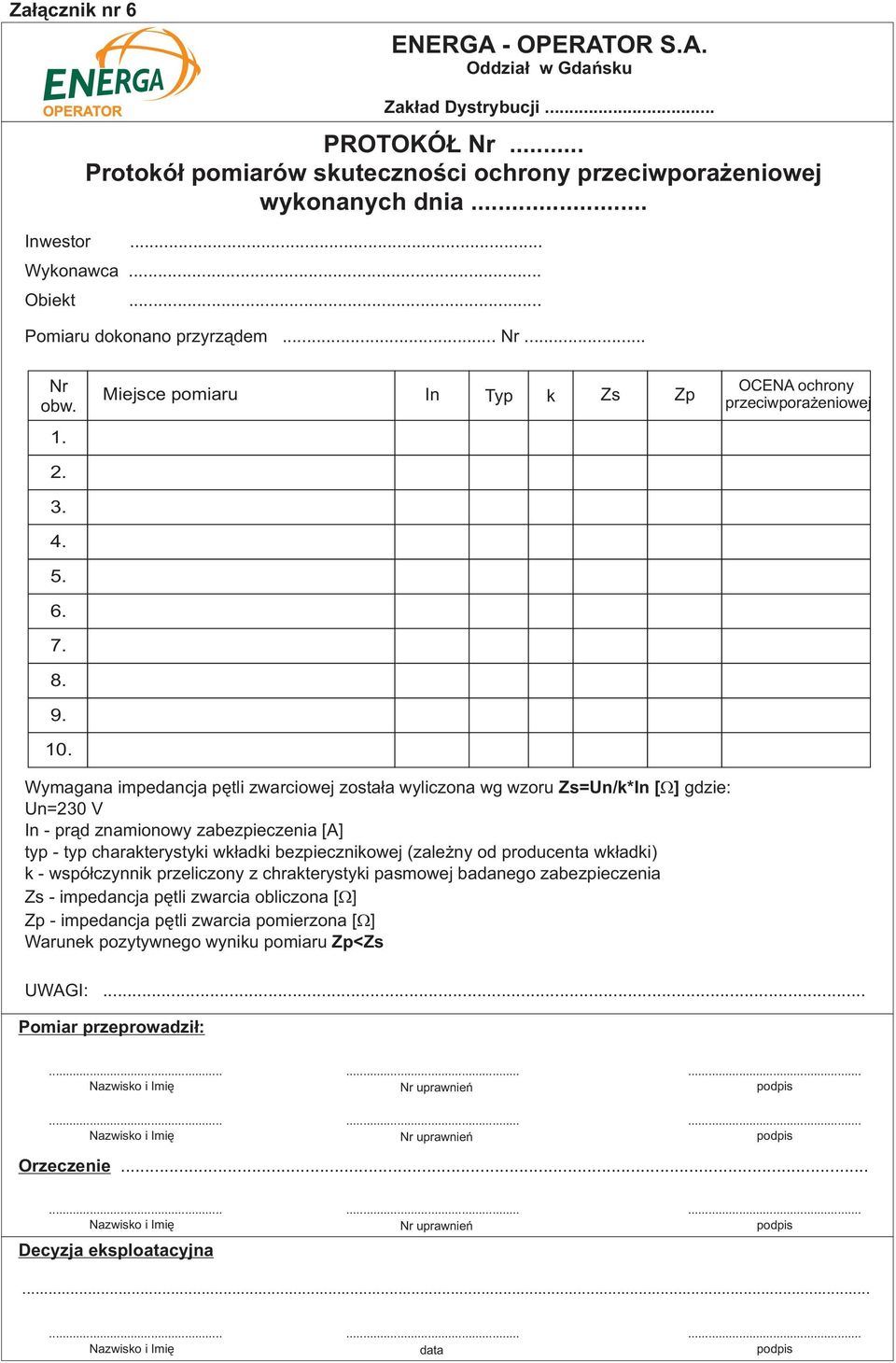

4 Załącznik nr 6 Protokół pomiarów skuteczności ochrony przeciwporażeniowej wykonanych dnia... Inwestor... Wykonawca... Obiekt... In Typ k Zs Zp OCENA ochrony przeciwporażeniowej Wymagana impedancja pętli zwarciowej została wyliczona wg wzoru Zs=Un/k*In [ ] gdzie: Un=230 V In - prąd znamionowy zabezpieczenia [A] typ - typ charakterystyki wkładki bezpiecznikowej (zależny od producenta wkładki) k - współczynnik przeliczony z chrakterystyki pasmowej badanego zabezpieczenia Zs - impedancja pętli zwarcia obliczona [ ] Zp - impedancja pętli zwarcia pomierzona [ ] Warunek pozytywnego wyniku pomiaru Zp<Zs UWAGI:... Orzeczenie....

5 Załącznik nr 4 Protokół pomiarów rezystancji izolacji i impedancji pętli zwarciowej instalacji wewnętrznej nn wykonanych dnia... Inwestor... Wykonawca... Obiekt... Pomiar impedancji pętli zwarciowej instalacji wewnętrznej nn In Typ k Zs Zp OCENA ochrony przeciwporażeniowej Wymagana impedancja pętli zwarciowej została wyliczona wg wzoru Zs=Un/k*In [ ] gdzie: Un=230 V In - prąd znamionowy zabezpieczenia [A] typ - typ charakterystyki wkładki bezpiecznikowej (zależny od producenta wkładki) k - współczynnik przeliczony z chrakterystyki pasmowej badanego zabezpieczenia Zs - impedancja pętli zwarcia obliczona [ ] Zp - impedancja pętli zwarcia pomierzona [ ] Warunek pozytywnego wyniku pomiaru Zp<Zs Pomiar rezystancji izolacji instalacji wewnętrznej nn Zmierzona rezystancja izolacji w M L1-L2 L1-L3 L2-L3 L1-N L2-N L3-N L1-PEL2-PEL3-PE N-PE Ciągłość żył OCENA UWAGI:... Orzeczenie....
