Przedmiar robót INSTALACJE WODNO-KANALIZACYJNE

Transkrypt

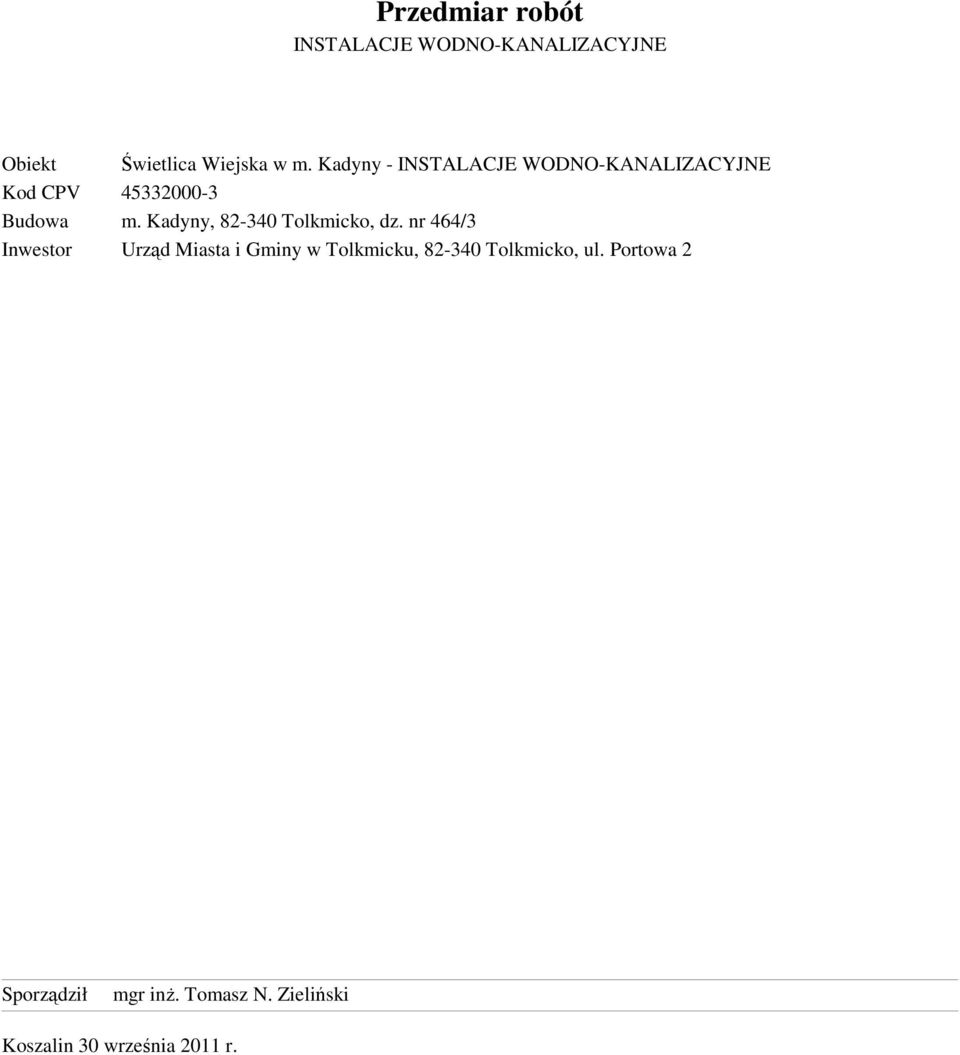

1 Przedmiar robót INSTALACJE WODNO-KANALIZACYJNE Obiekt Kod CPV Budowa m. Kadyny, Tolkmicko, dz. nr 464/3 Inwestor Urząd Miasta i Gminy w Tolkmicku, Tolkmicko, ul. Portowa 2 Sporządził mgr inŝ. Tomasz N. Zieliński Koszalin 30 września 2011 r.

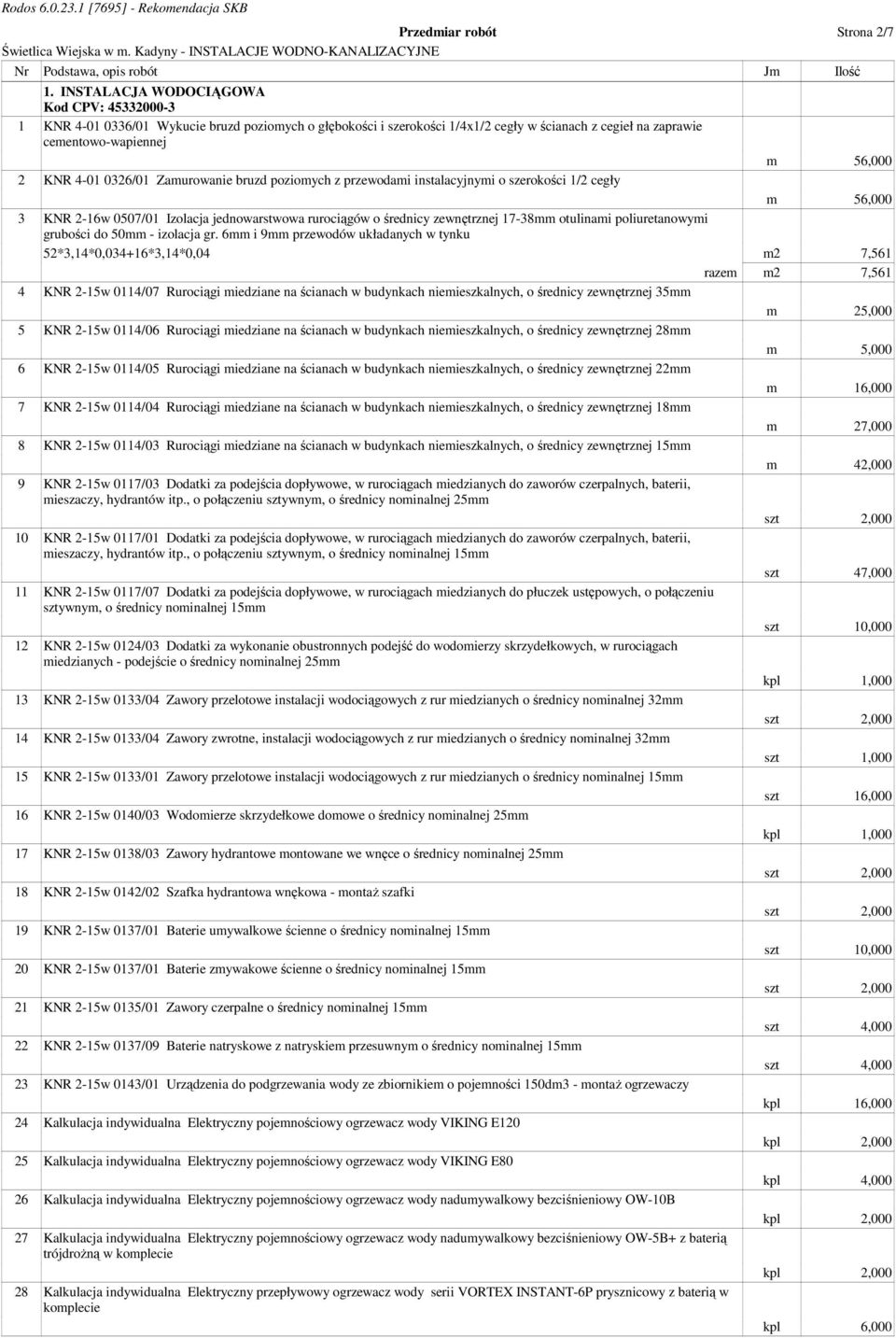

2 Przedmiar robót Strona 2/7 Nr Podstawa, opis robót Jm Ilość 1. INSTALACJA WODOCIĄGOWA Kod CPV: KNR /01 Wykucie bruzd poziomych o głębokości i szerokości 1/4x1/2 cegły w ścianach z cegieł na zaprawie cementowo-wapiennej m 56,000 2 KNR /01 Zamurowanie bruzd poziomych z przewodami instalacyjnymi o szerokości 1/2 cegły m 56,000 3 KNR 2-16w 0507/01 Izolacja jednowarstwowa rurociągów o średnicy zewnętrznej 17-38mm otulinami poliuretanowymi grubości do 50mm - izolacja gr. 6mm i 9mm przewodów układanych w tynku 52*3,14*0,034+16*3,14*0,04 m2 7,561 razem m2 7,561 4 KNR 2-15w 0114/07 Rurociągi miedziane na ścianach w budynkach niemieszkalnych, o średnicy zewnętrznej 35mm m 25,000 5 KNR 2-15w 0114/06 Rurociągi miedziane na ścianach w budynkach niemieszkalnych, o średnicy zewnętrznej 28mm m 5,000 6 KNR 2-15w 0114/05 Rurociągi miedziane na ścianach w budynkach niemieszkalnych, o średnicy zewnętrznej 22mm m 16,000 7 KNR 2-15w 0114/04 Rurociągi miedziane na ścianach w budynkach niemieszkalnych, o średnicy zewnętrznej 18mm m 27,000 8 KNR 2-15w 0114/03 Rurociągi miedziane na ścianach w budynkach niemieszkalnych, o średnicy zewnętrznej 15mm m 42,000 9 KNR 2-15w 0117/03 Dodatki za podejścia dopływowe, w rurociągach miedzianych do zaworów czerpalnych, baterii, mieszaczy, hydrantów itp., o połączeniu sztywnym, o średnicy nominalnej 25mm 10 KNR 2-15w 0117/01 Dodatki za podejścia dopływowe, w rurociągach miedzianych do zaworów czerpalnych, baterii, mieszaczy, hydrantów itp., o połączeniu sztywnym, o średnicy nominalnej 15mm szt 47, KNR 2-15w 0117/07 Dodatki za podejścia dopływowe, w rurociągach miedzianych do płuczek ustępowych, o połączeniu sztywnym, o średnicy nominalnej 15mm szt 10, KNR 2-15w 0124/03 Dodatki za wykonanie obustronnych podejść do wodomierzy skrzydełkowych, w rurociągach miedzianych - podejście o średnicy nominalnej 25mm 13 KNR 2-15w 0133/04 Zawory przelotowe instalacji wodociągowych z rur miedzianych o średnicy nominalnej 32mm 14 KNR 2-15w 0133/04 Zawory zwrotne, instalacji wodociągowych z rur miedzianych o średnicy nominalnej 32mm szt 1, KNR 2-15w 0133/01 Zawory przelotowe instalacji wodociągowych z rur miedzianych o średnicy nominalnej 15mm szt 16, KNR 2-15w 0140/03 Wodomierze skrzydełkowe domowe o średnicy nominalnej 25mm 17 KNR 2-15w 0138/03 Zawory hydrantowe montowane we wnęce o średnicy nominalnej 25mm 18 KNR 2-15w 0142/02 Szafka hydrantowa wnękowa - montaŝ szafki 19 KNR 2-15w 0137/01 Baterie umywalkowe ścienne o średnicy nominalnej 15mm szt 10, KNR 2-15w 0137/01 Baterie zmywakowe ścienne o średnicy nominalnej 15mm 21 KNR 2-15w 0135/01 Zawory czerpalne o średnicy nominalnej 15mm szt 4, KNR 2-15w 0137/09 Baterie natryskowe z natryskiem przesuwnym o średnicy nominalnej 15mm szt 4, KNR 2-15w 0143/01 Urządzenia do podgrzewania wody ze zbiornikiem o pojemności 150dm3 - montaŝ ogrzewaczy kpl 16, Kalkulacja indywidualna Elektryczny pojemnościowy ogrzewacz wody VIKING E Kalkulacja indywidualna Elektryczny pojemnościowy ogrzewacz wody VIKING E80 kpl 4, Kalkulacja indywidualna Elektryczny pojemnościowy ogrzewacz wody nadumywalkowy bezciśnieniowy OW-10B 27 Kalkulacja indywidualna Elektryczny pojemnościowy ogrzewacz wody nadumywalkowy bezciśnieniowy OW-5B+ z baterią trójdroŝną w komplecie 28 Kalkulacja indywidualna Elektryczny przepływowy ogrzewacz wody serii VORTEX INSTANT-6P prysznicowy z baterią w komplecie kpl 6,000

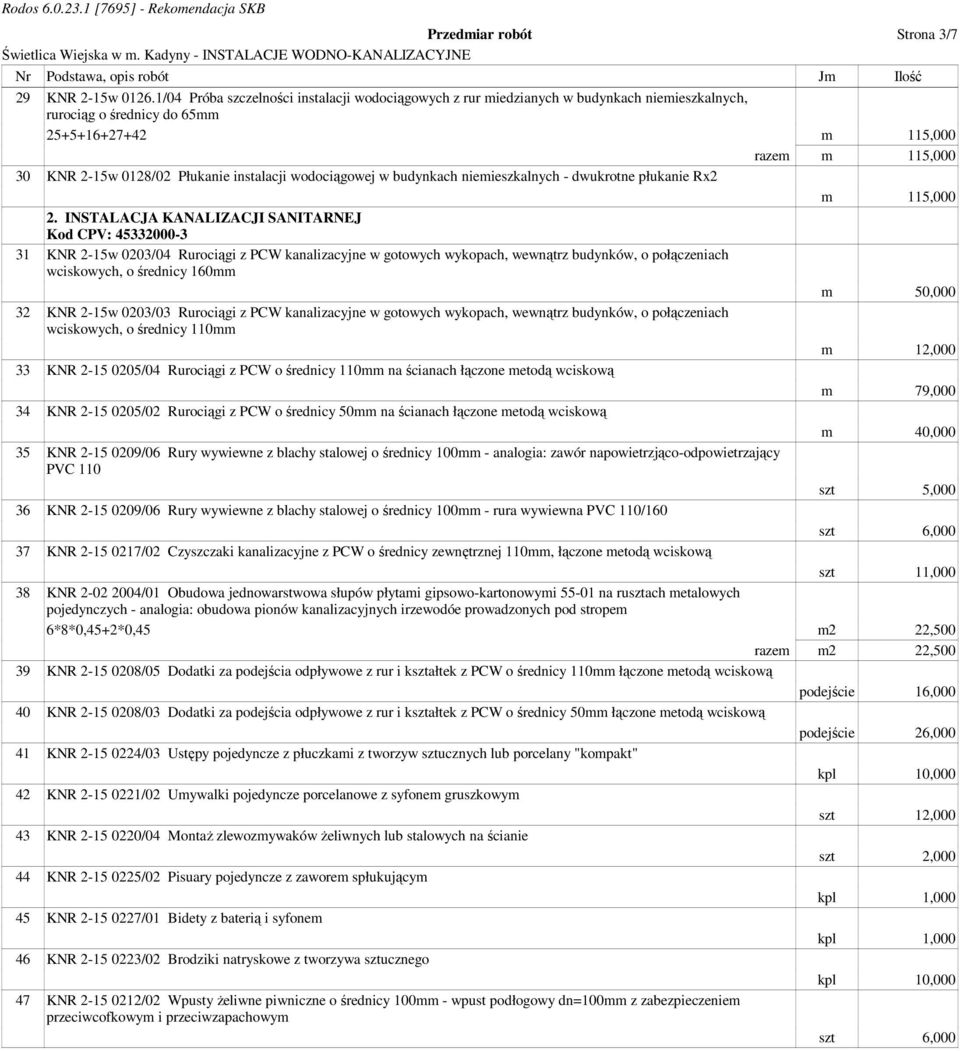

3 Przedmiar robót Strona 3/7 Nr Podstawa, opis robót Jm Ilość 29 KNR 2-15w /04 Próba szczelności instalacji wodociągowych z rur miedzianych w budynkach niemieszkalnych, rurociąg o średnicy do 65mm m 115,000 razem m 115, KNR 2-15w 0128/02 Płukanie instalacji wodociągowej w budynkach niemieszkalnych - dwukrotne płukanie Rx2 m 115, INSTALACJA KANALIZACJI SANITARNEJ Kod CPV: KNR 2-15w 0203/04 Rurociągi z PCW kanalizacyjne w gotowych wykopach, wewnątrz budynków, o połączeniach wciskowych, o średnicy 160mm m 50, KNR 2-15w 0203/03 Rurociągi z PCW kanalizacyjne w gotowych wykopach, wewnątrz budynków, o połączeniach wciskowych, o średnicy 110mm m 12, KNR /04 Rurociągi z PCW o średnicy 110mm na ścianach łączone metodą wciskową m 79, KNR /02 Rurociągi z PCW o średnicy 50mm na ścianach łączone metodą wciskową m 40, KNR /06 Rury wywiewne z blachy stalowej o średnicy 100mm - analogia: zawór napowietrzjąco-odpowietrzający PVC 110 szt 5, KNR /06 Rury wywiewne z blachy stalowej o średnicy 100mm - rura wywiewna PVC 110/160 szt 6, KNR /02 Czyszczaki kanalizacyjne z PCW o średnicy zewnętrznej 110mm, łączone metodą wciskową szt 11, KNR /01 Obudowa jednowarstwowa słupów płytami gipsowo-kartonowymi na rusztach metalowych pojedynczych - analogia: obudowa pionów kanalizacyjnych irzewodóe prowadzonych pod stropem 6*8*0,45+2*0,45 m2 22,500 razem m2 22, KNR /05 Dodatki za podejścia odpływowe z rur i kształtek z PCW o średnicy 110mm łączone metodą wciskową podejście 16, KNR /03 Dodatki za podejścia odpływowe z rur i kształtek z PCW o średnicy 50mm łączone metodą wciskową podejście 26, KNR /03 Ustępy pojedyncze z płuczkami z tworzyw sztucznych lub porcelany "kompakt" kpl 10, KNR /02 Umywalki pojedyncze porcelanowe z syfonem gruszkowym szt 12, KNR /04 MontaŜ zlewozmywaków Ŝeliwnych lub stalowych na ścianie 44 KNR /02 Pisuary pojedyncze z zaworem spłukującym 45 KNR /01 Bidety z baterią i syfonem 46 KNR /02 Brodziki natryskowe z tworzywa sztucznego kpl 10, KNR /02 Wpusty Ŝeliwne piwniczne o średnicy 100mm - wpust podłogowy dn=100mm z zabezpieczeniem przeciwcofkowym i przeciwzapachowym szt 6,000

4 Zestawienie robocizny Strona 4/7 1 Cieśle gr.ii r-g 19,040 2 MontaŜyści gr.ii r-g 18,716 3 MontaŜyści gr.iii r-g 28,085 4 Monterzy instalacji sanit. i ogrzew. gr.ii r-g 60,385 5 Monterzy instalacji sanit. i ogrzew. gr.iii r-g 21,770 6 Murarze gr.ii r-g 19,040 7 Robotnicy gr.i r-g 107,602 8 Robotnicy r-g 241,003 Razem 515,641

5 Zestawienie materiałów Strona 5/7 1 Baterie bidetowe z syfonem d=15mm szt 1,000 2 Baterie natryskowe mosięŝne z natryskiem przesuwnym d=15mm szt 4,000 3 Baterie umywalkowe ścienne 15mm szt 10,000 4 Baterie zlewozmywakowe ścienne 15mm 5 Bidety porcelanowe z natryskiem w baterii szt 1,000 6 Brodziki z tworzywa sztucznego szt 10,000 7 Cegła budowlana pełna szt 224,000 8 Cement murarski 15 kg 0,900 9 Cement portlandzki 35 kg 21, Czyszczaki kanalizacyjne z PCW 110mm szt 11, Elektryczne ogrzewacz wody pojemnościowy typu OW-10B 12 Elektryczne ogrzewacz wody pojemnościowy typu OW-5B+ z baterią trójdroŝną 13 Elektryczne ogrzewacz wody przepływowy VORTEX INSTATNT-6B prysznicowy z baterią szt 6, Elektryczny zbiornikowy ogrzewacz wody Biawar typ Viking E120 o poj. 120dm3 15 Elektryczny zbiornikowy ogrzewacz wody Biawar typ Viking E80 o poj. 80dm3 szt 4, Filc bitumizowany z wełny mineralnej gr.5mm m2 0, Gips budowlany szpachlowy t 0, Hydrant wewnętrzny naścienny z węŝem półsztywnym 25mm dł. 30m typ HW-25N/W-KP-30 SLIM GREEN 19 Kołki do wstrzeliwania szt 91, Konstrukcja wsporcza kg 16, Kształtki miedziane 15mm szt 210, Kształtki miedziane 18mm szt 19, Kształtki miedziane 22mm szt 9, Kształtki miedziane 25mm szt 6, Kształtki miedziane 28mm szt 2, Kształtki miedziane 35mm szt 13, Kształtki mosięŝne 15mm szt 57, Kształtki mosięŝne 25mm szt 4, Kształtki z PCW kanalizacyjne d=50mm szt 111, Kształtki z PCW kanalizacyjne d=110mm szt 109, Kształtki z PCW kanalizacyjne d=160mm szt 22, Kształtowniki profilowane C-55x0,75 kg 59, Kształtowniki profilowane U-55x0,75 kg 16, Miski ustępowe porcelanowe "kompakt" szt 10, Otuliny z pianki poliuretanowej gr.6mm m 52, Otuliny z pianki poliuretanowej gr.9mm m 16, Piasek do zapraw m3 0, Pisuary porcelanowe szt 1, Płyty gipsowo-kartonowe gr.12,5mm m2 23, Rury miedziane d=15mm m 45, Rury miedziane d=18mm m 28, Rury miedziane d=22mm m 16, Rury miedziane d=25mm m 0, Rury miedziane d=28mm m 5, Rury miedziane d=35mm m 25, Rury wywiewne z PCW 110mm szt 6, Rury z PCW kanalizacyjne d=50mm m 33, Rury z PCW kanalizacyjne 1-kielichowe d=110mm m 11, Rury z PCW kanalizacyjne 1-kielichowe d=160mm m 46, Rury z PCW kanalizacyjne d=110mm m 63, Rury z PCW przepustowe d=50mm m 6, Rury z PCW przepustowe d=110mm m 12, Sedesy "kompakt" z polistyrenu szt 10, Spusty z tworzywa sztucznego szt 10, Syfony pisuarowe mosięŝne d=25mm szt 1, Syfony umywalkowe z tworzywa szt 12, Sznur konopny smołowany kg 0, Sznur konopny surowy kg 0, Taśma papierowa perforowana szer. 50mm gr. 0,2mm m 50, Uchwyty do rur z tworzyw sztucznych szt 171, Uchwyty stalowe z wkładką elastyczną do rur miedzianych d=15mm szt 37, Uchwyty stalowe z wkładką elastyczną do rur miedzianych d=18mm szt 19, Uchwyty stalowe z wkładką elastyczną do rur miedzianych d=22mm szt 8, Uchwyty stalowe z wkładką elastyczną do rur miedzianych d=28mm szt 2, Uchwyty stalowe z wkładką elastyczną do rur miedzianych d=35mm szt 9,000

6 Zestawienie materiałów Strona 6/7 66 Uchwyty stalowe z wkładką elastyczną do rur miedzianych dn=15mm szt 47, Uchwyty stalowe z wkładką elastyczną do rur miedzianych dn=25mm szt 4, Umywalki porcelanowe szt 12, Uszczelki gumowo-pierścieniowe do rur z PCW szt 344, Wapno suchogaszone (hydratyzowane) kg 12, Wkręty do płyt gipsowych kg 0, Woda m3 0, Wodomierze skrzydełkowe JS-6 dn=25mm szt 1, Zawory czerpalne mosięŝne ze złączką do węŝa d=15mm szt 4, Zawory mosięŝne proste d=15mm szt 0, Zawory napowietrzające d=110mm szt 5, Zawory przelotowe proste do wody d=15mm szt 16, Zawory przelotowe proste do wody d=32mm 79 Zawory spłukujące do pisuarów d=15mm szt 1, Zawór antyskaŝeniowy EA251 dn=32mm szt 1, Złączki mosięŝne 15mm szt 0, Złączki mosięŝne szt 38,000 Razem Materiały pomocnicze Razem

7 Zestawienie sprzętu Strona 7/7 1 Samochód dostawczy do 0,9t m-g 8,844 2 Wyciąg jednomasztowy elektryczny 0,5t m-g 1,680 3 Wyciąg m-g 0,563 Razem 11,087
