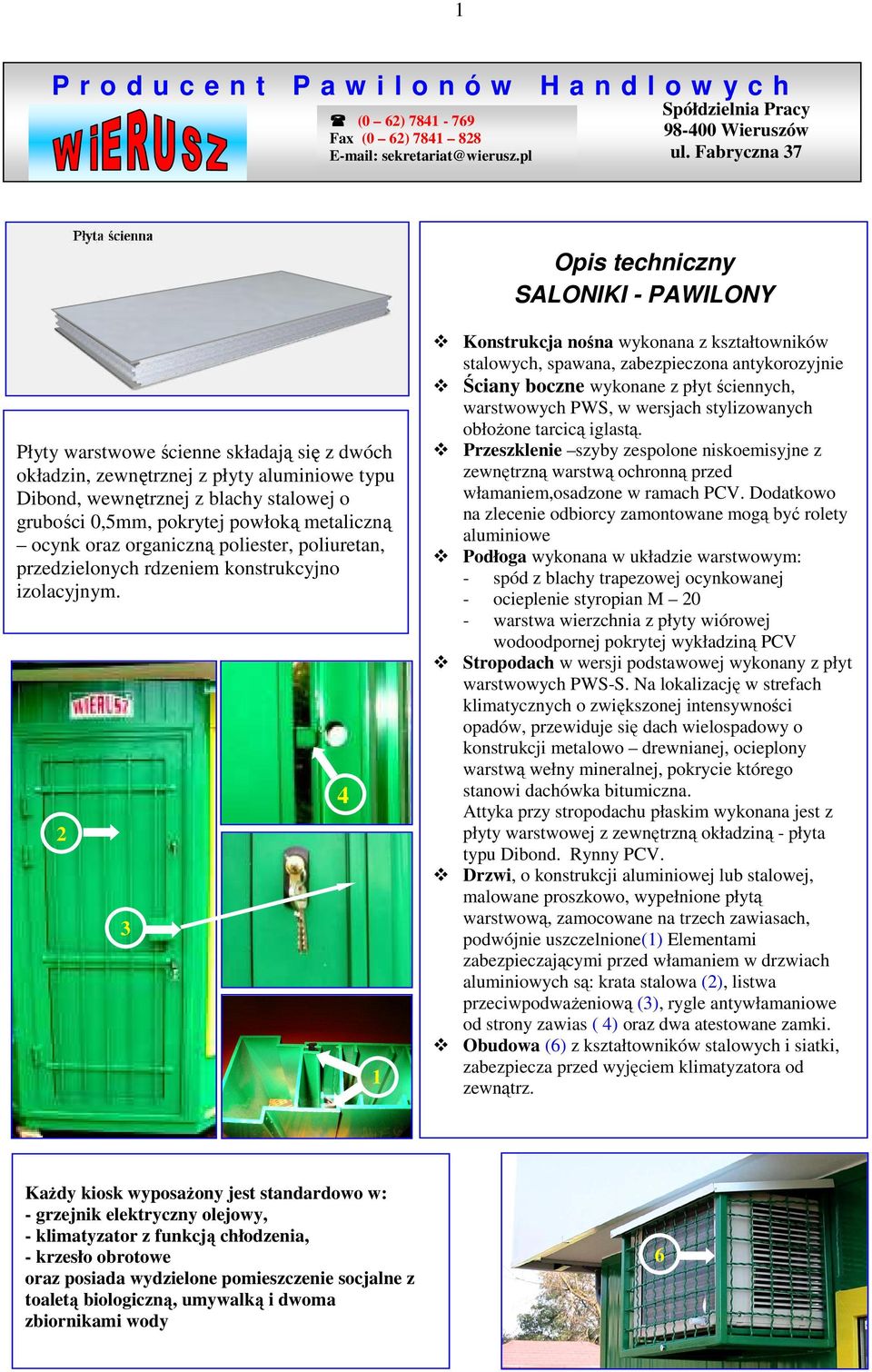

1 1 P r o d u c e n t P a w i l o n ó w H a n d l o w y c h Opis techniczny SALONIKI - PAWILONY Płyty warstwowe ścienne składają się z dwóch okładzin, zewnętrznej z płyty aluminiowe typu Dibond, wewnętrznej z blachy stalowej o grubości 0,5mm, pokrytej powłoką metaliczną ocynk oraz organiczną poliester, poliuretan, przedzielonych rdzeniem konstrukcyjno izolacyjnym Konstrukcja nośna wykonana z kształtowników stalowych, spawana, zabezpieczona antykorozyjnie Ściany boczne wykonane z płyt ściennych, warstwowych PWS, w wersjach stylizowanych obłoŝone tarcicą iglastą. Przeszklenie szyby zespolone niskoemisyjne z zewnętrzną warstwą ochronną przed włamaniem,osadzone w ramach PCV. Dodatkowo na zlecenie odbiorcy zamontowane mogą być rolety aluminiowe Podłoga wykonana w układzie warstwowym: - spód z blachy trapezowej ocynkowanej - ocieplenie styropian M 20 - warstwa wierzchnia z płyty wiórowej wodoodpornej pokrytej wykładziną PCV Stropodach w wersji podstawowej wykonany z płyt warstwowych PWS-S. Na lokalizację w strefach klimatycznych o zwiększonej intensywności opadów, przewiduje się dach wielospadowy o konstrukcji metalowo drewnianej, ocieplony warstwą wełny mineralnej, pokrycie którego stanowi dachówka bitumiczna. Attyka przy stropodachu płaskim wykonana jest z płyty warstwowej z zewnętrzną okładziną - płyta typu Dibond. Rynny PCV. Drzwi, o konstrukcji aluminiowej lub stalowej, malowane proszkowo, wypełnione płytą warstwową, zamocowane na trzech zawiasach, podwójnie uszczelnione(1) Elementami zabezpieczającymi przed włamaniem w drzwiach aluminiowych są: krata stalowa (2), listwa przeciwpodwaŝeniową (3), rygle antywłamaniowe od strony zawias ( 4) oraz dwa atestowane zamki. Obudowa (6) z kształtowników stalowych i siatki, zabezpiecza przed wyjęciem klimatyzatora od zewnątrz. KaŜdy kiosk wyposaŝony jest standardowo w: - grzejnik elektryczny olejowy, - klimatyzator z funkcją chłodzenia, - krzesło obrotowe oraz posiada wydzielone pomieszczenie socjalne z toaletą biologiczną, umywalką i dwoma zbiornikami wody 6

2 2 SALONIK STYLIZOWANY W32 wersja B,C z dachem stoŝkowym W32B. styl 4,60 x 3,50 W32C. styl 6,20 x 3,50 Elewacje oraz wymiary mogą być dostosowane

3 3 SALONIK PROSTOKĄTNY W32 wersja E,F,G,H W32E 3,60 x 3,50 W32F 4,00 x 3,00 W32G 4,60 x 3,50 W32H 4,00 x 3,50 Elewacje oraz wymiary mogą być dostosowane

4 4 SALONIK PROSTOKĄTNY W32 wersja I W32Ia 6,20 x 3,50 W32Ib 5,00 x 3,00 W32Ic 5,00 x 3,50 W32Id 6,00 x 4,30 Elewacje oraz wymiary mogą być dostosowane

5 5 P r o d u c e n t P a w i l o n ó w H a n d l o w y c h SALONIK PROSTOKĄTNY W33 wersja D,E,F W33D 4,00 x 3,00 W33E 4,00 x 3,50 W32F 4,60 x 3,50 Elewacje oraz wymiary mogą być dostosowane

6 6 P r o d u c e n t P a w i l o n ó w H a n d l o w y c h SALONIK PROSTOKĄTNY W33 wersja G,H W33G 6,00 x 3,00 W33H 6,00 x 3,50 Elewacje oraz wymiary mogą być dostosowane

7 7 KIOSK SK-SALONIK SALONIK PROSTOKĄTNY W32 wersja E,F,G,H z dachem stoŝkowym W32E 3,60 x 3,50 W32F 4,00 x 3,00 W32G 4,60 x 3,50 W32H 4,00 x 3,50 Elewacje oraz wymiary mogą być dostosowane

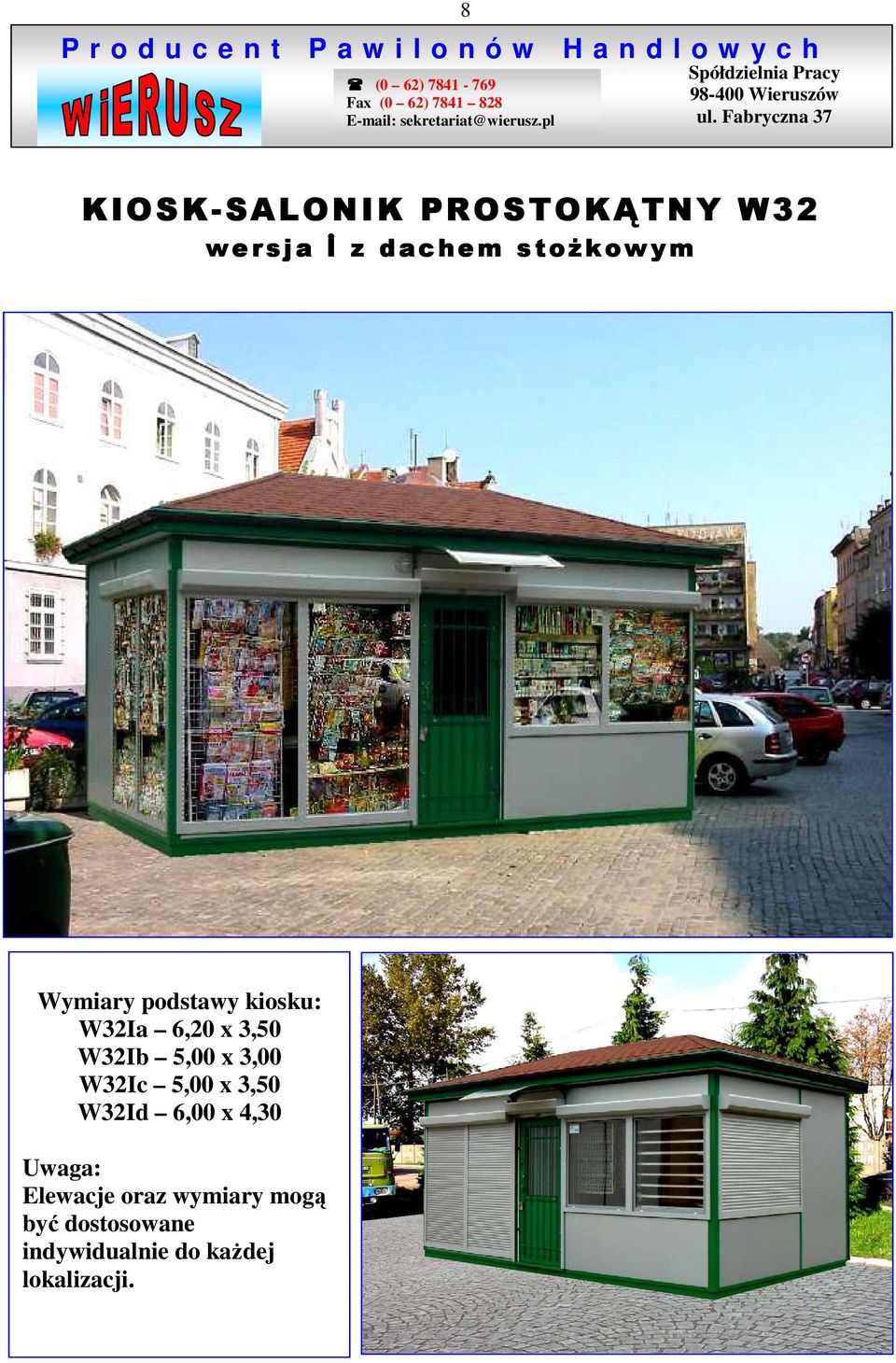

8 8 SALONIK PROSTOKĄTNY W32 wersja I z dachem stoŝkowym W32Ia 6,20 x 3,50 W32Ib 5,00 x 3,00 W32Ic 5,00 x 3,50 W32Id 6,00 x 4,30 Elewacje oraz wymiary mogą być dostosowane

9 9 SALONIK W40 Centralny Wymiary podstawy kiosku: W40 6,62 x 3,68 Elewacje oraz wymiary mogą być dostosowane

10 10 SALONIK OŚMIOKĄTNY C22 wersja C Wymiary podstawy kiosku: C22C 6,10 x 3,50 Elewacje oraz wymiary mogą być dostosowane

11 11 SALONIK OŚMIOKĄTNY C22 wersja C z dachem stoŝkowym Wymiary podstawy kiosku: C22C 6,10 x 3,50 Elewacje oraz wymiary mogą być dostosowane
