Nawiew. 1 Przepustnica z siłownikiem, Siłownik ze sprężyną powrotną Klasa szczelności 3 wg EN 1751 Static pressure drop 4 Pa

Transkrypt

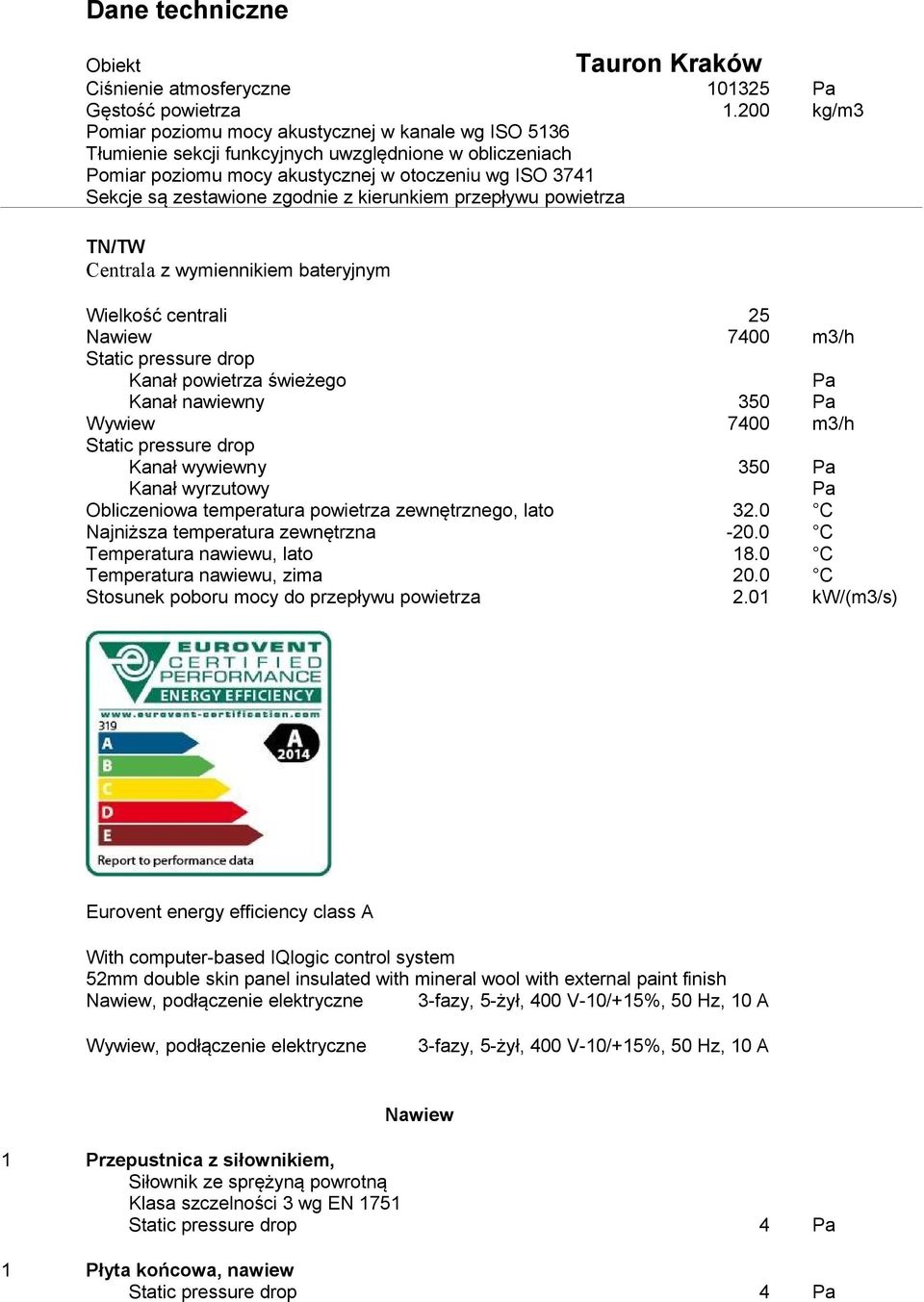

1 Dane techniczne Tauron Kraków Obiekt Ciśnienie atmosferyczne Pa Gęstość powietrza kg/m3 Pomiar poziomu mocy akustycznej w kanale wg ISO 5136 Tłumienie sekcji funkcyjnych uwzględnione w obliczeniach Pomiar poziomu mocy akustycznej w otoczeniu wg ISO 3741 Sekcje są zestawione zgodnie z kierunkiem przepływu powietrza TN/TW Centrala z wymiennikiem bateryjnym Wielkość centrali 25 Nawiew 7400 m3/h Static pressure drop Kanał powietrza świeżego Pa Kanał nawiewny 350 Pa Wywiew 7400 m3/h Static pressure drop Kanał wywiewny 350 Pa Kanał wyrzutowy Pa Obliczeniowa temperatura powietrza zewnętrznego, lato 32.0 C Najniższa temperatura zewnętrzna C Temperatura nawiewu, lato 18.0 C Temperatura nawiewu, zima 20.0 C Stosunek poboru mocy do przepływu powietrza 2.01 kw/(m3/s) Eurovent energy efficiency class A With computer-based IQlogic control system 52mm double skin panel insulated with mineral wool with external paint finish Nawiew, podłączenie elektryczne 3-fazy, 5-żył, 400 V-10/+15%, 50 Hz, 10 A Wywiew, podłączenie elektryczne 3-fazy, 5-żył, 400 V-10/+15%, 50 Hz, 10 A Nawiew 1 Przepustnica z siłownikiem, Siłownik ze sprężyną powrotną Klasa szczelności 3 wg EN 1751 Static pressure drop 4 Pa 1 Płyta końcowa, nawiew Static pressure drop 4 Pa

2 1 Centrala Akcesoria 1 Hand terminal ver E without WLAN 1 Czujnik ciśnienia, 1 Czujnik ciśnienia, 1 Filtr Filtr klasy F7 2x(592x592x520-10), 2x(592x287x520-10)mm Velocity in the filter section 1.50 m/s Obliczeniowy spadek ciśnienia 108 Pa Początkowy spadek ciśnienia 58 Pa Końcowy spadek ciśnienia 158 Pa 1 Wymiennik bateryjny Dostawa bez wypełnienia cieczą 1 Układ regul. pompowy, Ilość rzędów 10 Ilość sekcji 6 Średnica króćców 32 gwint zewn. Odstęp lamel 2.0 mm Powietrze Spadek ciśnienia 134 Pa Prędkość powietrza 1.63 m/s Sprawność temperaturowa (0 C) 63.3 % Supply air dry temp. efficiency at balanced airflows (design temp.) 58.5 % Annual energy efficiency, dry conditions 66.1 % Annual energy efficiency 65.7 % Sprawność temp. nawiewu latem 65.5 % Przeliczona z uwzględnieniem rozmrażania Temp. zewnętrzna Sprawność temperaturowa C 45.0 % C 51.4 % C 60.0 % -5.0 C 62.7 % 0.0 C 63.5 % 5.0 C 64.2 % 10.0 C 64.7 % 15.0 C 65.2 % Nawiew, zima Wlot Wylot Temperatura powietrza C Wilgotność względna % Moc kw Wywiew, zima Wlot Wylot Temperatura powietrza C Wilgotność względna % Nawiew, lato Wlot Wylot Temperatura powietrza C Wilgotność względna % Wywiew, lato Wlot Wylot Temperatura powietrza C Wilgotność względna % Najniższa temp. zewn. bez oblodzenia -9.0 C Wykroplona ilość wody, wywiew zimą l/min

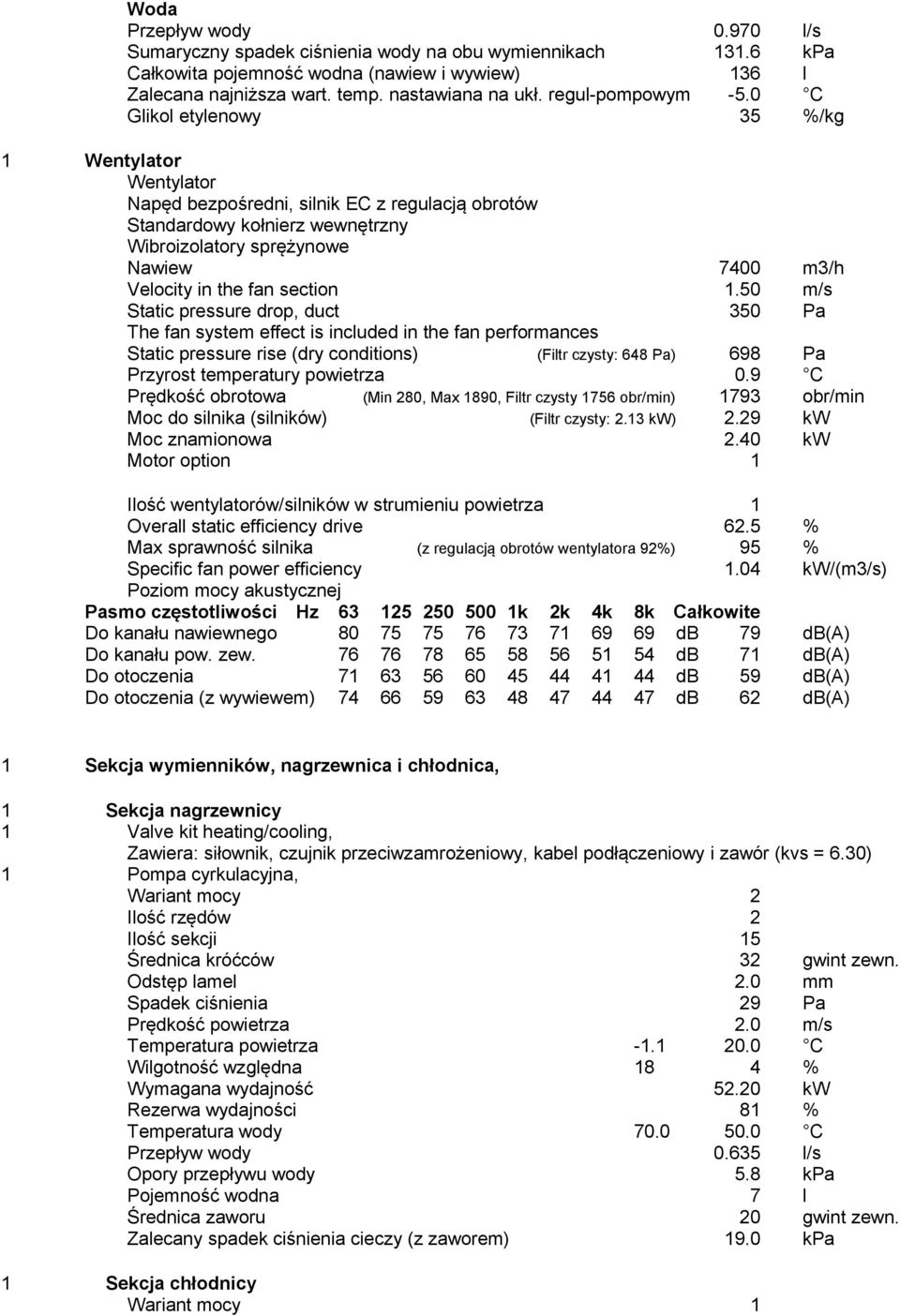

3 Woda Przepływ wody l/s Sumaryczny spadek ciśnienia wody na obu wymiennikach kpa Całkowita pojemność wodna (nawiew i wywiew) 136 l Zalecana najniższa wart. temp. nastawiana na ukł. regul-pompowym -5.0 C Glikol etylenowy 35 %/kg 1 Wentylator Wentylator Napęd bezpośredni, silnik EC z regulacją obrotów Standardowy kołnierz wewnętrzny Wibroizolatory sprężynowe Nawiew 7400 m3/h Velocity in the fan section 1.50 m/s Static pressure drop, duct 350 Pa The fan system effect is included in the fan performances Static pressure rise (dry conditions) (Filtr czysty: 648 Pa) 698 Pa Przyrost temperatury powietrza 0.9 C Prędkość obrotowa (Min 280, Max 1890, Filtr czysty 1756 obr/min) 1793 obr/min Moc do silnika (silników) (Filtr czysty: 2.13 kw) 2.29 kw Moc znamionowa 2.40 kw Motor option 1 Ilość wentylatorów/silników w strumieniu powietrza 1 Overall static efficiency drive 62.5 % Max sprawność silnika (z regulacją obrotów wentylatora 92%) 95 % Specific fan power efficiency 1.04 kw/(m3/s) Poziom mocy akustycznej Pasmo częstotliwości Hz k 2k 4k 8k Całkowite Do kanału nawiewnego db 79 db(a) Do kanału pow. zew db 71 db(a) Do otoczenia db 59 db(a) Do otoczenia (z wywiewem) db 62 db(a) 1 Sekcja wymienników, nagrzewnica i chłodnica, 1 Sekcja nagrzewnicy 1 Valve kit heating/cooling, Zawiera: siłownik, czujnik przeciwzamrożeniowy, kabel podłączeniowy i zawór (kvs = 6.30) 1 Pompa cyrkulacyjna, Wariant mocy 2 Ilość rzędów 2 Ilość sekcji 15 Średnica króćców 32 gwint zewn. Odstęp lamel 2.0 mm Spadek ciśnienia 29 Pa Prędkość powietrza 2.0 m/s Temperatura powietrza C Wilgotność względna 18 4 % Wymagana wydajność kw Rezerwa wydajności 81 % Temperatura wody C Przepływ wody l/s Opory przepływu wody 5.8 kpa Pojemność wodna 7 l Średnica zaworu 20 gwint zewn. Zalecany spadek ciśnienia cieczy (z zaworem) 19.0 kpa 1 Sekcja chłodnicy Wariant mocy 1

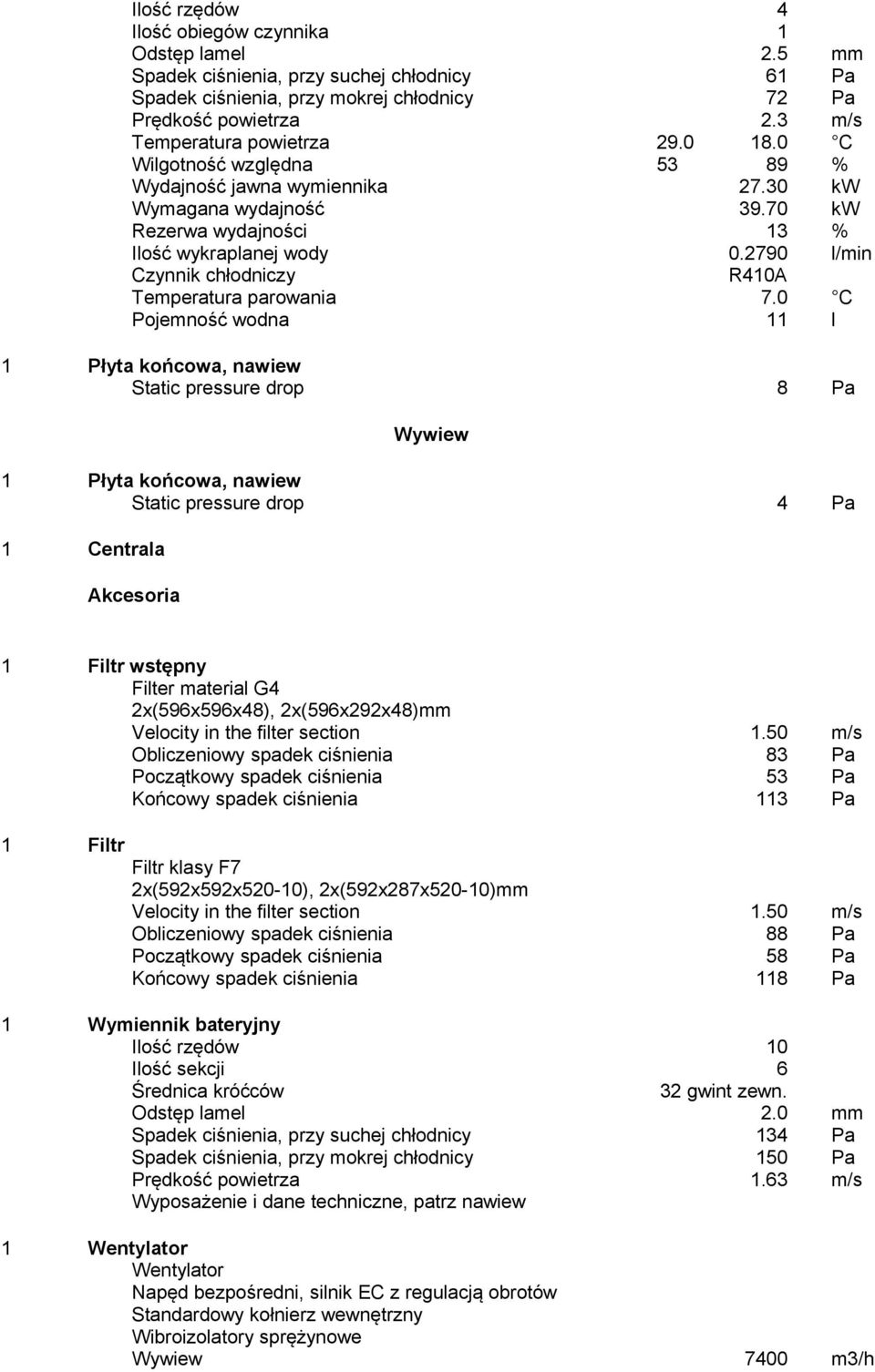

4 Ilość rzędów 4 Ilość obiegów czynnika 1 Odstęp lamel 2.5 mm Spadek ciśnienia, przy suchej chłodnicy 61 Pa Spadek ciśnienia, przy mokrej chłodnicy 72 Pa Prędkość powietrza 2.3 m/s Temperatura powietrza C Wilgotność względna % Wydajność jawna wymiennika kw Wymagana wydajność kw Rezerwa wydajności 13 % Ilość wykraplanej wody l/min Czynnik chłodniczy R410A Temperatura parowania 7.0 C Pojemność wodna 11 l 1 Płyta końcowa, nawiew Static pressure drop 8 Pa Wywiew 1 Płyta końcowa, nawiew Static pressure drop 4 Pa 1 Centrala Akcesoria 1 Filtr wstępny Filter material G4 2x(596x596x48), 2x(596x292x48)mm Velocity in the filter section 1.50 m/s Obliczeniowy spadek ciśnienia 83 Pa Początkowy spadek ciśnienia 53 Pa Końcowy spadek ciśnienia 113 Pa 1 Filtr Filtr klasy F7 2x(592x592x520-10), 2x(592x287x520-10)mm Velocity in the filter section 1.50 m/s Obliczeniowy spadek ciśnienia 88 Pa Początkowy spadek ciśnienia 58 Pa Końcowy spadek ciśnienia 118 Pa 1 Wymiennik bateryjny Ilość rzędów 10 Ilość sekcji 6 Średnica króćców 32 gwint zewn. Odstęp lamel 2.0 mm Spadek ciśnienia, przy suchej chłodnicy 134 Pa Spadek ciśnienia, przy mokrej chłodnicy 150 Pa Prędkość powietrza 1.63 m/s Wyposażenie i dane techniczne, patrz nawiew 1 Wentylator Wentylator Napęd bezpośredni, silnik EC z regulacją obrotów Standardowy kołnierz wewnętrzny Wibroizolatory sprężynowe Wywiew 7400 m3/h

5 Velocity in the fan section 1.50 m/s Static pressure drop, duct 350 Pa The fan system effect is included in the fan performances Static pressure rise (dry conditions) (Filtr czysty: 610 Pa) 670 Pa Przyrost temperatury powietrza 0.9 C Prędkość obrotowa (Min 280, Max 1890, Filtr czysty 1727 obr/min) 1772 obr/min Moc do silnika (silników) (Filtr czysty: 2.01 kw) 2.20 kw Moc znamionowa 2.40 kw Motor option 1 Ilość wentylatorów/silników w strumieniu powietrza 1 Overall static efficiency drive 62.5 % Max sprawność silnika (z regulacją obrotów wentylatora 92%) 95 % Specific fan power efficiency 0.98 kw/(m3/s) Poziom mocy akustycznej Pasmo częstotliwości Hz k 2k 4k 8k Całkowite Do kanału wywiewnego db 71 db(a) Do kanału wyrzutowego db 84 db(a) Do otoczenia db 59 db(a) 1 Płyta końcowa, nawiew Static pressure drop 7 Pa 1 Przepustnica z siłownikiem Siłownik ze sprężyną powrotną Klasa szczelności 3 wg EN 1751 Static pressure drop 4 Pa

6 Obiekt: Tauron Kraków Strona inspekcyjna Centrala: TN/TW Wielkość: 25 Ciężar całkowity: 1677 kg Szerokość nom.: 1600 mm Max: 1800 mm Wymiar kanału: Wymiar (mm) Średnica króćców: Zasilanie Drenaż Sekcja nagrzewnicy 32 Płyta końcowa, nawiew Płyta końcowa, nawiew Płyta końcowa, nawiew Płyta końcowa, nawiew Przepustnica z siłownikiem Przepustnica z siłownikiem

7 Obiekt: Tauron Kraków Z prawej Centrala: TN/TW Wielkość: 25 Ciężar całkowity: 1677 kg Szerokość nom.: 1600 mm Max: 1800 mm Wymiar kanału: Wymiar (mm) Średnica króćców: Zasilanie Drenaż Sekcja nagrzewnicy 32 Płyta końcowa, nawiew Płyta końcowa, nawiew Płyta końcowa, nawiew Płyta końcowa, nawiew Przepustnica z siłownikiem Przepustnica z siłownikiem

8 Obiekt: Tauron Kraków Góra Centrala: TN/TW Wielkość: 25 Ciężar całkowity: 1677 kg Szerokość nom.: 1600 mm Max: 1800 mm Wymiar kanału: Wymiar (mm) Średnica króćców: Zasilanie Drenaż Sekcja nagrzewnicy 32 Płyta końcowa, nawiew Płyta końcowa, nawiew Płyta końcowa, nawiew Płyta końcowa, nawiew Przepustnica z siłownikiem Przepustnica z siłownikiem

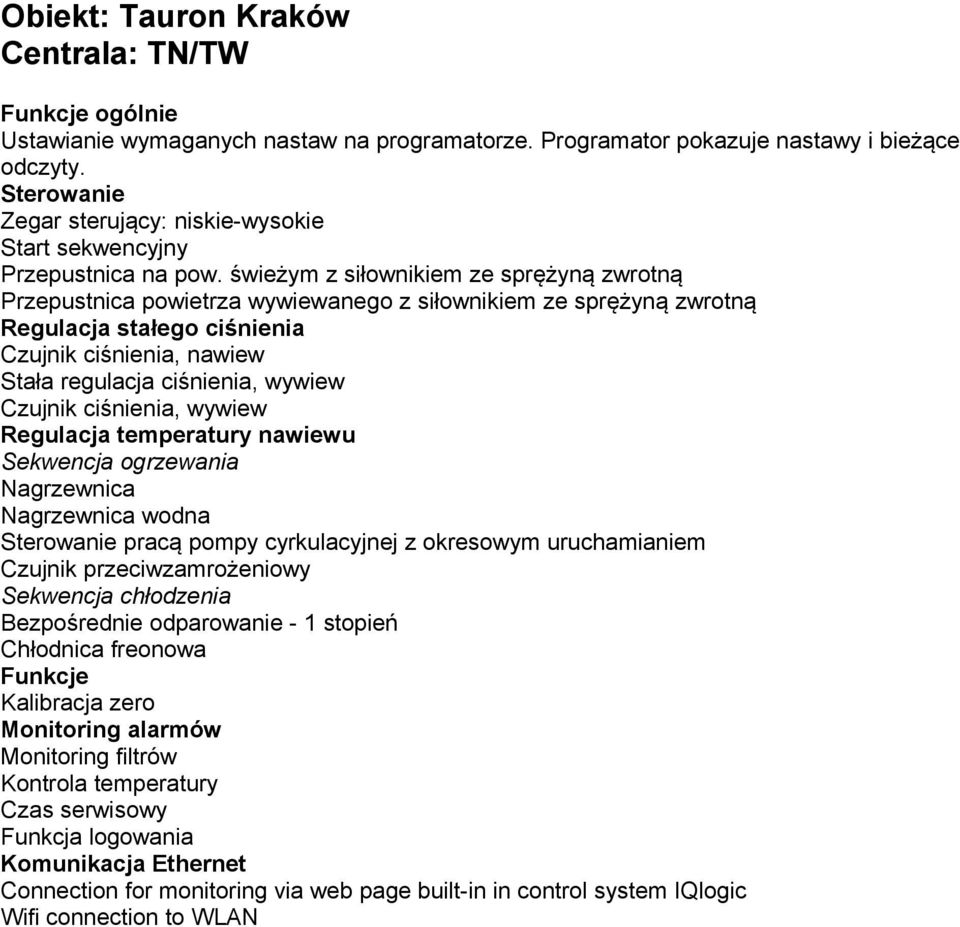

9 Obiekt: Tauron Kraków Centrala: TN/TW Funkcje ogólnie Ustawianie wymaganych nastaw na programatorze. Programator pokazuje nastawy i bieżące odczyty. Sterowanie Zegar sterujący: niskie-wysokie Start sekwencyjny Przepustnica na pow. świeżym z siłownikiem ze sprężyną zwrotną Przepustnica powietrza wywiewanego z siłownikiem ze sprężyną zwrotną Regulacja stałego ciśnienia Czujnik ciśnienia, nawiew Stała regulacja ciśnienia, wywiew Czujnik ciśnienia, wywiew Regulacja temperatury nawiewu Sekwencja ogrzewania Nagrzewnica Nagrzewnica wodna Sterowanie pracą pompy cyrkulacyjnej z okresowym uruchamianiem Czujnik przeciwzamrożeniowy Sekwencja chłodzenia Bezpośrednie odparowanie - 1 stopień Chłodnica freonowa Funkcje Kalibracja zero Monitoring alarmów Monitoring filtrów Kontrola temperatury Czas serwisowy Funkcja logowania Komunikacja Ethernet Connection for monitoring via web page built-in in control system IQlogic Wifi connection to WLAN

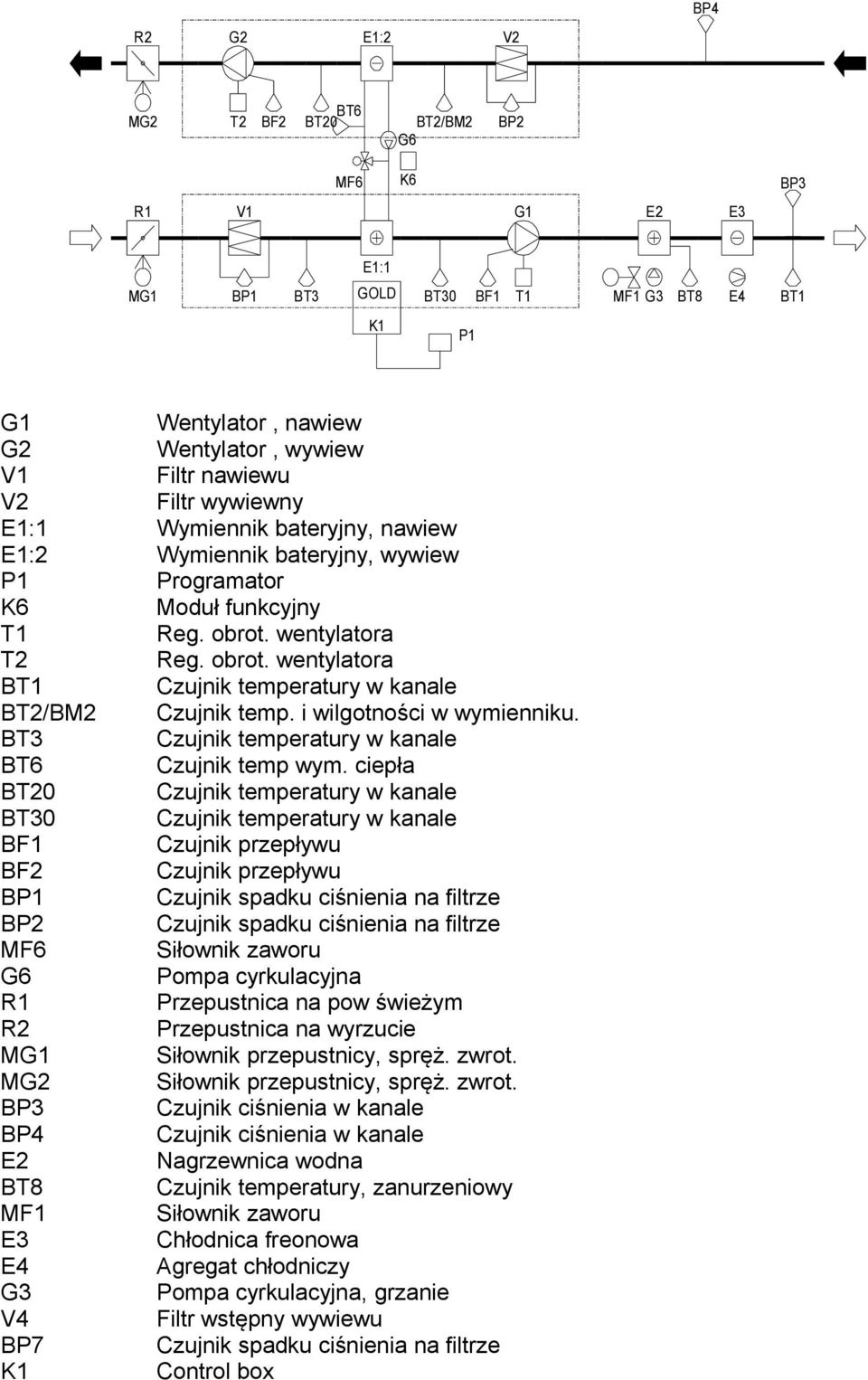

10 BP4 R2 G2 E1:2 V2 MG2 BT6 T2 BF2 BT20 BT2/BM2 G6 BP2 MF6 K6 BP3 R1 V1 G1 E2 E3 E1:1 MG1 BP1 BT3 GOLD BT30 BF1 T1 MF1 G3 BT8 E4 BT1 K1 P1 G1 Wentylator, nawiew G2 Wentylator, wywiew V1 Filtr nawiewu V2 Filtr wywiewny E1:1 Wymiennik bateryjny, nawiew E1:2 Wymiennik bateryjny, wywiew P1 Programator K6 Moduł funkcyjny T1 Reg. obrot. wentylatora T2 Reg. obrot. wentylatora BT1 Czujnik temperatury w kanale BT2/BM2 Czujnik temp. i wilgotności w wymienniku. BT3 Czujnik temperatury w kanale BT6 Czujnik temp wym. ciepła BT20 Czujnik temperatury w kanale BT30 Czujnik temperatury w kanale BF1 Czujnik przepływu BF2 Czujnik przepływu BP1 Czujnik spadku ciśnienia na filtrze BP2 Czujnik spadku ciśnienia na filtrze MF6 Siłownik zaworu G6 Pompa cyrkulacyjna R1 Przepustnica na pow świeżym R2 Przepustnica na wyrzucie MG1 Siłownik przepustnicy, spręż. zwrot. MG2 Siłownik przepustnicy, spręż. zwrot. BP3 Czujnik ciśnienia w kanale BP4 Czujnik ciśnienia w kanale E2 Nagrzewnica wodna BT8 Czujnik temperatury, zanurzeniowy MF1 Siłownik zaworu E3 Chłodnica freonowa E4 Agregat chłodniczy G3 Pompa cyrkulacyjna, grzanie V4 Filtr wstępny wywiewu BP7 Czujnik spadku ciśnienia na filtrze K1 Control box

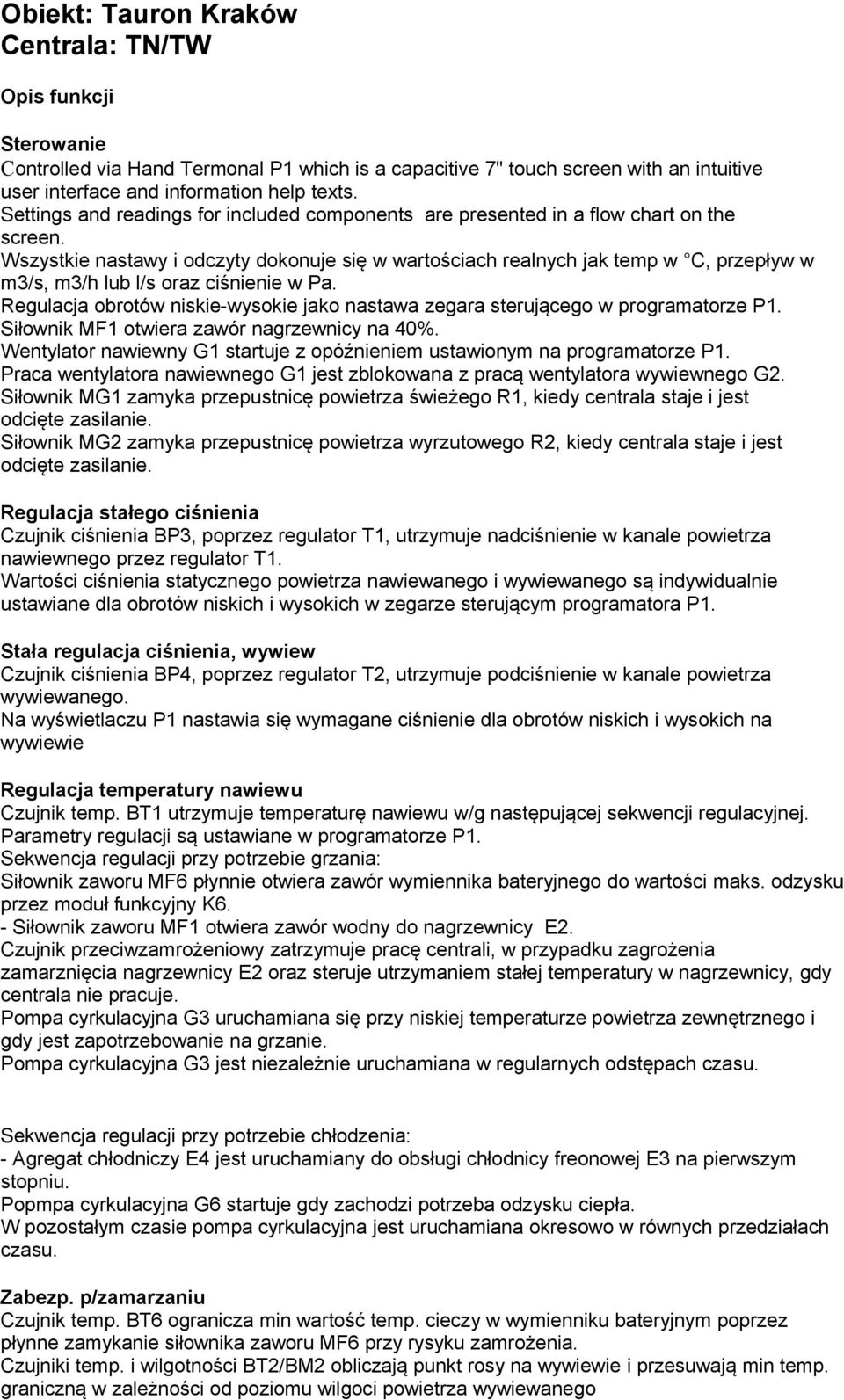

11 Obiekt: Tauron Kraków Centrala: TN/TW Opis funkcji Sterowanie Controlled via Hand Termonal P1 which is a capacitive 7" touch screen with an intuitive user interface and information help texts. Settings and readings for included components are presented in a flow chart on the screen. Wszystkie nastawy i odczyty dokonuje się w wartościach realnych jak temp w C, przepływ w m3/s, m3/h lub l/s oraz ciśnienie w Pa. Regulacja obrotów niskie-wysokie jako nastawa zegara sterującego w programatorze P1. Siłownik MF1 otwiera zawór nagrzewnicy na 40%. Wentylator nawiewny G1 startuje z opóźnieniem ustawionym na programatorze P1. Praca wentylatora nawiewnego G1 jest zblokowana z pracą wentylatora wywiewnego G2. Siłownik MG1 zamyka przepustnicę powietrza świeżego R1, kiedy centrala staje i jest odcięte zasilanie. Siłownik MG2 zamyka przepustnicę powietrza wyrzutowego R2, kiedy centrala staje i jest odcięte zasilanie. Regulacja stałego ciśnienia Czujnik ciśnienia BP3, poprzez regulator T1, utrzymuje nadciśnienie w kanale powietrza nawiewnego przez regulator T1. Wartości ciśnienia statycznego powietrza nawiewanego i wywiewanego są indywidualnie ustawiane dla obrotów niskich i wysokich w zegarze sterującym programatora P1. Stała regulacja ciśnienia, wywiew Czujnik ciśnienia BP4, poprzez regulator T2, utrzymuje podciśnienie w kanale powietrza wywiewanego. Na wyświetlaczu P1 nastawia się wymagane ciśnienie dla obrotów niskich i wysokich na wywiewie Regulacja temperatury nawiewu Czujnik temp. BT1 utrzymuje temperaturę nawiewu w/g następującej sekwencji regulacyjnej. Parametry regulacji są ustawiane w programatorze P1. Sekwencja regulacji przy potrzebie grzania: Siłownik zaworu MF6 płynnie otwiera zawór wymiennika bateryjnego do wartości maks. odzysku przez moduł funkcyjny K6. - Siłownik zaworu MF1 otwiera zawór wodny do nagrzewnicy E2. Czujnik przeciwzamrożeniowy zatrzymuje pracę centrali, w przypadku zagrożenia zamarznięcia nagrzewnicy E2 oraz steruje utrzymaniem stałej temperatury w nagrzewnicy, gdy centrala nie pracuje. Pompa cyrkulacyjna G3 uruchamiana się przy niskiej temperaturze powietrza zewnętrznego i gdy jest zapotrzebowanie na grzanie. Pompa cyrkulacyjna G3 jest niezależnie uruchamiana w regularnych odstępach czasu. Sekwencja regulacji przy potrzebie chłodzenia: - Agregat chłodniczy E4 jest uruchamiany do obsługi chłodnicy freonowej E3 na pierwszym stopniu. Popmpa cyrkulacyjna G6 startuje gdy zachodzi potrzeba odzysku ciepła. W pozostałym czasie pompa cyrkulacyjna jest uruchamiana okresowo w równych przedziałach czasu. Zabezp. p/zamarzaniu Czujnik temp. BT6 ogranicza min wartość temp. cieczy w wymienniku bateryjnym poprzez płynne zamykanie siłownika zaworu MF6 przy rysyku zamrożenia. Czujniki temp. i wilgotności BT2/BM2 obliczają punkt rosy na wywiewie i przesuwają min temp. graniczną w zależności od poziomu wilgoci powietrza wywiewanego

12 Kalibracja zero Po każdym wyłączeniu wentylatorów system sterowania kontroluje wartość sygnału ciśnieniowych czujników ciśnienia BF1 i BF2 oraz czujników spadku ciśnienia na filtrze BP1 i BP2. Jeżeli wartość jest nieprawidłowa, przeprowadzana jest nowa kalibracja. Funkcja załącza się automatycznie gdy wentylatory zatrzymają się na dłużej niż 3 minuty. Monitoring alarmów Alarm jest wyświetlany jako tekst na programatorze P1 nawet po jego zresetowaniu. Możliwe jest ustawienie priorytetów alarmów typu A i B. Alarm może zatrzymywać centralę lub/i sygnalizować w postaci czerwonej lampki. Monitoring filtrów Czujnik ciśnienia BP1 w sposób ciągły kontroluje spadek ciśnienia na filtrze V1. Czujnik ciśnienia BP2 w sposób ciągły kontroluje spadek ciśnienia na filtrze V2. Pressure sensor BP7 continuously measures the pressure drop across pre-filter V4. Po przekroczeniu granicznej wartości zabrudzenia filtra sygnalizowany jest alarm. Wartość granicznego zabrudzenia filtra ustawia się na programatorze P1. Kontrola temperatury Odczyt temp. z czujnika BT1 i BT2/BM2 jest monitorowany w sposób ciągły. Jeżeli temp. spadnie poniżej wartości zadanej pojawi się alarm. Wymagane nastawy wprowadza się przez programator P1. Alarm posiada opóźnienie 20 minut. Czas serwisowy Gdy wymagany jest przegląd serwisowy, wyświetla się alarm. Okres serwisowy jest ustawiany na programatorze P1. Odczyt Aktualne parametry pracy takie jak: przepływ, temperatury, nastawy regulacji, spadek ciśnienia na filtrach, historia alarmów są pokazywane na programatorze P1. Temperatury: -Odczyt temperatury z wszystkich podłączonych czujników temperatury -Nastawione i aktualne wartości zadane. Wentylator nawiewny i wywiewny: -Przepływ/ciśnienie -Nastawione i aktualne wartości zadane. -Poziom pracy -Moc -Prąd. -Wartość SFPv Filtr: -Obliczeniowa i nastawiona granica alarmu. Sekwencja regulacji: -Wszystkie aktywne i podłączone sekwencje regulacji - All conected valve actuators are equiped with valve response that indicates the valve position and gives an alarm at differing valve position. Podłączenia wejście i wyjście: -Aktualny status Czasy pracy: -Wentylator nawiewny i wywiewny. -Wymiennik ciepła. -Chłód -Dogrzewanie Alarmy: Controlled and monitored by web reader. Control system IQlogic includes a web server where a dynamic flow chart, operation- and function page is available. Alarms are forwarded via built-in function. -Aktualne alarmy bez przesunięcia czasowego Wszystkie wartości nastaw i funkcje są przedstawiane na programatorze P1.

13 Manualny test Jest możliwość pojedynczego testowania i kontroli częsci składowych centrali. Wentylatory, wym ciepła, wejścia i wyjścia sygnałów oraz podłączone akcesoria można testować niezależnie Funkcja logowania Via styr systemets multi-media card the parameter values are logged and saved for the systems log function. On a specific log page in the Hand Terminal one or several parameters can be chosen, to be read in a diagram with a time axis and a size axis. The parameters can be read in real time or as a loged value. Komunikacja Ethernet Controlled and monitored via standard web brouser. Control sysytem IQlogic contains a web server with a dynamic flow chart including operation and functions pages. Alarms are forwarded via built-in mail function. WiFi Control unit K1 is equiped with an anteni for connection to WLAN and direct connection to Portable Computers or Smart phone. Where the same functionality and visualisation is given as in the Hand Terminal P1 Type of cable -External temperature sensor Max. permissible length: 100 metres; min. permissible cross-sectional area: 0.5 mm2. A twisted pair cable is recommended where 24 V DC is extended in a pair and bus communication (A and B) in a pair

14 Dane techniczne Tauron Kraków Obiekt Ciśnienie atmosferyczne Pa Gęstość powietrza kg/m3 Pomiar poziomu mocy akustycznej w kanale wg ISO 5136 Tłumienie sekcji funkcyjnych uwzględnione w obliczeniach Pomiar poziomu mocy akustycznej w otoczeniu wg ISO 3741 Sekcje są zestawione zgodnie z kierunkiem przepływu powietrza BN/BW Centrala z wymiennikiem bateryjnym Wielkość centrali 14 Nawiew 3600 m3/h Static pressure drop Kanał powietrza świeżego Pa Kanał nawiewny 350 Pa Wywiew 3600 m3/h Static pressure drop Kanał wywiewny 350 Pa Kanał wyrzutowy Pa Obliczeniowa temperatura powietrza zewnętrznego, lato 32.0 C Najniższa temperatura zewnętrzna C Temperatura nawiewu, lato 18.0 C Temperatura nawiewu, zima 20.0 C Stosunek poboru mocy do przepływu powietrza 1.60 kw/(m3/s) Eurovent energy efficiency class A With computer-based IQlogic control system 52mm double skin panel insulated with mineral wool with external paint finish Nawiew, podłączenie elektryczne 3-fazy, 5-żył, 400 V-10/+15%, 50 Hz, 10 A Wywiew, podłączenie elektryczne 3-fazy, 5-żył, 400 V-10/+15%, 50 Hz, 10 A Nawiew 1 Przepustnica z siłownikiem, Siłownik ze sprężyną powrotną Klasa szczelności 3 wg EN 1751 Static pressure drop 1 Pa 1 Płyta końcowa, nawiew Static pressure drop 1 Pa 1 Centrala

15 Akcesoria 1 Hand terminal ver E without WLAN 1 Filtr Filtr klasy F7 2x(592x592x520-10)mm Velocity in the filter section 1.11 m/s Obliczeniowy spadek ciśnienia 89 Pa Początkowy spadek ciśnienia 41 Pa Końcowy spadek ciśnienia 137 Pa 1 Wymiennik bateryjny Dostawa bez wypełnienia cieczą 1 Układ regul. pompowy, Ilość rzędów 10 Ilość sekcji 4 Średnica króćców 32 gwint zewn. Odstęp lamel 2.0 mm Powietrze Spadek ciśnienia 82 Pa Prędkość powietrza 1.20 m/s Sprawność temperaturowa (0 C) 63.2 % Supply air dry temp. efficiency at balanced airflows (design temp.) 56.0 % Annual energy efficiency, dry conditions 64.4 % Annual energy efficiency 64.1 % Sprawność temp. nawiewu latem 66.0 % Przeliczona z uwzględnieniem rozmrażania Temp. zewnętrzna Sprawność temperaturowa C 45.5 % C 52.0 % C 60.7 % -5.0 C 62.3 % 0.0 C 63.4 % 5.0 C 64.2 % 10.0 C 64.8 % 15.0 C 65.4 % Nawiew, zima Wlot Wylot Temperatura powietrza C Wilgotność względna % Moc kw Wywiew, zima Wlot Wylot Temperatura powietrza C Wilgotność względna % Nawiew, lato Wlot Wylot Temperatura powietrza C Wilgotność względna % Wywiew, lato Wlot Wylot Temperatura powietrza C Wilgotność względna % Najniższa temp. zewn. bez oblodzenia -9.7 C Wykroplona ilość wody, wywiew zimą l/min Woda Przepływ wody l/s Sumaryczny spadek ciśnienia wody na obu wymiennikach 85.8 kpa

16 Całkowita pojemność wodna (nawiew i wywiew) 90 l Zalecana najniższa wart. temp. nastawiana na ukł. regul-pompowym -5.0 C Glikol etylenowy 35 %/kg 1 Wentylator Wentylator Napęd bezpośredni, silnik EC z regulacją obrotów Standardowy kołnierz wewnętrzny Wibroizolatory sprężynowe Nawiew 3600 m3/h Velocity in the fan section 1.11 m/s Static pressure drop, duct 350 Pa The fan system effect is included in the fan performances Static pressure rise (dry conditions) (Filtr czysty: 517 Pa) 565 Pa Przyrost temperatury powietrza 0.8 C Prędkość obrotowa (Min 300, Max 2250, Filtr czysty 1744 obr/min) 1800 obr/min Moc do silnika (silników) (Filtr czysty: 0.83 kw) 0.91 kw Moc znamionowa 1.60 kw Motor option 1 Ilość wentylatorów/silników w strumieniu powietrza 1 Overall static efficiency drive 62.0 % Max sprawność silnika (z regulacją obrotów wentylatora 92%) 94 % Specific fan power efficiency 0.83 kw/(m3/s) Poziom mocy akustycznej Pasmo częstotliwości Hz k 2k 4k 8k Całkowite Do kanału nawiewnego db 74 db(a) Do kanału pow. zew db 65 db(a) Do otoczenia db 53 db(a) Do otoczenia (z wywiewem) db 56 db(a) 1 Sekcja wymienników, nagrzewnica i chłodnica, 1 Sekcja nagrzewnicy 1 Valve kit heating/cooling, Zawiera: siłownik, czujnik przeciwzamrożeniowy, kabel podłączeniowy i zawór (kvs = 4.00) 1 Pompa cyrkulacyjna, Wariant mocy 1 Ilość rzędów 1 Ilość sekcji 5 Średnica króćców 20 gwint zewn. Odstęp lamel 2.0 mm Spadek ciśnienia 8 Pa Prędkość powietrza 1.4 m/s Temperatura powietrza C Wilgotność względna 18 4 % Wymagana wydajność kw Rezerwa wydajności 11 % Temperatura wody C Przepływ wody l/s Opory przepływu wody 12.1 kpa Pojemność wodna 2 l Średnica zaworu 15 gwint zewn. Zalecany spadek ciśnienia cieczy (z zaworem) 19.8 kpa 1 Sekcja chłodnicy Wariant mocy 1 Ilość rzędów 4 Ilość obiegów czynnika 1 Odstęp lamel 2.5 mm

17 Spadek ciśnienia, przy suchej chłodnicy 30 Pa Spadek ciśnienia, przy mokrej chłodnicy 36 Pa Prędkość powietrza 1.5 m/s Temperatura powietrza C Wilgotność względna % Wydajność jawna wymiennika kw Wymagana wydajność kw Rezerwa wydajności 44 % Ilość wykraplanej wody l/min Czynnik chłodniczy R410A Temperatura parowania 7.0 C Pojemność wodna 8 l 1 Płyta końcowa, nawiew Static pressure drop 4 Pa Wywiew 1 Płyta końcowa, nawiew Static pressure drop 1 Pa 1 Centrala Akcesoria 1 Filtr Filtr klasy F7 2x(592x592x520-10)mm Velocity in the filter section 1.11 m/s Obliczeniowy spadek ciśnienia 85 Pa Początkowy spadek ciśnienia 41 Pa Końcowy spadek ciśnienia 129 Pa 1 Wymiennik bateryjny Ilość rzędów 10 Ilość sekcji 4 Średnica króćców 32 gwint zewn. Odstęp lamel 2.0 mm Spadek ciśnienia, przy suchej chłodnicy 82 Pa Spadek ciśnienia, przy mokrej chłodnicy 91 Pa Prędkość powietrza 1.20 m/s Wyposażenie i dane techniczne, patrz nawiew 1 Wentylator Wentylator Napęd bezpośredni, silnik EC z regulacją obrotów Standardowy kołnierz wewnętrzny Wibroizolatory sprężynowe Wywiew 3600 m3/h Velocity in the fan section 1.11 m/s Static pressure drop, duct 350 Pa The fan system effect is included in the fan performances Static pressure rise (dry conditions) (Filtr czysty: 479 Pa) 523 Pa Przyrost temperatury powietrza 0.7 C Prędkość obrotowa (Min 300, Max 2250, Filtr czysty 1700 obr/min) 1753 obr/min Moc do silnika (silników) (Filtr czysty: 0.77 kw) 0.84 kw Moc znamionowa 1.60 kw Motor option 1 Ilość wentylatorów/silników w strumieniu powietrza 1

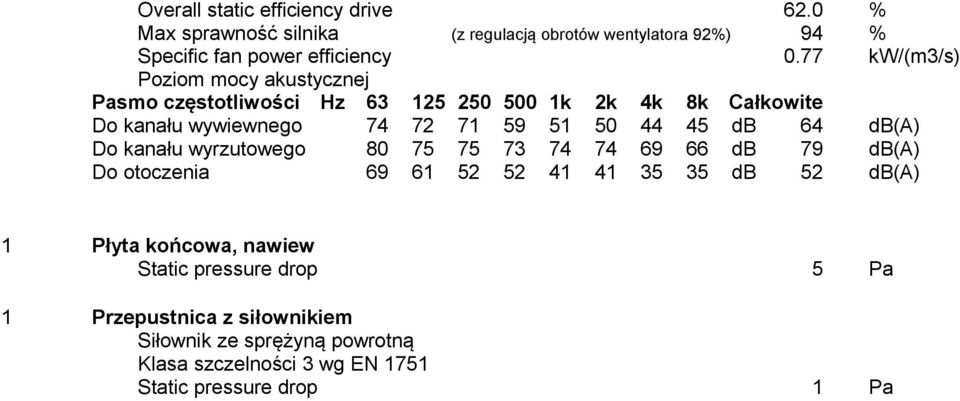

18 Overall static efficiency drive 62.0 % Max sprawność silnika (z regulacją obrotów wentylatora 92%) 94 % Specific fan power efficiency 0.77 kw/(m3/s) Poziom mocy akustycznej Pasmo częstotliwości Hz k 2k 4k 8k Całkowite Do kanału wywiewnego db 64 db(a) Do kanału wyrzutowego db 79 db(a) Do otoczenia db 52 db(a) 1 Płyta końcowa, nawiew Static pressure drop 5 Pa 1 Przepustnica z siłownikiem Siłownik ze sprężyną powrotną Klasa szczelności 3 wg EN 1751 Static pressure drop 1 Pa

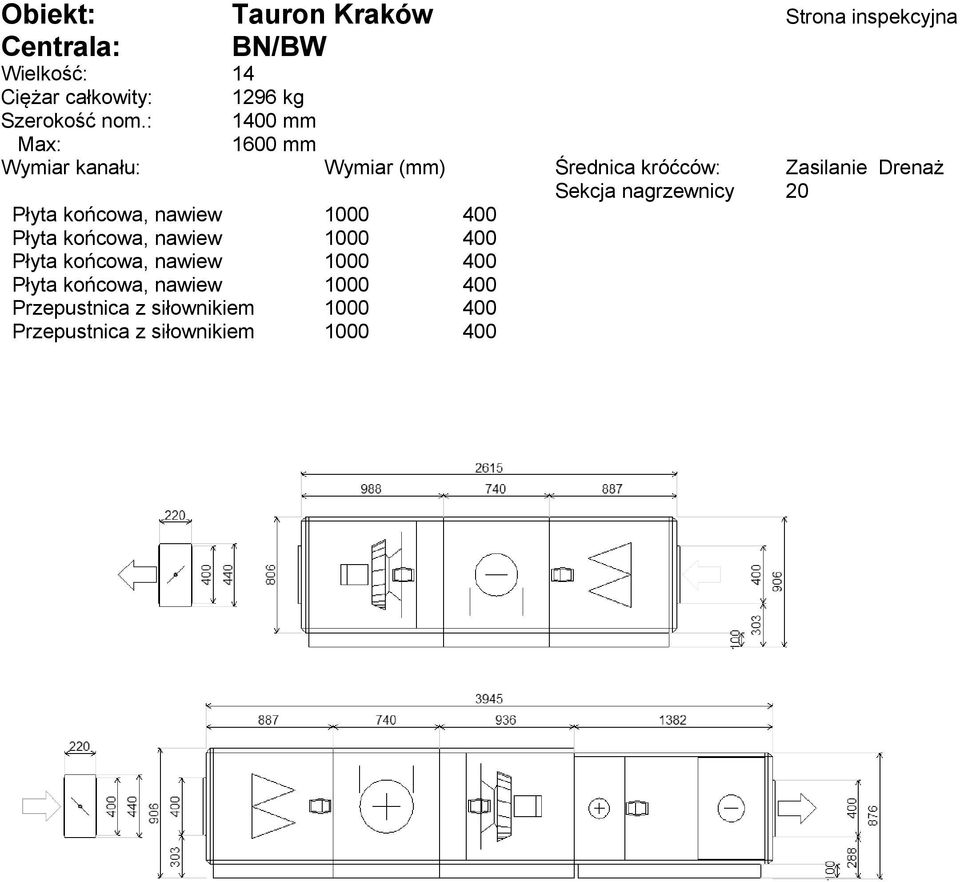

19 Obiekt: Tauron Kraków Strona inspekcyjna Centrala: BN/BW Wielkość: 14 Ciężar całkowity: 1296 kg Szerokość nom.: 1400 mm Max: 1600 mm Wymiar kanału: Wymiar (mm) Średnica króćców: Zasilanie Drenaż Sekcja nagrzewnicy 20 Płyta końcowa, nawiew Płyta końcowa, nawiew Płyta końcowa, nawiew Płyta końcowa, nawiew Przepustnica z siłownikiem Przepustnica z siłownikiem

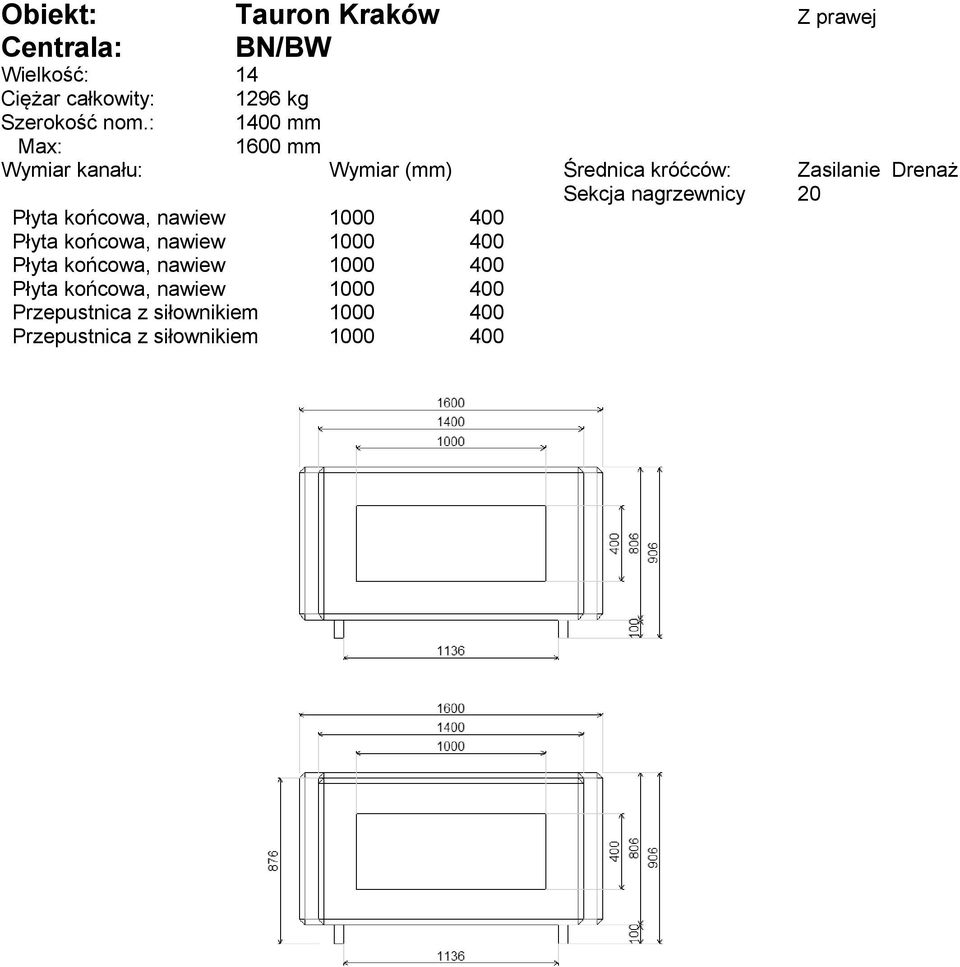

20 Obiekt: Tauron Kraków Z prawej Centrala: BN/BW Wielkość: 14 Ciężar całkowity: 1296 kg Szerokość nom.: 1400 mm Max: 1600 mm Wymiar kanału: Wymiar (mm) Średnica króćców: Zasilanie Drenaż Sekcja nagrzewnicy 20 Płyta końcowa, nawiew Płyta końcowa, nawiew Płyta końcowa, nawiew Płyta końcowa, nawiew Przepustnica z siłownikiem Przepustnica z siłownikiem

21 Obiekt: Tauron Kraków Góra Centrala: BN/BW Wielkość: 14 Ciężar całkowity: 1296 kg Szerokość nom.: 1400 mm Max: 1600 mm Wymiar kanału: Wymiar (mm) Średnica króćców: Zasilanie Drenaż Sekcja nagrzewnicy 20 Płyta końcowa, nawiew Płyta końcowa, nawiew Płyta końcowa, nawiew Płyta końcowa, nawiew Przepustnica z siłownikiem Przepustnica z siłownikiem

22 Obiekt: Tauron Kraków Centrala: BN/BW Funkcje ogólnie Ustawianie wymaganych nastaw na programatorze. Programator pokazuje nastawy i bieżące odczyty. Sterowanie Zegar sterujący: niskie-wysokie Start sekwencyjny Przepustnica na pow. świeżym z siłownikiem ze sprężyną zwrotną Przepustnica powietrza wywiewanego z siłownikiem ze sprężyną zwrotną Regulacja stałego przepływu, nawiew Regulacja stałego przepływu, wywiew Kompensacja gęstości właściwej powietrza Regulacja temperatury nawiewu Sekwencja ogrzewania Nagrzewnica Nagrzewnica wodna Sterowanie pracą pompy cyrkulacyjnej z okresowym uruchamianiem Czujnik przeciwzamrożeniowy Sekwencja chłodzenia Bezpośrednie odparowanie - 1 stopień Chłodnica freonowa Funkcje Kalibracja zero Monitoring alarmów Monitoring filtrów Kontrola temperatury Czas serwisowy Funkcja logowania Komunikacja Ethernet Connection for monitoring via web page built-in in control system IQlogic Wifi connection to WLAN

23 R2 G2 E1:2 V2 MG2 BT6 T2 BF2 BT20 BT2/BM2 G6 BP2 MF6 K6 R1 V1 G1 E2 E3 E1:1 MG1 BP1 BT3 GOLD BT30 BF1 T1 MF1 G3 BT8 E4 BT1 K1 P1 G1 Wentylator, nawiew G2 Wentylator, wywiew V1 Filtr nawiewu V2 Filtr wywiewny E1:1 Wymiennik bateryjny, nawiew E1:2 Wymiennik bateryjny, wywiew P1 Programator K6 Moduł funkcyjny T1 Reg. obrot. wentylatora T2 Reg. obrot. wentylatora BT1 Czujnik temperatury w kanale BT2/BM2 Czujnik temp. i wilgotności w wymienniku. BT3 Czujnik temperatury w kanale BT6 Czujnik temp wym. ciepła BT20 Czujnik temperatury w kanale BT30 Czujnik temperatury w kanale BF1 Czujnik przepływu BF2 Czujnik przepływu BP1 Czujnik spadku ciśnienia na filtrze BP2 Czujnik spadku ciśnienia na filtrze MF6 Siłownik zaworu G6 Pompa cyrkulacyjna R1 Przepustnica na pow świeżym R2 Przepustnica na wyrzucie MG1 Siłownik przepustnicy, spręż. zwrot. MG2 Siłownik przepustnicy, spręż. zwrot. E2 Nagrzewnica wodna BT8 Czujnik temperatury, zanurzeniowy MF1 Siłownik zaworu E3 Chłodnica freonowa E4 Agregat chłodniczy G3 Pompa cyrkulacyjna, grzanie K1 Control box

24 Obiekt: Tauron Kraków Centrala: BN/BW Opis funkcji Sterowanie Controlled via Hand Termonal P1 which is a capacitive 7" touch screen with an intuitive user interface and information help texts. Settings and readings for included components are presented in a flow chart on the screen. Wszystkie nastawy i odczyty dokonuje się w wartościach realnych jak temp w C, przepływ w m3/s, m3/h lub l/s oraz ciśnienie w Pa. Regulacja obrotów niskie-wysokie jako nastawa zegara sterującego w programatorze P1. Siłownik MF1 otwiera zawór nagrzewnicy na 40%. Wentylator nawiewny G1 startuje z opóźnieniem ustawionym na programatorze P1. Praca wentylatora nawiewnego G1 jest zblokowana z pracą wentylatora wywiewnego G2. Siłownik MG1 zamyka przepustnicę powietrza świeżego R1, kiedy centrala staje i jest odcięte zasilanie. Siłownik MG2 zamyka przepustnicę powietrza wyrzutowego R2, kiedy centrala staje i jest odcięte zasilanie. Regulacja stałego przepływu, nawiew Czujnik przepływu BF1, poprzez regulator T1, utrzymuje stały przepływ powietrza nawiewanego. Ilości powietrza nawiewanego i wywiewanego są indywidualnie ustawiane dla obrotów niskich i wysokich w zegarze sterującym programatora P1. Regulacja stałego przepływu, wywiew Czujnik przepływu BF2, poprzez regulator T2, utrzymuje stały przepływ powietrza wywiewanego. Na wyświetlaczu P1 nastawia się wymagane obroty niskie, wysokie i przepływ dla wywiewu Przepływ jest korygowany gęstością powietrza i kompensowany automatycznie przy rosnącej gęstości i niskich temp. zewnętrznych poprzez czujnik temperatury BT20 i BT30 Regulacja temperatury nawiewu Czujnik temp. BT1 utrzymuje temperaturę nawiewu w/g następującej sekwencji regulacyjnej. Parametry regulacji są ustawiane w programatorze P1. Sekwencja regulacji przy potrzebie grzania: Siłownik zaworu MF6 płynnie otwiera zawór wymiennika bateryjnego do wartości maks. odzysku przez moduł funkcyjny K6. - Siłownik zaworu MF1 otwiera zawór wodny do nagrzewnicy E2. Czujnik przeciwzamrożeniowy zatrzymuje pracę centrali, w przypadku zagrożenia zamarznięcia nagrzewnicy E2 oraz steruje utrzymaniem stałej temperatury w nagrzewnicy, gdy centrala nie pracuje. Pompa cyrkulacyjna G3 uruchamiana się przy niskiej temperaturze powietrza zewnętrznego i gdy jest zapotrzebowanie na grzanie. Pompa cyrkulacyjna G3 jest niezależnie uruchamiana w regularnych odstępach czasu. Sekwencja regulacji przy potrzebie chłodzenia: - Agregat chłodniczy E4 jest uruchamiany do obsługi chłodnicy freonowej E3 na pierwszym stopniu. Popmpa cyrkulacyjna G6 startuje gdy zachodzi potrzeba odzysku ciepła. W pozostałym czasie pompa cyrkulacyjna jest uruchamiana okresowo w równych przedziałach czasu. Zabezp. p/zamarzaniu Czujnik temp. BT6 ogranicza min wartość temp. cieczy w wymienniku bateryjnym poprzez płynne zamykanie siłownika zaworu MF6 przy rysyku zamrożenia. Czujniki temp. i wilgotności BT2/BM2 obliczają punkt rosy na wywiewie i przesuwają min temp. graniczną w zależności od poziomu wilgoci powietrza wywiewanego

25 Kalibracja zero Po każdym wyłączeniu wentylatorów system sterowania kontroluje wartość sygnału ciśnieniowych czujników ciśnienia BF1 i BF2 oraz czujników spadku ciśnienia na filtrze BP1 i BP2. Jeżeli wartość jest nieprawidłowa, przeprowadzana jest nowa kalibracja. Funkcja załącza się automatycznie gdy wentylatory zatrzymają się na dłużej niż 3 minuty. Monitoring alarmów Alarm jest wyświetlany jako tekst na programatorze P1 nawet po jego zresetowaniu. Możliwe jest ustawienie priorytetów alarmów typu A i B. Alarm może zatrzymywać centralę lub/i sygnalizować w postaci czerwonej lampki. Monitoring filtrów Czujnik ciśnienia BP1 w sposób ciągły kontroluje spadek ciśnienia na filtrze V1. Czujnik ciśnienia BP2 w sposób ciągły kontroluje spadek ciśnienia na filtrze V2. Po przekroczeniu granicznej wartości zabrudzenia filtra sygnalizowany jest alarm. Wartość granicznego zabrudzenia filtra ustawia się na programatorze P1. Kontrola temperatury Odczyt temp. z czujnika BT1 i BT2/BM2 jest monitorowany w sposób ciągły. Jeżeli temp. spadnie poniżej wartości zadanej pojawi się alarm. Wymagane nastawy wprowadza się przez programator P1. Alarm posiada opóźnienie 20 minut. Czas serwisowy Gdy wymagany jest przegląd serwisowy, wyświetla się alarm. Okres serwisowy jest ustawiany na programatorze P1. Odczyt Aktualne parametry pracy takie jak: przepływ, temperatury, nastawy regulacji, spadek ciśnienia na filtrach, historia alarmów są pokazywane na programatorze P1. Temperatury: -Odczyt temperatury z wszystkich podłączonych czujników temperatury -Nastawione i aktualne wartości zadane. Wentylator nawiewny i wywiewny: -Przepływ/ciśnienie -Nastawione i aktualne wartości zadane. -Poziom pracy -Moc -Prąd. -Wartość SFPv Filtr: -Obliczeniowa i nastawiona granica alarmu. Sekwencja regulacji: -Wszystkie aktywne i podłączone sekwencje regulacji - All conected valve actuators are equiped with valve response that indicates the valve position and gives an alarm at differing valve position. Podłączenia wejście i wyjście: -Aktualny status Czasy pracy: -Wentylator nawiewny i wywiewny. -Wymiennik ciepła. -Chłód -Dogrzewanie Alarmy: Controlled and monitored by web reader. Control system IQlogic includes a web server where a dynamic flow chart, operation- and function page is available. Alarms are forwarded via built-in function. -Aktualne alarmy bez przesunięcia czasowego Wszystkie wartości nastaw i funkcje są przedstawiane na programatorze P1. Manualny test

26 Jest możliwość pojedynczego testowania i kontroli częsci składowych centrali. Wentylatory, wym ciepła, wejścia i wyjścia sygnałów oraz podłączone akcesoria można testować niezależnie Funkcja logowania Via styr systemets multi-media card the parameter values are logged and saved for the systems log function. On a specific log page in the Hand Terminal one or several parameters can be chosen, to be read in a diagram with a time axis and a size axis. The parameters can be read in real time or as a loged value. Komunikacja Ethernet Controlled and monitored via standard web brouser. Control sysytem IQlogic contains a web server with a dynamic flow chart including operation and functions pages. Alarms are forwarded via built-in mail function. WiFi Control unit K1 is equiped with an anteni for connection to WLAN and direct connection to Portable Computers or Smart phone. Where the same functionality and visualisation is given as in the Hand Terminal P1 Type of cable -External temperature sensor Max. permissible length: 100 metres; min. permissible cross-sectional area: 0.5 mm2. A twisted pair cable is recommended where 24 V DC is extended in a pair and bus communication (A and B) in a pair
